1 PAIKKATIETOJEN KÄYTTÖ HSY:N VESIHUOLLON OPERATIIVISESSA JA STRATEGISESSA TOIMINNASSA Vesihuolto 2015 Turku Pentti Janhunen Paikkatieto Paikkatieto on tietoa, johon liittyy maantieteellinen sijainti Suurimpaan osaan kaikesta tiedosta voidaan liittää sijainti Paikkatiedon käytössä on paljon soveltamispotentiaalia Paikkatietoesitys on tehokas tapa hahmottaa tietoa ja asioiden välisiä suhteita ( yksi kuva vastaa tuhatta sanaa ) Tietoteknistä käsittelyä varten paikkatiedosta laaditaan tietomalli Tietomalli kuvaa tietoa ja tietojen välisiä suhteita Nykyisin paikkatietoa käytetään lähinnä staattisten karttaesitysten julkaisemiseen Tulevaisuudessa tavoitteena on sensoritietoa käyttämällä luoda reaaliaikaisesti päivittyvä tilannekuva ja mallintaa tilanteen kehittyminen Päätöksenteon tukeminen esim. vedenjakelun häiriötilanteissa 2

2 Paikkatietojärjestelmät Paikkatietojärjestelmän (geographic information system = GIS) avulla tallennetaan, hallitaan, analysoidaan ja esitetään paikkatietoa Paikkatietojärjestelmän osat Tekniset osat Laitteistot Ohjelmistot Paikkatietoaineistot Inhimilliset osat Käyttäjät Toimintatavat Onnistumisen kannalta käytettävää teknologiaa ratkaisevampaa on paikkatietojärjestelmän inhimillisten osien toiminta, esim. paikkatiedon oikea soveltaminen organisaation toiminnan tukena, käyttäjien mukaan saaminen ja yhtenäiset toimintatavat 3 Paikkatietojärjestelmät ja tietojärjestelmien kokonaisarkkitehtuuri Paikkatietojärjestelmien rooli osana organisaation tietojärjestelmien kokonaisarkkitehtuuria on tärkeä määritellä Organisaatiolla tulisi olla kokonaisvaltainen suunnitelma paikkatietojärjestelmien käytöstä ja kehittämisestä huomioiden järjestelmien loppukäyttäjät Suunnitelma mahdollistaa paikkatietojärjestelmien integroinnin osaksi organisaation toimintaa ja järjestelmien kustannustehokkaan käytön Paikkatietojärjestelmä voi olla työkalu yksittäisten tehtävien suorittamiseen tai laaja-alainen operatiivisen ja strategisen toiminnan viitekehys Paikkatietojärjestelmien käyttötapa ja rooli on organisaatiosidonnaista Ei sellaisenaan kopioitavissa toiseen organisaatioon 4

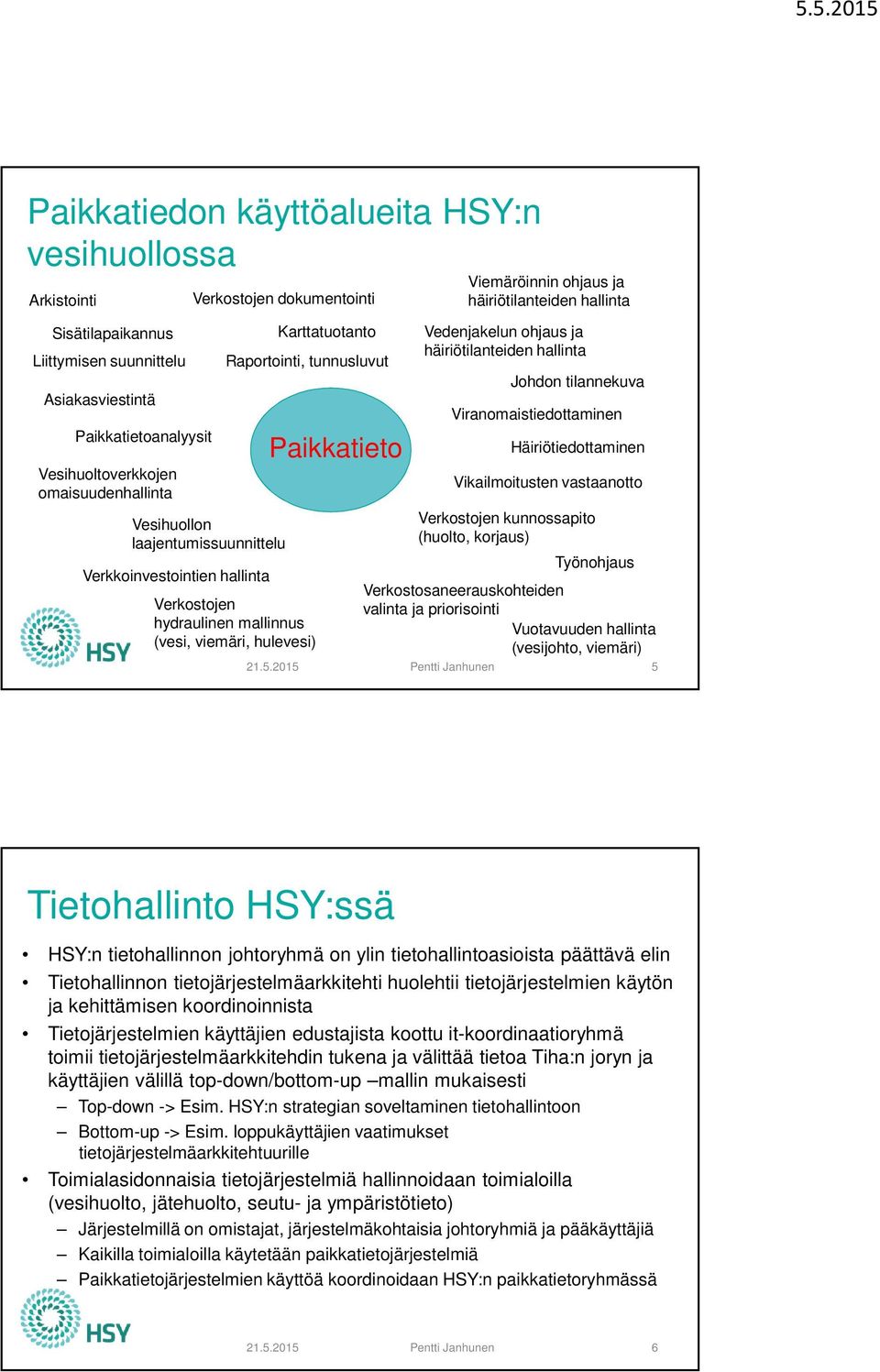

3 Paikkatiedon käyttöalueita HSY:n vesihuollossa Arkistointi Sisätilapaikannus Liittymisen suunnittelu Asiakasviestintä Paikkatietoanalyysit Vesihuoltoverkkojen omaisuudenhallinta Verkkoinvestointien hallinta Verkostojen dokumentointi Vesihuollon laajentumissuunnittelu Verkostojen hydraulinen mallinnus (vesi, viemäri, hulevesi) Karttatuotanto Raportointi, tunnusluvut Paikkatieto Viemäröinnin ohjaus ja häiriötilanteiden hallinta Vedenjakelun ohjaus ja häiriötilanteiden hallinta Johdon tilannekuva Viranomaistiedottaminen Häiriötiedottaminen Vikailmoitusten vastaanotto Verkostojen kunnossapito (huolto, korjaus) Työnohjaus Verkostosaneerauskohteiden valinta ja priorisointi Vuotavuuden hallinta (vesijohto, viemäri) 5 Tietohallinto HSY:ssä HSY:n tietohallinnon johtoryhmä on ylin tietohallintoasioista päättävä elin Tietohallinnon tietojärjestelmäarkkitehti huolehtii tietojärjestelmien käytön ja kehittämisen koordinoinnista Tietojärjestelmien käyttäjien edustajista koottu it-koordinaatioryhmä toimii tietojärjestelmäarkkitehdin tukena ja välittää tietoa Tiha:n joryn ja käyttäjien välillä top-down/bottom-up mallin mukaisesti Top-down -> Esim. HSY:n strategian soveltaminen tietohallintoon Bottom-up -> Esim. loppukäyttäjien vaatimukset tietojärjestelmäarkkitehtuurille Toimialasidonnaisia tietojärjestelmiä hallinnoidaan toimialoilla (vesihuolto, jätehuolto, seutu- ja ympäristötieto) Järjestelmillä on omistajat, järjestelmäkohtaisia johtoryhmiä ja pääkäyttäjiä Kaikilla toimialoilla käytetään paikkatietojärjestelmiä Paikkatietojärjestelmien käyttöä koordinoidaan HSY:n paikkatietoryhmässä 6

4 Paikkatietojärjestelmien käyttö ja kehittäminen HSY:n vesihuollossa Paikkatietojärjestelmiä kehitetään osana vesihuollon tietojärjestelmien kokonaisarkkitehtuuria Kehittämiseen kuuluu Noudatetaan JHS 179 viitearkkitehtuuria Tunnistetaan tietosisällöt, joissa on paikkatietoulottuvuus ja tiedot, joissa paikkatiedosta olisi hyötyä ts. joihin olisi hyödyllistä liittää paikkatieto (tarvittaessa epäsuora paikkatieto geokoodataan) Määritetään toimintatavat järjestelmien käytölle Ohjataan järjestelmien kehittämistä niiden elinkaaren ajan (Paikka)tietojärjestelmien kehittämiselle on asetettu vesihuollossa kaksi kaikki järjestelmät läpileikkaavaa tavoitetta Eri tietojärjestelmissä olevan (paikka)tiedon ristiinkäyttö eri järjestelmissä Tietojärjestelmissä olevan tiedon laadun parantaminen HSY:n Tekes-rahoitteinen Älykäs Vesi hanke sisältää näiden kehittämisen 7 Tietojärjestelmien tietojen ristiinkäyttö Osa vesihuollon tietojärjestelmien kokonaisarkkitehtuuria on vesihuollon tietojärjestelmien integraatiosuunnitelma Luo pohjan (paikka)tietojärjestelmissä olevan tiedon ristiinkäytölle Integraatiosuunnitelman sisältö Määritellään kunkin tietoalkion ensisijainen tallennuspaikka (mastertallennuspaikka) Määritetään tiedonsiirtotarve eri (paikka)tietojärjestelmien väleillä Määritetään käytettävät tiedonsiirtoratkaisut Tarpeesta riippuen tiedonsiirto tehdään reaaliaikaisesti tai määrävälein eräajotyppisesti Tietojen ristiinkäytön tavoitteet Kuhunkin käyttötapaukseen voidaan valita teknologisesti ja toiminnallisesti siihen parhaiten soveltuva tietojärjestelmä, johon siirretään tarvittava tieto muista järjestelmistä Tietoa voidaan päivittää master-järjestelmään muista tietojärjestelmistä Vähentää toimittajariippuvuutta 8

5 Tiedonsiirron teknisiä ratkaisuja Vältetään kahden sovelluksen välisiä point to point tyyppisiä ratkaisuja Käytettäviä tiedonsiirtoratkaisuja Erityiset tiedonsiirto-ohjelmat (mahdollistavat suorakäytön tai eräajotyyppisen siirron määrävälein) Standardisoidut SOAP-tyyppiset suorakäyttöiset palvelurajapinnat Avoimien koontitietokantojen ja avoimien tietomallien käyttö (esim. PostGIS, DANVA:n Danvand- ja Dandas-tietomallit) Tiedonsiirto-ohjelmat mahdollistavat tiedon käsittelyn siirron yhteydessä Konversio kahden erilaisen tietomallin välillä Tiedon rikastaminen siirron yhteydessä laskennallisesti ja/tai yhdistämällä tietoa eri lähteistä Tiedon validiointi 9 Tiedonsiirron periaatekuva System 5 System 6 System n Tietojärjestelmiä (System 1 - n) käytetään esim. - Vedenjakelun- ja viemäröinnin ohjaukseen - Verkkotiedon ja asiakastiedon käsittelyyn - Hydrauliseen mallinnukseen - Investointien hallintaan - Johdon tilannekuvan luomiseen Kuhunkin tietojärjestelmään siirretään tarvittavat tiedot muista järjestelmistä keskitetyn tiedonsiirtojärjestelmän avulla. Siihen voidaan tarvittaessa liittää uusia tietojärjestelmiä. System 4 TIEDONSIIRTOJÄRJESTELMÄ Tiedonsiirto-ohjelmat SOAP-rajapinnat Koontitietokannat DMZ-alue System 3 Palvelurajapinta ulkoisille tietojärjestelmille - Urakoitsijat, konsultit, viranomaiset (pääsynhallinta) - Avoin data System 1 System 2 10
