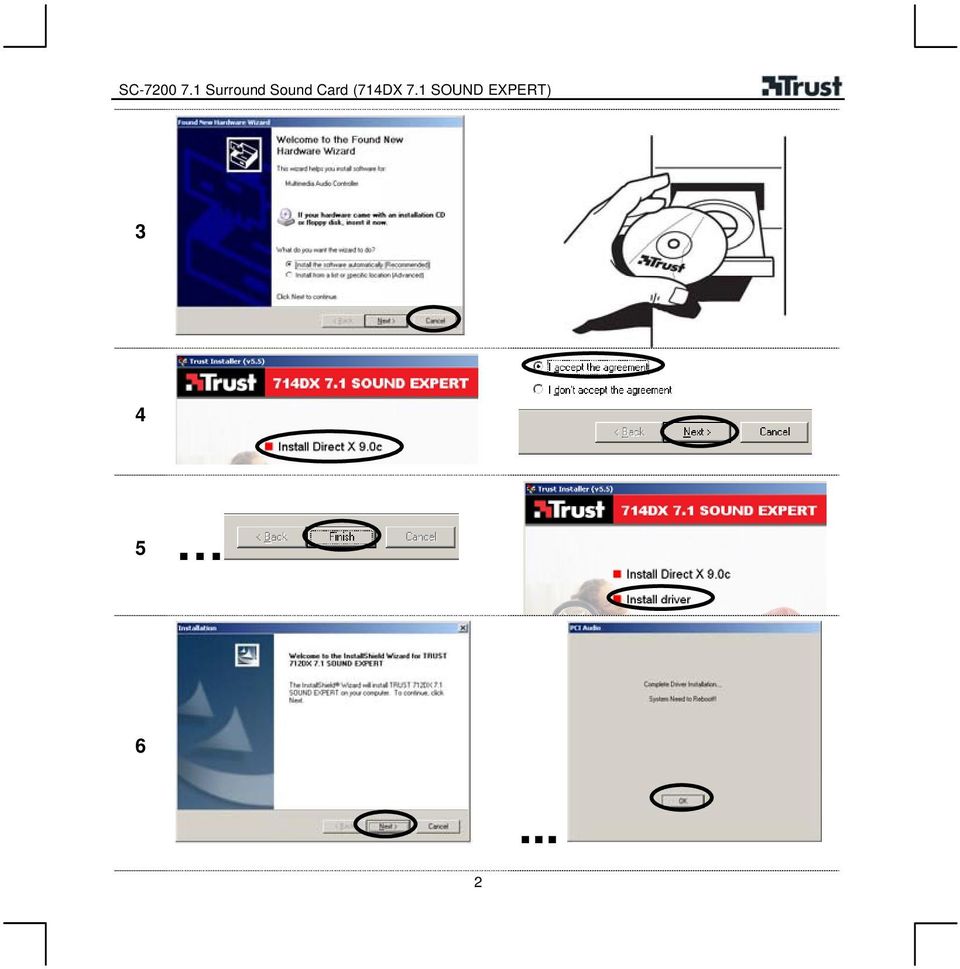

1 Tuotetiedot A: Analogiset tulot ja lähdöt B: Digitaalinen S/PDIF-lähtö ja -tulo C: Sisäiset analogiset tulot C A B Asennus Ennen asennusta: Jos sinulla on äänikortti järjestelmässä, poista se käytöstä emolevyn BIOS:ista ja poista siihen liittyvät ohjelmistot ja ohjaimet. 1 2 Sisäisten CD-soittimien liittäminen on valinnaista. Soitettaessa audio-cdlevyjä uusimalla Windows Mediaplayerin versiolla tätä liitäntää ei tarvita. Liitäntäkaavio kohdassa 12. 1

poista siihen liittyvät ohjelmistot ja ohjaimet. 1 2 Sisäisten CD-soittimien liittäminen on valinnaista.

3 7.1-kaiuttimien liittäminen. Sub/Cent Out Front Out 7 Side Out Rear Out 5.1-kaiuttimien liittäminen. Sub/Cent Out Front Out 8 Rear Out Kuulokkeiden tai stereokaiuttimien liittäminen. 9 Front Out 3

4 Mikrofonin ja Walkmanin liittäminen. Line in (Stereo, 3,5mm) 10 Microphone in (Stereo, 3,5mm) Kannettava audiosoitin S/PDIF digitaalisen tulon/lähdön liittäminen. S/PDIF Out (2 Kanavaa PCM, ) 11 Dekooderi, jossa S/PDIF-tulo S/PDIF In (2 kanavaa PCM,) CD-soitin, jossa S/PDIF-lähtö Sisäisen CD in / Aux in liittäminen CD in (stereo) 12 Aux in (stereo) Sisäiset CD-ROM/ DVD -soittimet Aux in ja CD in ovat molemmat kansainvälisen standardin analogisia tuloja. 4

5 Määrittele ja testaa 7.1-kaiuttimet. 13 Lisäasetukset Bass Enhancement: subwoofer käyttöön musiikille. Center / Bass Output swap: rastita tämä ruutu, jos keski- ja bassokanavat on vaihdettu. Side / Back Surround Output Swap: Jos ongelmia ilmenee vaihdetuilla rear- ja sidekanavilla 7.1-tilassa, muuta tätä asetusta. Huomaa, että kaiutintesti ei vastaa kaiuttimien sijoitusta, kun vaihto ei ole käytössä. Jos käytössäsi on 5.1-kaiutinsarja, valitse lähtötilaksi "6". Valitse stereokaiuttimille lähtötila "2". Huomautus: Jos ääntä ei kuulu kaiutintestin aikana, katso apua kohdasta 26. 5

Side / Back Surround Output Swap: Jos ongelmia ilmenee vaihdetuilla rear- ja sidekanavilla 7.1-tilassa, muuta tätä asetusta.

6 Mikrofonin valitseminen äänityslähteeksi ja herkkyyden lisääminen. 16 Huomautus: kerralla voi valita ainoastaan yhden äänityslähteen. WinDVD 5:n asentaminen ja määritteleminen Dolby Digital EX 6.1:lle 17 Windows XP 18 6

7 19 Windows XP / Windows ME (ota vaihto pois käytöstä, kohta 14) Windows 98 SE (ei Dolby EX:ää) 21 Huomautus: Dolby Digital EX 6.1 voidaan valita vain, jos DVD tukee sitä. Huomautus: Windows 98 SE:ssa, 6 kanavaa on maksimimäärä. Dolby EX ei ole valittavissa. Lisätietoja WinDVD 5:ssä 22 7

1 voidaan valita vain, jos DVD tukee sitä.

8 S/PDIF lähdön/tulon käyttöön ottaminen ja S/PDIF:n kuunteleminen kaiuttimista Kun käytössä on S/PDIF, aseta ulkoinen laite joko PCM:lle, 2-kanavalle tai stereolle. Jos S/PDIF-lähtö ei toimi 96 KHz:ssä, yritä alempia näytteenottotaajuuksia. Huomautus: valittaessa S/PDIF-lähtöä analoginen lähtö muuttuu aina 2-kaiuttimen tilaan. Lisätietoja PCI 3D audiomäärityksistä, efekteistä ja karaoke/taikaäänestä: 25 8

Jos S/PDIF-lähtö ei toimi 96 KHz:ssä, yritä alempia näytteenottotaajuuksia.

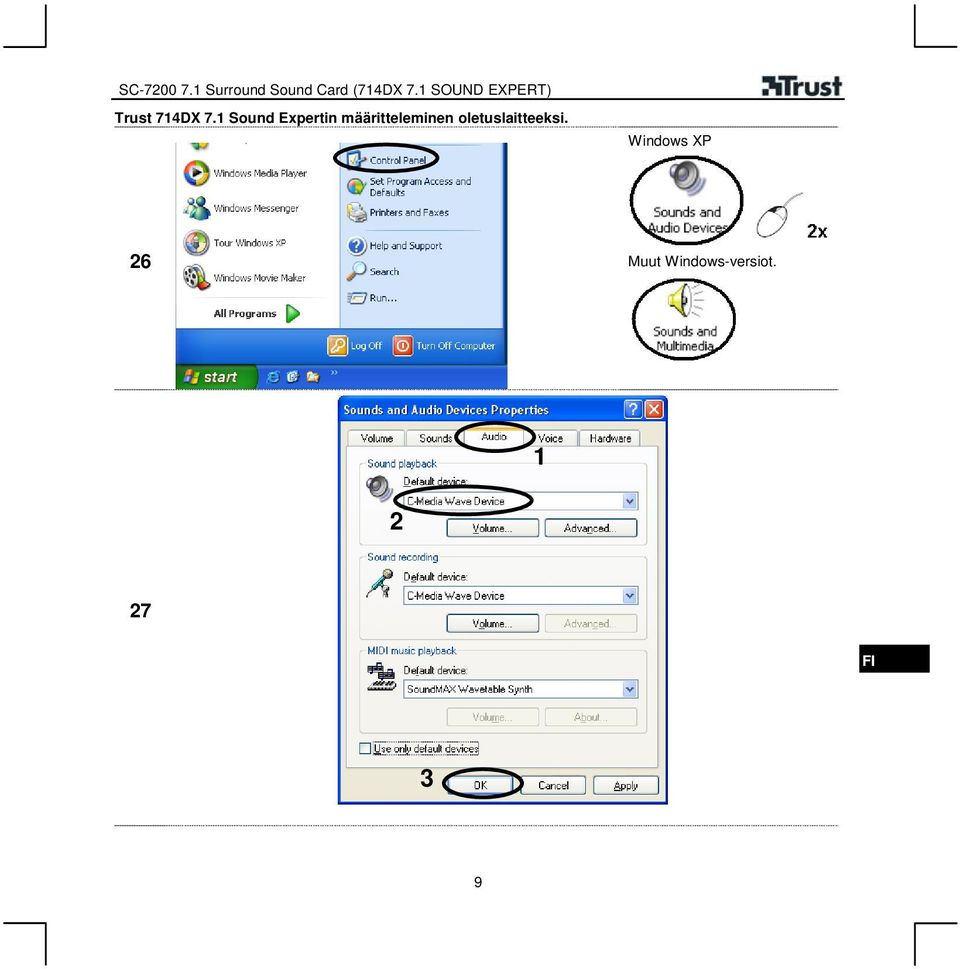

9 Trust 714DX 7.1 Sound Expertin määritteleminen oletuslaitteeksi. Windows XP 26 Muut W indows-versiot

10 Tekniset tiedot Tila Näytteenottotaajuus Maks.resoluutio Tuetut standardit Toisto 96, 48, bittinen Digitaalinen ääni, 8 kanavaa, täysdupleksi Äänittämine 48, bittinen Digitaalinen ääni, 8-kanavaa n S/PDIF out 96, 48, bittinen PCM, 2-kanavaa (stereo) S/PDIF in 48, bittinen PCM, 2-kanavaa (stereo) Midi Microsoft GS Wavetable SW Synth WinDVD 5 Oem , 48, bittinen Dolby Digital EX 6.1 Dolby Digital 5.1 Dolby Pro Logic II Pelaaminen 96, 48, bittinen EAX 1-2. Aureal3D 1.0, Direct sound 3D Audiokanavatiedot Lähde Ääni kaiuttimista S/PDIF Out:iin Audio-Cd Mediaplayerissa 8 kaiutinta, jos Bass Enhancement päällä (kohta Kyllä, stereo 15) Mp3 / WMA Mediplayerissa 8 kaiutinta, jos Bass Enhancement päällä (kohta Kyllä, stereo 15) 5.1 DVD Audio 8 kaiutinta, Rear = Side Kyllä, stereo 6.1 DVD Audio 8 kaiutinta, Rear Mono Kyllä, stereo Line in / Mic in 2 Front-kaiutinta Ei Sisäinen Aux in / CD in 2 Front-kaiutinta Ei S/PDIF in 2 Front-kaiutinta, jos Monitor päällä (kohta 24). Jos S/PDIF-in Loopback päällä. Hyödyllisiä internet-linkkejä: Dolby Digital EX 6.1:iä tukevat DVD: Windows Media player: Yleisiä huomautuksia Jos vaihdetuissa sivu- ja takakanavissa ilmenee ongelmia, käytä kohdassa 15 kuvattua sivu / back surround -lähdön vaihtotoimintoa. Trust 8110B 7.1 Home Theatre Systemin käyttöä suositellaan. Asio-ohjain ei ole saatavilla. Tämä laite on asianmukaisten EY-direktiivien vaatimusten ja muiden ehtojen mukainen. Vaatimustenmukaisuusvakuutus (DoC) on saatavana osoitteesta 10

1 16-bittinen PCM, 2-kanavaa (stereo) Midi Microsoft GS Wavetable SW Synth WinDVD 5 Oem 11.390 96, 48, 44.1 24-bittinen Dolby Digital EX 6.1 Dolby Digital 5.1 Dolby Pro Logic II Pelaaminen 96, 48, 44.

11 Mikäli mahdollista, toimita laite hävitettäväksi kierrätyskeskukseen. Älä hävitä laitetta kotitalousjätteen mukana. Takuu ja tekijänoikeus Tuotteella on kahden vuoden tehdastakuu, joka on voimassa ostopäivästä alkaen. Lisätietoja saat sivustosta Tämän ohjekirjan tai sen osan toisintaminen ilman Trust International B.V:n lupaa on kielletty. 11

Takuu ja tekijänoikeus Tuotteella on kahden vuoden tehdastakuu, joka on voimassa
