Smoke Master SMPA Kompakti paineistusjärjestelmä

Transkriptio

1 Smoke Master SMPA Kompakti paineistusjärjestelmä

2 Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

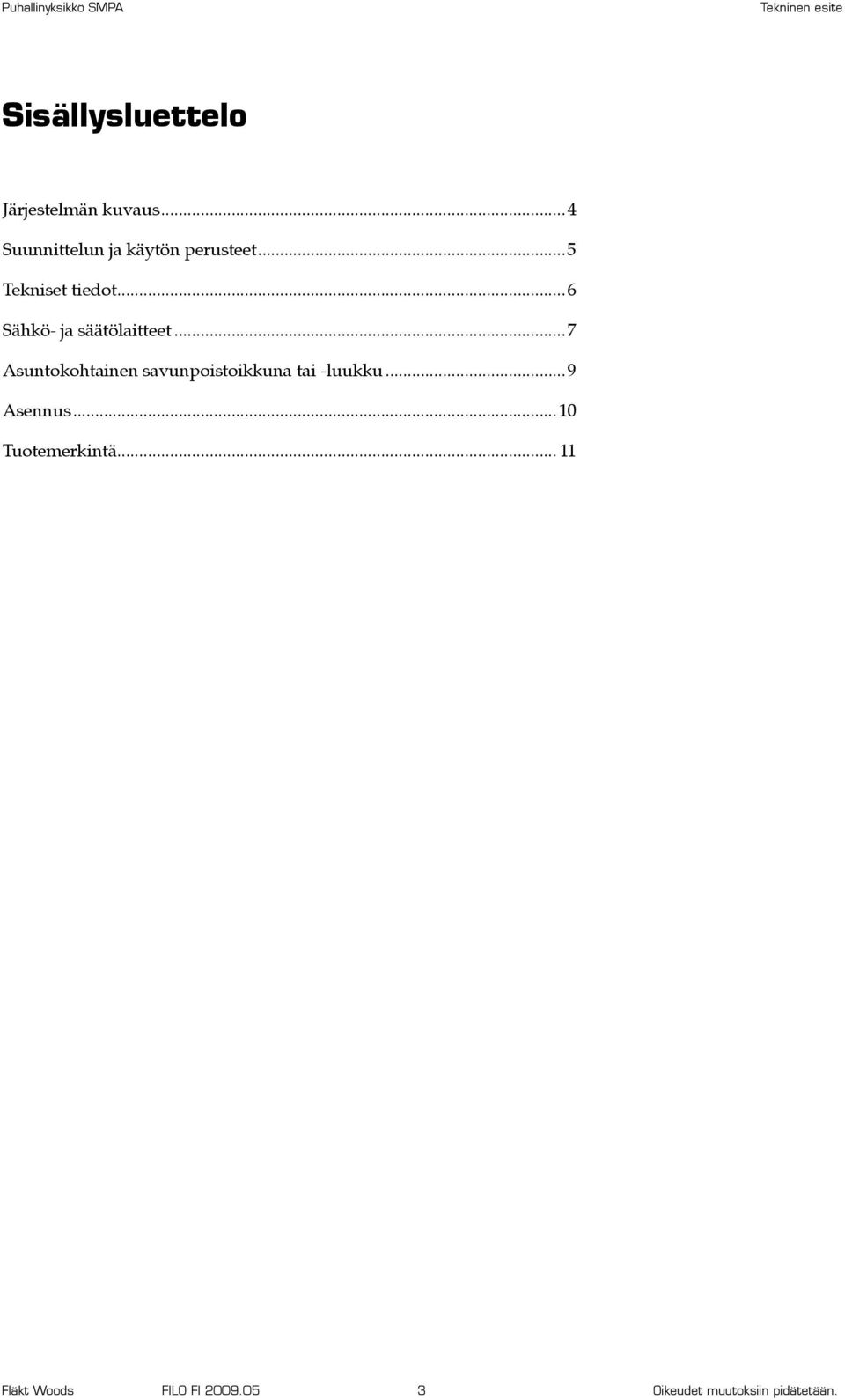

3 Sisällysluettelo Järjestelmän kuvaus...4 Suunnittelun ja käytön perusteet...5 Tekniset tiedot...6 Sähkö- ja säätölaitteet...7 Asuntokohtainen savunpoistoikkuna tai -luukku...9 Asennus...10 Tuotemerkintä Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

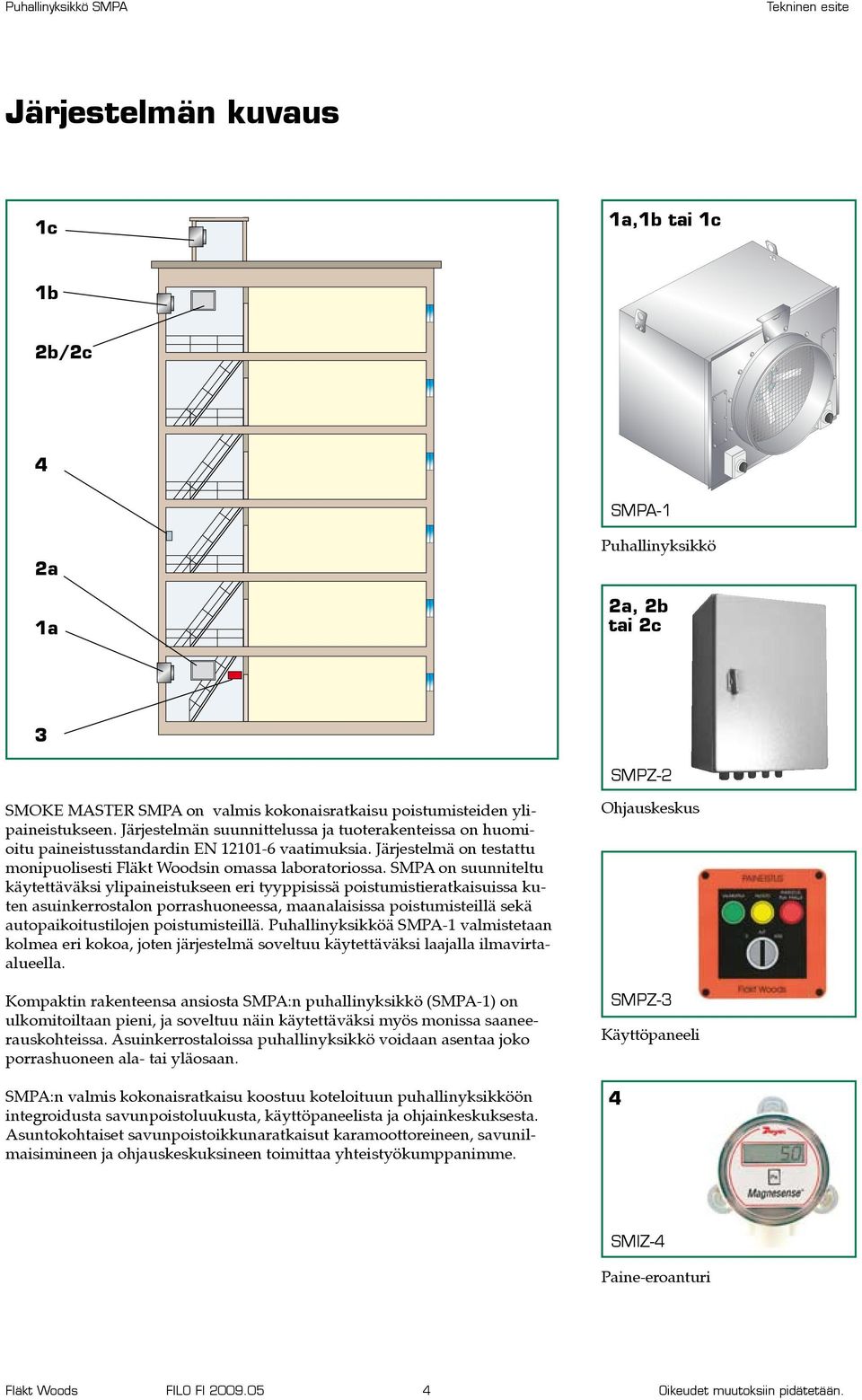

4 Järjestelmän kuvaus 1c 1a,1b tai 1c 1b 2b/2c 4 SMPA-1 2a 1a Puhallinyksikkö 2a, 2b tai 2c SMPZ-2 SMOKE MASTER SMPA on valmis kokonaisratkaisu poistumisteiden ylipaineistukseen. Järjestelmän suunnittelussa ja tuoterakenteissa on huomioitu paineistusstandardin E vaatimuksia. Järjestelmä on testattu monipuolisesti Fläkt Woodsin omassa laboratoriossa. SMPA on suunniteltu käytettäväksi ylipaineistukseen eri tyyppisissä poistumistieratkaisuissa kuten asuinkerrostalon porrashuoneessa, maanalaisissa poistumisteillä sekä autopaikoitustilojen poistumisteillä. Puhallinyksikköä SMPA-1 valmistetaan kolmea eri kokoa, joten järjestelmä soveltuu käytettäväksi laajalla ilmavirtaalueella. Kompaktin rakenteensa ansiosta SMPA:n puhallinyksikkö (SMPA-1) on ulkomitoiltaan pieni, ja soveltuu näin käytettäväksi myös monissa saaneerauskohteissa. Asuinkerrostaloissa puhallinyksikkö voidaan asentaa joko porrashuoneen ala- tai yläosaan. SMPA:n valmis kokonaisratkaisu koostuu koteloituun puhallinyksikköön integroidusta savunpoistoluukusta, käyttöpaneelista ja ohjainkeskuksesta. Asuntokohtaiset savunpoistoikkunaratkaisut karamoottoreineen, savunilmaisimineen ja ohjauskeskuksineen toimittaa yhteistyökumppanimme. Ohjauskeskus SMPZ- Käyttöpaneeli 4 SMIZ-4 Paine-eroanturi Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

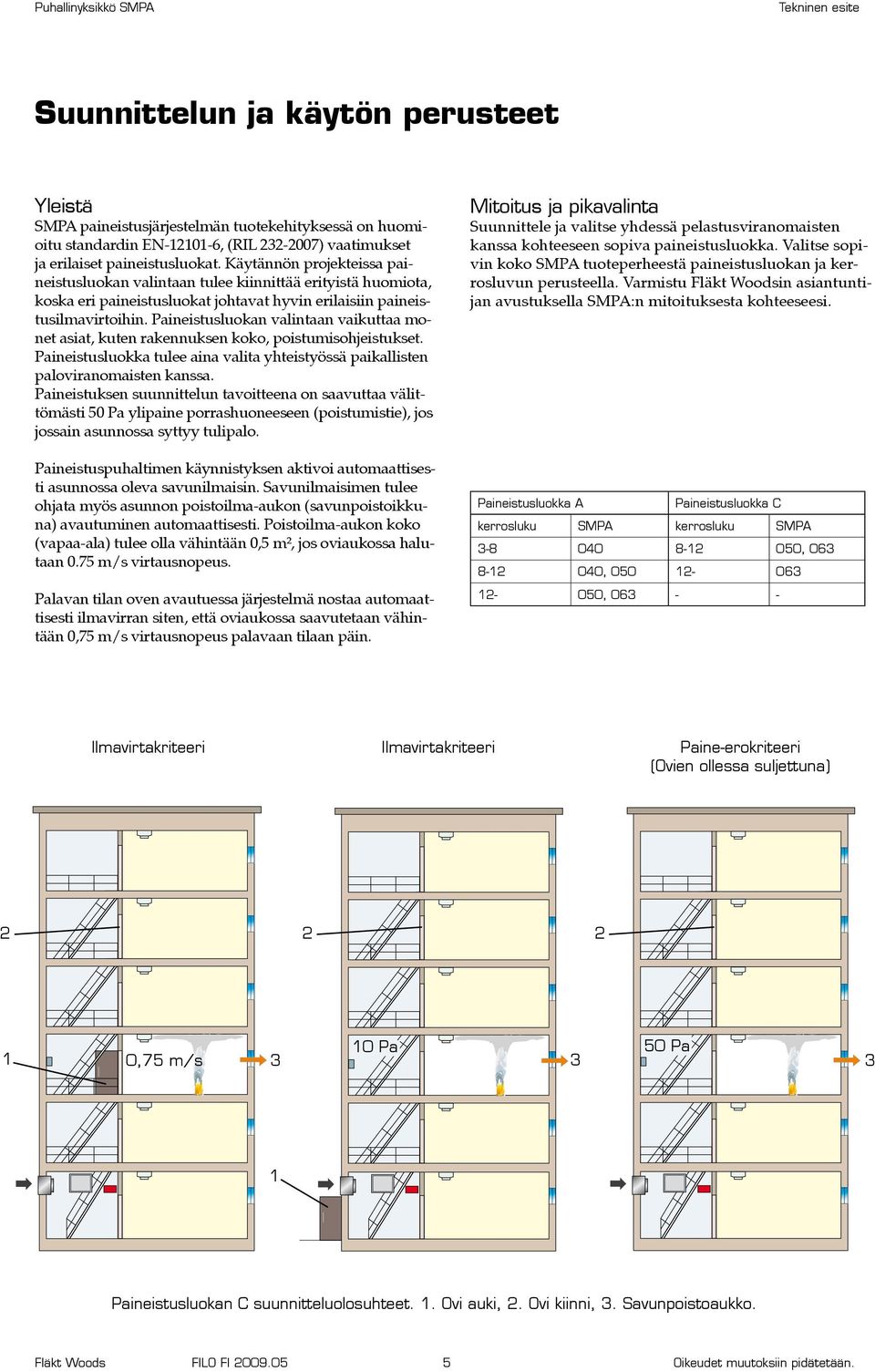

5 Suunnittelun ja käytön perusteet Yleistä SMPA paineistusjärjestelmän tuotekehityksessä on huomioitu standardin E , (RIL ) vaatimukset ja erilaiset paineistusluokat. Käytännön projekteissa paineistusluokan valintaan tulee kiinnittää erityistä huomiota, koska eri paineistusluokat johtavat hyvin erilaisiin paineistusilmavirtoihin. Paineistusluokan valintaan vaikuttaa monet asiat, kuten rakennuksen koko, poistumisohjeistukset. Paineistusluokka tulee aina valita yhteistyössä paikallisten paloviranomaisten kanssa. Paineistuksen suunnittelun tavoitteena on saavuttaa välittömästi 50 Pa ylipaine porrashuoneeseen (poistumistie), jos jossain asunnossa syttyy tulipalo. Paineistuspuhaltimen käynnistyksen aktivoi automaattisesti asunnossa oleva savunilmaisin. Savunilmaisimen tulee ohjata myös asunnon poistoilma-aukon (savunpoistoikkuna) avautuminen automaattisesti. Poistoilma-aukon koko (vapaa-ala) tulee olla vähintään 0,5 m², jos oviaukossa halutaan 0.75 m/s virtausnopeus. Palavan tilan oven avautuessa järjestelmä nostaa automaattisesti ilmavirran siten, että oviaukossa saavutetaan vähintään 0,75 m/s virtausnopeus palavaan tilaan päin. Mitoitus ja pikavalinta Suunnittele ja valitse yhdessä pelastusviranomaisten kanssa kohteeseen sopiva paineistusluokka. Valitse sopivin koko SMPA tuoteperheestä paineistusluokan ja kerrosluvun perusteella. Varmistu Fläkt Woodsin asiantuntijan avustuksella SMPA:n mitoituksesta kohteeseesi. Paineistusluokka A Paineistusluokka C kerrosluku SMPA kerrosluku SMPA , , , Ilmavirtakriteeri Ilmavirtakriteeri Paine-erokriteeri (Ovien ollessa suljettuna) ,75 m/s 10 Pa 50 Pa 1 Paineistusluokan C suunnitteluolosuhteet. 1. Ovi auki, 2. Ovi kiinni,. Savunpoistoaukko. Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

6 Tekniset tiedot Mitat Turvakytkimet Leveys b Korkeus h Syvyys s Ø d X Y SMPA SMPA SMPA Materiaalit: Puhallinyksikkö: Ulko- ja sisävaippa on valmistettu sinkitystä teräslevystä, vaipassa 100 mm mineraalivillaeristys. Savunpoistoluukut on valmistettu sinkitystä teräslevystä, eristeenä mineraalivilla. Painot kg SMPA SMPA SMPA Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

7 SMPA-OHJAUSKESKUS K K L 2x1,5 4x1,5 2x0,8+0,8 2x1,5 2x0,8+0,8 12x1,5 SAFE SI MU RU KEVI - + dpt 01 2x0,8+0, SD1 SD V1 W1 U1 M x400vac PAIEISTUS- PUHALLI TF01 M M LIEAARIMOOTTORIT STO1/02 2x28 VA 1X20VAC PAIELÄHETI dpt 01 KÄYTITIETO 1 6 2,2 kohm 2x0,8+0,8 SD max 2 KÄYTTÖPAEELI VAROITUS ASUO SAVUPOISTOIKKUA OHJAUSKESKUS 1 24V 24V ASUO SAVUPOISTOIKKUA OHJAUSKESKUS n 24V 24V EI KUULU FLÄKT WOODS OY: TOIMITUKSEE L Puhallinyksikkö SMPA Sähkö- ja säätölaitteet Yleistä: SMOKE MASTER SMPA -toimitukseen sisältyy aina tarvittavat sähkö- ja säätölaitteet. SMPA -perustoimitukseen sisältyvät seuraavat sähkö- ja säätölaitteet: ohjauskeskus SMPZ-2 käyttöpaneeli SMPZ- paine-eroanturi SMIZ-4 turvakytkimet SMPA sähkötiedot Kone Paineistuspuhallin Koko Kokonaisvirta Teho Virta Pyörimisnopeus SMPA-040 4,5 A 1,6 kw,8 A 2800 rpm SMPA ,0 A 6,2 kw 11,6 A 2910 rpm SMPA-06 16,0 A 8, kw 15,6 A 2910 rpm Ohjauskeskus SMPZ-2 sähkökaappi taajuusmuuttaja ohjausautomatiikka Kytkentäkaavio ja sähköliitännät TAAJUUS- MUUTTAJA Syöttökaapeli max 5x6mm T-S, L + Ue 400 Vac, 50 Hz x2,5+2,5 häiriösuoja PITUUS MAX 15 m 2x1,5 Q SAFE L1 L2 L L1 L2 L U V W 1 2 X1 L RAPPUKÄYTÄVÄ SAVUILMAISIMET SD 1x20 Vac, 50 Hz SYÖTTÖ ASUO SAVU- ILMAISI M IKKUA AVAUS- MOOTTORI IKKUA KÄSIAVAUS VIKATIETO L SD 1x20 Vac, 50 Hz SYÖTTÖ ASUO SAVU- ILMAISI M IKKUA AVAUS- MOOTTORI IKKUA KÄSIAVAUS VIKATIETO MOOTTORIE JA TURVAKYTKIMIE VÄLISET KAALIT SISÄLTYVÄT FLÄKT WOODS OY: TOIMITUKSEE LOPUT KAALIT ASEETAA TYÖMAALLA SÄHKÖURAKOITSIJA TOIMESTA KAALIE TULISI OLLA PALOKESTÄVIÄ TAI E TULEE MUUTE SUOJATA PALOLTA Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

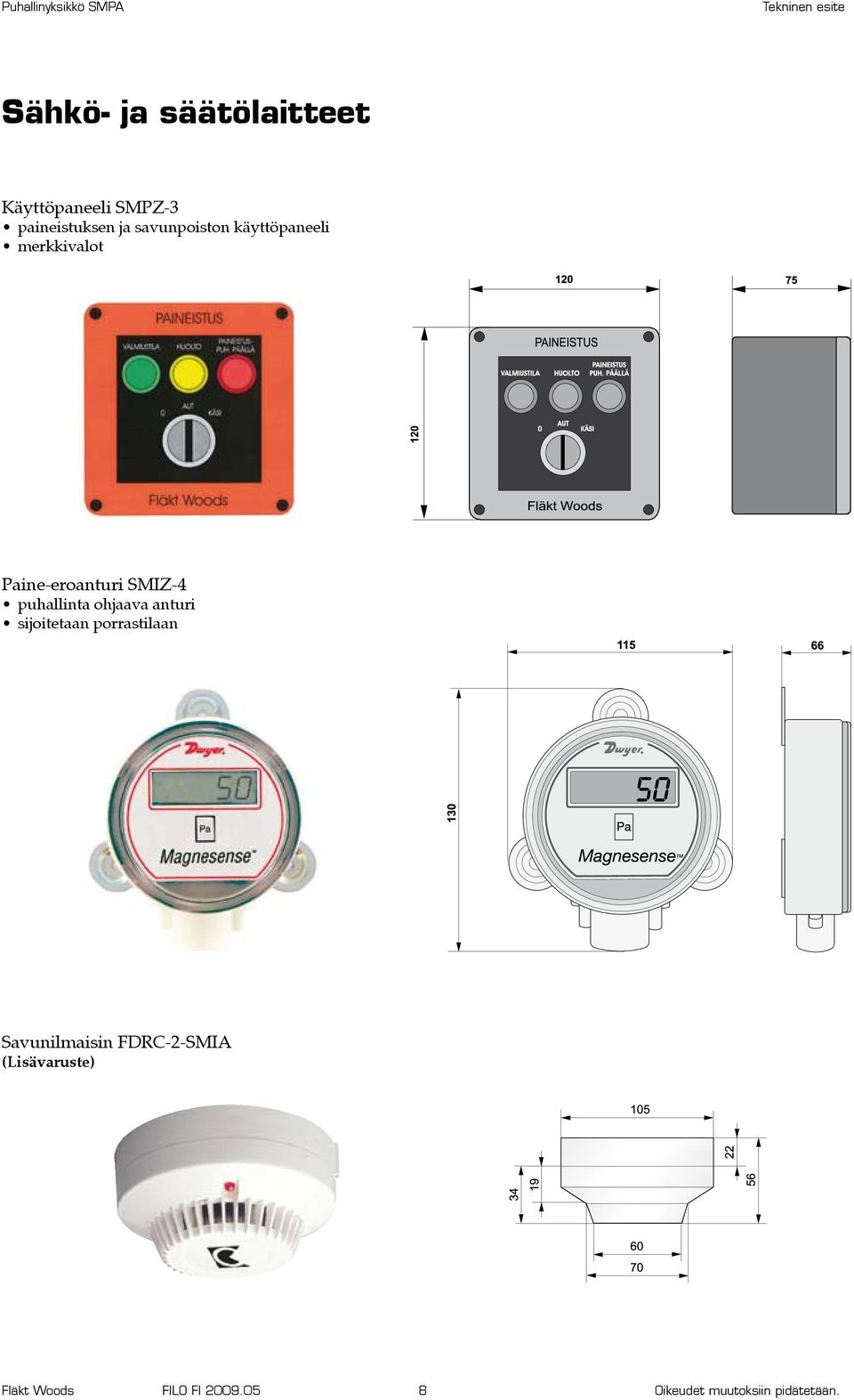

8 Sähkö- ja säätölaitteet Käyttöpaneeli SMPZ- paineistuksen ja savunpoiston käyttöpaneeli merkkivalot Paine-eroanturi SMIZ-4 puhallinta ohjaava anturi sijoitetaan porrastilaan Savunilmaisin FDRC-2-SMIA (Lisävaruste) Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

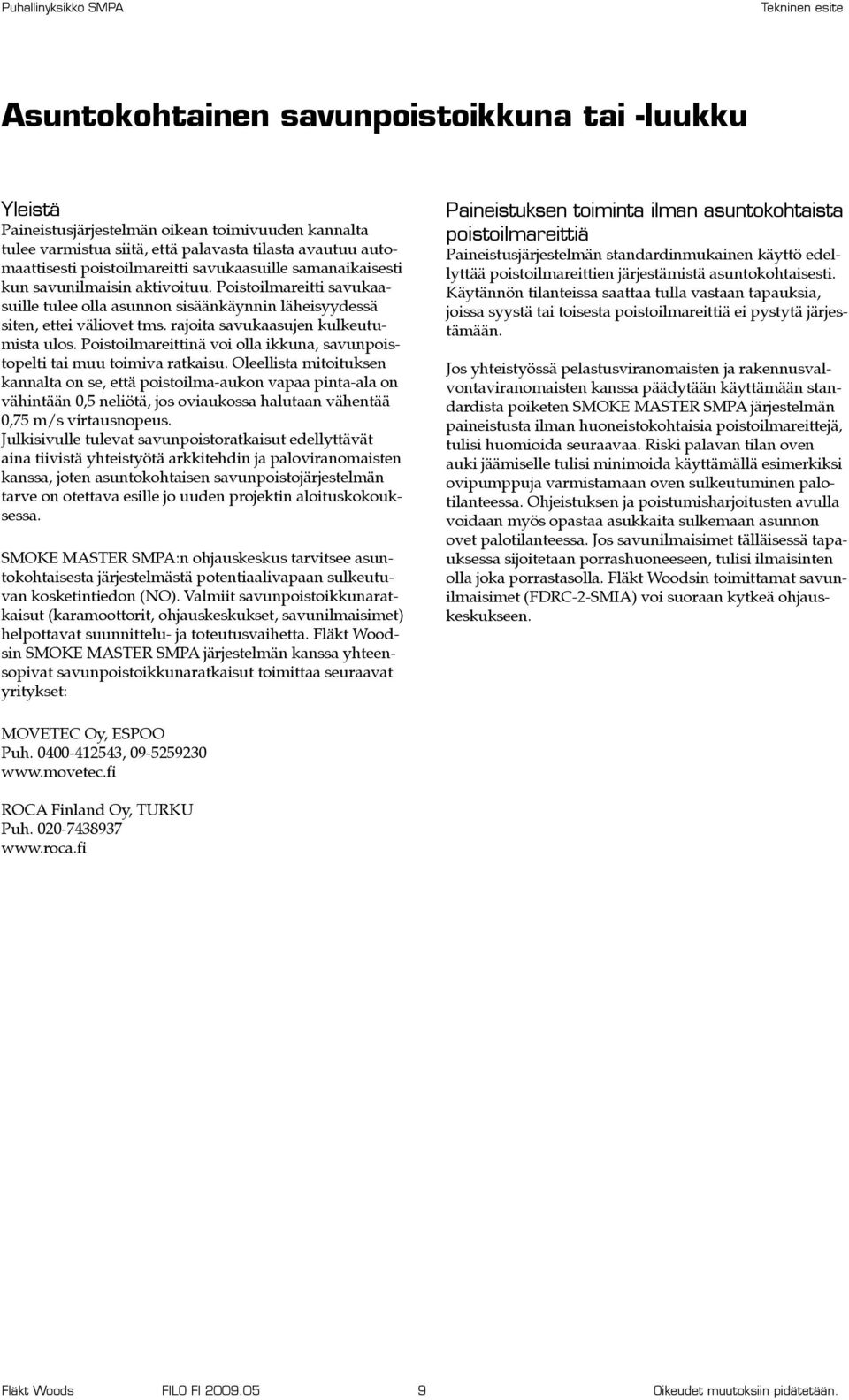

9 Asuntokohtainen savunpoistoikkuna tai -luukku Yleistä Paineistusjärjestelmän oikean toimivuuden kannalta tulee varmistua siitä, että palavasta tilasta avautuu automaattisesti poistoilmareitti savukaasuille samanaikaisesti kun savunilmaisin aktivoituu. Poistoilmareitti savukaasuille tulee olla asunnon sisäänkäynnin läheisyydessä siten, ettei väliovet tms. rajoita savukaasujen kulkeutumista ulos. Poistoilmareittinä voi olla ikkuna, savunpoistopelti tai muu toimiva ratkaisu. Oleellista mitoituksen kannalta on se, että poistoilma-aukon vapaa pinta-ala on vähintään 0,5 neliötä, jos oviaukossa halutaan vähentää 0,75 m/s virtausnopeus. Julkisivulle tulevat savunpoistoratkaisut edellyttävät aina tiivistä yhteistyötä arkkitehdin ja paloviranomaisten kanssa, joten asuntokohtaisen savunpoistojärjestelmän tarve on otettava esille jo uuden projektin aloituskokouksessa. SMOKE MASTER SMPA:n ohjauskeskus tarvitsee asuntokohtaisesta järjestelmästä potentiaalivapaan sulkeutuvan kosketintiedon (O). Valmiit savunpoistoikkunaratkaisut (karamoottorit, ohjauskeskukset, savunilmaisimet) helpottavat suunnittelu- ja toteutusvaihetta. Fläkt Woodsin SMOKE MASTER SMPA järjestelmän kanssa yhteensopivat savunpoistoikkunaratkaisut toimittaa seuraavat yritykset: Paineistuksen toiminta ilman asuntokohtaista poistoilmareittiä Paineistusjärjestelmän standardinmukainen käyttö edellyttää poistoilmareittien järjestämistä asuntokohtaisesti. Käytännön tilanteissa saattaa tulla vastaan tapauksia, joissa syystä tai toisesta poistoilmareittiä ei pystytä järjestämään. Jos yhteistyössä pelastusviranomaisten ja rakennusvalvontaviranomaisten kanssa päädytään käyttämään standardista poiketen SMOKE MASTER SMPA järjestelmän paineistusta ilman huoneistokohtaisia poistoilmareittejä, tulisi huomioida seuraavaa. Riski palavan tilan oven auki jäämiselle tulisi minimoida käyttämällä esimerkiksi ovipumppuja varmistamaan oven sulkeutuminen palotilanteessa. Ohjeistuksen ja poistumisharjoitusten avulla voidaan myös opastaa asukkaita sulkemaan asunnon ovet palotilanteessa. Jos savunilmaisimet tälläisessä tapauksessa sijoitetaan porrashuoneeseen, tulisi ilmaisinten olla joka porrastasolla. Fläkt Woodsin toimittamat savunilmaisimet (FDRC-2-SMIA) voi suoraan kytkeä ohjauskeskukseen. MOVETEC Oy, ESPOO Puh , ROCA Finland Oy, TURKU Puh Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

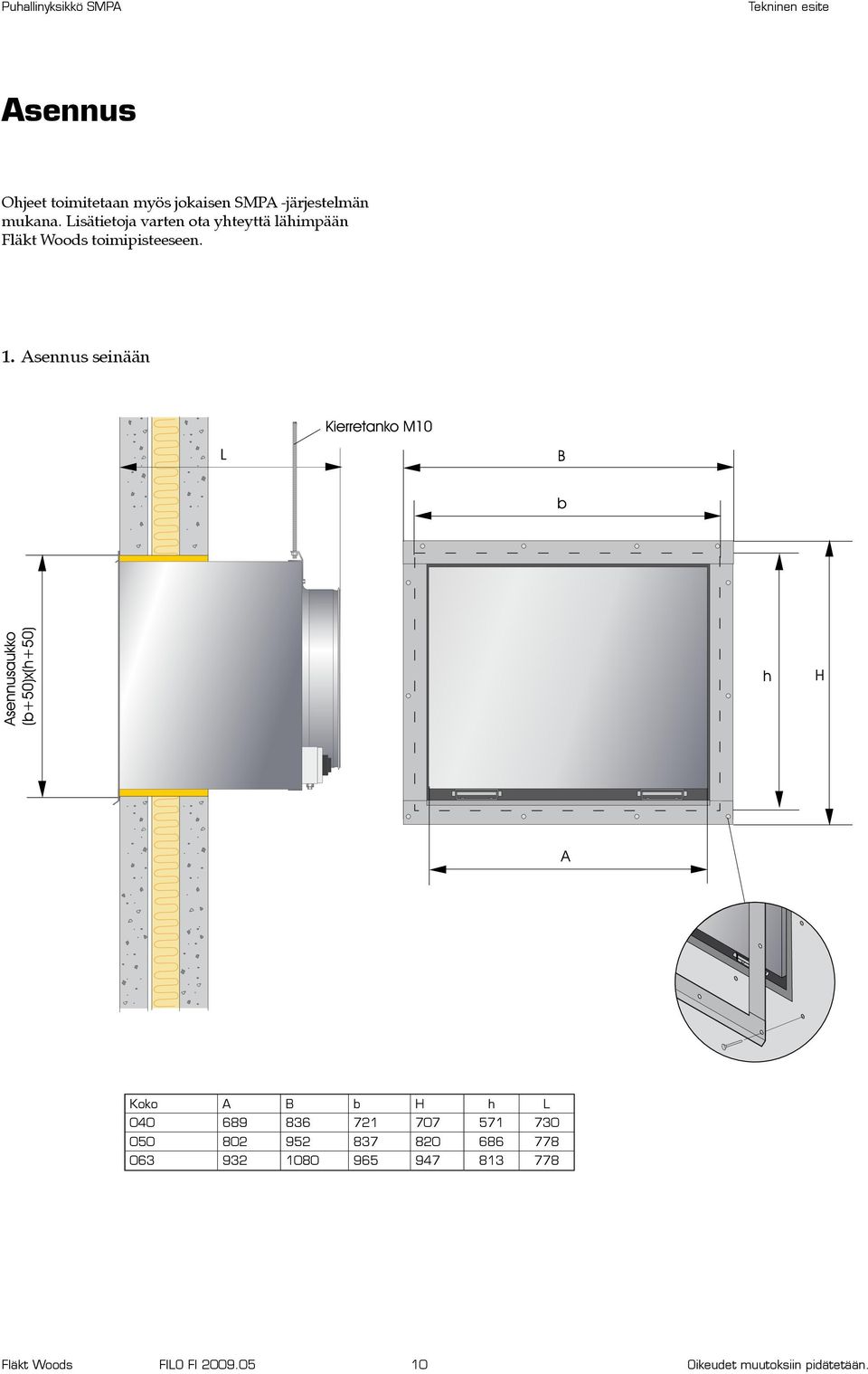

10 Asennus Ohjeet toimitetaan myös jokaisen SMPA -järjestelmän mukana. Lisätietoja varten ota yhteyttä lähimpään Fläkt Woods toimipisteeseen. 1. Asennus seinään Koko A B b H h L Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

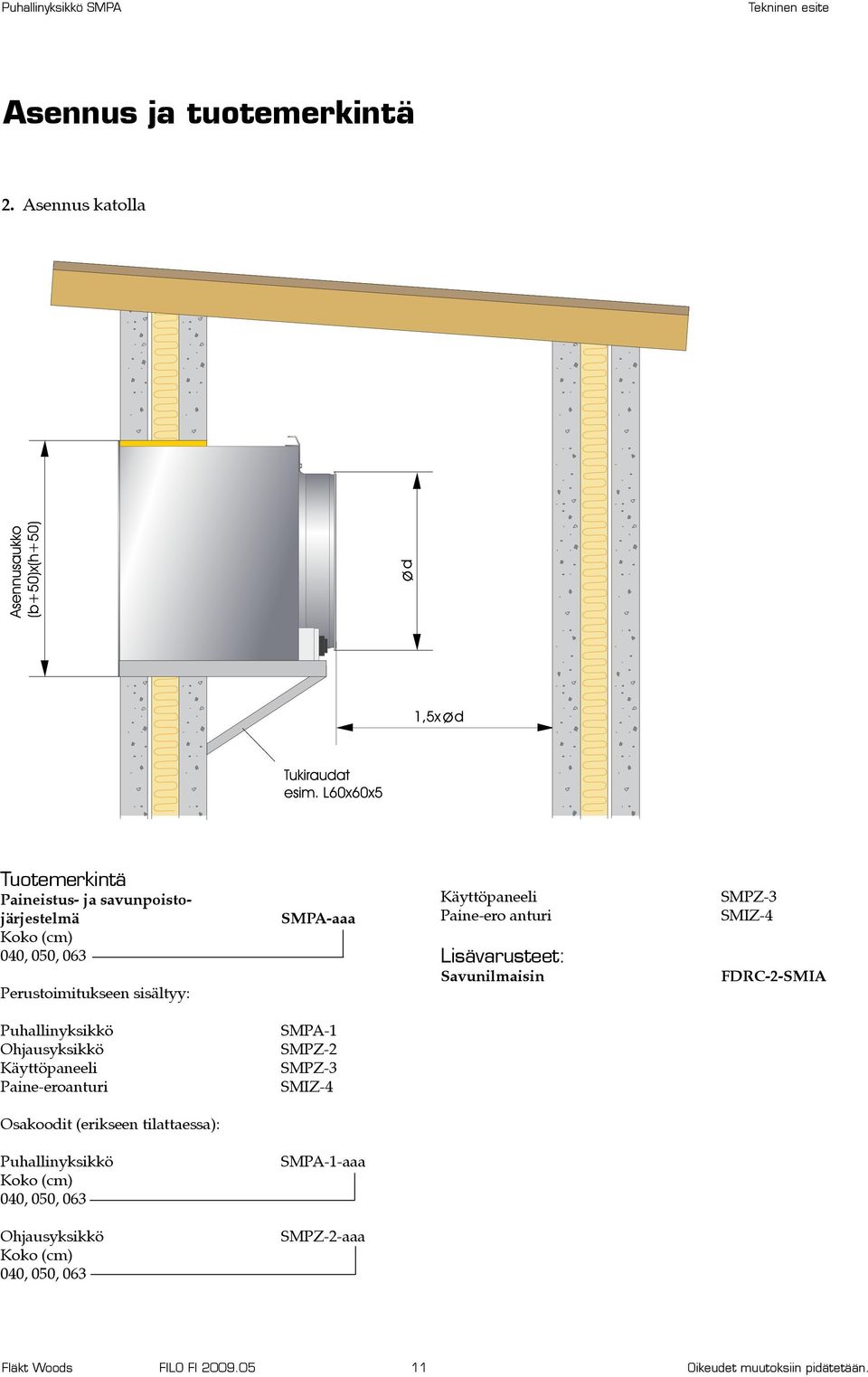

11 Asennus ja tuotemerkintä 2. Asennus katolla Tuotemerkintä Paineistus- ja savunpoistojärjestelmä Koko (cm) 040, 050, 06 Perustoimitukseen sisältyy: SMPA-aaa Käyttöpaneeli Paine-ero anturi Lisävarusteet: Savunilmaisin SMPZ- SMIZ-4 FDRC-2-SMIA Puhallinyksikkö Ohjausyksikkö Käyttöpaneeli Paine-eroanturi SMPA-1 SMPZ-2 SMPZ- SMIZ-4 Osakoodit (erikseen tilattaessa): Puhallinyksikkö Koko (cm) 040, 050, 06 SMPA-1-aaa Ohjausyksikkö Koko (cm) 040, 050, 06 SMPZ-2-aaa Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

12 We Bring Air to Life Fläkt Woods Group on maailmanlaajuinen energiatehokkaiden ilmanvaihtoratkaisujen johtava toimittaja. Tarjoamme täydellisen valikoiman ilmastoinnin tuotteita. Toimimme asunto- ja liikerakentamisen sekä teollisuuden alalla. Myynti: Espoo PL 5, Espoo Kuopio Microkatu 1, Kuopio Oulu Kiilakiventie 1, Oulu Toijala PL 6, 7801 Toijala Turku Kalevantie 9, Turku Vaasa PL 607, Vaasa Smoke Master SMPA / FI / FIFLO / Oikeudet muutoksiin pidätetään. Fläkt Woods Oy Kalevantie 9, Turku Puh
