1 Smoke Master SMIA Kompakti paineistus- ja savunpoistojärjestelmä

2 Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

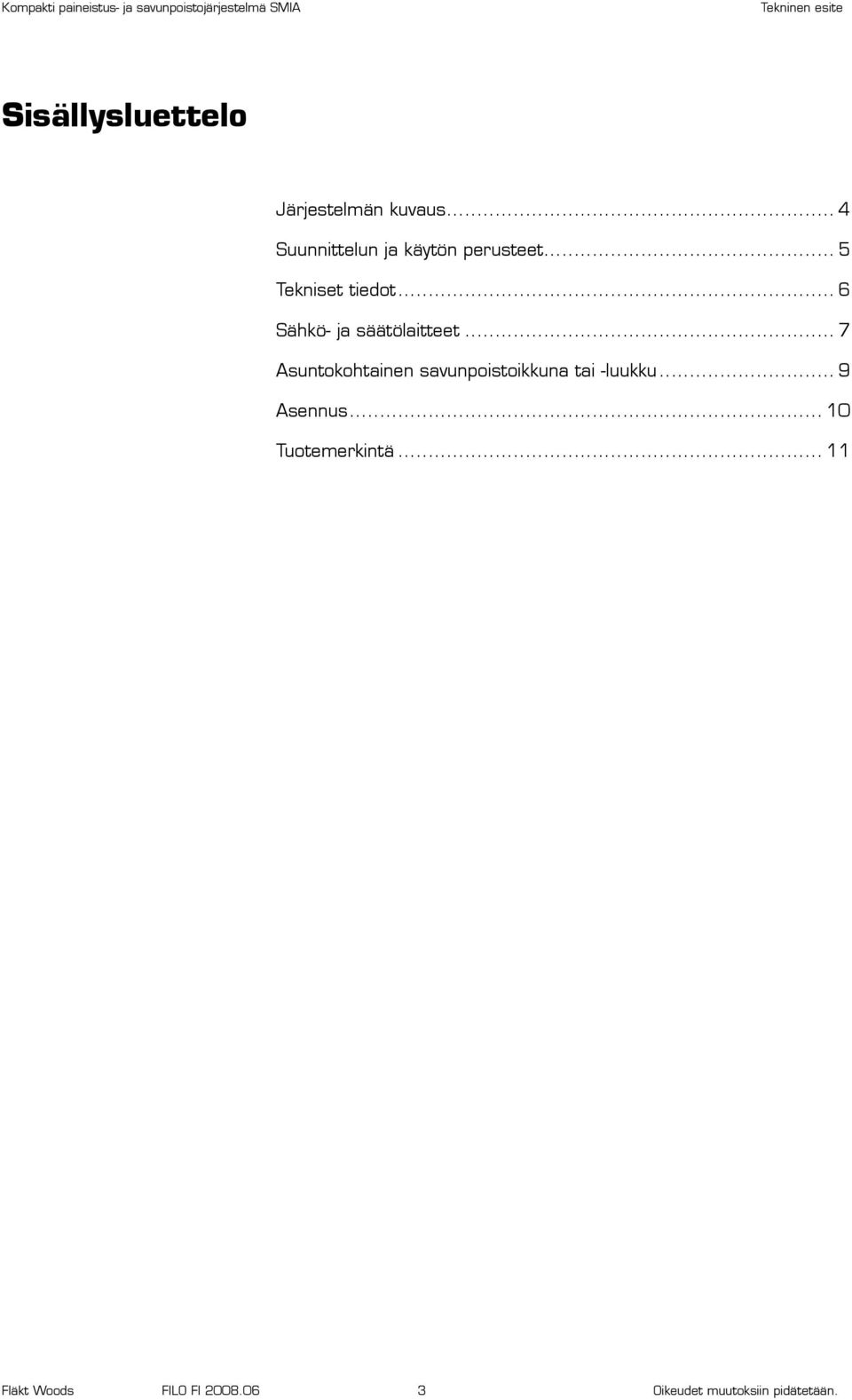

3 Sisällysluettelo Järjestelmän kuvaus... 4 Suunnittelun ja käytön perusteet... 5 Tekniset tiedot... 6 Sähkö- ja säätölaitteet... 7 Asuntokohtainen savunpoistoikkuna tai -luukku... 9 Asennus Tuotemerkintä Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

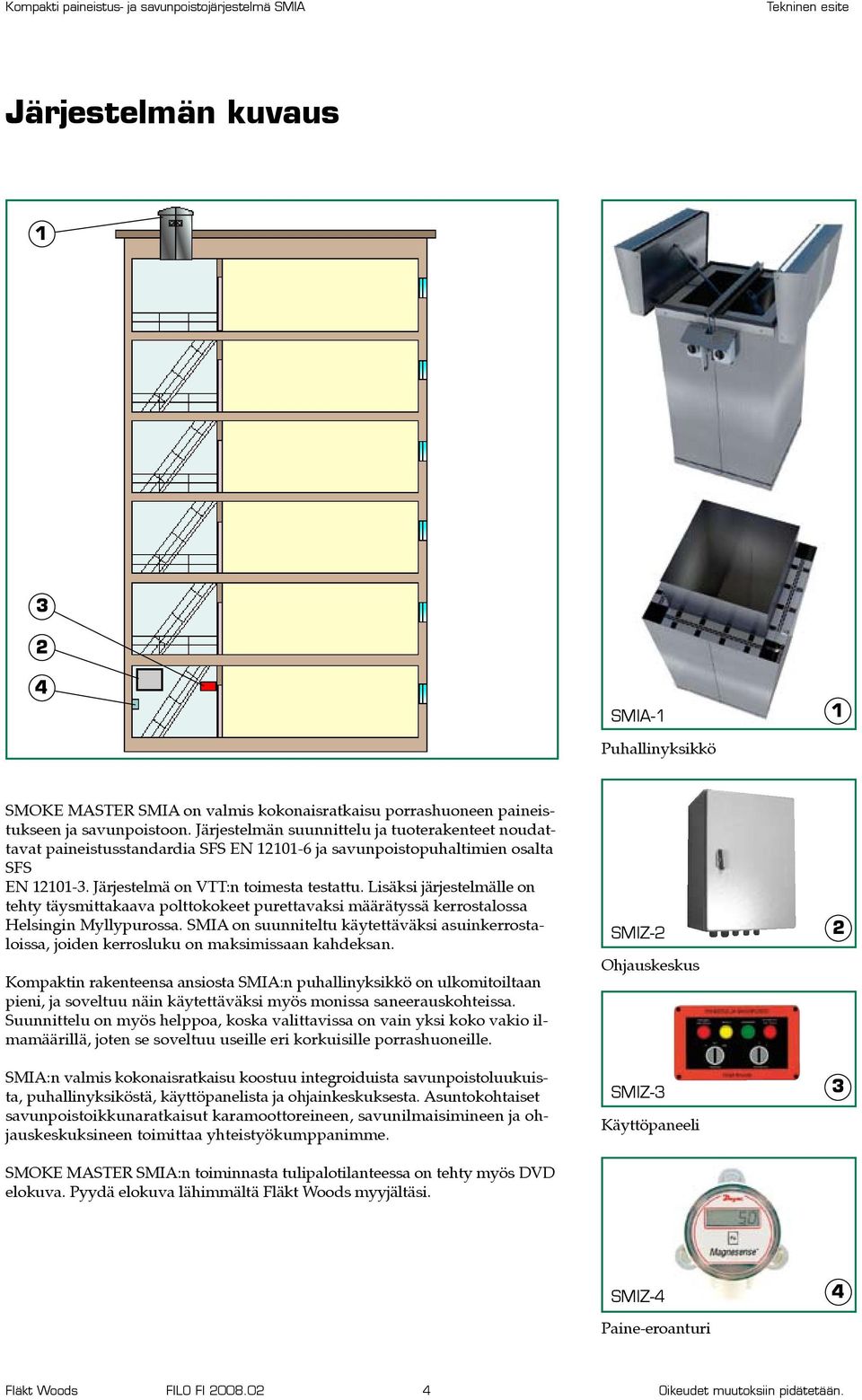

4 Järjestelmän kuvaus SMIA-1 1 Puhallinyksikkö SMOKE MASTER SMIA on valmis kokonaisratkaisu porrashuoneen paineistukseen ja savunpoistoon. Järjestelmän suunnittelu ja tuoterakenteet noudattavat paineistusstandardia SFS EN ja savunpoistopuhaltimien osalta SFS EN Järjestelmä on VTT:n toimesta testattu. Lisäksi järjestelmälle on tehty täysmittakaava polttokokeet purettavaksi määrätyssä kerrostalossa Helsingin Myllypurossa. SMIA on suunniteltu käytettäväksi asuinkerrostaloissa, joiden kerrosluku on maksimissaan kahdeksan. Kompaktin rakenteensa ansiosta SMIA:n puhallinyksikkö on ulkomitoiltaan pieni, ja soveltuu näin käytettäväksi myös monissa saneerauskohteissa. Suunnittelu on myös helppoa, koska valittavissa on vain yksi koko vakio ilmamäärillä, joten se soveltuu useille eri korkuisille porrashuoneille. SMIA:n valmis kokonaisratkaisu koostuu integroiduista savunpoistoluukuista, puhallinyksiköstä, käyttöpanelista ja ohjainkeskuksesta. Asuntokohtaiset savunpoistoikkunaratkaisut karamoottoreineen, savunilmaisimineen ja ohjauskeskuksineen toimittaa yhteistyökumppanimme. SMOKE MASTER SMIA:n toiminnasta tulipalotilanteessa on tehty myös DVD elokuva. Pyydä elokuva lähimmältä Fläkt Woods myyjältäsi. SMIZ-2 Ohjauskeskus SMIZ-3 Käyttöpaneeli 2 3 SMIZ-4 Paine-eroanturi 4 Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

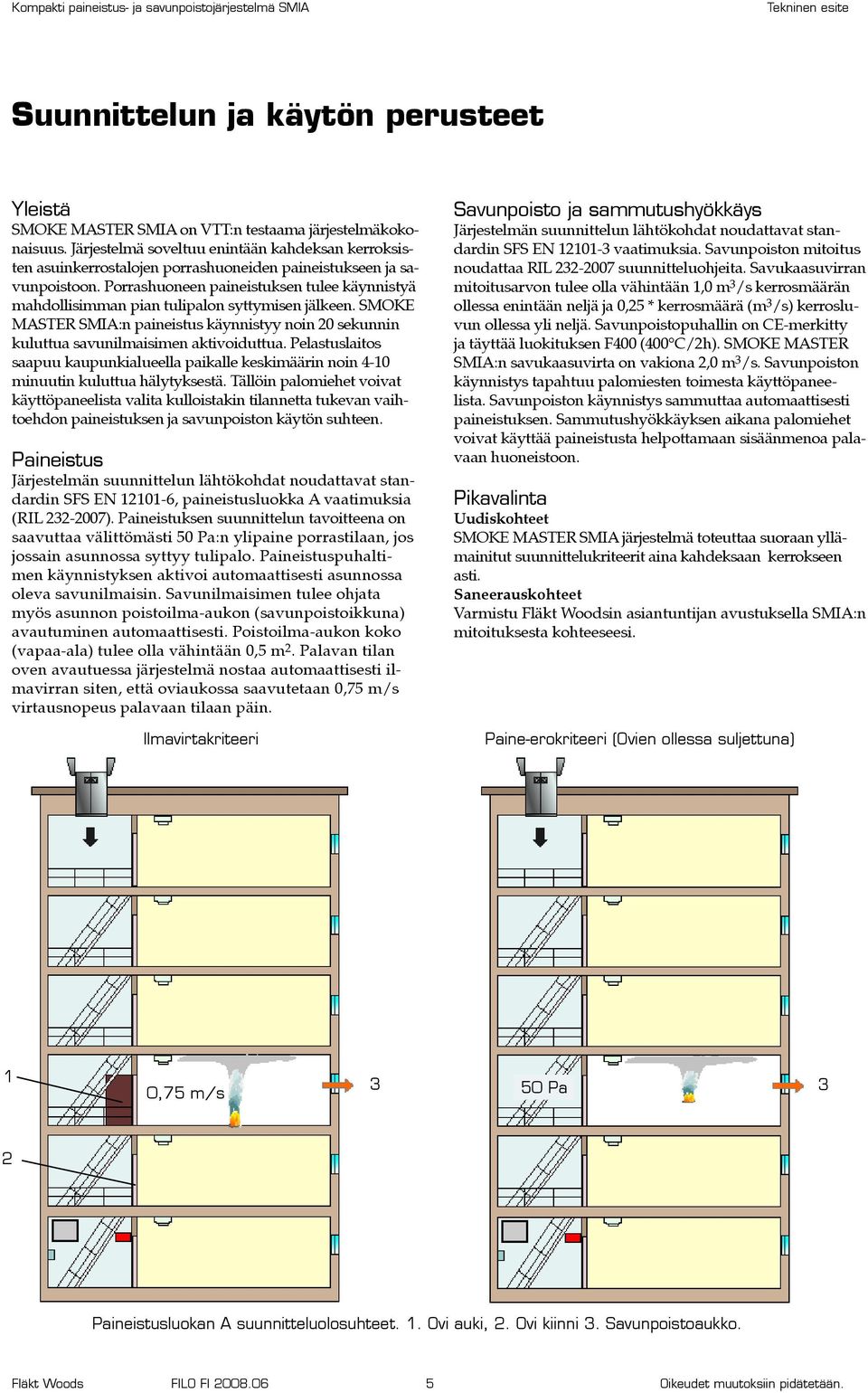

5 Suunnittelun ja käytön perusteet Yleistä SMOKE MASTER SMIA on VTT:n testaama järjestelmäkokonaisuus. Järjestelmä soveltuu enintään kahdeksan kerroksisten asuinkerrostalojen porrashuoneiden paineistukseen ja savunpoistoon. Porrashuoneen paineistuksen tulee käynnistyä mahdollisimman pian tulipalon syttymisen jälkeen. SMOKE MASTER SMIA:n paineistus käynnistyy noin 20 sekunnin kuluttua savunilmaisimen aktivoiduttua. Pelastuslaitos saapuu kaupunkialueella paikalle keskimäärin noin 4-10 minuutin kuluttua hälytyksestä. Tällöin palomiehet voivat käyttöpaneelista valita kulloistakin tilannetta tukevan vaihtoehdon paineistuksen ja savunpoiston käytön suhteen. Paineistus Järjestelmän suunnittelun lähtökohdat noudattavat standardin SFS EN , paineistusluokka A vaatimuksia (RIL ). Paineistuksen suunnittelun tavoitteena on saavuttaa välittömästi 50 Pa:n ylipaine porrastilaan, jos jossain asunnossa syttyy tulipalo. Paineistuspuhaltimen käynnistyksen aktivoi automaattisesti asunnossa oleva savunilmaisin. Savunilmaisimen tulee ohjata myös asunnon poistoilma-aukon (savunpoistoikkuna) avautuminen automaattisesti. Poistoilma-aukon koko (vapaa-ala) tulee olla vähintään 0,5 m 2. Palavan tilan oven avautuessa järjestelmä nostaa automaattisesti ilmavirran siten, että oviaukossa saavutetaan 0,75 m/s virtausnopeus palavaan tilaan päin. Ilmavirtakriteeri Savunpoisto ja sammutushyökkäys Järjestelmän suunnittelun lähtökohdat noudattavat standardin SFS EN vaatimuksia. Savunpoiston mitoitus noudattaa RIL suunnitteluohjeita. Savukaasuvirran mitoitusarvon tulee olla vähintään 1,0 m 3 /s kerrosmäärän ollessa enintään neljä ja 0,25 * kerrosmäärä (m 3 /s) kerrosluvun ollessa yli neljä. Savunpoistopuhallin on CE-merkitty ja täyttää luokituksen F400 (400 C/2h). SMOKE MASTER SMIA:n savukaasuvirta on vakiona 2,0 m 3 /s. Savunpoiston käynnistys tapahtuu palomiesten toimesta käyttöpaneelista. Savunpoiston käynnistys sammuttaa automaattisesti paineistuksen. Sammutushyökkäyksen aikana palomiehet voivat käyttää paineistusta helpottamaan sisäänmenoa palavaan huoneistoon. Pikavalinta Uudiskohteet SMOKE MASTER SMIA järjestelmä toteuttaa suoraan yllämainitut suunnittelukriteerit aina kahdeksaan kerrokseen asti. Saneerauskohteet Varmistu Fläkt Woodsin asiantuntijan avustuksella SMIA:n mitoituksesta kohteeseesi. Paine-erokriteeri (Ovien ollessa suljettuna) 1 3 0,75 m/s 50 Pa 3 2 Paineistusluokan A suunnitteluolosuhteet. 1. Ovi auki, 2. Ovi kiinni 3. Savunpoistoaukko. Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

6 Tekniset tiedot Mitat, materiaalit ja paino Turvakytkimet Puhallinyksikkö SMIA-1 Materiaalit: Puhallinyksikkö: Ulko- ja sisävaippa on valmistettu sinkitystä teräslevystä, vaipassa 100 mm mineraalivillaeristys. Savunpoistoluukut on valmistettu sinkitystä teräslevystä, eristeenä mineraalivilla. Jatko-osa: Mikäli SMIA-1 rungon pituus ei riitä, on lisävarusteena saatavissa jatko-osa SMIZ-1. Jatko-osan ulko- ja sisävaippa on valmistettu sinkitystä teräslevystä, vaipassa 100 mm mineraalivillaristys. Sisäkanavan teleskooppiosan (200 mm) avulla säädetään kokonaispituus asennusvaiheessa sopivaksi. Saumakohta tulee tiivistää palomassalla ja näkyviin jäävä teleskooppiosa eristää mukana toimitettavalla mineraalivillalla. Mikäli jatko-osaa käytetään, tulee SMIA-1:een kuuluva porrashuoneen säleikkö siirtää jatko-osaan. L Painot SMIA-1: 145 kg SMIZ-1: 60 kg/m Jatko-osa SMIZ-1 L= tilauksen mukaan 100 mm välein, max mm Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

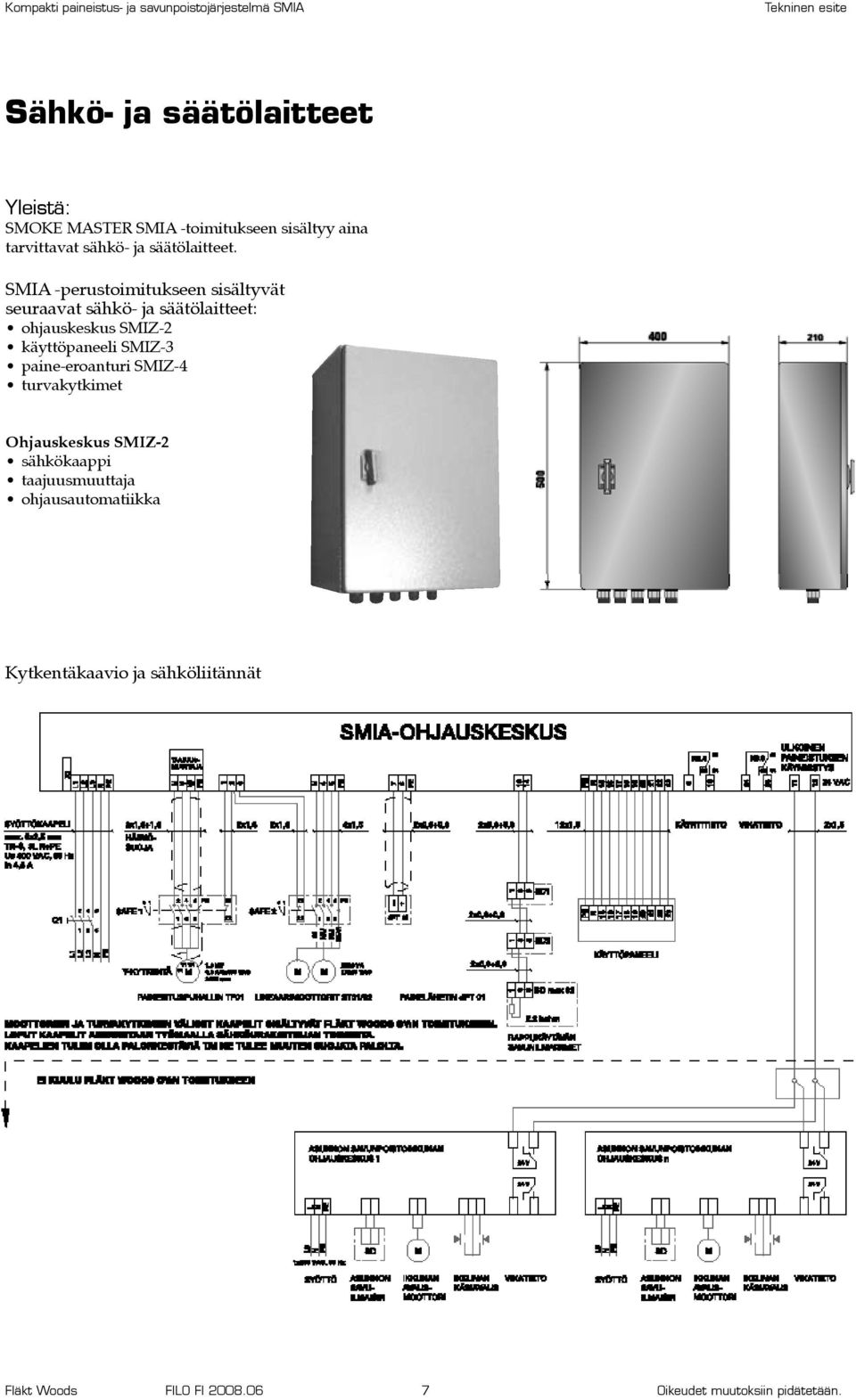

7 Sähkö- ja säätölaitteet Yleistä: SMOKE MASTER SMIA -toimitukseen sisältyy aina tarvittavat sähkö- ja säätölaitteet. SMIA -perustoimitukseen sisältyvät seuraavat sähkö- ja säätölaitteet: ohjauskeskus SMIZ-2 käyttöpaneeli SMIZ-3 paine-eroanturi SMIZ-4 turvakytkimet Ohjauskeskus SMIZ-2 sähkökaappi taajuusmuuttaja ohjausautomatiikka Kytkentäkaavio ja sähköliitännät Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

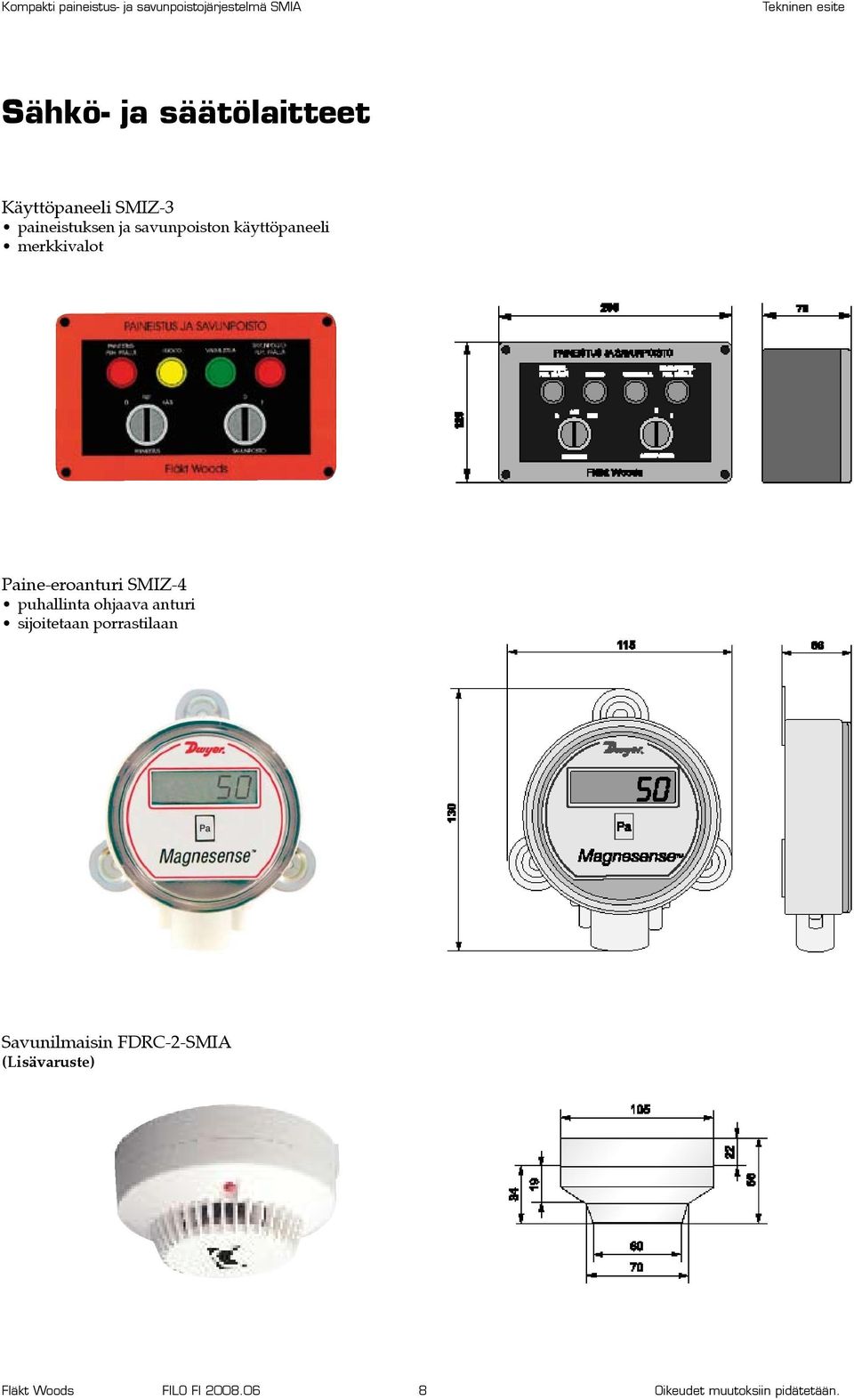

8 Sähkö- ja säätölaitteet Käyttöpaneeli SMIZ-3 paineistuksen ja savunpoiston käyttöpaneeli merkkivalot Paine-eroanturi SMIZ-4 puhallinta ohjaava anturi sijoitetaan porrastilaan Savunilmaisin FDRC-2-SMIA (Lisävaruste) Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

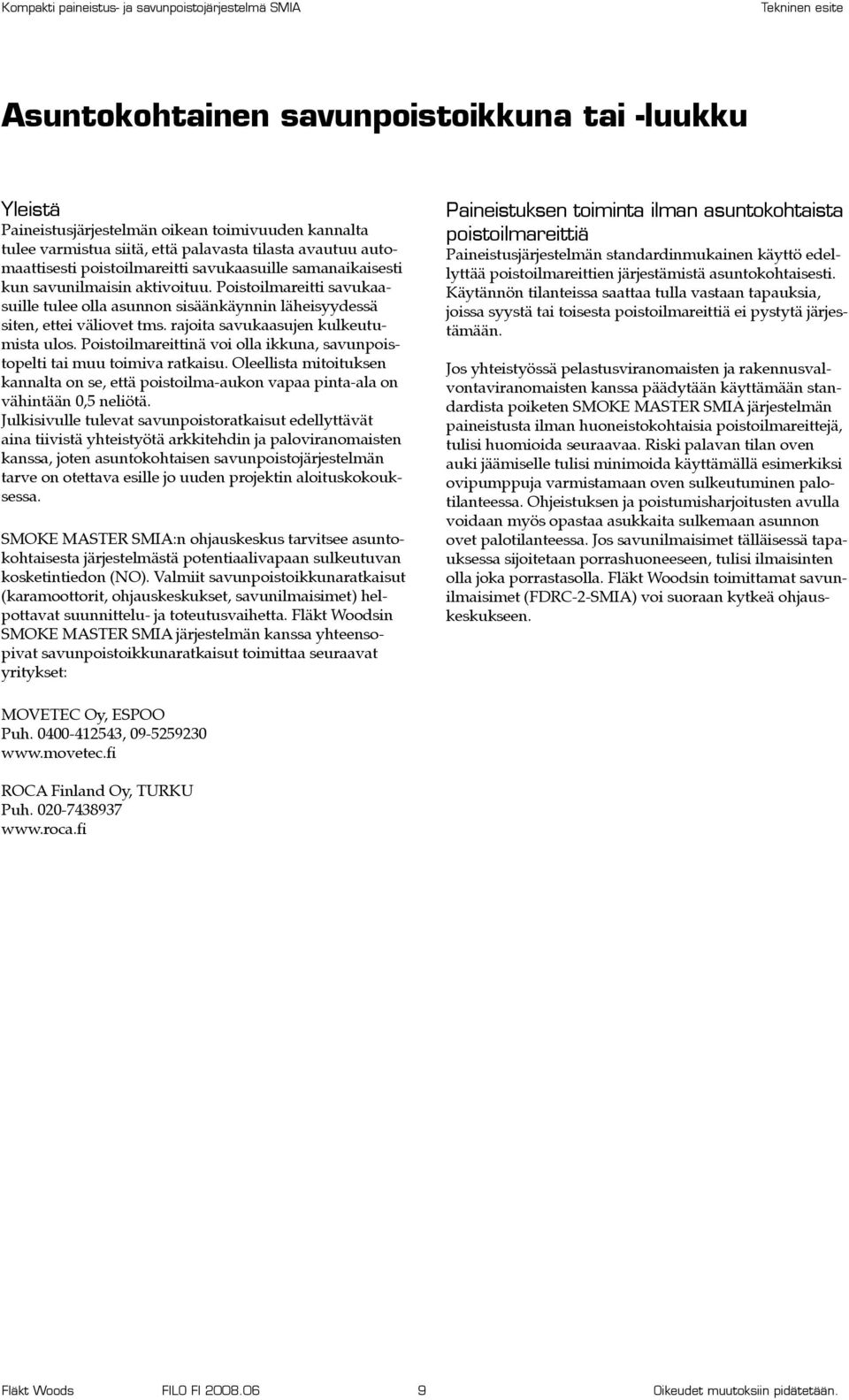

9 Asuntokohtainen savunpoistoikkuna tai -luukku Yleistä Paineistusjärjestelmän oikean toimivuuden kannalta tulee varmistua siitä, että palavasta tilasta avautuu automaattisesti poistoilmareitti savukaasuille samanaikaisesti kun savunilmaisin aktivoituu. Poistoilmareitti savukaasuille tulee olla asunnon sisäänkäynnin läheisyydessä siten, ettei väliovet tms. rajoita savukaasujen kulkeutumista ulos. Poistoilmareittinä voi olla ikkuna, savunpoistopelti tai muu toimiva ratkaisu. Oleellista mitoituksen kannalta on se, että poistoilma-aukon vapaa pinta-ala on vähintään 0,5 neliötä. Julkisivulle tulevat savunpoistoratkaisut edellyttävät aina tiivistä yhteistyötä arkkitehdin ja paloviranomaisten kanssa, joten asuntokohtaisen savunpoistojärjestelmän tarve on otettava esille jo uuden projektin aloituskokouksessa. SMOKE MASTER SMIA:n ohjauskeskus tarvitsee asuntokohtaisesta järjestelmästä potentiaalivapaan sulkeutuvan kosketintiedon (NO). Valmiit savunpoistoikkunaratkaisut (karamoottorit, ohjauskeskukset, savunilmaisimet) helpottavat suunnittelu- ja toteutusvaihetta. Fläkt Woodsin SMOKE MASTER SMIA järjestelmän kanssa yhteensopivat savunpoistoikkunaratkaisut toimittaa seuraavat yritykset: Paineistuksen toiminta ilman asuntokohtaista poistoilmareittiä Paineistusjärjestelmän standardinmukainen käyttö edellyttää poistoilmareittien järjestämistä asuntokohtaisesti. Käytännön tilanteissa saattaa tulla vastaan tapauksia, joissa syystä tai toisesta poistoilmareittiä ei pystytä järjestämään. Jos yhteistyössä pelastusviranomaisten ja rakennusvalvontaviranomaisten kanssa päädytään käyttämään standardista poiketen SMOKE MASTER SMIA järjestelmän paineistusta ilman huoneistokohtaisia poistoilmareittejä, tulisi huomioida seuraavaa. Riski palavan tilan oven auki jäämiselle tulisi minimoida käyttämällä esimerkiksi ovipumppuja varmistamaan oven sulkeutuminen palotilanteessa. Ohjeistuksen ja poistumisharjoitusten avulla voidaan myös opastaa asukkaita sulkemaan asunnon ovet palotilanteessa. Jos savunilmaisimet tälläisessä tapauksessa sijoitetaan porrashuoneeseen, tulisi ilmaisinten olla joka porrastasolla. Fläkt Woodsin toimittamat savunilmaisimet (FDRC-2-SMIA) voi suoraan kytkeä ohjauskeskukseen. MOVETEC Oy, ESPOO Puh , ROCA Finland Oy, TURKU Puh Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

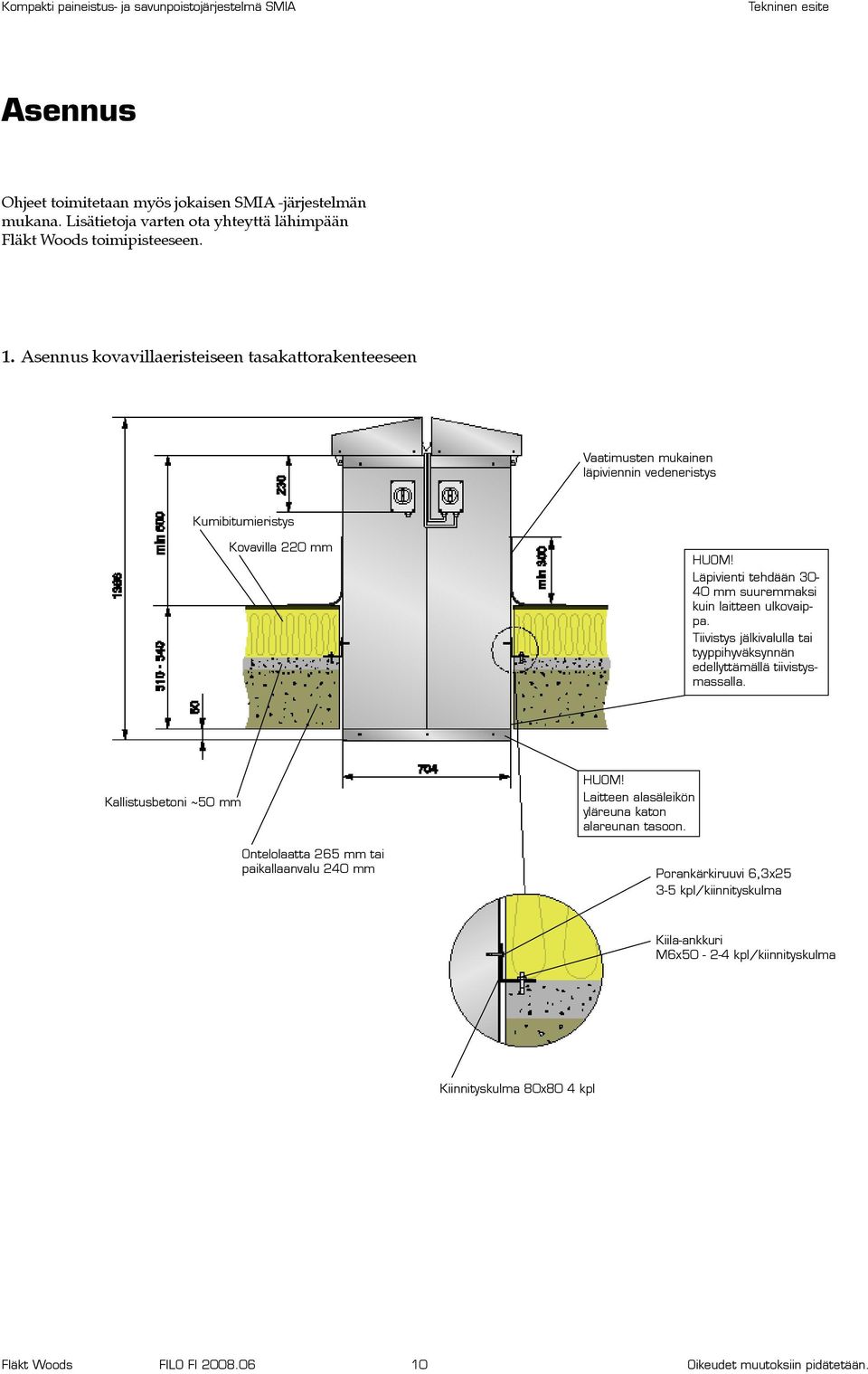

10 Asennus Ohjeet toimitetaan myös jokaisen SMIA -järjestelmän mukana. Lisätietoja varten ota yhteyttä lähimpään Fläkt Woods toimipisteeseen. 1. Asennus kovavillaeristeiseen tasakattorakenteeseen Vaatimusten mukainen läpiviennin vedeneristys Kumibitumieristys Kovavilla 220 mm HUOM! Läpivienti tehdään mm suuremmaksi kuin laitteen ulkovaippa. Tiivistys jälkivalulla tai tyyppihyväksynnän edellyttämällä tiivistysmassalla. Kallistusbetoni ~50 mm Ontelolaatta 265 mm tai paikallaanvalu 240 mm HUOM! Laitteen alasäleikön yläreuna katon alareunan tasoon. Porankärkiruuvi 6,3x kpl/kiinnityskulma Kiila-ankkuri M6x kpl/kiinnityskulma Kiinnityskulma 80x80 4 kpl Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.

11 Asennus ja tuotemerkintä 2. Asennus harjakattorakenteeseen Kiinnitys kansiruuvilla 5x40 tai vastaavalla Porankärkiruuvi 6,3x kpl/kiinnike Kiinnityskulma 80x80 4 kpl Sauman ulkovuoraus jatko-osan mukana toimitettavilla vuorauslevyillä (2kpl). Kiinnitys puhallinyksikön ja jatko-osan ulkovaippaan 4,2x13 itseporautuvilla ruuveilla. Vaatimusten mukainen läpiviennin vedeneristys. Puinen kiinnityskehikko kattotuolien väliin. Jatkokanavan ja puhallinyksikön sisävaipan sauman eristys palokestävällä massalla. Jatko-osan pituus L=max mm, 100 mm tasajaoin Porankärkiruuvi 6,3x kpl/kiinnityskulma Kiila-ankkuri M6x kpl/ kiinnityskulma Palovillaeristeet puhallinyksikön ja jatko-osan väliin leikataan tarvittavan levyisiksi mukana toimitettavista levyistä. HUOM! Läpivienti tehdään mm suuremmaksi kuin laitteen ulkovaippa. Tiivistys jälkivalulla tai tyyppihyväksynnän edellyttämällä tiivistysmassalla. Kiinnityskulma 80x80 4 kpl HUOM! Laitteen alasäleikön yläreuna katon alareunan tasoon. Tuotemerkintä Paineistus- ja savunpoistojärjestelmä SMOKE MASTER SMIA Perustoimitukseen sisältyy: Puhallinyksikkö SMIA-1 Ohjausyksikkö SMIZ-2 Käyttöpaneeli SMIZ-3 Paine-eroanturi SMIZ-4 Osakoodit (erikseen tilattaessa): Puhallinyksikkö SMIA-1 Ohjausyksikkö SMIZ-2 Käyttöpaneeli SMIZ-3 Paine-ero anturi SMIZ-4 Lisävarusteet: Jatko-osa SMIZ-1-aaaa Pituus L (mm) L annettava 100 mm välein, max pituus L=2000, vertaa sivu 6 Savunilmaisin FDRC-2-SMIA Fläkt Woods FILO FI Oikeudet muutoksiin pidätetään.
