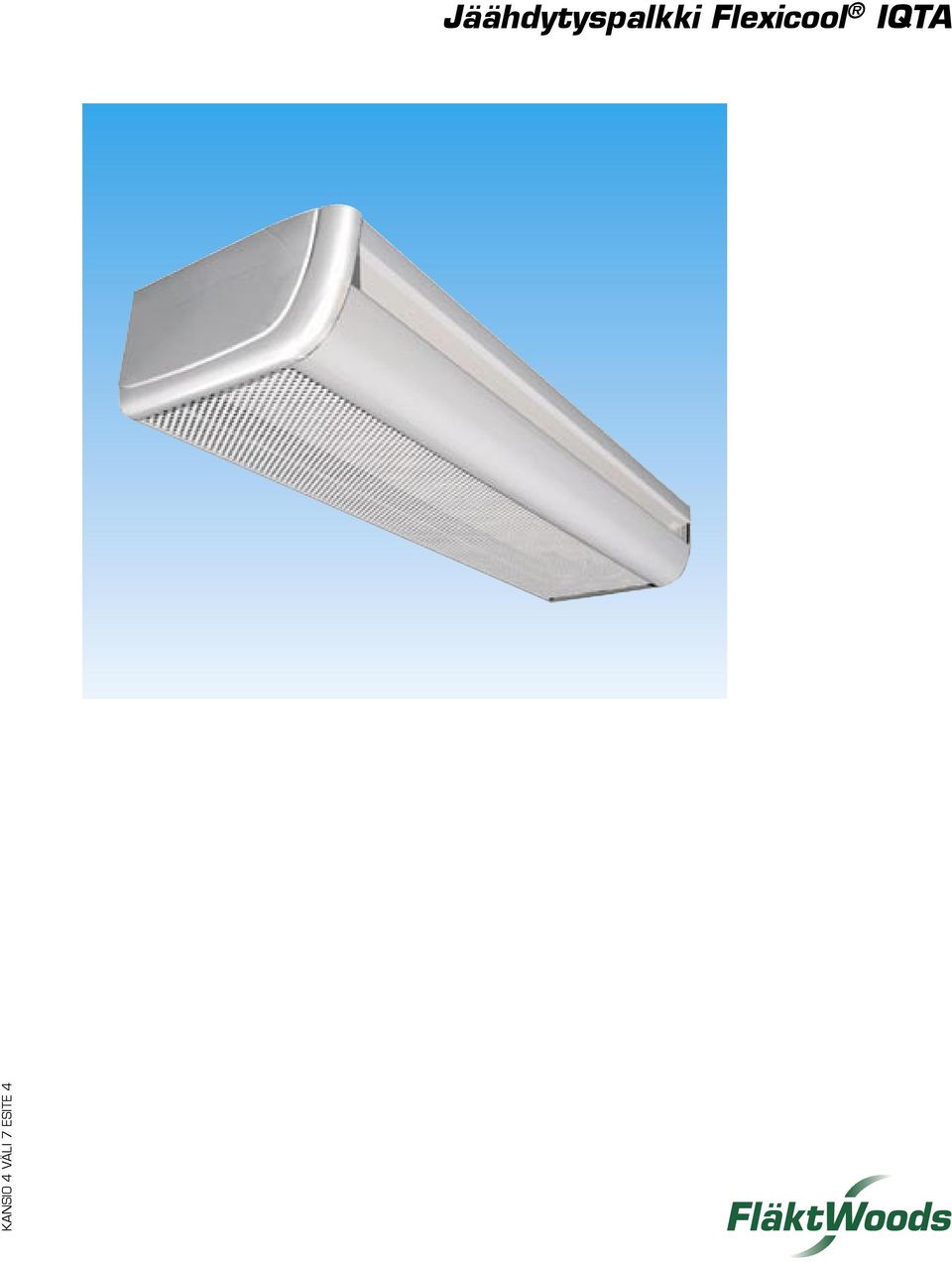

1 KNSIO 4 VÄLI 7 ESITE 4 Jäähdytyspalkki Flexicool IQT

2

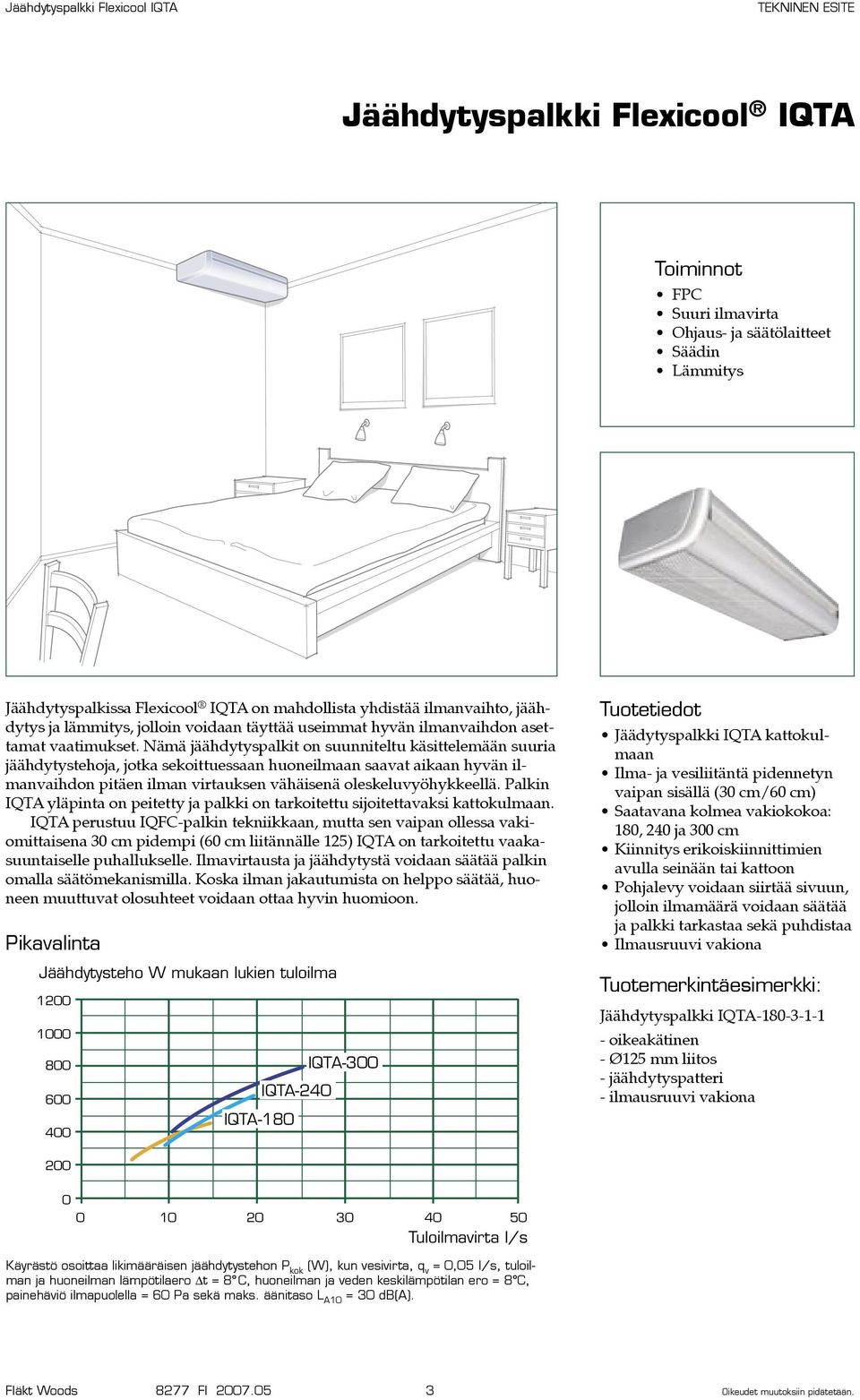

3 Jäähdytyspalkki Flexicool IQT Jäähdytyspalkki Flexicool IQT Toiminnot FPC Suuri ilmavirta Ohjaus- ja säätölaitteet Säädin Lämmitys Jäähdytyspalkissa Flexicool IQT on mahdollista yhdistää ilmanvaihto, jäähdytys ja lämmitys, jolloin voidaan täyttää useimmat hyvän ilmanvaihdon asettamat vaatimukset. Nämä jäähdytyspalkit on suunniteltu käsittelemään suuria jäähdytystehoja, jotka sekoittuessaan huoneilmaan saavat aikaan hyvän ilmanvaihdon pitäen ilman virtauksen vähäisenä oleskeluvyöhykkeellä. Palkin IQT yläpinta on peitetty ja palkki on tarkoitettu sijoitettavaksi kattokulmaan. IQT perustuu IQFC-palkin tekniikkaan, mutta sen vaipan ollessa vakiomittaisena 30 cm pidempi (60 cm liitännälle 125) IQT on tarkoitettu vaakasuuntaiselle puhallukselle. Ilmavirtausta ja jäähdytystä voidaan säätää palkin omalla säätömekanismilla. Koska ilman jakautumista on helppo säätää, huoneen muuttuvat olosuhteet voidaan ottaa hyvin huomioon. Pikavalinta Jäähdytysteho W mukaan lukien tuloilma IQT-180 IQT-240 IQT-300 Tuotetiedot Jäädytyspalkki IQT kattokulmaan Ilma- ja vesiliitäntä pidennetyn vaipan sisällä (30 cm/60 cm) Saatavana kolmea vakiokokoa: 180, 240 ja 300 cm Kiinnitys erikoiskiinnittimien avulla seinään tai kattoon Pohjalevy voidaan siirtää sivuun, jolloin ilmamäärä voidaan säätää ja palkki tarkastaa sekä puhdistaa Ilmausruuvi vakiona Tuotemerkintäesimerkki: Jäähdytyspalkki IQT oikeakätinen - Ø125 mm liitos - jäähdytyspatteri - ilmausruuvi vakiona Tuloilmavirta l/s Käyrästö osoittaa likimääräisen jäähdytystehon P kok (W), kun vesivirta, q v = 0,05 l/s, tuloilman ja huoneilman lämpötilaero t = 8 C, huoneilman ja veden keskilämpötilan ero = 8 C, painehäviö ilmapuolella = 60 Pa sekä maks. äänitaso L 10 = 30 db(). Fläkt Woods 8277 FI

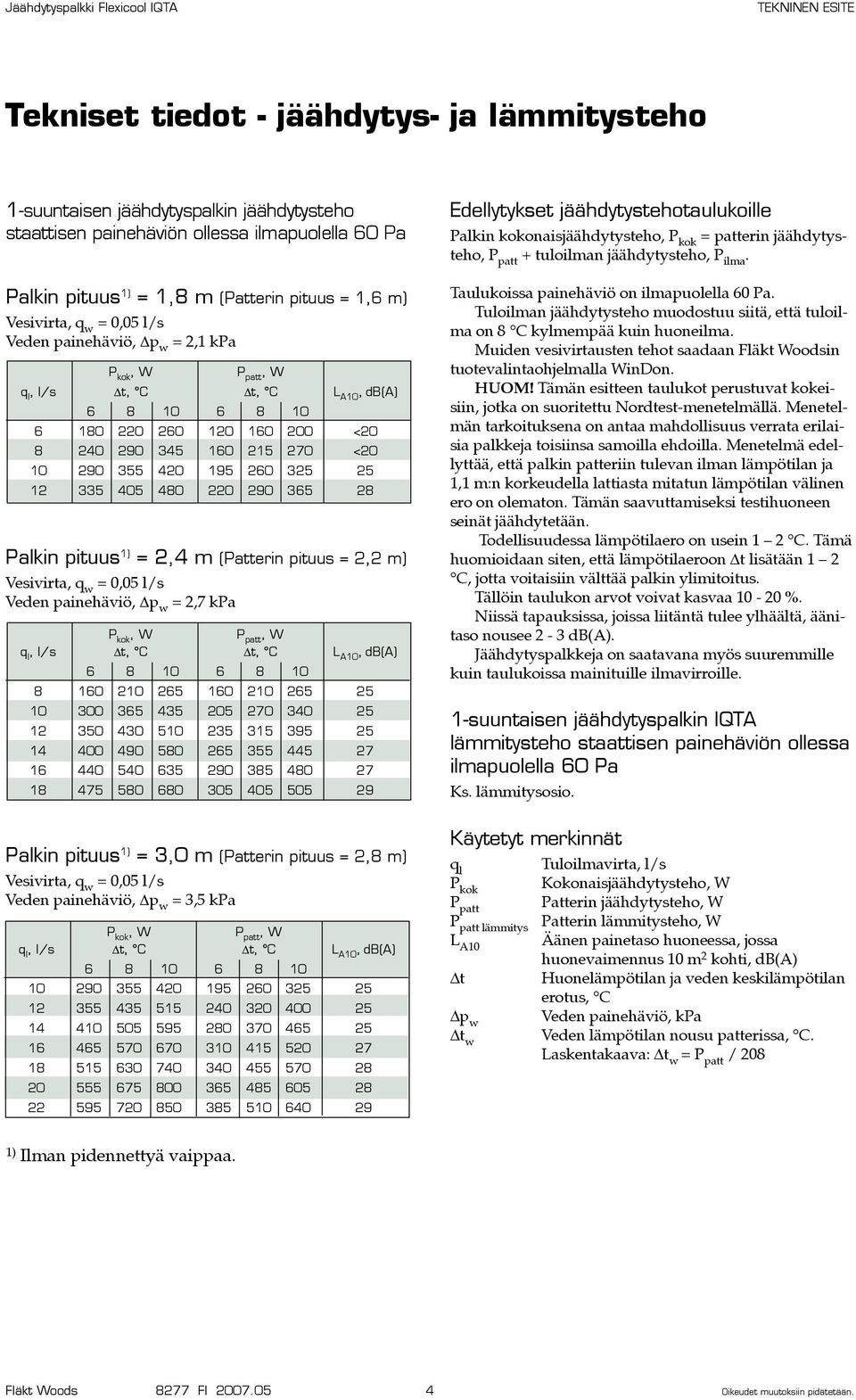

4 Jäähdytyspalkki Flexicool IQT Tekniset tiedot - jäähdytys- ja lämmitysteho 1-suuntaisen jäähdytyspalkin jäähdytysteho staattisen painehäviön ollessa ilmapuolella 60 Pa Palkin pituus 1) = 1,8 m (Patterin pituus = 1,6 m) Vesivirta, q w = 0,05 l/s Veden painehäviö, p w = 2,1 kpa P kok q l, l/s t, C t, C L 10, db() < < Palkin pituus 1) = 2,4 m (Patterin pituus = 2,2 m) Vesivirta, q w = 0,05 l/s Veden painehäviö, p w = 2,7 kpa P kok q l, l/s t, C t, C L 10, db() Palkin pituus 1) = 3,0 m (Patterin pituus = 2,8 m) Vesivirta, q w = 0,05 l/s Veden painehäviö, p w = 3,5 kpa P kok q l, l/s t, C t, C L 10, db() Edellytykset jäähdytystehotaulukoille Palkin kokonaisjäähdytysteho, P kok = patterin jäähdytysteho, + tuloilman jäähdytysteho, P ilma. Taulukoissa painehäviö on ilmapuolella 60 Pa. Tuloilman jäähdytysteho muodostuu siitä, että tuloilma on 8 C kylmempää kuin huoneilma. Muiden vesivirtausten tehot saadaan Fläkt Woodsin tuotevalintaohjelmalla WinDon. HUOM! Tämän esitteen taulukot perustuvat kokeisiin, jotka on suoritettu Nordtest-menetelmällä. Menetelmän tarkoituksena on antaa mahdollisuus verrata erilaisia palkkeja toisiinsa samoilla ehdoilla. Menetelmä edellyttää, että palkin patteriin tulevan ilman lämpötilan ja 1,1 m:n korkeudella lattiasta mitatun lämpötilan välinen ero on olematon. Tämän saavuttamiseksi testihuoneen seinät jäähdytetään. Todellisuudessa lämpötilaero on usein 1 2 C. Tämä huomioidaan siten, että lämpötilaeroon t lisätään 1 2 C, jotta voitaisiin välttää palkin ylimitoitus. Tällöin taulukon arvot voivat kasvaa %. Niissä tapauksissa, joissa liitäntä tulee ylhäältä, äänitaso nousee 2-3 db(). Jäähdytyspalkkeja on saatavana myös suuremmille kuin taulukoissa mainituille ilmavirroille. 1-suuntaisen jäähdytyspalkin IQT lämmitysteho staattisen painehäviön ollessa ilmapuolella 60 Pa Ks. lämmitysosio. Käytetyt merkinnät q l Tuloilmavirta, l/s P kok Kokonaisjäähdytysteho Patterin jäähdytysteho lämmitys Patterin lämmitysteho L 10 Äänen painetaso huoneessa, jossa huonevaimennus 10 m 2 kohti, db() t Huonelämpötilan ja veden keskilämpötilan erotus, C p w Veden painehäviö, kpa t w Veden lämpötilan nousu patterissa, C. Laskentakaava: t w = / 208 1) Ilman pidennettyä vaippaa. Fläkt Woods 8277 FI

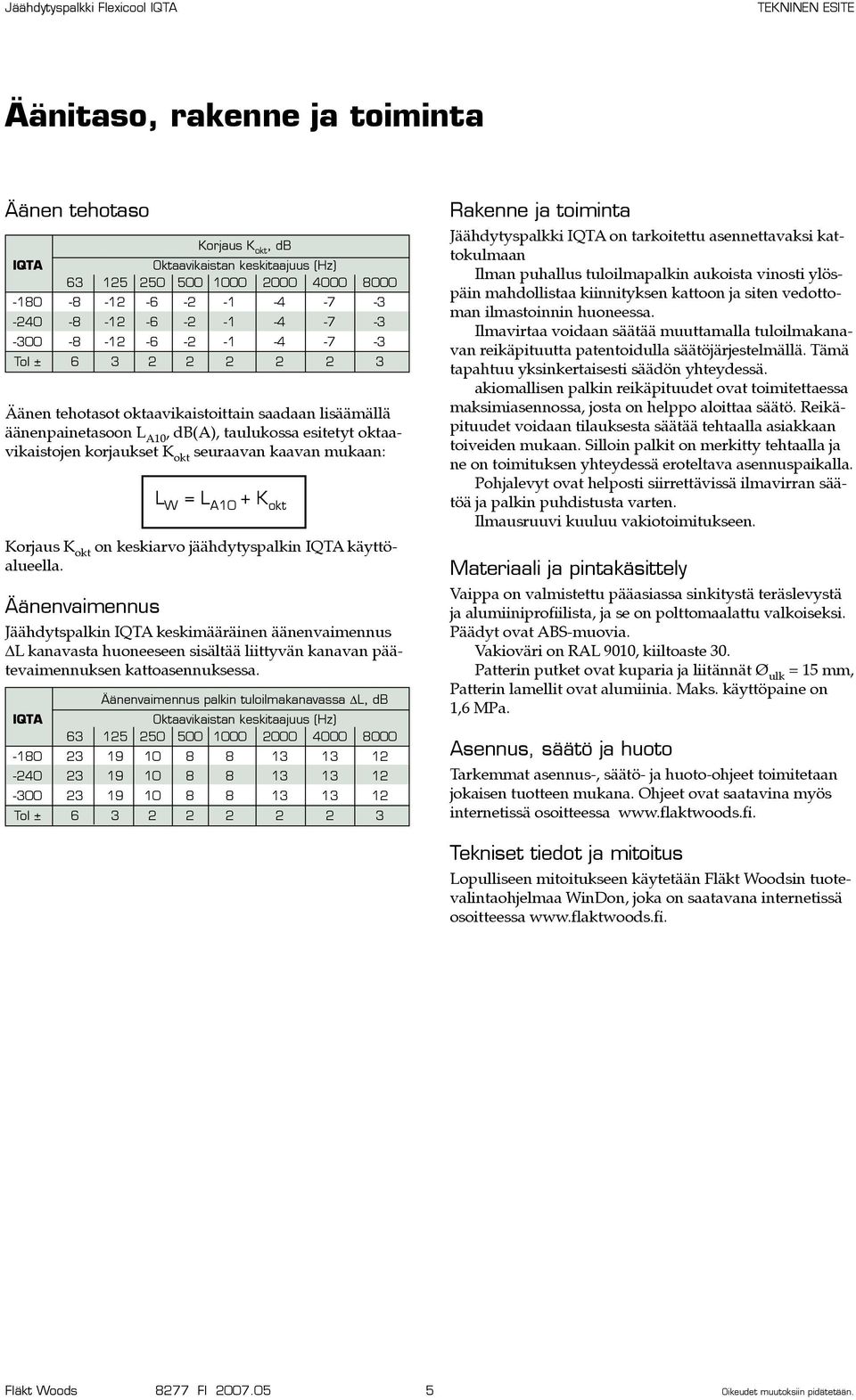

5 Jäähdytyspalkki Flexicool IQT Äänitaso, rakenne ja toiminta Äänen tehotaso IQT Korjaus K okt, db Oktaavikaistan keskitaajuus (Hz) Tol ± Äänen tehotasot oktaavikaistoittain saadaan lisäämällä äänenpainetasoon L 10, db(), taulukossa esitetyt oktaavikaistojen korjaukset K okt seuraavan kaavan mukaan: Korjaus K okt on keskiarvo jäähdytyspalkin IQT käyttöalueella. Äänenvaimennus Jäähdytspalkin IQT keskimääräinen äänenvaimennus L kanavasta huoneeseen sisältää liittyvän kanavan päätevaimennuksen kattoasennuksessa. IQT L W = L 10 + K okt Äänenvaimennus palkin tuloilmakanavassa L, db Oktaavikaistan keskitaajuus (Hz) Tol ± Rakenne ja toiminta Jäähdytyspalkki IQT on tarkoitettu asennettavaksi kattokulmaan Ilman puhallus tuloilmapalkin aukoista vinosti ylöspäin mahdollistaa kiinnityksen kattoon ja siten vedottoman ilmastoinnin huoneessa. Ilmavirtaa voidaan säätää muuttamalla tuloilmakanavan reikäpituutta patentoidulla säätöjärjestelmällä. Tämä tapahtuu yksinkertaisesti säädön yhteydessä. akiomallisen palkin reikäpituudet ovat toimitettaessa maksimiasennossa, josta on helppo aloittaa säätö. Reikäpituudet voidaan tilauksesta säätää tehtaalla asiakkaan toiveiden mukaan. Silloin palkit on merkitty tehtaalla ja ne on toimituksen yhteydessä eroteltava asennuspaikalla. Pohjalevyt ovat helposti siirrettävissä ilmavirran säätöä ja palkin puhdistusta varten. Ilmausruuvi kuuluu vakiotoimitukseen. Materiaali ja pintakäsittely Vaippa on valmistettu pääasiassa sinkitystä teräslevystä ja alumiiniprofiilista, ja se on polttomaalattu valkoiseksi. Päädyt ovat BS-muovia. Vakioväri on RL 9010, kiiltoaste 30. Patterin putket ovat kuparia ja liitännät Ø ulk = 15 mm, Patterin lamellit ovat alumiinia. Maks. käyttöpaine on 1,6 MPa. sennus, säätö ja huoto Tarkemmat asennus-, säätö- ja huoto-ohjeet toimitetaan jokaisen tuotteen mukana. Ohjeet ovat saatavina myös internetissä osoitteessa Tekniset tiedot ja mitoitus Lopulliseen mitoitukseen käytetään Fläkt Woodsin tuotevalintaohjelmaa WinDon, joka on saatavana internetissä osoitteessa Fläkt Woods 8277 FI

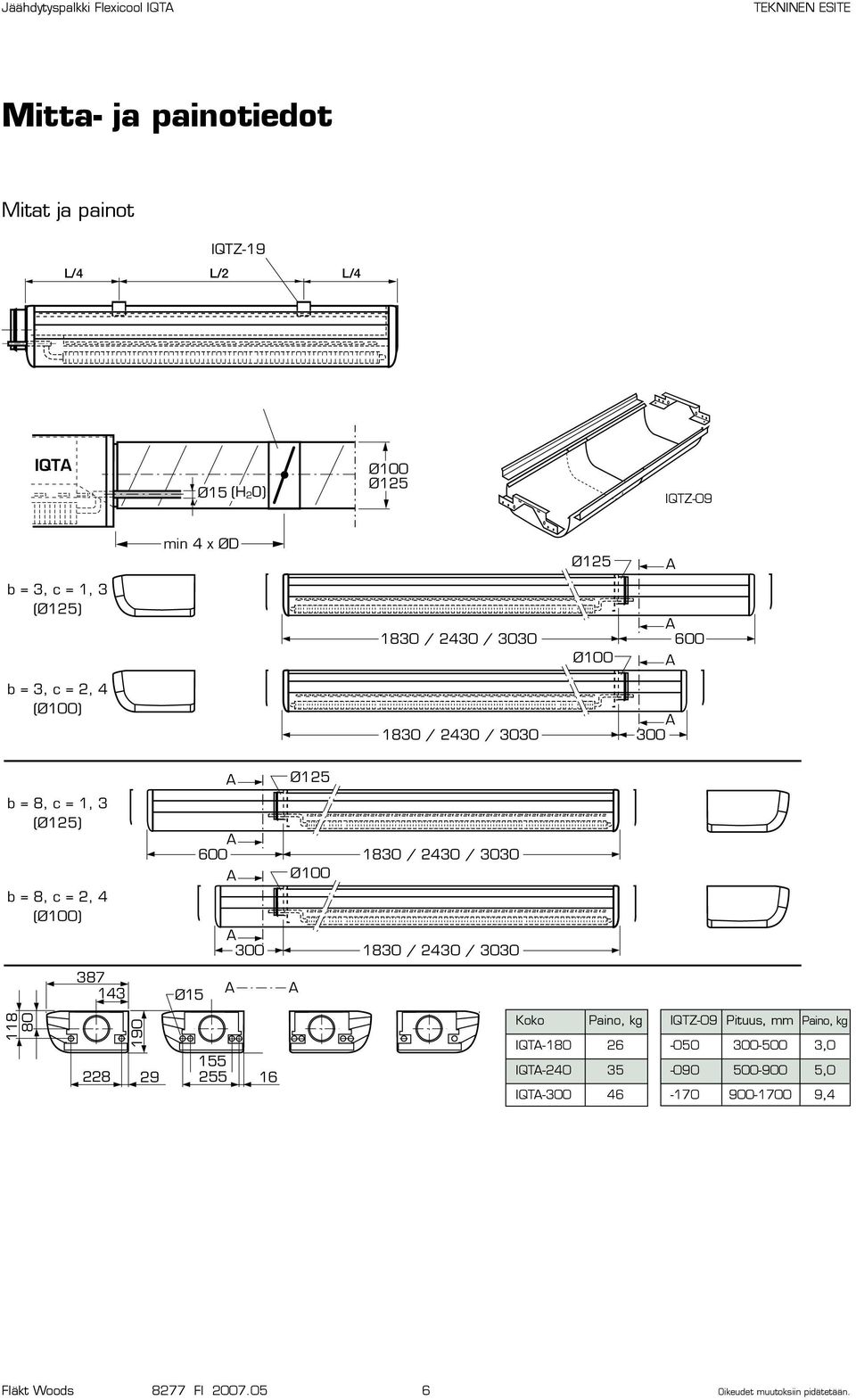

6 Jäähdytyspalkki Flexicool IQT Mitta- ja painotiedot Mitat ja painot IQTZ-19 L/4 L/2 L/4 BDEP IQT Ø15 (H 2 O) Ø100 Ø125 IQTZ-09 min 4 x ØD Ø125 b = 3, c = 1, 3 (Ø125) 1830 / 2430 / Ø100 b = 3, c = 2, 4 (Ø100) 1830 / 2430 / b = 8, c = 1, 3 (Ø125) b = 8, c = 2, 4 (Ø100) Ø Ø125 Ø / 2430 / / 2430 / Koko Paino, kg IQT IQT IQT IQTZ-09 Pituus, mm Paino, kg , , ,4 Fläkt Woods 8277 FI

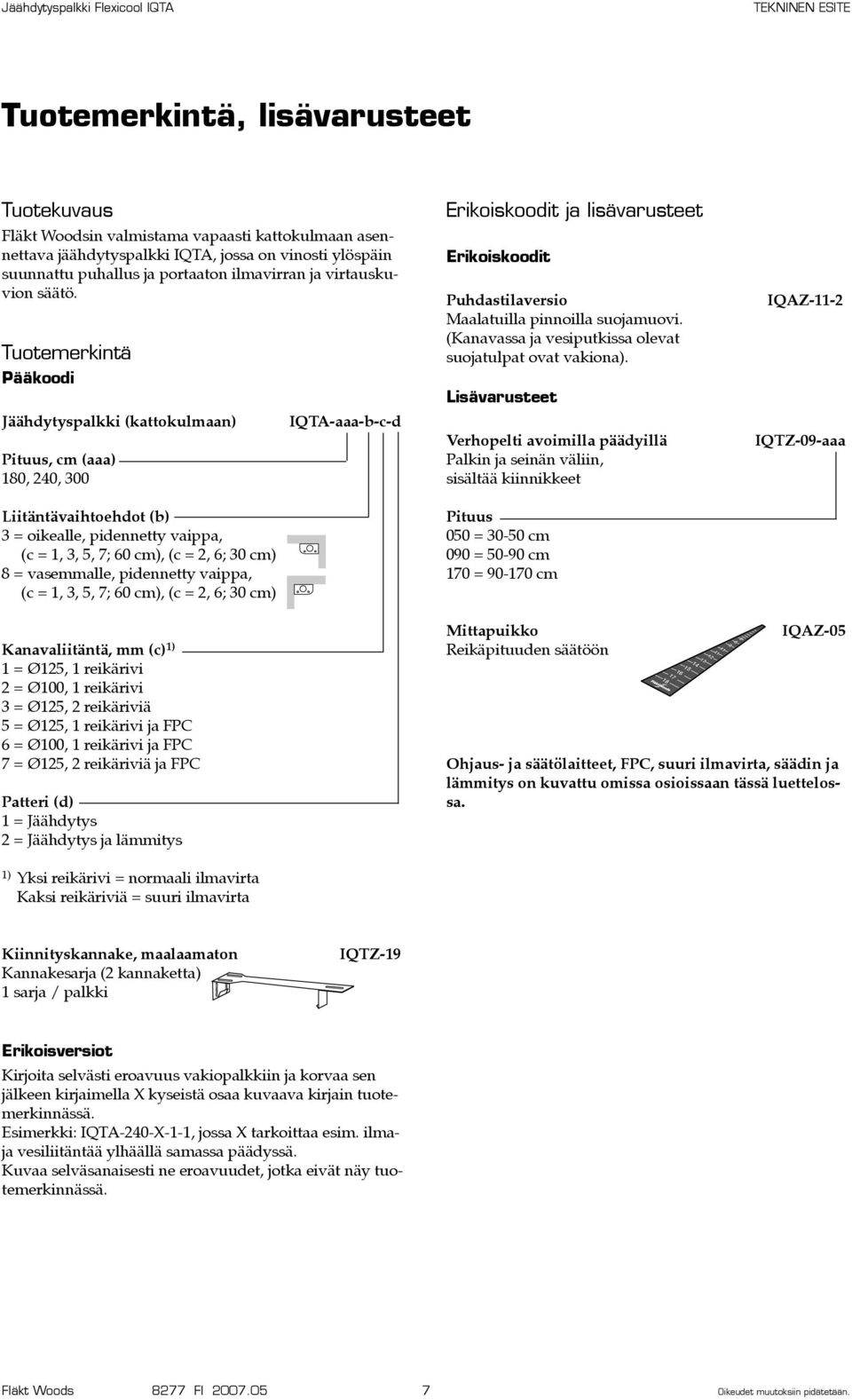

7 Jäähdytyspalkki Flexicool IQT Tuotemerkintä, lisävarusteet Tuotekuvaus Fläkt Woodsin valmistama vapaasti kattokulmaan asennettava jäähdytyspalkki IQT, jossa on vinosti ylöspäin suunnattu puhallus ja portaaton ilmavirran ja virtauskuvion säätö. Tuotemerkintä Pääkoodi Jäähdytyspalkki (kattokulmaan) Pituus, cm (aaa) 180, 240, 300 Liitäntävaihtoehdot (b) 3 = oikealle, pidennetty vaippa, (c = 1, 3, 5, 7; 60 cm), (c = 2, 6; 30 cm) 8 = vasemmalle, pidennetty vaippa, (c = 1, 3, 5, 7; 60 cm), (c = 2, 6; 30 cm) IQT-aaa-b-c-d Erikoiskoodit ja lisävarusteet Erikoiskoodit Puhdastilaversio Maalatuilla pinnoilla suojamuovi. (Kanavassa ja vesiputkissa olevat suojatulpat ovat vakiona). Lisävarusteet Verhopelti avoimilla päädyillä Palkin ja seinän väliin, sisältää kiinnikkeet Pituus 050 = cm 090 = cm 170 = cm IQZ-11-2 IQTZ-09-aaa Kanavaliitäntä, mm (c) 1) 1 = Ø125, 1 reikärivi 2 = Ø100, 1 reikärivi 3 = Ø125, 2 reikäriviä 5 = Ø125, 1 reikärivi ja FPC 6 = Ø100, 1 reikärivi ja FPC 7 = Ø125, 2 reikäriviä ja FPC Patteri (d) 1 = Jäähdytys 2 = Jäähdytys ja lämmitys Mittapuikko Reikäpituuden säätöön IQZ-05 Ohjaus- ja säätölaitteet, FPC, suuri ilmavirta, säädin ja lämmitys on kuvattu omissa osioissaan tässä luettelossa ) Yksi reikärivi = normaali ilmavirta Kaksi reikäriviä = suuri ilmavirta Kiinnityskannake, maalaamaton Kannakesarja (2 kannaketta) 1 sarja / palkki IQTZ-19 Erikoisversiot Kirjoita selvästi eroavuus vakiopalkkiin ja korvaa sen jälkeen kirjaimella X kyseistä osaa kuvaava kirjain tuotemerkinnässä. Esimerkki: IQT-240-X-1-1, jossa X tarkoittaa esim. ilmaja vesiliitäntää ylhäällä samassa päädyssä. Kuvaa selväsanaisesti ne eroavuudet, jotka eivät näy tuotemerkinnässä. Fläkt Woods 8277 FI

8 We Bring ir to Life Fläkt Woods Oy on johtava ilmankäsittelyn asiantuntija Suomessa. Palveluksessamme on yli 500 henkilöä ja liikevaihtomme on yli 100 miljoonaa euroa. Fläkt Woods Oy kuuluu kansainväliseen Fläkt Woods Groupiin, joka toimii 30 maassa ja työllistää yli 3000 ihmistä. Tuote- ja palveluvalikoimaamme kuuluvat kaikki keskeiset ilmankäsittelyn alueet sekä työ- ja vapaa-ajan ympäristöissä että teollisuuden tuotantoprosesseissa. Ratkaisumme ovat laadukkaita, ympäristömyötäisiä ja kokonaistaloudellisesti tehokkaita. IQT/FIN/FIFLO 05.07/ Fläkt Woods Oy Kalevantie 39, TURKU p f w Myynti: Espoo: PL 5, Espoo p f Kuopio: Microkatu 1, Kuopio p f Oulu: Kiilakiventie 1, Oulu p f Toijala: PL 6, Toijala p f Turku: Kalevantie 39, Turku p f Vaasa: PL 607, Vaasa p f Varkaus: Wredenkatu 2, Varkaus p f
