1 PCs konsoli Konsolijärjestelmä palkkien tukemiseen Versio: fi /0 Laskentanormit: EC+NA Tekninen käyttöohje

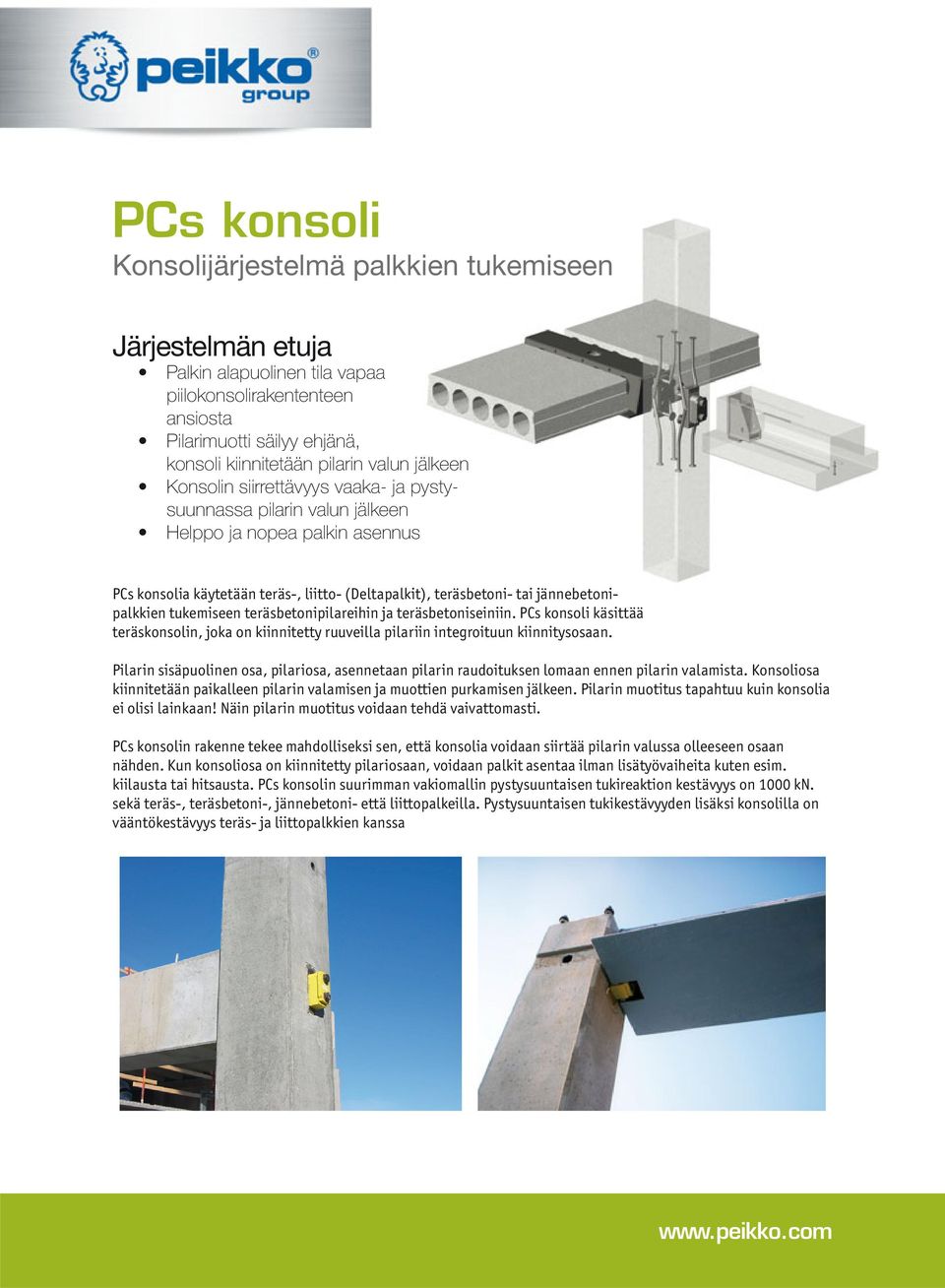

2 PCs konsoli Konsolijärjestelmä palkkien tukemiseen Järjestelmän etuja Palkin alapuolinen tila vapaa piilokonsolirakententeen ansiosta Pilarimuotti säilyy ehjänä, konsoli kiinnitetään pilarin valun jälkeen Konsolin siirrettävyys vaaka- ja pystysuunnassa pilarin valun jälkeen Helppo ja nopea palkin asennus PCs konsolia käytetään teräs-, liitto- (Deltapalkit), teräsbetoni- tai jännebetonipalkkien tukemiseen teräsbetonipilareihin ja teräsbetoniseiniin. PCs konsoli käsittää teräskonsolin, joka on kiinnitetty ruuveilla pilariin integroituun kiinnitysosaan. Pilarin sisäpuolinen osa, pilariosa, asennetaan pilarin raudoituksen lomaan ennen pilarin valamista. Konsoliosa kiinnitetään paikalleen pilarin valamisen ja muottien purkamisen jälkeen. Pilarin muotitus tapahtuu kuin konsolia ei olisi lainkaan! Näin pilarin muotitus voidaan tehdä vaivattomasti. PCs konsolin rakenne tekee mahdolliseksi sen, että konsolia voidaan siirtää pilarin valussa olleeseen osaan nähden. Kun konsoliosa on kiinnitetty pilariosaan, voidaan palkit asentaa ilman lisätyövaiheita kuten esim. kiilausta tai hitsausta. PCs konsolin suurimman vakiomallin pystysuuntaisen tukireaktion kestävyys on 000 kn. sekä teräs-, teräsbetoni-, jännebetoni- että liittopalkeilla. Pystysuuntaisen tukikestävyyden lisäksi konsolilla on vääntökestävyys teräs- ja liittopalkkien kanssa

3 Sisällysluettelo Tietoa PCs konsolista 4. PCs konsolin ominaisuudet...4. Rakenteellinen toiminta Käytön rajoitukset Kuormitus- ja ympäristöolosuhteet 6.. Toiminta pilarin ja seinän kanssa 6.. Konsolin sijainti 9..4 Palkin sijainti 0. Muita ominaisuuksia Kestävyydet...4 PCs konsolin valitseminen 7 Liite A Lisäraudoitus Liite Laskentaesimerkit 9 Liite C Käyttösovellus Asentaminen viimeinen aukeama PCs konsolin asentaminen...4 Elementtitehtaalla ennen pilarin valua Elementtitehtaalla pilarin valamisen jälkeen Työmaalla

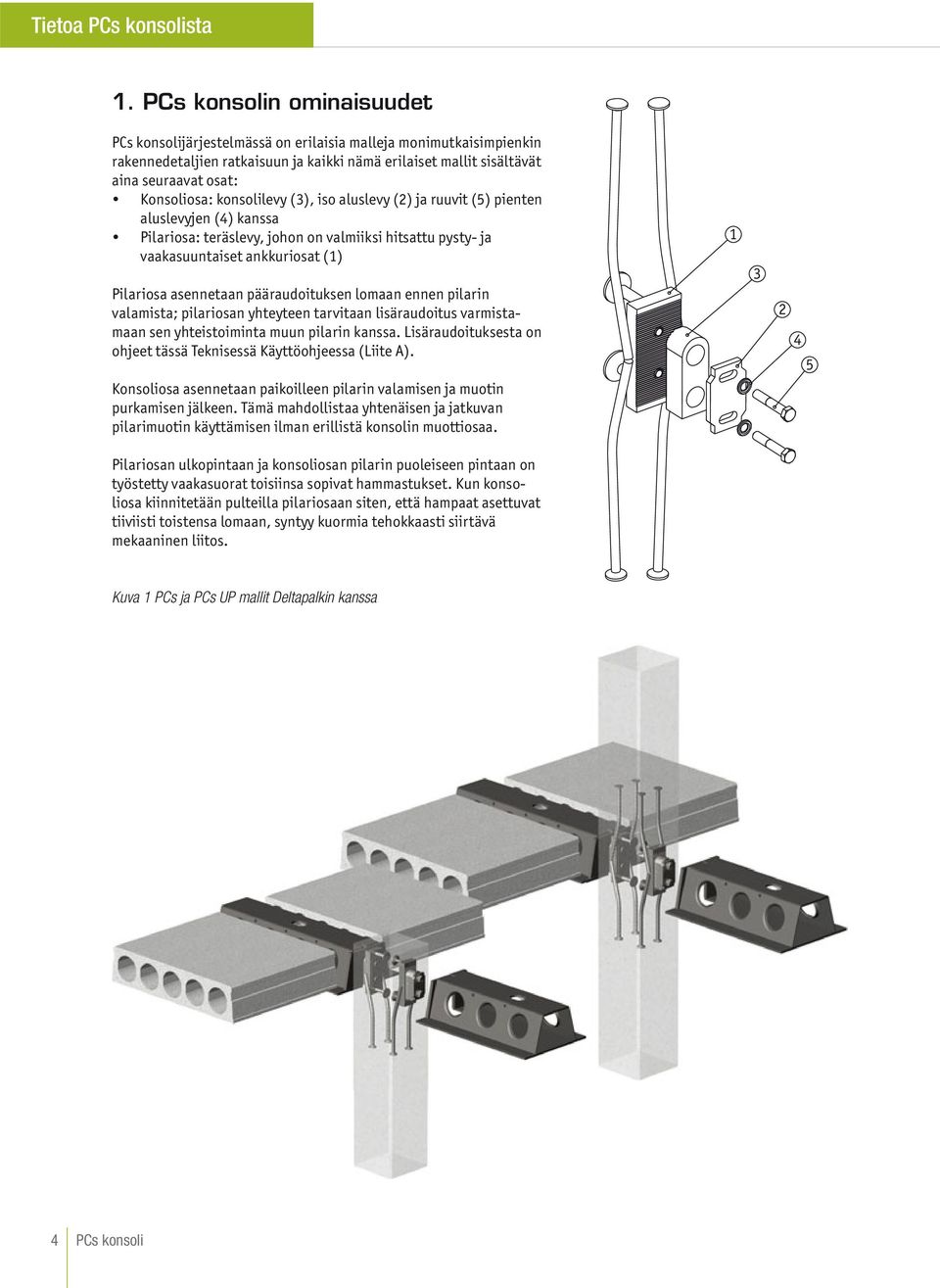

4 Tietoa PCs konsolista. PCs konsolin ominaisuudet PCs konsolijärjestelmässä on erilaisia malleja monimutkaisimpienkin rakennedetaljien ratkaisuun ja kaikki nämä erilaiset mallit sisältävät aina seuraavat osat: Konsoliosa: konsolilevy (), iso aluslevy () ja ruuvit (5) pienten aluslevyjen (4) kanssa Pilariosa: teräslevy, johon on valmiiksi hitsattu pysty- ja vaakasuuntaiset ankkuriosat () Pilariosa asennetaan pääraudoituksen lomaan ennen pilarin valamista; pilariosan yhteyteen tarvitaan lisäraudoitus varmistamaan sen yhteistoiminta muun pilarin kanssa. Lisäraudoituksesta on ohjeet tässä Teknisessä Käyttöohjeessa (Liite A). Konsoliosa asennetaan paikoilleen pilarin valamisen ja muotin purkamisen jälkeen. Tämä mahdollistaa yhtenäisen ja jatkuvan pilarimuotin käyttämisen ilman erillistä konsolin muottiosaa. 4 5 Pilariosan ulkopintaan ja konsoliosan pilarin puoleiseen pintaan on työstetty vaakasuorat toisiinsa sopivat hammastukset. Kun konsoliosa kiinnitetään pulteilla pilariosaan siten, että hampaat asettuvat tiiviisti toistensa lomaan, syntyy kuormia tehokkaasti siirtävä mekaaninen liitos. Kuva PCs ja PCs UP mallit Deltapalkin kanssa 4 PCs konsoli

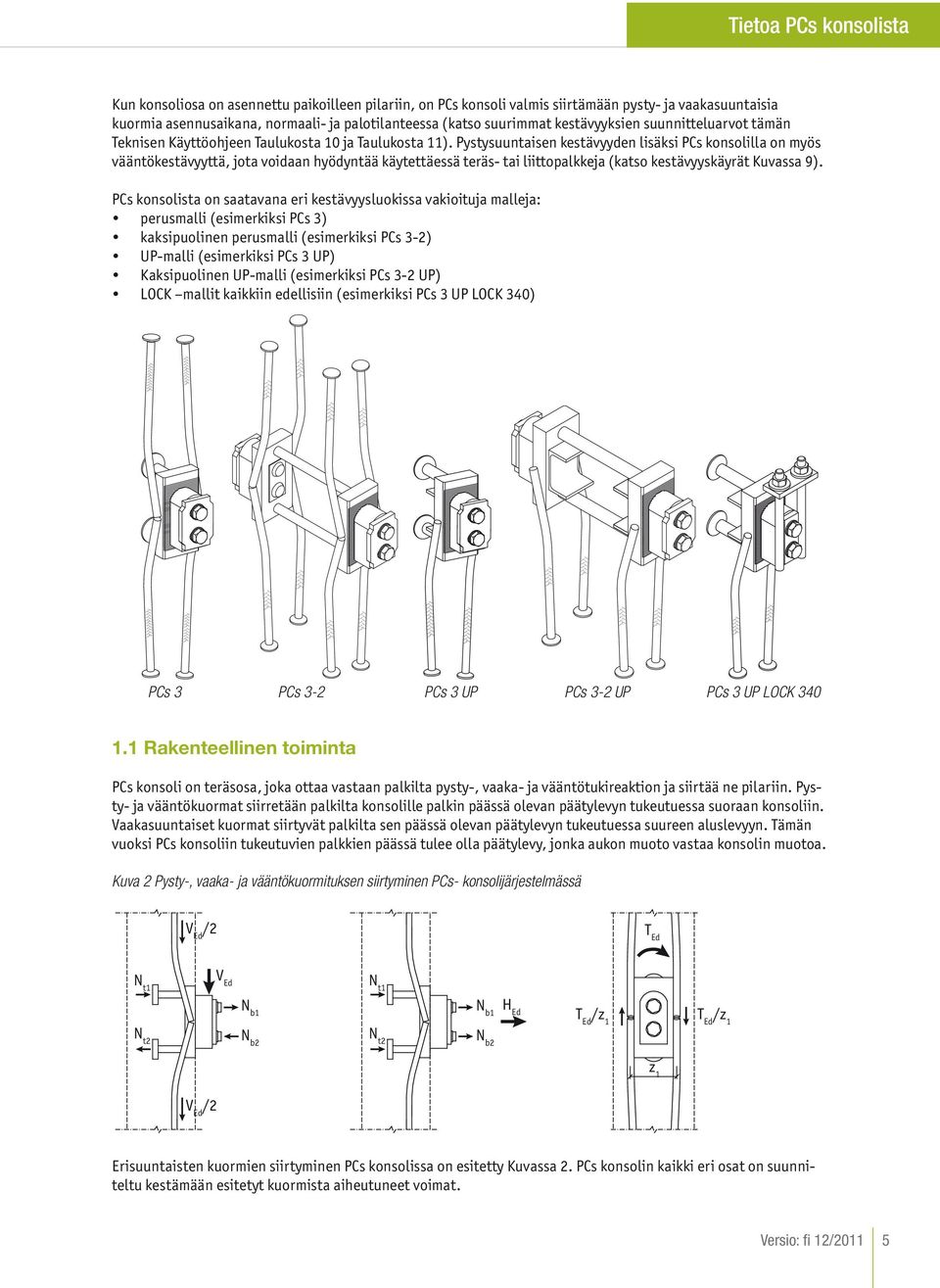

5 Tietoa PCs konsolista Kun konsoliosa on asennettu paikoilleen pilariin, on PCs konsoli valmis siirtämään pysty- ja vaakasuuntaisia kuormia asennusaikana, normaali- ja palotilanteessa (katso suurimmat kestävyyksien suunnitteluarvot tämän Teknisen Käyttöohjeen Taulukosta 0 ja Taulukosta ). Pystysuuntaisen kestävyyden lisäksi PCs konsolilla on myös vääntökestävyyttä, jota voidaan hyödyntää käytettäessä teräs- tai liittopalkkeja (katso kestävyyskäyrät Kuvassa 9). PCs konsolista on saatavana eri kestävyysluokissa vakioituja malleja: perusmalli (esimerkiksi PCs ) kaksipuolinen perusmalli (esimerkiksi PCs -) UP-malli (esimerkiksi PCs UP) Kaksipuolinen UP-malli (esimerkiksi PCs - UP) LOCK mallit kaikkiin edellisiin (esimerkiksi PCs UP LOCK 40) PCs PCs - PCs UP PCs - UP PCs UP LOCK 40. Rakenteellinen toiminta PCs konsoli on teräsosa, joka ottaa vastaan palkilta pysty-, vaaka- ja vääntötukireaktion ja siirtää ne pilariin. Pysty- ja vääntökuormat siirretään palkilta konsolille palkin päässä olevan päätylevyn tukeutuessa suoraan konsoliin. Vaakasuuntaiset kuormat siirtyvät palkilta sen päässä olevan päätylevyn tukeutuessa suureen aluslevyyn. Tämän vuoksi PCs konsoliin tukeutuvien palkkien päässä tulee olla päätylevy, jonka aukon muoto vastaa konsolin muotoa. Kuva Pysty-, vaaka- ja vääntökuormituksen siirtyminen PCs- konsolijärjestelmässä V Ed / T Ed N t V Ed N t HEd TEd/z TEd/z N b N b N t N b N t N b z V Ed / Erisuuntaisten kuormien siirtyminen PCs konsolissa on esitetty Kuvassa. PCs konsolin kaikki eri osat on suunniteltu kestämään esitetyt kuormista aiheutuneet voimat. Versio: fi /0 5

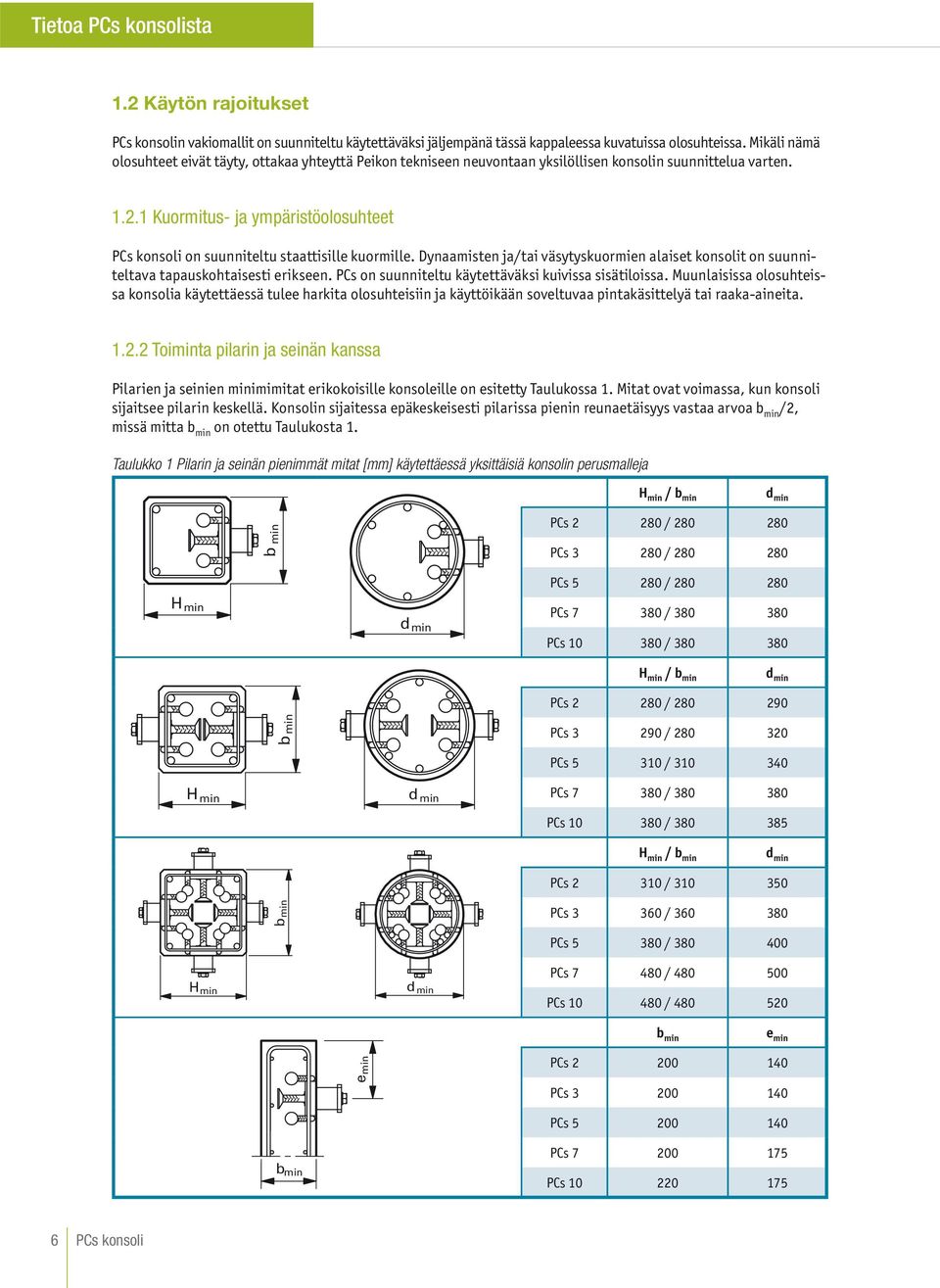

6 Tietoa PCs konsolista. Käytön rajoitukset PCs konsolin vakiomallit on suunniteltu käytettäväksi jäljempänä tässä kappaleessa kuvatuissa olosuhteissa. Mikäli nämä olosuhteet eivät täyty, ottakaa yhteyttä Peikon tekniseen neuvontaan yksilöllisen konsolin suunnittelua varten... Kuormitus- ja ympäristöolosuhteet PCs konsoli on suunniteltu staattisille kuormille. Dynaamisten ja/tai väsytyskuormien alaiset konsolit on suunniteltava tapauskohtaisesti erikseen. PCs on suunniteltu käytettäväksi kuivissa sisätiloissa. Muunlaisissa olosuhteissa konsolia käytettäessä tulee harkita olosuhteisiin ja käyttöikään soveltuvaa pintakäsittelyä tai raaka-aineita... Toiminta pilarin ja seinän kanssa Pilarien ja seinien minimimitat erikokoisille konsoleille on esitetty Taulukossa. Mitat ovat voimassa, kun konsoli sijaitsee pilarin keskellä. Konsolin sijaitessa epäkeskeisesti pilarissa pienin reunaetäisyys vastaa arvoa b min /, missä mitta b min on otettu Taulukosta. Taulukko Pilarin ja seinän pienimmät mitat [mm] käytettäessä yksittäisiä konsolin perusmalleja H min / b min d min b min PCs 80 / PCs 80 / H min d min PCs 5 80 / PCs 7 80 / PCs 0 80 / H min / b min d min PCs 80 / b min PCs 90 / 80 0 H min d min PCs 5 0 / 0 40 PCs 7 80 / PCs 0 80 / H min / b min d min PCs 0 / 0 50 bmin PCs 60 / PCs 5 80 / H min d min PCs / PCs / b min e min e min PCs PCs PCs b min PCs PCs PCs konsoli

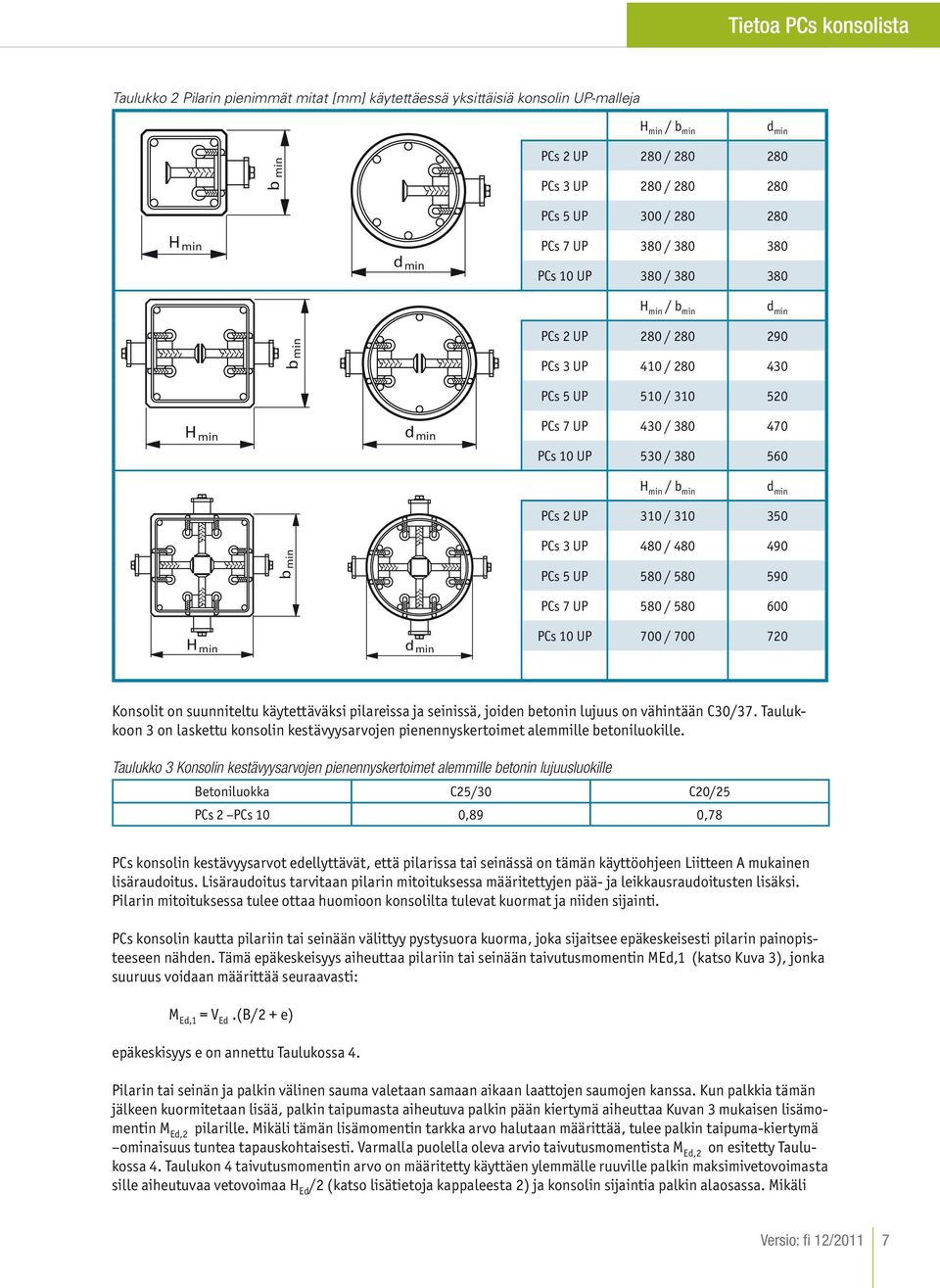

7 Tietoa PCs konsolista Taulukko Pilarin pienimmät mitat [mm] käytettäessä yksittäisiä konsolin UP-malleja H min / b min d min b min PCs UP 80 / PCs UP 80 / H min d min PCs 5 UP 00 / PCs 7 UP 80 / PCs 0 UP 80 / H min / b min d min b min PCs UP 80 / PCs UP 40 / H min d min PCs 5 UP 50 / 0 50 PCs 7 UP 40 / PCs 0 UP 50 / H min / b min d min PCs UP 0 / 0 50 b min PCs UP 480 / PCs 5 UP 580 / H min d min PCs 7 UP 580 / PCs 0 UP 700 / Konsolit on suunniteltu käytettäväksi pilareissa ja seinissä, joiden betonin lujuus on vähintään C0/7. Taulukkoon on laskettu konsolin kestävyysarvojen pienennyskertoimet alemmille betoniluokille. Taulukko Konsolin kestävyysarvojen pienennyskertoimet alemmille betonin lujuusluokille etoniluokka C5/0 C0/5 PCs PCs 0 0,89 0,78 PCs konsolin kestävyysarvot edellyttävät, että pilarissa tai seinässä on tämän käyttöohjeen Liitteen A mukainen lisäraudoitus. Lisäraudoitus tarvitaan pilarin mitoituksessa määritettyjen pää- ja leikkausraudoitusten lisäksi. Pilarin mitoituksessa tulee ottaa huomioon konsolilta tulevat kuormat ja niiden sijainti. PCs konsolin kautta pilariin tai seinään välittyy pystysuora kuorma, joka sijaitsee epäkeskeisesti pilarin painopisteeseen nähden. Tämä epäkeskeisyys aiheuttaa pilariin tai seinään taivutusmomentin MEd, (katso Kuva ), jonka suuruus voidaan määrittää seuraavasti: M Ed, = V Ed.(/ + e) epäkeskisyys e on annettu Taulukossa 4. Pilarin tai seinän ja palkin välinen sauma valetaan samaan aikaan laattojen saumojen kanssa. Kun palkkia tämän jälkeen kuormitetaan lisää, palkin taipumasta aiheutuva palkin pään kiertymä aiheuttaa Kuvan mukaisen lisämomentin M Ed, pilarille. Mikäli tämän lisämomentin tarkka arvo halutaan määrittää, tulee palkin taipuma-kiertymä ominaisuus tuntea tapauskohtaisesti. Varmalla puolella oleva arvio taivutusmomentista M Ed, on esitetty Taulukossa 4. Taulukon 4 taivutusmomentin arvo on määritetty käyttäen ylemmälle ruuville palkin maksimivetovoimasta sille aiheutuvaa vetovoimaa H Ed / (katso lisätietoja kappaleesta ) ja konsolin sijaintia palkin alaosassa. Mikäli Versio: fi /0 7

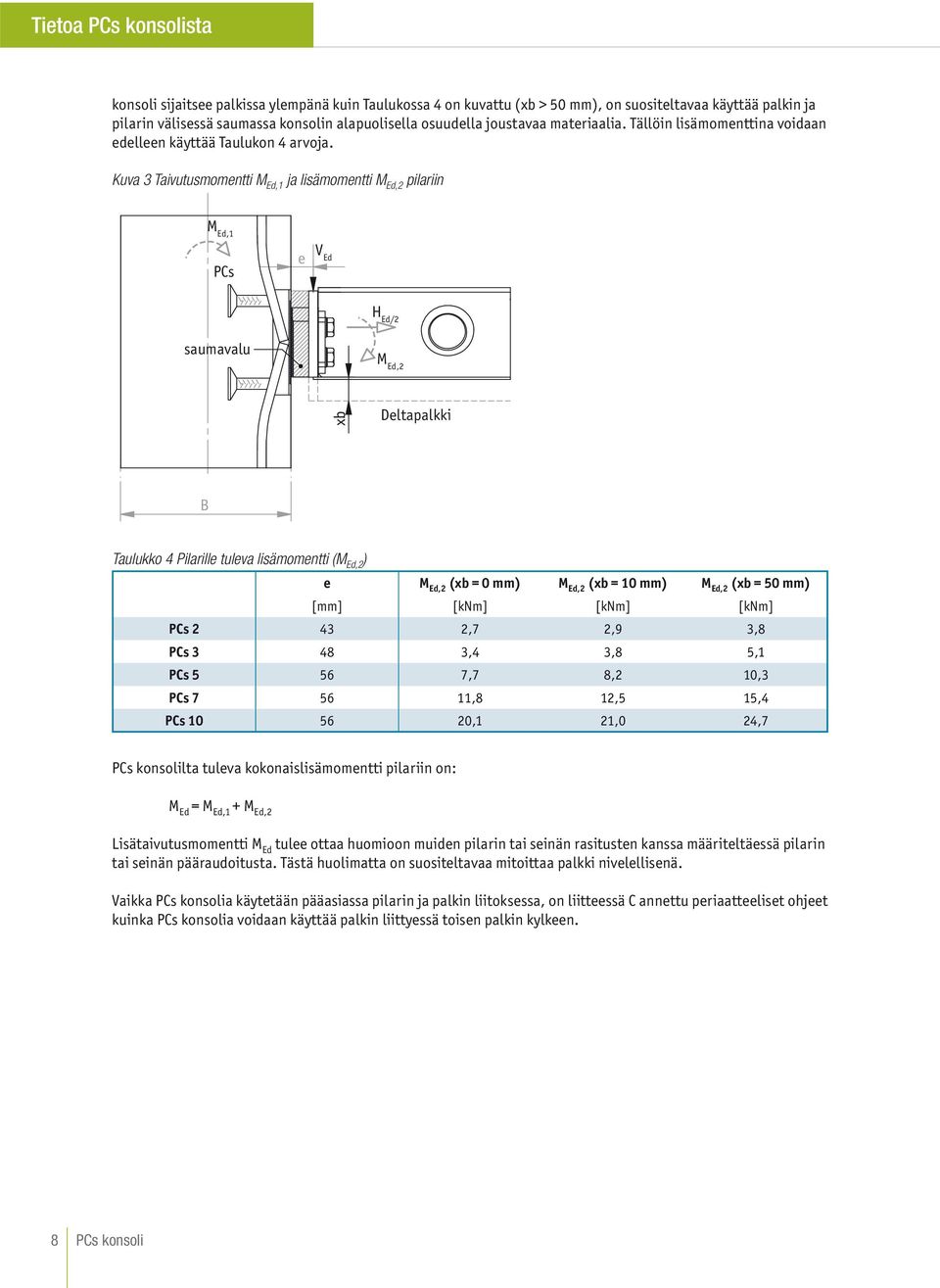

8 Tietoa PCs konsolista konsoli sijaitsee palkissa ylempänä kuin Taulukossa 4 on kuvattu (xb > 50 mm), on suositeltavaa käyttää palkin ja pilarin välisessä saumassa konsolin alapuolisella osuudella joustavaa materiaalia. Tällöin lisämomenttina voidaan edelleen käyttää Taulukon 4 arvoja. Kuva Taivutusmomentti M Ed, ja lisämomentti M Ed, pilariin M Ed, PCs e V Ed H Ed/ saumavalu M Ed, xb Deltapalkki Taulukko 4 Pilarille tuleva lisämomentti (M Ed, ) e M Ed, (xb = 0 mm) M Ed, (xb = 0 mm) M Ed, (xb = 50 mm) [mm] [knm] [knm] [knm] PCs 4,7,9,8 PCs 48,4,8 5, PCs ,7 8, 0, PCs 7 56,8,5 5,4 PCs ,,0 4,7 PCs konsolilta tuleva kokonaislisämomentti pilariin on: M Ed = M Ed, + M Ed, Lisätaivutusmomentti M Ed tulee ottaa huomioon muiden pilarin tai seinän rasitusten kanssa määriteltäessä pilarin tai seinän pääraudoitusta. Tästä huolimatta on suositeltavaa mitoittaa palkki nivelellisenä. Vaikka PCs konsolia käytetään pääasiassa pilarin ja palkin liitoksessa, on liitteessä C annettu periaatteeliset ohjeet kuinka PCs konsolia voidaan käyttää palkin liittyessä toisen palkin kylkeen. 8 PCs konsoli

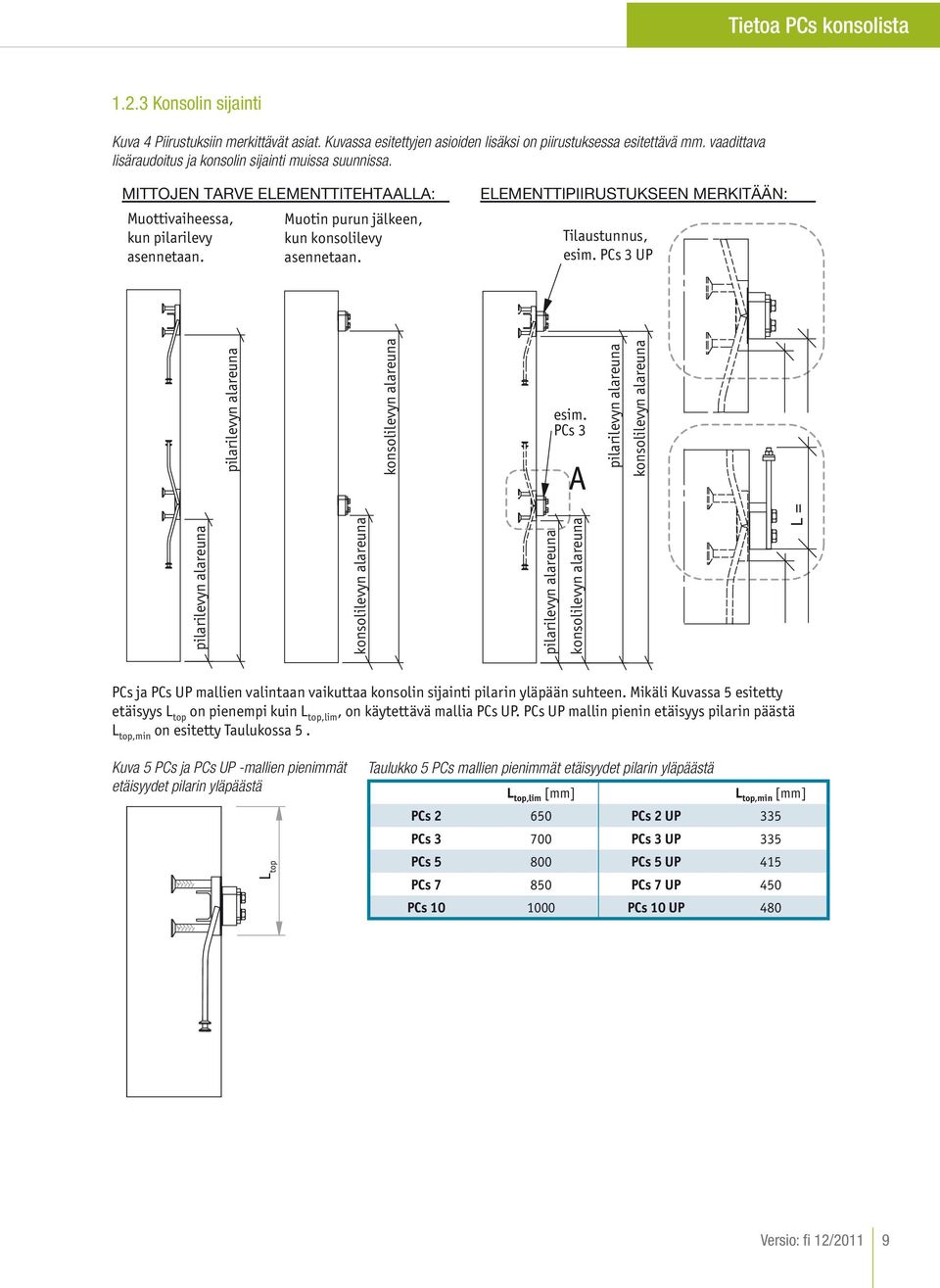

9 Tietoa PCs konsolista.. Konsolin sijainti Kuva 4 Piirustuksiin merkittävät asiat. Kuvassa esitettyjen asioiden lisäksi on piirustuksessa esitettävä mm. vaadittava lisäraudoitus ja konsolin sijainti muissa suunnissa. MITTOJEN TARVE ELEMENTTITEHTAALLA: Muottivaiheessa, kun pilarilevy asennetaan. Muotin purun jälkeen, kun konsolilevy asennetaan. ELEMENTTIPIIRUSTUKSEEN MERKITÄÄN: Tilaustunnus, esim. PCs UP esim. PCs A pilarilevyn alareuna konsolilevyn alareuna pilarilevyn alareuna konsolilevyn alareuna pilarilevyn alareuna konsolilevyn alareuna pilarilevyn alareuna L = konsolilevyn alareuna PCs ja PCs UP mallien valintaan vaikuttaa konsolin sijainti pilarin yläpään suhteen. Mikäli Kuvassa 5 esitetty etäisyys L top on pienempi kuin L top,lim, on käytettävä mallia PCs UP. PCs UP mallin pienin etäisyys pilarin päästä L top,min on esitetty Taulukossa 5. Kuva 5 PCs ja PCs UP -mallien pienimmät etäisyydet pilarin yläpäästä L top Taulukko 5 PCs mallien pienimmät etäisyydet pilarin yläpäästä L top,lim [mm] L top,min [mm] PCs 650 PCs UP 5 PCs 700 PCs UP 5 PCs PCs 5 UP 45 PCs PCs 7 UP 450 PCs PCs 0 UP 480 Versio: fi /0 9

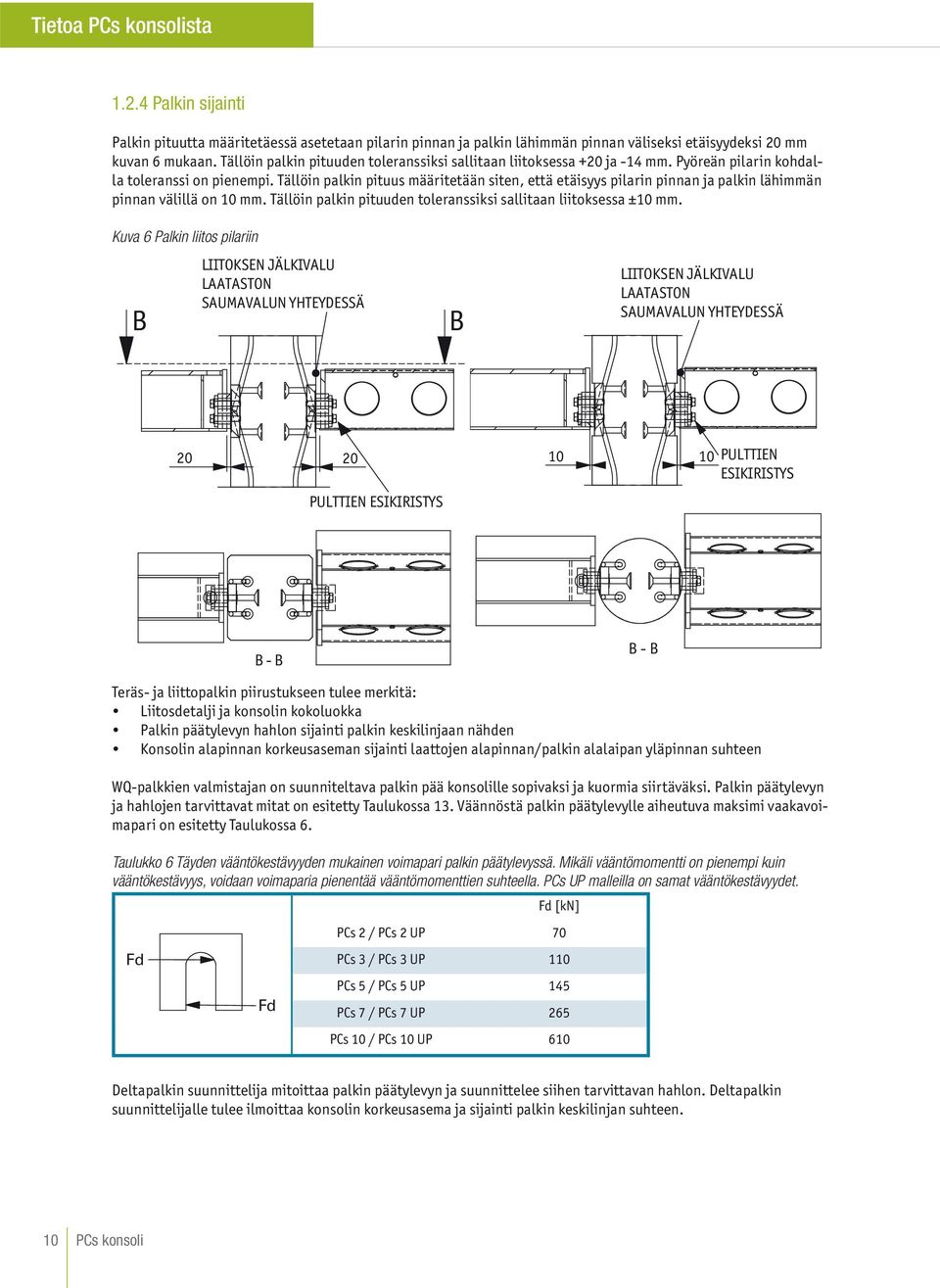

10 Tietoa PCs konsolista..4 Palkin sijainti Palkin pituutta määritetäessä asetetaan pilarin pinnan ja palkin lähimmän pinnan väliseksi etäisyydeksi 0 mm kuvan 6 mukaan. Tällöin palkin pituuden toleranssiksi sallitaan liitoksessa +0 ja -4 mm. Pyöreän pilarin kohdalla toleranssi on pienempi. Tällöin palkin pituus määritetään siten, että etäisyys pilarin pinnan ja palkin lähimmän pinnan välillä on 0 mm. Tällöin palkin pituuden toleranssiksi sallitaan liitoksessa ±0 mm. Kuva 6 Palkin liitos pilariin LIITOKSEN JÄLKIVALU LAATASTON SAUMAVALUN YHTEYDESSÄ LIITOKSEN JÄLKIVALU LAATASTON SAUMAVALUN YHTEYDESSÄ PULTTIEN ESIKIRISTYS PULTTIEN ESIKIRISTYS - - Teräs- ja liittopalkin piirustukseen tulee merkitä: Liitosdetalji ja konsolin kokoluokka Palkin päätylevyn hahlon sijainti palkin keskilinjaan nähden Konsolin alapinnan korkeusaseman sijainti laattojen alapinnan/palkin alalaipan yläpinnan suhteen WQ-palkkien valmistajan on suunniteltava palkin pää konsolille sopivaksi ja kuormia siirtäväksi. Palkin päätylevyn ja hahlojen tarvittavat mitat on esitetty Taulukossa. Väännöstä palkin päätylevylle aiheutuva maksimi vaakavoimapari on esitetty Taulukossa 6. Taulukko 6 Täyden vääntökestävyyden mukainen voimapari palkin päätylevyssä. Mikäli vääntömomentti on pienempi kuin vääntökestävyys, voidaan voimaparia pienentää vääntömomenttien suhteella. PCs UP malleilla on samat vääntökestävyydet. Fd [kn] Fd Fd PCs / PCs UP 70 PCs / PCs UP 0 PCs 5 / PCs 5 UP 45 PCs 7 / PCs 7 UP 65 PCs 0 / PCs 0 UP 60 Deltapalkin suunnittelija mitoittaa palkin päätylevyn ja suunnittelee siihen tarvittavan hahlon. Deltapalkin suunnittelijalle tulee ilmoittaa konsolin korkeusasema ja sijainti palkin keskilinjan suhteen. 0 PCs konsoli

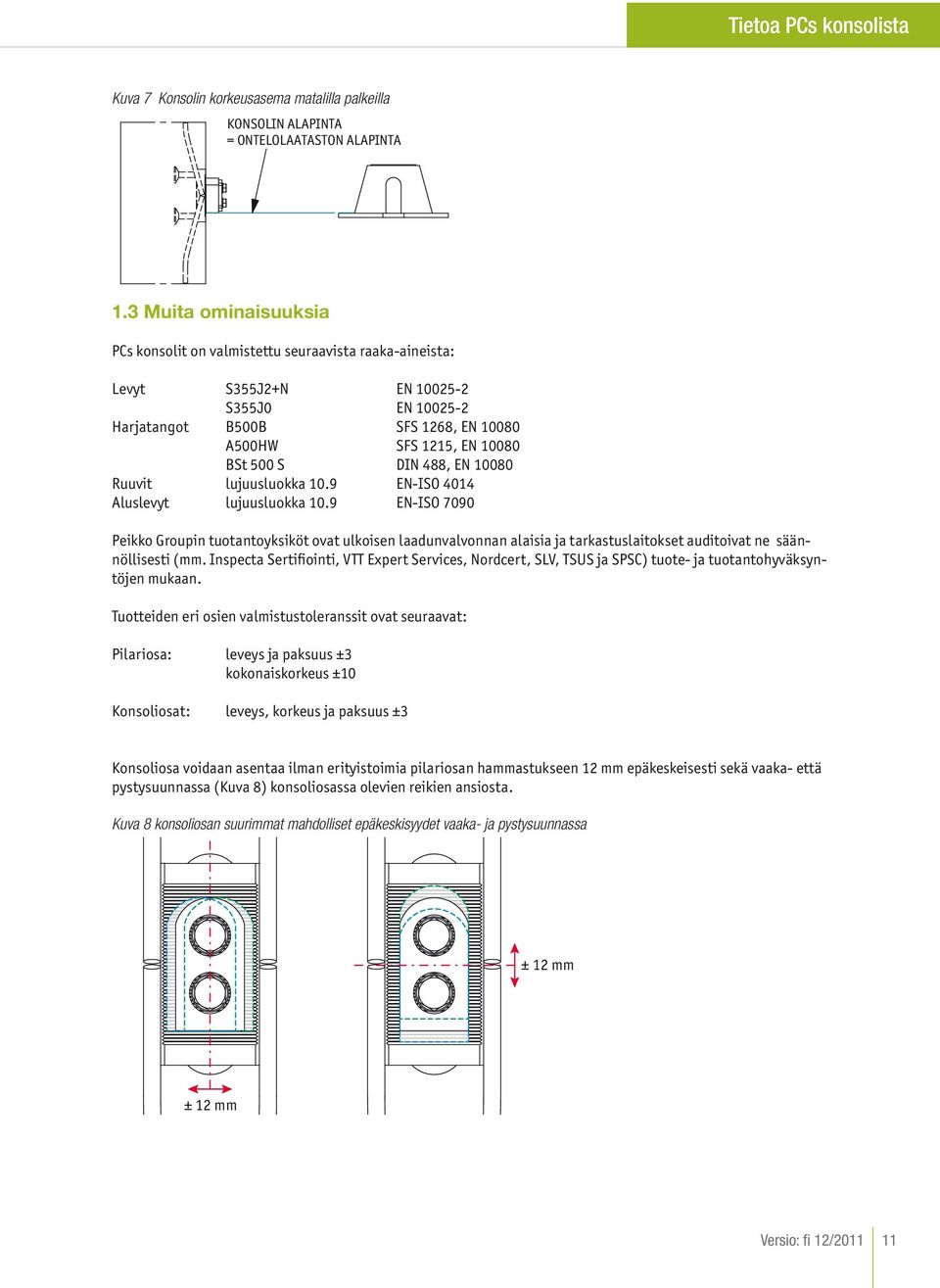

11 Tietoa PCs konsolista Kuva 7 Konsolin korkeusasema matalilla palkeilla KONSOLIN ALAPINTA = ONTELOLAATASTON ALAPINTA. Muita ominaisuuksia PCs konsolit on valmistettu seuraavista raaka-aineista: Levyt S55J+N EN 005- S55J0 EN 005- Harjatangot 500 SFS 68, EN 0080 A500HW SFS 5, EN 0080 St 500 S DIN 488, EN 0080 Ruuvit lujuusluokka 0.9 EN-ISO 404 Aluslevyt lujuusluokka 0.9 EN-ISO 7090 Peikko Groupin tuotantoyksiköt ovat ulkoisen laadunvalvonnan alaisia ja tarkastuslaitokset auditoivat ne säännöllisesti (mm. Inspecta Sertifiointi, VTT Expert Services, Nordcert, SLV, TSUS ja SPSC) tuote- ja tuotantohyväksyntöjen mukaan. Tuotteiden eri osien valmistustoleranssit ovat seuraavat: Pilariosa: leveys ja paksuus ± kokonaiskorkeus ±0 Konsoliosat: leveys, korkeus ja paksuus ± Konsoliosa voidaan asentaa ilman erityistoimia pilariosan hammastukseen mm epäkeskeisesti sekä vaaka- että pystysuunnassa (Kuva 8) konsoliosassa olevien reikien ansiosta. Kuva 8 konsoliosan suurimmat mahdolliset epäkeskisyydet vaaka- ja pystysuunnassa ± mm ± mm Versio: fi /0

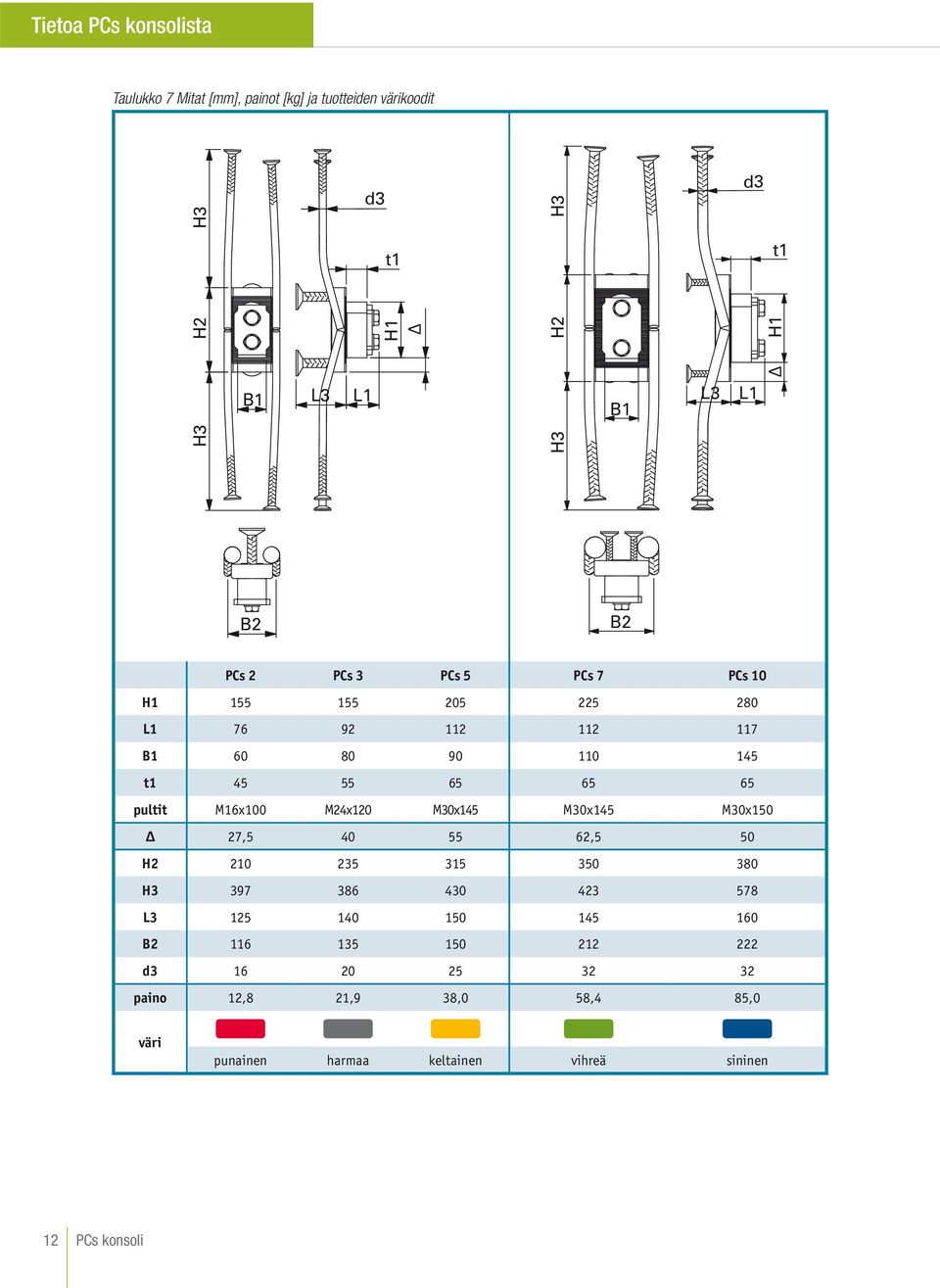

12 Tietoa PCs konsolista Taulukko 7 Mitat [mm], painot [kg] ja tuotteiden värikoodit H H d t L L H H Δ H H d t H H Δ L L PCs PCs PCs 5 PCs 7 PCs 0 H L t pultit M6x00 M4x0 M0x45 M0x45 M0x50 Δ 7, ,5 50 H H L d paino,8,9 8,0 58,4 85,0 väri punainen harmaa keltainen vihreä sininen PCs konsoli

13 Tietoa PCs konsolista Taulukko 8 UP mallien mitat [mm], painot [kg] ja värikoodit t t H L4 L H Δ H H L4 L Δ d H H d PCs UP PCs UP PCs 5 UP PCs 7 UP PCs 0 UP H L t pultit M6x00 M4x0 M0x45 M0x45 M0x50 Δ 7, ,5 50 H H L d paino,,5 7, 57, 84,5 väri punainen harmaa keltainen vihreä sininen Kaikista taulukoiden 7 ja 8 malleista on saatavilla myös negatiivista tukireaktiota (palkin päässä ylöspäin suuntautuva tukireaktio) ottava LOCK versio. Versio: fi /0

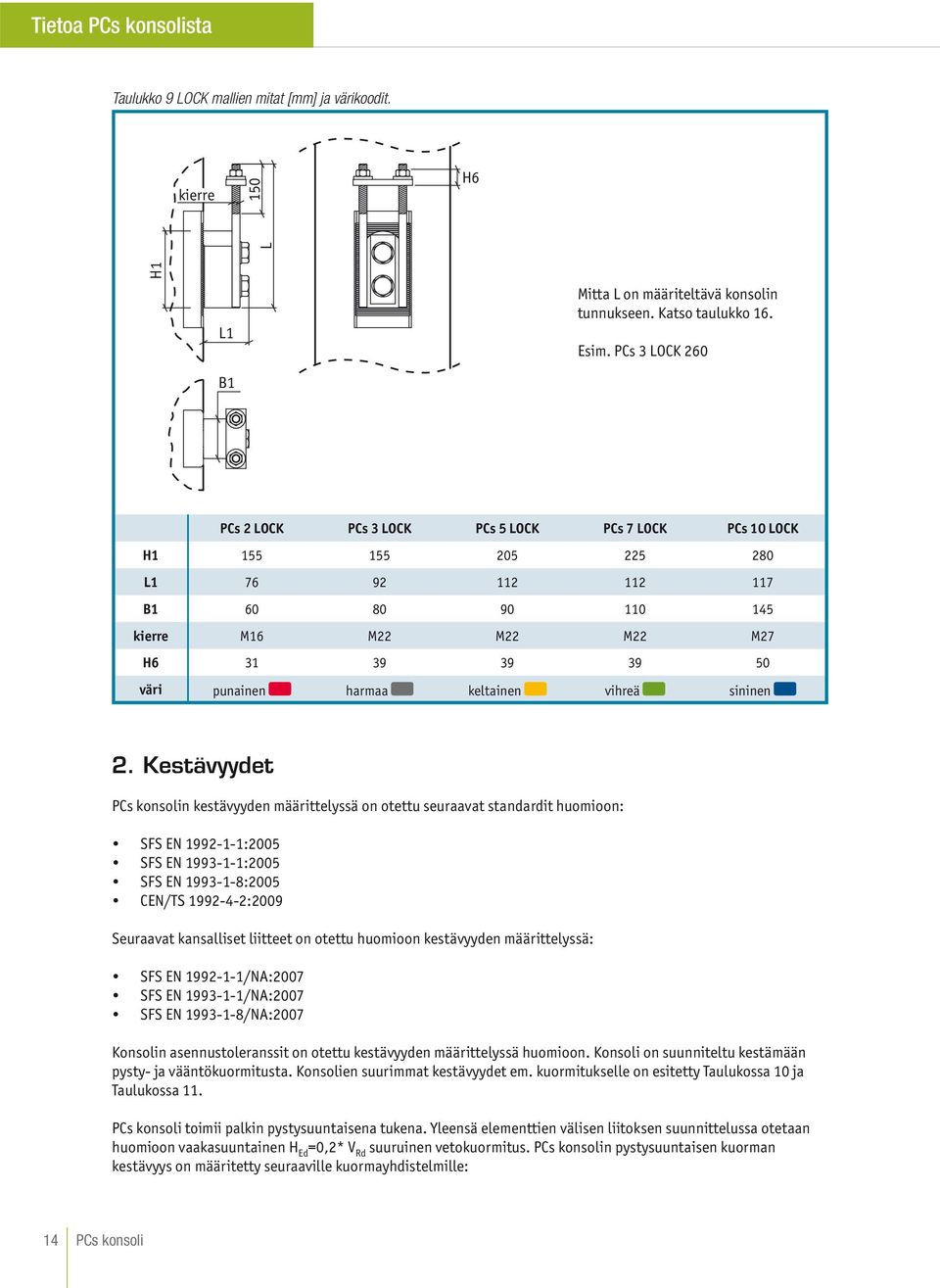

14 Tietoa PCs konsolista Taulukko 9 LOCK mallien mitat [mm] ja värikoodit. kierre 50 H6 L H L Mitta L on määriteltävä konsolin tunnukseen. Katso taulukko 6. Esim. PCs LOCK 60 PCs LOCK PCs LOCK PCs 5 LOCK PCs 7 LOCK PCs 0 LOCK H L kierre M6 M M M M7 H väri punainen harmaa keltainen vihreä sininen. Kestävyydet PCs konsolin kestävyyden määrittelyssä on otettu seuraavat standardit huomioon: SFS EN 99--:005 SFS EN 99--:005 SFS EN 99--8:005 CEN/TS 99-4-:009 Seuraavat kansalliset liitteet on otettu huomioon kestävyyden määrittelyssä: SFS EN 99--/NA:007 SFS EN 99--/NA:007 SFS EN 99--8/NA:007 Konsolin asennustoleranssit on otettu kestävyyden määrittelyssä huomioon. Konsoli on suunniteltu kestämään pysty- ja vääntökuormitusta. Konsolien suurimmat kestävyydet em. kuormitukselle on esitetty Taulukossa 0 ja Taulukossa. PCs konsoli toimii palkin pystysuuntaisena tukena. Yleensä elementtien välisen liitoksen suunnittelussa otetaan huomioon vaakasuuntainen H Ed =0,* V Rd suuruinen vetokuormitus. PCs konsolin pystysuuntaisen kuorman kestävyys on määritetty seuraaville kuormayhdistelmille: 4 PCs konsoli

15 Tietoa PCs konsolista Pystykuorma yhdessä vaakasuuntaisen vetokuormituksen kanssa, jossa vaakasuuntainen vetokuormitus H Ed on suuruudeltaan 0 % pystysuuntaisesta kuormituksesa V Rd Pystykuorma ilman ulkopuolista vaakasuuntaista vetokuormitusta On suositeltavaa käyttää kestävyysarvoja, jotka on määritetty pystykuormalle vaakasuuntaisen vetokuormituksen kanssa silloin, kun ei ole osoitettavissa muuta mekanismia liitoksessa mahdollisesti esiintyvien vaakasuuntaisten vetovoimien siirtoon. Konsolin kestävyys pysty- ja vääntökuormituksen yhdistelmälle on esitetty yhteisvaikutuskäyrässä Kuvassa 9. Yhteisvaikutuskäyrä pätee molemmille tapauksille eli vaakasuuntaisen vedon H Ed kanssa ja ilman sitä. Kestävyyden ominaisarvot R60 ja R90 palotilanteissa ovat samat kuin Taulukossa 9 ja Taulukossa 0 esitetyt normaalitilanteen kestävyyden suunnitteluarvot. Taulukko 0 PCs konsolin kestävyyden suunnitteluarvot (ilman vaakasuuntaista vetokuormitusta) V Rd Kuorma yksikkö PCs PCs PCs 5 PCs 7 PCs 0 T Rd Pystykuorma V Rd kn Vaakakuorma H Ed kn Vääntö T Rd knm Taulukko PCs konsolin kestävyyden suunnitteluarvot (vaakasuuntaisen vetokuormituksen kanssa H Ed =0.*V Rd ) V Rd Kuorma yksikkö PCs PCs PCs 5 PCs 7 PCs 0 T Rd Pystykuorma V Rd kn H Ed Vaakakuorma H Ed kn Vääntö T Rd knm Versio: fi /0 5

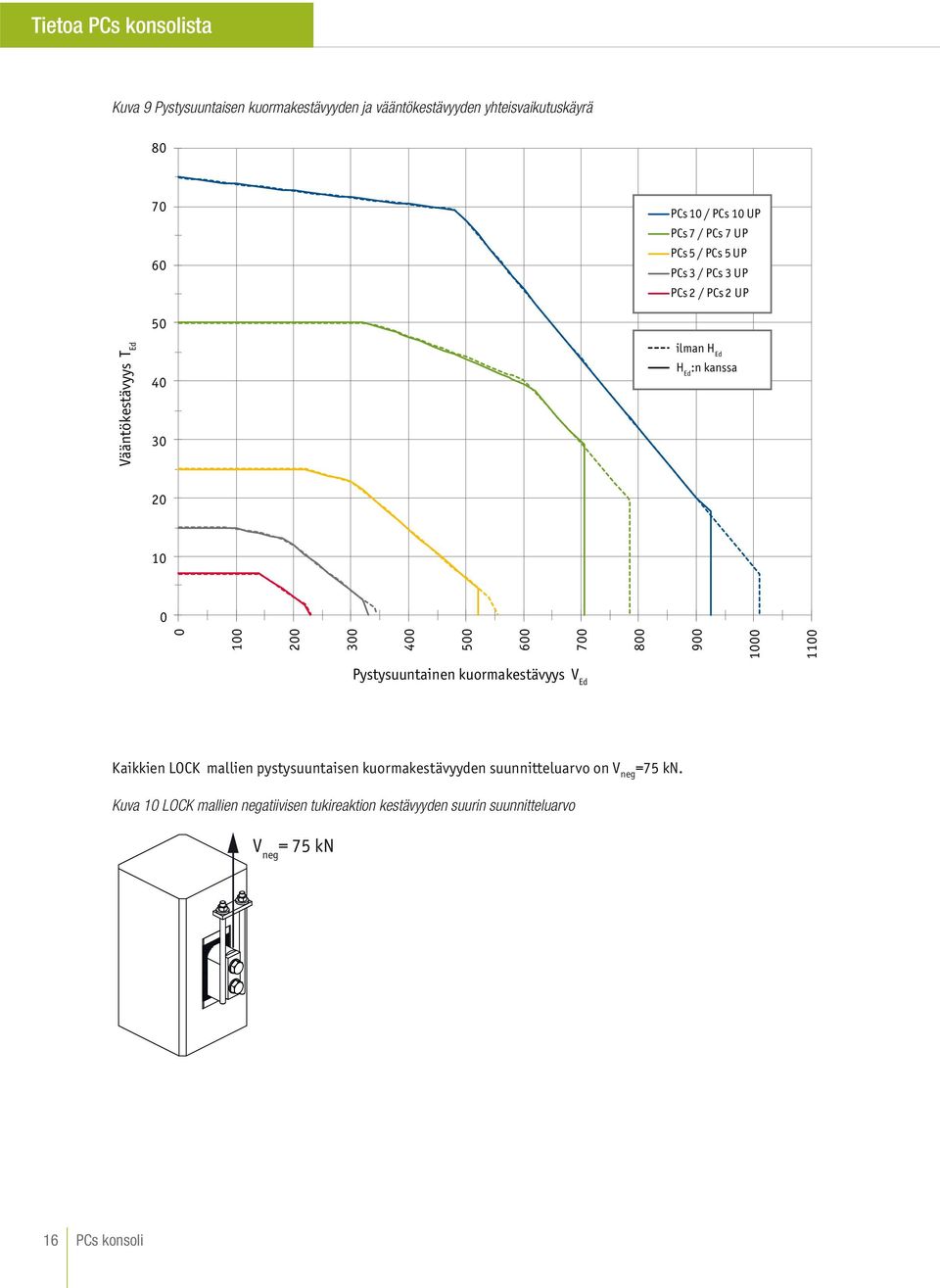

16 Tietoa PCs konsolista Kuva 9 Pystysuuntaisen kuormakestävyyden ja vääntökestävyyden yhteisvaikutuskäyrä PCs 0 / PCs 0 UP PCs 7 / PCs 7 UP PCs 5 / PCs 5 UP PCs / PCs UP PCs / PCs UP ilman H Ed H Ed :n kanssa Vääntökestävyys T Ed Pystysuuntainen kuormakestävyys V Ed Kaikkien LOCK mallien pystysuuntaisen kuormakestävyyden suunnitteluarvo on V neg =75 kn. Kuva 0 LOCK mallien negatiivisen tukireaktion kestävyyden suurin suunnitteluarvo V neg = 75 kn 6 PCs konsoli

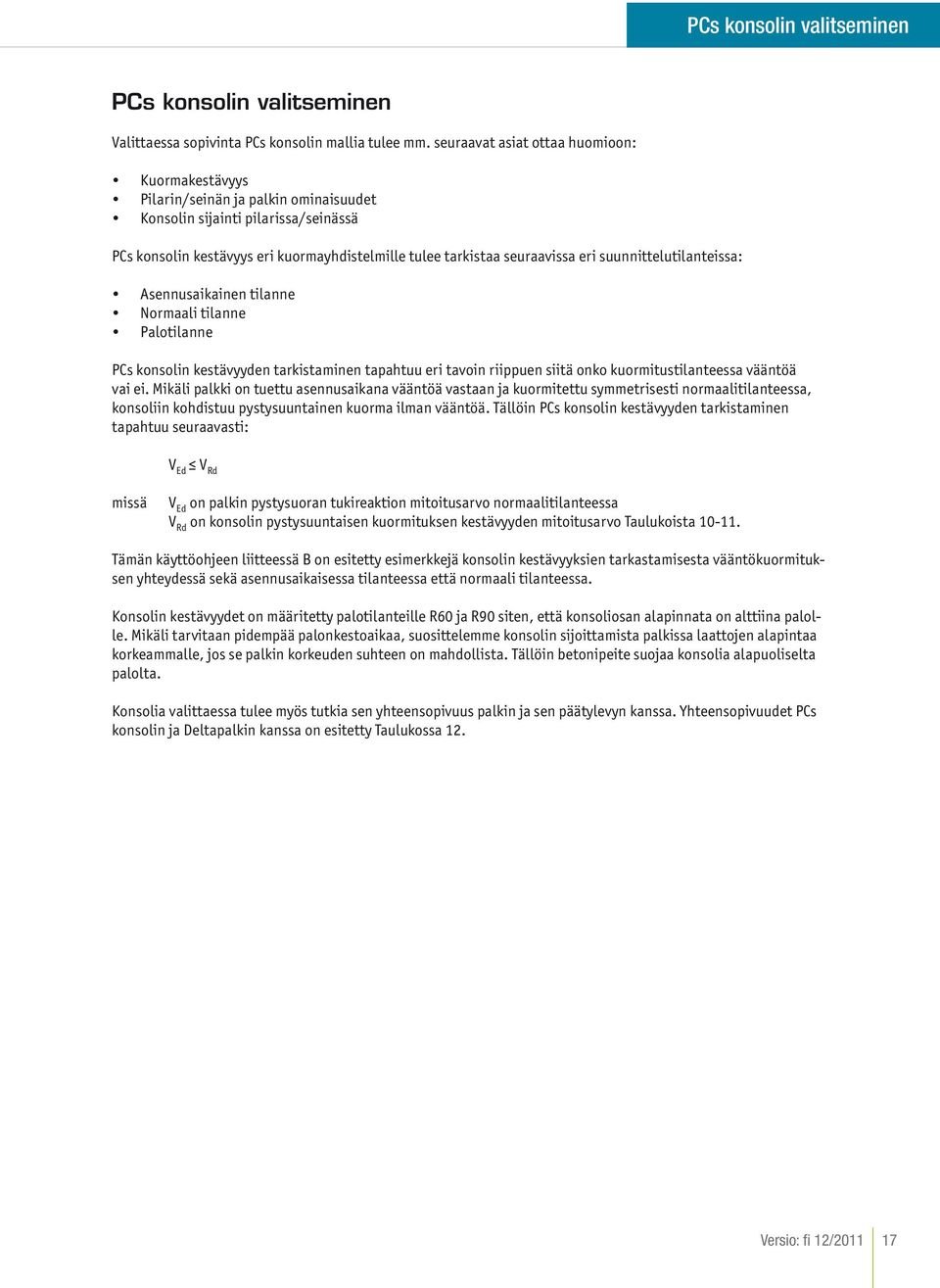

17 PCs konsolin valitseminen PCs konsolin valitseminen Valittaessa sopivinta PCs konsolin mallia tulee mm. seuraavat asiat ottaa huomioon: Kuormakestävyys Pilarin/seinän ja palkin ominaisuudet Konsolin sijainti pilarissa/seinässä PCs konsolin kestävyys eri kuormayhdistelmille tulee tarkistaa seuraavissa eri suunnittelutilanteissa: Asennusaikainen tilanne Normaali tilanne Palotilanne PCs konsolin kestävyyden tarkistaminen tapahtuu eri tavoin riippuen siitä onko kuormitustilanteessa vääntöä vai ei. Mikäli palkki on tuettu asennusaikana vääntöä vastaan ja kuormitettu symmetrisesti normaalitilanteessa, konsoliin kohdistuu pystysuuntainen kuorma ilman vääntöä. Tällöin PCs konsolin kestävyyden tarkistaminen tapahtuu seuraavasti: V Ed V Rd missä V Ed on palkin pystysuoran tukireaktion mitoitusarvo normaalitilanteessa V Rd on konsolin pystysuuntaisen kuormituksen kestävyyden mitoitusarvo Taulukoista 0-. Tämän käyttöohjeen liitteessä on esitetty esimerkkejä konsolin kestävyyksien tarkastamisesta vääntökuormituksen yhteydessä sekä asennusaikaisessa tilanteessa että normaali tilanteessa. Konsolin kestävyydet on määritetty palotilanteille R60 ja R90 siten, että konsoliosan alapinnata on alttiina palolle. Mikäli tarvitaan pidempää palonkestoaikaa, suosittelemme konsolin sijoittamista palkissa laattojen alapintaa korkeammalle, jos se palkin korkeuden suhteen on mahdollista. Tällöin betonipeite suojaa konsolia alapuoliselta palolta. Konsolia valittaessa tulee myös tutkia sen yhteensopivuus palkin ja sen päätylevyn kanssa. Yhteensopivuudet PCs konsolin ja Deltapalkin kanssa on esitetty Taulukossa. Versio: fi /0 7

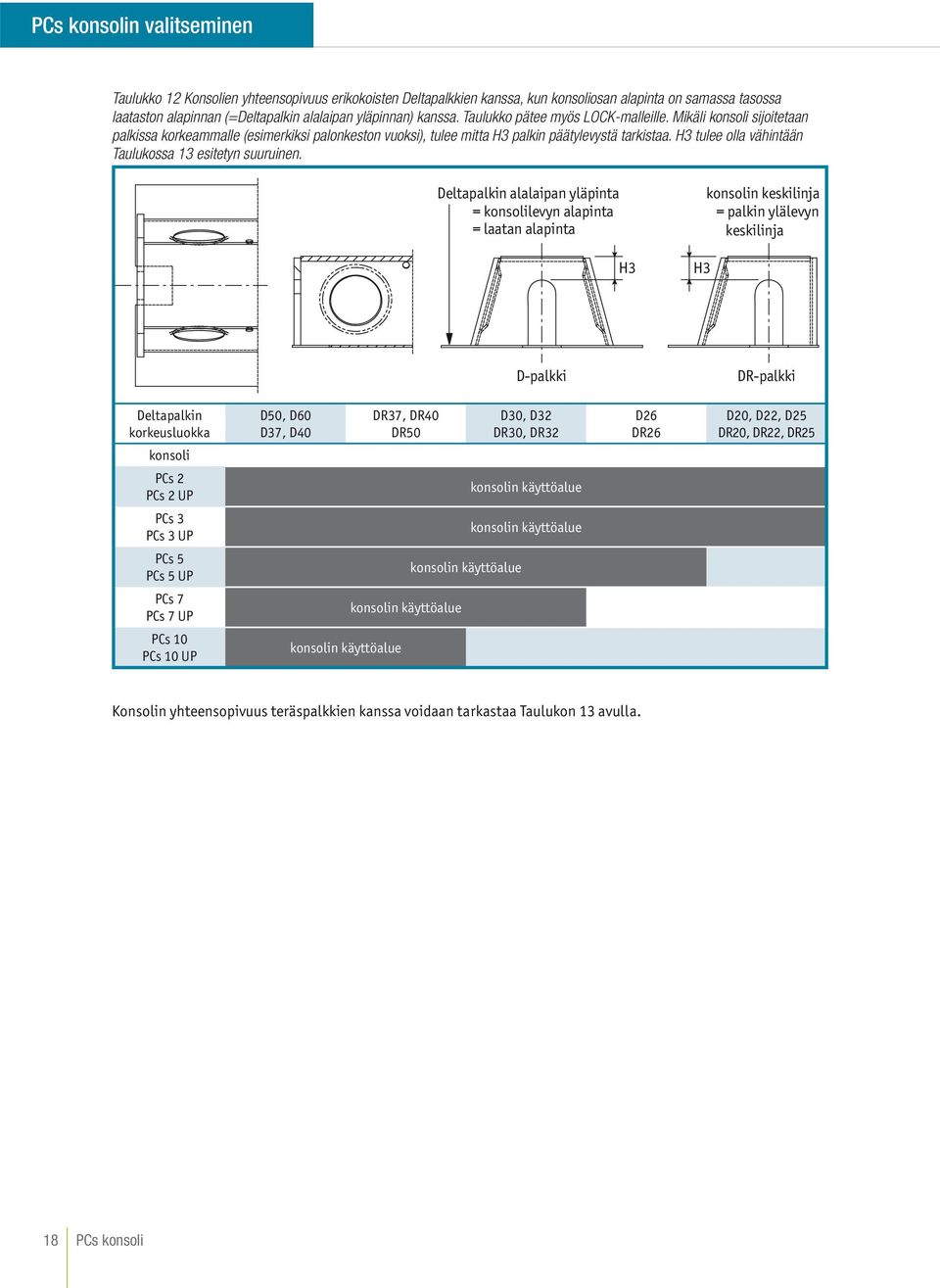

18 PCs konsolin valitseminen Taulukko Konsolien yhteensopivuus erikokoisten Deltapalkkien kanssa, kun konsoliosan alapinta on samassa tasossa laataston alapinnan (=Deltapalkin alalaipan yläpinnan) kanssa. Taulukko pätee myös LOCK-malleille. Mikäli konsoli sijoitetaan palkissa korkeammalle (esimerkiksi palonkeston vuoksi), tulee mitta H palkin päätylevystä tarkistaa. H tulee olla vähintään Taulukossa esitetyn suuruinen. Deltapalkin alalaipan yläpinta = konsolilevyn alapinta = laatan alapinta H H konsolin keskilinja = palkin ylälevyn keskilinja D-palkki DR-palkki Deltapalkin korkeusluokka konsoli PCs PCs UP D50, D60 D7, D40 DR7, DR40 DR50 D0, D DR0, DR konsolin käyttöalue D6 DR6 D0, D, D5 DR0, DR, DR5 PCs PCs UP konsolin käyttöalue PCs 5 PCs 5 UP konsolin käyttöalue PCs 7 PCs 7 UP konsolin käyttöalue PCs 0 PCs 0 UP konsolin käyttöalue Konsolin yhteensopivuus teräspalkkien kanssa voidaan tarkastaa Taulukon avulla. 8 PCs konsoli

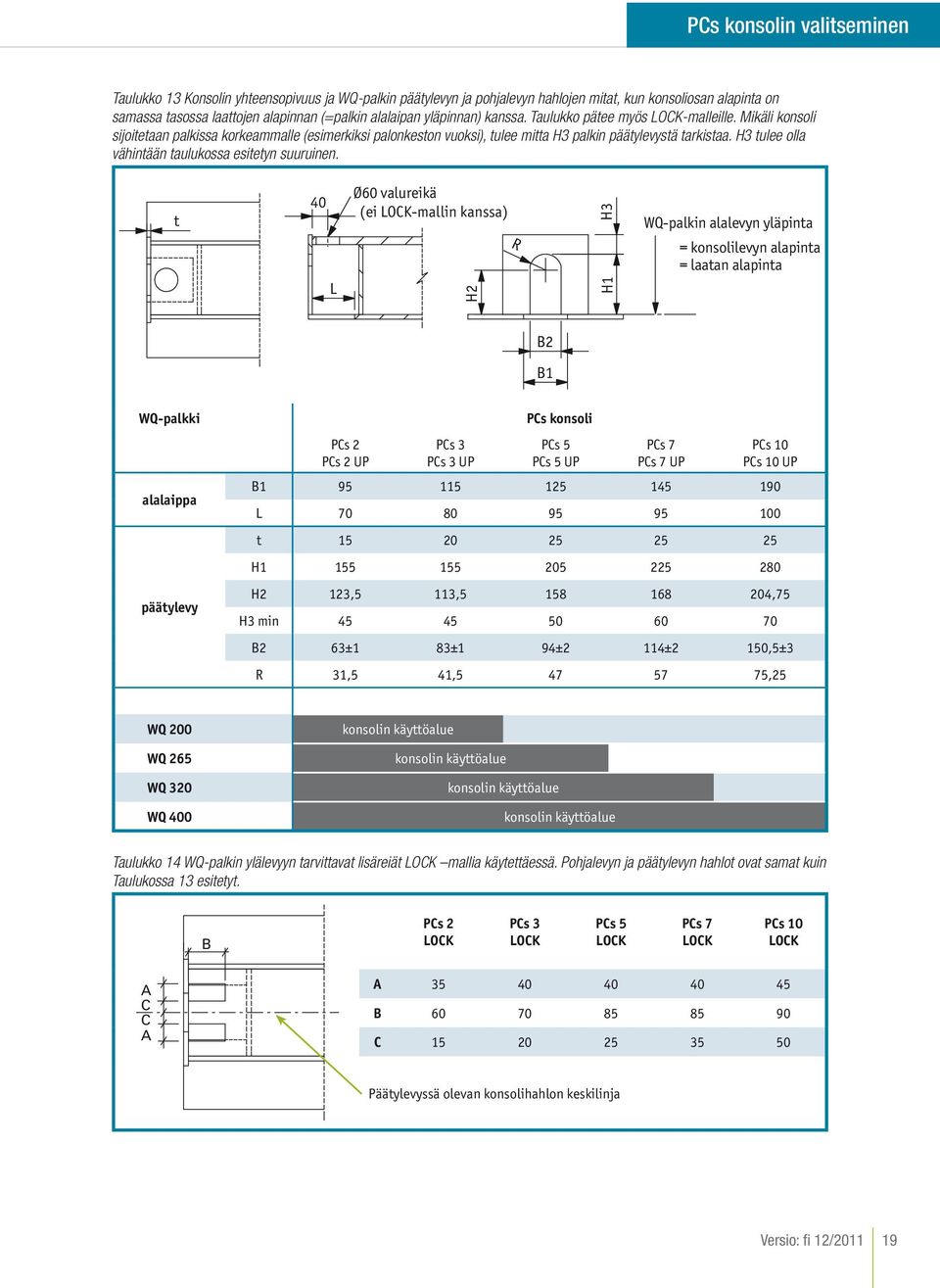

19 PCs konsolin valitseminen Taulukko Konsolin yhteensopivuus ja WQ-palkin päätylevyn ja pohjalevyn hahlojen mitat, kun konsoliosan alapinta on samassa tasossa laattojen alapinnan (=palkin alalaipan yläpinnan) kanssa. Taulukko pätee myös LOCK-malleille. Mikäli konsoli sijoitetaan palkissa korkeammalle (esimerkiksi palonkeston vuoksi), tulee mitta H palkin päätylevystä tarkistaa. H tulee olla vähintään taulukossa esitetyn suuruinen. t 40 L Ø60 valureikä (ei LOCK-mallin kanssa) H R H H WQ-palkin alalevyn yläpinta = konsolilevyn alapinta = laatan alapinta WQ-palkki alalaippa päätylevy PCs PCs UP PCs PCs UP PCs konsoli PCs 5 PCs 5 UP PCs 7 PCs 7 UP PCs 0 PCs 0 UP L t H H,5, ,75 H min ± 8± 94± 4± 50,5± R,5 4, ,5 WQ 00 WQ 65 WQ 0 WQ 400 konsolin käyttöalue konsolin käyttöalue konsolin käyttöalue konsolin käyttöalue Taulukko 4 WQ-palkin ylälevyyn tarvittavat lisäreiät LOCK mallia käytettäessä. Pohjalevyn ja päätylevyn hahlot ovat samat kuin Taulukossa esitetyt. PCs LOCK PCs LOCK PCs 5 LOCK PCs 7 LOCK PCs 0 LOCK A C C A A C Päätylevyssä olevan konsolihahlon keskilinja Versio: fi /0 9

20 PCs konsolin valitseminen Kun pilarin/seinän molemmilla puolilla on samanlainen konsoli samalla korkeudella, voidaan PCs ja PCs UP mallit valmistaa kaksipuolisina (katso esimerkki Kuvassa ). Tätä kaksipuolista mallia käytettäessä voidaan vähentää tarvittavaa lisäraudoitusta. Kuva Esimerkki kaksipuolisen konsolin pienemmästä lisäraudoituksesta kahteen pilarin vastakkaisilla puolilla olevaan yksipuoliseen konsoliin verrattuna. 0 PCs konsoli

21 PCs konsolin valitseminen Taulukko 5 kaksipuolisten konsolien nimeäminen. mitta Konsolin tunnuksen muodostaminen suorakaidepilari konsolin kokoluokka kaksipuolinen PCs - H[mitta] pilarin sivumitta esim. PCs 5- H80 pyöreä pilari Ø halk. konsolin kokoluokka kaksipuolinen PCs - d[halkaisija] pilarin halkaisija esim. PCs 5- d80 Peikko laskee tarvittavan konsolilevyjen etäisyyden suorakaidepilari mitta konsolin kokoluokka kaksipuolinen pilarin sivumitta PCs - H[mitta] UP esim. PCs 5- H80 UP UP-konsoli pyöreä pilari Ø halk. konsolin kokoluokka pilarin halkaisija kaksipuolinen PCs - d[halkaisija] UP esim. PCs 5- d80 UP UP-konsoli Peikko laskee tarvittavan konsolilevyjen etäisyyden Kun sopiva PCs konsolimalli on valittu, voidaan sen nimi määrittää kuten Taulukossa 6 on esitetty. Käyttäkää tätä nimeä suunnitelmissanne ja konsolia tilatessanne. Versio: fi /0

22 PCs konsolin valitseminen Taulukko 6 konsolin nimen muodostaminen 90 d=80 konsolin kuormaluokka kaksipuolinen konsoli (-) poikkileikkaukseltaan pyöreä (d) tai neliskulmainen (H) pilari pilarin halkaisija / sivumitta PCs 5- d80 UP LOCK 90 LOCK pilarin yläpäämalli (UP) negatiivisen tukireaktion malli (LOCK) ja kierretangon pituus Vihreällä, sinisellä ja harmaalla merkityt tunnuksen osat ovat toisistaan riippumattomia. Kaksipuolinen konsoli merkitään - :lla, jota seuraa pilarin halkaisija tai sivumitta yhdessä poikkileikkauksen muotoa osoittavan kirjaimen kanssa. Pilarin poikkileikkauksen ollessa suorakaiteen muotoinen osoitetaan merkitsevä sivumitta kirjaimella H, ja ympyrän muotoisen poikkileikkauksen tapauksessa halkaisija osoitetaan kirjaimella d. Jos LOCK-konsoliosia tarvitaan enemmän kuin yksi (kaksipuolinen konsoli), merkitään jokainen erikseen. PCs konsoli

23 Liite A Lisäraudoitus Liite A Lisäraudoitus Yksipuolisen konsolin takana olevat vaakasuuntaiset tyssäankkurit muodostavat pilariin murtokartion, joka tulee ankkuroida myöhemmin tässä käyttöohjeessa esitettyjen kuvien mukaisella lisäraudoituksella pilariin. Pystysuuntaisten tyssäankkureidenpäiden alapuolille tulee asentaa esitettyjen kuvien mukainen lisäraudoitus. Myös ylempien harjatankojen taivutuskohtaan tulee asentaa lisäraudoitus PCs UP mallin särmätyn U-muotoisen levyn laippojen alapuolille tulee asentaa kuvan mukainen lisäraudotius. Pilarin pääraudoituksia ympäröivät haat asennetaan konsolin ylä- ja alapuolille. Tarvittaessa näiden väliin asennetaan diagonaalihakoja. PCs konsolin lisäraudoitus ja kuviteltu pilarin pääraudoitus PCs 5 konsoli PCs 5- konsoli Versio: fi /0

24 Liite A Lisäraudoitus PCs konsolin yksipuolisen perusmallin lisäraudoitukset. Harjateräs: 500 ø0 ø0 ø0 ø0 70 PCs 0 PCs +ø ø0 40 ø0 ø ø0, L= ø0, L= D D-00 4ø0, L=400 D 4ø0, L=400 D STEEL Harjateräs: GRADE STEEL Harjateräs: GRADE ø0 ø0 ø0 ø0 ø0 50 4xø0 PCs ø0 +ø0 PCs ø0 80 +ø0 +ø0 ø0 PCs 0 50 ø0 ø0 ø ø0, L= D ø0, L= D ø0, L= D-60 D ø0, L=500 D STEEL Harjateräs: GRADE ø0, L=500 D STEEL Harjateräs: GRADE ø0, L=500 D STEEL Harjateräs: GRADE PCs konsoli

25 Liite A Lisäraudoitus PCs konsolin kaksipuolisten mallien lisäraudoitukset. Harjateräs: 500 ø0 ø0 ø0 PCs - ø0 PCs - ø0 ø0 ø0 PCs 5- ø0 PCs ø0 ø STEEL Harjateräs: GRADE STEEL GRADE Harjateräs: 500 ø0 ø0 PCs 0-55 ø0 50 ø0 ø STEEL Harjateräs: GRADE STEEL Harjateräs: GRADE STEEL Harjateräs: GRADE Versio: fi /0 5

26 Liite A Lisäraudoitus Yksipuolisen PCs UP mallin lisäraudoitus 50 ø0 ø0 PCs UP min 5 75 ø0 ø0 PCs UP min 5 ø0 7.5 ø0 40 ø0 4ø0 4 ø0 4ø D STEEL Harjateräs: GRADE D STEEL Harjateräs: GRADE ø0 ø PCs 5 UP min ø0 ø PCs 7 UP min ø0 6ø6 PCs 0 UP min 480 ø0 55 ø0 6.5 ø0 50 ø0 4ø 4 ø0 6ø 4 ø D D STEEL Harjateräs: GRADE Harjateräs: STEEL GRADE STEEL Harjateräs: GRADE D PCs konsoli

27 Liite A Lisäraudoitus Kaksipuolisten PCs UP mallien lisäraudoitus ø0 PCs - UP min 5 ø0 PCs - UP min 5 ø0 PCs 0- UP 50 min ø0 ø Harjateräs: 500 STEEL GRADE STEEL GRADE Harjateräs: 500 ø0 PCs 5- UP ø0 PCs 7- UP min 45 min 450 ø0 ø0 ø STEEL Harjateräs: GRADE STEEL GRADE Harjateräs: STEEL Harjateräs: GRADE Versio: fi /0 7

28 Liite A Lisäraudoitus Seinässä käytetyn PCs konsolin yksipuolisen perusmallin lisäraudoitus ø0 ø0 A A A A ø0 PCs ø0 PCs +ø0 0 +ø ø0 0 +ø0 40 ø0 ø ø0 L= ø0 L= A-A - A-A - ø0 STEEL Harjateräs: GRADE ø0 STEEL Harjateräs: GRADE ø0 A ø0 +ø0 +ø0 0 A PCs 5 55 ø0 A 40 +ø0 0 +ø0 A PCs ø0 A 40 +ø0 0 +ø0 A PCs 0 50 ø0 ø0 ø ø0 L= ø L= ø L=500 A-A - A-A - A-A - STEEL Harjateräs: GRADE STEEL Harjateräs: GRADE Harjateräs: STEEL GRADE PCs konsoli

29 Liite Laskentaesimerkit Liite Laskentaesimerkit PCs konsolit on suunniteltu siirtämään teräs- ja teräsliittopalkkien tukireaktiot (pystysuorat ja vääntökuormitukset) pilariin. Pystysuoran kuorman ja väännön yhteisvaikutus tulee tarkistaa Kuvan 9 mukaan. Yhteisvaikutus tulee tarkistaa erikseen asennusajan tilanteen ja normaalin tilanteen mukaan. On huomattava, että vaikka PCs konsolin vääntökestävyys olisikin riittävä, esteettiset syyt (palkin kiertymä tuella) voivat vaatia palkin tukemista asennusaikana. Lisäksi on tarkistettava mm:. Pilarin kestävyys palkin väännöstä aiheutuvaa taivutusmomenttia vastaan.. Aiheuttaako vääntö liian suuren taipuman pilariin.. Palkin vääntökestävyyden riittävyys. 4. Aiheuttaako vääntö palkkiin liian suuren kiertymän. Asennusajan tilanne Vääntöä esiintyy palkeissa esimerkiksi seuraavissa tilanteissa:. Laattoja on asennettu enemmän palkin toiselle puolelle eikä palkkia ole tuettu vääntöä vastaan. palkin eri puolilla olevien laattojen jännevälit tai painot ovat erisuuruiset eikä palkkia ole tuettu vääntöä vastaan. laatastossa on suuria aukkoja eikä palkkia ole tuettu vääntöä vastaan toiselle puolen on asennettu laatat. Palkin pystytukireaktion V Ed,er ja vääntötukireaktion T Ed,er yhteisvaikutus on tarkistettava Kuvan 9 mukaan. T Ed,er = F Ed,er, x e V Ed,er = F Ed,er, + F Ed,beam e T Ed,er F Ed,er, F Ed,er, = Laattojen omapainon ja laataston asennusaikaisen kuorman aiheuttaman tukireaktion suunnitteluarvo palkin päässä e = tukireaktion epäkeskeisyys (=laattojen tukireaktion etäisyys konsolin keskilinjasta) F Ed,beam = Palkin omapainosta aiheutuvan tukireaktion suunnitteluarvo Kaikki seuraavat esimerkit on tehty käyttäen EN suomen kansallisen liitteen mukaisia varmuuskertoimia: a) suotuisille pysyville kuormille 0.90, epäsuotuisille pysyville kuormille.5 ja muuttuville kuormille.5 b) suotuisille pysyville kuormille 0.90, epäsuotuisille pysyville kuormille.5 ilman muuttuvia kuormia Kaikissa esimerkeissä on käytetty luotettavuusluokan RC kerrointa K FI =.0 Esimerkki : Pidemmät laatat asennetaan ensin palkin toiselle puolelle eikä palkkia tueta asennusaikana. gk,beam = 4 kn/m gk =.8 kn/m qk,as = 0.5 kn/m 7000 Kun kaikki laatat on asennettu, vääntö voi olla:. hävinnyt (=palkin molemmilla puolilla symmetrinen laatasto). pienentynyt (=palkin molemmilla puolilla epäsymmetrinen laatasto). säilynyt ennallaan (=palkin toisella puolella ei ole laattoja lainkaan = reunapalkki) Suurin asennusajan vääntötilanne tulee tarkistaa. Usein tämä tilanne on silloin, kun ainoastaan palkin a) F Ed,er, = 7 x 0.5 x 8 x 0.5 x (.5 x x 0.5) = 7.7 kn e = 75 mm T Ed,er = 7.7 x 0.75 = 9.7 knm = x 4 x 7 x 0.5 = 87.8 kn V Ed,er Versio: fi /0 9

30 Liite Laskentaesimerkit b) F Ed,er, e T Ed,er V Ed,er = 7 x 0.5 x 8 x 0.5 x (.5 x.8) = 7.8 kn = 75 mm = 7.8 x 0.75 = 9.7 knm = x 4 x 7 x 0.5 = 90.7 kn Kestävyyskäyrän perusteella valitaan PCs 5 konsoli. Laattojen saumojen valamisen jälkeen konsolille tuleva vääntökuormitus riippuu palkin ja laataston yhteistoiminnasta. Hyvä yhteistoiminta saadaan aikaan riittävällä laattojen saumaraudoituksella, joka on ankkuroitu palkkiin ja laatastoon. Esimerkki : T d T d Lyhyemmät laatat asennetaan ensin palkin toiselle puolelle eikä palkkia tueta asennusaikana gk,beam = 4 kn/m 8000 gk =.8 kn/m qk,as = 0.5 kn/m 7000 a) F Ed,er, = 7 x 0.5 x 4 x 0.5 x (.5 x x 0.5) = 5.8 kn e = 75 mm T Ed,er = 5.8 x 0.75 = 9.8 knm = x 4 x 7 x 0.5 = 5.9 kn V Ed,er reunapalkki keskipalkki Laattojen taipuma ja hiipuma ei aiheuta vääntöä konsolille konsoliliitoksen riittävän muodonmuutoskyvyn vuoksi. Hyvä yhteistoiminta palkin ja laattojen välillä Laattojen saumojen valamisen jälkeiset kuormat eivät lisää konsolille tulevaa vääntökuormitusta silloin, kun laattojen saumaraudoitus kykenee vastaanottamaan palkin väännöstä aiheutuvan vetovoimakomponentin. Tällöin tulee kuitenkin tarkistaa asennusajan lopputilanteessa olevan väännön T Ed,er.final ja palkin tukireaktion V Ed yhteisvaikutus. Katso esimerkki. T Ed,er.final = F Ed,er.final, x e - F Ed,er.final, x e V Ed =F Ed, + F Ed, + F Ed,beam T Ed,er,final b) F Ed,er, e T Ed,er V Ed,er = 7 x 0.5 x 4 x 0.5 x (.5 x.8) = 5.9 kn = 75 mm = 5.9 x 0.75 = 9.9 knm = x 4 x 7 x 0.5 = 54.8 kn F Ed,er,final, e e F Ed,er,final, Kestävyyskäyrän perusteella nähdään, että PCs riittää. Mikäli konsolin kestävyys on liian pieni, voidaan: valita suurempi, riittävän kestävyyden omaava konsoli suunnitella laattojen asennusjärjestys sellaiseksi, että vääntörasitus pienenee (-> asia esiettävä laattojen asennussuunnitelmassa) tukea palkki asennusaikana vääntöä vastaan (-> asia esitettävä palkin tuentasuunnitelmassa) Normaali tilanne Väännön esiintyminen normaalissa tilanteessa riippuu kuormitustilanteista saumojen valamisen aikana ja sen jälkeen. Saumojen valamisen aikainen vääntökuormitus voidaan estää palkkien asennusaikaisella tuennalla vääntöä vastaan. F Ed,er,final, tai = laattojen omapainosta palkin päähän aiheutuvan tukireaktion suunnitteluarvo e tai = tukireaktion epäkeskisyys F Ed, tai = laatoilta tulevan tukireaktion suunnitteluarvo normaalitilanteessa F Ed,beam = Palkin omapainosta aiheutuvan tukireaktion suunnitteluarvo Huono yhteistoiminta palkin ja laattojen välillä Palkin ja laattojen välillä on huono yhteistoiminta, mikäli saumaraudoitus ei kykene ottamaan vastaan laattojen saumauksen jälkeisen kuormituksen aiheuttaman väännön vetovoimakomponenttia. Tällöin tulee ensiksi laskea asennuksen loppuvaiheen väännön T Ed,er.final ja asennuksen jälkeisen kuormituksen aiheuttaman väännön T Ed,add summa. Sitten tulee tarkistaa tämän saadun vääntösumman ja palkin normaalitilanteen tukireaktion suunnitteluarvon yhteisvaikutus. Katso esimerkki 4. 0 PCs konsoli

31 Liite Laskentaesimerkit T Ed,er.final + T Ed,add = F Ed,er.final, x e - F Ed,er.final, x e + F Ed,add, x e - F Ed,add, x e V Ed = F Ed, + F Ed, + F Ed,beam F Ed,er,final, F Ed,add, e e T Ed,er,final T Ed,add F Ed,er,final, F Ed,add, F Ed,er.final, tai = laattojen omapainosta palkin päähän aiheutuvan tukireaktion suunnitteluarvo e tai = tukireaktion epäkeskisyys F Ed,add, tai = laatoilta tulevan asennuksen jälkeisen kuormituksen palkin päässä olevan tukireaktion suunnitteluarvo F Ed, tai = laatoilta palkin päähän tulevan normaalitilanteen tukireaktion suunnitteluarvo F Ed,beam = palkin omapainosta aiheutuvan tukireaktion suunnitteluarvo Esimerkki : (Hyvä yhteistoiminta palkin ja laattojen välillä) Tässä tapauksessa palkkeja ei tueta asennusaikana. Vääntö aiheutuu palkin eri puolilla olevien laattojen pituuksien erosta. Kuormien varmuuskertoimet valitaan siten, että saadaan epäedullisin tapaus. Samoja kuormien varmuuskertoimia käytetään laskettaessa palkin tukireaktioita. Muuttuvista kuormista aiheutuvaa vääntöä ei konsolille välity, kun palkin ja laattojen välillä on hyvä yhteistoiminta. Tämän vuoksi muuttuva kuorma lasketaan palkin molemmilla puolilla vaikuttavaksi. gk,beam = 4 kn/m gk =.8 kn/m qk,as = 0.5 kn/m gk =.4 kn/m qk =.5 kn/m x x.5) +.5 x 4 x 7 x 0.5 =.8 kn b) V Ed = 7 x 0.5 x 8 x 0.5 x (.5 x x.4) + 7 x 0.5 x 4 x 0.5 x (0.9 x x.4) +.5 x 4 x 7 x 0.5 = 54.4 kn Suurin normaalitilanteessa vaikuttava palkin tukireaktion suunnitteluarvo: a) V Ed,max = 7 x 0.5 x (8 x x 0.5) x (.5 x x x.5) +.5 x 4 x 7 x 0.5 = 0.4 kn b) V Ed,max = 7 x 0.5 x (8 x x 0.5) x (.5 x x.4) +.5 x 4 x 7 x 0.5 = 66. kn Kestävyyskäyrästä nähdään, että PCs 5 kykenee siirtämään kuormat V Ed ja T Ed,er.final pilarille. Esimerkki 4: (Huono yhteistoiminta palkin ja laattojen välillä) Tässä tapauksessa palkkeja ei tueta asennusaikana. Vääntö aiheutuu palkin eri puolilla olevien laattojen pituuksien erosta. Kuormien varmuuskertoimet valitaan siten, että saadaan epäedullisin tapaus. Samoja kuormien varmuuskertoimia käytetään laskettaessa palkin tukireaktioita. Muuttuvista kuormista aiheutuvaa vääntöä siirtyy konsolille, kun palkin ja laattojen välillä on huono yhteistoiminta. Tämä vuoksi muuttuva kuorma lasketaan vain palkin toisella puolella vaikuttavaksi. gk,beam = 4 kn/m 4000 gk =.8 kn/m qk,as = 0.5 kn/m gk =.4 kn/m qk =.5 kn/m a), b) F Ed,er.final, = 7 x 0.5 x 8 x 0.5 x.5 x.8 = 7.8 kn F Ed,er.final, = 7 x 0.5 x 4 x 0.5 x 0.9 x.8 =.9 kn e = e = 75 mm T Ed,er.final = 7.8 x x 0.75 =. knm Vääntötilanteessa palkin tukireaktion suunnitteluarvo: a) V Ed = 7 x 0.5 x 8 x 0.5 x (.5 x x x.5) + 7 x 0.5 x 4 x 0.5 x (0.9 x.8 + a), b) F Ed,er.final, = 7 x 0.5 x 8 x 0.5 x.5 x.8 = 7.8 kn F Ed,er.final, = 7 x 0.5 x 4 x 0.5 x 0.9 x.8 =.9 kn e = e = 75 mm T Ed,er.final = 7.8 x x 0.75 =. knm Laattojen asennuksen jälkeen vaikuttava tukireaktio: a) F Ed,add, = 7 x 0.5 x 8 x 0.5 x (.5 x x.5) = 75.0 kn F Ed,add, = 7 x 0.5 x 4 x 0.5 x 0.9 x.4 = 8.8 kn = 75.0 x x 0.75 = 8. knm T Ed,add Versio: fi /0

32 Liite Laskentaesimerkit b) F Ed,add, F Ed,add, T Ed,add = 7 x 0.5 x 8 x 0.5 x (.5 x.4) = 6.5 kn = 7 x 0.5 x 4 x 0.5 x 0.9 x.4 = 8.8 kn = 6.5 x x 0.75 = 4.9 knm a) Kokonaisvääntö: T Ed = T Ed,er.final + T Ed,add =.4 knm b) Kokonaisvääntö: T Ed = T Ed,er.final + T Ed,add = 8.9 knm Kokonaisväännön aikainen palkin tukireaktion suunnitteluarvo: a) V Ed = 7 x 0.5 x 8 x 0.5 x (.5 x x x.5) + 7 x 0.5 x 4 x 0.5 x (0.9 x x.4) +.5 x 4 x 7 x 0.5 = 85. kn Suurin normaalitilanteen aikainen palkin tukireaktion suunnitteluarvo: a) V Ed,max = 7 x 0.5 x (8 x x 0.5) x (.5 x x x.5) +.5 x 4 x 7 x 0.5 = 0.4 kn b) V Ed,max = 7 x 0.5 x (8 x x 0.5) x (.5 x x.4) +.5 x 4 x 7 x 0.5 = 66. kn Kestävyyskäyrästä nähdään, että PCs 7 kykenee siirtämään kuormat V Ed ja T Ed pilarille. b) V Ed = 7 x 0.5 x 8 x 0.5 x (.5 x x.4) + 7 x 0.5 x 4 x 0.5 x (0.9 x x.4) +.5 x 4 x 7 x 0.5 = 49.9 kn Pysty- ja vääntökuorman laskentaesimerkkitapaukset kestävyyskäyrästössä PCs 0 / PCs 0 UP PCs 7 / PCs 7 UP PCs 5 / PCs 5 UP PCs / PCs UP PCs / PCs UP 50 Vääntökestävyys T Ed Esim. Esim. 4 ilman H Ed H Ed :n kanssa Esimerkki Esimerkki Esimerkki Esimerkki Esim. Esim. Pystysuuntainen kuormakestävyys V Ed PCs konsoli

33 Liite C Käyttösovellus Liite C PCs konsolin käyttösovellus PCs konsolia käytetään tavallisesti pilarin tai seinän ja palkin välisessä liitoksessa. Konsolia voidaan käyttää myös kahden palkin välisessä liitoksessa, jossa toinen palkki tukeutuu toisen palkin sivupintaan. Alla olevassa kuvassa näkyy tällainen käyttötapaus. Siinä PCs UP konsolimalli on ylösalaisin palkin sivupinnassa verrattuna normaaliin asentoossa pilarin yläpäässä. Konsoliosat kiinnitetään siten, että konsolilevyn pyöristetty yläpinta tulee palkin yläpinnan puolelle. Lisäraudoitus palkkiin tulee järjestää oheisen taulukon mukaisesti (mikäli PCs 7 UP tai PCs 0 UP ovat käytössä, ottakaa yhteys Peikon tekniseen neuvontaan). Ripustusraudoitus A e A` M T V Ed a b c haka halkaisija [mm] PCs UP PCs UP PCs UP 5 a 0 b 0 c d 0 d PCs UP (ylösalaisin) A - A` a b c d Niissä tapauksissa, jossa PCs konsoli sijoittuu lähelle palkin alapintaa, tulee ripustusraudoituksella varmistaa rakenteen toiminen ja estää palkin alareunan murtuminen. Ripustusraudoitus tulee suunnitella siten, että Missä A s F yd = V Ed V Ed F yd A s on pystysuoran kuorman suunnitteluarvo on betoniteräksen myötölujuuden mitoitusarvo on lisäraudoituksen poikkipinta-ala Toista palkkia tukevalle palkille tulee vääntörasitus M T epäkeskeisestä pystysuorasta kuormasta V Ed. Vääntömomentti on määritettävissä kohdan.. Kuvan mukaisesti. Versio: fi /0

34 PCs konsolin asentaminen PCs konsolin asentaminen Tuotteiden tunnistaminen PCs konsoleita on eri malleja (esim. PCs, PCs UP ja PCs LOCK) ja eri kokoluokkia (,, 5, 7 ja 0). Eri mallit erottuvat tarrassa olevan nimen mukaan ja eri kokoluokat on maalattu eri värisiksi. Oheisessa taulukossa on esitetty eri kokoluokkien värit. Elementtitehtaalla ennen pilarin valua Konsolin pilariosa asennetaan pilarin raudoituksen lomaan pilaripiirustuksen mukaiseen paikkaan pilarin muottiin. Pilariosa kiinnitetään siten, ettei se pääse liikkumaan pilarin valamisen aikana. Pilariosassa on hammastuksen suojana ohut värillinen pelti, jossa on muovitulpat sisäkierteiden suojana. Suojatulpat voidaan poistaa ja pilariosa kiinnittää muottiin kiertämällä ruuvit muotin läpi sisäkierteisiin. Tätä voidaan käyttää sekä puu- että lasikuitumuoteissa (jälkimmäisessä reikä aiheuttaa muotin paikkaustarpeen). Pilariosa voidaan myös sitoa pilarin muuhun raudoitukseen valun ajaksi. Sementtiliiman pääsy hammastukseen ja sisäkierteisiin tulee estää. Pilariosan yhteyteen on asennettava pilaripiirustuksessa esitetty lisäraudoitus. Elementtitehtaalla pilarin valamisen jälkeen Pilariosan hammastuksen suojana ollut ohut värillinen suojalevy poistetaan ja hammastus puhdistetaan tarvittaessa. väri ruuvin kierre ruuvin pituus [mm] [mm] kiristysmomentti [Nm] PCs M PCs M PCs 5 M PCs 7 M PCs 0 M

35 PCs konsolin asentaminen Ennen konsoliosien kiinnitystä tarkastetaan, ettei pilariosan ja konsoliosan hammastuksissa ole vaurioita. Konsoliosat kiinnitetään pilaripiirustuksen mukaiseen sijaintiinsa ruuveilla siten, että konsoliosan pyöreä pinta tulee pilarin yläpään puolelle, hammastukset asettuvat tiiviisti toistensa lomaan ja pulttien kannat asettuvat aluslevyjä vasten tiiviisti. Ruuvit kiristetään oheisen taulukon mukaisiin kiristysmomentin arvoihin. Työmaalla Ennen palkkien asentamista tulee silmämääräisesti tarkastaa, että konsoliosa on asennettu siten, että osien hammastus on tiukasti toisiaan vasten ja ruuvien kannat tiiviisti aluslevyjä vasten. Tämä on tärkeää konsolin kuormakestävyyden takaamiseksi. Mikäli konsolia on työmaalla tarvetta siirtää, on se mahdollista avaamalla konsolin ruuveja. Tällöin on ehdottomasti huolehdittava, että ruuvit kiristetään uudelleen oheisen taulukon mukaisesti. Tällöin on myös ehdottomasti tarkastettava, että hammastukset ovat tiiviisti vastakkain toistensa lomassa ja ruuvit kierretty siten, että niiden kannat ovat tiiviisti aluslevyä vasten. Palkit asennetaan ja tuetaan palkkien asennussuunnitelman mukaisesti. Konsoli asettuu palkin päässä olevaan hahloon ja palkin päässä oleva päätylevy tiiviisti konsolia vasten. LOCK mallin konsoleissa on niistä ylöspäin olevien kierretappien mutterit ja yhteinen aluslevy otettava palkin asennuksen ajaksi pois ja asennettava takaisin palkin yläpuolelle välittömästi palkin asentamisen jälkeen. Palkin ja pilarin välinen sauma ja konsolihahlo valetaan laattojen saumauksen yhteydessä.

36 TIETOA PEIKOSTA Peikko on betonirakenteiden kiinnitystuotteisiin ja liittopalkkeihin erikoistunut vuodesta 965 lähtien toiminut perheyritys. Aikaisemmin yritys tunnettiin nimellä Teräspeikko. Peikon innovatiivisten ratkaisujen avulla asiakkaat voivat helpottaa ja nopeuttaa rakennusprosessiaan. Peikko Groupilla on myyntitoimistot lähes 0 maassa Euroopassa, Kiinassa, Lähi-idässä ja Pohjois-Amerikassa. Suomen liiketoiminnasta vastaa Peikko Finland Oy. Arkkitehdit ja rakennesuunnittelijat, elementtitehtaat, rakennuttajat, rakentajat, lattiaurakoitsijat, konevalmistajat sekä energia-alan ammattilaiset, voivat kaikki hyödyntää Peikon ratkaisuja. Peikon betonielementteihin ja paikallavaluun soveltuvien betoniliitosten ja runkorakenteissa käytettävien liittopalkkien valikoima on laaja. Peikko Groupin ja Peikko Finlandin pääkonttori sekä Suomen tehtaat sijaitsevat Lahdessa. Peikko Group työllistää maailmanlaajuisesti yli 800 henkeä. Suomessa Peikko Finlandin palveluksessa on noin 50 henkeä.
