Puutarhavaja 1. pystytysohje. Finland. Puutarhavaja ,80 m

Transkriptio

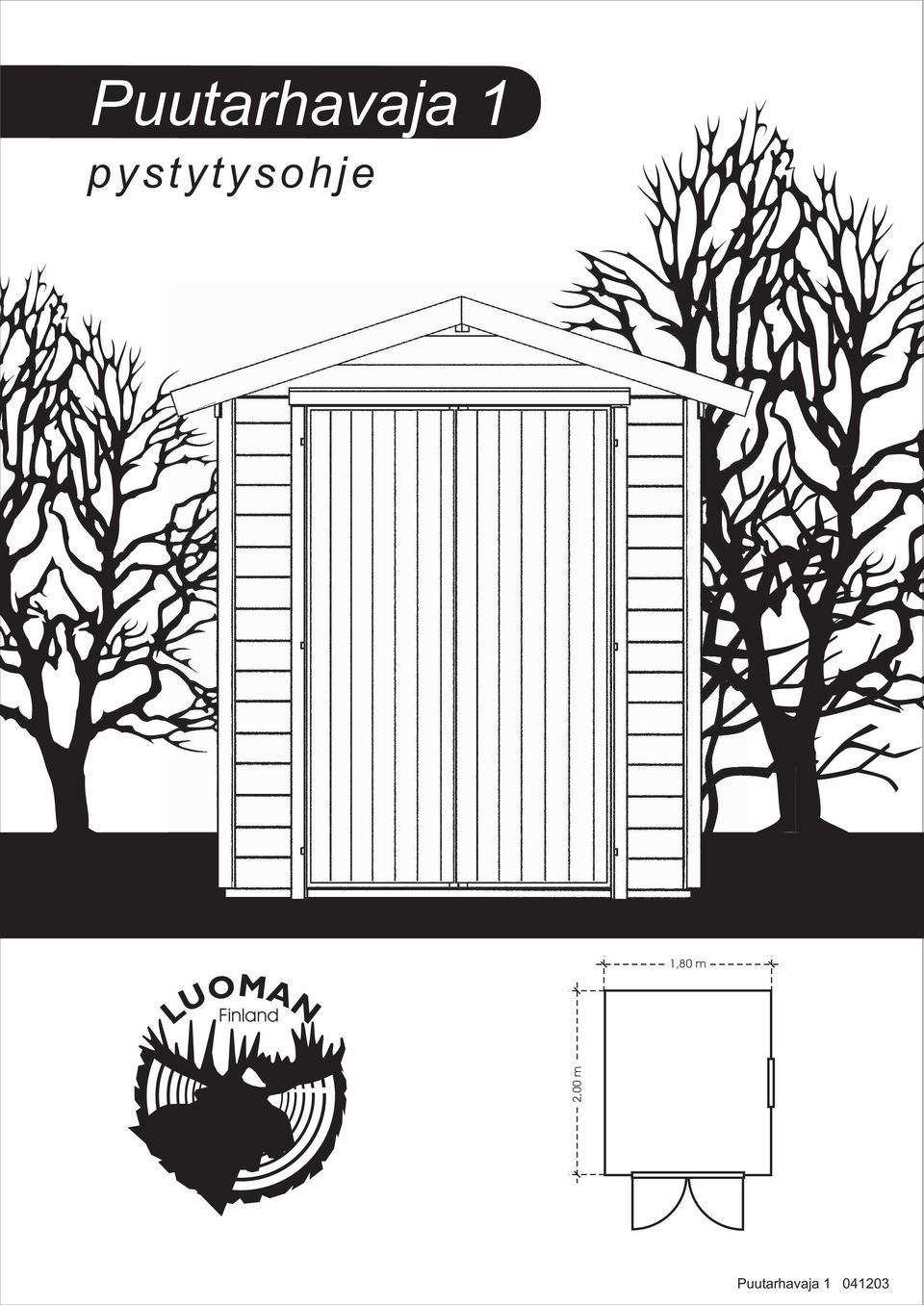

1 Puutarhavaja pystytysohje,80 m Finland,00 m Puutarhavaja 00

2 Puutarhavaja pystytysohje Hyvä asiakas, kiitos siitä, että olet valinnut Luoman valmistaman puutarhamökin. Olemme tehneet sen huolella modernissa tehtaassamme Suomessa, käyttäen raaka-aineena keinokuivattua skandinaavista havupuuta. Pyydämme huomioimaan, että puu on elävä materiaali, se hengittää ja elää ympäristön mukaan. Tämä tarkoittaa sitä, että siinä voi tapahtua pieniä koon ja muodonmuutoksia ympärillä olevan kosteuden vaihdellessa. Tällainen pieni kosteuden vaihtelun aiheuttama muodon muutos ei ole virhe tai aihe reklamaatioon. Käyttämämme puu on suojakäsittelemätöntä. Siksi on suositeltavaa suojakäsitellä mökki heti pystytyksen jälkeen. Tämä voidaan tehdä läpikuultavalla suoja-aineella tai peittävällä maalilla. MENETTELY VIRHETILANTEESSA Mahdolliset valitukset tavaran laadusta tai sen puutteista tulee tehdä seitsemän päivän sisällä toimituksesta tuotteen ostopaikkaan. Asiakkaan on tällöin aina ilmoitettava jälleenmyyjälle takuunumero, joka on liimattu pakettiin ja oven sivuun tai karmiin! Tuotteen ostajan ja myyjän on tehtävä viipymättä kirjallinen reklamaatioilmoitus. Myyjältä löytyy valmiita painettuja reklamaatiolomakkeita; ellei näin ole, ilmoituksesta tulee selvitä seuraavat tiedot: asiakkaan yhteystiedot, myyjän yhteystiedot, mahdolliset virheet tuotteessa tai puutteet sekä tuotteen takuunumero. Mikäli ostaja on tyytymätön tavaran laatuun tai tuotteesta A puuttuu osia, tulee hänen välittömästi pysäyttää asennustyöt ja ilmoittaa asiasta myyjälle. Mikäli asennustöitä jatketaan, on hän hyväksynyt tavaran. ) PERUSTUS Ennen pystytystä on välttämätöntä varmistaa, että paikka jolle mökki kootaan on tasainen ja hyvin vettä läpäisevä. Voit käyttää pohjamateriaalina hiekkaa, sepeliä, betoniharkkoja, betonivalua tai muuta sopivaa materiaalia. Pääasia on, että pohja on suora ja on varmistettu, että se ei pääse myöhemminkään elämään. Pystytysohjeen etusivulta löydät mökin pohjamitat. B ) HUOMIOI ENNEN PYSTYTYSTÄ Ennen kuin aloitat pystyttämisen, lajittele paketissa olevat osat kuvan A mukaan kukin osa omalle sivulle n., m tulevan seinän paikasta, näin sinulle jää tilaa työskennellä. Tarkista osaluettelosta, että olet saanut kaikki mökkiin kuuluvat osat. Rako -, mm a=b b b a ) PYSTYTYKSEN ALOITTAMINEN Aseta pohjapuut paikoilleen kuvan B mukaisesti siten, että jaat pohjapuut tasavälein. Tämän jälkeen lado lattialaudat paikoilleen. Ensimmäinen lauta naaraspontti ulospäin ja viisteet/urat alaspäin. Viimeinen lauta on ns. lopetuslauta, josta puuttuu urospontti. Lattialauta elää ilman kosteuden mukaan, minkä vuoksi on hyvä jättää pieni rako (-, mm) jokaisen lattialaudan väliin. Ennen kuin at laudat kiinni varmista, että pohja on suorakulmainen. Tämä on varminta todeta ottamalla ristimitta kuvan mukaan. Naulaa lattia huolellisesti kiinni jokaiseen aluspuuhun ( x,7).

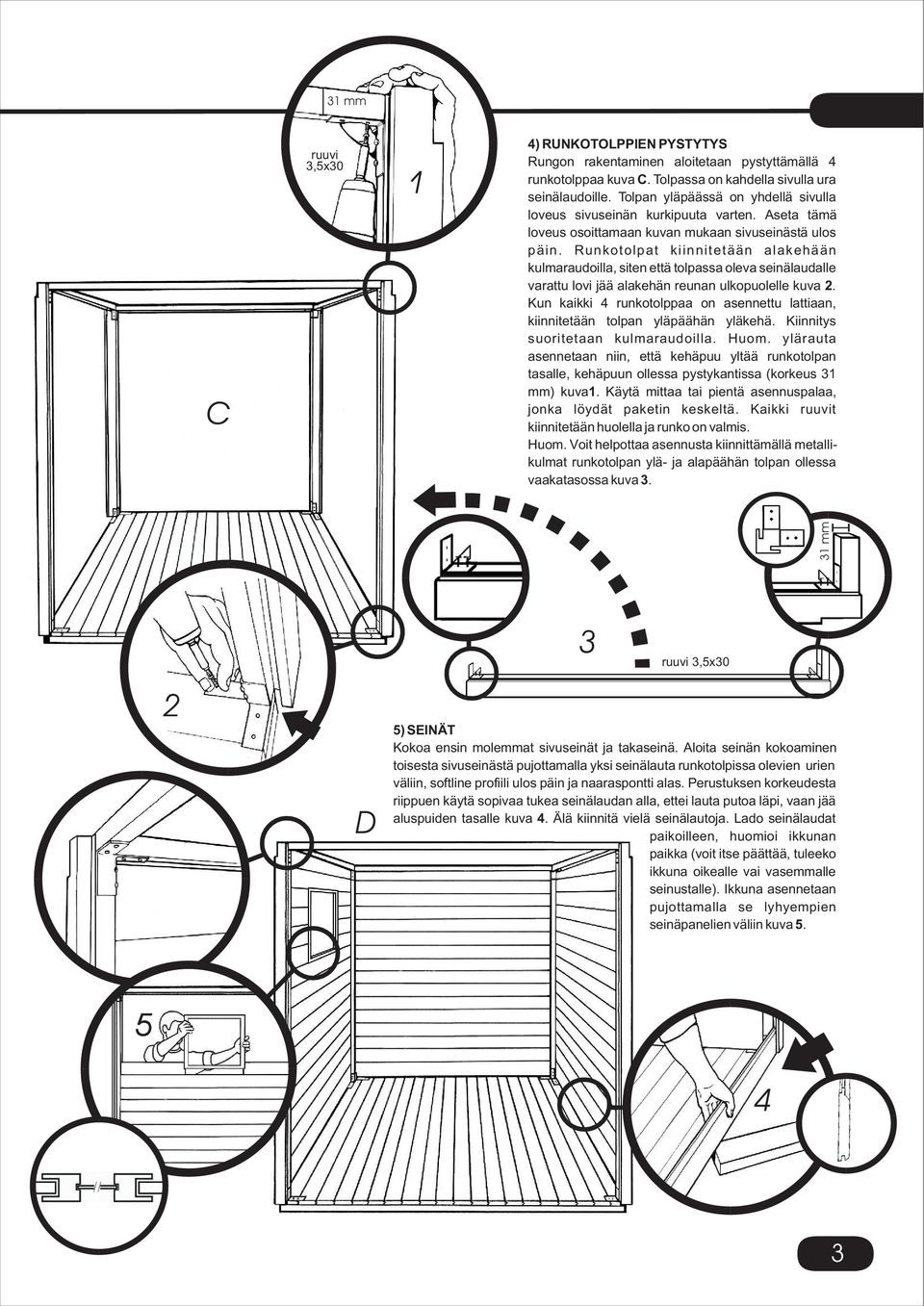

3 mm C,x0 ) RUNKOTOLPPIEN PYSTYTYS Rungon rakentaminen aloitetaan pystyttämällä runkotolppaa kuva C. Tolpassa on kahdella sivulla ura seinälaudoille. Tolpan yläpäässä on yhdellä sivulla loveus sivuseinän kurkipuuta varten. Aseta tämä loveus osoittamaan kuvan mukaan sivuseinästä ulos päin. Runkotolpat kiinnitetään alakehään kulmaraudoilla, siten että tolpassa oleva seinälaudalle varattu lovi jää alakehän reunan ulkopuolelle kuva. Kun kaikki runkotolppaa on asennettu lattiaan, kiinnitetään tolpan yläpäähän yläkehä. Kiinnitys suoritetaan kulmaraudoilla. Huom. ylärauta asennetaan niin, että kehäpuu yltää runkotolpan tasalle, kehäpuun ollessa pystykantissa (korkeus mm) kuva. Käytä mittaa tai pientä asennuspalaa, jonka löydät paketin keskeltä. Kaikki t kiinnitetään huolella ja runko on valmis. Huom. Voit helpottaa asennusta kiinnittämällä metallikulmat runkotolpan ylä- ja alapäähän tolpan ollessa vaakatasossa kuva. mm,x0 D ) SEINÄT Kokoa ensin molemmat sivuseinät ja takaseinä. Aloita seinän kokoaminen toisesta sivuseinästä pujottamalla yksi seinälauta runkotolpissa olevien urien väliin, softline profiili ulos päin ja naaraspontti alas. Perustuksen korkeudesta riippuen käytä sopivaa tukea seinälaudan alla, ettei lauta putoa läpi, vaan jää aluspuiden tasalle kuva. Älä kiinnitä vielä seinälautoja. Lado seinälaudat paikoilleen, huomioi ikkunan paikka (voit itse päättää, tuleeko ikkuna oikealle vai vasemmalle seinustalle). Ikkuna asennetaan pujottamalla se lyhyempien seinäpanelien väliin kuva.

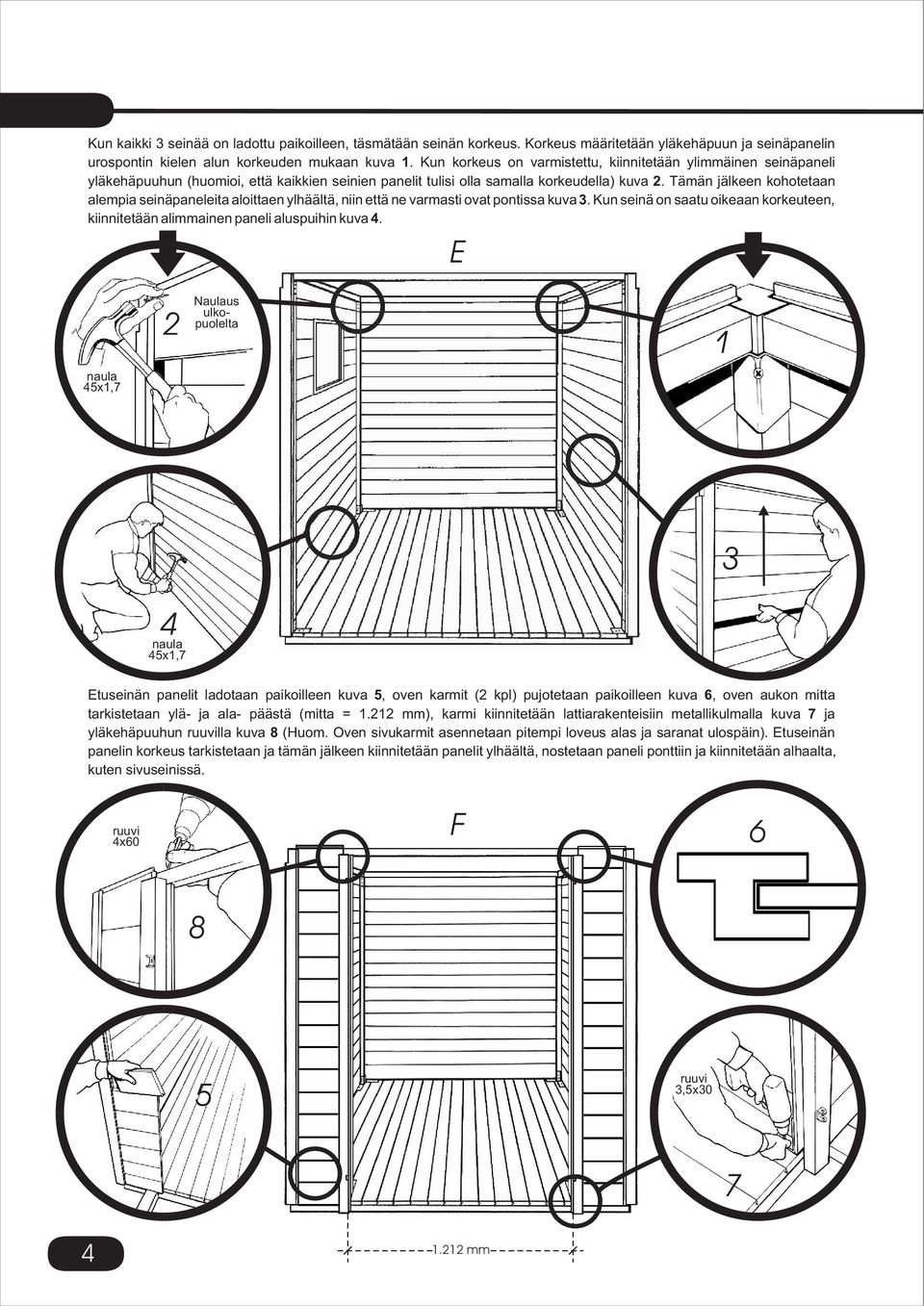

4 Kun kaikki seinää on ladottu paikoilleen, täsmätään seinän korkeus. Korkeus määritetään yläkehäpuun ja seinäpanelin urospontin kielen alun korkeuden mukaan kuva. Kun korkeus on varmistettu, kiinnitetään ylimmäinen seinäpaneli yläkehäpuuhun (huomioi, että kaikkien seinien panelit tulisi olla samalla korkeudella) kuva. Tämän jälkeen kohotetaan alempia seinäpaneleita aloittaen ylhäältä, niin että ne varmasti ovat pontissa kuva. Kun seinä on saatu oikeaan korkeuteen, kiinnitetään alimmainen paneli aluspuihin kuva. E Naulaus ulkopuolelta Etuseinän panelit ladotaan paikoilleen kuva, oven karmit ( kpl) pujotetaan paikoilleen kuva 6, oven aukon mitta tarkistetaan ylä- ja ala- päästä (mitta =. mm), karmi kiinnitetään lattiarakenteisiin metallikulmalla kuva 7 ja yläkehäpuuhun lla kuva 8 (Huom. Oven sivukarmit asennetaan pitempi loveus alas ja saranat ulospäin). Etuseinän panelin korkeus tarkistetaan ja tämän jälkeen kiinnitetään panelit ylhäältä, nostetaan paneli ponttiin ja kiinnitetään alhaalta, kuten sivuseinissä. x60 F 6 8,x0 7. mm

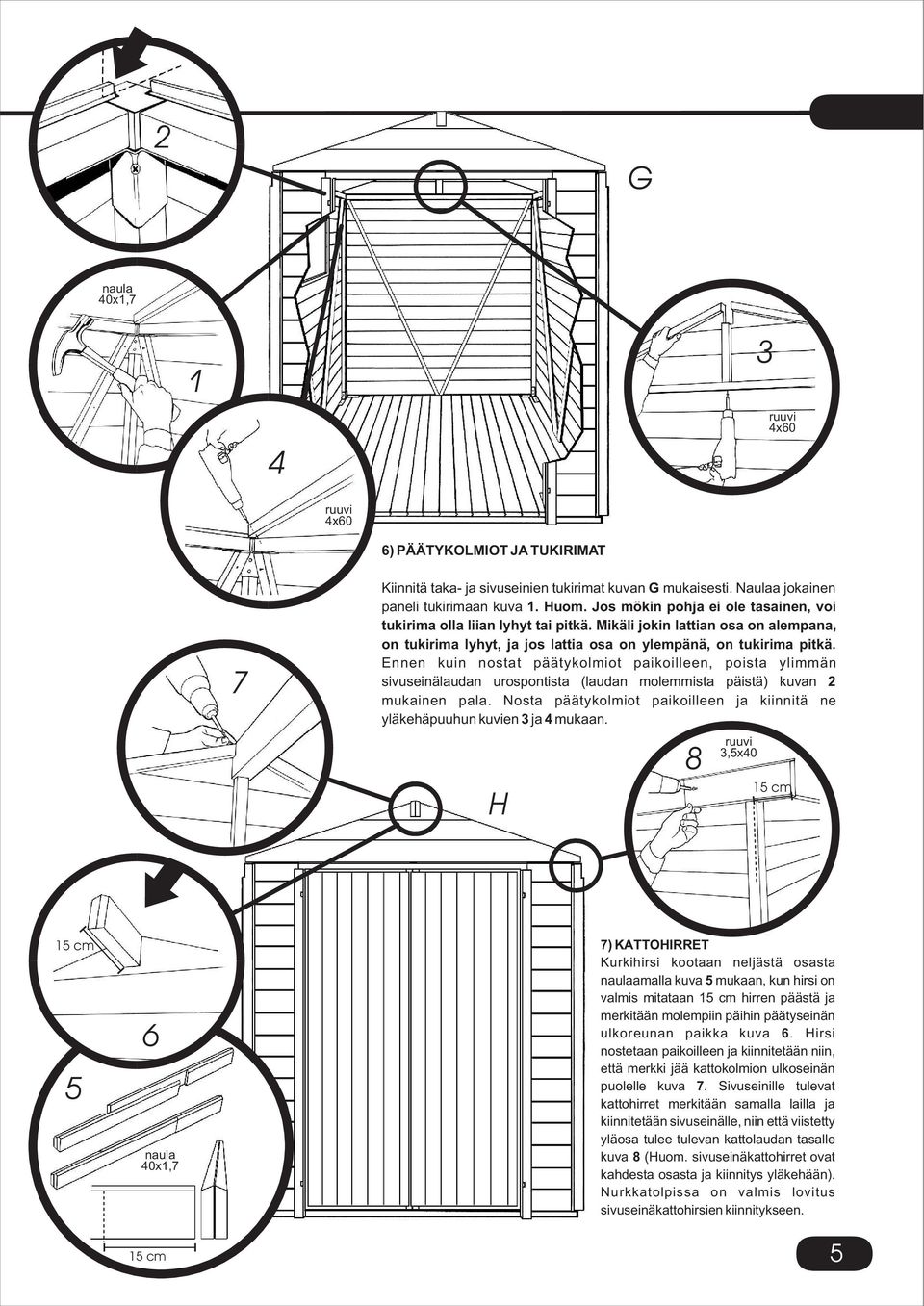

5 G 0x,7 x60 x60 x60 6) PÄÄTYKOLMIOT JA TUKIRIMAT 7 Kiinnitä taka- ja sivuseinien tukirimat kuvan G mukaisesti. Naulaa jokainen paneli tukirimaan kuva. Huom. Jos mökin pohja ei ole tasainen, voi tukirima olla liian lyhyt tai pitkä. Mikäli jokin lattian osa on alempana, on tukirima lyhyt, ja jos lattia osa on ylempänä, on tukirima pitkä. Ennen kuin nostat päätykolmiot paikoilleen, poista ylimmän sivuseinälaudan urospontista (laudan molemmista päistä) kuvan mukainen pala. Nosta päätykolmiot paikoilleen ja kiinnitä ne yläkehäpuuhun kuvien ja mukaan. H 8,x0 cm cm 6 0x,7 cm 7) KATTOHIRRET Kurkihirsi kootaan neljästä osasta amalla kuva mukaan, kun hirsi on valmis mitataan cm hirren päästä ja merkitään molempiin päihin päätyseinän ulkoreunan paikka kuva 6. Hirsi nostetaan paikoilleen ja kiinnitetään niin, että merkki jää kattokolmion ulkoseinän puolelle kuva 7. Sivuseinille tulevat kattohirret merkitään samalla lailla ja kiinnitetään sivuseinälle, niin että viistetty yläosa tulee tulevan kattolaudan tasalle kuva 8 (Huom. sivuseinäkattohirret ovat kahdesta osasta ja kiinnitys yläkehään). Nurkkatolpissa on valmis lovitus sivuseinäkattohirsien kiinnitykseen.

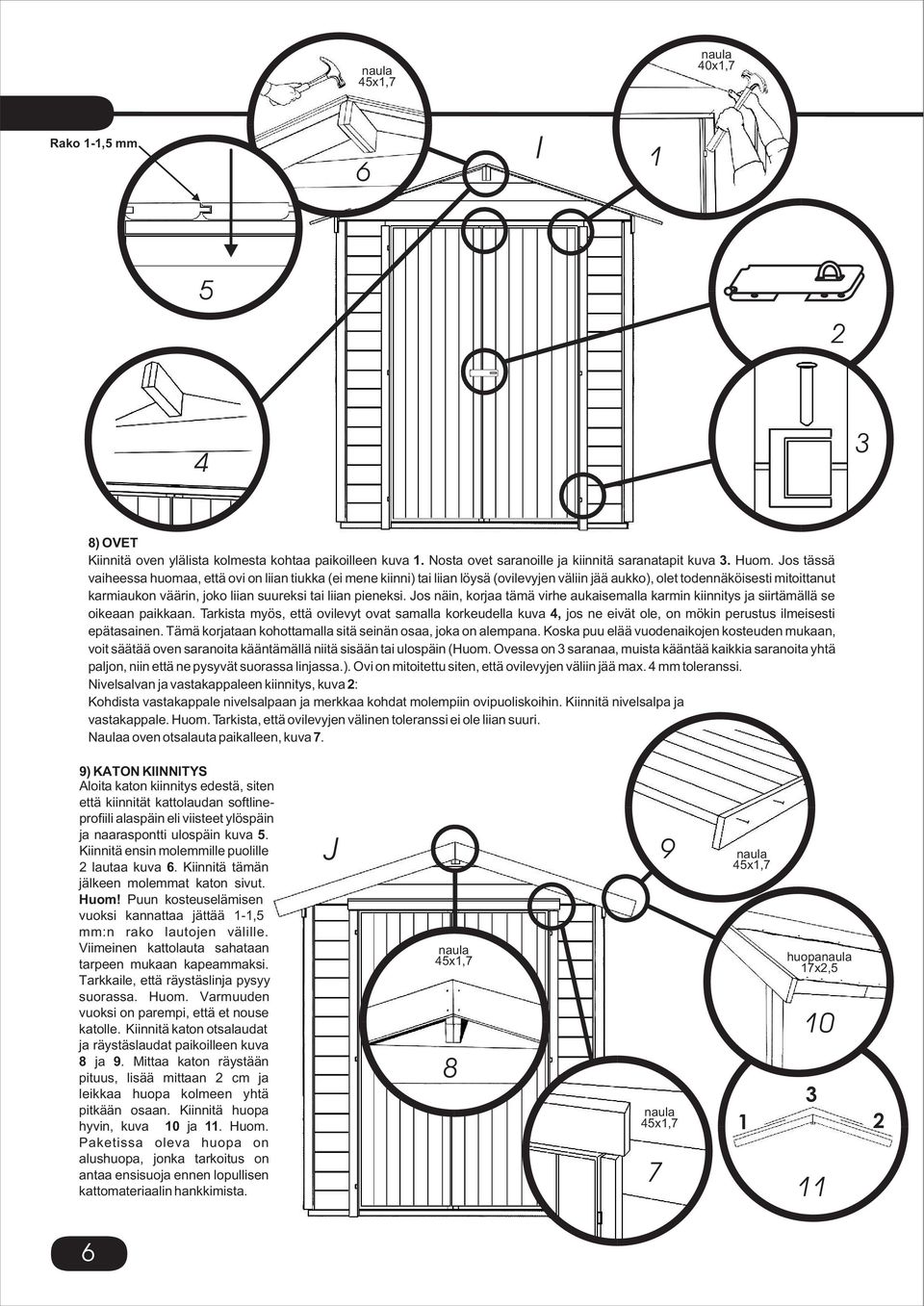

6 0x,7 Rako -, mm 6 I 8) OVET Kiinnitä oven ylälista kolmesta kohtaa paikoilleen kuva. Nosta ovet saranoille ja kiinnitä saranatapit kuva. Huom. Jos tässä vaiheessa huomaa, että ovi on liian tiukka (ei mene kiinni) tai liian löysä (ovilevyjen väliin jää aukko), olet todennäköisesti mitoittanut karmiaukon väärin, joko liian suureksi tai liian pieneksi. Jos näin, korjaa tämä virhe aukaisemalla karmin kiinnitys ja siirtämällä se oikeaan paikkaan. Tarkista myös, että ovilevyt ovat samalla korkeudella kuva, jos ne eivät ole, on mökin perustus ilmeisesti epätasainen. Tämä korjataan kohottamalla sitä seinän osaa, joka on alempana. Koska puu elää vuodenaikojen kosteuden mukaan, voit säätää oven saranoita kääntämällä niitä sisään tai ulospäin (Huom. Ovessa on saranaa, muista kääntää kaikkia saranoita yhtä paljon, niin että ne pysyvät suorassa linjassa.). Ovi on mitoitettu siten, että ovilevyjen väliin jää max. mm toleranssi. Nivelsalvan ja vastakappaleen kiinnitys, kuva : Kohdista vastakappale nivelsalpaan ja merkkaa kohdat molempiin ovipuoliskoihin. Kiinnitä nivelsalpa ja vastakappale. Huom. Tarkista, että ovilevyjen välinen toleranssi ei ole liian suuri. Naulaa oven otsalauta paikalleen, kuva 7. 9) KATON KIINNITYS Aloita katon kiinnitys edestä, siten että kiinnität kattolaudan softlineprofiili alaspäin eli viisteet ylöspäin ja naaraspontti ulospäin kuva. Kiinnitä ensin molemmille puolille lautaa kuva 6. Kiinnitä tämän jälkeen molemmat katon sivut. Huom! Puun kosteuselämisen vuoksi kannattaa jättää -, mm:n rako lautojen välille. Viimeinen kattolauta sahataan tarpeen mukaan kapeammaksi. Tarkkaile, että räystäslinja pysyy suorassa. Huom. Varmuuden vuoksi on parempi, että et nouse katolle. Kiinnitä katon otsalaudat ja räystäslaudat paikoilleen kuva 8 ja 9. Mittaa katon räystään pituus, lisää mittaan cm ja leikkaa huopa kolmeen yhtä pitkään osaan. Kiinnitä huopa hyvin, kuva 0 ja. Huom. Paketissa oleva huopa on alushuopa, jonka tarkoitus on antaa ensisuoja ennen lopullisen kattomateriaalin hankkimista. J huopa 7x, 0 6

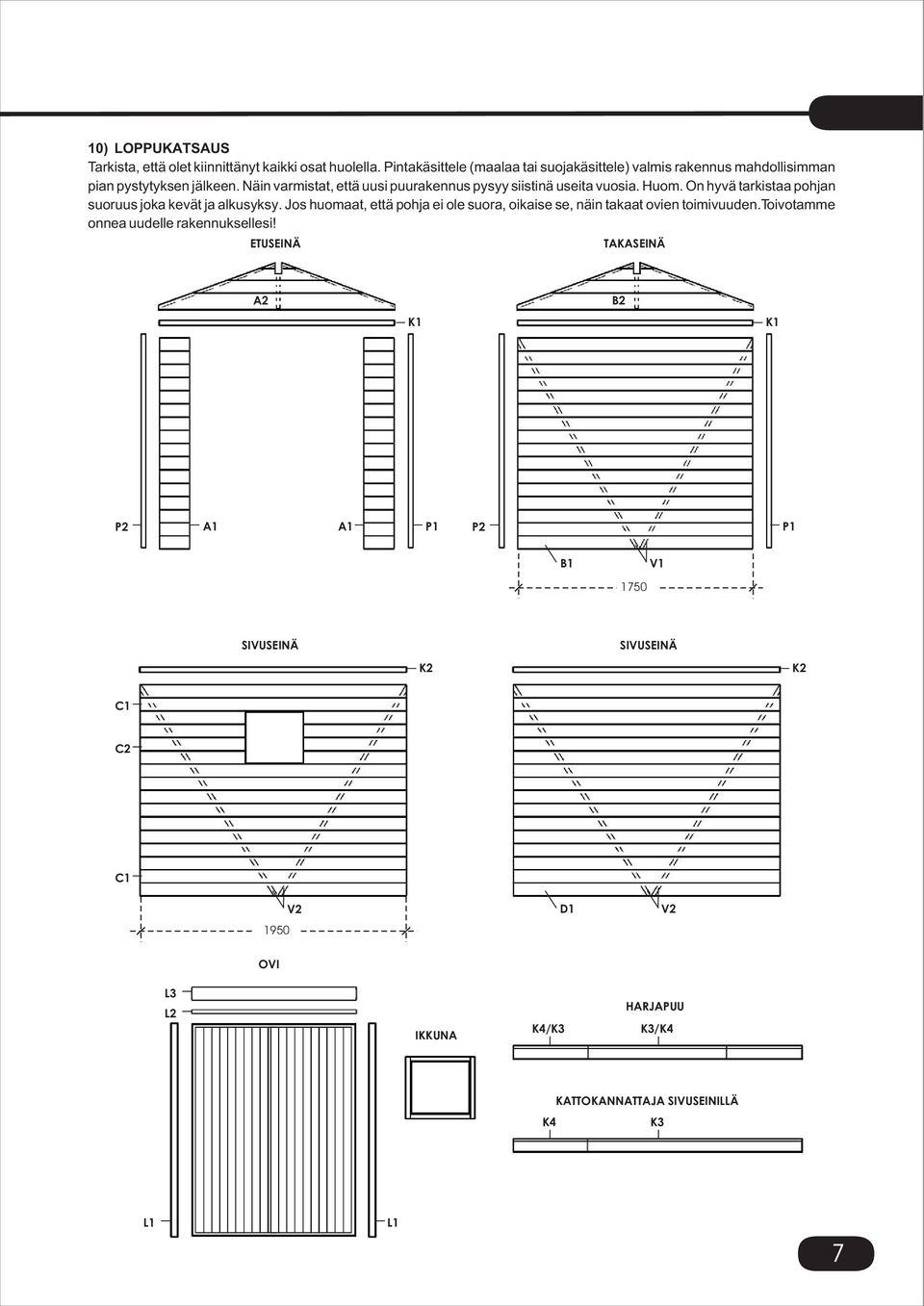

7 0) LOPPUKATSAUS Tarkista, että olet kiinnittänyt kaikki osat huolella. Pintakäsittele (maalaa tai suojakäsittele) valmis rakennus mahdollisimman pian pystytyksen jälkeen. Näin varmistat, että uusi puurakennus pysyy siistinä useita vuosia. Huom. On hyvä tarkistaa pohjan suoruus joka kevät ja alkusyksy. Jos huomaat, että pohja ei ole suora, oikaise se, näin takaat ovien toimivuuden.toivotamme onnea uudelle rakennuksellesi! ETUSEINÄ TAKASEINÄ A B K K P A A P P P B V 70 SIVUSEINÄ SIVUSEINÄ K K C C C 90 V D V OVI L L IKKUNA K/K HARJAPUU K/K K KATTOKANNATTAJA SIVUSEINILLÄ K L L 7

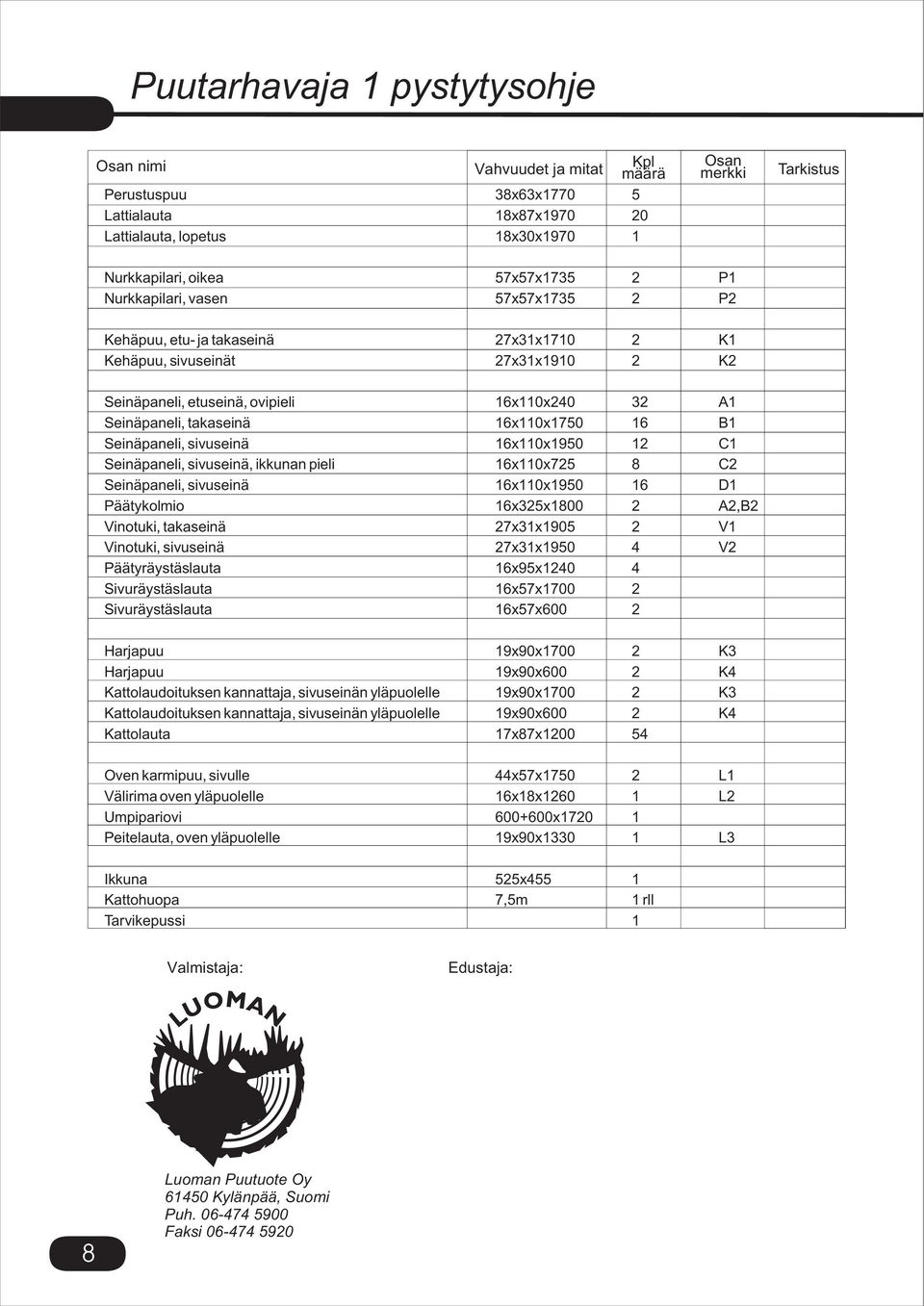

8 Puutarhavaja pystytysohje Osan nimi Vahvuudet ja mitat Kpl määrä Perustuspuu 8x6x770 Lattialauta 8x87x970 0 Lattialauta, lopetus 8x0x970 Osan merkki Tarkistus Nurkkapilari, oikea 7x7x7 P Nurkkapilari, vasen 7x7x7 P Kehäpuu, etu- ja takaseinä 7xx70 K Kehäpuu, sivuseinät 7xx90 K Seinäpaneli, etuseinä, ovipieli 6x0x0 A Seinäpaneli, takaseinä 6x0x70 6 B Seinäpaneli, sivuseinä 6x0x90 C Seinäpaneli, sivuseinä, ikkunan pieli 6x0x7 8 C Seinäpaneli, sivuseinä 6x0x90 6 D Päätykolmio 6xx800 A,B Vinotuki, takaseinä 7xx90 V Vinotuki, sivuseinä 7xx90 V Päätyräystäslauta 6x9x0 Sivuräystäslauta 6x7x700 Sivuräystäslauta 6x7x600 Harjapuu 9x90x700 K Harjapuu 9x90x600 K Kattolaudoituksen kannattaja, sivuseinän yläpuolelle 9x90x700 K Kattolaudoituksen kannattaja, sivuseinän yläpuolelle 9x90x600 K Kattolauta 7x87x00 Oven karmipuu, sivulle x7x70 L Välirima oven yläpuolelle 6x8x60 L Umpipariovi x70 Peitelauta, oven yläpuolelle 9x90x0 L Ikkuna x Kattohuopa 7,m rll Tarvikepussi Valmistaja: Edustaja: 8 Luoman Puutuote Oy 60 Kylänpää, Suomi Puh Faksi
