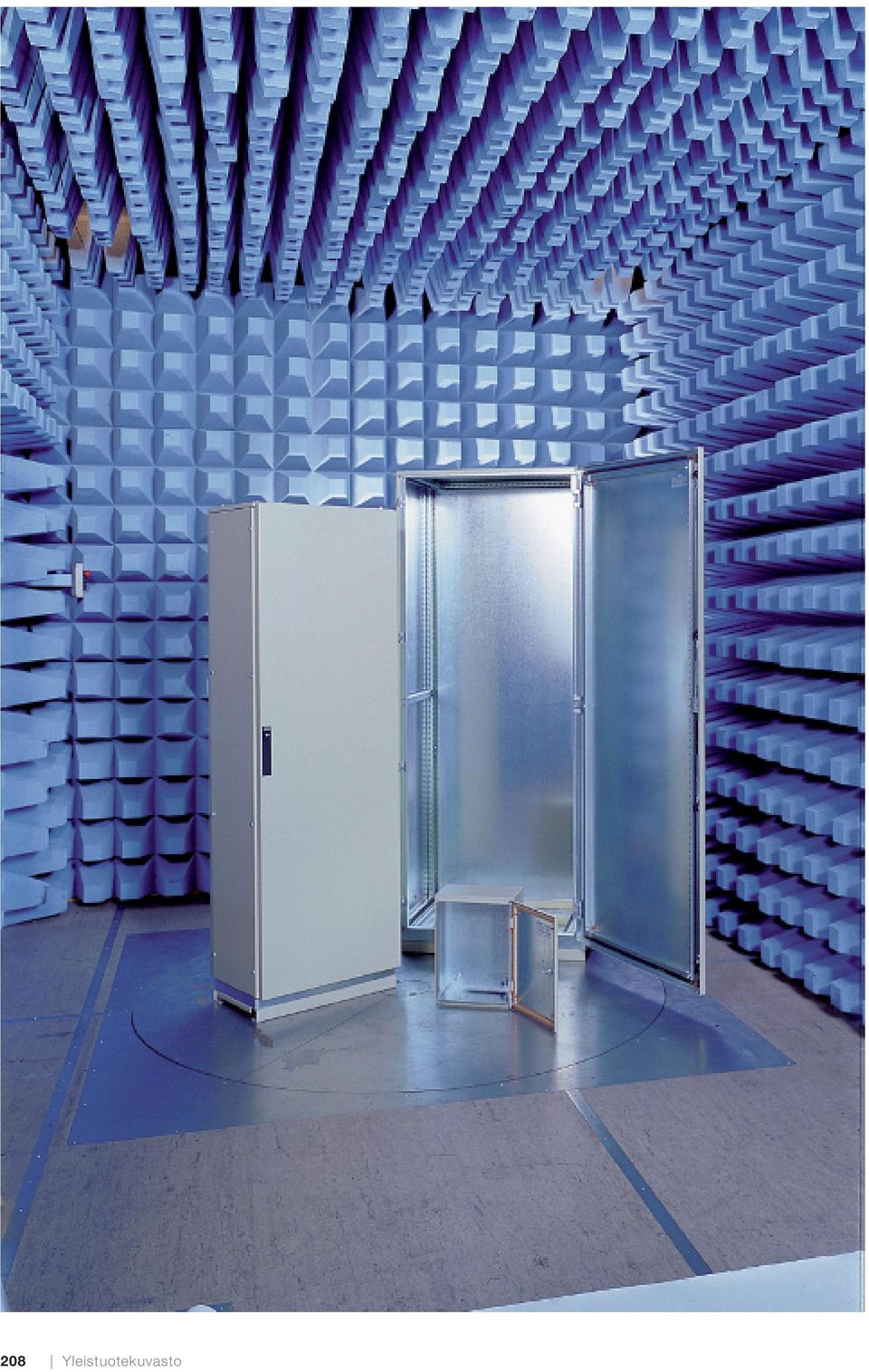

1 208 Yleistuotekuvasto

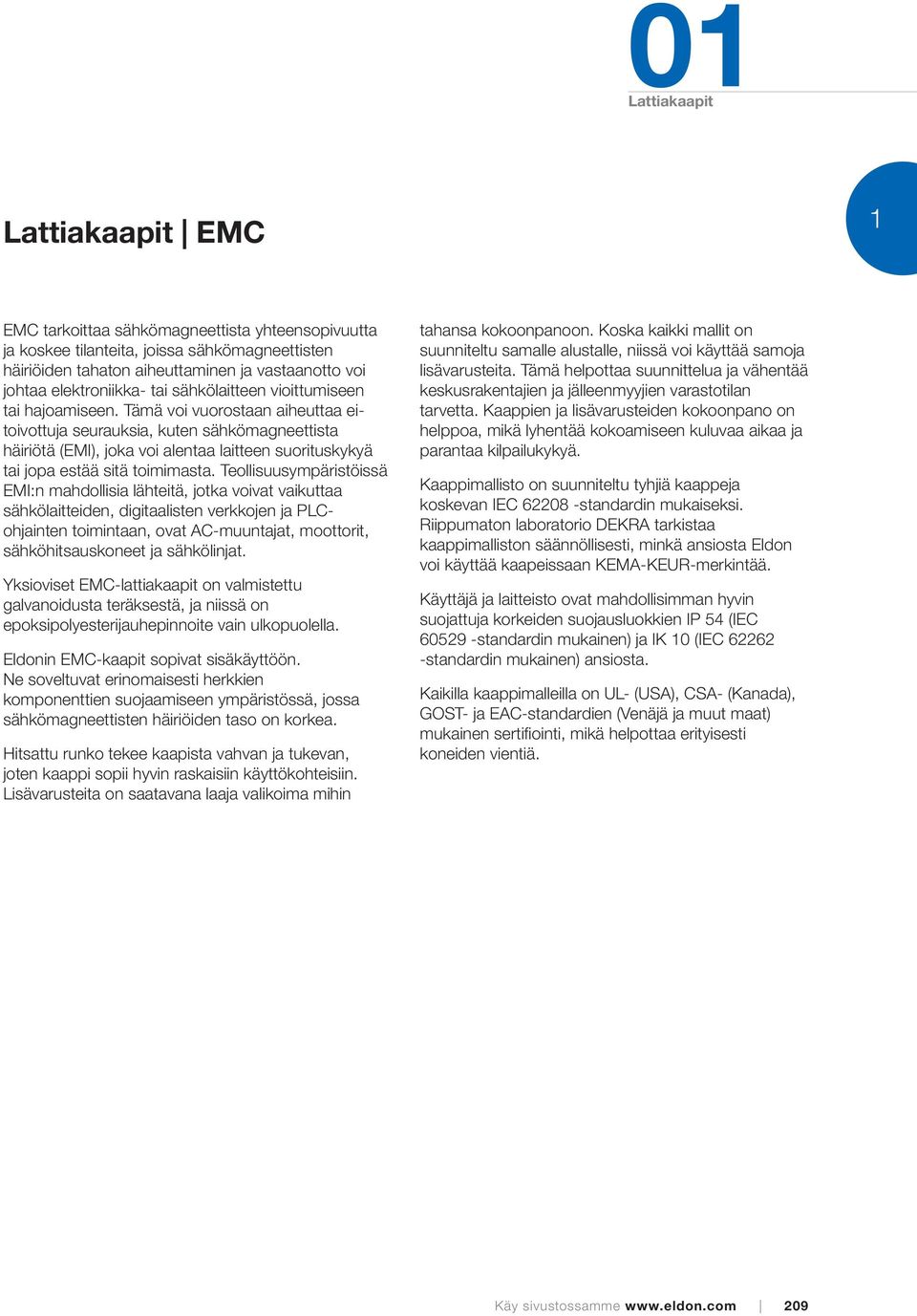

2 01 Lattiakaapit Lattiakaapit EMC 1 EMC tarkoittaa sähkömagneettista yhteensopivuutta ja koskee tilanteita, joissa sähkömagneettisten häiriöiden tahaton aiheuttaminen ja vastaanotto voi johtaa elektroniikka- tai sähkölaitteen vioittumiseen tai hajoamiseen. Tämä voi vuorostaan aiheuttaa eitoivottuja seurauksia, kuten sähkömagneettista häiriötä (EMI), joka voi alentaa laitteen suorituskykyä tai jopa estää sitä toimimasta. Teollisuusympäristöissä EMI:n mahdollisia lähteitä, jotka voivat vaikuttaa sähkölaitteiden, digitaalisten verkkojen ja PLCohjainten toimintaan, ovat AC-muuntajat, moottorit, sähköhitsauskoneet ja sähkölinjat. Yksioviset EMC-lattiakaapit on valmistettu galvanoidusta teräksestä, ja niissä on epoksipolyesterijauhepinnoite vain ulkopuolella. Eldonin EMC-kaapit sopivat sisäkäyttöön. Ne soveltuvat erinomaisesti herkkien komponenttien suojaamiseen ympäristössä, jossa sähkömagneettisten häiriöiden taso on korkea. Hitsattu runko tekee kaapista vahvan ja tukevan, joten kaappi sopii hyvin raskaisiin käyttökohteisiin. Lisävarusteita on saatavana laaja valikoima mihin tahansa kokoonpanoon. Koska kaikki mallit on suunniteltu samalle alustalle, niissä voi käyttää samoja lisävarusteita. Tämä helpottaa suunnittelua ja vähentää keskusrakentajien ja jälleenmyyjien varastotilan tarvetta. Kaappien ja lisävarusteiden kokoonpano on helppoa, mikä lyhentää kokoamiseen kuluvaa aikaa ja parantaa kilpailukykyä. Kaappimallisto on suunniteltu tyhjiä kaappeja koskevan IEC standardin mukaiseksi. Riippumaton laboratorio DEKRA tarkistaa kaappimalliston säännöllisesti, minkä ansiosta Eldon voi käyttää kaapeissaan KEMA-KEUR-merkintää. Käyttäjä ja laitteisto ovat mahdollisimman hyvin suojattuja korkeiden suojausluokkien IP 54 (IEC standardin mukainen) ja IK 10 (IEC standardin mukainen) ansiosta. Kaikilla kaappimalleilla on UL- (USA), CSA- (Kanada), GOST- ja EAC-standardien (Venäjä ja muut maat) mukainen sertifiointi, mikä helpottaa erityisesti koneiden vientiä. Käy sivustossamme 209

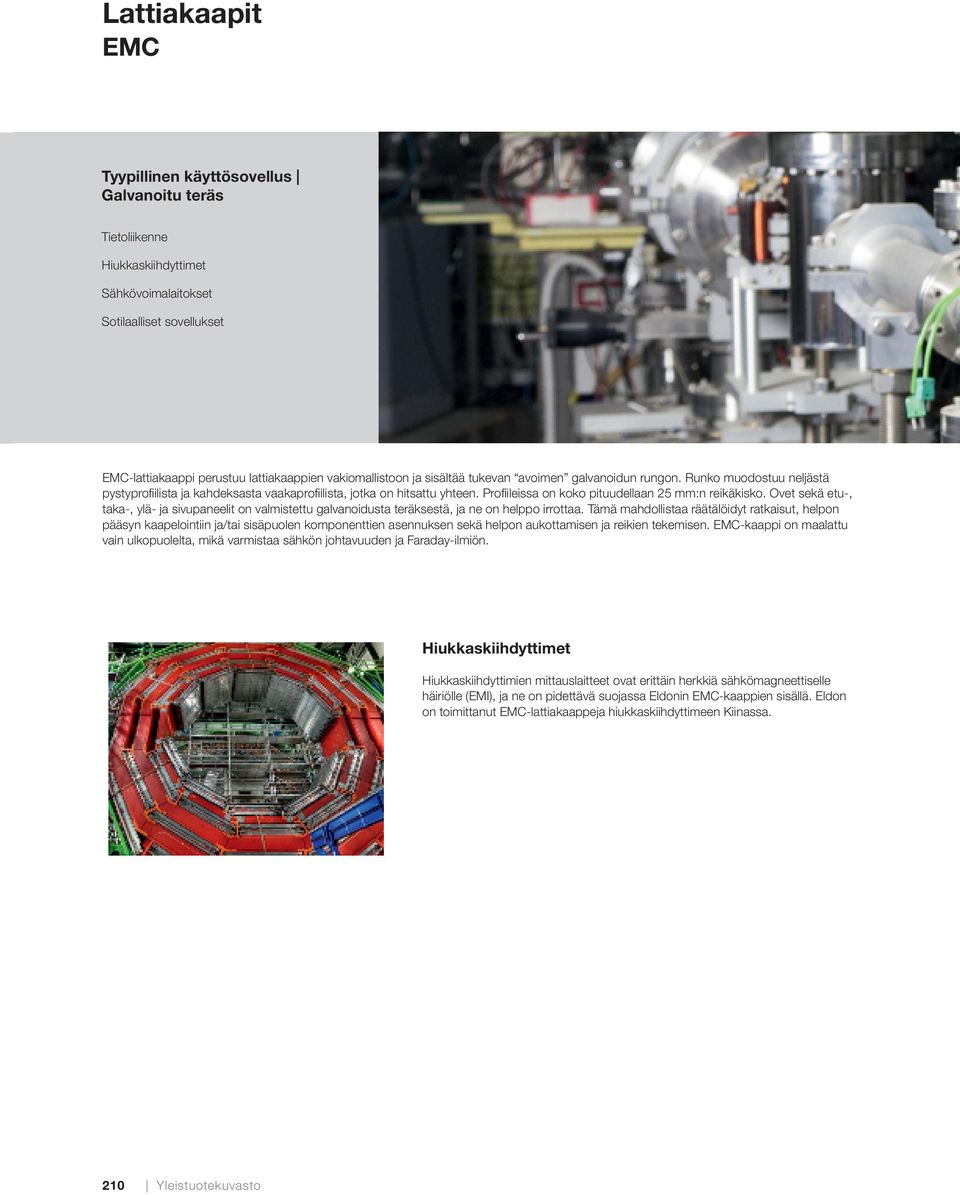

3 Lattiakaapit EMC Tyypillinen käyttösovellus Galvanoitu teräs Tietoliikenne Hiukkaskiihdyttimet Sähkövoimalaitokset Sotilaalliset sovellukset EMC-lattiakaappi perustuu lattiakaappien vakiomallistoon ja sisältää tukevan avoimen galvanoidun rungon. Runko muodostuu neljästä pystyprofi ilista ja kahdeksasta vaakaprofi ilista, jotka on hitsattu yhteen. Profi ileissa on koko pituudellaan 25 mm:n reikäkisko. Ovet sekä etu-, taka-, ylä- ja sivupaneelit on valmistettu galvanoidusta teräksestä, ja ne on helppo irrottaa. Tämä mahdollistaa räätälöidyt ratkaisut, helpon pääsyn kaapelointiin ja/tai sisäpuolen komponenttien asennuksen sekä helpon aukottamisen ja reikien tekemisen. EMC-kaappi on maalattu vain ulkopuolelta, mikä varmistaa sähkön johtavuuden ja Faraday-ilmiön. Hiukkaskiihdyttimet Hiukkaskiihdyttimien mittauslaitteet ovat erittäin herkkiä sähkömagneettiselle häiriölle (EMI), ja ne on pidettävä suojassa Eldonin EMC-kaappien sisällä. Eldon on toimittanut EMC-lattiakaappeja hiukkaskiihdyttimeen Kiinassa. 210 Yleistuotekuvasto

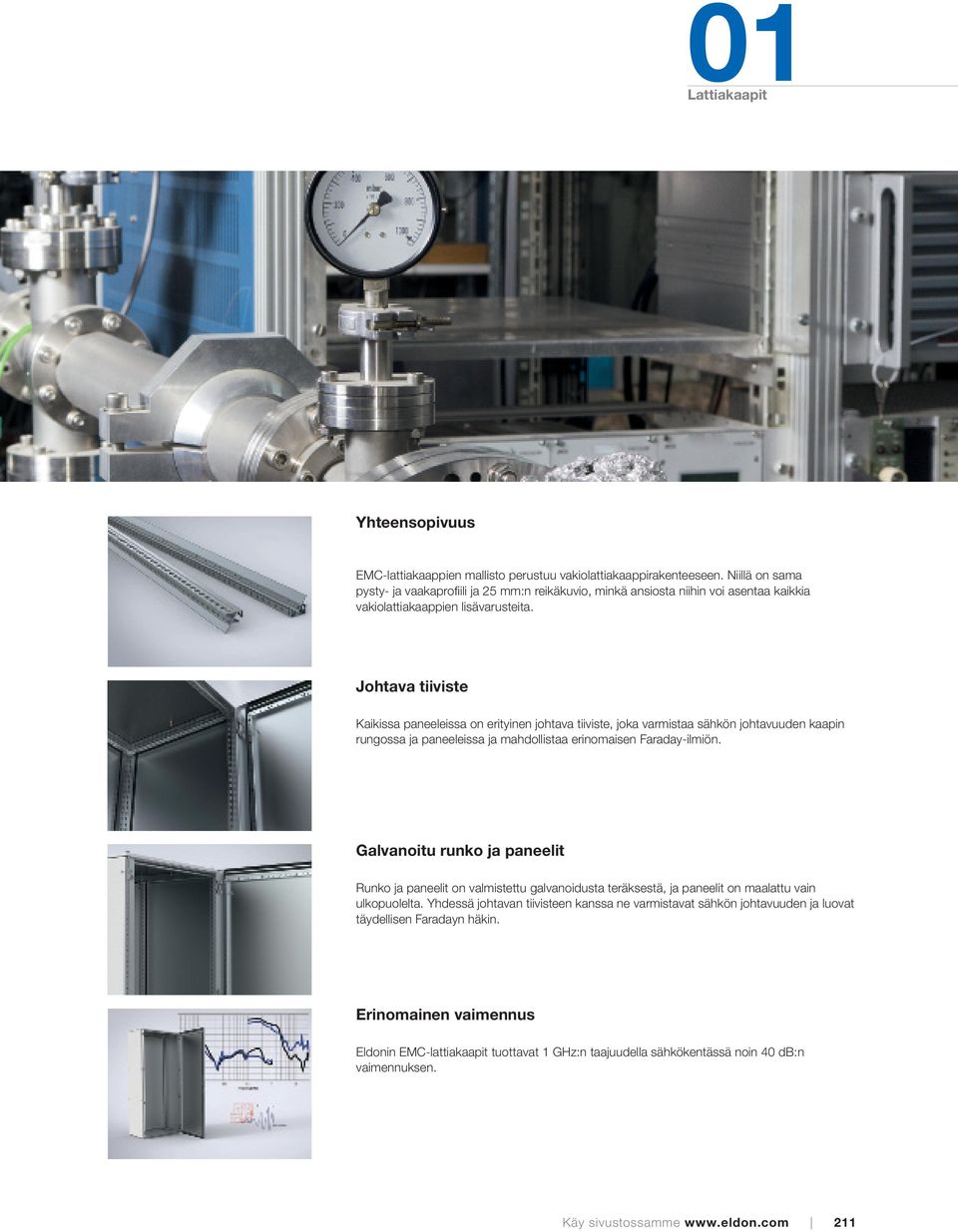

4 01 Lattiakaapit 1 Yhteensopivuus EMC-lattiakaappien mallisto perustuu vakiolattiakaappirakenteeseen. Niillä on sama pysty- ja vaakaprofi ili ja 25 mm:n reikäkuvio, minkä ansiosta niihin voi asentaa kaikkia vakiolattiakaappien lisävarusteita. Johtava tiiviste Kaikissa paneeleissa on erityinen johtava tiiviste, joka varmistaa sähkön johtavuuden kaapin rungossa ja paneeleissa ja mahdollistaa erinomaisen Faraday-ilmiön. Galvanoitu runko ja paneelit Runko ja paneelit on valmistettu galvanoidusta teräksestä, ja paneelit on maalattu vain ulkopuolelta. Yhdessä johtavan tiivisteen kanssa ne varmistavat sähkön johtavuuden ja luovat täydellisen Faradayn häkin. Erinomainen vaimennus Eldonin EMC-lattiakaapit tuottavat 1 GHz:n taajuudella sähkökentässä noin 40 db:n vaimennuksen. Käy sivustossamme 211

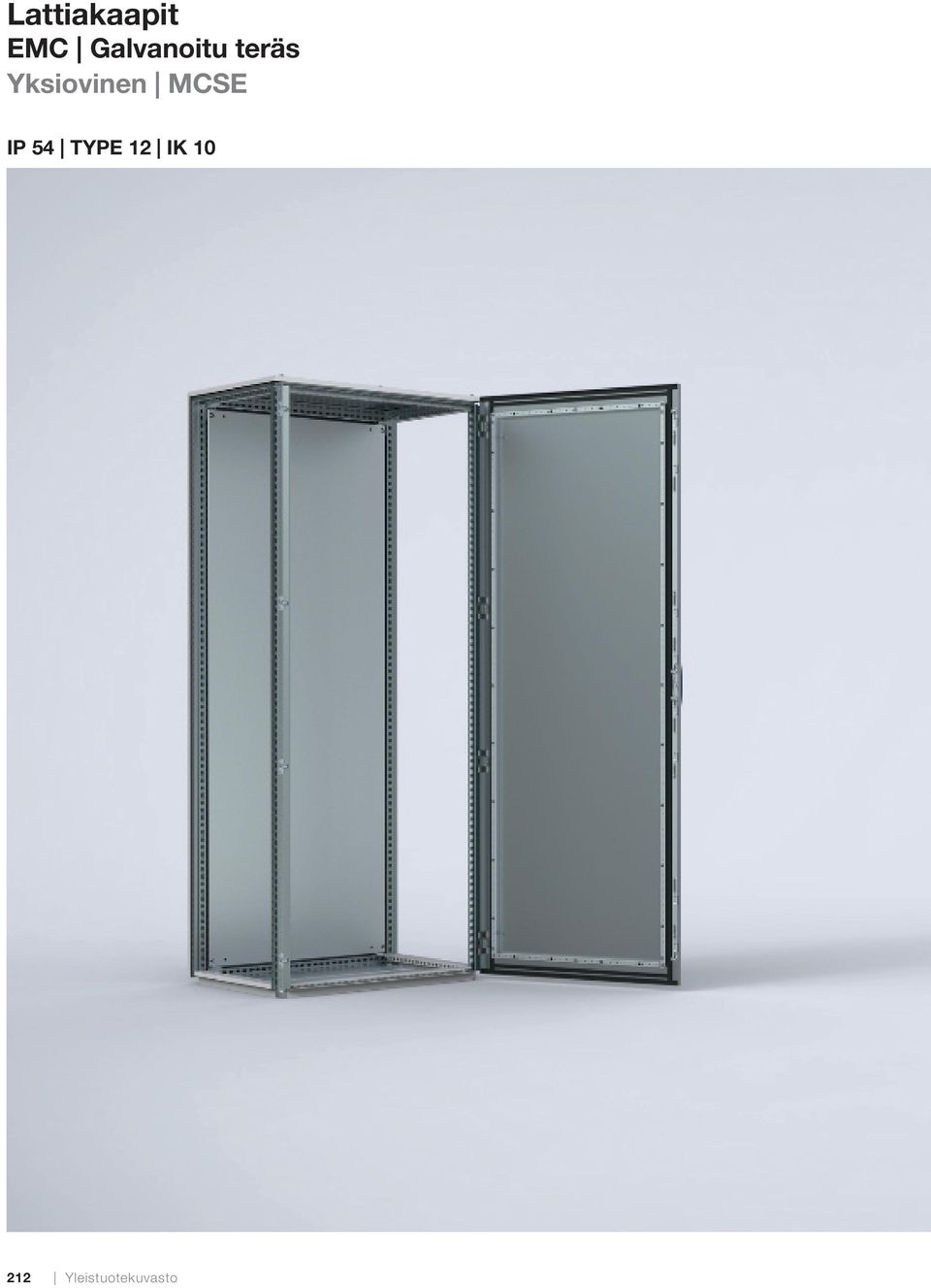

5 Lattiakaapit EMC Galvanoitu teräs Yksiovinen MCSE IP 54 TYPE 12 IK Yleistuotekuvasto

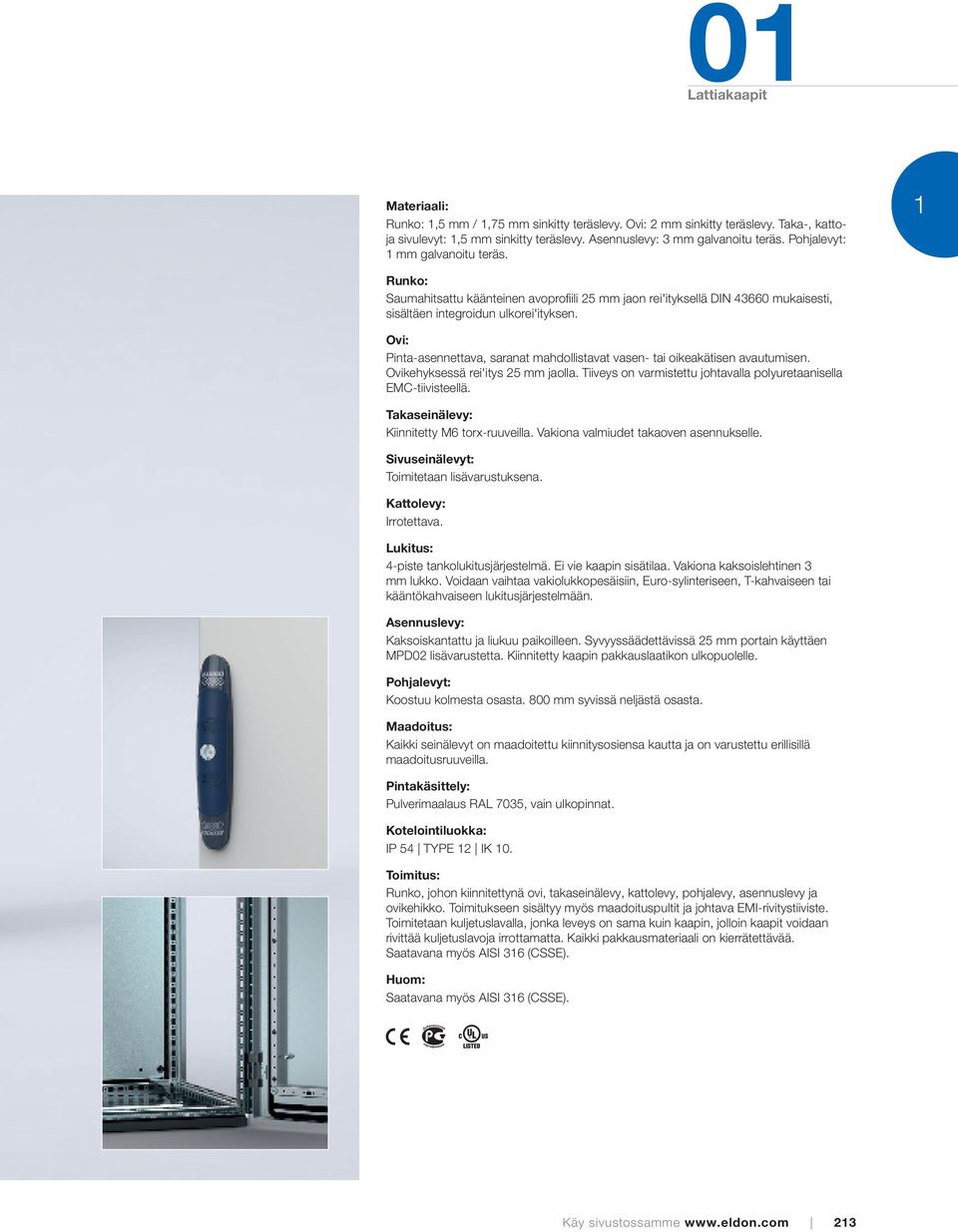

6 01 Lattiakaapit Runko: 1,5 mm / 1,75 mm sinkitty teräslevy. Ovi: 2 mm sinkitty teräslevy. Taka-, kattoja sivulevyt: 1,5 mm sinkitty teräslevy. Asennuslevy: 3 mm galvanoitu teräs. Pohjalevyt: 1 mm galvanoitu teräs. 1 Runko: Saumahitsattu käänteinen avoprofi ili 25 mm jaon rei'ityksellä DIN mukaisesti, sisältäen integroidun ulkorei'ityksen. Ovi: Pinta-asennettava, saranat mahdollistavat vasen- tai oikeakätisen avautumisen. Ovikehyksessä rei'itys 25 mm jaolla. Tiiveys on varmistettu johtavalla polyuretaanisella EMC-tiivisteellä. Takaseinälevy: Kiinnitetty M6 torx-ruuveilla. Vakiona valmiudet takaoven asennukselle. Sivuseinälevyt: Toimitetaan lisävarustuksena. Kattolevy: Irrotettava. Lukitus: 4-piste tankolukitusjärjestelmä. Ei vie kaapin sisätilaa. Vakiona kaksoislehtinen 3 mm lukko. Voidaan vaihtaa vakiolukkopesäisiin, Euro-sylinteriseen, T-kahvaiseen tai kääntökahvaiseen lukitusjärjestelmään. Asennuslevy: Kaksoiskantattu ja liukuu paikoilleen. Syvyyssäädettävissä 25 mm portain käyttäen MPD02 lisävarustetta. Kiinnitetty kaapin pakkauslaatikon ulkopuolelle. Pohjalevyt: Koostuu kolmesta osasta. 800 mm syvissä neljästä osasta. Maadoitus: Kaikki seinälevyt on maadoitettu kiinnitysosiensa kautta ja on varustettu erillisillä maadoitusruuveilla. Pintakäsittely: Pulverimaalaus RAL 7035, vain ulkopinnat. Kotelointiluokka: IP 54 TYPE 12 IK 10. Toimitus: Runko, johon kiinnitettynä ovi, takaseinälevy, kattolevy, pohjalevy, asennuslevy ja ovikehikko. Toimitukseen sisältyy myös maadoituspultit ja johtava EMI-rivitystiiviste. Toimitetaan kuljetuslavalla, jonka leveys on sama kuin kaapin, jolloin kaapit voidaan rivittää kuljetuslavoja irrottamatta. Kaikki pakkausmateriaali on kierrätettävää. Saatavana myös AISI 316 (CSSE). Huom: Saatavana myös AISI 316 (CSSE). Käy sivustossamme 213

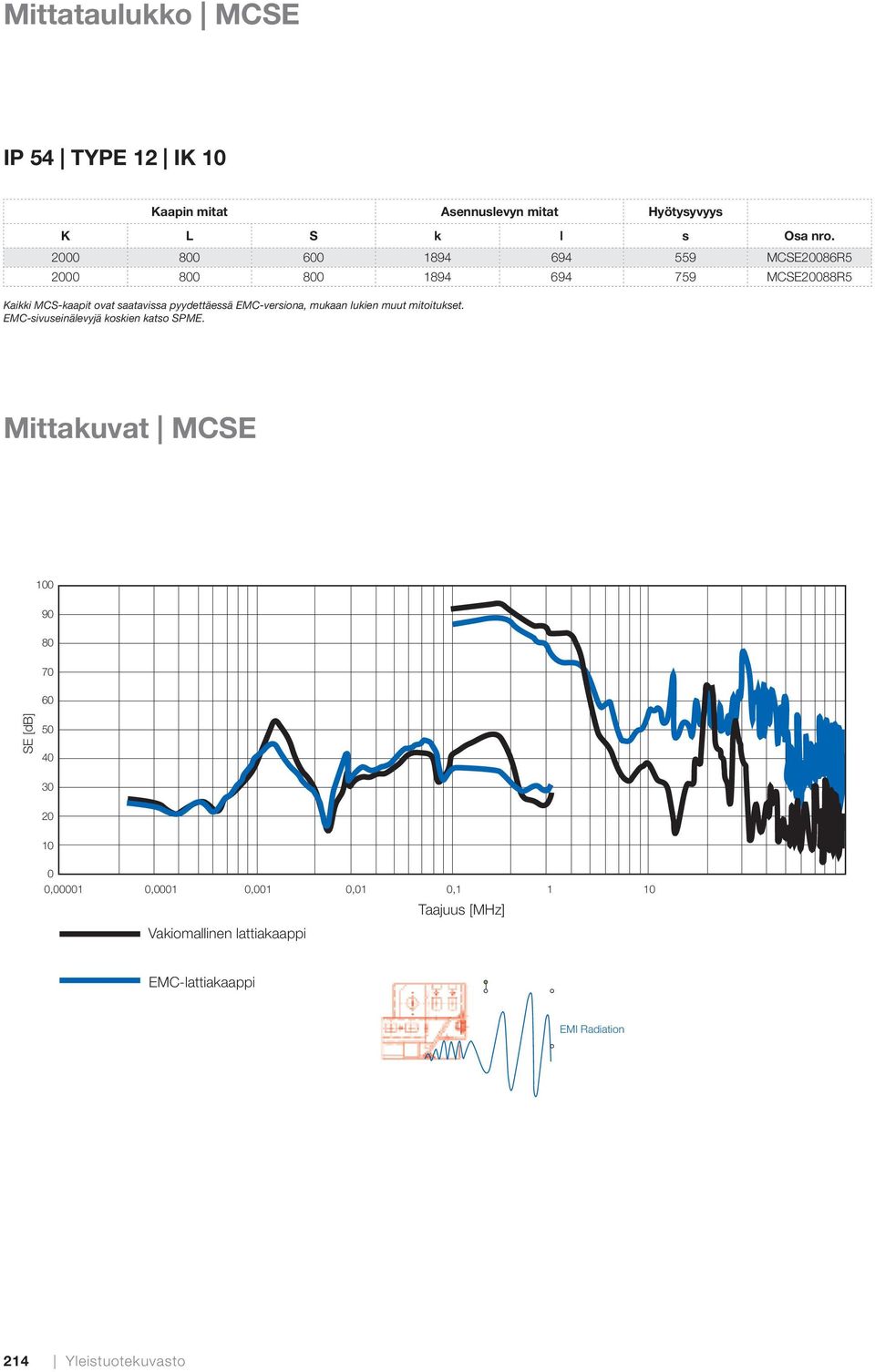

7 Mittataulukko MCSE IP 54 TYPE 12 IK 10 Kaapin mitat Asennuslevyn mitat Hyötysyvyys K L S k l s Osa nro MCSE20086R MCSE20088R5 Kaikki MCS-kaapit ovat saatavissa pyydettäessä EMC-versiona, mukaan lukien muut mitoitukset. EMC-sivuseinälevyjä koskien katso SPME. Mittakuvat MCSE SE [db] , ,0001 0,001 0,01 0,1 1 Taajuus [MHz] Vakiomallinen lattiakaappi 10 EMC-lattiakaappi EMI Radiation 214 Yleistuotekuvasto

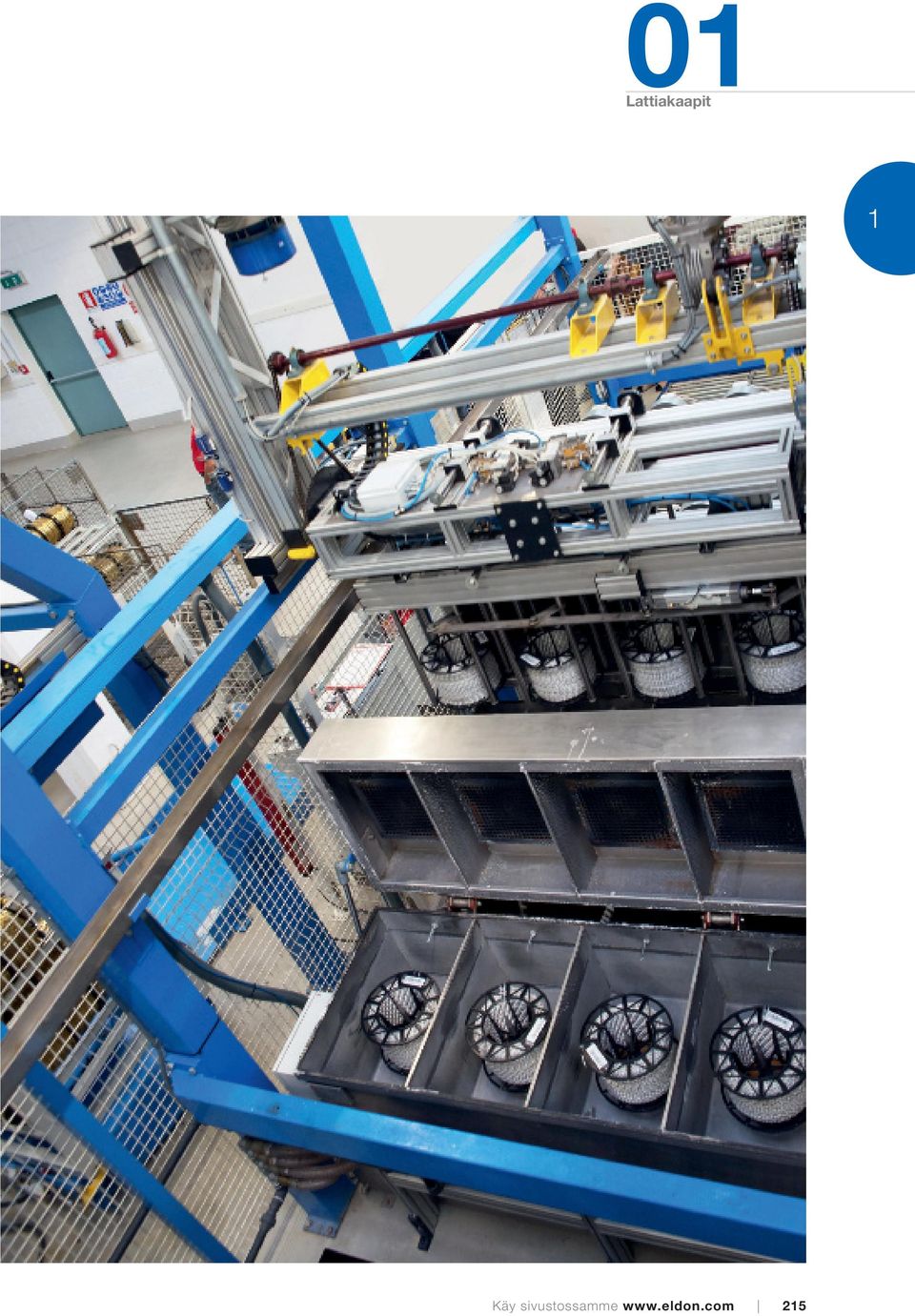

8 01 Lattiakaapit 1 Käy sivustossamme 215

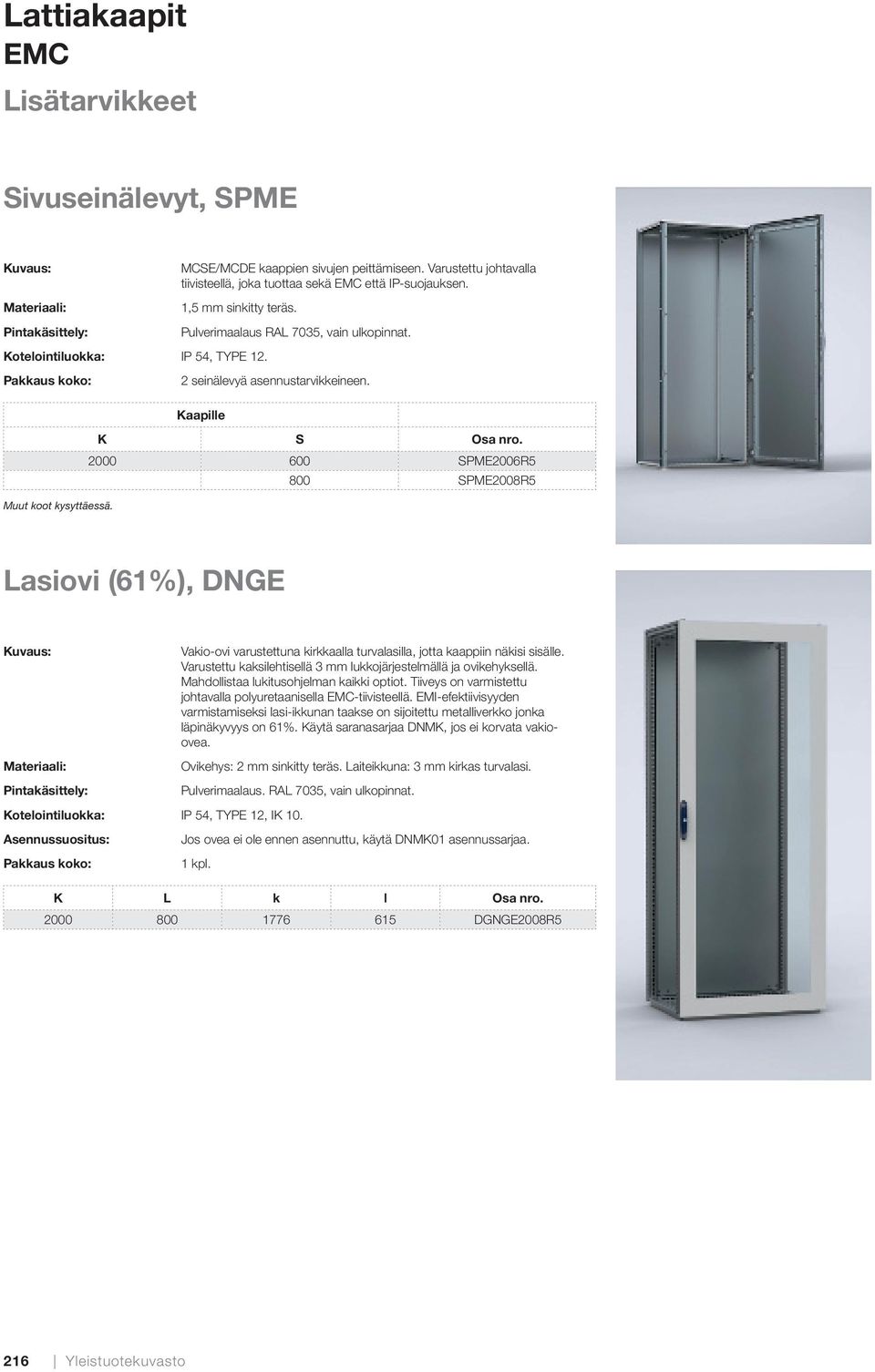

9 Lattiakaapit EMC Lisätarvikkeet Sivuseinälevyt, SPME Pintakäsittely: MCSE/MCDE kaappien sivujen peittämiseen. Varustettu johtavalla tiivisteellä, joka tuottaa sekä EMC että IP-suojauksen. 1,5 mm sinkitty teräs. Kotelointiluokka: IP 54, TYPE 12. Muut koot kysyttäessä. Pulverimaalaus RAL 7035, vain ulkopinnat. 2 seinälevyä asennustarvikkeineen. Kaapille K S Osa nro SPME2006R5 800 SPME2008R5 Lasiovi (61%), DNGE Pintakäsittely: Vakio-ovi varustettuna kirkkaalla turvalasilla, jotta kaappiin näkisi sisälle. Varustettu kaksilehtisellä 3 mm lukkojärjestelmällä ja ovikehyksellä. Mahdollistaa lukitusohjelman kaikki optiot. Tiiveys on varmistettu johtavalla polyuretaanisella EMC-tiivisteellä. EMI-efektiivisyyden varmistamiseksi lasi-ikkunan taakse on sijoitettu metalliverkko jonka läpinäkyvyys on 61%. Käytä saranasarjaa DNMK, jos ei korvata vakioovea. Ovikehys: 2 mm sinkitty teräs. Laiteikkuna: 3 mm kirkas turvalasi. Pulverimaalaus. RAL 7035, vain ulkopinnat. Kotelointiluokka: IP 54, TYPE 12, IK 10. Asennussuositus: Jos ovea ei ole ennen asennuttu, käytä DNMK01 asennussarjaa. 1 kpl. K L k l Osa nro DGNGE2008R5 216 Yleistuotekuvasto

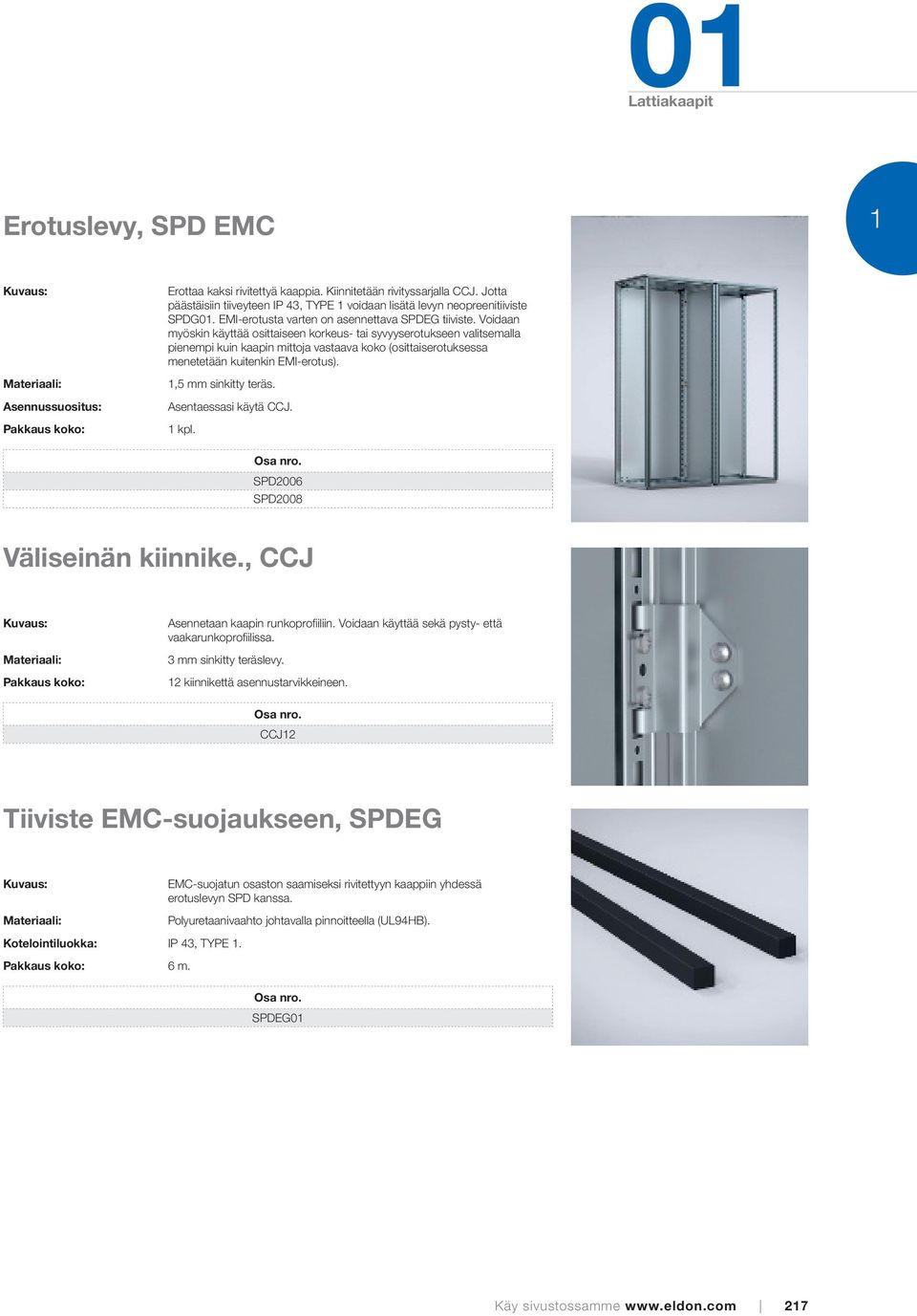

10 01 Lattiakaapit Erotuslevy, SPD EMC 1 Asennussuositus: Erottaa kaksi rivitettyä kaappia. Kiinnitetään rivityssarjalla CCJ. Jotta päästäisiin tiiveyteen IP 43, TYPE 1 voidaan lisätä levyn neopreenitiiviste SPDG01. EMI-erotusta varten on asennettava SPDEG tiiviste. Voidaan myöskin käyttää osittaiseen korkeus- tai syvyyserotukseen valitsemalla pienempi kuin kaapin mittoja vastaava koko (osittaiserotuksessa menetetään kuitenkin EMI-erotus). 1,5 mm sinkitty teräs. Asentaessasi käytä CCJ. 1 kpl. Osa nro. SPD2006 SPD2008 Väliseinän kiinnike., CCJ Asennetaan kaapin runkoprofiiliin. Voidaan käyttää sekä pysty- että vaakarunkoprofiilissa. 3 mm sinkitty teräslevy. 12 kiinnikettä asennustarvikkeineen. Osa nro. CCJ12 Tiiviste EMC-suojaukseen, SPDEG Kotelointiluokka: IP 43, TYPE 1. 6 m. EMC-suojatun osaston saamiseksi rivitettyyn kaappiin yhdessä erotuslevyn SPD kanssa. Polyuretaanivaahto johtavalla pinnoitteella (UL94HB). Osa nro. SPDEG01 Käy sivustossamme 217

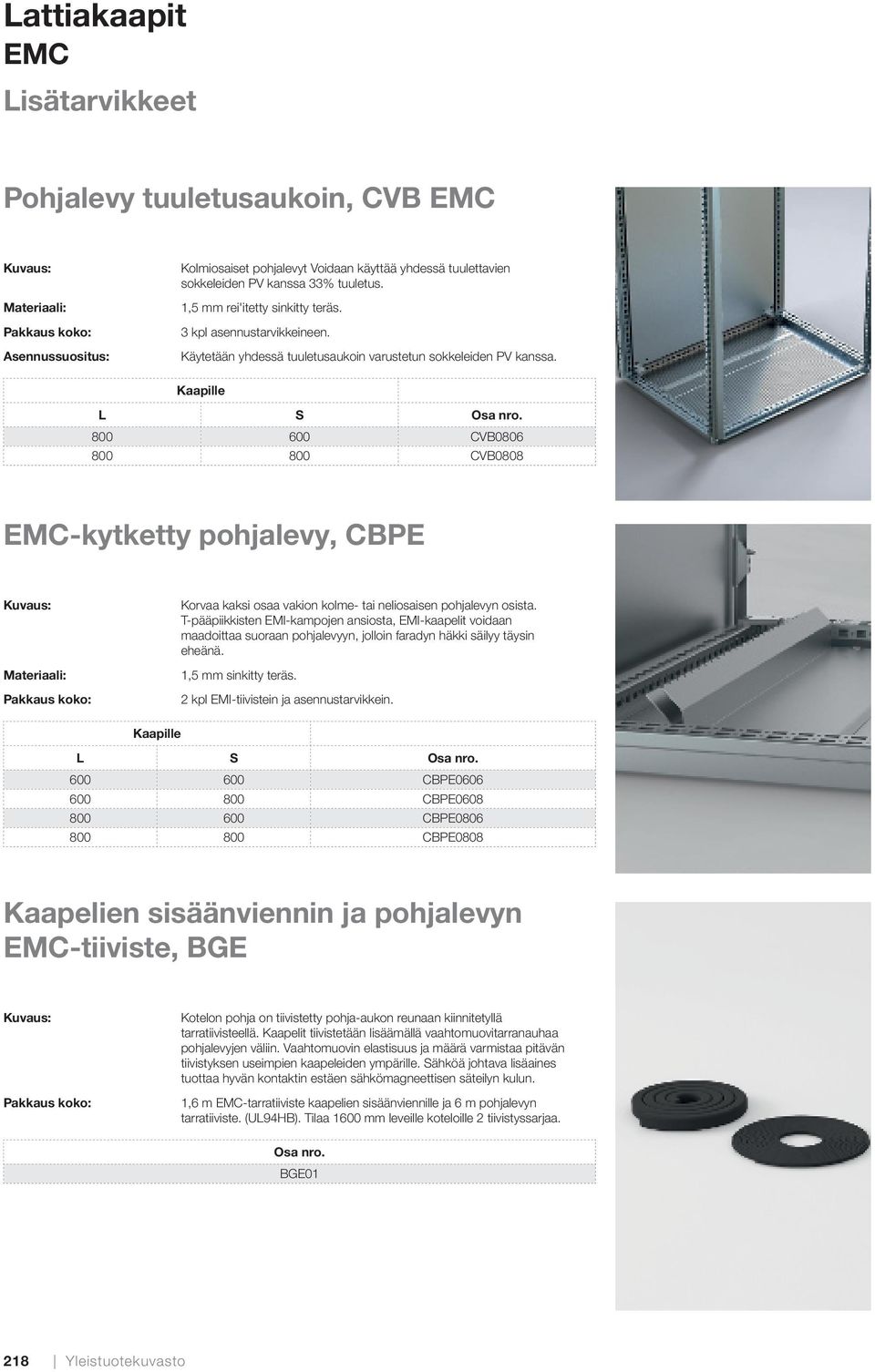

11 Lattiakaapit EMC Lisätarvikkeet Pohjalevy tuuletusaukoin, CVB EMC Asennussuositus: Kolmiosaiset pohjalevyt Voidaan käyttää yhdessä tuulettavien sokkeleiden PV kanssa 33% tuuletus. 1,5 mm rei'itetty sinkitty teräs. 3 kpl asennustarvikkeineen. Käytetään yhdessä tuuletusaukoin varustetun sokkeleiden PV kanssa. Kaapille L S Osa nro CVB CVB0808 EMC-kytketty pohjalevy, CBPE Korvaa kaksi osaa vakion kolme- tai neliosaisen pohjalevyn osista. T-pääpiikkisten EMI-kampojen ansiosta, EMI-kaapelit voidaan maadoittaa suoraan pohjalevyyn, jolloin faradyn häkki säilyy täysin eheänä. 1,5 mm sinkitty teräs. 2 kpl EMI-tiivistein ja asennustarvikkein. Kaapille L S Osa nro CBPE CBPE CBPE CBPE0808 Kaapelien sisäänviennin ja pohjalevyn EMC-tiiviste, BGE Kotelon pohja on tiivistetty pohja-aukon reunaan kiinnitetyllä tarratiivisteellä. Kaapelit tiivistetään lisäämällä vaahtomuovitarranauhaa pohjalevyjen väliin. Vaahtomuovin elastisuus ja määrä varmistaa pitävän tiivistyksen useimpien kaapeleiden ympärille. Sähköä johtava lisäaines tuottaa hyvän kontaktin estäen sähkömagneettisen säteilyn kulun. 1,6 m EMC-tarratiiviste kaapelien sisäänviennille ja 6 m pohjalevyn tarratiiviste. (UL94HB). Tilaa 1600 mm leveille koteloille 2 tiivistyssarjaa. Osa nro. BGE Yleistuotekuvasto

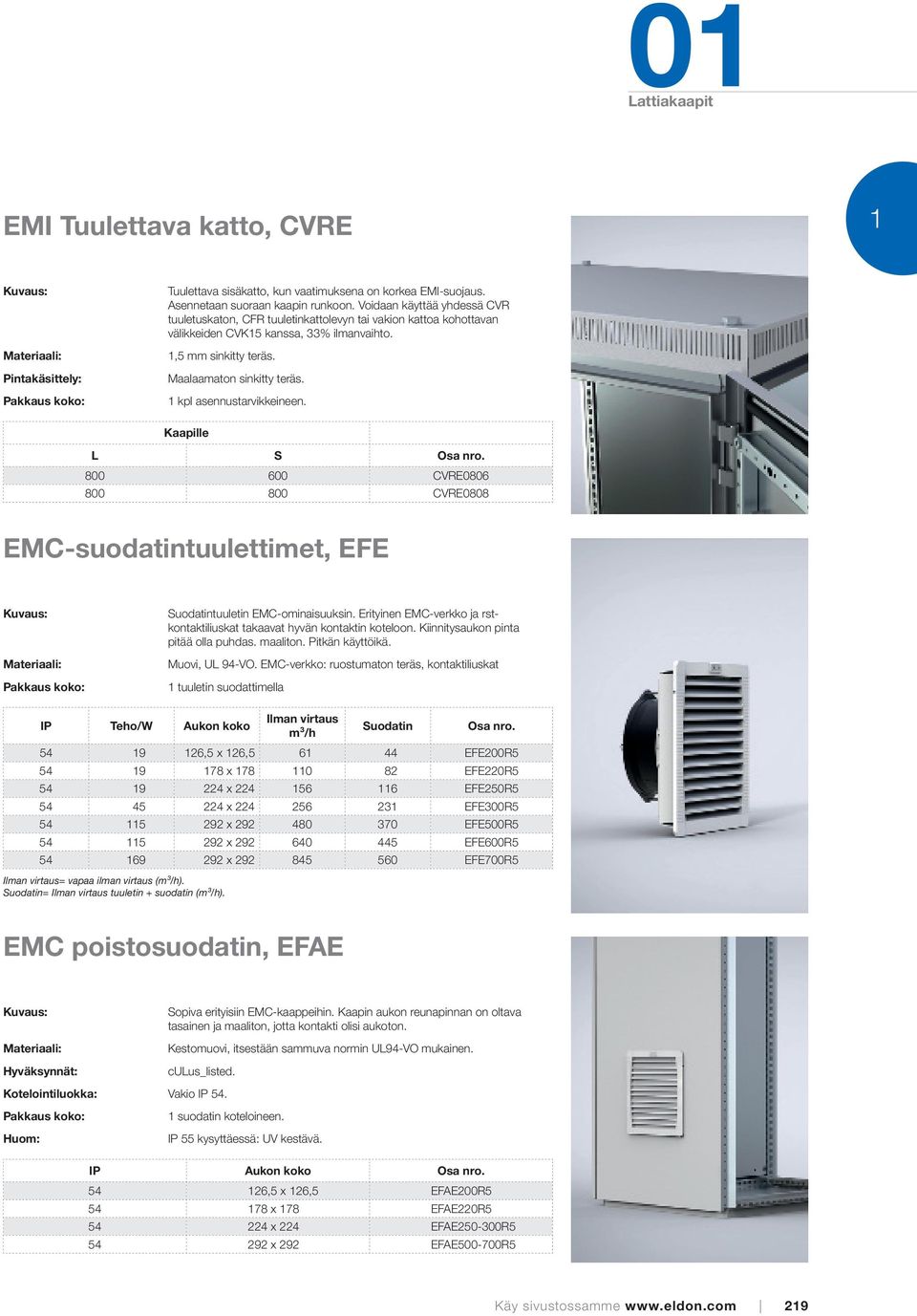

12 01 Lattiakaapit EMI Tuulettava katto, CVRE 1 Pintakäsittely: Tuulettava sisäkatto, kun vaatimuksena on korkea EMI-suojaus. Asennetaan suoraan kaapin runkoon. Voidaan käyttää yhdessä CVR tuuletuskaton, CFR tuuletinkattolevyn tai vakion kattoa kohottavan välikkeiden CVK15 kanssa, 33% ilmanvaihto. 1,5 mm sinkitty teräs. Maalaamaton sinkitty teräs. 1 kpl asennustarvikkeineen. Kaapille L S Osa nro CVRE CVRE0808 EMC-suodatintuulettimet, EFE Suodatintuuletin EMC-ominaisuuksin. Erityinen EMC-verkko ja rstkontaktiliuskat takaavat hyvän kontaktin koteloon. Kiinnitysaukon pinta pitää olla puhdas. maaliton. Pitkän käyttöikä. Muovi, UL 94-VO. EMC-verkko: ruostumaton teräs, kontaktiliuskat 1 tuuletin suodattimella IP Teho/W Aukon koko Ilman virtaus m³/h Suodatin Osa nro ,5 x 126, EFE200R x EFE220R x EFE250R x EFE300R x EFE500R x EFE600R x EFE700R5 Ilman virtaus= vapaa ilman virtaus (m³/h). Suodatin= Ilman virtaus tuuletin + suodatin (m³/h). EMC poistosuodatin, EFAE Hyväksynnät: Sopiva erityisiin EMC-kaappeihin. Kaapin aukon reunapinnan on oltava tasainen ja maaliton, jotta kontakti olisi aukoton. Kestomuovi, itsestään sammuva normin UL94-VO mukainen. culus_listed. Kotelointiluokka: Vakio IP 54. Huom: 1 suodatin koteloineen. IP 55 kysyttäessä: UV kestävä. IP Aukon koko Osa nro ,5 x 126,5 EFAE200R x 178 EFAE220R x 224 EFAE R x 292 EFAE R5 Käy sivustossamme 219
