2 Käsikirjan tiivistelmä 0 (ovaalin sisällä oleva numero) viittaa kauko-ohjaimen säätimeen tai ilmaisimeen. 0 (ympyrän sisällä oleva numero) viittaa takalevyn liitäntään. A (neliön sisällä oleva kirjain) viittaa etulevyn näytön ilmaisimeen. å (soikion sisällä oleva kirjain) viittaa 2. huoneen kauko-ohjaimen painikkeeseen. 2 SISÄLTÖ Johdanto Kiitos siitä, että valintasi oli Harman Kardon! Harman Kardon AVR 4500-viritinvahvistimen hankinnan myötä sinulla on edessäsi monien vuosien kuuntelunautinto. AVR 4500 on todellinen uuden vuosituhannen monikanavainen viritinvahvistin, joka tuo kuultavillesi kaikki elokuvien ääniraitojen hienoimmatkin yksityiskohdat ja musiikin kaikki vivahteet. Perinteisten digitaalisten monikanavatekniikoiden (Dolby Digital ja DTS) lisäksi laitteessa on uusimmat surroundpiirit, kuten Dolby Pro Logic II, koko valikoima DTS-ES 6.1 -tiloja, DTS Neo:6 ja Harman Kardonin oman Logic 7 -tekniikan viimeisimmät 7.1-versiot. AVR 4500 on suunniteltu niin, että saat kaiken irti digitaalisesta tekniikasta. Kuvaruutuvalikot, värikoodatut liitännät ja ainutlaatuinen EzSet kauko-ohjain tekevät laitteen asentamisen nopeaksi ja helpoksi. Saadaksesi eniten irti uudesta laitteestasi suosittelemme, että luet tämän käsikirjan huolellisesti läpi. Näin varmistat, että liität kaiuttimet, ohjelmalähteet ja muut erilliset laitteet oikein. Kun käytät hetken eri säätimien toimintojen opetteluun, saat täyden hyödyn AVR 4500:n ominaisuuksista. Jos sinulla on tähän tuotteeseen, sen asennukseen tai käyttöön liittyviä kysymyksiä, ota yhteys jälleenmyyjääsi. Kuvaus ja toiminnot AVR 4500 kuuluu markkinoiden monipuolisimpiin ja suorituskykyisimpiin AV-viritinvahvistimiin. Digitaalisissa äänilähteissä käytettävien Dolby Digital ja DTS-tekniikoiden lisäksi laitteessa on laaja valikoima matrisoituja surround-tiloja sekä stereotiloja, joita voidaan hyödyntää vaikka CDlevyjen soitossa, televisiokatselussa ja radiokuuntelussa. Tekniikoiden valikoima on hyvin monipuolinen: Dolby Pro Logic II, DTS Neo:6, Dolby 3 Stereo, 5- ja 7-kanavainen stereo ja Hall- sekä Theater-tilat. Näiden lisänä ovat vielä Harman Internationalin ainutlaatuinen Logic 7 prosessi sekä että 7.1-kanavaisena versiona. Kaikki nämä laajentavat kuuntelumahdollisuuksia valtavasti. Kaikkien muiden hienouksien lisäksi AVR 4500 kuuluu niihin harvoihin viritinvahvistimiin, jotka purkavat jopa MP3tiedostoja. Voit siis kuunnella uusimpia hittejä suoraan tietoverkoista liittämällä tietokoneesi Harman Kardon -viritinvahvistimeen. Toinen Harman Kardonin erikoisuus on VMAxTM. Tämä patentoitu järjestelmä muokkaa äänikentästä entistä ilmavamman jopa silloin, kun käytössä on vain kaksi etukaiutinta. Sen lisäksi, että AVR 4500 tarjoaa paljon erilaisia kuuntelutoimintoja, laite on helppo muokata erilaisten kaiuttimien ja kuunteluolosuhteiden mukaan. Kaiutinasetukset on helppo tehdä havainnollisista kuvaruutuvalikoista, samoin tuloliitäntöjen määrittely ja viiveaikojen säätö, minkä jälkeen ainutlaatuinen EzSetTM-järjestelmä mittaa järjestelmän kaiutintasot ja kalibroi äänikanavat automaattisesti parhaisiin arvoihin. Monipuolisen järjestelmän rakentamiseksi AVR 4500 on varustettu peräti kuuden videolaitteen liitännöillä, jokainen sekä komposiitti- että S-Videotuloilla. Lisänä ovat vielä kaksi ylimääräistä audiotuloa ja kaikkiaan kuuden digitaalisen tulon ja kolmen lähdön valikoima, joiden ansiosta AVR 4500 pystyy käsittelemään viimeisimpiäkin digitaalisia ohjelmalähteitä. AVR 4500 on yhteensopiva myös uusimpien HDTVvideosoittimien ja progressiivisesti skannaavien DVD-soittimien kanssa, koska sen videopiirit ovat laajakaistaisia ja hyvin suojattuja. Digitaaliset äänitallentimet voidaan kytkeä koaksiaalisiin ja optisiin lähtöihin, ja etulevyn analogiset ja digitaaliset liitännät voidaan tarvittaessa kytkeä lähtöliitännöiksi, jolloin kannettavien laitteiden käyttö on mahdollisimman helppoa. Tämä toiminto on Harman Kardonin hienous. Kahdet videotallennuslähdöt, esivahvistimen lähdöt ja päätevahvistimen tulot sekä värikoodattu 8-kanavainen tuloliitäntä varmistavat sen, että AVR 4500 riittää pitkälle tulevaisuuteen niihinkin järjestelmiin, joita ei vielä ole kaupallisessa tuotannossa. AVR 4500:n joustavuus ja teho eivät rajoitu vain yhteen tilaan. Edistyksellisen monihuonejärjestelmän avulla voit kuunnella yhtä ohjelmalähdettä kuunteluhuoneessa ja toista toisessa huoneessa. Vasemman ja oikean kanavan ääni voidaan ohjata toiseen huoneeseen, josta niiden voimakkuutta on helppo säätää erillisen infrapunalinkin välityksellä. Toisen huoneen ohjauksen helpottamiseksi AVR 4500:n mukana toimitetaan 2. huoneen kauko-ohjain. AVR viritinvahvistimen tehokkaassa vahvistimessa on käytetty perinteistä Harman Kardon suurvirta-suunnittelufilosofiaa, jotta se pystyy toistamaan minkä tahansa ohjelmamateriaalin sisältämän dynamiikan. Harman Kardon keksi high fidelity -viritinvahvistimen yli neljäkymmentäseitsemän vuotta sitten. State-of-the-art-piiritekniikka ja edistyksellinen sähköinen suunnittelu tekee AVR viritinvahvistimesta ihanteellisen ohjelmakeskuksen, jossa yhdistyvät viimeisin digitaalitekniikka, voimakkaat pääteasteet ja tyylikäs muotoilu. I Dolby* Digital ja Dolby Pro Logic II, täydet DTS-tilat, mukana myös DTS-ES 6.1 ja Neo:6, käyttäen uusimpia 24-bittisiä Crystal DSP-piirejä I Harman Kardonin ainutlaatuinen Logic 7 -äänenmuokkaus, ensi kertaa sekä että 7.1-versiona, laaja valikoima toimintatiloja sekä kaksi VMAx-tilaa I MP3-dekoodaus sopivien tietokoneiden ja MP3-soittimien kanssa I -kauko-ohjaus säätää automaattisesti eri kanavien äänitasot TM I Laajakaistaiset, HDTV-kelpoiset komponenttivideopiirit I Etulevyyn sijoitetut analogiset ja digitaaliset tuloliitännät voidaan kytkeä lähtöliitännöiksi I Monipuoliset digitaalitulot ja -lähdöt I Havainnolliset kuvaruutuvalikot ja -näyttö I 6- ja 8-kanavainen tuloliitäntä, esivahvistinlähdöt ja päätevahvistimen tulot mahdollistavat joustavuuden erilaisiin kytkentöihin sekä valmiuden tulevaisuuden audioformaatteihin I Täydellinen monihuonejärjestelmä erillisine kauko-ohjaimineen I Taustavalaistu kauko-ohjain, jossa sisäiset ohjauskoodit ja oppimistoiminto JOHDANTO 3 Turvallisuusohjeita Tärkeitä turvallisuusohjeita Tarkista verkkojännite ennen käyttöönottoa Uuden Harman Kardon AVR viritinvah-vistimesi käyttöjännite on V.

3 Jos kytket viritinvahvistimen johonkin muuhun jännittee-seen aiheutat tulipalovaaran ja vastaanotin saattaa vaurioitua. Jos sinulla on kysymyksiä hankkimasi mallin käyttöjännitteestä tai asuinpaikkasi verkkojännitteestä, ota yhteys jälleenmyyjääsi ennen kuin kytket laitteen seinäpistorasiaan. Älä käytä jatkojohtoja Käytä ainoastaan laitteen mukana toimitettua virtajohtoa. Emme suosittele jatkojohtojen käyttöä tämän laitteen kanssa. Kuten kaikkien muidenkin sähkölaitteiden yhteydessä, älä vedä virtajohtoja mattojen alitse tai aseta raskaita esineitä niiden päälle. Vahingoittuneet virtajohdot on heti korvattava vaatimukset täyttävillä johdoilla. Käsittele virtajohtoa varovaisesti Kun irrotat virtajohtoa pistorasiasta, vedä pistotulpasta, älä johdosta. Jos laite on pidempään käyttämättömänä, irrota se pistorasiasta. Älä avaa laitteen koteloa Tämän laitteen sisällä ei ole käyttäjän huollettavia osia. Kotelon avaaminen aiheuttaa sähköiskun vaaran ja muutokset tuotteeseen aiheuttavat takuun raukeamisen. Jos laitteen sisään joutuu vahingossa vettä tai metalliesine, esimerkiksi paperiliitin tai niitti, irrota laite heti pistorasiasta ja ota yhteyttä valtuutettuun huoltoliikkeeseen. Sijoituspaikka I Sijoita laite tukevalle ja tasaiselle alustalle. Näin varmistat laitteen toiminnan ja vältät mahdolliset vaaratilanteet. Kun sijoitat laitteen hyllylle varmista, että hylly ja sen kiinnikkeet kantavat laitteen painon. I Varmista, että laitteen ylä- ja alapuolella on riittävästi tuuletustill;din 4 Kuulokeliitäntä: liitännän avulla voit kuunnella AVR 4500:n ääntä kuulokkeilla. Varmista, että kuulokkeissa on standardien mukainen 6,3 mm stereoplugi. Päähuoneen kaiuttimet ja kaikki esivahvistuslähdöt b kytkeytyvät automaattisesti pois päältä, kun liitäntään työnnetään kuulokkeet. 5 Dolbyvalitsin: Tällä painikkeella valitset AVR-viritinvahvistimelle Dolby-surround-tilan. Ensimmäisellä painalluksella laite asettuu siihen Dolby-surround-tilaan, jossa se oli edellisellä käyttökerralla. Jatkopainalluksilla surround-tila vaihtuu seuraavan kaavion mukaisesti: DOLBY DIGITAL DOLBY PRO LOGIC II MOVIE Ò Tasapainosäädin Ú Diskanttisäädin Û Digitaalitulon valitsin Ù Kanavavalitsin i Äänenvoimakkuussäädin ^ Ohjelmalähteen ilmaisimet ~ Näyttö Kauko-ohjainanturi Surround-tilan ilmaisimet 1 Päävirtakatkaisija: tällä katkaisijalla kytketään virta AVR 4500-viritinvahvistimeen. Kun katkaisin painetaan sisään, laite kytkeytyy valmiustilaan ja punainen virran merkkivalo 3 syttyy järjestelmän virtakytkimen 2 ympärille. Tätä katkaisijaa ON PAINETTAVA, jotta laite toimisi. Laite kytketään pois päältä ja kauko-ohjaimen käyttö estetään painamalla katkaisijaa, kunnes se ponnahtaa ulos ja katkaisijan yläpuolen "OFF"-teksti on näkyvissä. Huomaa: Päävirtakatkaisija jätetään normaalisti päälle ja laitetta käytetään järjestelmän virtakytkimestä. 2 Järjestelmän virtakytkin: kun päävirtakatkaisija 1 on sisäänpainettuna, tällä kytkimellä voidaan kytkeä AVR 4500 päälle ja valmiustilaan. Virran merkkivalo 3 muuttuu vihreäksi, kun laite on kytketty päälle. 3 Virtailmaisin: tämä LED-ilmaisin palaa oranssina kun laite on valmiustilassa. Ilmaisin muuttuu vihreäksi kun laite kytketään käyttöön järjestelmän virtakytkimestä. 6 DTS Surround -valitsin: Jos käytössä on DTS-ohjelmalähde, AVR viritinvahvistin valitsee automaattisesti oikean toimintatilan eivätkä muut tilat ole tällöin käytettävissä. Tämän painikkeen painallus tuo näyttöön tiedon valittuna olevasta toimintatilasta. Surround-ohjelmamateriaalista ja kaiutinasetuksista riippuen laite valitsee jonkin seuraavista toimintatiloista: DTS-ES 6.1 DISCRETE DTS-ES 6.1 MATRIX DTS + NEO:6 DTS 5. 1 DTS-ES 6.1- ja DTS+NEO:6-tilat ovat mahdollisia vain silloin, kun äänentoistojärjestelmään on asennettu taka-surround-kaiuttimet. DISCRETEtila vaatii sopivan ohjelmamateriaalin, MATRIXtila soveltuu Matrix 6.1 -äänitteiden toistamiseen ja DTS+NEO:6 on tarkoitettu tavallisen DTS 5.1 -äänitteiden toistotilaksi. DTS 5.1 -tila valikoituu käyttöön silloin, kun toistetaan DTS-ohjelmaa, mutta järjestelmässä ei ole taka-surround-kaiuttimia (lue myös sivut 24 ja 32 35). DOLBY PRO LOGIC II DOLBY PRO LOGIC II EMULATION MUSIC DOLBY 3 STEREO Huomaa, että DOLBY DIGITAL -tila on käytettävissä ainoastaan silloin, kun valittuna on digitaalinen ohjelmalähde, ja muut tilat vain silloin, kun ohjelmalähteenä ei ole Dolby Digital -laite. ETULEVYN SÄÄTIMET 5 Etulevyn säätimet 7 Logic 7 -valitsin /< -painike: Tällä painikkeella on kaksi tehtävää: Normaalissa tilanteessa voit valita painikkeella jonkin Logic 7 tiloista. Kanavavalitsin Ù - tai Digitaalitulovalitsin Û -painikkeen yhteydessä tällä painikkeella selataan asetusvaihtoehtoja. 8 Äänensävypiirin valitsin: kytke laitteen äänensävyn ja stereobalanssin säätöpiirit käyttöön painamalla tästä niin, että TONE IN -teksti syttyy näyttöruutuun ~. Tällöin basso ja diskantti Ú -säätimet sekä balanssisäädin Ò kytkeytyvät toimintaan. Näpäytä painiketta, jotta TONE OUT -teksti ilmestyy näytölle ~. Tämän jälkeen lähtösignali on täysin suora eli kanavatasapaino-, basso- tai diskanttisäätimet eivät vaikuta ääneen säätimien ÒÚ painalluksista huolimatta. 9 Surround-valitsin: Tällä painikkeella valitset sopivan HALL-, THEATER- tai VMAx-surroundtilan. Huomaa, että valintamahdollisuus riippuu käytössä olevasta ohjelmalähteestä. (Lue lisätietoja surround-tiloista sivulta 32.) ) Virityspainike: paina painikkeen vasenta reunaa, kun haluat virittää seuraavan pienemmän asemataajuuden ja vastaavasti oikeaa reunaa, kun haluat virittää suuremman asemataajuuden.

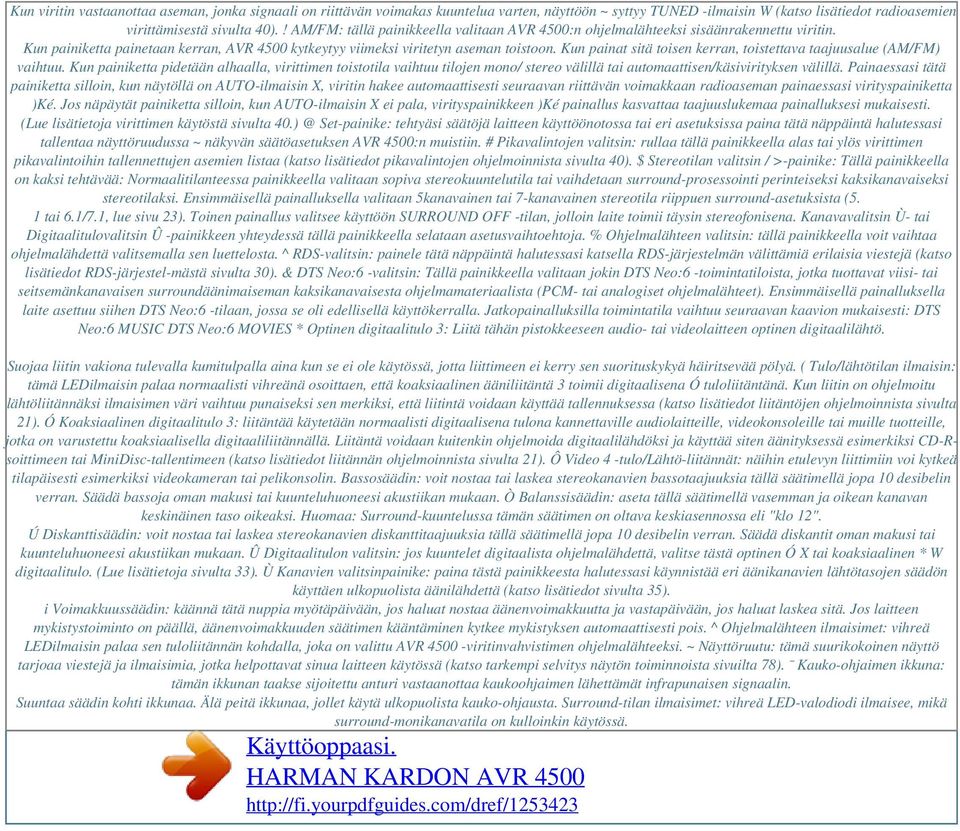

4 Kun viritin vastaanottaa aseman, jonka signaali on riittävän voimakas kuuntelua varten, näyttöön ~ syttyy TUNED -ilmaisin W (katso lisätiedot radioasemien virittämisestä sivulta 40).! AM/FM: tällä painikkeella valitaan AVR 4500:n ohjelmalähteeksi sisäänrakennettu viritin. Kun painiketta painetaan kerran, AVR 4500 kytkeytyy viimeksi viritetyn aseman toistoon. Kun painat sitä toisen kerran, toistettava taajuusalue (AM/FM) vaihtuu. Kun painiketta pidetään alhaalla, virittimen toistotila vaihtuu tilojen mono/ stereo välillä tai automaattisen/käsivirityksen välillä. Painaessasi tätä painiketta silloin, kun näytöllä on AUTO-ilmaisin X, viritin hakee automaattisesti seuraavan riittävän voimakkaan radioaseman painaessasi virityspainiketta )Ké. Jos näpäytät painiketta silloin, kun AUTO-ilmaisin X ei pala, virityspainikkeen )Ké painallus kasvattaa taajuuslukemaa painalluksesi mukaisesti. (Lue lisätietoja virittimen käytöstä sivulta Set-painike: tehtyäsi säätöjä laitteen käyttöönotossa tai eri asetuksissa paina tätä näppäintä halutessasi tallentaa näyttöruudussa ~ näkyvän säätöasetuksen AVR 4500:n muistiin. # Pikavalintojen valitsin: rullaa tällä painikkeella alas tai ylös virittimen pikavalintoihin tallennettujen asemien listaa (katso lisätiedot pikavalintojen ohjelmoinnista sivulta 40). $ Stereotilan valitsin / >-painike: Tällä painikkeella on kaksi tehtävää: Normaalitilanteessa painikkeella valitaan sopiva stereokuuntelutila tai vaihdetaan surround-prosessointi perinteiseksi kaksikanavaiseksi stereotilaksi. Ensimmäisellä painalluksella valitaan 5kanavainen tai 7-kanavainen stereotila riippuen surround-asetuksista (5. 1 tai 6.1/7.1, lue sivu 23). Toinen painallus valitsee käyttöön SURROUND OFF -tilan, jolloin laite toimii täysin stereofonisena. Kanavavalitsin Ù- tai Digitaalitulovalitsin Û -painikkeen yhteydessä tällä painikkeella selataan asetusvaihtoehtoja. % Ohjelmalähteen valitsin: tällä painikkeella voit vaihtaa ohjelmalähdettä valitsemalla sen luettelosta. ^ RDS-valitsin: painele tätä näppäintä halutessasi katsella RDS-järjestelmän välittämiä erilaisia viestejä (katso lisätiedot RDS-järjestel-mästä sivulta 30). & DTS Neo:6 -valitsin: Tällä painikkeella valitaan jokin DTS Neo:6 -toimintatiloista, jotka tuottavat viisi- tai seitsemänkanavaisen surroundäänimaiseman kaksikanavaisesta ohjelmamateriaalista (PCM- tai analogiset ohjelmalähteet). Ensimmäisellä painalluksella laite asettuu siihen DTS Neo:6 -tilaan, jossa se oli edellisellä käyttökerralla. Jatkopainalluksilla toimintatila vaihtuu seuraavan kaavion mukaisesti: DTS Neo:6 MUSIC DTS Neo:6 MOVIES * Optinen digitaalitulo 3: Liitä tähän pistokkeeseen audio- tai videolaitteen optinen digitaalilähtö. Suojaa liitin vakiona tulevalla kumitulpalla aina kun se ei ole käytössä, jotta liittimeen ei kerry sen suorituskykyä häiritsevää pölyä. ( Tulo/lähtötilan ilmaisin: tämä LEDilmaisin palaa normaalisti vihreänä osoittaen, että koaksiaalinen ääniliitäntä 3 toimii digitaalisena Ó tuloliitäntänä. Kun liitin on ohjelmoitu lähtöliitännäksi ilmaisimen väri vaihtuu punaiseksi sen merkiksi, että liitintä voidaan käyttää tallennuksessa (katso lisätiedot liitäntöjen ohjelmoinnista sivulta 21). Ó Koaksiaalinen digitaalitulo 3: liitäntää käytetään normaalisti digitaalisena tulona kannettaville audiolaitteille, videokonsoleille tai muille tuotteille, jotka on varustettu koaksiaalisella digitaaliliitännällä. Liitäntä voidaan kuitenkin ohjelmoida digitaalilähdöksi ja käyttää siten äänityksessä esimerkiksi CD-Rsoittimeen tai MiniDisc-tallentimeen (katso lisätiedot liitännän ohjelmoinnista sivulta 21). Ô Video 4 -tulo/lähtö-liitännät: näihin etulevyn liittimiin voi kytkeä tilapäisesti esimerkiksi videokameran tai pelikonsolin. Bassosäädin: voit nostaa tai laskea stereokanavien bassotaajuuksia tällä säätimellä jopa 10 desibelin verran. Säädä bassoja oman makusi tai kuunteluhuoneesi akustiikan mukaan. Ò Balanssisäädin: aseta tällä säätimellä vasemman ja oikean kanavan keskinäinen taso oikeaksi. Huomaa: Surround-kuuntelussa tämän säätimen on oltava keskiasennossa eli "klo 12". Ú Diskanttisäädin: voit nostaa tai laskea stereokanavien diskanttitaajuuksia tällä säätimellä jopa 10 desibelin verran. Säädä diskantit oman makusi tai kuunteluhuoneesi akustiikan mukaan. Û Digitaalitulon valitsin: jos kuuntelet digitaalista ohjelmalähdettä, valitse tästä optinen Ó X tai koaksiaalinen * W digitaalitulo. (Lue lisätietoja sivulta 33). Ù Kanavien valitsinpainike: paina tästä painikkeesta halutessasi käynnistää eri äänikanavien lähtötasojen säädön käyttäen ulkopuolista äänilähdettä (katso lisätiedot sivulta 35). i Voimakkuussäädin: käännä tätä nuppia myötäpäivään, jos haluat nostaa äänenvoimakkuutta ja vastapäivään, jos haluat laskea sitä. Jos laitteen mykistystoiminto on päällä, äänenvoimakkuuden säätimen kääntäminen kytkee mykistyksen automaattisesti pois. ^ Ohjelmalähteen ilmaisimet: vihreä LEDilmaisin palaa sen tuloliitännän kohdalla, joka on valittu AVR viritinvahvistimen ohjelmalähteeksi. ~ Näyttöruutu: tämä suurikokoinen näyttö tarjoaa viestejä ja ilmaisimia, jotka helpottavat sinua laitteen käytössä (katso tarkempi selvitys näytön toiminnoista sivuilta 78). Kauko-ohjaimen ikkuna: tämän ikkunan taakse sijoitettu anturi vastaanottaa kaukoohjaimen lähettämät infrapunaisen signaalin. Suuntaa säädin kohti ikkunaa. Älä peitä ikkunaa, jollet käytä ulkopuolista kauko-ohjausta. Surround-tilan ilmaisimet: vihreä LED-valodiodi ilmaisee, mikä surround-monikanavatila on kulloinkin käytössä.

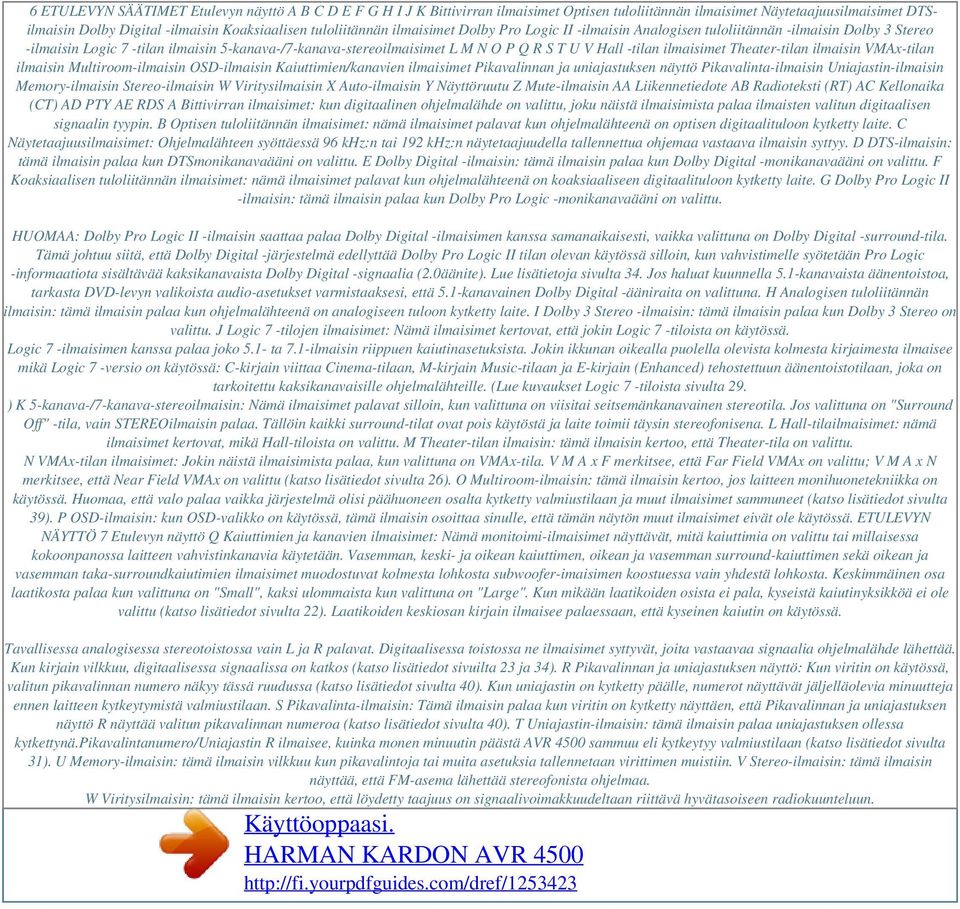

5 6 ETULEVYN SÄÄTIMET Etulevyn näyttö A B C D E F G H I J K Bittivirran ilmaisimet Optisen tuloliitännän ilmaisimet Näytetaajuusilmaisimet DTSilmaisin Dolby Digital -ilmaisin Koaksiaalisen tuloliitännän ilmaisimet Dolby Pro Logic II -ilmaisin Analogisen tuloliitännän -ilmaisin Dolby 3 Stereo -ilmaisin Logic 7 -tilan ilmaisin 5-kanava-/7-kanava-stereoilmaisimet L M N O P Q R S T U V Hall -tilan ilmaisimet Theater-tilan ilmaisin VMAx-tilan ilmaisin Multiroom-ilmaisin OSD-ilmaisin Kaiuttimien/kanavien ilmaisimet Pikavalinnan ja uniajastuksen näyttö Pikavalinta-ilmaisin Uniajastin-ilmaisin Memory-ilmaisin Stereo-ilmaisin W Viritysilmaisin X Auto-ilmaisin Y Näyttöruutu Z Mute-ilmaisin AA Liikennetiedote AB Radioteksti (RT) AC Kellonaika (CT) AD PTY AE RDS A Bittivirran ilmaisimet: kun digitaalinen ohjelmalähde on valittu, joku näistä ilmaisimista palaa ilmaisten valitun digitaalisen signaalin tyypin. B Optisen tuloliitännän ilmaisimet: nämä ilmaisimet palavat kun ohjelmalähteenä on optisen digitaalituloon kytketty laite. C Näytetaajuusilmaisimet: Ohjelmalähteen syöttäessä 96 khz:n tai 192 khz:n näytetaajuudella tallennettua ohjemaa vastaava ilmaisin syttyy. D DTS-ilmaisin: tämä ilmaisin palaa kun DTSmonikanavaääni on valittu. E Dolby Digital -ilmaisin: tämä ilmaisin palaa kun Dolby Digital -monikanavaääni on valittu. F Koaksiaalisen tuloliitännän ilmaisimet: nämä ilmaisimet palavat kun ohjelmalähteenä on koaksiaaliseen digitaalituloon kytketty laite. G Dolby Pro Logic II -ilmaisin: tämä ilmaisin palaa kun Dolby Pro Logic -monikanavaääni on valittu. HUOMAA: Dolby Pro Logic II -ilmaisin saattaa palaa Dolby Digital -ilmaisimen kanssa samanaikaisesti, vaikka valittuna on Dolby Digital -surround-tila. Tämä johtuu siitä, että Dolby Digital -järjestelmä edellyttää Dolby Pro Logic II tilan olevan käytössä silloin, kun vahvistimelle syötetään Pro Logic -informaatiota sisältävää kaksikanavaista Dolby Digital -signaalia (2.0äänite). Lue lisätietoja sivulta 34. Jos haluat kuunnella 5.1-kanavaista äänentoistoa, tarkasta DVD-levyn valikoista audio-asetukset varmistaaksesi, että 5.1-kanavainen Dolby Digital -ääniraita on valittuna. H Analogisen tuloliitännän ilmaisin: tämä ilmaisin palaa kun ohjelmalähteenä on analogiseen tuloon kytketty laite. I Dolby 3 Stereo -ilmaisin: tämä ilmaisin palaa kun Dolby 3 Stereo on valittu. J Logic 7 -tilojen ilmaisimet: Nämä ilmaisimet kertovat, että jokin Logic 7 -tiloista on käytössä. Logic 7 -ilmaisimen kanssa palaa joko 5.1- ta 7.1-ilmaisin riippuen kaiutinasetuksista. Jokin ikkunan oikealla puolella olevista kolmesta kirjaimesta ilmaisee mikä Logic 7 -versio on käytössä: C-kirjain viittaa Cinema-tilaan, M-kirjain Music-tilaan ja E-kirjain (Enhanced) tehostettuun äänentoistotilaan, joka on tarkoitettu kaksikanavaisille ohjelmalähteille. (Lue kuvaukset Logic 7 -tiloista sivulta 29. ) K 5-kanava-/7-kanava-stereoilmaisin: Nämä ilmaisimet palavat silloin, kun valittuna on viisitai seitsemänkanavainen stereotila. Jos valittuna on "Surround Off" -tila, vain STEREOilmaisin palaa. Tällöin kaikki surround-tilat ovat pois käytöstä ja laite toimii täysin stereofonisena. L Hall-tilailmaisimet: nämä ilmaisimet kertovat, mikä Hall-tiloista on valittu. M Theater-tilan ilmaisin: tämä ilmaisin kertoo, että Theater-tila on valittu. N VMAx-tilan ilmaisimet: Jokin näistä ilmaisimista palaa, kun valittuna on VMAx-tila. V M A x F merkitsee, että Far Field VMAx on valittu; V M A x N merkitsee, että Near Field VMAx on valittu (katso lisätiedot sivulta 26). O Multiroom-ilmaisin: tämä ilmaisin kertoo, jos laitteen monihuonetekniikka on käytössä. Huomaa, että valo palaa vaikka järjestelmä olisi päähuoneen osalta kytketty valmiustilaan ja muut ilmaisimet sammuneet (katso lisätiedot sivulta 39). P OSD-ilmaisin: kun OSD-valikko on käytössä, tämä ilmaisin osoittaa sinulle, että tämän näytön muut ilmaisimet eivät ole käytössä. ETULEVYN NÄYTTÖ 7 Etulevyn näyttö Q Kaiuttimien ja kanavien ilmaisimet: Nämä monitoimi-ilmaisimet näyttävät, mitä kaiuttimia on valittu tai millaisessa kokoonpanossa laitteen vahvistinkanavia käytetään. Vasemman, keski- ja oikean kaiuttimen, oikean ja vasemman surround-kaiuttimen sekä oikean ja vasemman taka-surroundkaiutimien ilmaisimet muodostuvat kolmesta lohkosta subwoofer-imaisimen koostuessa vain yhdestä lohkosta. Keskimmäinen osa laatikosta palaa kun valittuna on "Small", kaksi ulommaista kun valittuna on "Large". Kun mikään laatikoiden osista ei pala, kyseistä kaiutinyksikköä ei ole valittu (katso lisätiedot sivulta 22). Laatikoiden keskiosan kirjain ilmaisee palaessaan, että kyseinen kaiutin on käytössä. Tavallisessa analogisessa stereotoistossa vain L ja R palavat. Digitaalisessa toistossa ne ilmaisimet syttyvät, joita vastaavaa signaalia ohjelmalähde lähettää. Kun kirjain vilkkuu, digitaalisessa signaalissa on katkos (katso lisätiedot sivuilta 23 ja 34). R Pikavalinnan ja uniajastuksen näyttö: Kun viritin on käytössä, valitun pikavalinnan numero näkyy tässä ruudussa (katso lisätiedot sivulta 40). Kun uniajastin on kytketty päälle, numerot näyttävät jäljelläolevia minuutteja ennen laitteen kytkeytymistä valmiustilaan. S Pikavalinta-ilmaisin: Tämä ilmaisin palaa kun viritin on kytketty näyttäen, että Pikavalinnan ja uniajastuksen näyttö R näyttää valitun pikavalinnan numeroa (katso lisätiedot sivulta 40). T Uniajastin-ilmaisin: tämä ilmaisin palaa uniajastuksen ollessa kytkettynä.pikavalintanumero/uniajastin R ilmaisee, kuinka monen minuutin päästä AVR 4500 sammuu eli kytkeytyy valmiustilaan (katso lisätiedot sivulta 31). U Memory-ilmaisin: tämä ilmaisin vilkkuu kun pikavalintoja tai muita asetuksia tallennetaan virittimen muistiin. V Stereo-ilmaisin: tämä ilmaisin näyttää, että FM-asema lähettää stereofonista ohjelmaa. W Viritysilmaisin: tämä ilmaisin kertoo, että löydetty taajuus on signaalivoimakkuudeltaan riittävä hyvätasoiseen radiokuunteluun.

6 X Auto-ilmaisin: tämä ilmaisin kertoo, että virittimen automaattinen viritys on käytössä. Y Näyttöruutu: tämä näyttöruutu kertoo laitteen tilaa, tuloliitäntöjä, surround-tiloja, viritintä, äänenvoimakkuutta ja muita laitteen toimintoja koskevia viestejä. Z Mute-ilmaisin: tämä ilmaisin kertoo, että laitteen ääni on mykistetty Mute -painikkeella f. Kytke äänenvoimakkuus takaisin normaaliksi painamalla samaa painiketta uudelleen. AA Liikennetiedote: tämä ilmaisin syttyy, kun viritetty RDS-asema lähettää liikennetiedotteita (katso lisätiedot RDS-järjestelmästä sivulta 41). AB Radioteksti (RT): tämä ilmaisin palaa, kun viritetty RDS-asema lähettää radiotekstisignaalin. AC Kellonaika (CT): tämä ilmaisin palaa, kun viritetty RDS-asema lähettää CT-koodia (kellonaika). AD PTY: tämä ilmaisin palaa, kun viritetty asema lähettää tietoa ohjelmatyypistä. AE RDS: tämä ilmaisin palaa, kun FM-asema lähettää RDS-tietoa. 8 ETULEVYN NÄYTTÖ Takalevyn liitännät a Y WU XV T bz S QO M RP N K L J I 230 V/50Hz 0 AC OUTLETS ~230V/50Hz 1 2 UNSWITCHED / 100W MAX H SWITCHED / 50W MAX B AC E F G H I J K L M N O P Q R D E F G A B C D AM-antennitulo FM (ULA) -antennitulo Nauhuritulot Nauhurilähdöt Subwoofer-lähtö DVD-audiotulot CD-tulot Monihuonelähdöt 6-kanavainen tulo 8-kanavainen tuloliitäntä Digitaaliset audiolähdöt Videomonitorilähdöt DVD-videotulot Etukaiuttimien lähtöliitännät Keskikaiuttimen lähtöliitäntä Surround-kaiuttimien lähtöliitännät Kytketty AClähtö Kytkeytymätön AC-lähtö AC-verkkojohto Video 2 -komponenttivideotulo Komponenttivideolähtö DVD-komponenttivideotulo Kauko-ohjauksen lähtö Kauko-ohjauksen tulo Monihuoneohjauksen tulo Video 1 -videolähdöt Video 1 -videotulot Video 2 -videolähdöt S T U V W X Y Z a b Video 3 -videotulot Video 2 -videotulot Optiset digitaalitulot Koaksiaaliset digitaalitulot Video 2 -audiolähdöt Video 2 -audiotulot Video 3 -audiotulot Video 1 -audiotulot Video 1 -audiolähdöt Esivahvistinlähdöt HUOMAA: Kytkentöjen helpottamiseksi kaikki monikanava- ja kaiutinliitännät on merkitty uusimpien CEA-normien mukaisin väritunnuksin: Vasen etukaiutin: Valkoinen Oikea etukaiutin: Punainen Keskikaiutin: Vihreä Vasen surround-kaiutin: Sininen Oikea surround-kaiutin: Harmaa Vasen taka-surround-kaiutin: Ruskea Oikea taka-surround-kaiutin: Kellanruskea Subwoofer (LFE): Violetti Digitaalinen audioväylä: Oranssi Komposiittivideo: Keltainen Videosignaalin Y-komponentti: Vihreä Videosignaalin Pr-komponentti: Punainen Videosignaalin Pb-komponentti: Sininen 0 AMantennitulo: kytke näihin liittimiin vakiovarusteisiin kuuluva AM-antennisilmukka. Jos käytät ulkoista AM-antennia, kytke sen johdot AMja GND-liittimiin antennin käyttöohjeen mukaisesti. 1 FM (ULA) -antennitulo: kytke tähän liittimeen joko vakiovarusteisiin kuuluva antennijohto tai erillisantenni, esimerkiksi taloyhtiön keskusantenni. 2 Nauhuritulot: kytke näihin liittimiin ääninauhurin PLAY/OUT-liittimistä tulevat johdot. 3 Nauhurilähdöt: kytke näihin liittimiin ääninauhurin RECORD/INPUT-liittimistä tulevat johdot. 4 Subwoofer-lähtö: kytke tähän liitäntään aktiivisen subwooferin linjatasoiseen tuloliitäntään menevä johto. Jos käytät erillistä subwooferin päätevahvistinta, kytke tähän liitäntään sen tuloliitäntään menevä johto. 5 DVD-audiotulot: Kytke DVDsoittimen tai muun audio/video-ohjelmalähteen analogiset audiolähdöt näihin tuloliittimiin. 6 CD-tulo: Kytke naihin liitttimiin CD-soitin, vaihtaja tai muu audiolähde. 7 Monihuonelähdöt: kytke näihin liittimiin erilliseen toisen huoneen vahvistimeen menevät johdot käyttäessäsi tämän viritinvahvistimen monihuonetekniikkaa. 8 6-kanavainen tulo: jos käytät monikanavaisen äänen purkamiseen ulkopuolista dekooderia, kytke sen analogisista audiolähdöistä tulevat johdot näihin liittimiin. 9 8-kanavainen tuloliitäntä: Jos järjestelmässäsi on ulkoinen monikanavadekooderi, joka tuottaa 6.1- tai 7.1-audiota, ohjaa oikean ja vasemman taka-surround-kanavan signaali näihin liittimiin ja muut 6.1/7.1-signaalit vastaaviin 6-kanavatuloihin 8. A Digitaaliset audiolähdöt: kytke näihin liittimiin digitaaliseen CD-R- tai MiniDisc-tallentimeen lähtevät johdot. B Videomonitori-lähdöt: Kytke tämä liitäntä television tai videoprojektorin komposiitti- ja/tai S-Videotuloliitäntään. Tällöin voit valita viritinvahvistimen ohjaimilla haluamasi video- tai SVideo-ohjelmalähteen sekä tarkastella asetusvalikoita ruudulla. TAKALEVYN LIITÄNNÄT 9 Takalevyn liitännät C DVD-videotulot: kytke näihin liittimiin DVD-soittimesta tai muusta videolaitteesta tuleva komposiitti- tai S- Video-johto. D Etukaiuttimien lähdöt: Kytke nämä liittimet vasemman ja oikean etukaiuttimen vastaaviin (+)- ja ()-liittimiin. CEA-värikoodien mukaisesti valkoinen liitin on positiivinen eli "+"-napa. Se pitää kytkeä vasemman etukaiuttimen "+"-napaan, joka vanhan värikoodauksen mukaan on merkitty punaisella värillä. Punainen liitin on oikealle etukaiuttimelle tarkoitettu positiivinen eli "+"-napa, joka pitää kytkeä oikean etukaiuttimen punaiseen "+"-liittimeen. Kytke vahvistimen mustat ()-liittimet kaiuttimien mustiin ()-liittimiin. Lue lisätietoja kaiuttimien napaisuudesta sivulta 15. E Keskikaiuttimen lähtö: Kytke nämä liittimet keskikaiuttimen vastaaviin (+)- ja ()-liittimiin. CEAvärikoodien mukaisesti vihreä liitin on positiivinen eli "+"-napa. Se pitää kytkeä keskikaiuttimen "+"-napaan, joka vanhan värikoodauksen mukaan on merkitty punaisella värillä. Kytke vahvistimen musta ()-liitin kaiuttimen mustalla merkittyyn negatiiviseen ()napaan. (Lue lisätietoja kaiuttimien napaisuudesta sivulta 15.) F Surround-kaiuttimien lähdöt: Kytke nämä liittimet surround-kaiuttimien vastaaviin (+)- ja ()liittimiin. CEA-värikoodien mukaisesti sininen liitin on positiivinen eli "+"-napa.

7 Se pitää kytkeä vasemman surround-kaiuttimen "+"napaan, joka vanhan värikoodauksen mukaan on merkitty punaisella värillä. Harmaa liitin on oikealle surround-kaiuttimelle tarkoitettu positiivinen eli "+"-napa, joka pitää kytkeä oikean surround-kaiuttimen punaiseen "+"-liittimeen. Kytke vahvistimen mustat (- )-liittimet surroundkaiuttimien mustiin ()-liittimiin. (Lue lisätietoja kaiuttimien napaisuudesta sivulta 15.) G Kytketty AC-lähtö: voit kytkeä tähän pistokkeeseen minkä tahansa audio- tai videolaitteen, jonka haluat kytkeytyvän päälle tai pois viritinvahvistimen järjestelmän virtakytkimestä 2. H Kytkemätön AC-lähtö: voit kytkeä tähän pistokkeeseen minkä tahansa audio- tai videolaitteen, jonka virta pysyy päällä niin kauan, kun AVR 4500 päävirtakytkin 1 on päällä. Huomaa: Kaikkien AC-lähtöihin kytkettyjen laitteiden yhteinen virrankulutus ei saa ylittää 100 wattia. Älä siis kytke esimerkiksi televisiota näihin pistokkeisiin. I AC-virtajohto: kytke laite verkkovirtaan tällä johdolla. J Video 2 -videotulot: Kytke HDTVpäätteen, satelliittivastaanottimen tai muun videolähteen Y/Pr/Pb-johdot näihin liittimiin. K Videosignaalin monitorilähdöt: kytke tähän liitäntään videoprojektoriin tai -monitoriin menevät johdot, jos laitteessa on komponenttitulot. Kun ohjelmalähteeksi valitaan komponenttivideotuloihin JL kytketty ohjelmalähde, signaali ohjataan myös tähän lähtöön. L DVD-komponenttivideotulo: kytke tähän liitäntään DVD-soittimen komponenttivideolähtö, jos sellainen on käytettävissä. Huomaa: kaikkia komponenttivideolähtöjä/ tuloja voidaan käyttää myös RGB-muotoisten videosignaalien kytkemiseen. Kytke ne samalla tavoin kuin Y/Pr/Pb-signaalit liitäntöjen värikoodauksen mukaisesti. RGB-signaali voidaan kytkeä vain, jos käytössä on kolme RGB-johdinta eikä ohjelmalähde lähetä erillistä tahdistussignaalia (Lue sivu 16). M Kauko-ohjauslähtö: tämä liitin mahdollistaa laitteen infrapunavastaanottimen käytön järjestelmän muiden laitteiden kauko-ohjaukseen. Kytke tästä liitännästä lähtevä johto Harman Kardonin tai muun valmistajan yhteensopivan laitteen "IR IN" -pistokkeeseen. N Kauko-ohjaustulo: jos AVR 4500:n etulevyn vastaanottoikkuna on laitekaapin ovien tai muun esteen vuoksi peitetty, kaukoohjaus voidaan järjestää erillisen infrapunaanturin kautta. Anturi kytketään tähän liittimeen. O Monihuoneohjauksen tulo: kytke toisen huoneen kauko-ohjauksen lähtö tähän liittimeen halutessasi käyttää AVR 4500:n monihuonejärjestelmää. P Video 1 -videolähdöt: kytke näihin liittimiin kuvanauhurin RECORD/INPUT-liittimiin menevä komposiitti- tai S-Video-johto. Q Video 1 -videotulot: kytke näihin liittimiin minkä tahansa videolaitteen PLAY/OUT-liittimistä tuleva komposiitti- tai S-Video-johto. R Video 2 -videolähdöt: kytke näihin liittimiin kuvanauhurin tai muun videotallentimen RECORD/INPUT-liittimiin menevä komposiittitai S-Video-johto. S Video 3 -videotulot: kytke näihin liittimiin minkä tahansa videolaitteen PLAY/OUT-liittimistä tuleva komposiitti- tai S-Video-johto. T Video 2 -videotulot: kytke näihin liittimiin minkä tahansa videolaitteen PLAY/OUT-liittimistä tuleva komposiitti- tai S-Video-johto. U Optiset diditaalitulot: Kytke näihin liittimiin DVD-soittimen, HDTVvastaanottimen, järjestelmään sopivan äänikortin, LD-, MD- tai CDsoittimen optiset digitaalilähdöt. Digitaalinen audiosignaali voi olla Dolby Digital-, DTS-, 2kanava MPEG 1-, MP3- datavirta- tai PCM-muotoista. V Koaksiaaliset digitaalitulot: Kytke näihin liittimiin DVD-soittimen, HDTV-vastaanottimen, järjestelmään sopivan äänikortin, LD-, MD- tai CD-soittimen koaksiaaliset digitaalilähdöt. Digitaalinen audiosignaali voi olla Dolby Digital-, DTS-, 2-kanava MPEG 1-, MP3- datavirta- tai PCM-muotoista. Älä kytke LD-soittimen digitaalista RFlähtöä näihin liittimiin. W Video 2 -audiolähdöt: kytke näihin liittimiin videonauhurin tai minkä tahansa tallentimen RECORD/INPUT-liittimistä tulevat johdot. X Video 2 -audiotulot: Kytke näihin liittimiin toisen videonauhurin tai muun audio/videoohjelmalähteen TOISTO/LÄHTÖ-audioliitännät. Y Video 3 -audiotulot: kytke näihin liittimiin videonauhurin tai muun videolaitteen PLAY/OUT-audioliittimistä tulevat johdot. Z Video 1 -audiotulot: Kytke näihin liittimiin videonauhurin tai muun audio/video-ohjelmalähteen TOISTO/LÄHTÖ-audioliitännät. a Video 1 -audiolähdöt: kytke näihin liittimiin videonauhurin tai minkä tahansa tallentimen RECORD/INPUT-liittimistä tulevat johdot. b Etuvahvistimen lähdöt: näistä liittimistä voit kytkeä viritinvahvistimeen erilliset tehopäätteet. Huomaa: Käytä videokytkennöissä JOKO videotai S-Video-liitäntää, älä molempia samanaikaisesti. Muutoin videossa voi esiintyä häiriöitä. 10 TAKALEVYN LIITÄNNÄT Kauko-ohjaimen toiminnot A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g Power Off -painike (virta pois) IR-lähettimen ikkuna Ohjelmointi/SPL-ilmaisin Power On -painike (virta päälle) Tulovalitsimet AVR-valitsin AM/FM-valitsin 6-kanava-/8-kanavajärjestelmän tulovalitsin Testiäänipainike Uniajastin Surround-tilan valitsin Yökuuntelun valitsin Äänikanavan valitsin / / -painikkeet < -painike Set-painike Digitaalitulojen ohjaus Numeropainikkeet Viritystavan valitsin Suoravirityksen valitsin Viritys ylös/alas OSD-painike Dolby-tilan valintapainike Digitaalisen DTS-tilan valintapainike Logic 7 -tilan valintapainike Erillislaitteiden ohjauspainikkeet CD/DVD-soittimen hakupainikkeet Stereotilan valintapainike DTS Neo:6 -tilan valintapainike Makropainikkeet RDS-painike Pikavalintojen selaus Poistopainike Muistipainike Viive/kanavavalitsin > -painike Kaiutinvalitsin Monihuonevalitsin Äänenvoimakkuus ylös/alas SPL-ilmaisimen valitsin Opetuspainike Mykistyspainike EzSet-järjestelmän mittausmikrofoni Huomaa: Tässä kuvatut toimintojen nimet vastaavat kunkin painikkeen ohjaamia toimintoja AVR 4500-viritinvahvistimen yhteydessä.

8 Useimmilla painikkeilla on lisätoimintoja muita laitteita ohjattaessa. Luettelon näistä toiminnoista löydät sivulta KAUKO-OHJAIMEN TOIMINNOT 11 Kauko-ohjaimen toiminnot TÄRKEÄ HUOMAUTUS: AVR 4500:n kaukoohjain voidaan ohjelmoida ohjaamaan jopa seitsemää muuta laitetta. Ennen ohjaimen käyttöä muista painaa sen laitteen tulovalitsinta 4 jota haluat käyttää. AVR 4500:n kauko-ohjain on ohjelmoitu tehtaalla ohjaamaan AVR 4500:n lisäksi useimpia Harman Kardonin valmistamia CD- ja DVD-soittimia ja kasettinauhureita. Ohjaimessa hallitsee myös suuren määrän muunmerkkisiä laitteita, koska siihen on esiohjelmoitu ohjauskoodeja, ja kaiken lisäksi ohjaimelle voidaan jopa opettaa muiden ohjainten käskyjä. Ennen kuin alat käyttää muita laitteita, tutki ohjaimen mahdollisuudet sivuilta On hyvä muistaa, että monien ohjaimen painikkeiden toiminta riippuu tulovalinnasta ohjelmalähteen valintapainike 4. Tällä sivulla kerrotut toiminnot ovat ohjaimen näppäinten alkuperäistoimintoja (katso lisätiedot vaihtoehdoista sivulta 45). 0 Power Off -painike: sammuta AVR 4500 tai muu kauko-ohjaukseen valittu laite painamalla tätä painiketta. Huomaa, että katkaistaessa AVR viritinvahvistimen järjestelmävirta pääkuunteluhuoneen toiminnot keskeytyvät, mutta käytössä olevan monihuonejärjestelmän toiminnot pysyvät aktiivisina. 1 IR-lähettimen ikkuna: osoita tämä ikkuna kohti AVR viritinvahvistinta varmistaaksesi, että ohjaimen painalluksia vastaavat infrapunasignaalit menevät perille. 2 Ohjelmointi/SPL-ilmaisin: tämä 3-värinen ilmaisin ohjaa sinut ohjaimen ohjelmointi- ja opetustoiminnoissa. Sitä käytetään myös tasomittarina ohjaimen EzSet-toiminnassa (katso lisätiedot kanavien lähtötasojen säätämisestä sivulta 26 ja kauko-ohjaimen ohjelmoinnista sivulta 42). 3 Power On -painike: kytke tästä virta kuunnellaksesi sitä laitetta, joka on viimeksi valottu painamalla tulovalitsinta 4 (paitsi nauhuri). 4 Tulovalitsimet: näiden painikkeiden käyttö aktivoi kolme toimintoa samanaikaisesti. Ensiksi, jos AVR on pois päältä, se kytkeytyy päälle. Toiseksi AVR valitsee sen ohjelmalähteen jota vastaavaa tuloliitännän painiketta painetaan. Kolmanneksi se vaihtaa kauko-ohjaimella ohjattavaa laitetta. Kun olet painanut tällaista painiketta muista painaa AVR-valitsinta 5 jotta voisit ohjata AVS-viritinvahvistinta. 5 AVR-valitsin: tämän näppäimen painallus kytkee ohjaimen takaisin AVR:n ohjaukseen. Jos AVR on valmiustilassa, se kytkeytyy päälle painettaessa tätä näppäintä. 6 AM/FM-valitsin: paina tätä näppäintä halutessasi kuunnella AVR:n sisäänrakennetua viritintä. Jos viritin on jo käytössä, painikkeella valitaan AM- tai FM-aaltoalue. 7 6-kanava-/8-kanavajärjestelmän tulovalitsin: Tällä painikkeella valitset ohjelmalähteeksi 6-kanavatuloon 8 tai 8-kanavatuloon 89 kytketyn laitteen (Käytettävissä olevat vaihtoehdot riippuvat surround-asetuksista 5.1tai 6.1-/7. 1-järjestelmien osalta. Lue lisätiedot sivulta 23). 8 Testiäänipainike: aloita AVR 4500:n lähtökanavien tasojen säätö painamalla tästä näppäimestä (katso lisätiedot sivulta 26). 9 Uniajastin: kytke AVR tästä painikkeesta uniajastukseen eli sammumaan automaattisesti määrätyn ajan kuluttua. Jokainen näppäimen painallus vaihtaa aikaa seuraavassa järjestyksessä: 90 min 40 min 80 min 30 min 70 min 20 min 60 min 10 min 50 min OFF D // -painikkeet: Näillä yleispainikkeilla voit muuttaa tai selailla ruudulla tai etulevyn näytöllä olevia valikoita tehdessäsi järjestelmäasetuksia esimerkiksi digitaalisiin tuloihin tai viiveaikoihin. Ennen asetuksen muuttamista sinun pitää aktivoida kyseinen toiminto. (Esimerkki: Sinun pitää painaa Digitaalisen ohjelmalähteen valintapainiketta G ennen kuin voit vaihtaa digitaalista ohjelmalähdettä.) Tämän jälkeen voit selailla tai muuttaa kyseiseen toimintoon liittyvien valikoiden arvoja näillä painikkeilla. Tarkat ohjeet painikkeiden käytöstä neuvotaan kunkin toiminnon kohdalla tässä käsikirjassa. Kun AVR 4500:n kauko-ohjain ohjelmoidaan toisen laitteen ohjauskoodeille, näillä painikkeilla käynnistetään automaattinen haku ("Auto Search"(katso lisätiedot sivulta 42). E < -painike: tällä painikkeella vaihdetaan valikkorivi tai asetus joidenkin säätöprosessien aikana. F Set-painike: tällä painikkeella asetukset tallennetaan AVR 4500:n muistiin. Painiketta käytetään myös viiveajan, kaiutinkokoonpanon ja äänikanavien tasojen säätämisessä. G Digitaalitulojen ohjaus: tällä painikkeella ohjaat digitaaliset ohjelmalähteet haluttuihin tuloihin UV*Ó (katso lisätiedot sivulta 33). H Numeropainikkeet: näillä painikkeilla voit naputella virittimeen halutun taajuuden. Niillä valitaan myös kanava käytettäessä ohjaimella muita ohjelmalähteitä, esimerkiksi televisiota, sekä valitaan kappaleet CD-, DVD- ja LD-soitossa. I Viritystavan valitsin: valitse tästä painikkeesta automaattinen tai käsiviritys. Kun näytössä oleva AUTO-ilmaisin X sammuu, voit muuttaa taajuutta virityspainikkeilla K). Jos valittuna on FM-alue ja näytöllä on AUTO-ilmaisin X, voit muuttaa vastaanoton monofoniseksi tällä painikkkeella. Tällöin voit kuunnella normaalia heikotehoisempiakin radioasemia ja häiriöitä sisältävien asemien kuuluvuus paranee (katso lisätiedot sivulta 40). J Suoravirityksen valitsin: paina ensin tätä painiketta halutessasi syöttää virittimeen haluamasi radioaseman taajuuden. Painalluksen jälkeen näppäile taajuus numeropainikkeilla H (katso lisätiedot sivulta 40). Kytke uniajastin pois painamalla samaa painiketta vähintään 2 sekuntia. Huomaa, että tällä painikkeella voit vaihtaa television, videonauhurin tai satelliittivastaanottimen kanavia silloin, kun vaastaava laite on aktivoitu ohjelmalähteen valintapainikkeella 4. A Surround-tilan valintapainike: Tällä painikkeella valitset sopivan HALL-, THEATER- tai VMAx-surround-tilan. Huomaa, että valintamahdollisuus riippuu käytössä olevasta ohjelmalähteestä.

9 (Lue lisätietoja surround-tiloista sivulta 29.) Huomaa lisäksi, että tällä painikkeella voit virittää television, videonauhurin tai satelliittivastaanottimen kanavia silloin, kun vaastaava laite on aktivoitu ohjelmalähteen valintapainikkeella 4. B Yökuuntelun valitsin: kytke tästä painikkeesta yökuuntelu päälle. Toiminto on käytössä vain Dolby Digital -äänisignaalilla ja sen tarkoitus on säilyttää keskikanavan (eli vuoropuhelua toistavan kanavan) selkeys pianillä äänitasoilla (katso lisätiedot sivulta 25). C Äänikanavan valitsin: tästä painikkeesta aloitetaan AVR 4500:n äänikanavien säätäminen käytettäessä ulkoista äänilähdettä. Kun olet painanut tästä, jatka painamalla // -painikkeita D valitaksesi säädettävän äänikanavan ja paina seuraavaksi Set-painiketta F. Säädä sitten valitun kanavan äänitaso painamalla // (katso lisätiedot sivulta 35). 12 KAUKO-OHJAIMEN TOIMINNOT Kauko-ohjaimen toiminnot K Viritys ylös/alas: virittimen ollessa valittuna nämä painikkeet käynnistävät asemavirityksen ylös tai alas valittua taajuusaluetta. Jos viritystavan valitsinta I on painettu tai jos etulevyn on painettu niin, että AUTO-ilmaisin X palaa, jomman kumman näppäimen painallus käynnistää seuraavan käyttökelpoisen asemataajuuden automaattisen haun. Jos AUTO-ilmaisin X EI PALA, voit virittää näillä painikkeilla taajuutta pienin askelin (katso lisätiedot sivulta 40). L OSD-painike: kytke tällä painikkeella kuvaruutunäyttö (OSD = On Screen Display), jotta voit säätää AVR 4500:n asetuksia. M Dolby-tilan valintapainike: Tällä painikkeella valitset jonkin Dolby-surround-toimintatiloista. Toistuvilla painalluksilla voit vaihtaa toimintatilaksi Dolby Pro Logic II-, Dolby 3 Stereotai Dolby Digital -vaihtoehdon. Huomaa, että Dolby Digital -tila on käytössä vain digitaaliselle äänilähteelle, ja muut tilat ovat mahdolisia vain silloin, kun valittuna ei ole Dolby Digital -ohjelmalähde (Poikkeuksen tekee Dolby Digital 2. 0 toistotila, joka hyödyntää Pro Logic II -järjestelmää. Lue lisätiedot sivulta seitsemän). Lue sivulta 29 lisätietoja valittavana olevista Dolbysurroundvaihtoehdoista. N Digitaalisen DTS-tilan valintapainike: Jos käytössä on DTS-ohjelmalähde AVR viritinvahvistin valitsee automaattisesti oikean toimintatilan eivätkä muut tilat ole käytettävissä. Painikkeen näpäytys tuo näyttöön tiedon AVRdekooderin valitsemasta tilasta, joka riippuu toistettavasta surround-materiaalista sekä kaiutinasetuksista (Lue kohta 6 sivulta viisi). Jos valittuna ei ole DTS-ohjelmalähde, tämä painike ei ole käytössä. (Lue sivuilta 24 ja 29 lisätietoja DTSvaihtoehdoista). O Logic 7 -tilan valintapainike: Tällä painikkeella valitset jonkin Logic 7 -surroundtiloista. (Lue lisätietoja Logic 7 -vaihtoehdoista sivulta 29.) P Ohjelmalähteen käyttöpainikkeet: näillä painikkeilla ei ole mitään tekemistä AVR:n kanssa, mutta ne voidaan ohjelmoida käynnistämään erilaisia CD- ja DVD-soittimien toistotoimintoja, ja vastaavia toimintoja audio- ja videonauhureissa (katso lisätiedot sivulta 42). Q DV/DVD-soittimien hakupainikkeet: näillä painikkeilla ei ole mitään tekemistä AVR:n kanssa, mutta ne voidaan ohjelmoida käynnistämään CD- ja DVDsoittimien ja -vaihtajien levyjen tai kappaleiden hakuja. R Stereotilan valintapainike: Tällä painikkeella valitset sopivan stereokuuntelutilan. Painike kytkee surround-prosessoinnin pois käytöstä ja aktivoi perinteisen kaksikanavaisen stereotilan. Ensimmäisellä painalluksella valitaan 5-kanavainen tai 7-kanavainen stereotila riippuen sivulla 23 esitetyistä surround-asetuksista (5.1tai 6.1-/7.1-tila). Toinen painallus valitsee käyttöön SURROUND OFF -tilan, jolloin laite toimii täysin stereofonisena. S DTS Neo:6 -tilan valitsin: Tällä painikkeella valitaan jokin DTS Neo:6 -toimintatiloista, jotka tuottavat viisi- tai seitsemänkanavaisen surround-äänimaiseman kaksikanavaisesta ohjelmamateriaalista (PCM- tai analogiset ohjelmalähteet). Ensimmäisellä painalluksella laite asettuu siihen DTS Neo:6 -tilaan, jossa se oli edellisellä käyttökerralla. Jatkopainalluksilla toimintatila vaihtuu seuraavan kaavion mukaisesti: DTS Neo:6 MUSIC DTS Neo:6 MOVIES T Makropainikkeet: paina näistä halutessasi tallentaa tai kutsua esiin makron, joka on esiohjelmoitu, kaukosäätimen muistiin tallennettu komentojen sarja (katso lisätiedot sivulta 44). U RDS-valitsin: paina tästä halutessasi nähdä AVR 4500:n virittimen sisältämän RDS-toiminnon välittämiä viestejä (katso lisätiedot sivulta 41). V Pikavalintojen selaus: virittimen ollessa valittuna voit selata näistä painikkeista AVR 4500:n muistiin tallennettuja radioasemien pikavalintoja. Jos CD tai DVD on valittu tulovalitsimista 4, painikkeilla ohjataan hidastettua toistoa (DVD) tai "+10" (CD, CDR). W Poistopainike: pyyhi tällä painikkeella vikanäppäilyt syöttäessäsi radiotaajuuksia asemien suoravalinnassa. X Muistipainike: tallenna tällä painikkeella haluamasi radioasemat AVR 4500:n pikavalintoihin. Painettuasi näet MEMORY-ilmaisimen U vilkkuvan, jolloin sinulla on 5 sekuntia aikaa naputella sisään haluamasi pikavalinnon numero käyttäen numeropainikkeita H (katso lisätiedot sivulta 40). Y Viive/kanava-valitsin: aloita tästä painikkeesta AVR 4000:n sisäänrakennettujen viivepiirien mahdollistamien viiveaikojen säätäminen. Painalluksen jälkeen viiveaika säädetään painamalla ensin Set-painiketta F ja käyttämällä sitten // -painikkeita D. Lopeta säätö painamalla uudelleen Set-painiketta (katso lisätiedot sivulta 25). Z > -näppäin: paina tästä halutessasi muuttaa säätöä tehdessäsi lukuisia AVR:n asetuksia. a Kaiutinvalitsin: paina tästä halutessasi aloittaa AVR 4500:n bassonhallintajärjestelmän säätämisen käyttämäsi kaiuttimien mukaan. Kun olet painanut kerran, valitse haluamasi äänikanava // -painikkeilla D. Paina asetuspainiketta F ja valitse kaiutintyyppi (Large (suuri), Small (pieni) tai None (ei kaiutinta)) järjestelmään kytkettyjen kaiuttimien perusteella.

10 Powered by TCPDF ( (Lue silätietoja sivulta 21. ) b Monihuonevalitsin: valitse tästä käyttöösi monihuonejärjestelmä tai aloita toisen huoneen äänitason säätö (katso lisätiedot sivulta 39). c Äänenvoimakkuus ylös/alas: säädä äänenvoimakkuus näillä painikkeilla. d SPL-ilmaisimen valitsin: tämä painike käynnistää AVR 4500:n EzSet-toiminnon, jolla voit nopeasti ja tarkasti säätää laitteen äänikanavien lähtötasot. Pidä painike alhaalla 3 sekuntia ja päästä se sitten ylös. Tässä vaiheessa EzSet säätää automaattisesti kanavian tasot samansuuruisiksi, mikä näkyy ohjelmointiilmaisin 2 värin vaihtumisessa vihreäksi joka kanavan kohdalla. Paina painiketta uudelleen halutessasi palata normaalikuunteluun (katso lisätiedot sivulta 26). e Opetuspainike: paina tätä näppäintä halutessasi "opettaa" kauko-ohjaimelle toisen ohjaimen käskyt (katso lisätiedot sivulta 43). f Mykistyspainike: mykistä tästä painikkeesta hetkellisesti AVR 4500 tai televisiovastaanotin sen mukaan, kumpi ohjelmalähde on valittuna ohjattavaksi. Kun AVR 4500:n kaukoohjainta ohjelmoidaan toisen laitteen ohjaukseen, toimenpide käynnistetään painamalla tätä painiketta tulovalitsimen 4 kanssa (katso lisätiedot sivulta 42). g EzSet-järjestelmän mittausmikrofoni: Älä peitä tätä mikrofonia käyttäessäsi EzSet-järjestelmää (katso lisätiedot sivulta 26). HUOMAA: Näpäyttäessäsi jotain kaukosäätimen painikkeista ohjelmalähteen 45 valintapainikkeen punainen merkkivalo välähtää varmistaen toimintakäskyn antamisen, edellyttäen, että painike on käytössä valitun ohjelmalähteen yhteydessä (tutustu sivuilla 48 ja 49 oleviin toimintoluetteloihin). KAUKO-OHJAIMEN TOIMINNOT huoneen kauko-ohjain 2. alueen kauko-ohjainta voidaan käyttää joko samassa huoneessa kuin AVR 4500 tai toisessa huoneessa edellyttäen, että sinne on asennettu infrapunavastaanotin ja se on kytketty AVR viritinvahvistimen monihuoneohjauksen tuloon O. Tallennus/tauko: aktivoi tästä painikkeesta yhteensopivan Harman Kardon CDtai DVDsoittimen tai kasettidekin tallennus- tai taukotoiminto. Pikavalinta - kappaleen ohitus: kun ohjelmalähteeksi on valittu viritin, voit näillä painikkeilla selata muistipaikkoihin tallennettuja asemia. Jos valittu ohjelmalähde on CD-, DVDtai kasettidekki, painikkeet käynnistävät kappaleen ohitus eteen- tai taaksetoiminnot. Levyn ohitus: paina tästä halutessasi vaihtaa levyä Harman Kardon CD- tai DVD-vaihtajassa. î Äänenvoimakkuus: päähuoneessa tämä painike nostaa tai laskee päähuoneen äänenvoimakkuutta. Toisessa huoneessa se nostaa tai laskee toisen huoneen äänenvoimakkuutta. Toisto/toisto taaksepäin/seis: nämä painikkeet ohjaavat Harman Kardon CD- tai DVDsoitinta sekä kasettidekkiä. Mykistys: päähuoneessa tämä painike mykistää hetkellisesti päähuoneen äänentoistojärjestelmän. Toisessa huoneessa se mykistää hetkellisesti toiseen huoneeseen ohjattavan signaalin. Palaa takaisin alkuperäiseen tasoon painamalla painiketta uudelleen. Tärkeä huomautus: Riippumatta siitä, missä huoneessa toisen huoneen ohjainta käytetään, muista aina valita säädettävä ohjelmalähde tulovalitsimilla. POWER A OFF AVR VID1 MUTE K VID2 B AM/FM / VID3 VID4 C D E F G H DISC SKIP DVD CD TAPE DN TUNING UP DN PRESET UP å Power OFF: päähuoneessa tämä painike kytkee AVR-viritinvahvistimen valmiustilaan. Toisessa huoneessa se kytkee monihuonejärjestelmän pois päältä. J DISC SKIP AVR-valitsin: tällä painikkeella kytket päälle AVR viritinvahvistimen. Laite kytkeytyy päälle ja aloittaa viimeisen valitun ohjelmalähteen toiston. ç AM/FM-valitsin: paina tästä halutessasi valita virittimen toisen huoneen ohjelmalähteeksi. Paina uudelleen, jos haluat vaihtaa virittimen aaltoalueen. Ohjelmalähteen valitsimet: kun AVR on kytketty pois päältä, tämä painike kytkee sen päälle ja laite aloittaa valitun ohjelmalähteen toiston. Jos laite on jo päällä, ohjelmalähteeksi vaihtuu painiketta vastaava ohjelmalähde. Viritys ylös/alas pikatoisto: näillä painikkeilla vaihdetaan virittimen taajuutta. Niillä voidaan myös ohjata Harman Kardonin CD- tai DVD-soittimen pikatoistoa eteen ja taakse. Samat toiminnot onnistuvat, kun toisen huoneen kauko-ohjausjärjestelmä on käytössä. I VOLUME å ç î Power Off AVR-valitsin AM/FM-valitsin Tulovalitsimet Viritys ylös/alas pikatoisto Tallennus/tauko Pikavalinta/kappaleen ohitus Levyn ohitus Äänenvoimakkuus Toisto/toisto taaksepäin/seis Mykistys Huomaa: 2. alueen kauko-ohjainta voidaan käyttää joko samassa huoneessa kuin AVR 4500 tai toisessa huoneessa edellyttäen, että sinne on asennettu infrapunavastaanotin ja se on kytketty AVR viritinvahvistimen Multi IR -tuloon K. Jos laitetta käytetään samassa huoneessa, se ohjaa AVR:n ja muiden yhteensopivien Harman Kardon -laitteiden toimintoja. Jos ohjainta käytetään toisessa huoneessa Multi IR -liittimeen K kytketyn kaukoohjausvastaanottimen kautta, virran, tulovalinnan, äänen- voimakkuuden ja mykistyksen painikkeet ohjaavat toisen huoneen ohjelmalähdettä, joka on kytketty Multi Out -liittimiin 9 (katso lidätiedot sivulta 39) HUONEEN KAUKO-OHJAIN Asennus ja kytkennät Järjestelmän asennus Kun olet purkanut laitteen pakkauksestaan ja sijoittanut sen tukevalle alustalle, joka pystyy kannattamaan laitteen painon, sinun on kytkettävä se järjestelmäsi audio- ja videolaitteisiin. 7. Kytke etu-, keski- ja surround-kaiuttimet niitä vastaaviin kaiutinliittimiin DEF. Käytä vain korkealaatuista kaiutinjohtoa varmistaaksesi, että äänisignaalit tulevat kaiuttimille asti ilman, että äänen kirkkaus tai selkeys heikkenee. Markkinoilla on useita eri johtomerkkejä ja johdon valintaan vaikuttavat kaiuttimen ja viritinvahvistimen välinen etäisyys, käyttämäsi kaiuttimen tyyppi, henkilökohtaiset mieltymyksesi ja muut tekijät.
