Rosemount 8750W magneettinen virtausmittarijärjestelmä kunnallisteknisiin, vesi- ja viemäröintisovelluksiin

Transkriptio

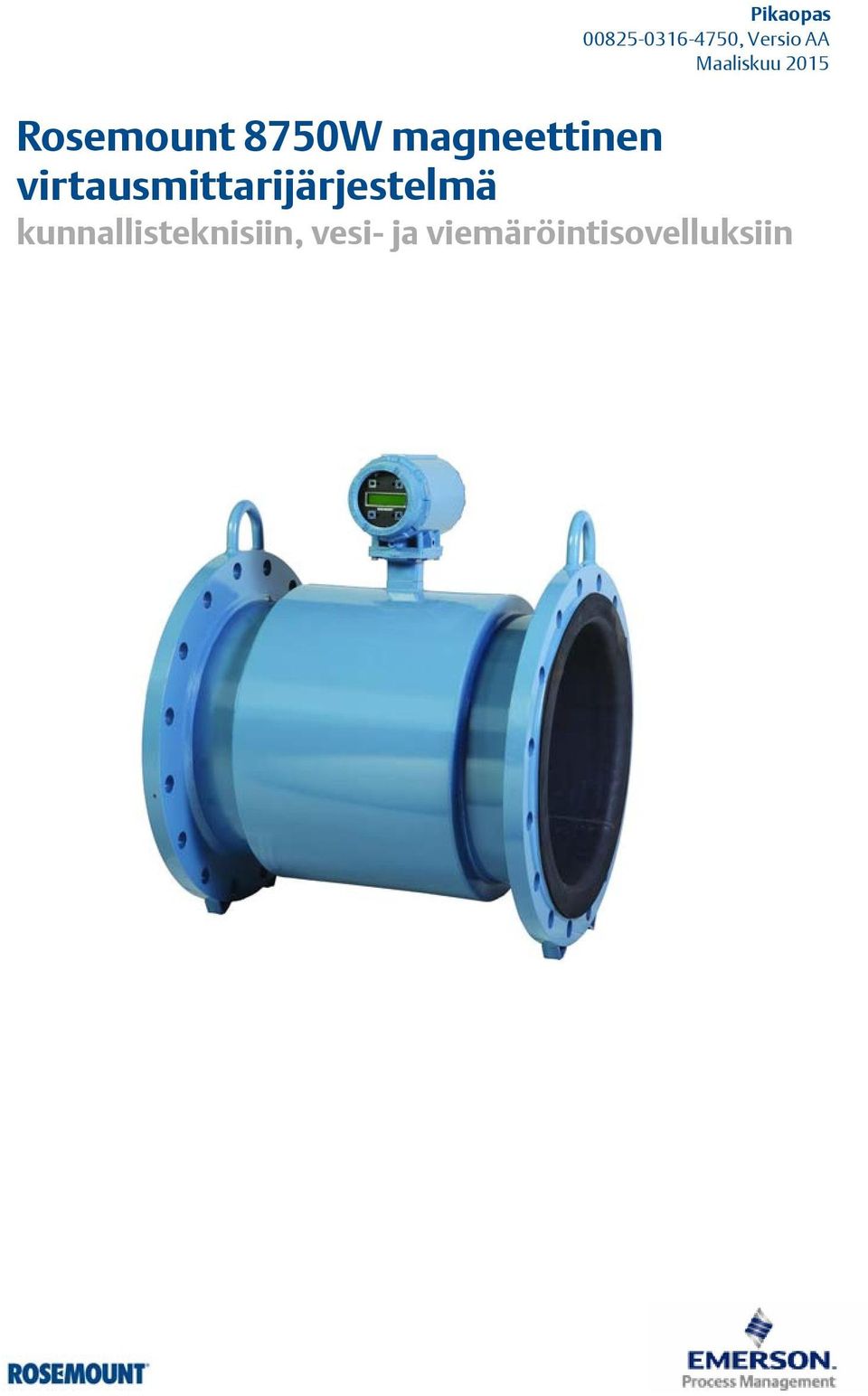

1 Pikaopas , Versio AA Rosemount 8750W magneettinen virtausmittarijärjestelmä kunnallisteknisiin, vesi- ja viemäröintisovelluksiin

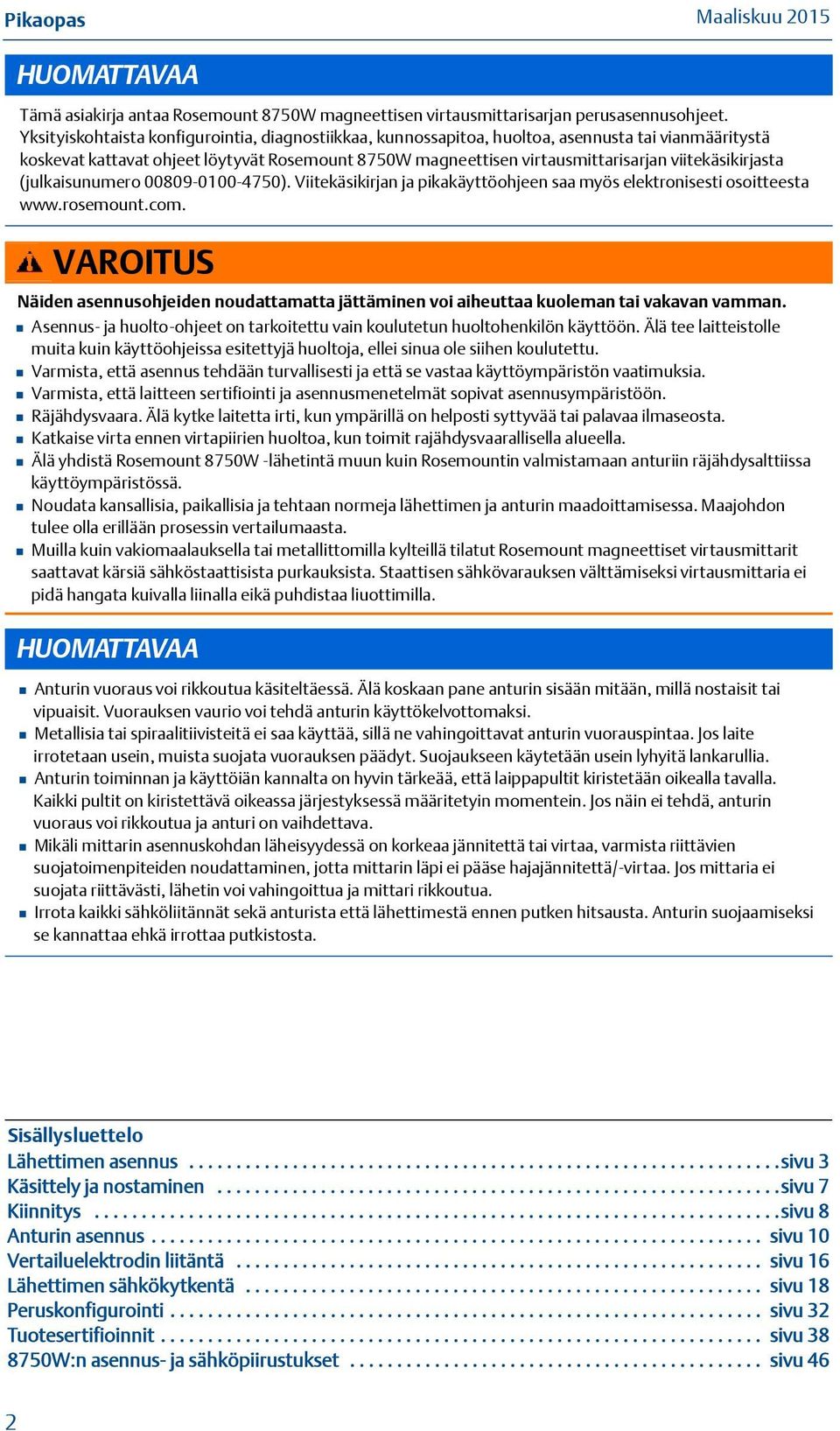

2 Pikaopas HUOMATTAVAA Tämä asiakirja antaa Rosemount 8750W magneettisen virtausmittarisarjan perusasennusohjeet. Yksityiskohtaista konfigurointia, diagnostiikkaa, kunnossapitoa, huoltoa, asennusta tai vianmääritystä koskevat kattavat ohjeet löytyvät Rosemount 8750W magneettisen virtausmittarisarjan viitekäsikirjasta (julkaisunumero ). Viitekäsikirjan ja pikakäyttöohjeen saa myös elektronisesti osoitteesta VAROITUS Näiden asennusohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman tai vakavan vamman. Asennus- ja huolto-ohjeet on tarkoitettu vain koulutetun huoltohenkilön käyttöön. Älä tee laitteistolle muita kuin käyttöohjeissa esitettyjä huoltoja, ellei sinua ole siihen koulutettu. Varmista, että asennus tehdään turvallisesti ja että se vastaa käyttöympäristön vaatimuksia. Varmista, että laitteen sertifiointi ja asennusmenetelmät sopivat asennusympäristöön. Räjähdysvaara. Älä kytke laitetta irti, kun ympärillä on helposti syttyvää tai palavaa ilmaseosta. Katkaise virta ennen virtapiirien huoltoa, kun toimit rajähdysvaarallisella alueella. Älä yhdistä Rosemount 8750W -lähetintä muun kuin Rosemountin valmistamaan anturiin räjähdysalttiissa käyttöympäristössä. Noudata kansallisia, paikallisia ja tehtaan normeja lähettimen ja anturin maadoittamisessa. Maajohdon tulee olla erillään prosessin vertailumaasta. Muilla kuin vakiomaalauksella tai metallittomilla kylteillä tilatut Rosemount magneettiset virtausmittarit saattavat kärsiä sähköstaattisista purkauksista. Staattisen sähkövarauksen välttämiseksi virtausmittaria ei pidä hangata kuivalla liinalla eikä puhdistaa liuottimilla. HUOMATTAVAA Anturin vuoraus voi rikkoutua käsiteltäessä. Älä koskaan pane anturin sisään mitään, millä nostaisit tai vipuaisit. Vuorauksen vaurio voi tehdä anturin käyttökelvottomaksi. Metallisia tai spiraalitiivisteitä ei saa käyttää, sillä ne vahingoittavat anturin vuorauspintaa. Jos laite irrotetaan usein, muista suojata vuorauksen päädyt. Suojaukseen käytetään usein lyhyitä lankarullia. Anturin toiminnan ja käyttöiän kannalta on hyvin tärkeää, että laippapultit kiristetään oikealla tavalla. Kaikki pultit on kiristettävä oikeassa järjestyksessä määritetyin momentein. Jos näin ei tehdä, anturin vuoraus voi rikkoutua ja anturi on vaihdettava. Mikäli mittarin asennuskohdan läheisyydessä on korkeaa jännitettä tai virtaa, varmista riittävien suojatoimenpiteiden noudattaminen, jotta mittarin läpi ei pääse hajajännitettä/-virtaa. Jos mittaria ei suojata riittävästi, lähetin voi vahingoittua ja mittari rikkoutua. Irrota kaikki sähköliitännät sekä anturista että lähettimestä ennen putken hitsausta. Anturin suojaamiseksi se kannattaa ehkä irrottaa putkistosta. Sisällysluettelo Lähettimen asennus sivu 3 Käsittely ja nostaminen sivu 7 Kiinnitys sivu 8 Anturin asennus sivu 10 Vertailuelektrodin liitäntä sivu 16 Lähettimen sähkökytkentä sivu 18 Peruskonfigurointi sivu 32 Tuotesertifioinnit sivu W:n asennus- ja sähköpiirustukset sivu 46 2

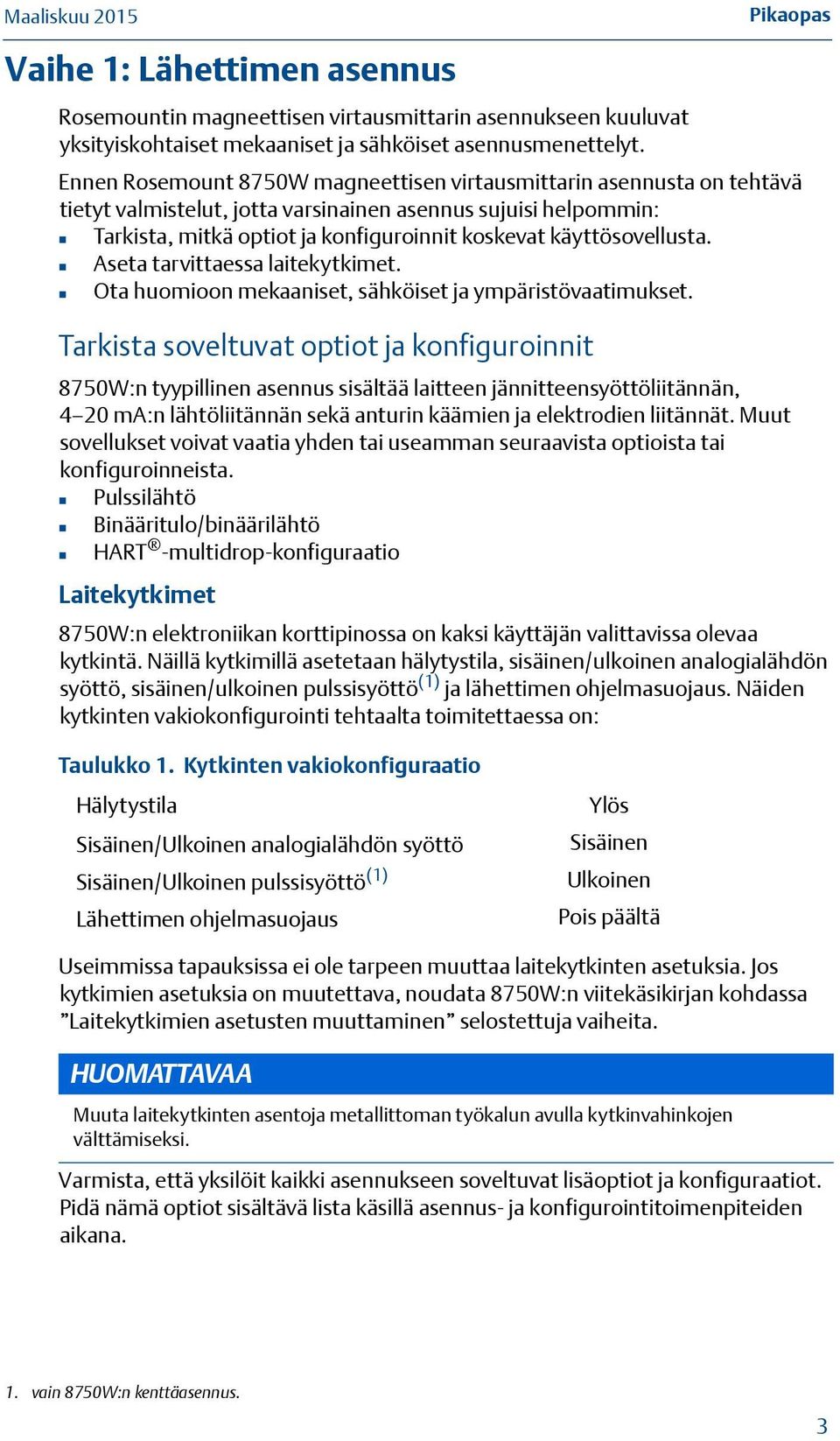

3 Pikaopas Vaihe 1: Lähettimen asennus Rosemountin magneettisen virtausmittarin asennukseen kuuluvat yksityiskohtaiset mekaaniset ja sähköiset asennusmenettelyt. Ennen Rosemount 8750W magneettisen virtausmittarin asennusta on tehtävä tietyt valmistelut, jotta varsinainen asennus sujuisi helpommin: Tarkista, mitkä optiot ja konfiguroinnit koskevat käyttösovellusta. Aseta tarvittaessa laitekytkimet. Ota huomioon mekaaniset, sähköiset ja ympäristövaatimukset. Tarkista soveltuvat optiot ja konfiguroinnit 8750W:n tyypillinen asennus sisältää laitteen jännitteensyöttöliitännän, 4 20 ma:n lähtöliitännän sekä anturin käämien ja elektrodien liitännät. Muut sovellukset voivat vaatia yhden tai useamman seuraavista optioista tai konfiguroinneista. Pulssilähtö Binääritulo/binäärilähtö HART -multidrop-konfiguraatio Laitekytkimet 8750W:n elektroniikan korttipinossa on kaksi käyttäjän valittavissa olevaa kytkintä. Näillä kytkimillä asetetaan hälytystila, sisäinen/ulkoinen analogialähdön syöttö, sisäinen/ulkoinen pulssisyöttö (1) ja lähettimen ohjelmasuojaus. Näiden kytkinten vakiokonfigurointi tehtaalta toimitettaessa on: Taulukko 1. Kytkinten vakiokonfiguraatio Hälytystila Sisäinen/Ulkoinen analogialähdön syöttö Sisäinen/Ulkoinen pulssisyöttö (1) Lähettimen ohjelmasuojaus Ylös Sisäinen Ulkoinen Pois päältä Useimmissa tapauksissa ei ole tarpeen muuttaa laitekytkinten asetuksia. Jos kytkimien asetuksia on muutettava, noudata 8750W:n viitekäsikirjan kohdassa Laitekytkimien asetusten muuttaminen selostettuja vaiheita. HUOMATTAVAA Muuta laitekytkinten asentoja metallittoman työkalun avulla kytkinvahinkojen välttämiseksi. Varmista, että yksilöit kaikki asennukseen soveltuvat lisäoptiot ja konfiguraatiot. Pidä nämä optiot sisältävä lista käsillä asennus- ja konfigurointitoimenpiteiden aikana. 1. vain 8750W:n kenttäasennus. 3

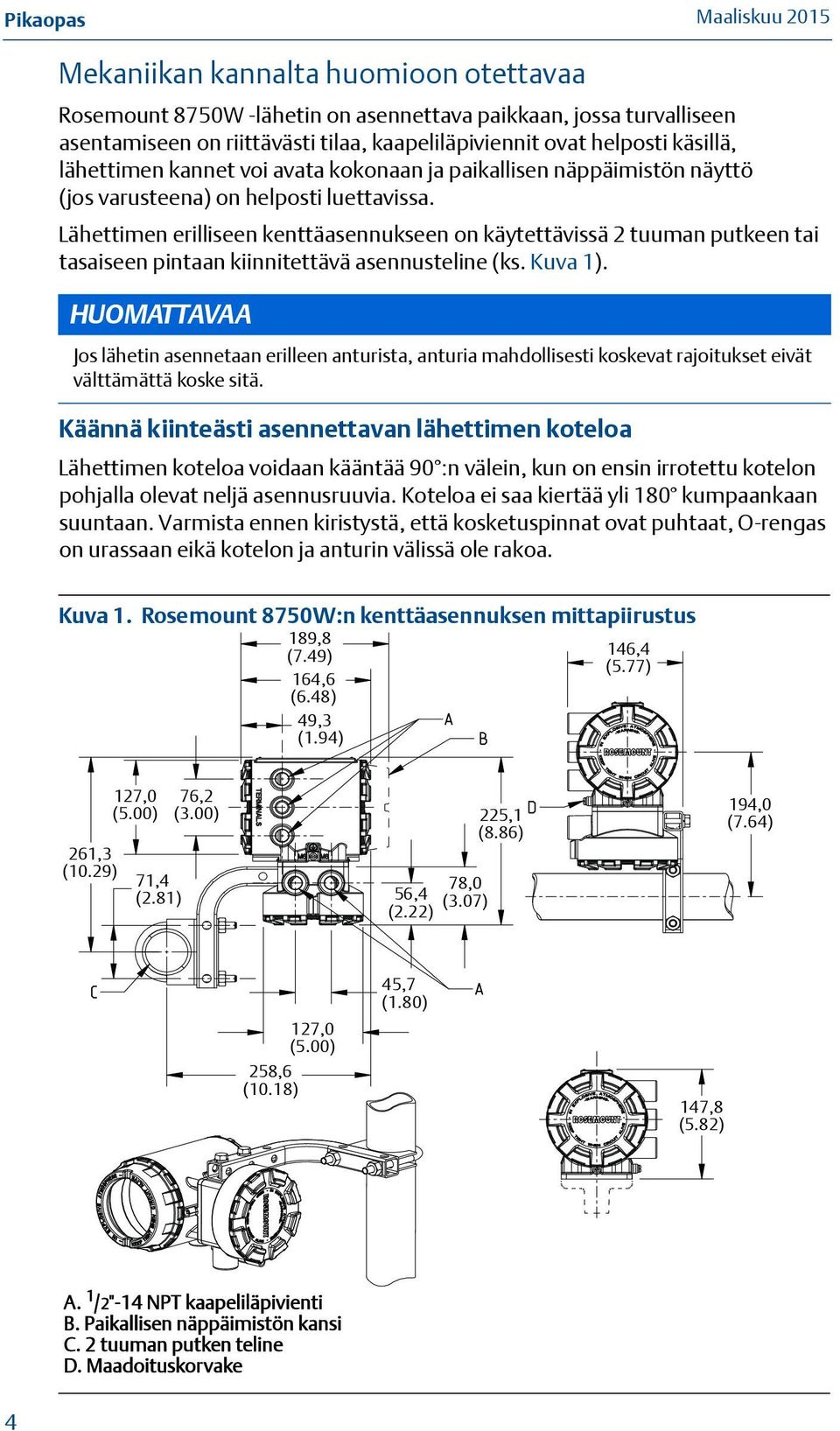

4 Pikaopas Mekaniikan kannalta huomioon otettavaa Rosemount 8750W -lähetin on asennettava paikkaan, jossa turvalliseen asentamiseen on riittävästi tilaa, kaapeliläpiviennit ovat helposti käsillä, lähettimen kannet voi avata kokonaan ja paikallisen näppäimistön näyttö (jos varusteena) on helposti luettavissa. Lähettimen erilliseen kenttäasennukseen on käytettävissä 2 tuuman putkeen tai tasaiseen pintaan kiinnitettävä asennusteline (ks. Kuva 1). HUOMATTAVAA Jos lähetin asennetaan erilleen anturista, anturia mahdollisesti koskevat rajoitukset eivät välttämättä koske sitä. Käännä kiinteästi asennettavan lähettimen koteloa Lähettimen koteloa voidaan kääntää 90 :n välein, kun on ensin irrotettu kotelon pohjalla olevat neljä asennusruuvia. Koteloa ei saa kiertää yli 180 kumpaankaan suuntaan. Varmista ennen kiristystä, että kosketuspinnat ovat puhtaat, O-rengas on urassaan eikä kotelon ja anturin välissä ole rakoa. Kuva 1. Rosemount 8750W:n kenttäasennuksen mittapiirustus 189,8 (7.49) 164,6 (6.48) 49,3 (1.94) 146,4 (5.77) 261,3 (10.29) 127,0 (5.00) 71,4 (2.81) 76,2 (3.00) 78,0 56,4 (3.07) (2.22) 225,1 (8.86) 194,0 (7.64) 127,0 (5.00) 258,6 (10.18) 45,7 (1.80) 147,8 (5.82) A. 1 /2"-14 NPT kaapeliläpivienti B. Paikallisen näppäimistön kansi C. 2 tuuman putken teline D. Maadoituskorvake 4

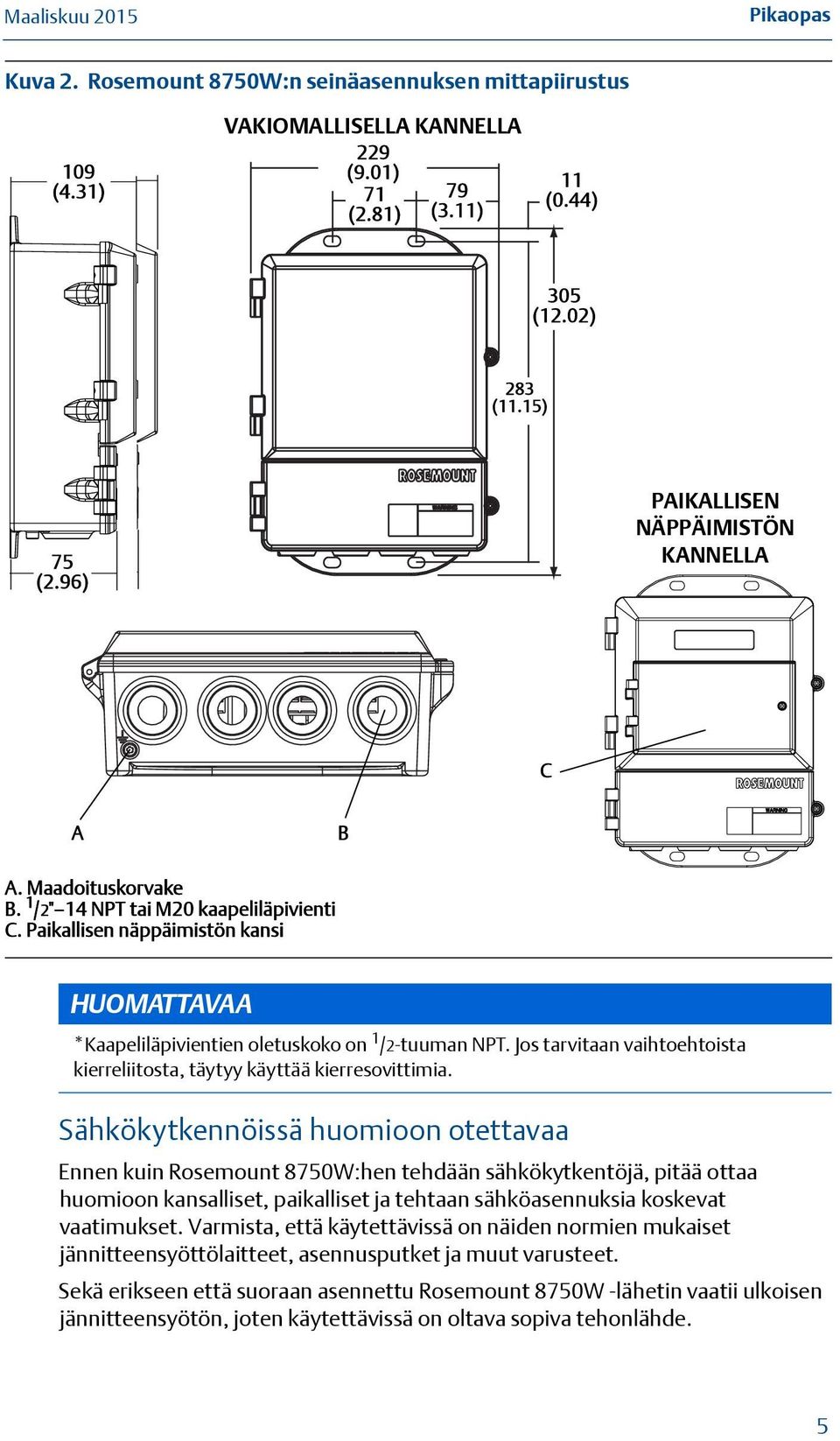

5 Pikaopas Kuva 2. Rosemount 8750W:n seinäasennuksen mittapiirustus 109 (4.31) VAKIOMALLISELLA KANNELLA 229 (9.01) (2.81) (3.11) 11 (0.44) 305 (12.02) 283 (11.15) 75 (2.96) PAIKALLISEN NÄPPÄIMISTÖN KANNELLA C A B A. Maadoituskorvake B. 1 /2" 14 NPT tai M20 kaapeliläpivienti C. Paikallisen näppäimistön kansi HUOMATTAVAA *Kaapeliläpivientien oletuskoko on 1 /2-tuuman NPT. Jos tarvitaan vaihtoehtoista kierreliitosta, täytyy käyttää kierresovittimia. Sähkökytkennöissä huomioon otettavaa Ennen kuin Rosemount 8750W:hen tehdään sähkökytkentöjä, pitää ottaa huomioon kansalliset, paikalliset ja tehtaan sähköasennuksia koskevat vaatimukset. Varmista, että käytettävissä on näiden normien mukaiset jännitteensyöttölaitteet, asennusputket ja muut varusteet. Sekä erikseen että suoraan asennettu Rosemount 8750W -lähetin vaatii ulkoisen jännitteensyötön, joten käytettävissä on oltava sopiva tehonlähde. 5

6 Pikaopas Taulukko 2. Sähköasennustiedot Rosemount 8750W -kenttäasennuslähetin Tehon syöttö Pulssilähtö 4-20 ma:n lähtöpiiri Magnetointilähtö Tehon syöttö Pulssilähtö 4-20 ma:n lähtöpiiri Magnetointilähtö Magnetointitulo Elektrodipiiri VAC, 0,45 A, 40 VA VDC, 1,2 A, 15 W Sisäinen jännitelähde (aktiivinen): lähtöteho maks. 12 VDC, 12,1 ma, 73 mw Ulkoinen jännitelähde (passiivinen): tuloteho maks. 28 VDC, 100 ma, 1 W Sisäinen jännitelähde (aktiivinen): lähtöteho maks. 25 ma, 24 VDC, 600 mw Ulkoinen jännitelähde (passiivinen): tuloteho maks. 25 ma, 30 VDC, 750 mw 500 ma, 40 V maks., 9 W maks. Rosemount 8750W -seinäasennuslähetin VAC, 0,28 A, 40 VA VDC, 1 A, 15 W Ulkoinen jännitelähde (passiivinen): 5 24 VDC, maks. 2 W Sisäinen jännitelähde (aktiivinen): lähtöteho maks. 25 ma, 30 VDC Ulkoinen jännitelähde (passiivinen): tuloteho maks. 25 ma, VDC 500 ma, 40 V maks., 9 W maks. Rosemount 8750W -anturi (1) 500 ma, 40 V maks., 20 W maks. 5 V, 200 ua, 1 mw 1. Lähettimen tuottama Käyttöympäristön kannalta huomioon otettavaa Jotta lähetin kestäisi mahdollisimman kauan, vältä kuumaa ja tärisevää asennuspaikkaa. Tyypillisiä ongelmapaikkoja ovat: paljon tärisevät putkilinjat, kun lähetin on kiinteästi asennettu tropiikin/aavikon suorassa auringonpaisteessa olevat asennukset ulkoasennukset arktisissa ilmastoissa. Erillisasennetut lähettimet voidaan asentaa sähkötilaan vaikeissa olosuhteissa, jolloin niitä on myös helpompi konfiguroida ja huoltaa. 6

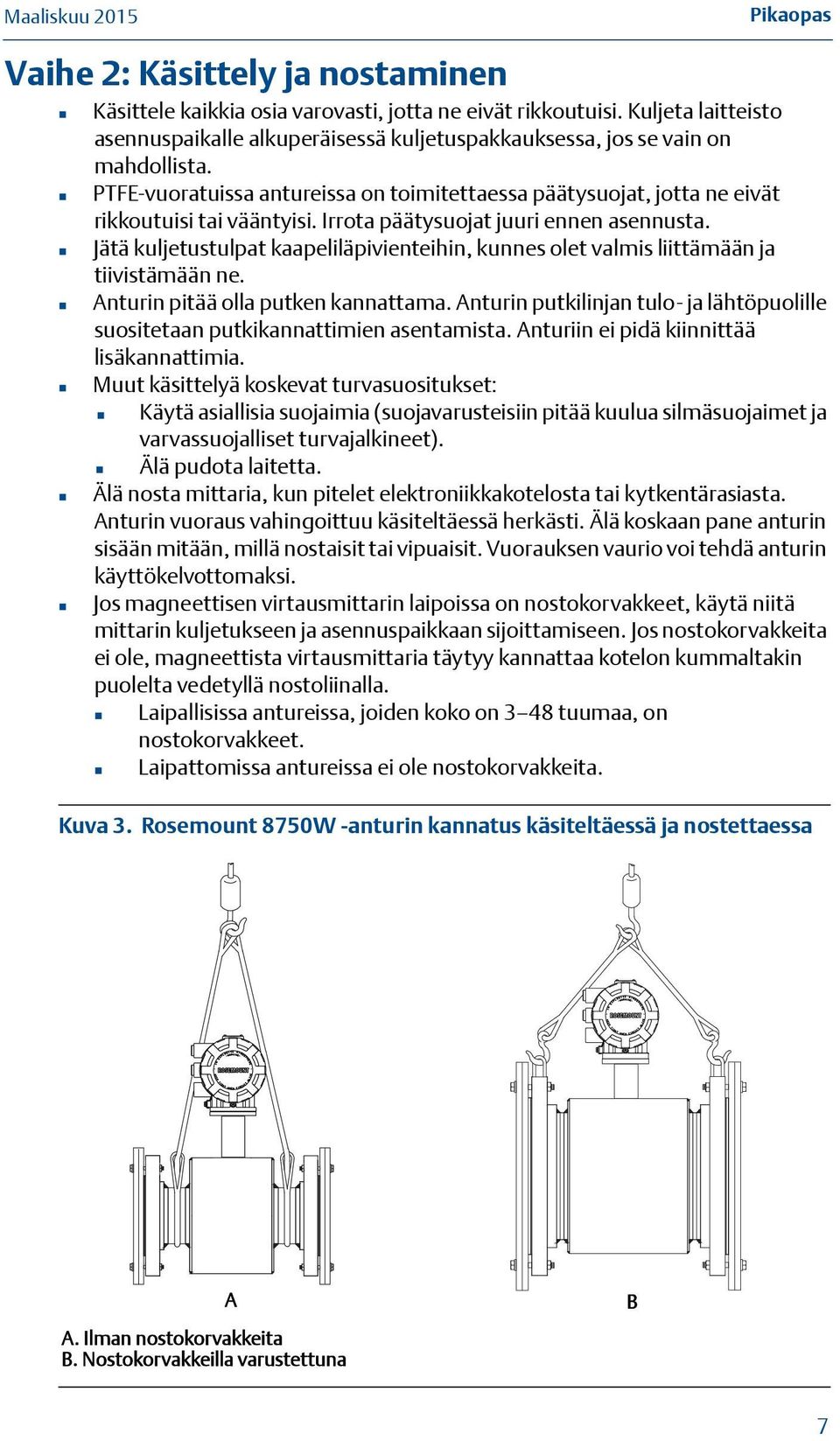

7 Pikaopas Vaihe 2: Käsittely ja nostaminen Käsittele kaikkia osia varovasti, jotta ne eivät rikkoutuisi. Kuljeta laitteisto asennuspaikalle alkuperäisessä kuljetuspakkauksessa, jos se vain on mahdollista. PTFE-vuoratuissa antureissa on toimitettaessa päätysuojat, jotta ne eivät rikkoutuisi tai vääntyisi. Irrota päätysuojat juuri ennen asennusta. Jätä kuljetustulpat kaapeliläpivienteihin, kunnes olet valmis liittämään ja tiivistämään ne. Anturin pitää olla putken kannattama. Anturin putkilinjan tulo- ja lähtöpuolille suositetaan putkikannattimien asentamista. Anturiin ei pidä kiinnittää lisäkannattimia. Muut käsittelyä koskevat turvasuositukset: Käytä asiallisia suojaimia (suojavarusteisiin pitää kuulua silmäsuojaimet ja varvassuojalliset turvajalkineet). Älä pudota laitetta. Älä nosta mittaria, kun pitelet elektroniikkakotelosta tai kytkentärasiasta. Anturin vuoraus vahingoittuu käsiteltäessä herkästi. Älä koskaan pane anturin sisään mitään, millä nostaisit tai vipuaisit. Vuorauksen vaurio voi tehdä anturin käyttökelvottomaksi. Jos magneettisen virtausmittarin laipoissa on nostokorvakkeet, käytä niitä mittarin kuljetukseen ja asennuspaikkaan sijoittamiseen. Jos nostokorvakkeita ei ole, magneettista virtausmittaria täytyy kannattaa kotelon kummaltakin puolelta vedetyllä nostoliinalla. Laipallisissa antureissa, joiden koko on 3 48 tuumaa, on nostokorvakkeet. Laipattomissa antureissa ei ole nostokorvakkeita. Kuva 3. Rosemount 8750W -anturin kannatus käsiteltäessä ja nostettaessa A B A. Ilman nostokorvakkeita B. Nostokorvakkeilla varustettuna 7

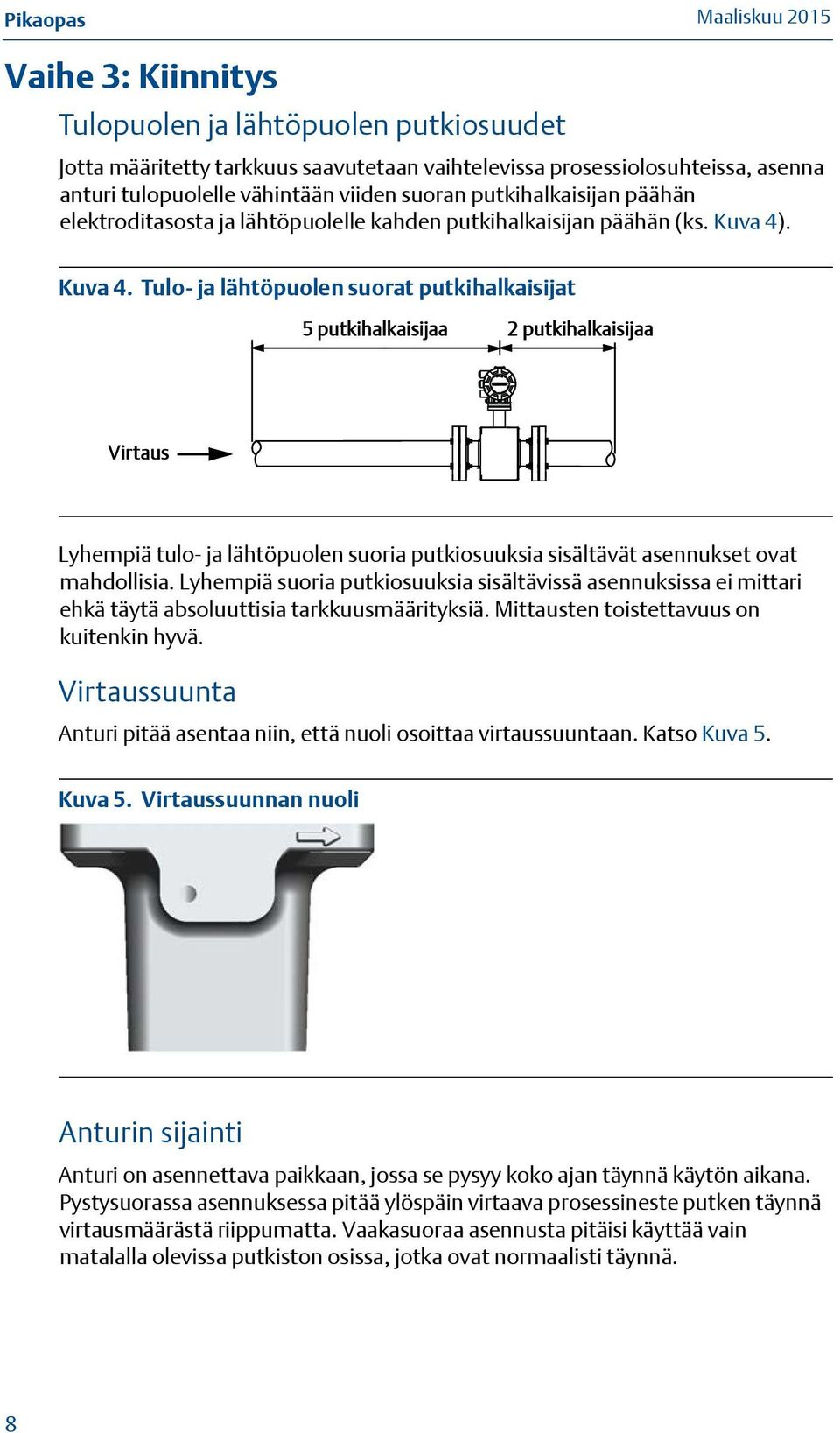

8 Pikaopas Vaihe 3: Kiinnitys Tulopuolen ja lähtöpuolen putkiosuudet Jotta määritetty tarkkuus saavutetaan vaihtelevissa prosessiolosuhteissa, asenna anturi tulopuolelle vähintään viiden suoran putkihalkaisijan päähän elektroditasosta ja lähtöpuolelle kahden putkihalkaisijan päähän (ks. Kuva 4). Kuva 4. Tulo- ja lähtöpuolen suorat putkihalkaisijat 5 putkihalkaisijaa 2 putkihalkaisijaa Virtaus Lyhempiä tulo- ja lähtöpuolen suoria putkiosuuksia sisältävät asennukset ovat mahdollisia. Lyhempiä suoria putkiosuuksia sisältävissä asennuksissa ei mittari ehkä täytä absoluuttisia tarkkuusmäärityksiä. Mittausten toistettavuus on kuitenkin hyvä. Virtaussuunta Anturi pitää asentaa niin, että nuoli osoittaa virtaussuuntaan. Katso Kuva 5. Kuva 5. Virtaussuunnan nuoli Anturin sijainti Anturi on asennettava paikkaan, jossa se pysyy koko ajan täynnä käytön aikana. Pystysuorassa asennuksessa pitää ylöspäin virtaava prosessineste putken täynnä virtausmäärästä riippumatta. Vaakasuoraa asennusta pitäisi käyttää vain matalalla olevissa putkiston osissa, jotka ovat normaalisti täynnä. 8

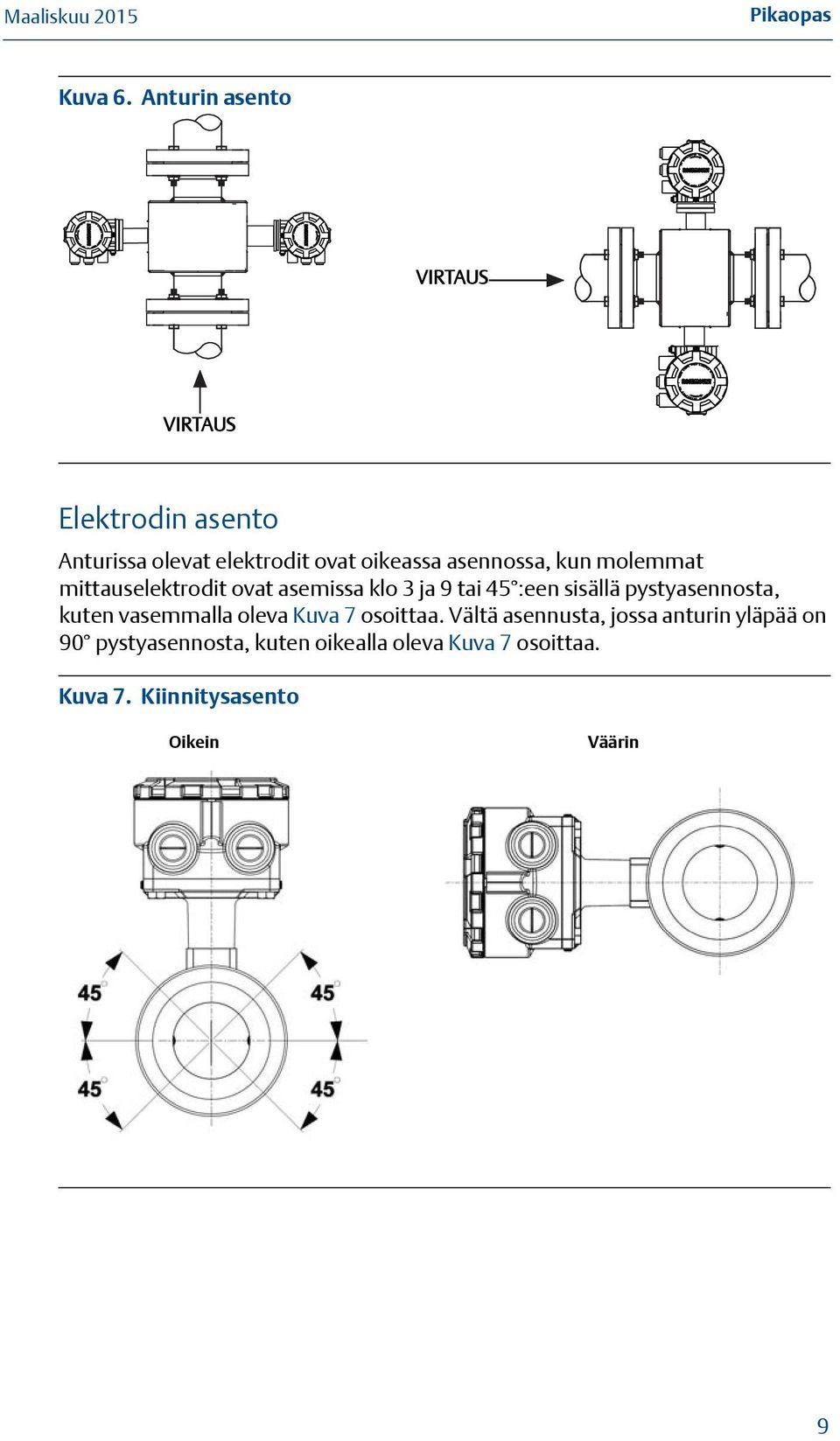

9 Pikaopas Kuva 6. Anturin asento VIRTAUS VIRTAUS Elektrodin asento Anturissa olevat elektrodit ovat oikeassa asennossa, kun molemmat mittauselektrodit ovat asemissa klo 3 ja 9 tai 45 :een sisällä pystyasennosta, kuten vasemmalla oleva Kuva 7 osoittaa. Vältä asennusta, jossa anturin yläpää on 90 pystyasennosta, kuten oikealla oleva Kuva 7 osoittaa. Kuva 7. Kiinnitysasento Oikein Väärin 9

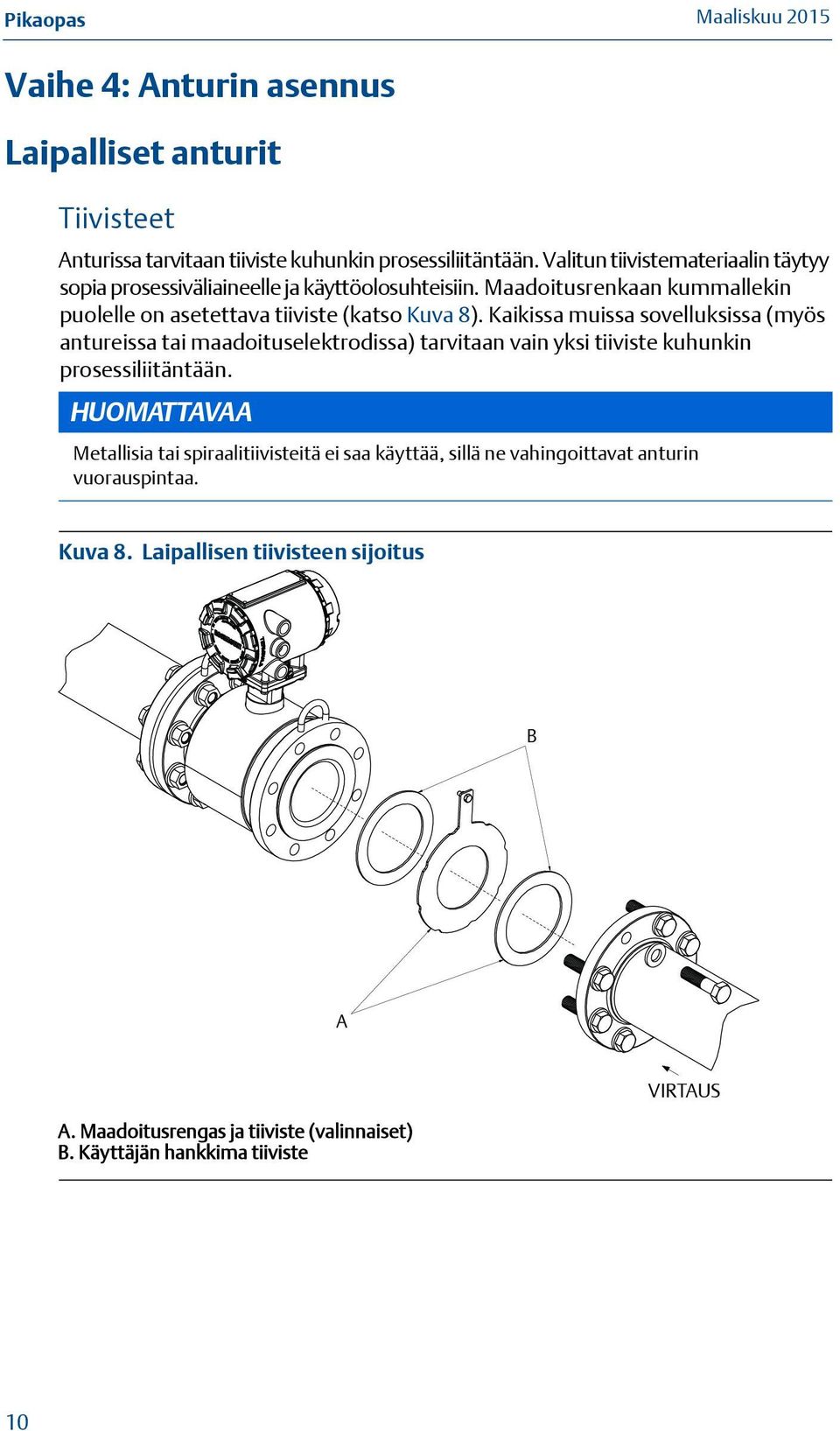

10 Pikaopas Vaihe 4: Anturin asennus Laipalliset anturit Tiivisteet Anturissa tarvitaan tiiviste kuhunkin prosessiliitäntään. Valitun tiivistemateriaalin täytyy sopia prosessiväliaineelle ja käyttöolosuhteisiin. Maadoitusrenkaan kummallekin puolelle on asetettava tiiviste (katso Kuva 8). Kaikissa muissa sovelluksissa (myös antureissa tai maadoituselektrodissa) tarvitaan vain yksi tiiviste kuhunkin prosessiliitäntään. HUOMATTAVAA Metallisia tai spiraalitiivisteitä ei saa käyttää, sillä ne vahingoittavat anturin vuorauspintaa. Kuva 8. Laipallisen tiivisteen sijoitus B A A. Maadoitusrengas ja tiiviste (valinnaiset) B. Käyttäjän hankkima tiiviste VIRTAUS FLOW 10

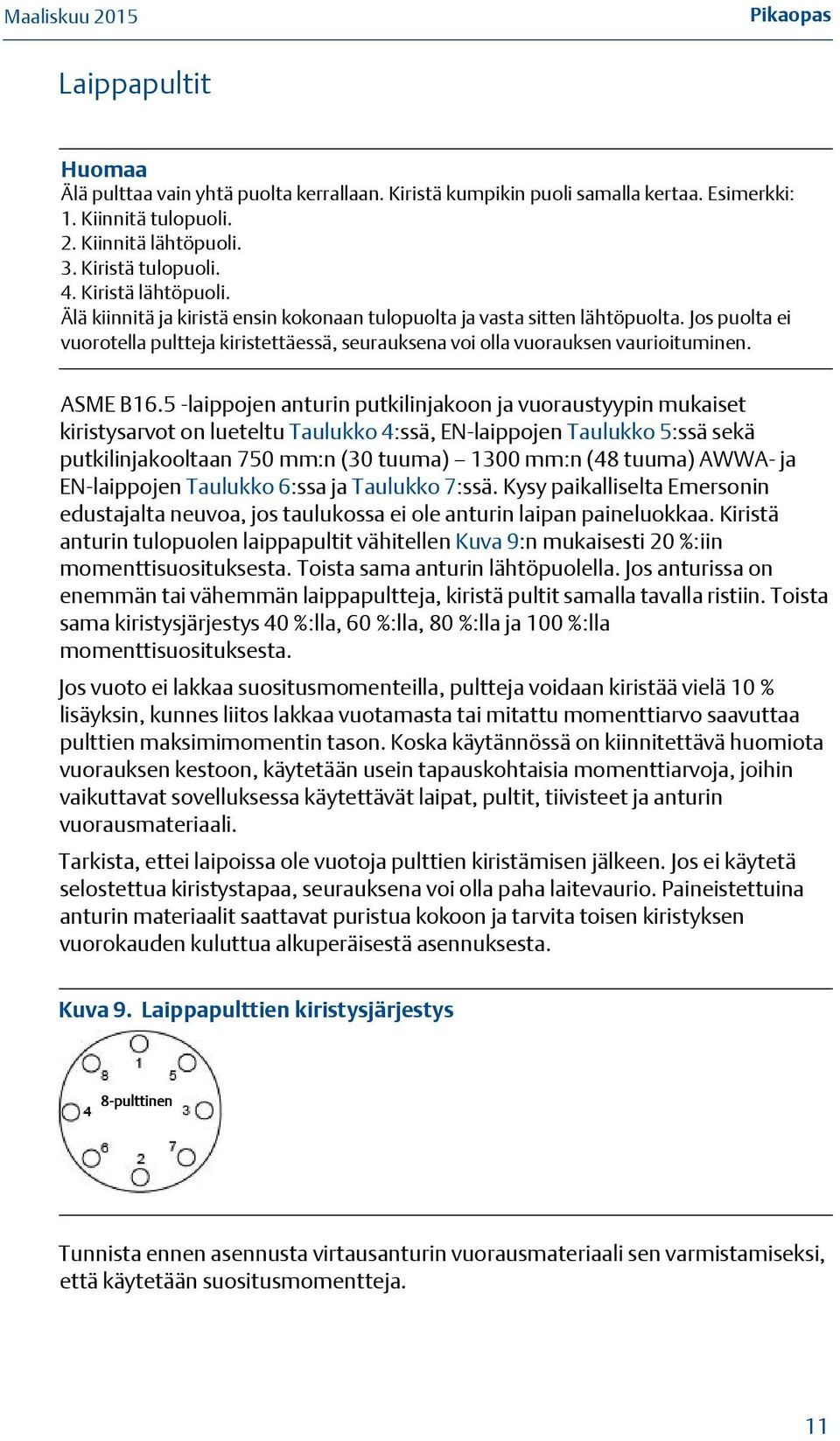

11 Pikaopas Laippapultit Huomaa Älä pulttaa vain yhtä puolta kerrallaan. Kiristä kumpikin puoli samalla kertaa. Esimerkki: 1. Kiinnitä tulopuoli. 2. Kiinnitä lähtöpuoli. 3. Kiristä tulopuoli. 4. Kiristä lähtöpuoli. Älä kiinnitä ja kiristä ensin kokonaan tulopuolta ja vasta sitten lähtöpuolta. Jos puolta ei vuorotella pultteja kiristettäessä, seurauksena voi olla vuorauksen vaurioituminen. ASME B16.5 -laippojen anturin putkilinjakoon ja vuoraustyypin mukaiset kiristysarvot on lueteltu Taulukko 4:ssä, EN-laippojen Taulukko 5:ssä sekä putkilinjakooltaan 750 mm:n (30 tuuma) 1300 mm:n (48 tuuma) AWWA- ja EN-laippojen Taulukko 6:ssa ja Taulukko 7:ssä. Kysy paikalliselta Emersonin edustajalta neuvoa, jos taulukossa ei ole anturin laipan paineluokkaa. Kiristä anturin tulopuolen laippapultit vähitellen Kuva 9:n mukaisesti 20 %:iin momenttisuosituksesta. Toista sama anturin lähtöpuolella. Jos anturissa on enemmän tai vähemmän laippapultteja, kiristä pultit samalla tavalla ristiin. Toista sama kiristysjärjestys 40 %:lla, 60 %:lla, 80 %:lla ja 100 %:lla momenttisuosituksesta. Jos vuoto ei lakkaa suositusmomenteilla, pultteja voidaan kiristää vielä 10 % lisäyksin, kunnes liitos lakkaa vuotamasta tai mitattu momenttiarvo saavuttaa pulttien maksimimomentin tason. Koska käytännössä on kiinnitettävä huomiota vuorauksen kestoon, käytetään usein tapauskohtaisia momenttiarvoja, joihin vaikuttavat sovelluksessa käytettävät laipat, pultit, tiivisteet ja anturin vuorausmateriaali. Tarkista, ettei laipoissa ole vuotoja pulttien kiristämisen jälkeen. Jos ei käytetä selostettua kiristystapaa, seurauksena voi olla paha laitevaurio. Paineistettuina anturin materiaalit saattavat puristua kokoon ja tarvita toisen kiristyksen vuorokauden kuluttua alkuperäisestä asennuksesta. Kuva 9. Laippapulttien kiristysjärjestys 8-pulttinen Tunnista ennen asennusta virtausanturin vuorausmateriaali sen varmistamiseksi, että käytetään suositusmomentteja. 11

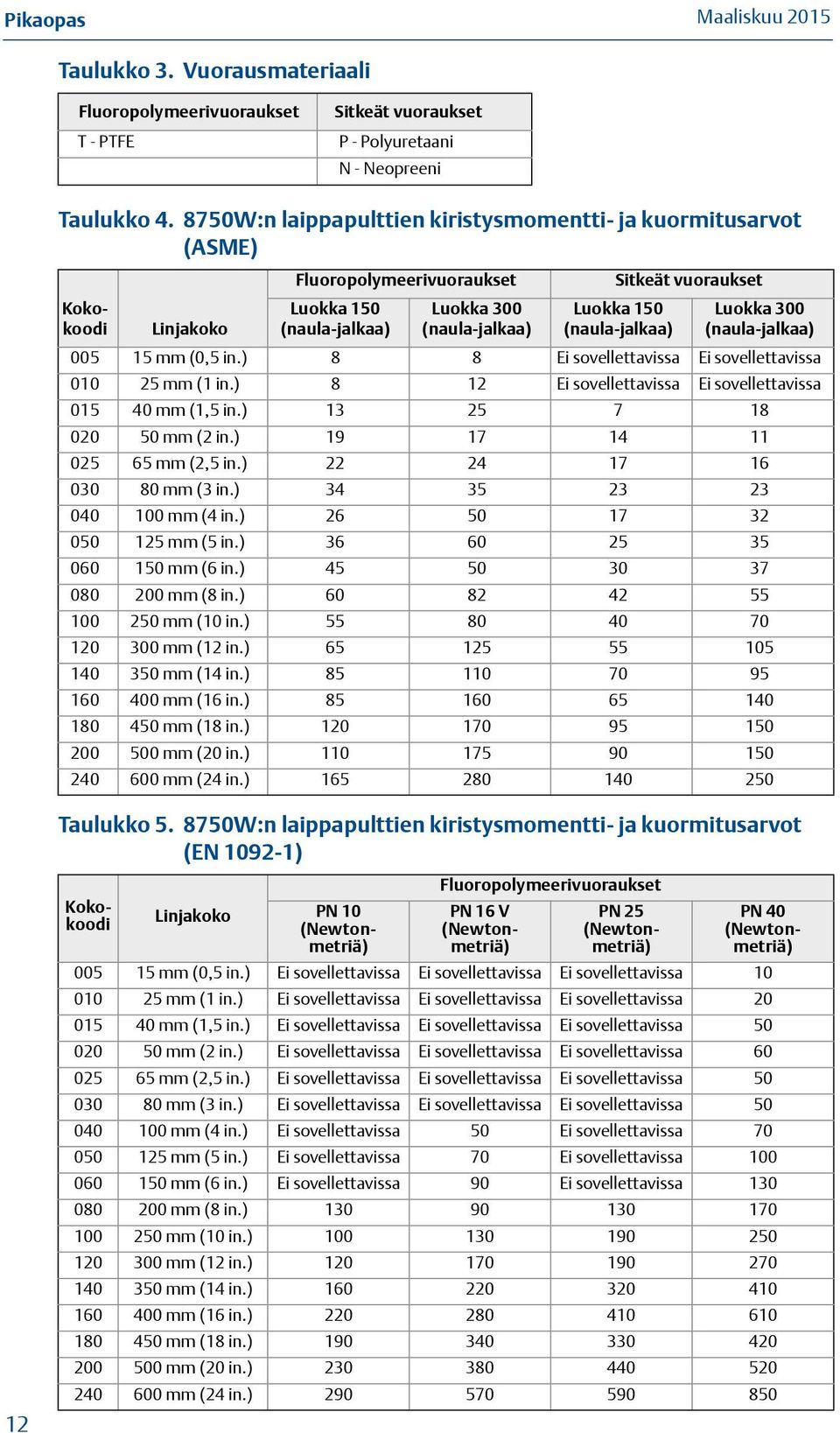

12 Pikaopas Taulukko 3. Vuorausmateriaali Fluoropolymeerivuoraukset T - PTFE Sitkeät vuoraukset P - Polyuretaani N - Neopreeni Taulukko W:n laippapulttien kiristysmomentti- ja kuormitusarvot (ASME) 12 Taulukko W:n laippapulttien kiristysmomentti- ja kuormitusarvot (EN ) Fluoropolymeerivuoraukset Sitkeät vuoraukset Kokokoodi Linjakoko Luokka 150 (naula-jalkaa) Luokka 300 (naula-jalkaa) Luokka 150 (naula-jalkaa) Luokka 300 (naula-jalkaa) mm (0,5 in.) 8 8 Ei sovellettavissa Ei sovellettavissa mm (1 in.) 8 12 Ei sovellettavissa Ei sovellettavissa mm (1,5 in.) mm (2 in.) mm (2,5 in.) mm (3 in.) mm (4 in.) mm (5 in.) mm (6 in.) mm (8 in.) mm (10 in.) mm (12 in.) mm (14 in.) mm (16 in.) mm (18 in.) mm (20 in.) mm (24 in.) Kokokoodi Linjakoko PN 10 (Newtonmetriä) Fluoropolymeerivuoraukset PN 16 V (Newtonmetriä) PN 25 (Newtonmetriä) PN 40 (Newtonmetriä) mm (0,5 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (1 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (1,5 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (2 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (2,5 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (3 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (4 in.) Ei sovellettavissa 50 Ei sovellettavissa mm (5 in.) Ei sovellettavissa 70 Ei sovellettavissa mm (6 in.) Ei sovellettavissa 90 Ei sovellettavissa mm (8 in.) mm (10 in.) mm (12 in.) mm (14 in.) mm (16 in.) mm (18 in.) mm (20 in.) mm (24 in.)

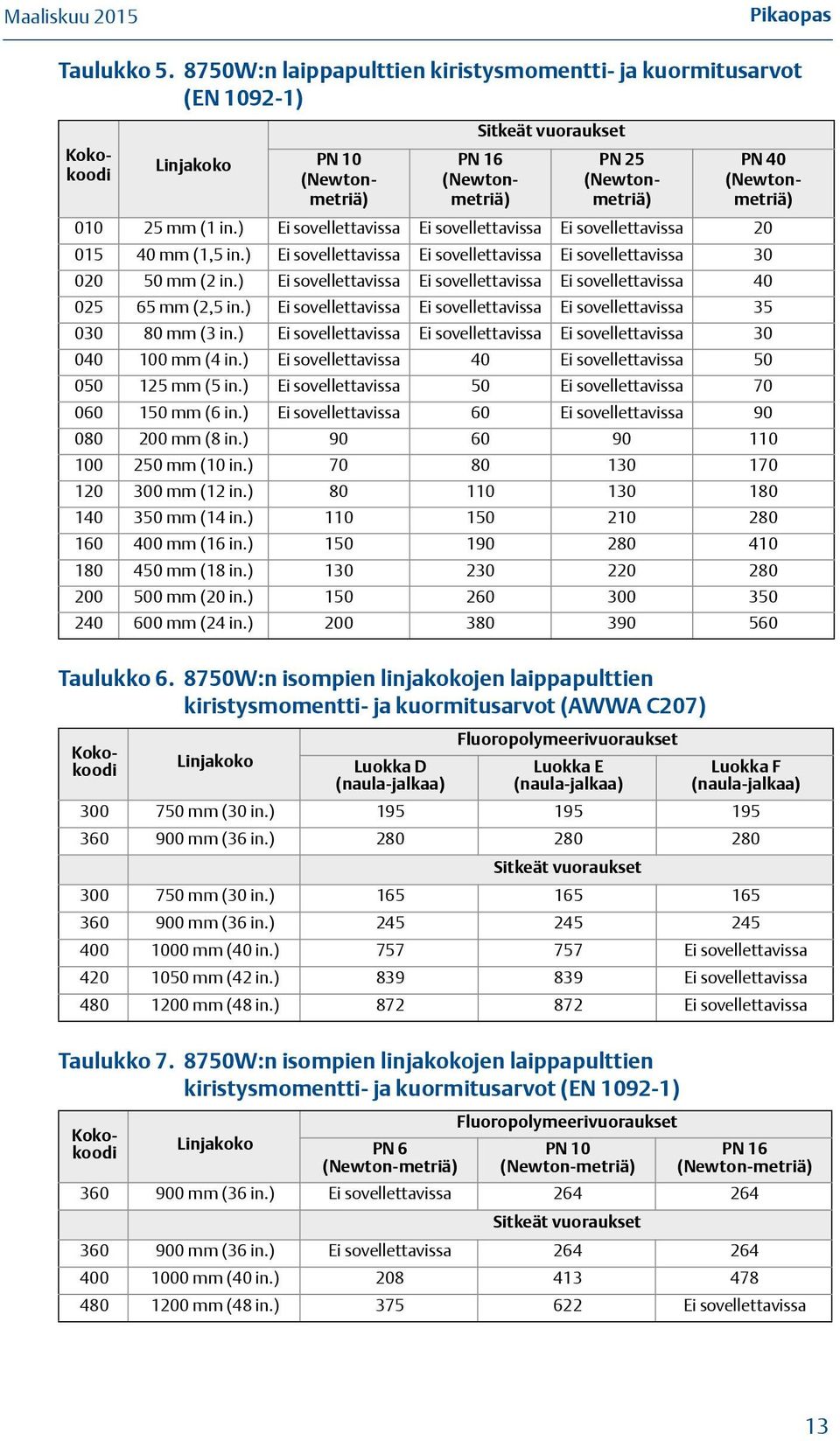

13 Pikaopas Taulukko W:n laippapulttien kiristysmomentti- ja kuormitusarvot (EN ) Kokokoodi Linjakoko PN 10 (Newtonmetriä) Sitkeät vuoraukset PN 16 (Newtonmetriä) PN 25 (Newtonmetriä) mm (1 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (1,5 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (2 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (2,5 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (3 in.) Ei sovellettavissa Ei sovellettavissa Ei sovellettavissa mm (4 in.) Ei sovellettavissa 40 Ei sovellettavissa mm (5 in.) Ei sovellettavissa 50 Ei sovellettavissa mm (6 in.) Ei sovellettavissa 60 Ei sovellettavissa mm (8 in.) mm (10 in.) mm (12 in.) mm (14 in.) mm (16 in.) mm (18 in.) mm (20 in.) mm (24 in.) Taulukko W:n isompien linjakokojen laippapulttien kiristysmomentti- ja kuormitusarvot (AWWA C207) Taulukko W:n isompien linjakokojen laippapulttien kiristysmomentti- ja kuormitusarvot (EN ) PN 40 (Newtonmetriä) Fluoropolymeerivuoraukset Kokokoodi Luokka D Luokka E Luokka F Linjakoko (naula-jalkaa) (naula-jalkaa) (naula-jalkaa) mm (30 in.) mm (36 in.) Sitkeät vuoraukset mm (30 in.) mm (36 in.) mm (40 in.) Ei sovellettavissa mm (42 in.) Ei sovellettavissa mm (48 in.) Ei sovellettavissa Kokokoodi Linjakoko PN 6 (Newton-metriä) Fluoropolymeerivuoraukset PN 10 (Newton-metriä) PN 16 (Newton-metriä) mm (36 in.) Ei sovellettavissa Sitkeät vuoraukset mm (36 in.) Ei sovellettavissa mm (40 in.) mm (48 in.) Ei sovellettavissa 13

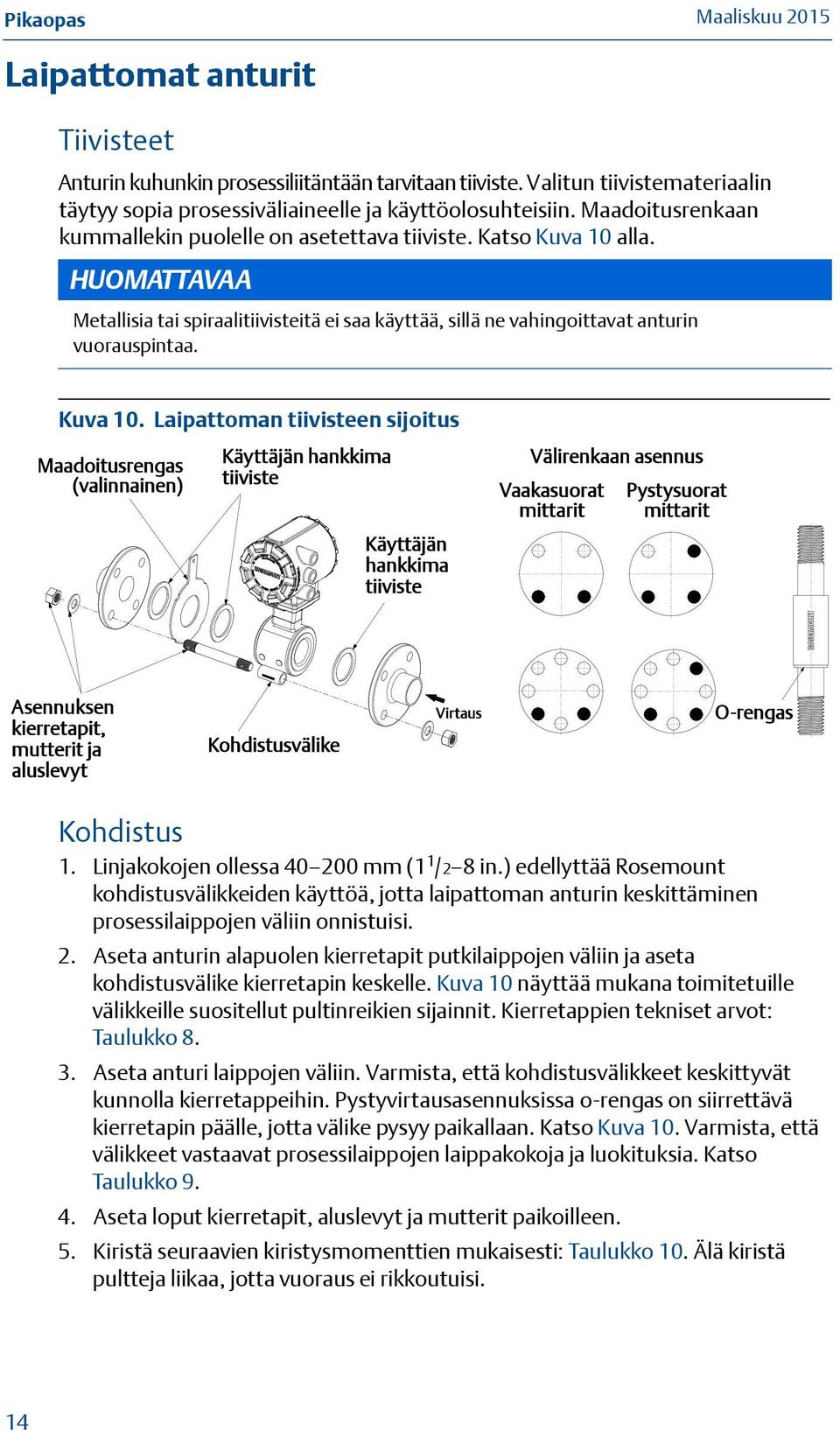

14 Pikaopas Laipattomat anturit Tiivisteet Anturin kuhunkin prosessiliitäntään tarvitaan tiiviste. Valitun tiivistemateriaalin täytyy sopia prosessiväliaineelle ja käyttöolosuhteisiin. Maadoitusrenkaan kummallekin puolelle on asetettava tiiviste. Katso Kuva 10 alla. HUOMATTAVAA Metallisia tai spiraalitiivisteitä ei saa käyttää, sillä ne vahingoittavat anturin vuorauspintaa. Kuva 10. Laipattoman tiivisteen sijoitus Maadoitusrengas (valinnainen) Käyttäjän hankkima tiiviste Käyttäjän hankkima tiiviste Välirenkaan asennus Vaakasuorat mittarit Pystysuorat mittarit Asennuksen kierretapit, mutterit ja aluslevyt Kohdistusvälike Virtaus O-rengas Kohdistus 1. Linjakokojen ollessa mm (1 1 /2 8 in.) edellyttää Rosemount kohdistusvälikkeiden käyttöä, jotta laipattoman anturin keskittäminen prosessilaippojen väliin onnistuisi. 2. Aseta anturin alapuolen kierretapit putkilaippojen väliin ja aseta kohdistusvälike kierretapin keskelle. Kuva 10 näyttää mukana toimitetuille välikkeille suositellut pultinreikien sijainnit. Kierretappien tekniset arvot: Taulukko Aseta anturi laippojen väliin. Varmista, että kohdistusvälikkeet keskittyvät kunnolla kierretappeihin. Pystyvirtausasennuksissa o-rengas on siirrettävä kierretapin päälle, jotta välike pysyy paikallaan. Katso Kuva 10. Varmista, että välikkeet vastaavat prosessilaippojen laippakokoja ja luokituksia. Katso Taulukko Aseta loput kierretapit, aluslevyt ja mutterit paikoilleen. 5. Kiristä seuraavien kiristysmomenttien mukaisesti: Taulukko 10. Älä kiristä pultteja liikaa, jotta vuoraus ei rikkoutuisi. 14

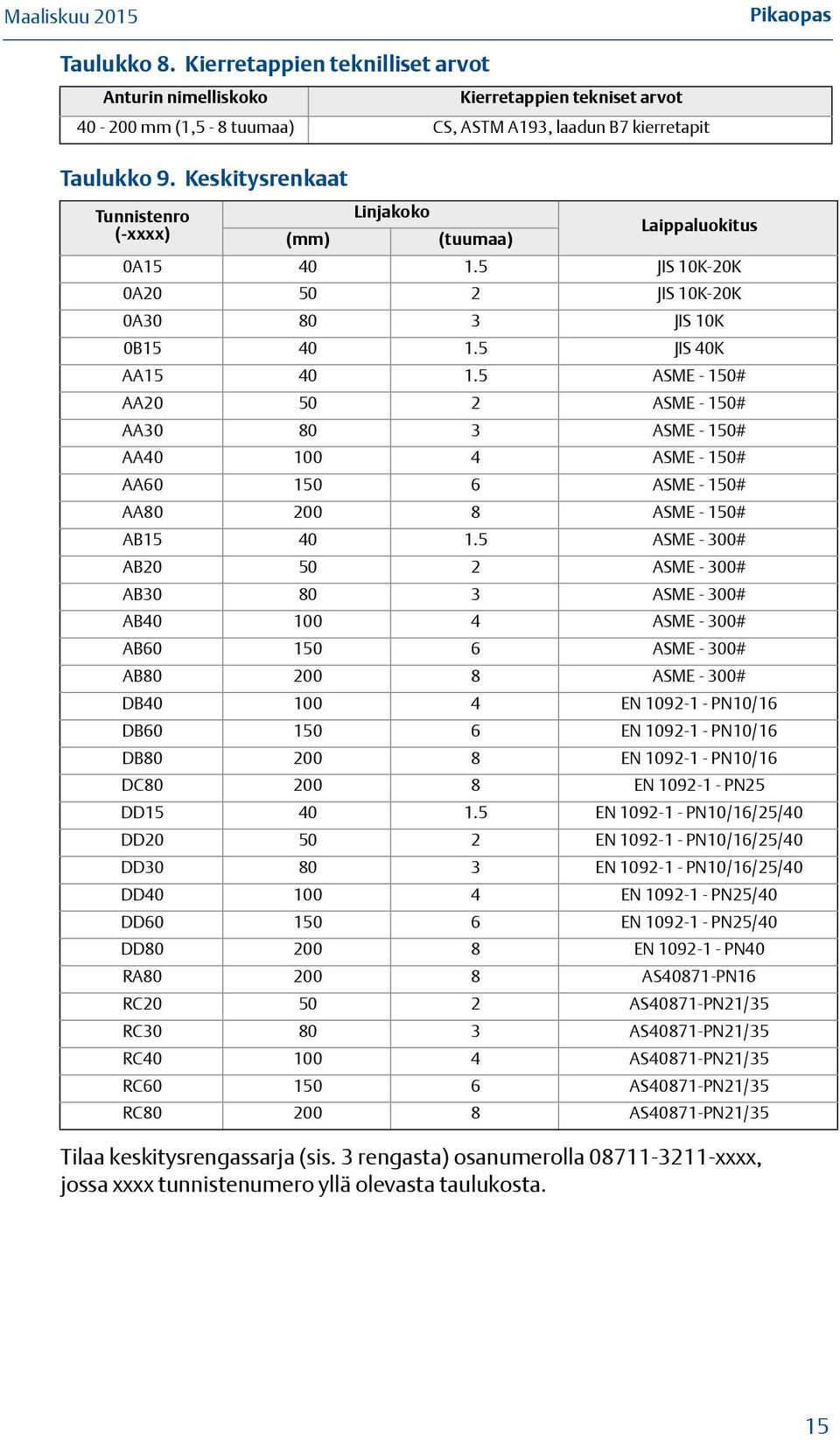

15 Pikaopas Taulukko 8. Kierretappien teknilliset arvot Anturin nimelliskoko Taulukko 9. Keskitysrenkaat Kierretappien tekniset arvot mm (1,5-8 tuumaa) CS, ASTM A193, laadun B7 kierretapit Tunnistenro Linjakoko (-xxxx) (mm) (tuumaa) Laippaluokitus 0A JIS 10K-20K 0A JIS 10K-20K 0A JIS 10K 0B JIS 40K AA ASME - 150# AA ASME - 150# AA ASME - 150# AA ASME - 150# AA ASME - 150# AA ASME - 150# AB ASME - 300# AB ASME - 300# AB ASME - 300# AB ASME - 300# AB ASME - 300# AB ASME - 300# DB EN PN10/16 DB EN PN10/16 DB EN PN10/16 DC EN PN25 DD EN PN10/16/25/40 DD EN PN10/16/25/40 DD EN PN10/16/25/40 DD EN PN25/40 DD EN PN25/40 DD EN PN40 RA AS40871-PN16 RC AS40871-PN21/35 RC AS40871-PN21/35 RC AS40871-PN21/35 RC AS40871-PN21/35 RC AS40871-PN21/35 Tilaa keskitysrengassarja (sis. 3 rengasta) osanumerolla xxxx, jossa xxxx tunnistenumero yllä olevasta taulukosta. 15

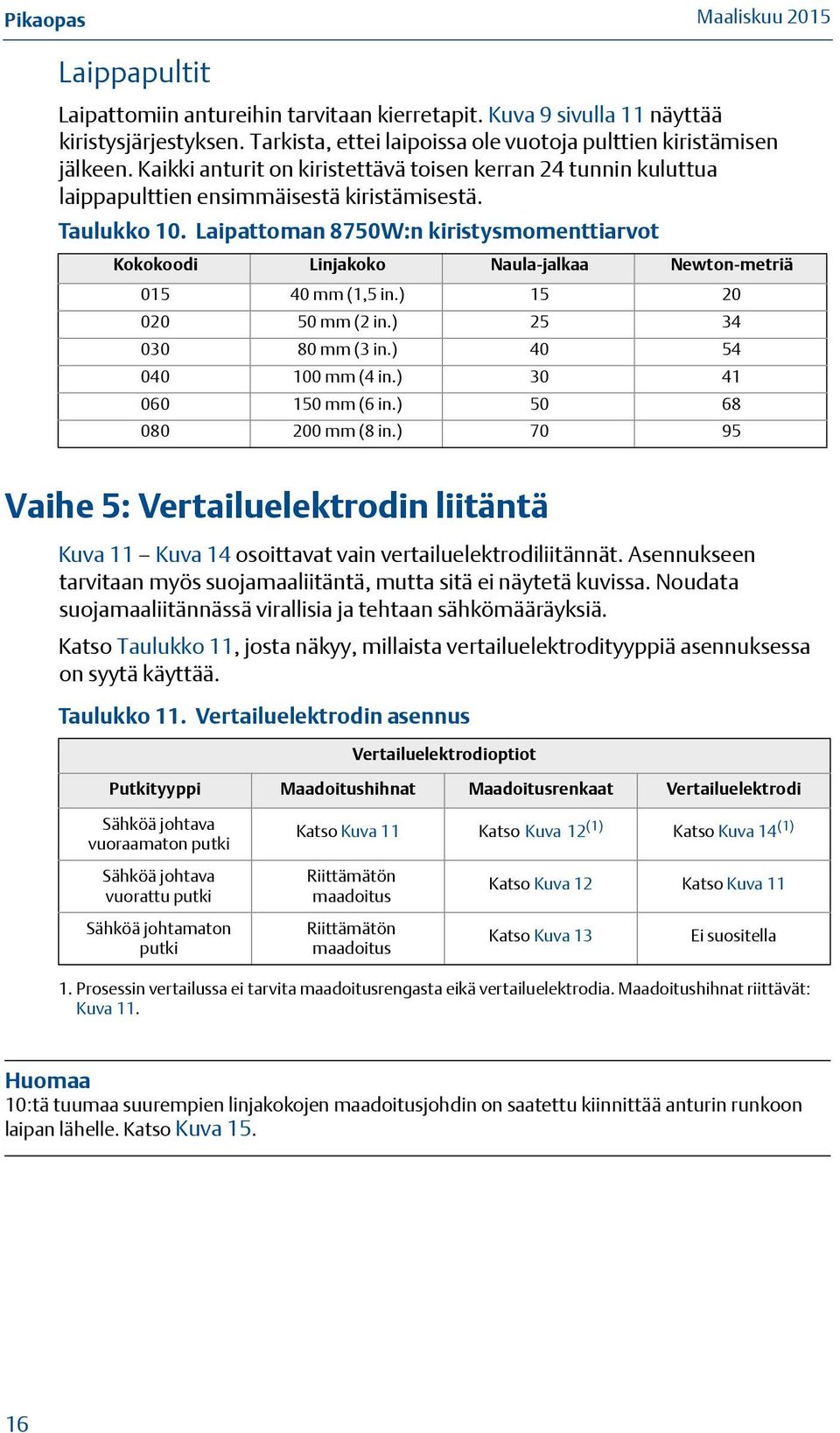

16 Pikaopas Laippapultit Laipattomiin antureihin tarvitaan kierretapit. Kuva 9 sivulla 11 näyttää kiristysjärjestyksen. Tarkista, ettei laipoissa ole vuotoja pulttien kiristämisen jälkeen. Kaikki anturit on kiristettävä toisen kerran 24 tunnin kuluttua laippapulttien ensimmäisestä kiristämisestä. Taulukko 10. Laipattoman 8750W:n kiristysmomenttiarvot Kokokoodi Linjakoko Naula-jalkaa Newton-metriä mm (1,5 in.) mm (2 in.) mm (3 in.) mm (4 in.) mm (6 in.) mm (8 in.) Vaihe 5: Vertailuelektrodin liitäntä Kuva 11 Kuva 14 osoittavat vain vertailuelektrodiliitännät. Asennukseen tarvitaan myös suojamaaliitäntä, mutta sitä ei näytetä kuvissa. Noudata suojamaaliitännässä virallisia ja tehtaan sähkömääräyksiä. Katso Taulukko 11, josta näkyy, millaista vertailuelektrodityyppiä asennuksessa on syytä käyttää. Taulukko 11. Vertailuelektrodin asennus Vertailuelektrodioptiot Putkityyppi Maadoitushihnat Maadoitusrenkaat Vertailuelektrodi Sähköä johtava vuoraamaton putki Sähköä johtava vuorattu putki Sähköä johtamaton putki Katso Kuva 11 Katso Kuva 12 (1) Riittämätön maadoitus Riittämätön maadoitus Katso Kuva 14 (1) Katso Kuva 12 Katso Kuva 11 Katso Kuva 13 Ei suositella 1. Prosessin vertailussa ei tarvita maadoitusrengasta eikä vertailuelektrodia. Maadoitushihnat riittävät: Kuva 11. Huomaa 10:tä tuumaa suurempien linjakokojen maadoitusjohdin on saatettu kiinnittää anturin runkoon laipan lähelle. Katso Kuva

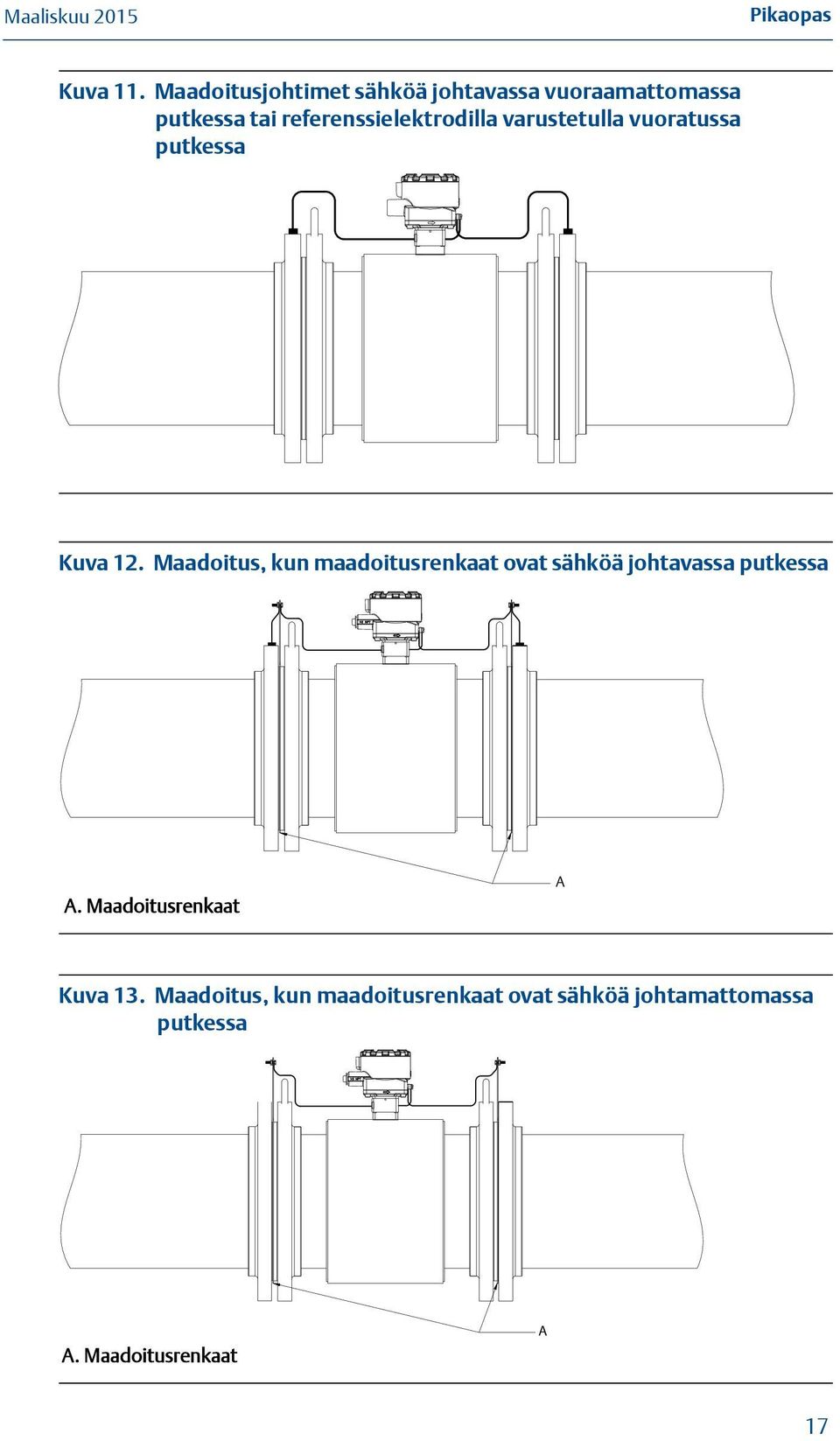

17 Pikaopas Kuva 11. Maadoitusjohtimet sähköä johtavassa vuoraamattomassa putkessa tai referenssielektrodilla varustetulla vuoratussa putkessa Kuva 12. Maadoitus, kun maadoitusrenkaat ovat sähköä johtavassa putkessa A. Maadoitusrenkaat A Kuva 13. Maadoitus, kun maadoitusrenkaat ovat sähköä johtamattomassa putkessa A. Maadoitusrenkaat A 17

18 Pikaopas Kuva 14. Maadoitus, kun referenssielektrodi on sähköä johtavassa vuoraamattomassa putkessa Kuva 15. Maadoitus linjakoon ollessa 10 tuumaa tai isompi Vaihe 6: Lähettimen sähkökytkentä 18 Tämä sähkökytkentää käsittelevä osa sisältää lähettimen ja anturin väliset johdotukset, 4 20 ma:n lähdön sekä lähettimen jännitteensyötön. Noudata seuraavissa kohdissa esitettyjä suojaputkia, kaapeleita ja irtikytkentää koskevia vaatimuksia. Anturin kytkentäkaaviot ilmenevät sähköpiirustuksesta 8750W Katso asennuspiirustusta 8750W Kaapeliläpiviennit ja liitännät Lähettimen ja anturin kaapeliläpivienneissä käytetään yleensä 1/2 tuuman NPT-kierrettä. Kaapeliläpiviennit on tehtävä virallisten ja tehtaan sähkömääräysten mukaisesti. Käyttämättömät kaapeliläpiviennit täytyy tiivistää asianmukaisen hyväksynnän saaneilla suojatulpilla. Virtausanturin suojausluokka on 10 metrin (33 jalan) syvyyteen asti 48 tunniksi IP68. IP68-suojausta edellyttäviin anturiasennuksiin tarvitaan kaapelitiivisteet, suojaputket ja sulkutulpat, joiden suojausluokka on IP68. Muoviset kuljetustulpat eivät takaa riittävää tiiviyttä.

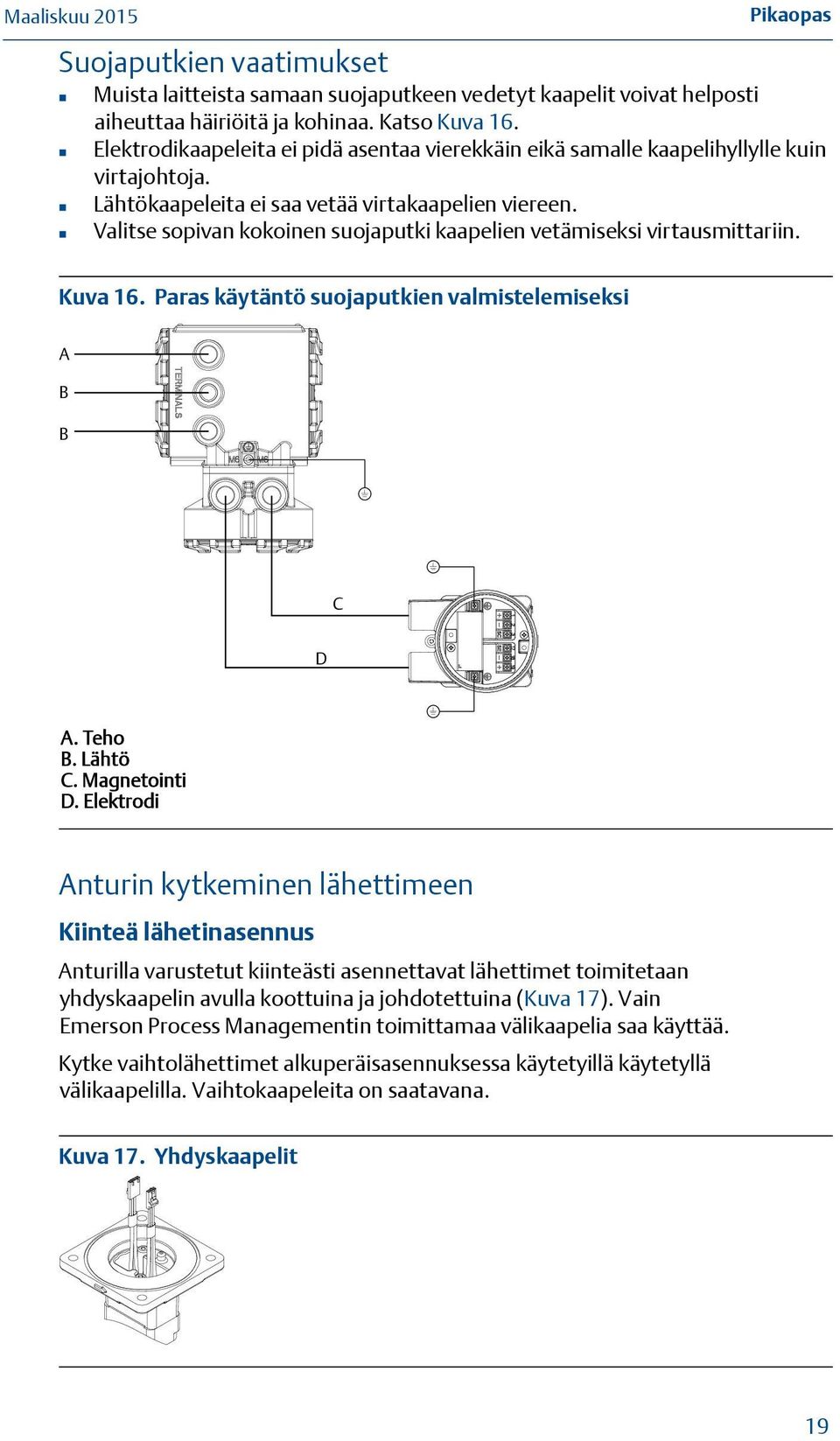

19 Suojaputkien vaatimukset Pikaopas Muista laitteista samaan suojaputkeen vedetyt kaapelit voivat helposti aiheuttaa häiriöitä ja kohinaa. Katso Kuva 16. Elektrodikaapeleita ei pidä asentaa vierekkäin eikä samalle kaapelihyllylle kuin virtajohtoja. Lähtökaapeleita ei saa vetää virtakaapelien viereen. Valitse sopivan kokoinen suojaputki kaapelien vetämiseksi virtausmittariin. Kuva 16. Paras käytäntö suojaputkien valmistelemiseksi A B B C D A. Teho B. Lähtö C. Magnetointi D. Elektrodi Anturin kytkeminen lähettimeen Kiinteä lähetinasennus Anturilla varustetut kiinteästi asennettavat lähettimet toimitetaan yhdyskaapelin avulla koottuina ja johdotettuina (Kuva 17). Vain Emerson Process Managementin toimittamaa välikaapelia saa käyttää. Kytke vaihtolähettimet alkuperäisasennuksessa käytetyillä käytetyllä välikaapelilla. Vaihtokaapeleita on saatavana. Kuva 17. Yhdyskaapelit 19

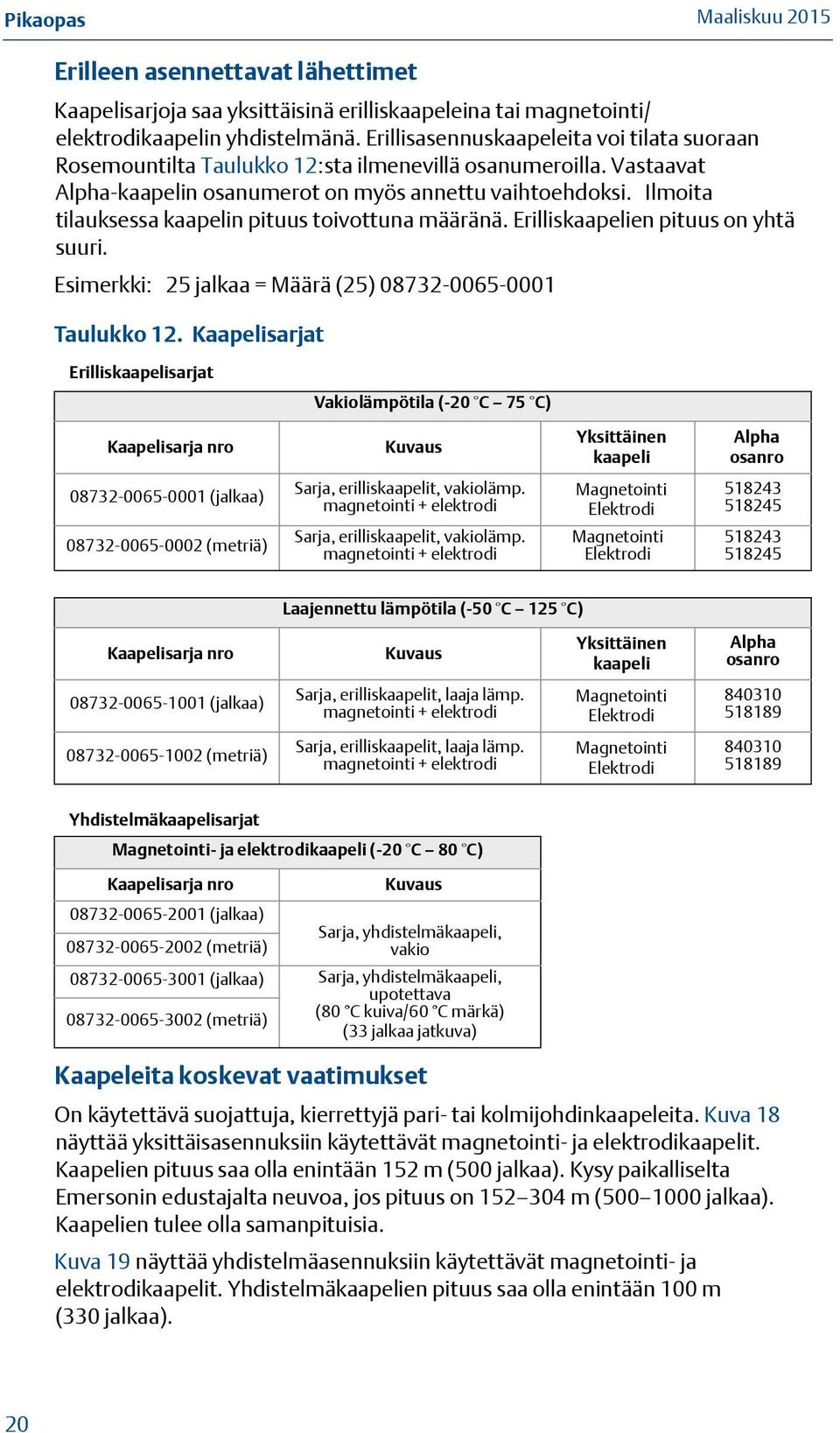

20 Pikaopas Erilleen asennettavat lähettimet Kaapelisarjoja saa yksittäisinä erilliskaapeleina tai magnetointi/ elektrodikaapelin yhdistelmänä. Erillisasennuskaapeleita voi tilata suoraan Rosemountilta Taulukko 12:sta ilmenevillä osanumeroilla. Vastaavat Alpha-kaapelin osanumerot on myös annettu vaihtoehdoksi. Ilmoita tilauksessa kaapelin pituus toivottuna määränä. Erilliskaapelien pituus on yhtä suuri. Esimerkki: 25 jalkaa = Määrä (25) Taulukko 12. Kaapelisarjat Erilliskaapelisarjat Vakiolämpötila (-20 C 75 C) Kaapelisarja nro Kuvaus Yksittäinen kaapeli Alpha osanro (jalkaa) (metriä) Sarja, erilliskaapelit, vakiolämp. magnetointi + elektrodi Sarja, erilliskaapelit, vakiolämp. magnetointi + elektrodi Magnetointi Elektrodi Magnetointi Elektrodi Laajennettu lämpötila (-50 C 125 C) Kaapelisarja nro Kuvaus Yksittäinen kaapeli Alpha osanro (jalkaa) Sarja, erilliskaapelit, laaja lämp. magnetointi + elektrodi Magnetointi Elektrodi (metriä) Sarja, erilliskaapelit, laaja lämp. magnetointi + elektrodi Magnetointi Elektrodi Yhdistelmäkaapelisarjat Magnetointi- ja elektrodikaapeli (-20 C 80 C) Kaapelisarja nro (jalkaa) (metriä) Kuvaus Sarja, yhdistelmäkaapeli, vakio (jalkaa) Sarja, yhdistelmäkaapeli, upotettava (80 C kuiva/60 C märkä) (metriä) (33 jalkaa jatkuva) Kaapeleita koskevat vaatimukset On käytettävä suojattuja, kierrettyjä pari- tai kolmijohdinkaapeleita. Kuva 18 näyttää yksittäisasennuksiin käytettävät magnetointi- ja elektrodikaapelit. Kaapelien pituus saa olla enintään 152 m (500 jalkaa). Kysy paikalliselta Emersonin edustajalta neuvoa, jos pituus on m ( jalkaa). Kaapelien tulee olla samanpituisia. Kuva 19 näyttää yhdistelmäasennuksiin käytettävät magnetointi- ja elektrodikaapelit. Yhdistelmäkaapelien pituus saa olla enintään 100 m (330 jalkaa). 20

21 Pikaopas Kuva 18. Yksittäiset erilliskaapelit D C D C # Väri 1 Punainen B B 2 Sininen 3 Suojajohto 17 Musta A A F 18 Keltainen 19 Valkoinen E A. Ulkokuori B. Limittyvä foliosuojus C. Kierretyt säikeiset eristetyt johtimet D. Suojajohto E. Magnetointikäyttö F. Elektrodi Kuva 19. Magnetointi- ja elektrodiyhdistelmäkaapeli A C B # Väri 1 Punainen 2 Sininen 3 Suojajohto 17 Vertaussignaali 18 Keltainen 19 Valkoinen - Suojajohto A. Elektrodin suojus/suojajohto B. Limittyvä foliosuoja C. Ulkokuori Kaapelin valmistelu Kun valmistelet kaikkia johtoliitäntöjä, poista vain tarvittava määrä eristystä johdon sovittamiseksi kokonaan liitinkytkennän alle. Valmistele magnetointi- ja elektrodikaapelien päät kuten Kuva 20 osoittaa. Magnetointi- ja elektrodikaapelin suojaamattoman osuuden täytyy olla alle 25 mm (1 tuuma). Kaikki paljaat johtimet pitää eristää. Jos eristystä poistetaan liikaa, seurauksena voi olla lähettimen kotelon tai muiden johtoliitäntöjen tahaton oikosulku. Jos suojaamatonta johtoa on liikaa tai kaapelin suojuksia ei kytketä kunnolla, laite saattaa kärsiä sähköisestä kohinasta ja mittarin lukemat ovat epävakaat. 21

22 Pikaopas Kuva 20. Kaapelin päät Erilliset Yhdistelmä A B A. Magnetointi B. Elektrodi VAROITUS Sähköiskuvaara Erilliskytkentärasian liittimien 1 ja 2 välillä on sähköiskuvaara (40 V). Räjähdysvaara Elektrodit ovat yhteydessä prosessiin. Käytä vain yhteensopivaa lähetintä ja hyväksyttyjä asennuskäytäntöjä. Kuva 21. Erilliskytkentärasian kytkentä A. Anturi A Anturin täydelliset kytkentäkaaviot ilmenevät asennuspiirustuksesta 8750W Lähettimen riviliittimen kytkennät Kenttäasennuslähetin Irrota lähettimen takakansi, jotta pääset riviliittimeen käsiksi. Kuva 22:n avulla voi tunnistaa liittimet. Tutustu tuotteen kattavaan käsikirjaan pulssilähdön ja/tai binääritulon/-lähdön kytkemiseksi. 22

23 Pikaopas Kuva 22. Kenttäasennuksen riviliittimen kytkennät 8750W 8750W Seinäasennuslähetin Avaa lähettimen alakansi, jotta pääset riviliittimeen käsiksi. Kuva 23:n avulla voi tunnistaa liittimet ja kannen sisäpuolelta kytkentäliittimet. Tutustu tuotteen kattavaan käsikirjaan pulssilähdön ja/tai binääritulon/-lähdön kytkemiseksi. Kuva 23. Seinäasennuksen riviliittimen kytkennät 23

24 Pikaopas Analogialähtö Kenttäasennuslähetin Analoginen lähtösignaali on 4 20 ma:n virtapiiri. Piiriin valitaan sisäinen tai ulkoinen tehonlähde elektroniikkakorttien pinon edessä olevasta laitekytkimestä. Tehtaalla kytkin on asetettu sisäiselle jännitelähteelle. Näytöllisten kenttäasennuslähettimien paikallinen näppäimistö on irrotettava kytkimen asennon vaihtamiseksi. HART-tiedonsiirto edellyttää vähintään 250 ohmin resistanssin. Käyttöön suositellaan yksittäin suojattua kierrettyä parikaapelia. Johtimen pienin mahdollinen läpimitta on 0,51 mm (#24 AWG) kaapelipituuksien ollessa alle 1500 metriä (5000 jalkaa) ja 0,81 mm (#20 AWG) pitemmillä etäisyyksillä. Aktiivinen lähtö 4 20 ma:n analogiasignaali on 24 VDC:n aktiivinen lähtö. Piirin suurin sallittava resistanssi on 500 ohmia. Kytke liitin 1 (+) ja liitin 2 (-). Katso Kuva 24. Kuva 24. Kenttäasennuslähettimen analogiakytkentä Aktiivinen 4-20 ma ma HUOMATTAVAA Analogialähdön liitinten napaisuus vaihtuu jännitelähteen vaihtuessa sisäisestä ulkoiseksi ja päinvastoin. Passiivinen lähtö 4 20 ma:n analoginen signaali on passiivinen ja syötetään ulkoisesta jännitelähteestä. Lähettimen liittimien jännitteen on oltava 10,8 30 VDC. Kytke liitin 1 (-) ja liitin 2 (+). Katso Kuva

25 Pikaopas Kuva 25. Kenttäasennuslähettimen analogiakytkentä Passiivinen Jännitesyöttö Analogiapiirin kuormitusrajoitukset Suurin piirivastus määräytyy ulkoisen teholähteen jännitteen perusteella, kuten Kuva 26:ssa on esitetty. Kuva 26. Kenttäasennuslähettimen analogiapiirin kuormitusrajoitukset 600 Kuormitus (ohmia) Toiminta-alue 0 10,8 30 Jännitteensyöttö (V) R max = 31,25 (V ps 10,8) V ps = Tehonsyötön jännite (V) R max = Suurin piirivastus (ohmia) Seinäasennuslähetin Analoginen lähtösignaali on 4-20 ma:n virtapiiri. Piiriin valitaan sisäinen tai ulkoinen tehonlähde laitekytkimellä. Tehtaalla kytkin on asetettu sisäiselle jännitelähteelle. HART-tiedonsiirto edellyttää vähintään 250 ohmin resistanssin. Käyttöön suositellaan yksittäin suojattua kierrettyä parikaapelia. Johtimen pienin mahdollinen läpimitta on 0,51 mm (#24 AWG) kaapelipituuksien ollessa alle 1500 metriä (5000 jalkaa) ja 0,81 mm (#20 AWG) pitemmillä etäisyyksillä. Aktiivinen lähtö 4-20 ma:n analogiasignaali on 24 VDC:n aktiivinen lähtö. Piirin suurin sallittava resistanssi on 500 ohmia. 25

26 Pikaopas Passiivinen lähtö 4 20 ma:n analoginen signaali syötetään ulkoisesta tehonlähteestä. HART-moniliityntäasennuksissa on oltava VDC:n ulkoinen analoginen jännitesyöttö. Kuva 27. Seinäasennuslähettimen analogiakytkentä ma ma Analogiapiirin kuormitusrajoitukset Suurin piirivastus määräytyy ulkoisen teholähteen jännitteen perusteella, kuten Kuva 28:ssa on esitetty. Kuva 28. Seinäasennuslähettimen analogiapiirin kuormitusrajoitukset 1000 Kuormitus (ohmia) Toiminta-alue ,8 30 Jännitteensyöttö (V) R max = 52,08 (V ps 10,8) V ps = Tehonsyötön jännite (V) R max = Suurin piirivastus (ohmia) Jännitteen kytkeminen lähettimeen Rosemount 8750W -lähetintä saa kahtena mallina. Vaihtovirtakäyttöinen lähetin on suunniteltu toimimaan VAC:n (50/60 Hz) virralla. Tasavirtakäyttöinen lähetin on suunniteltu toimimaan VDC:n virralla. Ennen jännitteen kytkemistä Rosemount 8750W:hen on varmistettava, että jännitteensyöttö, suojaputket ja muut varusteet ovat kunnossa. Kytke lähetin sähköverkon jännitettä koskevien virallisten ja laitoksen sähkömääräysten mukaisesti. Katso Kuva 29 tai Kuva

27 Pikaopas Kuva 29. Kenttäasennuslähettimen tasavirtavaatimukset 1,2 1,0 Syöttövirta (A) 0,8 0,6 0,4 0,2 Jännitesyöttö (VDC) Huippuvirta on 42 A 42 VDC:n syötöllä ja kestää noin 1 ms. Muilla syöttöjännitteillä voidaan huippuvirta arvioida kaavalla: Huippuvirta (A) = Syöttö (V)/1,0 Kuva 30. Wall Mount Transmitter DC Power Requirements 1,2 1,0 Syöttövirta (A) 0,8 0,6 0,4 0,2 Jännitesyöttö (VDC) 27

28 Pikaopas Kuva 31. Kenttäasennuslähettimen vaihtovirtavaatimukset 0,26 0,24 0,22 Syöttövirta (A) 0,20 0,18 0,16 0,14 0,12 0,10 Jännitesyöttö (VAC) Näennäisteho (VA) Jännitesyöttö (VAC) Huippuvirta on 35,7 A 250 VAC:n syötöllä ja kestää noin 1 ms Muilla syöttöjännitteillä voidaan huippuvirta arvioida kaavalla: Huippuvirta (A) = Syöttö (V)/7,0 28

29 Pikaopas Kuva 32. Seinäasennuslähettimen vaihtovirtavaatimukset 0,26 0,24 0,22 Syöttövirta (A) 0,20 0,18 0,16 0,14 0,12 0,10 Jännitesyöttö (VAC) Näennäisteho (VA) Jännitesyöttö (VAC) 29

30 Pikaopas Jännitteensyöttöjohtoja koskevat vaatimukset Käytä mittauskohteen lämpötilan mukaista 0,8 5,2 mm2:n (10 18 AWG) kaapelia. Käytä 2 5,2 mm2:n (10 14 AWG) johtimiin rengas- tai muita asianmukaisia liittimiä. Jos käyttöympäristön lämpötila on yli 50 C (122 F), käytä johtoa, joka kestää 90 C (194 F). Varmenna, että tasavirtaa käyttävien, pitkäkaapelisten lähettimien liittimissä on vähintään 12 VDC:n jännite, kun laitetta kuormitetaan. Katkaisijat Kytke laite kansallisen ja paikallisten sähkömääräysten mukaisen ulkoisen katkaisijan tai suojalaitteen kautta. Asennusluokka 8750W:n asennusluokka on YLIJÄNNITELUOKKA II. Ylivirtasuojaus Rosemount 8750W -lähetin vaatii jännitteensyöttöjohtojen ylivirtasuojauksen. Sulakearvot ja yhteensopivat sulakkeet näkyvät Taulukko 13:ssa ja Taulukko 14:ssä. Taulukko 13. Kenttäasennuslähettimen sulakevaatimukset Tulojännite Sulakkeen koko Yhteensopiva sulake VAC rms VDC 1 A, 250 V, I 2 t 1,5 A 2 s nimellisarvo, nopea 3 A, 250 V, I 2 t 14 A 2 s nimellisarvo, nopea Bussman AGC-1, Littelfuse HXP Bel Fuse 3AG 3-R, Littelfuse P, Schurter Taulukko 14. Seinäasennuslähettimen sulakevaatimukset Tulojännite Sulakkeen koko Yhteensopiva sulake VAC 2 A, nopea Bussman AGC VDC 3 A, nopea Bussman AGC-3 Kenttäasennuslähettimen syöttöliittimet Kuva 22:ssa esitetään kenttäasennuksen liitinkytkennät. Vaihtovirtakäyttöiset lähettimet ( VAC, 50/60 Hz) Kytke vaihtovirran nollajohdin liitin 9:ään (AC N/L2) ja vaihtovirran vaihejohdin liitin 10:een (AC/L1). Tasavirtakäyttöinen lähetin Kytke miinusjohto liitin 9:ään (DC -) ja plusjohto liitin 10:een (DC +). Tasavirtalaitteiden virrankulutus voi olla jopa 1,2 A. 30

31 Pikaopas Seinäasennuslähettimen syöttöliittimet Kuva 23:ssa esitetään kenttäasennuksen liitinkytkennät. Vaihtovirtakäyttöiset lähettimet ( VAC, 50/60 Hz) Kytke vaihtovirran nollajohdin liitin N:ään ja vaihtovirran vaihejohdin liitin L1:een. Tasavirtakäyttöinen lähetin Kytke DC- liitin N:ään ja DC+ liitin L1:een. Kenttäasennuslähettimen kannen lukitusruuvi Jos virtausmittarin mukana toimitetaan kannen lukitusruuvi, ruuvi tulee asentaa lähettimen johdottamisen ja virran kytkemisen jälkeen. Asenna kannen lukitusruuvi seuraavasti: 1. Varmista, että kannen lukitusruuvi on kierretty kokonaan koteloon. 2. Asenna kotelon kansi ja varmenna, että kansi asettuu tiiviisti koteloa vasten. 3. Löysää kannen lukitusruuvia 2,5 mm:n kuusioavaimella, kunnes se koskettaa lähettimen kantta. 4. Käännä lukitusruuvia vielä 1 /2 kierrosta vastapäivään ja kiinnitä kansi. Huomaa Liian suuren vääntömomentin käyttäminen saattaa rikkoa kierteet. 5. Varmenna, ettei kantta voi irrottaa. 31

32 Pikaopas Vaihe 7: Peruskonfigurointi Kun magneettinen virtausmittari on asennettu ja virta kytketty, lähetin on konfiguroitava perusasetusten kautta. Nämä parametrit voidaan konfiguroida joko paikallisen näppäimistön tai HART-käyttöliittymän kautta. Konfiguraation asetukset tallennetaan lähettimen muistiin. Kaikki parametrit on esitetty Taulukko 15:ssä. Monipuolisempien toimintojen kuvaukset löytyvät varsinaisesta tuotekäsikirjasta. Perusasettelut Positio Positio on nopein ja helpoin tapa tunnistaa lähetin ja erottaa lähettimet toisistaan. Lähettimet voidaan varustaa positioilla tapauskohtaisesti. Positiossa voi olla enintään kahdeksan merkkiä. Virtausyksiköt (PV) Virtausyksiköt-muuttujalla asetetaan näytössä näkyvä virtausmäärän yksikkö. Valitse yksikkö, joka vastaa sovelluksen mittaustarvetta. Linjakoko Linjakoko (anturikoko) on asetettava siten, että se vastaa lähettimeen liitettyä anturia. Koko on määritettävä tuumina. URV (mittausalueen yläraja) URV:llä asetetaan analogialähdön 20 ma:n kohta. Tämä arvo asetetaan tyypillisesti täydelle virtaukselle. Näyttöön tulevat yksiköt ovat samat kuin virtausyksikköparametrissa valitut. Mittausalueen yläraja voidaan asettaa välille -12 m/s ja + 12 m/s (-39,3 ft/s ja 39,3 ft/s). URV:n ja LRV:n välillä on oltava vähintään 0,3 m/s (1 ft/s). LRV (mittausalueen alaraja) LRV:llä asetetaan analogialähdön 4 ma:n kohta. Tämä arvo asetetaan tyypillisesti nollavirtaukselle. Näyttöön tulevat yksiköt ovat samat kuin virtausyksikköparametrissa valitut. Mittausalueen alaraja voidaan asettaa välille -12 m/s ja + 12 m/s (-39,3 ft/s ja 39,3 ft/s). URV:n ja LRV:n välillä on oltava vähintään 0,3 m/s (1 ft/s). Kalibrointivakio Anturin kalibrointivakio on 16-numeroinen, Rosemountin tehtaalla virtauskalibroinnin aikana tuotettu luku, joka on kullekin anturille ainutlaatuinen ja merkitty anturin positioon. 32

33 Pikaopas Taulukko 15. Kannettavan pikanäppäimet (kenttäkäyttöliittymä) Toiminto HART-pikanäppäimet Prosessimuuttujat 1, 1 Ensisijainen muuttuja (PV) 1, 1, 1 Mittausalueen prosenttiarvo (PV % rnge) 1, 1, 2 Analogialähtö (AO) (PV-piirin virta) 1, 1, 3 Laskimen asetus 1, 1, 4 Laskimen yksiköt 1, 1, 4, 1 Bruttomäärä 1, 1, 4, 2 Nettomäärä 1, 1, 4, 3 Paluuvirtauksen määrä 1, 1, 4, 4 Käynnistä laskin 1, 1, 4, 5 Pysäytä laskin 1, 1, 4, 6 Nollaa laskin 1, 1, 4, 7 Pulssilähtö 1, 1, 5 Perusasettelut 1, 3 Positio 1, 3, 1 Virtausyksiköt 1, 3, 2 PV-yksiköt 1, 3, 2, 1 Erikoisyksiköt 1, 3, 2, 2 Linjakoko 1, 3, 3 Mittausalueen yläraja (URV) 1, 3, 4 Mittausalueen alaraja (LRV) 1, 3, 5 Kalibrointivakio 1, 3, 6 Prosessiarvon vaimennus 1, 3, 7 Tietojen selaus 1, 5 Kenttäasennuslähettimen paikallinen käyttöliittymä Paina ALAS-nuolta kaksi kertaa aktivoidaksesi paikallisen käyttöliittymän. Voit siirtyä valikossa YLÖS- ALAS-, VASEN- ja OIKEA-nuolien avulla. Paikallisen käyttöliittymän valikkorakenteen kartta on Kuva 33:ssa. Näyttö voidaan lukita, jotta konfigurointia ei muutettaisi vahingossa. Näytön lukitus voidaan aktivoida HART-käyttöliittymän avulla tai painamalla YLÖS-nuolta kolme sekuntia ja noudattamalla sitten näytössä näkyviä ohjeita. Näytön ollessa lukittuna sen oikeassa alareunassa näkyy lukkosymboli. Näytön lukon avaamiseksi paina YLÖS-nuolta kolme sekuntia ja noudata näytössä näkyviä ohjeita. Kun lukitus on avattu, lukkosymbolia ei enää näy näytön oikeassa alareunassa. 33

34 Pikaopas Kuva 33. Kenttäasennuslähettimen paikallisen käyttöliittymän valikkopuu Diagnostics Basic Setup Detailed Setup Diag Controls Basic Diag A dvanced Diag Variables Trims Status Tag Flow Units L ine Size PV URV PV L R V Cal Number PV Damping More Params Output C onfig LOI Config Sig Processing Device Info Device Reset PV Units Special Units Totalize Units Coil Frequency Proc Density PV LSL PV USL PV Min Span Analog Pulse DI/DO Config Totalizer Re verse Flow Alarm Level HART Tag Description Message Device ID PV Sensor S/N Sensor Tag Write Protect R evision Num Ground/W iring Pr ocess Noise Elec Coating Meter Verify 4-20 ma V erify Licensing D/A Trim Digital Trim 37Hz Auto Zero Universal Trim PV URV PV L R V PV AO Alarm Type Test Alarm Level AO Diag Alarm Run Meter Ver V iew R esults Sensr Baseline Test Criteria M easurements 4-20 ma V erify View Results E mpty Pipe E lect Temp Line Noise 5Hz SNR 37Hz SNR Elec Coating Signal Power 37Hz Auto Zero Coil Current MV R esults Self Test A O L oop T est Pulse Out Test E mpty Pipe Elec T emp Flow Limit 1 Flow Limit 2 Total Limit Values Reset Baseline Recall V alues E mpty Pipe Process Noise Ground/W iring Elec Coating Elect Temp Reverse Flow Cont Meter Ver Coil R esist Coil Inductnce E lectrode R es No Flow Flowing, Full E mpty Pipe Continual Manual Measure Continual Meas Totalize Units Total Display DI/O 1 DO 2 Flow Limit 1 Flow Limit 2 Total Limit Diag Alert Pulse Scaling Pulse Width Pulse Mode Test Variable Map Poll Address Req Preams Resp Preams Burst Mode Burst Command Software Rev Final Asmbl # Operating Mode SP Config C oil Frequency PV Damping Lo-Flow Cutoff Flow Display Total Display L anguage LOI Err Mask Disp Auto Lock 34

35 Pikaopas Diagnostiikka Perusasettelut Tarkat asetukset Diag.säädöt Perusdiag. Edistynyt diag. Muuttujat Viritykset Tila Positio Virtausyksiköt Linjakoko Mittausalueen yläraja Mittausalueen alaraja Kalibrointivakio Prosessiarvon vaimennus Lisää parametrejä Lähdön konfig. LOI-konfig. Sign.käsittely Laitetiedot Laiteasetusten palautus PV-yksiköt Erikoisyksiköt Laske yksiköt Magnetointitaajuus Pros.aineen tiheys PV LSL PV USL Minimialue Analog. Pulssi DI/DO-konfig. Summaava laskin Paluuvirtaus Hälytystaso HART Positio Kuvaus Viesti Laitenumero Anturin sarjanumero Anturin positio Kirjoitussuojaus Versionumero Maa/johdotus Prosessikohina Elektr. päällyste Mittarin tarkistus 4-20 ma:n tarkistus Lisensointi D/A-viritys Digit.viritys 37 Hz:n autom.nollaus Yleisviritys Mittausalueen yläraja Mittausalueen alaraja Mittausalueen yläraja Hälytystyyppi Testi Hälytystaso AO-diag.hälytys Suorita mittarivers. Katso tulokset Anturin lähtötil. Testikriteerit Mittaukset 4-20 ma:n tarkistus Katso tulokset Tyhjä putki Elektr. lämpö Linjakohina 5 Hz:n SNR 37 Hz:n SNR Elektr. päällyste Signaaliteho 37 Hz:n autom.nollaus Magnetointivirta MV-tulokset Itsetesti Analogialähdön piiritesti Pulssilähtötesti Tyhjä putki Elektr. lämpö Virtausraja 1 Virtausraja 2 Kokonaisraja Arvot Palauta lähtötilanne Nouda arvot Tyhjä putki Prosessikohina Maa/johdotus Elektr. päällyste Elektr. lämpö Paluuvirtaus Jatk. mittarivers. Magnetointivastus Magn.induktanssi Elektrodivastus Ei virtausta Virtaus, täynnä Tyhjä putki Jatkuva Käsinmittaus Jatkuva mittaus Laske yksiköt Kokonaisnäyttö DI/O 1 DO 2 Virtausraja 1 Virtausraja 2 Kokonaisraja Diag.hälytys Pulssiskaalaus Pulssileveys Pulssitila Testi Muuttujakartta Kiertokyselyosoite Pyyd. tahdistukset Vast. tahdistukset Pursketoiminto Purskekomento Ohjelmistoversio Loppukok. nro Käyttötila SP-konfig. Magnetointitaajuus Prosessiarvon vaimennus Nollapisteleikkaus Virtausnäyttö Kokonaisnäyttö Kieli LOI-virhepeite Näytön autom.lukitus 35

36 Pikaopas Kuva 34. Seinäasennuslähettimen paikallisen käyttöliittymän valikkopuu 1. Device Setup 2. PV 3. PV Loop Current 4. PV LRV 5. PV URV 1. Process Variables 2. Diagnostics 3. Basic Setup 4. Detailed Setup 5. Review 1. PV 2. PV % Range 3. PV Loop Current 4. Totalizer Setup 5. Pulse Output 1. Diagnostic Controls 2. Basic Diagnostics 3. Advanced Diagnostics 4. Diagnostic Variables 5. Trims 6. View Status 1. Tag 2. Flow Units 3. Line Size 4. PV URV 5. PV LRV 6. Calibration Number 7. PV Damping 1. Additional Params 2. Configure Output 3. Signal Processing 4. Universal Trim 5. Device Info 1. Totalizer Units 1. Self Test 2. Gross Total 2. AO Loop Test 3. Net Total 3. Pulse Output Loop Test 4. Reverse Total 4. Tune Empty Pipe 5. Start Totalizer 5. Electronics Temp 6. Stop Totalizer 6. Flow Limit 1 7. Reset Totalizer 7. Flow Limit 2 8. Total Limit Empty Pipe On/Off Process Noise On//Off Grounding/Wiring On/Off Electronics Temp On/Off i Cal Verification 2. Licensing 1. EP Value 2. Electronics Temp 3. Line Noise 1. Test Condition 4. 5 Hz SNR 2. Test Criteria Hz SNR i Test Result 6. Signal Power 4. Simulated Velocity i Results 5. Actual Velocity 6. Velocity Deviation 7. Xmtr Cal Test Result 1. D/A Trim 8. Tube Cal Deviation 2. Scaled D/A Trim 9. Tube Cal Test Result 3. Digital Trim - Coil Circuit Test Result 4. Auto Zero - Electrode Circuit Test 5. Universal Trim Result 1. PV Units 2. Special Units 1. Volume Unit 1. Coil Drive Freq 2. Base Volume Unit 2. Density Value 3. Conversion Number 3. PV USL 4. Base Time Unit 4. PV LSL 5. Flow Rate Unit 5. PV Min Span 1. Analog Output 2. Pulse Output 3. Digital I/O 4. Reverse Flow 5. Totalizer Setup 6. Alarm Levels 7. HART Output 1. Operating Mode 2. Man Config DSP 3. Coil Drive Freq 4. Low Flow Cutoff 5. PV Damping 1. Manufacturer 2. Tag 3. Descriptor 4. Message 5. Date 6. Device ID 7. PV Sensor S/N 8. Flowtube Tag 9. Write Protect - Revision No. - Construction Materials 1. EP Value 1. Control 1 2. EP Trig. Level 2. Mode 1 3. EP Counts 3. High Limit 1 4. Low Limit 1 5. Flow Limit Hysteresis 1. Control 2 2. Mode 2 3. High Limit 2 1. Total Control 4. Low Limit 2 2. Total Mode 5. Flow Limit Hysteresis 3. Total High Limit 4. Total Low Limit 5. Total Limit Hysteresis 1. Run 8714i Verification 1. Test Condition i Results 2. Test Criteria 3. Flowtube Signature i Test Result 4. Set Pass/Fail Criteria 4. Simulated Velocity 5. Measurements 5. Actual Velocity 6. Velocity Deviation 1. No Flow Limit 1. Signature Values 7. Xmtr Cal Test Result 2. Flowing, Limit 2. Re-Signature Meter 8. Tube Cal Deviation 3. Empty Pipe Limit 3. Recall Last Saved Values 9. Tube Cal Test Result - Coil Circuit Test Result - Electrode Circuit Test 1. Coil Resistance Result 1. License Status Process Noise Detect On/Off 2. Coil Signature 2. License Key Line Noise Detection On//Off 3. Electrode Resistance Digital I/O On/Off 1. Coil Resistance 8714i On/Off 2. Coil Signature 3. Electrode Resistance 1. Configure I/O 1 1. Device ID 2. DIO 1 Control 1. PV URV 2. License Key 3. Digital Input 1 2. PV LRV 4. Digital Output 1 3. PV Loop Current 4. PV Alarm Type 1. Pulse Scaling Reverse Flow 5. AO Loop Test 2. Pulse Width Zero Flow 6. D/A Trim 3. Pulse Output Loop Test 1. Control 1 Transmitter Fault 7. Scaled D/A Trim 2. Mode 1 Empty Pipe 8. Alarm Level 3. High Limit 1 Flow Limit 1 1. DI/DO 1 4. Low Limit 1 Flow Limit 2 2. DO 2 5. Flow Limit Hysteresis Diag Status Alert 3. Flow Limit 1 Totalizer Limit 4. Flow Limit 2 1. Control 2 5. Total Limit 2. Mode 2 6. Diagnostic Status Alert 3. High Limit 2 4. Low Limit 2 5. Flow Limit Hysteresis 1. Total Control 2. Total Mode 3. Total High Limit 4. Total Low Limit 5. Total Limit Hysteresis 1. Status 2. Samples 3. % Limit Electronics Failure On/Off 4. Time Limit Coil Open Circuit On/Off 1. Totalizer Units Empty Pipe On/Off 2. Gross Total Reverse Flow On/Off 3. Net Total Ground/Wiring Fault On/Off 4. Reverse Total High Process Noise On/Off 1. Universal Rev 5. Start Totalizer Elect Temp Out of Ra.. On/Off 2. Transmitter Rev 6. Stop Totalizer 3. Software Rev 7. Reset Totalizer 4. Final Assembly # 1. Variable Mapping 1. PV is 1. Flange Type 2. Poll Address 2. SV is 2. Flange Material 3. # of Req Preams 3. TV is 3. Electrode Type 4. # of Resp Preams 4. QV is 4. Electrode Material 5. Burst Mode 5. Liner Material 6. Burst Option 36

37 Pikaopas 1. Laitteen asettelu 2. PV 3. PV-piirin virta 4. PV:n LRV 5. PV:n URV 1. Prosessimuuttujat 2. PV:n %-alue 1. PV 3. PV-piirin virta 4. Laskimen asettelu 5. Pulssilähtö 2. Diagnostiikka 1. Diagnostiikkasäätimet 2. Perusdiagnostiikka 3. Edistynyt diagnostiikka 4. Diagnostiikkamuuttujat 5. Viritykset 6. Näytä tila 3. Perusasettelu 2. Virtausyksiköt 1. Positio 3. Linjakoko 4. PV:n URV 5. PV:n LRV 6. Kalibrointivakio 7. PV-vaimennus 4. Tarkka asettelu 1. Lisäparametrit 2. Konfiguroi lähtö 3. Signaalin käsittely 4. Yleisviritys 5. Laitetiedot 5. Selaus 1. Laskimen yksiköt 1. Itsetesti 2. Bruttomäärä 2. Analogialähdön piiritesti 3. Nettomäärä 3. Pulssilähdön piiritesti 4. Paluuvirtauksen määrä 4. Viritä tyhjä putki 5. Käynnistä laskin 5. Elektr. lämpötila 6. Pysäytä laskin 6. Virtausraja 1 7. Nollaa laskin 7. Virtausraja 2 8. Kokonaisraja Tyhjä putki päälle/pois Prosessikohina päälle/pois Maadoitus/johdotus päälle/pois Elektroniikan lämpö päälle/pois i:n kal.tarkistus 2. Lisensointi 1. Tyhjän putken arvo 2. Elektr. lämpötila 3. Linjakohina 1. Testiehto 4. 5 Hz SNR 2. Testikriteerit Hz SNR i:n testitulos 6. Signaaliteho 4. Simuloitu virtausnopeus i:n tulokset 5. Todellinen virtausnopeus 6. Nopeuspoikkeama 7. Lähett. kal.testin tulos 1. D/A-viritys 8. Putken kal.poikkeama 2. Skaalattu D/A-viritys 9. Putken kal.testin tulos 3. Digitaaliviritys - Magnetointipiirin testitulos 4. Automaattinen nollaus - Elektrodipiirin testitulos 5. Yleisviritys 1. PV-yksiköt 2. Erikoisyksiköt 1. Tilavuusyksikkö 1. Magnetointitaajuus 2. Perustilavuusyksikkö 2. Tiheysarvo 3. Muunnoskerroin 3. PV:n USL 4. Perusaikayksikkö 4. PV:n LSL 5. Virtausyksikkö 5. Minimialue 1. Analogialähtö 2. Pulssilähtö 3. Binääritulo/lähtö 4. Paluuvirtaus 5. Laskimen asettelu 6. Hälytystasot 7. HART-lähtö 1. Käyttötapa 2. DSP:n käsin konfig. 3. Magnetointitaajuus 4. Nollapisteleikkaus 5. PV-vaimennus 1. Valmistaja 2. Positio 3. Kuvaaja 4. Viesti 5. Pvm 6. Laitetunnus 7. Anturin sarjanumero 8. Virtausputken positio 9. Kirjoitussuojaus - Versionro - Rakennemateriaalit 1. Tyhjän putken arvo 1. Säätö 1 2. Tyhjän putken laukaisu- 2. Tapa 1 taso 3. Yläraja 1 3. Tyhjän putken lukemat 4. Alaraja 1 5. Virtausrajan hystereesi 1. Säätö 2 2. Tapa 2 3. Yläraja 2 1. Kokonaissäätö 4. Alaraja 2 2. Kokonaistila 5. Virtausrajan hystereesi 3. Kokonaisyläraja 4. Kokonaisalaraja 5. Kokonaisrajan hystereesi 1. Suorita 8714i:n tarkistus 1. Testiehto i:n tulokset 2. Testikriteerit 3. Virtausputken tunniste i:n testitulos 4. Läpäisy-/hylkäyskriteerien 4. Simuloitu virtausnopeus asetus 5. Todellinen virtausnopeus 5. Mittaukset 6. Nopeuspoikkeama 1. Ei virtausrajaa 1. Tunnistearvot 7. Lähett. kal.testin tulos 2. Virtaus, raja 2. Mittarin uudelleentunnistus 8. Putken kal.poikkeama 3. Tyhjän putken raja 3. Viimeksi tallennettujen arvojen 9. Putken kal.testin tulos palautus - Magnetointipiirin testitulos 1. Magnetointivastus - Elektrodipiirin testitulos 1. Lisenssin tila Prosessikohinan havainto päälle/pois 2. Magnetointitunniste 2. Lisenssiavain Linjakohinan havainto päälle/pois 3. Elektrodivastus Binääritulo/lähtö päälle/pois 1. Magnetointivastus 8714i päälle/pois 2. Magnetointitunniste 3. Elektrodivastus 1. Konfiguroi I/O 1 1. Laitetunnus 2. DIO 1:n säätö 1. PV:n URV 2. Lisenssiavain 3. Binääritulo 1 2. PV:n LRV 4. Binäärilähtö 1 3. PV-piirin virta 4. PV-hälytystyyppi 1. Pulssiskaalaus Paluuvirtaus 5. Analogialähdön piiritesti 2. Pulssileveys Nollavirtaus 6. D/A-viritys 3. Pulssilähdön piiritesti 1. Säätö 1 Lähetinvika 7. Skaalattu D/A-viritys 2. Tapa 1 Tyhjä putki 8. Hälytystaso 3. Yläraja 1 Virtausraja 1 1. DI/DO 1 4. Alaraja 1 Virtausraja 2 2. DO 2 5. Virtausrajan hystereesi Diag.tilan hälytys 3. Virtausraja 1 Laskimen raja 4. Virtausraja 2 1. Säätö 2 5. Kokonaisraja 2. Tapa 2 6. Diagnostiikkatilan hälytys 3. Yläraja 2 4. Alaraja 2 5. Virtausrajan hystereesi 1. Kokonaissäätö 2. Kokonaistila 3. Kokonaisyläraja 4. Kokonaisalaraja 5. Kokonaisrajan hystereesi 1. Tila 2. Näytteet 3. %-raja Elektroniikan vika päälle/pois 4. Aikaraja Magnetointipiirikatko päälle/pois 1. Laskimen yksiköt Tyhjä putki päälle/pois 2. Bruttomäärä Paluuvirtaus päälle/pois 3. Nettomäärä Maadoitus/johtovika päälle/pois 4. Paluuvirtauksen määrä Runsas prosessikohina päälle/pois 1. Yleisversio 5. Käynnistä laskin Elektr. lämpö yli rajan päälle/pois 2. Lähetinversio 6. Pysäytä laskin 3. Ohjelmistoversio 7. Nollaa laskin 4. Loppukokoonpanon nro 1. Muuttujakartoitus 1. PV on 1. Laippatyyppi 2. Kiertokyselyosoite 2. SV on 2. Laippamateriaali 3. Pyyd. tahd. määrä 3. TV on 3. Elektrodityyppi 4. Vast. tahd. määrä 4. QV on 4. Elektrodimateriaali 5. Pursketoiminto 5. Vuorausmateriaali 6. Purskeoptio 37
