SATRON VB painelähetin. Asennus- ja käyttöönotto-ohje Osaluettelo. BPLV770AV Man.rev Sisältö:

Koko: px
Aloita esitys sivulta:

Download "SATRON VB painelähetin. Asennus- ja käyttöönotto-ohje Osaluettelo. BPLV770AV Man.rev. 1 2007-10-15. Sisältö:"

Transkriptio

1 Man.rev. 1 Asennus- ja käyttöönotto-ohje Osaluettelo Sisältö: 1 ASENNUS 1.1 Mekaaninen asennus 1.2 Sähkökytkennät 2 KÄYTTÖÖNOTTO 2.1 Hart 275-käyttäjäliitynnän käyttö 2.2 Käyttöönotto HART 275-käyttäjäliitynnällä 2.3 Hart 375-käyttäjäliitynnän käyttö 2.4 Käyttöönotto HART 375-käyttäjäliitynnällä 2.5 Käyttöönotto Satron-pAdvisor Service Softwaren/ Satron SI-Toole USB-Hart modemin avulla 3 RAKENNE JA TOIMINTA 4 OSALUETTELO DOKUMENTIT Tekninen spesifikaatio: BPLV770 Asennus- ja käyttöönotto-ohje: Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki Satron Instruments Oy PL 22, Tampere Puh Telefax info@satron.com

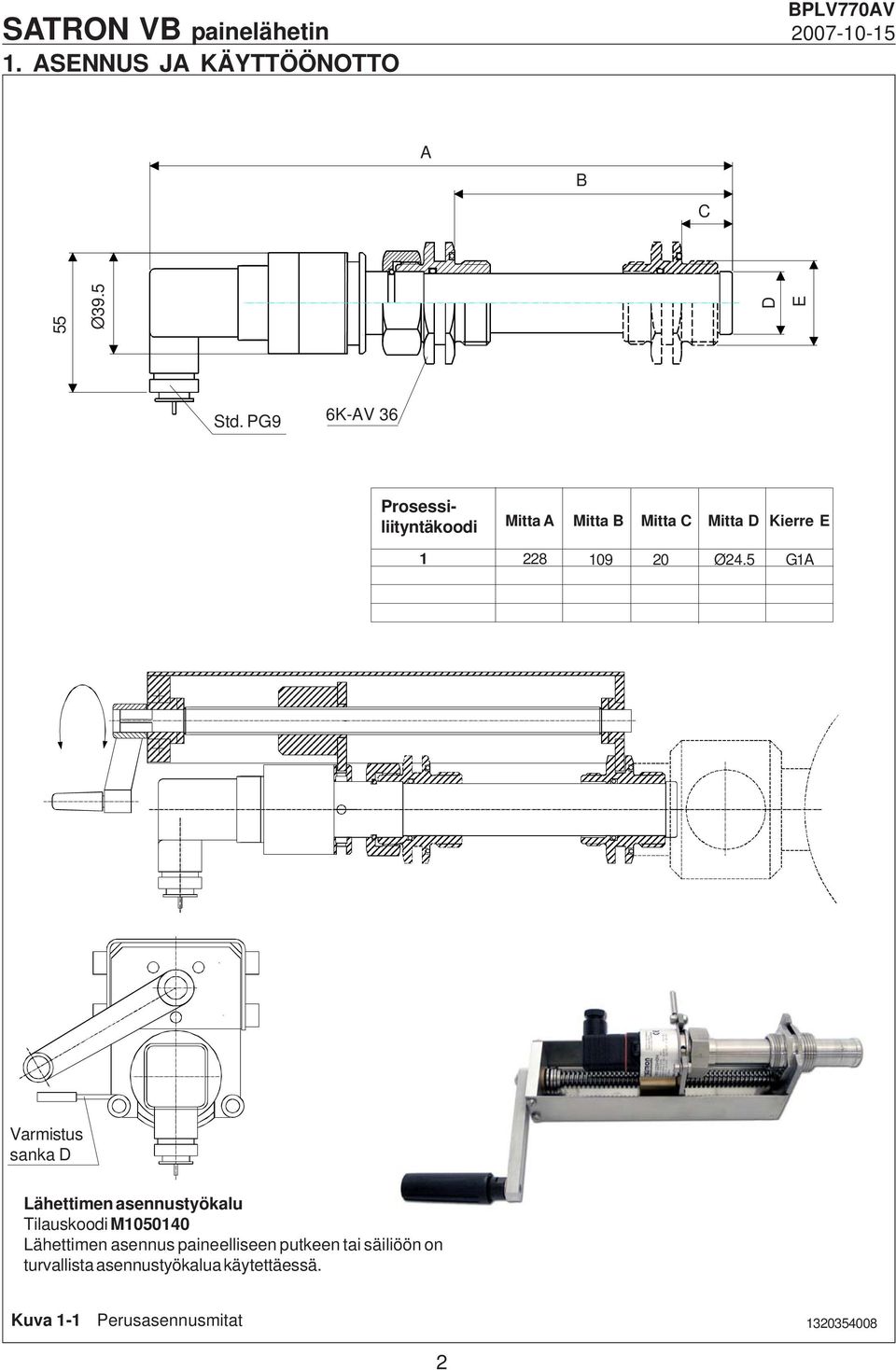

2 1. ASENNUS JA KÄYTTÖÖNOTTO A B C 55 Ø39.5 D E Std. PG9 6K-AV 36 Prosessiliityntäkoodi 1 Mitta A Mitta B Mitta C Mitta D Kierre E Ø24.5 G1A Varmistus sanka D Lähettimen asennustyökalu Tilauskoodi M Lähettimen asennus paineelliseen putkeen tai säiliöön on turvallista asennustyökalua käytettäessä. Kuva 1-1 Perusasennusmitat

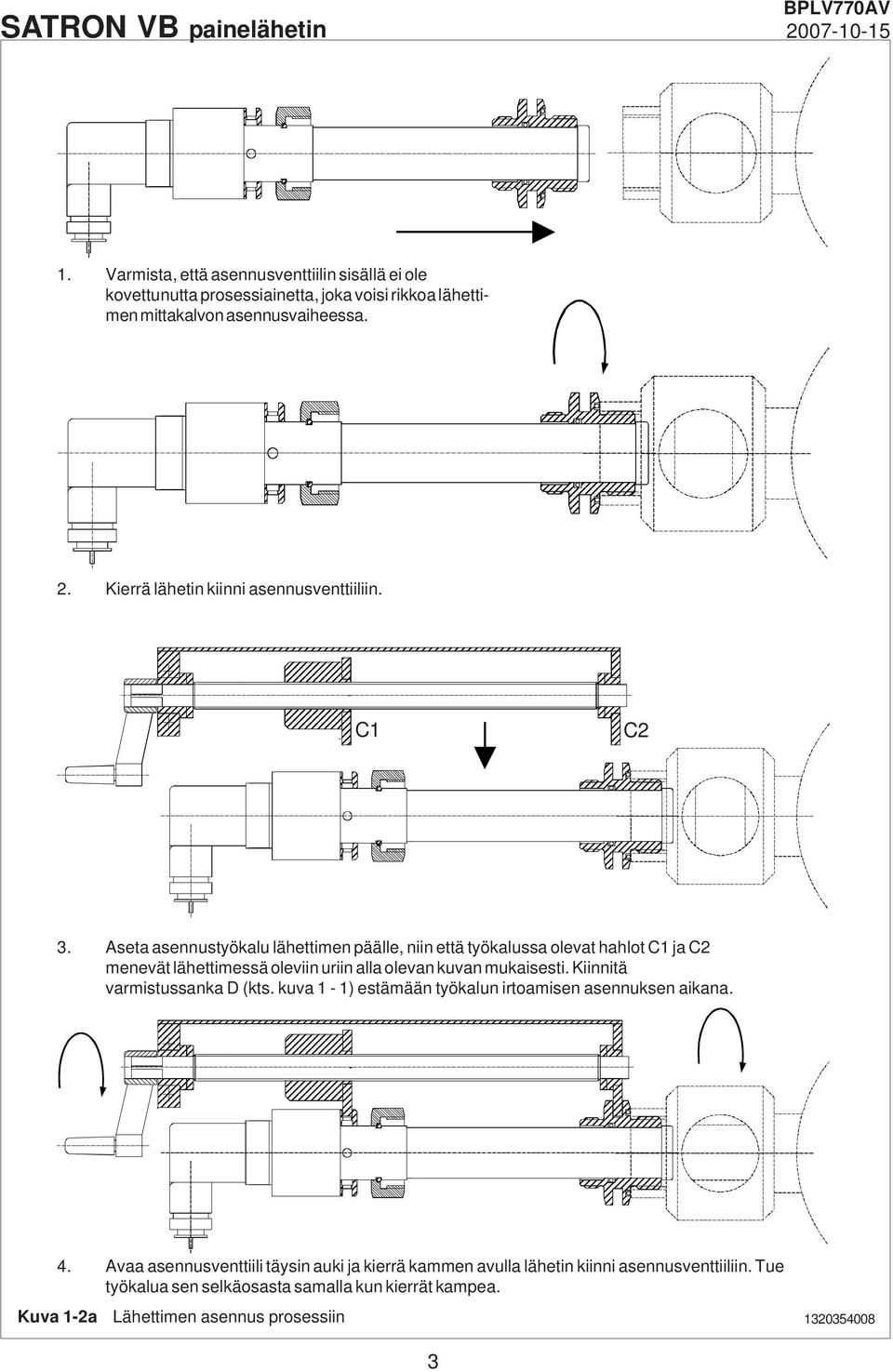

3 1. Varmista, että asennusventtiilin sisällä ei ole kovettunutta prosessiainetta, joka voisi rikkoa lähettimen mittakalvon asennusvaiheessa. 2. Kierrä lähetin kiinni asennusventtiiliin. C1 C2 3. Aseta asennustyökalu lähettimen päälle, niin että työkalussa olevat hahlot C1 ja C2 menevät lähettimessä oleviin uriin alla olevan kuvan mukaisesti. Kiinnitä varmistussanka D (kts. kuva 1-1) estämään työkalun irtoamisen asennuksen aikana. 4. Avaa asennusventtiili täysin auki ja kierrä kammen avulla lähetin kiinni asennusventtiiliin. Tue työkalua sen selkäosasta samalla kun kierrät kampea. Kuva 1-2a Lähettimen asennus prosessiin

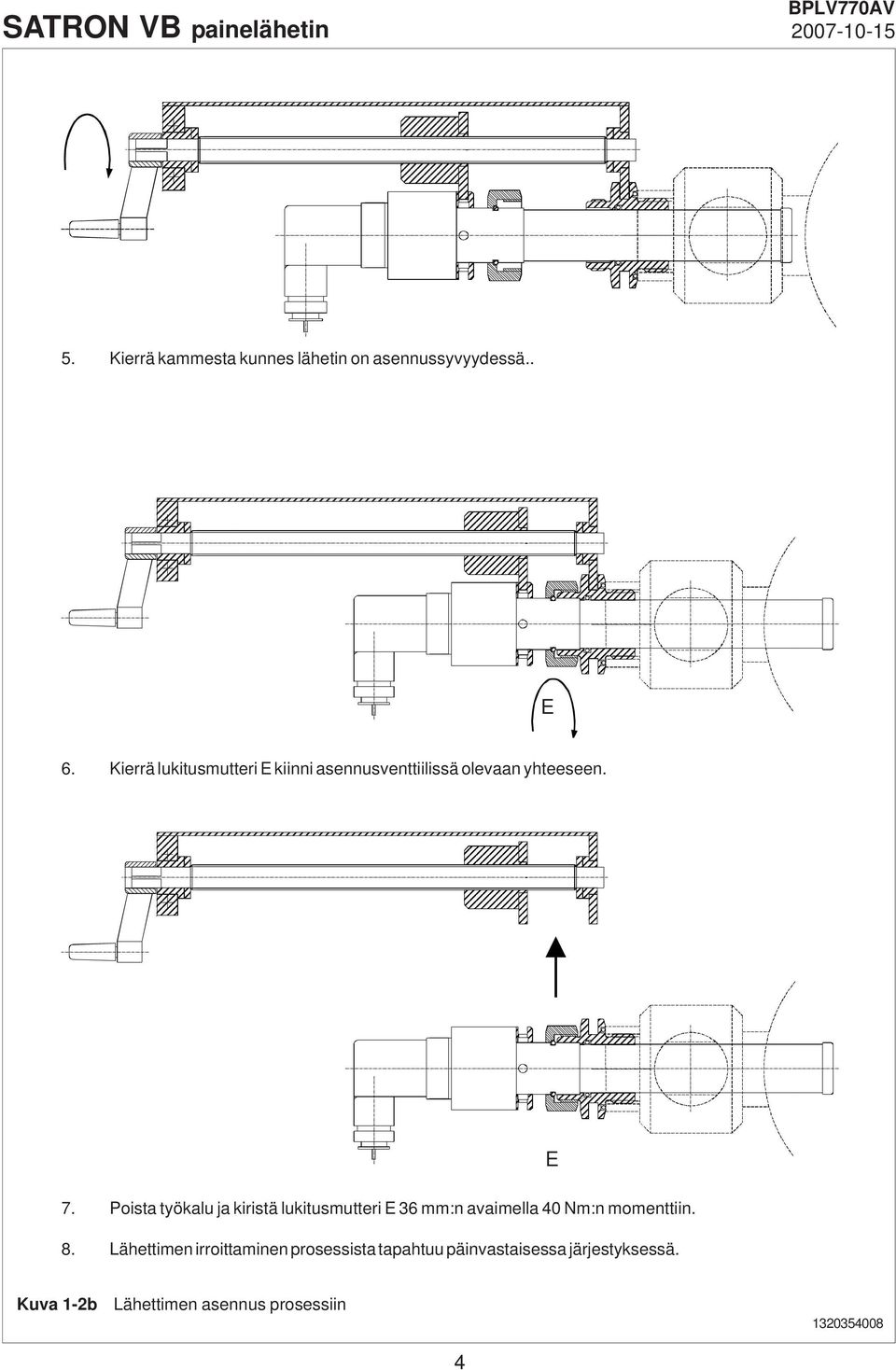

4 5. Kierrä kammesta kunnes lähetin on asennussyvyydessä.. E 6. Kierrä lukitusmutteri E kiinni asennusventtiilissä olevaan yhteeseen. E 7. Poista työkalu ja kiristä lukitusmutteri E 36 mm:n avaimella 40 Nm:n momenttiin. 8. Lähettimen irroittaminen prosessista tapahtuu päinvastaisessa järjestyksessä. Kuva 1-2b Lähettimen asennus prosessiin

5 1.2 Sähkökytkennät 2 Lähettimen syöttöjännite ja kuormitettavuus kuvan 1-5 mukaisesti. Viestijohtimeksi suosittelemme kierrettyä parikaapelia. Viestijohtimia ei saa viedä lähelle korkeajännitteisiä kaapeleita, suuria sähkömoottoreita tai taajuusmuuttajia. Kaapelin vaipat maadoitetaan jännitteen syöttöpäästä tai käytettävän säätöjärjestelmän valmistajan suosituksien mukaisesti. 1 Kuva 1-3 PLUG-liittimen kytkentärasian irrotus Open 1. Irrota ruuvi 2. Väännä auki Asennon valinta 4 x Kuorma / Ω 1000 I max = 20.5mA 750 Kiristä ruuvi mm Toimintaalue I min = 3.7mA Syöttöjännite / V 40 Pg9 R max = Syöttöjännite - 10V I max I max = 20.5mA käytettäessä HART -kommunikointia I max = 23mA (ylemmän hälytysvirran ollessa valittuna) Kuva 1-4 Kytkentärasian suunnan valinta Kuva 1-5 Lähettimen kuormitettavuus ma - + Hart Test min. 250 Ω Load Kuva 1-6 Kytkentä käytettäessä 275/375- kommunikaattoria Power 24 VDC

6 Satron SI-Toole USB-Hart modemi Tilauskoodi : M Kuva 1-7 Kytkentä käytettäessä Satron SI-Toole USB-Hart modemia KÄYTTÖÖNOTTO Käyttöönotto riippuu käyttäjäliitynnän tyypistä ja siihen ladatusta kuvauksesta VALMET / SATRON. Lisäksi on huomioitava, että käytettäessä vanhempaa VALMET-kuvausta on myös lähetin muutettava ymmärtämään vanhaa VALMETkuvausta. Muutos kuvauksesta toiseen tehdään kirjoittamalla MESSAGE-kenttään joko teksti.valmet tai.satron (Huom. kirjaimet isoja ja edessä piste). Kirjoituksen jälkeen sähköjen poiskytkeminen lähettimeltä aktivoi kirjoitetun kuvauksen. 6

7 käyttäjäliitynnän käyttö Toimintonäppäimet Kuusi toimintonäppäintä on sijoitettu alfanumeerisen näppäimistön yläpuolelle. ON/OFF-näppäimellä (I/O) saadaan käyttäjäliityntä päälle ja pois. Kun käyttäjäliityntä on laitettu päälle se alkaa hakea siihen liitettyä HART -lähetintä. Jos lähetintä ei löydy, näytölle tulee teksti No Device Found. Press OK. ONLINE-valikko tulee näytölle kun käyttäjäliityntä on löytänyt halutun lähettimen. (^) Näppäimellä voidaan liikkua valikoissa ylöspäin ja rullata listoja eteenpäin. (v) Näppäimellä voidaan liikkua valikoissa alaspäin ja rullata listoja taaksepäin. (<) Kaksitoimintonäppäimellä voidaan siirtää kursoria vasemmalle ja peruuttaa takaisin aikaisempaan valikkoon. (>) Tällä kaksitoimintonäppäimellä voidaan siirtää kursoria oikealle ja valita valikosta toiminto. (>>>) Pikavalintanäppäimellä käyttäjäliityntä käynnistyy ja näyttöön tulee pikavalintavalikko, joka voidaan määritellä halutuksi. Funktionäppäimet Funktionäppäimillä F1, F2, F3 ja F4 voidaan suorittaa ohjelmatoimintoja, jotka näkyvät näytössä kunkin funktionäppäimen yläpuolella. Liikkuessasi ohjelmistovalikoissa funktionäppäinten toiminnot muuttuvat valikon mukaan. 2.2 Käyttöönotto HART 275 -käyttäjäliitynnällä ja VALMET kuvauksella Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen ja kytke käyttäjäliityntä päälle. Näyttöön tulee valikko: 1 Measurement (mittaus) 2 Configuration (konfigurointi) 3 Information (informaatio) 4 Diagnostics (määritys) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: 1 Range values (mittausalue) 2 Detailed config (yksityiskoht. määritys) Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: 1 LRV (mittausalueen alaraja) 2 URV (mittausalueen yläraja) 3 LSL (anturin alaraja, tehdasasetus) 4 USL (anturin yläraja, tehdasasetus) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Tehdasasetuksia ei voi muuttaa. Mikäli muutat mittausyksikköä, vaimennusaikaa tai lähdön muotoa valitse Configuration-valikosta valikko Detailed config. Näyttöön tulee seuraava valikko: 1 Damping (vaimennus) 2 Pres. unit (paineen yksikkö) 3 Tempr. unit (lämpötilan yksikkö) 4 Alarm current (hälytysvirta) 5 Write protect (kirjoitusuojaus) 6 Lin. func (linearisointifunktio) 7 Diff El status (Diff-El-tila) 8 Burst mode (pursketoiminto) 9 Burst option (purskeoptio) Poll addr (väyläosoite) Tag (positio) User function (käyttäjäfunktio) User funct. setup (edellisen asetus) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Paina Diagnostics ja sitten PV Zero calibr. Näyttöön tulee teksti Give correct value for Zero pressure in... Kuva käyttäjäliityntä Näytössä näkyy lähettimen sen hetkinen nollapiste ja ko. näytössä voidaan suorittaa lähettimen nollaus. 7

8 käyttäjäliitynnän käyttö Näyttöön tulee valikko: 1 Measurement (mittaus) 2 Configuration (konfigurointi) 3 Information (informaatio) 4 Diagnostics (määritys) 5 Review (tarkastelu) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: 1 Range values (mittausalue) 2 Output (ulostulo) 3 Tranfer function (siirtofunktio) 4 General setup (yleiset asetukset) Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: 1 LRV (mittausalueen alaraja) 2 URV (mittausalueen yläraja) 3 LSL (anturin alaraja, tehdasasetus) 4 USL (anturin yläraja, tehdasasetus) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Tehdasasetuksia ei voi muuttaa. Mikäli muutat vaimennusta valitse Configuration-valikosta valikko Output. Näyttöön tulee seuraava valikko: 1 Damping (vaimennus) 2 Alarm current (hälytysvirta) Mikäli muutat lähdön muotoa valitse Configurationvalikosta valikko Transfer function. Näyttöön tulee seuraava valikko: 1 Lin. func (linearisointifunktio) 2 User function data (käyttäjäfunktio) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Paina Diagnostics, sitten Sensor trim ja lopuksi Zero trim Kuva käyttäjäliityntä Näyttöön tulee teksti : WARN-Loop be removed from automatic control 2.4 Käyttöönotto HART 375 -käyttäjäliitynnällä ja SATRON kuvauksella Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen. Näyttöön tulee ensin päämenu päämenu (Main menu). Päämenusta valitaan HART Application. 8 Näytössä olevilla ABORT tai OK kuittauksilla hylätään tai hyväksytään lähettimen nollaus. Huom. UPPER ja LOWER SENSOR TRIM komennot vaativat tarkat painereferenssit ja on tarkoitettu anturin trimmaukseen. ZERO TRIM on tarkoitettu mittausarvon nollaukseen asennuksen jälkeen.

9 2.5 Käyttöönotto Satron-pAdvisor Service Softwaren avulla Mikäli halutaan käyttöön kaikki älykkään lähettimen toiminnot, suosittelemme käytettäväksi Satron-pAdvisor -ohjelmaa ja Satron SI-Toole USB-Hart modemia. Lähettimen testikytkentä konfigurointia ja paine- / lähtöviestiarvojen tarkistusta ja viritystä varten sekä SENSOR TRIM toiminnalle. Suositeltava kalibrointilaitteisto Satron-pAdvisor -ohjelma SATRONin Smartlähettimille (ladattavissa veloituksetta PC: (käyttöjärjestelmä Win-98 tai Windows 2000, Windows XP) DMM: Digitaalinen volttimittari, perustarkkuus DCV parempi kuin 0,01 % lukemasta (esimerkiksi Fluke 8840A, Keithley 2000) Kalibrointipaineen syöttö- ja mittauslaite (tarkkuus parempi kuin 0,03 % lukemasta) USB-Hart modeemi, Satron SI Toole, tilauskoodi: M Digitaalivolttimittari lähtöviestin mittausta varten V-sarjan lähetin PC Painekalibraattori Kuva 2-3 Kalibrointikytkentäikkuna 9

10 Measurement PV Pres. AO % rnge LRV Sensor Housing URV LSL USL Configuration Range values Min Span Apply values 275-ohjelmistopuu (Valmistajatunnus: VALMET) 4 ma 20 ma ON LINE Detailed config Damping Pres. unit Tempr. unit Alarm current Write protect Lin.func Diff El status Burst mode Point 1 pressure Burst option Point 1 output Poll addr... Tag Point16pressure User function Point 16 output User funct. setup Ref. temperature Vol. temp.coeff. Manufacturer Model Information Device info Sensor s/n Message Universal rev Fld dev rev Software rev Hardware rev Descriptor Final asmbly num P-SMART special Selection code P-SMART Process seal Housing type Body/Flange mater Diaph/(+)diaph mat (-)diaphragm mater Diaphragm coating Extension material Fill fluid Explosion proof Diagnostics Device status flags Zero device status Loop test Loop calibr. PV Zero calibr PV Span calibr Digital inputs Date Tempr calibr. ALARM CPUEE ER ALARM ADSEN ER ALARM ADTS ER ALARM ADTH ER ALARM ELDR ER SCI ERR AD ERR HA FR ERR HA DA ERR ADCEE ERR Reserved1 Reserved2 Sensor tempr cal Housing tempr cal 10

11 Measurement Configuration PV Press AO % rnge Sensor Housing Range values LRV URV LSL USL Min Span Apply values Damping Alarm current 4 ma 20 ma 275/375-ohjelmistopuu (Valmistajatunnus: SATRON) ON LINE Output Transfer function General setup Lin. func User function data Pres. unit Temp unit Write protect Tag Descriptor Message Date User point cnt User unit USER Temp correction 1. Pres 1. Out Prs 16. Out Reference temp Vol. temp coeff. Information Measuring point Device info Construction info HART Manufacturer Model Dev Type Serial no. Sensor no. Device no. Software rev Hardware rev Selection code Process connection Housing type Body/flange mater Diaphragm mater (+) Diaphragm mater (-) Diaphragm coating Extension material Ext lenght code Fill fluid Explosion proof Temp code Process connect (-) Universal rev Fld dev rev Poll addr Burst mode Burst option Diagnostics Review Device status Sensor trim Output functions Temperature trim Other functions Self test Error info Statistics Zero trim Lower sensor trim Upper sensor trim Loop test Output trim Sensor temp trim Housing temp trim Master reset Factory defaults 11

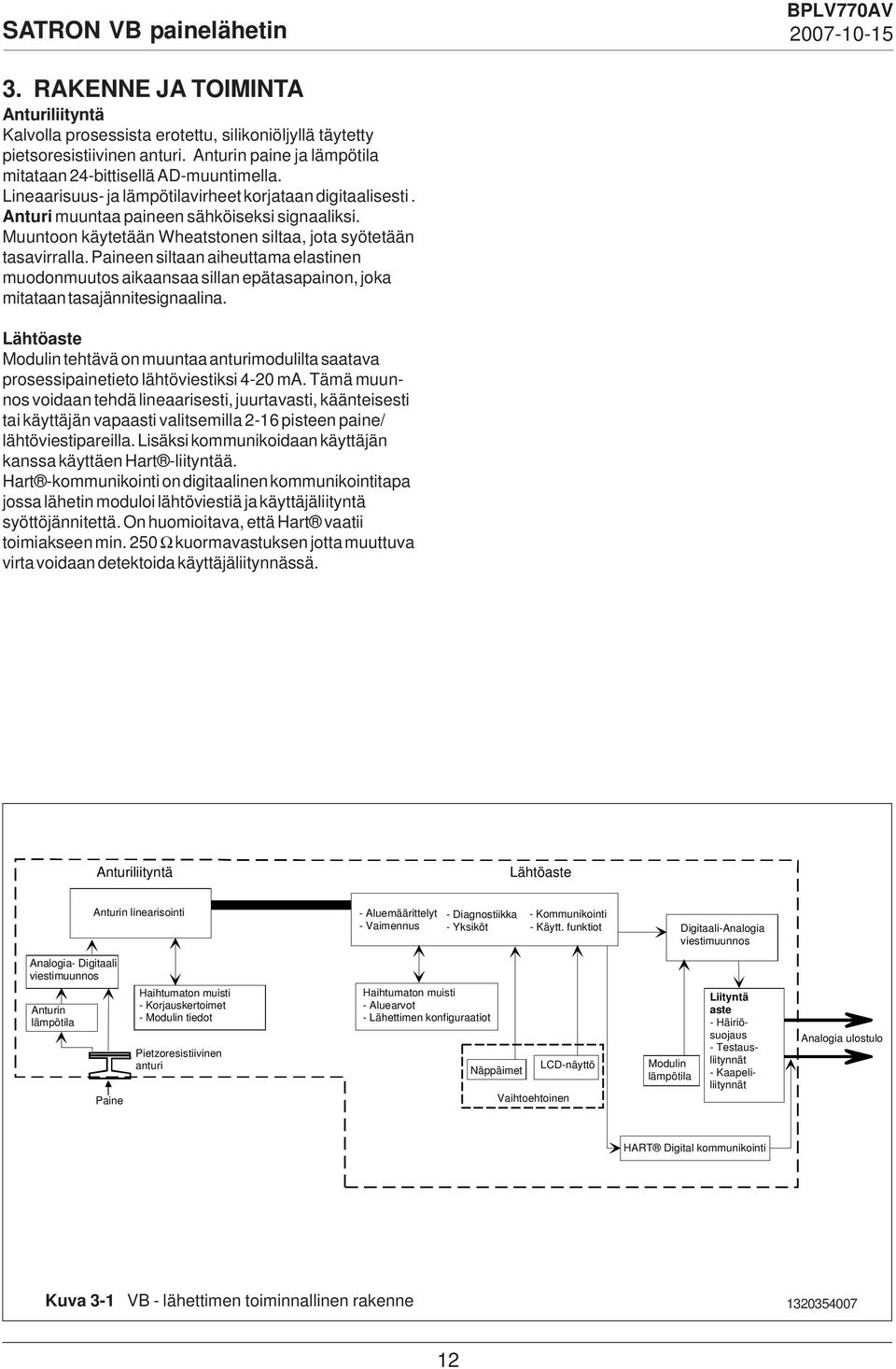

12 3. RAKENNE JA TOIMINTA Anturiliityntä Kalvolla prosessista erotettu, silikoniöljyllä täytetty pietsoresistiivinen anturi. Anturin paine ja lämpötila mitataan 24-bittisellä AD-muuntimella. Lineaarisuus- ja lämpötilavirheet korjataan digitaalisesti. Anturi muuntaa paineen sähköiseksi signaaliksi. Muuntoon käytetään Wheatstonen siltaa, jota syötetään tasavirralla. Paineen siltaan aiheuttama elastinen muodonmuutos aikaansaa sillan epätasapainon, joka mitataan tasajännitesignaalina. Lähtöaste Modulin tehtävä on muuntaa anturimodulilta saatava prosessipainetieto lähtöviestiksi 4-20 ma. Tämä muunnos voidaan tehdä lineaarisesti, juurtavasti, käänteisesti tai käyttäjän vapaasti valitsemilla 2-16 pisteen paine/ lähtöviestipareilla. Lisäksi kommunikoidaan käyttäjän kanssa käyttäen Hart -liityntää. Hart -kommunikointi on digitaalinen kommunikointitapa jossa lähetin moduloi lähtöviestiä ja käyttäjäliityntä syöttöjännitettä. On huomioitava, että Hart vaatii toimiakseen min. 250 Ω kuormavastuksen jotta muuttuva virta voidaan detektoida käyttäjäliitynnässä. Anturiliityntä Lähtöaste Anturin linearisointi - Aluemäärittelyt - Vaimennus - Diagnostiikka - Yksiköt - Kommunikointi - Käytt. funktiot Digitaali-Analogia viestimuunnos Analogia- Digitaali viestimuunnos Anturin lämpötila Paine Haihtumaton muisti - Korjauskertoimet - Modulin tiedot Pietzoresistiivinen anturi Haihtumaton muisti - Aluearvot - Lähettimen konfiguraatiot Näppäimet LCD-näyttö Vaihtoehtoinen Modulin lämpötila Liityntä aste - Häiriösuojaus - Testausliitynnät - Kaapeliliitynnät Analogia ulostulo HART Digital kommunikointi Kuva 3-1 VB - lähettimen toiminnallinen rakenne

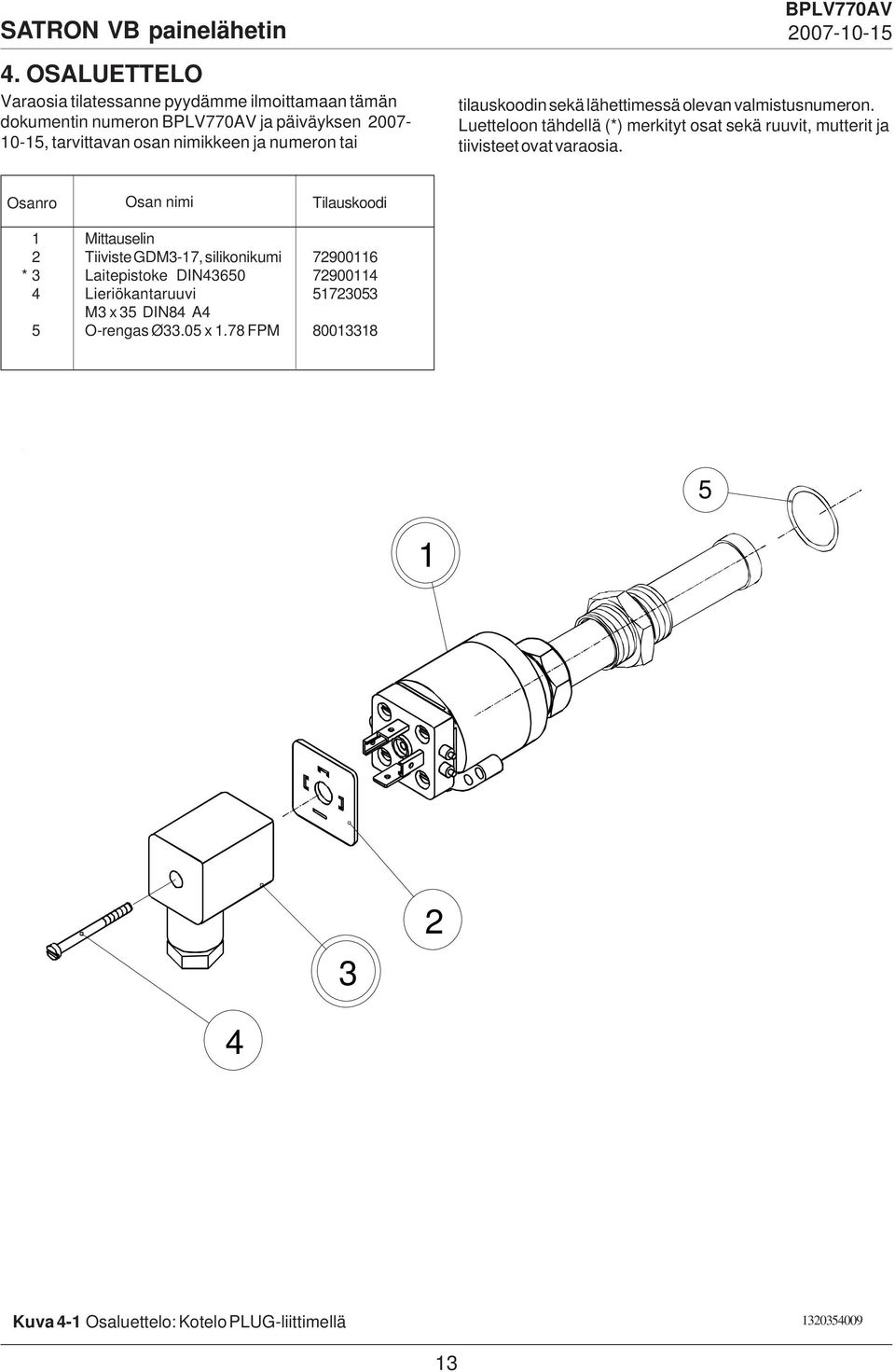

13 4. OSALUETTELO Varaosia tilatessanne pyydämme ilmoittamaan tämän dokumentin numeron ja päiväyksen , tarvittavan osan nimikkeen ja numeron tai tilauskoodin sekä lähettimessä olevan valmistusnumeron. Luetteloon tähdellä (*) merkityt osat sekä ruuvit, mutterit ja tiivisteet ovat varaosia. Osanro 1 2 * Osan nimi Mittauselin Tiiviste GDM3-17, silikonikumi Laitepistoke DIN43650 Lieriökantaruuvi M3 x 35 DIN84 A4 O-rengas Ø33.05 x 1.78 FPM Tilauskoodi Kuva 4-1 Osaluettelo: Kotelo PLUG-liittimellä

14 BPLV711AV Satron Instruments Oy PL 22, Tampere Puh , Telefax , 14
