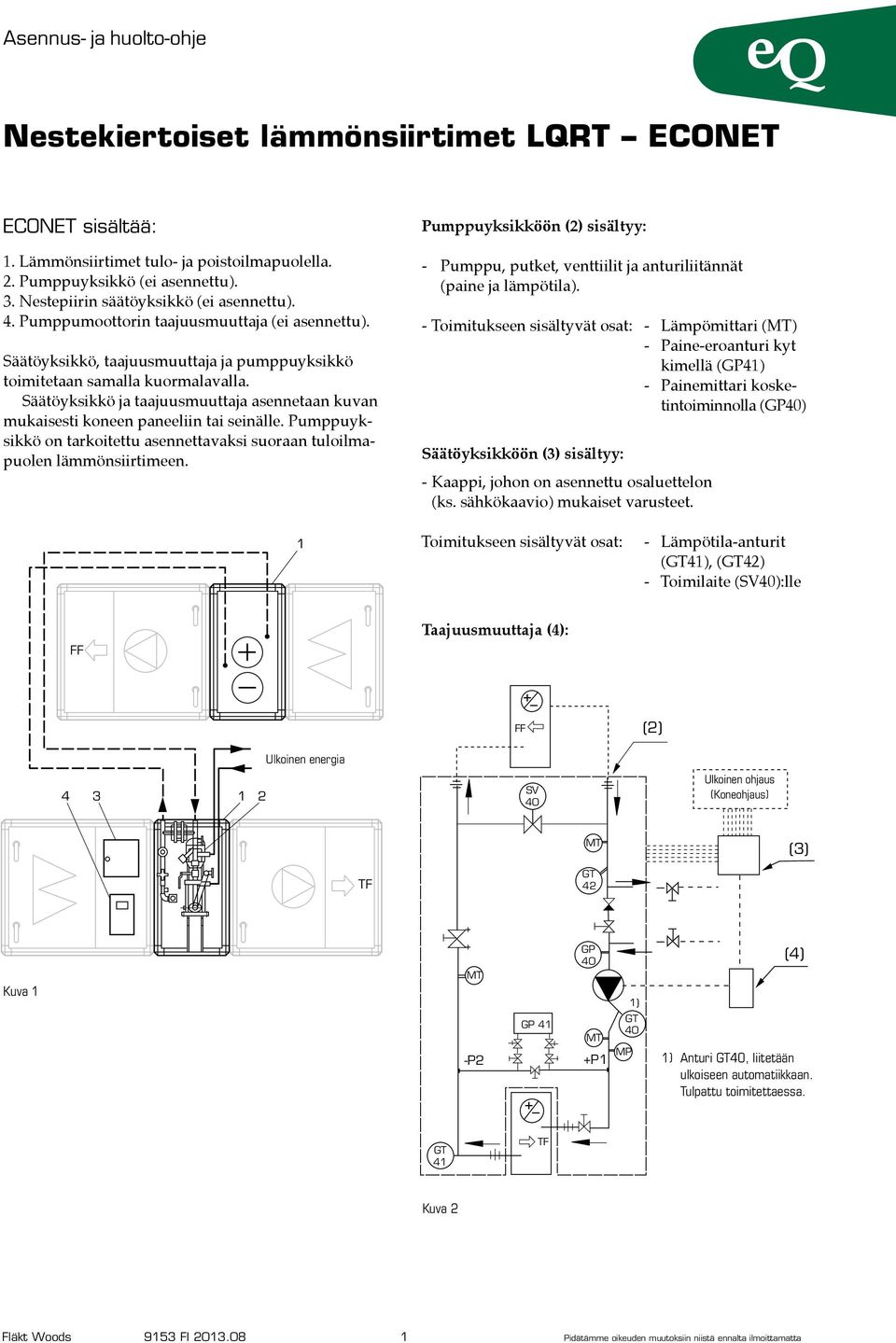

1 ECONET sisältää: 1. Lämmönsiirtimet tulo- ja poistoilmapuolella. 2. Pumppuyksikkö (ei asennettu). 3. Nestepiirin säätöyksikkö (ei asennettu). 4. Pumppumoottorin taajuusmuuttaja (ei asennettu). Säätöyksikkö, taajuusmuuttaja ja pumppuyksikkö toimitetaan samalla kuormalavalla. Säätöyksikkö ja taajuusmuuttaja asennetaan kuvan mukaisesti koneen paneeliin tai seinälle. Pumppuyksikkö on tarkoitettu asennettavaksi suoraan tuloilmapuolen lämmönsiirtimeen. Pumppuyksikköön (2) sisältyy: - Pumppu, putket, venttiilit ja anturiliitännät (paine ja lämpötila). - Toimitukseen sisältyvät osat: - Lämpömittari () - Paine-eroanturi kyt kimellä () - Painemittari kosketintoiminnolla () Säätöyksikköön (3) sisältyy: - Kaappi, johon on asennettu osaluettelon (ks. sähkökaavio) mukaiset varusteet. 1 Toimitukseen sisältyvät osat: - Lämpötila-anturit (), () - Toimilaite ():lle Taajuusmuuttaja (4): (2) Ulkoinen energia Ulkoinen ohjaus (Koneohjaus) (3) + Kuva 1 + -P2 +P1 (4) Anturi, liitetään ulkoiseen automatiikkaan. Tulpattu toimitettaessa. Kuva 2 Fläkt Woods 9153 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

Pumppuyksikkö on tarkoitettu asennettavaksi suoraan tuloilmapuolen lämmönsiirtimeen. Pumppuyksikköön (2) sisältyy: - Pumppu, putket, venttiilit ja anturiliitännät (paine ja lämpötila).

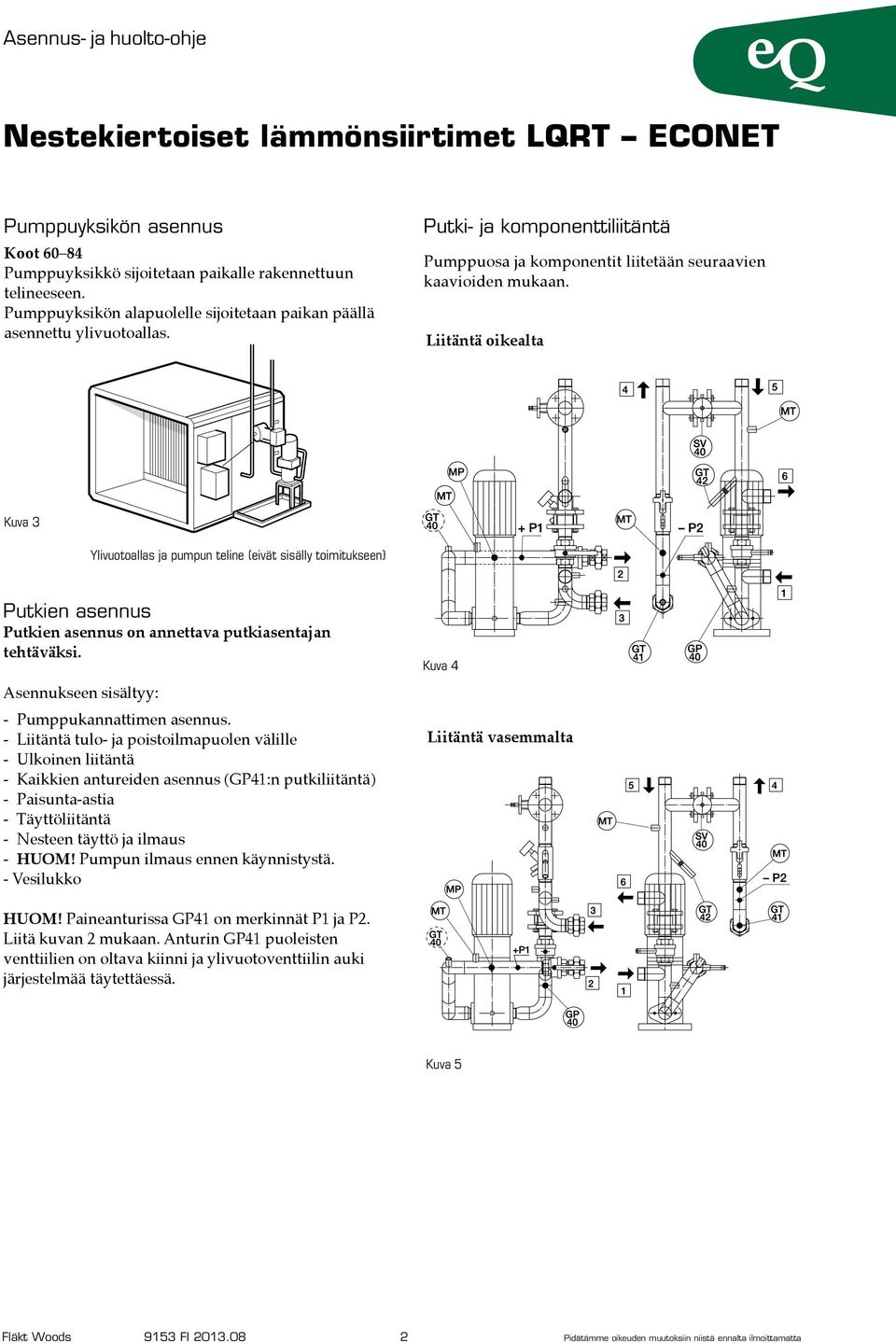

2 Pumppuyksikön asennus Koot Pumppuyksikkö sijoitetaan paikalle rakennettuun telineeseen. Pumppuyksikön alapuolelle sijoitetaan paikan päällä asennettu ylivuotoallas. Putki- ja komponenttiliitäntä Pumppuosa ja komponentit liitetään seuraavien kaavioiden mukaan. Liitäntä oikealta Kuva 3 Ylivuotoallas ja pumpun teline (eivät sisälly toimitukseen) Putkien asennus Putkien asennus on annettava putkiasentajan tehtäväksi. Asennukseen sisältyy: - Pumppukannattimen asennus. - Liitäntä tulo- ja poistoilmapuolen välille - Ulkoinen liitäntä - Kaikkien antureiden asennus (:n putkiliitäntä) - Paisunta-astia - Täyttöliitäntä - Nesteen täyttö ja ilmaus - Pumpun ilmaus ennen käynnistystä. - Vesilukko Kuva 4 Liitäntä vasemmalta Paineanturissa on merkinnät P1 ja P2. Liitä kuvan 2 mukaan. Anturin puoleisten venttiilien on oltava kiinni ja ylivuotoventtiilin auki järjestelmää täytettäessä. Kuva 5 Fläkt Woods 9153 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

Liitäntä oikealta Kuva 3 Ylivuotoallas ja pumpun teline (eivät sisälly toimitukseen) Putkien asennus Putkien asennus on annettava putkiasentajan tehtäväksi.

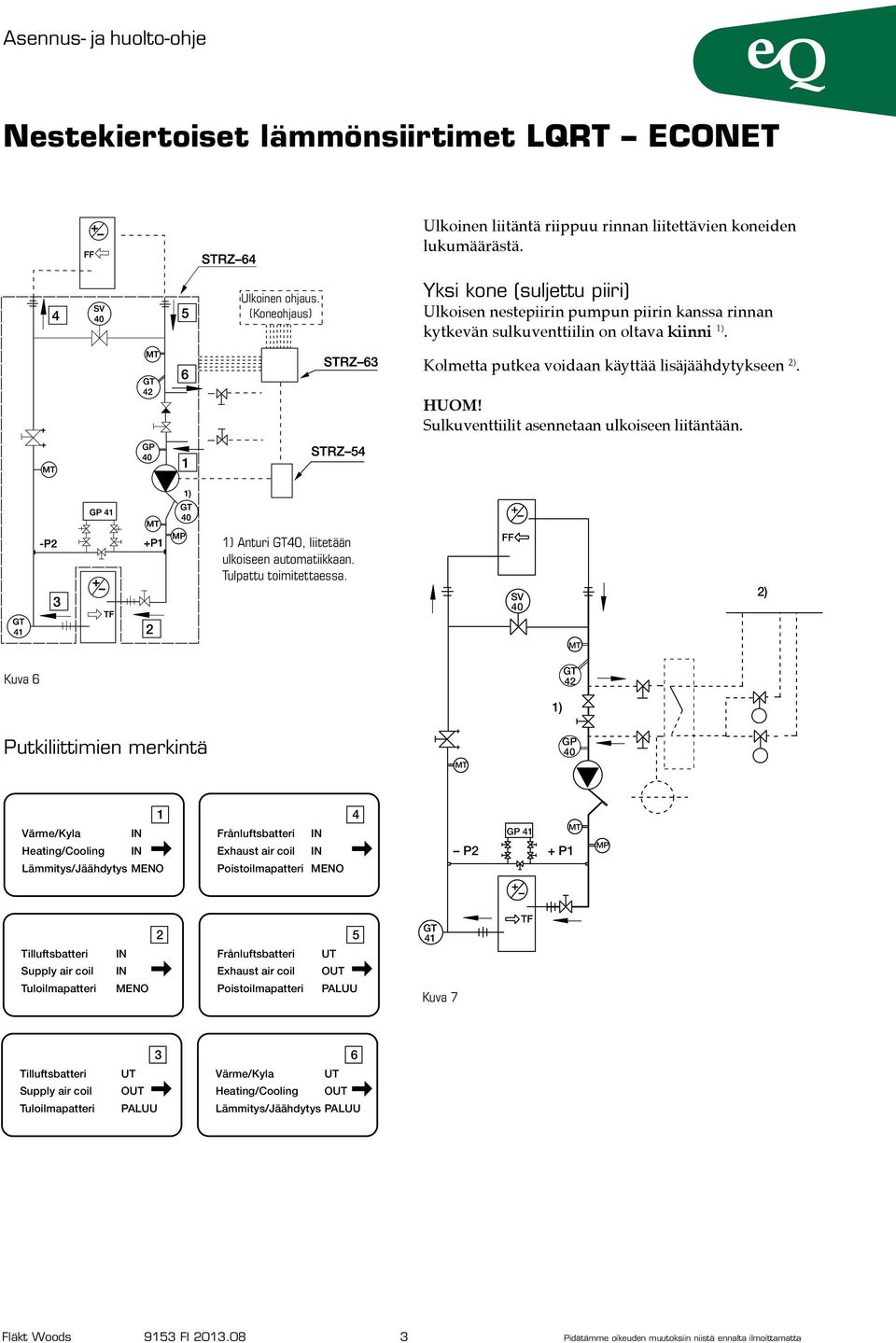

3 Ulkoinen liitäntä riippuu rinnan liitettävien koneiden lukumäärästä. Ulkoinen ohjaus. (Koneohjaus) Yksi kone (suljettu piiri) Ulkoisen nestepiirin pumpun piirin kanssa rinnan kytkevän sulkuventtiilin on oltava kiinni. Kolmetta putkea voidaan käyttää lisäjäähdytykseen 2). Sulkuventtiilit asennetaan ulkoiseen liitäntään. Anturi, liitetään ulkoiseen automatiikkaan. Tulpattu toimitettaessa. 2) Kuva 6 Putkiliittimien merkintä 1 Värme/Kyla IN Heating/Cooling IN Lämmitys/Jäähdytys MENO Frånluftsbatteri IN Exhaust air coil IN Poistoilmapatteri MENO 4 P2 + P1 Tilluftsbatteri Supply air coil Tuloilmapatteri IN IN MENO 2 Frånluftsbatteri Exhaust air coil Poistoilmapatteri 5 UT OUT PALUU Kuva 7 Tilluftsbatteri Supply air coil Tuloilmapatteri 3 UT OUT PALUU 6 Värme/Kyla UT Heating/Cooling OUT Lämmitys/Jäähdytys PALUU Fläkt Woods 9153 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

Sulkuventtiilit asennetaan ulkoiseen liitäntään. Anturi, liitetään ulkoiseen automatiikkaan. Tulpattu toimitettaessa.

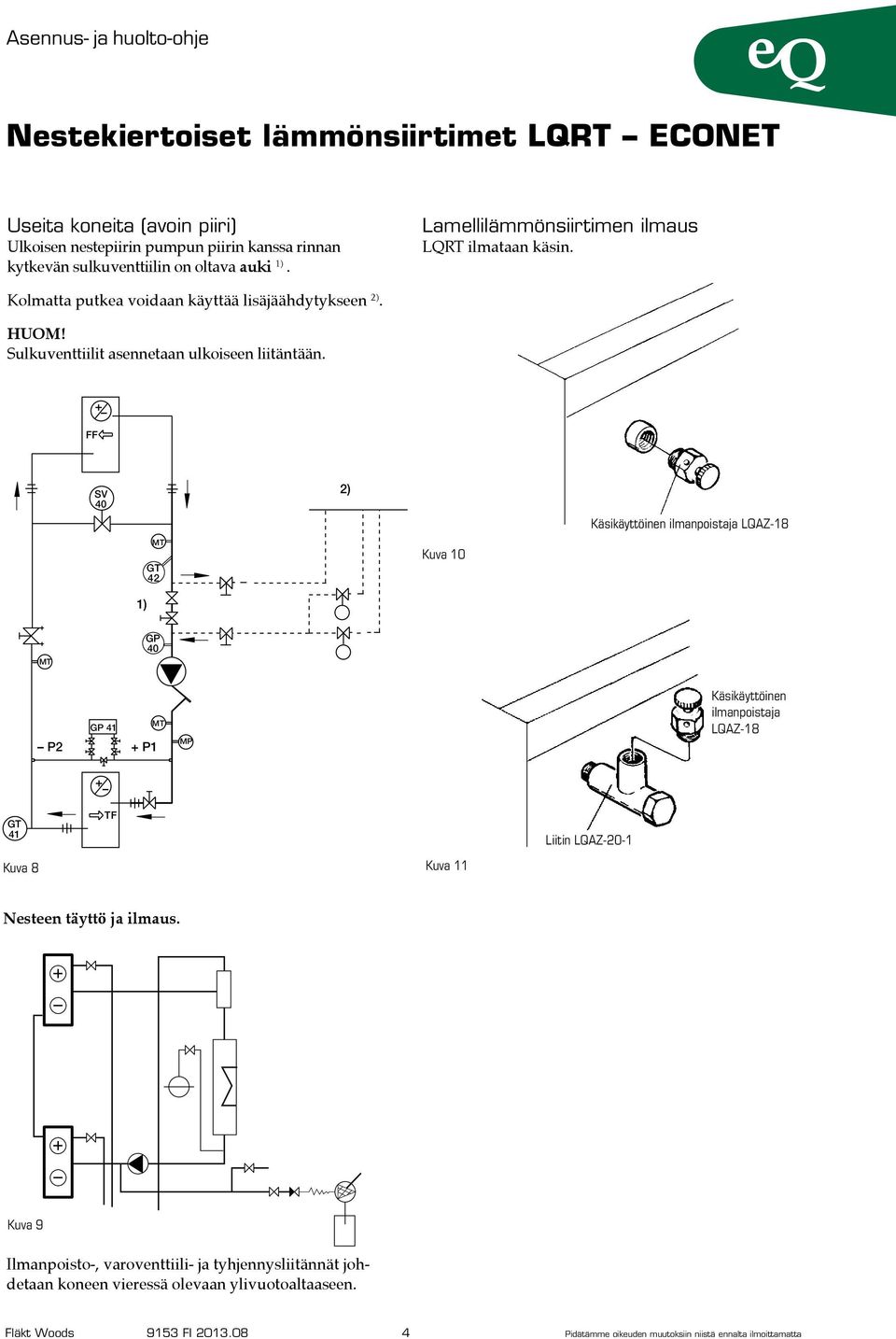

4 Useita koneita (avoin piiri) Ulkoisen nestepiirin pumpun piirin kanssa rinnan kytkevän sulkuventtiilin on oltava auki. Lamellilämmönsiirtimen ilmaus LQRT ilmataan käsin. Kolmatta putkea voidaan käyttää lisäjäähdytykseen 2). Sulkuventtiilit asennetaan ulkoiseen liitäntään. 2) Kuva 10 Käsikäyttöinen ilmanpoistaja LQAZ-18 P2 + P1 Käsikäyttöinen ilmanpoistaja LQAZ-18 Kuva 8 Kuva 11 Liitin LQAZ-20-1 Nesteen täyttö ja ilmaus. Kuva 9 Ilmanpoisto-, varoventtiili- ja tyhjennysliitännät johdetaan koneen vieressä olevaan ylivuotoaltaaseen. Fläkt Woods 9153 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

2) Kuva 10 Käsikäyttöinen ilmanpoistaja LQAZ-18 P2 + P1 Käsikäyttöinen ilmanpoistaja LQAZ-18 Kuva 8 Kuva 11 Liitin LQAZ-20-1 Nesteen täyttö ja ilmaus.

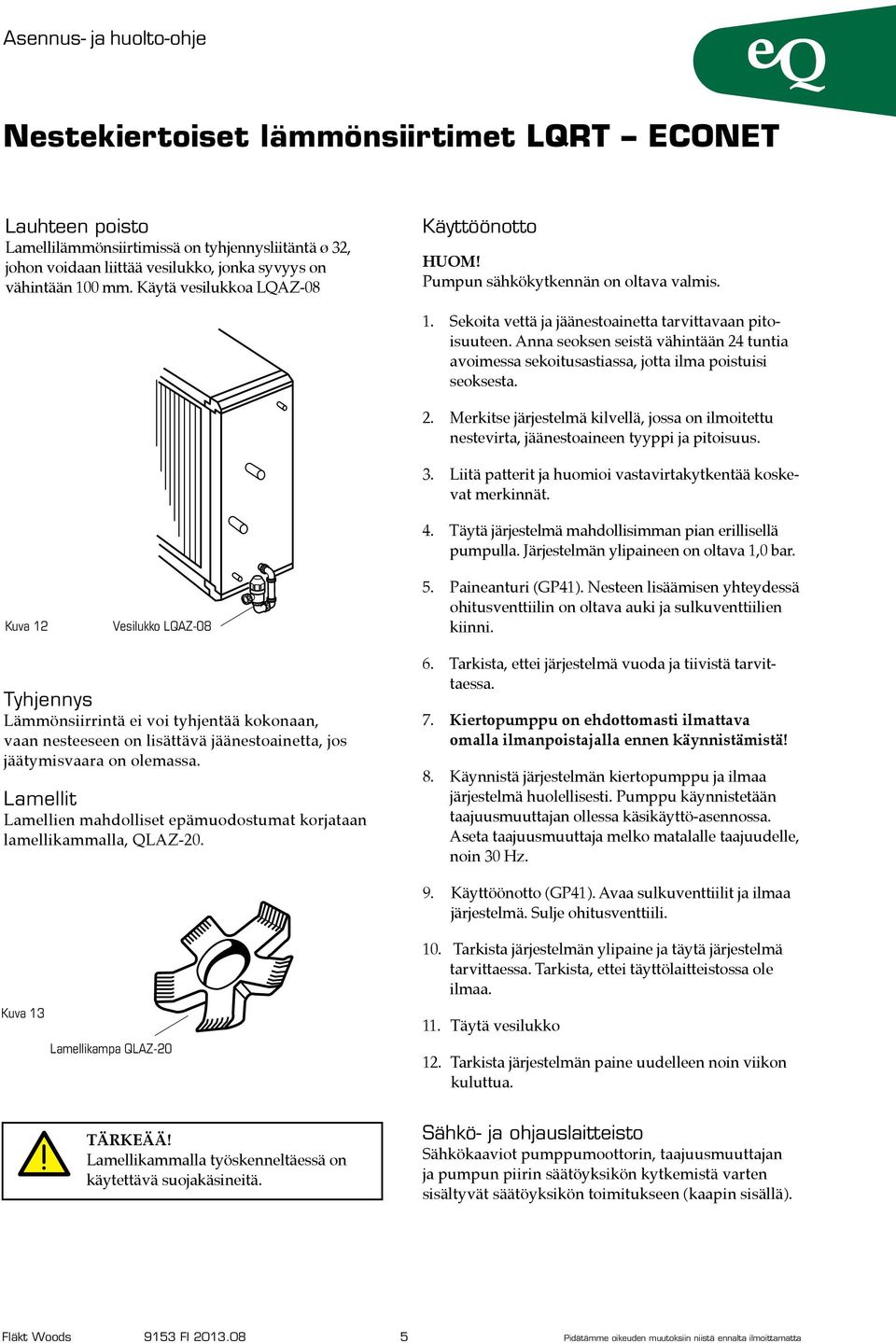

5 Lauhteen poisto Lamellilämmönsiirtimissä on tyhjennysliitäntä ø 32, johon voidaan liittää vesilukko, jonka syvyys on vähintään 100 mm. Käytä vesilukkoa LQAZ-08 Käyttöönotto Pumpun sähkökytkennän on oltava valmis. Kuva 12 Vesilukko LQAZ Sekoita vettä ja jäänestoainetta tarvittavaan pitoisuuteen. Anna seoksen seistä vähintään 24 tuntia avoimessa sekoitusastiassa, jotta ilma poistuisi seoksesta. 2. Merkitse järjestelmä kilvellä, jossa on ilmoitettu nestevirta, jäänestoaineen tyyppi ja pitoisuus. 3. Liitä patterit ja huomioi vastavirtakytkentää koskevat merkinnät. 4. Täytä järjestelmä mahdollisimman pian erillisellä pumpulla. Järjestelmän ylipaineen on oltava 1,0 bar. 5. Paineanturi (). Nesteen lisäämisen yhteydessä ohitusventtiilin on oltava auki ja sulkuventtiilien kiinni. Tyhjennys Lämmönsiirrintä ei voi tyhjentää kokonaan, vaan nesteeseen on lisättävä jäänestoainetta, jos jäätymisvaara on olemassa. Lamellit Lamellien mahdolliset epämuodostumat korjataan lamellikammalla, QLAZ Tarkista, ettei järjestelmä vuoda ja tiivistä tarvittaessa. 7. Kiertopumppu on ehdottomasti ilmattava omalla ilmanpoistajalla ennen käynnistämistä! 8. Käynnistä järjestelmän kiertopumppu ja ilmaa järjestelmä huolellisesti. Pumppu käynnistetään taajuusmuuttajan ollessa käsikäyttö-asennossa. Aseta taajuusmuuttaja melko matalalle taajuudelle, noin 30 Hz. 9. Käyttöönotto (). Avaa sulkuventtiilit ja ilmaa järjestelmä. Sulje ohitusventtiili. Kuva 13 Lamellikampa QLAZ Tarkista järjestelmän ylipaine ja täytä järjestelmä tarvittaessa. Tarkista, ettei täyttölaitteistossa ole ilmaa. 11. Täytä vesilukko 12. Tarkista järjestelmän paine uudelleen noin viikon kuluttua. TÄRKEÄÄ! Lamellikammalla työskenneltäessä on käytettävä suojakäsineitä. Sähkö- ja ohjauslaitteisto Sähkökaaviot pumppumoottorin, taajuusmuuttajan ja pumpun piirin säätöyksikön kytkemistä varten sisältyvät säätöyksikön toimitukseen (kaapin sisällä). Fläkt Woods 9153 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

Anna seoksen seistä vähintään 24 tuntia avoimessa sekoitusastiassa, jotta ilma poistuisi seoksesta. 2. Merkitse järjestelmä kilvellä, jossa on ilmoitettu nestevirta, jäänestoaineen tyyppi ja pitoisuus.
