ECONET PREmium EQ STAZ-74, EQRZ-05, EQL STYZ-74, LQRZ-05 » ASSENUS- JA HUOLTO-OHJE. Nestekiertoinen energiajärjestelmä ECONET Premium
|
|
- Aarne Pääkkönen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

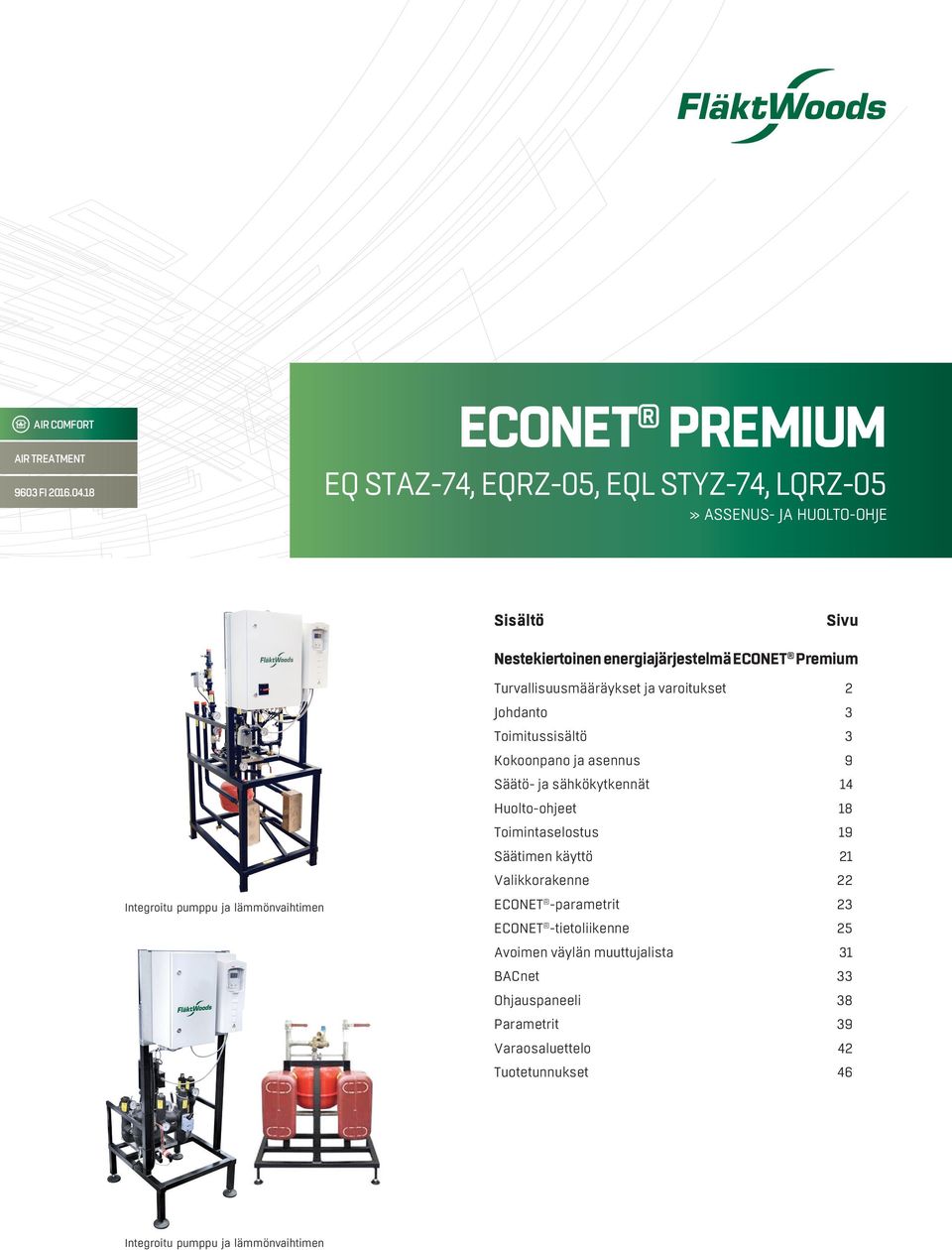

1 AIR COMFORT AIR TREATMENT 9603 FI ECONET PREmium EQ STAZ-74, EQRZ-05, EQL STYZ-74, LQRZ-05» ASSENUS- JA HUOLTO-OHJE sisältö sivu Nestekiertoinen energiajärjestelmä ECONET Premium Integroitu pumppu ja lämmönvaihtimen Turvallisuusmääräykset ja varoitukset 2 Johdanto 3 Toimitussisältö 3 Kokoonpano ja asennus 9 Säätö- ja sähkökytkennät 14 Huolto-ohjeet 18 Toimintaselostus 19 Säätimen käyttö 21 Valikkorakenne 22 ECONET -parametrit 23 ECONET -tietoliikenne 25 Avoimen väylän muuttujalista 31 BACnet 33 Ohjauspaneeli 38 Parametrit 39 Varaosaluettelo 42 Tuotetunnukset 46 Integroitu pumppu ja lämmönvaihtimen

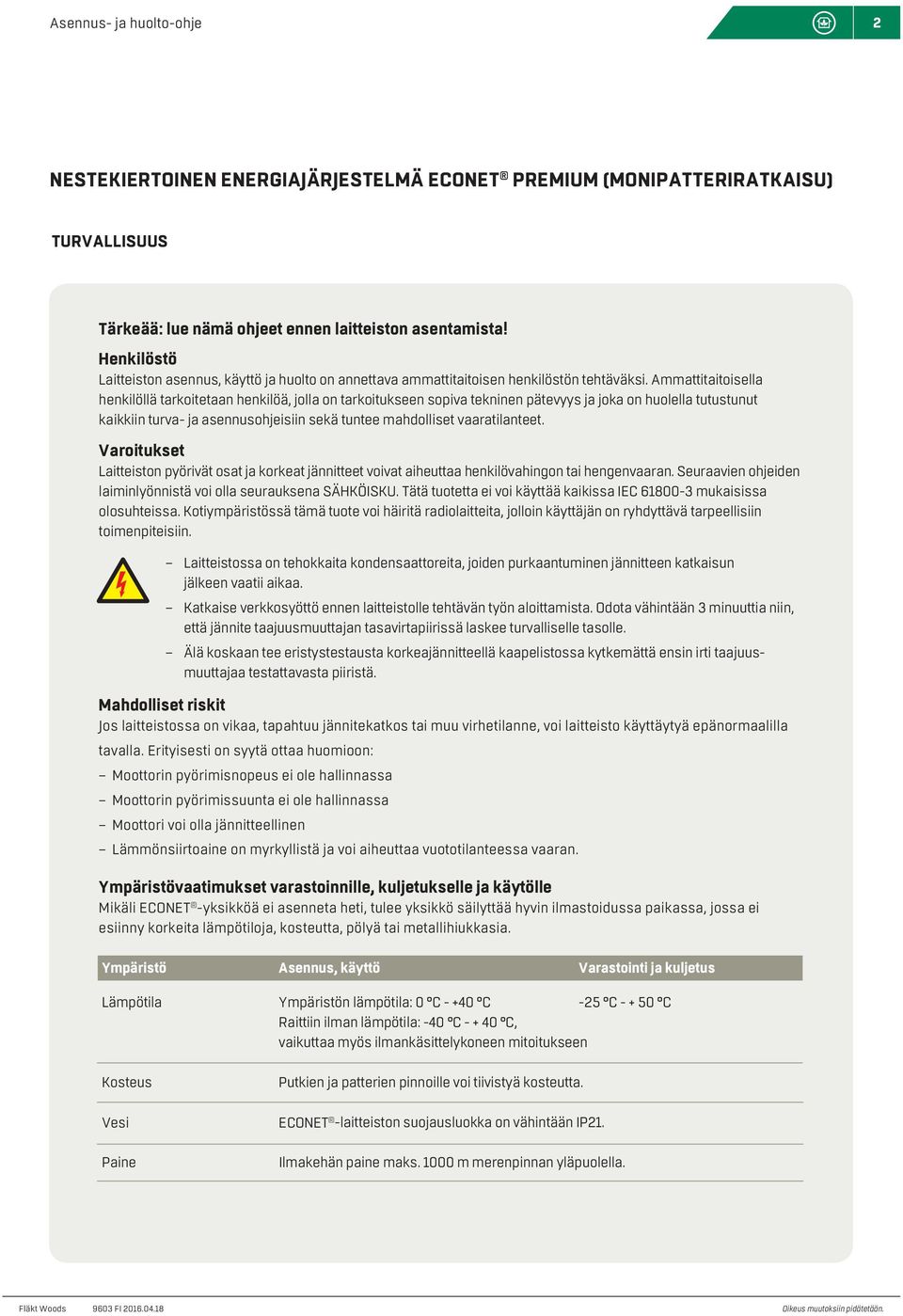

2 Asennus- ja huolto-ohje 2 NEsTEKiERTOiNEN ENERGiAJäRJEsTElmä ECONET PREmium (monipatteriratkaisu) TuRVAllisuus Tärkeää: lue nämä ohjeet ennen laitteiston asentamista! henkilöstö Laitteiston asennus, käyttö ja huolto on annettava ammattitaitoisen henkilöstön tehtäväksi. Ammattitaitoisella henkilöllä tarkoitetaan henkilöä, jolla on tarkoitukseen sopiva tekninen pätevyys ja joka on huolella tutustunut kaikkiin turva- ja asennusohjeisiin sekä tuntee mahdolliset vaaratilanteet. Varoitukset Laitteiston pyörivät osat ja korkeat jännitteet voivat aiheuttaa henkilövahingon tai hengenvaaran. Seuraavien ohjeiden laiminlyönnistä voi olla seurauksena SäHKÖISKU. Tätä tuotetta ei voi käyttää kaikissa IEC mukaisissa olosuhteissa. Kotiympäristössä tämä tuote voi häiritä radiolaitteita, jolloin käyttäjän on ryhdyttävä tarpeellisiin toimenpiteisiin. Laitteistossa on tehokkaita kondensaattoreita, joiden purkaantuminen jännitteen katkaisun jälkeen vaatii aikaa. Katkaise verkkosyöttö ennen laitteistolle tehtävän työn aloittamista. Odota vähintään 3 minuuttia niin, että jännite taajuusmuuttajan tasavirtapiirissä laskee turvalliselle tasolle. älä koskaan tee eristystestausta korkeajännitteellä kaapelistossa kytkemättä ensin irti taajuusmuuttajaa testattavasta piiristä. mahdolliset riskit Jos laitteistossa on vikaa, tapahtuu jännitekatkos tai muu virhetilanne, voi laitteisto käyttäytyä epänormaalilla tavalla. Erityisesti on syytä ottaa huomioon: Moottorin pyörimisnopeus ei ole hallinnassa Moottorin pyörimissuunta ei ole hallinnassa Moottori voi olla jännitteellinen Lämmönsiirtoaine on myrkyllistä ja voi aiheuttaa vuototilanteessa vaaran. Ympäristövaatimukset varastoinnille, kuljetukselle ja käytölle Mikäli ECONET -yksikköä ei asenneta heti, tulee yksikkö säilyttää hyvin ilmastoidussa paikassa, jossa ei esiinny korkeita lämpötiloja, kosteutta, pölyä tai metallihiukkasia. Ympäristö Asennus, käyttö Varastointi ja kuljetus Lämpötila Ympäristön lämpötila: 0 C C -25 C C Raittiin ilman lämpötila: -40 C C, vaikuttaa myös ilmankäsittelykoneen mitoitukseen Kosteus Vesi Paine Putkien ja patterien pinnoille voi tiivistyä kosteutta. ECONET -laitteiston suojausluokka on vähintään IP21. Ilmakehän paine maks m merenpinnan yläpuolella.

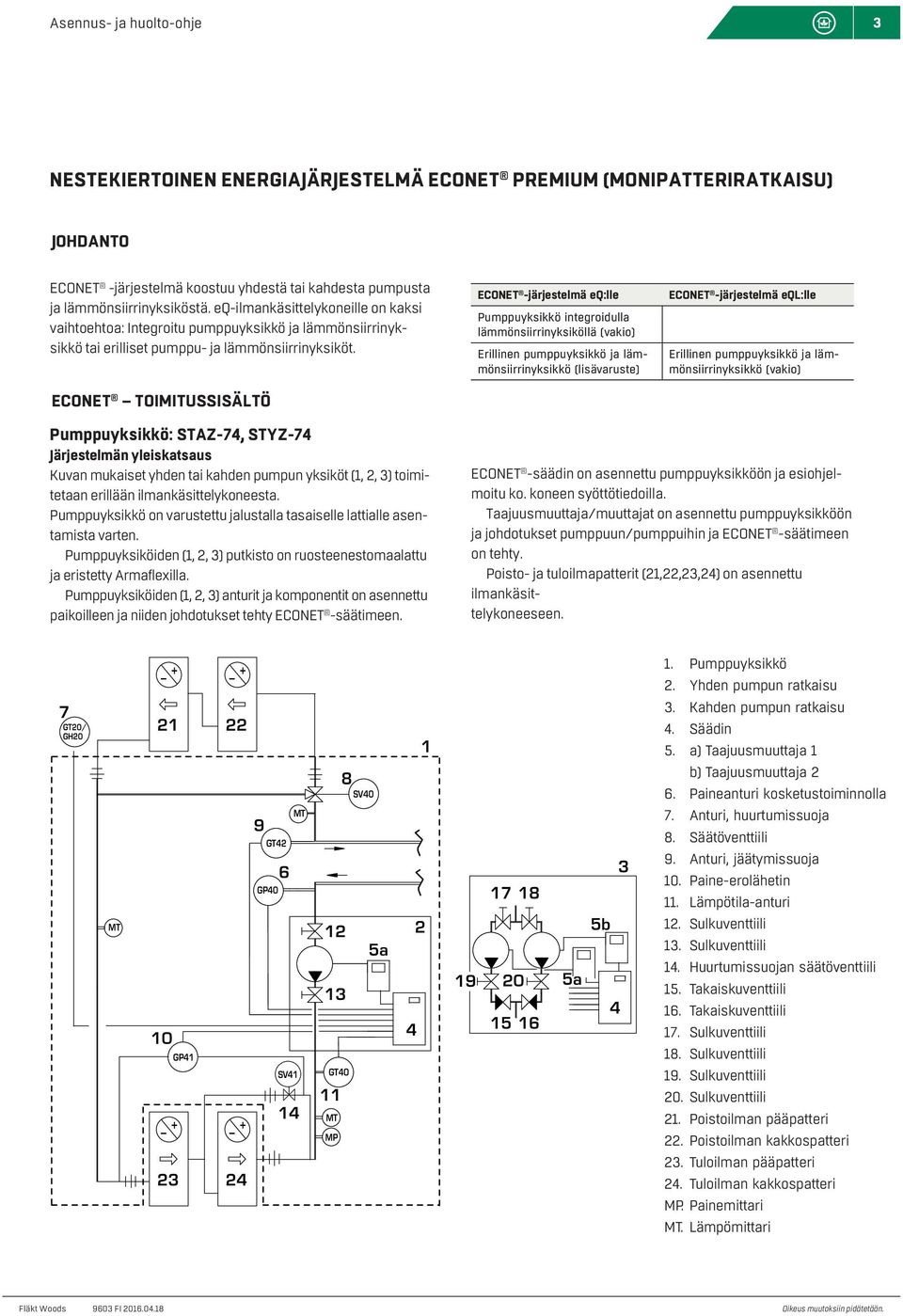

3 Asennus- ja huolto-ohje 3 Johdanto ECONET -järjestelmä koostuu yhdestä tai kahdesta pumpusta ja lämmönsiirrinyksiköstä. eq-ilmankäsittelykoneille on kaksi vaihtoehtoa: Integroitu pumppuyksikkö ja lämmönsiirrinyksikkö tai erilliset pumppu- ja lämmönsiirrinyksiköt. ECONET toimitussisältö ECONET -järjestelmä eq:lle Pumppuyksikkö integroidulla lämmönsiirrinyksiköllä (vakio) Erillinen pumppuyksikkö ja lämmönsiirrinyksikkö (lisävaruste) ECONET -järjestelmä eql:lle Erillinen pumppuyksikkö ja lämmönsiirrinyksikkö (vakio) Pumppuyksikkö: STAZ-74, STYZ-74 Järjestelmän yleiskatsaus Kuvan mukaiset yhden tai kahden pumpun yksiköt (1, 2, 3) toimitetaan erillään ilmankäsittelykoneesta. Pumppuyksikkö on varustettu jalustalla tasaiselle lattialle asentamista varten. Pumppuyksiköiden (1, 2, 3) putkisto on ruosteenestomaalattu ja eristetty Armaflexilla. Pumppuyksiköiden (1, 2, 3) anturit ja komponentit on asennettu paikoilleen ja niiden johdotukset tehty ECONET -säätimeen. ECONET -säädin on asennettu pumppuyksikköön ja esiohjelmoitu ko. koneen syöttötiedoilla. Taajuusmuuttaja/muuttajat on asennettu pumppuyksikköön ja johdotukset pumppuun/pumppuihin ja ECONET -säätimeen on tehty. Poisto- ja tuloilmapatterit (21,22,23,24) on asennettu ilmankäsittelykoneeseen. 7 GT20/ GH20 MT GP GT42 6 MT GP40 SV GT40 11 MT MP 8 SV a a 5b Pumppuyksikkö 2. Yhden pumpun ratkaisu 3. Kahden pumpun ratkaisu 4. Säädin 5. a) Taajuusmuuttaja 1 b) Taajuusmuuttaja 2 6. Paineanturi kosketustoiminnolla 7. Anturi, huurtumissuoja 8. Säätöventtiili 9. Anturi, jäätymissuoja 10. Paine-erolähetin 11. Lämpötila-anturi 12. Sulkuventtiili 13. Sulkuventtiili 14. Huurtumissuojan säätöventtiili 15. Takaiskuventtiili 16. Takaiskuventtiili 17. Sulkuventtiili 18. Sulkuventtiili 19. Sulkuventtiili 20. Sulkuventtiili 21. Poistoilman pääpatteri 22. Poistoilman kakkospatteri 23. Tuloilman pääpatteri 24. Tuloilman kakkospatteri MP. Painemittari MT. Lämpömittari

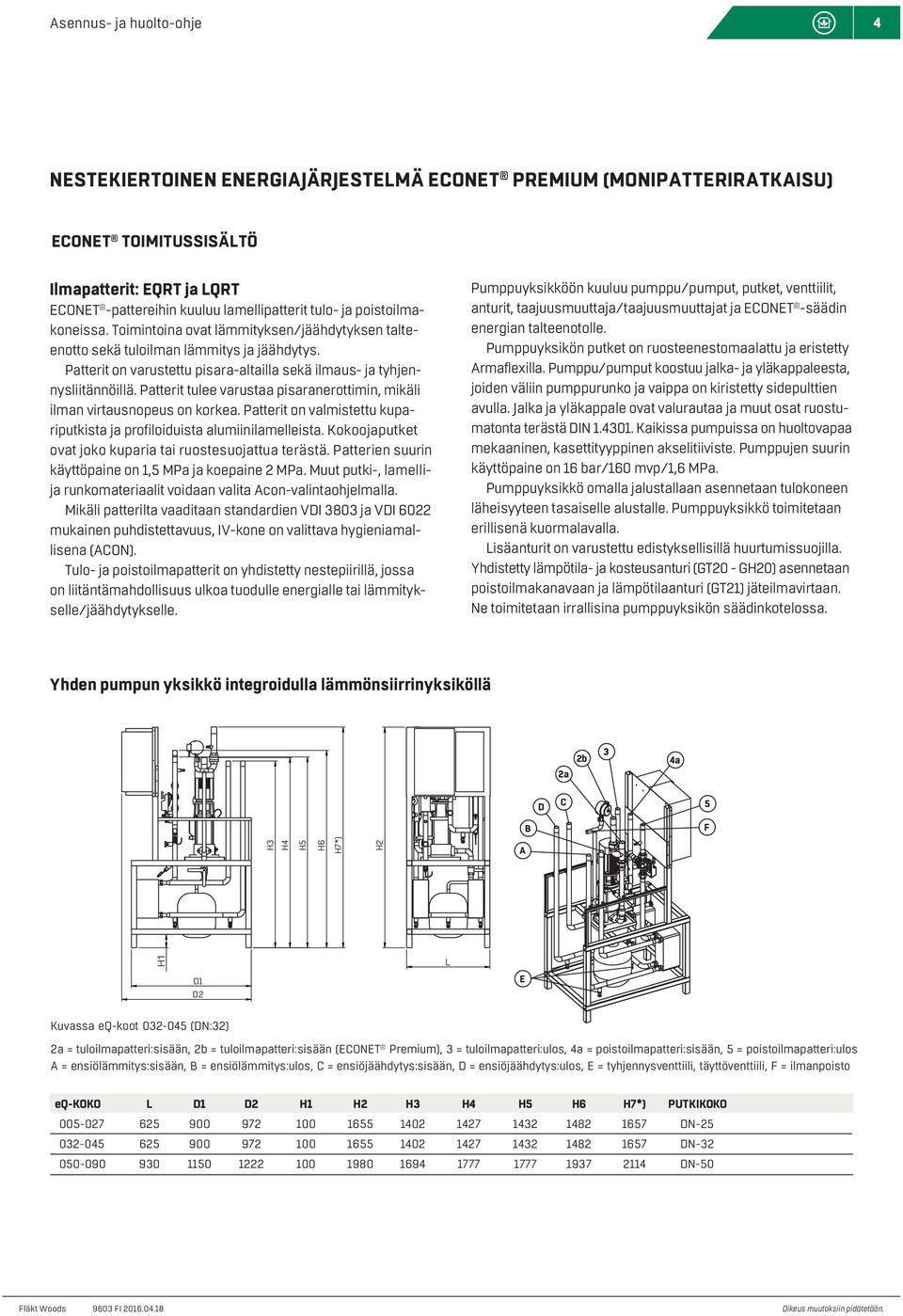

4 Asennus- ja huolto-ohje 4 ECONET toimitussisältö Ilmapatterit: EQRT ja LQRT ECONET -pattereihin kuuluu lamellipatterit tulo- ja poistoilmakoneissa. Toimintoina ovat lämmityksen/jäähdytyksen talteenotto sekä tuloilman lämmitys ja jäähdytys. Patterit on varustettu pisara-altailla sekä ilmaus- ja tyhjennysliitännöillä. Patterit tulee varustaa pisaranerottimin, mikäli ilman virtausnopeus on korkea. Patterit on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. Kokoojaputket ovat joko kuparia tai ruostesuojattua terästä. Patterien suurin käyttöpaine on 1,5 MPa ja koepaine 2 MPa. Muut putki-, lamellija runkomateriaalit voidaan valita Acon-valintaohjelmalla. Mikäli patterilta vaaditaan standardien VDI 3803 ja VDI 6022 mukainen puhdistettavuus, IV-kone on valittava hygieniamallisena (ACON). Tulo- ja poistoilmapatterit on yhdistetty nestepiirillä, jossa on liitäntämahdollisuus ulkoa tuodulle energialle tai lämmitykselle/jäähdytykselle. Pumppuyksikköön kuuluu pumppu/pumput, putket, venttiilit, anturit, taajuusmuuttaja/taajuusmuuttajat ja ECONET -säädin energian talteenotolle. Pumppuyksikön putket on ruosteenestomaalattu ja eristetty Armaflexilla. Pumppu/pumput koostuu jalka- ja yläkappaleesta, joiden väliin pumppurunko ja vaippa on kiristetty sidepulttien avulla. Jalka ja yläkappale ovat valurautaa ja muut osat ruostumatonta terästä DIN Kaikissa pumpuissa on huoltovapaa mekaaninen, kasettityyppinen akselitiiviste. Pumppujen suurin käyttöpaine on 16 bar/160 mvp/1,6 MPa. Pumppuyksikkö omalla jalustallaan asennetaan tulokoneen läheisyyteen tasaiselle alustalle. Pumppuyksikkö toimitetaan erillisenä kuormalavalla. Lisäanturit on varustettu edistyksellisillä huurtumissuojilla. Yhdistetty lämpötila- ja kosteusanturi (GT20 - GH20) asennetaan poistoilmakanavaan ja lämpötilaanturi (GT21) jäteilmavirtaan. Ne toimitetaan irrallisina pumppuyksikön säädinkotelossa. Yhden pumpun yksikkö integroidulla lämmönsiirrinyksiköllä 2a 2b 3 4a D C 5 B F H3 H4 H5 H6 H7*) H2 A H1 L D1 D2 E Kuvassa eq-koot (DN:32) 2a = tuloilmapatteri:sisään, 2b = tuloilmapatteri:sisään (ECONET Premium), 3 = tuloilmapatteri:ulos, 4a = poistoilmapatteri:sisään, 5 = poistoilmapatteri:ulos A = ensiölämmitys:sisään, B = ensiölämmitys:ulos, C = ensiöjäähdytys:sisään, D = ensiöjäähdytys:ulos, E = tyhjennysventtiili, täyttöventtiili, F = ilmanpoisto eq-koko L D1 D2 H1 H2 H3 H4 H5 H6 H7*) PUTKIKOKO DN DN DN-50
5 Asennus- ja huolto-ohje 5 ECONET toimitussisältö Kahden pumpun yksikkö integroidulla lämmönsiirrinyksiköllä 2b 2b 2a 2a 3 3 4a 4a D D C C 5 5 B B F F H2 H2 A A H3 H4 H5 H6 H7*) H3 H4 H5 H6 H7*) H1 H1 D1 D1 D2 D2 L L E E Kuvassa eq-koot (DN:32) 2a = tuloilmapatteri:sisään, 2b = tuloilmapatteri:sisään (ECONET Premium), 3 = tuloilmapatteri:ulos, 4a = poistoilmapatteri:sisään, 5 = poistoilmapatteri:ulos A = ensiölämmitys:sisään, B = ensiölämmitys:ulos, C = ensiöjäähdytys:sisään, D = ensiöjäähdytys:ulos, E = tyhjennysventtiili, täyttöventtiili, F = ilmanpoisto eq-koko L D1 D2 H1 H2 H3 H4 H5 H6 H7*) PUTKIKOKO DN DN / DN-50

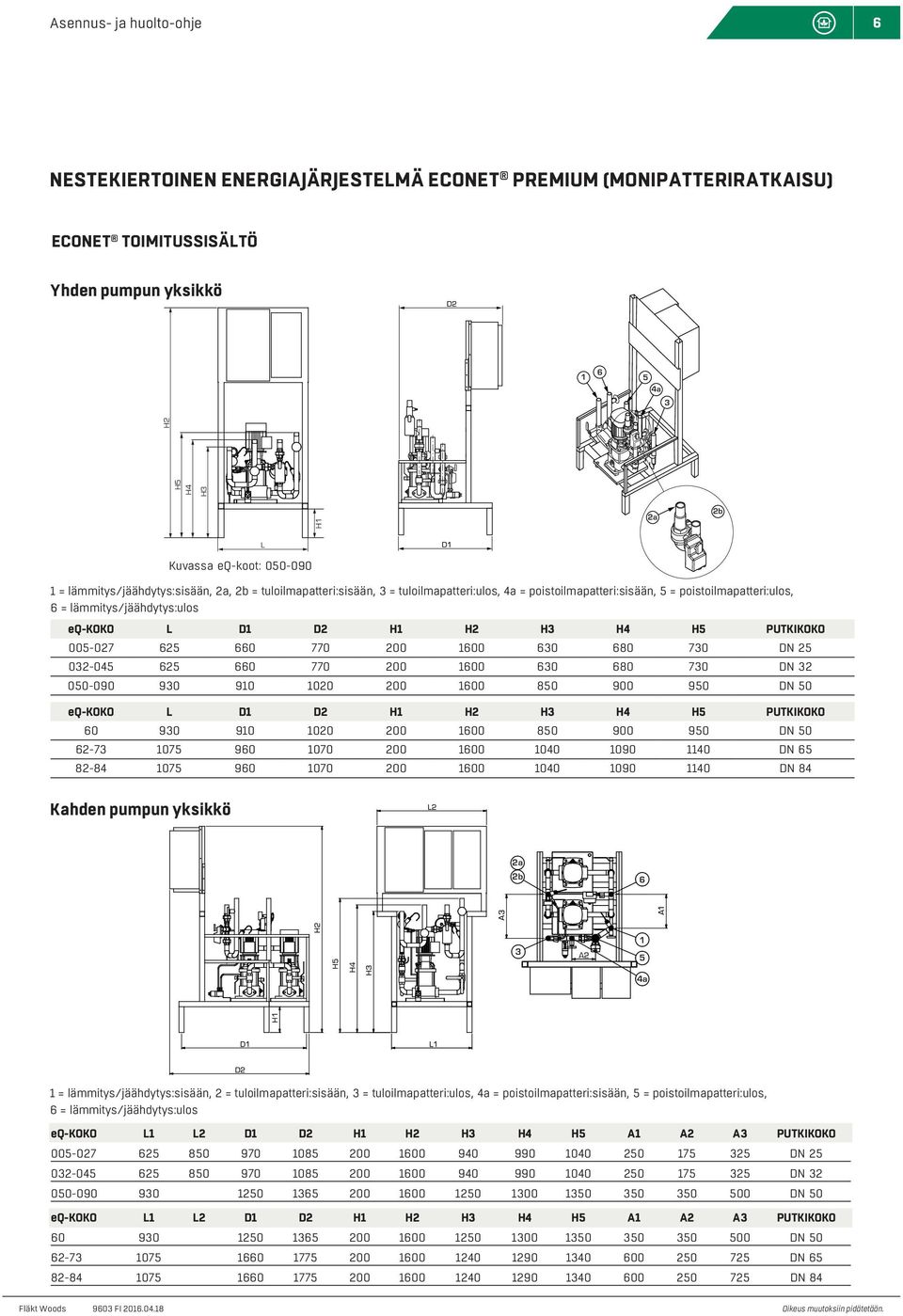

6 Asennus- ja huolto-ohje 6 ECONET toimitussisältö Yhden pumpun yksikkö L L a 4a 4a H2 2 H4 H5 H3 H1 2a 2a 2b 2b Kuvassa eq-koot: L 1 = lämmitys/jäähdytys:sisään, 2a, 2b = tuloilmapatteri:sisään, 3 = tuloilmapatteri:ulos, 4a = poistoilmapatteri:sisään, 5 = poistoilmapatteri:ulos, 6 = lämmitys/jäähdytys:ulos eq-koko L D1 D2 H1 H2 H3 H4 H5 PUTKIKOKO DN DN DN 50 eq-koko L D1 D2 H1 H2 H3 H4 H5 PUTKIKOKO DN DN DN 84 Kahden pumpun yksikkö 2a 2 2b a 4a 1 = lämmitys/jäähdytys:sisään, 2 = tuloilmapatteri:sisään, 3 = tuloilmapatteri:ulos, 4a = poistoilmapatteri:sisään, 5 = poistoilmapatteri:ulos, 6 = lämmitys/jäähdytys:ulos eq-koko L1 L2 D1 D2 H1 H2 H3 H4 H5 A1 A2 A3 PUTKIKOKO DN DN DN 50 eq-koko L1 L2 D1 D2 H1 H2 H3 H4 H5 A1 A2 A3 PUTKIKOKO DN DN DN 84
7 Asennus- ja huolto-ohje 7 ECONET toimitussisältö Lämmönsiirrinyksikkö eqrz-05, lqrz-05 ECONET -lämmönsiirrinyksikkö koostuu yhdestä tai kahdesta levylämmönsiirtimestä ulkoiseen lämmitys- ja/tai jäähdytysjärjestelmään liittämistä varten. Lämmönsiirrinyksikkö toimitetaan vakiona integroituna ECONET -pumppuyksikköön tai erillisenä (Lisävaruste), ks. sivu 4 ja 5. Lämmönsiirtimet on valmistettu ruostumattomasta teräksestä AISI 316, ja juotokset on tehty puhtaalla kuparilla. Putket on valmistettu korkeaan paineeseen soveltuvasta teräksestä ja maalattu ruosteenestomaalilla. Sen jälkeen ne on eristetty Armaflexillä. Tyypillinen nimellispaine on 31 baria (450 psi) ja tyypillinen nimellislämpötila 225 C (437 F). Lämmönsiirtimien, ECONET -pumppuyksikön ja ulkoisten putkiasennusten painehäviö ei saa ylittää 40 kpa:n kokonaispainehäviötä maksiminestevirtaamalla. Jos painehäviö kuitenkin on suurempi (esim. pitkä matka eri komponenttien välillä), tämä on otettava huomioon järjestelmää mitoitettaessa (paisuntasäiliön koko). Putkiyhteet, koot DN25-DN50, ovat sisäkierteellisiä. Ensiöpuolen putkiyhteet, koot DN25-DN50, levylämmönsiirtimien suuntaan ovat ulkokierteellisiä. Putkikoot DN65 ja DN80 liitetään laippaliitoksin. Toimitukseen kuuluvan varoventtiilin avautumispaine on 4,0 baria. Erilliset ECONET -lämmönsiirrinyksiköiden kaikki koot toimitetaan juuri kyseiseen laitekokonaisuuteen valmistetulla, lattialle sijoitettavalla alustalla. Yksikkö toimitetaan erillisellä kuormalavalla. Pakkaus ECONET -nestelämmönsiirrinyksikkö pakataan kuljetuksen ajaksi tarkoituksenmukaisesti. Pakkaus on kokonaisuudessaan ympäristöystävällistä ja kierrätettävää materiaalia. eq tai eql KOKO bb LIITÄNTÄ DN MAKS. L mm MAKS. K mm MAKS. S mm eq eq eq eq eql eql 62, eql 64, 73, eql 82, H H B B D D Kuvassa koko EQL 82,84 Yhdysrakenteinen pumppu ja ECONET -lämmönsiirrinyksikkö: STAZ-74 + EQRZ-05 ja STYZ-74 + LQRZ-05 Pumppuyksikkö ja lämmönsiirrinyksikkö on myös saatavana yhtenä yksikkönä eq-mallistoon. 1. Levylämmönsiirtimet lisälämpöä ja lisäjäähdytystä varten 2. Putket ECONET -pumppuyksikölle 3. Sulkuventtiilit 4. Tyhjennysventtiili, täyttöventtiili 5. Erikoisvalmisteinen jalusta 6. Paisuntasäiliö ja varoventtiili Jokainen putki on merkitty tarvittavin kytkentätiedoin.
8 Asennus- ja huolto-ohje 8 ECONET toimitussisältö Energian talteenoton säädin, taajuusmuuttaja ja anturit ECONET -piirin nestevirtausta säädetään pumpun taajuusmuuttajalla ja ECONET -säätimellä. Säädin on varustettu ohjelmistolla, joka optimoi piirin nestevirtauksen kussakin käyttötilanteessa. Säätimen ohjelmisto sisältää suojaus- ja hälytystoiminnot. Säädin on yhteensopiva LonWorksin, Backnetin ja Modbusin kanssa. Modbus-tietoliikenne on säätimen sisäinen toiminto ja Backnet- ja LonWorks-kortti on valittavissa säätimeen lisätarvikkeena. Säädin on asennettu pumppuyksikköön ja ohjelmoitu ko. projektin tiedoilla. Pumpun taajuusmuuttaja on asennettu pumppuyksikköön ja johdotus ECONET -säätimelle ja pumpulle ovat valmiina. Tarvittavat komponentit, kuten pumppuyksikön paine- ja lämpötila-anturit, sisältyvät toimitukseen. Toimitussisällön mukaiset komponentit on asennettu ja johdotukset on tehty ECONET -säätimelle ja taajuusmuuttajalle valmiiksi. Mahdollisesti tilatut energian talteenoton hyötysuhteen laskemiseen tarvittavat lisäkomponentit/ anturit sisältyvät toimitukseen, mutta niiden asennus ja johdotus on tehtävä paikan päällä (AU) (ei sisälly Fläkt Woodsin toimitukseen). Pakkaus Kuljetuspakkaus suojaa ECONET -yksikköä kuljetuksen aikana. Pakkaus on täysin ympäristöystävällinen ja se voidaan toimittaa lajiteltuihin jätteisiin. Käyttöönotto Jotta ECONET -energiantalteenoton varma ja optimaalinen toiminta voidaan taata, on auktorisoidun ja koulutetun henkilöstön suoritettava jokaisen ECONET -järjestelmän käyttöönotto ja käyttökoulutus. ECONET -järjestelmän käyttöönotto voidaan tilata Fläkt Woodsilta, ks. tilaustunnukset.
9 Asennus- ja huolto-ohje 9 ECONET asennus Pakkauksen purku Toimituksen tarkastus Tarkasta mahdolliset kuljetusvauriot. Tarkasta, että tuotekilvissä olevat tuotetunnukset ovat vaati musten mukaiset. Tarkasta, että toimitetut komponentit vastaavat tilattua. Tarkasta, että pumppuyksikön tunnus(staz-74, STYZ-74) on ECONET -säätimen kotelossa. ECONET -lämmönsiirrinyksikön (EQRZ-05, LQRZ-05) koodi on merkitty toiseen lämmönsiirtimistä. Asennusohje Työmaalla putki-, automaatio- ja sähköurakoitsijoiden työtehtäviä ovat Pumppuyksikön asennus lopulliseen sijoituspaikkaansa, putkityöt ja kytkennät tulo- ja poistopatterien ja pumppuyksikön välille, putkityöt ja kytkennät nestelämmönsiirtimien ja pumppuyksikön välille. Dokumentaation mukaisen ulkoisen energialähteen liittämiseksi tarvittavien komponenttien asennus. Järjestelmän täyttö ja ilmaus. Virransyöttö ECONET -säätimen kytkimelle. ECONET -säätimen ja ilmankäsittelykoneen säätimen välinen kytkentä. Ilmavirta-anturin (tuloilma) ja ECONET -säätimen välinen johdotus. Putkien asennus ulkoisesta energialähteestä. Laitteet ja säätimet lisälämmitystä ja -jäähdytystä varten (SV30, SV50). Lisätoiminnot (lisävaruste) Jos ECONET -pumppuyksikkö ja lämmönsiirrinyksikkö toimitetaan erikseen, yksiköiden väliset putket asentaa urakoitsija (ks. liitäntä 6 ja 1 alla). Lisätoiminnot edistykselliseen huurtumissuojaukseen: Huurtumissuoja-anturien asennus ja johdotus sekä yhdistetyn kosteus- ja lämpötila-anturin (GH20 - GT20) asennus ja johdotus poistoilmalle ja lämpötila-anturin (GT21) asennus ja johdotus jäteilmalle. Energianlaskennalla: energian talteenoton hyötysuhteen laskentaan toimitettujen antureiden asennus ja johdotus, GT00, GT10, GT20, GT30, GT21, ilmavirta-anturi (poistoilma). Muuta: ECONET -järjestelmän käyttöönotto. Ilmankäsittelykoneen venttiilit, SV 30, SV 50 jne.

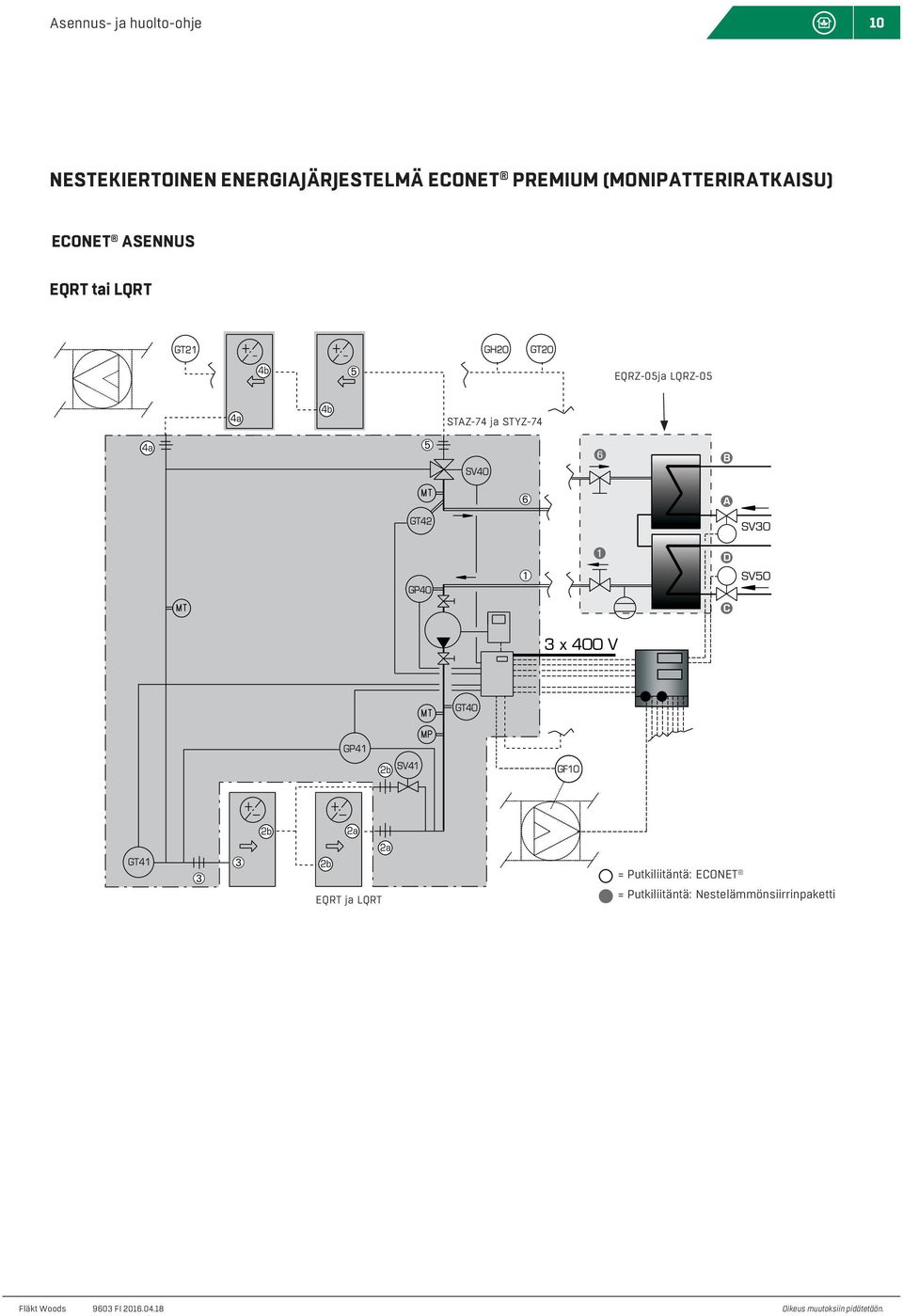

10 Asennus- ja huolto-ohje 10 NEsTEKiERTOiNEN ENERGiAJäRJEsTElmä ECONET PREmium (monipatteriratkaisu) ECONET AsENNus EQRT tai lqrt EQRZ-05ja LQRZ-05 STAZ-74 ja STYZ-74 EQRT ja LQRT = Putkiliitäntä: ECONET = Putkiliitäntä: Nestelämmönsiirrinpaketti

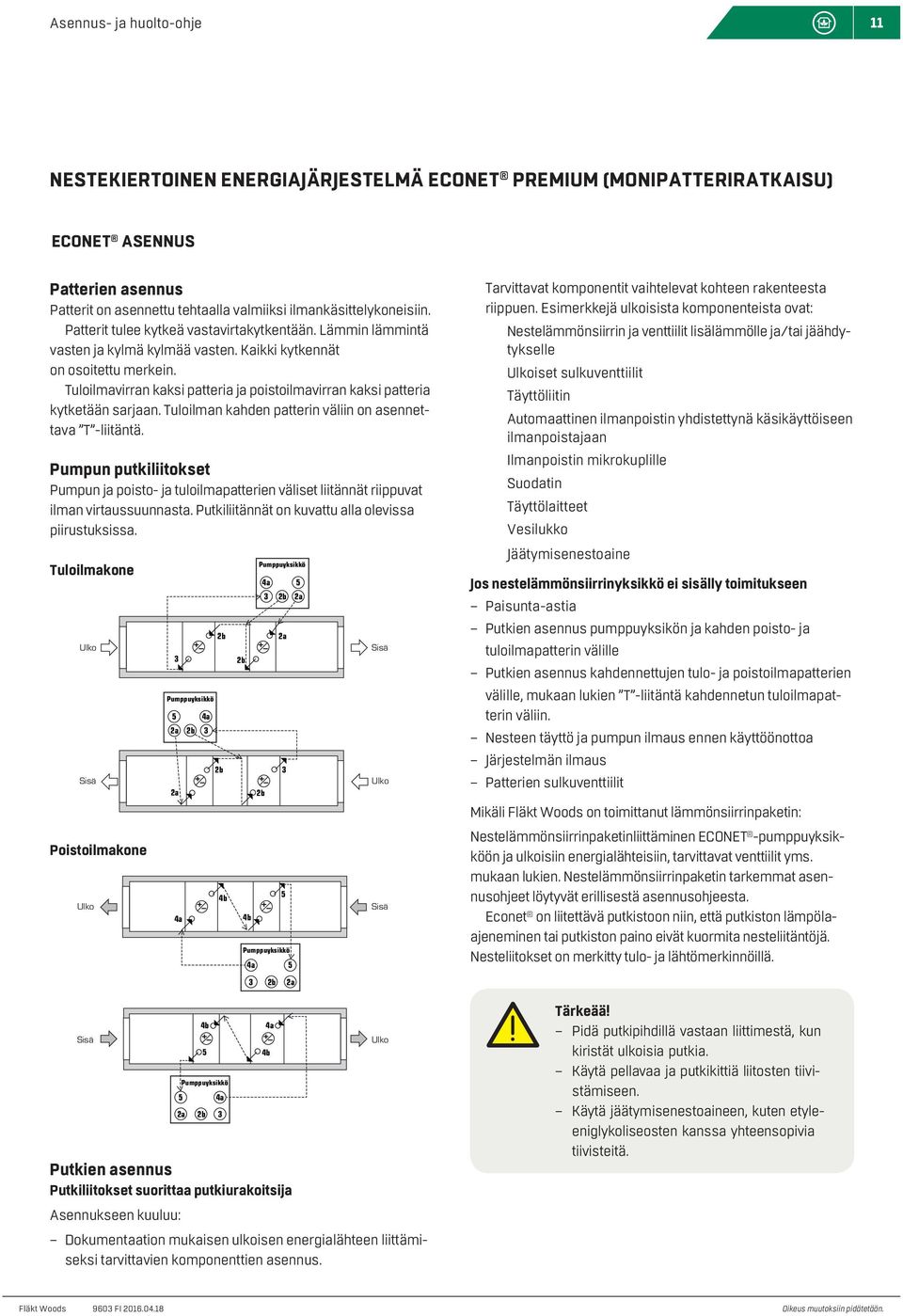

11 Asennus- ja huolto-ohje 11 NEsTEKiERTOiNEN ENERGiAJäRJEsTElmä ECONET PREmium (monipatteriratkaisu) ECONET AsENNus Sisä Ulko Patterien asennus Patterit on asennettu tehtaalla valmiiksi ilmankäsittelykoneisiin. Patterit tulee kytkeä vastavirtakytkentään. Lämmin lämmintä vasten ja kylmä kylmää vasten. Kaikki kytkennät on osoitettu merkein. Tuloilmavirran kaksi patteria ja poistoilmavirran kaksi patteria kytketään sarjaan. Tuloilman kahden patterin väliin on asennettava T -liitäntä. Pumpun putkiliitokset Pumpun ja poisto- ja tuloilmapatterien väliset liitännät riippuvat ilman virtaussuunnasta. Putkiliitännät on kuvattu alla olevissa piirustuksissa. Tuloilmakone Ulko Sisä Poistoilmakone Ulko Sisä 3 Pumppuyksikkö 4a 5 3 2b 2a 2b 2a + + 2b Pumppuyksikkö 5 4a 2a 2b 3 2a 4a 5 2a 2b + + 2b + Putkien asennus Putkiliitokset suorittaa putkiurakoitsija Asennukseen kuuluu: Dokumentaation mukaisen ulkoisen energialähteen liittämiseksi tarvittavien komponenttien asennus. 4a b 2a 4b 4a b Pumppuyksikkö 2b 4a 3 4b + Pumppuyksikkö 4b Sisä Ulko Sisä Ulko Ulko Sisä Tarvittavat komponentit vaihtelevat kohteen rakenteesta riippuen. Esimerkkejä ulkoisista komponenteista ovat: Nestelämmönsiirrin ja venttiilit lisälämmölle ja/tai jäähdytykselle Ulkoiset sulkuventtiilit Täyttöliitin Automaattinen ilmanpoistin yhdistettynä käsikäyttöiseen ilmanpoistajaan Ilmanpoistin mikrokuplille Suodatin Täyttölaitteet Vesilukko Jäätymisenestoaine Jos nestelämmönsiirrinyksikkö ei sisälly toimitukseen 4b 5 + Paisunta-astia + Sisä 4a 4b Putkien asennus pumppuyksikön ja kahden poisto- ja Pumppuyksikkö tuloilmapatterin välille 4a 5 Putkien asennus kahdennettujen tulo- ja poistoilmapatterien 3 2b 2a välille, mukaan lukien T -liitäntä kahdennetun tuloilmapatterin väliin. 4b 4a + Nesteen täyttö ja + pumpun ilmaus ennen käyttöönottoa Ulko 5 4b Järjestelmän ilmaus Pumppuyksikkö Patterien sulkuventtiilit 5 4a Mikäli Fläkt Woods 2a 2b on 3 toimittanut lämmönsiirrinpaketin: Nestelämmönsiirrinpaketinliittäminen ECONET -pumppuyksikköön ja ulkoisiin energialähteisiin, tarvittavat venttiilit yms. mukaan lukien. Nestelämmönsiirrinpaketin tarkemmat asennusohjeet löytyvät erillisestä asennusohjeesta. Econet on liitettävä putkistoon niin, että putkiston lämpölaajeneminen tai putkiston paino eivät kuormita nesteliitäntöjä. Nesteliitokset on merkitty tulo- ja lähtömerkinnöillä. Tärkeää! Pidä putkipihdillä vastaan liittimestä, kun kiristät ulkoisia putkia. Käytä pellavaa ja putkikittiä liitosten tiivistämiseen. Käytä jäätymisenestoaineen, kuten etyleeniglykoliseosten kanssa yhteensopivia tiivisteitä.
12 Asennus- ja huolto-ohje 12 NEsTEKiERTOiNEN ENERGiAJäRJEsTElmä ECONET PREmium (monipatteriratkaisu) ECONET AsENNus Kilvissä on ilmoitettu: Kumpi levylämmönsiirtimistä on lämmitystä ja kumpi jäähdytystä varten. Tulo- ja lähtöliitäntä ko. siirtimen ensiöpuolella (lämmitys ja jäähdytys). Putket, jotka kytketään ECONET -pumppuyksikköön. huomaa! Jos ECONET -lämmönsiirrinyksikköä ei ole integroitu ECONET -yksikköön, järjestelmään tarvitaan ylimääräinen varoventtiili. huomaa! Ilmausventtiili tulee asentaa järjestelmän korkeimpaan kohtaan. Yleisiä ohjeita Yleisten ohjeiden ja asennusvaatimusten laiminlyönti saattaa aiheuttaa laitteiston vahingoittumisvaaran tai puutteellisen toiminnan. Järjestelmän huuhtelu ECONET -pumppuyksiköt on puhdistettu ja huuhdeltu tehtaalla. Suosittelemme, että pumppuyksikkö ei ole kytkettynä, kun muu putkisto huuhdellaan eikä pumppua P40 käytetä putkiston huuhteluun. On erityisen tärkeää poistaa huuhtelu-/pesuliuos kokonaan järjestelmästä ennen lämmönsiirtoaineentäyttämistä, koska muuten pesuliuoksen ja lämmönsiirtoaineen välillä voi tapahtua kemiallisia reaktioita ja vesi-etyleeniglykoliseoksen laimenemista. Pattereita ei voi tyhjentää täysin, joten niitä ei tule altistaa kylmälle, ennen kuin niihin on lisätty lämmönsiirtoainetta. Putkiasennusten jälkeen ECONET -siirtimet tulee suojata kondenssilta eristämällä ensiöpuolen järjestelmiin liittyvät putket. ECONET lämmönsiirrinyksikön sulkuventtiilien on oltava auki, kun järjestelmä toimii normaalisti. ECONET on kytkettävä putkistoon niin, että laajenemisvoimat tai putkiston oma paino eivät kuormita nesteliitäntöjä. Nesteliitäntöihin on merkitty tulo ja lähtö. Ilmaus-, varoventtiili- ja tyhjennysliitännät on johdettu keräysastiaan koneen vieressä. Tärkeää! Pidä putkiliitokset paikallaan putkipihdeillä kiristäessäsi ulkopuoliset putket. Käytä pellavaa (hamppua) ja tiivistysliimaa lukitaksesi liitokset. Käytä tiivisteitä, jotka soveltuvat pakkasnesteille, kuten etyleeniglykoliliuoksille. Täyttö Optimaalinen lämmöntalteenoton varmistamiseksi suosittelemme valmiiksi sekoitettua % etyleeniglykoliseosta. Pumpussa saa käyttää enintään 40 % etyleeniglykoliseosta. P40-pumppua ei saa käyttää järjestelmän täytön aikana. Käytä erillistä täyttöjärjestelmää, kuten takaiskuventtiilillä varustettua pumppua, esim. käsipumppu. Täytä, kunnes pumpun imupuolen staattinen paine on 1 1,5 bar pumpun kavitaatiovaaran välttämiseksi. Integroidulla siirrinpaketilla varustetun pumppuyksikön Econetpiirin täyttäminen, katso kohta E sivuilla 4-5. Jos siirrinpaketti on erillinen, katso kohta 4 sivulla 7.

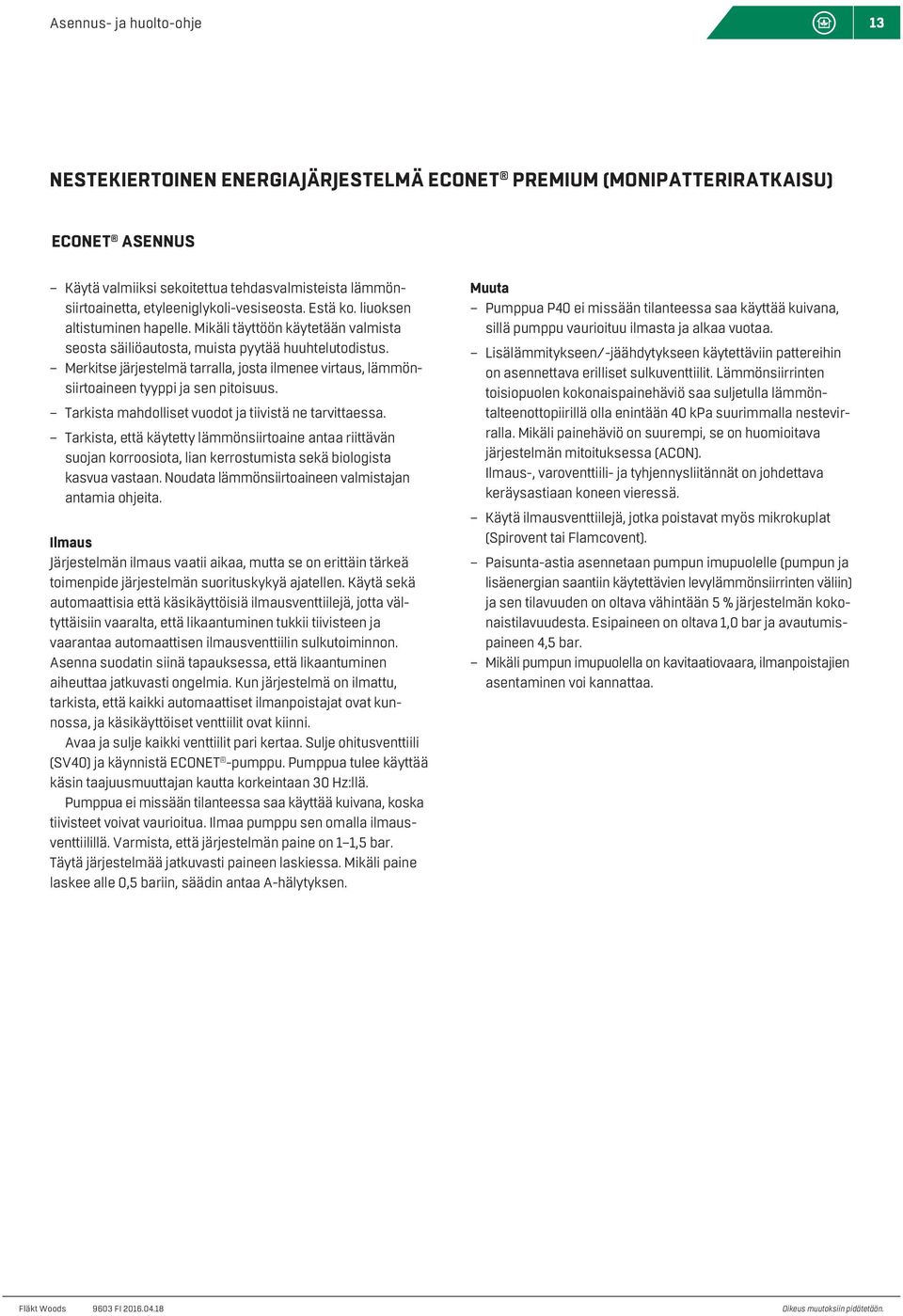

13 Asennus- ja huolto-ohje 13 ECONET asennus Käytä valmiiksi sekoitettua tehdasvalmisteista lämmönsiirtoainetta, etyleeniglykoli-vesiseosta. Estä ko. liuoksen altistuminen hapelle. Mikäli täyttöön käytetään valmista seosta säiliöautosta, muista pyytää huuhtelutodistus. Merkitse järjestelmä tarralla, josta ilmenee virtaus, lämmönsiirtoaineen tyyppi ja sen pitoisuus. Tarkista mahdolliset vuodot ja tiivistä ne tarvittaessa. Tarkista, että käytetty lämmönsiirtoaine antaa riittävän suojan korroosiota, lian kerrostumista sekä biologista kasvua vastaan. Noudata lämmönsiirtoaineen valmistajan antamia ohjeita. Ilmaus Järjestelmän ilmaus vaatii aikaa, mutta se on erittäin tärkeä toimenpide järjestelmän suorituskykyä ajatellen. Käytä sekä automaattisia että käsikäyttöisiä ilmausventtiilejä, jotta vältyttäisiin vaaralta, että likaantuminen tukkii tiivisteen ja vaarantaa automaattisen ilmausventtiilin sulkutoiminnon. Asenna suodatin siinä tapauksessa, että likaantuminen aiheuttaa jatkuvasti ongelmia. Kun järjestelmä on ilmattu, tarkista, että kaikki automaattiset ilmanpoistajat ovat kunnossa, ja käsikäyttöiset venttiilit ovat kiinni. Avaa ja sulje kaikki venttiilit pari kertaa. Sulje ohitusventtiili (SV40) ja käynnistä ECONET -pumppu. Pumppua tulee käyttää käsin taajuusmuuttajan kautta korkeintaan 30 Hz:llä. Pumppua ei missään tilanteessa saa käyttää kuivana, koska tiivisteet voivat vaurioitua. Ilmaa pumppu sen omalla ilmausventtiilillä. Varmista, että järjestelmän paine on 1 1,5 bar. Täytä järjestelmää jatkuvasti paineen laskiessa. Mikäli paine laskee alle 0,5 bariin, säädin antaa A-hälytyksen. Muuta Pumppua P40 ei missään tilanteessa saa käyttää kuivana, sillä pumppu vaurioituu ilmasta ja alkaa vuotaa. Lisälämmitykseen/-jäähdytykseen käytettäviin pattereihin on asennettava erilliset sulkuventtiilit. Lämmönsiirrinten toisiopuolen kokonaispainehäviö saa suljetulla lämmöntalteenottopiirillä olla enintään 40 kpa suurimmalla nestevirralla. Mikäli painehäviö on suurempi, se on huomioitava järjestelmän mitoituksessa (ACON). Ilmaus-, varoventtiili- ja tyhjennysliitännät on johdettava keräysastiaan koneen vieressä. Käytä ilmausventtiilejä, jotka poistavat myös mikrokuplat (Spirovent tai Flamcovent). Paisunta-astia asennetaan pumpun imupuolelle (pumpun ja lisäenergian saantiin käytettävien levylämmönsiirrinten väliin) ja sen tilavuuden on oltava vähintään 5 % järjestelmän kokonaistilavuudesta. Esipaineen on oltava 1,0 bar ja avautumispaineen 4,5 bar. Mikäli pumpun imupuolella on kavitaatiovaara, ilmanpoistajien asentaminen voi kannattaa.

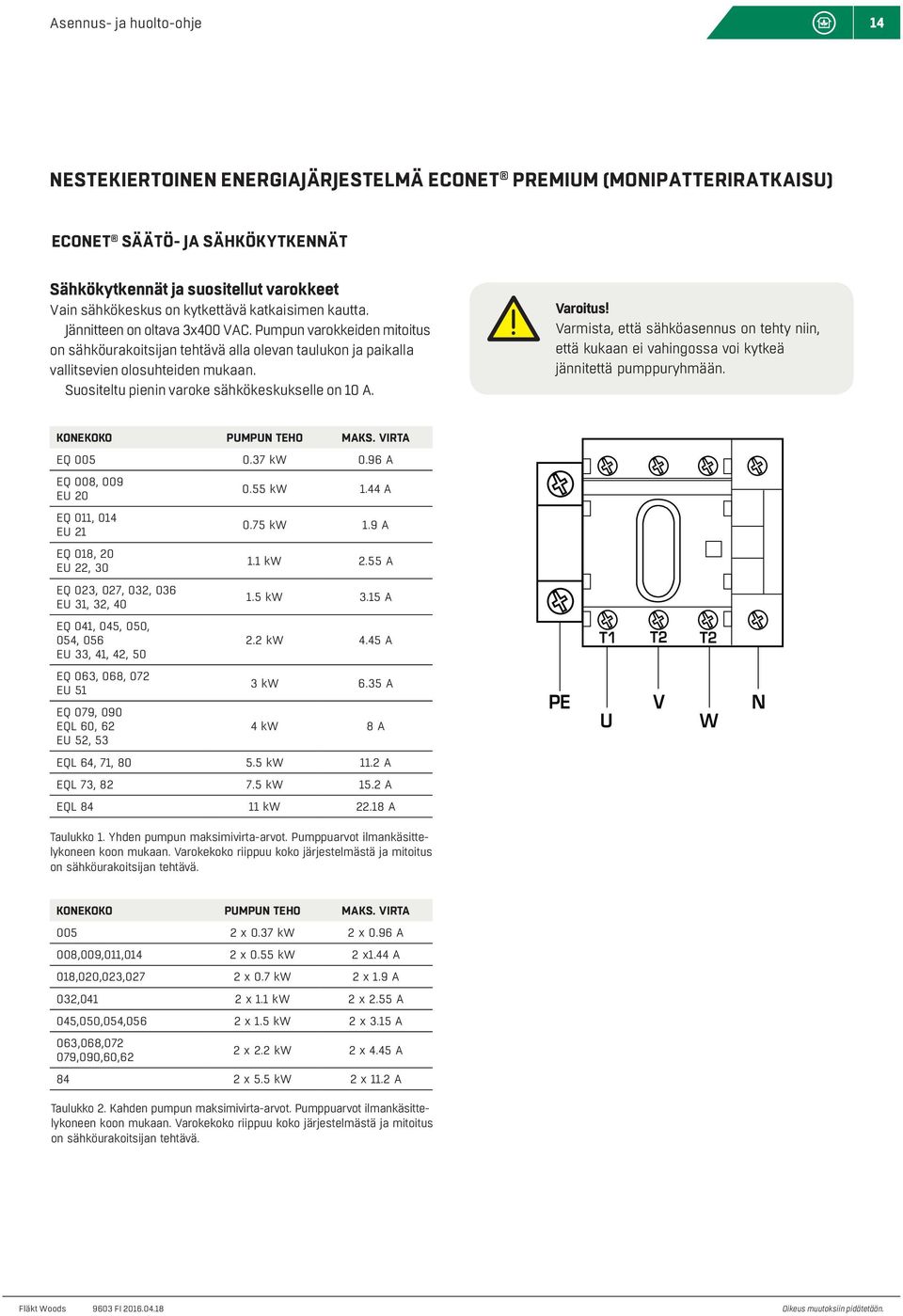

14 Asennus- ja huolto-ohje 14 NEsTEKiERTOiNEN ENERGiAJäRJEsTElmä ECONET PREmium (monipatteriratkaisu) ECONET säätö- JA sähkökytkennät sähkökytkennät ja suositellut varokkeet Vain sähkökeskus on kytkettävä katkaisimen kautta. Jännitteen on oltava 3x400 VAC. Pumpun varokkeiden mitoitus on sähköurakoitsijan tehtävä alla olevan taulukon ja paikalla vallitsevien olosuhteiden mukaan. Suositeltu pienin varoke sähkökeskukselle on 10 A. Varoitus! Varmista, että sähköasennus on tehty niin, että kukaan ei vahingossa voi kytkeä jännitettä pumppuryhmään. KONEKOKO PumPuN TEhO maks. ViRTA EQ kw 0.96 A EQ 008, 009 EU 20 EQ 011, 014 EU 21 EQ 018, 20 EU 22, 30 EQ 023, 027, 032, 036 EU 31, 32, 40 EQ 041, 045, 050, 054, 056 EU 33, 41, 42, kw 1.44 A 0.75 kw 1.9 A 1.1 kw 2.55 A 1.5 kw 3.15 A 2.2 kw 4.45 A T1 T2 T2 EQ 063, 068, 072 EU 51 EQ 079, 090 EQL 60, 62 EU 52, 53 3 kw 6.35 A 4 kw 8 A PE U V W N EQL 64, 71, kw 11.2 A EQL 73, kw 15.2 A EQL kw A Taulukko 1. Yhden pumpun maksimivirta-arvot. Pumppuarvot ilmankäsittelykoneen koon mukaan. Varokekoko riippuu koko järjestelmästä ja mitoitus on sähköurakoitsijan tehtävä. KONEKOKO PumPuN TEhO maks. ViRTA x 0.37 kw 2 x 0.96 A 008,009,011,014 2 x 0.55 kw 2 x1.44 A 018,020,023,027 2 x 0.7 kw 2 x 1.9 A 032,041 2 x 1.1 kw 2 x 2.55 A 045,050,054,056 2 x 1.5 kw 2 x 3.15 A 063,068, ,090,60,62 2 x 2.2 kw 2 x 4.45 A 84 2 x 5.5 kw 2 x 11.2 A Taulukko 2. Kahden pumpun maksimivirta-arvot. Pumppuarvot ilmankäsittelykoneen koon mukaan. Varokekoko riippuu koko järjestelmästä ja mitoitus on sähköurakoitsijan tehtävä.
15 Asennus- ja huolto-ohje 15 ECONET säätö- ja sähkökytkennät Anturien kaapelikytkennät Tuloilmavirta-anturi Jokaisen yksikön tuloilmavirta-anturi (GF10)on kytkettävä kaikissa tuotemalleissa ennen yksikön käyttöönottoa. Viestimuuntajat kuuluvat ilmankäsittelykoneen toimitukseen. Kytke ilmavirtaanturi alla olevien kuvien mukaisesti. Huurtumissuoja-anturit (edistyksellinen huurtumissuojaus) Poistoilman yhdistetty kosteus- ja lämpötila-anturi (GH20 - GT20) ja jäteilman lämpötila-anturi (GT21) on kytkettävä kaikissa tuotantomalleissa ennen koneen käyttöönottoa. Viestimuuntajat kuuluvat ilmankäsittelykoneen toimitukseen. Kytke ilmavirtaanturi alla olevien kuvien mukaisesti. Lämpötila-anturien toimitussisältö ja asennus Lämpötila-anturit sisältyvät toimitukseen, sijoitus on esitetty komponenttiluettelossa ja käsikirjan virtauskaaviossa. Lämpötila-anturit GT40, GT41, GF42 on kytketty liittimien avulla sähkökeskukseen. Kaikki ilman lämpötilaa mittaavat -anturit asennetaan ja johdotetaan paikan päällä ja sijoitetaan kanavaan niin, että etäisyys patterista on n. 1,5 metriä. Näin saadaan vakaita mittausarvoja. Anturit GT00, GT10, GT20, GT21 ja GT30 sisältyvät toimitukseen, kun on valittu toimitukseen energiantalteenoton hyötysuhteenlaskenta (lisävaruste). Pääsyöttö Pääsyöttö 3 x 400 V L1 L2 L3 N PE U/T1 V/T2 W/T3 N PE Ohjausviestit Energiantalteenottoviesti 0-10 V DC COM/M ECONET -käynnistysviesti Start COM Jäähdytys Start COM Jäähdytyksen talteenotto Start COM A-hälytys C NO 1 2 B-hälytys C NO 3 4 Pumpun 1 indikointi C NO Pumpun 2 indikointi Modbus IV-kone tai VAK Modbus AHU eller BMS C NO Ref B A

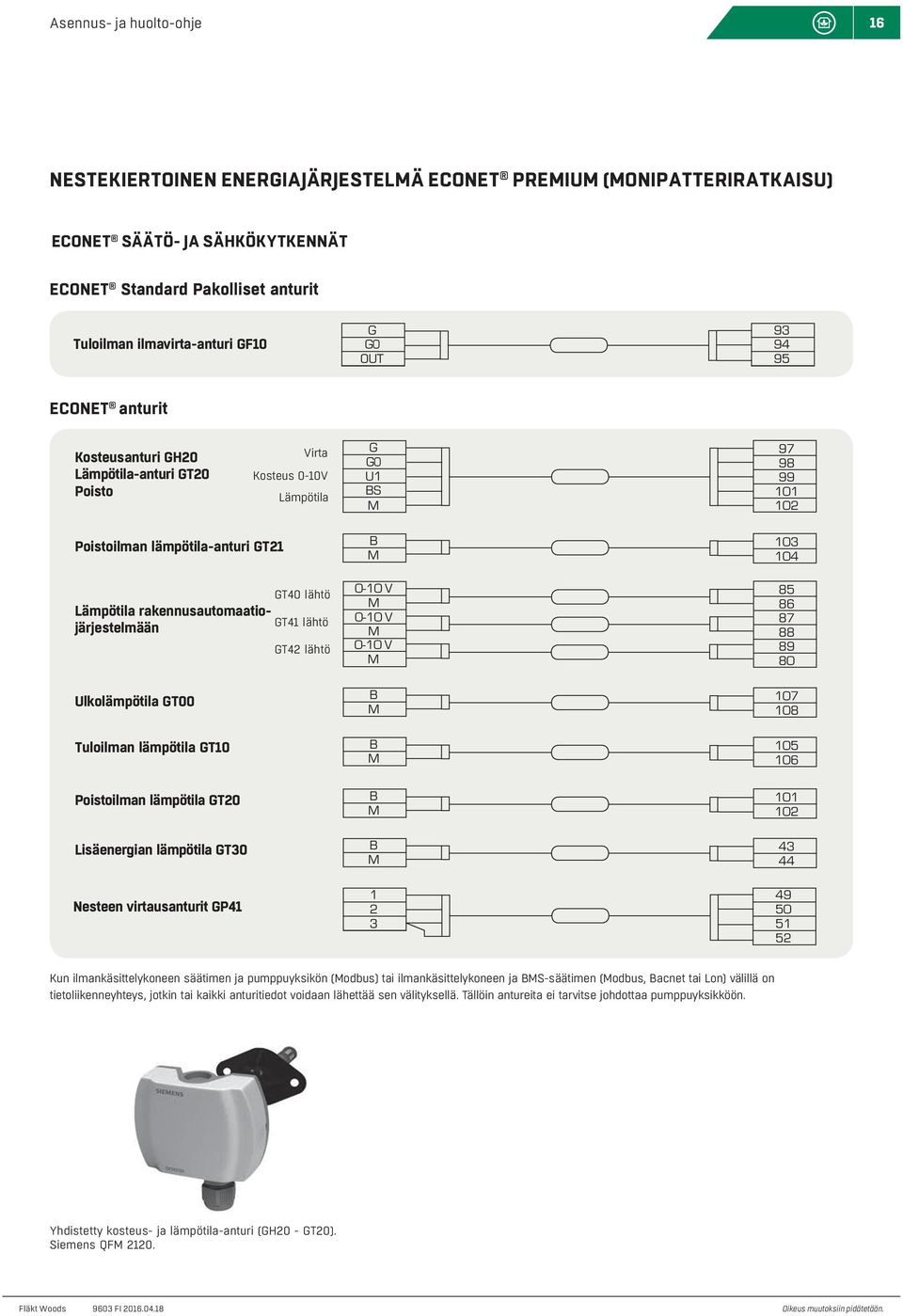

16 Asennus- ja huolto-ohje 16 ECONET säätö- ja sähkökytkennät G G0 U1 BS M Econet Standard Pakolliset anturit Tuloilman ilmavirta-anturi GF10 B M G G0 OUT Econet anturit Kosteusanturi GH20 Lämpötila-anturi GT20 Poisto Poistoilman lämpötila-anturi GT21 GT40 lähtö Lämpötila rakennusautomaatiojärjestelmään GT41 lähtö GT42 lähtö Ulkolämpötila GT00 Tuloilman lämpötila GT10 Virta Kosteus 0-10V Lämpötila G G0 U1 BS M G G0 B OUT M 0-10 G V G0 M 0-10 OUTV M 0-10 V M B M B M Poistoilman lämpötila GT20 Lisäenergian lämpötila GT30 B M B M Nesteen virtausanturit GP Kun ilmankäsittelykoneen säätimen ja pumppuyksikön (Modbus) tai ilmankäsittelykoneen ja BMS-säätimen (Modbus, Bacnet tai Lon) välillä on tietoliikenneyhteys, jotkin tai kaikki anturitiedot voidaan lähettää sen välityksellä. Tällöin antureita ei tarvitse johdottaa pumppuyksikköön. Yhdistetty kosteus- ja lämpötila-anturi (GH20 - GT20). Siemens QFM 2120.
17 Asennus- ja huolto-ohje 17 ECONET säätö- ja sähkökytkennät Lämpötila-anturi GT40 pumpun P40 nesteelle Anturi on valmiiksi tehtaalla. Huurtumissuojan lämpötila-anturi GT41 ja jäätymissuojan lämpötila-anturi GT42 Anturit on asennettu valmiiksi tehtaalla. Huurtumissuoja-anturit GH20, GT20 (kehittynyt huurteenhallinta) Poistoilman yhdistetty kosteus- (GH20) ja lämpötila-anturi (GT20). Kosteus- ja lämpötila-anturi vaaditaan huurtumissuojan optimoimiseksi. Yhdistelmäanturi kuuluu osana Econet -toimitukseen, mutta se on asennettava ja kytkettävä (AU) edellisten sivujen kuvien mukaisesti. Jäteilman lämpötila-anturi GT21 (kehittynyt huurteenhallinta) Lämpötila-anturi vaaditaan huurtumissuojan optimoimiseksi. Anturi kuuluu osana Econet -toimitukseen, mutta se on asennettava ja kytkettävä (AU) edellisten sivujen kuvien mukaisesti. Huom! GT21 on asennettava mahdollisimman lähelle jäteilmavirran kylmintä kohtaa. Seuraavat anturit sisältyvät toimitukseen, kun on valittu energiantalteenoton mittaus (lisävaruste). Ulkolämpötila-anturi GT00 Ulkolämpötila-anturi on välttämätön energiantalteenoton hyötysuhdelaskennalla varustetuissa malleissa. Lämpötilaanturi kuuluu ECONET -toimitukseen, mutta se on asennettava ja kytkettävä (AU) ennen järjestelmän käyttöönottoa. Kytke lämpötila-anturi edellisellä sivulla olevan kuvan mukaan. Tuloilman lämpötila-anturi GT10 Tuloilman lämpötila-anturi tarvitaan energiantalteenoton hyötysuhdelaskennalla varustetuissa tuotemalleissa. Lämpötila-anturi kuuluu ECONET -toimitukseen, mutta se on asennettava ja kytkettävä (AU) ennen järjestelmän käyttöönottoa. Kytke lämpötila-anturi edellisellä sivulla olevan kuvan mukaan. Poistoilman lämpötila-anturi GT20 Poistoilman lämpötila-anturi tarvitaan energiantalteenoton hyötysuhdelaskennalla varustetuissa tuotemalleissa. Lämpötila-anturi kuuluu osana huurtumiseneston optimointipakettiin. Jäteilman lämpötila-anturi GT21 Jäteilman lämpötila-anturi tarvitaan energiantalteenoton hyötysuhdelaskennalla varustetuissa tuotemalleissa. Lämpötila-anturi kuuluu osana huurtumiseneston optimointipakettiin. Tulevan nesteen lämpötila-anturi GT30/50 ECONET -pumppuryhmään tulevan nesteen lämpötila-anturi asennetaan joko lämmönsiirtimen ensiöpuolelle tai nestepiiriin tulevaan putkeen. Anturia tarvitaan mittaukseen energiantalteenoton hyötysuhdelaskennalla varustetuissa malleissa. Lämpötila-anturi kuuluu ECONET -toimitukseen, mutta se on asennettava ja kytkettävä (AU) ennen järjestelmän käyttöönottoa. Kytke lämpötila-anturi edellisellä sivulla olevan kuvan mukaan.
18 Asennus- ja huolto-ohje 18 NEsTEKiERTOiNEN ENERGiAJäRJEsTElmä ECONET PREmium (monipatteriratkaisu) huolto-ohjeet Yleiset huolto-ohjeet ECONET -yksikkö ei vaadi säännöllistä huoltoa lämmönsiirtoaineen valmistajan antamia ohjeita lukuun ottamatta. Toisaalta suosittelemme säännöllisiä tarkastuksia, että yksikkö toimii niin kuin sen pitäisi. Tarkasta ja kiinnitä erityistä huomiota seuraaviin asioihin: - epänormaalit äänet ja tärinät - ruostejäljet putkissa ja liitoksissa - löysät putkiliitokset Varoitus! Vältä veden käyttöä sähkökeskuksen ja taajuusmuuttajan välittömässä läheisyydessä, koska vettä voi päästä sisään ja aiheuttaa oikosulun (Hengenvaara!). Vakiomallisten ECONET -patterien puhdistus Ei edes tehokas suodatin ei pysty poistamaan kaikkea pölyä ilmasta. Epäpuhtaus lämmönsiirtopinnoilla estää ilmavirtauksen ja huonontaa lämmönsiirtymistä. Patterit on pidettävä puhtaina, mikä kannattaa tehdä jollakin seuraavista tavoista tai niitä yhdistelemällä. 1. Puhallus paineilmalla 2. Puhallus höyryllä 3. Huuhtelu vedellä Lisää veteen sopivaa puhdistusainetta, mikäli lämmönsiirtopinnoilla on rasvaa. 4. Imurointi Kun puhdistus on tehty, poista puhdistuksen aikana irronnut pöly imurilla ennen puhaltimen käynnistystä. Patterien pisara-altaat puhdistetaan tarvittaessa. Tarkista myös, että vesilukko on puhdistettu ja täytetty vedellä. Puhdistettavat patterit hygieniakäyttöön Kaikki hygienialamelleilla varustetut ECONET -patterit ovat puhdistettavissa standardien VDI3803 ja VDI6022 mukaisesti. Tämä tarkoittaa sitä, että patteri voidaan puhdistaa kauttaaltaan painepesujärjestelmällä. Puhdistussuutin, jolla puhdistetaan pattereita, joiden lamellijako on 2,0 2,5 mm ja syvyys yli kuusi putkea, on THD Power Clean, jota valmistaa TECHNISCHER HYGIENE DIENST GMBH (sähköposti: info@thd.info, kotisivu: Mikäli patterin syvyys on kuusi putkea tai vähemmän, puhdistukseen voidaan käyttää tavanomaista suutinta. 1. Varmista, että vesi ei vahingoita yksikön sisä- tai ulkopuolella olevia herkkiä laitteita. Varo erityisesti, että suodatin ei vaurioidu. Mikäli koneessa on tyhjä rakenneosa (EQTC), käytä erityistä pisara-allasta koneen muiden osien suojaamiseksi. 2. Puhdista patteri painepesurilla. Jos patteri on yli kuusi putkea syvä, puhtauden varmistamiseksi on käytettävä THD Power Clean -suutinta. 3. Kohdista suutin 45 asteen kulmassa, jotta vesisuihku kulkisi vapaasti patterin läpi. Varmista, että vesi kulkee patterin läpi. 4. Poista kaikki lika. 5. Kuivaa kaikki patteria ympäröivät koneenosat. Jäätymisenestoaine Noudata lämmönsiirtoaineen valmistajan tarkastus-, huolto-, huuhtelu- ja vaihtoväliohjeita yms. TEhTäVä Nestetarkastukset Patterit Vesilukko Ilmanpoistaja Venttiilit Pumpun tiivisteet huoltoväli,, JOKA VuOsi Tarkista lämmönsiirtoaineen jäätymispiste ja noudata valmistajan ohjeita, pakkaskestävyyden, puhtauden, aadun, värin jne. tarkistukset. Tarkista järjestelmän paine ja lisää tarvittaessa vesi-etyleeniglykoliseosta. Tarkista, vastaako nestevirta säätöraporttia. Tarkista lämmönsiirtopinnat ja puhdista tarvittaessa. Tarkista, että tulo- ja poistoilmapattereiden vesilukossa on vettä. Tarkista alussa usein. Ensimmäisen vuoden jälkeen riittää vuosittainen tarkastus. Pysäytä pumppu ja odota muutamia tunteja niin, että mahdolliset ilmakuplat pääsevät nousemaan järjestelmän korkeimpaan pisteeseen, jossa ne poistetaan ilmausventtiilistä Avaa/sulje järjestelmän kaikki venttiilit niin, että kaikki ilma voidaan poistaa. Pysäytä järjestelmä, avaa/sulje kaikki venttiilit ja tarkista, että toiminta on tasainen ja pehmeä. Tarkista tiivisteet. Jos ne vuotavat, ne on vaihdettava.

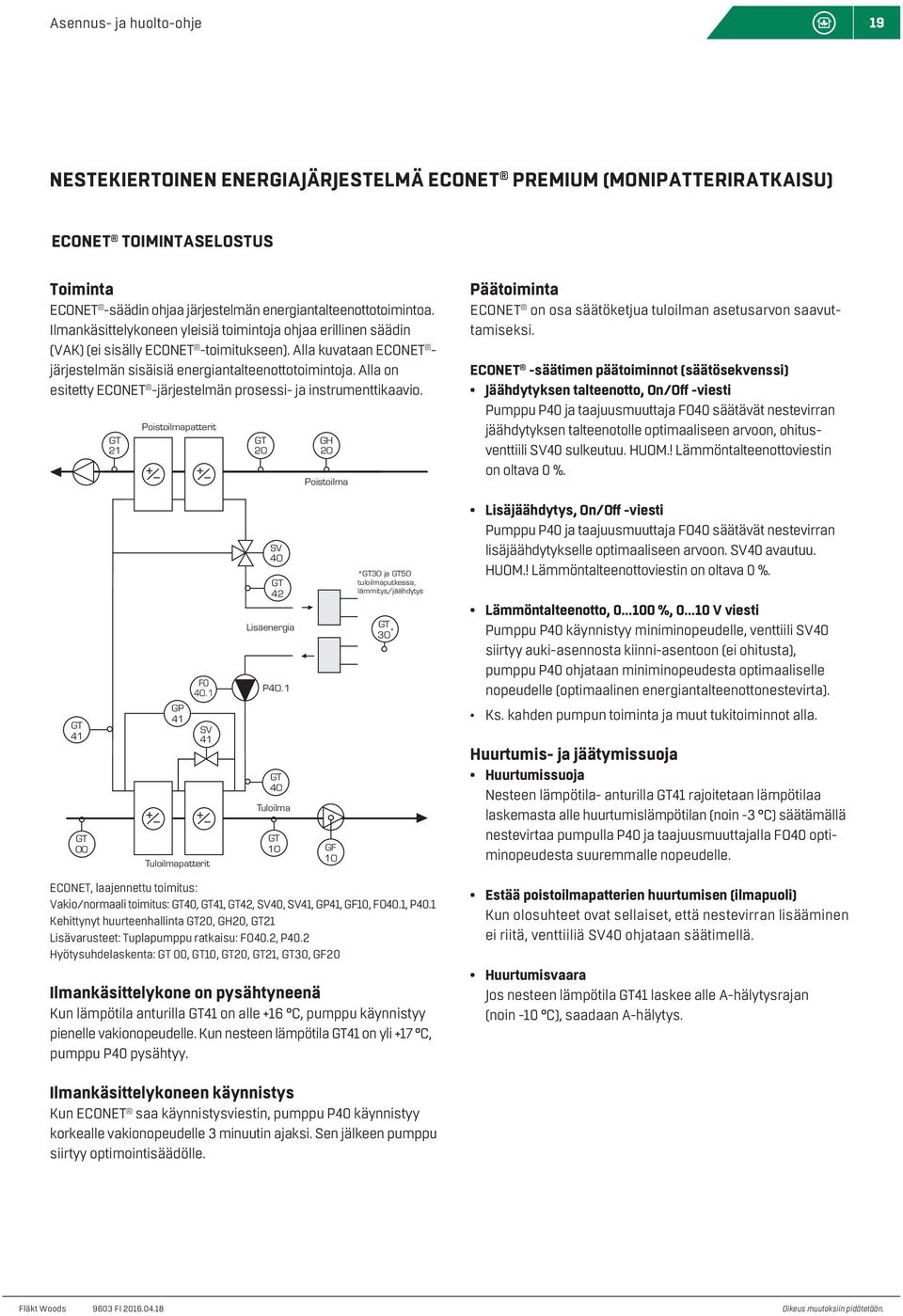

19 Asennus- ja huolto-ohje 19 ECONET Toimintaselostus Toiminta ECONET -säädin ohjaa järjestelmän energiantalteenottotoimintoa. Ilmankäsittelykoneen yleisiä toimintoja ohjaa erillinen säädin (VAK) (ei sisälly ECONET -toimitukseen). Alla kuvataan ECONET - järjestelmän sisäisiä energiantalteenottotoimintoja. Alla on esitetty ECONET -järjestelmän prosessi- ja instrumenttikaavio. GT 21 Poistoilmapatterit GT 20 GH 20 Poistoilma Päätoiminta ECONET on osa säätöketjua tuloilman asetusarvon saavuttamiseksi. ECONET -säätimen päätoiminnot (säätösekvenssi) Jäähdytyksen talteenotto, On/Off -viesti Pumppu P40 ja taajuusmuuttaja FO40 säätävät nestevirran jäähdytyksen talteenotolle optimaaliseen arvoon, ohitusventtiili SV40 sulkeutuu. HUOM.! Lämmöntalteenottoviestin on oltava 0 %. GT 41 GT 00 GP 41 FO 40.1 SV 41 Tuloilmapatterit SV 40 GT 42 Lisäenergia P40.1 GT 40 Tuloilma GT 10 GF 10 *GT30 ja GT50 tuloilmaputkessa, lämmitys/jäähdytys GT * 30 Lisäjäähdytys, On/Off -viesti Pumppu P40 ja taajuusmuuttaja FO40 säätävät nestevirran lisäjäähdytykselle optimaaliseen arvoon. SV40 avautuu. HUOM.! Lämmöntalteenottoviestin on oltava 0 %. Lämmöntalteenotto, %, V viesti Pumppu P40 käynnistyy miniminopeudelle, venttiili SV40 siirtyy auki-asennosta kiinni-asentoon (ei ohitusta), pumppu P40 ohjataan miniminopeudesta optimaaliselle nopeudelle (optimaalinen energiantalteenottonestevirta). Ks. kahden pumpun toiminta ja muut tukitoiminnot alla. Huurtumis- ja jäätymissuoja Huurtumissuoja Nesteen lämpötila- anturilla GT41 rajoitetaan lämpötilaa laskemasta alle huurtumislämpötilan (noin -3 C) säätämällä nestevirtaa pumpulla P40 ja taajuusmuuttajalla FO40 optiminopeudesta suuremmalle nopeudelle. ECONET, laajennettu toimitus: Vakio/normaali toimitus: GT40, GT41, GT42, SV40, SV41, GP41, GF10, FO40.1, P40.1 Kehittynyt huurteenhallinta GT20, GH20, GT21 Lisävarusteet: Tuplapumppu ratkaisu: FO40.2, P40.2 Hyötysuhdelaskenta: GT 00, GT10, GT20, GT21, GT30, GF20 Ilmankäsittelykone on pysähtyneenä Kun lämpötila anturilla GT41 on alle +16 C, pumppu käynnistyy pienelle vakionopeudelle. Kun nesteen lämpötila GT41 on yli +17 C, pumppu P40 pysähtyy. Estää poistoilmapatterien huurtumisen (ilmapuoli) Kun olosuhteet ovat sellaiset, että nestevirran lisääminen ei riitä, venttiiliä SV40 ohjataan säätimellä. Huurtumisvaara Jos nesteen lämpötila GT41 laskee alle A-hälytysrajan (noin -10 C), saadaan A-hälytys. Ilmankäsittelykoneen käynnistys Kun ECONET saa käynnistysviestin, pumppu P40 käynnistyy korkealle vakionopeudelle 3 minuutin ajaksi. Sen jälkeen pumppu siirtyy optimointisäädölle.

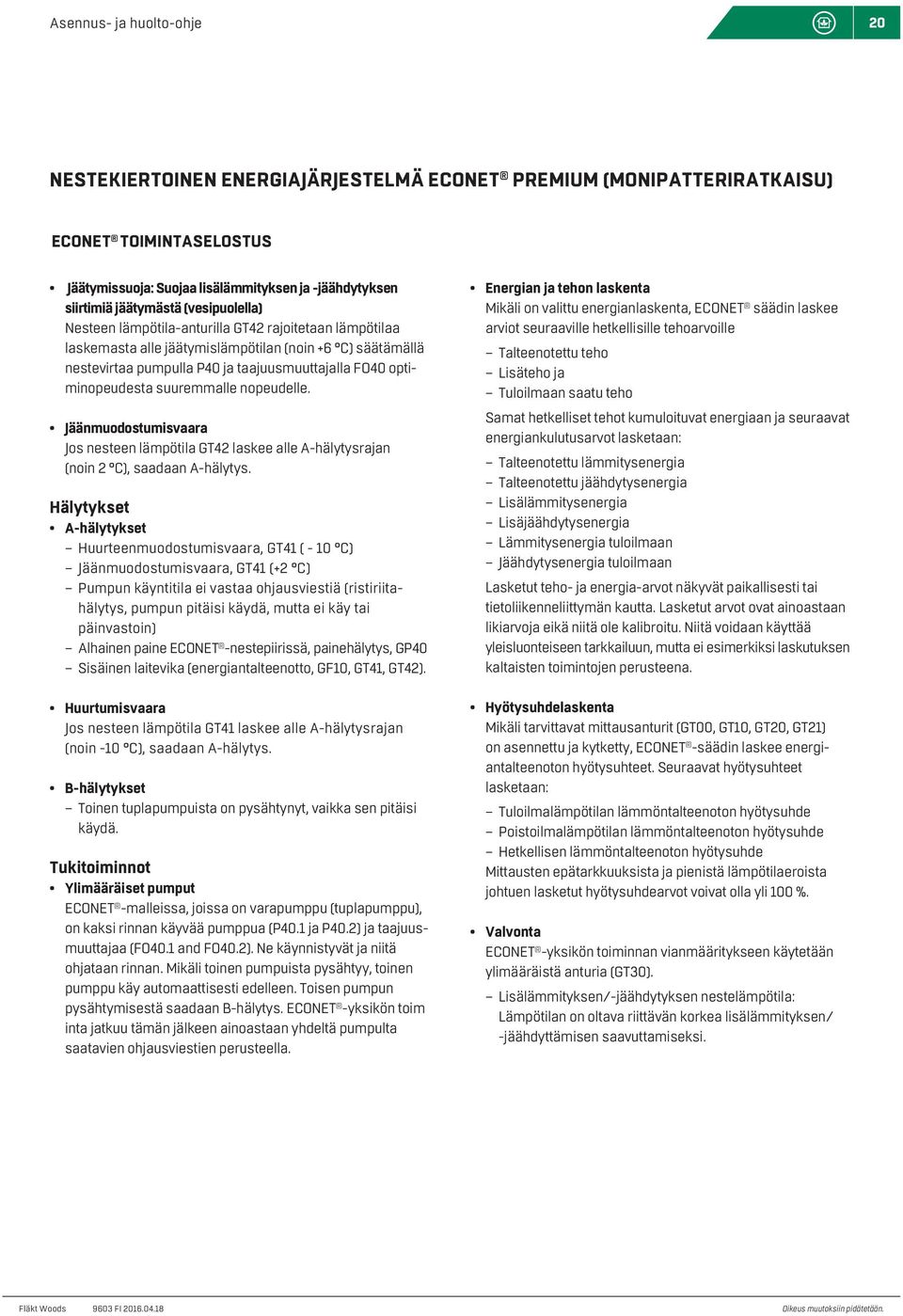

20 Asennus- ja huolto-ohje 20 ECONET Toimintaselostus Jäätymissuoja: Suojaa lisälämmityksen ja -jäähdytyksen siirtimiä jäätymästä (vesipuolella) Nesteen lämpötila-anturilla GT42 rajoitetaan lämpötilaa laskemasta alle jäätymislämpötilan (noin +6 C) säätämällä nestevirtaa pumpulla P40 ja taajuusmuuttajalla FO40 optiminopeudesta suuremmalle nopeudelle. Jäänmuodostumisvaara Jos nesteen lämpötila GT42 laskee alle A-hälytysrajan (noin 2 C), saadaan A-hälytys. Hälytykset A-hälytykset Huurteenmuodostumisvaara, GT41 ( - 10 C) Jäänmuodostumisvaara, GT41 (+2 C) Pumpun käyntitila ei vastaa ohjausviestiä (ristiriitahälytys, pumpun pitäisi käydä, mutta ei käy tai päinvastoin) Alhainen paine ECONET -nestepiirissä, painehälytys, GP40 Sisäinen laitevika (energiantalteenotto, GF10, GT41, GT42). Huurtumisvaara Jos nesteen lämpötila GT41 laskee alle A-hälytysrajan (noin -10 C), saadaan A-hälytys. B-hälytykset Toinen tuplapumpuista on pysähtynyt, vaikka sen pitäisi käydä. Tukitoiminnot Ylimääräiset pumput ECONET -malleissa, joissa on varapumppu (tuplapumppu), on kaksi rinnan käyvää pumppua (P40.1 ja P40.2) ja taajuusmuuttajaa (FO40.1 and FO40.2). Ne käynnistyvät ja niitä ohjataan rinnan. Mikäli toinen pumpuista pysähtyy, toinen pumppu käy automaattisesti edelleen. Toisen pumpun pysähtymisestä saadaan B-hälytys. ECONET -yksikön toim inta jatkuu tämän jälkeen ainoastaan yhdeltä pumpulta saatavien ohjausviestien perusteella. Energian ja tehon laskenta Mikäli on valittu energianlaskenta, ECONET säädin laskee arviot seuraaville hetkellisille tehoarvoille Talteenotettu teho Lisäteho ja Tuloilmaan saatu teho Samat hetkelliset tehot kumuloituvat energiaan ja seuraavat energiankulutusarvot lasketaan: Talteenotettu lämmitysenergia Talteenotettu jäähdytysenergia Lisälämmitysenergia Lisäjäähdytysenergia Lämmitysenergia tuloilmaan Jäähdytysenergia tuloilmaan Lasketut teho- ja energia-arvot näkyvät paikallisesti tai tietoliikenneliittymän kautta. Lasketut arvot ovat ainoastaan likiarvoja eikä niitä ole kalibroitu. Niitä voidaan käyttää yleisluonteiseen tarkkailuun, mutta ei esimerkiksi laskutuksen kaltaisten toimintojen perusteena. Hyötysuhdelaskenta Mikäli tarvittavat mittausanturit (GT00, GT10, GT20, GT21) on asennettu ja kytketty, ECONET -säädin laskee energiantalteenoton hyötysuhteet. Seuraavat hyötysuhteet lasketaan: Tuloilmalämpötilan lämmöntalteenoton hyötysuhde Poistoilmalämpötilan lämmöntalteenoton hyötysuhde Hetkellisen lämmöntalteenoton hyötysuhde Mittausten epätarkkuuksista ja pienistä lämpötilaeroista johtuen lasketut hyötysuhdearvot voivat olla yli 100 %. Valvonta ECONET -yksikön toiminnan vianmääritykseen käytetään ylimääräistä anturia (GT30). Lisälämmityksen/-jäähdytyksen nestelämpötila: Lämpötilan on oltava riittävän korkea lisälämmityksen/ -jäähdyttämisen saavuttamiseksi.
21 Asennus- ja huolto-ohje 21 Säätimen käyttö 1. LCD-näyttö Näyttää arvot ja asetukset Koti-painike Palauttaa näytön aloitussivulle riippumatta siitä, mikä valikko on aktiivisena. 3. Hälytyspainike Näyttää hälytysluettelon ja tapahtuneet hälytykset. 4. Palautuspainike Palauttaa näytön edelliseen, ylempään valikkoon valikkorakenteessa. 5. Ylös-painike Siirtää kohdistinta ylöspäin tai suurentaa arvoa. 6. Alas-painike Siirtää kohdistinta alaspäin tai pienentää arvoa. 7. Enter-painike Vahvistaa muutetut arvot ja valikon valinnan Toiminta Rakennusautomaatiojärjestelmä tai ilmankäsittelykoneen pääsäädin tai muu ulkoinen automaatiolaite ohjaa yksikön toimintoja. Yksikön nykyinen tila on luettavissa koti - näytöstä, johon pääse aina painamalla koti-painiketta. Tietoa toiminnasta Yksikön toimintatila on esitetty yhteenvetovalikossa. Siitä voi lukea asetusarvot, todelliset arvot, ohjausviestit, pumppujen tilan, venttiileille ja taajuusmuuttajalle lähtevät viestit yms. Selaa arvoja ylös- tai alas-painikkeiden avulla (5, 6). Hälytykset Hälytykset näytetään hälytyspainikkeen (3) punaisella vilkkuvalla LED-valolla. Siirry hälytysluettelon tietoihin painamalla kerran hälytyspainiketta. Viimeisin hälytys näytetään tekstimuodossa. Hälytyksen kuittaus Siirry hälytysluetteloon painamalla kerran hälytyspainiketta. Aktiiviset hälytykset on merkitty plus-merkillä (+). Paina ENTER ja kuittaa sitten hälytykset. Hälytysvalo syttyy tällöin. Kuittauksen jälkeen ko. valon tulisi sammua. Aktiivisia hälytyksiä ei voi kuitata. Mikäli hälytys jatkuu, valo palaa jatkuvasti
22 Asennus- ja huolto-ohje 22 Valikkorakenne Valikkorakenne on esitetty alla olevassa taulukossa. Jokaiselle näytölle tai näytön osalle ei ole seikkaperäistä kuvausta. Rakenne, näyttö ja nimet ovat itseselittäviä. Käyttöliittymä koostuu käyttäjälle näytettävistä parametriryhmistä. Valikkopuun rakenne on esitetty alla. Kaikki tekstit ovat kielestä riippuvaisia. Näyttö on yleensä ryhmitelty niin, että yhdellä rivillä on parametrin merkitystä kuvaava teksti ja toisella rivillä parametrin lyhenne ja arvo. Käytä rivinvalintanäppäimiä (ylös, alas) saadaksesi näyttöön kaikki näyttösivun korkeintaan 6 rivillä olevat arvot. ECONET Climatix Valikkorakenne Kuvaus Aloitussivu Ensimmäinen valikko, kun virta kytketään päälle Salasanan syöttö Käyttäjän salasana: 1000, Huollon salasana: 2000 ECONET -yksikkö Tiedot järjestelmästä Päänäkymä Kaikki todelliset arvot ja asetusarvot sekä ohjaussignaalit Käyttötila Energia Asetusarvot/asetukset Lisätoiminnot IO:t (Tulot/Lähdöt) Tulot Lähdöt Käsikäyttö Piirin säätimet Käyttötunnit Järjestelmäasetukset Globaalit toiminnot Hälytysten käsittely Järjestelmän yleiskatsaus Yleiskatsaus IO/perus-arvot Konfigurointi Todellinen käyttötila Senhetkinen käyttötila Energialukemat Ilmavirran ja paineiden asetusarvot ja asetukset Erilaiset lisätoiminnot Tulojen ja lähtöjen tilatiedot Analogiset ja digitaaliset tulot Analogiset ja digitaaliset lähdöt Yleiskatsaus käsikäyttötilan toiminnoista Mitattu käyttöaika ja käyttöaikamittarin nollaus Säätimien tilatiedot ja asetukset Säätimen järjestelmäasetukset Kesä-/talvitilan vaihdon asetukset Hälytysten käsittely ja tilatiedot Järjestelmäasetukset, esim. aika, tiedonsiirto jne. Tulojen ja lähtöjen perus-arvot Järjestelmän uudelleenkonfigurointi Todellisen käyttötilan näyttö Energiantalteenotto-viesti Todellinen energiantalteenottoviesti, %
23 Asennus- ja huolto-ohje 23 ECONET parametrit ECONET -yksikön parametrit on lueteltu alla olevassa taulukossa. Ne tarkistetaan käyttöönottovaiheessa ja niitä voidaan muuttaa käytön aikana. Suurin osa parametreista on esiohjelmoitu ja asetettu valmiiksi tehtaalla. KäyttööNOTTO lyhyt kuvaus sallittu alue Aseta ilmavirta ilmavirran asetus Painealue Painealue Pa K-kerroin tulo K-kerroin tulo K-kerroin poisto K-kerroin poisto Aseta nestevirta Nestevirtamittauksen asetus Painealue Painealue kpa Paine alhainen Nestepaine alhainen kpa Virtaus alhainen Nestevirta alhainen l/s Paine korkea Nestepaine korkea kpa Virtaus korkea Nestevirta korkea l/s Optimaalinen energiantalteenotto Optimaalinen lämmityskäyrä Ilma alhainen Optimilämmityksen ilmavirta alhainen m 3 /s Neste alhainen Optimilämmityksen nestevirta alhainen l/s Ilma korkea Optimilämmityksen ilmavirta korkea m 3 /s Neste korkea Optimilämmityksen nestevirta korkea l/s Optimijäähdytyksen talteenotto Optimijäähdytys LTO-käyrällä Ilma alhainen Optimijäähdytyksen ilmavirta alhainen m 3 /s Neste alhainen Optimijäähdytyksen nestevirta alhainen l/s Ilma korkea Optimijäähdytyksen ilmavirta korkea m 3 /s Neste korkea Optimijäähdytyksen nestevirta korkea l/s Optimijäähdytys Optimijäähdytys LTO-käyrällä Ilma alhainen Optimijäähdytyksen ilmavirta alhainen m 3 /s Neste alhainen Optimijäähdytyksen nestevirta alhainen l/s Ilma korkea Optimijäähdytyksen ilmavirta korkea m 3 /s Neste korkea Optimijäähdytyksen nestevirta korkea l/s Laminaarivirta / Rajat Nestevirran asetusarvot Nimellisasetusarvo Nimellislaminaarivirta l/s Komp. este / Komp. kerroin Laminaarivirtakompensointi l/s Joutokäynti Joutokäyntitilan asetusarvot Alkulämp. Nestelämpötila, joutokäynnin asetusarvo C Virtauksen asetusarvo Nestevirta, joutokäynnin asetusarvo l/s Käynnistys Käynnistystilan asetusarvo Virtauksen asetusarvo Käynnistysvirtauksen asetusarvo l/s Käynnistysaika Käynnistystilan kesto min. Huurtumissuoja huurtumissuoja Huurtumissuoja Huurtumissuojan asetusarvo Huurtumisen hälytysraja Huurtumishälytyksen asetusarvon Jäätymissuoja Jäätymissuoja Jäätymissuoja Jäätymissuojan asetusarvo Jäätymisen hälytysraja Jäätymissuojahälytyksen asetusarvo
24 Asennus- ja huolto-ohje 24 ECONET parametrit Käyttöönotto Lyhyt kuvaus sallittu alue Taajuusmuuttajan säädin Suht.tekijä Nestevirtasäätimen P-termi Integr.tekijä Nestevirtasäätimen I-termi Erotekijä Nestevirtasäätimen D-termi oltava 0 Huurtumisen säädin säätöasetukset, huurtumissuojasäädin Suht.tekijä Nestevirtasäätimen P-termi Integr.tekijä Nestevirtasäätimen I-termi Erotekijä Nestevirtasäätimen D-termi oltava 0 Jäätymisen säädin säätöasetukset, jäätymissuojasäädin Suht.tekijä Nestevirtasäätimen P-termi Integr.tekijä Nestevirtasäätimen I-termi Erotekijä Nestevirtasäätimen D-termi oltava 0 Taajuusmuuttaja Taajuusmuuttajan asetusarvot Min. nopeus Taajuusmuuttajan miniminopeus 20 % Muut asetukset muut asetukset Hälyraja matala hyötysuhde Lto-hyötysuhdehälytyksen alaraja % Min.nimittäjä Pienin sallittu nimittäjä hyötysuhdelaskennassa Väkevyys Lämmöntalteenottonesteen väkevyys maks. 40% Patterin huurtumissuoja Jäänmuodostumisen esto patterin pinnalle Poistoilman kastepiste + Dz Poistoilman kastepisteen kuollut alue C Poistoilman kastepiste + Dz Poistoilman kastepisteen asetusarvon maksimiraja C Kastepisteen säädin Jäänmuodostumisen esto patterin pinnalle Kasvu Kastepisteen säädin P-termi Sis. toiminta-aika Kastepisteen säädin I-termi Muutosaika Kastepiste D-termi
25 Asennus- ja huolto-ohje 25 ECONET tietoliikenne ECONET -yksikköön on saatavana kolme tietoliikenneprotokollavaihtoehtoa: Modbus, LonTalk ja BACnet. Seuraavassa kuvattavat profiilit määrittävät tietoliikenneliitännän, kun ECONET integroidaan laajempaan rakennusautomaatiojärjestelmään. Modbus RTU Tämän luvun tarkoituksena on on perehdyttää käyttäjä Climatixin kokoonpanoon ja käyttöön Modbusympäristössä. Lisätietoja on saatavana seuraavista dokumenteista: Climatix Modbus communication, slave mode Integration guide Fläkt Woods 8947FI Täydellinen Modbus erittely, ks. modbus.org. Modbus RTU käyttää RS485-väylää tietoliikennetienä. RS485 on balansoitu linja, puolisuuntainen siirtojärjestelmä, joka täyttää todelliselle monipiste-tietoliikenneverkolle asetettavat vaatimukset, ja standardin mukaan määrittelee jopa 32 ajuria ja 32 vastaanotinta yhdellä 2-johdinväylällä. Puolisuuntainen tiedonsiirto tarkoittaa, että tietoa voidaan siirtää molempiin suuntiin, mutta vain vuorotellen. Liitäntä ja konfigurointi Sisäiset liitännät RS485 (perussäätimeen on mahdollista liittää aina yksi tai kaksi Modbus liitosta)) voidaan määrittää joko määrääväksi väyläksi tai ns. orjaväyläksi. MODBUS-IP-liityntä toimii aina orjaväylänä ja sisäinen RS485 Modbusliityntä asetetaan automaattisesti määrääväksi väyläksi, kun energianmittaustoiminto on käytössä. Ulkoinen tietoliikennemoduuli Ulkoinen Modbus-tietoliikennemoduuli POL 902 toimii aina orjaväylänä. Katso käyttöönotto-ohjeet edellä mainituista dokumenteista. ECONET -tietoliikenne Noudata alla olevia ohjeita RS485:n ja Modbusin kytkemiseksi Climatix-säätimeen: Modbusasetukset Climatixsäätimeen: 1. Yksikön käyttöönotto kaikkine asetuksineen on tehtävä ennen Modbus konfiguroinnin aloitusta. 2. Kirjaudu sisään salasanalla Etene valikossa seuraavasti: Järjestelmäparametrit Tietoliikenne Modbus asettaaksesi orjaväylän osoitteen, siirtonopeuden ja pariteetin. Valikko Järjestelmäparametrit Tietoliikenne Modbus 3. Aseta laitteen orjaväylän osoite. (1-247, osoitteen tulee olla sama kuin järjestelmässä). 4. Aseta RS485:n siirtonopeus ( ) 5. Aseta RS485:n pariteetti (Ei pariteettia, Parillinen, Pariton). 6. Aseta RS485:n stop-bittien määrä (1 tai 2) 7. Käynnistä järjestelmä uudelleen, jotta tehdyt asetukset astuisivat voimaan. Huomaa! Huomaa, että lämpötila-arvot annetaan yhdellä desimaalilla ja Celsiusasteina kerrottuna kymmenellä. Esimerkiksi 21 Celsius-astetta annetaan numeroarvona 210. Siksi numeerinen arvo on jaettava 10:llä oikean lämpötilaarvon saamiseksi. Modbus-osoitteet 0 x lue ja kirjoita on/off informaatio 1 x lue on/off 3 x lue numeeriset arvot 4 x lue ja kirjoita numeeriset arvot Rekisteröi osoitelista.
26 Asennus- ja huolto-ohje 26 Osoitteet käytettävissä oleviin rekistereihin ovat seuraavassa taulukossa Tuloviestit, perustoiminnot Osoite Parametri Kuvaus Arvo/yksikkö Kerroin 0x0001 Hälytysten nollaus Kuittaa Econetin kaikki hälytykset Kirjoita 1 Kaikki korjaamattomat hälytykset jäävät voimaan. nollauspulssille 0x0002 Tietoliikennetestin aktivointi Konfigurointiparametri. Ei-aktiivinen ja *Aktiivinen 0x0003 Tietoliikennetesti Konfigurointiparametri. Ei-aktiivinen ja *Aktiivinen 0x0007 Energiamittarin nollaus Nollauspulssi energiamittarin nollaamiseksi. Kirjoita 1 nollauspulssille 0x0011 Laitteen pysäytys Digitaalinen tulo laitteen pysäyttämiseksi. Ei-aktiivinen ja *Aktiivinen 0x0012 Digitaalinen ohjaustulo 1 Ohjaustulot. Ei-aktiivinen ja *Aktiivinen 0x0014 Kesä-talvi-kytkin Tulo kesä-/talvitilan vaihtamiseksi. Ei-aktiivinen ja *Aktiivinen Tuloviestit, patterit Osoite Parametri Kuvaus Arvo/yksikkö Kerroin 1x0001 Hälytysluokka A Vaara aktiivinen Merkki siitä, että yksi tai useampi luokan A hälytys on aktiivinen. Ei-aktiivinen ja *Aktiivinen Vaara-luokka. 1x0002 Hälytysluokka A Kriittinen aktiivinen Merkki siitä, että yksi tai useampi luokan A hälytys on aktiivinen. Ei-aktiivinen ja *Aktiivinen Kriittinen-luokka. 1x0003 Hälytysluokka B aktiivinen Merkki siitä, että yksi tai useampi luokan B hälytys on aktiivinen. Ei-aktiivinen ja *Aktiivinen 1x0004 Hälytysluokka C aktiivinen Merkki siitä, että yksi tai useampi luokan C hälytys on aktiivinen. Ei-aktiivinen ja *Aktiivinen 1x0005 Huurtumissuojahälytys Lämpötila tuloilmapatterin jälkeen on kriittisen alhainen. Ok*Hälytys 1x0006 Jäätymissuojahälytys Jäteilman lämpötila poistoilmapatterin jälkeen on kriittisen alhainen. Ok*Hälytys 1x0007 Alhaisen nestepaineen hälytys Painekytkin, PS40, ilmaisee alhaista painetta nesteessä. Ok*Hälytys 1x0008 Pumpun 1 hälytys Hälytys taajuusmuuttajalta pumppuun 1. Ok*Hälytys 1x0009 Pumpun 2 hälytys Hälytys taajuusmuuttajalta pumppuun 2. Ok*Hälytys 1x0010 Molempien pumppujen hälytys Hälytys molemmilta pumpuilta. Ok*Hälytys 1x0011 Lisälämmittimen lämpötilahälytys Lisälämmittimeen asennettu anturi on hälytystilassa. Ok*Hälytys 1x0012 Tuloilmavirran hälytys Hälytys tuloilmavirta-anturissa. Ok*Hälytys 1x0013 Poistoilmavirran hälytys Hälytys poistoilmavirta-anturissa. Ok*Hälytys 1x0014 Hyötysuhdehälytys Lämmityksen hyötysuhdehälytys. Hälytyksen oletusraja 0 %. Ok*Hälytys 1x0020 Ulkolämp.anturin hälytys Ulkolämpötila-anturi on hälytystilassa. GT00. Ok*Hälytys 1x0021 Tulolämp.anturin hälytys Tuloilman lämpötila-anturi on hälytystilassa. GT10. Ok*Hälytys 1x0022 Poistolämp.anturin hälytys Poistoilman lämpötila-anturi on hälytystilassa. GT20. Ok*Hälytys 1x0023 Jätelämp.anturin hälytys Jäteilman lämpötila-anturi on hälytystilassa. GT21. Ok*Hälytys 1x0024 Pumpun nestelämp. hälytys Lämpötila-anturi pumpun jälkeen on hälytystilassa. GT40. Ok*Hälytys 1x0025 Ylim. lämp.anturin hälytys Ylimääräinen lämpötila-anturi on hälytystilassa. Ok*Hälytys 1x0026 Lisäjäähd. lämp.anturin hälytys Lisäjäähdyttimeen asennettu anturi on hälytystilassa. Ok*Hälytys 1x0027 Poistoilman kosteusanturin hälytys Poistoilman kosteusanturi hälytystilassa, GH20. Ok*Hälytys 1x0028 Lto-ilmanpaineanturin hälytys Poistoilmapatterin painehäviön paineanturi hälytystilassa. Ok*Hälytys 1x0033 Pumppu 1 Käynnistysviesti pumppuun 1 säätimeltä. Off*On 1x0034 1x0034 Pumpun 1 indikointi. Pumpun 1 käynnin indikointi. Off*On 1x0035 Pumppu 2 Käynnistysviesti pumppuun 2 säätimeltä. Off*On 1x0036 Pumpun 2 indikointi Pumpun 2 käynnin indikointi. Off*On 1x0039 Ohitusventtiili auki Indikointi että ohitusventtiili SV40 on auki. Off*On 1x0040 Ohitusventtiili kiinni Indikointi että ohitusventtiili SV40 on kiinni. Off*On 1x0047 Hälytys A lähtö A-hälytyksen hälytysreleen tilatieto Off*On 1x0048 Hälytys B lähtö B-hälytyksen hälytysreleen tilatieto Off*On 1x0050 ECONET käynnistyksen todellinen tilatieto ECONET käynnistysviestin tilatieto. Off*On 1x0051 Jäähdytyksen käynnistyksen Jäähdytyksen käynnistysviestin tilatieto. Off*On todellinen tilatieto 1x0052 Jäähdytyksen talteenoton käynnistyksen Econetin jäähdytyksen talteenoton käynnistysviestin tilatieto. Off*On todellinen tilatieto
