1 2015, Mercury Marine MercMonitor 8M fin

2 fin

3 Yleistietoja Peruskäyttö ja ominaisuudet... 1 MercMonitor yhdysväylämallien kuvaus... 2 MercMonitor yhdysväyläprotokollan hyväksynnän kuvaus... 5 Liittäminen muuhun kuin SmartCraft verkkoon... 7 Automaattinen moottorinhavaitsemistoiminto... 7 Hälytysvaroitukset... 8 Näyttöluokkien tunnistus ja käyttö Asetukset Valikon valoisuus ja kontrastikohtien käyttö Yksikköjen asetus Käytettävät näytöt Näyttöjen kytkeminen päälle Ajokulman asetus Säiliöiden asetus Hälytysten asetus Ulkoisten antureiden asetus Poikkeamien asetus Kellon asetus Smart Tow asetukset Talousasetukset (ECO) Järjestelmän asetus Mittarin palautus tehdasasetuksiin Yhdysväyläasetukset Ohjevalikko Yleinen vikakoodi Propulsiovalikko Propulsionäyttöjen käyttö Käytettävissä olevat propulsionäytöt Uisteluohjausnäyttö Vesinäyttö Öljynäyttö Huippunopeusnäyttö Polttoaineen painenäyttö Kierrosluvun synkronointinäyttö Moottorisijainnin polttoaineen käyttö Kaksoisnäyttö Analogisen kierroslukumittarin näyttö Analogisen nopeusmittarin näyttö Jännitteen/käyttötuntien näyttö Tehostinpaineen näyttö Ajokulman synkronointinäyttö Ajokulmanäyttö Ajokulman/säätöevän näyttö Smart Tow fin i

4 Alusvalikko Alusnäyttöjen käyttö Käytettävissä olevat alusnäytöt Talous (ECO) näyttö Matkatietonäyttö Generaattorinäyttö Toimintasädenäyttö Ajokulmanäyttö Säiliöt Evänäyttö GPS näyttö Matkapisteeseen näyttö Ohjausnäyttö Syvyysnäyttö Kokoruutu Kokoruudun toiminnot ja valinnat Huoltoruutu Suosikkinäytöt Suosikit näytön toiminnot ja valinnat Hälytykset Hälytysnäyttö Asiakaspalvelutiedot Huoltotiedot Asiakkaan huolto oppaat Oppaiden tilaus ii fin

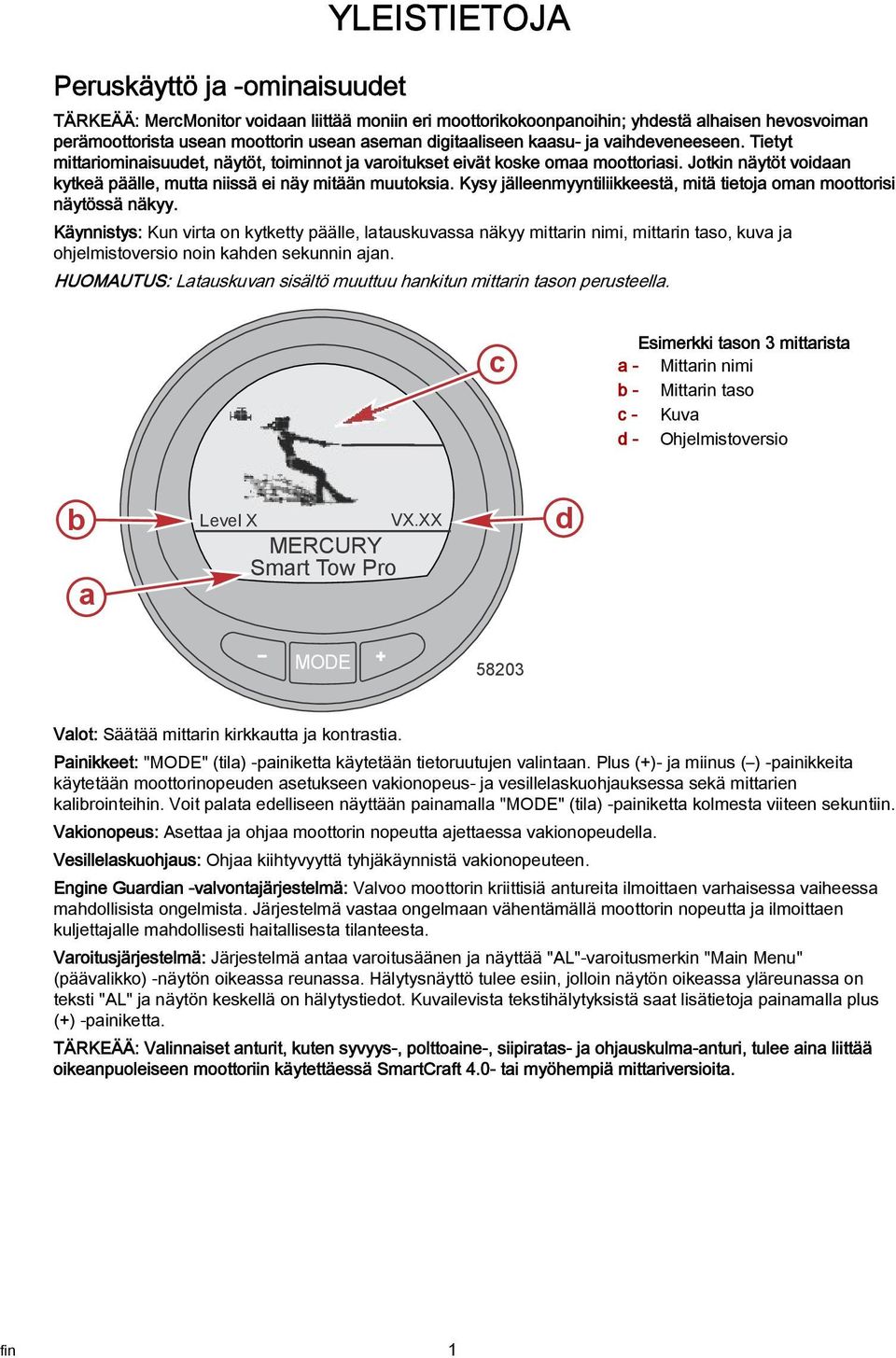

5 Peruskäyttö ja -ominaisuudet YLEISTIETOJA TÄRKEÄÄ: MercMonitor voidaan liittää moniin eri moottorikokoonpanoihin; yhdestä alhaisen hevosvoiman perämoottorista usean moottorin usean aseman digitaaliseen kaasu- ja vaihdeveneeseen. Tietyt mittariominaisuudet, näytöt, toiminnot ja varoitukset eivät koske omaa moottoriasi. Jotkin näytöt voidaan kytkeä päälle, mutta niissä ei näy mitään muutoksia. Kysy jälleenmyyntiliikkeestä, mitä tietoja oman moottorisi näytössä näkyy. Käynnistys: Kun virta on kytketty päälle, latauskuvassa näkyy mittarin nimi, mittarin taso, kuva ja ohjelmistoversio noin kahden sekunnin ajan. HUOMAUTUS: Latauskuvan sisältö muuttuu hankitun mittarin tason perusteella. c Esimerkki tason 3 mittarista a - Mittarin nimi b - Mittarin taso c - Kuva d - Ohjelmistoversio b a Level X VX.XX MERCURY Smart Tow Pro d Valot: Säätää mittarin kirkkautta ja kontrastia. Painikkeet: "" (tila) -painiketta käytetään tietoruutujen valintaan. Plus (+)- ja miinus ( ) -painikkeita käytetään moottorinopeuden asetukseen vakionopeus- ja vesillelaskuohjauksessa sekä mittarien kalibrointeihin. Voit palata edelliseen näyttään painamalla "" (tila) -painiketta kolmesta viiteen sekuntiin. Vakionopeus: Asettaa ja ohjaa moottorin nopeutta ajettaessa vakionopeudella. Vesillelaskuohjaus: Ohjaa kiihtyvyyttä tyhjäkäynnistä vakionopeuteen. Engine Guardian -valvontajärjestelmä: Valvoo moottorin kriittisiä antureita ilmoittaen varhaisessa vaiheessa mahdollisista ongelmista. Järjestelmä vastaa ongelmaan vähentämällä moottorin nopeutta ja ilmoittaen kuljettajalle mahdollisesti haitallisesta tilanteesta. Varoitusjärjestelmä: Järjestelmä antaa varoitusäänen ja näyttää "AL"-varoitusmerkin "Main Menu" (päävalikko) -näytön oikeassa reunassa. Hälytysnäyttö tulee esiin, jolloin näytön oikeassa yläreunassa on teksti "AL" ja näytön keskellä on hälytystiedot. Kuvailevista tekstihälytyksistä saat lisätietoja painamalla plus (+) -painiketta. TÄRKEÄÄ: Valinnaiset anturit, kuten syvyys-, polttoaine-, siipiratas- ja ohjauskulma-anturi, tulee aina liittää oikeanpuoleiseen moottoriin käytettäessä SmartCraft 4.0- tai myöhempiä mittariversioita. fin 1

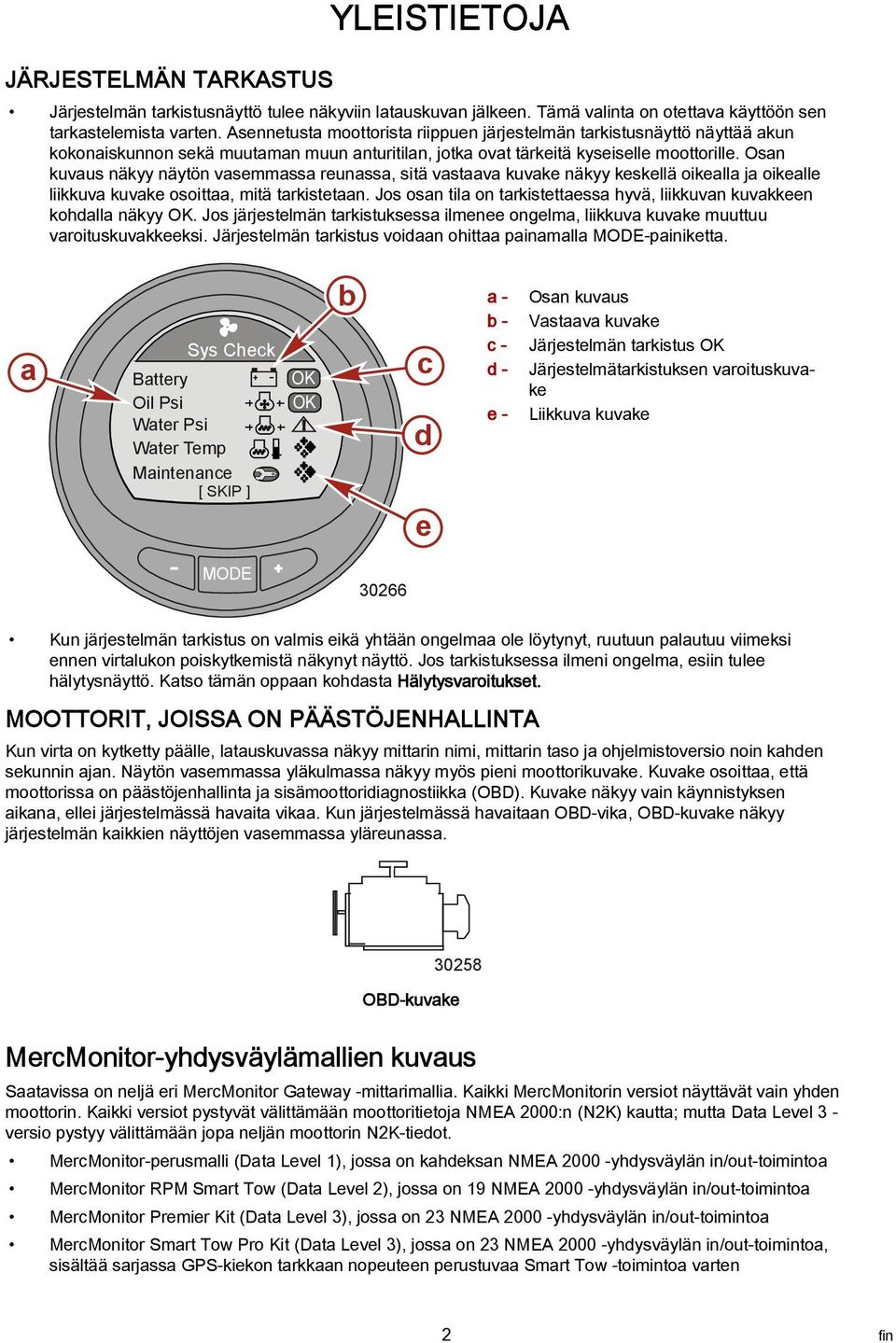

6 JÄRJESTELMÄN TARKASTUS YLEISTIETOJA Järjestelmän tarkistusnäyttö tulee näkyviin latauskuvan jälkeen. Tämä valinta on otettava käyttöön sen tarkastelemista varten. Asennetusta moottorista riippuen järjestelmän tarkistusnäyttö näyttää akun kokonaiskunnon sekä muutaman muun anturitilan, jotka ovat tärkeitä kyseiselle moottorille. Osan kuvaus näkyy näytön vasemmassa reunassa, sitä vastaava kuvake näkyy keskellä oikealla ja oikealle liikkuva kuvake osoittaa, mitä tarkistetaan. Jos osan tila on tarkistettaessa hyvä, liikkuvan kuvakkeen kohdalla näkyy OK. Jos järjestelmän tarkistuksessa ilmenee ongelma, liikkuva kuvake muuttuu varoituskuvakkeeksi. Järjestelmän tarkistus voidaan ohittaa painamalla -painiketta. a Sys Check Battery Oil Psi Water Psi Water Temp Maintenance [ SKIP ] OK OK! b c d e a - b - c - d - e - Osan kuvaus Vastaava kuvake Järjestelmän tarkistus OK Järjestelmätarkistuksen varoituskuvake Liikkuva kuvake Kun järjestelmän tarkistus on valmis eikä yhtään ongelmaa ole löytynyt, ruutuun palautuu viimeksi ennen virtalukon poiskytkemistä näkynyt näyttö. Jos tarkistuksessa ilmeni ongelma, esiin tulee hälytysnäyttö. Katso tämän oppaan kohdasta Hälytysvaroitukset. MOOTTORIT, JOISSA ON PÄÄSTÖJENHALLINTA Kun virta on kytketty päälle, latauskuvassa näkyy mittarin nimi, mittarin taso ja ohjelmistoversio noin kahden sekunnin ajan. Näytön vasemmassa yläkulmassa näkyy myös pieni moottorikuvake. Kuvake osoittaa, että moottorissa on päästöjenhallinta ja sisämoottoridiagnostiikka (OBD). Kuvake näkyy vain käynnistyksen aikana, ellei järjestelmässä havaita vikaa. Kun järjestelmässä havaitaan OBD-vika, OBD-kuvake näkyy järjestelmän kaikkien näyttöjen vasemmassa yläreunassa OBD-kuvake MercMonitor-yhdysväylämallien kuvaus Saatavissa on neljä eri MercMonitor Gateway -mittarimallia. Kaikki MercMonitorin versiot näyttävät vain yhden moottorin. Kaikki versiot pystyvät välittämään moottoritietoja NMEA 2000:n (N2K) kautta; mutta Data Level 3 - versio pystyy välittämään jopa neljän moottorin N2K-tiedot. MercMonitor-perusmalli (Data Level 1), jossa on kahdeksan NMEA yhdysväylän in/out-toimintoa MercMonitor Smart Tow (Data Level 2), jossa on 19 NMEA yhdysväylän in/out-toimintoa MercMonitor Premier Kit (Data Level 3), jossa on 23 NMEA yhdysväylän in/out-toimintoa MercMonitor Smart Tow Pro Kit (Data Level 3), jossa on 23 NMEA yhdysväylän in/out-toimintoa, sisältää sarjassa GPS-kiekon tarkkaan nopeuteen perustuvaa Smart Tow -toimintoa varten 2 fin

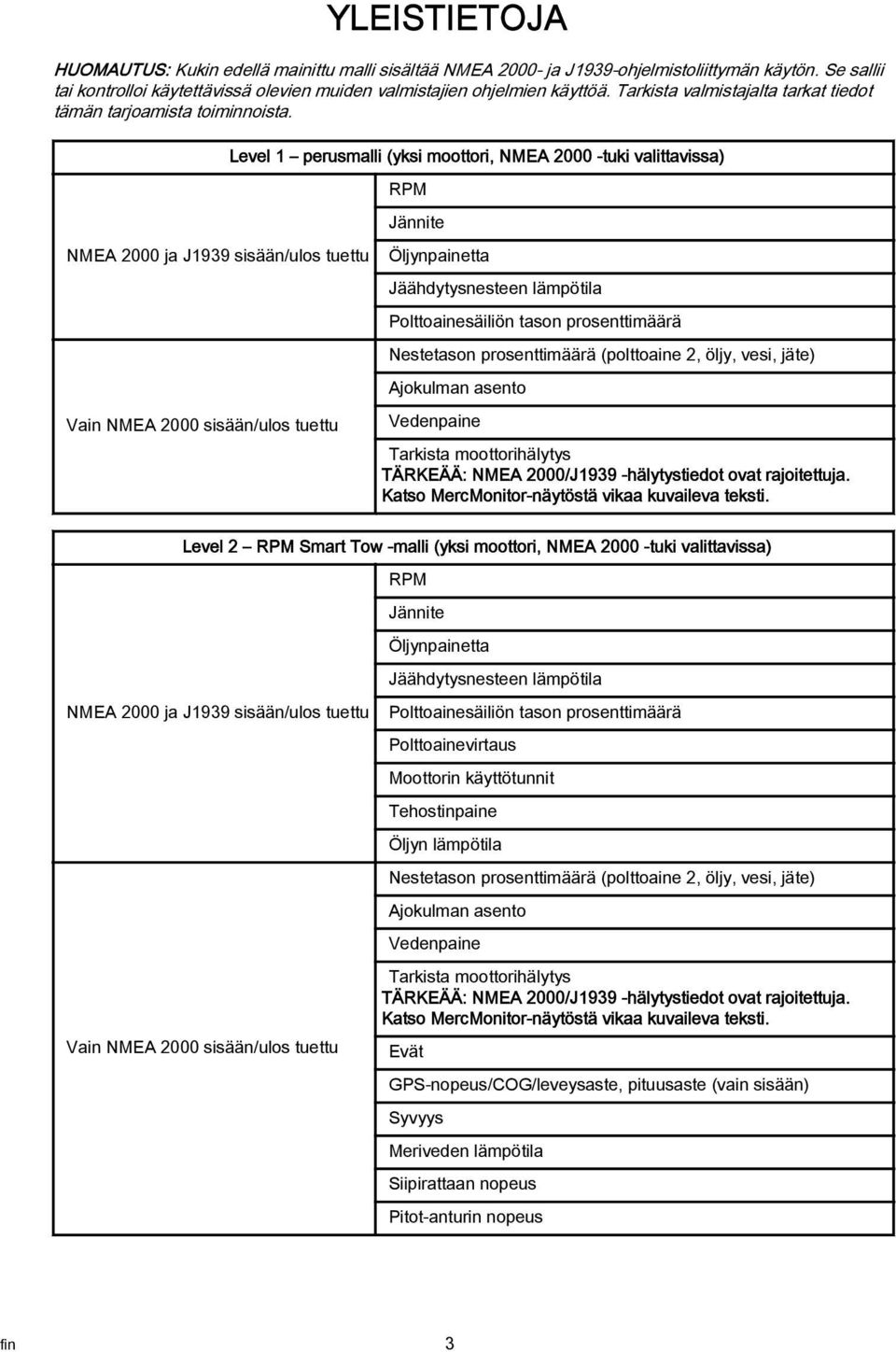

7 HUOMAUTUS: Kukin edellä mainittu malli sisältää NMEA ja J1939-ohjelmistoliittymän käytön. Se sallii tai kontrolloi käytettävissä olevien muiden valmistajien ohjelmien käyttöä. Tarkista valmistajalta tarkat tiedot tämän tarjoamista toiminnoista. NMEA 2000 ja J1939 sisään/ulos tuettu Vain NMEA 2000 sisään/ulos tuettu YLEISTIETOJA Level 1 perusmalli (yksi moottori, NMEA tuki valittavissa) Jännite Öljynpainetta Jäähdytysnesteen lämpötila Polttoainesäiliön tason prosenttimäärä Nestetason prosenttimäärä (polttoaine 2, öljy, vesi, jäte) Ajokulman asento Vedenpaine Tarkista moottorihälytys TÄRKEÄÄ: NMEA 2000/J1939 -hälytystiedot ovat rajoitettuja. Katso MercMonitor-näytöstä vikaa kuvaileva teksti. Level 2 Smart Tow -malli (yksi moottori, NMEA tuki valittavissa) NMEA 2000 ja J1939 sisään/ulos tuettu Vain NMEA 2000 sisään/ulos tuettu Jännite Öljynpainetta Jäähdytysnesteen lämpötila Polttoainesäiliön tason prosenttimäärä Polttoainevirtaus Moottorin käyttötunnit Tehostinpaine Öljyn lämpötila Nestetason prosenttimäärä (polttoaine 2, öljy, vesi, jäte) Ajokulman asento Vedenpaine Tarkista moottorihälytys TÄRKEÄÄ: NMEA 2000/J1939 -hälytystiedot ovat rajoitettuja. Katso MercMonitor-näytöstä vikaa kuvaileva teksti. Evät GPS-nopeus/COG/leveysaste, pituusaste (vain sisään) Syvyys Meriveden lämpötila Siipirattaan nopeus Pitot-anturin nopeus fin 3

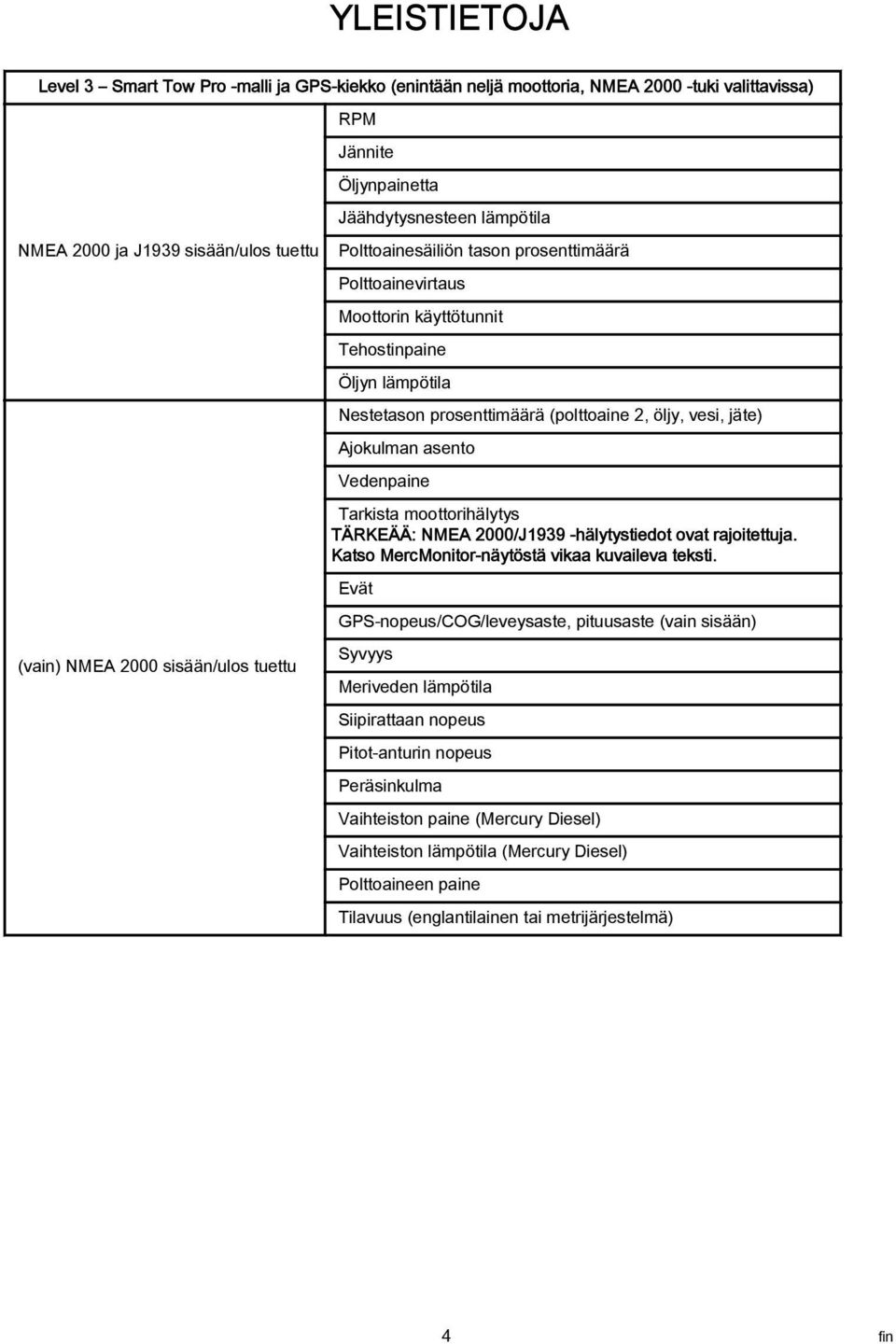

8 YLEISTIETOJA Level 3 Smart Tow Pro -malli ja GPS-kiekko (enintään neljä moottoria, NMEA tuki valittavissa) NMEA 2000 ja J1939 sisään/ulos tuettu (vain) NMEA 2000 sisään/ulos tuettu Jännite Öljynpainetta Jäähdytysnesteen lämpötila Polttoainesäiliön tason prosenttimäärä Polttoainevirtaus Moottorin käyttötunnit Tehostinpaine Öljyn lämpötila Nestetason prosenttimäärä (polttoaine 2, öljy, vesi, jäte) Ajokulman asento Vedenpaine Tarkista moottorihälytys TÄRKEÄÄ: NMEA 2000/J1939 -hälytystiedot ovat rajoitettuja. Katso MercMonitor-näytöstä vikaa kuvaileva teksti. Evät GPS-nopeus/COG/leveysaste, pituusaste (vain sisään) Syvyys Meriveden lämpötila Siipirattaan nopeus Pitot-anturin nopeus Peräsinkulma Vaihteiston paine (Mercury Diesel) Vaihteiston lämpötila (Mercury Diesel) Polttoaineen paine Tilavuus (englantilainen tai metrijärjestelmä) 4 fin

9 YLEISTIETOJA Level 3 Gateway Premier (enintään neljä moottoria, NMEA tuki valittavissa) (sisältää Smart Tow -mallin) NMEA 2000 ja J1939 sisään/ulos tuettu (vain) NMEA 2000 sisään/ulos tuettu Jännite Öljynpainetta Jäähdytysnesteen lämpötila Polttoainesäiliön tason prosenttimäärä Polttoainevirtaus Moottorin käyttötunnit Tehostinpaine Öljyn lämpötila Nestetason prosenttimäärä (polttoaine 2, öljy, vesi, jäte) Ajokulman asento Vedenpaine Tarkista moottorihälytys TÄRKEÄÄ: NMEA 2000/J1939 -hälytystiedot ovat rajoitettuja. Katso MercMonitor-näytöstä vikaa kuvaileva teksti. Evät GPS-nopeus/COG/leveysaste, pituusaste (vain sisään) Syvyys Meriveden lämpötila Siipirattaan nopeus Pitot-anturin nopeus Peräsinkulma Vaihteiston paine (Mercury Diesel) Vaihteiston lämpötila (Mercury Diesel) Polttoaineen paine Tilavuus (englantilainen tai metrijärjestelmä) MercMonitor-yhdysväyläprotokollan hyväksynnän kuvaus Yhdysväylä on ohjelmistoliittymä, joka sallii tai ohjaa pääsyä muihin ohjelmiin NMEA tai J protokollan kautta; vankka pohja yhteyksille tiedon jakamista varten. Ohjelmisto pystyy lähettämään (TX) tietoja ja vastaanottamaan (RX) tietoja eri parametriryhmänumeroiden (PGN) tuotteisiin ja tuotteista. fin 5

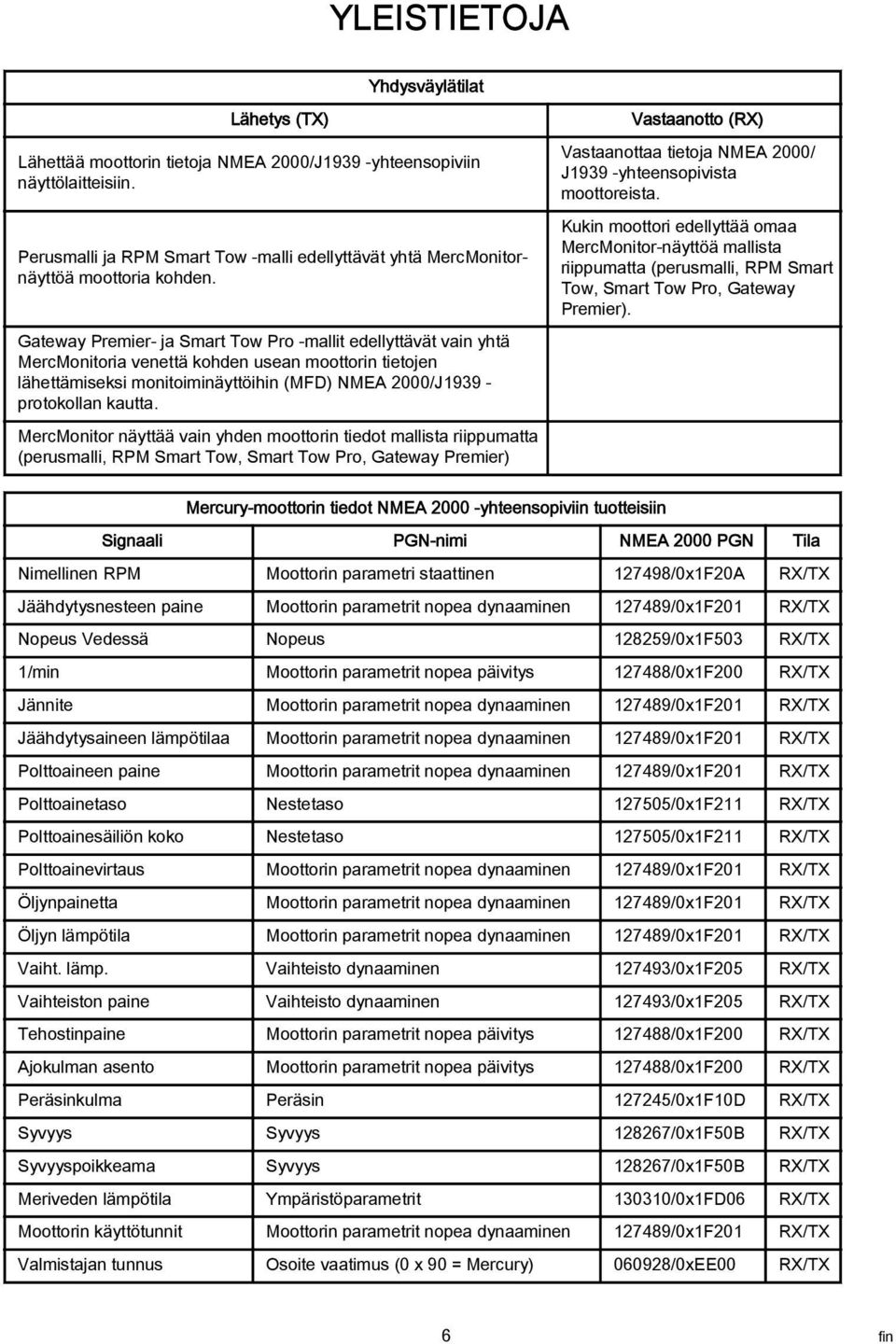

10 YLEISTIETOJA Yhdysväylätilat Lähetys (TX) Lähettää moottorin tietoja NMEA 2000/J1939 -yhteensopiviin näyttölaitteisiin. Perusmalli ja Smart Tow -malli edellyttävät yhtä MercMonitornäyttöä moottoria kohden. Gateway Premier- ja Smart Tow Pro -mallit edellyttävät vain yhtä MercMonitoria venettä kohden usean moottorin tietojen lähettämiseksi monitoiminäyttöihin (MFD) NMEA 2000/J protokollan kautta. MercMonitor näyttää vain yhden moottorin tiedot mallista riippumatta (perusmalli, Smart Tow, Smart Tow Pro, Gateway Premier) Vastaanotto (RX) Vastaanottaa tietoja NMEA 2000/ J1939 -yhteensopivista moottoreista. Kukin moottori edellyttää omaa MercMonitor-näyttöä mallista riippumatta (perusmalli, Smart Tow, Smart Tow Pro, Gateway Premier). Mercury-moottorin tiedot NMEA yhteensopiviin tuotteisiin Signaali PGN-nimi NMEA 2000 PGN Tila Nimellinen Moottorin parametri staattinen /0x1F20A RX/TX Jäähdytysnesteen paine Moottorin parametrit nopea dynaaminen /0x1F201 RX/TX Nopeus Vedessä Nopeus /0x1F503 RX/TX 1/min Moottorin parametrit nopea päivitys /0x1F200 RX/TX Jännite Moottorin parametrit nopea dynaaminen /0x1F201 RX/TX Jäähdytysaineen lämpötilaa Moottorin parametrit nopea dynaaminen /0x1F201 RX/TX Polttoaineen paine Moottorin parametrit nopea dynaaminen /0x1F201 RX/TX Polttoainetaso Nestetaso /0x1F211 RX/TX Polttoainesäiliön koko Nestetaso /0x1F211 RX/TX Polttoainevirtaus Moottorin parametrit nopea dynaaminen /0x1F201 RX/TX Öljynpainetta Moottorin parametrit nopea dynaaminen /0x1F201 RX/TX Öljyn lämpötila Moottorin parametrit nopea dynaaminen /0x1F201 RX/TX Vaiht. lämp. Vaihteisto dynaaminen /0x1F205 RX/TX Vaihteiston paine Vaihteisto dynaaminen /0x1F205 RX/TX Tehostinpaine Moottorin parametrit nopea päivitys /0x1F200 RX/TX Ajokulman asento Moottorin parametrit nopea päivitys /0x1F200 RX/TX Peräsinkulma Peräsin /0x1F10D RX/TX Syvyys Syvyys /0x1F50B RX/TX Syvyyspoikkeama Syvyys /0x1F50B RX/TX Meriveden lämpötila Ympäristöparametrit /0x1FD06 RX/TX Moottorin käyttötunnit Moottorin parametrit nopea dynaaminen /0x1F201 RX/TX Valmistajan tunnus Osoite vaatimus (0 x 90 = Mercury) /0xEE00 RX/TX 6 fin

11 YLEISTIETOJA Mercury-moottorin tiedot NMEA yhteensopiviin tuotteisiin Signaali PGN-nimi NMEA 2000 PGN Tila Hälytystiedot Tarkista moottori /0x1F201 RX/TX Evät Pienen aluksen tila /0x1FE10 RX/TX Maasuunta COG ja SOG nopea päivitys /0x9F802 RX Maanopeus COG ja SOG nopea päivitys /0x9F802 RX GPS-sijainti Sijainti nopea päivitys /0x1F801 RX Akku Akun tila /0x1F214 RX/TX Mercury-moottorin tiedot J1939-yhteensopiviin tuotteisiin Signaali PGN-nimi J1939 PGN Tila 1/min Sähköinen moottorin valvontayksikkö # /0xF004 TX Jännite Ajoneuvon sähkövirta 65271/0xFEF7 TX Jäähdytysaineen lämpötilaa Moottorin lämpötila # /0xFEEE TX Polttoainetaso Kojelaudan näyttö 65276/0xFEFC TX Polttoaineen kulutus Polttoainetalous (neste) 65266/0xFEF2 TX Polttoainevirtaus Polttoainetalous (neste) 65266/0xFEF2 TX Öljynpainetta Moottorin nestetaso / Paina # /0xFEEF TX Tehostinpaine Imu-/pakokaasutilat 65270/0xFEF6 TX Moottorin käyttötunnit Moottorin kokonaiskäyttötunnit 65253/0xFEE5 TX Valmistajan tunnus Osoite vaatimus (0 x 90 = Mercury) 61182/0xEEFE TX Hälytystiedot (Tuettu vianetsintäviesti) Tarkista moottori 65226/0xFECA TX Linja-linja AC RMS jännite Generaattorin asetettu keskiarvo 65030/0xFE06 RX/TX AC RMS taajuus Generaattorin asetettu keskiarvo 65030/0xFE06 RX/TX Liittäminen muuhun kuin SmartCraft-verkkoon MercMonitor-näytön käyttäminen muussa kuin SmartCraft-verkkosovelluksessa edellyttää MercMonitoryhdysväylän asetusta "Receive" (Vastaanota). Jos yhdysväylää ei aseteta "Receive" (Vastaanota) - asetukseen, tämä aiheuttaa useita vikoja, joita ei voida ratkaista. Viat häviävät, kun yhdysväylä asetetaan "Receive" (Vastaanota) -asetukseen. Valikkopolku yhdysväylän asettamiseksi "Receive" (Vastaanota) - asetukseen on: "Main Menu" > "Settings" > "Screen Options" (Päävalikko > Asetukset > Yhdysväylä > Yhdysväylä). Automaattinen moottorinhavaitsemistoiminto SmartCraft-monitorissa on automaattinen moottorin havaitsemistoiminto. Toiminto havaitsee automaattisesti, mikä moottorityyppi on käytössä, ja konfiguroi mittarin vastaamaan kyseistä moottorityyppiä. fin 7

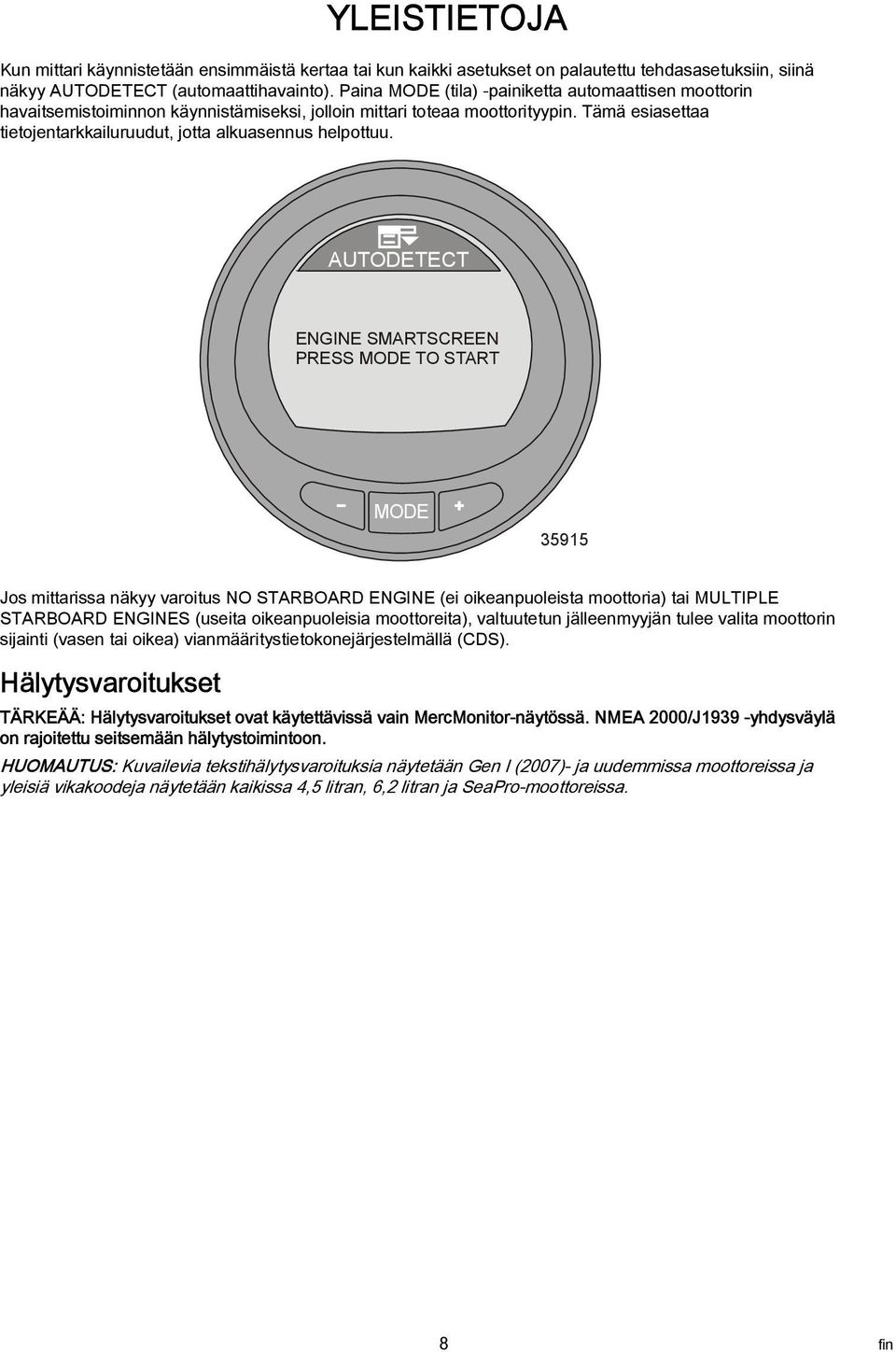

12 YLEISTIETOJA Kun mittari käynnistetään ensimmäistä kertaa tai kun kaikki asetukset on palautettu tehdasasetuksiin, siinä näkyy AUTODETECT (automaattihavainto). Paina (tila) -painiketta automaattisen moottorin havaitsemistoiminnon käynnistämiseksi, jolloin mittari toteaa moottorityypin. Tämä esiasettaa tietojentarkkailuruudut, jotta alkuasennus helpottuu. AUTODETECT ENGINE SMARTSCREEN PRESS TO START Jos mittarissa näkyy varoitus NO STARBOARD ENGINE (ei oikeanpuoleista moottoria) tai MULTIPLE STARBOARD ENGINES (useita oikeanpuoleisia moottoreita), valtuutetun jälleenmyyjän tulee valita moottorin sijainti (vasen tai oikea) vianmääritystietokonejärjestelmällä (CDS). Hälytysvaroitukset TÄRKEÄÄ: Hälytysvaroitukset ovat käytettävissä vain MercMonitor-näytössä. NMEA 2000/J1939 -yhdysväylä on rajoitettu seitsemään hälytystoimintoon. HUOMAUTUS: Kuvailevia tekstihälytysvaroituksia näytetään Gen I (2007)- ja uudemmissa moottoreissa ja yleisiä vikakoodeja näytetään kaikissa 4,5 litran, 6,2 litran ja SeaPro-moottoreissa. 8 fin

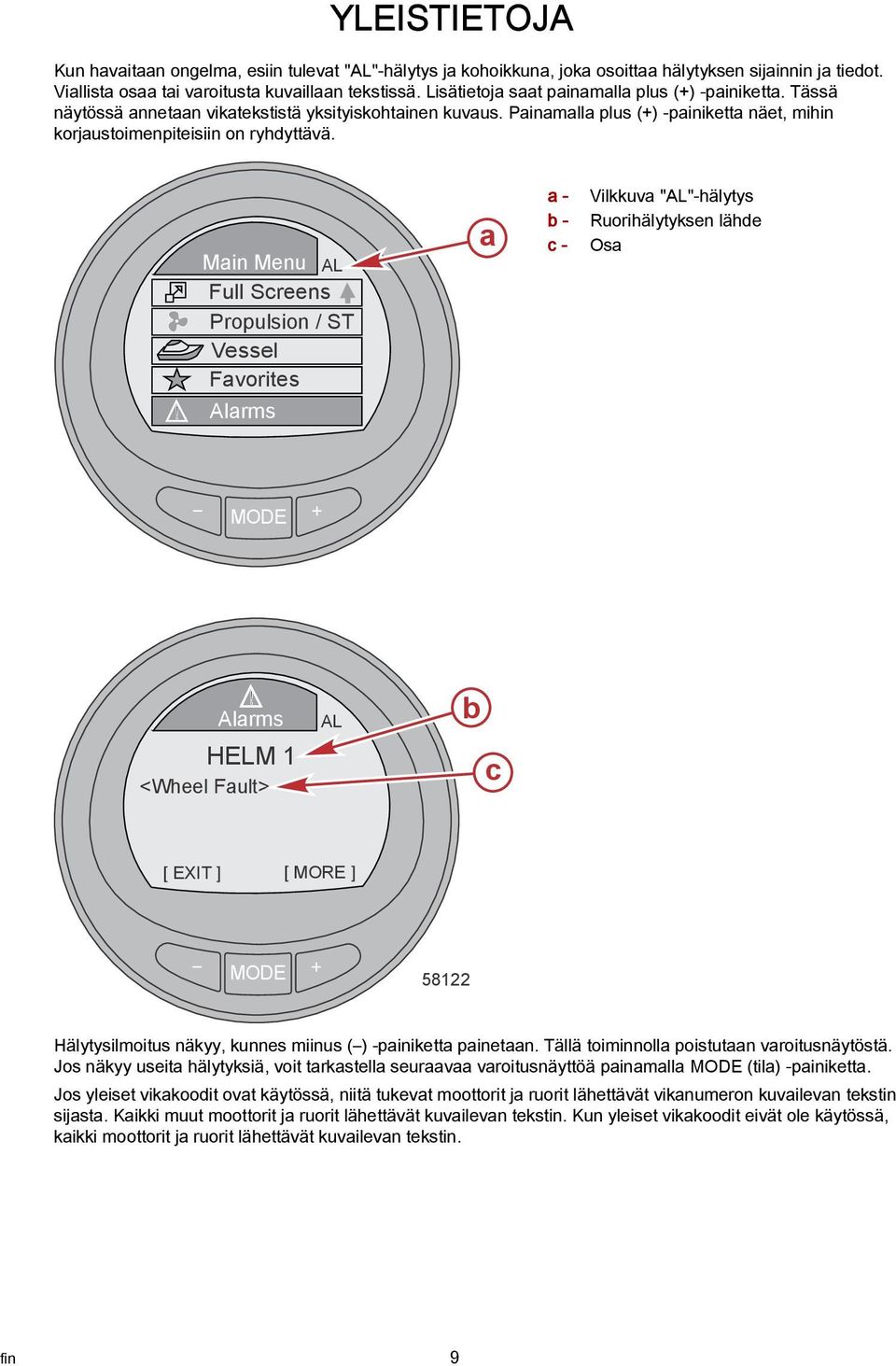

13 YLEISTIETOJA Kun havaitaan ongelma, esiin tulevat "AL"-hälytys ja kohoikkuna, joka osoittaa hälytyksen sijainnin ja tiedot. Viallista osaa tai varoitusta kuvaillaan tekstissä. Lisätietoja saat painamalla plus (+) -painiketta. Tässä näytössä annetaan vikatekstistä yksityiskohtainen kuvaus. Painamalla plus (+) -painiketta näet, mihin korjaustoimenpiteisiin on ryhdyttävä.! Main Menu AL Full Screens Propulsion / ST Vessel Favorites Alarms a a - b - c - Vilkkuva "AL"-hälytys Ruorihälytyksen lähde Osa! Alarms HELM 1 <Wheel Fault> AL b c [ EXIT ] [ MORE ] Hälytysilmoitus näkyy, kunnes miinus ( ) -painiketta painetaan. Tällä toiminnolla poistutaan varoitusnäytöstä. Jos näkyy useita hälytyksiä, voit tarkastella seuraavaa varoitusnäyttöä painamalla (tila) -painiketta. Jos yleiset vikakoodit ovat käytössä, niitä tukevat moottorit ja ruorit lähettävät vikanumeron kuvailevan tekstin sijasta. Kaikki muut moottorit ja ruorit lähettävät kuvailevan tekstin. Kun yleiset vikakoodit eivät ole käytössä, kaikki moottorit ja ruorit lähettävät kuvailevan tekstin. fin 9

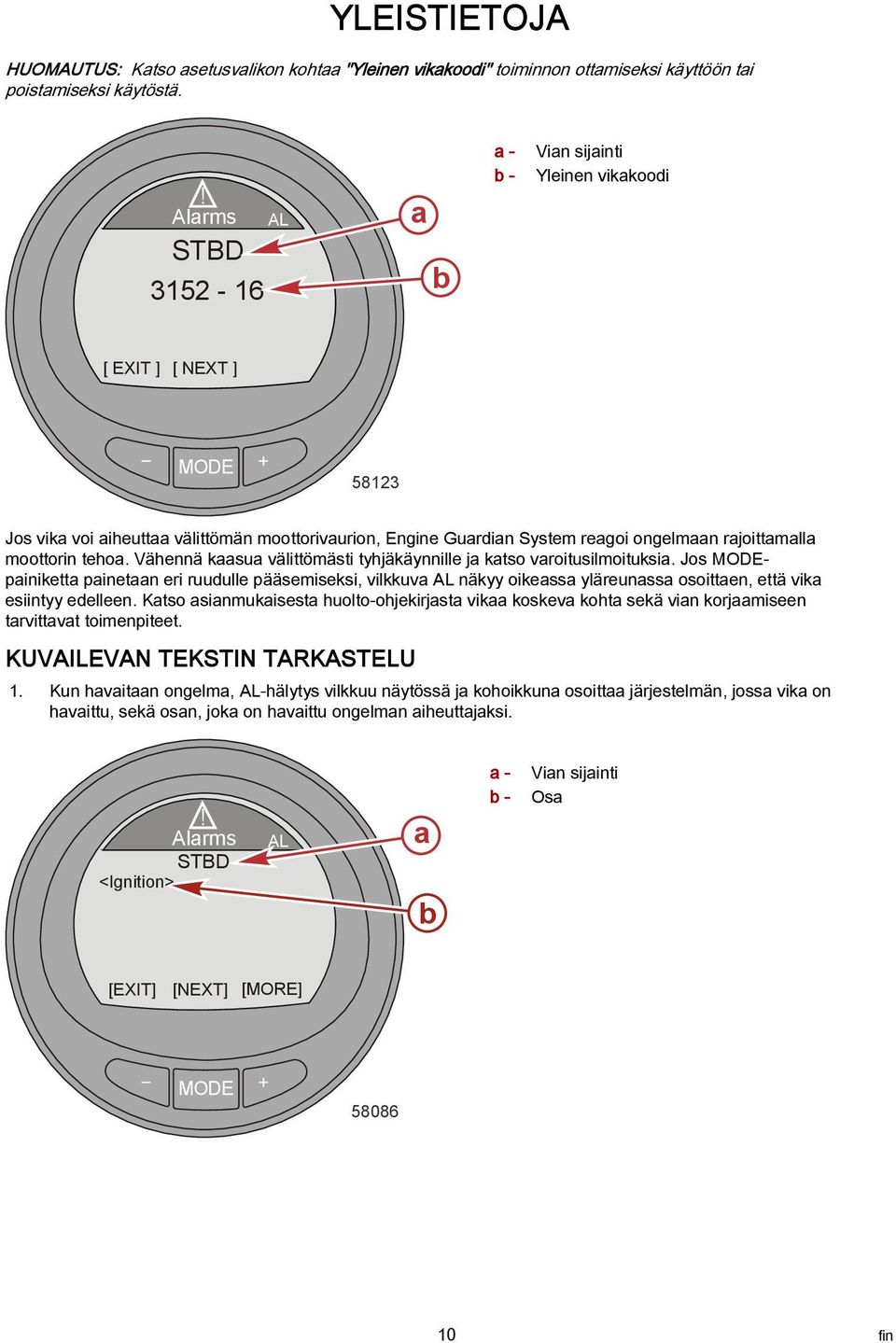

14 YLEISTIETOJA HUOMAUTUS: Katso asetusvalikon kohtaa "Yleinen vikakoodi" toiminnon ottamiseksi käyttöön tai poistamiseksi käytöstä.! Alarms AL STBD a b a - b - Vian sijainti Yleinen vikakoodi [ EXIT ] [ NEXT ] Jos vika voi aiheuttaa välittömän moottorivaurion, Engine Guardian System reagoi ongelmaan rajoittamalla moottorin tehoa. Vähennä kaasua välittömästi tyhjäkäynnille ja katso varoitusilmoituksia. Jos painiketta painetaan eri ruudulle pääsemiseksi, vilkkuva AL näkyy oikeassa yläreunassa osoittaen, että vika esiintyy edelleen. Katso asianmukaisesta huolto-ohjekirjasta vikaa koskeva kohta sekä vian korjaamiseen tarvittavat toimenpiteet. KUVAILEVAN TEKSTIN TARKASTELU 1. Kun havaitaan ongelma, AL-hälytys vilkkuu näytössä ja kohoikkuna osoittaa järjestelmän, jossa vika on havaittu, sekä osan, joka on havaittu ongelman aiheuttajaksi.! Alarms STBD <Ignition> AL a b a - b - Vian sijainti Osa [EXIT] [NEXT] [MORE] fin

15 YLEISTIETOJA 2. Tuo varoitusteksti esiin painamalla plus (+) -painiketta. Tunnistettu osa laajenee ja näyttää vikaa kuvailevan lisätekstin.! Alarms AL STBD <Ignition coil is not working properly> a b a - b - Vian sijainti Vikaa kuvaileva lisäteksti [EXIT] [NEXT] [MORE] Painamalla plus (+) -painiketta näet, mitä korjaustoimenpiteitä kuvailevassa tekstissä suositellaan.! Alarms AL STBD <See Dealer Soon> [EXIT] [NEXT] [BACK] Siirry takaisin osan tunnistamiseen painamalla plus (+) -painiketta tai tarkastele seuraavaa hälytystä painamalla (tila) -painiketta. 5. Voit poistua hälytysnäytöstä painamalla plus ( ) -painiketta. fin 11

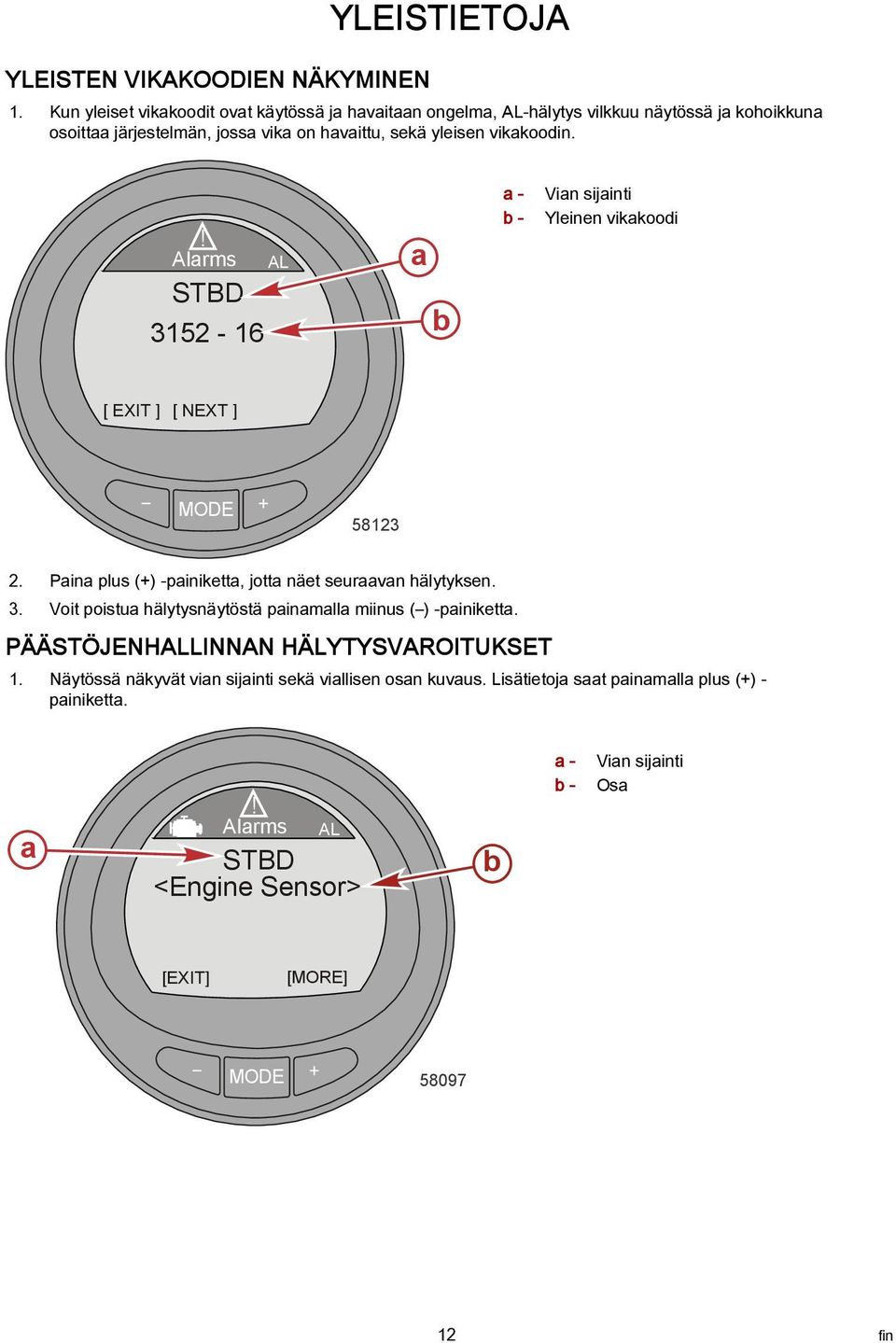

16 YLEISTEN VIKAKOODIEN NÄKYMINEN YLEISTIETOJA 1. Kun yleiset vikakoodit ovat käytössä ja havaitaan ongelma, AL-hälytys vilkkuu näytössä ja kohoikkuna osoittaa järjestelmän, jossa vika on havaittu, sekä yleisen vikakoodin.! Alarms AL STBD a b a - b - Vian sijainti Yleinen vikakoodi [ EXIT ] [ NEXT ] Paina plus (+) -painiketta, jotta näet seuraavan hälytyksen. 3. Voit poistua hälytysnäytöstä painamalla miinus ( ) -painiketta. PÄÄSTÖJENHALLINNAN HÄLYTYSVAROITUKSET 1. Näytössä näkyvät vian sijainti sekä viallisen osan kuvaus. Lisätietoja saat painamalla plus (+) - painiketta. a! Alarms AL STBD <Engine Sensor> b a - b - Vian sijainti Osa [EXIT] [MORE] fin

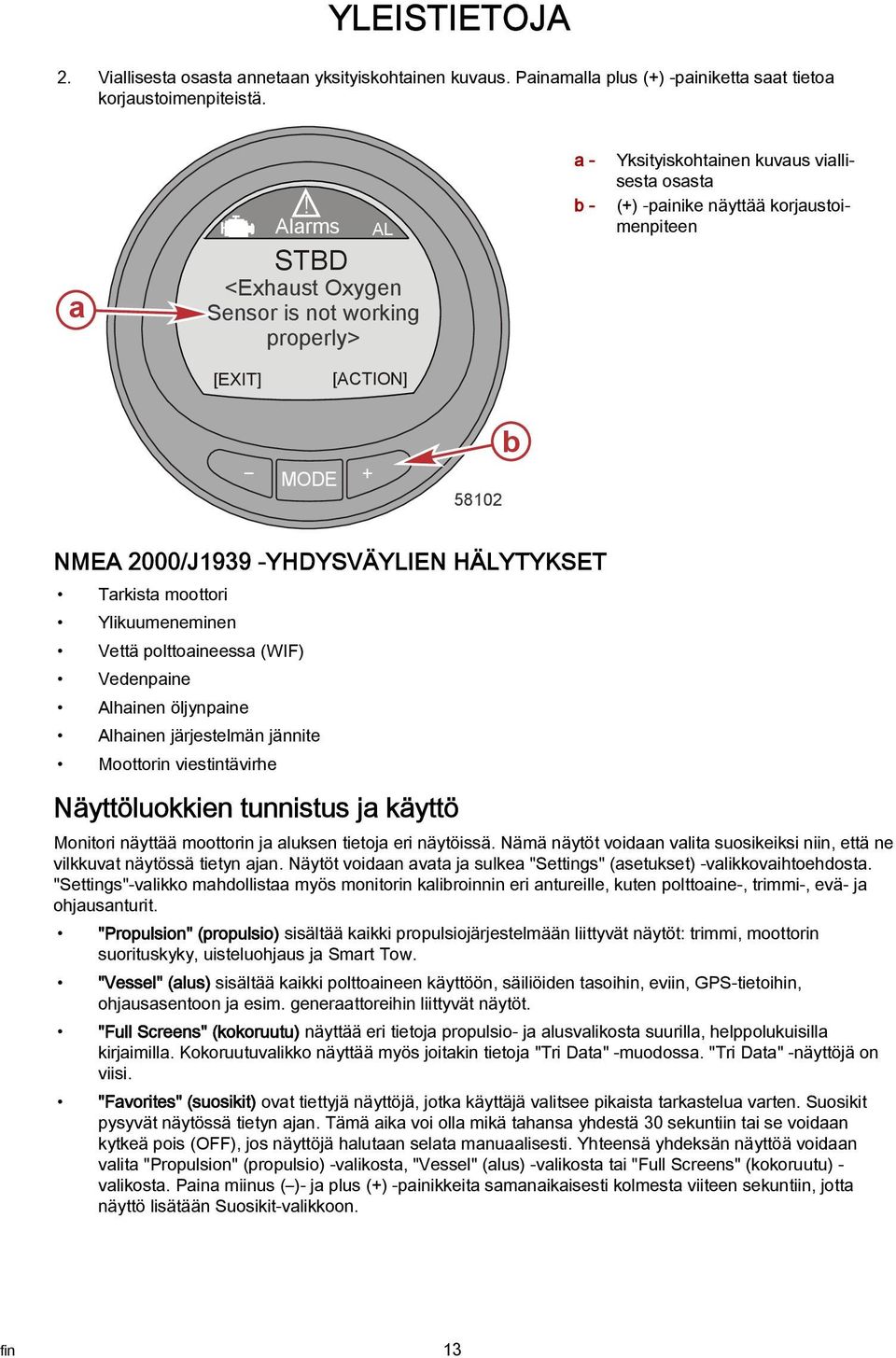

17 YLEISTIETOJA 2. Viallisesta osasta annetaan yksityiskohtainen kuvaus. Painamalla plus (+) -painiketta saat tietoa korjaustoimenpiteistä. a! Alarms AL STBD <Exhaust Oxygen Sensor is not working properly> a - b - Yksityiskohtainen kuvaus viallisesta osasta (+) -painike näyttää korjaustoimenpiteen [EXIT] [ACTION] b NMEA 2000/J1939 -YHDYSVÄYLIEN HÄLYTYKSET Tarkista moottori Ylikuumeneminen Vettä polttoaineessa (WIF) Vedenpaine Alhainen öljynpaine Alhainen järjestelmän jännite Moottorin viestintävirhe Näyttöluokkien tunnistus ja käyttö Monitori näyttää moottorin ja aluksen tietoja eri näytöissä. Nämä näytöt voidaan valita suosikeiksi niin, että ne vilkkuvat näytössä tietyn ajan. Näytöt voidaan avata ja sulkea "Settings" (asetukset) -valikkovaihtoehdosta. "Settings"-valikko mahdollistaa myös monitorin kalibroinnin eri antureille, kuten polttoaine-, trimmi-, evä- ja ohjausanturit. "Propulsion" (propulsio) sisältää kaikki propulsiojärjestelmään liittyvät näytöt: trimmi, moottorin suorituskyky, uisteluohjaus ja Smart Tow. "Vessel" (alus) sisältää kaikki polttoaineen käyttöön, säiliöiden tasoihin, eviin, GPS-tietoihin, ohjausasentoon ja esim. generaattoreihin liittyvät näytöt. "Full Screens" (kokoruutu) näyttää eri tietoja propulsio- ja alusvalikosta suurilla, helppolukuisilla kirjaimilla. Kokoruutuvalikko näyttää myös joitakin tietoja "Tri Data" -muodossa. "Tri Data" -näyttöjä on viisi. "Favorites" (suosikit) ovat tiettyjä näyttöjä, jotka käyttäjä valitsee pikaista tarkastelua varten. Suosikit pysyvät näytössä tietyn ajan. Tämä aika voi olla mikä tahansa yhdestä 30 sekuntiin tai se voidaan kytkeä pois (OFF), jos näyttöjä halutaan selata manuaalisesti. Yhteensä yhdeksän näyttöä voidaan valita "Propulsion" (propulsio) -valikosta, "Vessel" (alus) -valikosta tai "Full Screens" (kokoruutu) - valikosta. Paina miinus ( )- ja plus (+) -painikkeita samanaikaisesti kolmesta viiteen sekuntiin, jotta näyttö lisätään Suosikit-valikkoon. fin 13

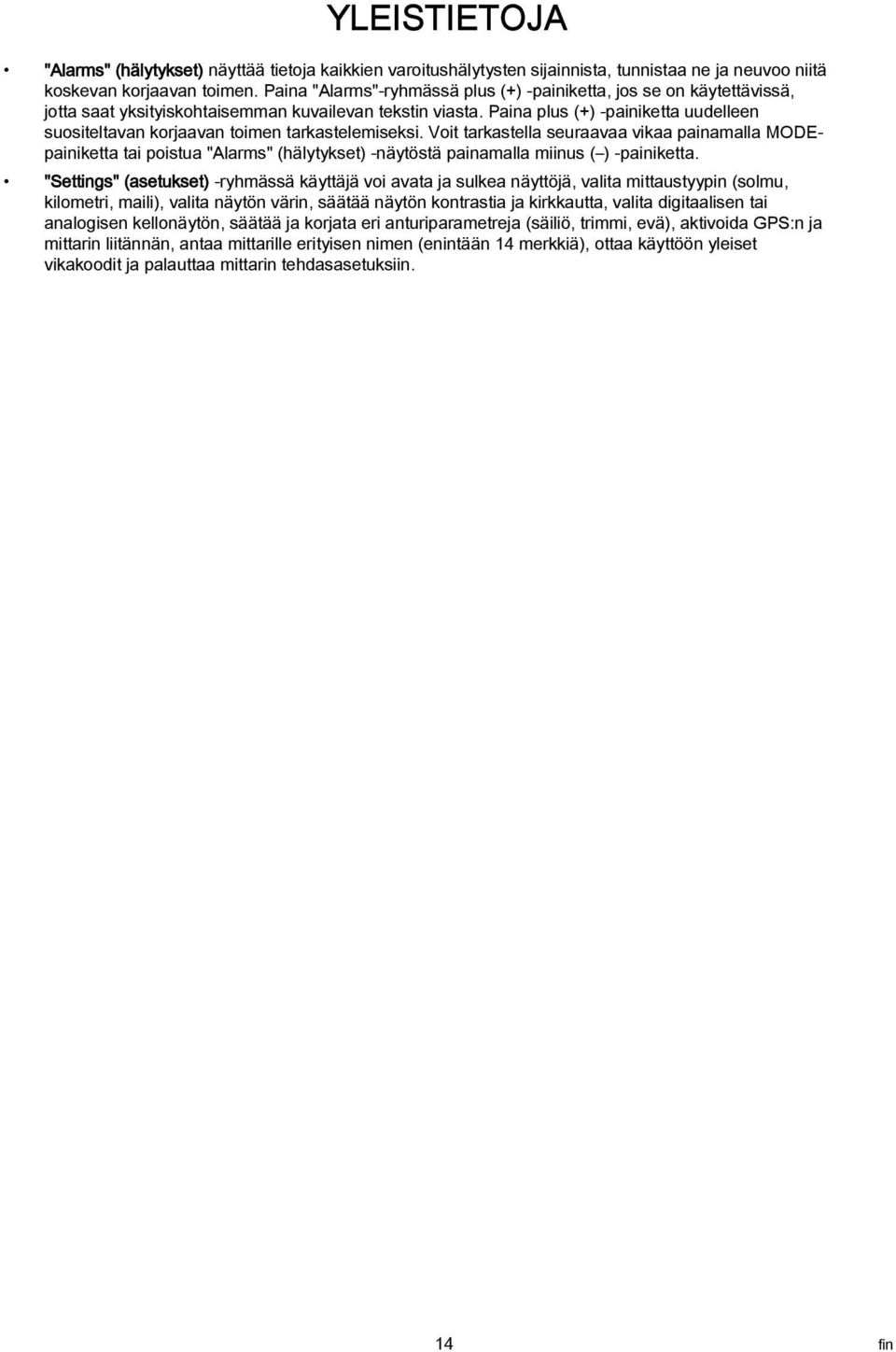

18 YLEISTIETOJA "Alarms" (hälytykset) näyttää tietoja kaikkien varoitushälytysten sijainnista, tunnistaa ne ja neuvoo niitä koskevan korjaavan toimen. Paina "Alarms"-ryhmässä plus (+) -painiketta, jos se on käytettävissä, jotta saat yksityiskohtaisemman kuvailevan tekstin viasta. Paina plus (+) -painiketta uudelleen suositeltavan korjaavan toimen tarkastelemiseksi. Voit tarkastella seuraavaa vikaa painamalla painiketta tai poistua "Alarms" (hälytykset) -näytöstä painamalla miinus ( ) -painiketta. "Settings" (asetukset) -ryhmässä käyttäjä voi avata ja sulkea näyttöjä, valita mittaustyypin (solmu, kilometri, maili), valita näytön värin, säätää näytön kontrastia ja kirkkautta, valita digitaalisen tai analogisen kellonäytön, säätää ja korjata eri anturiparametreja (säiliö, trimmi, evä), aktivoida GPS:n ja mittarin liitännän, antaa mittarille erityisen nimen (enintään 14 merkkiä), ottaa käyttöön yleiset vikakoodit ja palauttaa mittarin tehdasasetuksiin. 14 fin

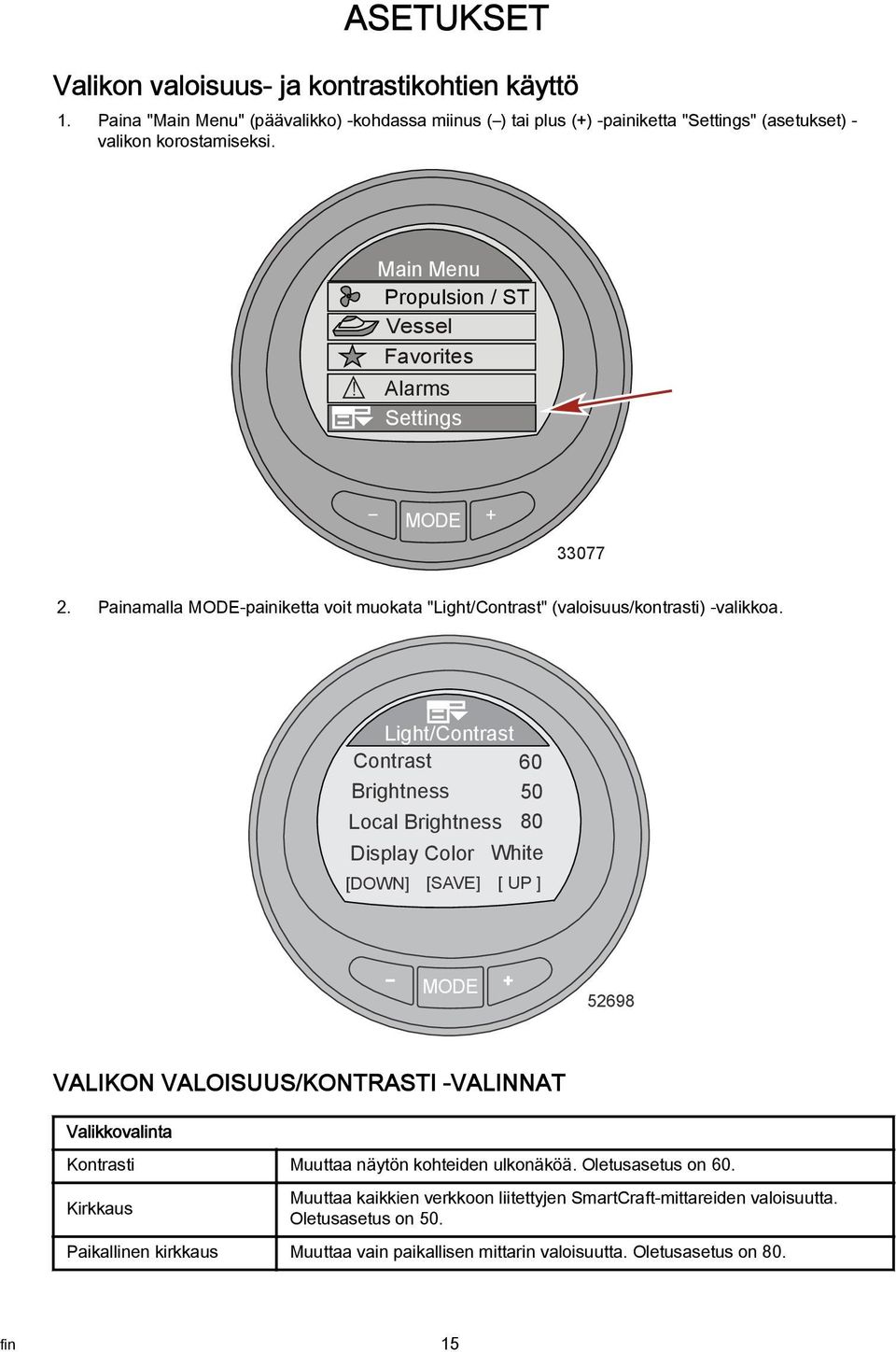

19 ASETUKSET Valikon valoisuus- ja kontrastikohtien käyttö 1. Paina "Main Menu" (päävalikko) -kohdassa miinus ( ) tai plus (+) -painiketta "Settings" (asetukset) - valikon korostamiseksi.! Main Menu Propulsion / ST Vessel Favorites Alarms Settings Painamalla -painiketta voit muokata "Light/Contrast" (valoisuus/kontrasti) -valikkoa. Light/Contrast Contrast 60 Brightness 50 Local Brightness 80 Display Color [DOWN] [SAVE] White [ UP ] VALIKON VALOISUUS/KONTRASTI -VALINNAT Valikkovalinta Kontrasti Muuttaa näytön kohteiden ulkonäköä. Oletusasetus on 60. Kirkkaus Muuttaa kaikkien verkkoon liitettyjen SmartCraft-mittareiden valoisuutta. Oletusasetus on 50. Paikallinen kirkkaus Muuttaa vain paikallisen mittarin valoisuutta. Oletusasetus on 80. fin 15

20 ASETUKSET Valikkovalinta Näytön väri Painikkeiden väri Värisynkronointi Kaukosäädettävä valo Kaukosäädettävä kontrasti Yötoiminto Muuttaa näytön taustavalaistusta. Muuttaa painikkeiden valaistusta. Valitsee saman värivalinnan näytölle ja painikkeelle. Sallii toisen verkkoon liitetyn näyttömittarin muuttaa valoa. Sallii toisen verkkoon liitetyn näyttömittarin muuttaa kontrastia. Muuttaa taustavalon tummaksi ja kirjaimet ja numerot valitun värisiksi. KONTRASTI 1. Painamalla -painiketta voit muokata "Contrast" (kontrasti) -kohtaa. 2. Painamalla miinus ( ) tai plus (+) -painiketta voit muokata näytön kontrastitasoa. Light/Contrast Contrast Brightness Display Color Button Color Color Sync Blue White No [DOWN] [SAVE] [ UP ] Painamalla -painiketta voit tallentaa kontrastiasetuksen. 4. Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. KIRKKAUS 1. Painamalla miinus ( ) -painiketta voit korostaa "Brightness" (kirkkaus) -kohdan. 2. Painamalla -painiketta voit muokata näytön kirkkaustasoa. 16 fin

21 ASETUKSET 3. Painamalla miinus ( ) tai plus (+) -painiketta voit muuttaa näytön kirkkautta. Light/Contrast Contrast Brightness Display Color Button Color Color Sync Blue White No [DOWN] [EDIT] [ UP ] Painamalla -painiketta voit tallentaa kirkkausasetuksen. 5. Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. PAIKALLINEN KIRKKAUS Paikallinen kirkkaus muuttaa mittarin kirkkautta mutta ei vaikuta muiden mittareiden kirkkausvalintoihin. 1. Painamalla miinus ( ) -painiketta voit korostaa "Paikallinen kirkkaus" -valinnan. 2. Painamalla -painiketta voit muokata näytön paikallista kirkkaustasoa. 3. Painamalla miinus ( )- tai plus (+) -painiketta voit muuttaa näytön paikallista kirkkautta. Light/Contrast Contrast 60 Brightness 50 Local Brightness 80 Display Color [DOWN] [EDIT] White [ UP ] Painamalla -painiketta voit tallentaa paikallisen kirkkausasetuksen. 5. Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. fin 17

22 NÄYTÖN VÄRI ASETUKSET Näytön taustavalon väriä voidaan muuttaa punaiseksi, siniseksi, vihreäksi, valkoiseksi, keltaiseksi, sinipunaiseksi ja jäänsiniseksi. Kukin taustavalon väreistä voidaan valita näkymään noin 15 sekunnin ajan. 15 sekunnin kuluttua väri häviää ja vaihtuu seuraavaan väriin. Tästä käytetään nimitystä "Wave" (väriaalto). 1. Painamalla miinus ( ) -painiketta voit korostaa "Display Color" (näytön väri) -kohdan. 2. Painamalla -painiketta voit muokata taustavalonäytön väriä. 3. Painamalla miinus ( )- tai plus (+) -painiketta voit valita värin tai "aallon" taustavalonäytön väriksi. Light/Contrast Contrast Brightness Display Color Button Color Color Sync Blue White No [DOWN] [EDIT] [ UP ] Painamalla -painiketta voit tallentaa näytön väriasetuksen. 5. Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. PAINIKKEIDEN VÄRI Miinus ( ), plus (+), tai -painikkeen valon väriä voidaan muuttaa punaiseksi, siniseksi, vihreäksi, valkoiseksi, keltaiseksi, sinipunaiseksi ja jäänsiniseksi. Kukin painikkeen väreistä voidaan valita näkymään noin 15 sekunnin ajan. 15 sekunnin kuluttua väri häviää ja vaihtuu seuraavaan väriin. Tästä käytetään nimitystä "Wave" (väriaalto). 1. Painamalla miinus ( ) -painiketta voit korostaa "Button Color" (painikkeen väri) -kohdan. 2. Painamalla -painiketta voit muokata painikkeiden värejä. 18 fin

23 ASETUKSET 3. Painamalla miinus ( ) tai plus (+) -painiketta voit valita värin tai "aallon" painikkeiden väriksi. Light/Contrast Contrast Brightness Display Color Button Color Color Sync Blue White No [DOWN] [EDIT] [ UP ] Painamalla -painiketta voit tallentaa painikkeen väriasetuksen. 5. Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. VÄRISYNKRONOINTI "Color Sync" (värisynkronointi) -toiminto valitsee saman värin taustavalolle ja painikkeille. Värisynkronoinnin päälle kytkeminen ("Yes") kytkee "Button Color" -säätötoiminnon pois. 1. Painamalla miinus ( ) -painiketta voit korostaa "Color Sync" (värisynkronointi) -kohdan. 2. Painamalla -painiketta voit kytkeä valinnan päälle ("Yes") tai pois ("No"). Light/Contrast Contrast Brightness Display Color Button Color Color Sync Blue White No [DOWN] [EDIT] [ UP ] Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. fin 19

24 KAUKOSÄÄDETTÄVÄ VALO ASETUKSET "Remote Light" (kaukosäädettävä valo) -toiminnolla hallitaan kaikkia näyttömittarin valoja mistä tahansa näyttömittarista. Toiminnolla säädetään kirkkautta, näytön värejä, painikkeen värejä ja yötoimintoa. Kaukosäädettävä valo toimii vain, jos vähintään kaksi näyttömittaria on kytketty päälle. 1. Painamalla miinus ( ) -painiketta voit korostaa "Remote Light" (kaukosäädettävä valo) -kohdan. 2. Painamalla -painiketta voit kytkeä valinnan päälle ("Yes") tai pois ("No"). Light/Contrast Color Sync Yes Remote Light Yes Remote Contrast No Night Time Mode No Exit [DOWN] [EDIT] [ UP ] Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. KAUKOSÄÄDETTÄVÄ KONTRASTI "Remote Contrast" (kaukosäädettävä kontrasti) -toiminnolla hallitaan näyttömittarin kontrasteja mistä tahansa näyttömittarista. Tällä toiminnolla säädetään vain kontrastia. Kaukosäädettävä kontrasti toimii vain, jos vähintään kaksi näyttömittaria on kytketty päälle. 1. Painamalla miinus ( ) -painiketta voit korostaa "Remote Contrast" (kaukosäädettävä kontrasti) - kohdan. 20 fin

25 ASETUKSET 2. Painamalla -painiketta voit kytkeä valinnan päälle ("Yes") tai pois ("No"). Light/Contrast Color Sync Yes Remote Light Yes Remote Contrast No Night Time Mode No Exit [DOWN] [EDIT] [ UP ] Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. YÖTOIMINTO "Night Time Mode" (yötoiminto) tummentaa näyttöruudun muuttaen kirjainten ja numeroiden värin halutuksi. Kun tämä toiminto kytketään päälle, se vähentää mittarin taustavalon määrää huomattavasti. 1. Painamalla miinus ( ) -painiketta voit korostaa "Night Time Mode" (yötoiminto) -kohdan. 2. Painamalla -painiketta voit kytkeä valinnan päälle ("Yes") tai pois ("No"). Kolmas vaihtoehto ("AUTO") valitsee automaattisesti "Night Time Mode" -kohdan, kun ympäristön valoisuus heikkenee. Light/Contrast Color Sync Remote Light White Yes Remote Contrast No Night Time Mode Yes Exit [DOWN] [EDIT] [ UP ] Voit poistua "Light/Contrast"-valikosta painamalla miinus ( ) tai plus (+) -painiketta "Exit" (poistu) - kohdan korostamiseksi. Painamalla -painiketta voit poistua "Light/Contrast"-valikosta. fin 21

26 Yksikköjen asetus ASETUKSET "Units" (yksiköt) -valikkokohta muuttaa näytön mittayksiköt englantilaisiksi ("Eng") tai metrijärjestelmän mukaisiksi ("Met") ja nopeusnäytön maileihin tunnissa ("MPH"), kilometreihin tunnissa ("KMH") tai solmuiksi ("KN"). 1. Paina "Main Menu" (päävalikko) -kohdassa miinus ( ) tai plus (+) -painiketta "Settings" (asetukset) - valikon korostamiseksi. 2. Painamalla -painiketta voit siirtyä "Settings"-valikkoon.! Main Menu Propulsion / ST Vessel Favorites Alarms Settings Painamalla miinus ( ) -painiketta voit korostaa "Units" (yksiköt) -valikon. 4. Painamalla -painiketta voit muokata "Units"-valikkoa. Settings Light/Contrast Units Screen Trim Tanks [DOWN] [EDIT] [ UP ] fin

27 ASETUKSET 5. Painamalla -painiketta voit vaihtaa näytön yksiköt englantilaisiksi ("Eng") tai metrijärjestelmän mukaisiksi ("Met"). Units Display Speed Exit Eng MPH [DOWN] [EDIT] Painamalla miinus ( ) -painiketta voit korostaa "Speed" (nopeus) -yksikön. 7. Painamalla -painiketta voit vaihtaa nopeusyksiköt maileihin tunnissa ("MPH"), kilometreihin tunnissa ("KMH") tai solmuiksi ("KN"). 8. Painamalla miinus ( ) -painiketta voit korostaa "Exit" (poistu) -kohdan. Painamalla -painiketta voit poistua "Units"-valikosta. Käytettävät näytöt "Screens" (näytöt) -valikossa näyttöjä voidaan avata ja sulkea. "Full Screens" (kokoruutu) -alivalikossa on kymmenen kokoruutua, jotka voidaan avata tai sulkea. Lisäksi "Full Screens" -alivalikossa on enintään viisi "Tri Data" -näyttöä sekä "Double Screen", joita käyttäjä voi muuttaa. Avattavilla ja suljettavilla näytöillä on lisäksi suora suhde propulsio- ja alusvalikkojen eri näyttöihin, ja ne riippuvat asennetusta moottorista, joka tukee eri antureita. fin 23

28 ASETUKSET Kokoruutu Nopeus Syvyys Ilman lämpötila Jäähdytysaineen lämpötila Kello analoginen tai digitaalinen Öljyn lämpötila Polttoaineen paine Öljynpaine Vedenpaine Huolto Tri Data Kaksoisnäyttö ECO-näyttö Järjestelmän tarkistus Analoginen kierrosluku Analoginen nopeus Ajokulma ja kierrosluku Huippunopeus Vesitiedot Öljytiedot Polttoaineen paine Jännite ja käyttötunnit Käytetty polttoaine Syvyys Ohjausasento Tehostinpaine Evät GPS-tiedot Matkapiste Uisteluohjaus Smart Tow Generaattori Näytön synkronointi Suosikkidiat Näyttöjen kytkeminen päälle KOKORUUTUVAIHTOEHDOT 1. Paina "Main Menu" (päävalikko) -kohdassa miinus ( ) tai plus (+) -painiketta "Settings" (asetukset) - valikon korostamiseksi. 2. Painamalla -painiketta voit siirtyä "Settings"-valikkoon.! Main Menu Propulsion / ST Vessel Favorites Alarms Settings Painamalla miinus ( ) -painiketta voit korostaa "Screens" (näytöt) -valikon. 24 fin

29 ASETUKSET 4. Painamalla -painiketta voit muokata "Screens"-valikkoa. Settings Light/Contrast Units Screens Trim Tanks [DOWN] [EDIT] [ UP ] Painamalla -painiketta voit muokata "Full Screens" -valikkoa. Screens Full Screens Tri Data Double Screen ECO Screen No Sys Check No [DOWN] [EDIT] [ UP ] Kokoruutuvalinnat Nopeus Syvyys Ilman lämpötila Jäähdytysnesteen lämp. Kello Öljyn lämpötila Polttoaineen paine Öljynpaine Vedenpaine Huolto fin 25

30 ASETUKSET 6. Painamalla -painiketta voit kytkeä "Speed"-valinnan päälle ("Yes") tai pois ("No"). Full Screens Speed Yes Depth No Air Temp No Coolant Temp No Clock No [DOWN] [EDIT] Voit tehdä valinnan miinus ( )- tai plus (+) -painikkeella ja käyttää -painiketta valinnan kytkemiseksi päälle ("Kyllä") tai pois ("Ei"). HUOMAUTUS: Viimeinen valinta on "Huolto". Tämä näyttövalinta on kytkettävä päälle ("Kyllä"), jotta 100 tunnin huoltotaulukkoa voidaan tarkkailla. 8. Painamalla miinus ( ) -painiketta voit korostaa "Exit" (poistu) -kohdan. 9. Painamalla -painiketta voit poistua "Full Screens" -kohdasta. TRI DATA Käytettävissä on viisi "Tri Data" -näyttöä. Ensimmäinen "Tri Data" -näyttö on oletuksena päällä. Kukin voidaan kytkeä päälle ja siihen voidaan tehdä muutoksia käyttäjän valitsemilla tiedoilla. 1. Painamalla miinus ( ) -painiketta voit korostaa "Tri Data" -kohdan. 2. Painamalla -painiketta voit muokata "Tri Data" -näyttöjä. Screens Full Screens Tri Data Double Screen ECO Screen No Sys Check No [DOWN] [EDIT] [ UP ] fin

31 ASETUKSET 3. Ensimmäinen "Tri Data" -näyttö on oletuksena päällä ("Yes"). Voit muokata "Screen 1" (näyttö 1) - kohtaa painamalla -painiketta kahdesti. Tri Data Screen 1 Screen 2 Screen 3 Screen 4 Screen 5 [DOWN] [EDIT] Yes No No No No Painamalla -painiketta voit muokata näytön "Top" (ylä) -kohtaa. 5. Painamalla miinus ( ) tai plus (+) -painiketta voit muuttaa "Top"-kohdan tietoja. HUOMAUTUS: "Tri Data" -vaihtoehdoille "Top" (ylä), "Left" (vasen) ja "Right" (oikea) käytettävissä olevat tiedot ovat: "Hours" (tunnit), "Clock" (kello), "Depth" (syvyys), "Fuel" (polttoaine), "" (kierrosluku), "Speed" (nopeus), "Coolant Temp" (jäähd.nesteen lämp.), "Oil Temp" (öljyn lämp.), "Seatemp" (meren lämp.), "Water Press" (veden paine), "Oil Press" (öljyn paine), "Trim" (trimmi), "Fuel Flow" (polttoaineen virtaus) ja "Battery" (akku). Top Left Right Exit Tri Data Clock Depth Battery [DOWN] [EDIT] [ UP ] Painamalla -painiketta voit poistua näytön "Top" (ylä) -kohdasta. 7. Painikkeilla voidaan korostaa ja muokata jäljellä olevia valintoja. 8. Korostamalla "EXIT" voit muokata "ruutua 2." 9. Painamalla -painiketta voit kytkeä "Screen 2" -vaihtoehdon päälle ("Yes") ja muokata käytettävissä olevia tietoja. Suorita menettely loppuun edellisissä vaiheissa olevien ohjeiden mukaisesti muille "Tri Data" -näytöille. fin 27

32 10. Kun "Tri Data" -näytöt ovat valmiit, korosta "Exit" (poistu) -kohta painamalla miinus ( ) -painiketta. Painamalla -painiketta voit poistua "Full Screens" -valikosta. KAKSOISNÄYTTÖ ASETUKSET Käytettävissä on viisi "Double Screen" (kaksoisnäyttö) -valintaa. Ensimmäinen näyttö on oletuksena päällä. Kukin voidaan kytkeä päälle ja siihen voidaan tehdä muutoksia käyttäjän valitsemilla tiedoilla. 1. Paina "Screens" (näytöt) -valikossa miinus ( ) -painiketta "Double Screen" (kaksoisnäyttö) -valikon korostamiseksi. 2. Painamalla -painiketta voit muokata "Double Screen" (kaksoisnäyttö) -kohtaa. Screens Full Screens Double Screen ECO Screen No Quick Ref No Analog No [DOWN] [EDIT] [ UP ] Ensimmäinen näyttö on oletuksena päällä ("Yes"). Voit muokata "Screen 1" (näyttö 1) -kohtaa painamalla -painiketta kahdesti. Double Screen Screen 1 Yes Screen 2 No Screen 3 No Screen 4 No Screen 5 No [DOWN] [EDIT] Painamalla -painiketta voit muokata "OUTER" (ulko) -näytön tietokohtaa. 5. Painamalla miinus ( ) tai plus (+) -painiketta voit muuttaa "OUTER"-kohdan tietoja. 28 fin

33 ASETUKSET HUOMAUTUS: "OUTER" (ulko)- ja "INNER" (sisä) -"Double Screen" (kaksoisnäyttö) -kohdalle saatavissa olevat tiedot ovat: "" (kierrosluku), "Speed" (nopeus), "Coolant Temp" (jäähd.nesteen lämp.), "Oil Temp" (öljyn lämp.), "Seatemp" (meren lämp.), "Water Press" (veden paine), "Oil Press" (öljyn paine), "Fuel Flow" (polttoaineen virtaus), "Fuel" (polttoaine), "Battery" (akku) ja "Depth" (syvyys). Double Screen OUTER INNER Depth Exit [DOWN] [SAVE] [ UP ] Painamalla -painiketta voit tallentaa "OUTER" (ulko) -näytön tietokohdan. 7. Käyttämällä miinus ( )- tai plus (+) -painiketta voit korostaa "INNER" (sisä) -näytön tietovalinnan ja muokata sitä. 8. Korostamalla "Exit" voit siirtyä "ruutuun 2." 9. Painamalla -painiketta voit kytkeä "Screen 2" -vaihtoehdon päälle ("Yes") ja muokata käytettävissä olevia tietoja. Suorita loppuun edellä selitetty menettely muille "Double Screen" - valinnoille. 10. Kun "Double Screen" -valinnat ovat valmiit, korosta "Exit" (poistu) -kohta painamalla miinus ( ) - painiketta. Painamalla -painiketta voit poistua "Double Screen" -valikosta. MUUT NÄYTTÖVALINNAT Voit navigoida muiden näyttövalintojen läpi miinus ( )- ja plus (+) -painikkeella. Painamalla -painiketta voit kytkeä valinnat päälle ("Kyllä") tai pois ("Ei"). Valinnaiset näytöt ECO-näyttö Järjestelmän tarkistus ("Sys Check") Analoginen kierrosluku Analoginen nopeus Ajokulma/kierrosluku Valvoo moottorin antureita ja hakee parasta polttoainetaloutta. Katso kohtaa Veneen valikko. Näyttää tärkeiden antureiden ja akun jännitteen kokonaistilan sen jälkeen, kun virta kytketään päälle avaimella. Näyttää moottorin kierrosluvun pyyhkäisevällä osoittimella. Näyttää veneen nopeuden pyyhkäisevällä osoittimella. Kaksi eri aluetta on käytettävissä: 0 80 tai solmuina, kilometreinä tunnissa tai maileina tunnissa. Näyttää ajokulman asennon sekä moottorin jäähdytysveden paineen (jos anturi on varusteena) ja moottorin kierrosluvun. fin 29

34 ASETUKSET Valinnaiset näytöt Huippunopeus Vesitiedot Öljytiedot Polttoaineen paine Jännite/käyttötunnit Kulutettu polttoaine Syvyys Ohjaus Tehostinpaine Evät GPS-tiedot Matkapiste Uisteluohjaus Smart Tow Generaattori Näytön synkronointi (Screen Sync) Suosikkidia Näyttää moottorin kierrosluvun, veneen nopeuden aktiivisen anturin kautta, veneen huippunopeuden ja veneen kierrosluvun kyseisellä huippunopeudella. Näyttää moottorin kierrosluvun, veneen nopeuden aktiivisen anturin kautta, jäähdytysnesteen lämpötilan ja vedenpaineen. Näyttää moottorin kierrosluvun, veneen nopeuden aktiivisen anturin kautta, öljyn lämpötilan ja öljynpaineen. Näyttää moottorin kierrosluvun, polttoaineen paineen ja kyseisellä hetkellä tunnissa kulutetun polttoainemäärän. (Riippuu moottorista) Näyttää kokonaiskäyttötunnit, jotka moottori on käynyt, akun nykyisen lataustilan ja moottorin kierrosluvun. Näyttää kyseisellä hetkellä tunnissa kuluvan polttoaineen määrän sekä polttoaineen kulutetun määrän. Syvyysnäyttö on kytkettävä päälle, jotta syvyyshälytykset toimivat. Näyttää vetolaitteen tai peräsimen asennon. (Riippuu moottorista) Näyttää moottorin kierrosluvun, veneen nopeuden aktiivisen anturin kautta ja imusarjan paineen määrän. (Riippuu moottorista) Näyttää vasemman ja oikeanpuoleisen evän asennon. Näyttää maasuunnan, maanopeuden, leveysasteen ja pituusasteen. GPS täytyy asentaa. Näyttää matkapisteeseen kuluvan ajan, kompassisuunnan matkapisteeseen, etäisyyden matkapisteeseen ja matkapisteeseen saapumiseen tarvittavan polttoainemäärän. GPS täytyy asentaa. Näyttää kuvakkeen, joka osoittaa, että uisteluohjaus on kytketty päälle tai pois. Sitä voidaan ohjata veneen nopeudella aktiivisen anturin kautta tai moottorin kierrosluvulla. (Riippuu moottorista) HUOMAUTUS: Tämä valinta ei ole käytettävissä, kun moottorissa ei ole uisteluohjausta. Näyttää kuvakkeen, joka osoittaa, että Smart Tow on kytketty päälle tai pois. Smart Tow -toimintoa voidaan ohjata joko kierrosluvulla tai nopeudella. Näyttää AC-jännitteen, taajuuden hertzeinä, generaattorin sijainnin tai nimen sekä generaattorin käyttötunnit. Täytyy liittää väylän verkkoon. HUOMAUTUS: MercMonitor on asetettava vastaanottamaan tämän valinnan muokkaamiseksi. Jotta tätä toimintoa voidaan valvoa, alukseen on asennettava generaattori, joka pystyy lähettämään tietoja J1939-väylän verkossa. Sallii useiden samantyyppisten mittareiden synkronoinnin väri-,valo- ja kontrastitasoille. Tämä toiminto toimii vain, jos se kytketään päälle kussakin mittarissa. HUOMAUTUS: Suosikkidian valinnan sekuntien on oltava näkyvissä, jotta suosikkinäytön siirto toimii. Valitse väliltä 1 30 sekuntia valittujen suosikkien näyttämiseen. Kun sekuntien asetukseksi on asetettu OFF, suosikkinäyttöä on siirrettävä eteenpäin manuaalisesti tilapainikkeella. 30 fin

35 Ajokulman asetus ASETUKSET Ajokulman asetusvalikkoa muokkaamalla ajokulman kohovalikko voidaan kytkeä päälle tai pois, muuttaa aikaa, jonka kohovalikko näkyy näytössä, kytkeä korkea resoluutio päälle tai pois ja kalibroida mittari anturille sopivaksi. Korkea resoluutioasetus saa monitorin näyttämään ajokulman sijainnista yksityiskohtaisempia tietoja. 1. Paina "Main Menu" (päävalikko) -kohdassa miinus ( ) tai plus (+) -painiketta "Settings" (asetukset) - valikon korostamiseksi. 2. Painamalla -painiketta voit siirtyä "Settings"-valikkoon.! Main Menu Propulsion / ST Vessel Favorites Alarms Settings Painamalla miinus ( ) -painiketta voit korostaa "Trim" (ajokulma) -valikon. 4. Painamalla -painiketta voit muokata "Trim"-valikkoa. Settings Light/Contrast Units Screen Trim Tanks [DOWN] [EDIT] [ UP ] Painamalla -painiketta voit kytkeä ajokulman "Popup"-ikkunavalinnan päälle ("Yes") tai pois ("No"). 6. Painamalla miinus ( ) -painiketta voit korostaa "High Resol" (korkea resol.) -kohdan. 7. Painamalla -painiketta voit kytkeä korkean resoluutiokohdan päälle ("Yes") tai pois ("No"). fin 31

36 8. Painamalla miinus ( ) -painiketta voit korostaa "Popup Time" (kohovalikon aika) -kohdan. 9. Painamalla -painiketta voit muokata sen ajan pituutta, jonka kohoikkuna näkyy näytössä. 10. Painamalla miinus ( ) tai plus (+) -painiketta voit muuttaa sen ajan pituutta, jonka kohoikkuna näkyy näytössä. Ajokulman kohoikkunan ajan pituutta voidaan muuttaa välillä 1 10 sekuntia. 11. Painamalla -painiketta voit poistua "Popup Time" (kohovalikon aika) -kohdasta. 12. Painamalla miinus ( ) -painiketta voit korostaa "Calibration" (kalibrointi) -kohdan. 13. Painamalla -painiketta voit kalibroida mittarin vastaamaan ajokulman asentoanturia. Esiin tulee kohoikkuna, joka kehottaa säätämään ajokulman täysin alas ja painamaan lopuksi plus (+) -painiketta. 14. Plus (+) -painikkeen painamisen jälkeen kohoikkunan ohjeet muuttuvat ja nyt niissä pyydetään säätämään ajokulma täysin ylös ja painamaan lopuksi plus (+) -painiketta. TÄRKEÄÄ: Jotta ajokulman säätö ylös -kalibrointi olisi tarkka, tämä on tehtävä aluksen ollessa vesillä ja ajettaessa vakionopeudella. Säädä ajokulma vakionopeudella enimmäiskulmaan, ennen kuin alus alkaa pomppia, ja paina sitten plus (+) -painiketta. 15. Plus (+) -painikkeen painamisen jälkeen kohoikkunan ohjeet muuttuvat ja nyt niissä pyydetään säätämään ajokulma kuljetusasentoon ja painamaan lopuksi plus (+) -painiketta. 16. Painamalla plus (+) -painiketta voit palata "Calibration" (kalibrointi) -kohtaan. 17. Painamalla miinus ( ) -painiketta voit korostaa "Exit" (poistu) -kohdan. Painamalla -painiketta voit palata "Settings"-valikkoon. 18. Painamalla miinus ( ) -painiketta voit korostaa "Exit" (poistu) -kohdan. Painamalla -painiketta voit palata "Main Menu" (päävalikko) -näyttöön. Säiliöiden asetus Kutakin alukseen asennettua moottoria varten on olemassa kaksi säiliötä. Säiliö numero "1" voidaan määrätä asentamattomaksi ("Not inst") tai polttoaineelle. Kun valitaan "Not inst", säiliön tilavuutta ja kalibrointia koskevia asetuksia ei voida muokata. Polttoaineen enimmäistilavuus on 2271 litraa (600 US gal). Toinen säiliö voidaan määrätä asentamattomaksi ("Not inst") tai vedelle, polttoaineelle tai jätteelle nelitahtimoottoreissa ja määrätään automaattisesti öljylle kaksitahtimoottoreissa, jos mittari on asennettu. Säiliöiden kalibroinnissa voidaan käyttää kahta eri menetelmää. Valitse lineaarisille polttoainesäiliöille "Default Calibration" (oletuskalibrointi). "Default Calibration" olettaa, että säiliön muoto on säännöllinen ja että jokaiseen säiliön neljännekseen mahtuu neljännes kokonaistilavuudesta. Vesi- ja jätesäiliöt ovat tämän lineaarisen säiliön tyypillisiä sovelluksia ja ne asetetaan automaattisesti oletusasetukseen "Default Calibration." Valitse epäsäännöllisen muotoisille polttoainesäiliöille "Add Fuel Method" (polttoaineen lisäysmenetelmä). Tätä menetelmää käytettäessä polttoainetta tulee lisätä säiliöön kullekin tilavuusneljännekselle. "Add Fuel Method" pitää tehdä veneen ollessa vesillä, jotta säiliön tilavuudesta saadaan tarkka kuva. HUOMAUTUS: Säiliön tilavuus tulee kalibroida joko "Default Calibration"- tai "Add Fuel Method" - menetelmällä, muutoin tilavuus palaa entiseen arvoonsa. SÄILIÖ 1 ASETUKSET 1. Paina "Main Menu" (päävalikko) -kohdassa miinus ( ) tai plus (+) -painiketta "Settings" (asetukset) - valikon korostamiseksi. 32 fin

37 ASETUKSET 2. Painamalla -painiketta voit siirtyä "Settings"-valikkoon.! Main Menu Propulsion / ST Vessel Favorites Alarms Settings Painamalla miinus ( ) -painiketta voit korostaa "Tanks" (säiliöt) -valikon. 4. Painamalla -painiketta voit muokata "Tanks"-valikkoa. Settings Light/Contrast Units Screens Trim Tanks [DOWN] [EDIT] [ UP ] Painamalla -painiketta voit muokata "Tank 1 Type" (säiliön 1 tyyppi) -kohtaa. fin 33

38 ASETUKSET 6. Painamalla miinus ( ) tai plus (+) -painiketta voit muuttaa säiliön asetusta. Tanks Tank 1 Type Tank 1 Vol Fuel 0.0 G Tank 1 Cal Tank 2 Type Not inst. Tank 2 Vol [DOWN] [SAVE] [ UP ] Painamalla -painiketta voit poistua "Tank 1 Type" (säiliön 1 tyyppi) -kohdasta. 8. Painamalla miinus ( ) -painiketta voit korostaa "Tank 1 Vol" (säiliön 1 til.) -kohdan. 9. Painamalla -painiketta voit muokata tilavuutta. HUOMAUTUS: Enimmäistilavuus on 2271 litraa (600 US gal). 10. Painamalla miinus ( ) tai plus (+) -painiketta voit muuttaa säiliön tilavuutta. Pitämällä painiketta alhaalla voidaan selata numeroita. 11. Painamalla -painiketta voit poistua "Tank 1 Vol" (säiliön 1 til.) -kohdasta. 12. Painamalla miinus ( ) -painiketta voit korostaa "Tank 1 Cal" (säiliön 1 kal.) -kohdan. 13. Painamalla -painiketta voit valita kalibrointitavan. HUOMAUTUS: Säiliöiden kalibroinnissa voidaan käyttää kahta eri menetelmää: Valitse lineaarisille polttoainesäiliöille "Default Calibration" (oletuskalibrointi). "Default Calibration" olettaa, että säiliön muoto on säännöllinen ja että jokaiseen säiliön neljännekseen mahtuu neljännes kokonaistilavuudesta. Vesi- ja jätesäiliöt ovat tämän lineaarisen säiliön tyypillisiä sovelluksia. Valitse epäsäännöllisen muotoisille polttoainesäiliöille "Add Fuel Method" (polttoaineen lisäysmenetelmä). Tätä menetelmää käytettäessä polttoainetta tulee lisätä säiliöön kullekin tilavuusneljännekselle. "Add Fuel Method" pitää tehdä veneen ollessa vesillä, jotta säiliön tilavuudesta saadaan tarkka kuva. HUOMAUTUS: Seuraavaa menettelyä käytetään "Default Calibration" -menetelmässä. 34 fin

39 ASETUKSET 14. Painamalla miinus ( ) -painiketta voit valita "Default Calibration" -menetelmän ja painamalla painiketta voit poistua kalibroinnista. Tanks Tank 1 Type Fuel Tank Default 1 Vol Calibration or G Tank Add Fuel 1 Cal Method Tank 2 Type Not inst. Tank 2 Vol [ DFLT ] [ QUIT ] [ ADD ] Painamalla -painiketta voit lopettaa (OK) ja poistua "Tank 1 Cal" (säiliön 1 kal.) -kohdasta. Tanks Tank 1 Type Fuel Tank Calibration 1 Vol OK100.0 G Tank 1 Cal Tank 2 Type Not inst. Tank 2 Vol [ OK ] HUOMAUTUS: Seuraavaa menettelyä käytetään "Add Fuel Method" -menetelmässä. fin 35

40 ASETUKSET 16. Painamalla plus (+) -painiketta voit valita "Add Fuel Method" -menetelmän ja painamalla painiketta voit poistua kalibroinnista. Tanks Tank 1 Type Fuel Tank Default 1 Vol Calibration or G Tank Add Fuel 1 Cal Method Tank 2 Type Not inst. Tank 2 Vol [ DFLT ] [ QUIT ] [ ADD ] Painamalla plus (+) -painiketta voit tallentaa ja muokata "Add Fuel Method" -kalibrointimenetelmää. Tanks Tank 1 Type Fuel Calibrating Tank 1 VolEmpty Tank: G Tank 0.0 Gallons 1 Cal Press Tank 2 Plus Type Button Not inst. when ready! Tank 2 Vol [ SAVE ] fin

41 ASETUKSET 18. Lisää 25 prosenttia polttoainetilavuudesta tyhjään polttoainesäiliöön. Mittari listaa polttoainemäärän, joka lisätään kullekin neljännekselle. Paina plus (+) -painiketta kalibroinnin tallentamiseksi. Tanks Tank 1 Type Fuel Calibrating Tank 1 Vol1/4 Tank: G 25.0 Tank Gallons 1 Cal Press Tank 2 Plus Type Button Not inst. when ready! Tank 2 Vol [ SAVE ] Polttoainetason anturin täytyy muuttua pienimpään arvoon polttoainetta lisättäessä. Jos polttoainetason anturi ei siirry pienimpään arvoon missään vaiheessa polttoaineen lisäyskalibroinnin aikana, näytössä näkyy virheilmoitus ("Error! Defaulting to values...") (Virhe! Palataan arvoihin...). Manuaalinen kalibrointimenetelmä pysähtyy tämän virheilmoituksen tullessa näkyviin. Polttoainesäiliö täytyy tyhjentää ja manuaalinen kalibrointimenetelmä täytyy tehdä uudelleen. Tanks Tank 1 Type Fuel Error Tank! 1 Defaulting Vol to G values... Tank 1 Cal Tank 2 Type Not inst. Tank 2 Vol [ OK ] fin 37
