TÄSSÄ OHJEKIRJASSA KUVATAAN SMARTCRAFT MITTA- RIJÄRJESTELMÄT, JOITA ON SAATAVISSA VENEELLESI

Transkriptio

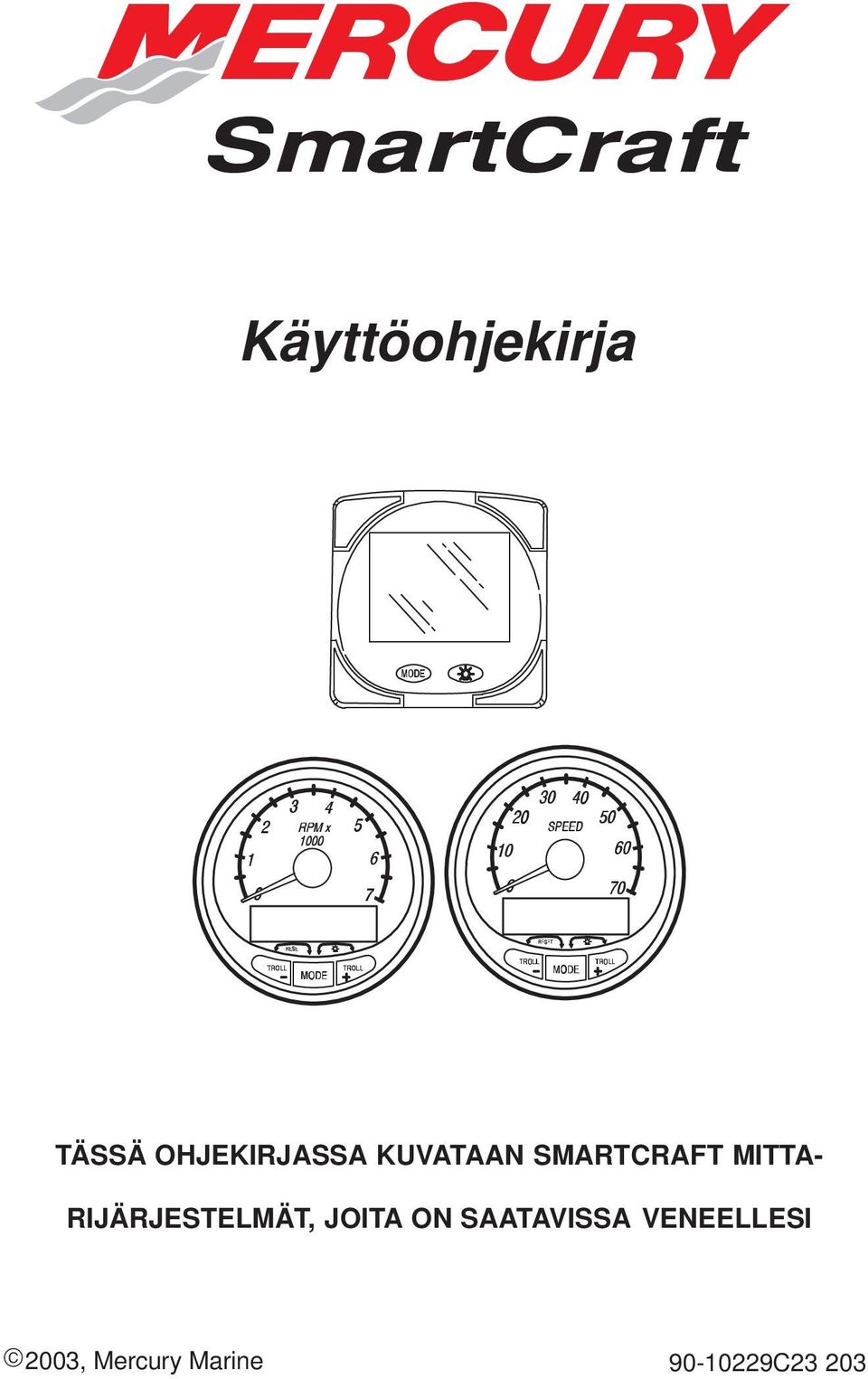

1 Käyttöohjekirja TÄSSÄ OHJEKIRJASSA KUVATAAN SMARTCRAFT MITTA- RIJÄRJESTELMÄT, JOITA ON SAATAVISSA VENEELLESI 2003, Mercury Marine C23 203

2 0

3 TUOTTEEN TUNNISTUS Jos vene on varustettu SmartCraft mittarijärjestelmillä, katso alla olevista kuvauksista veneessä olevan järjestelmän tunnistus. Lue SmartCraft järjestelmää koskeva, jotta voit hyödyntää niiden parasta suorituskykyä. Monitori ja ohjelmistoversiot 2.00 ja 3.00 HUOMAUTUS: Ohjelmistoversio vilkkuu näyttöruudussa käynnistyksen yhteydessä Osa 1 Järjestelmän kierroslukumittari ja nopeusmittari Huomautus: Etsi NOLLAUS (RESET) ja kirkkaus nuolet Osa 1 Osa 2 MONITORI 2.00 JA 3.00 JÄRJESTELMÄN KIERROSLUKUMITTARI Osa 2 1

4 2

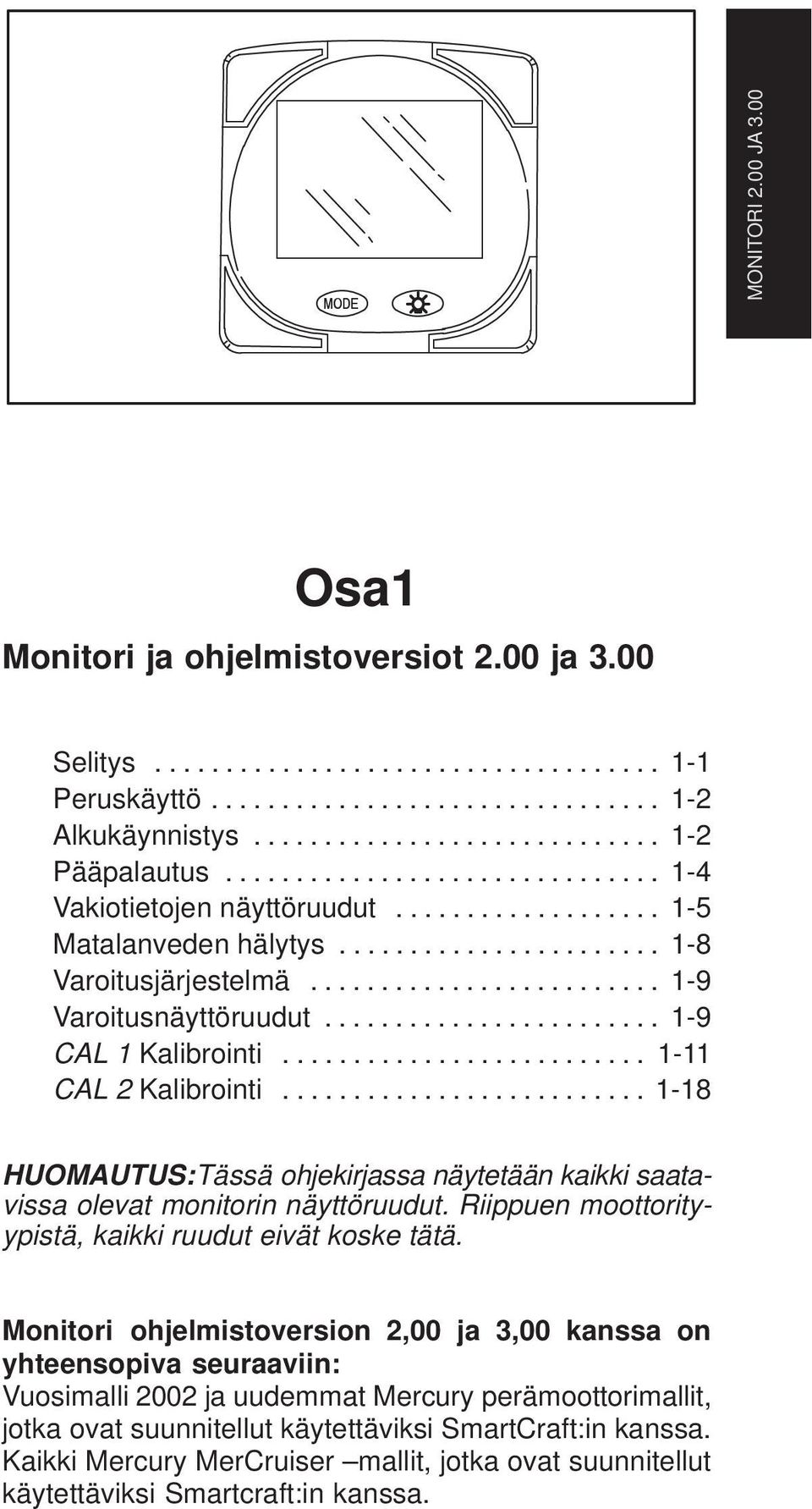

5 MONITORI 2.00 JA 3.00 Osa1 Monitori ja ohjelmistoversiot 2.00 ja 3.00 Selitys Peruskäyttö Alkukäynnistys Pääpalautus Vakiotietojen näyttöruudut Matalanveden hälytys Varoitusjärjestelmä Varoitusnäyttöruudut CAL 1 Kalibrointi CAL 2 Kalibrointi HUOMAUTUS:Tässä ohjekirjassa näytetään kaikki saatavissa olevat monitorin näyttöruudut. Riippuen moottorityypistä, kaikki ruudut eivät koske tätä. Monitori ohjelmistoversion 2,00 ja 3,00 kanssa on yhteensopiva seuraaviin: Vuosimalli 2002 ja uudemmat Mercury perämoottorimallit, jotka ovat suunnitellut käytettäviksi SmartCraft:in kanssa. Kaikki Mercury MerCruiser mallit, jotka ovat suunnitellut käytettäviksi Smartcraft:in kanssa.

6 MONITORI 2.00 JA

7 Selitys A = B = C = VERSIO L = N = O = MONITORI 2.00 JA 3.00 D = P = E = S = F = T= I = U= = Moottori = Polttoaine = Veden lämpötila = Vedenpaine = Öljy = Hälytys 1-1

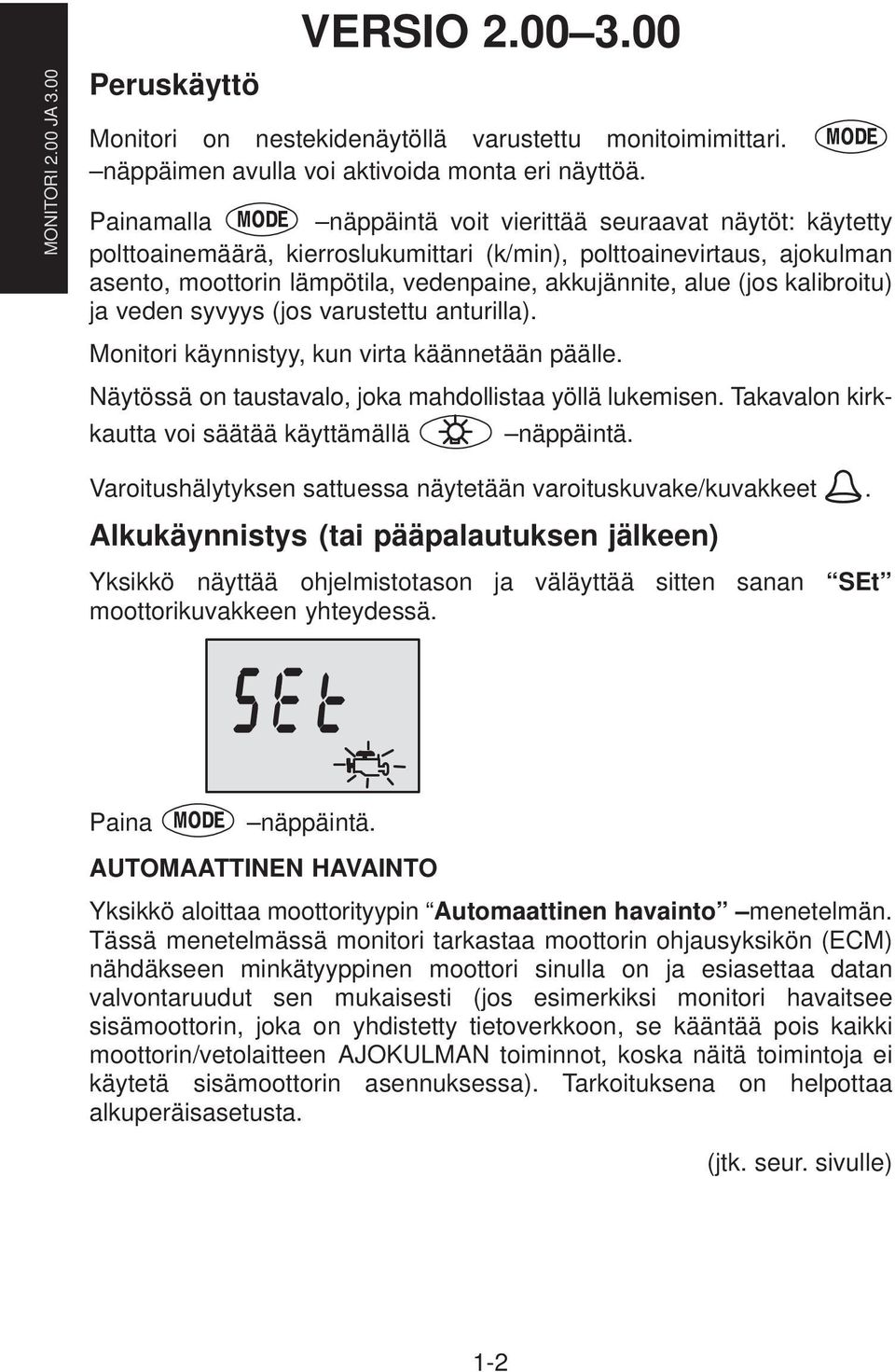

8 MONITORI 2.00 JA 3.00 Peruskäyttö VERSIO Monitori on nestekidenäytöllä varustettu monitoimimittari. näppäimen avulla voi aktivoida monta eri näyttöä. Painamalla näppäintä voit vierittää seuraavat näytöt: käytetty polttoainemäärä, kierroslukumittari (k/min), polttoainevirtaus, ajokulman asento, moottorin lämpötila, vedenpaine, akkujännite, alue (jos kalibroitu) ja veden syvyys (jos varustettu anturilla). Monitori käynnistyy, kun virta käännetään päälle. Näytössä on taustavalo, joka mahdollistaa yöllä lukemisen. Takavalon kirkkautta voi säätää käyttämällä näppäintä. Varoitushälytyksen sattuessa näytetään varoituskuvake/kuvakkeet. Alkukäynnistys (tai pääpalautuksen jälkeen) Yksikkö näyttää ohjelmistotason ja väläyttää sitten sanan SEt moottorikuvakkeen yhteydessä. Paina näppäintä. AUTOMAATTINEN HAVAINTO Yksikkö aloittaa moottorityypin Automaattinen havainto menetelmän. Tässä menetelmässä monitori tarkastaa moottorin ohjausyksikön (ECM) nähdäkseen minkätyyppinen moottori sinulla on ja esiasettaa datan valvontaruudut sen mukaisesti (jos esimerkiksi monitori havaitsee sisämoottorin, joka on yhdistetty tietoverkkoon, se kääntää pois kaikki moottorin/vetolaitteen AJOKULMAN toiminnot, koska näitä toimintoja ei käytetä sisämoottorin asennuksessa). Tarkoituksena on helpottaa alkuperäisasetusta. (jtk. seur. sivulle) 1-2

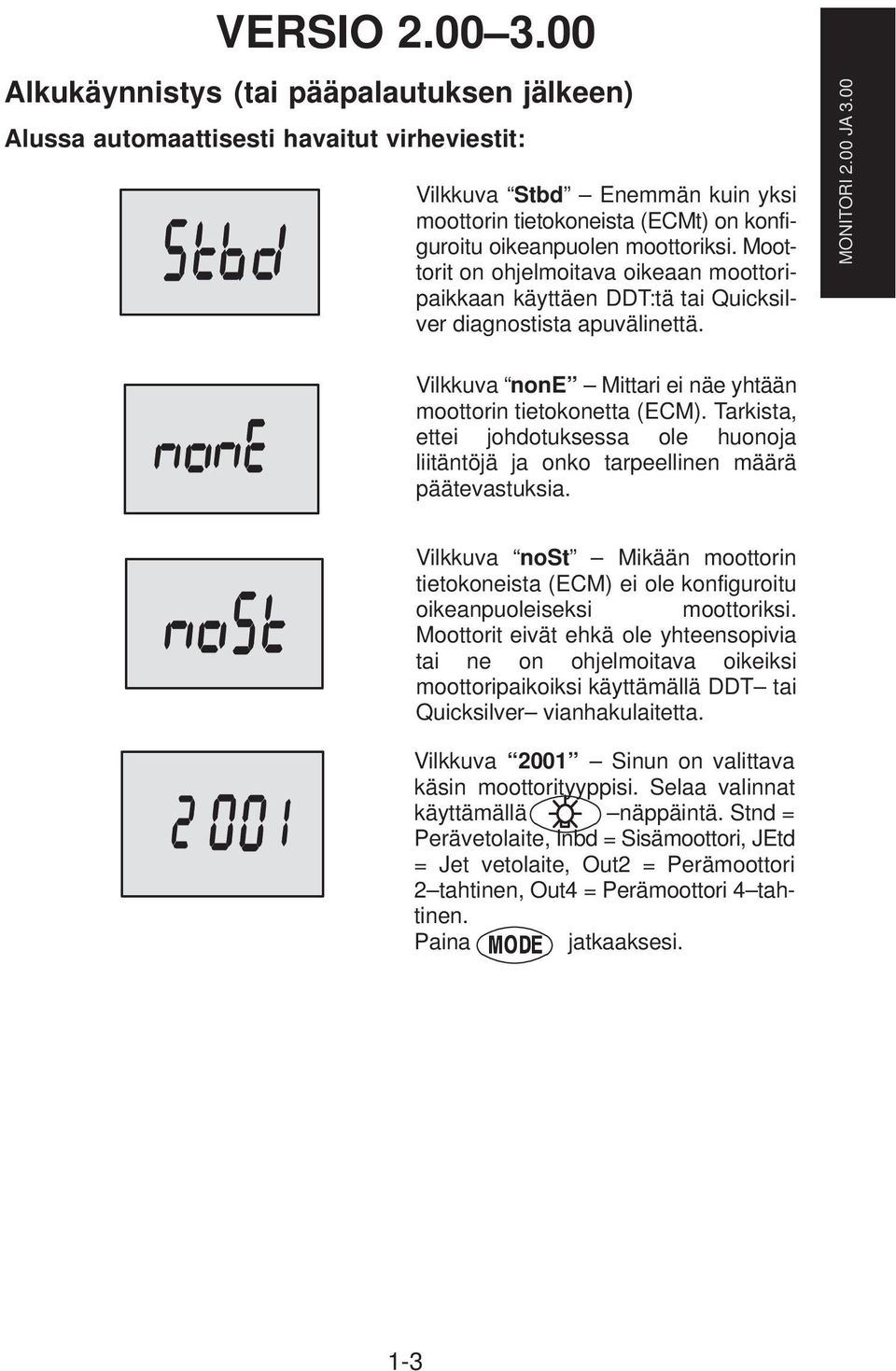

9 VERSIO Alkukäynnistys (tai pääpalautuksen jälkeen) Alussa automaattisesti havaitut virheviestit: Vilkkuva Stbd Enemmän kuin yksi moottorin tietokoneista (ECMt) on konfiguroitu oikeanpuolen moottoriksi. Moottorit on ohjelmoitava oikeaan moottoripaikkaan käyttäen DDT:tä tai Quicksilver diagnostista apuvälinettä. MONITORI 2.00 JA 3.00 Vilkkuva none Mittari ei näe yhtään moottorin tietokonetta (ECM). Tarkista, ettei johdotuksessa ole huonoja liitäntöjä ja onko tarpeellinen määrä päätevastuksia. Vilkkuva nost Mikään moottorin tietokoneista (ECM) ei ole konfiguroitu oikeanpuoleiseksi moottoriksi. Moottorit eivät ehkä ole yhteensopivia tai ne on ohjelmoitava oikeiksi moottoripaikoiksi käyttämällä DDT tai Quicksilver vianhakulaitetta. Vilkkuva 2001 Sinun on valittava käsin moottorityyppisi. Selaa valinnat käyttämällä näppäintä. Stnd = Perävetolaite, Inbd = Sisämoottori, JEtd = Jet vetolaite, Out2 = Perämoottori 2 tahtinen, Out4 = Perämoottori 4 tahtinen. Paina jatkaaksesi. 1-3

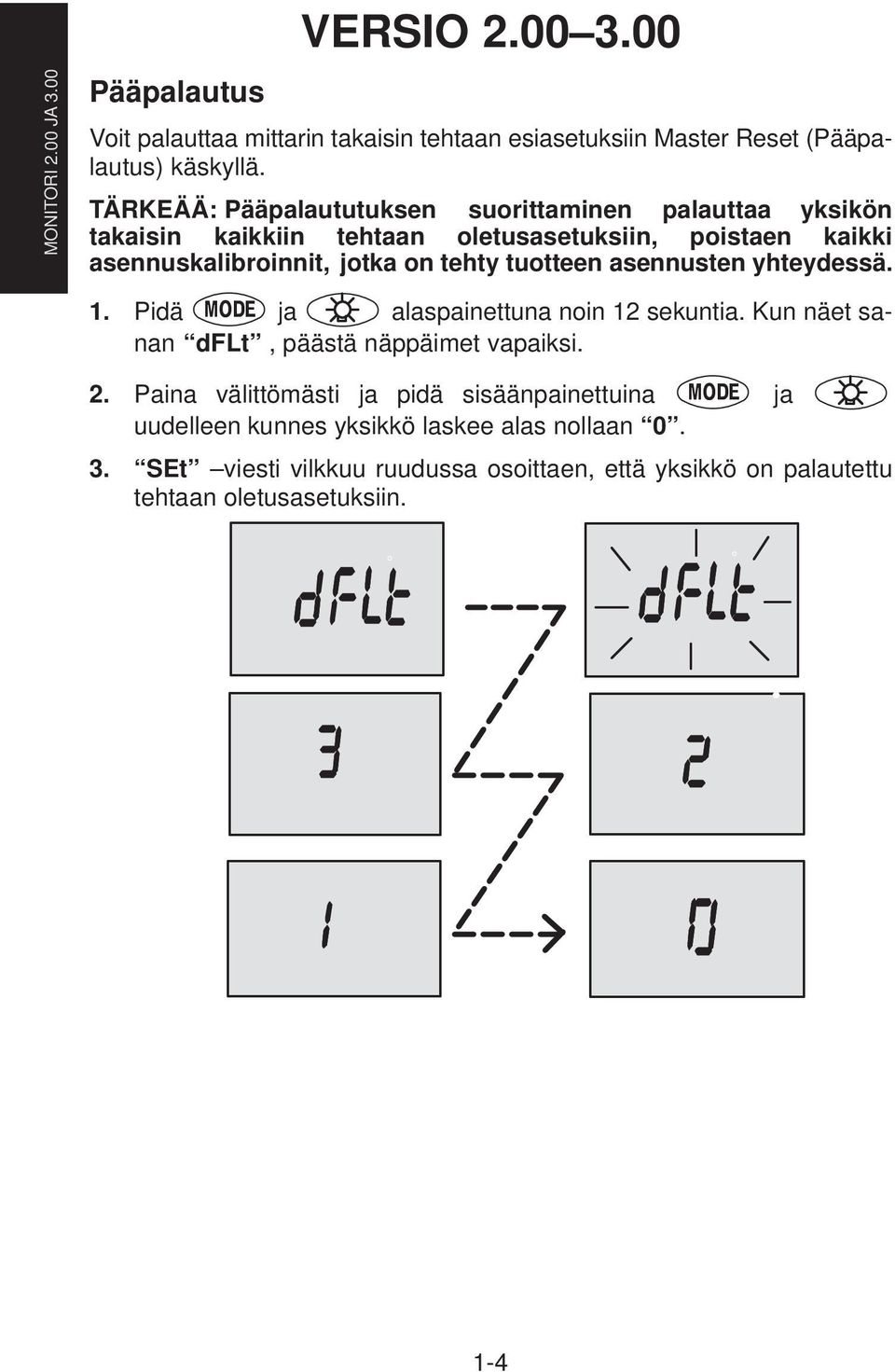

10 MONITORI 2.00 JA 3.00 Pääpalautus VERSIO Voit palauttaa mittarin takaisin tehtaan esiasetuksiin Master Reset (Pääpalautus) käskyllä. TÄRKEÄÄ: Pääpalaututuksen suorittaminen palauttaa yksikön takaisin kaikkiin tehtaan oletusasetuksiin, poistaen kaikki asennuskalibroinnit, jotka on tehty tuotteen asennusten yhteydessä. 1. Pidä ja alaspainettuna noin 12 sekuntia. Kun näet sanan dflt, päästä näppäimet vapaiksi. 2. Paina välittömästi ja pidä sisäänpainettuina ja uudelleen kunnes yksikkö laskee alas nollaan SEt viesti vilkkuu ruudussa osoittaen, että yksikkö on palautettu tehtaan oletusasetuksiin. 1-4

11 VERSIO Vakiotietojen näyttöruudut HUOMAUTUS:Tässä ohjekirjassa näytetään kaikki saatavissa olevat monitorin näyttöruudut. Riippuen moottorityypistä, kaikki ruudut eivät koske tätä. Käynnistys Käynnistyksen yhteydessä hetkellinen (1 sekunnin) ruutu näyttää nykyisen monitorin ohjelmistoversion, jonka jälkeen seuraa 4 sekunnin moottorin käyttötunteja osoittava näyttö. MONITORI 2.00 JA 3.00 Käytetty polttoainemäärä Näyttää likimäärin kuinka paljon polttoainetta on käytetty viime nollauksen jälkeen. Reset (Palautus) palauttaa näytön takaisin 0:aan. Voit palauttaa milloin tahansa painamalla ja näppäimiä yhdessä hetken ajan. Moottorin kierrosluku minuutissa Kierroslukumittari Näyttää moottorin kierrosluvun minuutissa (RPM). Polttoainevirtaus Näyttää nykyisen arvioidun moottorikohtaisen polttoainekulutuksen gallonaa tunnissa (Gal/hr) tai litraa tunnissa (Ltr/hr). (jtk. seur. sivulle) 1-5

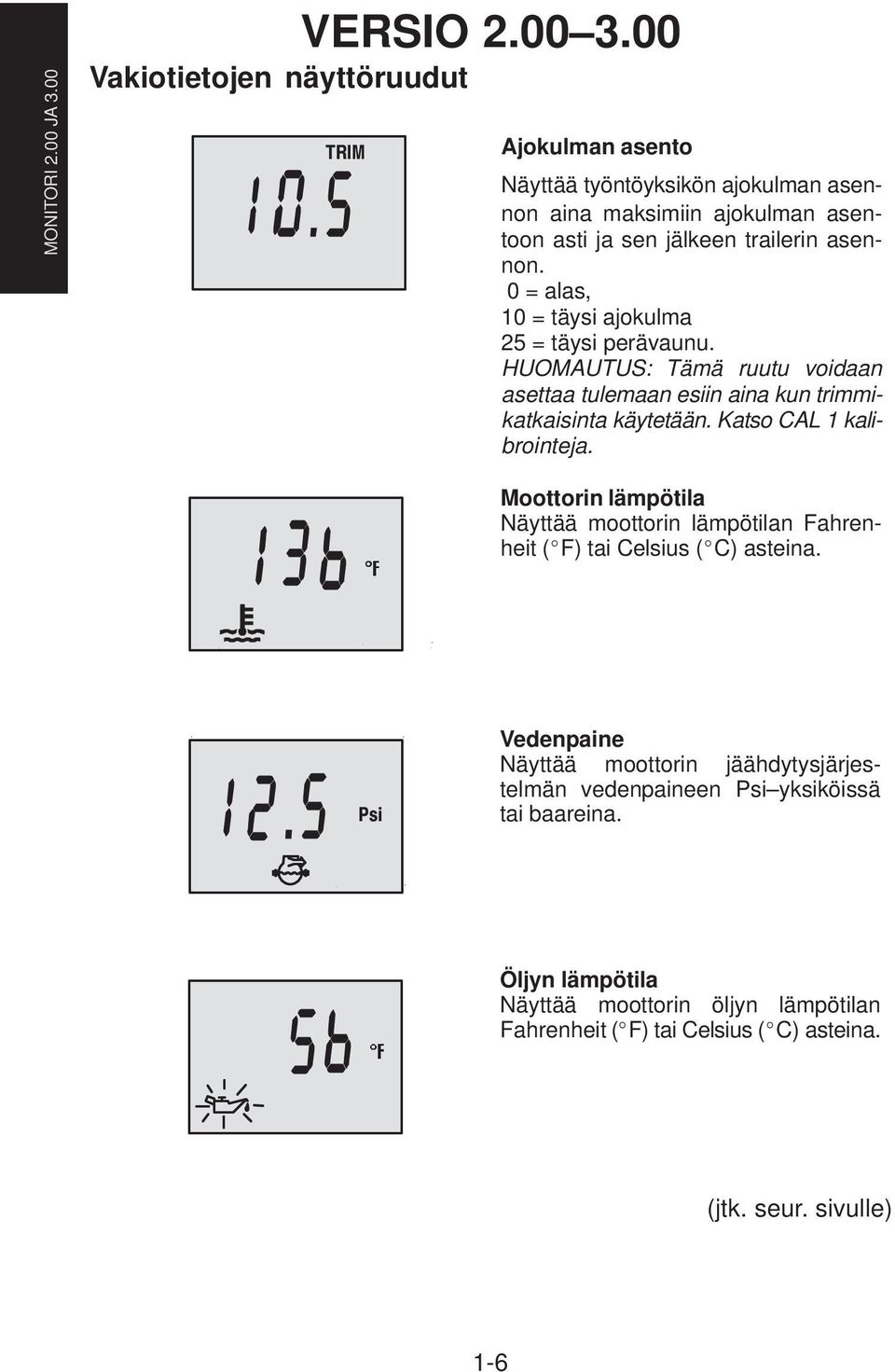

12 MONITORI 2.00 JA 3.00 VERSIO Vakiotietojen näyttöruudut Ajokulman asento Näyttää työntöyksikön ajokulman asennon aina maksimiin ajokulman asentoon asti ja sen jälkeen trailerin asennon. 0 = alas, 10 = täysi ajokulma 25 = täysi perävaunu. HUOMAUTUS: Tämä ruutu voidaan asettaa tulemaan esiin aina kun trimmikatkaisinta käytetään. Katso CAL 1 kalibrointeja. Moottorin lämpötila Näyttää moottorin lämpötilan Fahrenheit ( F) tai Celsius ( C) asteina. Vedenpaine Näyttää moottorin jäähdytysjärjestelmän vedenpaineen Psi yksiköissä tai baareina. Öljyn lämpötila Näyttää moottorin öljyn lämpötilan Fahrenheit ( F) tai Celsius ( C) asteina. (jtk. seur. sivulle) 1-6

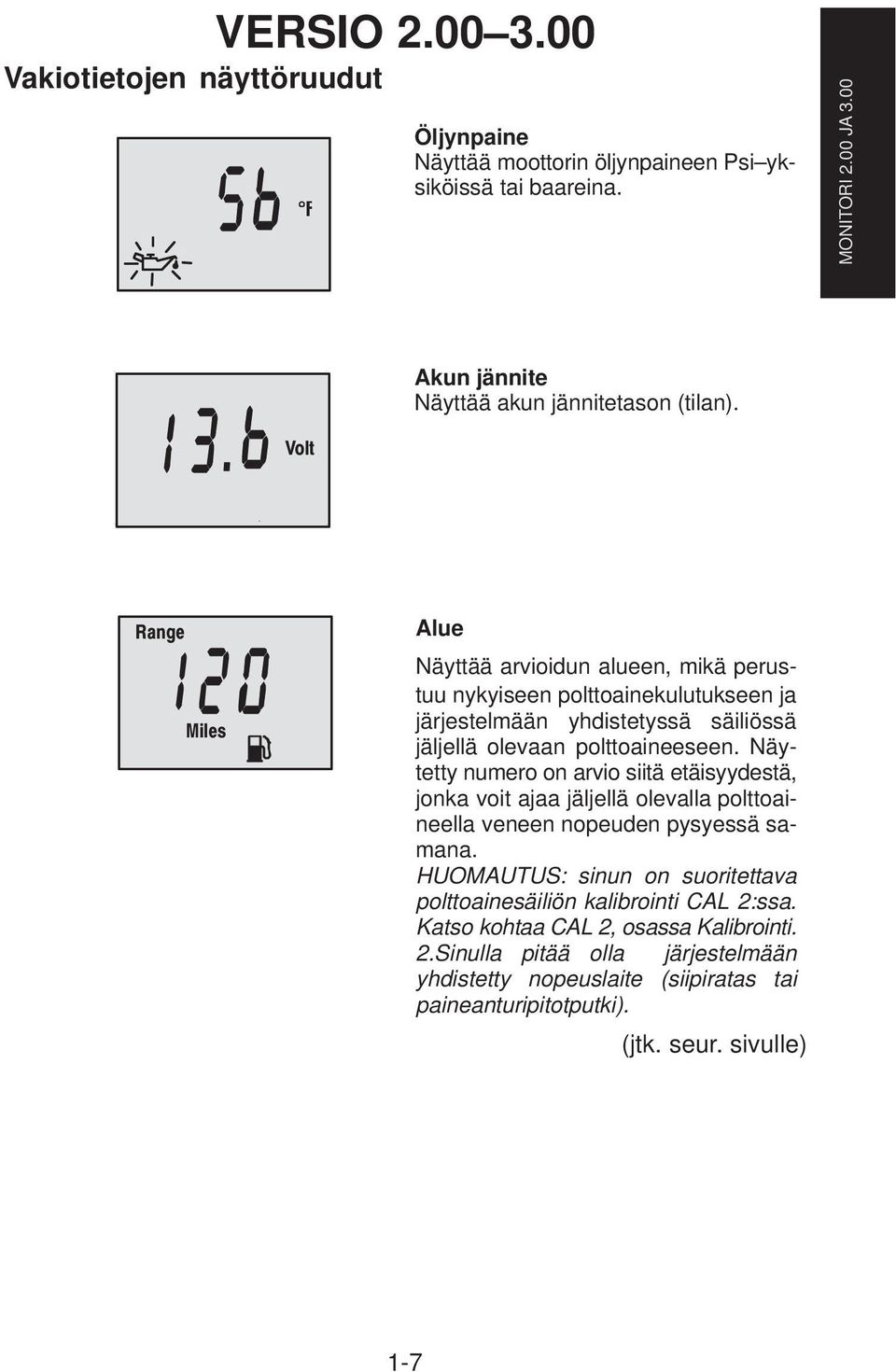

13 VERSIO Vakiotietojen näyttöruudut Öljynpaine Näyttää moottorin öljynpaineen Psi yksiköissä tai baareina. MONITORI 2.00 JA 3.00 Akun jännite Näyttää akun jännitetason (tilan). Alue Näyttää arvioidun alueen, mikä perustuu nykyiseen polttoainekulutukseen ja järjestelmään yhdistetyssä säiliössä jäljellä olevaan polttoaineeseen. Näytetty numero on arvio siitä etäisyydestä, jonka voit ajaa jäljellä olevalla polttoaineella veneen nopeuden pysyessä samana. HUOMAUTUS: sinun on suoritettava polttoainesäiliön kalibrointi CAL 2:ssa. Katso kohtaa CAL 2, osassa Kalibrointi. 2.Sinulla pitää olla järjestelmään yhdistetty nopeuslaite (siipiratas tai paineanturipitotputki). (jtk. seur. sivulle) 1-7

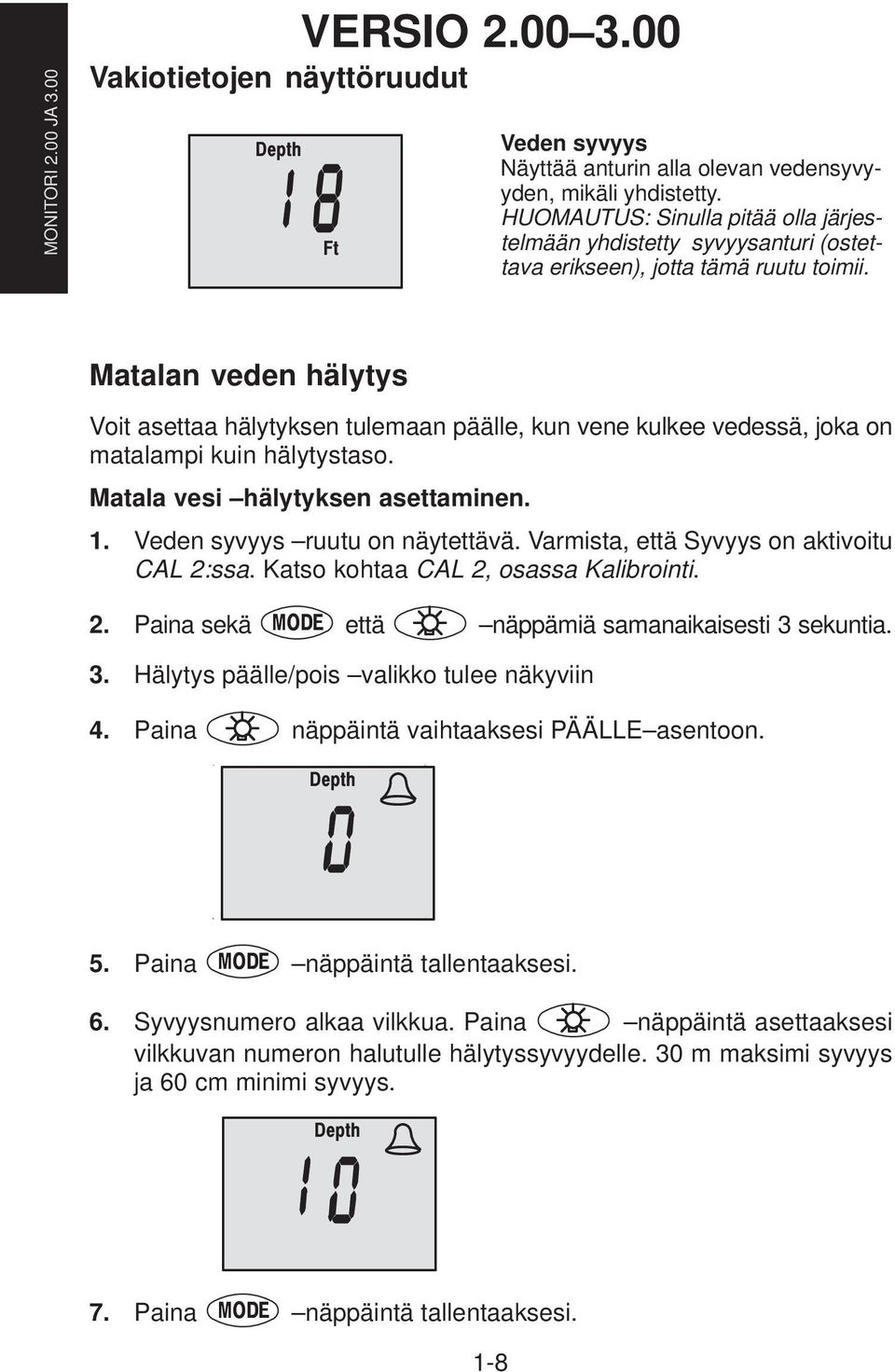

14 MONITORI 2.00 JA 3.00 VERSIO Vakiotietojen näyttöruudut Veden syvyys Näyttää anturin alla olevan vedensyvyyden, mikäli yhdistetty. HUOMAUTUS: Sinulla pitää olla järjestelmään yhdistetty syvyysanturi (ostettava erikseen), jotta tämä ruutu toimii. Matalan veden hälytys Voit asettaa hälytyksen tulemaan päälle, kun vene kulkee vedessä, joka on matalampi kuin hälytystaso. Matala vesi hälytyksen asettaminen. 1. Veden syvyys ruutu on näytettävä. Varmista, että Syvyys on aktivoitu CAL 2:ssa. Katso kohtaa CAL 2, osassa Kalibrointi. 2. Paina sekä että näppämiä samanaikaisesti 3 sekuntia. 3. Hälytys päälle/pois valikko tulee näkyviin 4. Paina näppäintä vaihtaaksesi PÄÄLLE asentoon. 5. Paina näppäintä tallentaaksesi. 6. Syvyysnumero alkaa vilkkua. Paina näppäintä asettaaksesi vilkkuvan numeron halutulle hälytyssyvyydelle. 30 m maksimi syvyys ja 60 cm minimi syvyys. 7. Paina näppäintä tallentaaksesi. 1-8

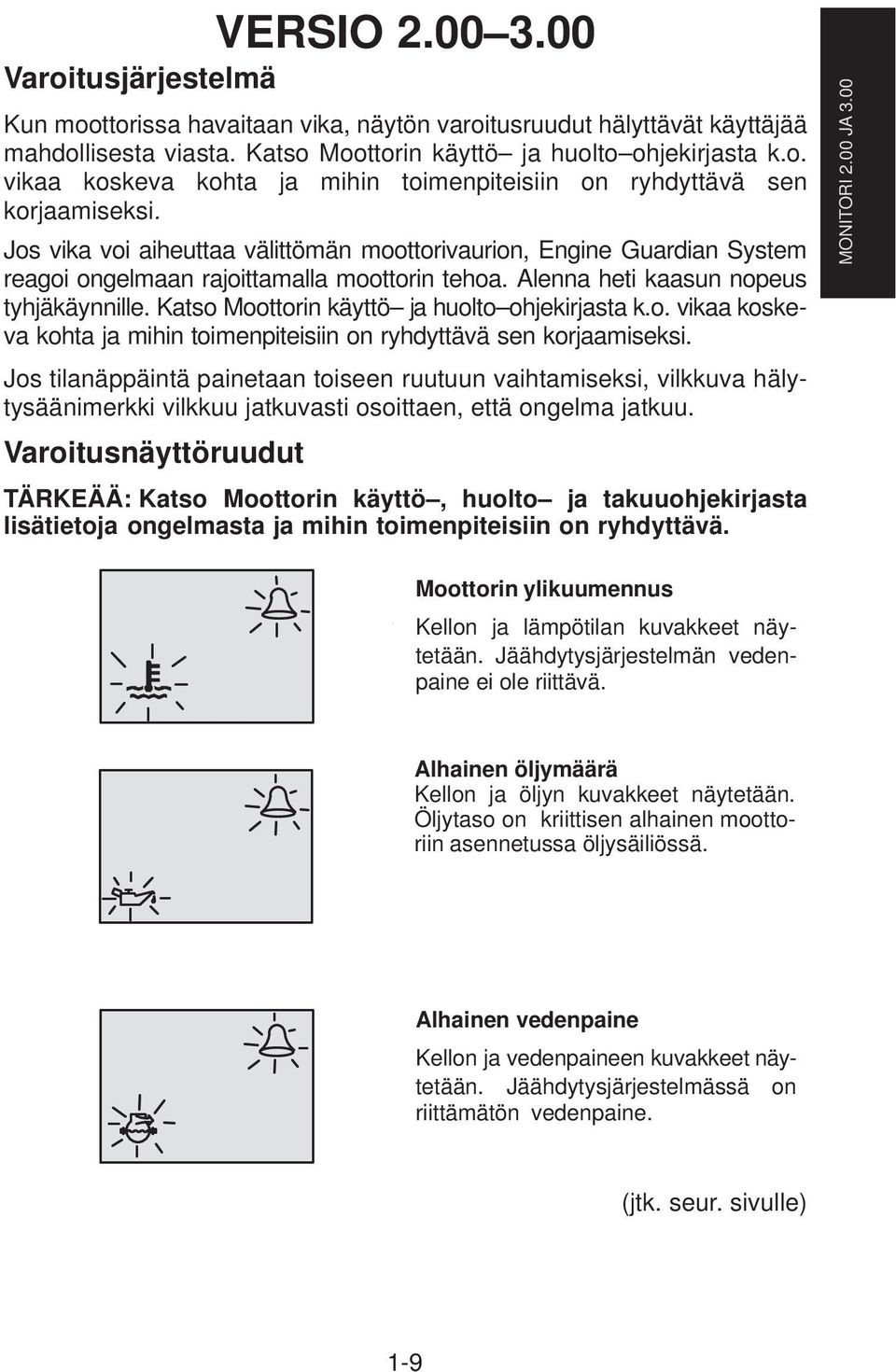

15 VERSIO Varoitusjärjestelmä Kun moottorissa havaitaan vika, näytön varoitusruudut hälyttävät käyttäjää mahdollisesta viasta. Katso Moottorin käyttö ja huolto ohjekirjasta k.o. vikaa koskeva kohta ja mihin toimenpiteisiin on ryhdyttävä sen korjaamiseksi. Jos vika voi aiheuttaa välittömän moottorivaurion, Engine Guardian System reagoi ongelmaan rajoittamalla moottorin tehoa. Alenna heti kaasun nopeus tyhjäkäynnille. Katso Moottorin käyttö ja huolto ohjekirjasta k.o. vikaa koskeva kohta ja mihin toimenpiteisiin on ryhdyttävä sen korjaamiseksi. Jos tilanäppäintä painetaan toiseen ruutuun vaihtamiseksi, vilkkuva hälytysäänimerkki vilkkuu jatkuvasti osoittaen, että ongelma jatkuu. Varoitusnäyttöruudut TÄRKEÄÄ: Katso Moottorin käyttö, huolto ja takuuohjekirjasta lisätietoja ongelmasta ja mihin toimenpiteisiin on ryhdyttävä. MONITORI 2.00 JA 3.00 Moottorin ylikuumennus Kellon ja lämpötilan kuvakkeet näytetään. Jäähdytysjärjestelmän vedenpaine ei ole riittävä. Alhainen öljymäärä Kellon ja öljyn kuvakkeet näytetään. Öljytaso on kriittisen alhainen moottoriin asennetussa öljysäiliössä. Alhainen vedenpaine Kellon ja vedenpaineen kuvakkeet näytetään. Jäähdytysjärjestelmässä on riittämätön vedenpaine. (jtk. seur. sivulle) 1-9

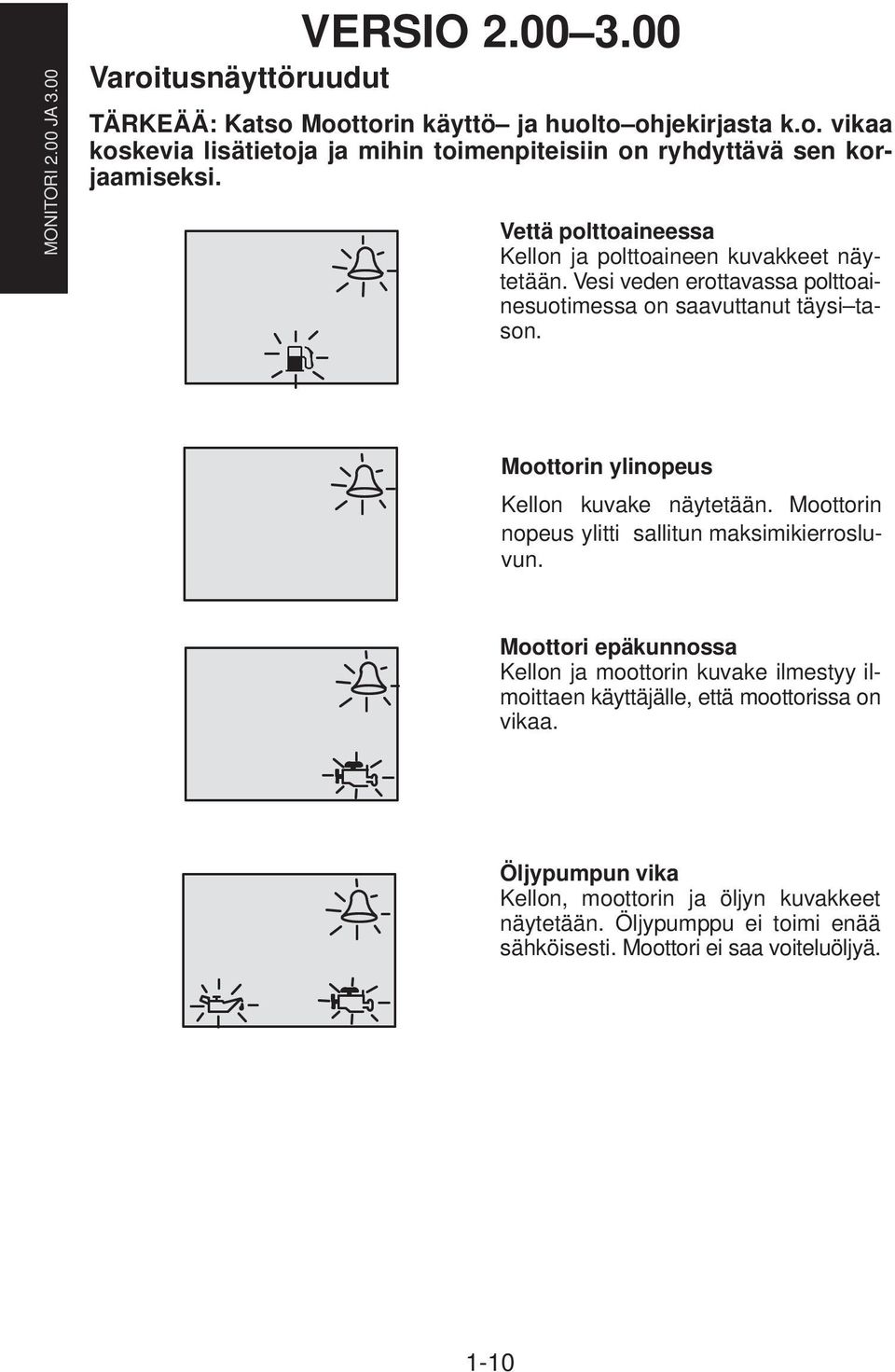

16 MONITORI 2.00 JA 3.00 VERSIO Varoitusnäyttöruudut TÄRKEÄÄ: Katso Moottorin käyttö ja huolto ohjekirjasta k.o. vikaa koskevia lisätietoja ja mihin toimenpiteisiin on ryhdyttävä sen korjaamiseksi. Vettä polttoaineessa Kellon ja polttoaineen kuvakkeet näytetään. Vesi veden erottavassa polttoainesuotimessa on saavuttanut täysi tason. Moottorin ylinopeus Kellon kuvake näytetään. Moottorin nopeus ylitti sallitun maksimikierrosluvun. Moottori epäkunnossa Kellon ja moottorin kuvake ilmestyy ilmoittaen käyttäjälle, että moottorissa on vikaa. Öljypumpun vika Kellon, moottorin ja öljyn kuvakkeet näytetään. Öljypumppu ei toimi enää sähköisesti. Moottori ei saa voiteluöljyä. 1-10

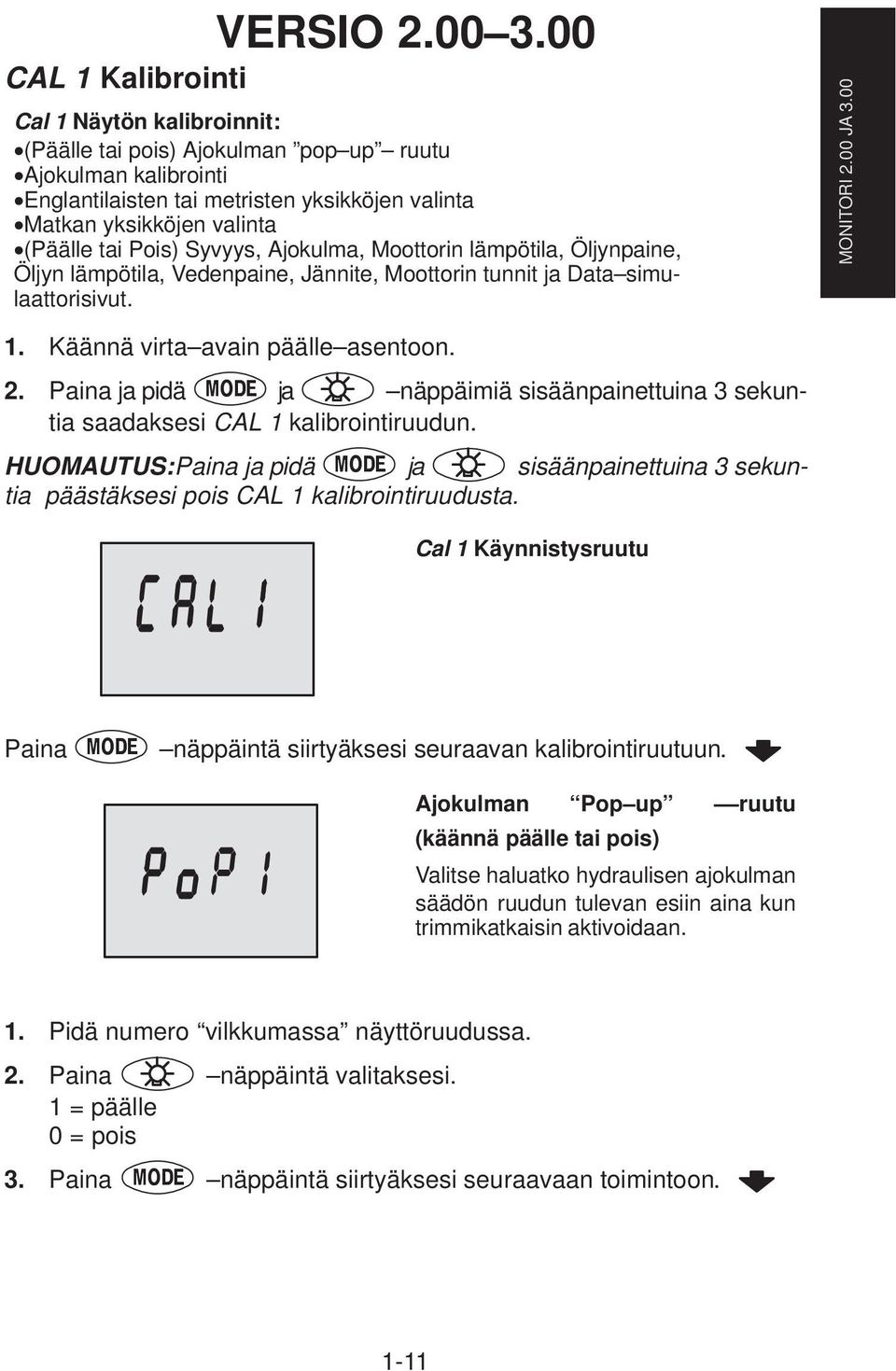

17 VERSIO CAL 1 Kalibrointi Cal 1 Näytön kalibroinnit: (Päälle tai pois) Ajokulman pop up ruutu Ajokulman kalibrointi Englantilaisten tai metristen yksikköjen valinta Matkan yksikköjen valinta (Päälle tai Pois) Syvyys, Ajokulma, Moottorin lämpötila, Öljynpaine, Öljyn lämpötila, Vedenpaine, Jännite, Moottorin tunnit ja Data simulaattorisivut. MONITORI 2.00 JA Käännä virta avain päälle asentoon. 2. Paina ja pidä ja näppäimiä sisäänpainettuina 3 sekuntia saadaksesi CAL 1 kalibrointiruudun. HUOMAUTUS:Paina ja pidä ja sisäänpainettuina 3 sekuntia päästäksesi pois CAL 1 kalibrointiruudusta. Cal 1 Käynnistysruutu Paina näppäintä siirtyäksesi seuraavan kalibrointiruutuun. Ajokulman Pop up ruutu (käännä päälle tai pois) Valitse haluatko hydraulisen ajokulman säädön ruudun tulevan esiin aina kun trimmikatkaisin aktivoidaan. 1. Pidä numero vilkkumassa näyttöruudussa. 2. Paina näppäintä valitaksesi. 1 = päälle 0 = pois 3. Paina näppäintä siirtyäksesi seuraavaan toimintoon. 1-11

18 MONITOR 2.00 JA 3.00 VERSIO CAL 1 Kalibrointi Ajokulman anturi 0,0 asetus (Täysi ajokulma asento) 1. Sanan Trim (ajokulma) ja alas nuolen pitäisi vilkkua. 2. Säädä yksikkö täyteen Alas/Sisään (Down/In) asentoon. 3. Paina näppäintä tallentaaksesi. 4. Paina näppäintä edetäksesi 10,0 asetukseen. Ajokulman anturi 10,0 asetus (Täysi ajokulma ulos asento) 5. Sanan Trim (ajokulma) ja alas ja ylösnuolien pitäisi vilkkua. 6. Säädä yksikkö maksimiin ajokulmaan (ei perävaunuhinaus) asentoon. 7. Paina näppäintä tallentaaksesi. 8. Paina näppäintä edistääksesi 25,0 asetukseen. Ajokulman anturi 25,0 asetus (Täysi perävaunu ulos asento) 9. Sanan Trim (ajokulma) ja alas ja ylösnuolien pitäisi vilkkua. 10. Käytä trimmikytkintä ja säädä yksikkö maksimiin perävaunuasentoon. 11. Paina näppäintä tallentaaksesi. 12. Paina näppäintä siirtyäksesi seuraavaan toimintoon. 1-12

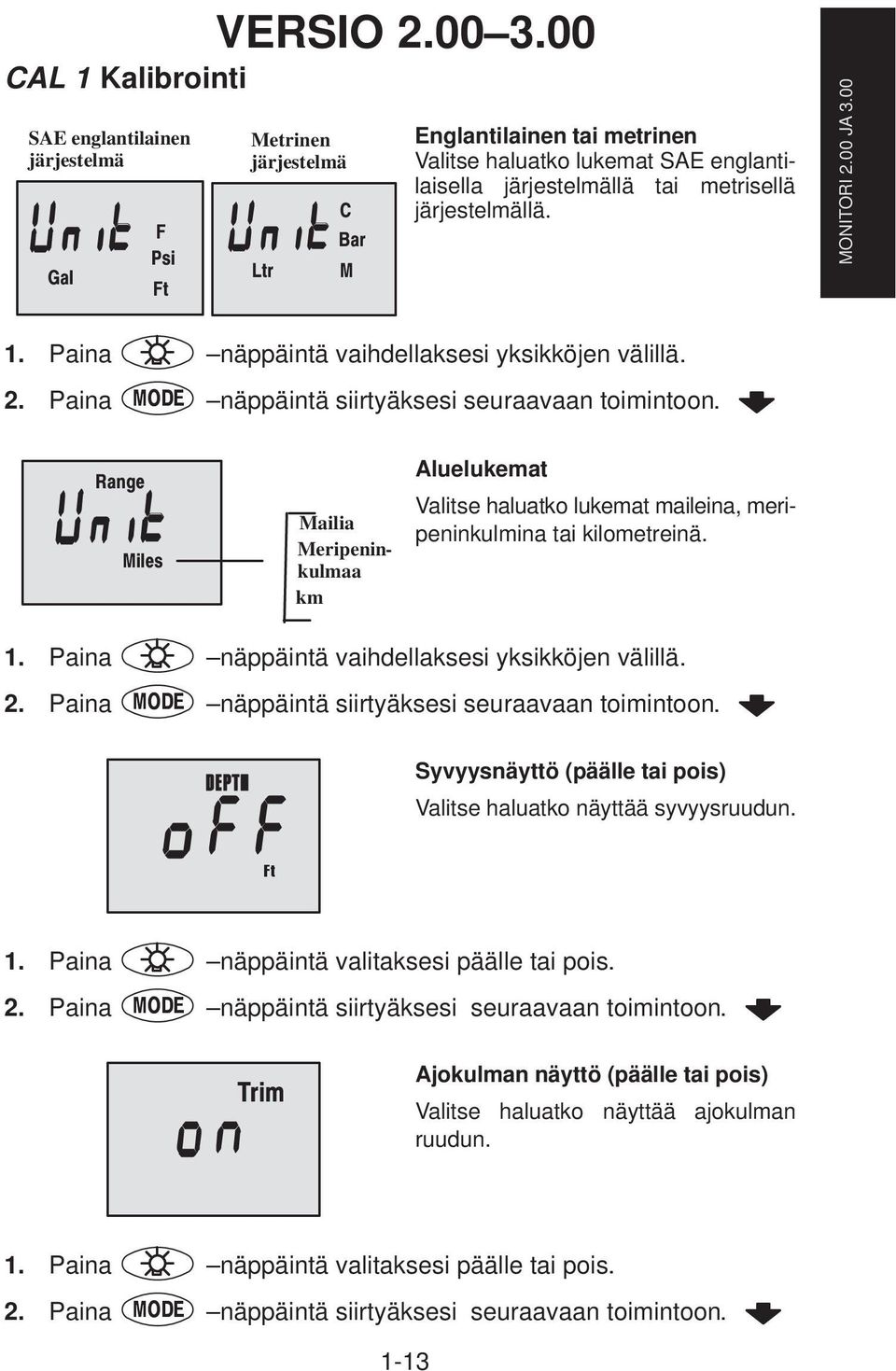

19 VERSIO CAL 1 Kalibrointi SAE englantilainen järjestelmä Metrinen järjestelmä Englantilainen tai metrinen Valitse haluatko lukemat SAE englantilaisella järjestelmällä tai metrisellä järjestelmällä. MONITORI 2.00 JA Paina näppäintä vaihdellaksesi yksikköjen välillä. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. Mailia Meripeninkulmaa km Aluelukemat Valitse haluatko lukemat maileina, meripeninkulmina tai kilometreinä. 1. Paina näppäintä vaihdellaksesi yksikköjen välillä. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. Syvyysnäyttö (päälle tai pois) Valitse haluatko näyttää syvyysruudun. 1. Paina näppäintä valitaksesi päälle tai pois. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. Ajokulman näyttö (päälle tai pois) Valitse haluatko näyttää ajokulman ruudun. 1. Paina näppäintä valitaksesi päälle tai pois. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. 1-13

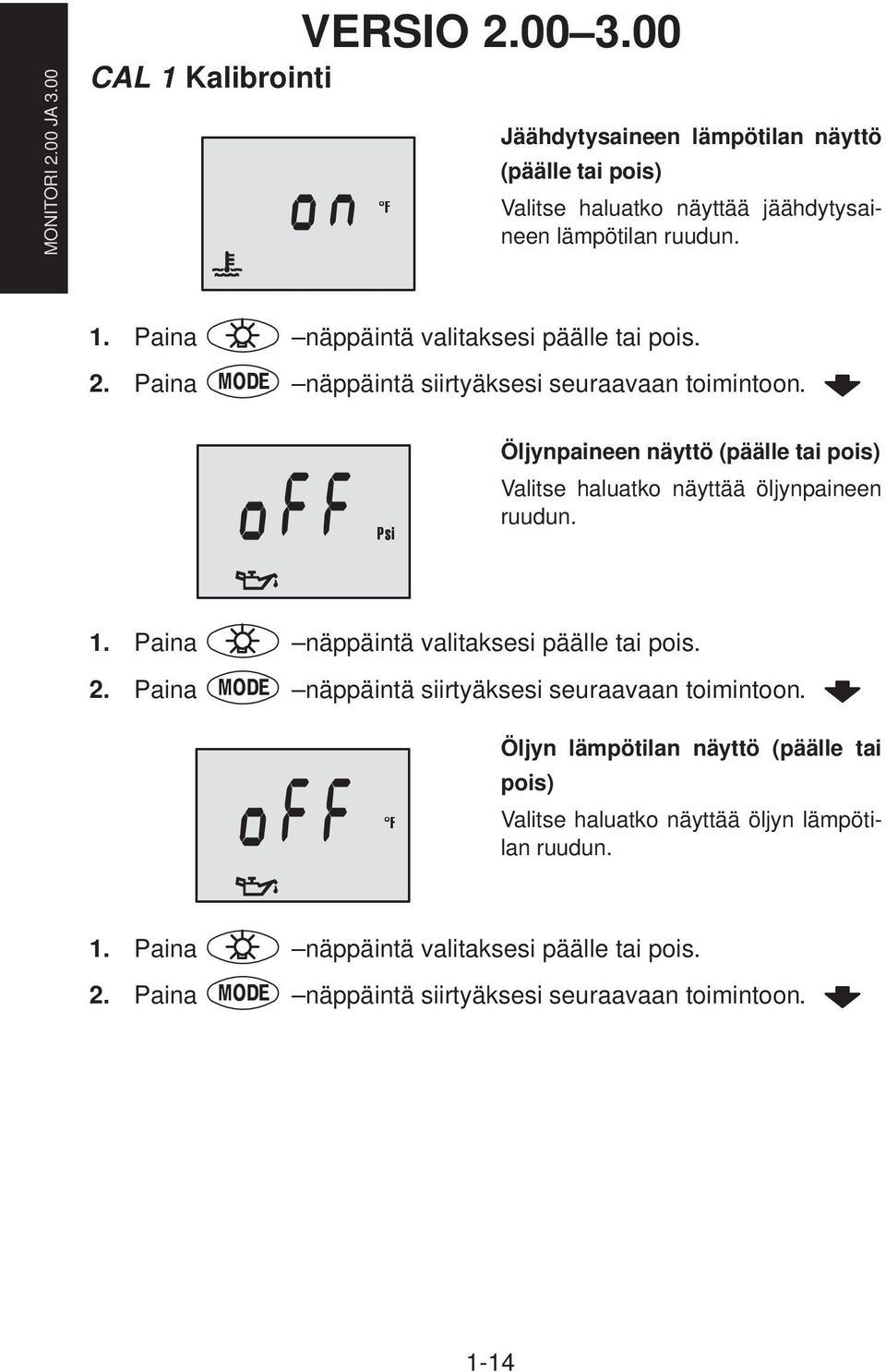

20 MONITORI 2.00 JA 3.00 VERSIO CAL 1 Kalibrointi Jäähdytysaineen lämpötilan näyttö (päälle tai pois) Valitse haluatko näyttää jäähdytysaineen lämpötilan ruudun. 1. Paina näppäintä valitaksesi päälle tai pois. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. Öljynpaineen näyttö (päälle tai pois) Valitse haluatko näyttää öljynpaineen ruudun. 1. Paina näppäintä valitaksesi päälle tai pois. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. Öljyn lämpötilan näyttö (päälle tai pois) Valitse haluatko näyttää öljyn lämpötilan ruudun. 1. Paina näppäintä valitaksesi päälle tai pois. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. 1-14

21 VERSIO CAL 1 Kalibrointi Vedenpaineen näyttö (päälle tai pois) Valitse haluatko näyttää vedenpaineen ruudun. MONITORI 2.00 JA Paina näppäintä valitaksesi päälle tai pois. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. Akkujännitteen näyttö (päälle tai pois) Valitse haluatko näyttää akkujännitteen näytön. 1. Paina näppäintä valitaksesi päälle tai pois. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon. Moottorituntien näyttö (päälle tai pois) Valitse haluatko näyttää moottorituntien ruudun. 1. Paina näppäintä valitaksesi päälle tai pois. 2. Paina ja pidä ja näppäimiä alaspainettuina 3 sekuntia päästäksesi pois CAL 1 kalibrointiruudusta tai paina päästäksesi CAL 2 kalibrointiruutuun. 1-15

22 MONITOR 2.00 JA 3.00 VERSIO CAL 2 Kalibrointi CAL2 näytön kalibroinnit: Siipiratastyyppisen nopeusanturin taajuusasetus Anturin vedenpaineen pitot putken vedenpaineella toimivan nopeusanturin sisäänmenon asetus Anturin vedenpaineen pitot putken vedenpaineella toimivan nopeusanturin kerroin Polttoainesäiliön kalibrointi 1. Käännä virta avain päälle asentoon. 2. Paina ja pidä ja alaspainettuna 3 sekuntia saadaksesi esiin CAL 1 kalibrointiruudun. Paina ja pidä ja alaspainettuna uudelleen 3 sekuntia saadaksesi esiin CAL 2 kalibrointiruudun. HUOMAUTUS:Paina ja pidä ja alaspainettuna 3 sekuntia päästäksesi pois CAL 2 kalibrointiruudusta. Cal 2 käynnistysruutu Paina näppäintä siirtyäksesi seuraavaan kalibrointiruutuun. 1. Paina näppäintä valitaksesi. 0 =Ei Pitot paineanturia 1 = 100 PSI 2 = 200 PSI 1-16 Vedenpaineen pitot anturin sisääntulo Valitse moottorin Pitot anturin PSI sisäänmeno. HUOMAUTUS: Mercury perämoottoreiden vakio nopeuden sisäänmeno on 100 PSI. Määrätyt korkean suorituskyvyn omaavat sovellukset voivat tarvita 200 Psi tulotehon. 2. Paina näppäintä siirtyäksesi seuraavaan toimintoon.

23 VERSIO CAL 2 Kalibrointi Siipiratastyyppisen nopeusanturin taajuus Taajuutta voi muuttaa eri antureiden vaatimuksia vastaavaksi. 4,9 on Mercury Marinen toimittaman siipiratastyyppisen nopeusanturin taajuus. MONITOR 2.00 JA 3.00 Paina näppäintä siirtyäksesi seuraavaan toimintoon. Meriveden lämpötilan näyttö (päälle tai pois) Valitse haluatko nähdä meriveden lämpötilan ruudun. HUOMAUTUS: Sinulla on oltava Mercury siipiratas tai syvyys/lämpötila anturi (ostetaan erikseen) yhdistettynä järjestelmään, jotta tämä ruutu toimii. Paina näppäintä siirtyäksesi seuraavaan toimintoon. Pitot kerroinruutu Tämän avulla voi säätää nopeusmittarin arvon vastaavaksi toisen nopeusmittarin kanssa, esim. GPS. HUOMAUTUS: Kerroin toimii alueella 0,5 1,5. Paina näppäintä siirtyäksesi seuraavaan toimintoon. 1-17

24 MONITOR 2.00 JA 3.00 VERSIO CAL 2 Kalibrointi Polttoainesäiliön kalibrointi POLTTOAINESÄILIÖN TASON VALVONTALAITE VOIDAAN ASET- TAA KOLMELLA ERI TAVALLA: Ensimmäinen: Älä tee mitään. Lineaarinen lukema, joka perustuu pelkkiin anturiarvoihin. Tämä tila ei ota huomioon, että säiliö on epäsäännöllisen muotoinen. Toinen: Seuraamalla säiliön kalibrointioletusmenettelyä, joka suoritetaan lisäämättä todellisuudessa polttoainetta säiliöön. Monitori antaa arvioidun aluearvon, joka perustuu anturin oletettuihin arvoihin. Tämä tila ei ota huomioon, että säiliö on epäsäännöllisen muotoinen. Kolmas: Seuraamalla säiliön kalibrointimenetelmää täysin, mikä käsittää polttoaineen lisäämisen määrätyissä kalibrointikohdissa. Monitori näyttää arvioidun aluearvon, joka ottaa huomioon säiliön muodon. 1-18

25 VERSIO CAL 2 Kalibrointi Säiliö 1 (polttoaine) Tilavuusasetus t1 = säiliö 1 MONITORI 2.00 JA Paina näppäintä kunnes t1 näytetään. t1 = säiliö Paina vielä kerran. Sana no ja polttoaineen kuvake näytetään. HUOMAUTUS:Sana no ei mene pois, jollei mittari näe, että järjestelmään on yhdistetty säiliö. Jos säiliötä ei ole yhdistetty, et voi antaa tilavuutta. 3. Anna säiliö 1:n tilavuus gallonissa käyttäen näppäintä. 4. Paina näppäintä tallentaaksesi ja siirry seuraavaan toimintoon. Säiliö 2:n tilavuusasetus HUOMAUTUS: Säiliö 2:n ei tarvitse olla polttoainesäiliö. Se voi olla esim. öljysäiliö. t2 = säiliö 2 1. Paina näppäintä kunnes t2 tulee näyttöön. t2 = säiliö Paina vielä kerran. Sana no ja poltoaineen kuvake näytetään. HUOMAUTUS:Sana no ei mene pois, jollei mittari näe, että järjestelmään on yhdistetty säiliö. Jos säiliötä ei ole yhdistetty, et voi antaa tilavuutta. 3. Anna säiliö 2:n tilavuus gallonissa käyttäen näppäintä. 4. Paina näppäintä tallentaaksesi ja siirry seuraavaan toimintoon. 1-19

26 MONITORI 2.00 JA 3.00 VERSIO CAL 2 Kalibrointi Säiliö 1:n kalibrointi Kun tilavuudet on annettu, sinun pitää valita haluatko kalibroida polttoainesäiliön 1 t1. HUOMAUTUS: Mittari ei anna sinun kalibroida polttoainesäiliötä ennen kuin tilavuus on annettu. 1. Paina näppäintä valitaksesi 1= päälle, 0 = pois. Jatka säiliön kalibrointia valitsemalla 1 ja painamalla sitten. Säiliö 1, 0% kalibrointiasetus Pidä polttoainesäiliön taso tyhjällä. 2. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi 25% asetukseen. Säiliö 1, 25% kalibrointiasetus Näytetyn polttoainemäärän lisääminen lisää polttoainetason 25 prosenttiin. HUOMAUTUS: Lisättävä polttoaine 25 prosenttia Lisättävä määrittyy polttoainesäiliön annetun tilavuusnumeron mukaan polttoaine 3. Lisää näytetty polttoainemäärä polttoainesäiliöön. 4. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi 50% asetukseen. 1-20

27 VERSIO CAL 2 Kalibrointi 50 prosenttia Lisättävä polttoaine Säiliö 1, 50% kalibrointiasetus Näytetyn polttoainemäärän lisääminen lisää polttoainetason 50 prosenttiin. HUOMAUTUS: Lisättävä polttoaine määrittyy polttoainesäiliön annetun tilavuusnumeron mukaan 5. Lisää näytetty polttoainemäärä polttoainesäiliöön. 6. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi 75% asettukseen. MONITORI 2.00 JA 3.00 Säiliö 1, 75% kalibrointiasetus Näytetyn polttoainemäärän lisääminen lisää polttoainetason 75 prosenttiin. HUOMAUTUS: Lisättävä polttoaine määrittyy polttoainesäiliön annetun tilavuusnumeron mukaan. 75 prosenttia Lisättävä polttoaine 7. Lisää näytetty polttoainemäärä polttoainesäiliöön. 8. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi täyteen % asetukseen. Säiliö 1:n kalibrointi, täysi asetus Lisää niin paljon polttoainetta, että polttoainsäiliö täyttyy. Täysi prosenttimäärä Lisättävä polttoaine 9. Lisää niin paljon polttoainetta, että polttoainsäiliö täyttyy. 10. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi seuraavaan toimintoon. 1-21

28 MONITORI 2.00 JA 3.00 VERSIO CAL 2 Kalibrointi Säiliö 2 kalibrointi Valitse haluatko kalibroida säiliö 2:n. HUOMAUTUS: Säiliö 2:n ei tarvitse olla polttoainesäiliö. Se voi olla esim. öljysäiliö. HUOMAUTUS: Mittari ei anna sinun kalibroida säiliötä ennen kuin tilavuus on annettu. 1. Paina näppäintä kunnes t2 tulee näyttöön. t2 = säiliö Paina näppäintä valitaksesi 1= päälle, 0 = pois. Säiliö 2:n kalibrointi jatkuu, jos valitaan Paina näppäintä jatkaaksesi. Säiliö 2:n kalibrointikuvakkeen valinta Valitse yksi kolmesta kuvakkeesta säiliö 2:n näyttöruutuun. (öljy, vesi/jätevesi, polttoaine). 1. Paina näppäintä ja näet vilkkuvan kuvakkeen. Käyttäen näppäintä, valitse minkä kuvakkeen haluat säiliö 2:n olevan (öljy, polttoaine tai vesi/jätteet). HUOMAUTUS:Mikäli valitset öljy tai vesi/jätevesikuvakkeen, säiliö 2 ei tarvitse enempää kalibrointia. Jos säiliö 2 on polttoainetta varten, jatka säiliö 2 menettelyä. 2. Paina näppäintä jatkaaksesi. Säiliö 2 kalibroinnin 0% asetus Pidä polttoainesäiliön taso tyhjällä. 3. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi 25% asetukseen. 1-22

29 VERSIO CAL 2 Kalibrointi 25 prosenttia Lisättävä polttoaine Säiliö 2, 25% kalibrointiasetus Näytetyn polttoainemäärän lisääminen lisää polttoainetason 25 prosenttiin. HUOMAUTUS: Lisättävä polttoaine määrittyy polttoainesäiliön annetun tilavuusnumeron mukaan 4. Lisää näytetty polttoainemäärä polttoainesäiliöön. 5. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi 50% asetukseen. MONITOR 2.00 JA 3.00 Säiliö 2, 50% kalibrointiasetus Näytetyn polttoainemäärän lisääminen lisää polttoainetason 50 prosenttiin. HUOMAUTUS: Lisättävä polttoaine 50 prosenttia Lisättävä määrittyy polttoainesäiliön annetun tilavuusnumeron mukaan polttoaine 6. Lisää näytetty polttoainemäärä polttoainesäiliöön. 7. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi 75% asetukseen. 1-23

30 MONITORI 2.00 JA 3.00 VERSIO CAL 2 Kalibrointi Säiliö 2, 75% kalibrointiasetus Näytetyn polttoainemäärän lisääminen lisää polttoainetason 75 prosenttiin. HUOMAUTUS: Lisättävä polttoaine määrittyy polttoainesäiliön anentun tilavuusnumeron mukaan. 75 prosenttia Lisättävä polttoaine 8. Lisää näytetty polttoainemäärä polttoainesäiliöön. 9. Paina näppäintä tallentaaksesi. Paina näppäintä edetäksesi täyteen % asetukseen. Säiliö 2, kalibrointi täysi asetus Lisää polttoainetta kunnes polttoainesäiliö on täynnä. Täysi Lisättävä prosenttimäärä polttoaine 10. Lisää niin paljon polttoainetta, että polttoainsäiliö täyttyy. 11. Paina ja pidä ja alaspainettuna 3 sekuntia päästäksesi pois CAL 2 kalibrointiruudusta. 1-24

31 Osa 2 Järjestelmän kierroslukumittari ja nopeusmittari Käytön perustiedot ja ominaisuudet Automaattinen moottorin tunnistustoiminto Pääpalautus Nopeusmittarin näyttöruudut Kierroslukumittarin näyttöruudut Uistelunohjain Varoitusjärjestelmä Varoitusnäyttöruudut Cal 1 Kierroslukumittarin kalibrointi Cal 2 kierroslukumittarin kalibrointi Cal 1 nopeusmittarin kalibrointi Cal 2 nopeusmittarin kalibrointi JÄRJESTELMÄN KIERROSLUKUMITTARI HUOMAUTUS:Tässä osassa näytetään kaikki näyttöruudut, jotka ovat saatavissa järjestelmän kierrosluku ja nopeusmittareille. Riippuen moottorityypistäsi, kaikki nämä ruudut eivät koske sinua. Järjestelmän kierroslukumittari ja nopeusmittari ovat yhteensopivia: Vuosimalli 2002 ja uudemmat Mercury perämoottorimallit, jotka ovat suunnitellut käytettäviksi SmartCraft:in kanssa. Kaikki Mercury MerCruiser mallit, jotka ovat suunnitellut käytettäviksi Smartcraft:in kanssa.

32 JÄRJESTELMÄN KIERROSLUKUMITTARI 2-0

33 JÄRJESTELMÄN KIERROSLUKUMIT- TARI Kierroslukumittari Nopeusmittari Käytön perustiedot ja ominaisuudet Käynnistys: Jokainen mittari käynnistyy, kun sytytys käännetään päälle. Mittarit ovat päällä niin kauan kuin sytytys on päällä. Valot: Kirkkautta ja kontrastia voidaan säätää. Näppäimet: MODE (TILA) näppäintä käytetään tietoruutujen valitsemiseen. + ja näppäimiä käytetään asettamaan moottorin nopeus uisteluohjauksen aikana sekä mittarin kalibrointiasetuksiin. Uisteluohjaus: Antaa käyttäjän asettaa ja ohjata moottorin joutokäyntinopeutta uistelua varten kaasuvipua käyttämättä. JÄRJESTELMÄN KIERROSLUKUMITTARI Engine Guardian System: Valvoo moottorin kriittisiä antureita ilmoittaen varhaisessa vaiheessa mahdollisista ongelmista. Järjestelmä vastaa ongelmaan alentamalla moottorin nopeutta voidakseen ylläpitää turvallisen toimintatilan. Varoitusjärjestelmä: Järjestelmä antaa varoitustorvella äänimerkin ja näyttää varoitusviestin. 2-1

34 JÄRJESTELMÄN KIERROSLUKUMIT- TARI Käytön perustiedot ja ominaisuudet Digitaalinen näyttöruutu: Näyttää seuraavat moottoritiedot. JÄRJESTELMÄN KIERROSLUKUMITTARI Kierroslukumittarin ruutu: MOOTTORITYYPISTÄ RIIPPUEN Moottorin totutusajo Engine Temperature Öljyn Psi Ajokulma ja k/min Ajokulma ja vedenpaine Vedenpaine Akun jännite ja moottoritunnit Polttoaineen virtaus ja käytetty polttoaine k/min Syvyys Nopeus / Meriveden lämpötila Nopeusmittarin näyttöruutu: MOOTTORITYYPISTÄ RIIPPUEN Nopeus Käytetty polttoainemäärä COG/SOG Jos GPS liitäntä käytössä Etäisyys ja polttoaine matkanpäähän jos matkanpää on ohjelmoitu valinnanvaraiseen GPS:ään Kello Ilma/Merilämpötila Tämänhetkinen ja keskim. polttoaineen hyötysuhde Matkamittari Polttoainesäiliön tasot Öljysäiliön tasot Tuorevesitasot Tuorevesisäiliö tai taso/tasot Jätevesitaso/tasot tai kaksoismoottori Ajokulman ja kierrosluvun synkronisoija Polttoaineen matkaetäisyys Polttoainevirtaus Matkamittari Ohjauskulma 2-2

35 JÄRJESTELMÄN KIERROSLUKUMIT- TARI Automaattinen havainto moottorin tunnistus toiminto Mittarin ensimmäisen käynnistyksen tai pääpalautuksen aikana, mittari näyttää Auto detect (Automaattinen havainto). Tilanäppäintä painettaessa mittari määrittelee automaattisesti moottorityypin. Tämä esiasettaa datan tarkkailuruudut sen mukaisesti. Tarkoituksena on helpottaa alkuperäisasetusta. Jos mittari näyttää varoituksen No Starboard Engine (Ei oikeanpuoleista moottoria) tai Multiple Starboard Engines (Useita oikeanpuoleisia moottoreita), moottorin paikka on valittava oikein (Port ja STBD) (Vasen ja oikea), käyttäen Mercury moottoreiden virheenhakutyökalua. Paina uudelleen Master Reset ja Auto detect. (Katso Pääpalautus ). Järjestelmän kierroslukumittari ja nopeusmittari ovat vakiona Moottorin automaattinen havainto ruudussa, tässä ruudussa mittari voi alkukäynnistyksen yhteydessä automaattisesti havaita minkätyyppistä moottoria käytät ja esiasettaa mittarin sopimaan yhteen sen alustyypin kanssa. Pääpalautus Voit palauttaa mittarin takaisin tehtaan esiasetuksiin Master Reset (Pääpalautus) käskyllä. TÄRKEÄÄ: Pääpalaututuksen suorittaminen palauttaa yksikön takaisin kaikkiin tehtaan oletusasetuksiin, poistaen kaikki asennuskalibroinnit, jotka on tehty tuotteen asennusten yhteydessä. JÄRJESTELMÄN KIERROSLUKUMITTARI TROLL Painamalla ja TROLL + samanaikaisesti noin 10 sekuntia (kunnes grafiikkapylväät törmäävät yhteen ). Voit palauttaa yksikön takaisin tehtaan esiasetuksiin. 2-3

36 JÄRJESTELMÄN KIERROSLUKUMIT- TARI 1 Nopeusmittari JÄRJESTELMÄN KIERROSLUKUMITTARI Jatkuu seuraavalla sivulla Nopeusmittarin näyttöruudut KAIKKI RUUDUT EIVÄT EHKÄ KOSKE MOOTTORITYYPPIÄSI. Kun sytytys käännetään päälle, nopeusmittari näyttää viimeisen ruudun, joka näytettiin juuri ennen kuin sytytys kytkettiin pois päältä. Paina MODE (TILA) vaihtaaksesi ruutuja. Voit palata takaisin edelliseen ruutuun painamalla ja pitämällä MODE näppäintä alhaalla 2 sekuntia. Tämä kääntää ruutujärjestyksen vastakkaiseen suuntaan. HUOMAUTUS:Lukemat voidaan näyttää englantilaisina (USA) tai metrisinä. Katso kohtaa Kalibroinnit. HUOMAUTUS:Selitykset eivät aina ole mittarin järjestyksessä. Järjestys vaihtuu moottorityypistä riippuen. 1. Kello Lämpötila kello, ilman lämpötila ja veden lämpötila. Ilman ja veden lämpötila antureiden on oltava yhdistettyinä näytön lukemien saamiseksi. 2. Polttoainetaso Näyttää jäljellä olevan polttoaineen. 3. Öljytaso Näyttää jäljellä olevan moottoriöljymäärän tai vesi/jätevesisäiliön tason (jos kiinnitetty). 4. K/min Synkronisoija Vain kaksoismoottorit Valvoo molempien moottorien kierroslukuja. 5. Ajokulman synkronisoija Vain kaksoismoottorit Näyttää molempien moottoreiden ajokulmien asennot. Yksinkertaistaa ajokulmatasojen pitämistä yhdenmukaisina. 2-4

37 JÄRJESTELMÄN KIERROSLUKUMIT- TARI 6 Nopeusmittari STEERING ANGLE 52 0 PORT Nopeusmittarin näyttöruudut Alue Arvioitu alue perustuu veneen nopeuteen, polttoainekulutukseen ja säiliössä olevaan polttoaineeseen. Näytetyt numerot osoittavat arvioitua etäisyyttä, joka voidaan ajaa jäljellä olevalla polttoaineella. Nopeustiedot tarvitaan (Siipiratas, Pitot paine tai GPS) JÄRJESTELMÄN KIERROSLUKUMITTARI 7. Polttoaineen hyötysuhde Näyttö osoittaa keskimääräisen AVG polttoainekulutuksen sekä hetkellisen INST polttoaineen hyötysuhteen. Näytetyt numerot osoittavat maileja/gallona MPG tai kilometrejä/litra KM/L. Polttoainepalautus Palauta valitsemalla näyttöruutu ja paina MODE TROLL (TILA) ja (UISTELU) näppäimiä. 8. Matkamittari Ilmoittaa miten pitkälle olet kulkenut sen jälkeen kun palautit mittarin nollaan. Matkapalautus Palauta valitsemalla näyttöruutu ja paina MODE ja TROLL näppäimiä. 9. Digitaalinen nopeusmittari Voi näyttää veneen nopeuden maili/tunti, kilometri/tunti tai meripeninkulma/tunti. Nopeusmittari käyttää siipiratasta alhaisiin nopeuslukemiin, mutta vaihtaa nopeusmittariin tai GPS:ään (jos yhdistetty) korkeanopeuslukemissa. (Siirtymispisteen asetus kuvataan kohdassa Cal 2). 10. Ohjauskulma Näyttää ohjausjärjestelmän suhteellisen asennon. Saatavana vain Mercury MerCruiser malleille. Ohjauskulman anturi on asennettava moottoriin. 2-5

38 JÄRJESTELMÄN KIERROSLUKUMITTARI JÄRJESTELMÄN KIERROSLUKUMIT- TARI BAT OK TMP PSI PSI OK ENG F WATER PSI 2-6 Kierroslukumittari Kierroslukumittarin näyttöruudut KAIKKI RUUDUT EIVÄT EHKÄ KOSKE MOOTTORITYYPPIÄSI. Kun sytytys kytketään päälle, kierroslukumittari näyttää viimeisen ruudun, joka näytettiin juuri ennen kuin sytytys kytkettiin pois päältä. Paina MODE (TILA) vaihtaaksesi ruutuja. Voit palata takaisin edelliseen ruutuun painamalla ja pitämällä MODE näppäintä alhaalla 2 sekuntia. Tämä kääntää ruutujärjestyksen vastakkaiseen suuntaan. HUOMAUTUS:Lukemat voidaan näyttää englantilaisina (USA) tai metrisinä. Katso kohtaa Kalibroinnit. 1. Moottorin totutusajo Näyttää uuden moottori jäljellä olevan totutusajoajan. Tämä ruutu häviää automaattisesti, kun totutusajoaika on loppunut. 2. Pikaviiteruutu Näyttää toimivatko akku, moottorin lämpötila ja paineet oikein. 3. Lämpötila Näyttää moottorin jäähdytysaineen lämpötilan. 4. Hydraulinen ajokulma Näyttää perämoottorin tai perävetolaitteen ajokulman aina maksimiin ajokulmaan asti, näyttää sitten perävaunun ajokulman. 0 = alas, 10 = maksimiajokulma ja 25 = täysi perävaunuasento. 5. PowerTrim kulma Vedenpaine Näyttää moottorin ajokulman ja jäähdytysjärjestelmän vedenpaineen. 6. Vedenpaine Näyttää moottorin jäähdytysjärjestelmän vedenpaineen

39 JÄRJESTELMÄN KIERROSLUKUMIT- TARI VOLT 13.6 FUEL 3200 OIL PSI HRS 22.3 USED DEPTH FEET SPEED SEA TEMP 25 MPH 76 0 Kierroslukumittarin näyttöruudut 1 Kierroslukumittari Öljynpaine Näyttää moottorin öljynpaineen Psi tai baariyksiköissä. 8. Akun jännite Näyttää akun jännitetason (tilan). Kirjaa myös moottorin käyttöajan. 9. Polttoainevirtaus Näyttää moottorin polttoainekäytön gallonaa/tunti tai litraa/tunti. 10. Digitaalinen kierroslukumittari Näyttää moottorin nopeuden kierroslukuina minuutissa (k/min). 11. Vedensyvyys Näyttää veden syvyyden anturin alla, jos se on yhdistetty. Vedensyvyyden ruutu voidaan kääntää päälle tai pois CAL 1 kalibroinnissa. Voit asettaa hälytyksen alkamaan, jos vene kulkee vedessä, joka on matalampi kuin hälytystaso. Katso CAL 2 kalibroinnista vedensyvyyden hälytystä ja poikkeama asetuksia. HUOMAUTUS:Sinulla pitää olla järjestelmään yhdistetty syvyysanturi (ostettava erikseen), jotta tämä ruutu toimii. 12. Nopeus / Lämp Näyttää jaetun näytön, jossa nähdään veden lämpötila ja aluksen nopeus. HUOMAUTUS:Sinun on asennettava sisäänmenoon nopeusanturi (ostetaan erikseen) JÄRJESTELMÄN KIERROSLUKUMITTARI 2-7

40 JÄRJESTELMÄN KIERROSLUKUMIT- TARI kierroslukumittari Nopeusmittari JÄRJESTELMÄN KIERROSLUKUMITTARI TROLL Todellinen nopeus Uisteluohjaus TROLL + Asetettu nopeus TR TROLL Todellinen nopeus Asetettu nopeus TROLL + Peruskäyttö HUOMAUTUS:Uisteluohjausta ei ehkä ole saatavissa kaikille moottorimalleille. HUOMAUTUS:Uisteluohjauksen mini/maksialue voi vaihdella riippuen moottorityypistä. Voit asettaa uisteluohjauksen joko käyttämällä kierroslukumittaria tai nopeusmittaria. Kierroslukumittari asettaa nopeuden k/min ja nopeusmittari asettaa MPH, Kph or KN. Voit kytkeä pois uisteluohjauksen koska tahansa painamalla MODE näppäintä uistelun näyttöruudussa tai kaasuvipua siirtämällä. Jos sinulla on uisteluohjaus asetettuna halutulle nopeudelle ja kytket sitten uisteluohjauksen pois, järjestelmä muistaa asetetun nopeuden ja palautuu tälle nopeudelle, kun se kytketään uudelleen. Ruutu palautuu takaisin edelliseen ruutuun, jollei ole mitään toimintaa 10 sekunnin aikana. Paina TROLL + tai TROLL näppäintä aktivoidaksesi näyttöruudun uudelleen. Kun uisteluohjaus on kytkettynä ja olet poissa uisteluohjausruudusta, vilkkuva merkki TR (a) ilmestyy näytön vasempaan ylänurkkaan osoittaen, että uisteluohjaus on edelleen päällä. 2-8

41 JÄRJESTELMÄN KIERROSLUKUMIT- TARI kierroslukumittari Nopeusmittari TROLL TROLL + TROLL TROLL + a Todellinen nopeus Uisteluohjaus Asetettu nopeus b Todellinen nopeus Asetettu nopeus Uisteluohjauksen asetus 1. Moottorin käydessä, vaihda moottori vaihteelle. Aseta moottorin nopeus joutokäynnille. JÄRJESTELMÄN KIERROSLUKUMITTARI TROLL 2. Paina + tai TROLL näppäin sisään saadaksesi esiin uisteluohjauksen näyttöruudun. 3. Paina MODE aktivoidaksesi (kytkeäksesi päälle) uisteluohjauksen. 4. Käytä TROLL + TROLL näppäimiä halutun nopeuden asetukseen. Käytä (+) lisäämään nopeutta ja ( ) alentamaan nopeutta. 5. Jos asetat uistelunopeuden korkeammalle nopeudelle kuin mitä uistelun kierrosnopeudet sallivat, viesti TARGET SPEED TOO FAST (a) (KOHDENOPEUS LIIAN NOPEA) tulee näkyviin. Alenna uistelunopeutta. 6. Jos asetat uisteluohjaimen hitaammalle nopeudelle kuin uistelukierrosluku kykenee viemään venettä, viesti TARGET SPEED TOO SLOW (b) (KOH- DENOPEUS LIIAN HIDAS ) tulee näkyviin. Lisää uistelunopeutta. Kun haluat poistua uistelunopeuden ohjauksesta Uistelunopeuden ohjauksen voi ottaa pois päältä kolmella eri tavalla: Paina MODE näppäintä uistelun näyttöruudussa. Siirrä kaasu eri nopeudelle. Vaihda moottori vapaalle. 2-9

42 JÄRJESTELMÄN KIERROSLUKUMIT- TARI JÄRJESTELMÄN KIERROSLUKUMITTARI b Varoitusjärjestelmä a Varoitushälytykset Jos havaitaan vika, kyseisen hälytyksen nimi ilmestyy näyttöön (a). Jos vika voi aiheuttaa välittömän moottorivaurion, Engine Guardian System (b) reagoi ongelmaan rajoittamalla moottorin tehoa. Alenna heti kaasun nopeus tyhjäkäynnille. Katso Moottorin käyttö, huolto ja takuuohjekirjasta lisätietoja ongelmasta ja mihin toimenpiteisiin on ryhdyttävä. Hälytysviestit jäävät ruutuun kunnes tilanäppäintä painetaan. Jos on useita hälytyksiä, nämä ilmestyvät näyttöön vuorotellen viiden sekunnin välein. Jos eri ruudun tilanäppäintä painetaan, vilkkuva äänimerkki AL (c) näkyy oikeassa ylänurkassa osoittaen, että vika esiintyy edelleen. 2 c 2-10

43 JÄRJESTELMÄN KIERROSLUKUMIT- TARI Varoitusnäyttöruudut Kun moottorissa havaitaan vika, näytön varoitusnäyttöruudut hälyttävät käyttäjää mahdollisesta viasta. Katso Moottorin käyttö ja huolto ohjekirjasta k.o. vikaa koskeva kohta ja mihin toimenpiteisiin on ryhdyttävä sen korjaamiseksi. VAROITUSNÄYTTÖRUUDUT AKKU ONGELMA MOOTTORIN TIE- TOVÄYLÄ VIKA TORVI VIKA SYTYTYS VIKA SUIHKUTIN KIERROSLU- KUMITTARIN NÄYTTÖ NOPEUSMITTA- RIN NÄYTTÖ JÄRJESTELMÄN KIERROSLUKUMITTARI VIKA ÖLJYPUMPPU VIKA ANTURI VIKA VEDEN LÄMPÖTILA POLTTOAINE VÄHISSÄ ÖLJY VÄHISSÄ ÖLJYN LÄMPÖTILA ÖLJYN PSI YLIKUUMENNUS YLINOPEUS PAINE VARAÖLJY VETTÄ POLTTOAI- NEESSA MAP MAT TPS 2-11

44 JÄRJESTELMÄN KIERROSLUKUMIT- TARI JÄRJESTELMÄN KIERROSLUKUMITTARI Varoitusnäyttöruudut TÄRKEÄÄ: Katso Moottorin käyttö ja huolto ohjekirjasta k.o. vikaa koskevia lisätietoja ja mihin toimenpiteisiin on ryhdyttävä sen korjaamiseksi. 1. YLIKUUMENNUS Moottori on ylikuumentunut PAINE Jäähdytysjärjestelmän vedenpaine ei ole riittävä YLINOPEUS Moottorin nopeus ylitti sallitun maksimikierrosluvun minuutissa. 4. VETTÄ POLTTOAINEESSA Vesi veden erottavassa polttoainesuotimessa on saavuttanut täysi tason. 5. VIKA TORVI Varoitustorvi ei toimi oikein. 6. VARAÖLJY VÄHISSÄ VAIN 2 TAHTIPERÄMOOTTORIT Öljytaso on kriittisen alhainen moottoriin kiinnitetyssä öljyn varasäiliössä. 7. VIKA ÖLJYPUMPPU Öljypumppu ei toimi enää sähköisesti. Moottori ei saa voiteluöljyä. 8. VIKA RUISKUTUSSUUTIN Yksi tai useampi polttoaineen ruiskutussuuttimista ei enää toimi sähköisesti. 2-12

45 JÄRJESTELMÄN KIERROSLUKUMIT- TARI Varoitusnäyttöruudut no starboard engine 9. VIKA SYTYTYS Sytytysjärjestelmään on tullut vika. 7 Multiple Starboard Engine 10. AKKU Sähköinen järjestelmä ei lataa tai akun varaus on alhainen. 11. MOOTTORIN TIETOVÄYLÄ Tiedonsiirto kierroslukumittarin ja moottorin välillä ei ole liitetty. 12. VIKA ANTURI Yksi antureista ei toimi oikein. 13. VIKA VEDEN LÄMP Anturi, joka mittaa ulkopuolista järvi/meriveden lämpötilaa ei toimi oikein. 14. EI OIKEANPUOLISTA MOOTTORIA Ilmoittaa, että koje ei näe oikeanpuolisen moottorin tietokonetta. Tämä merkitsee tavallisesti, ettei mitään dataa siirry moottorin tietokoneesta mittariin. (Tarkista johdotus ja varmista, että väylään on asennettu molemmat päätevastukset). Varmista, etteivät molemmat ECMt ole konfiguroitu vasemmalle puolelle käyttäen DDT:tä tai Quicksilver diagnostista apuvälinettä. 15. USEITA OIKEANPUOLISIA MOOTTOREITA SmartCraft mittarit tunnistavat useita moottoreita oikeanpuolisina. Useamman moottorin sovelluksissa Quicksilver diagnostisen apuvälineen on ensin määrättävä jokaiselle moottorille määrätty asento (oikea puoli, vasen puoli2 tai oikea puoli2) ennen kuin järjestelmä toimii asianmukaisesti. Jos sinulla on kaksoismoottorisovellus, sinun on ensin ohjelmoitava vasemmanpuolinen moottori Quicksilver diagnostisella apuvälineellä 16. ÖLJYN LÄMPÖTILA Moottoriöljy ylikuumenee JÄRJESTELMÄN KIERROSLUKUMITTARI 2-13

46 JÄRJESTELMÄN KIERROSLUKUMIT- TARI E F JÄRJESTELMÄN KIERROSLUKUMITTARI 19 E F 22 Varoitusnäyttöruudut 17. ÖLJYNPAINE Öljynpaine ei ole riittävä. 18. ALHAINEN POLTTOAINETASO Tämä viesti varoittaa, että polttoainesäiliön polttoainetaso on kriittisen alhainen. Sinun tulee pysähtyä tankkaamaan välittömästi, jotta se ei lopu. 19. ALHAINEN ÖLJYTASO VAIN 2 TAHTIPERÄMOOTTOREISSA Irtotankin öljytaso on alhainen. Sinun tulee pysähtyä ottamaan öljyä välittömästi, jotta se ei lopu. 20. VIKA MAP Moottorissa on vikaa. Anna myyjäliikkeen tarkastaa moottori. 21. FAULT MAT Moottorissa on vikaa. Anna myyjäliikkeen tarkastaa moottori. 22. FAULT TPS Moottorissa on vikaa. Anna myyjäliikkeen tarkastaa moottori. 2-14

47 JÄRJESTELMÄN KIERROSLUKUMIT- TARI Quick Cal kalibrointi Quick Cal Tämä kalibrointi on valon ja kontrastin asetusta varten. 1. Paina MODE TROLL ja + näppäimiä enintään 2 sekuntia päästäksesi Quick Cal ruutuun. 2. Paina MODE edetäksesi kalibrointivalintojen läpi. CAL 1 Kierroslukumittarin kalibrointi Cal 1 Tämä kalibrointitaso mahdollistaa, että voit kääntää järjestelmäruutuja päälle ja pois. HUOMAUTUS:Näytöt voivat vaihdella mittarin versiosta riippuen. 1. Paina MODE ja TROLL + näppäimiä sisään noin 7 sekuntia ja pidä alaspainettuna kunnes näetcal 1 ruudun. 2. Paina MODE edetäksesi kalibrointivalintojen läpi. REMOTE SCREENS? REMOTE LCD LIGHT? REMOTE LCD CONTRAST? Jos valitaan yes, tämän SC1000 kierroslukumittarin muutokset ruudussa vaikuttavat kaikkiin muihin SC1000 kierroslukumittareihin järjestelmässä. HUOMAUTUS: kaikissa kierroslukumittareissa tämän ruudun on näytettävä Yes, jotta tämä toiminto toimii. Jos valitaan yes, valotasot, jotka aikaansaadaan tällä SC1000 kierroslukumittarilla vaikuttavat kaikkiin muihin SC1000 kierroslukumittareihin järjestelmässä. HUOMAUTUS: kaikissa kierroslukumittareissa tämän ruudun on näytettävä Yes, jotta tämä toiminto toimii. Jos valitaan yes, kontrastitasot, jotka aikaansaadaan tällä SC1000 kierroslukumittarilla vaikuttavat kaikkiin muihin SC1000 kierroslukumittareihin järjestelmässä. HUOMAUTUS: kaikissa kierroslukumittareissa tämän ruudun on näytettävä Yes, jotta tämä toiminto toimii. JÄRJESTELMÄN KIERROSLUKUMITTARI TRIM POPUP? Haluatko hydraulisen ajokulman näyttöruudun tulevan esiin hetkiseksi, kun säädät moottorin ajokulmaa? (jtk. seur. sivulle) 2-15

48 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 1 kierroslukumittarin kalibrointi TRIM CALIBRATION [SKIP] [EDIT] Jos valitset edit toiminnon, voit kalibroida mittarin vakiolle 0 10 yksikön ajokulmalle ja trailer asentojen alueelle. JÄRJESTELMÄN KIERROSLUKUMITTARI [DFLT] [DFLT] TRIM FULL DOWN THEN PRESS PLUS BUTTON [SKIP] TRIM FULL UP THEN PRESS PLUS BUTTON [SKIP] TRIM TO TRAILER POINT THEN PRESS PLUS BUTTON [DFLT] [SKIP] [DOWN] DISPLAY UNITS [UP] Antaa sinun vaihdella englantilaisen (vakio) tai metrisen järjestelmän välillä. [DOWN] SPEED UNITS [UP] Antaa sinun valita nopeusyksiköitä. Voit valita MPH (Mailia/tunnissa), KN (Meripeninkulmaa/tunnissa) tai KMH (kilometriä tunnissa). QUICK REF SCREEN? Haluatko ottaa esiin pikaviiteruudun? ENGINE TEMP SCREEN? Haluatko kytkeä päälle moottorin lämpötilaruudun? (jtk. seur. sivulle) 2-16

49 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 1 kierroslukumittarin kalibrointi OIL TEMP SCREEN? Haluatko kytkeä päälle öljyn lämpötilaruudun? OIL PRESS SCREEN? TRIM AND PSI SCREEN? WATER PSI SCREEN? Haluatko kytkeä päälle öljynpaineruudun? Haluatko kytkeä päälle ajokulman ja vedenpaineen jaetun ruudun? Haluatko kytkeä päälle vedenpaineruudun? JÄRJESTELMÄN KIERROSLUKUMITTARI TRIM AND RPM SCREEN? Haluatko kytkeä päälle ajokulman ja k/min jaetun ruudun? RPM SCREEN? Haluatko kytkeä päälle digitaalisen k/min ruudun? FUEL USED SCREEN? Haluatko ottaa esiin Käytetty polttoaine ruudun? (jtk. seur. sivulle) 2-17

50 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 1 kierroslukumittarin kalibrointi VOLT / HOUR SCREEN? Haluatko ottaa esiin jaetun ruudun, jossa nähdään akun jännite ja moottori ajoaika? JÄRJESTELMÄN KIERROSLUKUMITTARI [DOWN] SPEED / SEA TEMP SCREEN? SEA TEMP OFFSET = 0? DEPTH SCREEN? [UP] Haluatko ottaa esiin jaetun näytön, jossa nähdään veden lämpötila ja aluksen nopeus? Tässä ruudussa voit kalibroida näytön ja veden lämpötilan anturin. Haluatko kytkeä päälle syvyysruudun? (Muista: Sinulla pitää olla tämän ruudun Smart Craft syvyysanturi yhdistettynä järjestelmään, jotta tämä ruutu toimii) SIMULATOR MODE? Haluatko kytkeä päälle simulaatiotilan? (käytetään esitystarkoituksiin). CALIBRATION 1 EXIT? [CAL2] Haluatko poistua kalibroinnista? Tai mennä kalibrointi 2:een? 2-18

51 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 2 kierroslukumittarin kalibrointi CAL 2 Tämä kalibrointitaso antaa sinun konfiguroida järjestelmäanturin sisäänmenot. HUOMAUTUS:Näytöt voivat vaihdella riippuen mittarin versiosta. 1. Paina MODE ja TROLL + näppäimiä sisään ja pidätä niitä noin 10 sekuntia kalibrointi 2 (Cal 2) ruutua varten. 2. Paina MODE edetäksesi kalibrointivalintojen läpi. On olemassa kolme menetelmää polttoainesäiliön valvontalaitteen kalibrointiin: Ensimmäinen: Älä tee mitään. Lineaarinen lukema, joka perustuu pelkkiin anturiarvoihin. Tämä tila ei ota huomioon, että säiliö on epäsäännöllisen muotoinen. Toinen: Noudata seuraavalla sivulla selostettua säiliön kalibrointimenetelmää, mutta älä lisää polttoainetta. Järjestelmän kierroslukumittari antaa arvioidun aluearvon, joka perustuu anturialueen arvojen lineaariseen interpolaatioon. Tämä tila ei ota huomioon, että säiliö on epäsäännöllisen muotoinen. Kolmas: Noudata täysin seuraavalla sivulla selostettua säiliön kalibrointimenetelmää, joka käsittää polttoaineen lisäämisen jokaisessa kalibrointipisteessä. Järjestelmän kierroslukumittari näyttää arvioidun aluearvon, jossa säiliön muoto on otettu huomioon. JÄRJESTELMÄN KIERROSLUKUMITTARI 2-19

52 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 2 kierroslukumittarin kalibrointi [DOWN] FUEL TANK CAPACITY [UP] Voit antaa veneesi polttoainesäiliön tilavuuden. Tämä valintamahdollisuus on sama sekä säiliö 1:lle että säiliö 2:lle. JÄRJESTELMÄN KIERROSLUKUMITTARI [DFLT] [DFLT] CALIBRATION FUEL TANK [SKIP] EMPTY TANK THEN PRESS PLUS BUTTON [SKIP] FILL TO 1/4 THEN PRESS PLUS BUTTON [SKIP] [EDIT] Voit antaa tilan, jossa voit kalibroida polttoainesäiliösi. Polttoainesäiliön kalibrointimenetelmä on sama säiliö 1:lle kuin säiliö 2:lle. Voit valita tyhän säiliön ja painaa SAVE (TALLENNA) tai painaa DFLT (OLE- TUS) ja se antaa oletusarvon, joka perustuu säiliön tilavuuteen. Voit valita, että säiliö on 1/4 ja painaa SAVE tai painaa DFLT ja se antaa oletusarvon, joka perustuu säiliön tilavuuteen. [DFLT] FILL TO 1/2 THEN PRESS PLUS BUTTON [SKIP] Voit valita, että säiliö on 1/2 ja painaa SAVE tai painaa DFLT ja se antaa oletusarvon, joka perustuu säiliön tilavuuteen. [DFLT] FILL TO 3/4 THEN PRESS PLUS BUTTON [SKIP] Voit valita, että säiliö on 3/4 ja painaa SAVE tai painaa DFLT ja se antaa oletusarvon, joka perustuu säiliön tilavuuteen. [DFLT] FILL TO FULL THEN PRESS PLUS BUTTON [SKIP] Voit valita, että säiliö on täysi ja painaa SAVE tai painaa DFLT ja se antaa oletusarvon, joka perustuu säiliön tilavuuteen. (jtk. seur. sivulle) 2-20

53 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 2 kierroslukumittarin kalibrointi EXTERNAL SENSORS [SKIP] [EDIT] Tämä osa antaa sinun ottaa käyttöön ja poistaa toiminnasta seuraavat ulkopuoliset anturin syötöt PITOT SENSOR? PADDLE SENSOR? TRIM SENSOR? Onko tässä veneessä pitot anturi, joka mittaa veneen nopeuden? Onko tässä veneessä siipiratas, joka mittaa veneen nopeuden? Onko tässä veneessä ajokulman anturi? JÄRJESTELMÄN KIERROSLUKUMITTARI SEA TEMP? Onko tässä veneessä veden lämpötilan anturi? STEERING SENSOR? Onko veneessä ohjausanturi? INVERT STEERING? Näkyykö ohjauskulma vastakkaiseen suuntaan kuin mitä sen pitäisi? Jos se näkyy, silloin tämä toiminto kääntää signaalin, jotta se näkyy oikein. (jtk. seur. sivulle) 2-21

54 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 2 kierroslukumittarin kalibrointi TROLL CONTROL? Onko uistelunohjaus toiminnassa tai ei toiminnassa tässä veneessä? JÄRJESTELMÄN KIERROSLUKUMITTARI SPEED OPTION [SKIP] [EDIT] PITOT SENSOR? PITOT SENSOR MULTIPLIER [DOWN] [UP] Tämä osa antaa sinun konfiguroida seuraavat nopeusanturit. Valitse pitot anturityyppi. Voit valita 100 tai 200 PSI. (100 PSI on tavallisin) Säädä pitot paineanturi siten, että se korjaa näyttövirheet, jotka ovat liian korkeita/matalia. PADDLE SENSOR PULSE FAC- TOR [DOWN] [UP] Säädä siipiratastyyppisentaajuutta näytön lukemien mukaan, jotka ovat liian korkeita/matalia. PADDLE TO PITOT TRANSITION [DOWN] [UP] Aseta nopeus, jolla mittari lakkaa katsomasta siipiratasta ja alkaa käyttää pitot anturia mittaamaan veneen nopeutta. (jtk. seur. sivulle) 2-22

55 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 2 kierroslukumittarin kalibrointi [DOWN] DEPTH SENSOR OFFSET [UP] Antaa sinun konfiguroida elektronisesti syvyyspoikkeuksen. Negatiivisen numeron antaminen antaa sinulle vesilinjan siirtymän. Positiivinen numero antaa sinulle kölin siirtymän. [DOWN] DEPTH ALARM CALIBRATION 2 EXIT? [UP] [CAL1] Voit antaa syvyysarvon. Kun syvyysanturi lukee kyseisen arvon tai sen alle, matalan veden varoitushälytys kuuluu. Haluatko poistua kalibroinnista? Tai mennä kalibrointi 1:een? JÄRJESTELMÄN KIERROSLUKUMITTARI 2-23

56 JÄRJESTELMÄN KIERROSLUKUMIT- TARI Quick Cal kalibrointi Quick Cal Tämä kalibrointi on valon ja kontrastin asetukseen. 1. Paina MODE TROLL ja + näppäimiä enintään 2 sekuntia päästäksesi Quick Cal ruutuun. JÄRJESTELMÄN KIERROSLUKUMITTARI 2. Paina MODE edetäksesi kalibrointivalintojen läpi. CAL 1 Nopeusmittarin kalibrointi Cal 1 Tämä kalibrointi antaa sinun kääntää järjestelmän ruutuja päälle ja pois. HUOMAUTUS:Näytöt voivat vaihdella mittarin versiosta riippuen. 1. Paina MODE ja TROLL + näppäimiä sisään noin 7 sekuntia ja pidä alaspainettuna kunnes näetcal 1 ruudun. 2. Paina MODE edetäksesi kalibrointivalintojen läpi. REMOTE LCD LIGHT? Mahdollistaa, että voit asettaa tästä mittarista valotasot kaikille SC1000 samanaikaisesti. REMOTE LCD CONTRAST? Mahdollistaa, että voit säätää tästä mittarista kontrastia toisesta System TACH/Speed ohjaimesta samanaikaisesti. [DOWN] TIME [SKIP] TIME FORMAT [EDIT] [UP] 2-24 Antaa sinun asettaa kellonajan. Sinun on valittava EDIT aikamuodon asettamiseksi. Jos GPS on yhdistettynä järjestelmään, et voi muuttaa aikaa tämän toiminnon avulla. Valitse 12 tunnin ja 24 tunnin muodon välillä. 12 tunnin muoto näyttää päivämäärän seuraavasti: kuukausi päivä vuosi. 24 tunnin muoto näyttää päivämäärän seuraavasti: päivä kuukausi vuosi. (jtk. seur. sivulle)

57 JÄRJESTELMÄN KIERROSLUKUMIT- TARI CAL 1 Nopeusmittarin kalibrointi [DOWN] CALIBRATION HOUR 12:00 AM [UP] Säädä mittarien sisäinen kello vastaamaan paikallista kellonaikaa. Aseta ensin tunnit ja paina sitten MODE näppäintä ja aseta minuutit. DISPLAY UNITS [DOWN] [UP] SPEED UNITS [DOWN] [UP] STEERING ANG. SCREEN? Antaa sinun vaihdella englantilaisen (vakio) tai metrisen järjestelmän mittayksiköiden välillä. Antaa sinun valita ne yksiköt, joissa nopeus näytetään. Voit valita MPH (mailia tunnissa), KTS (solmua) tai KMH (kilometriä tunnissa). Haluatko aktivoida ohjauskulman ruudun? JÄRJESTELMÄN KIERROSLUKUMITTARI TEMP / CLOCK SCREEN? Haluatko näyttää jaetun ruudun, jossa nähdään ilman lämpötila ja aika? FUEL USED SCREEN? Haluatko aktivoida Käytetty polttoaine ruudun? Tämä ruutu näyttää kuinka paljon polttoainetta käytettiin matkalla. (jtk. seur. sivulle) 2-25
