2 DIGITOINTI 1. SATIN Column 1 Manuaalisesti Digitoidessa, Satin (Column) tikkiä,ohjelmassa annetaan jokaisen piste-parin aikana sekä palkin leveys että tikki suunta. Esim.-Avataan Grafiikka kuva näytölle,jonka päälle tikkaukset muodostetaan. -File ja Open sieltä alhaalta tiedostotyyppi All Graphics.Kohde - Design / Graphics -Valitse kuva. Tässä otamme Melco tutorial.tif. -Säädetään pohjakuvan koko sopivaksi.oikealta Project ruudusta clikataan alempi crafikka rivi kerran Melco tutor vasemmalla ja vielä perään oikealla hiiren napilla ja valitaan listan alin Properties.Scale sivulla näkyy kuvan koko. Proportional (suhteessa molemmat suunnat).muuta haluamasi kuvan koko toiseen ruuduista ja OK Kirjain I -Zoomaa I kuten kuvassa,sopivaksi näytöllä -Digitointiin,otetaan Column 1 työkalu Paletista. -Lähdetään clikkaamaan aluetta kulmasta 1) -Annetaan vastapiste(tikkisuunta ja leveys) 2). -Annetaan piste 3)Pisteet aina yli puolen. -Annetaan vastapiste (tikkisuunta ja leveys) 4). -Kirjain I annettu ja Enter. Kirjain C Kaaripiste / curved siv. Oikealla kaaret ja Suorat / kulmat vasemmalla hiiren napilla. -Zoomaa kirjain c kuten kuvassa. -Anna ensimmäinen suora piste vasemmalla 1) -Anna toinen suora piste vasemmalla 2) -Anna ensimmäinen kaari piste oikealla 3) -Anna toinen kaari piste oikealla 4) -Anna suorat viimeiset pisteet vasemmalla 5, 6) Paina Enter Kirjain loppuu -Kirjainten välillä jos halutaan ommella seuraavaan kirjaimeen ilman hyppyä,otetaan Walk Normal Stitch ja annettava pisteet mistä alkaa ja mihin kävely loppuu, ja mitä reittiä. Esim.E kirjaimessa järkevin ompelu järjestys vaatii Kävelyä.Sitten seuraava kirjain ja taas Column 1 -Annettuja pisteitä voidaan liikuttaa valitse haluttu piste ja paina Shift (isotkirjaimet) pohjaan ja nuolinäppäimellä liikutetaan(0,1mm / painallus). -Useita pisteitä,aktiivisen alueen sisällä, voi valita painamalla samaan aikaan Ctrl tai Shift ja rajataan tai valitaan hiirellä

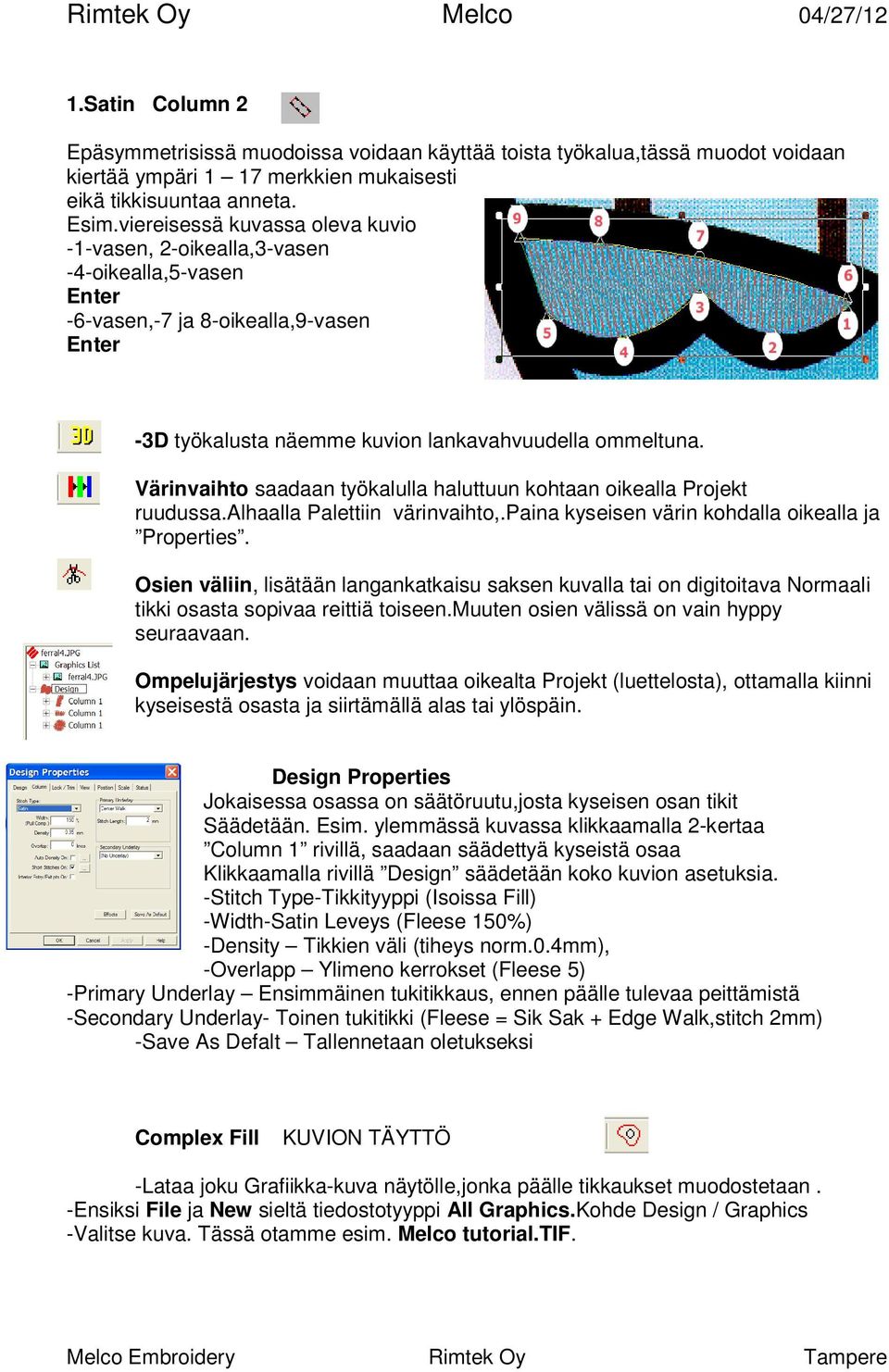

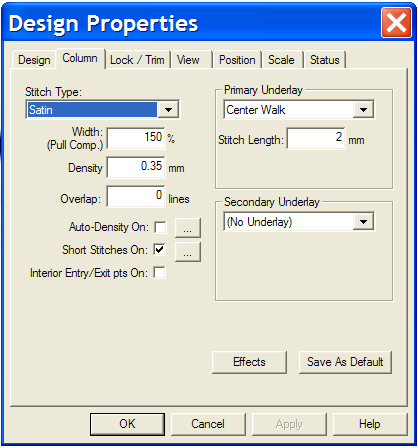

3 1.Satin Column 2 Epäsymmetrisissä muodoissa voidaan käyttää toista työkalua,tässä muodot voidaan kiertää ympäri 1 17 merkkien mukaisesti eikä tikkisuuntaa anneta. Esim.viereisessä kuvassa oleva kuvio -1-vasen, 2-oikealla,3-vasen -4-oikealla,5-vasen Enter -6-vasen,-7 ja 8-oikealla,9-vasen Enter -3D työkalusta näemme kuvion lankavahvuudella ommeltuna. Värinvaihto saadaan työkalulla haluttuun kohtaan oikealla Projekt ruudussa.alhaalla Palettiin värinvaihto,.paina kyseisen värin kohdalla oikealla ja Properties. Osien väliin, lisätään langankatkaisu saksen kuvalla tai on digitoitava Normaali tikki osasta sopivaa reittiä toiseen.muuten osien välissä on vain hyppy seuraavaan. Ompelujärjestys voidaan muuttaa oikealta Projekt (luettelosta), ottamalla kiinni kyseisestä osasta ja siirtämällä alas tai ylöspäin. Design Properties Jokaisessa osassa on säätöruutu,josta kyseisen osan tikit Säädetään. Esim. ylemmässä kuvassa klikkaamalla 2-kertaa Column 1 rivillä, saadaan säädettyä kyseistä osaa Klikkaamalla rivillä Design säädetään koko kuvion asetuksia. -Stitch Type-Tikkityyppi (Isoissa Fill) -Width-Satin Leveys (Fleese 150%) -Density Tikkien väli (tiheys norm.0.4mm), -Overlapp Ylimeno kerrokset (Fleese 5) -Primary Underlay Ensimmäinen tukitikkaus, ennen päälle tulevaa peittämistä -Secondary Underlay- Toinen tukitikki (Fleese = Sik Sak + Edge Walk,stitch 2mm) -Save As Defalt Tallennetaan oletukseksi Complex Fill KUVION TÄYTTÖ -Lataa joku Grafiikka-kuva näytölle,jonka päälle tikkaukset muodostetaan. -Ensiksi File ja New sieltä tiedostotyyppi All Graphics.Kohde Design / Graphics -Valitse kuva. Tässä otamme esim. Melco tutorial.tif.

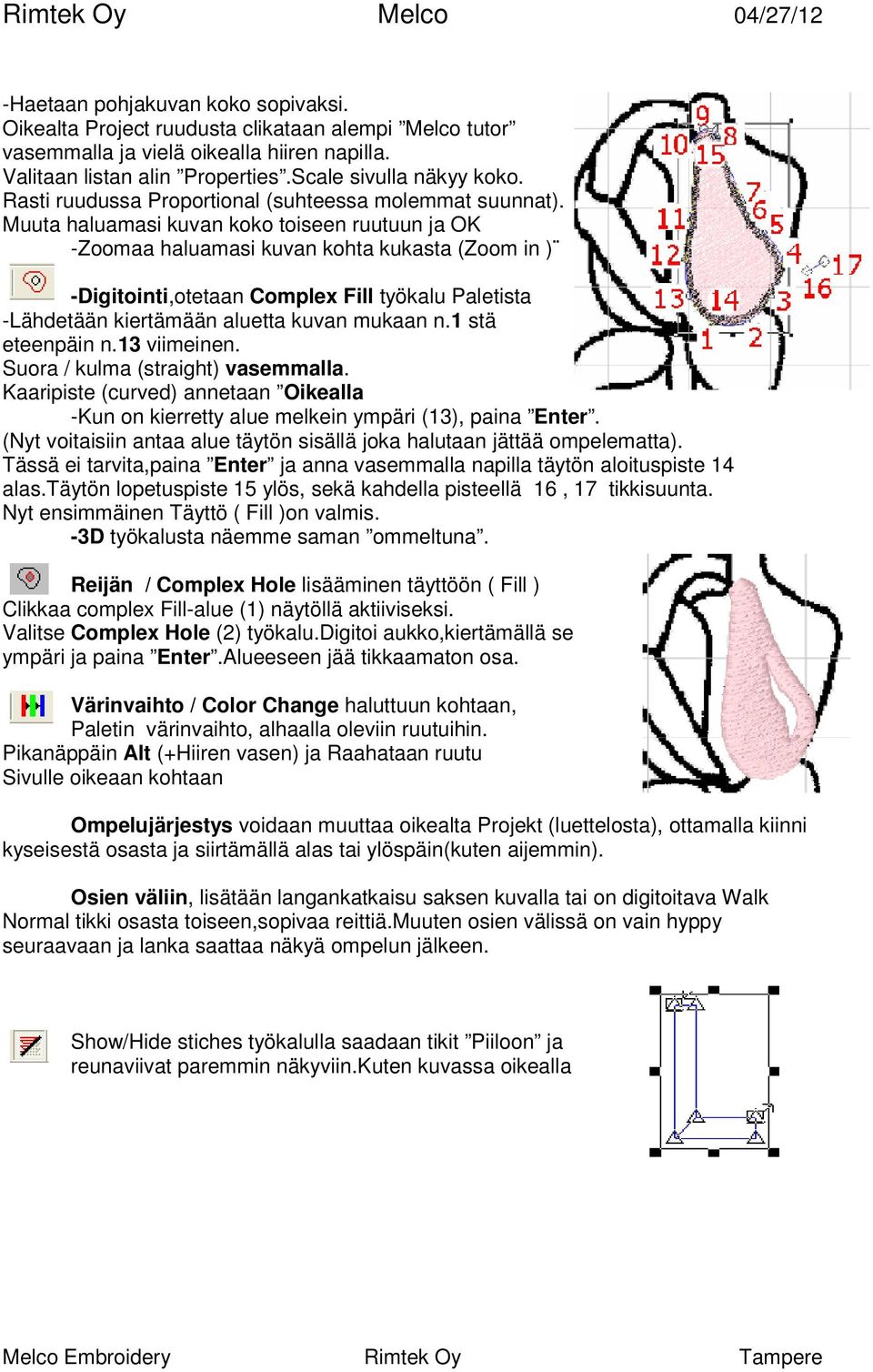

4 -Haetaan pohjakuvan koko sopivaksi. Oikealta Project ruudusta clikataan alempi Melco tutor vasemmalla ja vielä oikealla hiiren napilla. Valitaan listan alin Properties.Scale sivulla näkyy koko. Rasti ruudussa Proportional (suhteessa molemmat suunnat). Muuta haluamasi kuvan koko toiseen ruutuun ja OK -Zoomaa haluamasi kuvan kohta kukasta (Zoom in ) -Digitointi,otetaan Complex Fill työkalu Paletista -Lähdetään kiertämään aluetta kuvan mukaan n.1 stä eteenpäin n.13 viimeinen. Suora / kulma (straight) vasemmalla. Kaaripiste (curved) annetaan Oikealla -Kun on kierretty alue melkein ympäri (13), paina Enter. (Nyt voitaisiin antaa alue täytön sisällä joka halutaan jättää ompelematta). Tässä ei tarvita,paina Enter ja anna vasemmalla napilla täytön aloituspiste 14 alas.täytön lopetuspiste 15 ylös, sekä kahdella pisteellä 16, 17 tikkisuunta. Nyt ensimmäinen Täyttö ( Fill )on valmis. -3D työkalusta näemme saman ommeltuna. Reijän / Complex Hole lisääminen täyttöön ( Fill ) Clikkaa complex Fill-alue (1) näytöllä aktiiviseksi. Valitse Complex Hole (2) työkalu.digitoi aukko,kiertämällä se ympäri ja paina Enter.Alueeseen jää tikkaamaton osa. Värinvaihto / Color Change haluttuun kohtaan, Paletin värinvaihto, alhaalla oleviin ruutuihin. Pikanäppäin Alt (+Hiiren vasen) ja Raahataan ruutu Sivulle oikeaan kohtaan Ompelujärjestys voidaan muuttaa oikealta Projekt (luettelosta), ottamalla kiinni kyseisestä osasta ja siirtämällä alas tai ylöspäin(kuten aijemmin). Osien väliin, lisätään langankatkaisu saksen kuvalla tai on digitoitava Walk Normal tikki osasta toiseen,sopivaa reittiä.muuten osien välissä on vain hyppy seuraavaan ja lanka saattaa näkyä ompelun jälkeen. Show/Hide stiches työkalulla saadaan tikit Piiloon ja reunaviivat paremmin näkyviin.kuten kuvassa oikealla

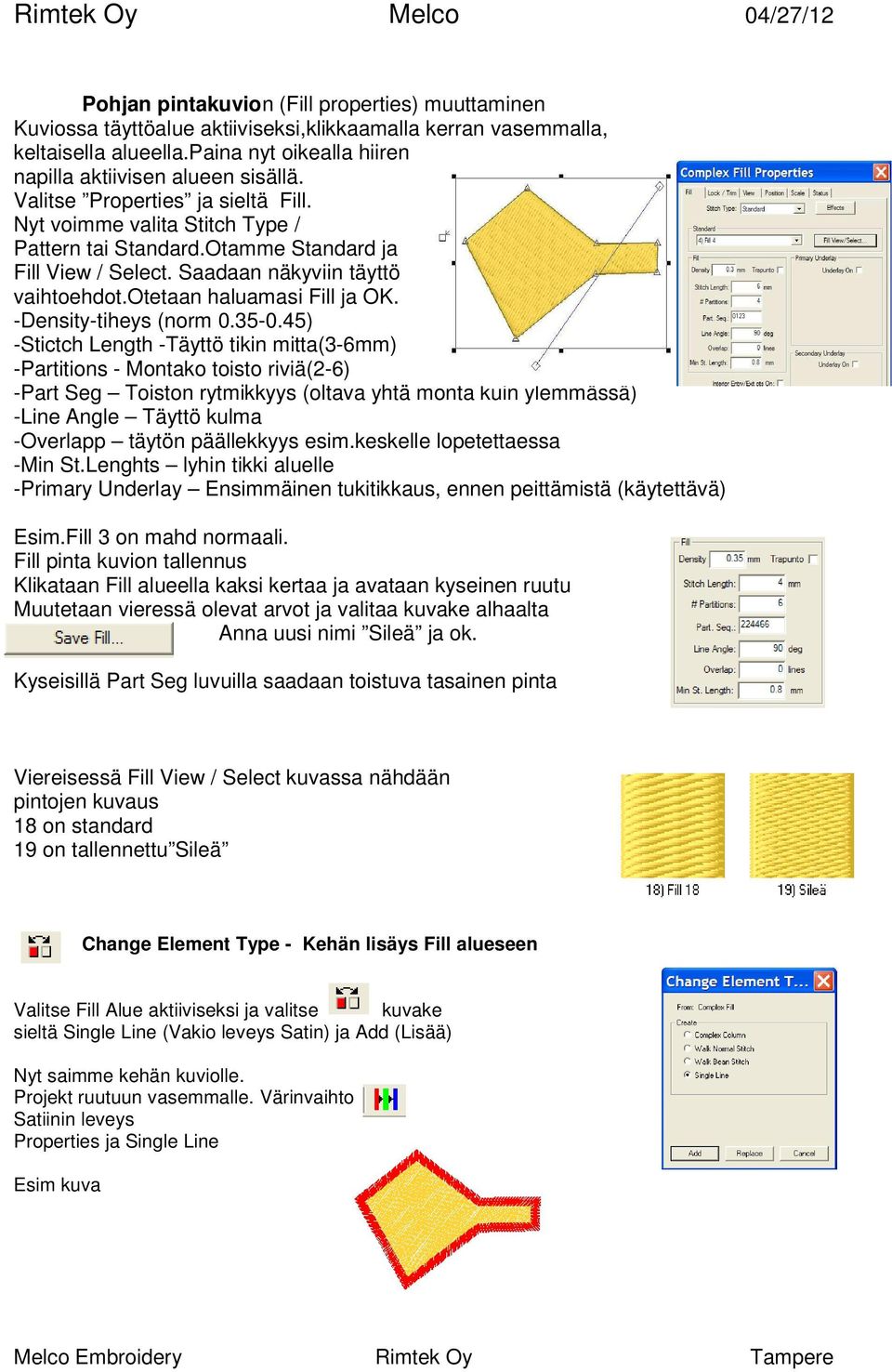

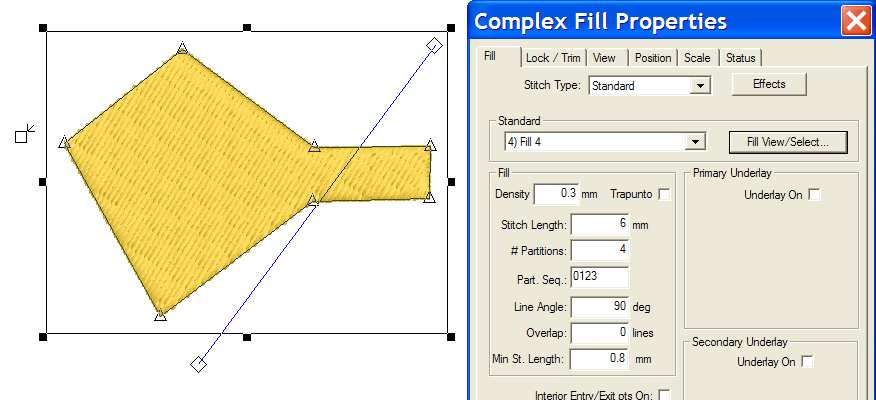

5 Pohjan pintakuvion (Fill properties) muuttaminen Kuviossa täyttöalue aktiiviseksi,klikkaamalla kerran vasemmalla, keltaisella alueella.paina nyt oikealla hiiren napilla aktiivisen alueen sisällä. Valitse Properties ja sieltä Fill. Nyt voimme valita Stitch Type / Pattern tai Standard.Otamme Standard ja Fill View / Select. Saadaan näkyviin täyttö vaihtoehdot.otetaan haluamasi Fill ja OK. -Density-tiheys (norm ) -Stictch Length -Täyttö tikin mitta(3-6mm) -Partitions - Montako toisto riviä(2-6) -Part Seg Toiston rytmikkyys (oltava yhtä monta kuin ylemmässä) -Line Angle Täyttö kulma -Overlapp täytön päällekkyys esim.keskelle lopetettaessa -Min St.Lenghts lyhin tikki aluelle -Primary Underlay Ensimmäinen tukitikkaus, ennen peittämistä (käytettävä) Esim.Fill 3 on mahd normaali. Fill pinta kuvion tallennus Klikataan Fill alueella kaksi kertaa ja avataan kyseinen ruutu Muutetaan vieressä olevat arvot ja valitaa kuvake alhaalta Anna uusi nimi Sileä ja ok. Kyseisillä Part Seg luvuilla saadaan toistuva tasainen pinta Viereisessä Fill View / Select kuvassa nähdään pintojen kuvaus 18 on standard 19 on tallennettu Sileä Change Element Type - Kehän lisäys Fill alueseen Valitse Fill Alue aktiiviseksi ja valitse kuvake sieltä Single Line (Vakio leveys Satin) ja Add (Lisää) Nyt saimme kehän kuviolle. Projekt ruutuun vasemmalle. Värinvaihto Satiinin leveys Properties ja Single Line Esim kuva

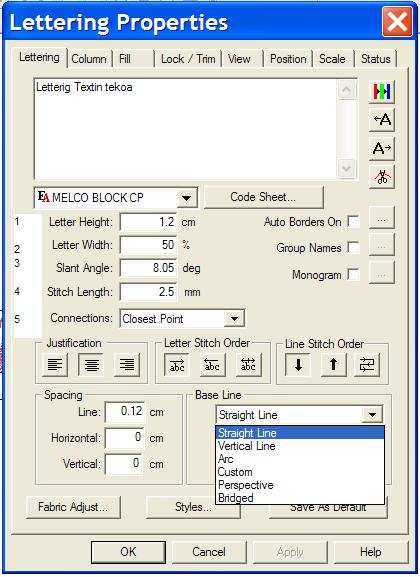

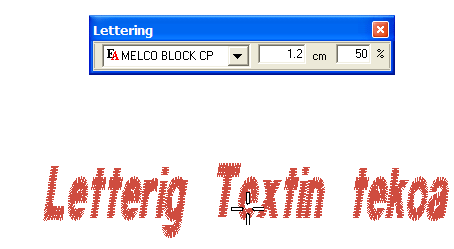

6 -TEXTI ( Lettering ) Design Shop :lla -Metriset mitat (cm) tai tuumat muutetaan Tools / Options / Measurement Units Density-tiheys yleensä points ja loput joko mm tai cm Aloitus: -Ensiksi File ja New.(Klikkaa aina vasemmalla hiirennapilla,jos ei muuta mainita) -Työkaluista valitaan A. Klikataan näytölle johonkin. Kirjoitetaan Esim viereinen texti Painetaan Enter Textiin tulee rastit kirjaimiin,kirjaimia voidaan liikuttaa näistä,kuten L vasemmalle Klikkaamalla rastin kohdalta saadaan muutettua yhden kirjaimen kokoa Klikataan Aktiivisen textin sisällä, nopeasti kaksois klikkaus AukeaaRuutu, Lettering. Tässä ruudussa on useita sivuja ylhäällä Lettering,Column,Fill,Lock/Trim,View,yms -Textityyppiä muutetaan kirjoitus ruudusta alempaa ( FA MELCO )kelataan ruudusta haluttu texti-tyyppi. Textin muoto näkyy tultaessa nimen päälle, Alemmat TT alkuiset fontit ovat Windovs TT-Fontteja -Värinvaihto haluttuun väliin,väri työkalusta,tai F6 painikkeella näppäimistä. -Kirjainvälien isonnus A- ja pienennys -A tai F8 ja F7 -Langankatkaisu kirjaimien väliin saksityökalulla tai F9. -Kaaritextissä Base Line ja -Custom Saadaan texti haluttuun muotoon esim aalloksi -- Arc Saadaan työkalut kaarta varten Säde-Radius ja Keskityskulma-Angle (0=klo 12 ja 180=klo 6) Kiertosuunta CW-Kellonsuunta tai CCW-Vastapäivään Lettering Sanaselityksiä: -Letter Height Kirjain korkeus, -Letter Width - Kirjain Leveys(norm.100%) -Slant Angle Kallistus +/- (Oika / Vasen), -Stitch Length Tikin mitta kävelyissä -Spacing Välit, Line Rivinväli, Horisontal Kirjainvälit, Vertikal Texti ylös / alas-päin viistoon -Fabric Adjust Materiaalin mukainen pika säätö -Save As Default Tallenna nämä tiedot oletukseksi ( tähän työhön) -Styles Tallenna kovalevylle nämä asetukset nimellä ( esim.nimikointi yms.) -Auto Border On Ajetaan texti Kehyksellä,Vierestä saadaan tikkityyppi valittua -Group Names Nimien ajo ryhmissä -Monoram Nimikirjaimet esim Liinavaatteisiin

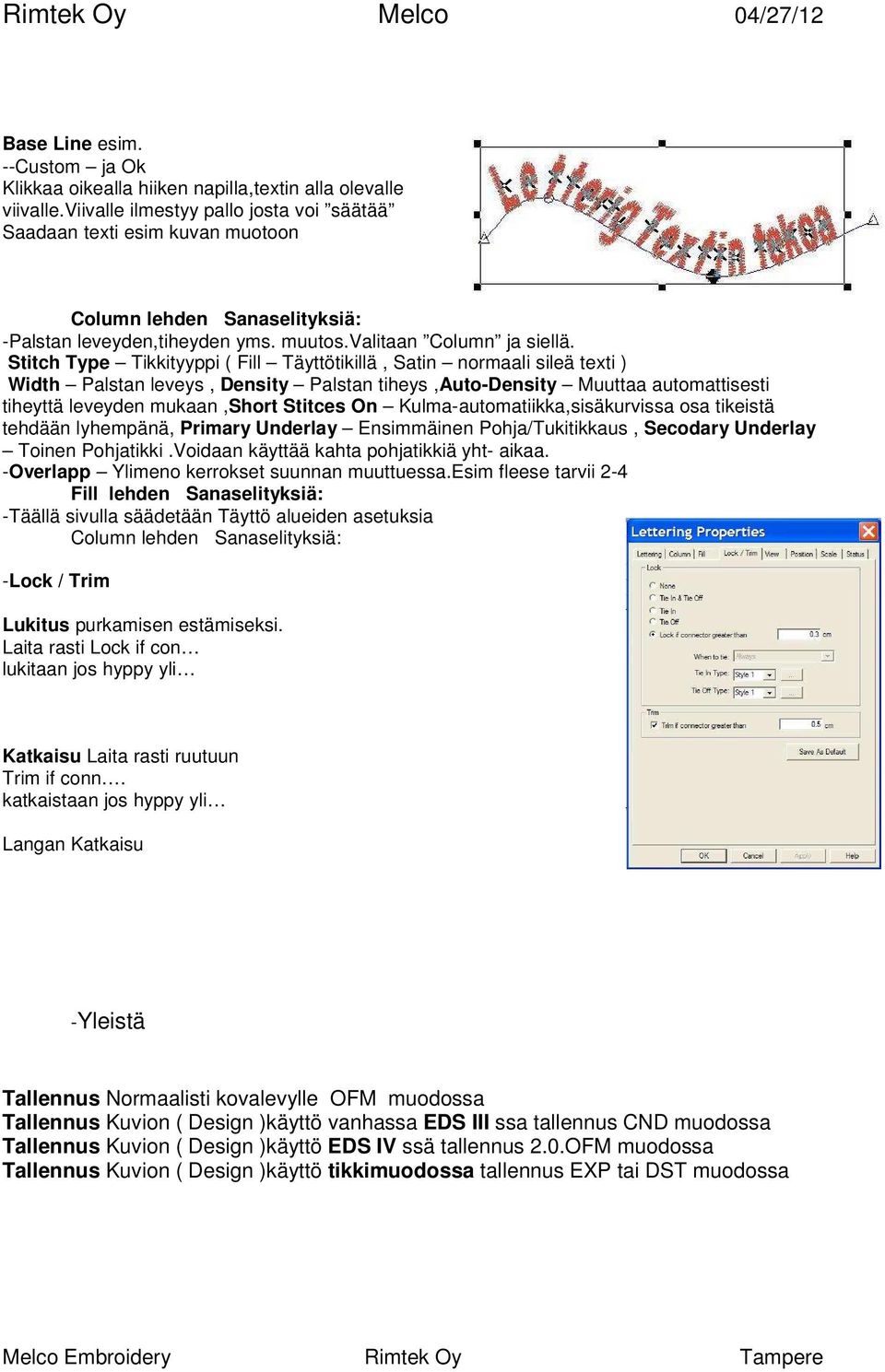

7 Base Line esim. --Custom ja Ok Klikkaa oikealla hiiken napilla,textin alla olevalle viivalle.viivalle ilmestyy pallo josta voi säätää Saadaan texti esim kuvan muotoon Column lehden Sanaselityksiä: -Palstan leveyden,tiheyden yms. muutos.valitaan Column ja siellä. Stitch Type Tikkityyppi ( Fill Täyttötikillä, Satin normaali sileä texti ) Width Palstan leveys, Density Palstan tiheys,auto-density Muuttaa automattisesti tiheyttä leveyden mukaan,short Stitces On Kulma-automatiikka,sisäkurvissa osa tikeistä tehdään lyhempänä, Primary Underlay Ensimmäinen Pohja/Tukitikkaus, Secodary Underlay Toinen Pohjatikki.Voidaan käyttää kahta pohjatikkiä yht- aikaa. -Overlapp Ylimeno kerrokset suunnan muuttuessa.esim fleese tarvii 2-4 Fill lehden Sanaselityksiä: -Täällä sivulla säädetään Täyttö alueiden asetuksia Column lehden Sanaselityksiä: -Lock / Trim Lukitus purkamisen estämiseksi. Laita rasti Lock if con lukitaan jos hyppy yli Katkaisu Laita rasti ruutuun Trim if conn. katkaistaan jos hyppy yli Langan Katkaisu -Yleistä Tallennus Normaalisti kovalevylle OFM muodossa Tallennus Kuvion ( Design )käyttö vanhassa EDS III ssa tallennus CND muodossa Tallennus Kuvion ( Design )käyttö EDS IV ssä tallennus 2.0.OFM muodossa Tallennus Kuvion ( Design )käyttö tikkimuodossa tallennus EXP tai DST muodossa

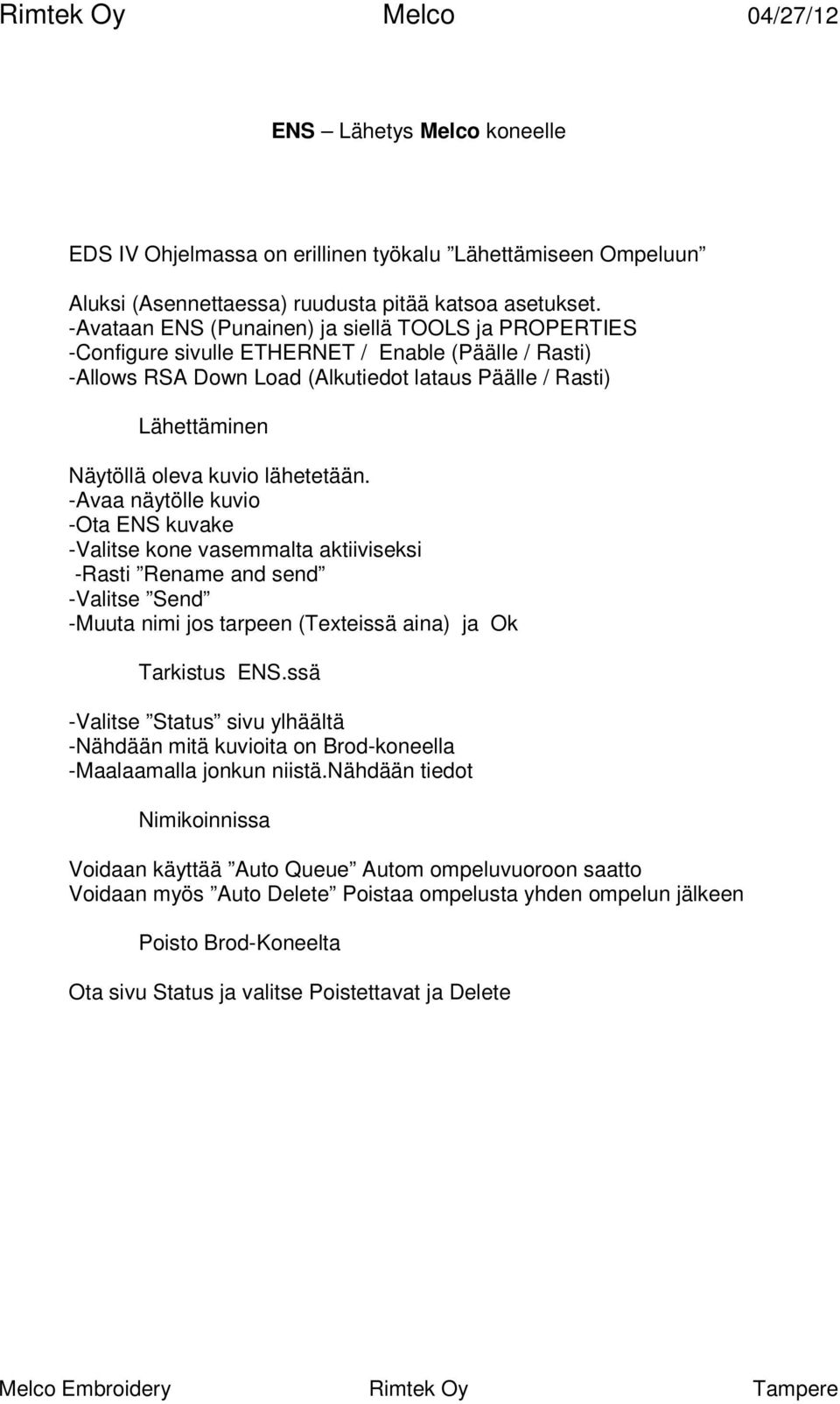

8 ENS Lähetys Melco koneelle EDS IV Ohjelmassa on erillinen työkalu Lähettämiseen Ompeluun Aluksi (Asennettaessa) ruudusta pitää katsoa asetukset. -Avataan ENS (Punainen) ja siellä TOOLS ja PROPERTIES -Configure sivulle ETHERNET / Enable (Päälle / Rasti) -Allows RSA Down Load (Alkutiedot lataus Päälle / Rasti) Lähettäminen Näytöllä oleva kuvio lähetetään. -Avaa näytölle kuvio -Ota ENS kuvake -Valitse kone vasemmalta aktiiviseksi -Rasti Rename and send -Valitse Send -Muuta nimi jos tarpeen (Texteissä aina) ja Ok Tarkistus ENS.ssä -Valitse Status sivu ylhäältä -Nähdään mitä kuvioita on Brod-koneella -Maalaamalla jonkun niistä.nähdään tiedot Nimikoinnissa Voidaan käyttää Auto Queue Autom ompeluvuoroon saatto Voidaan myös Auto Delete Poistaa ompelusta yhden ompelun jälkeen Poisto Brod-Koneelta Ota sivu Status ja valitse Poistettavat ja Delete
