Team SIT can do it. Raportti Sedu kulttuurialan messuosaston rakentumisesta Käsityö messuille Seinäjoelle sisustus- ja tila -ryhmän näkökulmasta

Transkriptio

1 Team SIT can do it Raportti Sedu kulttuurialan messuosaston rakentumisesta Käsityö messuille Seinäjoelle sisustus- ja tila -ryhmän näkökulmasta Merisa Tabell, Marke Jokinen, Marja Haaparanta, Pia Vainio

2 Suunnittelu

3 Suunnittelimme ja rakensimme yhteisen osaston KÄSITYÖ 2013-messuille ajankohtaan Areenassa Seinäjoella. Työ toteutettiin nimellä Kalanruoto-projekti 2012 aloittaneiden opiskelijoiden kanssa (kunnostus ja restaurointi, erikoismaalaus ja pinta, sisustus ja tila, rooli- ja teatteripuvustus ja aikuiskoulutuksen puolelta tekstiiliala.) Ohjaajina toimivat Jorma Sahlberg, Satu Kosola, Ulla Åby, Paula Vannesluoma, Jukka Jänisoja ja ryhmien kokoavana voimana Riitta Tuokko. Sisustus ja Tilan projektinjohtajana toimi Satu Kosola. Ensimmäinen mietittävä teema taustalla oli maailmannäyttely; innovatiivisuus, näyttävyys ja erottuvuus. Jokainen ryhmä kokoontui keskiviikkoisin yhteiseen palaveriin kello 9-11, silloin pohdimme ja päätimme yhdessä messuosaston ilmeestä ja toiminnoista. Jokainen ryhmä halusi tuoda esille omaa parasta osaamistaan mieleenpainuvalla ja näkyvällä tavalla. Merisa Tabell

4 Suunnittelun lähtökohtana oli G2 messuosaston koko: 4 m x 7 m, yhteensä 28 m 2 ja käytävän toisella puolella sijaitseva tuunauspaja, jonka koko oli 4 m x 4 m, yhteensä 16 m 2. Korkeutta osastollamme sai olla 2,5 metriä. Molemmille osastoille halusimme rakentaa yhtenäisen ilmeen, joka toteutui molempien osastojen mustalla lattialla. Suunnittelun lähtökohtia olivat myös ekologisuus kestävä kehitys, tämä toteutui käyttämällä jo olemassa olevia materiaaleja, kuten lattiamateriaalia ja messurakennelman uudelleen käytössä muilla messuilla. Varsinaista budjettia meillä ei ollut, valmiit ideat laitettiin hyväksyttäväksi eteenpäin. Suunnittelun taustalla oli teemana Liisa Ihmemaassa. Aikataulutus messuosaston paikalleen rakentamisessa oli myös tarkkaan mietitty, kuten myös läsnä olevien henkilöiden paikalla olo messujen aikana ja tietenkin purkuaikataulu. Merisa Tabell

5 Yhdessä päätetyt lähtökohdat suunnittelulle Ryhmien teemavärit Osastojen yhtenäisyys Kestävä kehitys Edulliset materiaalit Näkyvyys Erottautuminen Elementtien keveys ja turvallisuus Haluttiin katto Elementtien kokoaminen/purku nopeasti Elementtien/rakennelman uudelleenkäyttö Messukävijöiden aktiivisuus osastolla Teema Liisa Ihmemaassa Merisa Tabell

6 Eri ryhmien oma sisältö messuille Tila ja sisustus Meidän ryhmän tehtävänä oli tehdä puitteet muiden ryhmien tekemiselle. Rakentamisen lisäksi suunnittelimme tapettikollaasin isomman messuosaston kahdelle seinälle. Kunnostus ja restaurointi Rakensivat lavastehuonekaluja. Erikoismaalaus ja pinta Maalasivat tehosteseinät ulko- ja sisäpuolelle. Rooli- ja teatteripuvustus Valmistivat Liisa Ihmemaassa -hahmojen puvut. Aikuisopiskelijat Tekstiilin valmistaminen Laittoivat esille huovutuskankaitaan. Merisa Tabell

7 Suunnittelun välineitä Planssit Pienoismallit Mittakaavapiirokset Detaljipiirrokset Tikkurilan värimalliviuhka Merisa Tabell

8 Materiaalit ja rakenteet Rakenteiden suunnitteluun lähdettiin mielessä ekologisuus: valitut materiaalit ja kokoamistapa tulisi olla sellaiset, että materiaaleja voisi hyödyntää myös myöhemmin. Runko- ja elementtitarpeita tilattaessa kiinnitettiin huomiota myös mahdollisimman pieneen materiaalihukkaan. Marja Haaparanta, SIT12 Kuvat: Sedu Osaston rakenteet ja pinnat tehtiin seuraavista materiaaleista: mitallistettu väliseinätolppa 74 x 47 mm kovalevy 1200 x 2700 mm Finnfoam polystyreenilevyt 50 x 600 x 2500 mm alumiinilevyt 3 x 1000 x 2000 mm suodatinkangas 5000 x 8000 mm akryylilevyt 220 x 920 mm Kokoamiseen ja kiinnityksiin käytettiin pultteja, muttereita, aluslaattoja, ruuveja ja rakennusliimaa sekä palkkikenkiä.

9 Runkorakenteet Runkorakenteen tuli pysyä turvallisesti ja huojumatta pystyssä sekä olla kiinnityskehikko seinäelementeille ja kattokankaalle. Suunnittelun tueksi teimme rakennetta kuvaavan pienoismallin sekä yksityiskohtaisemman detaljipienoismallin yläpään rakenteesta. Kantaviksi pystytolpiksi tuli eteen ja taakse viisi tolppaa sekä päätyihin keskelle yhdet tolpat. Ne kiinnitettiin yläpäästä pulteilla ja muttereilla kaksinkertaisiin, poikittaisiin yläjuoksuihin, mikä eliminoi rungon sivuttaisliikkeen. Tämä kiinnitystapa mahdollistaa myös rungon nopean uudelleenpystytyksen ja purkamisen eli rakenteet ovat helposti kierrätettävissä jatkokäyttöä varten. Lisäksi yläjuoksujen väliin saatiin piilotettua valaistusten johdotus. Elementtien reunoja tukemaan lisättiin vielä neljä pystytolppaa, joilla ei ollut merkitystä kantavana rakenteena. Ne kiinnitettiin yläjuoksuun kulmaraudoilla. Pystytolppien alapäihin ruuvattiin palkkikengät, jotka kiinnitettiin alustaan liimaamalla. Pitkien sivujen yläjuoksut jouduttiin kuljetusta varten tekemään kolmesta palasta, Nämä otsapalkit kiinnitettiin ruuvaamalla nelimetrisiin poikkijuoksuihin/pystytolppiin Marja Haaparanta, SIT12 Kuvat: Sedu

10 Kantavien pystytolppien kiinnitys yläjuoksuihin pulteilla 2. Otsapalkkien kiinnitys ruuvilla Seinäelementit tuettiin yläpäästä kulmaraudoilla ja kevyillä käännettävillä kiinnikkeillä. Runkotolppien alapäihin ruuvattiin palkkikengät, jotka kiinnitettiin lattian alumiinilevyihin Kiiltofix Strong -liimalla. Luettelo runkomateriaaleista: runkotolpat 16 kpl, P 2500 mm - kantavat 12 kpl - muut 4 kpl poikittaiset yläjuoksut 10 kpl, P 4000 mm pitkittäiset yläjuoksut - 2 kpl P 2950 mm - 4 kpl P 2020 mm Marja Haaparanta, SIT12 Kuvat: Sedu

11 Seinäelementtien alaosan valokotelot tehtiin runkomateriaalista. Palkit kiinnitettiin palkkikenkien päälle ruuvaamalla ne pystytolppiin. Näin valo pääsi myös palkin alapuolelta korostamaan lattian kiiltäviä alueita. Ledjonoelementit sijoitettiin palkin taakse ja akryylilevyt kiinnitettiin kotelopalkkeihin Kiiltofix Strong liimalla.

12

13

14 Elementit Messuilla esitettävät pinnat tehtiin kahdeksalle siirrettävälle elementille, joiden koko oli 56 x 1000 x 2410 mm. Nämä elementit valmistettiin liimaamalla kahden kovalevyn väliin rakennusliimalla Finnfoam levy. Koska aaltoilematon, liimattu levypinta oli mahdollista saada vain puristamalla elementit paineilmalla puristimessa, asetti tämän laitteen kapasiteetti fyysiset mitat elementeille (max x 2200). Pituussuunnassa liimauksessa tosin oli pelivaraa, kun elementtejä pystyttiin puristamaan siten, että käytettiin apuna myös käsipuristimia mm levyisistä kovalevyistä jääneet 20 mm soirot käytettiin hyväksi koulutusalojen nimiteksteille suunniteltuihin kapeampiin elementteihin, joita viereisissä kuvissa liimataan. Elementit liimattiin runkotolppiin Kiiltofix Strong -liimalla. Marja Haaparanta, SIT12 Kuvat: Sedu

15 Valmiita seinäelementtejä Kahden kovalevyn väliin liimatut polystyreenilevyt kahdesta tai useammasta palasta. Marja Haaparanta, SIT12 Kuvat: Sedu

16 Nimipalkkien elementtejä maalausvaiheessa Runko on pystytettynä ja valmiita seinäelementtejä asennetaan Areenassa. ja valmiina paikoillaan. Marja Haaparanta, SIT12 Kuvat: Sedu

17 Katto Kattokankaana toimineeseen suodatinkankaaseen maalattiin näyttävä kuvio. Kangas pingotettiin kattorakenteen yläpuolelle ja nidottiin puusäleiden läpi yläjuoksuihin. Tämä tehtiin vasta messupaikalla kankaan reikiintymisen välttämiseksi

18 Lattia Pääosaston lattialevyinä käytettiin jo useilla messuilla hyväksi todettuja alumiinilevyjä kiiltävällä ja mattamustalla maalattuina. Kengänjäljet erottuivat aluksi mattamustilla ruuduilla hyvinkin selvästi, mutta kun jälkiä tuli enemmän, matta-alueet tasoittuivat. Näille levyille löytyy varmasti myös tulevaa käyttöä. Tuunauspajan lattiaan hyödynnettiin opetuskäytössä olleita laminaatteja, jotka maalattiin myös tavalla, joka vähentää ikävien kengänjälkien erottumista messulattialla.

19

20 Maalaaminen Lattia: Messuosaston lattiapintana käytetyt alumiinilevyt maalattiin ensin kokonaan mattamustaksi Tikkurilan Yki-sokkelimaalilla (0202). Sen jälkeen levyt rajattiin maalarinteipillä 50 cm x 50 cm kokoisiksi ruuduiksi, joista joka toinen maalattiin kiiltävän mustaksi Tikkurilan Betolux Akvalla. Näin lattiaan saatiin mielenkiintoista vaihtelevuutta saman värin eri kiiltoasteilla. Marke Jokinen SIT12 kuvat sedu

21 Tuunauspajan lattialaminaatit maalattiin ensin Tikkurilan Otex- tartuntapohjamaalilla. Sen jälkeen laminaatit maalattiin telalla mustaksi Tikkurilan Yki -sokkelimaalilla (0202). Sokkelimaalin päälle telattiin muovipussitelalla kaksi rinnakkaista vetoa Tikkurilan Betolux Akvalla (valkoinen A-pohja), jolloin laminaatin keskelle syntyi kuvio telan reunasta. Runkomateriaalit: Kaikki puiset runkomateriaalit maalattiin Cellosisustusmaalilla, osa mustaksi ja osa valkoiseksi. Mustiksi maalattujen runkotolppien palkkikengät maalattiin spraymaalilla mattamustiksi. Valkoisiksi maalattujen runkotolppien palkkikengät maalattiin spraymaalilla muuten mattavalkoisiksi, mutta palkkikenkien lattiaa vasten tuleva osa maalattiin mattamustaksi. Näin maalaten palkkikengät saatiin aika huomaamattomiksi. Marke Jokinen SIT12 kuvat sedu

22 Nimipalkit: Messuosaston etuosan runkotolpat maalattiin kiiltävän mustiksi Tikkurilan Betolux Akvalla. Näihin runkotolppiin kiinnitettiin liimalla erilliset elementit, jotka maalattiin kunkin ammattialan keskenään valitsemalla teemavärillä, jotka olivat oranssi (Cello -remonttimaali N312), punainen (Teknos Trend 7-seinämaali M320), turkoosi (Cello -remonttimaali K 366 ), violetti (Cello -remonttimaali L347) ja aniliininpunainen (Cello remonttimaali M338). Lisäksi molemmilla sivuilla olevat runkotolpat maalattiin sedunvihreällä (Teknos Trend 20-remonttimaali L388). Seinäelementit: Seinäelementit maalattiin ensin Tikkurilan Otextartuntapohjamaalilla, jonka kuivuttua maalarit pääsivät maalaamaan illuusiomaalauksiaan. Marke Jokinen SIT12 kuvat sedu

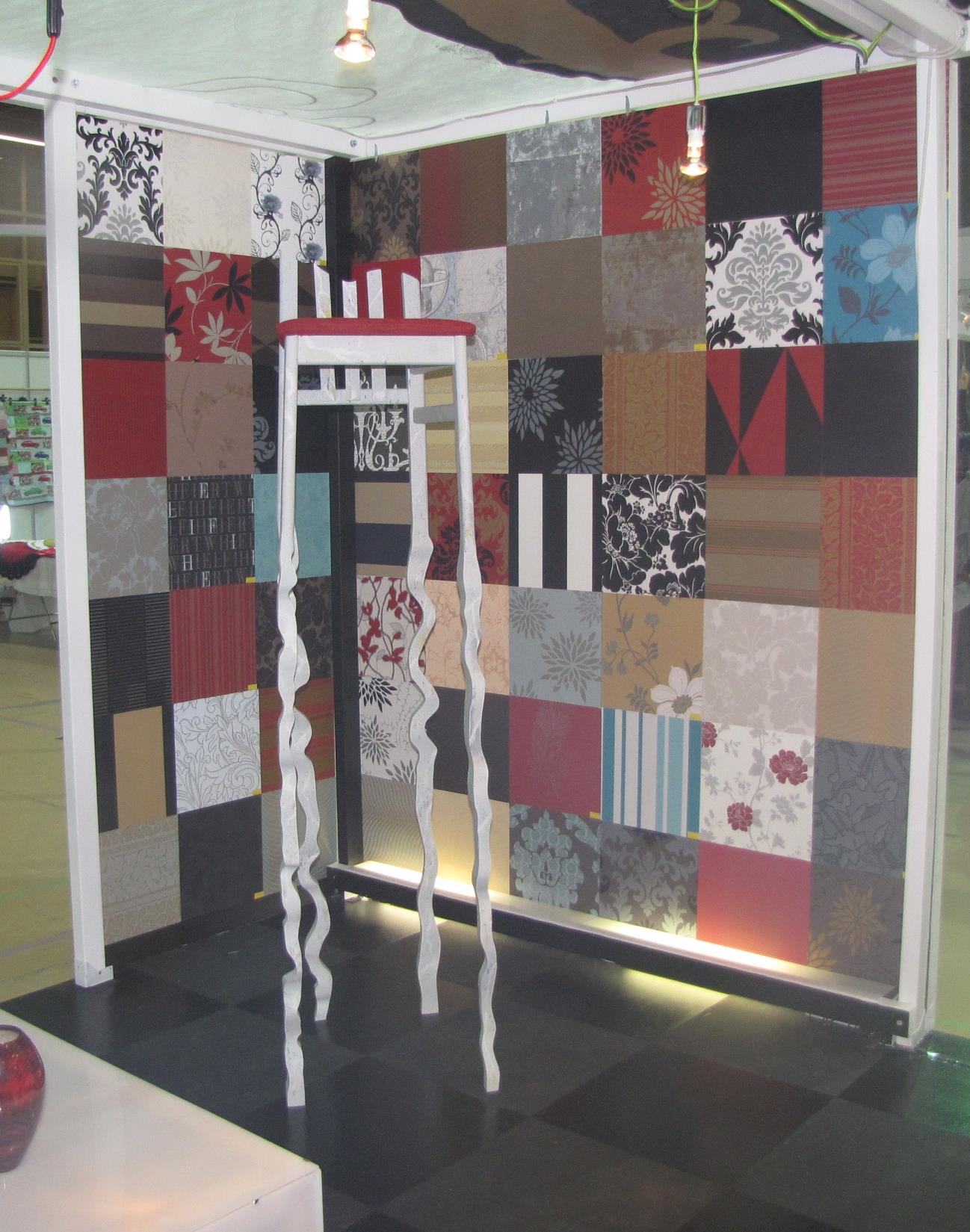

23 Tapettikollaasi Tapettikollaasi tehtiin kahdelle seinälle, takaseinälle koossa 200 cm X 241 cm ja oikean puoleiselle seinälle koossa 100 cm X 241 cm, seinäelementtien koon mukaan. Merisa Tabell

24 Kollaasiin etsittiin materiaaleja vanhoista tapettikirjoista ja haimme myös uusia mallipaloja K-raudasta. Värit määräytyivät Liisa Ihmemaan hahmojen pukujen värityksen mukaan, tumman lattian ja mystisen tunnelman mukaan; sinistä, punaista, mustaa, ruskeaa ja kultaa. Merisa Tabell

25 Suunnitelman mukaan tapettiruutujen kooksi tuli 33 cm X 33 cm. Näin ne peittävät kokonaan elementtiseinäkkeet lattiasta kattoon. Sommitteluvaiheessa käytimme hyväksi koulun käytäviä.. Merisa Tabell

26 Tapetteja oli kahdenlaisia; nonwoven- ja paperitapetteja. Kiinnitykseen käytettiin liisteriä ja novo-liimaa. Merisa Tabell

27 Merisa Tabell Tapetit liimattiin ylhäältä alas ja oikealta vasemmalle. Seinäelementin pohjaa ei tarvinnut käsitellä erikseen.

28 Valaistus Messukaton läpi suodattuva valo haluttiin hyödyntää lisäämällä suodatinkangas kattomateriaaliksi; osastolle saatiin lisättyä mystisyyttä ja syvyyttä. Merisa Tabell

29 Valaisinluettelo 6 kpl ledjono-elementtejä 50 cm 6 kpl lampunpidin värillisellä kangaspäällysteisellä johdolla 4 kpl halogeenipoltin kirkkaalla lasilla 40 W 2 kpl halogeenipoltin kylmäpeilipolttimolla 40 W Tuunauspajassa 2 kpl ledtyövalaisinta Merisa Tabell

30 Yläjuoksuihin kiinnitettiin roikkuvat irtovalaisimet, turvallisuuden lisäämiseksi valaisimet kiinnitettiin paikoilleen nippusiteillä. Lampuissa käytettiin kylmäpeilipolttimoita, jotka estävät lämpöä nousemasta ylöspäin. Osaston takaseinän alajuoksuihin rakennettiin valokotelot, joihin sijoitettiin ledjono-elementtejä. Valonlähteenä ledit ovat sopivan kokoiset, eivätkä kuumene ahtaassa tilassa. Kotelot olivat koko takaseinän leveydellä, yhteensä 6 kpl. Kotelon päälle kiinnitettiin liimalla valkoinen akryylilevy valoa suodattamaan. Merisa Tabell

31 Varomisen opettelua Alusta asti tärkein huomioon otettava asia messuosaston suunnittelussa oli turvallisuus, joka piti huomioida monessa. Rakenteiden ja kaiken messuosastolle tulevan esineistön piti olla paloturvallista. Esimerkiksi kuumenevat valot eivät saaneet aiheuttaa palovaaraa kattokankaan läheisyydessä. Rakenteiden suunnittelussa huomioitiin turvallisuus erityisen huolellisesti. Nojaamisen ja tönäisyn kestävät tukirakenteet pitivät pystyssä myös seinäelementit. Turvallisuus oli yksi argumentti myös lattiaan liittyvissä valinnoissa. Oli itsestään selvää, että lattia kokoaa koko messuosaston kokonaisuudeksi ja toisaalta rajaa aluetta. Lattiamateriaaliksi ei voitu valita materiaalia, joka muodostaisi kynnyksen messuosaston reunoille. Toisaalta lattiapinta ei saanut olla liian liukas. Maalatut alumiinilevyt osoittautuivat turvallisuudenkin kannalta hyviksi ratkaisuiksi. Konkreettisen työn edetessä huolehdittiin työturvallisuudesta omatoimisesti ja myös ohjaavan opettajan ohjeistamana. Turvakengät, työhanskat ja kuulosuojaimet olivat ahkerassa käytössä. Kypärää käytettiin aina nostettaessa jotain hartialinjaa ylemmäksi. Tavaroiden pakkausvaiheessa maalatut elementit suojattiin huolella ja tavaroiden pakkaamisjärjestys oli suunniteltu järkevästi etukäteen. Kuorman sidontaan muistettiin kiinnittää huomiota. Pia/SIT12

32 Rungon ja elementtien pystytys Rungon pystytys aloitettiin poraamalla pultinreiät kantaviin runkotolppiin ja kaksoisyläjuoksuihin. Runkotolppiin kiinnitettiin palkkikengät ruuvaamalla. Runkotolpat asetettiin paikoilleen kaksoisyläjuoksujen väleihin ja kiinnitettiin pulteilla. Pultit kiinnitettiin kiintoavaimella ja räikällä. Marke Jokinen SIT12 kuvat sedu

33 Otsapalkit kiinnitettiin runkotolppiin ruuvaamalla. Seinäelementit nostettiin paikoilleen ja ne tuettiin yläosasta otsapalkkeihin ruuvatuilla kulmaraudoilla. Marke Jokinen SIT12 kuvat sedu

34 Palkkikengät liimattiin kiinni lattialevyihin. Seinäelementit tuettiin alareunoista kiiloilla. Kattokangas kiinnitettiin niittipyssyllä, niin että kankaan päälle laitettiin ensin puusäle suojaksi, ettei kangas repeä. Rakensimme messuosastoa koulussa ja pystytimme myös osaston tänne koululle, mikä helpotti huomattavasti osaston pystyttämistä paikan päällä Areenassa. Messupaikalla rungon pystyttämiseen aikaa kului 40 minuuttia. Marke Jokinen SIT12 kuvat sedu

35 Messuosaston purkaminen messujen päätyttyä Messuosaston purkaminen aloitettiin kattokankaasta, sen jälkeen kun kaikki valaistus ja rekvisiitta oli ensin kannettu pois alta. Seuraavaksi poistimme kiilat seinäelementtien alta ja löyhdytimme seinien yläpidikkeitä, jotta saimme kannettua seinäelementit pois. Kantavien runkotolppien ja kaksoisyläjuoksujen pultit löyhdytettiin ja sitä mukaa irrotimme myös otsapalkit. Näin saimme kantavat runkotolpat taitettua yläjuoksujen alle irrottamatta pultteja kokonaan. Tämä helpottaa myös seuraavaa kokoamista huomattavasti. Runkorakenteiden kasaamisen jälkeen jäljellä oli enää alumiinilattialevyjen pois kantaminen. Messuosaston purkamiseen aikaa kului kokonaisuudessaan tunti ja 15 minuuttia. Marke Jokinen SIT12 kuvat sedu

36 Näkyvyys Pia/SIT12

37 Tuunaustupa Tuunaustupa ja varsinainen messuosasto pyrittiin yhtenäistämään samankaltaisella visuaalisella ilmeellä. Tähän tavoitteeseen ei jostain syystä päästy ja lopputuloksena oli kaksi visuaalisesti irrallista osastoa. Messukävijän oli ehkä vaikea hahmottaa osastojen yhteenkuuluvuus. Tuunaustuvan puoleiseen osioon olisi voinut panostaa enemmän. Tuunaustupa ei silti jäänyt varsinaista osastoa huonommaksi kävijämääränsä puolesta. Magneettiaskartelu ja neulahuovutus vetivät puoleensa monia aktiivisia messukävijöitä. Ehdoton valtti oli se, että materiaaleista ei peritty lainkaan maksua. Sana kiiri kauas ja keräsi siten lisää osallistujia. Tuunaustuvasta voikin vetää johtopäätöksen: toiminta kiinnostaa ja tuo ihmisiä. Varsinaiselle osastolle olisikin ehkä saatu lisää väkeä järjestämällä sinne työnäytöksiä tai muuta tapahtumaa. Pia/SIT12

38 Tapettikollaasi oli tykätty osio messuosastolla, erilainen ja mielenkiintoinen tapa esittäytyä. Sen ideaa olisi voinut soveltaa vieläkin enemmän esimerkiksi työnäytöksen muodossa tai tuunaustuvan puolella. Pia/SIT12

39 Tiimityön merkitys korostui ehkä eniten messuosaston mieleenpainuvuuden kohdalla. Kaikki koulutusalat osallistuivat houkuttelevan messuosaston luomiseen. Sisustus ja tilan osaalueena oli toteuttaa runko ja kehykset kaikelle muulle näyttävälle ja saada ne korostumaan ja näyttämään hyvältä. Rakenteiden maalauksessa käytettiin pääasiassa rauhallisia värejä, jotta ne muodostaisivat neutraalin pohjan maalauksille ja muulle esillä olleille töille. Messuvieraita varten oli osastolle rakennettu huonekaluja, joiden mittasuhteita oli vääristelty. Huonekalut saivat monia uteliaita ihailijoita. Jalustalle nostettu sarvekas tuoli toimi myös valokuvauspaikkana. Halukkaat saivat kuvauttaa itsensä Liisa Ihmemaassa teemaan maalatun ovimaalauksen edustalla. Messuosastolla liikkui koko messujen ajan kolme Liisa Ihmemaassa -hahmoa, sekä kaksi Meksikoaiheisesti pukeutunutta henkilöä. Liisa, Hullu Hatuntekijä ja Herttakuningatar esittelivät rooli- ja teatteripuvustuksen taitoja. Meksiko-asuihin pukeutuneet toivat messuvieraille muistutuksen lähestyvästä kevään Meksiko-aiheisesta teemapäivästä. Pia/SIT12
