1 PUHTAAN ILMANVAIHTOJÄRJESTELMÄN TOTEUTTAMINEN JA SAAVUTETUT TULOKSET Sisäilmastoseminaari , 3 Messukeskus, Helsinki Juha Takkunen, Tarja Andersson

2 TUTKIMUKSEN TAVOITTEET JA TUTKIMUSKOHTEET Tavoitteena selvittää, miten Sisäilmastoluokitus 2008 asiakirjan P1 puhtausluokan mukaan rakennetut ilmanvaihtojärjestelmät vastaavat valmistuttuaan niille asetettuja puhtaustasovaatimuksia ja mistä mahdolliset poikkeamatjärjestelmienpuhtaudessa puhtaudessa johtuvat Tutkimuskohteina vuosien aikana valmistuneita P1 puhtausluokan järjestelmiä Yhteensä 94 järjestelmää, 2197 näytettä Osassa kohteita arvioitu lisäksi asennus ja työmaaolosuhteita rakennusaikana

3 MITTAUSTEN TOTEUTUS Mittauspisteet määritettiin satunnaisesti Terveen talon toteutusohjeen pohjalta tai näytteet otettiin IV valvojan määräämistä näytteenottopisteistä Mittausmenetelmänä käytettiin BM Dustdetector mittalaitetta. Laitteen maahantuojan ohjeen mukaisesti Sisäilmastoluokitus 2008 asiakirjassa esitettyä tt 0,7 07 g/m² raja arvoa vastaa 8 % pintapölymittaustulos. itt t l Näyte otettiin ttii 45 astetta kanavan pohjasta Mittaustulokset varmistettiin myös visuaalisella havainnoinnilla Näytteet otettiin puhdistusluukkujen tai päätelaitteiden tte kautta

4 ILMANVAIHTOJÄRJESTELMÄN PUHTAUDEN VAATIMUSTASO Sisäilmastoluokitus 2008 edellyttää, että valmiin järjestelmän sisäpinnan pölykertymän keskiarvon on oltava alle 0,7 g/m² (visuaalinen arviointi ja suodatinmenetelmä) Arvioitujen järjestelmien hylkäysperusteena käytettiin kuitenkin Terveen talon toteutusohjeissa esitettyä menettelyä: Kanavisto todetaan puhtaaksi, jos otetuista näytteistä vähintään 80 % alittaa P1 luokan rajan. Rajan ylittäneistä näytteistä vain 5 %:lle sallitaan 50 %:n ylitys raja arvosta. Jos yksikin näyte ylittää raja arvon kolminkertaisesti, on puhdistus suoritettava

5 JÄRJESTELMIEN HYLKÄYKSET VUOSITTAIN

6 TUTKIMUKSESSA TEHDYT HAVAINNOT Järjestelmät hylättiin aina yksittäisten näytteiden johdosta, yksikään järjestelmä ei ylittänyt pintapölymittausten osalta 8 % keskiarvoa (yksittäiset korkeat ylitykset) Puhtausluokitellut iv osat saapuvat nykyään havaintojen perusteella työmaalle lähes aina pölyttöminä, Sisäilmastoluokituksen mukaan sisäpinnoilla voi olla pölyä 0,5 g/m² tuotteen lähtiessä tehtaalta (Sisäilmastoluokituksen ajatuksen mukaan kanavaan saa rakentamisen aikana kertyä pölyä 0,2 g/m²) Varastoitujen osien ja asennetun kanaviston suojaus korostuu Asennusolosuhteilla ei ole yhtä suurta merkitystä Rakentamisen ja iv asennusten aikana tehty olosuhteiden dokumentointi ja valvonta vaikuttivat parantavasti järjestelmien puhtauteen

7 PINTAPÖLYMITTAUSTEN KESKIARVOT JA MEDIAANIT Järjestelmien pintapölymittausten keskiarvot ja mediaanit vuosittain KESKIARVO MEDIAANI 3,1 2,6 2,6 2,6 1,9 1,7 1,7 1,

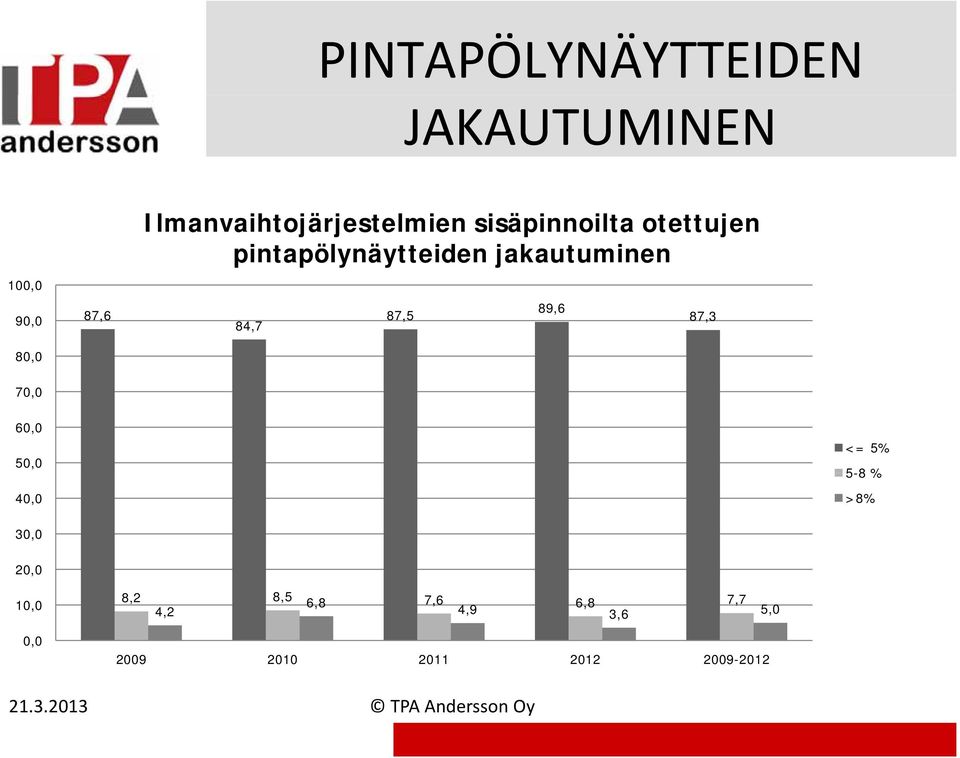

8 PINTAPÖLYNÄYTTEIDEN JAKAUTUMINEN 100,00 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,00 10,0 0,0 87,6 Ilmanvaihtojärjestelmien sisäpinnoilta otettujen pintapölynäytteiden jakautuminen 84,7 87,5 8,2 8,5 6,8 7,6 6,8 7,7 4,2 4,9 3,6 5, ,6 87,3 <= 5% 5-8 % >8%

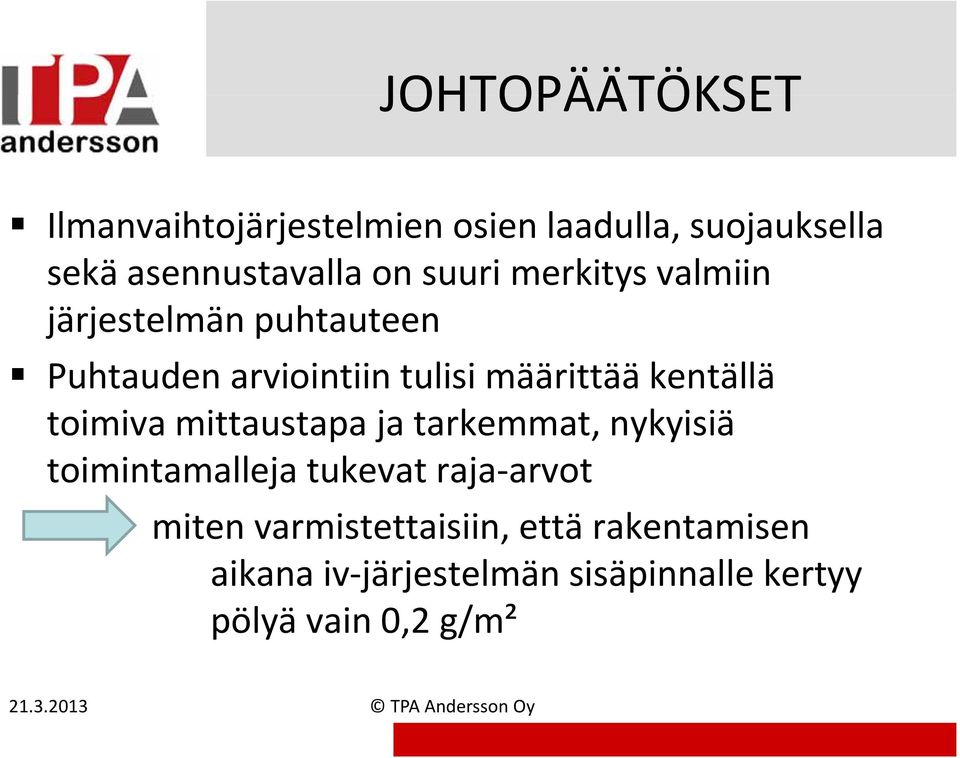

9 JOHTOPÄÄTÖKSET Ilmanvaihtojärjestelmien osien laadulla, suojauksella sekä asennustavalla on suuri merkitys valmiin järjestelmän puhtauteen Puhtauden arviointiin tulisi määrittää kentällä toimiva mittaustapa ja tarkemmat, nykyisiä toimintamalleja tukevat raja arvot miten varmistettaisiin, että rakentamisen aikana iv järjestelmän järjestelmänsisäpinnallesisäpinnalle kertyy pölyä vain 0,2 g/m²

10 KIITOS! TPA Andersson Oy Juha Takkunen Kirrinpolku Palokka Gsm juha.takkunen@tpapalvelut.fi
