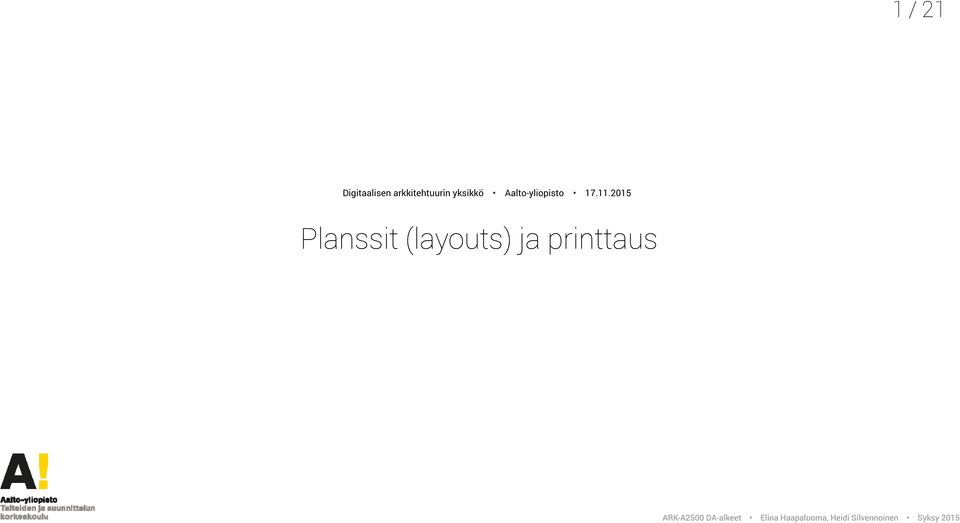

1 1 / 21 Digitaalisen arkkitehtuurin yksikkö Aalto-yliopisto Planssit (layouts) ja printtaus

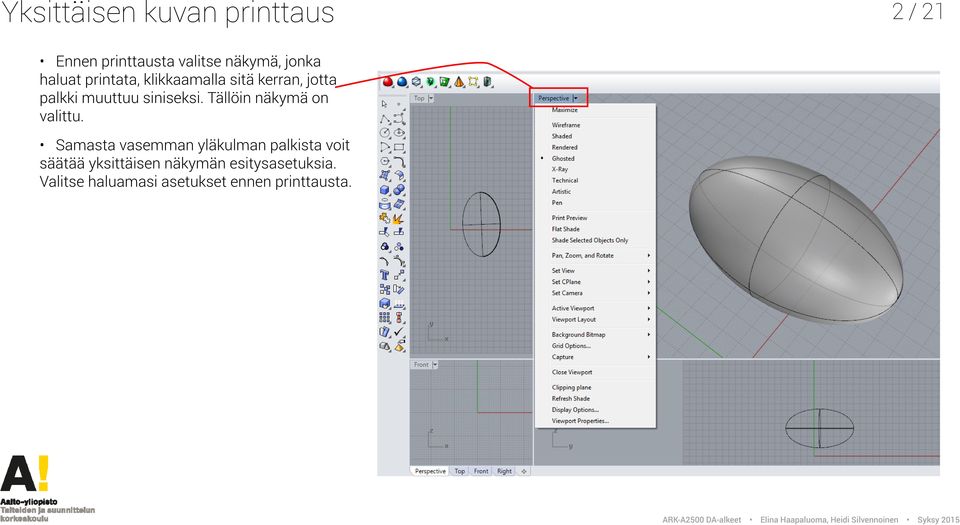

2 Yksittäisen kuvan printtaus 2 / 21 Ennen printtausta valitse näkymä, jonka haluat printata, klikkaamalla sitä kerran, jotta palkki muuttuu siniseksi. Tällöin näkymä on valittu. Samasta vasemman yläkulman palkista voit säätää yksittäisen näkymän esitysasetuksia. Valitse haluamasi asetukset ennen printtausta.

3 3 / 21 Näkymän valitsemisen ja esitysasetusten säätämisen jälkeen printtaus tapahtuu File > Print... -valikosta

4 4 / 21 Print Setup -valikko aukeaa 1. Oletuksena Destination-valikko auki 2. Jos Destination ei ole auki, avaa se

5 5 / 21 Destination-valikon alla on tulostimen asetuksia 1. Tulostimen valinta 2. Paperin koko 3. Paperin suunta (Pysty/Vaaka) 4. Tulostimen tarkemmat asetukset esim. värillisen/mustavalkoisen kuvan tulostus 4.

6 / 21 View and Output Scale löytyy Destinationvalikon alapuolelta 1. Täällä voit vielä muuttaa valittua näkymää (Top/Front/Right/Perspective) 2. Kuvan rajauksen muuttaminen 3.

6 6 / 21 View and Output Scale löytyy Destinationvalikon alapuolelta 1. Täällä voit vielä muuttaa valittua näkymää (Top/Front/Right/Perspective) 2. Kuvan rajauksen muuttaminen 3. Perspektiivikuvan skaalaa ei pysty muuttamaan, mutta pohja- ja sivukuvien skaalaa voi Käytä yksikköinä millimetrejä ja/tai metrejä Täällä voit asettaa skaalaksi esim 1/100, 1/500, 1/

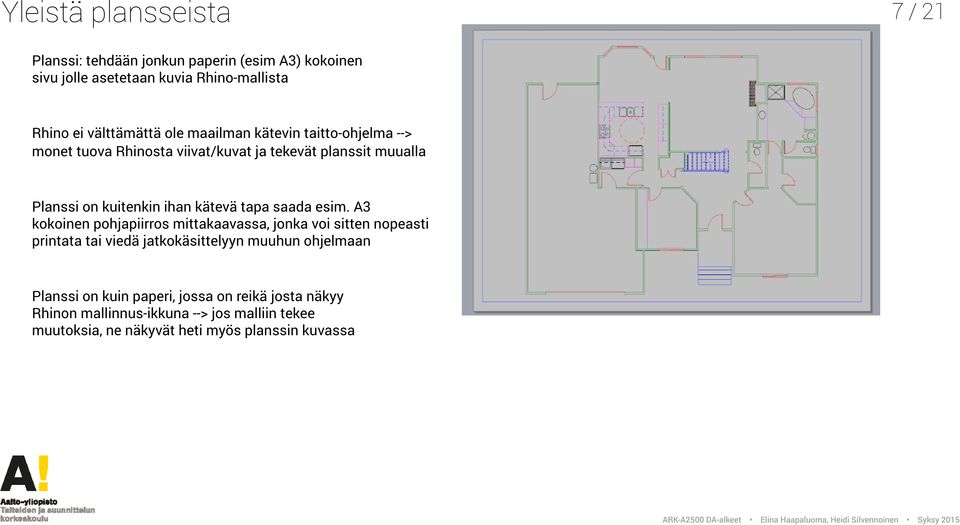

7 Yleistä plansseista 7 / 21 Planssi: tehdään jonkun paperin (esim A3) kokoinen sivu jolle asetetaan kuvia Rhino-mallista Rhino ei välttämättä ole maailman kätevin taitto-ohjelma --> monet tuova Rhinosta viivat/kuvat ja tekevät planssit muualla Planssi on kuitenkin ihan kätevä tapa saada esim. A3 kokoinen pohjapiirros mittakaavassa, jonka voi sitten nopeasti printata tai viedä jatkokäsittelyyn muuhun ohjelmaan Planssi on kuin paperi, jossa on reikä josta näkyy Rhinon mallinnus-ikkuna --> jos malliin tekee muutoksia, ne näkyvät heti myös planssin kuvassa

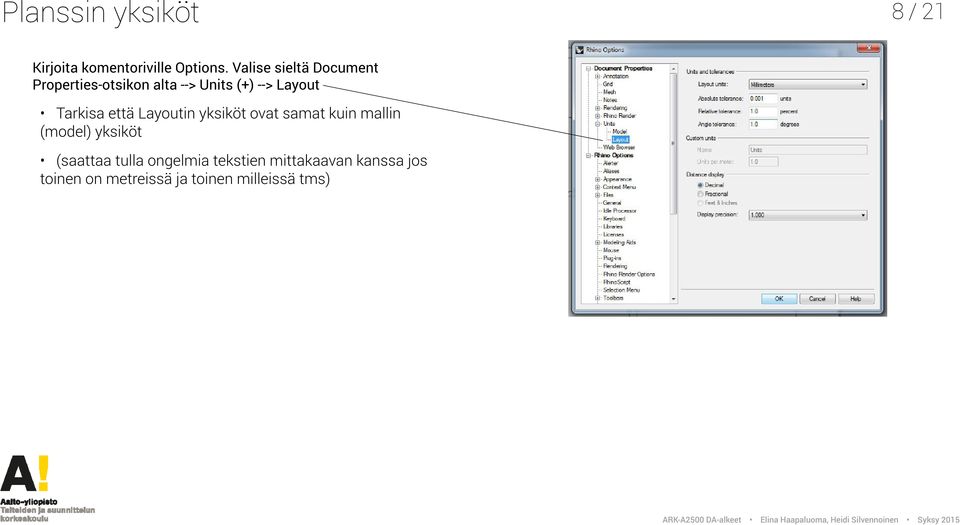

8 Planssin yksiköt 8 / 21 Kirjoita komentoriville Options. Valise sieltä Document Properties-otsikon alta --> Units (+) --> Layout Tarkisa että Layoutin yksiköt ovat samat kuin mallin (model) yksiköt (saattaa tulla ongelmia tekstien mittakaavan kanssa jos toinen on metreissä ja toinen milleissä tms)

Tarkisa että Layoutin yksiköt ovat samat kuin mallin (model) yksiköt

9 Planssin luominen 9 / Valitse ruudun alareunasta näkymävälilehti jossa lukee +, avaa se Planssin voi nimetä uudelleen tuplaklikkaamalla sen nimeä 2. Esiin tulee ikkuna, joka kysyy planssin koon ja kuinka monta näkymää (detail) planssille alustavasti sijoietaan Esim. oikealla näkyvässä kuvassa on 3 detail:ia 2. 1.

nimetä uudelleen tuplaklikkaamalla sen nimeä 2.

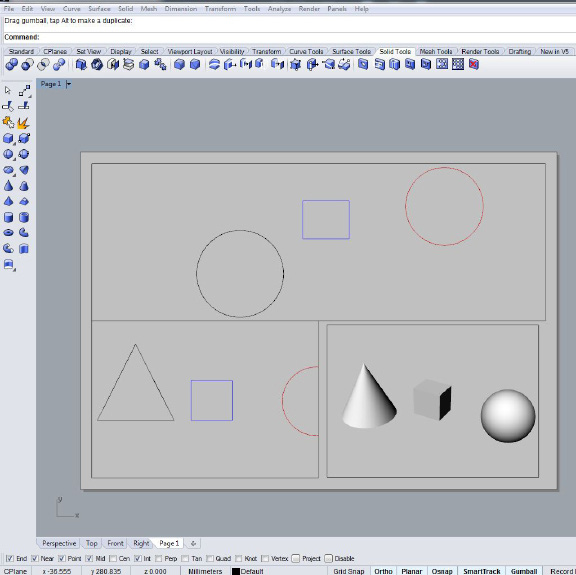

10 Planssin muokkaaminen 10 / Right click planssin nimeä, valitse LayoutProperties 2. Esiin tulee sama ikkuna kuin uutta planssia luodessa, voi muuttaa planssin asetuksia 2. 1.

Detailin lisääminen planssiin 1. 11 / 21 1.

11 Detailin lisääminen planssiin / Add Detail Löytyy avatun planssin vasemmasta nurkasta 3. Ennen kuin sijoitat Detail:in, valitse komentorivillä minkä näkymän haluat (oletus on Top) 2. 1.

12 Detailin koon muuttaminen / Valitse detail:in reuna (niin että se muuttu keltaiseksi) 2. Kirjoita komentoriville PointsOn Tuo esiin detail-laatikon kontrollipisteet, joita liikuttamalla voi säätää sen kokoa 3. Kun olet valmis, komento PointsOff lukitsee detail:in koon (Tai paina Esc)

Kirjoita komentoriville PointsOn Tuo esiin detail-laatikon

13 Detailin skaalaaminen / Kun Detail on valittuna, mene properties --> Detail Scale-kohta 2. Locked lukitsee mittakaavan

Detailin muokkaaminen muuten 1. 14 / 21 1.

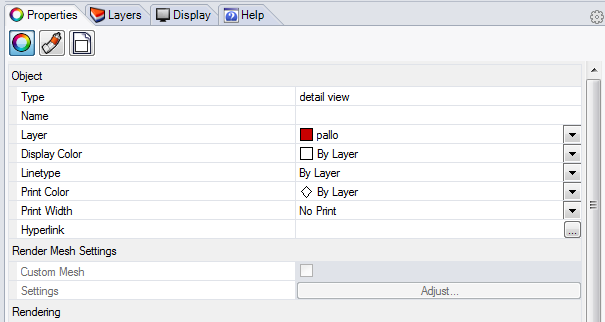

14 Detailin muokkaaminen muuten / Tuplaklikkaa detail:ia sen reunojen sisältä Se muttu silloin Rhino viewport:in näköiseksi Nyt planssin yläkulman valikossa tulee akiiviseksi avatun detailin viewport 2. Nyt detailin esitystapaa voi muokata (onko se esim rendered vai shaded...) 3. Detailin reunan esitystapa Valitse detail (niin että reuna muuttuu keltaiseksi) 2. Properties-välilehdessä voi muuttaa reunan paksuutta, väriä ja säätää tulostuuko se vai ei Oletusasetus: reuna ei tulostu 3.

tulee akiiviseksi avatun detailin viewport 2. Nyt detailin esitystapaa voi muokata (onko se esim rendered vai shaded...) 3.

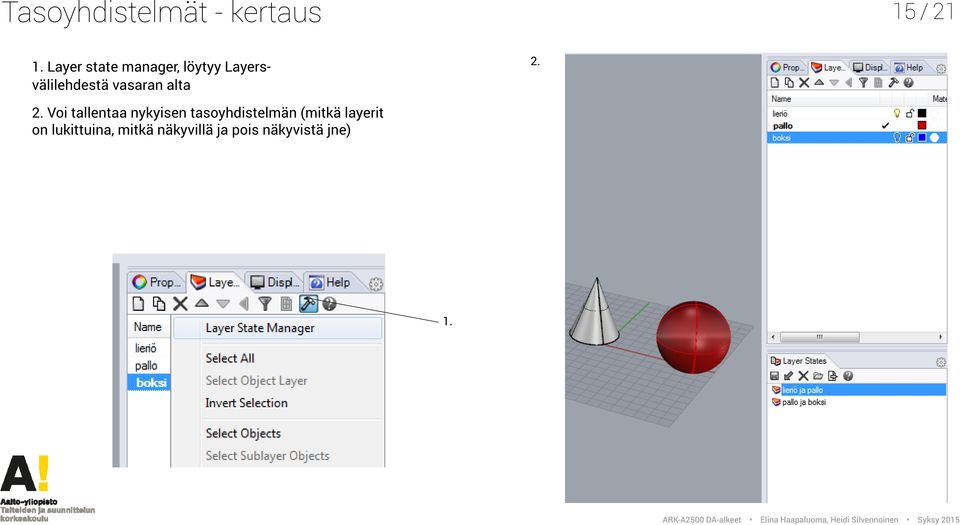

15 Tasoyhdistelmät - kertaus 15 / Layer state manager, löytyy Layersvälilehdestä vasaran alta Voi tallentaa nykyisen tasoyhdistelmän (mitkä layerit on lukittuina, mitkä näkyvillä ja pois näkyvistä jne) 2. 1.

Tasot/tasoyhdistelmät detailissa 1. 4. 16 / 21 Tietylle detailille voi tallentaa tietyn tasoyhdistelmän 1.

16 Tasot/tasoyhdistelmät detailissa / 21 Tietylle detailille voi tallentaa tietyn tasoyhdistelmän 1. Aktivoi detail tuplaklikkaamalla sen sisältä (niin että viewportin/näkymän ruudukko tulee näkyviin kuten oikealla) 2. Valitse haluamasi tasoyhdistelmä Layer state managerista 3. Poista detailin aktivointi (tuplaklikkaa johonkin sen ulkopuolelle) --> tasoyhdistelmä jää voimaan 4. Jos tasoyhdistelmien kanssa on ongelmia (tasoyhdistelmien tallentaminen yksittäiseen detailiin tuntuu temppuilevan): valitse layer-valikon view-kohdasta view layout layer settings 1. sammuttaa tasoja yksitellen

Valitse haluamasi tasoyhdistelmä Layer state managerista 3.

17 Tekstin lisääminen planssiin vs malliin / 21 Tekstin lisääminen planssiin on helppoa - käytä Text-työkalua ja säädä vain sopiva kirjainkoko 2. Tekstin lisääminen itse malliin on hankalampaa Ongelma: minkä kokoiseksi teksti pitäisi kirjoittaa, jotta se näkyy myös planssatussa detail:issa? 1. Oletetaan, että kaikkien planssin tekstien tulee olla 1cm:n kokoista (kuten vaaleansininen teksit) 2. Kirjoitetaan malliin tekstiä, jonka koko on 10m --> 1:1000 kuvassa teksti näkyy planssilla 1cm:n kokoisena Mutta jos kuvan mittakaava onkin 1:2000, tekstistä tulee liian pientä! 1.

Tekstin lisääminen itse malliin on hankalampaa Ongelma: minkä kokoiseksi teksti pitäisi kirjoittaa, jotta se näkyy myös planssatussa detail:issa?

Ratkaisu: annotation scale + layout scale 2. 18 / 21 1. Laita Annotation scale päälle (esim Drafting--välilehti --> annotation scale. Löytyy myös tools --> options -valikosta) 2.

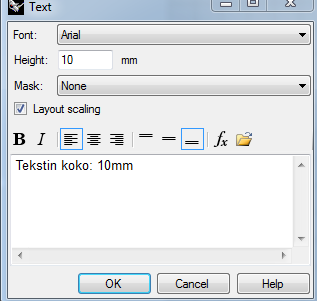

18 Ratkaisu: annotation scale + layout scale / Laita Annotation scale päälle (esim Drafting--välilehti --> annotation scale. Löytyy myös tools --> options -valikosta) 2. Kun lisäät uutta tekstiä malliin, kirjoita se sen kokoisena kuin haluat sen näkyvän planssilla (esim 1cm) ja varmista, että Layout scale-boksi on ruksattu 3. Nyt teksti näkyy aina määrätyn kokoisena layoutissa riippumatta detailin mittakaavasta 4. Huom! Jotta tämä toimii, varmista, että Layout units ja Model units ovat samat (Tools --> options --> units --> model units / layout units) 1. 3.

Kun lisäät uutta tekstiä malliin, kirjoita se sen kokoisena kuin haluat sen näkyvän planssilla (esim 1cm) ja varmista, että Layout scale-boksi

19 Model scale 19 / 21 Ongelma: layout-mittakaavassa olevat tekstit ovat niin pieniä, ettei niitä näe enää mallissa Esim. jos mallin objektit ovat 10m = mm kokoisia ja teksti on 5 mm:n kokoista Model scale saa tekstin näyttämään suuremmalta mallissa, vaikka sen todellinen koko pysyy planssin mittakaavassa Eli jos mallin objektit ovat mm ja teksti 5mm:n kokoista, voi model scaleiksi säätää esimerkiksi > tekstit näyttävät siltä, kuin olisivat puolet objektien koosta Model scale:ia voi säätää paikassa Tools --> Options --> Annotation --> Model scale

sen todellinen koko pysyy planssin mittakaavassa Eli jos mallin objektit ovat 10000 mm ja teksti 5mm:n kokoista, voi model scaleiksi säätää

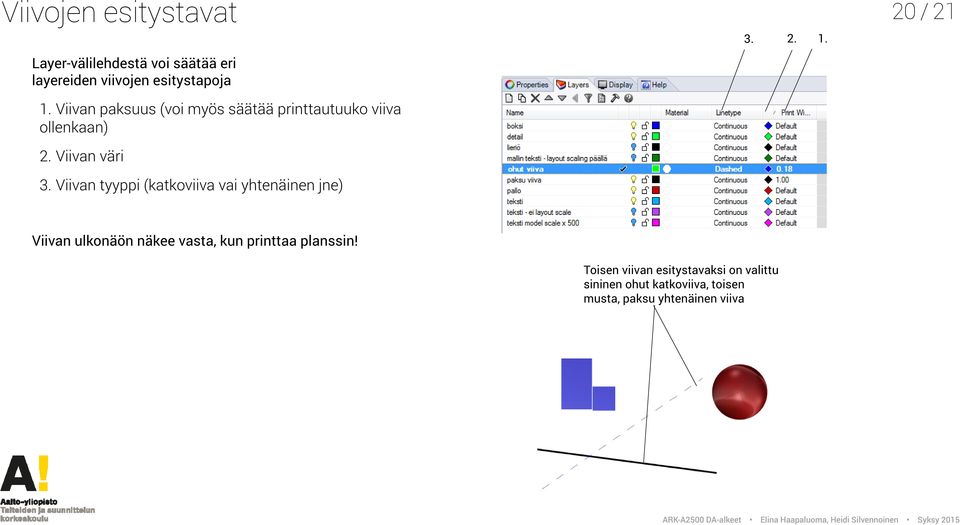

Viivojen esitystavat 20 / 21 3. 2. 1. Layer-välilehdestä voi säätää eri layereiden viivojen esitystapoja 1. Viivan paksuus (voi myös säätää printtautuuko viiva ollenkaan) 2. Viivan väri 3.

20 Viivojen esitystavat 20 / Layer-välilehdestä voi säätää eri layereiden viivojen esitystapoja 1. Viivan paksuus (voi myös säätää printtautuuko viiva ollenkaan) 2. Viivan väri 3. Viivan tyyppi (katkoviiva vai yhtenäinen jne) Viivan ulkonäön näkee vasta, kun printtaa planssin! Toisen viivan esitystavaksi on valittu sininen ohut katkoviiva, toisen musta, paksu yhtenäinen viiva

Viivan paksuus (voi myös säätää printtautuuko viiva ollenkaan) 2. Viivan väri 3.

Planssin printtaus 21 / 21 File>Print... 1. Tarkista, että printtauskoko on sama kuin planssin eli Layoutin koko 2.

21 Planssin printtaus 21 / 21 File>Print Tarkista, että printtauskoko on sama kuin planssin eli Layoutin koko 2. Voit jälleen valita näkymän, jonka haluat printata - edelleen voi vaihtaa printattavaa planssia tai valita yksittäisen näkymän
