on pinnan absorptiokerroin eli absorptiosuhde

Transkriptio

1 Huone- ja teollisuusakustiikka Äänen heijastuminen ja absorptio Doris, I think I ve finally got the acoustics sorted out! LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 1 Kaiuton ja kaikuisa huone on pinnan absorptiokerroin eli absorptiosuhde LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 2 1

2 Absorptiokerroin 0 1 W W 1 W W W 2 W LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 3 Absorptiokertoimia, teollisuus LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 4 2

3 Jälkikaiunta-aika aika (T) Aika, jona äänenpainetaso äänilähteen vaiettua alenee 60 desibeliä Jos huoneessa ääntä jatkuvasti tuottava laite äkisti sammutetaan, ääni imeytyy huoneen absorboiviin pintoihin ja äänitaso laskee. Jos huoneessa on vähän absorptiomateriaalia, vaimennus on hidasta ja ääni jää kaikumaan pitkäksi aikaa LUT CS20A0650 Meluntorjunta 5 Jälkikaiunta-ajan ajan mittaaminen Rakennusakustisissa mittauksissa jälkikaiunta-aikaa mitataan yleensä terssikaistoittain taajuuksilla Hz Mittauspisteitä tulee olla huoneessa vähintään viisi kappaletta Huoneeseen synnytetään esimerkiksi lähetyspistoolilla impulssiääni, jonka vaimenemisesta mittari laskee jälkikaiunta-ajan Vaihtoehtoisesti voidaan käyttää jatkuvatoimista äänilähdettä, joka äkisti sammutetaan Mitattujen jälkikaiunta-aikojen keskiarvosta lasketaan huoneen kokonaisabsorptio terssikaistoittain LUT CS20A0650 Meluntorjunta 6 3

4 Sabinen kaava Sabinen kaava toimii hyvin huoneissa, joissa pintojen keskimääräinen absorptiokerroin on alle LUT CS20A0650 Meluntorjunta 7 Jälkikaiunta erilaisissa tiloissa LUT CS20A0650 Meluntorjunta 8 4

5 Huoneiden jälkikaiunta-ajat ajat Absorptiomateriaalin vaikutus jälkikaiunta-aikaan B&K LUT CS20A0650 Meluntorjunta 9 Sabinen kaava T on jälkikaiunta-aika aika (s), V on huoneen tilavuus (m 3 ) ja A on kokonaisabsorptio (m 2 ) LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 10 5

6 Absorptioala A (m 2 ) A S Ikkuna S ikkuna ikkuna Seinä S seinä seinä Ovi S ovi ovi Pintojen keskimääräinen absorptiokerroin ; S on pinta-ala S seinä Sovi ovi S S S S seinä seinä ovi ikkuna ikkuna ikkuna LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 11 Jälkikaiunta piirturilla LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 12 6

7 Jälkikaiunta-ajat ajat piirturilla Oktaavikaistat Hz B&K LUT CS20A0650 Meluntorjunta 13 Jälkikaiunta-ajat ajat piirturilla Oktaavikaistat Hz EDT TR 20 TR 30 B&K LUT CS20A0650 Meluntorjunta 14 7

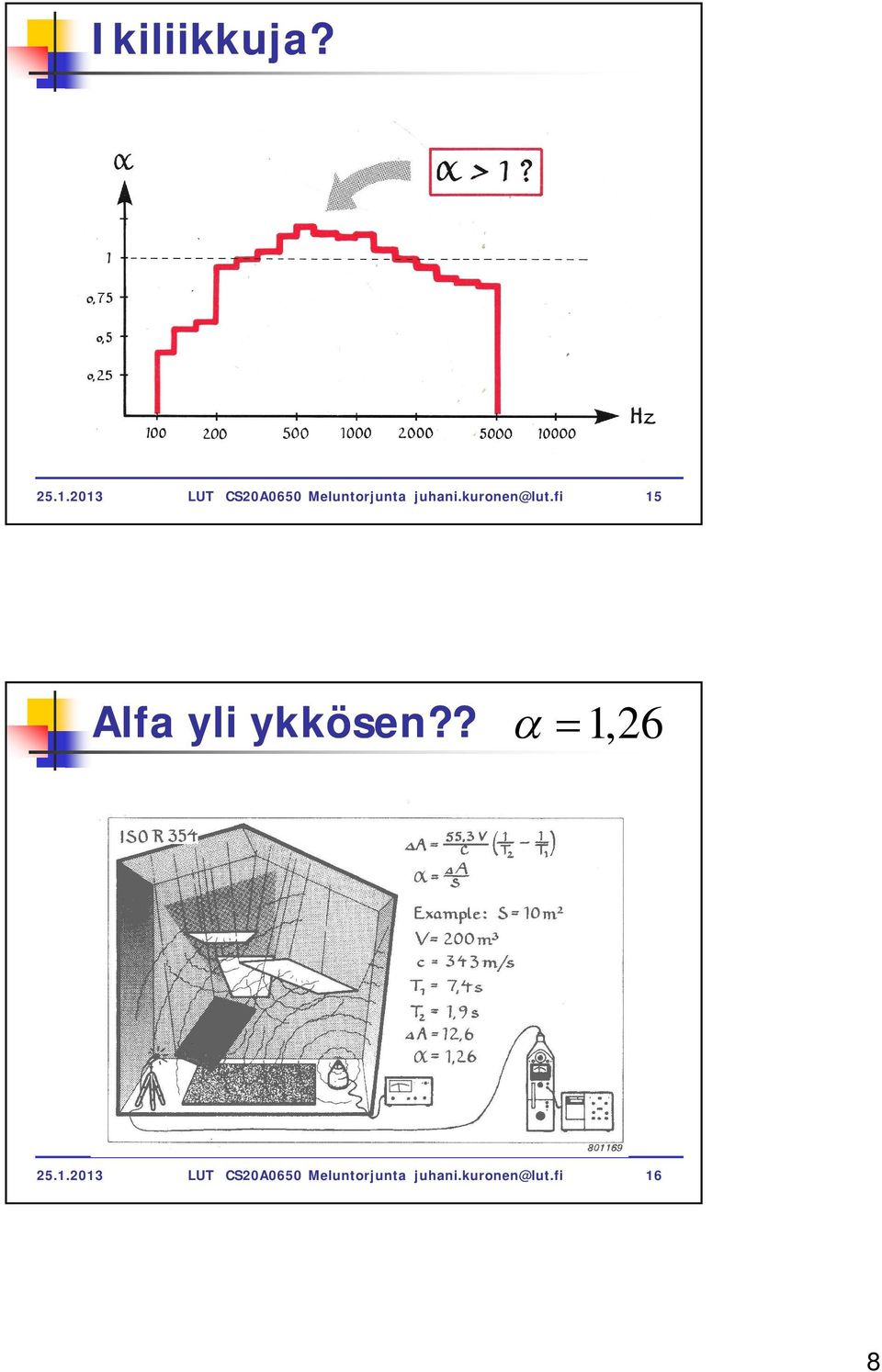

8 Ikiliikkuja? LUT CS20A0650 Meluntorjunta 15 Alfa yli ykkösen?? 1, LUT CS20A0650 Meluntorjunta 16 8

9 Monisteen esimerkki 12 sivu LUT CS20A0650 Meluntorjunta 17 Monisteen esimerkki 15 sivu LUT CS20A0650 Meluntorjunta 18 9

10 Absorptiomateriaalit LUT CS20A0650 Meluntorjunta 19 Rakenteen taajuusvaste LUT CS20A0650 Meluntorjunta 20 10

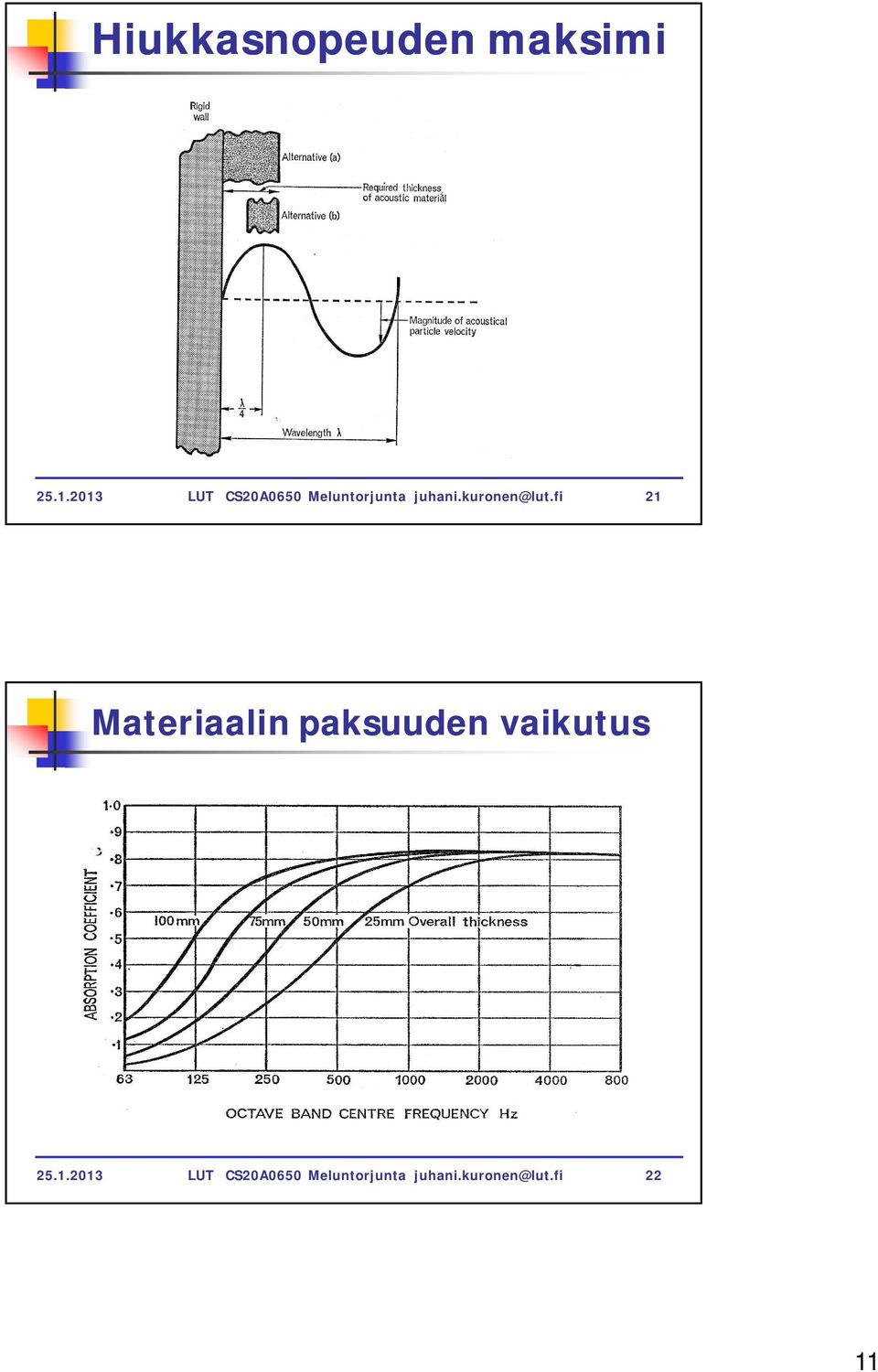

11 Hiukkasnopeuden maksimi LUT CS20A0650 Meluntorjunta 21 Materiaalin paksuuden vaikutus LUT CS20A0650 Meluntorjunta 22 11

12 Melusieppoja höyläämössä LUT CS20A0650 Meluntorjunta 23 Levyresonaattori LUT CS20A0650 Meluntorjunta 24 12

13 Helmholtzin resonaattori LUT CS20A0650 Meluntorjunta 25 Helmholzin resonaattori LUT CS20A0650 Meluntorjunta 26 13

14 LUT CS20A0650 Meluntorjunta 27 AKU- rp ja AKU- prg LUT CS20A0650 Meluntorjunta 28 14

15 SM- kasetti LUT CS20A0650 Meluntorjunta 29 Teatterien absorptiomateriaalia LUT CS20A0650 Meluntorjunta 30 15
