Esimerkkejä 3SK1 Standard ja Advanced malleista ohjeen versio on V käsikirja löytyy sivulta

Koko: px
Aloita esitys sivulta:

Download "Esimerkkejä 3SK1 Standard ja Advanced malleista ohjeen versio on V1.3 2014. käsikirja löytyy www.siemens.com/sirius sivulta"

Transkriptio

1 3SK1 Turvareleen peruskytkennät Esimerkkejä 3SK1 Standard ja Advanced malleista ohjeen versio on V Tämä ohje on täydentävä ohje ja virallinen 3SK1 käsikirja löytyy sivulta

2 Automaattinen kuittaus Käsikuittaus 3SK1 standardi versio 1 kan. ratkaisu hätäseis oikosulkuvalvonta aktivoitu käsikuittaus 3SK1 Standard d 3SK1 Advanced d Liittimien i kuvaus - INK Kaskaaditulo Ilmoituslähtö

3 Automaattinen kuittaus Käsikuittaus 3SK1 standardi versio 2 kan. ratkaisu hätäseis oikosulkuvalvonta aktivoitu käsikuittaus 3SK1 Standard d 3SK1 Advanced d Liittimien i kuvaus - INK Kaskaaditulo Ilmoituslähtö

4 Automaattinen kuittaus Käsikuittaus 3SK1 standardi versio 2 kan. ratkaisu ovivalvonta oikosulkuvalvonta aktivoitu automaattinen kuittaus 3SK1 Standard d 3SK1 Advanced d Liittimien i kuvaus - INK Kaskaaditulo Ilmoituslähtö

5 Automaattinen kuittaus Käsikuittaus 3SK1 standardi versio + laajennusyksikkö 2 kan. ratkaisu hätäseis oikosulkuvalvonta aktivoitu valvottu kuittaus ei viivettä perusyksikössä laajennusyksikkö 3SK1 Standard d 3SK1 Advanced d Liittimien i kuvaus - INK Kaskaaditulo Ilmoituslähtö

6 3SK1 Advanced versio

7 3SK1 advanced versio 1 kan. anturi hätäseis, 1) valvottu kuittaus, 2) oikosulkuvalvonta aktivoitu, 3) 1 kan. anturi 4) ei käynn. aikaista testiä ei viivettä 24VDC apujännite (230VDC erillinen teholähde) 3SK1 Standard d 3SK1 Advancedd Liittimieni kuvaus - INK Kaskaditulo*** Ilmoituslähtö 1) automaattinen/ käsikuittaus 2) tulopiirin oikosulkuvalvonta Pois/Päälle 3 ) 2 kanavainen anturi / 2 x 1 kanavainen 4) Käynnistyksen aikainen testi kyllä / ei *** kaskaditulo ja IN1 ja IN2 ovat keskenään AND tuloja eli edellinen turvarele sallii INK kytkennän kautta seuraavan releen Toiminnan. Katso ohjeen lopussa kytkentäesimerkki.

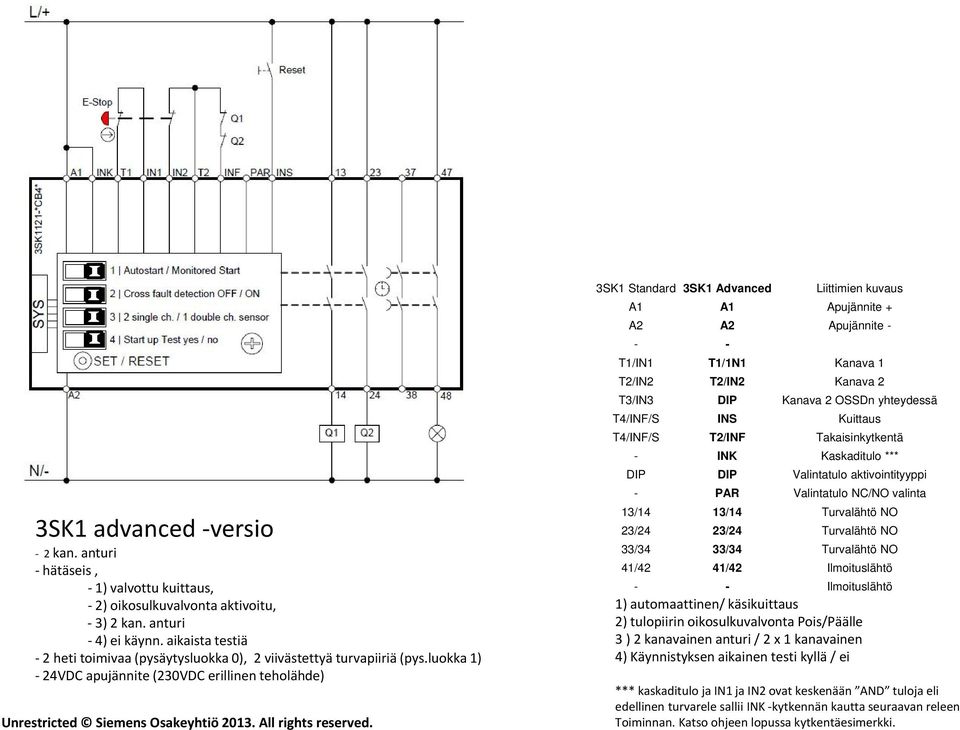

8 3SK1 advanced versio 2 kan. anturi hätäseis, 1) valvottu kuittaus, 2) oikosulkuvalvonta aktivoitu, 3) 2 kan. anturi 4) ei käynn. aikaista testiä 2 heti toimivaa (pysäytysluokka 0), 2 viivästettyä turvapiiriä (pys.luokka 1) 24VDC apujännite (230VDC erillinen teholähde) 3SK1 Standard d 3SK1 Advancedd Liittimieni kuvaus - INK Kaskaditulo *** Ilmoituslähtö 1) automaattinen/ käsikuittaus 2) tulopiirin oikosulkuvalvonta Pois/Päälle 3 ) 2 kanavainen anturi / 2 x 1 kanavainen 4) Käynnistyksen aikainen testi kyllä / ei *** kaskaditulo ja IN1 ja IN2 ovat keskenään AND tuloja eli edellinen turvarele sallii INK kytkennän kautta seuraavan releen Toiminnan. Katso ohjeen lopussa kytkentäesimerkki.

9 3SK1 advanced versio 2 kan. anturi hätäseis, 1) valvottu kuittaus, 2) oikosulkuvalvonta aktivoitu, 3) 2 kan. anturi 4) ei käynn. aikaista testiä ei viivettä 230VDC erillinen teholähde 3SK1 Standard d 3SK1 Advancedd Liittimieni kuvaus - INK Kaskaditulo *** Ilmoituslähtö 1) automaattinen/ käsikuittaus 2) tulopiirin oikosulkuvalvonta Pois/Päälle 3 ) 2 kanavainen anturi / 2 x 1 kanavainen 4) Käynnistyksen aikainen testi kyllä / ei *** kaskaditulo ja IN1 ja IN2 ovat keskenään AND tuloja eli edellinen turvarele sallii INK kytkennän kautta seuraavan releen Toiminnan. Katso ohjeen lopussa kytkentäesimerkki.

10 * 3SK1 advanced versio 2 kan. ratkaisu turvaovi, 1) automaattinen kuittaus, * käsikuittaus jos kytkin,muuten hyppylanka 2) oikosulkuvalvonta aktivoitu, 3) 2 kan. anturi 4) ei käynn. aikaista testiä 2 heti toimivaa (pysäytysluokka 0), 2 viivästettyä turvapiiriä (pys.luokka 1) 24VDC apujännite (230VDC erillinen teholähde) 3SK1 Standard d 3SK1 Advancedd Liittimieni kuvaus - INK Kaskaditulo *** Ilmoituslähtö 1) automaattinen/ käsikuittaus 2) tulopiirin oikosulkuvalvonta Pois/Päälle 3 ) 2 kanavainen anturi / 2 x 1 kanavainen 4) Käynnistyksen aikainen testi kyllä / ei *** kaskaditulo ja IN1 ja IN2 ovat keskenään AND tuloja eli edellinen turvarele sallii INK kytkennän kautta seuraavan releen Toiminnan. Katso ohjeen lopussa kytkentäesimerkki.

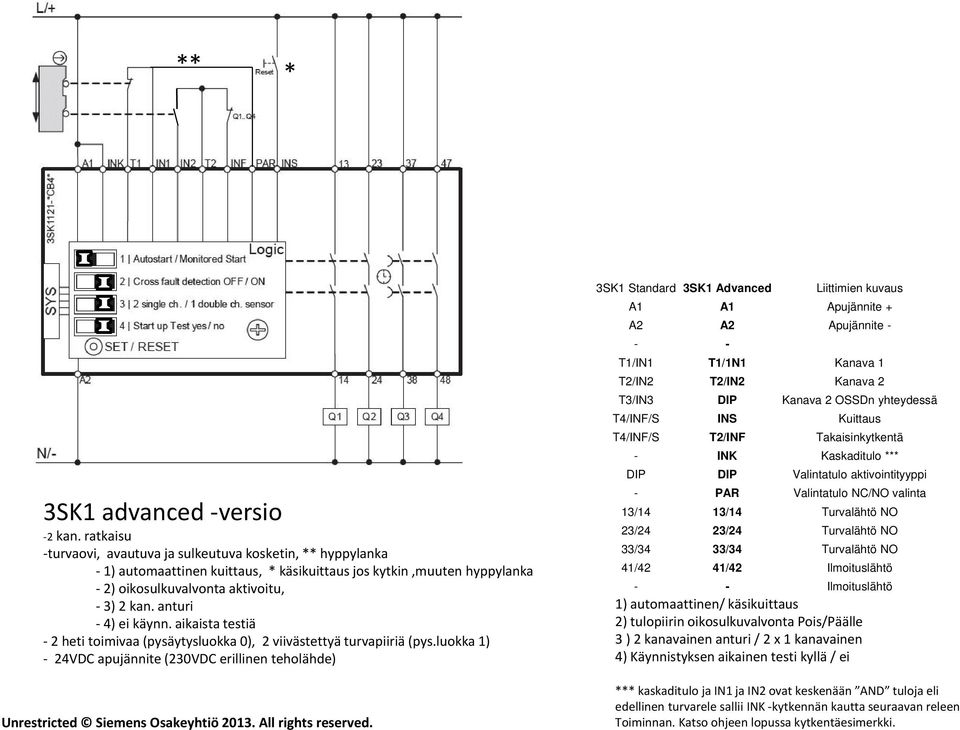

11 ** * 3SK1 advanced versio 2 kan. ratkaisu turvaovi, avautuva ja sulkeutuva kosketin, ** hyppylanka 1) automaattinen kuittaus, * käsikuittaus jos kytkin,muuten hyppylanka 2) oikosulkuvalvonta aktivoitu, 3) 2 kan. anturi 4) ei käynn. aikaista testiä 2 heti toimivaa (pysäytysluokka 0), 2 viivästettyä turvapiiriä (pys.luokka 1) 24VDC apujännite (230VDC erillinen teholähde) 3SK1 Standard d 3SK1 Advancedd Liittimieni kuvaus - INK Kaskaditulo *** Ilmoituslähtö 1) automaattinen/ käsikuittaus 2) tulopiirin oikosulkuvalvonta Pois/Päälle 3 ) 2 kanavainen anturi / 2 x 1 kanavainen 4) Käynnistyksen aikainen testi kyllä / ei *** kaskaditulo ja IN1 ja IN2 ovat keskenään AND tuloja eli edellinen turvarele sallii INK kytkennän kautta seuraavan releen Toiminnan. Katso ohjeen lopussa kytkentäesimerkki.

12 Läh Valov. Tulolaajennus Perusyksikkö 3SK1 advanced versio, osa kytkennöistä tehty asennusalustan kautta, katso seuraava sivu 2 kan. anturi tulolaajennus: hätäseis, 1) valvottu kuittaus, 2) oikosulkuvalvonta aktivoitu, 3) 2 kan. anturi 4) ei käynn. aikaista testiä perusyksikkö: valoverho, 1) auto kuittaus 2) oikosulkuvalvontaa ei ole aktivoitu, 3) 2 kan. 4) ei käynn. aikaista testiä transistorilähtö, jossa 2 heti toimivaa turvapiiriä, 2 viivästettyä turvapiiriä laajennusyksiköissä kytkimellä valittavissa heti toimivat tai viivästeyt turvapiirit 1. laajennus viivästetty, 2. laajennus heti toimiva 3SK1 Standard d 3SK1 Advancedd Liittimieni kuvaus - INK Kaskaditulo *** Ilmoituslähtö 1) automaattinen/ käsikuittaus 24VDCapujännite (230VDCerillinen teholähde) 2) tulopiirin oikosulkuvalvonta Pois/Päälle 3 ) 2 kanavainen anturi / 2 x 1 kanavainen 4) Käynnistyksen aikainen testi kyllä / ei *** kaskaditulo ja IN1 ja IN2 ovat keskenään AND tuloja eli edellinen turvarele sallii INK kytkennän kautta seuraavan releen toiminnan. Katso ohjeen lopussa kytkentäesimerkki.

13 PERUSYKSIKKÖ 1 PERUSYKSIKKÖ 2 3SK1121 1AB40 3SK1121 1AB40 INK liitin on ns. kaskadikytkentäinen (sallintatulo) ja se on AND kytkentäinen hätäseispiirin kanssa. Tässä esimerkissä molemmat releet ovat käsikuittauksella ja niihin on kytketty reset painike. Resetpainikkeita tarvitaanyksiyhteinen yhteinen. Toinen turvarele voi olla myöskin automaattikuittauksella niin se ei tarvitse resettiä koska perusyksikkö 2 pitää kuitata käsin riippumatta siitä missä piirissä hätäseispainiketta painettiin. Q1 on takaisinkytkentä kontaktorin avautuvalta koskettimelta

14 SIRIUS 3SK1 turvareleet, eet, järjestelmän jeste ä kokoonpano oo o SIRIUS 3SK1 Advanced laajennettavuus ja asennusalustat Antureiden laajennus Perusyksikkö Lähtölaajennukset Teholähde 230VAC > 24VDC 3SK1230 1AW20 Tulolaajennus 3SK1220 1AB40 Perusyksikkö 3SK1122 1AB40 puolijohdeturvapiiri 3SK1121 1AB40 rele turvapiiri 3SK1121 1CB44 rele turvapiiri, viive 5 300s Laajennus 4 F RO 5A 3SK1211 1BB40 3ZY1212 2BA00 3ZY1212 1BA00 3ZY1212 2BA00 3ZY1212 2BA00 Laajennus 3 F RO 10A vain 1 kpl aina oikeanpuoleisin 3SK1213 1AB40 3ZY1212 0FA01 * Viimeisimmässä lähtölaajennuksessa on DIP kytkin, joka kytketään asentoon 1 * Jos viimeinen laite on perusyksikkö tai 4 F RO niin asennusalusta on 3ZY1212 2DA00 * DIP as DIP as Asennusalustat

15 Tilauskoodi Kuvaus Min tilauserä Alustansopivuus Huomautus alustan käytöstä Huomautus alustan käytöstä 9 alusta on tarkoitettu ADV 22,5mm tai 22,5mm laajennusmoduulille ja 10 7 alusta on tarkoitettu moduuleille 8 alusta on 24VDC ADV 17,5mm turvareleelle 3SK1111-1AB30 SIRIUS SAFETY RELAY STD REL 3NO+1NC 1 3SK1111-1AW201AW20 SIRIUS SAFETY RELAY STD REL 3NO+1NC 1 3SK1111-2AB30 SIRIUS SAFETY RELAY STD REL 3NO+1NC 1 3SK1111-2AW20 SIRIUS SAFETY RELAY STD REL 3NO+1NC 1 3SK1112-1BB40 SIRIUS SAFETY RELAY STD ELEC 2 1 3SK1112-2BB40 SIRIUS SAFETY RELAY STD ELEC 2 1 3SK1120-1AB40 SIRIUS SAFETY RELAY ADV ELEC SK1120-2AB40 SIRIUS SAFETY RELAY ADV ELEC SK1121-1AB40 SIRIUS SAFETY RELAY ADV REL 3NO+1NC 1 9 ja 10 3SK1121-1CB41 SIRIUS SAFETY RELAY ADV REL 2NO+2NO TV 1 9 ja 10 3SK1121-1CB42 SIRIUS SAFETY RELAY ADV REL 2+2TV 1 9 ja 10 3SK1121-2AB40 SIRIUS SAFETY RELAY ADV REL ja 10 3SK1121-2CB41 SIRIUS SAFETY RELAY ADV REL 2NO+2NO TV 1 9 ja 10 3SK1121-2CB42 SIRIUS SAFETY RELAY ADV REL 2NO+2NO TV 1 9 ja 10 3SK1122-1AB40 SIRIUS SAFETY RELAY ADV ELEC ja 10 3SK1122-1CB41 SIRIUS SAFETY RELAY ADV ELEC 2+2 TV 1 9 ja 10 3SK1122-1CB42 SIRIUS SAFETY RELAY ADV ELEC 2+2 TV 1 9 ja 10 3SK1122-1CB44 SIRIUS SAFETY RELAY ADV ELEC 2+2 TV 1 9 ja 10 3SK1122-2AB40 SIRIUS SAFETY RELAY ADV ELEC ja 10 3SK1122-2CB41 SIRIUS SAFETY RELAY ADV ELEC 2+2 TV 1 9 ja 10 3SK1122-2CB42 SIRIUS SAFETY RELAY ADV ELEC 2+2 TV 1 9 ja 10 3SK1122-2CB44 SIRIUS SAFETY RELAY ADV ELEC 2+2 TV 1 9 ja 10 3SK1211-1BB40 SIRIUS SAFETY RELAY EXP 4RO 1 9 ja 10 3SK1211-1BW20 SIRIUS SAFETY RELAY EXP 4RO 1 9 ja 10 3SK1211-2BB40 2BB40 SIRIUS SAFETY RELAY EXP 4RO 1 9ja10 3SK1211-2BW20 SIRIUS SAFETY RELAY EXP 4RO 1 9 ja 10 3SK1213-1AB40 SIRIUS SAFETY RELAY EXP 3RO POWER 1 7 3SK1213-1AJ20 SIRIUS SAFETY RELAY EXP 3RO POWER 1 7 3SK1213-1AL20 SIRIUS SAFETY RELAY EXP 3RO POWER 1 7 3SK1213-2AB40 SIRIUS SAFETY RELAY EXP 3RO POWER 1 7 3SK1213-2AJ20 SIRIUS SAFETY RELAY EXP 3RO POWER 1 7 3SK1213-2AL20 SIRIUS SAFETY RELAY EXP 3RO POWER 1 7 3SK1220-1AB40 SIRIUS SAFETY ADV INP.EXTENSION, Screw 1 8 3SK1220-2AB40 SIRIUS SAFETY ADV INP.EXTENSION, Spring 1 8 3SK1230-1AW20 SIRIUS 3SK1 POWERSUPPLY, Screw 1 9 3SK1230-2AW20 SIRIUS 3SK1 POWERSUPPLY, Spring 1 9 Turvareletarvike 3ZY1210-2AA00 CONNECTOR W/O FUNCTION 22.5MM 1 3ZY1212-0FA01 TERMINAT. CONNECTOR TYPE 2 7-POLE, >45MM 1 7 3ZY1212-1BA001BA00 CONNECTOR TYPE 1 7-POLE 17.5MM 1 8 3ZY1212-2BA00 CONNECTOR TYPE 1 7-POLE, 22.5MM 1 9 3ZY1212-2DA00 TERMINAT. CONNECTOR TYPE 1 7-POLE 22.5MM ZY1212-2FA00 TERMINAT. CONNECTOR TYPE 2 7-POLE 22.5MM 1 3ZY1311-0AA00 PUSH-IN LUGS FOR WALL MOUNTING 10 3ZY1321-1AA00 SEALABLE COVER PLATE 17.5 MM 5 3ZY1321-2AA00 SEALABLE COVER PLATE 22.5 MM 5 alusta sis. päätekappaleen viimeiselle laajennusmoduulille leveys > 45 mm kuten 3RO POWER relelähtö

määrä Turvapiirien määrä Turvapiirien määrä Turvapiirien määrä Turvapiirien määrä Turvapiirien määrä

määrä Turvapiirien määrä Turvapiirien määrä Turvapiirien määrä Turvapiirien määrä Turvapiirien määrä UTUSAFE tuotteet: Riese hätä-seis- ja turvareleet www.utupowel.fi UTU Powel Oy Komponentit puh. (09) 274 6411 fax. (09) 274641 Hätä-seisrele, turvaluokka 4 3565201 SAFE 4 24 V AC/DC 3 av. 1 s. 3565202
