1 PNEUMTEX Pressurisation & Water Quality ENGINEERING DVNTGE Compresso CPV sennus Käyttö 1209

2 Yleisohjeita sennus- ja käyttöhenkilöstöllä tulee olla asianmukaiset tiedot suoritettavista työtehtävistä. Henkilöstön tulee myös olla perehdytetty työtehtäviinsä. Laitteen asennuksen, ohjauksen ja käytön yhteydessä on ehdottomasti noudatettava näitä asennusohjeita ja erityisesti sivulla 28 esitettyjä turvallisuusohjeita. Paisunta-astian tulee olla tyhjä ennen käyttöönottoa! Selvitä tiedusteluja varten seuraavat laitteistoa koskevat tiedot: Paisunta-astian nro... Paisunta-astia VN... litraa Tecox-nro... Tecoxin tyyppi... Staattinen korkeus HST... mws Järjestelmän maksimilämpötila tmax... C Maks. paluulämpötila tr... C Lämmöntuottolaitteen varoventtiilin PSV... bar avautumispaine Kokonaislämmitysteho Q... kw Laitteiston kokonaisvesitilavuus V... m³ 02 Esimerkki: Tyyppiavain: Compresso CPV 10.1 Pumppujen lukumäärä (tässä 1) Kompressorin virtausnopeus VD paineessa 0 bar 10 Nl/min (tässä: 100 Nl/min) Mallisarja (tässä: CPV) C - Compresso, paineenpito P - varustettu jälkitäytöllä V - varustettu ilmanpoistolla Perhe siakaspalvelu Pääkonttori Sveitsi T Hydronics Switzerland G Puh. +41 (0) Mühlerainstrasse 26 Faksi +41 (0) CH-4414 Füllinsdorf Suomi T Hydronics Oy Puh PL 75, FI VNT Faksi Robert Huberin tie 7, FI VNT myynti@tahydronics.com Edustajat

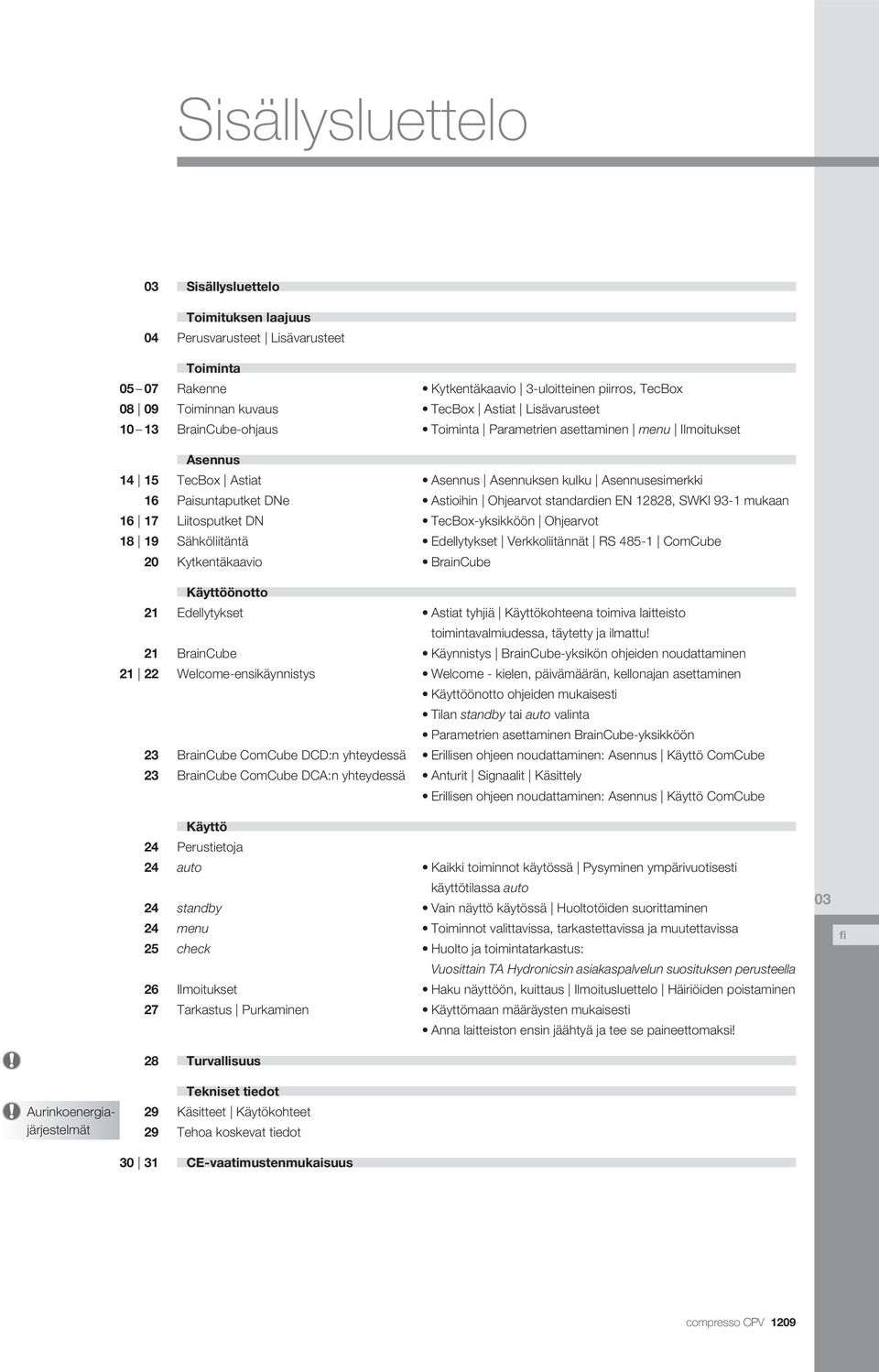

3 Sisällysluettelo 03 Sisällysluettelo Toimituksen laajuus 04 Perusvarusteet Lisävarusteet Toiminta Rakenne Toiminnan kuvaus raincube-ohjaus Kytkentäkaavio 3-uloitteinen piirros, Tecox Tecox stiat Lisävarusteet Toiminta Parametrien asettaminen menu Ilmoitukset sennus Tecox stiat Paisuntaputket DNe Liitosputket DN Sähköliitäntä Kytkentäkaavio sennus sennuksen kulku sennusesimerkki stioihin Ohjearvot standardien EN 12828, SWKI 93-1 mukaan Tecox-yksikköön Ohjearvot Edellytykset Verkkoliitännät RS ComCube raincube Käyttöönotto Edellytykset raincube Welcome-ensikäynnistys raincube ComCube DCD:n yhteydessä raincube ComCube DC:n yhteydessä stiat tyhjiä Käyttökohteena toimiva laitteisto toimintavalmiudessa, täytetty ja ilmattu! Käynnistys raincube-yksikön ohjeiden noudattaminen Welcome - kielen, päivämäärän, kellonajan asettaminen Käyttöönotto ohjeiden mukaisesti Tilan standby tai auto valinta Parametrien asettaminen raincube-yksikköön Erillisen ohjeen noudattaminen: sennus Käyttö ComCube nturit Signaalit Käsittely Erillisen ohjeen noudattaminen: sennus Käyttö ComCube Käyttö Perustietoja auto standby menu check Ilmoitukset Tarkastus Purkaminen Kaikki toiminnot käytössä Pysyminen ympärivuotisesti käyttötilassa auto Vain näyttö käytössä Huoltotöiden suorittaminen Toiminnot valittavissa, tarkastettavissa ja muutettavissa Huolto ja toimintatarkastus: Vuosittain T Hydronicsin asiakaspalvelun suosituksen perusteella Haku näyttöön, kuittaus Ilmoitusluettelo Häiriöiden poistaminen Käyttömaan määräysten mukaisesti nna laitteiston ensin jäähtyä ja tee se paineettomaksi! Turvallisuus urinkoenergiajärjestelmät Tekniset tiedot Käsitteet Käytökohteet Tehoa koskevat tiedot CE-vaatimustenmukaisuus

4 Toimituksen laajuus Toimituksen laajuus on kuvattu lähetysluettelossa. Toimitukseen voi sisältyä Compresso CPV:n lisäksi muita tuotteita. Välivarastoinnin tulee tapahtua kuivassa, jäätymättömässä tilassa. Toimitukseen voi sisältyä paisunta-astian lisäksi valinnaisena yksi tai useampi lisäastia. Perusvarusteet Tecox CPV Kohta 1 Lattiamalli, sisältää asennussarjan (1.1), jossa 5 m polyamidiletku P 12/10, pistoliittimet ja kiinnikkeet (1.4) Paisunta-astia CU CG Kohta 2 Sisältää joustavan letkun (2.1/2.2), pistoliittimen liitäntään SL; CU CG 800 litraan saakka: suojattu sulkuventtiili DLV 25 sisältää tyhjennyshanan ja ohjeen: sennus Käyttö DLV; CG 1000 litrasta alkaen: suojattu sulkuventtiili DLV 40, tyhjennyshana FEV, supistuskappale R 1½ Rp ½ (2.3); Lisäksi versiossa CU: pussin ilmausventtiili EVG. EVG 2.1 DLV 25 DLV FEV Lisäastia CUE CGE Kohta 3 Sisältää paisunta-astian (2) ilmapuolen liittämiseen tarkoitetun asennussarjan (3.2), jossa 5 m polyamidiletku P 12/10 sekä kierreliittimillä ja kahdella sulkuventtiilillä varustettu T-kappale, pistoliitin liitäntään SL; CUE CGE 800 litraan saakka: suojattu sulkuventtiili DLV 25 sisältää tyhjennyshanan ja ohjeen: sennus Käyttö DLV, 90 :een kulmakappaleen, koko 1" (3.4) (vain CGE) CGE 1000 litrasta alkaen: suojattu sulkuventtiili DLV 40, tyhjennyshana FEV, supistuskappale R 1½ Rp ½ (3.3), kierreliitin R 1½ (3.5), jatkokappale R 1½ (3.6); Lisäksi versiossa CUE: joustava letku (3.1), pussin ilmausventtiili EVG. EVG DLV 25 DLV 40 FEV Lisävarusteet Noudata erillisiä käyttöohjeita! ComCube DCD Kohta 6.1 Digitaalinen tiedonsiirtomoduuli raincube-ohjausjärjestelmän lisälaitteena. ComCube DC Kohta 6.2 naloginen tiedonsiirtomoduuli raincube-ohjausjärjestelmän lisälaitteena.

5 Toiminta Rakenne Tecox (1), tyyppi Tecox (1), moduuli Varoventtiili SV [bar] Lisävarusteet Tecox CPV + 2 astiaa CU/CUE 800 litraan saakka CPV CPV...C Moduuli C silentrun-paineenpito Moduuli P llsafe-jälkitäyttö Moduuli V vacusplit-ilmanpoisto 3 3,75 4,2 5 Cooling-versio varustettu höyrytiiviillä eristyksellä DN Moduuli P Tecox (1) Moduuli V asiakkaan toimittama urinkoenergiajärjestelmät sivu 29 Moduuli C Sulkuventtiilien DLV tulee pysyä kiinni käyttöönottoon saakka. stioiden tulee olla tyhjiä. 05 Paisunta-astia (2) Lisäastia (3) DNe Selitykset: 1 Compresso CPV:n Tecox 1.1 Pistoliittimellä varustettu polyamidiletku P 12/ raincube-ohjaus Virtaliitin Kaapeli LIS-anturiin 2 Compresson paisunta-astia 2.1 Joustava letku 3 Compresson lisäastia 3.1 Joustava letku 3.2 Pistoliittimellä varustettu polyamidiletku P 12/10 DLV Tyhjennyksellä varustettu suojattu sulkuventtiili DV Säätöventtiili EVG Pussin ilmausventtiili K Kompressori KV Kondenssiveden poisto NS Täyttövesiventtiili NT Erotussäiliö P Pumppu SD Äänenvaimennin SF Suodatin SV Varoventtiili V Ylivuotoventtiili VE vacusplit-ilmanpoistin VG vacusplit-astia FIQ Vesimäärän mittari, llsafe-jälkitäyttö LS Vesivaje LIS Tilavuusanturi PS + Maksimipaineen painekytkin PIS Paineanturi S Paluuliitäntä SE Tuloliitäntä SL Ilmaputken liitäntä SNS Jälkitäyttöliitäntä SÜ Erotussäiliön ylivuotoliitäntä, di/da 20/25mm

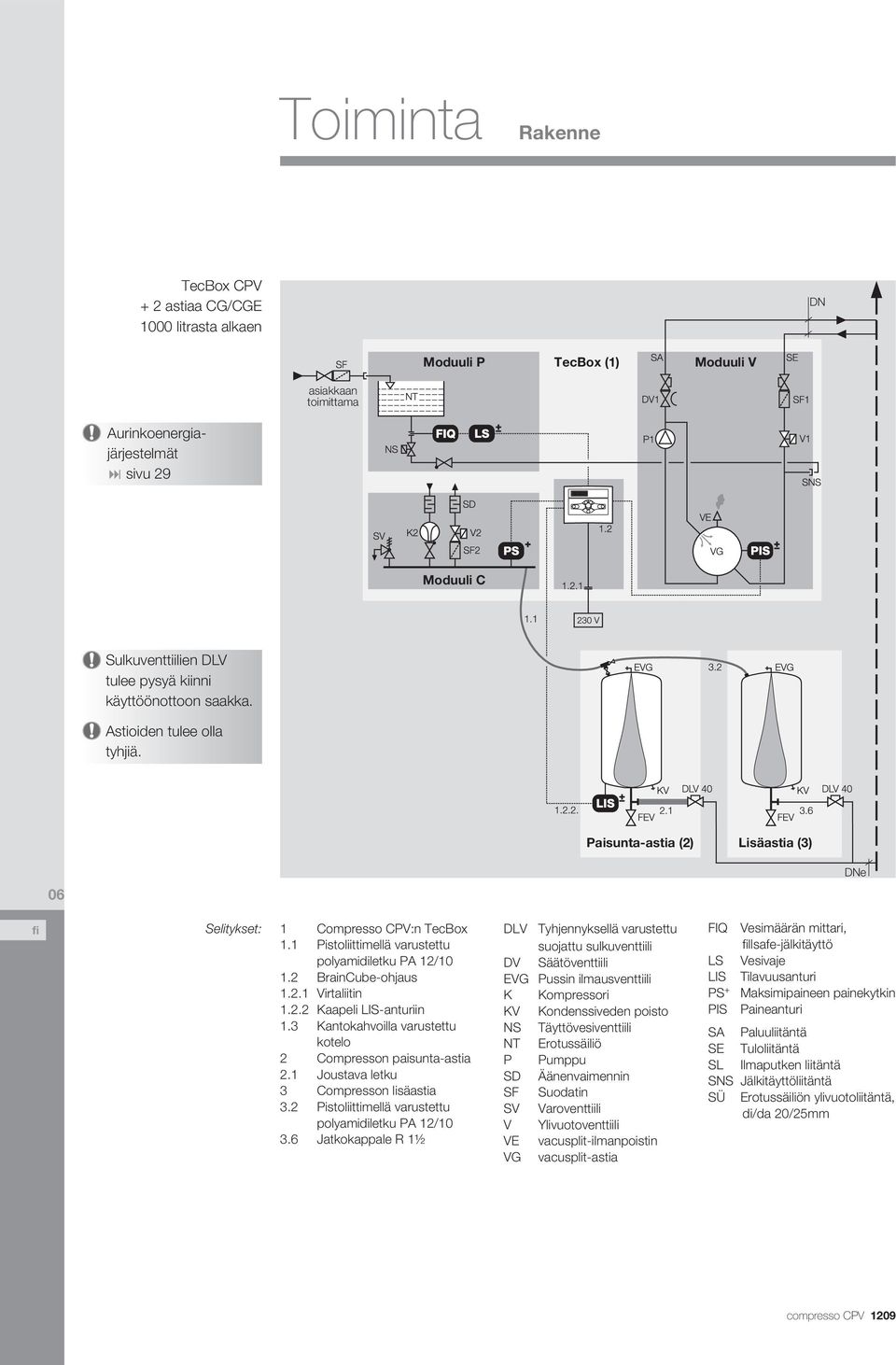

6 Toiminta Rakenne Tecox CPV + 2 astiaa CG/CGE 1000 litrasta alkaen DN Moduuli P Tecox (1) Moduuli V asiakkaan toimittama urinkoenergiajärjestelmät sivu 29 Moduuli C Sulkuventtiilien DLV tulee pysyä kiinni käyttöönottoon saakka. stioiden tulee olla tyhjiä. Paisunta-astia (2) Lisäastia (3) 06 DNe Selitykset: 1 Compresso CPV:n Tecox 1.1 Pistoliittimellä varustettu polyamidiletku P 12/ raincube-ohjaus Virtaliitin Kaapeli LIS-anturiin 1.3 Kantokahvoilla varustettu kotelo 2 Compresson paisunta-astia 2.1 Joustava letku 3 Compresson lisäastia 3.2 Pistoliittimellä varustettu polyamidiletku P 12/ Jatkokappale R 1½ DLV Tyhjennyksellä varustettu suojattu sulkuventtiili DV Säätöventtiili EVG Pussin ilmausventtiili K Kompressori KV Kondenssiveden poisto NS Täyttövesiventtiili NT Erotussäiliö P Pumppu SD Äänenvaimennin SF Suodatin SV Varoventtiili V Ylivuotoventtiili VE vacusplit-ilmanpoistin VG vacusplit-astia FIQ Vesimäärän mittari, llsafe-jälkitäyttö LS Vesivaje LIS Tilavuusanturi PS + Maksimipaineen painekytkin PIS Paineanturi S Paluuliitäntä SE Tuloliitäntä SL Ilmaputken liitäntä SNS Jälkitäyttöliitäntä SÜ Erotussäiliön ylivuotoliitäntä, di/da 20/25mm

7 Toiminta Rakenne 1.2 NT PIS VE VG V1 S DV1 FIQ NS P1 K2 PS + SD V2 SL SE SNS SF1 SV SF2 07

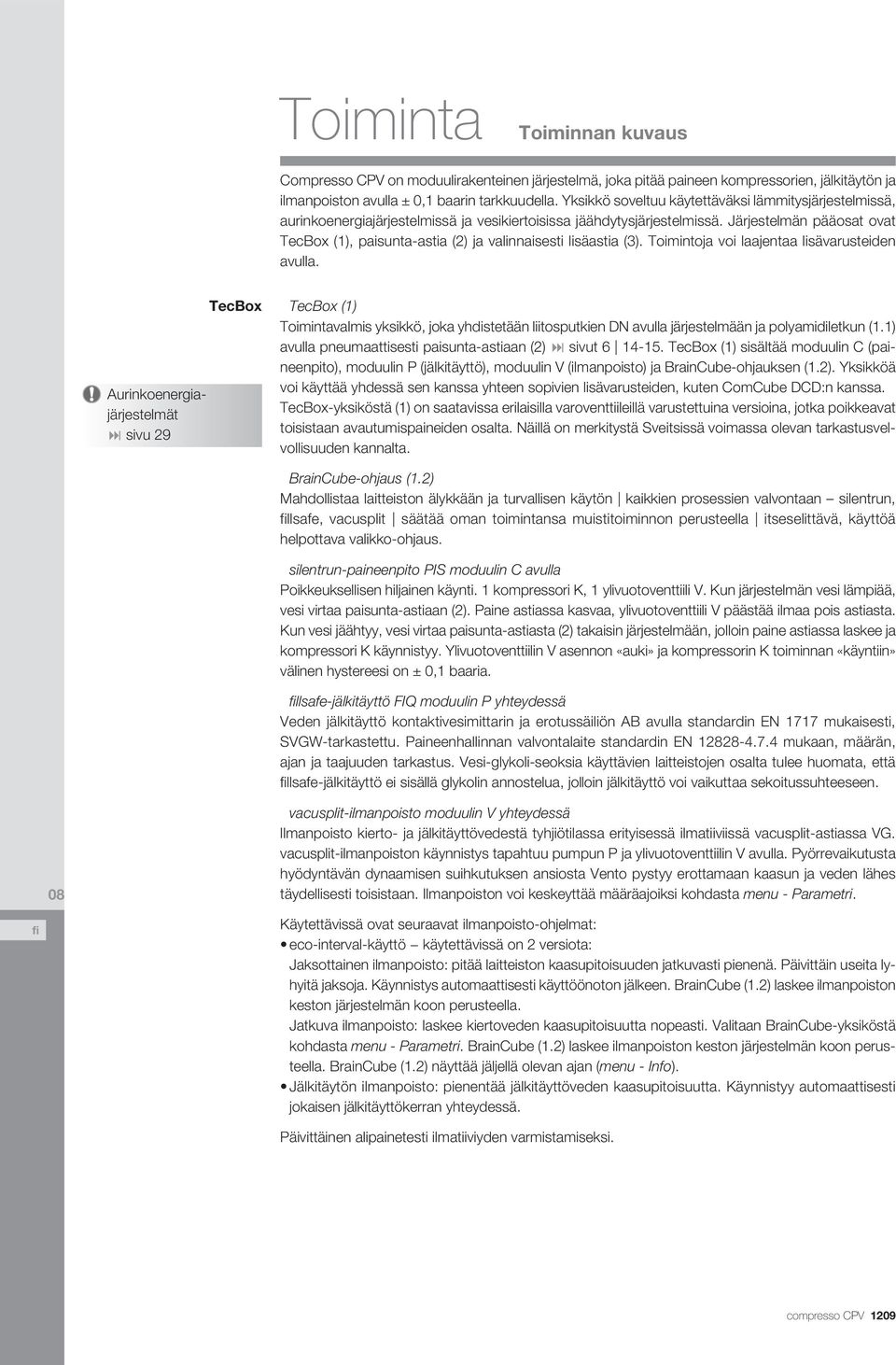

8 Toiminta Toiminnan kuvaus Compresso CPV on moduulirakenteinen järjestelmä, joka pitää paineen kompressorien, jälkitäytön ja ilmanpoiston avulla ± 0,1 baarin tarkkuudella. Yksikkö soveltuu käytettäväksi lämmitysjärjestelmissä, aurinkoenergiajärjestelmissä ja vesikiertoisissa jäähdytysjärjestelmissä. Järjestelmän pääosat ovat Tecox (1), paisunta-astia (2) ja valinnaisesti lisäastia (3). Toimintoja voi laajentaa lisävarusteiden avulla. urinkoenergiajärjestelmät sivu 29 Tecox Tecox (1) Toimintavalmis yksikkö, joka yhdistetään liitosputkien DN avulla järjestelmään ja polyamidiletkun (1.1) avulla pneumaattisesti paisunta-astiaan (2) sivut Tecox (1) sisältää moduulin C (paineenpito), moduulin P (jälkitäyttö), moduulin V (ilmanpoisto) ja raincube-ohjauksen (1.2). Yksikköä voi käyttää yhdessä sen kanssa yhteen sopivien lisävarusteiden, kuten ComCube DCD:n kanssa. Tecox-yksiköstä (1) on saatavissa erilaisilla varoventtiileillä varustettuina versioina, jotka poikkeavat toisistaan avautumispaineiden osalta. Näillä on merkitystä Sveitsissä voimassa olevan tarkastusvelvollisuuden kannalta. raincube-ohjaus (1.2) Mahdollistaa laitteiston älykkään ja turvallisen käytön kaikkien prosessien valvontaan silentrun, llsafe, vacusplit säätää oman toimintansa muistitoiminnon perusteella itseselittävä, käyttöä helpottava valikko-ohjaus. silentrun-paineenpito PIS moduulin C avulla Poikkeuksellisen hiljainen käynti. 1 kompressori K, 1 ylivuotoventtiili V. Kun järjestelmän vesi lämpiää, vesi virtaa paisunta-astiaan (2). Paine astiassa kasvaa, ylivuotoventtiili V päästää ilmaa pois astiasta. Kun vesi jäähtyy, vesi virtaa paisunta-astiasta (2) takaisin järjestelmään, jolloin paine astiassa laskee ja kompressori K käynnistyy. Ylivuotoventtiilin V asennon «auki» ja kompressorin K toiminnan «käyntiin» välinen hystereesi on ± 0,1 baaria. llsafe-jälkitäyttö FIQ moduulin P yhteydessä Veden jälkitäyttö kontaktivesimittarin ja erotussäiliön avulla standardin EN 1717 mukaisesti, SVGW-tarkastettu. Paineenhallinnan valvontalaite standardin EN mukaan, määrän, ajan ja taajuuden tarkastus. Vesi-glykoli-seoksia käyttävien laitteistojen osalta tulee huomata, että llsafe-jälkitäyttö ei sisällä glykolin annostelua, jolloin jälkitäyttö voi vaikuttaa sekoitussuhteeseen. 08 vacusplit-ilmanpoisto moduulin V yhteydessä llmanpoisto kierto- ja jälkitäyttövedestä tyhjiötilassa erityisessä ilmatiiviissä vacusplit-astiassa VG. vacusplit-ilmanpoiston käynnistys tapahtuu pumpun P ja ylivuotoventtiilin V avulla. Pyörrevaikutusta hyödyntävän dynaamisen suihkutuksen ansiosta Vento pystyy erottamaan kaasun ja veden lähes täydellisesti toisistaan. Ilmanpoiston voi keskeyttää määräajoiksi kohdasta menu - Parametri. Käytettävissä ovat seuraavat ilmanpoisto-ohjelmat: eco-interval-käyttö käytettävissä on 2 versiota: Jaksottainen ilmanpoisto: pitää laitteiston kaasupitoisuuden jatkuvasti pienenä. Päivittäin useita lyhyitä jaksoja. Käynnistys automaattisesti käyttöönoton jälkeen. raincube (1.2) laskee ilmanpoiston keston järjestelmän koon perusteella. Jatkuva ilmanpoisto: laskee kiertoveden kaasupitoisuutta nopeasti. Valitaan raincube-yksiköstä kohdasta menu - Parametri. raincube (1.2) laskee ilmanpoiston keston järjestelmän koon perusteella. raincube (1.2) näyttää jäljellä olevan ajan (menu - Info). Jälkitäytön ilmanpoisto: pienentää jälkitäyttöveden kaasupitoisuutta. Käynnistyy automaattisesti jokaisen jälkitäyttökerran yhteydessä. Päivittäinen alipainetesti ilmatiiviyden varmistamiseksi.

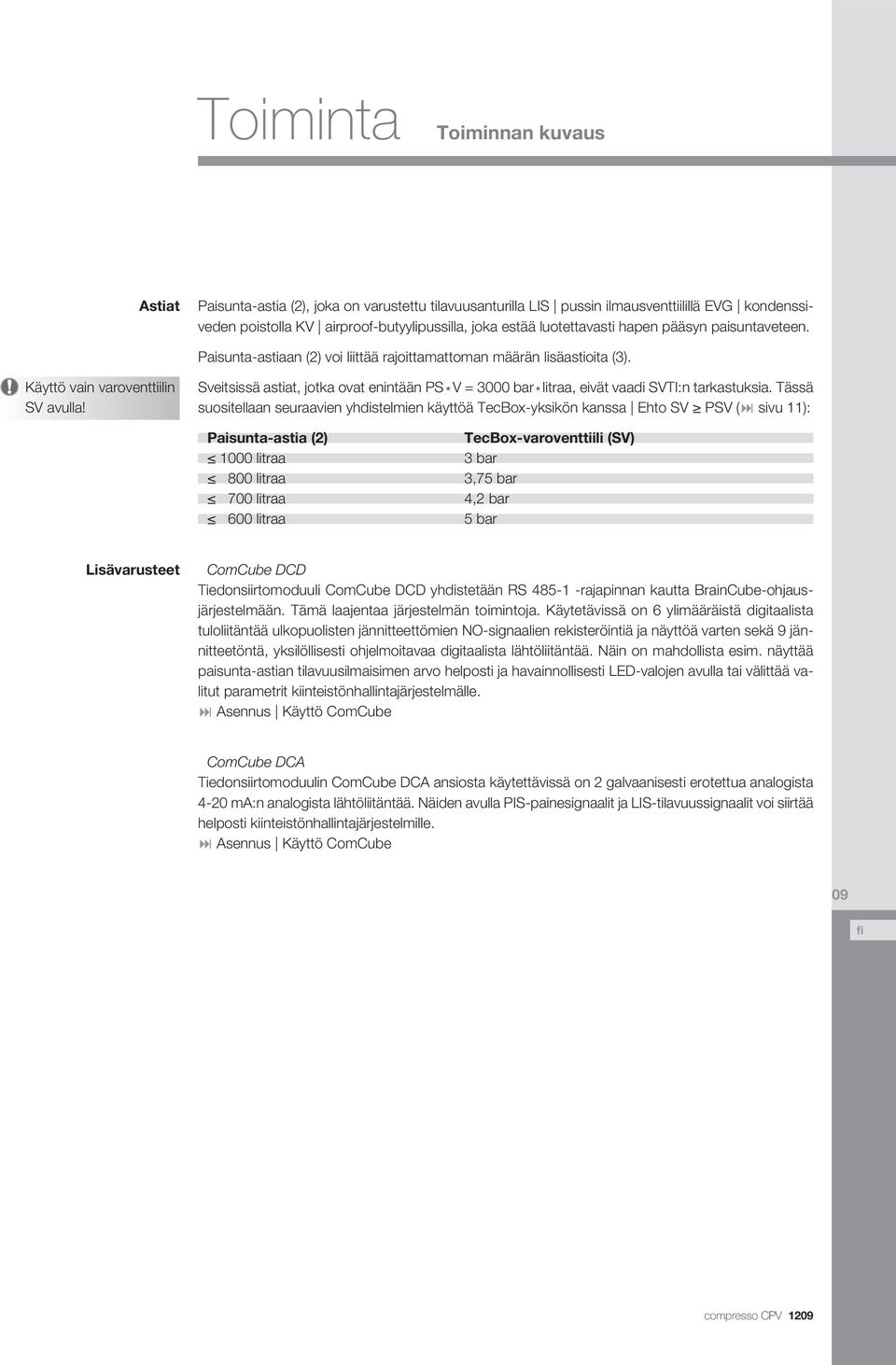

9 Toiminta Toiminnan kuvaus stiat Paisunta-astia (2), joka on varustettu tilavuusanturilla LIS pussin ilmausventtiilillä EVG kondenssiveden poistolla KV airproof-butyylipussilla, joka estää luotettavasti hapen pääsyn paisuntaveteen. Paisunta-astiaan (2) voi liittää rajoittamattoman määrän lisäastioita (3). Käyttö vain varoventtiilin SV avulla! Sveitsissä astiat, jotka ovat enintään PS * V = 3000 bar * litraa, eivät vaadi SVTI:n tarkastuksia. Tässä suositellaan seuraavien yhdistelmien käyttöä Tecox-yksikön kanssa Ehto SV PSV ( sivu 11): Paisunta-astia (2) 1000 litraa 800 litraa 700 litraa 600 litraa Tecox-varoventtiili (SV) 3 bar 3,75 bar 4,2 bar 5 bar Lisävarusteet ComCube DCD Tiedonsiirtomoduuli ComCube DCD yhdistetään RS rajapinnan kautta raincube-ohjausjärjestelmään. Tämä laajentaa järjestelmän toimintoja. Käytetävissä on 6 ylimääräistä digitaalista tuloliitäntää ulkopuolisten jännitteettömien NO-signaalien rekisteröintiä ja näyttöä varten sekä 9 jännitteetöntä, yksilöllisesti ohjelmoitavaa digitaalista lähtöliitäntää. Näin on mahdollista esim. näyttää paisunta-astian tilavuusilmaisimen arvo helposti ja havainnollisesti LED-valojen avulla tai välittää valitut parametrit kiinteistönhallintajärjestelmälle. sennus Käyttö ComCube ComCube DC Tiedonsiirtomoduulin ComCube DC ansiosta käytettävissä on 2 galvaanisesti erotettua analogista 4-20 m:n analogista lähtöliitäntää. Näiden avulla PIS-painesignaalit ja LIS-tilavuussignaalit voi siirtää helposti kiinteistönhallintajärjestelmille. sennus Käyttö ComCube 09

10 Toiminta raincube-ohjaus Älykäs raincube-ohjausjärjestelmä varmistaa turvallisen käytön. Toiminta Valvoo kaikkia prosesseja, säätää omaa toimintaansa muistitoiminnon perusteella, itseselittävä, käyttöä helpottava valikko-ohjaus Näppäinlukko estää laitteen luvattoman käytön kytkeytyy joko automaattisesti 30 minuutin kuluttua tai manuaalisen lukituksen perusteella. silentrun-käyttö, käynniltään poikkeuksellisen tasainen merkkikompressori. Jälkitäytön valvonta llsafe, tarkastaa määrän, ajan ja taajuuden. Kierto- tai jälkitäyttöveden ruiskuttamalla tapahtuva vacusplit-ilmanpoisto. push tietojen vahvistus, haku scroll tietojen valinta, muuttaminen escape Takaisin Näppäinlukko Paina 5 s, kunnes näytössä on. Lukko kytkeytyy jälleen pois päältä, mikäli näppäintä painetaan uudelleen (5 s). menu Päävalikko auto Paineenpito, Jälkitäyttö, Ilmanpoisto standby Lepotila, vain näyttö käytössä check Toimintatarkastus, Huolto-ohjeet 10 min P0 Paine max PSV Täyttömäärä 0 % 100 % naloginen näyttö Näytetään vain, jos lukema on sallitulla alueella välillä min ja max. Näytön valaisu Valaistus sammuu 60 s:n kuluttua viimeistä ohjaustoimenpiteestä. Päällekytkentä vieritystoiminnon scroll avulla. Viestirivi 1 Laitteen tyyppi, Tämänhetkinen valikon kohta Tilarivi Pumppu P1, Kompressori K2, Venttiili V1, V2, Jälkitäyttö NS (mikäli käytössä) Viestirivi 2 Käyttötila, Uusin ilmoitus

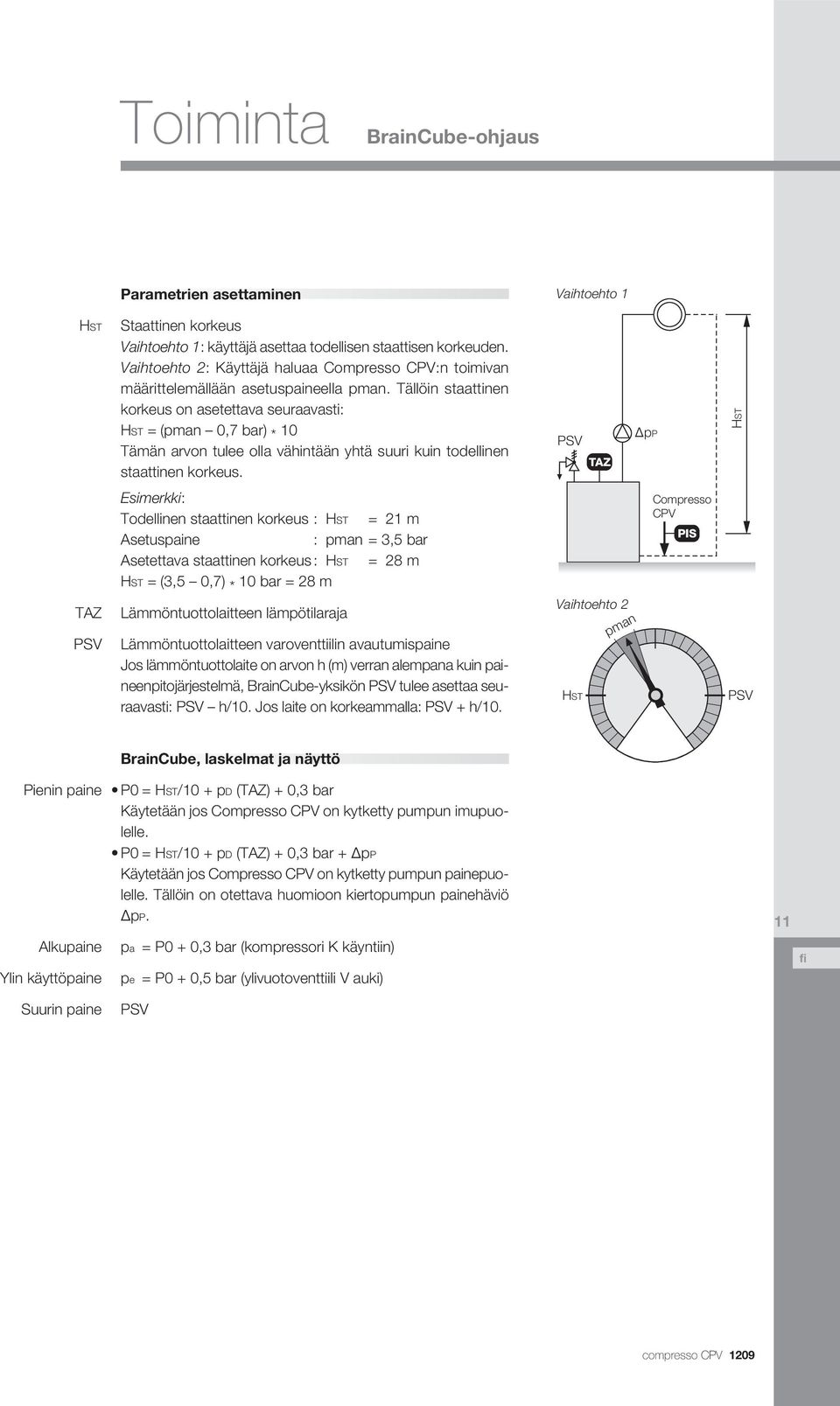

11 Toiminta raincube-ohjaus Parametrien asettaminen Vaihtoehto 1 HST Staattinen korkeus Vaihtoehto 1: käyttäjä asettaa todellisen staattisen korkeuden. Vaihtoehto 2: Käyttäjä haluaa Compresso CPV:n toimivan määrittelemällään asetuspaineella pman. Tällöin staattinen korkeus on asetettava seuraavasti: HST = (pman 0,7 bar) * 10 Tämän arvon tulee olla vähintään yhtä suuri kuin todellinen staattinen korkeus. PSV TZ ΔpP HST Esimerkki: Todellinen staattinen korkeus : HST = 21 m setuspaine : pman = 3,5 bar setettava staattinen korkeus : HST = 28 m HST = (3,5 0,7) * 10 bar = 28 m Compresso CPV PIS TZ PSV Lämmöntuottolaitteen lämpötilaraja Lämmöntuottolaitteen varoventtiilin avautumispaine Jos lämmöntuottolaite on arvon h (m) verran alempana kuin paineenpitojärjestelmä, raincube-yksikön PSV tulee asettaa seuraavasti: PSV h/10. Jos laite on korkeammalla: PSV + h/10. Vaihtoehto 2 HST pman PSV raincube, laskelmat ja näyttö Pienin paine lkupaine Ylin käyttöpaine P0 = HST/10 + pd (TZ) + 0,3 bar Käytetään jos Compresso CPV on kytketty pumpun imupuolelle. P0 = HST/10 + pd (TZ) + 0,3 bar + ΔpP Käytetään jos Compresso CPV on kytketty pumpun painepuolelle. Tällöin on otettava huomioon kiertopumpun painehäviö ΔpP. pa = P0 + 0,3 bar (kompressori K käyntiin) pe = P0 + 0,5 bar (ylivuotoventtiili V auki) 11 Suurin paine PSV

12 Toiminta raincube-ohjaus 12 Valikon kohdan «Käyttöönotto» voi poistaa pysyvästi näytöstä. Siten voidaan ehkäistä luvaton puuttuminen laitteen toimintaan. Kohdan voi palauttaa näyttöön samalla tavalla: 1. Paina painiketta menu. 2. Paina painiketta esc ja pidä sitä painettuna, kunnes näytössä ovat numerot 000 (ylhäällä vasemmalla viestirivillä 1). 3. Pidä painiketta esc edelleen painettuna ja syötä vieritystoiminnon scroll avulla numerot 423 (4x oikealle, 2x vasemmalle, 3x oikealle). 4. Vapauta painike esc. sivu 21 utomaattinen alipainetesti Manuaalinen kytkentä Manuaalinen kytkentä Päällekytkentä Poiskytkentä Testaus Tyyppikilven perusteella tkuvan ilmanpoiston toiminta-aikaa jäljellä sivu 11 Tämänhetkinen paine vacusplit-astiassa VG Viimeiset 20 ilmoitusta Peruskielet: de, en, fr, nl Jatkuva tai jaksottainen ilmanpoisto sivu 13 Ei ilmanpoistoa menu Valittuja sovelluksia Päävalikko Käyttöönotto Tarkistus Parametri Info 423 MSX Rinnankäyttöä koskevia tietoja *** * Master-slave-rinnankäyttö. ** Erilliskäyttö, esim. Vento. Käyttöönotto Tarkistus Tiiveys Tarkist. pumput/ventt. Lähtöjen tarkistus Jälkisyöttö Hydraulinen säätö P1 Näytön tarkistus Info Tyyppi Compresso CPV.1 Versio V3.10 Paisunta-astia 200 l Ilmanpoiston kesto 21 h Vähimm. paine P0 1.8 bar lkupaine Pa 2.1 bar Loppupaine Pe 2.3 bar Paine VG -0.8 bar Näytä ilmoitukset Näytä käyttöönotto Parametri Kielen valinta Päivämäärä Kellonaika 15:38 Staatt. kork HST 15 mws Lämpöt. raj. TZ <100 C Varoventt. PSV 3.0 bar Ilmaus Jatkuva Jälkisyötön määrä Lähtö 1 Lähtö 2 Yöpysäytys alkaa 20:00 Yöpysäytys päättyy 08:00 lipain. tarkistus Kontrasti 120 6), 9) 9) 9) 9) 9) 8) 1) 10) raincube 1, tässä: M = master * raincube 2, tässä: S = slave * raincube 3, tässä: = stand alone ** raincube 4, tässä: X = ei liitettynä *** Jos RS liitännän kaapelointi on suoritettu oikein ( sivut 19 20) ja signaali on vakaa, esim. kirjaimet MSX ovat jatkuvasti näytössä. Jos näytössä ovat vuorotellen esim. kirjaimet MSX ja SSX tai XXXX, rajapinnan signaali ei ole vakaa ja se on tarkistettava. 1) Perusasetus: Lähtö 1 = hälytykset Lähtö 2 = M01 Min. paine. 2) Ulkopuolisen jälkitäyttöyksikön ohjaus. 3) kytkentäkaavio sivulla 20, kytkee valinnan tapauksessa lähdön toiminnan käänteiseksi (NO NC). 4) Tällä on merkitystä vain, jos «jälkisyöttö on toiminnassa». 5) Ilmoitusten M27, M28, M30,... esiintyessä ota yhteyttä T Hydronics asiakaspalveluun. Laitteen elektroniset osat saattavat olla vioittuneet, eikä laite välttämättä toimi oikein. Jos ilmoitus M29 esiintyy ensikäynnistyksen yhteydessä tai parametrejä syöttäessä, laitteessa ei ole tällöin vikaa ja M29 ilmoitus voidaan poistaa. Kuitenkin jos M29 esiintyy normaalin käytön yhteydessä, voi se tarkoittaa vikaa elektronisissa osissa, jolloin laite ei toimi oikein. Ota yhteyttä T Hydronics asiakaspalveluun. 6) start alipainetestin käynnistys, on alipainetesti käynnissä, odota hetki, ok alipainetesti päättynyt onnistuneesti, M24 alipainetesti epäonnistunut, vacusplit-ilmanpoistimen tarkastus ja tarvittaessa vaihto. 7) raincuben laskema suurin jälkitäyttömäärä on ylittynyt. Laitteisto saattaa altistua korroosiolle. Vuodot on poistettava laitteistosta. 8) Näyttö: - Jälkitäytön kokonaismäärä. - Sallittu jälkitäyttömäärä valvonta-ajanjaksona (tehdasasetus: 12 kuukautta). Jos määrä ylittyy, annetaan M14 ilmoitus. - Jälkitäyttömäärä valvonta-ajanjaksoon kuuluvina kuukausina tähän päivään saakka. Huomaa: valvonta-ajanjakson aikana sallittua jälkitäyttömäärää voi muuttaa manuaalisesti. Jos asetus on 0 litraa, rain- Cube laskee ja asettaa optimaalisen arvon. Huomio! Mikäli asetettava arvo on suuri, laitteisto aiheutuu korroosiovaara. 9) Ei käytettävissä, mikäli näppäinlukko on käytössä sivu 10 10) Jos asetettava päivämäärä on tulevaisuudessa, kaikkien automaattisten tiiviystarkastusten toiminta estyy. Compresso CPV:n sisään tunkeutuvan ilman tunnistus lakkaa toimimasta (M24 sivu 13). Huomio! Laitteisto saattaa altistua korroosiolle. 11) Tarkasta päivämäärä ja kellonaika. Muuta asetusta tarvittaessa. Valittuna, lähtö kytkeytyy ilmoituksen esiintyessä. Ei valittuna. x Lähtöliitäntä kytkeytyy ilmoituksen esiintyessä, ei muutettavissa.

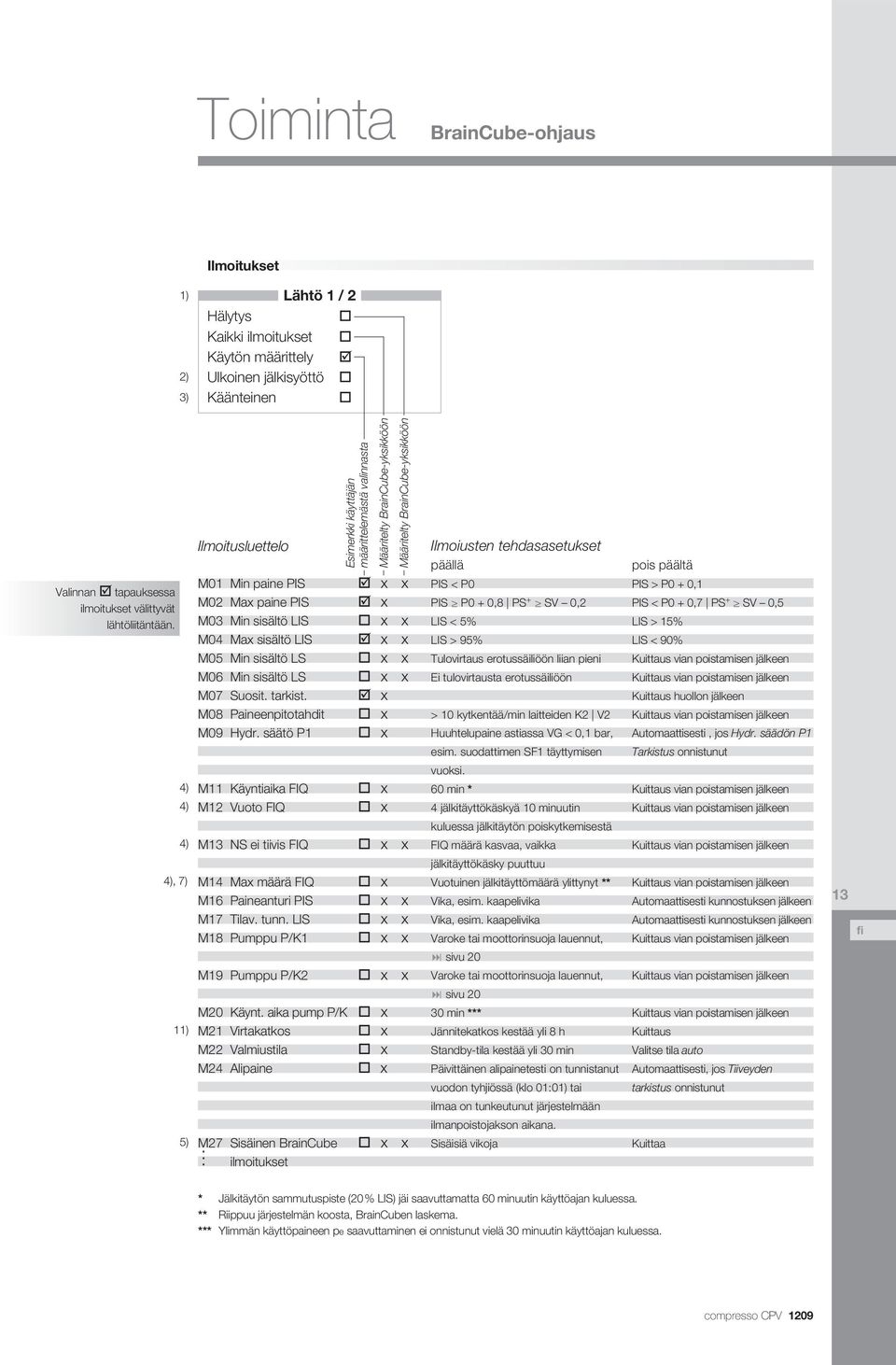

13 Toiminta raincube-ohjaus Ilmoitukset 1) 2) 3) Lähtö 1 / 2 Hälytys Kaikki ilmoitukset Käytön määrittely Ulkoinen jälkisyöttö Käänteinen Valinnan tapauksessa ilmoitukset välittyvät lähtöliitäntään. 4) Ilmoitusluettelo M01 Min paine PIS M02 Max paine PIS M03 Min sisältö LIS M04 Max sisältö LIS M05 Min sisältö LS M06 Min sisältö LS M07 Suosit. tarkist. M08 Paineenpitotahdit M09 Hydr. säätö P1 4) M11 Käyntiaika FIQ 4) M12 Vuoto FIQ M13 NS ei tiivis FIQ 4), 7) M14 Max määrä FIQ M16 Paineanturi PIS M17 Tilav. tunn. LIS M18 Pumppu P/K1 11) M19 Pumppu P/K2 x x x x x x x x x x x x x x x x x x x x x x x x x x x M20 Käynt. aika pump P/K x M21 Virtakatkos x M22 Valmiustila x M24 lipaine x 5) M27 Sisäinen raincube. ilmoitukset Esimerkki käyttäjän määrittelemästä valinnasta Määritelty raincube-yksikköön Määritelty raincube-yksikköön x x Ilmoiusten tehdasasetukset päällä PIS < P0 PIS P0 + 0,8 PS + SV 0,2 LIS < 5% LIS > 95% Tulovirtaus erotussäiliöön liian pieni Ei tulovirtausta erotussäiliöön > 10 kytkentää/min laitteiden K2 V2 Huuhtelupaine astiassa VG < 0,1 bar, esim. suodattimen SF1 täyttymisen vuoksi. 60 min * 4 jälkitäyttökäskyä 10 minuutin kuluessa jälkitäytön poiskytkemisestä FIQ määrä kasvaa, vaikka jälkitäyttökäsky puuttuu Vuotuinen jälkitäyttömäärä ylittynyt ** Vika, esim. kaapelivika Vika, esim. kaapelivika Varoke tai moottorinsuoja lauennut, sivu 20 Varoke tai moottorinsuoja lauennut, sivu min *** Jännitekatkos kestää yli 8 h Standby-tila kestää yli 30 min Päivittäinen alipainetesti on tunnistanut vuodon tyhjiössä (klo 01:01) tai ilmaa on tunkeutunut järjestelmään ilmanpoistojakson aikana. Sisäisiä vikoja pois päältä PIS > P0 + 0,1 PIS < P0 + 0,7 PS + SV 0,5 LIS > 15% LIS < 90% Kuittaus vian poistamisen jälkeen Kuittaus vian poistamisen jälkeen Kuittaus huollon jälkeen Kuittaus vian poistamisen jälkeen utomaattisesti, jos Hydr. säädön P1 Tarkistus onnistunut Kuittaus vian poistamisen jälkeen Kuittaus vian poistamisen jälkeen Kuittaus vian poistamisen jälkeen Kuittaus vian poistamisen jälkeen utomaattisesti kunnostuksen jälkeen utomaattisesti kunnostuksen jälkeen Kuittaus vian poistamisen jälkeen Kuittaus vian poistamisen jälkeen Kuittaus vian poistamisen jälkeen Kuittaus Valitse tila auto utomaattisesti, jos Tiiveyden tarkistus onnistunut Kuittaa 13 * Jälkitäytön sammutuspiste (20 % LIS) jäi saavuttamatta 60 minuutin käyttöajan kuluessa. ** Riippuu järjestelmän koosta, raincuben laskema. *** Ylimmän käyttöpaineen pe saavuttaminen ei onnistunut vielä 30 minuutin käyttöajan kuluessa.

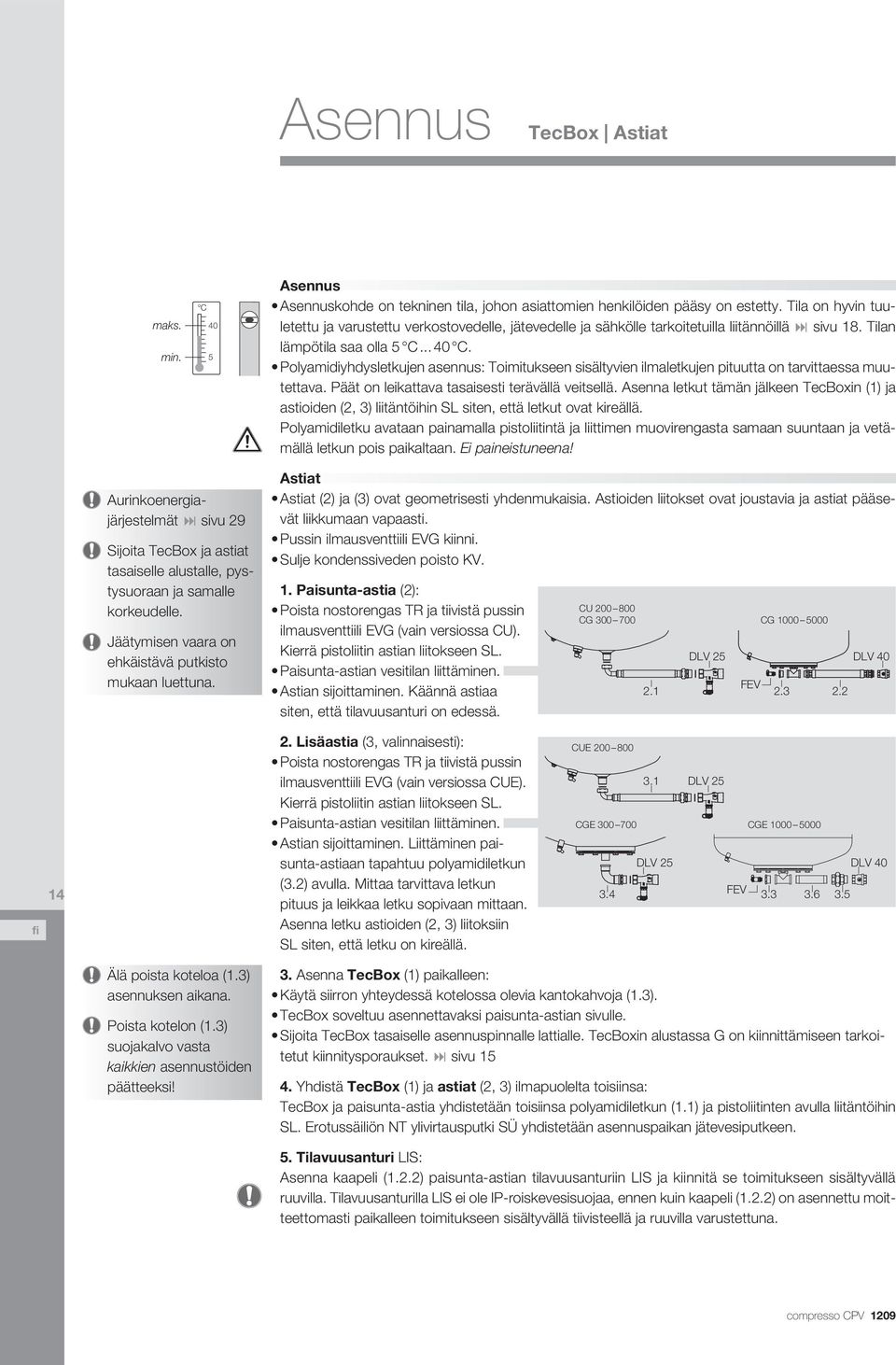

14 sennus Tecox stiat maks. min. C 40 5 sennus sennuskohde on tekninen tila, johon asiattomien henkilöiden pääsy on estetty. Tila on hyvin tuuletettu ja varustettu verkostovedelle, jätevedelle ja sähkölle tarkoitetuilla liitännöillä sivu 18. Tilan lämpötila saa olla 5 C C. Polyamidiyhdysletkujen asennus: Toimitukseen sisältyvien ilmaletkujen pituutta on tarvittaessa muutettava. Päät on leikattava tasaisesti terävällä veitsellä. senna letkut tämän jälkeen Tecoxin (1) ja astioiden (2, 3) liitäntöihin SL siten, että letkut ovat kireällä. Polyamidiletku avataan painamalla pistoliitintä ja liittimen muovirengasta samaan suuntaan ja vetämällä letkun pois paikaltaan. Ei paineistuneena! urinkoenergiajärjestelmät sivu 29 Sijoita Tecox ja astiat tasaiselle alustalle, pystysuoraan ja samalle korkeudelle. Jäätymisen vaara on ehkäistävä putkisto mukaan luettuna. stiat stiat (2) ja (3) ovat geometrisesti yhdenmukaisia. stioiden liitokset ovat joustavia ja astiat pääsevät liikkumaan vapaasti. Pussin ilmausventtiili EVG kiinni. Sulje kondenssiveden poisto KV. 1. Paisunta-astia (2): Poista nostorengas TR ja tiivistä pussin ilmausventtiili EVG (vain versiossa CU). Kierrä pistoliitin astian liitokseen SL. Paisunta-astian vesitilan liittäminen. stian sijoittaminen. Käännä astiaa siten, että tilavuusanturi on edessä. CU CG FEV CG DLV 25 DLV Lisäastia (3, valinnaisesti): Poista nostorengas TR ja tiivistä pussin ilmausventtiili EVG (vain versiossa CUE). Kierrä pistoliitin astian liitokseen SL. Paisunta-astian vesitilan liittäminen. stian sijoittaminen. Liittäminen paisunta-astiaan tapahtuu polyamidiletkun (3.2) avulla. Mittaa tarvittava letkun pituus ja leikkaa letku sopivaan mittaan. senna letku astioiden (2, 3) liitoksiin SL siten, että letku on kireällä. CUE CGE DLV DLV 25 CGE FEV DLV 40 Älä poista koteloa (1.3) asennuksen aikana. Poista kotelon (1.3) suojakalvo vasta kaikkien asennustöiden päätteeksi! 3. senna Tecox (1) paikalleen: Käytä siirron yhteydessä kotelossa olevia kantokahvoja (1.3). Tecox soveltuu asennettavaksi paisunta-astian sivulle. Sijoita Tecox tasaiselle asennuspinnalle lattialle. Tecoxin alustassa G on kiinnittämiseen tarkoitetut kiinnitysporaukset. sivu Yhdistä Tecox (1) ja astiat (2, 3) ilmapuolelta toisiinsa: Tecox ja paisunta-astia yhdistetään toisiinsa polyamidiletkun (1.1) ja pistoliitinten avulla liitäntöihin SL. Erotussäiliön NT ylivirtausputki SÜ yhdistetään asennuspaikan jätevesiputkeen. 5. Tilavuusanturi LIS: senna kaapeli (1.2.2) paisunta-astian tilavuusanturiin LIS ja kiinnitä se toimitukseen sisältyvällä ruuvilla. Tilavuusanturilla LIS ei ole IP-roiskevesisuojaa, ennen kuin kaapeli (1.2.2) on asennettu moitteettomasti paikalleen toimitukseen sisältyvällä tiivisteellä ja ruuvilla varustettuna.

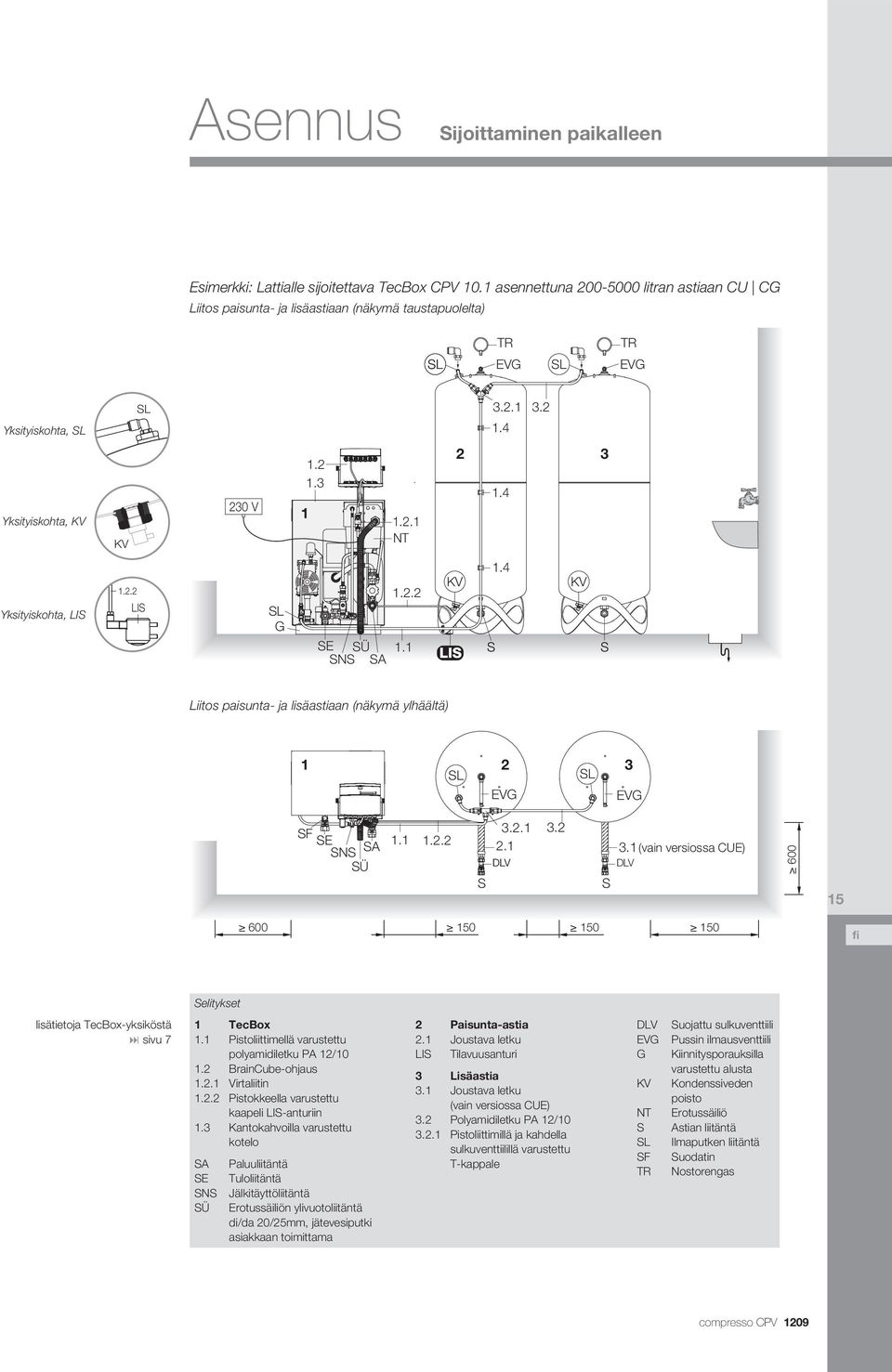

15 sennus Sijoittaminen paikalleen Esimerkki: Lattialle sijoitettava Tecox CPV 10.1 asennettuna litran astiaan CU CG Liitos paisunta- ja lisäastiaan (näkymä taustapuolelta) SL TR EVG SL TR EVG Yksityiskohta, SL SL Yksityiskohta, KV KV 230 V NT Yksityiskohta, LIS LIS SL G SE SÜ SNS S KV LIS 1.4 KV Liitos paisunta- ja lisäastiaan (näkymä ylhäältä) 1 SL 2 3 SL EVG EVG SF SE SNS S SÜ S (vain versiossa CUE) DLV DLV S Selitykset lisätietoja Tecox-yksiköstä sivu 7 1 Tecox 1.1 Pistoliittimellä varustettu polyamidiletku P 12/ raincube-ohjaus Virtaliitin Pistokkeella varustettu kaapeli LIS-anturiin 1.3 Kantokahvoilla varustettu kotelo S Paluuliitäntä SE Tuloliitäntä SNS Jälkitäyttöliitäntä SÜ Erotussäiliön ylivuotoliitäntä di/da 20/25mm, jätevesiputki asiakkaan toimittama 2 Paisunta-astia 2.1 Joustava letku LIS Tilavuusanturi 3 Lisäastia 3.1 Joustava letku (vain versiossa CUE) 3.2 Polyamidiletku P 12/ Pistoliittimillä ja kahdella sulkuventtiilillä varustettu T-kappale DLV EVG G KV NT S SL SF TR Suojattu sulkuventtiili Pussin ilmausventtiili Kiinnitysporauksilla varustettu alusta Kondenssiveden poisto Erotussäiliö stian liitäntä Ilmaputken liitäntä Suodatin Nostorengas

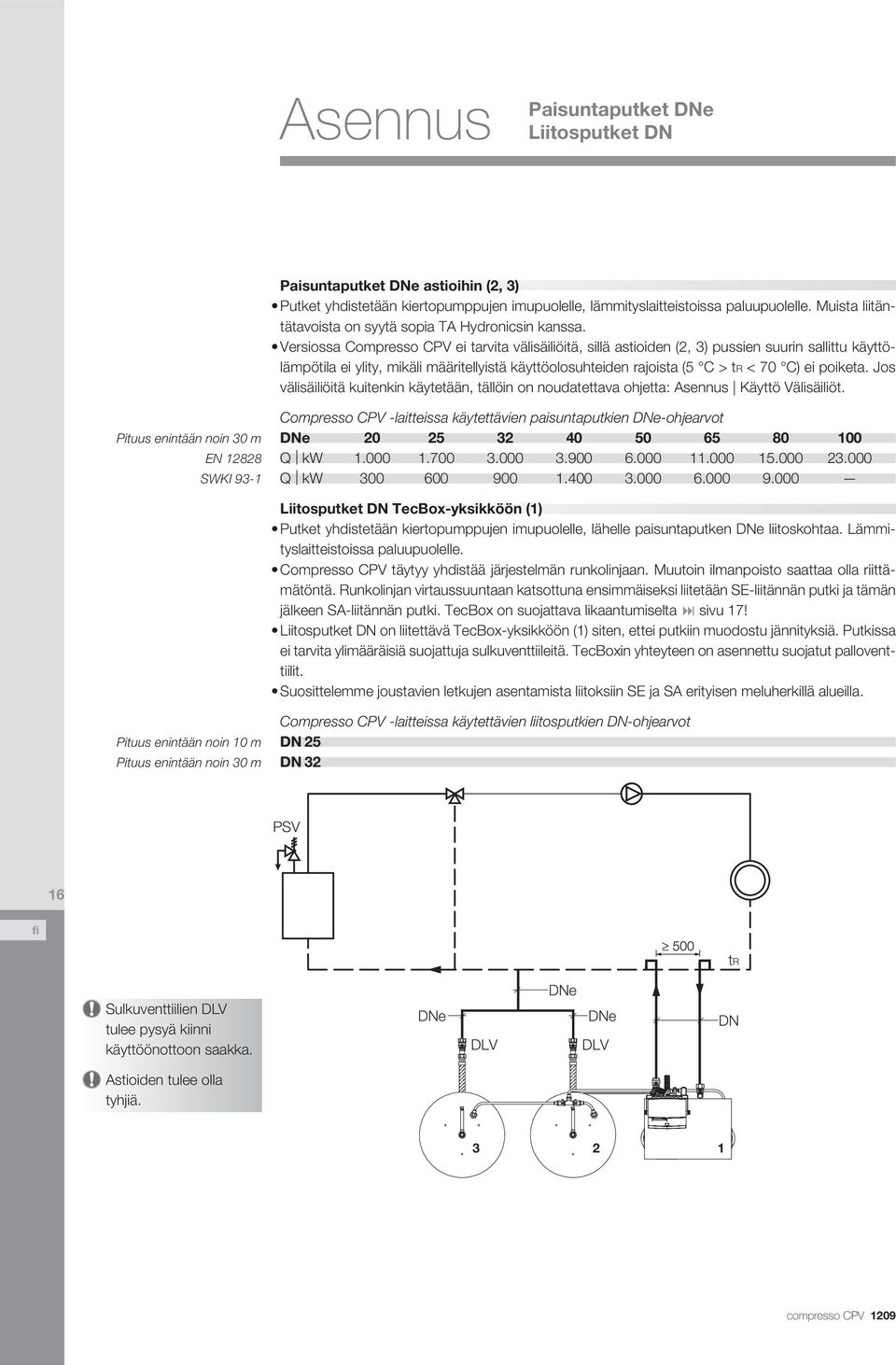

16 sennus Paisuntaputket DNe Liitosputket DN Paisuntaputket DNe astioihin (2, 3) Putket yhdistetään kiertopumppujen imupuolelle, lämmityslaitteistoissa paluupuolelle. Muista liitäntätavoista on syytä sopia T Hydronicsin kanssa. Versiossa Compresso CPV ei tarvita välisäiliöitä, sillä astioiden (2, 3) pussien suurin sallittu käyttölämpötila ei ylity, mikäli määritellyistä käyttöolosuhteiden rajoista (5 C > tr < 70 C) ei poiketa. Jos välisäiliöitä kuitenkin käytetään, tällöin on noudatettava ohjetta: sennus Käyttö Välisäiliöt. Pituus enintään noin 30 m EN SWKI 93-1 Compresso CPV -laitteissa käytettävien paisuntaputkien DNe-ohjearvot DNe Q kw Q kw Liitosputket DN Tecox-yksikköön (1) Putket yhdistetään kiertopumppujen imupuolelle, lähelle paisuntaputken DNe liitoskohtaa. Lämmityslaitteistoissa paluupuolelle. Compresso CPV täytyy yhdistää järjestelmän runkolinjaan. Muutoin ilmanpoisto saattaa olla riittämätöntä. Runkolinjan virtaussuuntaan katsottuna ensimmäiseksi liitetään SE-liitännän putki ja tämän jälkeen S-liitännän putki. Tecox on suojattava likaantumiselta sivu 17! Liitosputket DN on liitettävä Tecox-yksikköön (1) siten, ettei putkiin muodostu jännityksiä. Putkissa ei tarvita ylimääräisiä suojattuja sulkuventtiileitä. Tecoxin yhteyteen on asennettu suojatut palloventtiilit. Suosittelemme joustavien letkujen asentamista liitoksiin SE ja S erityisen meluherkillä alueilla. Pituus enintään noin 10 m Pituus enintään noin 30 m Compresso CPV -laitteissa käytettävien liitosputkien DN-ohjearvot DN 25 DN 32 PSV 16 tr Sulkuventtiilien DLV tulee pysyä kiinni käyttöönottoon saakka. DNe DLV DNe DNe DLV DN stioiden tulee olla tyhjiä

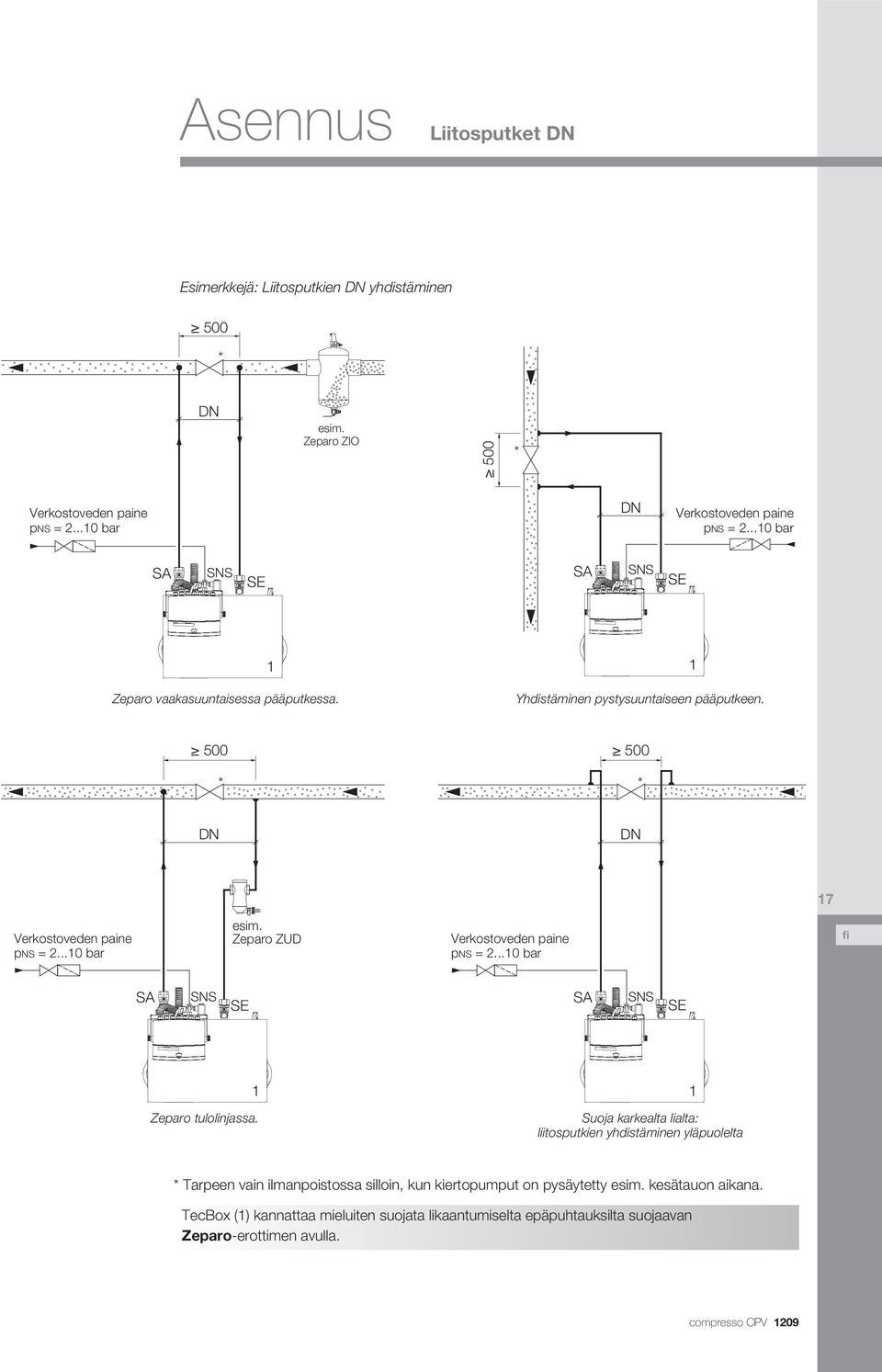

17 sennus Liitosputket DN Esimerkkejä: Liitosputkien DN yhdistäminen 500 * DN esim. Zeparo ZIO 500 * Verkostoveden paine pns = bar DN Verkostoveden paine pns = bar S SNS SE S SNS SE Zeparo vaakasuuntaisessa pääputkessa. 1 Yhdistäminen pystysuuntaiseen pääputkeen * 500 * DN DN 17 Verkostoveden paine pns = bar esim. Zeparo ZUD Verkostoveden paine pns = bar S SNS SE S SNS SE 1 Zeparo tulolinjassa. Suoja karkealta lialta: liitosputkien yhdistäminen yläpuolelta 1 * Tarpeen vain ilmanpoistossa silloin, kun kiertopumput on pysäytetty esim. kesätauon aikana. Tecox (1) kannattaa mieluiten suojata likaantumiselta epäpuhtauksilta suojaavan Zeparo-erottimen avulla.

18 sennus Sähkökytkentä Sähköliitännän saa kytkeä vain tehtävään valtuutettu ja pätevä ammattihenkilö voimassa olevia paikallisia määräyksiä noudattaen. raincube on varustettu virtaliittimellä (1.2.1). Laite kytkeytyy päälle heti, kun liitin asennetaan paikalleen. Edellytykset Jännite on katkaistava laitteistosta ennen työskentelyn aloittamista irrottamalla virtaliitin (1.2.1). Mahdollinen ulkoinen jännite lähtöliitäntöihin 1/2 on kytkettävä pois päältä. Älä liitä laitetta lämmitysjärjestelmän hätäkatkaisimiin! Verkkojännitteelle asetettavat vaatimukset: Kytkentäjännite U : 230 V, 50 Hz, Kuorma P : Tekniset tiedot sivulla 29, Suojalaitteet asennuspaikassa : 16, FI-suojakytkimet; maakohtaisia määräyksiä tulee noudattaa, Mikäli käyttö tapahtuu asuinrakennuksissa, valmistaja suosittelee tavanomaisen verkkosuotimen asentamista haaroitusrasiaan. Liitännät raincuben taustaseinämässä C C : Lataa laitteeeseen ohjelmiston ja kielien päivitykset erikoisadapterin avulla. Saatavissa vain T Hydronics-asiakaspalvelun kautta! C D C D Liitännät, 230 V:n kytkentäkotelo - kansi 1 Jännitteettömät lähtöliitännät 1/2. Liitännät, SELV-kytkentäkotelo - kansi 2 RS sivut 19 20, Tarkasta varokkeet F200 ja F201 (10 T 5 20) ilmoitusten M18, M19 tapauksessa. Vaihda varokkeet tarvittaessa. 18 Kytkentäkotelo SELV Kannen 2 avaaminen: 1. vaa kansi vaa 4 Torx-ruuvia (C). 3. Vedä kantta 2 varovasti muutaman senttimetrin verran eteenpäin, kunnes näytön ja näppäimistön nauhakaapeleiden liittimiin pääsee käsiksi. 4. Käännä liitinten «20 Näyttö» ja «14 Näppäimistö» pidike ulospäin. 5. Poista kansi 2 vetämällä sitä varovasti eteenpäin. 230 V:n kytkentäkotelo Kannen 1 avaaminen: vaa 2 Torx-ruuvia (D) ja vedä kansi etukautta varovasti pois paikaltaan. Kannen 2 sulkeminen: 1. senna näytön ja näppäimistön nauhakaapeleiden liittimet niille tarkoitettuihin liitinpaikkoihin «20 Näyttö» ja «14 Näppäimistö» ja käännä liitinten pidikkeet sisään. 2. Työnnä kansi kotelon ohjausuriin ja kiinnitä kansi ruuveilla (C). Kannen 1 sulkeminen: Kannen 2 tulee olla kiinni. Työnnä kansi 1 kotelon ohjausuriin ja kiinnitä kansi ruuveilla (D). Verkkoliitäntä virtaliittimen kautta Vedä virtaliitin (1.2.1) pois paikaltaan ja avaa ruuvit. Kytke navat PE, N, L merkinnöillä varustettuihin liitäntöihin ja kierrä virtaliittimen ruuvit jälleen kiinni. senna virtaliitin (1.2.1) takaisin paikalleen vasta käyttöönoton yhteydessä. Estä asiakkaan toimittaman virtaliittimeen (1.2.1) kulkevan kaapelin tahaton irtoaminen kiinnittämällä kaapeli kaapelisiteillä asennustelineeseen.

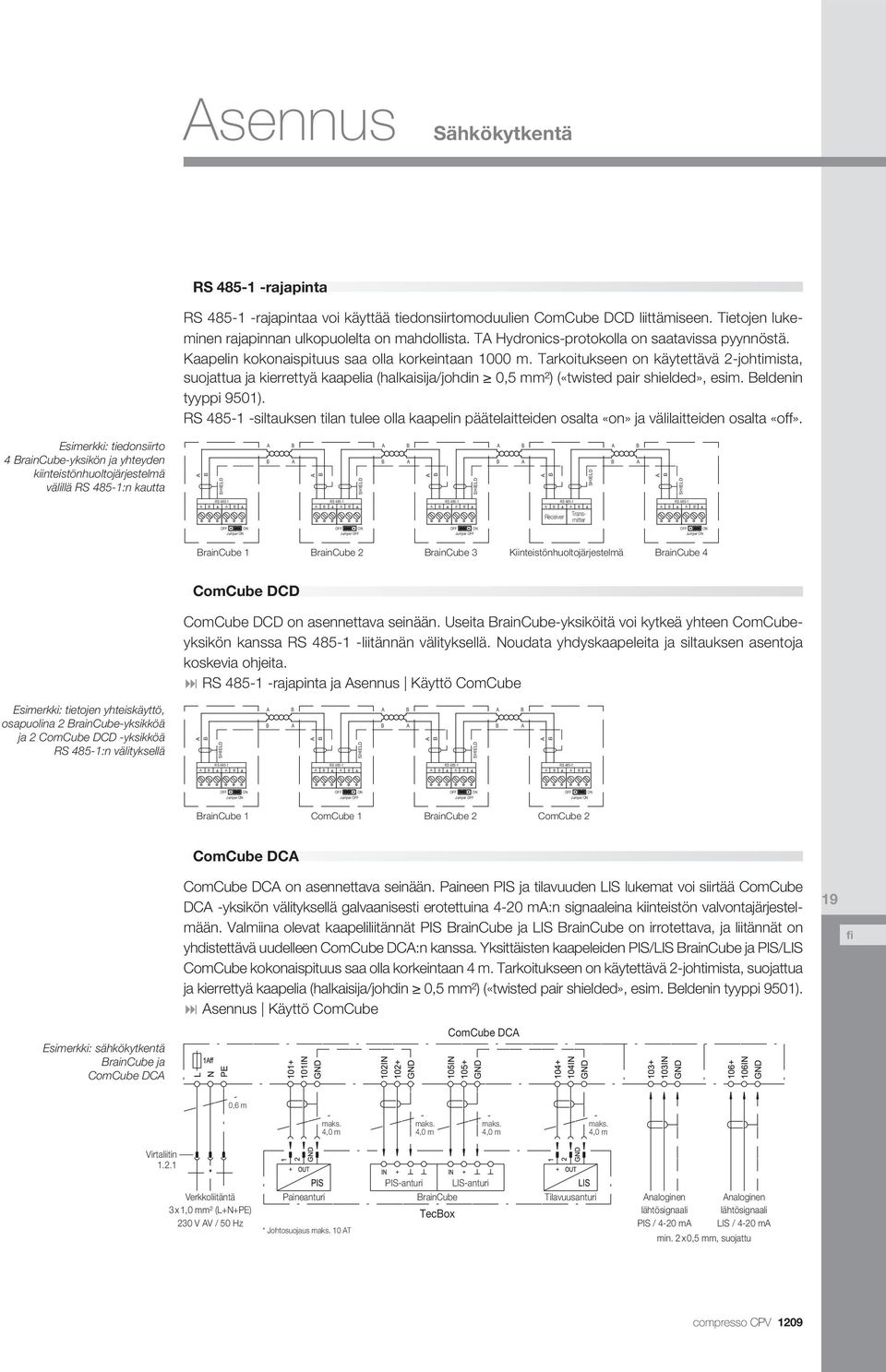

19 sennus Sähkökytkentä RS rajapinta RS rajapintaa voi käyttää tiedonsiirtomoduulien ComCube DCD liittämiseen. Tietojen lukeminen rajapinnan ulkopuolelta on mahdollista. T Hydronics-protokolla on saatavissa pyynnöstä. Kaapelin kokonaispituus saa olla korkeintaan 1000 m. Tarkoitukseen on käytettävä 2-johtimista, suojattua ja kierrettyä kaapelia (halkaisija/johdin 0,5 mm²) («twisted pair shielded», esim. eldenin tyyppi 9501). RS siltauksen tilan tulee olla kaapelin päätelaitteiden osalta «on» ja välilaitteiden osalta «off». Esimerkki: tiedonsiirto 4 raincube-yksikön ja yhteyden kiinteistönhuoltojärjestelmä välillä RS 485-1:n kautta SHIELD SHIELD SHIELD SHIELD SHIELD RS RS RS RS RS ` ` ` ` ` ` ` ` ` ` Receiver Transmitter OFF ON OFF ON OFF ON OFF ON Jumper ON Jumper OFF Jumper OFF Jumper ON raincube 1 raincube 2 raincube 3 Kiinteistönhuoltojärjestelmä raincube 4 ComCube DCD ComCube DCD on asennettava seinään. Useita raincube-yksiköitä voi kytkeä yhteen ComCubeyksikön kanssa RS liitännän välityksellä. Noudata yhdyskaapeleita ja siltauksen asentoja koskevia ohjeita. RS rajapinta ja sennus Käyttö ComCube Esimerkki: tietojen yhteiskäyttö, osapuolina 2 raincube-yksikköä ja 2 ComCube DCD -yksikköä RS 485-1:n välityksellä SHIELD SHIELD SHIELD RS RS RS RS ` ` ` ` ` ` ` ` OFF ON OFF ON OFF ON OFF ON Jumper ON Jumper OFF Jumper OFF Jumper ON raincube 1 ComCube 1 raincube 2 ComCube 2 ComCube DC ComCube DC on asennettava seinään. Paineen PIS ja tilavuuden LIS lukemat voi siirtää ComCube DC -yksikön välityksellä galvaanisesti erotettuina 4-20 m:n signaaleina kiinteistön valvontajärjestelmään. Valmiina olevat kaapeliliitännät PIS raincube ja LIS raincube on irrotettava, ja liitännät on yhdistettävä uudelleen ComCube DC:n kanssa. Yksittäisten kaapeleiden PIS/LIS raincube ja PIS/LIS ComCube kokonaispituus saa olla korkeintaan 4 m. Tarkoitukseen on käytettävä 2-johtimista, suojattua ja kierrettyä kaapelia (halkaisija/johdin 0,5 mm²) («twisted pair shielded», esim. eldenin tyyppi 9501). sennus Käyttö ComCube 19 Esimerkki: sähkökytkentä raincube ja ComCube DC ComCube DC 0,6 m maks. 4,0 m maks. 4,0 m maks. 4,0 m maks. 4,0 m Virtaliitin Verkkoliitäntä 3 x 1,0 mm² (L+N+PE) 230 V V / 50 Hz PIS-anturi LIS-anturi Paineanturi raincube Tilavuusanturi Tecox * Johtosuojaus maks. 10 T naloginen lähtösignaali PIS / 4-20 m naloginen lähtösignaali LIS / 4-20 m min. 2 x 0,5 mm, suojattu

20 sennus Kytkentäkaavio harmaana näkyvät liitännät = T Hydronicsin toimitussisältö 20 Painekytkin Maksimipaine PS + 2) 3) 2) Tilavuusanturi LIS Rajapinta RS Paineanturi PIS Kontaktivesimittari FIQ P P OUT + OUT 1 EI KÄYTÖSSÄ EI KÄYTÖSSÄ ` ` 1 SHIELD PE 1 2 SHIELD SHIELD EI VRUSTUKSESS EI VRUSTUKSESS SHIELD PE 1 2 EI KÄYTÖSSÄ EI KÄYTÖSSÄ ws br br ws br 1 2 DE D DE E DE F IN IN IN LIS PIS IN + RS ` ` IN + DE DE C IN IN DE IN OFF ON Siltaus RS Mittausyhde Näppäimistö 20 Näyttö Varoke F T / tyyppi: 5 x 20 Pumppu 1 Käytä vain ilmoitettuja varokkeita! Varoke F T / tyyppi: 5 x 20 Pumppu 2 Kotelon suojus alhaalla 12 5 POT1 POT2 MV UE2 L` N P/K2 L` N MV N L` N MV UE1 L` N P/K1 L` N NETZ L1 N C NO NC C NO gegn bl br gegn bl br gegn bl br gegn bl br gegn bl br PE N L Johdin-suojaus asiakkaan toimesta EI VRUSTUKSESS M 1~ EI VRUSTUKSESS EI VRUSTUKSESS M 1~ Lähtö 2 maks. 2 Lähtö 1 maks. 2 Virtaliitin Kohdennus kohdan menu - Parametri perusteella Ylivuotoventtiili V2 Kompressori K2 Jälkitäyttö NS Pumppu P1 Ylivuotoventtiili V1 Verkkoliitäntä 3 x 1,5 mm² Jälkitäyttöliitäntä Pot 1 VP VP 3 PI PI 9 L (VM P) (VM 0-P) (PL 1) NO 2 ST3 2 ST2 DEC in 4 pistoketta 2 C 3 ST3 3 ST2 DEC 3 pistoketta 2 NC 4 ST3 4 ST2 1ST3-3ST3 1ST2-3ST2 Liitäntä Liitäntä siltaus siltaus lähtö 2 lähtö 2 mahdollinen mahdollinen seta täyttöajaksi VP min, täyttöajaksi VP 3 «MITTEL» ja täyttöajaksi PI9L 1 min. 1) Vento VP E - uusi mallisarja vuodesta 2006 alkaen 2) Voidaan käyttää ComCube DC:n kanssa etänäyttöä varten sivu 19 3) RS rajapinta sivu 19 Kansi 1 kytkentäkotelo, 230 V Kansi 2 kytkentäkotelo, SELV

21 Käyttöönotto Suosittelemme jättämään ensimmäisen käyttöönoton T Hydronicsin asiakaspalvelun tehtäväksi. Käyttöönottopalvelut on tilattava erikseen, ja ne ovat maksullisia. Palvelujen hintatiedot on ilmoitettu maakohtaisessa esitteessä. Palvelujen laajuus vastaa tämän luvun sisältämiä kuvauksia. Edellytykset Luvussa «sennus» kuvatut toimenpiteet on suoritettu loppuun. Sähköt tulee olla kytketty. stiat ovat tyhjiä. Tarvittavat laitteet nopeaa täyttöä varten tulee olla saatavilla. Liitetty järjestelmä on toimintavalmiudessa, täytetty vedellä ja ilmattu. Liitosputkien DN ( sivut ) tulee olla huuhdeltu. Suodattimen SF ( sivut 6 7) samoin kuin Zeparo-yksikön ( sivu 17) tai asiakkaan toimittamien suodattimien liitosputkissa DN tulee olla puhdistettu. Selostavat ohjeet raincube:sta raincube selostaa itse kaikki käyttöönoton sisältyvät vaiheet ja prosessit. Noudata näitä ohjeita. Seuraavat ohjeet ovat luonteeltaan pelkästään täydentäviä tietoja. raincuben käynnistäminen senna virtaliitin (1.2.1) paikalleen. raincube on valmis otettavaksi käyttöön. Ensikäynniksen yhteydessä laitteen näyttöön tulee teksti «Welcome» (jos käyttäjä ei suorita mitään toimenpiteitä 4 minuutin kuluessa, laite siirtyy automaattisesti tilaan standby, jolloin näyttö on edelleen toiminnassa). Toimenpiteitä voi jatkaa kohdasta menu - Käyttöönotto. «Welcome» ensikäynnistyksen yhteydessä Welcome Käyttöönotto Laitteiston tarkistus Kielen, päivämäärän ja kellonajan asettaminen; Standardikielet: saksa, englanti, ranska, hollanti, muita kieliä saatavissa asiakkaan pyynnöstä. Tarkasta asennus. Järjestelm. parametrit seta haluamasi parametrit ( raincube sivuilla 10 11). raincube laskee laitteiston vähimmäispaineen P0 ja tähän perustuvat Tecoxin kytkentäpisteet. Järjestelmä tarkastaa varoventtiilin PSV avautumispaineen yhteensopivuuden. Pais.-astian kalibr. Paisunta-asian tulee olla tyhjä ja astian liitosten joustavia. stian tulee päästä liikkumaan vapaasti eikä astiaan saa kohdistua ylimääräistä kuormitusta! raincube antaa ehdotuksen astian koosta. Valitse astian todellinen koko tyyppikilven perusteella. Huomio! Erilaisten astiamallien vuoksi astian koko saattaa poiketa huomattavasti raincuben antamasta ehdotuksesta. 21 Paisunta-astian täyttö Täyttö käsin esim. tyhjennysventtiilien FEV avulla sivut 5 6, lämmityslaitteistoissa 30 %, jäähdytyslaitteistoissa 50 %. stioiden ilmausventtiilit EVG jäävät kiinni.

22 Käyttöönotto Käyttöönotto Hydraulinen säätö P1 Jälkisyöttö Käyttöönotto suoritetu standby tai auto Kompressori K2 ja ylivuotoventtiili V2 muodostavat paisunta-astioihin (2, 3) raincuben laskeman järjestelmäpaineen. Huomautus: Tämä toimenpide voi kestää useita minuutteja. Jos järjestelmäpaineen saavuttaminen ei onnistu 5 minuutin kuluessa, käyttöönottovaihe keskeytyy automaattisesti tulokseen «epäonnistunut», minkä vuoksi toimenpide on käynnistettävä uudelleen. Pumpun tuottoa ja ylivuotomäärää (P1, V1) on nyt säädettävä siten, että huuhtelupaine vacusplit-astiassa VG on lasketun paineen mukainen. Karkeasäätö tapahtuu säätöventtiilistä DV1. Jos tämä säätö ei riitä, raincube kehottaa suorittamaan karkeasäädön uudelleen. Valitse veden jälkitäytön osalta kohta kyllä tai ei. ei: Jälkitäyttötoiminto ei ole käytössä. kyllä: Jälkisyöttötoiminnon valinta tapahtuu automaattisesti. Laitteiston voi käynnistää vasta sen jälkeen, kun kaikki käyttöönoton vaiheet on suoritettu loppuun ja näiden toimenpiteiden onnistuminen on varmistettu. standby: valitaan siinä tapauksessa, että Compresso CPV -laitetta ei vielä käynnistetä, mutta laitteen näytön halutaan kuitenkin toimivan. auto: valitaan siinä tapauksessa, että kaikki käyttöönoton edellytykset ovat täyttyneet ja Compresso CPV halutaan käynnistää. 22 Paineistunut laitteisto (ilma-vesisuihku) Käyttötilan auto käynnistämisen jälkeen on huomattava: Näppäinlukko kytkeytyy päälle joko automaattisesti 30 minuutin kuluttua tai manuaalisen aktivoinnin perusteella. sivu 10 Käyttötilan auto käynnistämisen jälkeen kompressori siirtyy toimimaan lasketulla järjestelmäpaineella. Tarkasta paine ja astiat kompressorin sammutuksen jälkeen: - nalogisen painemittarin tulee näkyä näytössä. Se ilmestyy näyttöön vasta sen jälkeen, kun lukema on sallitulla alueella välillä min (P0)... max (PSV). sivu 11 - Poista ilma kaikkien astioiden (2, 3) pusseista ilmausventtiilejä EVG käyttäen. Jatka ilmaamista siihen saakka, kunnes venttiileistä vuotaa vettä. - Poista kertynyt kondenssivesi astioiden kondenssiveden poistoliitännästä KV. Tämän jälkeen käynnistyy eco-interval-käyttö. Kohdasta menu - Parametri voi siirtyä käyttämään jaksottaisen ilmanpoiston sijasta jatkuvaa ilmanpoistoa. Käyttöönotto on nyt suoritettu. Compresso CPV toimii automaattisesti. Luvattoman käytön estämiseksi kohdan menu - Käyttöönotto voi poistaa pysyvästi näytöstä. sivu 12 Välittömästi käyttöönoton jälkeen tulee tarkastaa suodatin SF1 sivut 6-7) sekä Zeparo-yksikkö (mikäli varustuksessa) sivu 17. Nämä kohteet tulee tarvittaessa puhdistaa. Toimenpide tulee toistaa viikon kuluttua ja tämän jälkeen vähintäänkin vuosihuollon yhteydessä.

23 Käyttöönotto raincube ComCube DCD:n yhteydessä Enimmillään neljää raincube-ohjausjärjestelmää on mahdollista käyttää yhden tai useamman ComCube DCD -tiedonsiirtomoduulin yhteydessä. Kaapelointitöiden ohella ( sähkökytkentä sivulla 19) tämä vaatii seuraavien parametrien asettamista raincube-yksikössä: vaa valikko *ComCube*: paina painiketta menu ja tämän jälkeen samanaikaisesti painikkeita esc + push. Tee asetukset valikossa *ComCube*: * Jo annetut raincuben numerot eivät enää ilmesty valintaluetteloon. scroll ComCube raincube off ComCube raincube 1 raincube 2 raincube 3 raincube 4 Takaisin } Valitse push push push Valitun raincube-nron näyttö raincuben toiminnan vapautus ComCubeDCDkäyttöä varten vapaa raincuben numero * Poistuminen valikosta *ComCube* sivu 12 menu Rinnankäytön näyttö sennus Käyttö ComCube raincube ja ComCube DC Paineen PIS ja tilavuuden LIS lukemat voi siirtää ComCube DC -yksikön välityksellä galvaanisesti erotettuina 4-20 m:n signaaleina kiinteistön valvontajärjestelmään. ( sähkökytkentä sivulla 19). Parametrejä ei tarvitse asettaa raincube-yksikköön. siakas huolehtii PIS- ja LIS-antureiden 4-20 m:n signaalien muuntamisen vaatimista järjestelyistä. Compresson CPV:n tapauksessa on huomattava PIS-signaalien käsittelyn osalta, ettei käyttökohteena toimivan laitteiston paine ole jatkuvasti näytössä. Ilmanpoiston ja jälkitäytön aikana välittyvät vacusplit-astian VG prosessikohtaiset paineet. Käytetyt anturit Mitta-asteikko Signaali Paine, PIS Compresso CPV bar (yp) 4 20 m Compresso C bar (yp) 4 20 m Transfero T_ bar (yp) 4 20 m Transfero TI bar (yp) 4 20 m Transfero TI bar (yp) 4 20 m Transfero TI bar (yp) 4 20 m Täyttömäärä, LIS Paisunta-astiat litraan saakka kg 4 20 m Yli litran paisunta-astiat, litraan saakka kg 4 20 m Yli litran paisunta-astiat, litraan saakka kg 4 20 m LIS-anturin m-signaalit on mahdollista määritellä 0 %:n ja 100 %:n lukemien kohdalla seuraavasti: raincube-yksikköön tallentuneiden 0 %:n tai 100 %:n lukemia vastaavien m-arvojen lukeminen (huoltotaso, käytettävissä vain T Hydronicsin asiakaspalvelun avulla, maksullinen). m-signaalien mittaus tyhjentyneestä (0 %) ja kokonaan täyttyneestä (100 %) paisunta-astiasta. m-signaalin mittaus tyhjentyneestä (0%) paisunta-astiasta, 100 %:n m-signaalin laskeminen paisunta-astian koon perusteella ja olettaen painon jakautuvan tasaisesti kaikille kolmelle astian jalalle ( 1 litra 0,33 kg/jalka). sennus Käyttö ComCube 23

24 Käyttö Käyttötilat Perustietoja Compresso CPV -yksiköt eivät juurikaan tarvitse huoltoa. Käytön ohjauksesta ja valvonnasta vastaa raincube ( sivut 10 11). Käyttötilat ja poikkeamat normaalikäytöstä ovat nähtävissä näytöstä. Nämä tiedot voi tarvittaessa välittää kiinteistönhallintajärjestelmälle digitaalilähtöliitäntöjen tai ComCube-tiedonsiirtomoduulien kautta. Käyttötilojen osalta tehdään ero tilojen auto ja standby välillä. Työsuojelun kannalta Compresso CPV on katsottava käytössä olevaksi kummassakin näistä käyttötiloista. Compresso CPV on poistettava käytöstä sähkökomponentteihin liittyvien töiden ajaksi. Virtaliitin (1.2.1) on vedettävä pois paikaltaan. raincube on kytkettävä jännitteettömäksi. Huomio: Lähtöliitäntä POT1 POT2 kytkentäkaavio sivulla 20. auto Onnistuneen käyttöönoton jälkeen Compresso CPV pysyy ympärivuotisesti käyttötilassa auto riippumatta siitä, onko siihen liitetty lämmitys- tai jäähdytysjärjestelmä käynnistetty. Tämä on välttämätöntä, jotta paineenpito on jatkuvasti toiminnassa. Käyttötilassa auto kaikkien toimintojen suoritus ja valvonta tapahtuvat automaattisesti. standby Tämä käyttötila soveltuu erityisesti huoltotöitä varten. Käyttötilan standby voi asettaa manuaalisesti. Paineenpito, veden jälkitäyttö ja ilmanpoisto eivät tällöin ole toiminnassa. Myöskään häiriöilmoitusten näyttö ja rekisteröinti eivät toimi. menu 24 Kaikki Compresso CPV:n toiminnot ovat valittavissa, tarkastettavissa ja muutettavissa päävalikosta käsin.

25 Käyttö Käyttötilat check Suosittelemme vikoja ehkäisevän vuosittaisen huollon ja toimintatarkastuksen suorittamista. Tarvittaessa T Hydronicsin asiakaspalvelu voi suorittaa nämä huollot korvausta vastaan. Keskeiset huoltotoimenpiteet on lueteltu check-valikossa. Näet yksityiskohtaiset tiedot raincubesta. Käyttötila auto kytkeytyy pois päältä valikossa check heti, kun jokin tarkastuskohta valitaan. Toimintatarkastusten sekä pumppujen ja venttiilien säädön aikana syntyvät ilmoitukset tallentuvat viestiluetteloon. Painenäyttö sivu 10 vastaa käyttötilassa check vacusplit-astiassa VG vallitsevaa hetkellistä painetta. Huoltotöiden päätyttyä on valittava jälleen käyttötila auto. Valikon check sisältämien huolto-ohjeiden lisäksi seuraavat toimenpiteet/tarkastukset ovat suositeltavia tai välttämättömiä: Varoventtiili Ilmaa Compresso Tecox -yksikön varoventtiili SV ( sivu 7). Venttiilin tulee puhaltaa ilma ulos. Noudata maa- ja laitteistokohtaisia huoltomääräyksiä! Kondensaatti astioissa vaa varovasti kondenssiveden poisto KV ( sivut 6 15) paisunta- ja lisäastioiden alta ja anna kertyneen kondenssiveden valua pois. Huomio: stiat ovat paineistuneita. Vesi saattaa suihkuta. Kondenssiveden määrä voi vaihdella astian koon ja käyttöolosuhteiden perusteella muutamasta millilitrasta useisiin litroihin. Mikäli kondenssivettä virtaa pitkään, butyylipussi saattaa olla vaurioitunut. Ota tällöin yhteyttä T Hydronicsin asiakaspalveluun. Ylivuotoventtiilin V2 kapasiteetti check - pumput/venttiilit: Kytke kompressori P/K2 käyntiin + venttiili V2 auki + venttiili V1 auki. Tarkasta käytön aikana, laskeeko järjestelmäpaine PIS. Jos paine laskee 0,2 baaria, keskeytä tarkastus (standby-painike). Varoventtiilin kapasiteetti on riittävä. Jos järjestelmäpaine nousee tarkastuksen yhteydessä, varoventtiilin kapasiteetti on liian pieni. Tarkasta äänenvaimentimen SD ( sivut 6 7) sekä tarvittaessa suodattimen SF2 ( sivut 6 7) likaantuminen. Puhdista ja vaihda äänenvaimennin sekä suodatin tarvittaessa. 25 Huoltotöiden päätyttyä on valittava jälleen käyttötila auto.

26 Käyttö Ilmoitukset 1) Painekytkin PS + on lauennut. Paine paisunta-astian (2) kaasutilassa on liian suuri. ( M02, sivu 13) 2) Näppäinlukko käytössä. sivu 10 3) Yöpysäytys käytössä. sivu 12 Ilmoitusten näyttö, kuittaus 3) 2) 1) LED-valo vilkkuu ilmoitusten yhteydessä Ruudun alimmalla rivillä on nähtävissä ilmoitukset, jotka johtuvat poikkeamista raincuben laskemista parametreista sekä lisäksi käyttöä koskevia ohjeita. Nämä tiedot näytetään koodatussa muodossa. Jos rivillä näkyy jokin ilmoitus, ilmoitusluetteloon pääsee suoraan painikkeella push. push Ilmoitusluetteloon siirtyminen painamalla painiketta push *ILMOITUKSET* 26 Ruudussa ovat nähtävissä 20 viimeisintä ilmoitusta. Ilmoitusluettelon voi avata myös kohdasta menu - Info. scroll Ilmoitusten valitseminen painikkeen vieritystoiminnolla scroll. Ohjetekstin avaaminen painikkeella push ja tarvittaessa kuittaaminen painikkeella push. Ilmoitukset häiriötapauksissa Tarkasta erityisesti häiriöiden M15-M19 tapauksessa kytkentäkaavio sivu 20 Onko kaikki laitteet kytketty oikein, ovatko varokkeet kunnossa? TKISIN VHVIST Häiriötapauksissa eräät toiminnot saattavat lukittua. Kuittaus tapahtuu häiriön poistamisen jälkeen joko automaattisesti tai sitten näyttöön ilmestyy kehotus kuitata ilmoitus. Poista kaikki häiriöt, sillä häiriöt saattavat olla yhteydessä toisiinsa. Jos moitteettoman toimintakunnon palauttaminen ei onnistu, ota yhteys T Hydronicsin asiakaspalveluun.

27 Käyttö Tarkastus Purkaminen Tarkistus Laitteistossa ennen käyttöönottoa suoritettavien ja määräaikaisesti toistettavien tarkastusten osalta ei ole yhteneväisiä kansainvälisiä säännöksiä. Noudata Compresso CPV:n asennuspaikassa sovellettavia määräyksiä. Luokittelun kannalta ratkaisevassa asemassa ovat yleensä paisunta-astiat (2, 3) ja vacusplit-astia VG. Näillä on CE-tyyppihyväksyntä painelaitedirektiivin PED/DEP 97/23/EC mukaisesti. Sveitsissä Compresso CPV -laitteita ei ole välttämätöntä jättää SVTI:n tarkastettavaksi, mikäli laitteisto on suojattu siten, että arvo PSCH ei ylity. stioiden toistuvia tarkastuksia varten käytettävissä ovat laippojen sisältämät tai endoskoopille tarkoitetut tarkastusaukot. Huomio: käyttö vain rajoitetusti! Paineistunut laitteisto (ilma-vesisuihku) Purkaminen Tecox-yksikön (1) ja astioiden (2, 3) tulee olla paineettomia ja jäähtyneitä ennen tarkastuksen tai purkamisen aloittamista. Suorita ilmaus- ja tyhjennys hitaasti ja varovasti. Laitteisto on paineistunut! Noudata kappaleen «sennus» sisältämiä ohjeita irrottaessa ilmapuolen polyamidiletkuja! 1. Koko laitteiston poistaminen käytöstä: 1.1 Siirrä Compresso CPV tilaan standby. 1.2 Sulje suojatut sulkuventtiilit Tecox-liitännöistä S, SE sekä asiakkaan toimittamasta sulkuventtiilistä SNS. 1.3 Sulje suojatut sulkuventtiilit paisuntaputkista. 1.4 Tyhjennä astiat (2), (3) niiden omista tyhjennysventtiileistä. Painetta ja täyttöastetta voi tarkkailla raincube-yksiköstä. 1.5 vaa kondenssiveden poistoliitäntää KV astioista (2, 3) varovasti, kunnes astiat ovat paineettomia. 1.6 Poista ilma varovasti varoventtiilistä SV. Jatka ilmausta, kunnes Tecox (1) on paineeton. 1.7 Poista Tecox (1) käytöstä vetämällä virtaliitin (1.2.2) pois paikaltaan. 2. Lisäastian poistaminen käytöstä laitteiston ollessa käynnissä: Compresso CPV -yksikköä voi tämän jälkeen vielä käyttää primääri paisunta-astian avulla. 2.1 Siirrä Compresso CPV tilaan auto. 2.2 Sulje suojatut sulkuventtiilit lisäastioihin johtavista paisuntaputkista. 2.3 Sulje lisäastia (3) ilmapuolelta paisunta-astiaan (2) ja tarvittaessa toiseen lisäastiaan nähden sulkemalla T-kappaleen (3.2.1) palloventtiilit. 2.4 Tyhjennä lisäastia (3) vesipuolelta asiakkaan toimittamasta tyhjennysventtiilistä. 2.5 vaa varovasti kondenssiveden poistoliitäntää KV asianomaisesta lisäastiasta (3), kunnes astia on paineeton. stia on nyt pois käytöstä ja sen voi irrottaa laitteistosta. 27
