1 OAMK / Tekniikan yksikkö LABORATORIOTYÖOHJE Tietoliikennelaboratorio Versio WLAN-verkon asennus ja mittaukset 1. Työn tarkoitus Työssä tutustutaan langattoman lähiverkon asentamiseen ja mittauksiin. Työssä opetellaan myös suorittamaan ProCycle-ohjelmalla langattoman verkon perusmittaukset. Työn tekemiseen ei anneta yksityiskohtaista ohjetta vaan vaaditaan opiskelijoilta oma-aloitteisuutta työn suorittamiseen. 2. Johdatus tehtävään Tehtävänäsi on asentaa ja dokumentoida toimiva langaton lähiverkko pieneen yritykseen, joka toimii tietoliikennelaboratorion tiloissa. Harmiksi kuitenkin rakennusta hallitsevalla Oulun seudun ammattikorkeakoulun tekniikan yksiköllä on käytössään myöskin WLAN-verkko. Verkoista ei tietenkään saisi aiheutua häiriötä toisilleen, jotta hyvä yhteisymmärrys isännän kanssa säilyisi. Verkon dokumentointi on esimiehen pyynnöstä syytä toteuttaa huolellisesti. 3. Käytettävät välineet COMPAQ Evo N150 kannettava PC (LAP04), Windows 2000 Nokia C110/C111-verkkortti 3 kpl Nokia A032 tukiasema, ulkoinen antenni ja teholähde Ethernet-kaapeli Sarjakaapeli (konsolikaapeli) 4. Verkkokortin asentaminen kannettavaan mikroon Kaikkiin asennuksiin ja tukiaseman asetuksiin liittyviin murheisiin löytyy ratkaisu käytettävissä olevista Nokian oppaista. Tässä vaiheessa on jo hyvä huomata työn

2 etenemisen kannalta, että saatavilla oleviin pdf-dokumentteihin kannattaa tutustua. Dokumentit löytyvät D:\WLAN_LABRA\Nokia -alakansioista, sekä paperiversiona käytössänne olevasta mapista. Apuna voidaan tarvittaessa käyttää käytettävissä olevaa Sami Kankaan insinöörityötä ja sieltä kappaletta 8.2. Aluksi asennetaan C110-verkkokortti ohjeen mukaan. Asennukseen ei käytetä CDlevyllä olevia setup-ohjelmia, vaan suoritetaan asennukset kovalevyltä D:\WLAN_LABRA\Nokia\C110_C111\Download -hakemistossa olevilla ohjelmilla. Asennus pyytää valitsemaan maan, jossa käytät langatonta verkkoa sekä asennusvaihtoehdon, joista valitaan järjestelmänvalvoja. Asennuksen mentyä lävitse, ohjelma kysyy Haluatko luoda ensimmäisen verkon profiilin nyt? ; vastataan kyllä. Ohjelma kysyy, millaista profiilia aiotaan käyttää, adhoc vai Infrastruktuuri. Koska verkossa käytetään tukiasemaa liikenteen yhdyskäytävänä, valitaan Infrastruktuuri. Profiilin nimeksi laitetaan LABRA ja kuvaukseksi Tietoliikennelabran harjoitustyö. Edettäessä kohtaan, jossa määritellään verkon nimi, voidaan siihen kirjoittaa WLAN_LABRA, ja hyväksytään automaattinen kanavan valinta. Loppu edetään oletusten mukaisesti. Näin toimittaessa kone saa ip-osoitteen verkon /24 DHCP-palvelimelta muodostettaessa yhteys. Jätetään Nokia C110/C111 hallintaikkuna avonaiseksi.

3 5. Tukiaseman asentaminen Tukiaseman asennukseen käytetään Nokian antamia ohjeita ja tarvittaessa Kankaan insinöörityön kappaletta 8.3. Suoritetaan seuraavat asetukset. Käynnistä tukiasema oppimistilaan. Tämän jälkeen valitse Nokia C110/C111 hallintaikkunasta nopea infrastruktuuri ja näpäytä Käytä. Tukiaseman määrittelyt voidaan tehdä kahdella eri tavalla (nopea ja hidas). 1. Nyt voidaan aukaista web-selain ja laittaa osoitteeksi Yhteyden muodostuttua näpäytetään kohtaa setup. Hyväksytään valmiina oleva salasana, joka on default. Tehdään seuraavat määritykset käyttäen apuna Nokian ohjeita tai muita tarvittavia lähteitä. Jokaisen asetussivun lopuksi täytyy muistaa painaa Enter, jotta vahvistetaan muutokset. Lisäksi täytyy määrittää sekä Basic- että Advanced -setup. 1. Regulatory Domain: Europe 2. Radio Channel: Saatte valita itse 3. Network name: Aiemmin C110 määrityksissä määritelty nimi 4. Access Point Name: Point1 5. Salasana: salasana Käytössä on tukiasemalle varattu ip-osoite bitin maskilla ( ) ja Gateway Suoritettuasi tarvittavat toimenpiteet käynnistä tukiasema uudelleen.

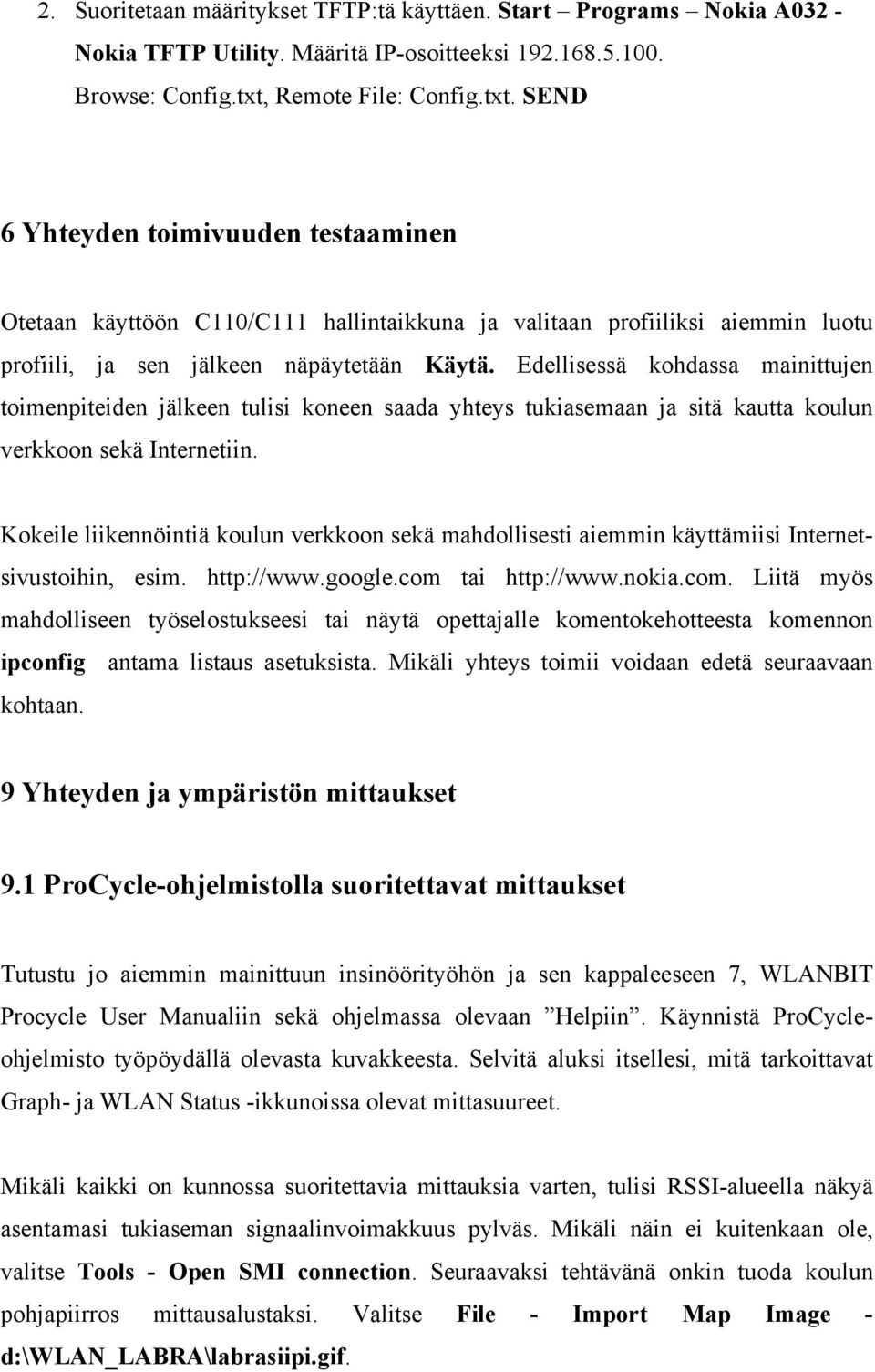

4 2. Suoritetaan määritykset TFTP:tä käyttäen. Start Programs Nokia A032 - Nokia TFTP Utility. Määritä IP-osoitteeksi Browse: Config.txt, Remote File: Config.txt. SEND 6 Yhteyden toimivuuden testaaminen Otetaan käyttöön C110/C111 hallintaikkuna ja valitaan profiiliksi aiemmin luotu profiili, ja sen jälkeen näpäytetään Käytä. Edellisessä kohdassa mainittujen toimenpiteiden jälkeen tulisi koneen saada yhteys tukiasemaan ja sitä kautta koulun verkkoon sekä Internetiin. Kokeile liikennöintiä koulun verkkoon sekä mahdollisesti aiemmin käyttämiisi Internetsivustoihin, esim. tai Liitä myös mahdolliseen työselostukseesi tai näytä opettajalle komentokehotteesta komennon ipconfig antama listaus asetuksista. Mikäli yhteys toimii voidaan edetä seuraavaan kohtaan. 9 Yhteyden ja ympäristön mittaukset 9.1 ProCycle-ohjelmistolla suoritettavat mittaukset Tutustu jo aiemmin mainittuun insinöörityöhön ja sen kappaleeseen 7, WLANBIT Procycle User Manualiin sekä ohjelmassa olevaan Helpiin. Käynnistä ProCycleohjelmisto työpöydällä olevasta kuvakkeesta. Selvitä aluksi itsellesi, mitä tarkoittavat Graph- ja WLAN Status -ikkunoissa olevat mittasuureet. Mikäli kaikki on kunnossa suoritettavia mittauksia varten, tulisi RSSI-alueella näkyä asentamasi tukiaseman signaalinvoimakkuus pylväs. Mikäli näin ei kuitenkaan ole, valitse Tools - Open SMI connection. Seuraavaksi tehtävänä onkin tuoda koulun pohjapiirros mittausalustaksi. Valitse File - Import Map Image - d:\wlan_labra\labrasiipi.gif.

5 Aloita sijoittamalla tukiasemasi (AP) oikeaan paikkaan piirroksessa. Lisätessäsi tukiaseman piirrokseen varmista, että lisäät kulloinkin oikean tukiaseman; muutoin voidaan hyväksyä oletusasetukset. Mittausten edetessä lisäät käyttämäsi mittauspisteet (MP) pohjapiirrokseen. On järkevää tallentaa mittausten välillä käytettävä mittausympäristö sen varalta, että ohjelma mahdollisesti kaatuu ja menetät kaikki mittauksesi UP- ja Down -link suuntainen mittaus Käynnistä samassa mittauspisteessä molemmat UP- ja DOWN -link suuntaiset lähetykset yhtäaikaa. Suoritetaan jälleen mittaus kuten aiemmin. MUISTA LOPETTAA LÄHETYKSET MITTAUSTEN JÄLKEEN. Mitä eroja havaitsit kahteen aiempaan mittaukseen verrattuna? Mistä mahdolliset erot voisivat johtua? Mikä oli kokonaissiirtonopeus? Pääsitkö luvattuun 11 Mbps:n nopeuteen? Ohjelma kuvaa mittauspisteen hyvyyttä eri värein. Mitä eri värit tarkoittavat? Tästä eteenpäin tarvitsee seuraavissa mittauspisteissä suorittaa pelkästään UP- ja DOWN -linkien yhtäaikainen mittaus. Tarvittaessa lisäinformaation saamiseksi voit joutua suorittamaan mittaukset erikseen. Mittaukset on helppo tallentaa Excel-muotoon painamalla hiiren oikeaa näppäintä Measure List -taulun halutun mittauksen päällä ja valitsemalla Quality Survey Report. Muista poistaa tallentamasi mittaukset työn suorittamisen jälkeen Verkon analysointi Mittauksissa käytetään verkkokorttia nro. yksi (1). Määritä tukiasema käyttämään kanavaa kuusi (6). Käytä mittauksissa valmista mittausalustaa kansiossa d:\wlan_labra\mittaukset\kuuluvuusalue.pcw. Suorita tarvittava määrä (kuitenkin väh. 5) mittauksia, jotta pystyt määrittelemään tukiasemasi kuuluvuusalueen ja millä

6 alueilla toimintaan tulee häiriötä tai se on epästabiili. Selosta tilanteet tärkeimmiksi katsomissa mittauspisteissä. Mittauksia on turha suorittaa paljon alueella jossa signaali on voimakas ja yhteys hyvä. Mittausohjelman valmistaja suosittelikin tarkempia mittauksia n. 20 % signaalinvoimakkuudesta alkaen. Miten signaalinvoimakkuus vaikuttaa datan siirtonopeuteen? Määrittele mittauksillasi myös seinien ja muiden esteiden vaikutus signaalin etenemiseen. Miten eri seinämateriaalit vaikuttavat signaalin etenemiseen? Helpoin tapa mitata tämä on laittaa mittauspisteet seinien molemmille puolille. Voit kokeilla myös arkipäiväistä olosuhteiden muuttumisen vaikutusta yhteyden laatuun suorittamalla mittauksia käytävällä ja samalla avaamalla ja sulkemalla käytävän ovia. Hyvällä säällä voit laittaa mittauspisteitä myös rakennuksen ulkopuolelle ja arvioida tuloksia verkon toiminnan kannalta ja mitä haittoja siinä on. Suorita myös vertailun vuoksi jossakin mittauspisteessä mittaus ilman tukiaseman ulkoista antennia. Kerro havainnoistasi. 10. Asennusten poistaminen Työn lopuksi täytyy poistaa kaikki suoritetut asennukset. Asennusten poistaminen on ehdottomasti suoritettava jokaisen ryhmän työvuoron loputtua. Avaa Nokia C110/C111 hallintaikkuna ja valitse Profiilit ikkuna. Poista luomasi profiili(t), jonka jälkeen voit poistaa kortin asennuksen Nokia C110/C111 -langattoman verkkokortin asennusoppaan ohjeiden mukaisesti. Tukiaseman nollaamiseen löydät ohjeet Nokian tukiaseman kokeneen käyttäjän oppaasta, kohdasta Resetting factory defaults.

7 LÄHTEET Kangas, Sami (2002). Langaton lähiverkko ja siihen soveltuvan laboratoriotyön kehittäminen. Oulu: Oulun seudun ammattikorkeakoulu. Tietotekniikan koulutusohjelma. Insinöörityö. Nokia 2001a. Nokia C110/C111 -langattoman lähiverkon kortti, asennusopas. Saatavilla pdf-muodossa <URL: Nokia 2001b. Nokia C110/C111 -langattoman lähiverkon kortti, käyttöopas. Saatavilla pdf-muodossa <URL: Nokia (ei vuosilukua). Tietoturva. Saatavilla pdf-muodossa <URL: Nokia (ei vuosilukua). Wireless LAN Access Point Advanced User Guide. Saatavilla pdf-muodossa <URL: Nokia 2002a. Nokia A032 langattoman lähiverkon tukiasema, aloitus. Saatavilla pdf-muodossa <URL:
