1 PRS EROTTELUKYKY ENERGI SÄÄSTÄVÄ VÄHÄINEN HUOLTOTRVE Flamcovent Smart Flamco lean Smart Flamcovent lean Smart YHISTÄÄ OPTIMLISEN SUORITUSKYVYN ENERGIN SÄÄSTÖÖN LIITOSKOKOIHIN N

2 Eroon ilmasta ja liasta Ilma ja lika järjestelmässä aiheuttavat ongelmia lämmönsiirrossa, tarpeetonta vikaantumista, kulumista ja ääntä. Ne johtavat häiriöihin järjestelmässä ja heikentävät pumpun toimintaa. Seurauksena ovat suurempi energiankulutus ja järjestelmän epävakaus. Mistä ilma ja lika tulevat? Jäähdytys- ja lämmitysjärjestelmien vedessä on aina ilmaa ja likahiukkasia. Ne ovat yleensä seurausta suoritetuista toiminnoista (huolto, tyhjennys ja täyttö, jne.), mikrovuodoista, diffuusiosta ja veden kemiallisista prosesseista. Likaa aiheuttavat korroosio, järjestelmän huolto ja erilaiset viat järjestelmien osissa. Lika voi kertyä ja aiheuttaa tukoksia. Suodattimien käyttö ei ole paras ratkaisu, sillä ne eivät kerää pienhiukkasia, ne liettyvät ja aiheuttavat suuren virtausvastuksen. Ne on myös puhdistettava tai vaihdettava säännöllisesti. Järjestelmässä ilma ja lika: lyhentävät järjestelmän käyttöikää korroosion vuoksi. vähentävät mukavuutta pienemmän lämmönvaihdon ja melun vuoksi. vioittavat pumppuja kavitaation ja magnetiitin vuoksi. aiheuttavat häiriöitä. heikentävät asentajien ja osatoimittajien imagoa. Flamcovent lean Smart Ilman- ja lianerottimet pienentävät näitä haittatekijöitä huomattavan paljon.

3 Uusi standardi Flamcolla on ratkaisu Uudet Flamcovent-, Flamco lean- ja Flamcovent lean Smart ilman- ja lianerottimet poistavat pienimmätkin mikrokuplat ja likahiukkaset järjestelmän vedestä. Ne ovat lähestulkoon huoltovapaat ja häviävän pieni virtausvastus säästää energiaa. Uusi standardi Smart ilman- ja -lianerottimet ovat kaikin puolin älykkäitä tuotteita. Muiden Flamco innovaatioiden tapaan, niiden uusi tekniikka takaa optimaalisen tehokkuuden. Samoin kuin Smarttuotevalikoiman kohdalla 2-tuumaiseen liitoskokoon saakka, muodostavat nämä tulevaisuudessa ilman- ja lianerotuksen uuden standardin. Flamcovent Smart Flamco lean Smart Tärkeimmät edut Jopa 60% tehokkaampi ilman- ja lianerotus kuin tavanomaisilla, vastaavilla tuotteilla. Äärimmäisen alhaisen virtausvastuksen tuloksena huomattava energiansäästö. Virtausnopeudet jopa 3 m/s saakka. Koko käyttöiän tasaisena säilyvä tehokkuus. Lähes huoltovapaa.

4 Smart - älykäs joka suhteessa Optimaalinen suorituskyky ja energian säästö Erotinelementti yhdistettynä paluuvirtaukseen takaavat erittäin tehokkaan ilman ja lian erottamisen. Lisäksi lähes olematon virtausvastus säästää samalla energiaa. Jopa 40% ilmasta ja liasta saadaan erotettua joka kierrolla, erottamalla vain 10% päävirtauksesta. Erottimen kammion sisällä veden virtausnopeus laskee alle 1%:iin päävirtauksen nopeudesta. Tämä erottaa mikrokuplat ja likahiukkaset tehokkaasti, jolloin ilma kerääntyy kammion yläosaan ja poistetaan ilmanpoistoventtiilistä. Samalla kiinteät ainesosat vajoavat liankerääjän pohjalle. Supermagneetti auttaa rautapitoisten hiukkasten keräämisessä. Hätäpysäytys-ilmanpäästöventtiili. Kartiomainen ilmakammio. Paluuvirtaus. (Kuva ) Ripustuslenkki. Koho. Tyhjennysventtiili vedessä kelluvan lian poistolle. Ilmankeräyskammio. Liankeräyskammio. Erotinelementti. (Kuva ) Irrotettava supermagneetti. Erotinkammion kaavin. Liankeräimen kaavin. Tyhjennysventtiilin käyttökahva, jossa huoltolappu. Kaksoistoiminto Kaksoistoiminto varmistaa tehokkaan lian- ja ilmanpoiston järjestelmän vedestä. Kuva : Ensimmäinen toiminto saavutetaan erotinelementillä, joka ohjaa yksikön läpi virtaavan, epäpuhtauksia sisältävän veden erotinkammioon. Kaavinten kierrin. Kuva : Toinen toiminto saavutetaan tuomalla käsitelty vesi takaisin päävirtaan erotinelementin keskelle. Tämä pakottaa päävirtauksen mikrokuplat ja likahiukkaset ulospäin erotinkammioihin poistettavaksi.

5 Smart - toimintaperiaate Jatkuva toiminta ja pitkä käyttöikä Flamco Smartin suorituskyky on 60 % parempi kuin perinteisten ilman- ja lianerottimien. Lisäksi virtausvastus on pienennetty merkityksettömälle tasolle. Näin pienennetään pumppujen tehon tarvetta ja vähennetään energiakustannuksia. Suorituskyky 60 % parempi Päävirran esteetön virtaus takaa tukkeutumattomuuden. Tällä varmistetaan jatkuva yhdenmukainen toiminto koko käyttöiän. Tämä ominaisuus pidentää lisäksi merkittävästi tuotteen käyttöikää. Lianerotuksen vertailu Keräystehokkuus / kierros [%] Likahiukkaset Flamco Smart Likahiukkasten jakauma [%] Ilmanerotuksen vertailu Keräystehokkuus / kierros [%] Flamco Smart Piihiukkasiin perustuvat mittaustulokset. Likahiukkasen koko [µm] Mikrokuplan koko [µm] Perinteinen erotin, jossa täysi läpivirtaus: erottuu enintään 25 % / jakso. Flamco Smart: erotus jopa 40 % / jakso. Supermagneetit Flamco lean Smartin ja Flamcovent lean Smartin likakaapimen sisällä on 25 neodyymisupermagneettia. Jokaisen magneetin voimakkuus on gaussia/1,3 teslaa. Erotinkammion koko virtaus ohjataan magneetin kautta. Pienen virtausnopeuden vuoksi pystyvät magneetit keräämään pienimmätkin hiukkaset (4 µm:n kokoiset). Poistamalla magneetin, kerääntyvät magneettiset hiukkaset kammion pohjalle, jossa on kaksi likakaavinta ja tyhjennysventtiili. Näin voi lian poistaa helposti ja tehokkaasti. Vähäinen huollon tarve Ilman- ja lianerottimen vähäinen huoltotarve on iso etu. Uudistunut tekniikka varmistaa pidemmät huoltovälit. Tyhjennysventtiilin kahvaan voi kiinnittää lapun, josta näkyy selkeästi milloin edellinen huolto suoritettiin.

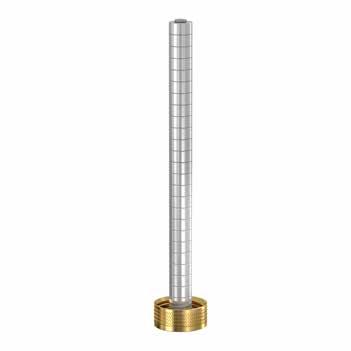

6 Älykkäät yksityiskohdat Kartiomainen ilmakammio Flamcovent Smartin ja Flamcovent lean Smartin ilmakammio on kartiomainen ja sen pitkänomainen kelluke lisää etäisyyttä ilmausventtiiliin. Tämä minimoi venttiilin likaantumisen. Ylempään erotinkammioon kerääntyvät kelluvat likahiukkaset voidaan poistaa säännöllisesti tyhjennysventtiilistä. Likakaavin, jossa magneettipidike ja tyhjennysventtiili Irrotettavassa likakaapimessa on monta osaa: Kaksi kaavinta: yksi keräysastian pohjassa ja toinen varsinaisen likakaapimen kartiossa. Siinä on myös magneettipidike, jossa on supermagneetit. Magneettia alaspäin vetämällä kerääntyvät magnetiittihiukkaset likakaapimen alaosaan, josta ne on helppo poistaa tyhjennysventtiilin kautta. Irrotettava magneetti on suunniteltu tarvitsemaan minimaalisesti tilaa lianerottimen alle. IsoPlus-eristys Tämä eristyssarja on helppo asentaa. Sen puoliskot liitetään hakasten ja lämpömuotoiltujen kansien avulla. Ulompi polystyreenikerros (paksuus 1 mm) on liimattu eristysvaahtoon (paksuus 50 mm). Paloluokitus 2, IN 4102:n mukaan. Voidaan jälkiasentaa. 100 % kierrätettävä. λ-arvo: 0,035 W/mK. Saatavilla olevat liitoskoot: N 50 - N 200.

7 Valinta ja asennus Valintakaaviot Smart-sarjan ilman- ja lianerottimien innovatiivisesta rakenteesta johtuen järjestelmän painehäviö pysyy mitättömän pienenä. Jopa virtausnopeuksilla 3 m/s Smart-sarja tarjoaa markkinoiden parhaan erottelukyvyn ja pienimmän painehäviön. lla olevat kaksi kaaviota auttavat valitsemaan oikean mallin järjestelmään. 2,8 N50 N65 N80 N100 Liitäntäkoot [N] N125 N150 2,2 N250 N350 N200 N300 Liitäntäkoot [N] N400 N500 N600 2,6 2,4 2,2 1,5 m/s 2,0 1,8 Painehäviö [kpa] 2,0 1,8 1,6 1,4 1,2 1,0 1,0 m/s Painehäviö [kpa] 1,6 1,4 1,2 1,0 0,8 1,5 m/s 0,8 0,6 1,0 m/s 0,6 0,4 0,2 0,5 m/s 0,4 0,2 0,5 m/s 0, Virtausnopeus [m 3 /h] (1 m 3 /h = ±0,278 l/s) 0, Virtausnopeus [m 3 /h] (1 m 3 /h = ±0,278 l/s) sennus Ensisijaisesta toiminnosta riippuen (lian- tai ilmanerotus) ilman-, lian- tai yhdistetyt ilman-/ lianerottimet voi asentaa monin eri tavoin. Kuva Kuva Sijoita tuote paluulinjaan ennen lämmityskattilaa, jos ensisijainen toiminto on lianerotus (, ). Jos ensisijainen toiminto on ilmanerotus (, ) tai jos käytetään yhdistettyä ilman-/ lianerotinta (, ), on paras sijainti välittömästi lämmityskattilan tai sekoitusventtiilin jälkeen, mutta ennen kiertopumppua. Tämä asennus erottelee välittömästi veden lämmityksessä syntyneen ilman. Jäähdytysjärjestelmässä vastaavasti juuri ennen jäähdytintä (E). Lianerottimet varustetaan ¾" liitoksella, joka mahdollistaa liitännän viemäriin, kun kerääntyneet likahiukkaset huuhdellaan pois. Kuva Kuva Kuva E

8 Täydellinen valikoima Laaja tuotevalikoima Flamcon uudet ilman- ja lianerottimet ovat saatavana hitsattava (S) tai laipallisena (F), kokoluokassa N Maksimi käyttöpaine 10, 16 ja 25* bar. Vaihto-osat Liankeräin ja kartiomainen ilmakammio ovat saatavilla vaihto-osina. Saatavilla ovat myös IsoPluseristysvaipat, liitoskokoihin N 200 asti. Flamcovent Smart PN10 PN16 Tuote Tilavuus Liitos Mitat Kv * Paino LVI- Paino LVI- [l] [N] [m 3 /h] [kg] numero [kg] numero (ΔP = 1 bar) Flamcovent Smart 50 S , Flamcovent Smart 65 S , Flamcovent Smart 80 S , Flamcovent Smart 100 S , Flamcovent Smart 125 S , Flamcovent Smart 150 S , Flamcovent Smart 200 S , Flamcovent Smart 250 S , Flamcovent Smart 50 F , Flamcovent Smart 65 F , Flamcovent Smart 65 F *** , Flamcovent Smart 80 F , Flamcovent Smart 100 F , Flamcovent Smart 125 F , Flamcovent Smart 150 F , Flamcovent Smart 200 F , Flamcovent Smart 250 F , Flamcovent Smart 300 F , Flamcovent Smart 350 F , Flamcovent Smart 400 F , Flamcovent Smart 500 F , Flamcovent Smart 600 F , Flamco lean Smart PN10 PN16 Type Tilavuus Liitos Mitat Kv * Paino LVI- Paino LVI- [l] [N] [m 3 /h] [kg] numero [kg] numero (ΔP = 1 bar) Flamco lean Smart 50 S , Flamco lean Smart 65 S , Flamco lean Smart 80 S , Flamco lean Smart 100 S , Flamco lean Smart 125 S , Flamco lean Smart 150 S , Flamco lean Smart 200 S , Flamco lean Smart 250 S , Flamco lean Smart 50 F , Flamco lean Smart 65 F , Flamco lean Smart 65 F *** , Flamco lean Smart 80 F , Flamco lean Smart 100 F , Flamco lean Smart 125 F , Flamco lean Smart 150 F , Flamco lean Smart 200 F , Flamco lean Smart 250 F , Flamco lean Smart 300 F , Flamco lean Smart 350 F , Flamco lean Smart 400 F , Flamco lean Smart 500 F , Flamco lean Smart 600 F , Flamcovent Smart & Flamco lean Smart (10 bar, 16 bar N50-65) noudattaa painelaitedirektiiviä 2014/68/EU. * PN 25 pyydettäessä skt** Kv = Q / ΔP Q: Virtaus [m 3 /h] ΔP: Painehäviö tuotteessa [bar] *** 4-reikäinen laippaversio

9 Flamcovent lean Smart PN10 PN16 Tuote Tilavuus Liitos Mitat Kv * Paino Flamconumero LVI- Flamco- numero numero [l] [N] [m 3 /h] [kg] (ΔP = 1 bar) Flamcovent lean Smart 50 S , Flamcovent lean Smart 65 S , Flamcovent lean Smart 80 S Flamcovent lean Smart 100 S , Flamcovent lean Smart 125 S , Flamcovent lean Smart 150 S , Flamcovent lean Smart 200 S , Flamcovent lean Smart 250 S , Flamcovent lean Smart 50 F , Flamcovent lean Smart 65 F , Flamcovent lean Smart 65 F ** , Flamcovent lean Smart 80 F , Flamcovent lean Smart 100 F , Flamcovent lean Smart 125 F , Flamcovent lean Smart 150 F , Flamcovent lean Smart 200 F , Flamcovent lean Smart 250 F , Flamcovent lean Smart 300 F , Flamcovent lean Smart 350 F , Flamcovent lean Smart 400 F , Flamcovent lean Smart 500 F , Flamcovent lean Smart 600 F , Flamcovent lean Smart (10 bar, 16 bar N50-65) noudattaa painelaitedirektiiviä 2014/68/EU. LISÄVRUSTEET IsoPlus-eristys Saatavilla liitäntäkokoihin N 50 - N 200. Tuote Flamco-numero Flamcovent Smart Flamco lean Smart Flamcovent lean Smart IsoPlus IsoPlus IsoPlus IsoPlus IsoPlus IsoPlus IsoPlus Smart - liankeräin Saatavilla Flamco lean Smartille ja Flamcovent lean Smartille. Tuote Liitos Mitat Paino Flamconumero [kg] Smart - liankeräin G 2" M , G¾" utomaattinen ilmaventtiili Saatavilla Flamcovent Smartille ja Flamcovent lean Smartille. Tuote Mitat Flamconumero utomaattinen ilmaventtiili l * Kv = Q / ΔP Q: Virtaus [m 3 /h] ΔP: Painehäviö tuotteessa [bar] ** 4-reikäinen laippaversio

10 Flamco Finland Ritakuja Vantaa Suomi T F E info@flamco.fi I M00931/ /fin
