1 SPIROVENT DIRT S P I R O V E N T D I R T IANEROTTIMET

2 Puhdas vesi järjestelmän koko käyttöiäksi 3/4" Pystymalli 3/4" 100 mm DN, hitsattava 100 mm DN, purettava, hitsattava ämmitys- tai jäähdytysjärjestelmän käyttöikä ja tehokkuus riippuu ratkaisevasti järjestelmäveden puhtaudesta. ika voi aiheuttaa monia ongelmia, kuten komponenttien kulumista ja toistuvia rikkoutumisia. Korroosio, pumpun kuluminen ja huono hyötysuhde johtavat kasvaneeseen huollontarpeeseen, mistä puolestaan seuraa tarpeettomia kustannuksia ja tyytymättömiä asiakkaita. Perinteisesti likaongelmat on pyritty ratkaisemaan sihtien tai suodattimien avulla. Nämä vaativat kuitenkin tiheän huoltovälin ja ellei niitä puhdisteta ajoissa, aiheutuu painehäviöitä tai jopa tukoksia. Tähän on ratkaisu Täysin sakaton järjestelmä on mahdollinen. On olemassa laite, joka poistaa kaiken lian pienintä hiukkasta myöten. aite toimii jatkuvasti ja huoltovapaasti. Nimi: SPIROVENT DIRT 100 mm DN, i-flow, hitsattava

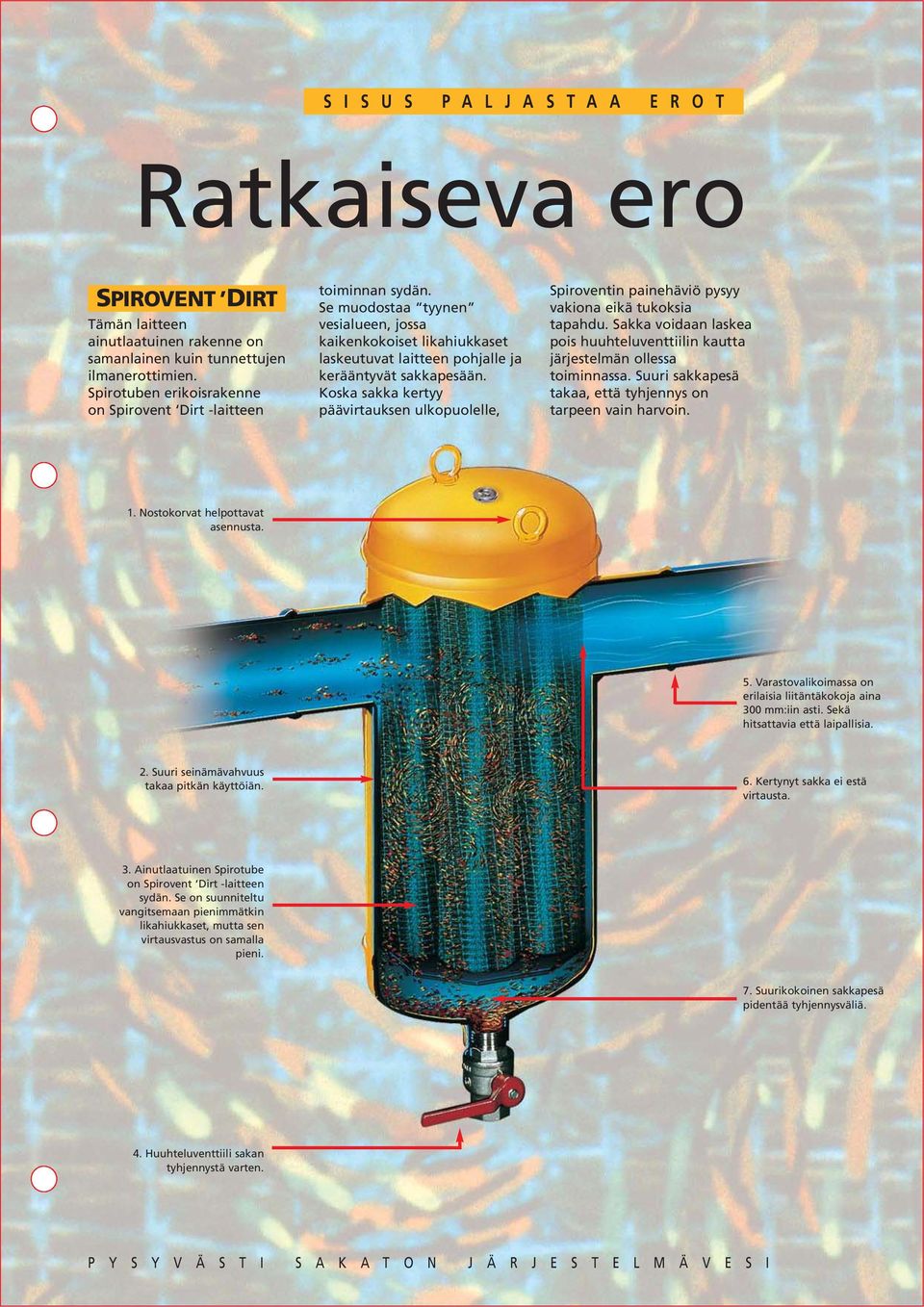

3 S I S U S P A J A S T A A E R O T Ratkaiseva ero SPIROVENT DIRT Tämän laitteen ainutlaatuinen rakenne on samanlainen kuin tunnettujen ilmanerottimien. Spirotuben erikoisrakenne on Spirovent Dirt -laitteen toiminnan sydän. Se muodostaa tyynen vesialueen, jossa kaikenkokoiset likahiukkaset laskeutuvat laitteen pohjalle ja kerääntyvät sakkapesään. Koska sakka kertyy päävirtauksen ulkopuolelle, Spiroventin painehäviö pysyy vakiona eikä tukoksia tapahdu. Sakka voidaan laskea pois huuhteluventtiilin kautta järjestelmän ollessa toiminnassa. Suuri sakkapesä takaa, että tyhjennys on tarpeen vain harvoin. 1. Nostokorvat helpottavat asennusta. 5. Varastovalikoimassa on erilaisia liitäntäkokoja aina 300 mm:iin asti. Sekä hitsattavia että laipallisia. 2. Suuri seinämävahvuus takaa pitkän käyttöiän. 6. Kertynyt sakka ei estä virtausta. 3. Ainutlaatuinen Spirotube on Spirovent Dirt -laitteen sydän. Se on suunniteltu vangitsemaan pienimmätkin likahiukkaset, mutta sen virtausvastus on samalla pieni. 7. Suurikokoinen sakkapesä pidentää tyhjennysväliä. 4. uuhteluventtiili sakan tyhjennystä varten.

4 Kattila Patteri Patteri ETUJA SUUNNITTEIJAE, ASENTAJAE JA ianerotin OPPUKÄYTTÄJÄE sakka voidaan huuhdella käytön aikana kaikki lika saadaan poistettua yhdestä keskitetystä paikasta käytännössä huoltovapaa, ei vaihdettavia suodattimia ohitus- tai erotusventtiileitä ei tarvita minimaalinen painehäviö joka pysyy aina vakiona, ei voi tukkia virtausta poistaa tavallisen lian lisäksi myös mikroskooppiset pienet likahiukkaset kolmen vuoden takuu Spiroventin ainutlaatuinen rakenne mahdollistaa nopean ja helpon lianpoiston järjestelmän ollessa toiminnassa. Tämä takaa aikasäästöjä verrattuna tavanomaisiin sihteihin, jotka on irrotettava puhdistusta varten. Tällöin sihti on vähintäänkin erotettava virtauksesta tai pahimmassa tapauksessa järjestelmä on jopa osittain tyhjennettävä. Tältä kaikelta vältytään käyttämällä Spirovent Dirt -laitetta. Järjestelmä voi olla täydessä toiminnassa eikä varaosia tarvita. Spirotube takaa, että kaikki hiukkaset laskeutuvat lianerottimen pohjalle. Jäähdytysjärjestelmä attialämmitysjärjestelmä Spirovent toimii jatkuvasti eikä kertynyt sakka haittaa sen toimintaa. Tukoksia ei ilmene. Toisin kuin sihtejä käytettäessä, painehäviö laitteen läpi pysyy vakiona. TNO:n suorittamat puolueettomat testit ovat osoittaneet, että jopa kaikkein pienimmät hiukkaset saadaan erotettua. Uskallamme sanoa, että kaikki vettä raskaammat hiukkaset saadaan poistettua.* Ero perinteisiin menetelmiin verrattuna on huomattava ianerotin * Tarkempia teknisiä tietoja lian erotuksesta on saatavana esitteestä Spirotism. Kuinka suuria likapartikkelit todella ovat? 0,001 1 um Spirovent Dirt Paljaalla silmällä nähtävissä Perinteiset lianerottimet itsausjätettä amppua ematiittia iekkaa Magnetiittia 0,01 0, mm um Jäähdytin Kun huuhteluventtiili avataan, järjestelmäpaine työntää kertyneen lian ulos. Tämä kestää vain muutamia sekunteja. Suurvirtausmalli (i-flow) on suunniteltu erityisesti vesipiireihin, joiden virtausnopeus ylittää 1 m/s.

5 Virtausvastus Spirovent 'Dirt Painehäviö [kpa] Pystymalli ¾" & 22 mm ¾" & 22 mm Pystymalli 1" 1" 1¼" 1½" DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 Painehäviöt - ja virtaamat mitattu Spirotechin standardien mukaisesti. Kyseiset arvot ovat max. arvoja. 0,1 0, Veden virtausmäärä [m 3 /h] Tekniset tiedot Yhdekoko (DN) mm itsattavat päät, ulko-ø mm F mm i-flow mm h mm h i-flow mm D mm DN OD h DF mm e, sisäkierre G mm F mm Virtausmäärä 1 m/s m 3 /h Virtausmäärä i-flow 3 m/s m 3 /h e D F Tilavuus l Tilavuus, i-flow l DN Paino hitsattava / laipallinen kg 10 / / / / / / / / / 404 OD h Paino purettava hitsattava / laipallinen kg 28 / / / / / / / / / 469 Paino i-flow hitsattava / laipallinen kg 12 / / / / / / / / / 544 Paino purettava i-flow hitsattava / laipallinen kg 30 / / / / / / / / / 609 e D DF Kaikki Spirovent-laitteet on suunniteltu enintään 110ºC käyttölämpötilaan ja 10 bar g käyttöpaineelle. d, sisäkierre G 22 mm comp. 3/ /4 1 1/2 d, sisäkierre pystymalli G 22 mm comp. 3/ mm d h Koosta DN 50 mm alkaen runko on hiiliterästä. aipat on porattu DIN PN16:n mukaan. Kokojen Spirovent 22 mm, 3/4,1,11/4 ja 11/2 runko on valmistettu messingistä. Muita materiaaleja, paineita ja lämpötiloja saatavana tilauksesta., pystymalli mm h mm mm , pystymalli mm Virtausmäärä m 3 /h 1,25 1,25 2 3,7 5 Virtausmäärä, pystymalli m 3 /h 1,25 1, Tilavuus l Tilavuus, pystymalli l Paino kg Paino, pystymalli kg Ø d Ø65 pystymalli

6 Spirotech on maailman johtava yritys lämmitys- ja jäähdytysjärjestelmien ilmanpoisto- ja lianerotustekniikan alalla. Spiroventillä on monia sovelluskohteita myös kemian- ja prosessiteollisuudessa, aurinkoenergiajärjestelmissä ja luonnollisesti kaukolämpöasennuksissa. Spirovent ilman-ja lianerottimet valmistetaan ollannissa elmondin kaupungissa Spirotechin tehtaassa. A Spiro Enterprises Company SPIROVENT Mitat Esitteen asennusmittatiedot ovat ohjeellisia ja vaativat aina tapauskohtaista tarkempaa olosuhteiden huomiomista. Asennuspiirrokset ovat viitteellisiä. Tarkempia asennusohjeita maahantuojalta. Oy Kolmeks Ab Tuupakantie 7A FIN VANTAA Puhelin: Faksi: etunimi.sukunimi@kolmeks.fi Valmistaja varaa oikeuden muutoksiin ilman ennakkoilmoitusta Copyright Spirotech bv Tämän esitteen tietoja ei saa osinkaan kopioida ilman sproitech bv: n kirjallista suostumusta /04-06 Spirotech bv, Churchilllaan 52, P.O. Box 207, 5700 AE elmond, The Netherlands, Phone: +31 (0) , Fax: +31 (0) , info@spirotech.nl,
