1 . Käyttövesijärjestelmän varusteet Flamco Prescor B varoventtiilit suojaavat käyttövesijärjestelmiä suunnitellun maksimikäyttöpaineen ylittämiseltä. Kun asetettu paine saavutetaan, varoventiili aukeaa estääkseen paineen nousun edelleen. Prescor B varoventtiililejä valmistetaan eri kokoja ja paineluokkia. Flamco venttiilien korkealuokkaiset materiaalit ja rakenne varmistavat täydellisen turvallisuuden ja mielenrauhan. Niitä voidaan käyttää yhdessä minkä tahansa vedenlämmittimien kanssa

2 Prescor varoventtiilit: järjestelmän tehokkaaseen suojaamiseen Prescor B ja SB varoventiilit suojaavat suljettuja käyttövesijärjestelmiä ylipainetta vastaan. Tällainen turvaaminen vaaditaan järjestelmäveden laajenemisen ja asennetun takaisinvirtaussuojan johdosta. Vesi ei tietenkään puristu kokoon, joten ilman tällaista turvaamista järjestelmän paine voisi nousta vaarallisen korkealle. Prescor B ja Prescor SB varoventtiiliä käytettäessä on aina huomioitava paikalliset määräykset, standardit ja vedenpaineet. Kun järjestelmän paine saavuttaa asetuspaineen, Prescor B varoventtiili alkaa pisaroida, jolloin paineen nousu lakkaa. Mikäli erikoisolosuhteista johtuen paine nousee äkkiä asetuspaineen yläpuolelle, Prescor B varoventtiili aukeaa kokonaan aikaansaaden suuren puhalluksen. Tämä on pysyvä ja luotettava turva ylipainetta vastaan. Pisarointi voidaan estää asentamalla saniteettijärjestelmiin tarkoitetun Airfixpaisunta-astian. Tuotetiedot näkyvät kannessa. Kaikkien Prescor B ja Prescor SB varoventtiilien toiminta taataan testaamalla ne yksilöllisesti, ja ne noudattavat Euroopan paineastiadirektiivin 97/23/EY määräyksiä. PRESCOR B PRESCOR SB Prescor varoventtiilien käyttöetuja tukeva messinkipesäke. laajasta valikoimasta löytyy aina oikea venttiili. kaikissa Prescor B ja Prescor SB varoventtiileissä on CE-vaatimustenmukaisuusmerkki. Prescor varoventtiileitä voidaan käyttää yhdessä minkä tahansa vedenlämmittimien kanssa. rakenne ja materiaalivalinta takaavat turvallisuutesi. Prescor varoventtiili on asennettava kattilan kylmävesiliitokseen. Ennen sitä putkisto on kunnolla huuhdeltava. Hyvä toimintakunto voidaan pysyvästi taata siten, ettei varoventtiilien väliin asenneta sulkuhanoja, vastaventtiileitä tai muita vedenkiertoa rajoittavia laitteita. Prescorvaroventtiiliin pitää päästä helposti käsiksi ja se on asennettava mahdollisimman lähelle kattilaa, korkeimpaan mahdolliseen kohtaan

3 Laaja valikoima hyvin suunniteltua tekniikkaa ja sovelluksia Prescor varoventtiili on siten suunniteltu, että se muodostaa täydellisen tiiviyden ja lisäksi sillä mahdollistetaan suuri ulospuhallusteho. Kumin kovuus on vastaavasti sovitettu varoventtiilin asetuspaineeseen. Optimi turvallisuus saavutetaan erikoisrakenteisen venttiilin ja erikoiskumin yhdistelmällä. Asennus Prescor varoventtiiliä ei saa asentaa puhallusaukko suunnattuna ylöspäin. Vastaventtiili estää veden virtaamisen takaisin syöttölinjaan. Vastaventtiilin aukko takana. Sekä Prescor B:n että Prescor SB:n venttiilikoko määräytyy kattilan kapasiteetin ja tuotantotehon mukaan. Kahva venttiilin tarkistamiseksi. Varoventtiilin asetuspaine on kiinteä, eikä sitä voi muuttaa. XVÄÄRIN OK Varoventtiili. Kansi venttiilin tarkistamiseksi. Jousi varoventtiilin paineen asettamista varten. Vältä kalkkikivi pitämällä liikkuvat osat kaikissa olosuhteissa kuivina. Kalvo varmistaa tämän. Sulku- ja tyhjennysventtiili. Suppilo Kalvo, joka estää kosteuden ja lian pääsyn liikkuviin osiin. PRESCOR IC PRESCOR SB Venttiili ja kumitiiviste. Venttiilien lisäksi sisäänmenoyksikköjä Prescor B ja Prescor SB varoventtiilien lisäksi Flamco toimittaa myös kahdentyyppisiä Prescor IC sisäänmenoyksiköitä (½" and ¾") sekä vesiiskunvaimentimia. PRESCOR B Käytännön ohjeita Prescor varoventtiilien oikeaa asennusta varten Laske tarkasti tarvittavan varoventtiilin oikea koko (tyyppi). Asenna varoventtiili pystysuoraan, virtaussuunta nuolen mukaan. Varoventtiilin ja purkulinjan välissä pitää olla vähintään 2 cm:n mittainen selvä näkyvä aukko. Sovita Flamcon näkösuppilo siihen. Puhalluslinja on asennettava kaltevaan kulmaan. Asenna varoventtiili mahdollisimman lähelle kattilaa. Suorita tarvittavat hitsaukset ja juotokset ennen varoventtiilin asentamista. Tällä vältetään vahingot. Prescor IC ½":n edut. Ääniluokka 1 hyväksytty. KIWA-hyväksyntä. ½" 1 mm:n puserrusliitos. Iso virtauskapasiteetti, joten lähes olematon painehäviö. Suppiloa voi pyörittää 360. Sen voi näin ollen asettaa lähes mihin tahansa asentoon. Pieni, joten suositellaan valmiskojeisiin. Suppiloa voi pyörittää 360. Sen voi näin ollen asettaa lähes mihin tahansa asentoon. Pieni malli, moderni rakenne

4 Varoventtiilit Prescor SB Kaikkien vedenlämmittimien ja käyttövesijärjestelmien suojaksi. Prescor B Tuote Avautumispaine [bar] Järjest Liitos Ulospuh Ulospuhallusteho [kw] LVInumero Prescor B 1 / 2 6,0 1 / 2 1 / Prescor B 1 / 2 8,0 1 / 2 1 / Prescor B 1 / 2 10,0 1 / 2 1 / Flopress B 1 / 2 x 3 / 4 6,0 1 / 2 3 / Flopress B 1 / 2 x 3 / 4 8,0 1 / 2 3 / Prescor B 1 / 2 x 3 / 4 10,0 1 / 2 3 / Prescor B 3 / 4 6,0 3 / Prescor B 3 / 4 8,0 3 / Prescor B 3 / 4 10,0 3 / Prescor B 1 6, / Prescor B 1 8, / Prescor B 1 10, / Tuote Avautumispaine [bar] Järjest Liitos Ulospuh Ulospuhallusteho [kw] LVInumero Prescor SB 1 1 / 4 6,0 1 1 / / Prescor SB 1 1 / 4 8,0 1 1 / / Prescor SB 1 1 / 4 10,0 1 1 / / Prescor SB 1 1 / 2 6,0 1 1 / Prescor SB 1 1 / 2 8,0 1 1 / Prescor SB 1 1 / 2 10,0 1 1 / Prescor SB 2 6, / Prescor SB 2 8, / Prescor SB 2 10, / Nr Nr

5 Estä vesi-iskut yksinkertaisesti ja tehokkaasti Kromatusta messingistä tehty vesi-iskunvaimennin on erityisesti kehitetty vaimentamaan paineiskuja vesijohtoverkostossa. Vesi-iskun mahdollisia syitä ovat: (magneetti)venttiili tai hana sulkeutuu liian nopeasti. vastaventtiili. äkillisesti käynnistyvä tai pysähtyvä pumppu. Valintataulukko Järjestelmän paine [baaria] 2 2, 3 3, 4 4,, 6 6, 7 Putken halkaisija Putken maksimipituus 1. mutkaan [m] Asennettavien Flexofit S vesi-iskunvaimentimien lukumäärä ½" (1 mm) ¾" (22 mm) 7, " (28 mm) 7, ¼" (3 mm) 7, Tämä taulukko perustuu virtausnopeuteen 3 m/s. Esipaineellinen kaasutila. Kumikalvo. Järjestelmään yhteydessä oleva tila. T-kappale. Flexofit pisoaarin huuhtojaan johtavassa linjassa Käsienpesualtaan yhteydessä Käytössä pesukoneen kanssa Flexofit vesi-iskunvaimennin vaimentaa paineaallon, ennen kuin siitä kehittyy vesi-isku. Flexofitissä on sitä varten kaksi kumikalvolla erotettua aluetta. Yhdellä puolella on paineenalainen kaasutila ja toinen puoli on yhteydessä järjestelmään. Kaasu puristuu kasaan ja vaimentaa paineaallon. Vesi-isku voidaan kuvata suljetussa putkistossa esiintyvänä paineenmuutoksena, joka johtuu järjestelmässä olevan nesteen virtausnopeuden äkillisistä muutoksista. Tämä aikaansaa linjassa nopeasti etenevän paineaallon. Paineaalto voi synnyttää värähtelyjä, melua ja jopa murtuman putkeen tai vakavan vaurion laitteistoon ja pumppuihin. Sen takia vesi-iskun estäminen on tärkeää. FLEXOFIT T-KAPPALE

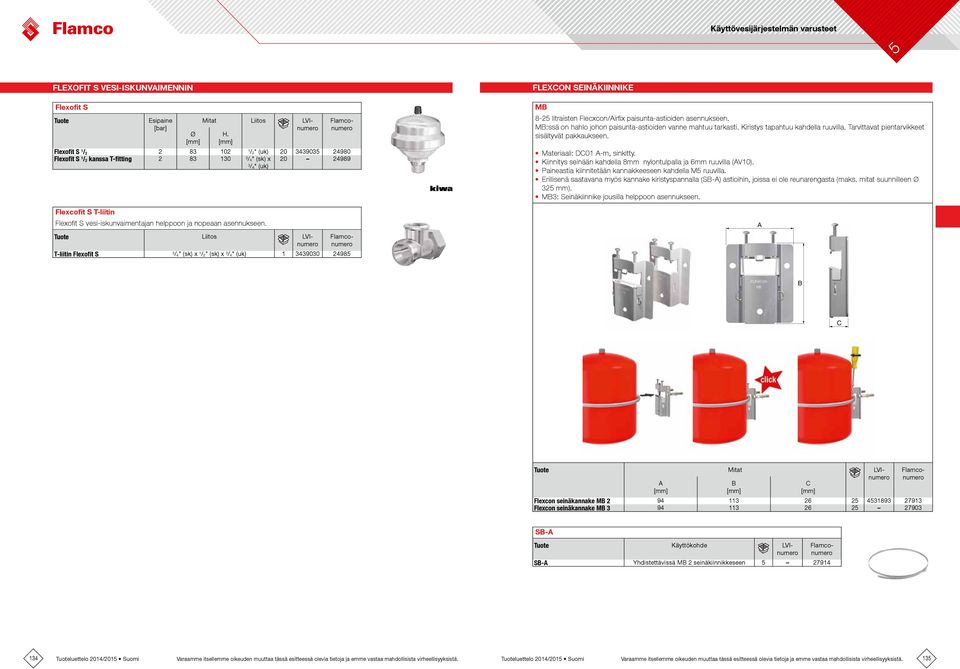

6 Flexofit S vesi-iskunvaimennin Flexofit S Tuote Esipaine [bar] Mitat Liitos LVInumero Ø H. [mm] [mm] Flexofit S 1 / / 2" (uk) Flexofit S 1 / 2 kanssa T-fitting / 4" x / 4" (uk) Flexcofit S T-liitin Flexofit S vesi-iskunvaimentajan helppoon ja nopeaan asennukseen. Tuote Liitos LVInumero T-liitin Flexofit S 3 / 4" x 1 / 2" x 3 / 4" (uk) Flexcon seinäkiinnike MB 8-2 litraisten Flecxcon/Airfix paisunta-astioiden asennukseen. MB:ssä on hahlo johon paisunta-astioiden vanne mahtuu tarkasti. Kiristys tapahtuu kahdella ruuvilla. Tarvittavat pientarvikkeet sisältyvät pakkaukseen. Materiaali: DC01 A-m, sinkitty. Kiinnitys seinään kahdella 8mm nylontulpalla ja 6mm ruuvilla (AV10). Paineastia kiinnitetään kannakkeeseen kahdella M ruuvilla. Erillisenä saatavana myös kannake kiristyspannalla (SB-A) astioihin, joissa ei ole reunarengasta (maks. mitat suunnilleen Ø 32 mm). MB3: Seinäkiinnike jousilla helppoon asennukseen. A B C Tuote Mitat LVInumero A B C [mm] [mm] [mm] Flexcon seinäkannake MB Flexcon seinäkannake MB SB-A Tuote Käyttökohde LVInumero SB-A Yhdistettävissä MB 2 seinäkiinnikkeseen
