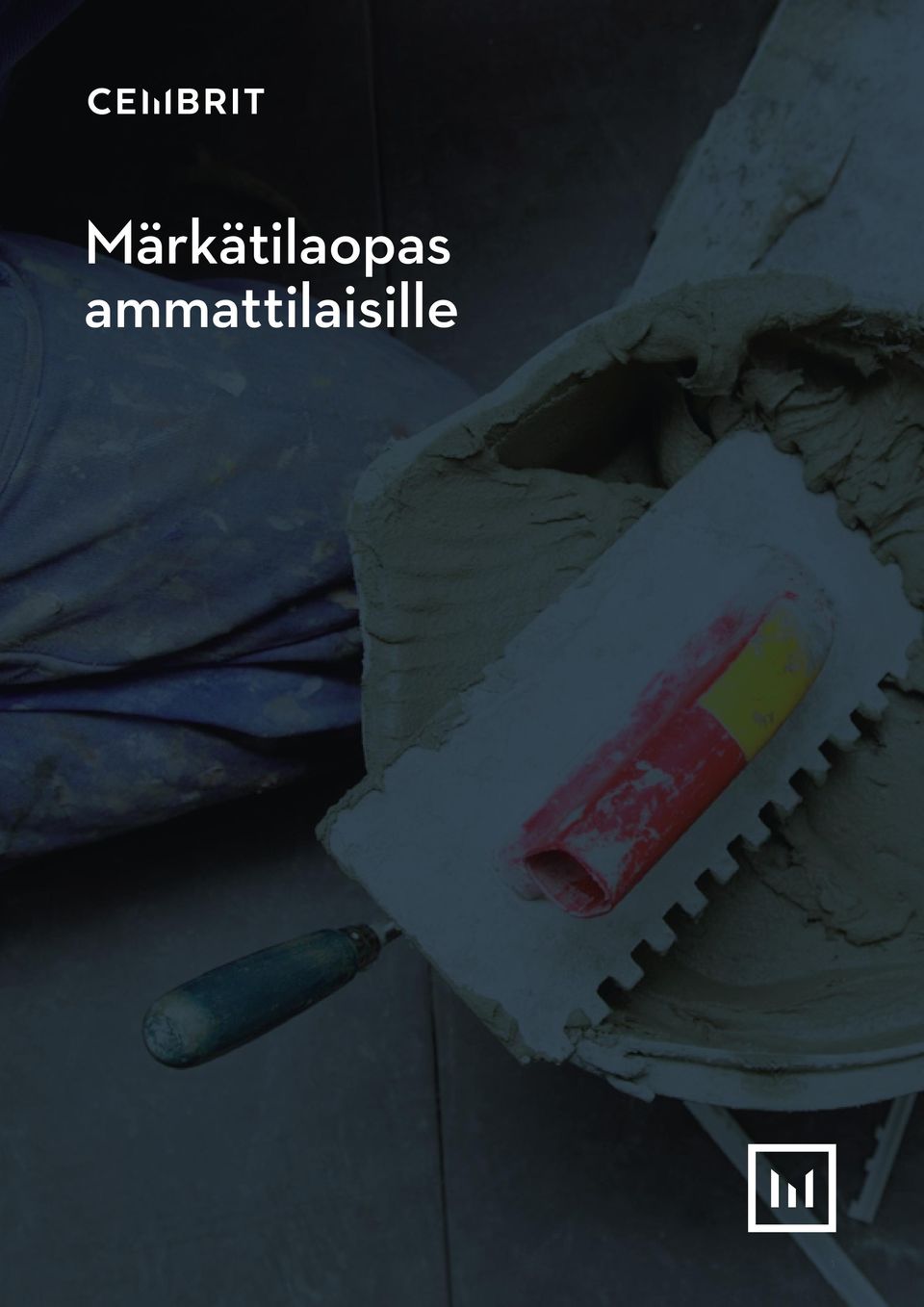

1 Märkätilaopas ammattilaisille 1

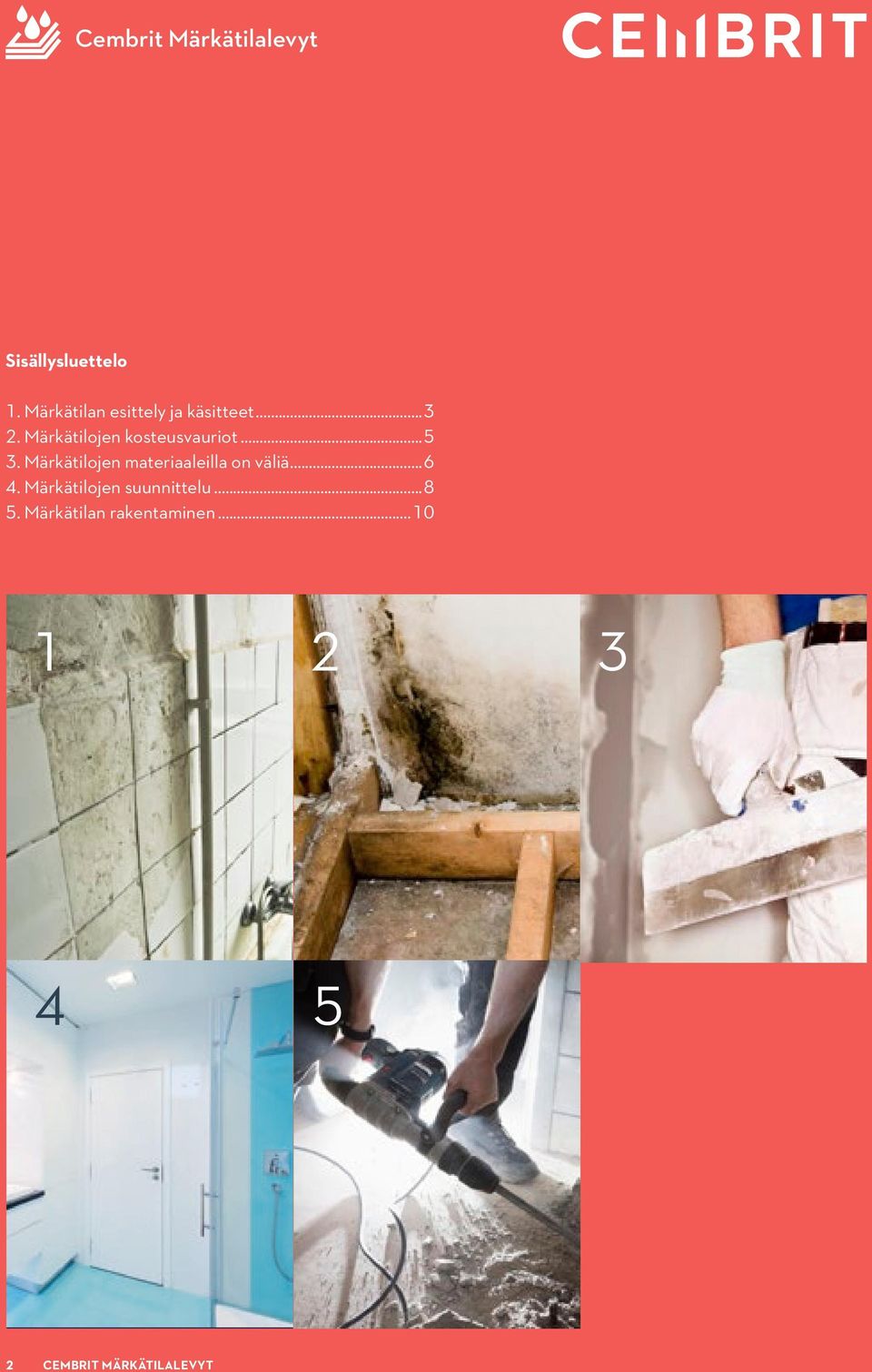

2 Cembrit Märkätilalevyt Sisällysluettelo 1. Märkätilan esittely ja käsitteet Märkätilojen kosteusvauriot Märkätilojen materiaaleilla on väliä Märkätilojen suunnittelu Märkätilan rakentaminen CEMBRIT MÄRKÄTILALEVYT

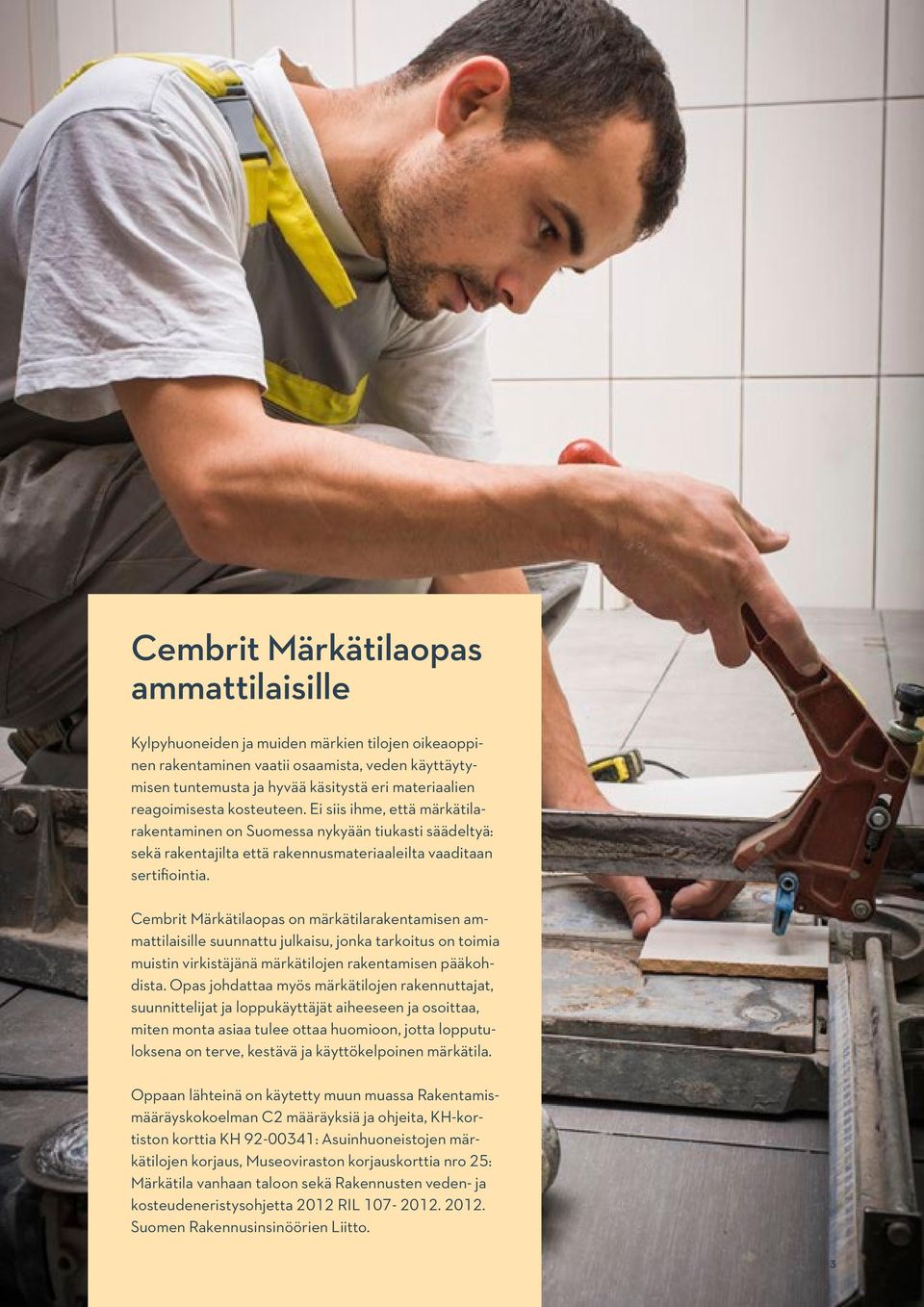

3 Cembrit Märkätilaopas ammattilaisille Kylpyhuoneiden ja muiden märkien tilojen oikeaoppinen rakentaminen vaatii osaamista, veden käyttäytymisen tuntemusta ja hyvää käsitystä eri materiaalien reagoimisesta kosteuteen. Ei siis ihme, että märkätilarakentaminen on Suomessa nykyään tiukasti säädeltyä: sekä rakentajilta että rakennusmateriaaleilta vaaditaan sertifiointia. Cembrit Märkätilaopas on märkätilarakentamisen ammattilaisille suunnattu julkaisu, jonka tarkoitus on toimia muistin virkistäjänä märkätilojen rakentamisen pääkohdista. Opas johdattaa myös märkätilojen rakennuttajat, suunnittelijat ja loppukäyttäjät aiheeseen ja osoittaa, miten monta asiaa tulee ottaa huomioon, jotta lopputuloksena on terve, kestävä ja käyttökelpoinen märkätila. Oppaan lähteinä on käytetty muun muassa Rakentamismääräyskokoelman C2 määräyksiä ja ohjeita, KH-kortiston korttia KH : Asuinhuoneistojen märkätilojen korjaus, Museoviraston korjauskorttia nro 25: Märkätila vanhaan taloon sekä Rakennusten veden- ja kosteudeneristysohjetta 2012 RIL Suomen Rakennusinsinöörien Liitto. 3

4 Cembrit Märkätilalevyt Märkätilojen vedenpoisto ja rakenteet on suunniteltava ja rakennettava siten, ettei vesi pääse valumaan tai siirtymään kapillaarivirtauksena ympäröiviin rakenteisiin ja huonetiloihin. 4 CEMBRIT MÄRKÄTILALEVYT

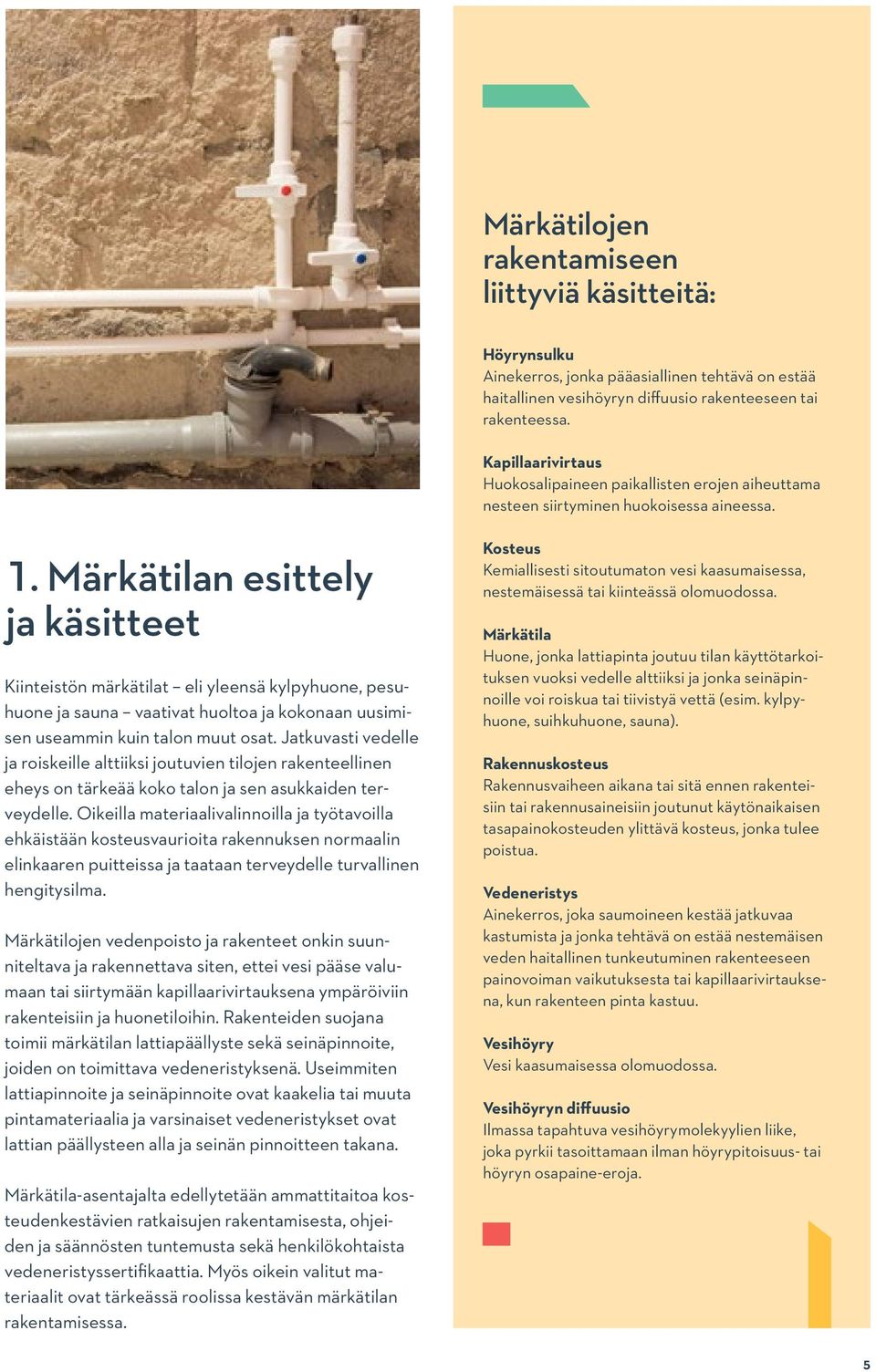

5 Märkätilojen rakentamiseen liittyviä käsitteitä: Höyrynsulku Ainekerros, jonka pääasiallinen tehtävä on estää haitallinen vesihöyryn diffuusio rakenteeseen tai rakenteessa. Kapillaarivirtaus Huokosalipaineen paikallisten erojen aiheuttama nesteen siirtyminen huokoisessa aineessa. 1. Märkätilan esittely ja käsitteet Kiinteistön märkätilat eli yleensä kylpyhuone, pesuhuone ja sauna vaativat huoltoa ja kokonaan uusimisen useammin kuin talon muut osat. Jatkuvasti vedelle ja roiskeille alttiiksi joutuvien tilojen rakenteellinen eheys on tärkeää koko talon ja sen asukkaiden terveydelle. Oikeilla materiaalivalinnoilla ja työtavoilla ehkäistään kosteusvaurioita rakennuksen normaalin elinkaaren puitteissa ja taataan terveydelle turvallinen hengitysilma. Märkätilojen vedenpoisto ja rakenteet onkin suunniteltava ja rakennettava siten, ettei vesi pääse valumaan tai siirtymään kapillaarivirtauksena ympäröiviin rakenteisiin ja huonetiloihin. Rakenteiden suojana toimii märkätilan lattiapäällyste sekä seinäpinnoite, joiden on toimittava vedeneristyksenä. Useimmiten lattiapinnoite ja seinäpinnoite ovat kaakelia tai muuta pintamateriaalia ja varsinaiset vedeneristykset ovat lattian päällysteen alla ja seinän pinnoitteen takana. Märkätila-asentajalta edellytetään ammattitaitoa kosteudenkestävien ratkaisujen rakentamisesta, ohjeiden ja säännösten tuntemusta sekä henkilökohtaista vedeneristyssertifikaattia. Myös oikein valitut materiaalit ovat tärkeässä roolissa kestävän märkätilan rakentamisessa. Kosteus Kemiallisesti sitoutumaton vesi kaasumaisessa, nestemäisessä tai kiinteässä olomuodossa. Märkätila Huone, jonka lattiapinta joutuu tilan käyttötarkoituksen vuoksi vedelle alttiiksi ja jonka seinäpinnoille voi roiskua tai tiivistyä vettä (esim. kylpyhuone, suihkuhuone, sauna). Rakennuskosteus Rakennusvaiheen aikana tai sitä ennen rakenteisiin tai rakennusaineisiin joutunut käytönaikaisen tasapainokosteuden ylittävä kosteus, jonka tulee poistua. Vedeneristys Ainekerros, joka saumoineen kestää jatkuvaa kastumista ja jonka tehtävä on estää nestemäisen veden haitallinen tunkeutuminen rakenteeseen painovoiman vaikutuksesta tai kapillaarivirtauksena, kun rakenteen pinta kastuu. Vesihöyry Vesi kaasumaisessa olomuodossa. Vesihöyryn diffuusio Ilmassa tapahtuva vesihöyrymolekyylien liike, joka pyrkii tasoittamaan ilman höyrypitoisuus- tai höyryn osapaine-eroja. 5

6 Cembrit Märkätilalevyt Vedeneristyksen käyttö asuinhuoneistossa Tila Lattia Seinä Katto Kylpy- tai suihkutilat, pesuhuoneet Vedeneristys Vedeneristys Kosteutta kestävä pinta. 1) Tarvittaessa höyrysulku Löylyhuoneet 2) Vedeneristys Höyrynsulku Kosteutta kestävä pinta Höyrysulku WC-tilat 2) 3) lattiakaivolla tai ilman lattiakaivoa Kodinhoitohuoneet ja vastaavat vesipisteelliset huoltotilat 2) 3) Vedeneristys Vedeneristys Laatoitettavan seinän osilla vähintään kosteussulkukäsittely Laatoitettavan seinän osilla vähintään kosteussulkukäsittely Kuraeteiset 1) Vedeneristys Vedeneristys 1,2 metrin korkeuteen ja vaakasuunnassa 1,5 m etäisyyteen vesipisteestä Höyrysaunat 1) Vedeneristys Veden- ja höyrysulku 4) Veden- ja höyrysulku 4) Saunakaapit Keittiöt 1) 3) Tekniset tilat Erillinen vedeneristys kaapin alla Astianpesukoneen ja allaskaapin kohdalla vesivuotojen esille ohjaus tehdään erillisen suunnitelman mukaisesti, esim. vuotovesikaukalolla tai muovimatolla. Näin suositellaan. Erillinen vedeneristys kaapin alla Kosteussulkukäsittely vähintään pesualtaan kohdalla 1) Käytetään aina lattiakaivoa. 2) Sijoitetaan lattiakaivolliseen tilaan. 3) Lattian kallistus voi olla pelkästään paikalliskallistus kaivon yhteydessä. 4) Pintarakennejärjestelmän soveltuvuus veden- ja höyrynsuluksi on varmistettava. 6 CEMBRIT MÄRKÄTILALEVYT

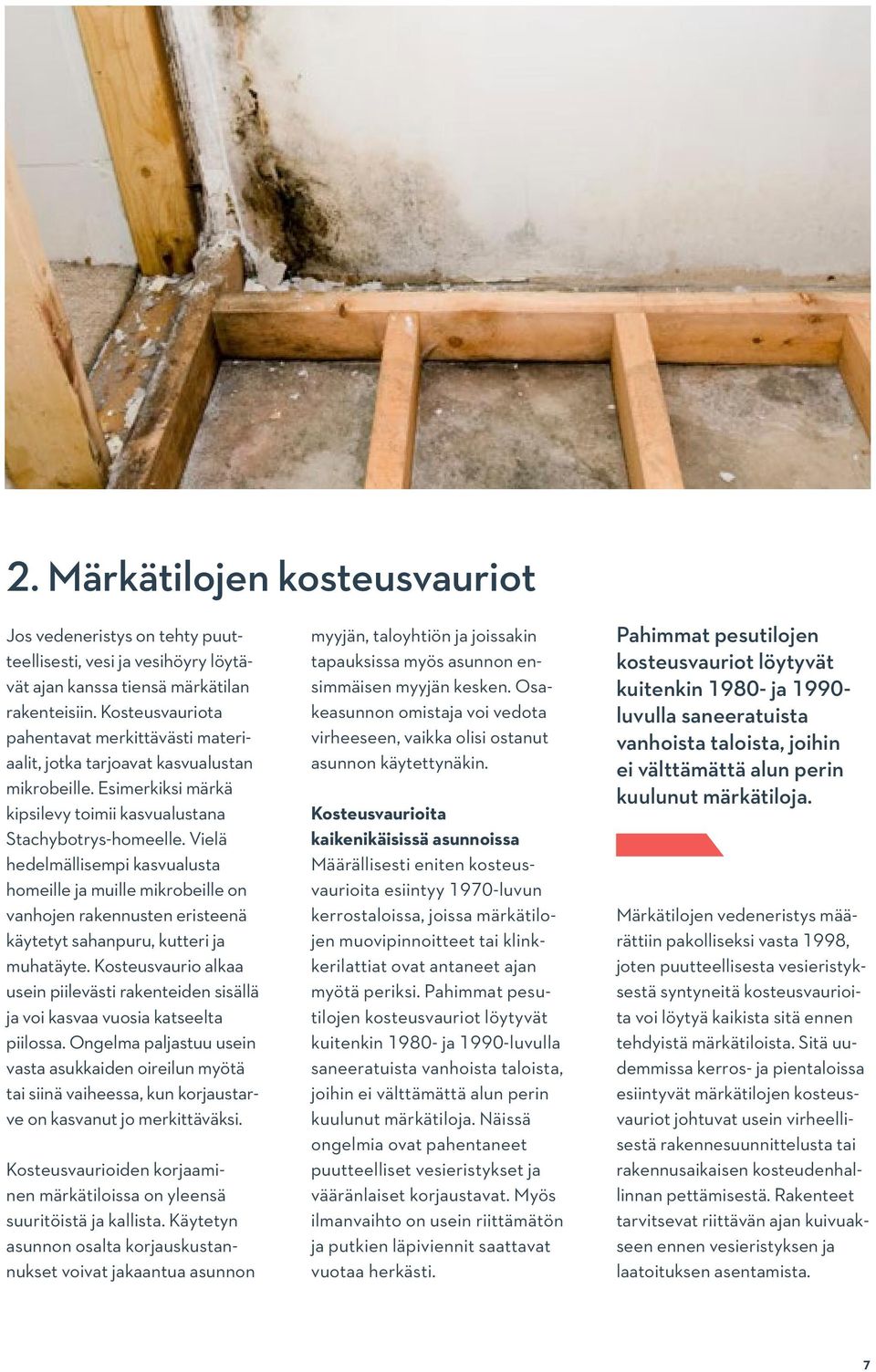

7 2. Märkätilojen kosteusvauriot Jos vedeneristys on tehty puutteellisesti, vesi ja vesihöyry löytävät ajan kanssa tiensä märkätilan rakenteisiin. Kosteusvauriota pahentavat merkittävästi materiaalit, jotka tarjoavat kasvualustan mikrobeille. Esimerkiksi märkä kipsilevy toimii kasvualustana Stachybotrys-homeelle. Vielä hedelmällisempi kasvualusta homeille ja muille mikrobeille on vanhojen rakennusten eristeenä käytetyt sahanpuru, kutteri ja muhatäyte. Kosteusvaurio alkaa usein piilevästi rakenteiden sisällä ja voi kasvaa vuosia katseelta piilossa. Ongelma paljastuu usein vasta asukkaiden oireilun myötä tai siinä vaiheessa, kun korjaustarve on kasvanut jo merkittäväksi. Kosteusvaurioiden korjaaminen märkätiloissa on yleensä suuritöistä ja kallista. Käytetyn asunnon osalta korjauskustannukset voivat jakaantua asunnon myyjän, taloyhtiön ja joissakin tapauksissa myös asunnon ensimmäisen myyjän kesken. Osakeasunnon omistaja voi vedota virheeseen, vaikka olisi ostanut asunnon käytettynäkin. Kosteusvaurioita kaikenikäisissä asunnoissa Määrällisesti eniten kosteusvaurioita esiintyy 1970-luvun kerrostaloissa, joissa märkätilojen muovipinnoitteet tai klinkkerilattiat ovat antaneet ajan myötä periksi. Pahimmat pesutilojen kosteusvauriot löytyvät kuitenkin ja 1990-luvulla saneeratuista vanhoista taloista, joihin ei välttämättä alun perin kuulunut märkätiloja. Näissä ongelmia ovat pahentaneet puutteelliset vesieristykset ja vääränlaiset korjaustavat. Myös ilmanvaihto on usein riittämätön ja putkien läpiviennit saattavat vuotaa herkästi. Pahimmat pesutilojen kosteusvauriot löytyvät kuitenkin ja luvulla saneeratuista vanhoista taloista, joihin ei välttämättä alun perin kuulunut märkätiloja. Märkätilojen vedeneristys määrättiin pakolliseksi vasta 1998, joten puutteellisesta vesieristyksestä syntyneitä kosteusvaurioita voi löytyä kaikista sitä ennen tehdyistä märkätiloista. Sitä uudemmissa kerros- ja pientaloissa esiintyvät märkätilojen kosteusvauriot johtuvat usein virheellisestä rakennesuunnittelusta tai rakennusaikaisen kosteudenhallinnan pettämisestä. Rakenteet tarvitsevat riittävän ajan kuivuakseen ennen vesieristyksen ja laatoituksen asentamista. 7

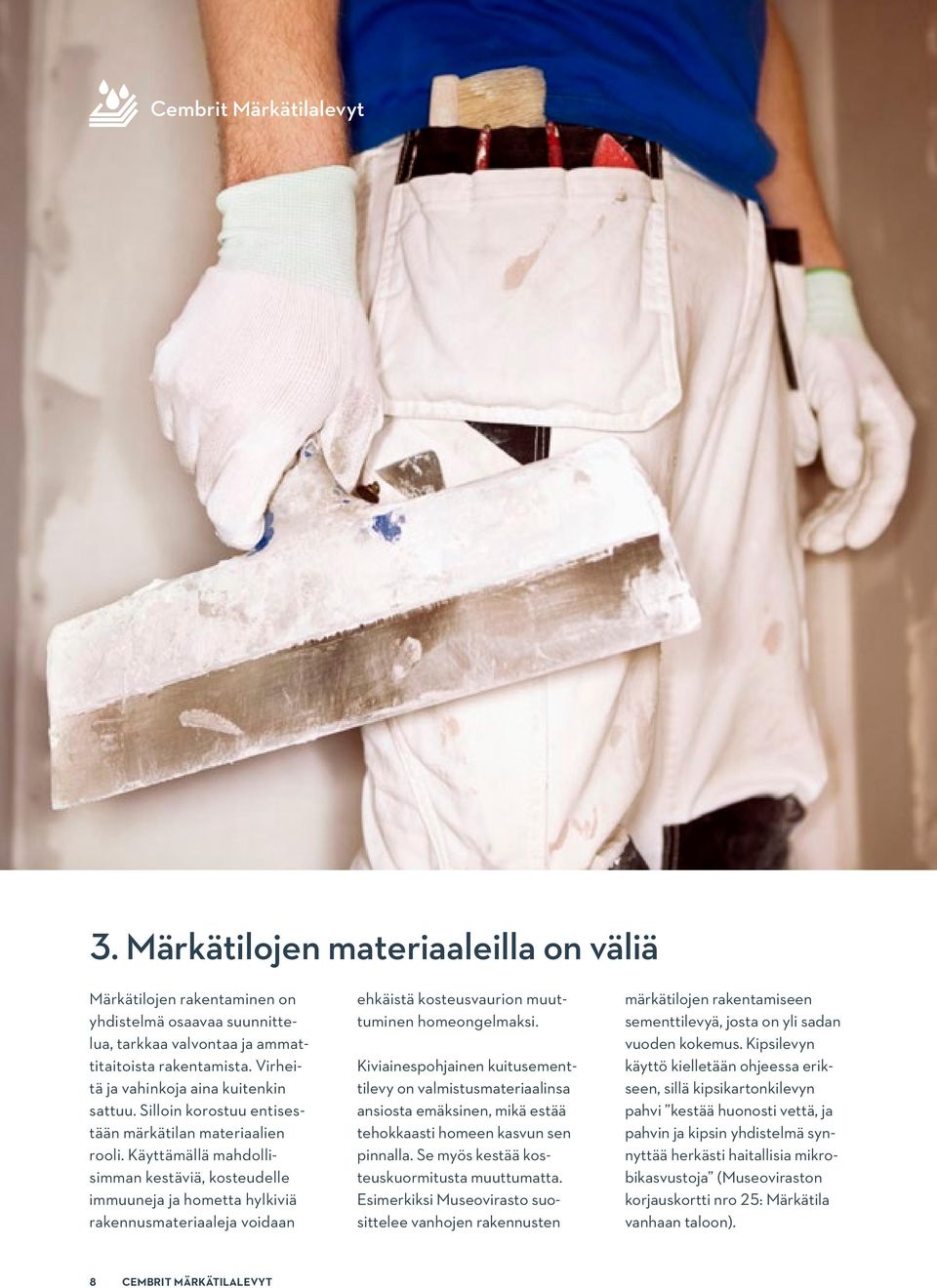

8 Cembrit Märkätilalevyt 3. Märkätilojen materiaaleilla on väliä Märkätilojen rakentaminen on yhdistelmä osaavaa suunnittelua, tarkkaa valvontaa ja ammattitaitoista rakentamista. Virheitä ja vahinkoja aina kuitenkin sattuu. Silloin korostuu entisestään märkätilan materiaalien rooli. Käyttämällä mahdollisimman kestäviä, kosteudelle immuuneja ja hometta hylkiviä rakennusmateriaaleja voidaan ehkäistä kosteusvaurion muuttuminen homeongelmaksi. Kiviainespohjainen kuitusementtilevy on valmistusmateriaalinsa ansiosta emäksinen, mikä estää tehokkaasti homeen kasvun sen pinnalla. Se myös kestää kosteuskuormitusta muuttumatta. Esimerkiksi Museovirasto suosittelee vanhojen rakennusten märkätilojen rakentamiseen sementtilevyä, josta on yli sadan vuoden kokemus. Kipsilevyn käyttö kielletään ohjeessa erikseen, sillä kipsikartonkilevyn pahvi kestää huonosti vettä, ja pahvin ja kipsin yhdistelmä synnyttää herkästi haitallisia mikrobikasvustoja (Museoviraston korjauskortti nro 25: Märkätila vanhaan taloon). 8 CEMBRIT MÄRKÄTILALEVYT

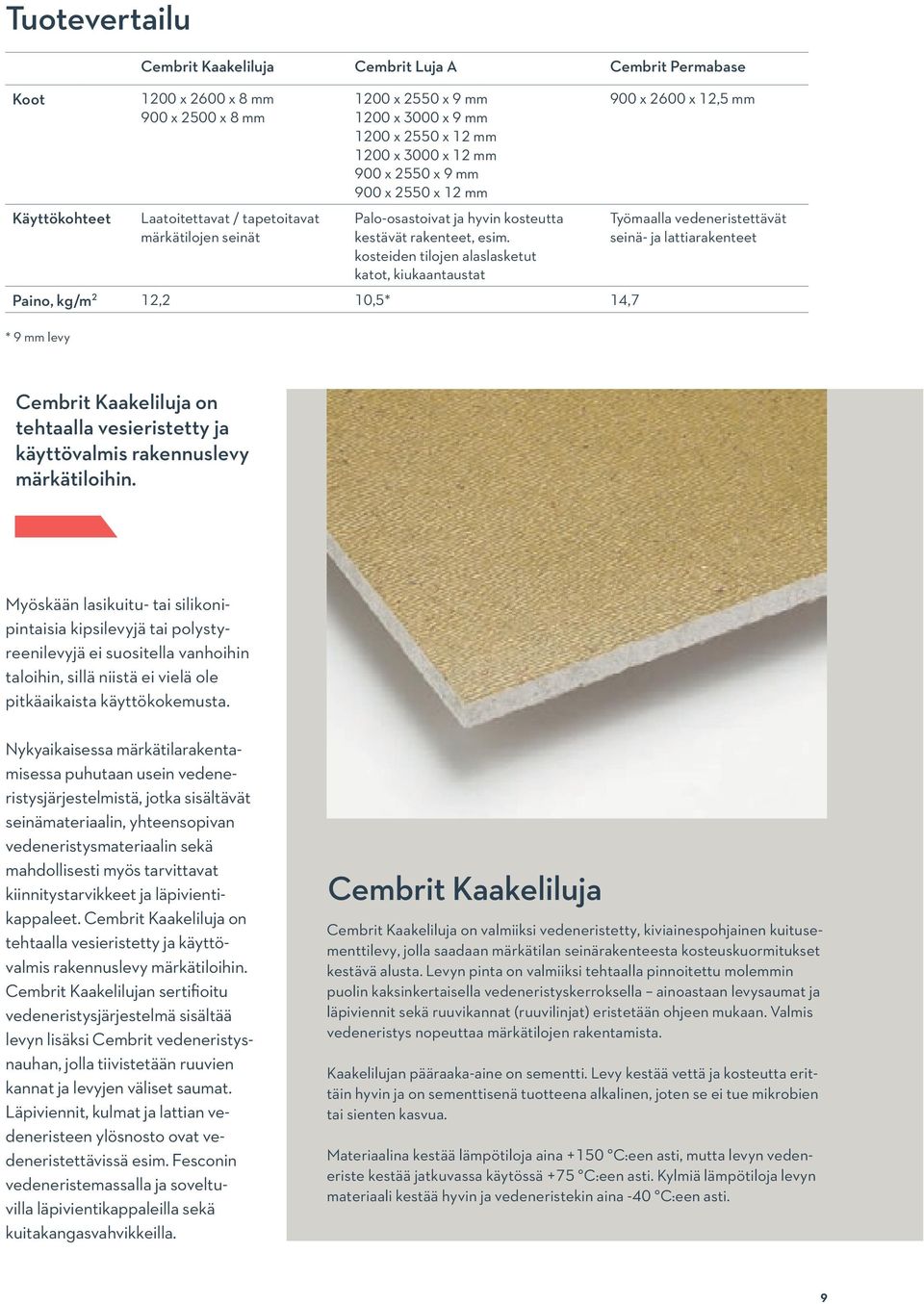

9 Tuotevertailu Koot Käyttökohteet * 9 mm levy Cembrit Kaakeliluja Cembrit Luja A Cembrit Permabase 1200 x 2600 x 8 mm 900 x 2500 x 8 mm Laatoitettavat / tapetoitavat märkätilojen seinät 1200 x 2550 x 9 mm 1200 x 3000 x 9 mm 1200 x 2550 x 12 mm 1200 x 3000 x 12 mm 900 x 2550 x 9 mm 900 x 2550 x 12 mm Palo-osastoivat ja hyvin kosteutta kestävät rakenteet, esim. kosteiden tilojen alaslasketut katot, kiukaantaustat Paino, kg/m 2 12,2 10,5* 14,7 900 x 2600 x 12,5 mm Työmaalla vedeneristettävät seinä- ja lattiarakenteet Cembrit Kaakeliluja on tehtaalla vesieristetty ja käyttövalmis rakennuslevy märkätiloihin. Myöskään lasikuitu- tai silikonipintaisia kipsilevyjä tai polystyreenilevyjä ei suositella vanhoihin taloihin, sillä niistä ei vielä ole pitkäaikaista käyttökokemusta. Nykyaikaisessa märkätilarakentamisessa puhutaan usein vedeneristysjärjestelmistä, jotka sisältävät seinämateriaalin, yhteensopivan vedeneristysmateriaalin sekä mahdollisesti myös tarvittavat kiinnitystarvikkeet ja läpivientikappaleet. Cembrit Kaakeliluja on tehtaalla vesieristetty ja käyttövalmis rakennuslevy märkätiloihin. Cembrit Kaakelilujan sertifioitu vedeneristysjärjestelmä sisältää levyn lisäksi Cembrit vedeneristysnauhan, jolla tiivistetään ruuvien kannat ja levyjen väliset saumat. Läpiviennit, kulmat ja lattian vedeneristeen ylösnosto ovat vedeneristettävissä esim. Fesconin vedeneristemassalla ja soveltuvilla läpivientikappaleilla sekä kuitakangasvahvikkeilla. Cembrit Kaakeliluja Cembrit Kaakeliluja on valmiiksi vedeneristetty, kiviainespohjainen kuitusementtilevy, jolla saadaan märkätilan seinärakenteesta kosteuskuormitukset kestävä alusta. Levyn pinta on valmiiksi tehtaalla pinnoitettu molemmin puolin kaksinkertaisella vedeneristyskerroksella ainoastaan levysaumat ja läpiviennit sekä ruuvikannat (ruuvilinjat) eristetään ohjeen mukaan. Valmis vedeneristys nopeuttaa märkätilojen rakentamista. Kaakelilujan pääraaka-aine on sementti. Levy kestää vettä ja kosteutta erittäin hyvin ja on sementtisenä tuotteena alkalinen, joten se ei tue mikrobien tai sienten kasvua. Materiaalina kestää lämpötiloja aina +150 C:een asti, mutta levyn vedeneriste kestää jatkuvassa käytössä +75 C:een asti. Kylmiä lämpötiloja levyn materiaali kestää hyvin ja vedeneristekin aina -40 C:een asti. 9

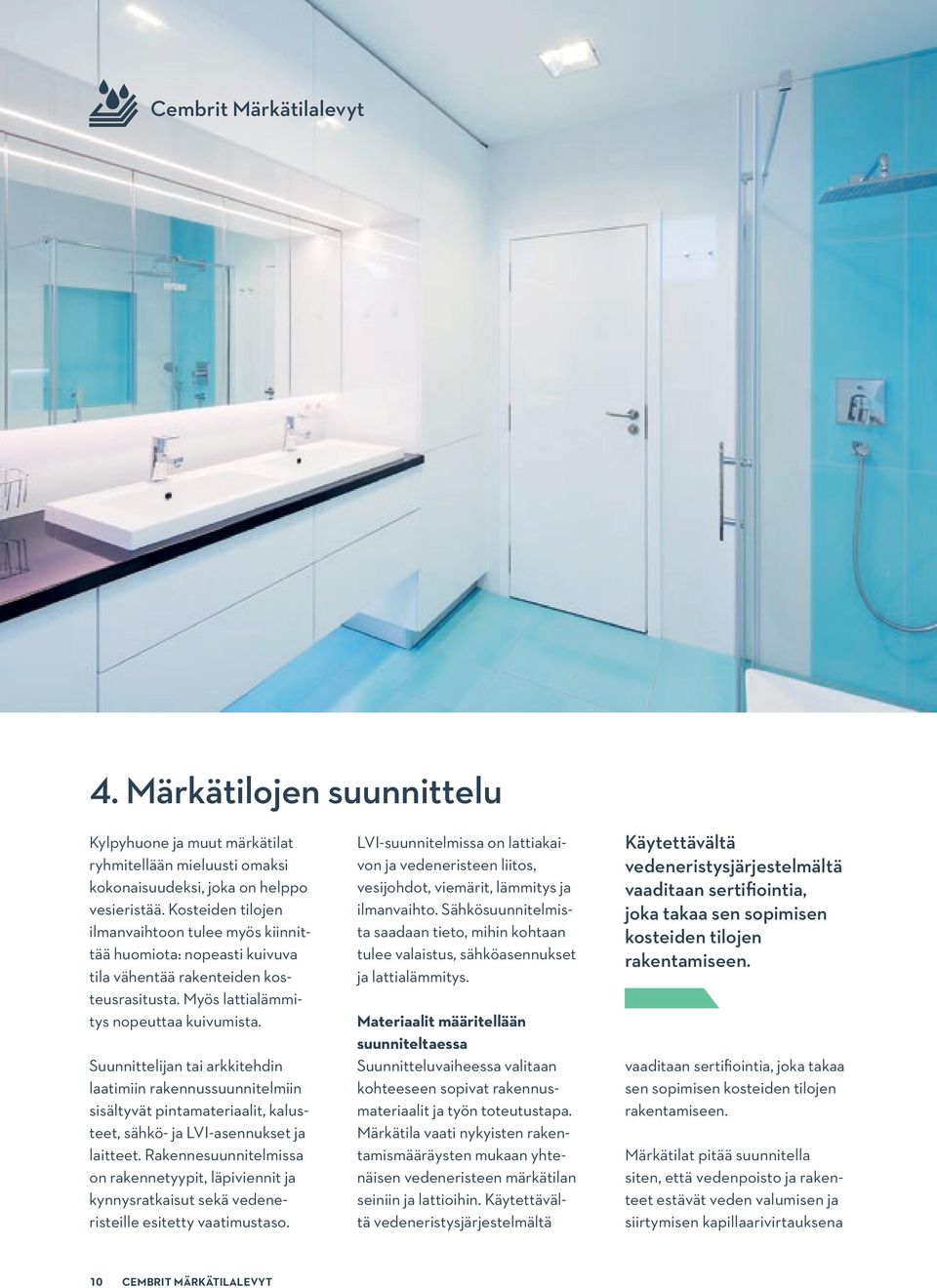

10 Cembrit Märkätilalevyt 4. Märkätilojen suunnittelu Kylpyhuone ja muut märkätilat ryhmitellään mieluusti omaksi kokonaisuudeksi, joka on helppo vesieristää. Kosteiden tilojen ilmanvaihtoon tulee myös kiinnittää huomiota: nopeasti kuivuva tila vähentää rakenteiden kosteusrasitusta. Myös lattialämmitys nopeuttaa kuivumista. Suunnittelijan tai arkkitehdin laatimiin rakennussuunnitelmiin sisältyvät pintamateriaalit, kalusteet, sähkö- ja LVI-asennukset ja laitteet. Rakennesuunnitelmissa on rakennetyypit, läpiviennit ja kynnysratkaisut sekä vedeneristeille esitetty vaatimustaso. LVI-suunnitelmissa on lattiakaivon ja vedeneristeen liitos, vesijohdot, viemärit, lämmitys ja ilmanvaihto. Sähkösuunnitelmista saadaan tieto, mihin kohtaan tulee valaistus, sähköasennukset ja lattialämmitys. Materiaalit määritellään suunniteltaessa Suunnitteluvaiheessa valitaan kohteeseen sopivat rakennusmateriaalit ja työn toteutustapa. Märkätila vaati nykyisten rakentamismääräysten mukaan yhtenäisen vedeneristeen märkätilan seiniin ja lattioihin. Käytettävältä vedeneristysjärjestelmältä Käytettävältä vedeneristysjärjestelmältä vaaditaan sertifiointia, joka takaa sen sopimisen kosteiden tilojen rakentamiseen. vaaditaan sertifiointia, joka takaa sen sopimisen kosteiden tilojen rakentamiseen. Märkätilat pitää suunnitella siten, että vedenpoisto ja rakenteet estävät veden valumisen ja siirtymisen kapillaarivirtauksena 10 CEMBRIT MÄRKÄTILALEVYT

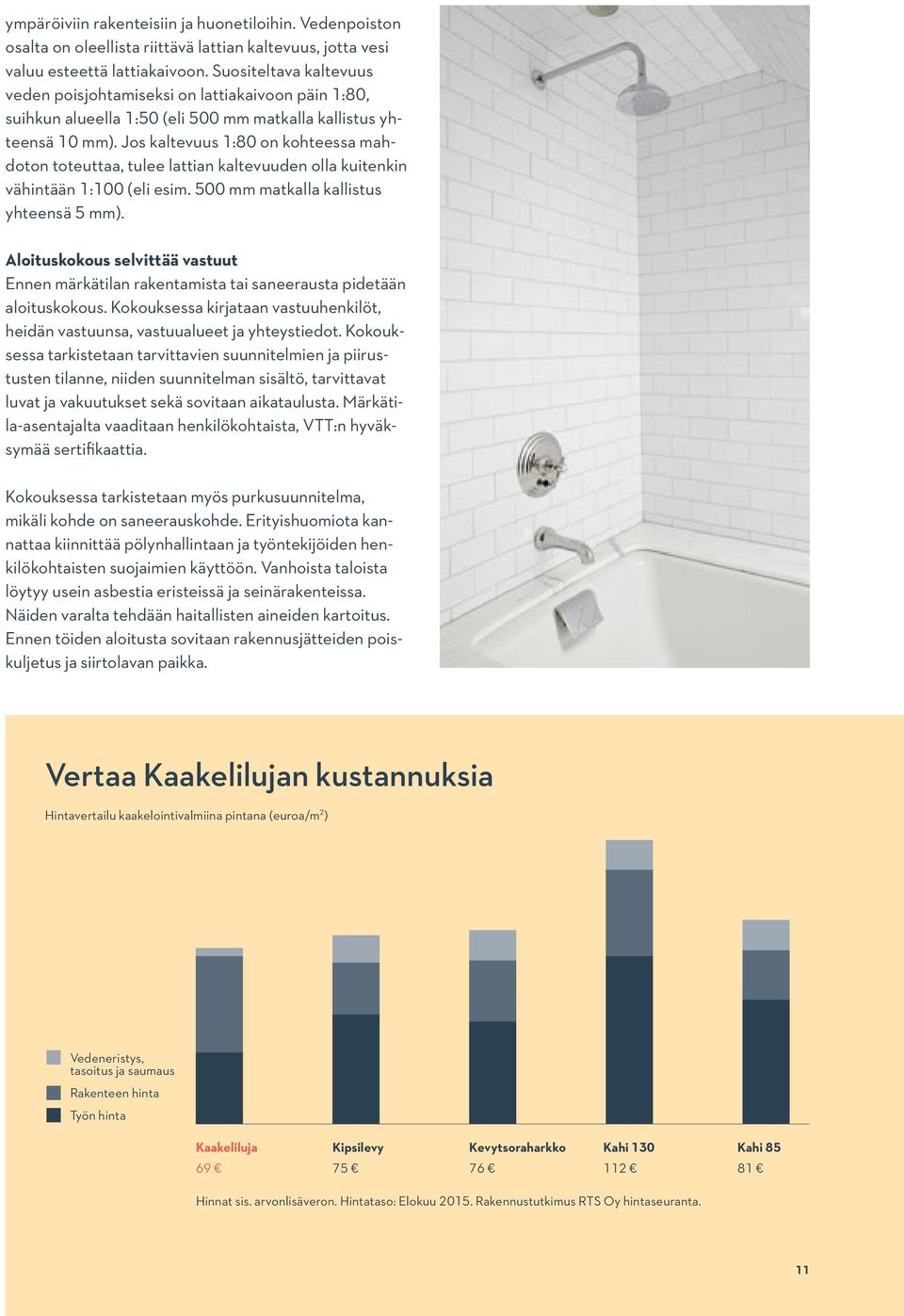

11 ympäröiviin rakenteisiin ja huonetiloihin. Vedenpoiston osalta on oleellista riittävä lattian kaltevuus, jotta vesi valuu esteettä lattiakaivoon. Suositeltava kaltevuus veden poisjohtamiseksi on lattiakaivoon päin 1:80, suihkun alueella 1:50 (eli 500 mm matkalla kallistus yhteensä 10 mm). Jos kaltevuus 1:80 on kohteessa mahdoton toteuttaa, tulee lattian kaltevuuden olla kuitenkin vähintään 1:100 (eli esim. 500 mm matkalla kallistus yhteensä 5 mm). Aloituskokous selvittää vastuut Ennen märkätilan rakentamista tai saneerausta pidetään aloituskokous. Kokouksessa kirjataan vastuuhenkilöt, heidän vastuunsa, vastuualueet ja yhteystiedot. Kokouksessa tarkistetaan tarvittavien suunnitelmien ja piirustusten tilanne, niiden suunnitelman sisältö, tarvittavat luvat ja vakuutukset sekä sovitaan aikataulusta. Märkätila-asentajalta vaaditaan henkilökohtaista, VTT:n hyväksymää sertifikaattia. Kokouksessa tarkistetaan myös purkusuunnitelma, mikäli kohde on saneerauskohde. Erityishuomiota kannattaa kiinnittää pölynhallintaan ja työntekijöiden henkilökohtaisten suojaimien käyttöön. Vanhoista taloista löytyy usein asbestia eristeissä ja seinärakenteissa. Näiden varalta tehdään haitallisten aineiden kartoitus. Ennen töiden aloitusta sovitaan rakennusjätteiden poiskuljetus ja siirtolavan paikka. Vertaa Kaakelilujan kustannuksia Hintavertailu kaakelointivalmiina pintana (euroa/m 2 ) Vedeneristys, tasoitus ja saumaus Rakenteen hinta Työn hinta Kaakeliluja 69 Kipsilevy 75 Kevytsoraharkko 76 Kahi Kahi Hinnat sis. arvonlisäveron. Hintataso: Elokuu Rakennustutkimus RTS Oy hintaseuranta. 11

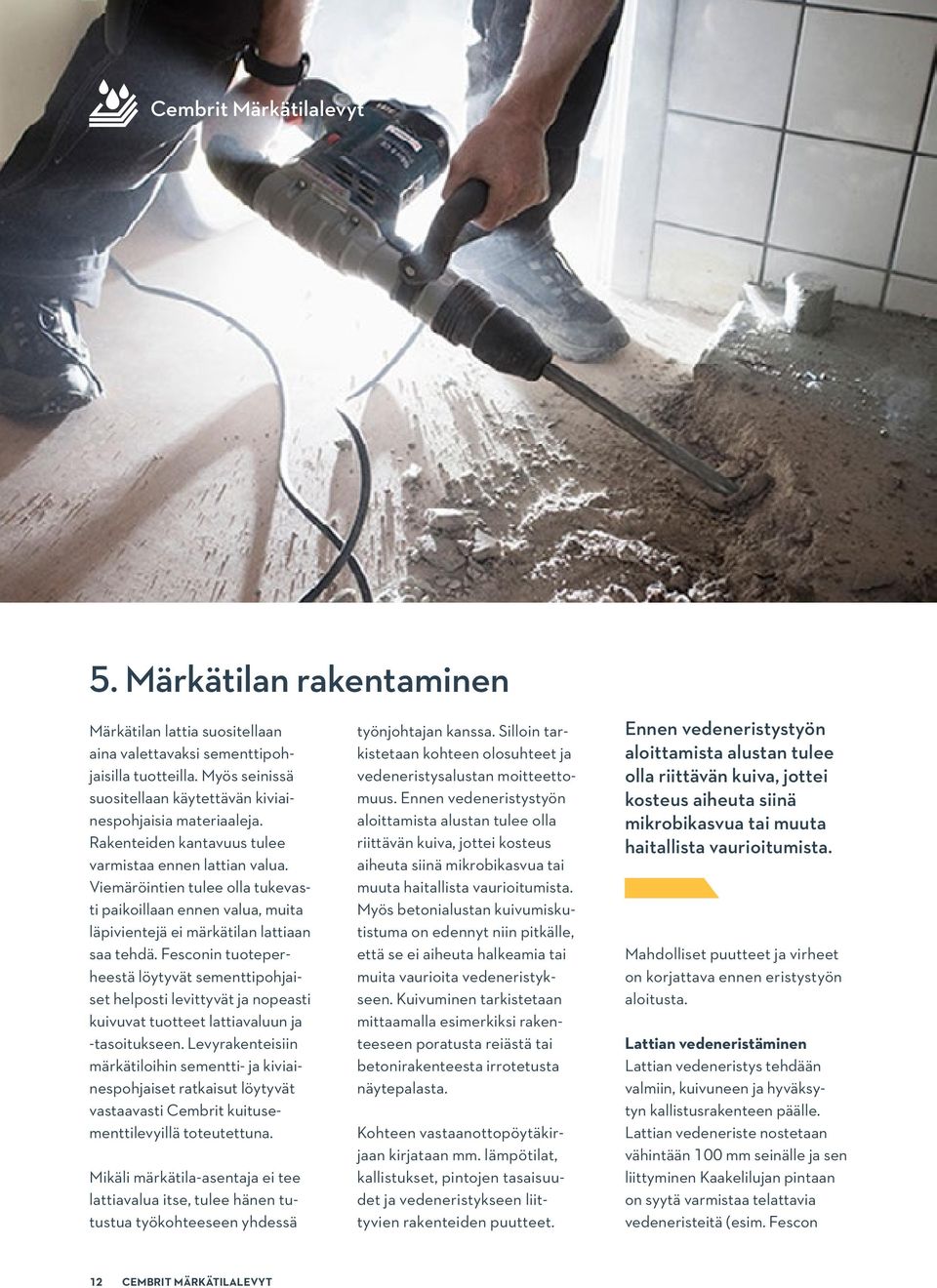

12 Cembrit Märkätilalevyt 5. Märkätilan rakentaminen Märkätilan lattia suositellaan aina valettavaksi sementtipohjaisilla tuotteilla. Myös seinissä suositellaan käytettävän kiviainespohjaisia materiaaleja. Rakenteiden kantavuus tulee varmistaa ennen lattian valua. Viemäröintien tulee olla tukevasti paikoillaan ennen valua, muita läpivientejä ei märkätilan lattiaan saa tehdä. Fesconin tuoteperheestä löytyvät sementtipohjaiset helposti levittyvät ja nopeasti kuivuvat tuotteet lattiavaluun ja -tasoitukseen. Levyrakenteisiin märkätiloihin sementti- ja kiviainespohjaiset ratkaisut löytyvät vastaavasti Cembrit kuitusementtilevyillä toteutettuna. Mikäli märkätila-asentaja ei tee lattiavalua itse, tulee hänen tutustua työkohteeseen yhdessä työnjohtajan kanssa. Silloin tarkistetaan kohteen olosuhteet ja vedeneristysalustan moitteettomuus. Ennen vedeneristystyön aloittamista alustan tulee olla riittävän kuiva, jottei kosteus aiheuta siinä mikrobikasvua tai muuta haitallista vaurioitumista. Myös betonialustan kuivumiskutistuma on edennyt niin pitkälle, että se ei aiheuta halkeamia tai muita vaurioita vedeneristykseen. Kuivuminen tarkistetaan mittaamalla esimerkiksi rakenteeseen poratusta reiästä tai betonirakenteesta irrotetusta näytepalasta. Kohteen vastaanottopöytäkirjaan kirjataan mm. lämpötilat, kallistukset, pintojen tasaisuudet ja vedeneristykseen liittyvien rakenteiden puutteet. Ennen vedeneristystyön aloittamista alustan tulee olla riittävän kuiva, jottei kosteus aiheuta siinä mikrobikasvua tai muuta haitallista vaurioitumista. Mahdolliset puutteet ja virheet on korjattava ennen eristystyön aloitusta. Lattian vedeneristäminen Lattian vedeneristys tehdään valmiin, kuivuneen ja hyväksytyn kallistusrakenteen päälle. Lattian vedeneriste nostetaan vähintään 100 mm seinälle ja sen liittyminen Kaakelilujan pintaan on syytä varmistaa telattavia vedeneristeitä (esim. Fescon 12 CEMBRIT MÄRKÄTILALEVYT

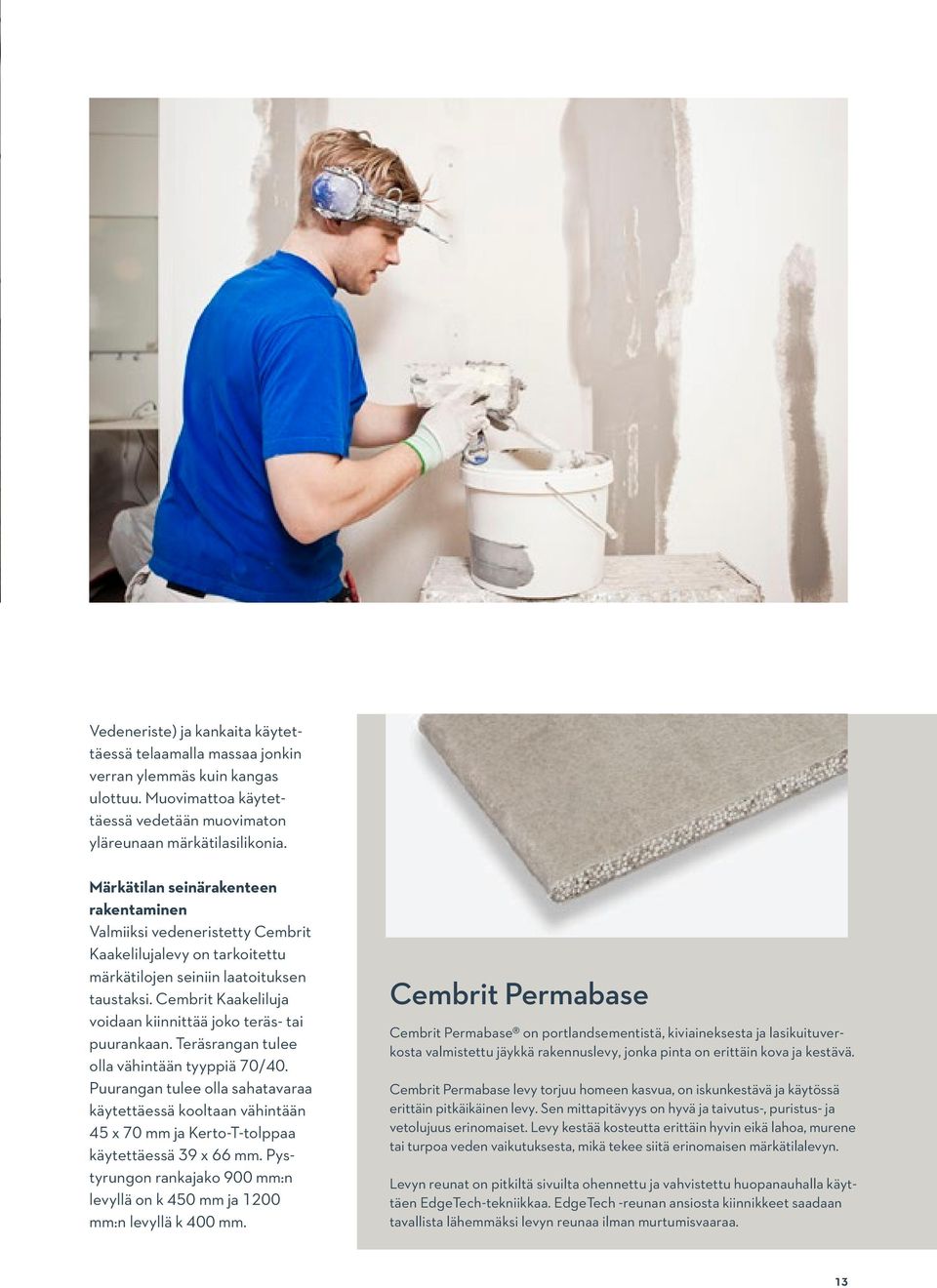

13 Vedeneriste) ja kankaita käytettäessä telaamalla massaa jonkin verran ylemmäs kuin kangas ulottuu. Muovimattoa käytettäessä vedetään muovimaton yläreunaan märkätilasilikonia. Märkätilan seinärakenteen rakentaminen Valmiiksi vedeneristetty Cembrit Kaakelilujalevy on tarkoitettu märkätilojen seiniin laatoituksen taustaksi. Cembrit Kaakeliluja voidaan kiinnittää joko teräs- tai puurankaan. Teräsrangan tulee olla vähintään tyyppiä 70/40. Puurangan tulee olla sahatavaraa käytettäessä kooltaan vähintään 45 x 70 mm ja Kerto-T-tolppaa käytettäessä 39 x 66 mm. Pystyrungon rankajako 900 mm:n levyllä on k 450 mm ja 1200 mm:n levyllä k 400 mm. Cembrit Permabase Cembrit Permabase on portlandsementistä, kiviaineksesta ja lasikuituverkosta valmistettu jäykkä rakennuslevy, jonka pinta on erittäin kova ja kestävä. Cembrit Permabase levy torjuu homeen kasvua, on iskunkestävä ja käytössä erittäin pitkäikäinen levy. Sen mittapitävyys on hyvä ja taivutus-, puristus- ja vetolujuus erinomaiset. Levy kestää kosteutta erittäin hyvin eikä lahoa, murene tai turpoa veden vaikutuksesta, mikä tekee siitä erinomaisen märkätilalevyn. Levyn reunat on pitkiltä sivuilta ohennettu ja vahvistettu huopanauhalla käyttäen EdgeTech-tekniikkaa. EdgeTech -reunan ansiosta kiinnikkeet saadaan tavallista lähemmäksi levyn reunaa ilman murtumisvaaraa. 13

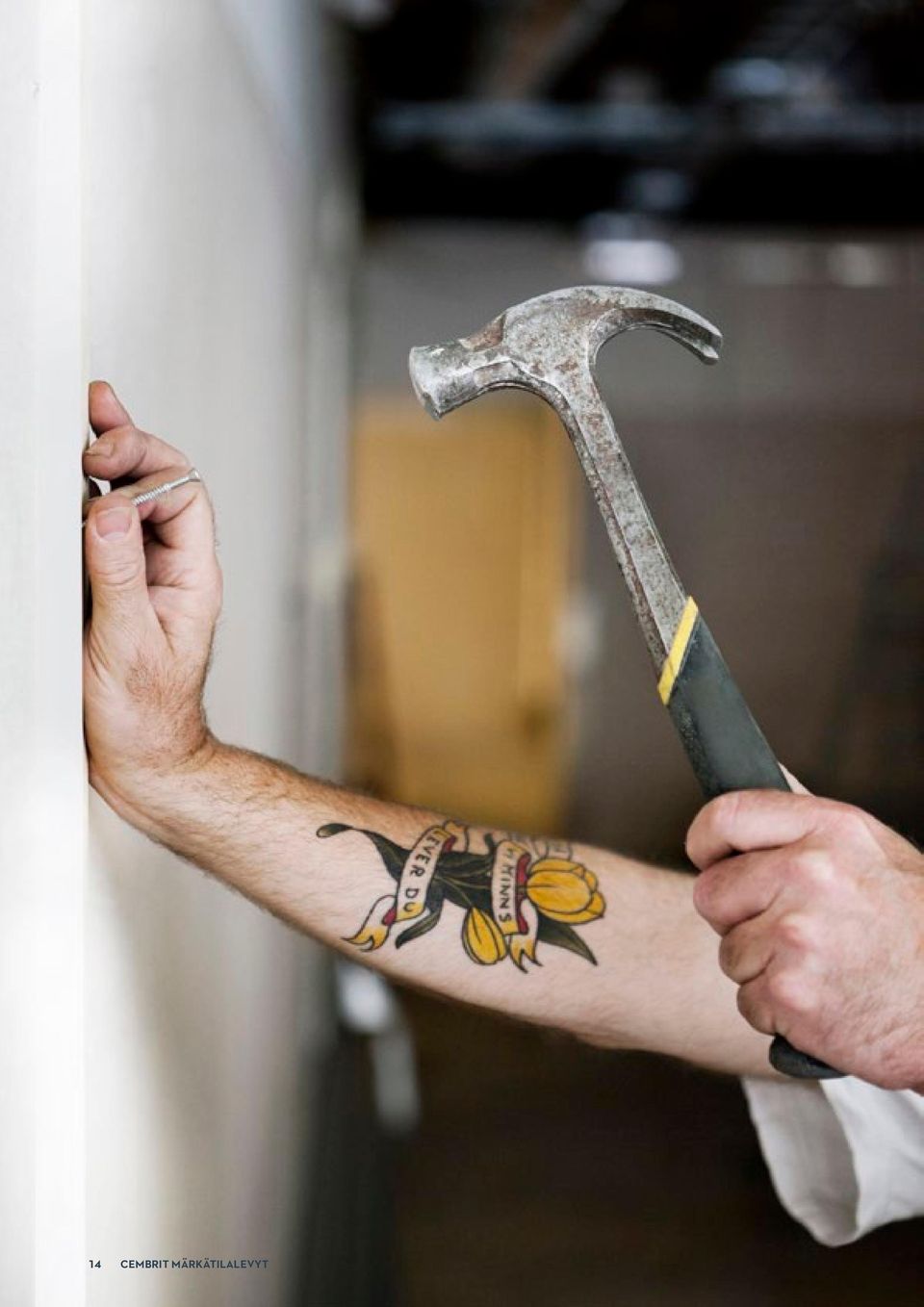

14 14 CEMBRIT MÄRKÄTILALEVYT

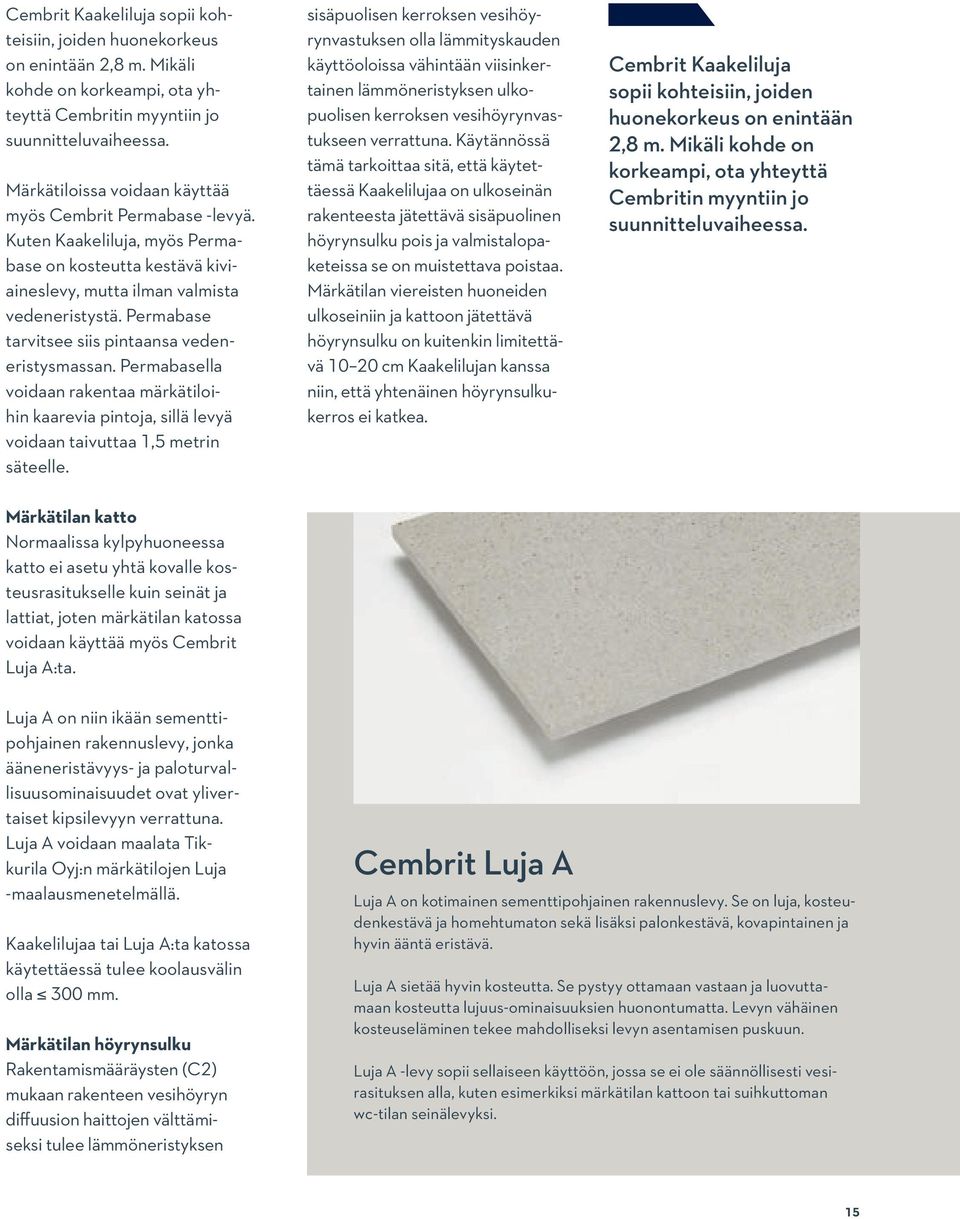

15 Cembrit Kaakeliluja sopii kohteisiin, joiden huonekorkeus on enintään 2,8 m. Mikäli kohde on korkeampi, ota yhteyttä Cembritin myyntiin jo suunnitteluvaiheessa. Märkätiloissa voidaan käyttää myös Cembrit Permabase -levyä. Kuten Kaakeliluja, myös Permabase on kosteutta kestävä kiviaineslevy, mutta ilman valmista vedeneristystä. Permabase tarvitsee siis pintaansa vedeneristysmassan. Permabasella voidaan rakentaa märkätiloihin kaarevia pintoja, sillä levyä voidaan taivuttaa 1,5 metrin säteelle. sisäpuolisen kerroksen vesihöyrynvastuksen olla lämmityskauden käyttöoloissa vähintään viisinkertainen lämmöneristyksen ulkopuolisen kerroksen vesihöyrynvastukseen verrattuna. Käytännössä tämä tarkoittaa sitä, että käytettäessä Kaakelilujaa on ulkoseinän rakenteesta jätettävä sisäpuolinen höyrynsulku pois ja valmistalopaketeissa se on muistettava poistaa. Märkätilan viereisten huoneiden ulkoseiniin ja kattoon jätettävä höyrynsulku on kuitenkin limitettävä cm Kaakelilujan kanssa niin, että yhtenäinen höyrynsulkukerros ei katkea. Cembrit Kaakeliluja sopii kohteisiin, joiden huonekorkeus on enintään 2,8 m. Mikäli kohde on korkeampi, ota yhteyttä Cembritin myyntiin jo suunnitteluvaiheessa. Märkätilan katto Normaalissa kylpyhuoneessa katto ei asetu yhtä kovalle kosteusrasitukselle kuin seinät ja lattiat, joten märkätilan katossa voidaan käyttää myös Cembrit Luja A:ta. Luja A on niin ikään sementtipohjainen rakennuslevy, jonka ääneneristävyys- ja paloturvallisuusominaisuudet ovat ylivertaiset kipsilevyyn verrattuna. Luja A voidaan maalata Tikkurila Oyj:n märkätilojen Luja -maalausmenetelmällä. Kaakelilujaa tai Luja A:ta katossa käytettäessä tulee koolausvälin olla 300 mm. Märkätilan höyrynsulku Rakentamismääräysten (C2) mukaan rakenteen vesihöyryn diffuusion haittojen välttämiseksi tulee lämmöneristyksen Cembrit Luja A Luja A on kotimainen sementtipohjainen rakennuslevy. Se on luja, kosteudenkestävä ja homehtumaton sekä lisäksi palonkestävä, kovapintainen ja hyvin ääntä eristävä. Luja A sietää hyvin kosteutta. Se pystyy ottamaan vastaan ja luovuttamaan kosteutta lujuus-ominaisuuksien huonontumatta. Levyn vähäinen kosteuseläminen tekee mahdolliseksi levyn asentamisen puskuun. Luja A -levy sopii sellaiseen käyttöön, jossa se ei ole säännöllisesti vesirasituksen alla, kuten esimerkiksi märkätilan kattoon tai suihkuttoman wc-tilan seinälevyksi. 15

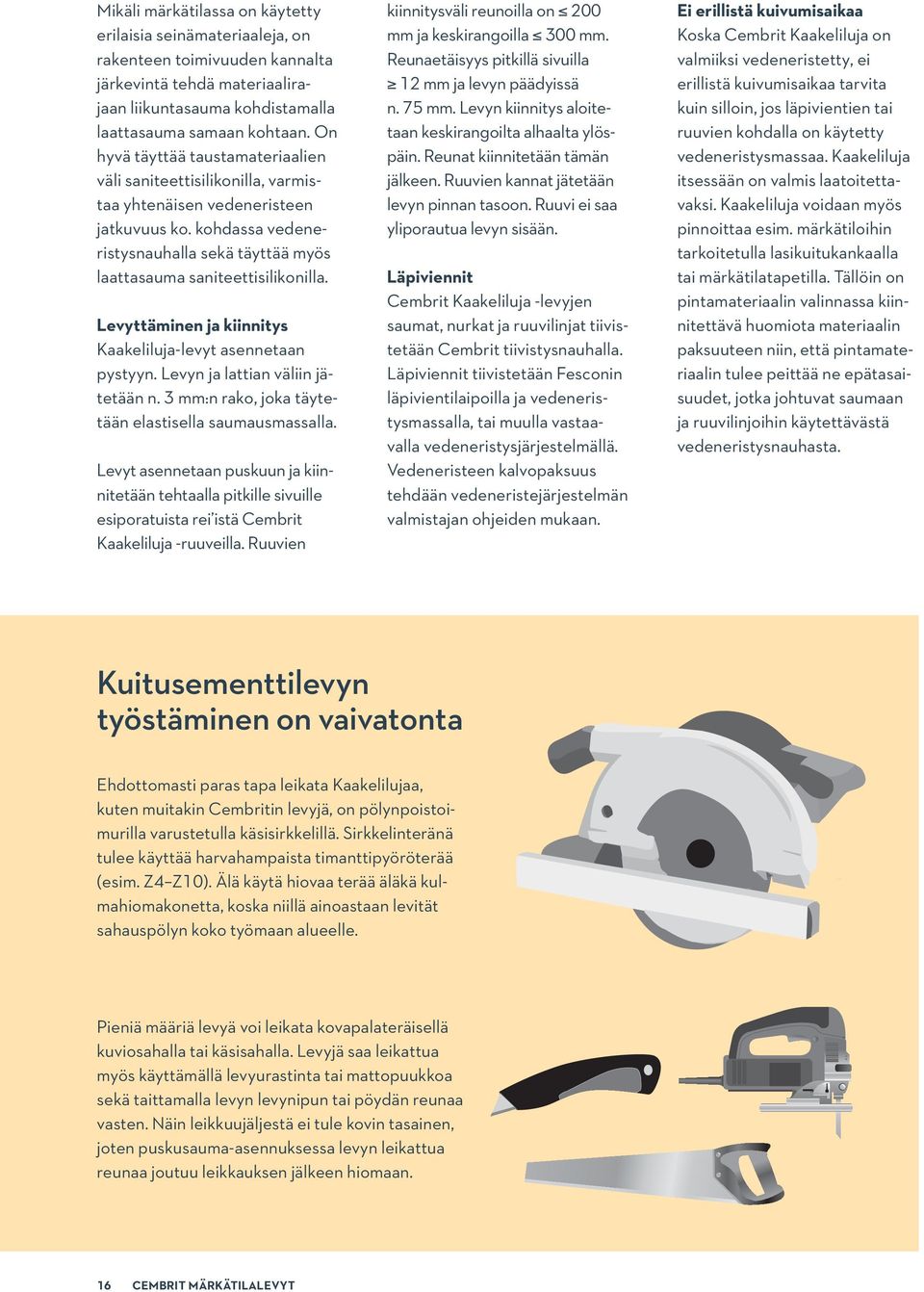

16 Mikäli märkätilassa on käytetty erilaisia seinämateriaaleja, on rakenteen toimivuuden kannalta järkevintä tehdä materiaalirajaan liikuntasauma kohdistamalla laattasauma samaan kohtaan. On hyvä täyttää taustamateriaalien väli saniteettisilikonilla, varmistaa yhtenäisen vedeneristeen jatkuvuus ko. kohdassa vedeneristysnauhalla sekä täyttää myös laattasauma saniteettisilikonilla. Levyttäminen ja kiinnitys Kaakeliluja-levyt asennetaan pystyyn. Levyn ja lattian väliin jätetään n. 3 mm:n rako, joka täytetään elastisella saumausmassalla. Levyt asennetaan puskuun ja kiinnitetään tehtaalla pitkille sivuille esiporatuista rei istä Cembrit Kaakeliluja -ruuveilla. Ruuvien kiinnitysväli reunoilla on 200 mm ja keskirangoilla 300 mm. Reunaetäisyys pitkillä sivuilla 12 mm ja levyn päädyissä n. 75 mm. Levyn kiinnitys aloitetaan keskirangoilta alhaalta ylöspäin. Reunat kiinnitetään tämän jälkeen. Ruuvien kannat jätetään levyn pinnan tasoon. Ruuvi ei saa yliporautua levyn sisään. Läpiviennit Cembrit Kaakeliluja -levyjen saumat, nurkat ja ruuvilinjat tiivistetään Cembrit tiivistysnauhalla. Läpiviennit tiivistetään Fesconin läpivientilaipoilla ja vedeneristysmassalla, tai muulla vastaavalla vedeneristysjärjestelmällä. Vedeneristeen kalvopaksuus tehdään vedeneristejärjestelmän valmistajan ohjeiden mukaan. Ei erillistä kuivumisaikaa Koska Cembrit Kaakeliluja on valmiiksi vedeneristetty, ei erillistä kuivumisaikaa tarvita kuin silloin, jos läpivientien tai ruuvien kohdalla on käytetty vedeneristysmassaa. Kaakeliluja itsessään on valmis laatoitettavaksi. Kaakeliluja voidaan myös pinnoittaa esim. märkätiloihin tarkoitetulla lasikuitukankaalla tai märkätilatapetilla. Tällöin on pintamateriaalin valinnassa kiinnitettävä huomiota materiaalin paksuuteen niin, että pintamateriaalin tulee peittää ne epätasaisuudet, jotka johtuvat saumaan ja ruuvilinjoihin käytettävästä vedeneristysnauhasta. Kuitusementtilevyn työstäminen on vaivatonta Ehdottomasti paras tapa leikata Kaakelilujaa, kuten muitakin Cembritin levyjä, on pölynpoistoimurilla varustetulla käsisirkkelillä. Sirkkelinteränä tulee käyttää harvahampaista timanttipyöröterää (esim. Z4 Z10). Älä käytä hiovaa terää äläkä kulmahiomakonetta, koska niillä ainoastaan levität sahauspölyn koko työmaan alueelle. Pieniä määriä levyä voi leikata kovapalateräisellä kuviosahalla tai käsisahalla. Levyjä saa leikattua myös käyttämällä levyurastinta tai mattopuukkoa sekä taittamalla levyn levynipun tai pöydän reunaa vasten. Näin leikkuujäljestä ei tule kovin tasainen, joten puskusauma-asennuksessa levyn leikattua reunaa joutuu leikkauksen jälkeen hiomaan. 16 CEMBRIT MÄRKÄTILALEVYT

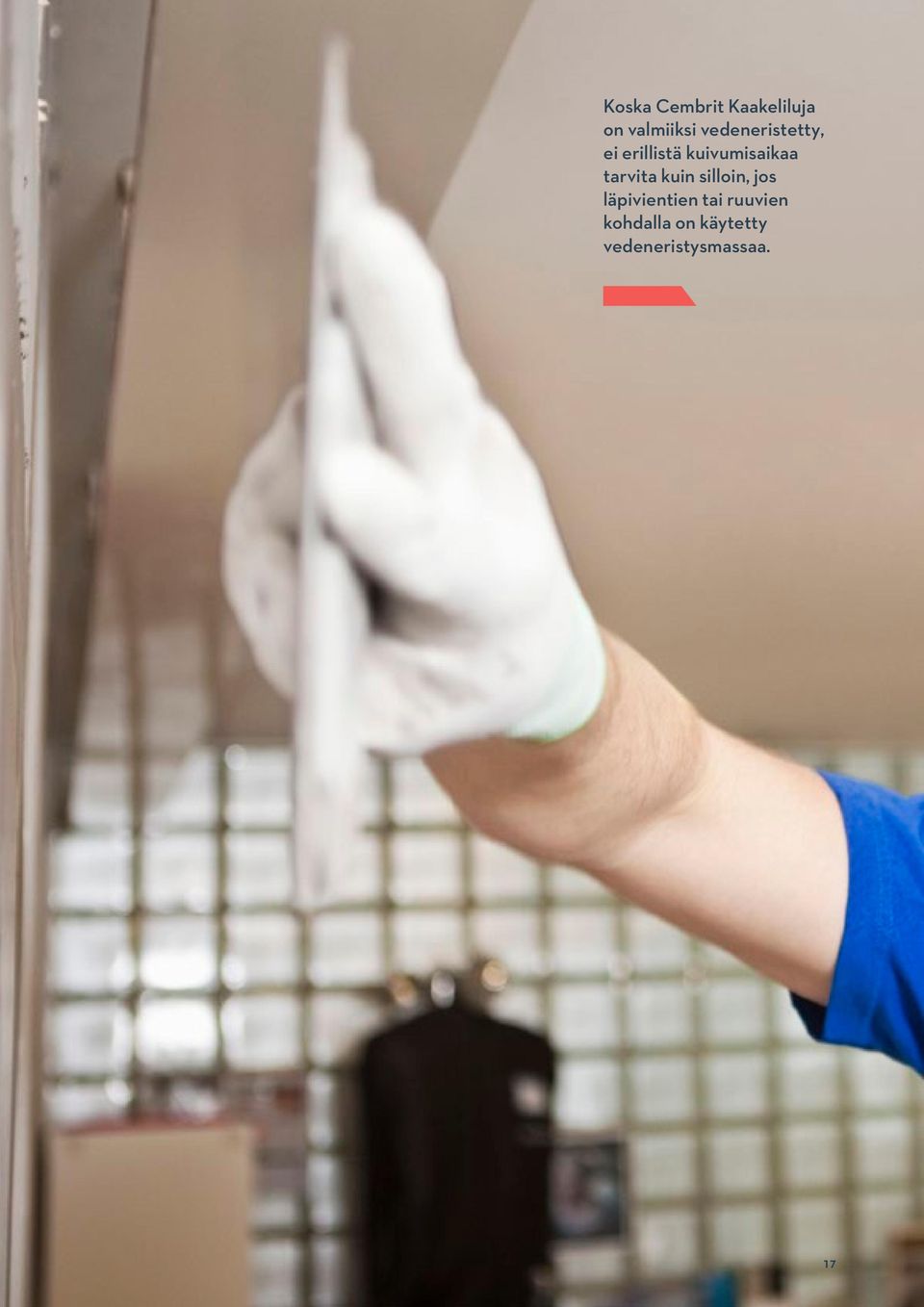

17 Koska Cembrit Kaakeliluja on valmiiksi vedeneristetty, ei erillistä kuivumisaikaa tarvita kuin silloin, jos läpivientien tai ruuvien kohdalla on käytetty vedeneristysmassaa. 17

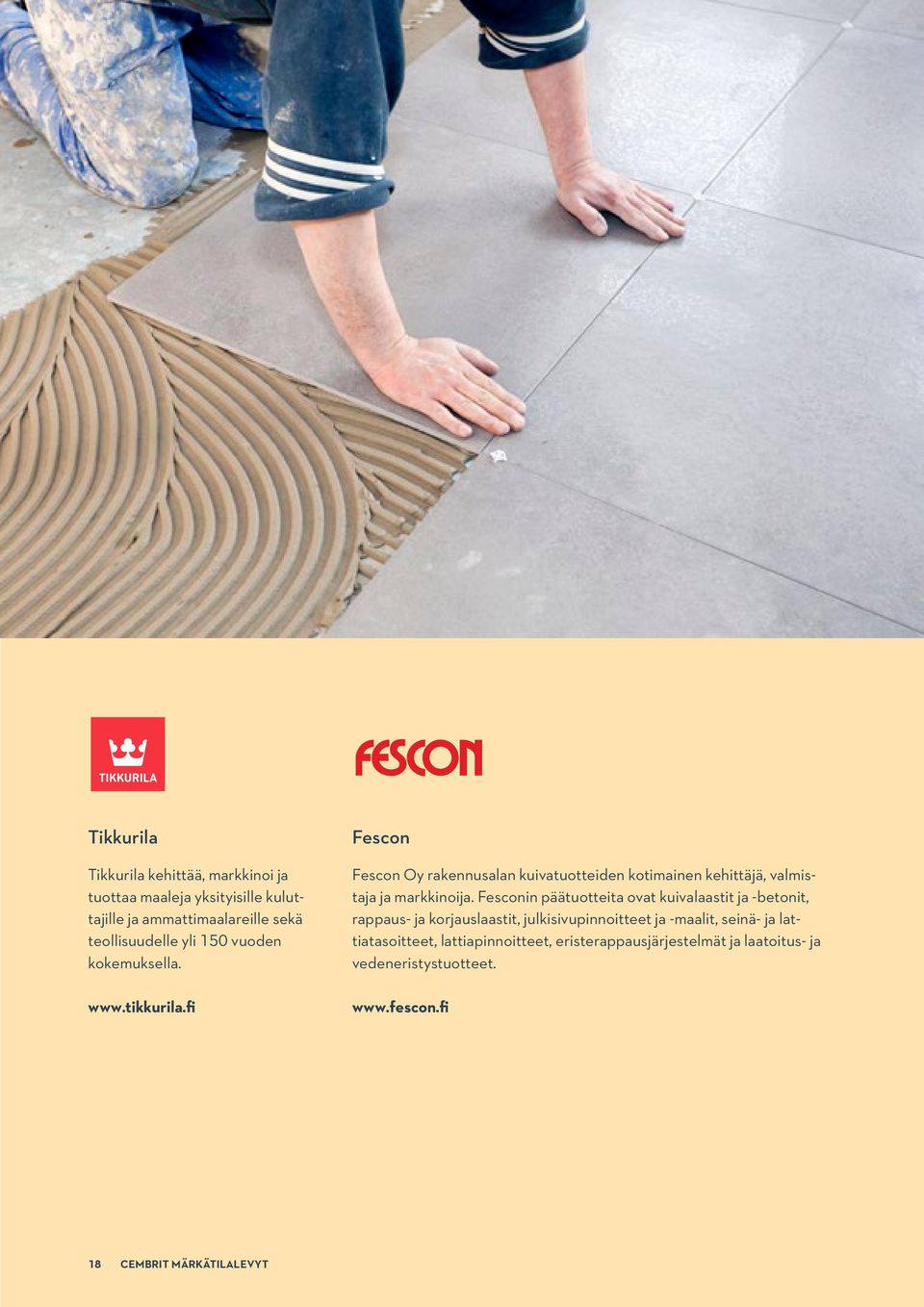

18 Tikkurila Tikkurila kehittää, markkinoi ja tuottaa maaleja yksityisille kuluttajille ja ammattimaalareille sekä teollisuudelle yli 150 vuoden kokemuksella. Fescon Fescon Oy rakennusalan kuivatuotteiden kotimainen kehittäjä, valmistaja ja markkinoija. Fesconin päätuotteita ovat kuivalaastit ja -betonit, rappaus- ja korjauslaastit, julkisivupinnoitteet ja -maalit, seinä- ja lattiatasoitteet, lattiapinnoitteet, eristerappausjärjestelmät ja laatoitus- ja vedeneristystuotteet CEMBRIT MÄRKÄTILALEVYT

19 Fescon-tuotteet apuna asennuksessa Cembrit Kaakelilujan valmis molemminpuolinen vedeneristys sekä saumoissa, nurkissa ja ruuvilinjoissa käytettävä itseliimautuva Fescon-vedeneristysnauha muodostavat yhdessä vaatimukset täyttävän valmiin, yhtenäisen vedeneristysjärjestelmän. Kaakelilujan saumoissa, nurkissa ja ruuvinlinjoissa voidaan käyttää myös samaa vedeneristemassaa kuin märkätilan lattiassa, mikäli se on vaatimukset täyttävä ja saumaukseen sopiva. QS 30 Erikoisnopea lattiamassa Lujuudenkehitykseltään erittäin nopea aluminaattisementtisideaineinen erikoisbetoni, joka sopii esim. betonirakenteiden paikkauksiin, valuihin sekä kohteisiin, joissa vaaditaan nopeaa kuivumista esim. saneerausvalut. Puristuslujuus: n. 20 MPa Suurin raekoko: 1,2 mm Valmista massaa: 9 10 l/20 kg Valupaksuus: mm Kuivamenekki: n. 1,7 kg/m 2 /mm Lattialämmitystasoite LL 5500 Erikoissementtisideaineinen, kuituvahvistettu, nopeasti kuivuva ja kovettuva kaseiiniton käsin levitettävä lattialämmitystasoite. Käyttö: betoni- ja pohjustettujen kipsikartonkilevylattioiden lattialämmitystasoite sisätiloissa. Suurin raekoko: 1,2 mm Kerrospaksuus: mm Kuivamenekki: n. 1,8 kg/m 2 /mm Saneerauslaasti VSL Valumaton, joustava kiinnityslaasti kaakeli- ja klinkkerilaattojen kiinnittämiseen betoni-, laatta-, muovi- ja maalialustoille. Ulko- ja sisäkäyttöön. Menekki: 2 3 kg/m 2 Laastin ominaisuudet täyttävät C2-, S1- ja T-vaatimukset. Tartuntapohjuste Harjattava tartuntapohjuste (primer) alustan esikäsittelyyn ennen lattiatasoitusta tai vedeneristystä. Menekki: tiiviit pinnat n. 10m 2 /l Huokoiset pinnat: n. 6m 2 /l. Sekoitussuhde: betoni ja sementtipohjaiset tasoitteet: 1 osa Primeria ja 3 osaa vettä, kipsikartonkilevy: ei ohenneta. Lavakoko: (10l) 50 prk/lava FlowPlan Sementtisideaineinen helposti tasoittuva, nopeasti kovettuva ja kuivuva korkeat veto- ja puristuslujuudet omaava lattiatasoite. Soveltuu julkisiin tiloihin ja on pumpattavissa. Kerrospaksuus: 1 10 mm Kuivamenekki: n. 1,6 kg/m 2 /mm Vedeneriste Telattava kuituvahvisteinen vedeneriste sisätiloihin. Soveltuu lattioiden ja seinien vedeneristykseen. Sertifioitu VTT-C , ETA-hyväksytty ja CE-merkitty. Menekki: 0,7 1,0 ltr/m 2 Lavakoko: (12l) 52 prk/lava Laattasaumalaasti SML Sementtisideaineinen saumalaasti laattojen saumaukseen. Saumalaasteja on 9 vakioväriä. Saniteettisilikoni 300 ml Saniteettisilikonia on 9 sävyä ja kirkas 19
