1 TYÖOHJE 11/2008 Pukkila Märkätilajärjestelmä

2

3 Terve märkätila Useimmat kosteusvauriot johtuvat rakenne- ja työvirheistä, vääristä materiaalivalinnoista tai puutteellisesta ilmanvaihdosta. Hyvällä suunnittelulla ja huolellisella toteutuksella syntyy terve ja kestävä märkätila. Pukkilan tuotevalikoima käsittää kaikki kodin märkätilojen rakentamisessa tarvittavat tuotteet. Pukkila Vedeneristysjärjestelmän tuotteet ovat tutkitusti yhteensopivia ja käyttöturvallisia. Näissä ohjeissa käsitellään toimivan vedeneristyksen rakentamisen lisäksi lyhyesti muita kylpyhuoneen rakentamisen keskeisiä seikkoja, kuten kallistusvaluja sekä lattialämmitystä. Tämä ohje on tarkoitettu ympäri vuoden lämpimänä pidettävien asuntojen märkätilojen rakentamiseen. Sisällysluettelo ja tiivistelmä työohjeista Työohjeiden lähtökohdat Kallistusvalu Lattiakaivo Turvatakuu Seinät Lattia s. 4 s. 5 Tee lattian kallistusvalu esim. Vetonit-tasoitteilla. Suositeltava lattian kaltevuus on 1:80 ja lattiakaivon ympärillä 1:50 Märkätilan vedeneristys Märkätiloja koskevia määräyksiä ja ohjeita. Lattiakaivon valintaan kannattaa kiinnittää huomiota! Lattiakaivo on putkiliittymineen, korotus- ja tiivistysrenkaineen kylpyhuoneen herkimpiä vauriokohtia. Lattiakaivon on liityttävä aukottomasti myös lattian vedeneristyskerrokseen. 1. Aloita seinän vedeneristäminen Pukkila Kosteussulkukäsittelyllä. Hiero kosteussulku kunnolla kaikkiin huokosiin! 2. Tee kuitukangasnauhavahvistus seinän sisä- ja ulkokulmiin, limittämättömien saumojen kohdalle sekä kohtiin, joissa seinämateriaali muuttuu. 3. Pukkila Kuitukankaasta tai kangasnauhasta teet kätevästi kaikenkokoisia vahvistuslaippoja läpivientien tiivistämiseen. 4. Levitä Pukkila Vedeneristysmassaa runsaasti esim. telalla. Tee toinen käsittely ensimmäisen kerroksen kuivuttua. 5. Kiinnitä laatat Pukkila Saneerauslaastilla. 6. Saumaa laatoitus Pukkila Saumalaastilla Kytke lattialämmitys pois väh. 2 vrk ennen vedeneristystöiden aloittamista. Tee lattiaan Pukkila Kosteussulkukäsittely kahteen kertaan ohjeen mukaan. Tiivistä läpiviennit huolellisesti. Kiinnitä erityistä huomiota Vedeneristeen ja lattiakaivon liitokseen. Levitä Vedeneristysmassaa runsaasti koko lattian alalle esim. telalla. Levitä toinen kerros ensimmäisen kerroksen kuivuttua. Kiinnitä lattialaatat Pukkila Saneerauslaastilla. Lattialämmitys kytketään asteittain päälle aikaisintaan 7 vrk laattojen saumauksesta. Saumaa Pukkila Saniteettisilikonilla nurkkasaumat, seinä ja lattialaatoituksen väliset saumat, läpivientien ympärys, kalusteiden liitoskohdat ja mahdolliset liikuntasaumat. s. 6 s. 7 s. 8 s. 10 s. 12

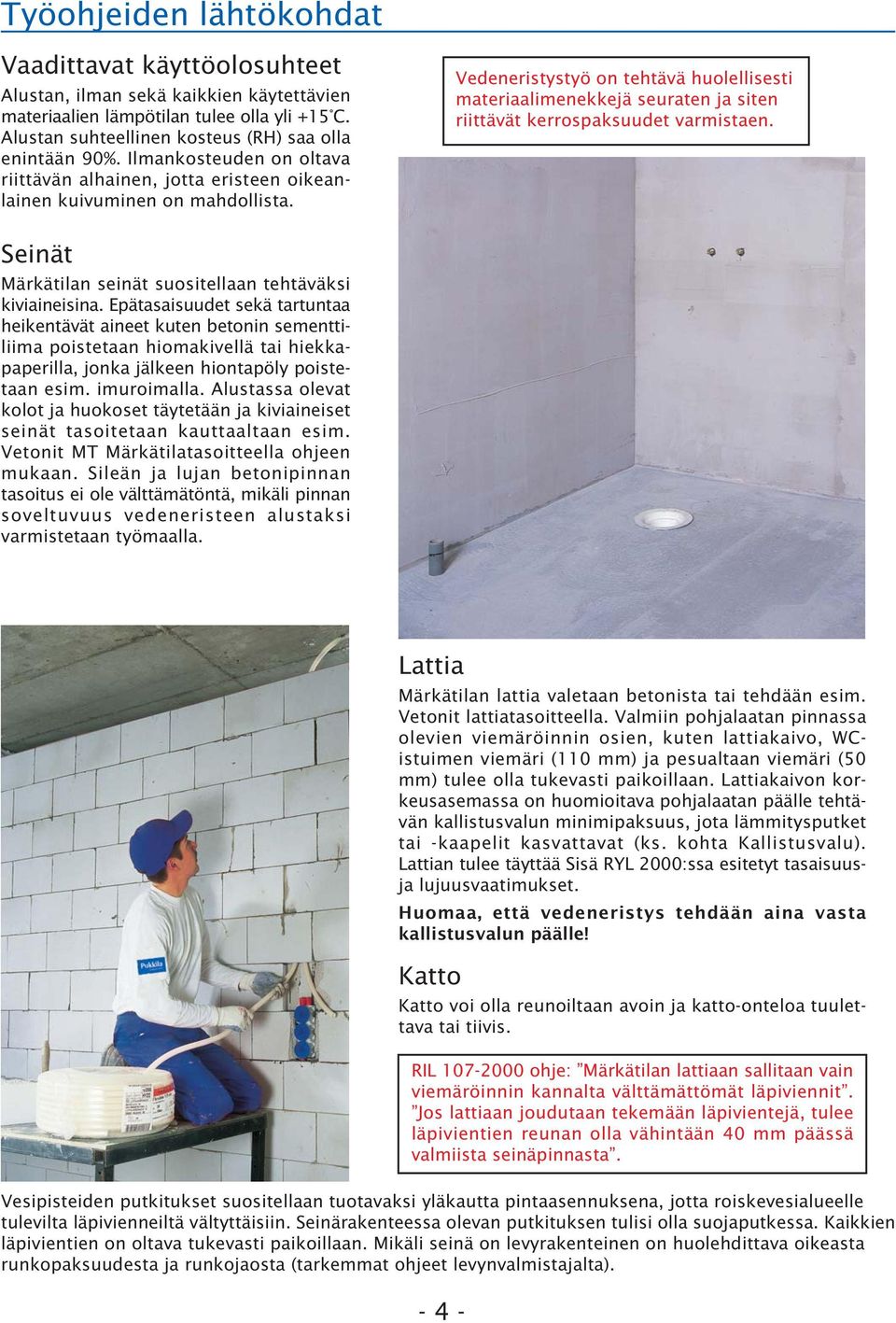

4 Työohjeiden lähtökohdat Vaadittavat käyttöolosuhteet Alustan, ilman sekä kaikkien käytettävien materiaalien lämpötilan tulee olla yli +15 C. Alustan suhteellinen kosteus (RH) saa olla enintään 90%. Ilmankosteuden on oltava riittävän alhainen, jotta eristeen oikeanlainen kuivuminen on mahdollista. Vedeneristystyö on tehtävä huolellisesti materiaalimenekkejä seuraten ja siten riittävät kerrospaksuudet varmistaen. Seinät Märkätilan seinät suositellaan tehtäväksi kiviaineisina. Epätasaisuudet sekä tartuntaa heikentävät aineet kuten betonin sementtiliima poistetaan hiomakivellä tai hiekkapaperilla, jonka jälkeen hiontapöly poistetaan esim. imuroimalla. Alustassa olevat kolot ja huokoset täytetään ja kiviaineiset seinät tasoitetaan kauttaaltaan esim. Vetonit MT Märkätilatasoitteella ohjeen mukaan. Sileän ja lujan betonipinnan tasoitus ei ole välttämätöntä, mikäli pinnan soveltuvuus vedeneristeen alustaksi varmistetaan työmaalla. Lattia Märkätilan lattia valetaan betonista tai tehdään esim. Vetonit lattiatasoitteella. Valmiin pohjalaatan pinnassa olevien viemäröinnin osien, kuten lattiakaivo, WCistuimen viemäri (110 mm) ja pesualtaan viemäri (50 mm) tulee olla tukevasti paikoillaan. Lattiakaivon korkeusasemassa on huomioitava pohjalaatan päälle tehtävän kallistusvalun minimipaksuus, jota lämmitysputket tai -kaapelit kasvattavat (ks. kohta Kallistusvalu). Lattian tulee täyttää Sisä RYL 2000:ssa esitetyt tasaisuusja lujuusvaatimukset. Huomaa, että vedeneristys tehdään aina vasta kallistusvalun päälle! Katto Katto voi olla reunoiltaan avoin ja katto-onteloa tuulettava tai tiivis. RIL ohje: Märkätilan lattiaan sallitaan vain viemäröinnin kannalta välttämättömät läpiviennit. Jos lattiaan joudutaan tekemään läpivientejä, tulee läpivientien reunan olla vähintään 40 mm päässä valmiista seinäpinnasta. Vesipisteiden putkitukset suositellaan tuotavaksi yläkautta pintaasennuksena, jotta roiskevesialueelle tulevilta läpivienneiltä vältyttäisiin. Seinärakenteessa olevan putkituksen tulisi olla suojaputkessa. Kaikkien läpivientien on oltava tukevasti paikoillaan. Mikäli seinä on levyrakenteinen on huolehdittava oikeasta runkopaksuudesta ja runkojaosta (tarkemmat ohjeet levynvalmistajalta)

5 Ilmanvaihto Märkätilassa on oltava riittävän tehokas ilmanvaihto, joka kuivattaa kastuneet pinnat nopeasti! Kuivumisen nopeuttamiseksi on suositeltavaa kuivata märät pinnat esim. lastalla aina suihkussa käynnin jälkeen. Erityisohjeita korjaamiseen Vanha muovimatto Saneerauskohteessa suosittelemme vanhan muovimaton poistamista. Maton poiston jälkeen on vanha mattoliima ja betonipinnan sementtiliimakerros poistettava huolellisesti jyrsimällä tai hiomalla. Vanha laatoitus Mikäli vanha laatoitus jätetään uuden laatoituksen alle on varmistuttava että vanhan laatoituksen takana oleva rakenne on terve ja että laatoitus on kunnolla kiinni. Tällöin Pukkila Saneerauslaasti levitetään tartuntasillaksi puhdistettuun alustaan ohuena kerroksena. Kallistusvalu Kallistusvalun minimipaksuuksia ja muita minimimittoja. Suositeltava lattian kaltevuus on 1:80 ja lattiakaivon ympärillä (alle 500 mm:n säteellä lattiakaivosta) 1:50. Tavallisessa kallistusvalussa minimi 5 mm. Sähkökaapeleiden päälle väh. 5 mm jos päälle tulee laatoitus. Vesikiertoinen lattialämmitys: 15 mm putken laen päälle. Kytke pois lattialämmitys ainakin 2 vrk ennen kallistusvalua. Jos vanhassa betonilattiassa on jo kallistus, mahdollinen sementtiliima jyrsitään tai hiotaan pois. Tasoita tällöin pinta tasoitevalmistajan ohjeiden mukaisesti ennen vedeneristyksen tekoa. Ohut kallistusvalu (< 50 mm) Peitä lattiakaivo valukannella. Tee lattian kallistukset tasoitevalmistajan ohjeiden mukaisesti. Lattiakaivon kohdalla, missä tasoitekerros on ohuimmillaan, tasoitteen paksuuden tulee olla vähintään 5 mm. Muita minimimittoja oheisissa piirroksissa. Kallistusvalu pintatasoitetaan tarvittaessa ennen vedeneristystä. Alusta tulee käsitellä tasoitevalmistajan ohjeiden mukaan ennen tasoitteen levittämistä. Paksut valut Mikäli teet kallistuksen pohjalaatan yhteydessä, suosittelemme käytettäväksi esim. Vetonit 6000 Lattiamassaa, jonka maksimipaksuus on 250 mm. Pinta on tasoitettava tasoitevalmistajan ohjeiden mukaisesti ennen vedeneristystä. Jos tähän valuun tulee sähkölämmityskaapelit, on valu tiivistettävä hyvin

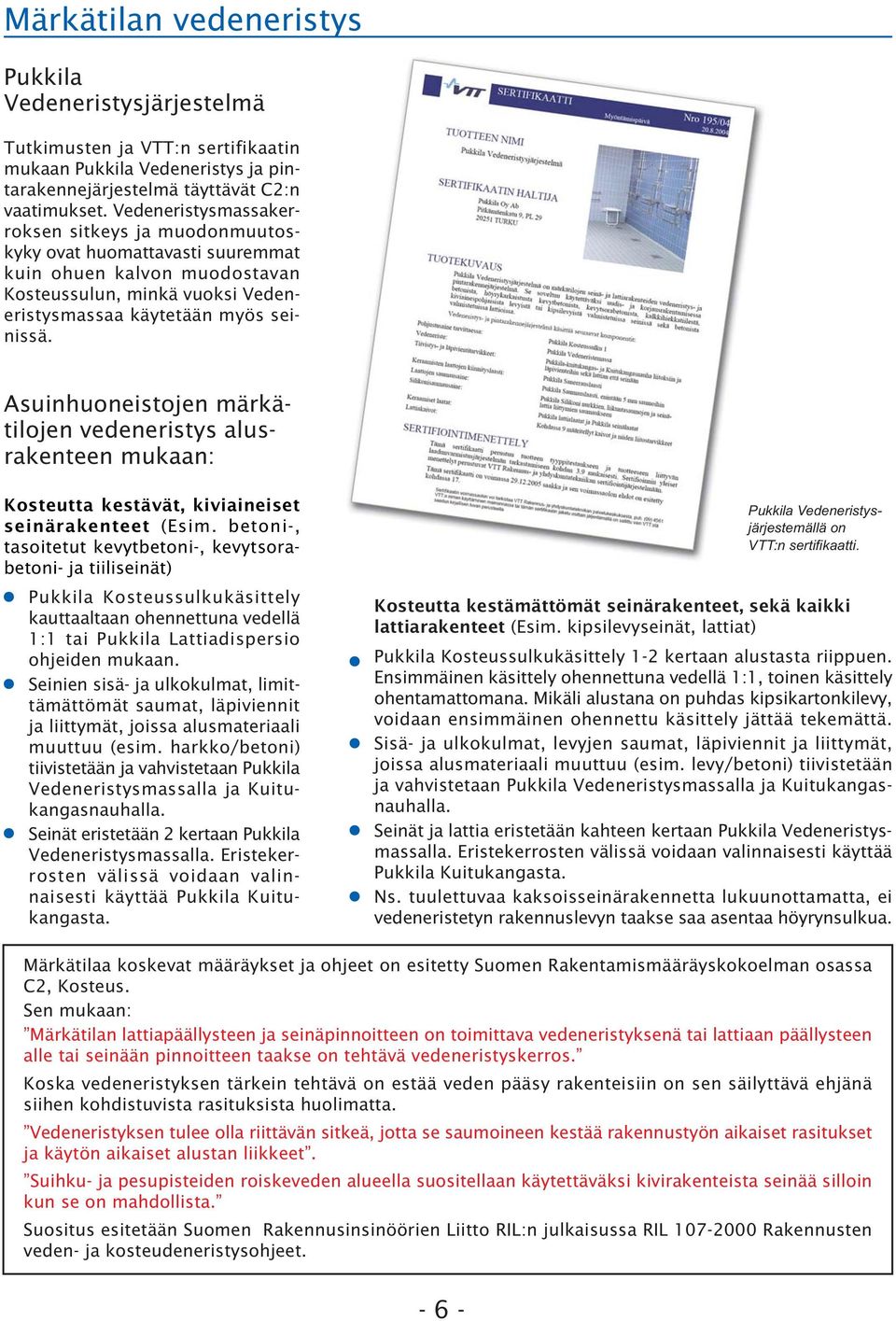

6 Märkätilan vedeneristys Pukkila Vedeneristysjärjestelmä Tutkimusten ja VTT:n sertifikaatin mukaan Pukkila Vedeneristys ja pintarakennejärjestelmä täyttävät C2:n vaatimukset. Vedeneristysmassakerroksen sitkeys ja muodonmuutoskyky ovat huomattavasti suuremmat kuin ohuen kalvon muodostavan Kosteussulun, minkä vuoksi Vedeneristysmassaa käytetään myös seinissä. Asuinhuoneistojen märkätilojen vedeneristys alusrakenteen mukaan: Kosteutta kestävät, kiviaineiset seinärakenteet (Esim. betoni-, tasoitetut kevytbetoni-, kevytsorabetoni- ja tiiliseinät) Pukkila Kosteussulkukäsittely kauttaaltaan ohennettuna vedellä 1:1 tai Pukkila Lattiadispersio ohjeiden mukaan. Seinien sisä- ja ulkokulmat, limittämättömät saumat, läpiviennit ja liittymät, joissa alusmateriaali muuttuu (esim. harkko/betoni) tiivistetään ja vahvistetaan Pukkila Vedeneristysmassalla ja Kuitukangasnauhalla. Seinät eristetään 2 kertaan Pukkila Vedeneristysmassalla. Eristekerrosten välissä voidaan valinnaisesti käyttää Pukkila Kuitukangasta. Pukkila Vedeneristysjärjestemällä on VTT:n sertifikaatti. Kosteutta kestämättömät seinärakenteet, sekä kaikki lattiarakenteet (Esim. kipsilevyseinät, lattiat) Pukkila Kosteussulkukäsittely 1-2 kertaan alustasta riippuen. Ensimmäinen käsittely ohennettuna vedellä 1:1, toinen käsittely ohentamattomana. Mikäli alustana on puhdas kipsikartonkilevy, voidaan ensimmäinen ohennettu käsittely jättää tekemättä. Sisä- ja ulkokulmat, levyjen saumat, läpiviennit ja liittymät, joissa alusmateriaali muuttuu (esim. levy/betoni) tiivistetään ja vahvistetaan Pukkila Vedeneristysmassalla ja Kuitukangasnauhalla. Seinät ja lattia eristetään kahteen kertaan Pukkila Vedeneristysmassalla. Eristekerrosten välissä voidaan valinnaisesti käyttää Pukkila Kuitukangasta. Ns. tuulettuvaa kaksoisseinärakennetta lukuunottamatta, ei vedeneristetyn rakennuslevyn taakse saa asentaa höyrynsulkua. Märkätilaa koskevat määräykset ja ohjeet on esitetty Suomen Rakentamismääräyskokoelman osassa C2, Kosteus. Sen mukaan: Märkätilan lattiapäällysteen ja seinäpinnoitteen on toimittava vedeneristyksenä tai lattiaan päällysteen alle tai seinään pinnoitteen taakse on tehtävä vedeneristyskerros. Koska vedeneristyksen tärkein tehtävä on estää veden pääsy rakenteisiin on sen säilyttävä ehjänä siihen kohdistuvista rasituksista huolimatta. Vedeneristyksen tulee olla riittävän sitkeä, jotta se saumoineen kestää rakennustyön aikaiset rasitukset ja käytön aikaiset alustan liikkeet. Suihku- ja pesupisteiden roiskeveden alueella suositellaan käytettäväksi kivirakenteista seinää silloin kun se on mahdollista. Suositus esitetään Suomen Rakennusinsinöörien Liitto RIL:n julkaisussa RIL Rakennusten veden- ja kosteudeneristysohjeet

7 Katto Katon vedeneristäminen harkitaan aina tapauskohtaisesti. Työtapa katossa on sama kuin seinissä. Sauna Pukkila Kosteussulku 1 ja Pukkila Vedeneristysmassa eivät kuumuuden takia sovellu saunan seiniin tai kattoon. Lattian lämpötila ei saunassa yleensä nouse yli +60 C. Näin ollen laatoitettavan lattian vedeneristys ja ylösnostot seinille voidaan turvallisesti tehdä Pukkila Vedeneristysmassalla näiden ohjeiden mukaisesti. Kylmilleen jäävät tilat Pukkila Vedeneristys ei sovellu kylmilleen jäävien tilojen eristykseen. Lattiakaivo Lattiakaivo on koko kylpyhuoneen herkin kohta. Hyvän lattiakaivon ominaisuuksiin kuuluu, että vedeneristyksen ja lattiakaivon liitoksen tiivistämisessä ei turvauduta silikoneihin, liimoihin tms. mahdollisesti vanheneviin ratkaisuihin. Pukkila Vedeneristysjärjestelmän toimivuus on varmistettu seuraavien vuoden 2000 jälkeen valmistettujen muovikaivojen osalta: - Jafo - Merikanor - Aquasafe - Vieser Eri kaivojen osia ei saa sekoittaa keskenään! Saneerauskohteessa vanhan lattiakaivon liitos vedeneristykseen vaihto uuteen ratkaistaan tapauskohtaisesti. Jafo Merikanor Vieser Aquasafe Varmista, että valitsemasi kaivo on yhteensopiva Pukkila Vedeneristysjärjestelmän kanssa

8 Pukkila Turvatakuu - 8 -

9 Pukkila Turvatakuu - 9 -

10 Seinät Seinien tasoitus 2 harkko-saumoihin, levysaumojen kohdalle, tarvittaessa katon ja seinän liittymään, sekä kohtiin, joissa alusrakenne muuttuu (esim. harkko/betoni). Erityisohjeita Tasoita kiviaineiset seinät ennen kosteussulkukäsittelyä esim. Vetonit MT Märkätilatasoitteella. Voit käyttää tasoituksessa myös Pukkila Saneerauslaastia. Oikaisutasoitteiden käyttö valmistajan ohjeiden mukaan. Muilla kuin kiviainesperustaisilla seinillä suoritetaan vielä toinen käsittely ohentamattomalla kosteussululla. Levitä harjalla tai telalla. Kuivumisaika toisen käsittelyn jälkeen on vähintään 2 h. 3 Seinien kosteussulkukäsittely ja nurkkavahvistukset Käsittele seinä Pukkila Kosteussulku 1:llä, jonka olet ohentanut puhtaalla vedellä 1:1. Hiero kosteussulku huolellisesti alustaan, esim. harjalla. Kuivumisaika on väh. 30 min. Puhtailla kipsikartonkiseinillä tämä työvaihe voidaan jättää tekemättä. Massiivisilla kivirakenteilla voit käyttää pohjusteena Pukkila Lattiadispersiota, joka ohennetaan normaalisti 1:3. 1 Levitä Pukkila Vedeneristysmassaa siveltimellä reilusti seinän nurkkaan. Kiinnitä Kuitukangasnauha tuoreeseen massaan siten, että nauha taittuu 100 mm molemmille sivuille. Varmista lastalla painelemalla, että nauha on kunnolla kiinni massassa. Nauhan on kastuttava läpi! Mahdollisissa jatkoksissa nauhojen on limityttävä väh. 50 mm. Levitä tämän jälkeen massaa kertaalleen Kuitukangasnauhan päälle. Tee Kuitukangasnauhavahvistus seinien sisä- ja ulko-kulmiin, limittämättömiin Mikäli lattiaan tulee muovimatto, vahvista ja tiivistä maton ja seinän välinen liitossauma Pukkila Vedeneristysmassan ja Kuitukangasnauhan avulla. Levitä massaa myös Kuitukangasnauhan päälle. Nauhavahvistus jää seinälaatoituksen peittoon. Vedeneristysmassan tartuntaa muovimattoon voi tarvittaessa parantaa karhentamalla mattoa hiekkapaperilla. Pyyhi pois mahdolliset mattoon tulleet tahrat ennen kuin massa kuivuu. Mikäli seinät ovat levyrakenteisia, laita massaa + Kuitukangasnauhaa + massaa myös kaikkiin levysaumoihin. Tiivistä seinissä mahdollisesti olevat pienet kolot, kuten ruuvinreiät Vedeneristysmassalla. Jos kolo on suurempi, täytä se ensin esim. Vetonit MT-tasoitteella. Voit myös kiinnittää pienen paikan Kuitukankaasta, jonka kiinnität ja peität Vedeneristysmassalla.

11 YKSITYISKOHTA: läpivientien tiivistäminen 1 4 Läpivientejä on pyrittävä välttämään. Putket suihkusekoittajalle suositellaan tuotavaksi yläkautta pinta-asennuksena. Seinien vedeneristäminen Leikkaa läpivientiä varten Pukkila Kuitukangasnauhasta n. 15 cm:n pala ja taita se keskeltä. Taita toisen kerran keskeltä kuvan mukaisesti. Taita kolmannen kerran siten, että palasta muodostuu kuvan mukainen kolmio. Huom! Palan keskellä oleva ehjä nurkka on kuvassa alimmaisena. Taita vielä 4. kerran siten, että ehjän nurkan keskelle tulee taitos. Leikkaa edellä kuvatusta ehjästä nurkasta alle puolet läpiviennin halkaisijasta oleva pala ja avaa taitokset. Ilmastointikanavat Suurempien ilmastointikanavien läpiviennit tiivistetään tapauskohtaisesti Vedeneristysmassan ja sopivankokoisten kuitukangasvahvikkeiden avulla. 2 3 Levitä Vedeneristysmassaa siveltimellä runsaasti läpiviennin ympärille. Kiinnitä tekemäsi pala Vedeneristysmassalla. Varmista, että pala nousee tiiviisti läpivientiä vasten. Tiivistyspalan tulee olla tiukka. Mikäli et pääse pujottamaan tiivistyspalaa paikoilleen putken päästä, menettele seuraavasti: Tee kaksi tiivistyspalaa. Leikkaa niihin saksilla sauma, joka menee palan yhdeltä sivulta reikään asti. Kiinnitä ensimmäinen pala paikoilleen. Levitä Vedeneristysmassaa päälle ja kiinnitä toinen pala paikoilleen, ristikkäin ensimmäiseen palaan nähden. Levitä päälle vielä kerros Vedeneristysmassaa kuten muissakin tiivistyksissä Kosteussulkukäsittelyn, Kuitukangasnauhavahvistusten ja läpivientien tiivistämisen jälkeen levitä runsaasti Vedeneristysmassaa seinään telalla. Voit halutessasi levittää massaa myös pienihampaisella kammalla ja tasata sen välittömästi telalla. Anna Vedeneristysmassan kuivua kiviaineisella seinällä vähintään 4 h ennen toisen kerroksen levittämistä. Levyseinällä kuivumisaika on vähintään 6 h. Tämän jälkeen levitä toinen runsas kerros vedeneristysmassaa, jonka annetaan kuivua yön yli (väh. 12 h). Vaihtoehtoinen tapa: Voit levittää toisen massakerroksen heti mikäli kiinnität ensimmäiseen tuoreeseen massakerrokseen kauttaaltaan Pukkila Kuitukankaan. Limitä Kuitukankaan saumat vähintään 50 mm ja varmistu kankaan täydellisestä läpikastumisesta! Käytä lastaa apuna kankaan kiinnityksessä. Levitä kankaan asennuksen jälkeen toinen kerros Vedeneristysmassaa telalla. Massan menekin tulee seinissä olla vähintään 0,8 l/m 2, jolla kuivakalvon minimipaksuus, n. 0,5 mm saavutetaan. Alustan tasaisuus vaikuttaa oleellisesti Vedeneristysmassan menekkiin.

12 Seinien laatoitus Kiinnitä laatat Pukkila Saneerauslaastilla aikaisintaan 12 h kuluttua, kuivumisolosuhteista riippuen. Laattojen tulee tarttua tuoreeseen laastiin: levitä laastia vain niin suurelle alueelle, jonka ehdit laatoittaa minuutissa. Paina laatat laastipintaan niitä samalla liikauttaen. Näin laatta saavuttaa riittävän tartunnan. Varmista laatan riittävä tartunta koelaatalla, jonka irroitat tuoreeltaan alustasta. Laatan taustapinnan tulee olla täysin laastin peitossa. Voit tarvittaessa korjata laattojen asentoa n. 10 min aikana. Lattia Kosteussulkukäsittely ja seinien - lattian liitos Pohjustus/kosteussulkukäsittely on tehtävä koko lattian alalle. Levitä vedellä 1:1 ohentamasi Pukkila Kosteussulku 1 lattiaan pehmeällä harjalla. Käytä hankalissa paikoissa, kuten nurkissa, apuna sivellintä. Kuivumisaika vähintään 30 min. Käsittele puu- tai teräsrankarakenteen päälle valettu betoni- tai tasoitelattia toiseen kertaan ohentamattomalla Pukkila Kosteussulku 1:llä. Levitä kosteussulku harjalla tai telalla. Anna kuivua vähintään 2 h ennen jatkotöitä. Massiivisilla betonilattialla voit käyttää vaihtoehtoisesti Pukkila Lattiadispersiota, joka ohennetaan normaalisti 1:3. Levitä Pukkila Vedeneneristysmassaa runsaasti siveltimellä lattian ja seinien liittymään. Alustan suhteellinen kosteus (RH) saa olla enintään 90%. Kytke mahdollinen lattialämmitys pois 2 päivää ennen töiden aloittamista! Lattia hiotaan / tasoitetaan tarvittaessa esim. Vetonit lattiatasoitteilla, ks. s. 4. Imuroi lattia huolellisesti! Kiinnitä Kuitukangasnauha tuoreeseen massaan. Limitä jatkokset vähintään 50 mm. Kuitukangasnauhan tulee taittua 100 mm lattiaan ja seinille. Käytä lastaa apuna Kuitukangasnauhan kiinnityksessä. Varmista, että nauha kastuu läpi ja tarttuu kunnolla massaan! Levitä päälle vielä kerros Vedeneristysmassaa.

13 YKSITYISKOHTA: Sisä- ja ulkokulmat Sisäkulma: Taitto Selkä Leikkaa Kuitukangasnauhasta n. 25 cm pitkä pala ja taita pituussuunnassa. Levitä taustapuolelle Vedeneristysmassaa ja taita poik- 1 kisuunnassa. Kiinnitä pala selkä alaspäin toiseen seinään, tuoreeseen massaan. Avaa taitos ja kiinnitä toinen puolisko toiselle seinälle. Paina taitos kohti lattiaa, jolloin muodostuu kuvassa (2) näkyvä kolmion mallinen taitos. Levitä Vedeneristysmassaa kolmiopalan taakse ja paina kolmiopala kiinni lattiaan. Varmista lastan avulla, että pala on joka kohdasta kunnolla kiinni! Ulkokulma: Leikkaa Kuitukangasnauhasta n. 25 cm pitkä pala ja taita pituussuunnassa. Avaa taitos ja leikkaa saksilla sauma, joka menee poikkisuunnassa palan keskeltä taitokseen asti. Kiinnitä Vedeneristysmassalla kuvan (1) mukaisesti. Levitä vedeneristysmassaa palan päälle. Kiinnitä uusi pala kuvan (2) mukaisesti edellisen päälle Varmista palan kunnollinen kiinnittyminen esim. lastalla painelemalla. Levitä päälle uusi kerros Vedeneristysmassaa. YKSITYISKOHTA: Läpivientien tiivistäminen YKSITYISKOHTA: Kynnyksen teko Leikkaa Kuitukangasnauharullan sisällä olevasta Kuitukangaspalasta n. 30 x 40 cm (WC-viemäriputkelle) tai n. 20 x 20 cm (käsienpesualtaan viemäriputkelle) kokoinen pala. Taita pala sivun 10 kuvien 1-3 taittoohjeiden mukaisesti! Aseta taitettu pala kuvan mukaisesti niin, että ehjä kulma asettuu viemäriputken keskipisteen kohdalle. Leikkaa kulma auki n. 15 mm putken reunasta mitattuna. RIL ohje: Märkätilan lattiaan sallitaan vain viemäröinnin kannalta välttämättömät läpiviennit. Levitä Vedeneristysmassaa runsaasti läpiviennin ympärille ja juureen, vähintään 15 mm valmista pintaa korkeammalle. Pujota tekemäsi tiivistyspala tiiviisti läpiviennin ympärille. Tiivistyspalan tulee olla kireä, joten venytä se tasaisesti putken päälle. Varmista, että tiivistyspala nousee putkea vasten (vähintään 15 mm valmista eristepintaa korkeammalle). Painele esim. lastalla huolellisesti kiinni ja sivele uusi kerros Vedeneristysmassaa tiivistyspalan päälle. Jos lattiaan joudutaan tekemään läpivientejä, tulee läpivientien reunan olla vähintään 40 mm päässä valmiista seinäpinnasta Sivele kosteussululla käsiteltyyn kynnykseen Vedeneristysmassaa ja paina tuoreeseen massaan Kuitukangasnauhasta leikkaamasi vahvike. Painele vahvikekangas lastalla huolellisesti kiinni. Sivele uusi kerros Vedeneristysmassaa päälle. Vedeneristeen tulisi nousta vähintään 15 mm valmista lattiapintaa korkeammalle.

14 Lattiakaivon vahvikepalat ja lattian vedeneristäminen kauttaaltaan Levitä Vedeneristysmassaa runsaasti lattiakaivon ympärille. Kiinnitä tuoreeseen massaan Kuitukangaspalasta leikkaamasi 40 x 40 cm kokoinen pala. Muista levittää ohut kerros massaa myös palan alapintaan! Levitä runsaasti Vedeneristysmassaa koko lattian alalle, esim. telalla. Anna ensimmäisen kerroksen kuivua vähintään 6 h ennen toisen eristekerroksen levittämistä. Anna toisen vedeneristyskerroksen kuivua, olosuhteista riippuen vähintään 12 h. Tarkista, että se on ehjä ja yhtenäinen. Aseta Pukkilan sapluuna keskeisesti lattiakaivon päälle. Tunnet lattiakaivon reunat vedeneristyskerroksen läpi. 6 2 Painele vahvikepala huolellisesti kiinni, esim. lastalla! Varmistu kankaan täydellisestä läpikastumisesta. Levitä uusi kerros Vedeneristysmassaa vahvikepalan päälle. Kiinnitä uusi Kuitukangaspala paikoilleen 45 asteen kulmassa edelliseen nähden. Pienen reiän leikkaaminen kankaaseen kaivon keskikohtaan nopeuttaa massan kuivumista. 3 Vaihtoehtoinen tapa: Voit levittää toisen massakerroksen heti mikäli kiinnität ensimmäiseen, tuoreeseen massakerrokseen kauttaaltaan Pukkila Kuitukankaan. Limitä Kuitukankaan saumat vähintään 50 mm ja varmistu kankaan täydellisestä läpikastumisesta! Käytä lastaa apuna kankaan kiinnityksessä. Levitä kankaan asennuksen jälkeen toinen kerros Vedeneristysmassaa telalla. Tällöin toinen kuitukangaspala lattiakaivossa korvautuu tällä yhtenäisellä kankaalla (kts. kuva 3). Huom! Vedeneristysmassan menekin tulee olla lattiassa vähintään 1,1 l/m², jolla kuivakalvon minimipaksuus, 0,6 mm saavutetaan. Lattiakaivon kohdalla vedeneristeen kalvopaksuuden tulee kaivotyypistä riippuen olla vähintään 1,2 mm. Riittävä kalvopaksuus on edellytys liitoksen tiiveydelle Piirrä sapluunan avulla ympyrä ja leikkaa mattoveitsellä lattiakaivon keskiosaan ø 95 mm reikä. Leikkaa varovasti: Aloita sisemmältä ja etene kohti piirtämääsi ympyrää. Mikäli kaivotyyppi vaatii suuremman reiän on reikäkokoa suurennettava hieman. Taivuta liepeet kaivon sisään. Voit lämmittää massakerrosta varovasti, jolloin siitä tulee taipuisampi. Lämpötila ei saa nousta yli 40 C. Paina kiristysrengas tiiviisti paikoilleen niin, että vedeneriste jää ehjänä joka puolelta kaivon ja kiristysrenkaan väliin. Poista kaivon kansi laatoituksen ajaksi. 7

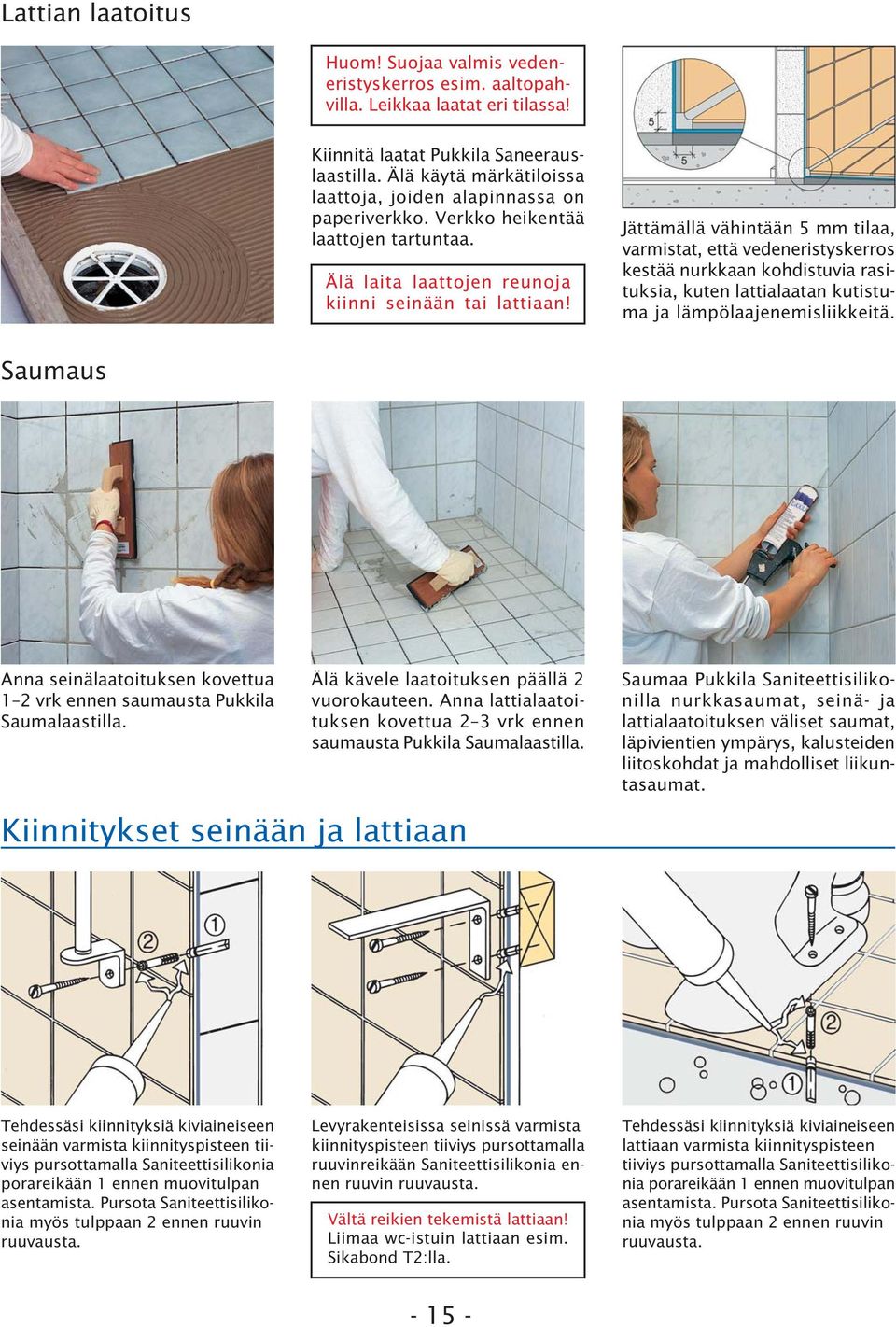

15 Lattian laatoitus Huom! Suojaa valmis vedeneristyskerros esim. aaltopahvilla. Leikkaa laatat eri tilassa! Kiinnitä laatat Pukkila Saneerauslaastilla. Älä käytä märkätiloissa laattoja, joiden alapinnassa on paperiverkko. Verkko heikentää laattojen tartuntaa. Älä laita laattojen reunoja kiinni seinään tai lattiaan! Jättämällä vähintään 5 mm tilaa, varmistat, että vedeneristyskerros kestää nurkkaan kohdistuvia rasituksia, kuten lattialaatan kutistuma ja lämpölaajenemisliikkeitä. Saumaus Anna seinälaatoituksen kovettua 1 2 vrk ennen saumausta Pukkila Saumalaastilla. Älä kävele laatoituksen päällä 2 vuorokauteen. Anna lattialaatoituksen kovettua 2 3 vrk ennen saumausta Pukkila Saumalaastilla. Kiinnitykset seinään ja lattiaan Saumaa Pukkila Saniteettisilikonilla nurkkasaumat, seinä- ja lattialaatoituksen väliset saumat, läpivientien ympärys, kalusteiden liitoskohdat ja mahdolliset liikuntasaumat. Tehdessäsi kiinnityksiä kiviaineiseen seinään varmista kiinnityspisteen tiiviys pursottamalla Saniteettisilikonia porareikään 1 ennen muovitulpan asentamista. Pursota Saniteettisilikonia myös tulppaan 2 ennen ruuvin ruuvausta. Levyrakenteisissa seinissä varmista kiinnityspisteen tiiviys pursottamalla ruuvinreikään Saniteettisilikonia ennen ruuvin ruuvausta. Vältä reikien tekemistä lattiaan! Liimaa wc-istuin lattiaan esim. Sikabond T2:lla. Tehdessäsi kiinnityksiä kiviaineiseen lattiaan varmista kiinnityspisteen tiiviys pursottamalla Saniteettisilikonia porareikään 1 ennen muovitulpan asentamista. Pursota Saniteettisilikonia myös tulppaan 2 ennen ruuvin ruuvausta

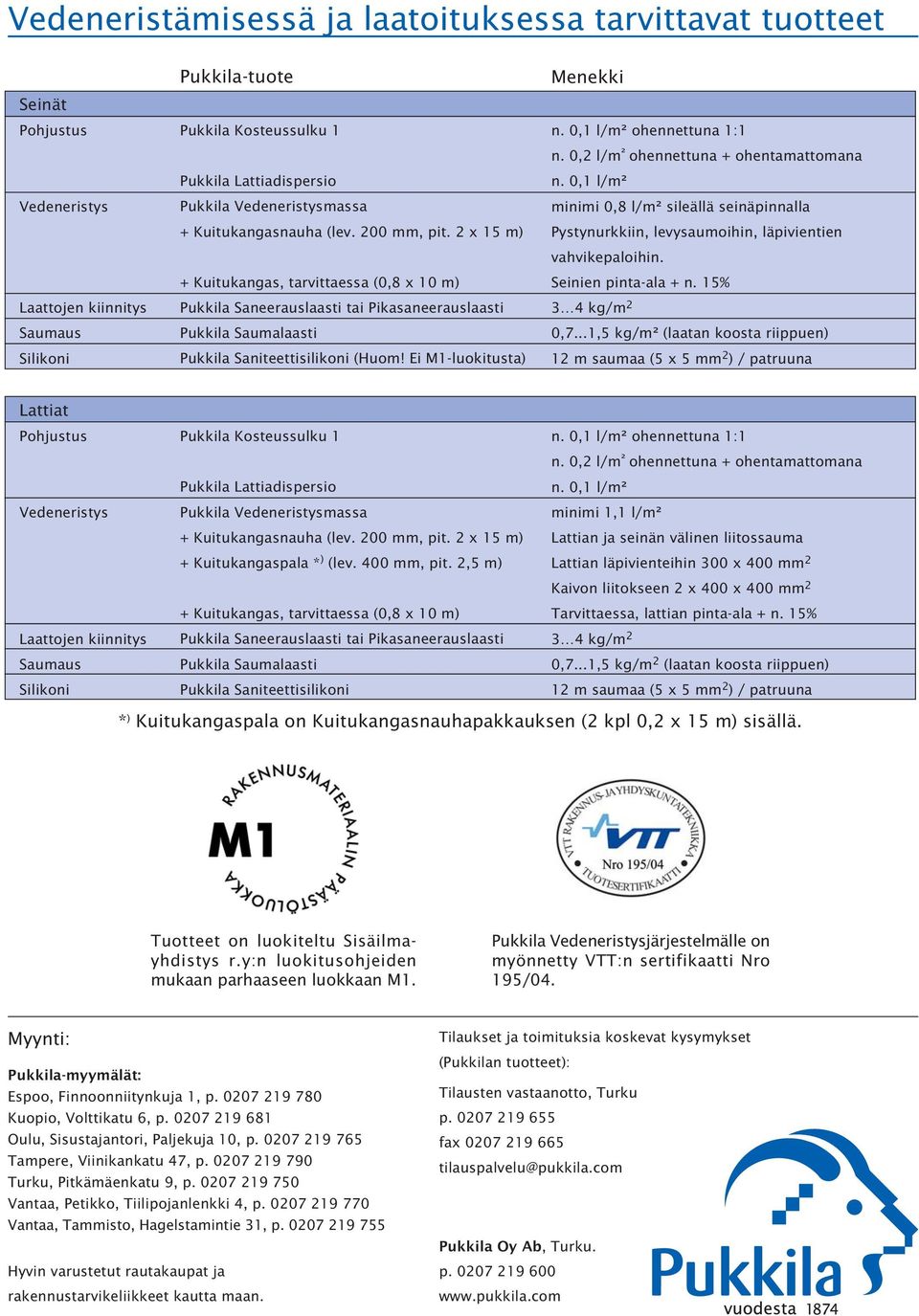

16 Vedeneristämisessä ja laatoituksessa tarvittavat tuotteet Seinät Pohjustus Vedeneristys Laattojen kiinnitys Saumaus Silikoni Pukkila-tuote Pukkila Kosteussulku 1 Pukkila Lattiadispersio Pukkila Vedeneristysmassa + Kuitukangasnauha (lev. 200 mm, pit. 2 x 15 m) + Kuitukangas, tarvittaessa (0,8 x 10 m) Pukkila Saneerauslaasti tai Pikasaneerauslaasti Pukkila Saumalaasti Pukkila Saniteettisilikoni (Huom! Ei M1-luokitusta) Menekki n. 0,1 l/m² ohennettuna 1:1 n. 0,2 l/m ² ohennettuna + ohentamattomana n. 0,1 l/m² minimi 0,8 l/m² sileällä seinäpinnalla Pystynurkkiin, levysaumoihin, läpivientien vahvikepaloihin. Seinien pinta-ala + n. 15% 3 4 kg/m 2 0,7...1,5 kg/m² (laatan koosta riippuen) 12 m saumaa (5 x 5 mm 2 ) / patruuna Lattiat Pohjustus Vedeneristys Laattojen kiinnitys Saumaus Silikoni Pukkila Kosteussulku 1 Pukkila Lattiadispersio Pukkila Vedeneristysmassa + Kuitukangasnauha (lev. 200 mm, pit. 2 x 15 m) + Kuitukangaspala * ) (lev. 400 mm, pit. 2,5 m) + Kuitukangas, tarvittaessa (0,8 x 10 m) Pukkila Saneerauslaasti tai Pikasaneerauslaasti Pukkila Saumalaasti Pukkila Saniteettisilikoni n. 0,1 l/m² ohennettuna 1:1 n. 0,2 l/m ² ohennettuna + ohentamattomana n. 0,1 l/m² minimi 1,1 l/m² Lattian ja seinän välinen liitossauma Lattian läpivienteihin 300 x 400 mm 2 Kaivon liitokseen 2 x 400 x 400 mm 2 Tarvittaessa, lattian pinta-ala + n. 15% 3 4 kg/m 2 0,7...1,5 kg/m 2 (laatan koosta riippuen) 12 m saumaa (5 x 5 mm 2 ) / patruuna * ) Kuitukangaspala on Kuitukangasnauhapakkauksen (2 kpl 0,2 x 15 m) sisällä. Tuotteet on luokiteltu Sisäilmayhdistys r.y:n luokitusohjeiden mukaan parhaaseen luokkaan M1. Pukkila Vedeneristysjärjestelmälle on myönnetty VTT:n sertifikaatti Nro 195/04. Myynti: Pukkila-myymälät: Espoo, Finnoonniitynkuja 1, p Kuopio, Volttikatu 6, p Oulu, Sisustajantori, Paljekuja 10, p Tampere, Viinikankatu 47, p Turku, Pitkämäenkatu 9, p Vantaa, Petikko, Tiilipojanlenkki 4, p Vantaa, Tammisto, Hagelstamintie 31, p Hyvin varustetut rautakaupat ja rakennustarvikeliikkeet kautta maan. Tilaukset ja toimituksia koskevat kysymykset (Pukkilan tuotteet): Tilausten vastaanotto, Turku p fax tilauspalvelu@pukkila.com Pukkila Oy Ab, Turku. p
