Asennus-, käyttö- ja huolto-ohjeet Varaosaluettelo LUMILINKO 1232

Transkriptio

1 LUMILINKO 1232 Asennus-, käyttö- ja huolto-ohjeet Varaosaluettelo NOKKA OY Road Line Road Line PL 4, Muurame FIN Muurame, Finland Puhelin Tel Telefax (014) Fax

2 SISÄLLYS sivu Alkulause...1 Vaatimustenmukaisuusvakuutus Ennen käyttöönottoa Mittayksiköt...2 Suunnat...2 Valmistusnumero...2 Turvallisuusohjeet...2 Melusuojaus...3 Turvallinen käyttö...3 Tieajo...4 Tarkastukset käytön yhteydessä...4 Rakenteen muuttaminen Koneen käyttäminen Koneen ominaisuudet lyhyesti...5 Tekniset tiedot...5 Asentaminen käyttökuntoon...5 Asentaminen traktorin vetovarsiin...6 Irrottaminen traktorin vetovarsista...6 Asennustarkastus...7 Työskentelyohjeita Huolto Turvallisuus huollossa...9 Rasvausohjeet...9 Ensimmäisen käyttötunnin jälkeen...9 Kierukan ja heittosiivikon tasapainotus...9 Lumilingon varmistus (murtopultti)...10 Säilytys...10 Koneen poistaminen käytöstä...10 Varaosien tilaaminen...11 Valmistusnumero Takuuehdot Varaosaluettelo...13

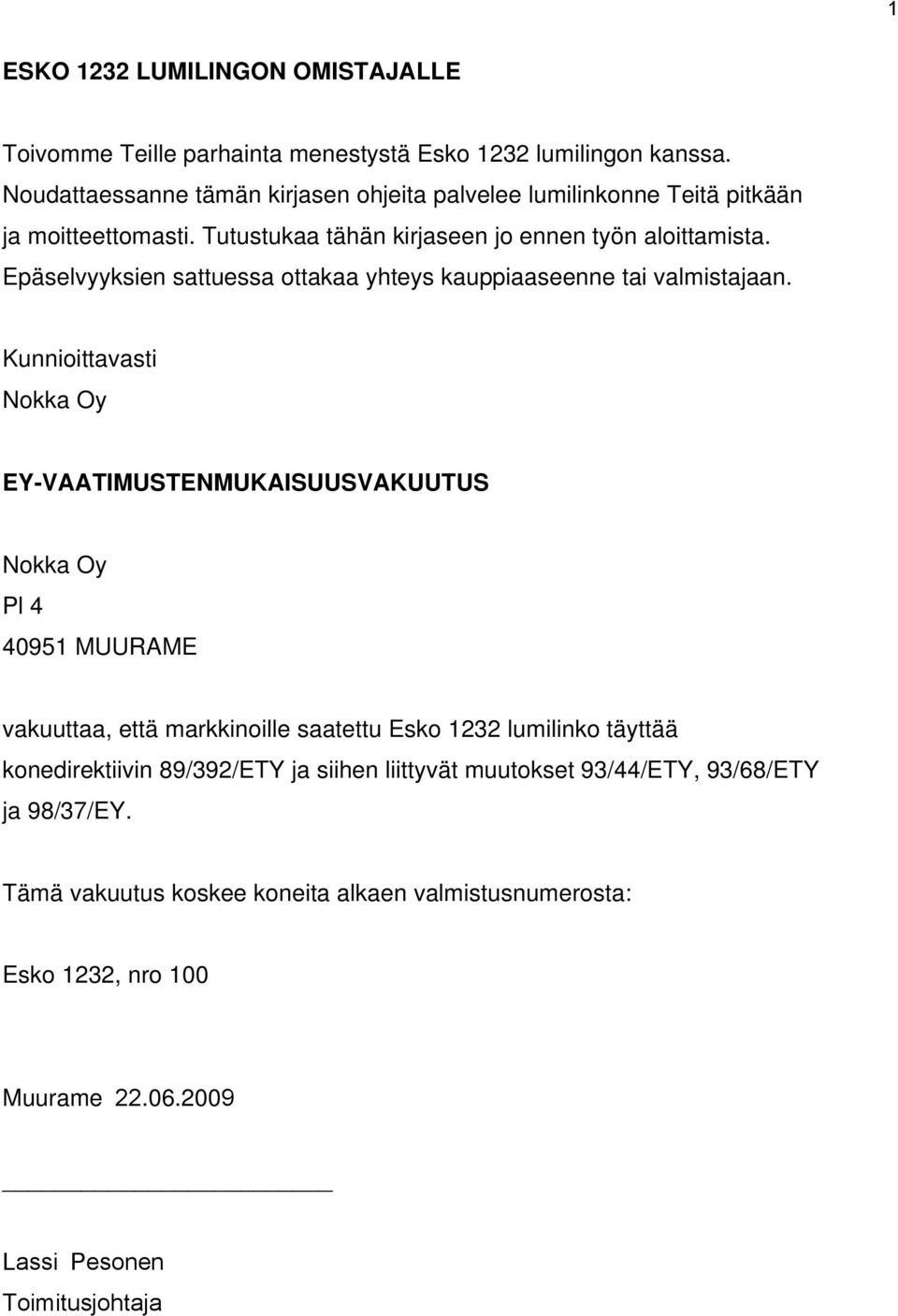

3 1 ESKO 1232 LUMILINGON OMISTAJALLE Toivomme Teille parhainta menestystä Esko 1232 lumilingon kanssa. Noudattaessanne tämän kirjasen ohjeita palvelee lumilinkonne Teitä pitkään ja moitteettomasti. Tutustukaa tähän kirjaseen jo ennen työn aloittamista. Epäselvyyksien sattuessa ottakaa yhteys kauppiaaseenne tai valmistajaan. Kunnioittavasti Nokka Oy EY-VAATIMUSTENMUKAISUUSVAKUUTUS Nokka Oy Pl MUURAME vakuuttaa, että markkinoille saatettu Esko 1232 lumilinko täyttää konedirektiivin 89/392/ETY ja siihen liittyvät muutokset 93/44/ETY, 93/68/ETY ja 98/37/EY. Tämä vakuutus koskee koneita alkaen valmistusnumerosta: Esko 1232, nro 100 Muurame Lassi Pesonen Toimitusjohtaja

4 1. ENNEN KÄYTTÖÖNOTTOA 2 MITTAYKSIKÖT Asennus- ja käyttöohjeessa käytetään kansainvälisen SI-mittajärjestelmän mukaisia yksiköitä. SUUNNAT Asennus- ja käyttöohjeessa tarkoitetaan koneen oikeata ja vasenta sivua sekä etu- että takapäätä ajosuunnan mukaan. VALMISTUSNUMERO Merkitse koneesi valmistusnumero kirjan sivulla 11 olevaan paikkaan. Valmistaudu ilmoittamaan kaikissa tiedusteluissasi ja tilauksissasi koneesi malli ja valmistusnumero. TURVALLISUUSOHJEET HUOM! Kirjassa olevat turvallisuusohjeet on merkitty tällä merkillä. Lue nämä ohjeet erityisen tarkasti. 1. Tutustu käyttöohjeeseen ja lue huolellisesti turvallisuusohjeet sekä kaikki koneen ohjekilvet. Ennen kuin luovutat koneen toisen käytettäväksi huolehdi, että käyttäjä tutustuu käyttö- ja turvallisuusohjeisiin. Älä luovuta konetta alle 18-vuotiaalle. 2. Käyttäjän tulee olla 18-vuotias, kunnoltaan terve henkilö. 3. Koneen käyttäjä ei saa olla päihdyttävien, huumaavien tai lääke- aineiden vaikutuksen alaisena. 4. Poista kaikki irralliset koneeseen kuulumattomat osat. 5. Asenna suojat paikoilleen. 6. Ennen huoltoa, puhdistusta tai säätämistä pysäytä traktorin moottori, ota ulosotto pois päältä sekä odota, että kaikki osat ovat pysähtyneet. 7. Älä muuta konetta siten, että koneen turvallisuus vaarantuu. 8. Älä käytä konetta käyttötarkoituksiin joihin se ei ole suunniteltu.

5 3 MELUSUOJAUS Pitkäaikainen melu aiheuttaa kuulon heikkenemisen tai jopa kuuroutumisen. Käytä sopivia ja riittävän tehokkaita melunsuojaimia tai korvatulppia. TURVALLINEN KÄYTTÖ - Pidä kaikki suojat paikoillaan. - Älä käytä löysiä tai repeytyneitä vaatteita. - Älä missään tapauksessa puhdista tai huolla konetta koneen käydessä. - Huolehdi, että voimansiirtoakselin putkisuojus ja yläsuojukset ovat kunnossa. - Huolehdi, että työskentelyalueella ei ole muita ihmisiä. Varo erityisesti lapsia! - Älä koskaan työnnä kättä tai jalkaa syöttöaukkoon tai poistoputkeen lingon toimiessa. - Suunnittele ajo siten, ettei lumen sinkoutumisalueella ole ihmisiä tai eläimiä. Lumen mukana voi sinkoutua kiviä tai muita lunta raskaampia esineitä jotka saattavat lentää pisemmälle kuin lumi. - Pysäytä linko aina ohitustilanteessa. TIEAJO - Pidä yleisillä teillä liikennesääntöjen määräämät valot ja laitteet asennettuina ja päällä. Pidä traktoriin kuuluva turvakolmio myös paikoillaan. - Pidä heijastimet ja lamput puhtaina. - Varo lumilingon painosta johtuvaa ohjauksen heikkenemistä. - Kun käytät traktorin työvaloja, ota huomioon tiellä liikkujien häikäistymisvaara.

6 4 TARKASTUKSET KÄYTÖN YHTEYDESSÄ Varmistaaksesi moitteettoman toiminnan sinun on tehtävä välillä tarkastuksia koneeseesi. Tarkista ensimmäisen käyttötunnin jälkeen kaikkien ruuvien ja muttereiden kireys. Tarkista myös välillä käytön aikana edellä olevat seikat. RAKENTEEN MUUTTAMINEN Älä muuta koneen rakennetta ilman valmistajan lupaa, jotta koneen toiminta tai käyttöturvallisuus ei heikkenisi tai koneen käyttöikä ei lyhenisi.

7 5 2. KONEEN KÄYTTÄMINEN KONEEN OMINAISUUDET LYHYESTI Esko 1232 lumilinko on suunniteltu teiden ja piha-alueiden lumen linkoukseen. Käyttö muuhun tarkoitukseen ilman valmistajan lupaa on kielletty sekä johtaa takuun raukeamiseen. TEKNISET TIEDOT Esko 1232 LUMILINKO Lumilingon paino työkunnossa kg Painopisteen paikka vetovarsista taaksepäin cm Työleveys cm Kokonaisleveys cm Heittosiivikon suurin sallittu kierrosnopeus /min Tehontarve......n. 30 kw Kiinnitys... Traktorin 3-pistelaitteet Nivelakselivaatimus... Walterscheid 2400 tai vastaava o Ylikuormitussuojalla varustettu, 2500 Nm (250 kpm). o Pituus traktorin mukaan, yleisimpiin malleihin l = 860, tarvittaessa katkaistava. o Vapaakytkin suositeltava. o Päät 1 3/8-6 / 1 3/8-6. ASENTAMINEN KÄYTTÖKUNTOON Ennen työskentelyn aloittamista lumilingon lumenohjausputket ja -ritilät tulee asentaa paikoilleen.

8 ASENTAMINEN TRAKTORIN VETOVARSIIN 6 Lumilingon ollessa tavanomaisessa varastointiasennossa kytkentä tapahtuu seuraavasti: 1. Peruuta traktori varovasti lumilingon lähelle ja aseta vetovarret siten, että traktori voidaan peruuttaa vetotappien kohdalle. 2. Aseta vetovarret tappeihin ja laita sokat vetotappeihin. Jos vetovarsissa on pikakiinnityspäät asenna pallot lumilingon vetotappeihin ja peruuta traktori siten, että pallot osuvat pikakiinnityspäiden hahloihin, nosta vetovarsia niin paljon, että pikakiinnityspäiden lukot lukkiutuvat. Varmista lukitus. 3. Asenna työntövarsi paikoilleen, työntövarren pituutta säätämällä voidaan säätää lumilingon ottavuutta. Lyhentämällä työntövartta saadaan lingon etuosa painumaan voimakkaammin maata vasten jolloin linko auraa voimakkaammin siipien etuosalla. Työntövartta pidentämällä saadaan taas lingon takaosaa painotettua. Linko auraa tarkimmin koko leveydeltään, kun paino jakautuu tasaisesti sekä etu- että takaosaan. 4. Nosta vetovarsia ylös ja tarkista, että mikään osa lumilingosta ei pääse osumaan traktorin ohjaamoon tai lokasuojiin. 5. Asenna nivelakseli paikoilleen 540 1/min ulosottoon, tarkista että pituus on oikea. 6. Auraussyvyys säädetään kumpaankin auraussiipeen kiinnitetyllä jalaksella. 7. Säädä linko nostovarsien sivurajoittimilla traktorin keskelle. IRROTTAMINEN TRAKTORIN VETOVARSISTA 1. Aseta lumilinko tasaiselle, kovalle alustalle. 2. Irrota nivelakseli. 3. Irrota työntövarsi ja vetovarret lumilingosta. 4. Aja traktoria varovasti eteenpäin.

9 7 ASENNUSTARKASTUS Varustelu: - Tarkastettava, että kaikki tapit, sokat yms. turvallisuuden kannalta tärkeät osat ovat paikallaan lukittuna ja kierreliitokset kiristettynä. Kilvet: Tarkista, että koneessa on: - valmistekilpi - varoitustarra Lumenohjausputket ja -ritilät: - Tarkista, että lumenohjausputket ja -ritilät ovat kunnollisesti kiinnitettynä. TYÖSKENTELYOHJEITA 1. Varmista, ettei toiminta-alueella ole ihmisiä, varo erityisesti lapsia. 2. Traktorin ajonopeuden ja moottorin kierrosluvun määräävät lumen syvyys, maaston epätasaisuudet, mahdolliset kivet yms. Heittosiivikon suurin sallittu kierrosnopeus on 650 1/min. 3. Aurattaessa uutta tai vasta hiekoitettua tietä ensimmäistä kertaa, kannattaa ensimmäinen auraus suorittaa esim. takalanalla. Näin mahdolliset kivet ym. esteet poistuvat linkouksen tieltä. 4. Säädä jalakset alkusyksystä siten, että linko ei kulje tien pinnassa kiinni, eikä näin ollen kerää irtokiviä. Terät säilyvät terävinä ja leikkaavat talvella paremmin polannetta. 5. Lumen puhallussuunta on hallittavissa lumenohjausvivulla traktorin istuimelta käsin. Puhallus voi tapahtua oikealle, vasemmalle tai yhtäaikaisesti molemmille puolille. Suositellaan ajamista molemmat luukut auki jos on mahdollista.

10 8 6. Lumen puhallussuuntaa valittaessa on otettava huomioon läheisyydessä olevat ihmiset, eläimet, rakennukset, ajoneuvot tms. joille lentävä lumisuihku ja mukana mahdollisesti lentävät raskaammat kappaleet voivat aiheuttaa vahinkoa. 7. HUOM! Lunta raskaammat kappaleet lentävät usein huomattavasti kauemmaksi kun lumi. 8. Mikäli heittosiivikko on tarpeellista pysäyttää nopeasti, pysäytetään traktorin moottori irrottamatta voimanulosottoa. 9. Lingolla voidaan aurata lunta myös vetäen heittosiivikko pysäytettynä paikoista, joissa linkoaminen ei ole mahdollista kummallekaan puolelle. Laittaessasi heittosiivikon pyörimään aurauksen jälkeen, tyhjennä linko lumesta peruuttamalla ja nostamalla linkoa. 10. Paksua lumikerrosta lingottaessa voidaan traktorin pyörien pitoa parantaa ajamalla ensin ura auki kannattaen linkoa nostolaitteen varassa jonkin verran maasta kohotettuna. 11. Jokaisen käytön jälkeen on linko puhdistettava lumesta nostolaitteella ravistamalla ja heittosiivikkoa traktorilla pyörittämällä. Tämän jälkeen sammuta moottori ja anna siivikon täysin pysähtyä! Kun siivikko on pysähtynyt loppu lumi poistetaan kepillä tms. Jos lingon sisälle jäänyt lumi jäätyy, siivikko voi juuttua, samoin puhallusaukot voivat jäätyä tukkoon. 12. Sammuta aina traktorin moottori poistuessasi koneen luota. 13. Noudata turvallisesta käytöstä annettuja ohjeita (sivu 4).

11 9 3. HUOLTO TURVALLISUUS HUOLLOSSA Ennen huoltoa, säätöä, puhdistusta tai lumilingon tai sen varusteiden kytkemistä: 1. Kytke voimanotto pois päältä. 2. Laske nostolaitteet ala-asentoon 3. Sammuta moottori. 4. ODOTA, kunnes kaikki osat ovat täysin pysähtyneet. 5. Varmista, että molemmat lumenohjausluukut ovat auki. RASVAUSOHJEET Lumilingon laakerit on kestovoideltuja ja tarvitsevat harvoin rasvausta. Rasvaus suoritetaan esim. kerran vuodessa käyttökauden päätyttyä. HUOM! Laakereihin ei saa koskaan työntää liikaa rasvaa. Liiallisen rasvauksen aiheuttama paine rikkoo laakeritiivisteet, jonka jälkeen laakeri rikkoontuu nopeasti. Rasvaus on lopetettava heti, kun laakeritiivisteiden välistä tapahtuu vähäistäkin vaseliinin pursuamista. Käytä ainoastaan korkealaatuisia voiteluaineita esim. NESTE OH GREASE. ENSIMMÄISEN KÄYTTÖTUNNIN JÄLKEEN Tarkista ensimmäisen käyttötunnin jälkeen kaikkien ruuvien ja muttereiden kireydet. Tee tarkistukset myös aika ajoin aurauskauden aikana. SYÖTTÖLAITTEISTON JA HEITTOSIIVIKON TASAPAINOTUS Jos lumilingon syöttölaitteistoa, heittosiivikkoa tai akselia joudutaan korjaamaan, on se koottuna tasapainotettava korjauksen jälkeen tai jos se on muuten epätasapainossa.

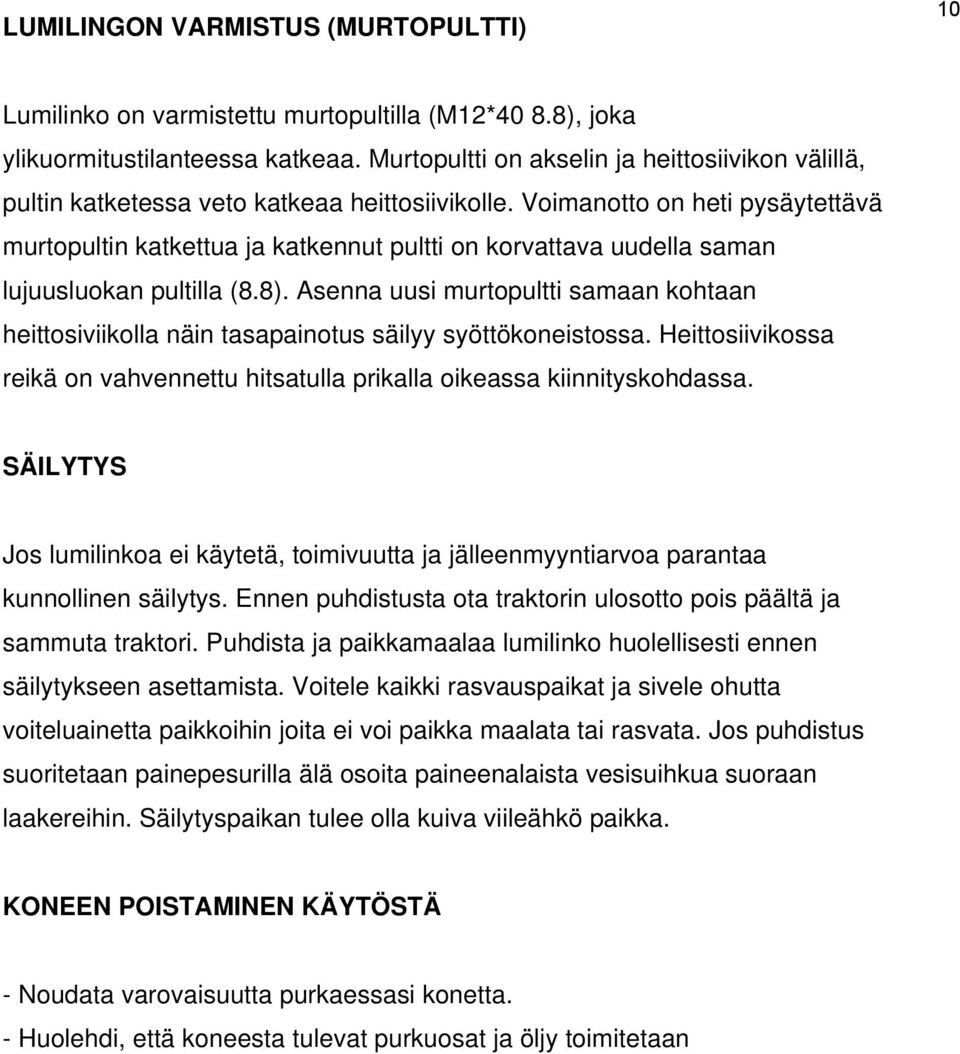

12 LUMILINGON VARMISTUS (MURTOPULTTI) 10 Lumilinko on varmistettu murtopultilla (M12*40 8.8), joka ylikuormitustilanteessa katkeaa. Murtopultti on akselin ja heittosiivikon välillä, pultin katketessa veto katkeaa heittosiivikolle. Voimanotto on heti pysäytettävä murtopultin katkettua ja katkennut pultti on korvattava uudella saman lujuusluokan pultilla (8.8). Asenna uusi murtopultti samaan kohtaan heittosiviikolla näin tasapainotus säilyy syöttökoneistossa. Heittosiivikossa reikä on vahvennettu hitsatulla prikalla oikeassa kiinnityskohdassa. SÄILYTYS Jos lumilinkoa ei käytetä, toimivuutta ja jälleenmyyntiarvoa parantaa kunnollinen säilytys. Ennen puhdistusta ota traktorin ulosotto pois päältä ja sammuta traktori. Puhdista ja paikkamaalaa lumilinko huolellisesti ennen säilytykseen asettamista. Voitele kaikki rasvauspaikat ja sivele ohutta voiteluainetta paikkoihin joita ei voi paikka maalata tai rasvata. Jos puhdistus suoritetaan painepesurilla älä osoita paineenalaista vesisuihkua suoraan laakereihin. Säilytyspaikan tulee olla kuiva viileähkö paikka. KONEEN POISTAMINEN KÄYTÖSTÄ - Noudata varovaisuutta purkaessasi konetta. - Huolehdi, että koneesta tulevat purkuosat ja öljy toimitetaan

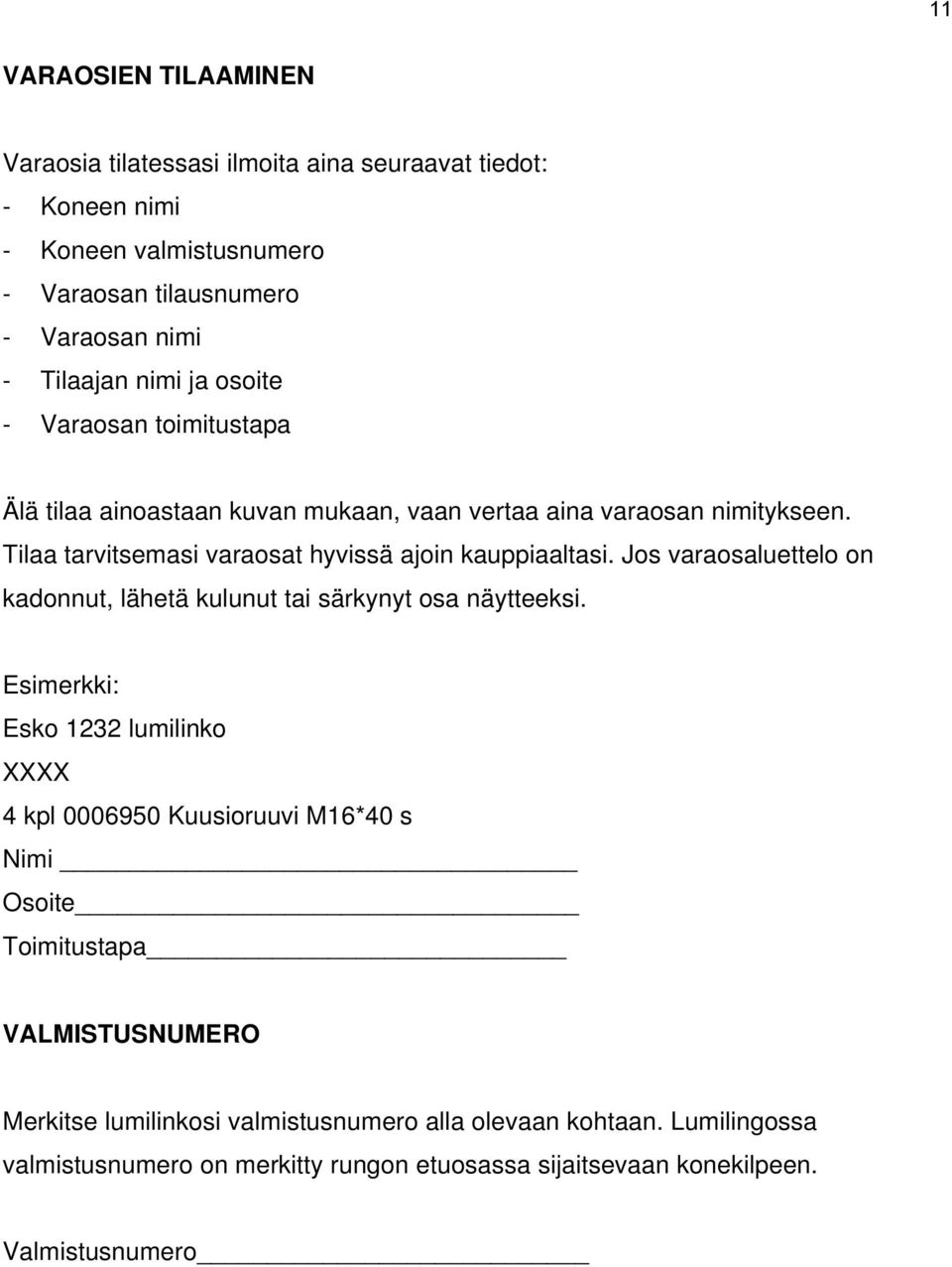

13 11 VARAOSIEN TILAAMINEN Varaosia tilatessasi ilmoita aina seuraavat tiedot: - Koneen nimi - Koneen valmistusnumero - Varaosan tilausnumero - Varaosan nimi - Tilaajan nimi ja osoite - Varaosan toimitustapa Älä tilaa ainoastaan kuvan mukaan, vaan vertaa aina varaosan nimitykseen. Tilaa tarvitsemasi varaosat hyvissä ajoin kauppiaaltasi. Jos varaosaluettelo on kadonnut, lähetä kulunut tai särkynyt osa näytteeksi. Esimerkki: Esko 1232 lumilinko XXXX 4 kpl Kuusioruuvi M16*40 s Nimi Osoite Toimitustapa VALMISTUSNUMERO Merkitse lumilinkosi valmistusnumero alla olevaan kohtaan. Lumilingossa valmistusnumero on merkitty rungon etuosassa sijaitsevaan konekilpeen. Valmistusnumero

14 12 TAKUUEHDOT Nokka Oy (valmistaja) myöntää valmistamilleen tuotteille takuun, joka on voimassa 12 kk koneen luovutuspäivästä asiakkaalle. Takuuta voidaan kuitenkin soveltaa ehtojen mukaan ainoastaan reklamaatioihin, jotka on tehty valmistajalle kolmen vuoden kuluessa tuotteen luovuttamisesta tehtaan edustajalle tai jälleenmyyjälle. Takuu koskee osoitettuja valmistus-, raaka-aine- ja materiaalivikoja. Takuuna korvataan takuun alainen vaurioitunut osa, mutta ei siitä aiheutunutta, muulle kuin itse koneelle tullutta lisävahinkoa eikä myöskään välillistä vahinkoa tai menetystä. Tällaista välillistä vahinkoa tai menetystä voivat olla työn keskeytymisen tai kuljetusten aiheuttamat kustannukset, korvaavan koneen vuokra jne. Takuuna korvattava osa toimitetaan ostajan kustannuksella siihen maahan, johon kone on alunperin toimitettu. Takuuna ei myöskään korvata maahantuonnista mahdollisesti aiheutuneita kustannuksia eikä sen jälkeisiä sisäisiä jatkorahteja. Epäselvissä tapauksissa takuunantajalla on oikeus pyytää palauttamaan takuuna korvattavaksi anottu osa tehtaalle takuukäsittelyä varten valmistajan pyytämine lisätietoineen. Tällöin valmistaja vastaa paluurahdista. Takuuna ei korvata normaalista kulumisesta, huolimattomuudesta, tahallisuudesta, virheellisestä asennuksesta tai käytöstä, ylikuormituksesta eikä myöskään puutteellisesta huollosta johtuneita vikoja. Takuu ei koske kuluvia osia kuten renkaita, laakereita, letkuja, liittimiä, suodattimia, sähkökaapeleita, tiivisteitä yms. Takuu ei myöskään korvaa tulipalon, liikennevahingon tai muun onnettomuuden koneelle aiheuttamia vaurioita. Takuun ehtona on, että tuotteesta on luovutuksen yhteydessä täytetty luovutus- ja takuutodistus. Lisäksi havaittu vika tulee lisävahinkojen välttämiseksi ilmoittaa joko valmistajalle tai tämän edustajalle kirjallisena viipymättä ja aina ennen takuuajan umpeutumista. Ehtona on myös, että muissa korjaustöissä on käytetty alkuperäisiä tai valmistajan etukäteen kirjallisesti hyväksymiä osia. Takuuanomukseen tulee liittää seuraavat tiedot: koneen tyyppi, valmistusnumero, luovutuspäivä, ostajan nimi ja osoite. Takuu ei ole voimassa, mikäli alkuperäistä konetta tai sen käyttötarkoitusta on muutettu tai siihen on liitetty lisävarusteita ilman valmistajan kirjallista suostumusta. Takuu raukeaa, mikäli kone vaihtaa omistajaa takuuaikana.

15 Varaosaluettelo Lumilinko

16

17 15 Lumilinko LV 1232 Lumilinko Lumilinko Snöslunga Schneeschleuder Snow blower Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 2T2211 Runko Ram Bett Frame 2 1 4T6460 Vipu Spak Balken Lever 3 1 4T6440 Vipu Spak Balken Lever 4 1 3T5680 Jalas Stam Schwingengstein Rocker 5 1 3T5681 Jalas Stam Schwingengstein Rocker 6 2 4N1972 Tappi Tapp Zapfen Bush Saksisokka Saxpinne Scherensplint Cutter pin Hiusneulasokka Sprint Splint Pin 5x40 DIN T2130 Lumenohjausputki Utblåsningsrör Wurfkamin Snow steering pipe Kuusioruuvi Sexkantskruv Schraube Hexagon screw Korilaatta Bricka Scheibe Washer M10X35 S 8.8 DIN Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut Kuusioruuvi Sexkantskruv Schraube Hexagon screw M10 S DIN 440R T2016 Suojaritilä Skydd Decke Safetybrid M10 S 8.8 DIN Saksisokka Saxpinne Scherensplint Cutter pin M10 S NYLOC DIN T6030 Työntötanko Stödstang Schubstange Push-pull rod M10X25 S 8.8 DIN T6040 Työntötanko Stödstang Schubstange Push-pull rod Vetojousi Dragfjäder Zugfeder Pull spring Lukko Lås Schloss Lock 3x20 DIN T5922 Terä Blad Schneide Blade Kuusiokoloruuvi Sexkantnyckelskruv Inbusschraube Hexagon screw T9775 Takaterä Blad Schneide Blade

18

19 17 Heittosiivikko 2T2148i Heittosiivikko Blad Wulfrad Rotor Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 3T5674 Akseli Axel Achse Axle 2 1 3T5517 Heittosiivikko Blad Wulfrad Rotor 3 6 3T5516 Siipi Vinge Flugel Vane 4 6 4T9668 Holkki Hylsa Hülse Bushing Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X70 S 8.8 DIN Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M16 S NYLOC DIN Kuusioruuvi Sexkantskruv Schraube Hexagon screw M12X40S 5.8 DIN Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M12 S NYLOC DIN Laippalaakeri Flänslager Lager Flange bearing Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X45 S 8.8 DIN T9730 Holkki Hylsa Hülse Bushing T5449 Kiinnike Fäste Halteklammer Mounting T5377 Suoja Skydd Abschirmung Cover T5741 Kannatin Hållare Träger Bracket Aluslevy Bricka Unterplatte Washer M16 S DIN Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X40 S 8.8 DIN933

20 NOKKA OY Forest Division Forest Division PL 4, Muurame FIN Muurame, Finland Puhelin Tel Telefax (014) Fax
