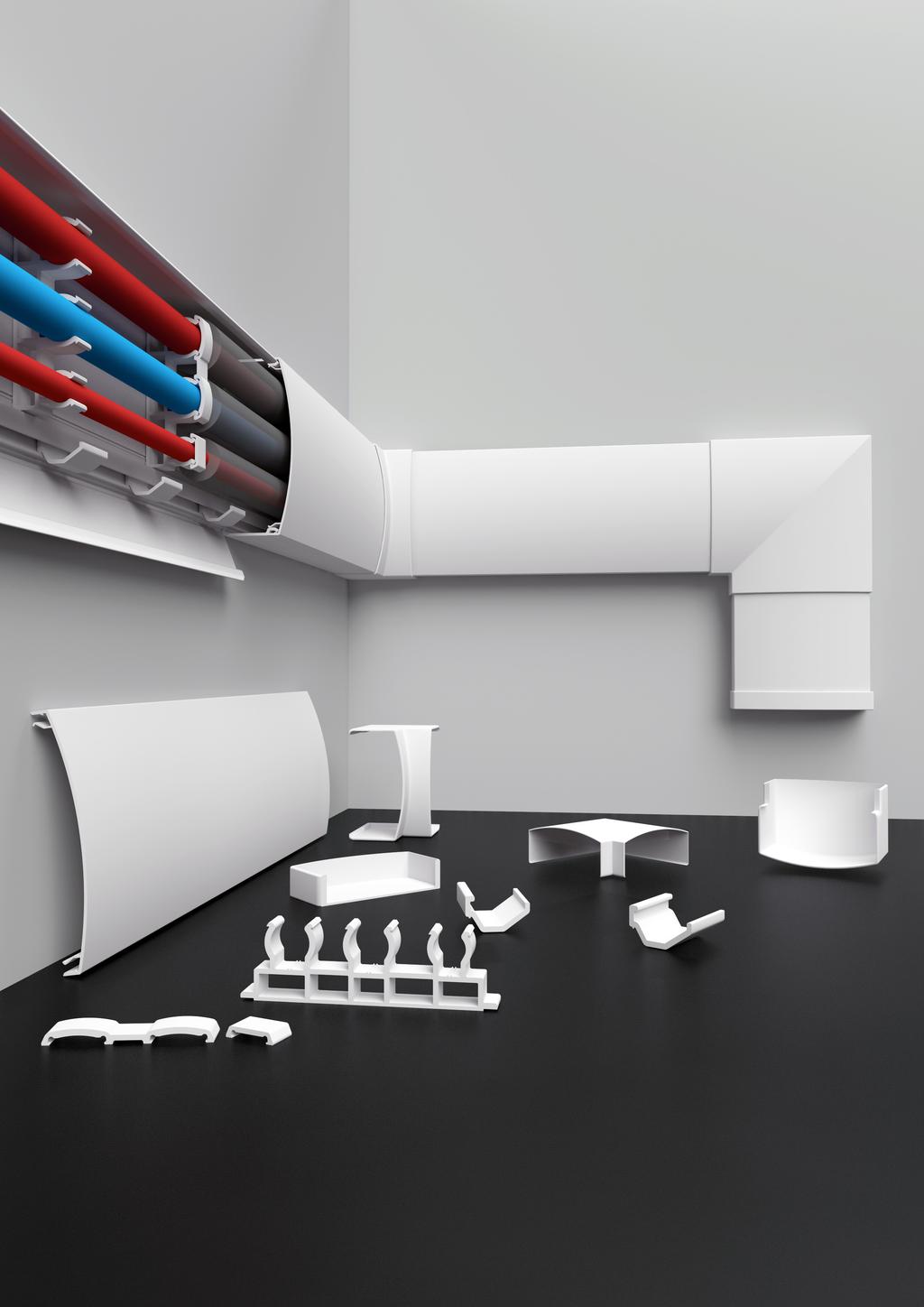

1 PS Uuden sukupolven kotelointiratkaisu on saapunut! PS-100 tuotteella putkien ja kaapeleiden kotelointi on siistimpää ja lisäksi asennus on vaivaton.

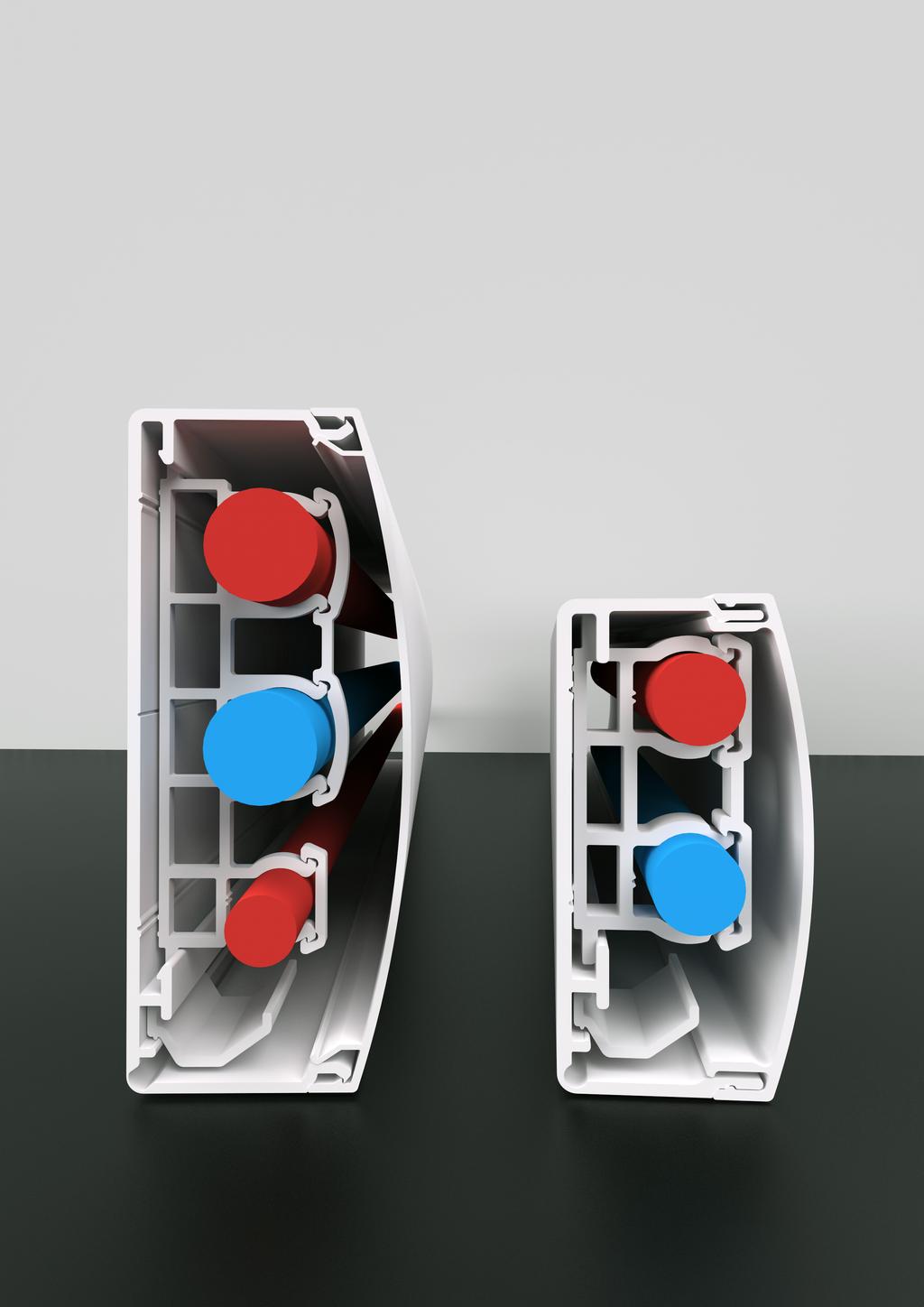

2 Uuden sukupolven kotelointiratkaisu on saapunut! PS-160 tuotteella putkien ja kaapeleiden kotelointi on siistimpää ja lisäksi asennus on vaivaton. PS-160 tuotteella on samat asennushyödyt kuin PS-100 tuotteella ja tämän lisäksi kanavaan mahtuu kiertovesiputki ja Verto-virtausanturi V-15M. Virtausanturin huoltoa varten voi helposti luoda huoltoaukon käyttämällä kahta liitososaa ja pala kotelon kannesta, tämä varmistaa helpon avauksen myös tulevaisuudessa. Valmiit putkipidikkeet löytyvät kupariputkille ja komposiittiputkille ja kaikilla on tilaa 9 mm eristykselle. Kupariputkille: (12) mm (12) mm Komposiittiputkille: mm mm mm Tarvittaessa löytyy myös kiertovesiputken pidikkeelle supistuspala 15mm -> 12mm. Jos käytetään marrkinoilta löytyviä pidikkeitä on mahdollista asentaa putkikokoja 28mm saakka 13mm eristyksellä. Tuote soveltuu parhaiten putkiremontteihin mutta voi luontevasti käyttää myös muihin tarkoituksiin jossa halutaan käyttää kotelointia. On myös mahdollista asentaa PS-160 kotelo olemassa oleville putkiasennuksille. Koska PS-160 on helppo pitää puhtaana se sopii mainiosti esim. sairaaloihin, vanhuuskoteihin, kouluihin ja muihin paikkoihin missä puhtausvaatimukset ovat tärkeät. PS verto virtausanturi V-15M

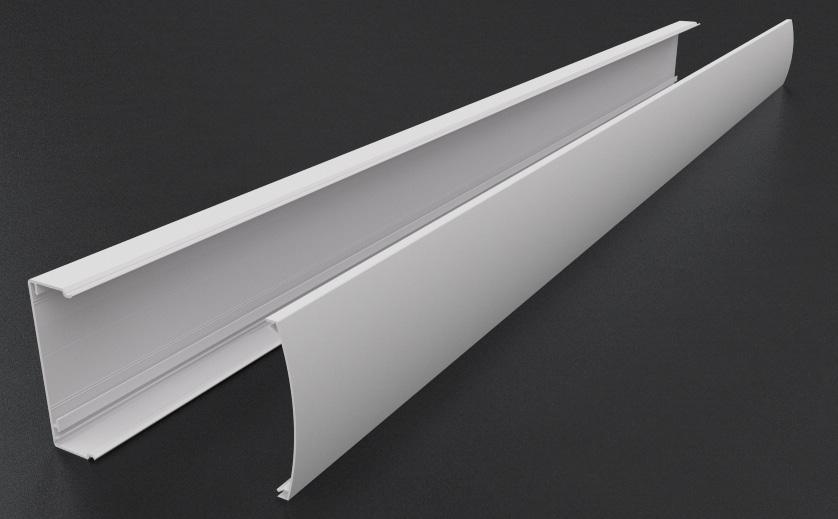

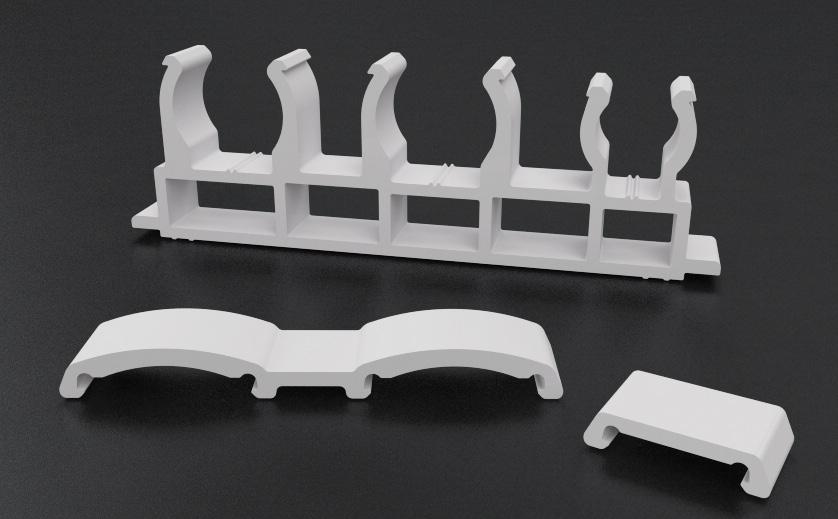

3 KOTELO JA KANSI PS-160 EAN LVI Toimitetaan 3 metrin pituisissa kappaleissa putkiasennuksien kotelointia varten. Saranatoiminto helpottaa asennusta ja korjausta. 1 KPL PVC Valkoinen 3000 x 160 x 66 mm PUTKENPIDIKEET VÄRI PS (12) mm putkille EAN LVI PS mm putkille EAN LVI PS (12) mm putkille EAN LVI PS mm putkille EAN LVI PS mm putkille EAN LVI Käytetään putkien kiinnittämisessä, väännetään paikoilleen koteloon. PAKKAUS MATERIAALI MITAT (P x K x S) 10 KPL PA6 15 x 130 x 41 mm KAVENNUS 15 > 12mm PS-X1512 EAN LVI PS-X1512 asetetaan 15mm putkipidikkeeseen joka mahdollistaa 12 mm putkien asennuksen. 10 KPL PA6 Musta 15mm > 12mm KAAPELIPIDIN PS-1008 EAN LVI Kaapelipidike on helppo napsauttaa paikoilleen kaapelointia varten. Kaapelipidikettä käytetään myös on liitoksissa. 10 KPL PVC Valkoinen 50 x 16 x 33 mm Natural

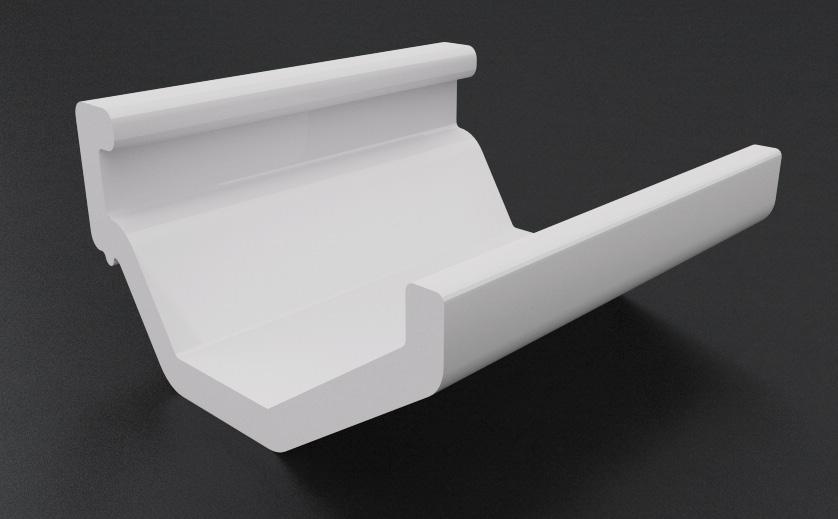

4 JATKOKAPPALE PS-1606 EAN LVI Käytetään PS-160 kotelon liitospaikkojen peittämiseen ja päädyssä seinää vasten. 1 KPL ASA Valkoinen 30 x 164 x 68 mm ULKONURKKA PS-1607 EAN LVI Käytetään ulkokulmien peittämiseen. 1 KPL ASA Valkoinen 93 x 164 x 93 mm SISÄNURKKA PS-1608 EAN LVI Käytetään sisäkulmien peittämiseen. 1 KPL ASA Valkoinen 93 x 164 x 93 mm SEINÄKULMA PS-1609 EAN LVI Käytetään suunnanvaihdon yhteydessä katossa sekä seinällä. 1 KPL ASA Valkoinen 189 x 164 x 189 mm PÄÄTYKAPPALE PS-1610 EAN LVI Käytetään päätykappaleena katossa tai seinällä. 1 KPL ASA Valkoinen 22 x 164 x 68 mm MITTAPALA PS-1611 EAN LVI Mittapala käytetään sisänurkissa kotelon asennusvaiheessa. 70mm etäisyys seinästä on suositeltu estäkseen ylimääräistä sahaustyötä kun kotelon kannet asennetaan. 1 KPL PVC Valkoinen 140 x 16 x 33 mm Natural

5 PS PRODUCTS OY Kauppatie Mustasaari, Suomi +358 (0)
