1 Taitaja2013, laji 405 putkiasennus, tehtävän kuvaus/työselostus Kilpailussa asennetaan kuvien mukaiset - pystyviemäri ja kytkentäviemärit pesualtaalle, wc-istuimelle ja lattiakaivolle - seinään asennettavan wc-istuimen ja pesualtaan telineet - vesimittari venttiileineen, kylmä- ja lämminvesi runkojohdot, kytkennät maalämpöpumpulle ja kytkentäjohdot suihkusekoittajalle, pesualtaan bideehanalle ja wc-istuimelle - wc-kulho, pesuallas, pesuallas- ja suihkuhana - liuosjohdot varusteineen lämpöpumpulle, ilmaiskylmän runkojohdot varusteineen ja kytkentäjohdot venttiileineen kattopaneelille - lämpöjohtorungot varusteineen maalämpökoneelta ja kytkentäjohdot kattopaneelille ja lämpöpatterille - lämpöpatteri Asennuspaikalla on valmiina paikoillaan maalämpöpumppu, kattopaneeli ja asennustelineiden kiinnityskiskot - maalämpöpumppu on Nibe F kattopaneeli on Itula Grafiitti 2400x600 jäähdyttämiseen ja lämmittämiseen - wc-istuimen ja pesualtaan asennustelineen kiinnityskiskot Geberit Duofix Sulkuventtiilit ovat Oras 4000, TA Hydronics Heimeier Globo, Oventrop ja Ahlsell. Paisunta-astian asennuksessa käytettävä sulkuventtiili on varustettu tyhjennyshanalla. Tyhjennyshana tarvitaan, ettei paisuntaastiaa tarvitse irrottaa verkostosta esipaineen tarkastamista ja säätämistä varten. Putket kiinnitetään ja kannatetaan pääosin C-kiskoon asennettavin M8 lukituskiinnikkein ja TIPP putkikannakkein. Kannakkeen etäisyyden säätöön on valmiita 50 ja 160 mm:n mittaisia M8 kierretangon pätkiä ja jatkomuttereita. Kannakkeet voidaan asentaa myös jalkaruuvein. Kiinnittämiseen on varattu lvi-ruuveja. Kannatus- ja kiinnitystarvikkeet toimittaa Würth. Vesimittarin kannakkeet sisältyvät vesimittarin venttiilipakettiin. Vesijohtojen painekoe suoritetaan kalustesulkuja vasten vesimittariventtiilille asennettavasta ⅜ palloventtiilistä. Liuos- ja lämpöjohtojen painekoe tehdään ilmausventtiileistä.

2 Asennettavat vesi- ja viemärijohdot sekä kalusteet - viemäriasennus alkaa lattian päälle asennettavasta wc haarasta ja päättyy lattiakaivon haaraan, kytkentäviemärit asennetaan - viemäriputket ja osat Geberit Silent-PP - vaakalattiakaivo Vieser One - wc-istuimen ja pesualtaan telineet Geberit Duofix - pesualtaan vesilukko Geberit - vesijohtojen asennus alkaa vesimittarin asentamisella ja päättyy maalämpökoneen liitosputkien päällä oleviin venttiileihin ja lämmitysverkoston täyttöventtiiliin, kalusteiden kytkentäjohdot asennetaan ja kytketään kalustesulkuihin - vesimittari Kaiko - vesimittariventtiilit Oras paineenalennusventtiili Oras syöttöventtiili Oras sekoitusventtiili Oras täyttöventtiili Oras kylmä- ja lämminvesijohdot o komposiittiputket ja osat, Uponor o PEX-putket, suojaputket ja kannakkeet, Uponor o jakotukit ja hanakulmarasiat Q&E liitoksin, Uponor o kupariputket, Cupori o kupariputken puristusliitososat Mapress, Geberit - vesi- ja viemärikalusteet asennetaan paikoilleen - wc-istuin ja pesuallas Duravit - pesualtaan bidehana Oras Safira suihkuhana Oras Nova 7485 Asennettavat liuos- ja jäähdytysjohdot varusteineen - liuosjohtojen asennus aloitetaan asentamalla lattian rajaan ulottuvat tulpatut kupariputket ja päätetään maalämpökoneen liitosputkien päällä oleviin venttiileihin, ilmaiskylmän johdot, varusteet ja kytkennät asennetaan - kupariputket, Cupori - kupariputkien puristusliitososat Mapress, Geberit - liuosputkiston täyttöventtiili XL 15, Nibe - tasoastia ja varoventtiili, Nibe - ilmaiskylmän/jäähdytyksen säätölaitteet PCS 44, Nibe - jäähdytys/lämmityspaneelin säätöventtiili Oventrop Cocon, Itula - paneelin liitosletkut ja liittimet, Itula - linjasäätöventtiili STAD Kombi-liittimin, TA Hydronics

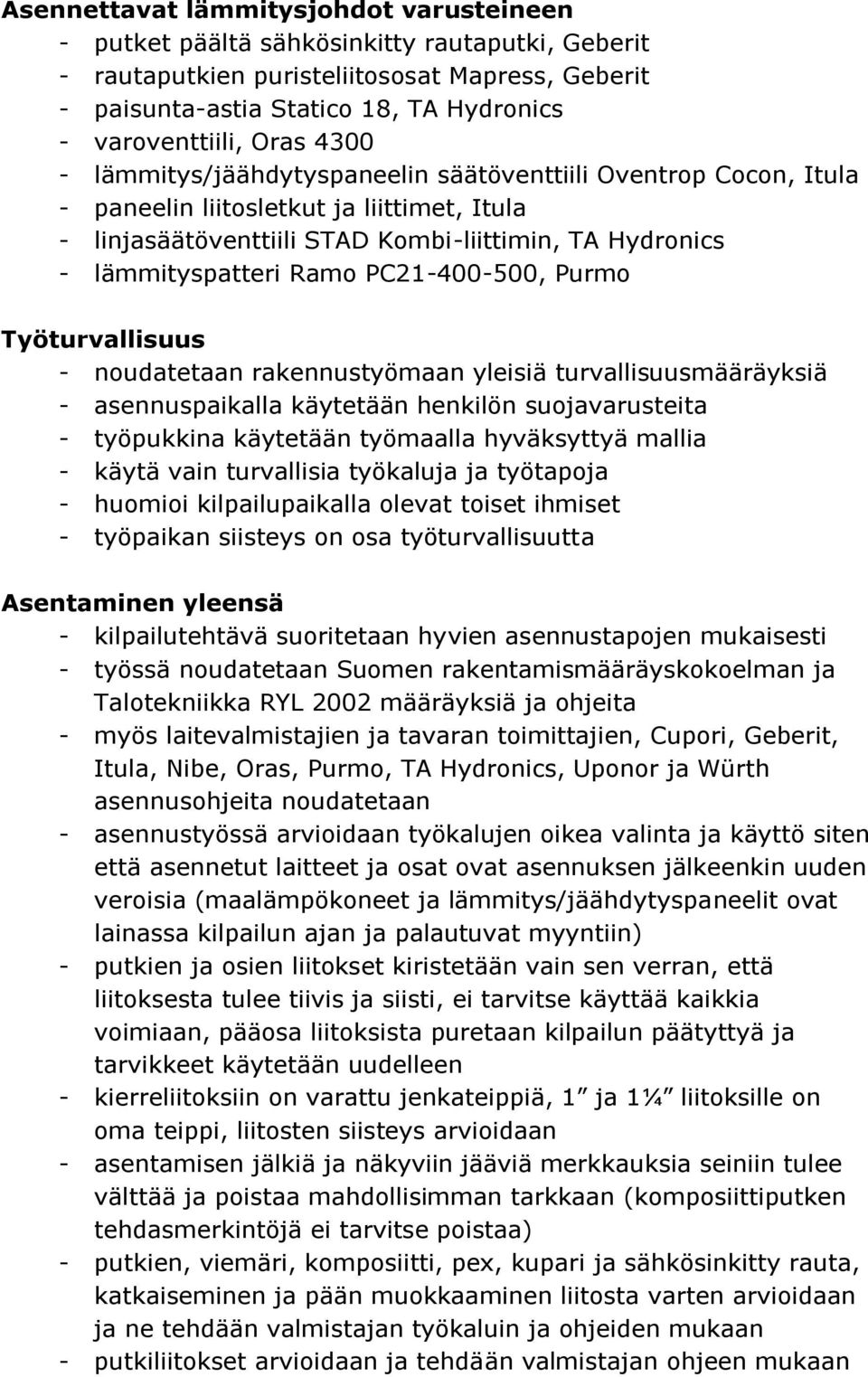

3 Asennettavat lämmitysjohdot varusteineen - putket päältä sähkösinkitty rautaputki, Geberit - rautaputkien puristeliitososat Mapress, Geberit - paisunta-astia Statico 18, TA Hydronics - varoventtiili, Oras lämmitys/jäähdytyspaneelin säätöventtiili Oventrop Cocon, Itula - paneelin liitosletkut ja liittimet, Itula - linjasäätöventtiili STAD Kombi-liittimin, TA Hydronics - lämmityspatteri Ramo PC , Purmo Työturvallisuus - noudatetaan rakennustyömaan yleisiä turvallisuusmääräyksiä - asennuspaikalla käytetään henkilön suojavarusteita - työpukkina käytetään työmaalla hyväksyttyä mallia - käytä vain turvallisia työkaluja ja työtapoja - huomioi kilpailupaikalla olevat toiset ihmiset - työpaikan siisteys on osa työturvallisuutta Asentaminen yleensä - kilpailutehtävä suoritetaan hyvien asennustapojen mukaisesti - työssä noudatetaan Suomen rakentamismääräyskokoelman ja Talotekniikka RYL 2002 määräyksiä ja ohjeita - myös laitevalmistajien ja tavaran toimittajien, Cupori, Geberit, Itula, Nibe, Oras, Purmo, TA Hydronics, Uponor ja Würth asennusohjeita noudatetaan - asennustyössä arvioidaan työkalujen oikea valinta ja käyttö siten että asennetut laitteet ja osat ovat asennuksen jälkeenkin uuden veroisia (maalämpökoneet ja lämmitys/jäähdytyspaneelit ovat lainassa kilpailun ajan ja palautuvat myyntiin) - putkien ja osien liitokset kiristetään vain sen verran, että liitoksesta tulee tiivis ja siisti, ei tarvitse käyttää kaikkia voimiaan, pääosa liitoksista puretaan kilpailun päätyttyä ja tarvikkeet käytetään uudelleen - kierreliitoksiin on varattu jenkateippiä, 1 ja 1¼ liitoksille on oma teippi, liitosten siisteys arvioidaan - asentamisen jälkiä ja näkyviin jääviä merkkauksia seiniin tulee välttää ja poistaa mahdollisimman tarkkaan (komposiittiputken tehdasmerkintöjä ei tarvitse poistaa) - putkien, viemäri, komposiitti, pex, kupari ja sähkösinkitty rauta, katkaiseminen ja pään muokkaaminen liitosta varten arvioidaan ja ne tehdään valmistajan työkaluin ja ohjeiden mukaan - putkiliitokset arvioidaan ja tehdään valmistajan ohjeen mukaan

4 o viemärit Silent PP tehdään kumitiivisteellisin muhviosin, liitoksissa käytetään liukuainetta, Geberit o komposiittiputket liitetään puristeliitoksin akkukäyttöisellä puristustyökalulla, Uponor o pex-putket liitetään Quick&Easy-liitoksin akkukäyttöisellä levitystyökalulla, Uponor o kupariputket ja sähkösinkityt rautaputket liitetään akkukäyttöisellä puristustyökalulla, Geberit o linjasäätöventtiileissä käytetään Kombi-liittimiä ja FPLpuserrusliittimiä, TA Hydronics o jäähdytys/lämmityspaneelit liitetään joustavin tasotiiviste/pikaliitin-liitosletkuin, Itula - linjasäätöventtiilin ja pumpun asentamisessa huomioidaan vaaditut suojaetäisyydet - putkistojen, vesijohdot, liuos/jäähdytysjohdot ja lämpöjohdot, tiiveys tarkastetaan painekokeella - arvioinnin kohteet o työturvallisuus o työpaikan siisteys o asiakaspalvelutaidot o asennusten oikeellisuus o kuvan mukaisuus o työn joutuisuus o materiaalin käyttö (osa/taivuttaminen, hukkapätkät) o asennusten symmetrisyys o putkien suoruus o putkien pysty- ja vaakasuoruus (3D) o asennusvälit (eristevara) o mittatarkkuus o putkien kiinnittäminen ja kannattaminen o (käytön opastus) - asennuspaikan siivoaminen ja työkalujen raivaaminen päivittäin suorituksen jälkeen kuuluu tehtävään - tavaran käsittelyssä ja jätteiden lajittelussa noudatetaan kestävän kehityksen periaatetta

5 Kilpailun aikataulu ja tehtävät - 1. kilpailupäivä tiistai klo o asennetaan vesi- ja viemärijohdot o asennusaika 7 h o ihanneaika vesi ja viemärijohdoille 6,5 h o saa aloittaa vesi- ja viemärikalusteiden asentamisen - 2. kilpailupäivä keskiviikko klo o asennetaan liuos- ja jäähdytysjohdot o asennusaika 8 h o ihanneaika liuos- ja jäähdytysjohdoille 7,5 h o vesi- ja viemärikalusteiden asentaminen jatkuu - 3. kilpailupäivä torstai klo o asennetaan lämpöjohdot o asennetaan vesi- ja viemärikalusteet o asennusaika 3 h Tämän kilpailutehtävän rakentumisen tausta - tukijoilla on tiedossa tehtävän haasteellisuus ja suuntautuminen tulevaan ja ovat juuri senkin takia mukana - kilpailua tukevat laitetoimittajat ovat sijoittaneet merkittävän markkinointipanoksen tehtävän materiaaleihin - tehtävässä asennettavat laitteet ja asennustavat täydentävät perinteisiä työtapoja ja tuovat uutta esille - osa tuotteista on aivan uusinta uutta - järjestäjän vahva usko on, että tehtävä on jo tämän päivän ja varsinkin tulevien putkiasentajien työtehtävien vaatimusten mukainen - tehtävän laatijoiden kunnianhimoinen tavoite on saada tehtävä sellaiseksi, että siinä on myös mahdollisimman suuri oppimisen mahdollisuus, lisää ammattitietoutta, harjaannuttaa työtapojen hallintaa ja tuo esiin uusia asennusmalleja - tehtävä on kaikille sama, vaikka ei olekaan kaikkien mieleen, se on haasteellinen, tasapuolinen ja opettava - ainakin tehtävän laatija on oppinut jotain uutta putkiasentajan ammattiin liittyvää, kuin myös tähän kilpailuun liittyvää - harvoin pääsee oppilaitoksessaan näin suuren määrän vesi-, viemäri- ja lämpöjohtoja sekä -laitteita asentamaan - haasteeseen tarttumalla ja tekemällä oppii Menestystä tehtävän suorittamiseen ja ammattitaidon kohentamiseen! Aarre ja Jussi
