8 2 1 MÄÄRITELMÄT Rataverkko tarkoittaa Ratahallintokeskuksen hallinnassa olevaa valtion rataverkkoa. Sulkumerkit ( ) tarkoittavat, että sulkumerkkien välissä oleva kohde ei kuulu luetteloituun asiaan. 2 RATAVERKKO 2.1 Rataverkon laajuus Rataverkko on esitetty kuvassa 1 ja kohdassa 2.2. Seuraavat rataosuudet on suljettu liikenteeltä: Kankaanpää (Niinisalo) (Kihniö) Aitoneva (Pesiökylä) Taivalkoski (Kolari) Äkäsjoki Niesa Rautuvaara (Lautiari) Elijärvi Seuraavat rataosuudet ovat avoinna liikenteelle vain kesäkautena 1 (Kiukainen) Säkylä (Isokylä) Kelloselkä 1 Ei lumen aurausta, vaihteiden talvikunnossapitoa eikä tasoristeysten puhdistamista lumesta ja jäästä.

9 3 Kolari Haaparanta Haparanda Laurila Oulu Kontiomäki Pännäinen Kuopio Säkäniemi Parkano Vilppula Savonlinna Pori Tampere Kokemäki Luumäki Lappeenranta Naantali Raisio Kouvola Hiekkaharju Vuari Vuaren satama Nordsjö hamn Vuari harbour Kuva 1. Rataverkko

10 4 2.2 Moniraiteiset rataosuudet Kaksiraiteiset rataosuudet Leppävaara Kirkkonummi Huopalahti Vantaankoski Kytömaa Kyrölä Purola Riihimäki Sääksjärvi Kouvola Juurikorpi Pohjois-Louko Seinäjoki Kytömaa Hakosilta Riihimäki asema Luumäki Tampere tavara Lielahti Tampere Järvensivu Orivesi Kolmiraiteiset rataosuudet Kyrölä Purola Sääksjärvi Tampere tavara Neliraiteiset rataosuudet Helsinki asema Leppävaara Helsinki asema Kytömaa 2.3 Pääratojen kunnossapitotasot Ratojen kunnossapidon perusteina käytettävät pääratojen kunnossapitotasot on esitetty kuvassa 2.

11 5 Kunnossapitotasot Kolari 1AA 1A Tornio Kemi Rovaniemi Laurila Koivu Kemijärvi Kelloselkä Oulu Raahe Tuomioja Ämmänsaari Vartius Kontiomäki Ylivieska Pietarsaari Haapajärvi Pännäinen Iisalmi Nurmes Vaasa Siilinjärvi Lieksa Kaskinen Mäntyluoto Rauma Äänekoski Pieksämäki Uusikaupunki Naantali Turku Niinisalo Pori Lielahti Hanko Seinäjoki Kihniö Parkano km 236,6 Kokemäki Karjaa Tampere Toijala Orivesi Riihimäki Hyvinkää Haapamäki Lahti Jyväskylä Jämsänkoski Heinola Kuk Kouvola Vks Kotka Hamina Loviisa Sköldvik Helsinki Kirkkonummi Psl-Ke länt. + länt.keskir. 1A it. + it.keskir. 2 Kuva 2. Pääratojen kunnossapitotasot km 289 km 245 Viinijärvi Huutokoski Savonlinna Luumäki Imatra Vainikkala Uimaharju Ilomantsi Joensuu Säkäniemi Niirala Parikkala

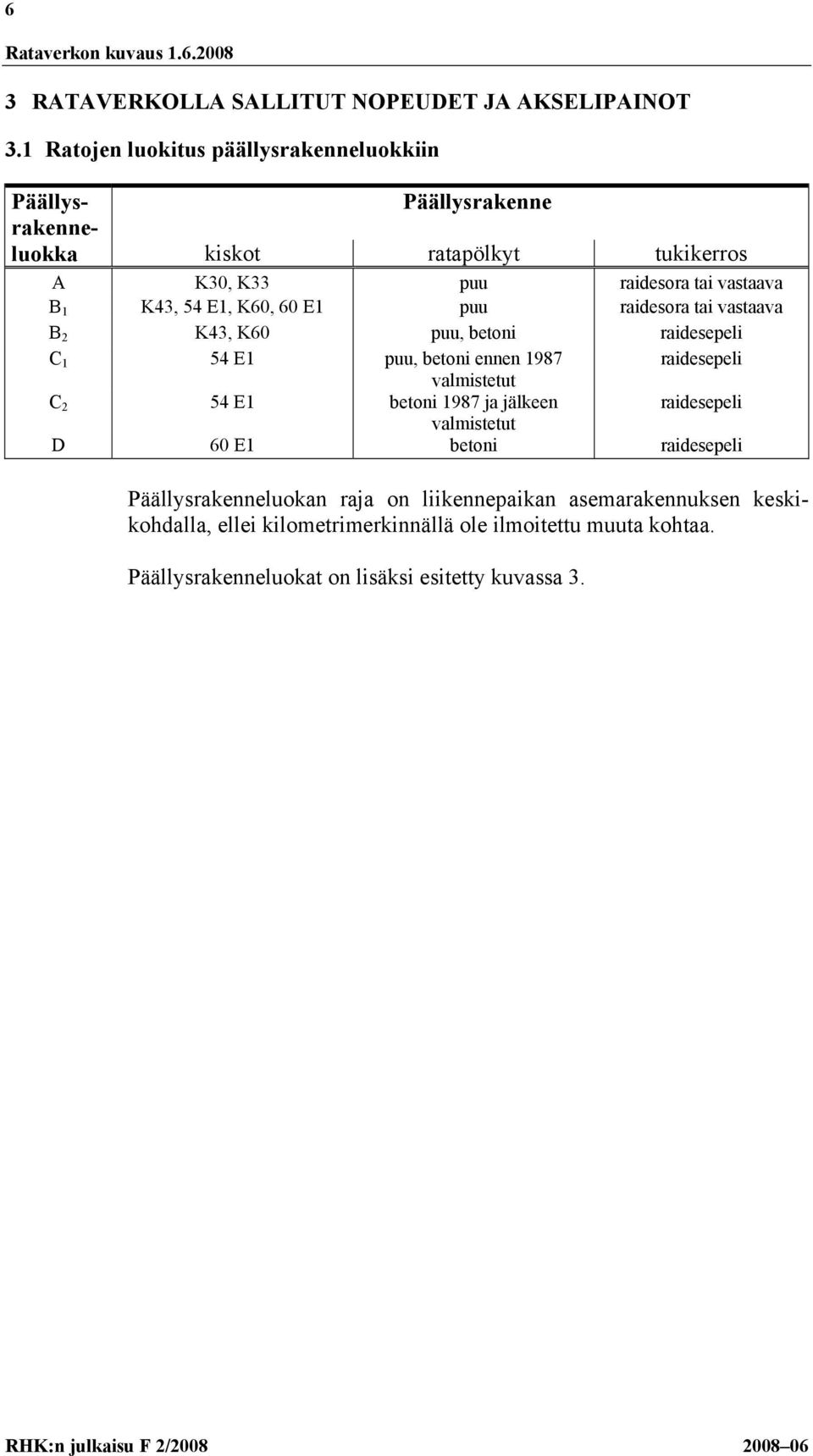

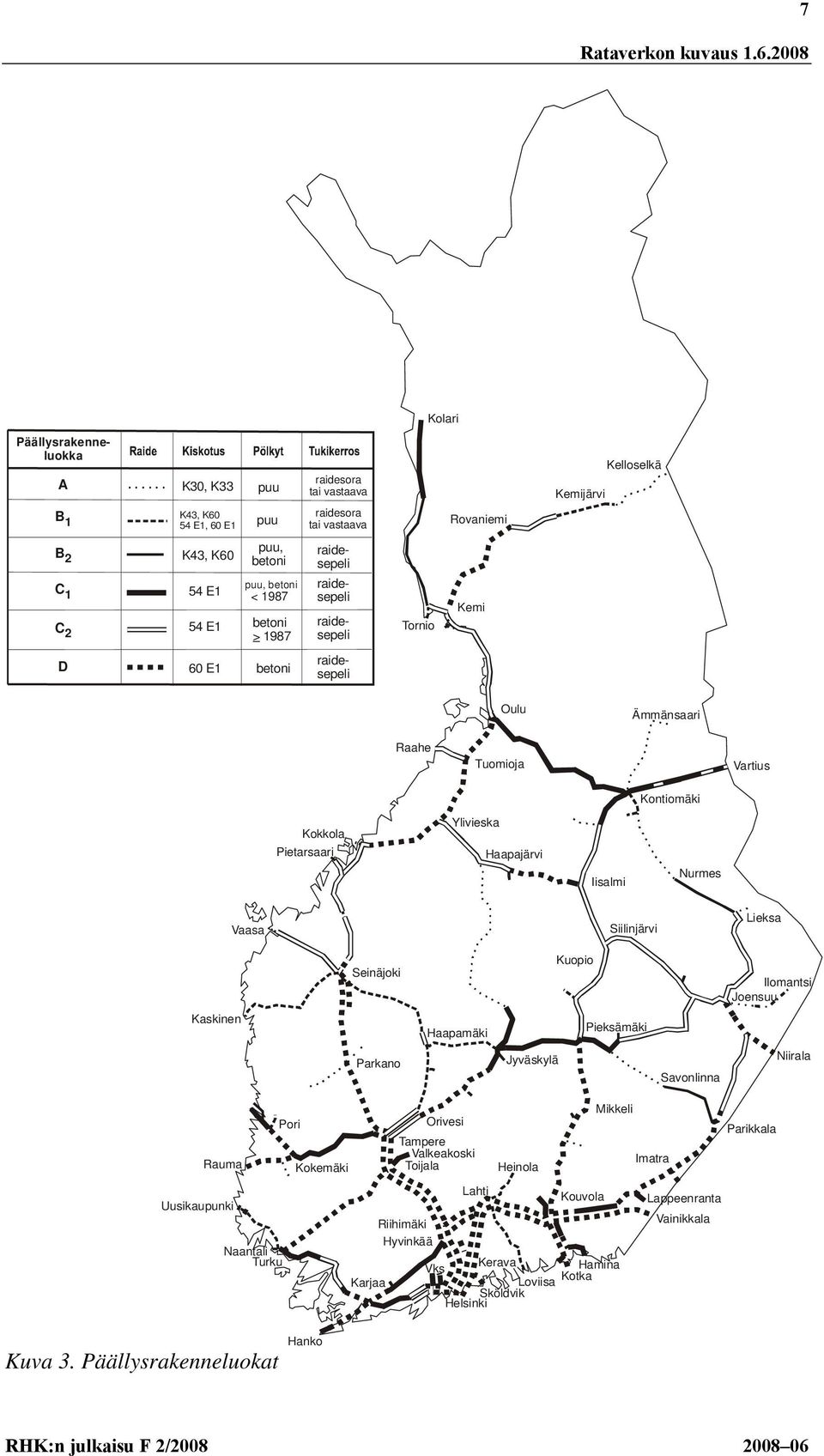

12 6 3 RATAVERKOLLA SALLITUT NOPEUDET JA AKSELIPAINOT 3.1 Ratojen luokitus päällysrakenneluokkiin Päällys- Päällysrakenne rakenne- luokka kiskot ratapölkyt tukikerros A K30, K33 puu raidesora tai vastaava B 1 K43, 54 E1, K60, 60 E1 puu raidesora tai vastaava B 2 K43, K60 puu, betoni raidesepeli C 1 54 E1 puu, betoni ennen 1987 raidesepeli valmistetut C 2 54 E1 betoni 1987 ja jälkeen raidesepeli valmistetut D 60 E1 betoni raidesepeli Päällysrakenneluokan raja on liikennepaikan asemarakennuksen keskikohdalla, ellei kilometrimerkinnällä ole ilmoitettu muuta kohtaa. Päällysrakenneluokat on lisäksi esitetty kuvassa 3.

13 7 Kolari Päällysrakenneluokka A B 1 K30, K33 K43, K60 54 E1, 60 E1 puu puu raidesora tai vastaava raidesora tai vastaava Rovaniemi Kemijärvi Kelloselkä B 2 C 1 C 2 K43, K60 54 E1 54 E1 puu, betoni puu, betoni < 1987 betoni > 1987 raidesepeli raidesepeli raidesepeli Tornio Kemi D 60 E1 betoni raidesepeli Oulu Ämmänsaari Raahe Tuomioja Vartius Kontiomäki Kokkola Pietarsaari Ylivieska Haapajärvi Iisalmi Nurmes Vaasa Siilinjärvi Lieksa Seinäjoki Kuopio Ilomantsi Joensuu Kaskinen Haapamäki Pieksämäki Parkano Jyväskylä Savonlinna Niirala Rauma Uusikaupunki Naantali Turku Pori Kokemäki Karjaa Tampere Valkeakoski Toijala Riihimäki Hyvinkää Orivesi Lahti Heinola Kerava Vks Loviisa Sköldvik Helsinki Kouvola Mikkeli Hamina Kotka Imatra Lappeenranta Vainikkala Parikkala Kuva 3. Päällysrakenneluokat Hanko

14 8 3.2 Suurin nopeus vaihteissa ja raideristeyksissä Päällysrakenneluokka A B 1 B 2 C 1 C 2 D Suora raide Yksinkertaiset vaihteet, 60 E 1 lyhyet Yksinkertaiset vaihteet, 60 E 1 pitkät Yksinkertaiset vaihteet, 54 E 1 pitkät Yksinkertaiset vaihteet, muut Kaksoisvaihteet Risteysvaihteet Raideristeykset Poikkeava raide Lyhyet vaihteet R = 165 m Lyhyet vaihteet Lyhyet vaihteet, kun akselipaino on yli 225 kn Pitkät vaihteet R = 530 m R = 900 m, akselipaino enintään 225 kn R = 900 m, akselipaino yli 225 kn R = 1600 m R = 2500 m R = 3000 m 160 Varmuuslukituksesta riippumaton vaihde 3 Suora ja poikkeava raide Aukiajettava vaihde Sallitut nopeudet eri akselipainoilla ratakohtaisesti Rataosuus Päällysrakenne -luokka Matkustajajunat veturijunat moottorijunat < 160 kn 160 < 200 kn Tavarajunat 200 < 225 kn Helsinki Turku satama Helsinki asema Leppävaara D Leppävaara Kirkkonummi C Kirkkonummi Karjaa C Karjaa Pohjankuru D Pohjankuru km 103,6 C km 103,6 km 158,0 C km 158,0 Turku asema C Turku asema Turku satama C Huopalahti Vantaankoski C < 250 kn Hyvinkää Karjaa Hyvinkää km 133,1 C km 133,1 Kirkniemi D Kirkniemi km 152,2 D km 152,2 Karjaa C Merkitty nopeusmerkein. 3 Merkitty nopeusmerkein. 4 Merkitty nopeusmerkein.

15 9 Rataosuus Päällysrakennjunat Matkustaja- Tavarajunat -luokka veturijunajunat 200 kn 225 kn 250 kn moottori- < 160 kn 160 < 200 < 225 < Lohja Lohjanjärvi B Karjaa Hanko Karjaa km 205,7 D km 205,7 Hanko-Pohjoinen C Hanko-Pohjoinen Hanko asema B Turku Uusikaupunki Turku asema Raisio (km 207,4) C Raisio (km 207,4) Uusikaupunki B Uusikaupunki Hangonsaari Uusikaupunki km 269,0 C km 269,0 km 269,7 B km 269,7 Hangonsaari C Raisio Naantali B Helsinki Riihimäki Helsinki asema Pasila asema C Pasila asema Tikkurila D läntisin raide Pasila asema Tikkurila D läntinen keskiraide Pasila asema Tikkurila D itäinen keskiraide Pasila asema Tikkurila D itäisin raide Tikkurila Kerava asema D läntisin raide Tikkurila Kerava asema D läntinen keskiraide Tikkurila Kerava asema D itäinen keskiraide Tikkurila Kerava asema D itäisin raide Kerava asema Kytömaa D läntisin raide Kerava asema Kytömaa D läntinen keskiraide Kerava asema Kytömaa D itäinen keskiraide Kerava asema Kytömaa D itäisin raide Kytömaa Kyrölä D Kyrölä Purola läntinen raide D Kyrölä Purola keskiraide D Kyrölä Purola itäinen raide D Purola Riihimäki asema D Kerava Hakosilta Kytömaa Hakosilta D Kerava Sköldvik Kytömaa Sköldvik D

16 10 Rataosuus Päällysrakenne -luokka Matkustajajunat veturijunat moottorijunat < 160 kn 160 < 200 kn Tavarajunat 200 < 225 kn 225 < 250 kn Riihimäki Tampere Riihimäki asema Sääksjärvi D Sääksjärvi Tampere tavara D läntinen raide Sääksjärvi Tampere tavara D keskiraide Sääksjärvi Tampere tavara D itäinen raide Tampere tavara Tampere asema D Toijala Turku Toijala km 155,4 D km 155,4 km 156,5 C km 156,5 km 256,7 D km 256,7 Turku asema D Toijala Valkeakoski C Tampere Seinäjoki Tampere asema Lielahti D km 193,4 km193,7 D km 193,7 km 195,5 D km 195,5 km 220,1 D km 220,1 km 220,8 D km 220,8 km 242,4 D km 242,4 km 242,5 D km 242,5 km 260,16 D km 260,16 km 260,2 D km 260,2 km 274,3 D km 274,3 km 274,5 D km 274,5 km 282,1 D km 282,1 km 282,3 D km 282,3 km 314,7 D km 314,7 km 315,3 D km 315,3 km 319,9 D km 319,9 km 321,1 D km 321,1 Pohjois-Louko D Pohjois-Louko km 344,2 läntinen raide D Pohjois-Louko km 330,0 itäinen raide D km 330,0 km 331,5 itäinen raide D km 331,5 km 344,2 itäinen raide D km 344,2 km 343,6 D km 343,6 km 346,7 D km 346,7 Seinäjoki asema D Lielahti Kokemäki C Kokemäki Pori Kokemäki Harjavalta D Harjavalta Pori D Pori Mäntyluoto C Mäntyluoto Tahkoluoto B

17 11 Rataosuus Päällysrakennjunat Matkustaja- Tavarajunat -luokka veturijunajunat 200 kn 225 kn 250 kn moottori- < 160 kn 160 < 200 < 225 < Kokemäki Rauma D Kiukainen Säkylä A Pori Ruosniemi B Niinisalo Parkano Kihniö Niinisalo Parkano A Parkano Kihniö A Seinäjoki Vaasa C Vaasa Vaskiluoto A Seinäjoki Kaskinen 5 Seinäjoki km 452,0 B km 452,0 km 530,0 B km 530,0 Kaskinen B Seinäjoki Oulu Seinäjoki km 419,0 C km 419,0 km 422,9 D km 422,9 km 474,6 C km 474,6 km 481,6 D km 481,6 km 495,2 C km 495,2 km 496,0 D km 496,0 km 538,4 C km 538,4 km 539,3 D km 539,3 km 551,1 C km 551,1 km 553,1 C km 553,1 Oulu asema D Pännäinen Pietarsaari C Pietarsaari Alholma B Kokkola Ykspihlaja B Tuomioja Raahe C Raahe Rautaruukki C Riihimäki Kouvola Riihimäki asema Hakosilta D Hakosilta Lahti D Lahti Kouvola asema D Kouvola Kuusankoski Kouvola asema Kuusankoski C Lahti Heinola B Lahti Loviisan satama B Silloista johtuva rajoitus, ks. kohta 3.10.

18 12 Rataosuus Päällysrakennjunat Matkustaja- Tavarajunat -luokka veturijunajunat 200 kn 225 kn 250 kn moottori- < 160 kn 160 < 200 < 225 < Lahti Mukkula B Kouvola Kotka Kouvola tavara Juurikorpi D läntinen raide Kouvola Oikoraide Inkeroinen C itäinen raide Inkeroinen Juurikorpi D itäinen raide Juurikorpi Paimenportti D Paimenportti Kotka asema C Kotka asema Kotkan satama C Kotka Hovinsaari Kotka Mussalo C Juurikorpi Hamina C Kouvola Joensuu Kouvola asema Luumäki D eteläinen raide Kouvola asema Kaipiainen D pohjoinen raide Kaipiainen Luumäki C pohjoinen raide Luumäki km 395,5 D km 395,5 Säkäniemi C Säkäniemi Tikkala D Tikkala Hammaslahti C Hammaslahti Joensuu Sulkulahti D Joensuu Sulkulahti Joensuu asema C Luumäki Vainikkala-raja D Lappeenranta Mustolan satama C Imatra tavara Imatrankoski-raja D Niirala-raja Säkäniemi D Joensuu Ilomantsi Joensuu Sulkulahti km 660,4 A km 660,4 km 664,1 B km 664,1 km 678,4 A km 678,4 km 683,8 B km 683,8 km 687,9 A km 687,9 km 692,5 B km 692,5 Ilomantsi A Joensuu Nurmes Joensuu asema Uimaharju C Uimaharju Lieksa C Lieksa Nurmes B Nurmes Kontiomäki Nurmes Porokylä B

19 Rataosuus Päällysrakenne -luokka Matkustajajunat veturijunat moottorijunat 13 < 160 kn 160 < 200 kn Tavarajunat 200 < 225 kn Porokylä km 818,0 A km 818,0 Vuokatti A Vuokatti Kontiomäki B Lieksa Pankakoski A Vuokatti Lahnaslampi B Kouvola Pieksämäki Kouvola asema km 245,9 D km 245,9 Otava D Otava Pieksämäki asema D Mynttilä Ristiina A Otava Otavan satama B Pieksämäki Kontiomäki Pieksämäki asema Murtomäki C Murtomäki Kajaani C Kajaani Kontiomäki C Suonenjoki Iisvesi B Murtomäki Otanmäki A Kajaani Lamminniemi B Pieksämäki Joensuu Pieksämäki Varkaus C Varkaus Joensuu asema C Varkaus Kommila B Huutokoski Savonlinna A Savonlinna Parikkala 6 B Siilinjärvi Viinijärvi C Sysmäjärvi Vuonos B Tampere Jyväskylä Tampere Järvensivu Orivesi C Orivesi km 230,6 D km 230,6 km 232,0 C km 232,0 km 287,4 D km 287,4 km 308,2 D km 308,2 Jyväskylä C Jämsä Kaipola B < 250 kn 6 Silloista johtuva rajoitus, ks. kohta 3.10.

20 14 Rataosuus Päällysrakenne -luokka Matkustajajunat veturijunat moottorijunat < 160 kn 160 < 200 kn Tavarajunat 200 < 225 kn Orivesi Seinäjoki Orivesi Haapamäki B Haapamäki km 301,1 B km 301,1 Pihlajavesi C Pihlajavesi Seinäjoki B Vilppula Mänttä B Haapamäki Jyväskylä B Jyväskylä Pieksämäki Jyväskylä Pieksämäki asema C Jyväskylä Äänekoski C Äänekoski Haapajärvi A Iisalmi Ylivieska Iisalmi km 555,8 C km 555,8 km 613,1 D km 613,1 Ylivieska C Pyhäkumpu erk.vh Pyhäkumpu B Oulu Laurila Oulu asema Laurila C Kemi Ajos B Laurila Tornio-raja Laurila Tornio C Tornio Tornio-raja C Tornio Röyttä B Tornio Kolari Tornio km 1011,6 B km 1011,6 Kolari C Laurila Kemijärvi Laurila Koivu D Koivu Rovaniemi D Rovaniemi Misi C Misi Kuusivaara B Kuusivaara Kemijärvi B Kemijärvi Kelloselkä Kemijärvi Isokylä B Isokylä Kelloselkä A Oulu Kontiomäki Oulu Nokela Utajärvi C Utajärvi Kivesjärvi C Kivesjärvi Paltamo C Paltamo Kontiomäki C < 250 kn

21 15 Rataosuus Päällysrakenne -luokka Matkustajajunat veturijunat moottorijunat < 160 kn 160 < 200 kn Tavarajunat 200 < 225 kn 225 < 250 kn Kontiomäki Ämmänsaari A Kontiomäki Vartius-raja Kontiomäki km 662,3 C km 662,3 km 664,0 C km 664,0 km 665,1 C km 665,1 km 666,2 C km 666,2 km 672,0 C km 672,0 km 680,9 C km 680,9 km 682,0 C km 682,0 km 687,5 C km 687,5 km 734,8 C km 734,8 km 747,5 C km 747,5 km 754,8 C km 754,8 Vartius-raja C Venäläisen standardin (itäisen yhdysliikenteen) mukaisten vaunujen kuljettaminen Jos junarungossa on yksikin kuormattu venäläisen standardin mukainen vaunu, suurin nopeus seuraavien rautatieliikennepaikkojen tai niiden osien sivuraiteilla on 20 km/h. Tästä johtuvat junien nopeusrajoitukset on merkittävä junien aikatauluihin tai ilmoitettava JT-ilmoituksilla: Helsinki Turku satama Kauniainen Turku tavara Huopalahti Vantaankoski Hyvinkää Karjaa Lohja Lohjanjärvi Karjaa Hanko Hanko Turku Uusikaupunki Raisio Uusikaupunki Hangonsaari Raisio Naantali Raisio Helsinki Riihimäki

22 16 Kerava Hakosilta Kerava Sköldvik Riihimäki Tampere Toijala Turku Turku tavara Toijala Valkeakoski Valkeakoski Tampere Seinäjoki Ylöjärvi Parkano Ratikylä Peräseinäjoki Lielahti Kokemäki Kokemäki Pori Pori Mäntyluoto Pori Mäntyluoto Pori Mäntyluoto Mäntyluoto Tahkoluoto Mäntyluoto Kokemäki Rauma Rauma Kiukainen Säkylä Pori Ruosniemi Pori Niinisalo Parkano Kihniö Parkano Seinäjoki Vaasa Vaasa Vaskiluoto Seinäjoki Kaskinen Kaskinen Seinäjoki Oulu Lapua Kruunupyy Kannus

23 17 Kälviä Eskola Sievi Ylivieska Oulainen Kilpua Vihanti Tuomioja Ruukki Liminka Kempele Pännäinen Pietarsaari Pietarsaari Pietarsaari Alholma Pietarsaari Kokkola Ykspihlaja Tuomioja Raahe Raahe Rautaruukki Riihimäki Kouvola Koria Kouvola Kuusankoski Kuusankoski Lahti Heinola Heinola Lahti Loviisan satama Loviisan satama Lahti Mukkula Kouvola Kotka Kymi Kotka Hovinsaari Kotka Mussalo Juurikorpi Hamina Kouvola Joensuu Kaipiainen Luumäki Lappeenranta Imatra Saari Kitee Joensuu

24 18 Luumäki Vainikkala-raja Lappeenranta Mustolan satama Imatra tavara Imatrankoski-raja Niirala-raja Säkäniemi Joensuu Ilomantsi Joensuu Tuupovaara Joensuu Nurmes Joensuu Lieksa Nurmes Kontiomäki Vuokatti Lieksa Pankakoski Vuokatti Lahnaslampi Vuokatti Kouvola Pieksämäki Pieksämäki Pieksämäki Kontiomäki Pieksämäki Haapakoski Markkala Suonenjoki Salminen Airaksela Kurkimäki Kuopio Murtomäki Suonenjoki Iisvesi Murtomäki Otanmäki Kajaani Lamminniemi Pieksämäki Joensuu Pieksämäki Varkaus Heinävesi Joensuu

25 19 Varkaus Kommila Varkaus Kommila Huutokoski Savonlinna Rantasalmi Savonlinna Savonlinna Parikkala Savonlinna Pääskylahti Kerimäki Punkaharju Siilinjärvi Viinijärvi Sysmäjärvi Vuonos Tampere Jyväskylä Jyväskylä Jämsä Kaipola Orivesi Seinäjoki Alavus Vilppula Mänttä Haapamäki Jyväskylä Jyväskylä Jyväskylä Pieksämäki Jyväskylä Pieksämäki Jyväskylä Äänekoski Äänekoski Haapajärvi Iisalmi Ylivieska Pyhäsalmi Haapajärvi Pyhäkumpu erkanemisvaihde Pyhäkumpu Oulu Laurila Kemi Ajos Laurila Tornio-raja

26 20 Tornio Röyttä Tornio Kolari Pello Laurila Kemijärvi Rovaniemi Kemijärvi Kemijärvi Kelloselkä Kemijärvi Salla Kelloselkä Oulu Kontiomäki Paltamo Kontiomäki Ämmänsaari Pesiökylä Ämmänsaari Kontiomäki Vartius-raja 3.5 Yliraskaiden vaunujen kuljetus Vaunu, jonka akselipaino ylittää kohdan 3.3 taulukossa eri rataosille ilmoitetun suurimman akselipainon, on yliraskas kyseiselle ratalle. Vaunun kuormataulukon kuormaa ei saa tarkoituksellisesti ylittää. Jos kuorman paino on enemmän kuin 5 % sallittua kuormaa suurempi (enemmän kuin 2 % akselipainolla 250 kn), liikakuorma on purettava ensimmäisellä mahdollisella asemalla. Vaunun suurimman akselipainon ollessa 225 kn saa ylikuormassa olevat vaunut kuljettaa enintään seuraavin nopeuksin: Päällysrakenneluokka Akselipaino enintään kn Nopeus km/h A B B C 1, C 2, D Kuljetukset on lisäksi kuljetettava erikoiskuljetuksia koskevien määräysten mukaisesti. Vaunujen kunto on tarkastettava ennen kuljetusta, erityisesti pyöräkertojen lta. A-päällysrakenneluokkaan kuuluvilla radoilla ja sivuraiteilla saadaan tilapäisesti kuljettaa nopeudella 20 km/h yliraskaita vaunuja, joiden akselipaino on yli 200 kn, mutta enintään 225 kn. A-päällysrakenneluokkaan kuuluvilla radoilla ja sivuraiteilla on liikennöiminen yli 225 kn akselipainolla kielletty.

27 21 Yliraskaiden vaunujen tilapäinen kuljettaminen tulee kysymykseen satunnaisen tarpeen esiintyessä. Tilapäisestä yliraskaasta kuljetuksesta on ilmoitettava radan kunnossapitäjälle radan päällysrakenteen kunnon tarkkailemiseksi. 3.6 Ehdot venäläisen standardin mukaisten (itäisen yhdysliikenteen) tavaravaunujen kuljettamiseen yli 225 kn:n mutta enintään 245 kn:n akselipainoilla Rataosuuksilla, joilla yleisesti on sallittu liikennöiminen 250 kn akselipainoin, on noudatettava 250 kn akselipainoisen liikenteen ehtoja. Venäläisen standardin mukaisten vaunujen kuljettaminen akselipainon ollessa yli 225 kn, mutta enintään 245 kn, on mahdollista seuraavilla rataosilla: Kerava Sköldvik Tampere Seinäjoki Lielahti Kokemäki Kokemäki Harjavalta Kokemäki Rauma Seinäjoki Oulu Kokkola Ykspihlaja Tuomioja Raahe Raahe Rautaruukki Riihimäki Kouvola Kouvola Kotka Kotka Hovinsaari Kotka Mussalo Juurikorpi Hamina Kouvola Joensuu Luumäki Vainikkala-raja Imatra tavara Imatrankoski-raja Niirala-raja Säkäniemi Joensuu Uimaharju Kouvola Pieksämäki Pieksämäki Kontiomäki Pieksämäki Joensuu Siilinjärvi Viinijärvi Iisalmi Ylivieska Oulu Laurila Laurila Tornio Tornio Röyttä

28 22 Oulu Kontiomäki Kontiomäki Vartius-raja Helsingin liikennepaikka; Pasila alapiha Helsinki asema Helsinki Länsisatama Tarkemmat tiedot käytettävistä nopeuksista ja sivuraiteista, joilla yliraskaiden vaunujen kuljetukset ovat sallittuja, on esitetty asianomaisessa erikoiskuljetusluvassa. Muilla rataosuuksilla tällaisten vaunujen kuljettaminen on sallittu vain RHK:n myöntämällä tapauskohtaisella akselipainon ylitysluvalla. Yksittäisissä poikkeustilanteissa yliraskaan vaunun kuljetus on sallittua kohtien 3.2, 3.3, 3.4 ja 3.5 mukaisesti, mutta kuitenkin niin, että radan kunnossapitäjältä tarkistetaan liikennöintiin sallittu nopeus kn reitit on lisäksi esitetty kuvassa 4.

29 23 Liikennöiminen venäläisen standardin mukaisilla vaunuilla, joiden akselipaino on 225 kn 245 kn Liikennöiminen enintään 250 kn akselipainolla Liikennöiminen enintään 229 kn akselipainolla Ei liikennöintiä Tornio Oulu Raahe Vartius Kontiomäki Ylivieska Iisalmi Seinäjoki Siilinjärvi Joensuu Uimaharju Pieksämäki Niirala Mäntyluoto Harjavalta Tampere Rauma Kokemäki Toijala Riihimäki Lahti Kouvola Imatrankoski Mustolan satama Vainikkala Kirkniemi Sköldvik Helsinki Hamina Kotka Hanko Kuva 4. Sallitut reitit eri akselipainoilla

30 Tärinästä johtuvat nopeusrajoitukset Seuraavissa kohteissa on asetettu radan ympäristöön aiheuttaman tärinän takia rajoituksia: Rata Kohde km-väli Nopeusrajoitus Helsinki Riihimäki Jokela > 3000 tonnin junat 40 km/h Kerava Sköldvik Kerava > 3000 tonnin junat 40 km/h Kerava Sköldvik Nikkilä kaikki junat 40 km/h Toijala Turku Loimaa > 3000 tonnin junat 40 km/h Toijala Turku Turku > 3000 tonnin junat 40 km/h Seinäjoki Kaskinen Kurikka kaikki junat 40 km/h Seinäjoki Oulu Liminka > 3000 tonnin junat 50 km/h Seinäjoki Oulu Kempele > 3000 tonnin junat 50 km/h Riihimäki Kouvola Hollola > 3000 tonnin junat 40 km/h Riihimäki Kouvola Lahti > 3000 tonnin junat 40 km/h Riihimäki Kouvola Koria > 3000 tonnin junat 30 km/h Kouvola Kotka Myllykoski > 3000 tonnin junat 40 km/h Oulu Kontiomäki Oulu > 3000 tonnin junat 45 km/h Oulu Kontiomäki Muhos > 3000 tonnin junat 60 km/h

31 Suurimmat nopeudet tietyissä tunneleissa Seuraavissa tunneleissa on liikennöinnin aiheuttaman painevaikutuksen takia liikennöintirajoituksia, kun junassa on yksikin taulukossa mainitun kaltainen vaunu: Tunneli km-väli Suurin nopeus [km/h] Helsinki Karjaa 1-kerrosvaunuja 2-kerrosvaunuja Sm3 Lillgård Riddarbacken Karjaa Salo Bäljars Köpskog Åminne Högbacka Kaivosmäki Haukkamäki Harmaamäki Lemunmäki Märjänmäki Lavianmäki Tottola Salo Turku Halikko Pepallonmäki Orivesi Jyväskylä Keljonkangas II Kuormaulottumarajoitetut sillat Silloista johtuva kuormaulottumarajoitus, katso kohta Painorajoitetut sillat Kyrönsalmen silta ratalla Savonlinna Parikkala: Liikennöiminen on kielletty liikkuvalla kalustolla, jonka akselipaino on yli 225 kn. Suurin sallittu nopeus sillalla on 20 km/h. Seinäjoen, Kyrönjoen, Nenätönjoen, Kainastonjoen, Teuvanjoen, Närpiönjoen ja Kaskistensalmen sillat ratalla Seinäjoki Kaskinen: Liikennöiminen on kielletty liikkuvalla kalustolla, jonka akselipaino on yli 225 kn.

32 Avattavat sillat Suurin sallittu nopeus silloilla on 60 km/h, ellei muutoin erikseen määrätä pienempää nopeutta. Mainittuja akselipainoja ei saa ylittää, vaan liikakuorma on purettava toteamisliikennepaikalla. Mainituilla silloilla saa kuljettaa 6- tai 8-akselisia vaunuja vain erikoiskuljetuksina kuljetusluvassa määrätyillä ehdoilla. Avattavilla silloilla suurin nopeus on 40 km/h, ellei sitä ole muista syistä rajoitettu pienemmäksi. Jos avattava silta on lukittu ja kiskojen jatkokset varustettu sidekiskoilla tai muulla vastaavalla lukituksella taikka valvonnalla, suurin nopeus on 60 km/h. Avattavat sillat ja niiden suurimmat nopeudet: Silta Rata Suurin nopeus km/h Pohjan silta Karjaa Hanko 50 Kyrönsalmen silta Savonlinna Parikkala 20 8 Pirttiniemen silta Pieksämäki Joensuu 40 9 Taipaleen kanavan silta Pieksämäki Joensuu 30 Pielisjoen silta Pieksämäki Joensuu 50 Joensuu Nurmes Päivärannan silta Pieksämäki Kontiomäki 60 Uimasalmen silta Joensuu Nurmes 60 Tahkoluodon silta Mäntyluoto Tahkoluoto 50 8 ks kohta Silta ja kiskonjatkokset voidaan lukita, jolloin sallittu nopeus on 60 km/h.

33 Radan kunnosta aiheutuvat nopeusrajoitukset Seuraavat rajoitukset ovat voimassa toistaiseksi: Rata km-väli Rajoitus km/h Paikan kuvaus Helsinki Turku satama Paimionjoen silta Helsinki Turku satama Aurajoen silta Toijala Turku pehmeikköalue Kouvola Joensuu tavarajunat 80 matkustajajunat Saimaan kanavan ratasilta Kouvola Joensuu tavarajunat 100 matkustajajunat radan stabiliteetti, Tikkala Tampere Jyväskylä pehmeikköalue Seinäjoki Kaskinen Seinäjoen ratasilta Seinäjoki Kaskinen Kyrönjoen ratasilta Seinäjoki Kaskinen pehmeikköalue Pieksämäki Joensuu pehmeikköalue Oulu Laurila ratageometria Oulu Kontiomäki Muhosjoen ratasilta Orivesi Haapamäki heikko rumpu Tampere Seinäjoki Tampere Seinäjoki pohjanvahvistuksesta johtuva nopeusrajoitus Tampere Seinäjoki pohjanvahvistus Tampere Seinäjoki pohjanvahvistus Tampere Seinäjoki pohjanvahvistus Tampere Seinäjoki pohjanvahvistus Tampere Seinäjoki pohjanvahvistus Tampere Seinäjoki pohjanvahvistus Tampere Seinäjoki pohjanvahvistus itäinen raide Tampere Seinäjoki

34 28 4 RATAVERKON TEKNISET JÄRJESTELMÄT 4.1 Suojastetut radat Helsinki asema Turku satama Huopalahti Vantaankoski Karjaa (Hanko) Helsinki asema Riihimäki asema Kytömaa Hakosilta Kerava Sköldvik Riihimäki asema Tampere asema Toijala Turku tavara Tampere asema Seinäjoki asema Lielahti Kokemäki Kokemäki (Pori) Kokemäki (Rauma) Seinäjoki asema Oulu asema Tuomioja Raahe raiteet 001 ja 002 Riihimäki asema Kouvola asema Kouvola Kymi raide 002 (Kotka) Juurikorpi (Hamina) Kouvola Imatra tavara raiteet (Joensuu) Luumäki Vainikkala Kouvola asema Pieksämäki asema Pieksämäki asema Kuopio asema Iisalmi Tampere Järvensivu Jyväskylä Jyväskylä Pieksämäki asema Oulu asema Laurila Laurila Tornio raiteet 721, 722, 732, 741 ja 742 Oulu Nokela (Kontiomäki) Säkäniemi (Niirala) Turku asema Uusikaupunki rakenteilla Kaksi- tai useampiraiteiset molempiin suuntiin suojastetut rataosuudet: Helsinki asema Kirkkonummi Huopalahti Vantaankoski Helsinki asema Lielahti Kytömaa Hakosilta Pohjois-Louko Seinäjoki Riihimäki asema Lahti Tampere Järvensivu Orivesi Kouvola asema Luumäki Suojastetut rataosuudet ja rataosuudet, joille suojastus on rakenteilla, on lisäksi esitetty kuvassa Vasemman puoleisen raiteen käyttämisestä ilmoittaminen Seuraavilla rataosuuksilla on vasemman puoleisen raiteen käyttämisestä ilmoitettava kuljettajalle ennakkoilmoituksessa tai Jt-ilmoituksella. Ilmoituksessa on kuljettajalle aina ilmoitettava, mihin asti vasemman puoleista raidetta liikkuvalla junalla on lupa ajaa. Kouvola Juurikorpi Lahti Kouvola

35 29 Suojastettu rata Linjen med linjeblockeringsystemet Line with a section blocking system ( ) = liikennepaikka ei kuulu suojastettuun rataan Ei liikennöintiä Rakenteilla Tornio Laurila Oulu Raahe (Kontiomäki) Iisalmi Seinäjoki (Joensuu) Pieksämäki Jyväskylä Säkäniemi (Niirala) (Pori) Orivesi Tampere Parikkala (Rauma) Uusikaupunki Riihimäki Lahti Kouvola Luumäki Vainikkala Turku satama (Hanko) Kuva 5. Suojastetut radat Karjaa Vks Sköldvik Vuari Helsinki (Hamina) (Kotka)

36 Kauko-ohjatut radat (Helsinki) Turku satama Huopalahti Vantaankoski Karjaa (Hanko) (Helsinki) (Riihimäki) Kytömaa Hakosilta Kerava Sköldvik (Riihimäki) (Tampere) Toijala Turku (Tampere) (Seinäjoki) Lielahti Kokemäki Kokemäki (Pori) Kokemäki (Rauma) (Seinäjoki) (Ylivieska) (Oulu) Tuomioja Raahe (Riihimäki) Lahti (Inkeroinen) Kymi raide 002 (Kotka) Juurikorpi (Hamina) (Kouvola) Luumäki Luumäki (Joensuu) Luumäki (Vainikkala) (Kouvola) (Pieksämäki) (Pieksämäki) (Kuopio) Siilinjärvi raiteet 001 ja 002 (Iisalmi) Siilinjärvi Kemira (Tampere) Jyväskylä Jyväskylä (Pieksämäki) (Oulu) Laurila Laurila Tornio (Oulu) (Kontiomäki) Säkäniemi (Niirala) Kauko-ohjatut rataosuudet on lisäksi esitetty kuvassa 6.

37 31 Kauko-ohjattu rata Linjen med fjärrstyrningsystemet Line with a centralized trafic control system ( ) = liikennepaikka ei kuulu kauko-ohjattuun rataan Ei liikennettä Rakenteilla Tornio Laurila (Oulu) Raahe (Kontiomäki) (Ylivieska) (Iisalmi) (Seinäjoki) (Kuopio) (Joensuu) Jyväskylä (Pieksämäki) Säkäniemi (Niirala) (Pori) Orivesi (Tampere) Parikkala (Rauma) Imatra (Riihimäki) Lahti (Kouvola) Luumäki (Inkeroinen) (Vainikkala) Turku satama Karjaa Vks (Helsinki) Sköldvik Vuari (Hamina) (Kotka) (Hanko) Kuva 6. Kauko-ohjatut radat

38 Sähköistetyt radat Helsinki asema Turku satama Huopalahti Vantaankoski Helsinki asema Riihimäki asema Kytömaa Hakosilta Kerava Sköldvik Riihimäki asema Tampere asema Toijala Turku tavara Tampere asema Seinäjoki asema Lielahti Kokemäki Kokemäki Pori Kokemäki Rauma Seinäjoki asema Oulu asema Oulu Nokela Oulu Oritkari Tuomioja Raahe Raahe Rautaruukki Riihimäki asema Kouvola asema Kouvola asema Kuusankoski Kouvola Kotkan satama Kotka Hovinsaari Kotka Mussalo Juurikorpi Hamina Kouvola asema Joensuu asema Luumäki Vainikkala-raja Kouvola asema Pieksämäki asema Pieksämäki asema Kontiomäki Tampere Jyväskylä Jyväskylä Pieksämäki asema Oulu asema Laurila Laurila Rovaniemi Oulu Nokela Kontiomäki Kontiomäki Vartius Sähköistetyt rataosuudet on lisäksi esitetty kuvassa 7.

39 33 Kolari Sähköistetty rata Rakenteilla Rovaniemi Kemijärvi Kelloselkä Tornio Kemi Oulu Ämmänsaari Raahe Tuomioja Vartius Kontiomäki Kokkola Pietarsaari Ylivieska Haapajärvi Iisalmi Nurmes Vaasa Siilinjärvi Lieksa Seinäjoki Kuopio Ilomantsi Joensuu Kaskinen Haapamäki Pieksämäki Parkano Jyväskylä Savonlinna Niirala Rauma Uusikaupunki Naantali Turku Pori Kokemäki Hanko Karjaa Kuva 7. Sähköistetyt radat Tampere Valkeakoski Toijala Riihimäki Hyvinkää Orivesi Lahti Heinola Vks Kerava Loviisa Sköldvik Vuari Helsinki Kouvola Mikkeli Hamina Kotka Imatra Lappeenranta Vainikkala Parikkala

40 Junakulunvalvontajärjestelmällä (JKV) varustetut radat JKV on Euroopan laajuisen tavanomaisen rautatiejärjestelmän ohjaus-, hallinta- ja merkinanto-järjestelmää koskevan yhteentoimivuuden teknisen eritelmän liitteen B mukainen B-luokan järjestelmä ATP-VR/RHK - Junakulunvalvonta (JKV). Seuraavat radat on varustettu JKV:lla: Helsinki asema Turku satama Luumäki (Vainikkala) 10 Huopalahti Vantaankoski Joensuu asema Nurmes Karjaa Hanko asema Kouvola asema Pieksämäki asema Helsinki asema Riihimäki asema Pieksämäki asema Kontiomäki Kytömaa Hakosilta Pieksämäki Joensuu asema Kerava Sköldvik (Savonlinna) 11 Parikkala Riihimäki asema Tampere asema Siilinjärvi Viinijärvi Toijala Turku tavara Tampere Jyväskylä Tampere asema Seinäjoki asema Orivesi Seinäjoki Lielahti Kokemäki Haapamäki Jyväskylä Kokemäki (Pori) Jyväskylä Pieksämäki asema Kokemäki (Rauma) Jyväskylä Äänekoski Seinäjoki asema Vaasa Iisalmi Ylivieska Seinäjoki asema Oulu asema Oulu asema Laurila Tuomioja (Raahe) Laurila Tornio Riihimäki asema Kouvola asema Tornio Kolari Kouvola Kotka asema Laurila Kemijärvi Paimenportti (Kotka Mussalo) 12 Oulu Nokela Kontiomäki Juurikorpi (Hamina) Kontiomäki Vartius Kouvola asema Joensuu asema JKV on rakenteilla seuraaville rataosuuksille: Säkäniemi (Niirala) Turku Uusikaupunki Seinäjoki (asema) Kaskinen Huutokoski Savonlinna JKV-rataosuudet ja rakenteilla olevat JKV-rataosuudet on lisäksi esitetty kuvassa Pääopastimet A ½, C ½, H 2 ja L kuuluvat JKV-rataan. 11 Pääopastin B ½ kuuluu JKV-rataan. 12 Pääopastin M 2 kuuluu JKV-rataan

41 35 Kolari Kemijärvi Tornio Laurila Oulu (Raahe) Vartius Kontiomäki Ylivieska Iisalmi Nurmes Vaasa Siilinjärvi Seinäjoki Kaskinen Äänekoski Haapamäki Pieksämäki Jyväskylä Joensuu Säkäniemi Huutokoski (Niirala) (Savonlinna) (Pori) Orivesi Tampere Mikkeli Parikkala (Rauma) Uusikaupunki Kouvola Imatra (Vainikkala) Turku satama Vks Helsinki Kerava Sköldvik Vuari Kotka (Hamina) Kuva 8. JKV-radat Hanko

42 Radio-ohjatut tai junien kokonaisuuden ja sijainnin tarkastavalla laitteistolla varustetut rataosuudet a) Radio-ohjatut (Seinäjoki) Vaasa (Joensuu) Nurmes (Iisalmi) Kontiomäki (Pieksämäki) (Joensuu) Savonlinna (Parikkala) (Siilinjärvi) Viinijärvi (Orivesi) (Seinäjoki) Haapamäki (Jyväskylä) (Jyväskylä) Äänekoski (Iisalmi) (Ylivieska) (Tornio) Kolari (Laurila) Rovaniemi Rovaniemi Kemijärvi Kontiomäki Vartius Huutokoski Savonlinna rakenteilla b) Junien kokonaisuuden ja sijainnin tarkastavalla laitteistolla varustetut rataosuudet Hyvinkää Karjaa Radio-ohjatut tai junien kokonaisuuden ja sijainnin tarkastavalla laitteistolla varustetut rataosuudet sekä rataosuudet, joille nämä ovat rakenteilla on lisäksi esitetty kuvassa 9.

43 37 Junan kokonaisuuden ja sijainnin tarkastavalla laitteistolla varustettu rataosuus Kolari Radio-ohjatut ratat ( ) = liikennepaikka ei kuulu ohjauksen rataosuuteen Ei liikennöintiä Rovaniemi Kemijärvi Radio-ohjaus rakenteilla (Tornio) (Laurila) Vartius (Ylivieska) Kontiomäki (Iisalmi) Nurmes Vaasa (Siilinjärvi) (Seinäjoki) Äänekoski Haapamäki (Pieksämäki) (Jyväskylä) Huutokoski Savonlinna (Joensuu) (Orivesi) (Parikkala) Hyvinkää Karjaa Kuva 9. Radio-ohjatut tai junien kokonaisuuden ja sijainnin tarkastavalla laitteistolla varustetut radat

44 Sähkörata Sähkönsyöttö tapahtuu koko rataverkon sähköistetyllä lla (ks. kohta 4.3) raiteen yläpuolella olevasta ajojohdosta siten, että jompikumpi tai molemmat kulkukiskot muodostavat paluuvirtapiirin. Sähköistyksen jännite on 25 kv +2,5 / - 6,25 kv / 50 Hz AC. Virroittimen kelkan leveyden tulee olla 1950 mm. Ratajohdon korkeus kiskon selästä on 6150 mm +350 / -550 mm. Järjestelmän nimellisvirta on 800 A.

45 39 5 LUETTELO RAUTATIELIIKENNEPAIKOISTA Nimi Toinen nimi Lyhenne Km+m Rata Henkilöliikennettä Tavaraliikennettä Tyyppi Ahvenus Ahv Lielahti - Kokemäki - - liikennepaikka Airaksela Arl Pieksämäki - Kontiomäki - K liikennepaikka Aittaluoto Atl Pori - Ruosniemi - K linjavaihde Ajos Ajo Kemi - Ajos - K liikennepaikka Alapitkä Apt Pieksämäki - Kontiomäki - K liikennepaikka Alavus Alv Orivesi - Seinäjoki K K liikennepaikka Alholma Alholmen Alh Pietarsaari - Alholma - K liikennepaikka Alvajärvi Avi Äänekoski - Haapajärvi - K linjavaihde Arola Aro Kontiomäki - Vartius-raja - K liikennepaikka Dragsvik Dra Karjaa - Hanko K - liikennepaikka Dynamiittivaihde Dmv Karjaa - Hanko - K linjavaihde Elijärvi Eli Lautiari - Elijärvi - K liikennepaikka Eläinpuisto-Zoo Epz Orivesi - Seinäjoki K - seisake Eno Eno Joensuu - Nurmes K K liikennepaikka Ervelä Erv Helsinki - Turku satama - - liikennepaikka Eskola Ela Seinäjoki - Oulu - K liikennepaikka Espoo Esbo Epo Helsinki - Turku satama K - liikennepaikka Esso Esso Uusikaupunki - - K linjavaihde Hangonsaari Haapajärvi Hpj Iisalmi - Ylivieska K K liikennepaikka Haapakoski Hps Pieksämäki - Kontiomäki - - liikennepaikka Haapamäen kyllästämö Hmk Orivesi - Seinäjoki - K linjavaihde Haapamäki Hpk Orivesi - Seinäjoki K K liikennepaikka Haarajoki Haa Kerava - Hakosilta K - liikennepaikka Hakosilta Hlt Riihimäki - Kouvola - - liikennepaikka Haksi Hax Hsi Olli - Porvoon keskusta K - seisake Hamina Fredrikshamn Hma Juurikorpi - Hamina - K liikennepaikka Hammaslahti Hsl Kouvola - Joensuu - K liikennepaikka Hanala Hanaböle Hna Helsinki - Riihimäki - - liikennepaikka Hangonsaari Hgs Uusikaupunki - - K liikennepaikka Hangonsaari Hanhikoski Hnh Laurila - Kemijärvi - - linjavaihde Hankasalmi Hks Jyväskylä - Pieksämäki K K liikennepaikka HANKO Han Karjaa - Hanko osiin jaettu liikennepaikka Hanko asema Hangö Hnk Karjaa - Hanko K - liikennepaikan Hanko tavara Hnkt Karjaa - Hanko - K liikennepaikan Hanko-Pohjoinen Hangö Norra Hkp Karjaa - Hanko K - liikennepaikan Harjavalta Hva Kokemäki - Pori K K liikennepaikka Harju Hj Kouvola - Pieksämäki - - liikennepaikka Harviala Hrv Riihimäki - Tampere - - liikennepaikka Haukipudas Hd Oulu - Laurila - - liikennepaikka Haukivuori Hau Kouvola - Pieksämäki K K liikennepaikka HAUSJÄRVI Hjr Riihimäki - Kouvola osiin jaettu liikennepaikka Hausjärvi tavara Has Riihimäki - Kouvola - - liikennepaikan
