1 Rataverkon kuvaus LIIKENNEVIRASTON VÄYLÄTIETOJA

2

3 Liikenneviraston väylätietoja 4/2010 Liikennevirasto Helsinki 2010

4 Kannen kuvat: Simo Toikkanen Verkkojulkaisu pdf ( ISSN-L ISSN ISBN Liikennevirasto PL HELSINKI Puhelin

5 Liikenneviraston väylätietoja 4/ Esipuhe Liikennevirasto julkaisee Rataverkon kuvauksen Kuvaus sisältää rataverkon perustiedot. Kuvauksen sisältämät tiedot esittävät valtion rataverkon tiedot tilanteen mukaan. Verrattuna Rataverkon kuvaukseen muutoksia on tullut sisällysluetteloon, sivuille 9, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 26, 27, 29, 31, 34, 40, 46, 47, 67, 68 sekä luetteloon rautatieliikennepaikoista (kohta 5). Muutosten kohdat on merkitty rivien reunaan mustalla palkilla. Rataverkon kuvaus julkaistaan kesäkuussa ja joulukuussa Liikenneviraston Internetsivuilla. Kuvauksen toimittamisesta vastaa Liikenneviraston rautatieosaston rataverkkovastuualueen ratatietoyksikkö. Helsingissä joulukuussa 2010 Liikennevirasto Rautatieosasto Rataverkko

6 4 Liikenneviraston väylätietoja 4/2010 Sisällysluettelo 1 MÄÄRITELMÄT RATAVERKKO Rataverkon laajuus Moniraiteiset rataosuudet Kaksiraiteiset rataosuudet Kolmiraiteiset rataosuudet Neliraiteiset rataosuudet Pääratojen kunnossapitotasot RATAVERKOLLA SALLITUT NOPEUDET JA AKSELIPAINOT Ratojen luokitus päällysrakenneluokkiin Suurin nopeus vaihteissa ja raideristeyksissä Sallitut nopeudet eri akselipainoilla rataosakohtaisesti Venäläisen standardin (itäisen yhdysliikenteen) mukaisten vaunujen kuljettaminen Yliraskaiden vaunujen kuljetus Kotimaisten ja läntisen yhdysliikenteen vaunujen kuljettaminen ylikuormassa Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla C- ja D-päällysrakenneluokan rataosuudella, jolla on sallittu liikennöinti enintään 250 kn akselipainolla Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla C- ja D-päällysrakenneluokan rataosuudella, jolla on sallittu liikennöinti enintään 225 kn akselipainolla Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla B-päällysrakenneluokan rataosuudella Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla K30- ja K33-kiskopainon raiteilla ja vaihteissa Nopeuden riippuvuus liikkuvasta kalustosta Vetokaluston ja moottorivaunujen suurimmat sallitut nopeudet Pienveturit ja rata-autot Työkoneiden suurimmat sallitut nopeudet omalla konevoimalla ajettaessa Museovetokaluston suurimmat sallitut nopeudet Vetokaluston käyttö A-päällysrakenneluokkaan kuuluvilla raiteilla Tärinästä johtuvat nopeusrajoitukset Rajoitukset tunneleissa Suurimmat nopeudet tietyissä tunneleissa Liikennerajoitukset tunneleissa Kuormaulottumarajoitetut sillat Painorajoitetut sillat Avattavat sillat Radan kunnosta aiheutuvat nopeusrajoitukset...34

7 Liikenneviraston väylätietoja 4/ Vauhtinousut RATAVERKON TEKNISET JÄRJESTELMÄT Suojastetut radat Vasemman puoleisen raiteen käyttämisestä ilmoittaminen Kauko-ohjatut radat Sähköistetyt radat Junakulunvalvontajärjestelmällä (JKV) varustetut radat Radio-ohjatut rataosuudet Sähkörata LUETTELO RAUTATIELIIKENNEPAIKOISTA JA LIIKENNEPAIKKOJEN OSISTA LIIKKUVAA KALUSTOA KOSKEVAT ASIAT Kuormaulottuma Rajoitukset kuormaulottuman käytössä Kuormaulottuman ylittävien ajoneuvojen tai muiden kuormayksiköiden kuljetusehdot Lovipyöriä koskevat asiat Metripainot MUUT LIIKENNÖIMISEEN VAIKUTTAVAT ASIAT Aukean tilan ulottuma ja todellinen läpikulku-ulottuma Suurin junapainoon vaikuttava nousu pääradoilla Suurimmat sallitut junapituudet... 70

8 6 Liikenneviraston väylätietoja 4/ Määritelmät Rataverkko tarkoittaa Liikenneviraston hallinnassa olevaa valtion rataverkkoa. Sulkumerkit ( ) tarkoittavat, että sulkumerkkien välissä oleva kohde ei kuulu luetteloituun asiaan. 2 Rataverkko 2.1 Rataverkon laajuus Rataverkko on esitetty kuvassa 1 ja kohdassa 2.2. Seuraavat rataosuudet on suljettu liikenteeltä: Kankaanpää (Niinisalo) (Kihniö) Aitoneva (Pesiökylä) Taivalkoski (Kolari) Äkäsjoki Niesa Rautuvaara (Lautiosaari) Elijärvi (Kiukainen) Säkylä

9 Liikenneviraston väylätietoja 4/ Kolari Haaparanta Haparanda Laurila Oulu Kontiomäki Murtomäki Pännäinen Kuopio Säkäniemi Parkano Vilppula Savonlinna Pori Kokemäki Tampere Luumäki Lappeenranta Mäntsälä Naantali Raisio Kouvola Kehärata Tikkurila Vuosaari Vuosaari Kuva 1. Rataverkko

10 8 Liikenneviraston väylätietoja 4/ Moniraiteiset rataosuudet Kaksiraiteiset rataosuudet Leppävaara Kirkkonummi Huopalahti Vantaankoski Kytömaa Kyrölä Purola Riihimäki Sääksjärvi Kouvola Juurikorpi Pohjois-Louko Seinäjoki asema Kytömaa Hakosilta Riihimäki asema Luumäki Tampere tavara Lielahti Tampere Järvensivu Orivesi Kolmiraiteiset rataosuudet Kyrölä Purola Sääksjärvi Tampere tavara Neliraiteiset rataosuudet Helsinki asema Leppävaara Helsinki asema Kytömaa 2.3 Pääratojen kunnossapitotasot Ratojen kunnossapidon perusteina käytettävät pääratojen kunnossapitotasot on esitetty kuvassa 2.

11 Liikenneviraston väylätietoja 4/ Kunnossapitotasot Oulu Vartius Murtomäki Vuokatti Maanselkä Pyhäsalmi Orivesi Mikkeli Km 289 Km Kirkkonummi Kuusankoski Km 245 Mäntsälä Kehärata Turku Kerava Tikkurila Vuosaari Kuva 2. Pääratojen kunnossapitotasot

12 10 Liikenneviraston väylätietoja 4/ Rataverkolla sallitut nopeudet ja akselipainot 3.1 Ratojen luokitus päällysrakenneluokkiin Päällysrakenneluokka Päällysrakenne kiskot ratapölkyt tukikerros A K30, K33 puu raidesora tai vastaava B1 K43, 54 E1, K60, 60 E1 puu raidesora tai vastaava B2 K43, K60 puu, betoni raidesepeli C1 54 E1 puu, betoni ennen 1987 raidesepeli valmistetut C2 54 E1 betoni 1987 ja jälkeen raidesepeli valmistetut D 60 E1 betoni raidesepeli Päällysrakenneluokan raja on liikennepaikan asemarakennuksen keskikohdalla, ellei kilometrimerkinnällä ole ilmoitettu muuta kohtaa. Päällysrakenneluokat on lisäksi esitetty kuvassa 3.

13 Liikenneviraston väylätietoja 4/ Päällysrakenneluokka Ei sähköistetty Sähköistetty Kiskotus Pölkyt Tukikerros K30, K33 K43, K60, K54 E1, 60 E1 Puu Puu Raidesora tai vastaava Raidesora tai vastaava Kolari K43, K60 Puu, betoni Raidesepeli 54 E1 Puu, betoni < 1987 Raidesepeli 54 E1 Betoni > 1987 Raidesepeli Laurila 60 E1 Betoni Raidesepeli Oulu Kontiomäki Murtomäki Kuopio Säkäniemi Parkano Savonlinna Pori Tampere Kouvola Naantali Vuosaari Kuva 3. Päällysrakenneluokat

14 12 Liikenneviraston väylätietoja 4/ Suurin nopeus vaihteissa ja raideristeyksissä Päällysrakenneluokka A B1 B2 C1 C2 D Suora raide Yksinkertaiset vaihteet, 60 E1 lyhyet Yksinkertaiset vaihteet, 60 E1 pitkät Yksinkertaiset vaihteet, 54 E1 pitkät Yksinkertaiset vaihteet, muut Kaksoisvaihteet Risteysvaihteet Raideristeykset Poikkeava raide Lyhyet vaihteet R = 165 m Lyhyet vaihteet Lyhyet vaihteet, kun akselipaino on yli 225 kn Pitkät vaihteet R = 500 m R = 530 m R = 900 m, akselipaino enintään 225 kn R = 900 m, akselipaino yli 225 kn R = 1600 m R = 2500 m R = 3000 m 160 Varmuuslukituksesta riippumaton vaihde 2 Suora ja poikkeava raide Merkitty nopeusmerkein. 2 Merkitty nopeusmerkein.

15 Liikenneviraston väylätietoja 4/ Sallitut nopeudet eri akselipainoilla rataosakohtaisesti Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn 225 < 250 kn Helsinki Turku satama Helsinki asema Leppävaara D Leppävaara Kirkkonummi C Kirkkonummi Karjaa C Karjaa Pohjankuru D Pohjankuru km 103,6 C km 103,6 km 158,0 C km 158,0 Turku asema C Turku asema Turku satama C Huopalahti Vantaankoski C Hyvinkää Karjaa Hyvinkää km 133,1 C km 133,1 Kirkniemi D Kirkniemi km 152,2 D km 152,2 Karjaa C Lohja Lohjanjärvi 3 B Karjaa Hanko Karjaa km 205,7 D km 205,7 Hanko-Pohjoinen C Hanko-Pohjoinen Hanko asema B Turku Uusikaupunki Turku asema Raisio (km 207,4) C Raisio (km 207,4) Uusikaupunki B Uusikaupunki Hangonsaari 3 Uusikaupunki km 269,0 C km 269,0 Hangonsaari B Raisio Naantali B Liikennöinti sallittu ainoastaan vaihtotyönä.

16 14 Liikenneviraston väylätietoja 4/2010 Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn 225 < 250 kn Helsinki Riihimäki Helsinki asema Pasila asema C Pasila asema Tikkurila D läntisin raide Pasila asema Tikkurila D läntinen keskiraide Pasila asema Tikkurila D itäinen keskiraide Pasila asema Tikkurila D itäisin raide Tikkurila Kerava asema D läntisin raide Tikkurila Kerava asema D läntinen keskiraide Tikkurila Kerava asema D itäinen keskiraide Tikkurila Kerava asema D itäisin raide Kerava asema Kytömaa D läntisin raide Kerava asema Kytömaa D läntinen keskiraide Kerava asema Kytömaa D itäinen keskiraide Kerava asema Kytömaa D itäisin raide Kytömaa Kyrölä D Kyrölä Purola läntinen raide D Kyrölä Purola keskiraide D Kyrölä Purola itäinen raide D Purola Riihimäki asema D Kerava Hakosilta Kytömaa Hakosilta D Kerava Sköldvik Kytömaa Sköldvik D Olli Porvoo 4 A Kerava Vuosaari D Museorata, liikennöinti Rautatieviraston antaman määräyksen Museoliikenne (Dnro RVI/295/411/2008) mukaisesti

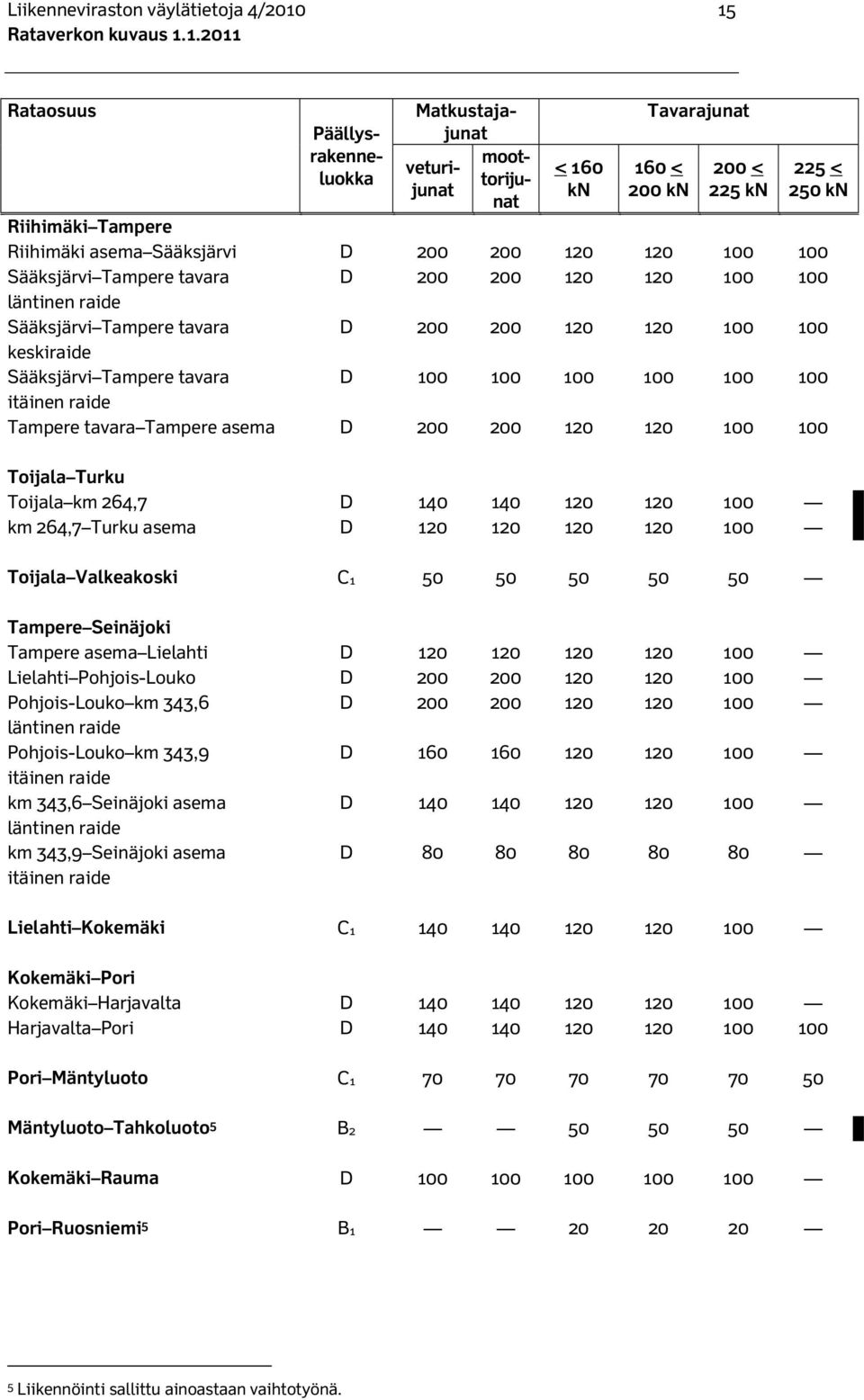

17 Liikenneviraston väylätietoja 4/ Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn 225 < 250 kn Riihimäki Tampere Riihimäki asema Sääksjärvi D Sääksjärvi Tampere tavara D läntinen raide Sääksjärvi Tampere tavara D keskiraide Sääksjärvi Tampere tavara D itäinen raide Tampere tavara Tampere asema D Toijala Turku Toijala km 264,7 D km 264,7 Turku asema D Toijala Valkeakoski C Tampere Seinäjoki Tampere asema Lielahti D Lielahti Pohjois-Louko D Pohjois-Louko km 343,6 D läntinen raide Pohjois-Louko km 343,9 D itäinen raide km 343,6 Seinäjoki asema D läntinen raide km 343,9 Seinäjoki asema itäinen raide D Lielahti Kokemäki C Kokemäki Pori Kokemäki Harjavalta D Harjavalta Pori D Pori Mäntyluoto C Mäntyluoto Tahkoluoto 5 B Kokemäki Rauma D Pori Ruosniemi 5 B Liikennöinti sallittu ainoastaan vaihtotyönä.

18 16 Liikenneviraston väylätietoja 4/2010 Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn 225 < 250 kn Niinisalo Parkano Kihniö Niinisalo Parkano A Parkano Kihniö A Seinäjoki Vaasa C Vaasa Vaskiluoto 6 A Seinäjoki Kaskinen 7 Seinäjoki km 452,0 B km 452,0-km 513,8 B km 513,8-km 514,6 B km 514,6 Kaskinen B Seinäjoki Oulu Seinäjoki km 422,9 D km 422,9 km 441,8 C km 441,8 km 455,5 D km 455,5 km 456,0 C km 456,0 km 518,1 D km 518,1 km 519,1 C km 519,1 km 551,0 D km 551,0 km 553,1 C km 553,1 Oulu asema D Pännäinen Pietarsaari C Pietarsaari Alholma 6 B Kokkola Ykspihlaja 6 B Tuomioja Raahe C Raahe Rautaruukki 6 C Riihimäki Kouvola Riihimäki asema Hakosilta D Hakosilta Lahti D Lahti Kouvola asema D Kouvola Kuusankoski Kouvola asema Kuusankoski C Lahti Heinola B Liikennöinti sallittu ainoastaan vaihtotyönä. 7 Silloista johtuva rajoitus, ks. kohta 3.10.

19 Liikenneviraston väylätietoja 4/ Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn Lahti Loviisan satama B Lahti Mukkula 8 B < 250 kn Kouvola Kotka Kouvola tavara Juurikorpi D läntinen raide Kouvola Oikoraide Inkeroinen C itäinen raide Inkeroinen Juurikorpi D itäinen raide Juurikorpi Paimenportti D Paimenportti Kotka asema C Kotka asema Kotkan satama C Kotka Hovinsaari Kotka Mussalo C Juurikorpi Hamina C Kouvola Joensuu Kouvola asema Luumäki D Luumäki km 395,5 D km 395,5 Säkäniemi C Säkäniemi Joensuu Sulkulahti D Joensuu Sulkulahti Joensuu asema C Luumäki Vainikkala-raja D Lappeenranta Mustolan satama 8 C Imatra tavara Imatrankoski-raja D Niirala-raja Säkäniemi D Joensuu Ilomantsi Joensuu Sulkulahti Heinävaara B Heinävaara km 660,4 A km 660,4 km 664,1 B km 664,1 km 678,4 A km 678,4 km 683,8 B km 683,8 km 687,9 A km 687,9 km 692,5 B km 692,5 Ilomantsi A Liikennöinti sallittu ainoastaan vaihtotyönä.

20 18 Liikenneviraston väylätietoja 4/2010 Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn 225 < 250 kn Joensuu Kontiomäki Joensuu asema Uimaharju C Uimaharju Lieksa C Lieksa Nurmes B Nurmes Porokylä (km 787,9) B Porokylä (km 787,9) km 807,5 C km 807,5 km 809,2 C km 809,2 km 810,2 B km 810,2 km 813,7 C km 813,7 Vuokatti C Vuokatti Kontiomäki B Lieksa Pankakoski 9 A Vuokatti Lahnaslampi 9 B Kouvola Pieksämäki Kouvola asema km 245,9 D km 245,9 Otava D Otava Pieksämäki asema D Mynttilä Ristiina A Otava Otavan satama 9 B Pieksämäki Kontiomäki Pieksämäki asema Kuopio km C ,0 Kuopio km 466,0 km 471,6 D km 471,6 km 473,8 C km 473,8 Iisalmi D Iisalmi Murtomäki C Murtomäki Kajaani C Kajaani Kontiomäki C Suonenjoki Iisvesi 9 B Murtomäki Otanmäki 9 A Kajaani Lamminniemi 9 B Pieksämäki Joensuu Pieksämäki Varkaus C Varkaus Joensuu asema C Liikennöinti sallittu ainoastaan vaihtotyönä.

21 Liikenneviraston väylätietoja 4/ Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn Varkaus Kommila B Huutokoski Savonlinna C < 250 kn Savonlinna Parikkala 10 B Siilinjärvi Viinijärvi C Sysmäjärvi Vuonos 11 B Tampere Jyväskylä Tampere Järvensivu km 208,4 C pohjoinen raide km 208,4 Orivesi D pohjoinen raide Tampere Järvensivu km 205,0 C eteläinen raide km 205,0 km 208,0 D eteläinen raide km 208,0 Orivesi C eteläinen raide Orivesi km 287,4 D km 287,4 km 308,2 D km 308,2 km 312,6 C km 312,6 km 329,7 D km 329,7 km 332,8 C km 332,8 Jyväskylä km 340,0 D Jämsä Kaipola 11 B Orivesi Seinäjoki Orivesi Haapamäki B Haapamäki Pihlajavesi C Pihlajavesi Seinäjoki B Vilppula Mänttä B Haapamäki Jyväskylä B Jyväskylä Pieksämäki Jyväskylä Pieksämäki asema C Jyväskylä Äänekoski C Silloista johtuva rajoitus, ks. kohta Liikennöinti sallittu ainoastaan vaihtotyönä.

22 20 Liikenneviraston väylätietoja 4/2010 Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn Äänekoski Haapajärvi A < 250 kn Iisalmi Ylivieska Iisalmi km 555,8 C km 555,8 km 613,1 D km 613,1 Ylivieska C Pyhäkumpu erk.vh Pyhäkumpu B Oulu Laurila Oulu asema Laurila C Kemi Ajos 12 B Laurila Tornio-raja Laurila Tornio C Tornio Tornio-raja C Tornio Röyttä 12 B Tornio Kolari Tornio km 885,6 B km 885,6 km 1014,1 D km 1014,1 Kolari C Laurila Kemijärvi Laurila Koivu D Koivu Rovaniemi D Rovaniemi Misi C Misi km 1037,1 C km 1037,1 Kemijärvi B Kemijärvi Kelloselkä Kemijärvi Isokylä B Isokylä Kelloselkä A Liikennöinti sallittu ainoastaan vaihtotyönä.

23 Liikenneviraston väylätietoja 4/ Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat < 160 kn Tavarajunat 160 < 200 kn 200 < 225 kn 225 < 250 kn Oulu Kontiomäki Oulu Nokela km 775,9 C km 775,9 km 787,4 C km 787,4 km 794,5 C km 794,5 km 809,3 C km 809,3 Utajärvi C Utajärvi km 878,2 C km 878,2 km 879,6 C km 879,6 km 893,7 C km 893,7 Paltamo C Paltamo Kontiomäki C Kontiomäki Ämmänsaari A Kontiomäki Vartius-raja Kontiomäki km 662,3 C km 662,3 km 664,0 C km 664,0 km 665,1 C km 665,1 km 666,2 C km 666,2 km 672,0 C km 672,0 km 680,9 C km 680,9 km 682,0 C km 682,0 km 687,5 C km 687,5 km 734,8 C km 734,8 km 747,5 C km 747,5 km 754,8 C km 754,8 Vartius-raja C

24 22 Liikenneviraston väylätietoja 4/ Venäläisen standardin (itäisen yhdysliikenteen) mukaisten vaunujen kuljettaminen Jos junassa on yksikin venäläisen standardin mukainen tavaravaunu, suurin nopeus seuraavien rautatieliikennepaikkojen tai niiden osien sivuraiteilla on 20 km/h. Helsinki Turku satama Kauniainen Turku tavara Huopalahti Vantaankoski Hyvinkää Karjaa Karjaa Hanko Hanko Turku Uusikaupunki Turku tavara Uusikaupunki Hangonsaari Raisio Naantali Helsinki Riihimäki Kerava Hakosilta Kerava Sköldvik Kerava-Vuosaari Riihimäki Tampere Toijala Turku Turku tavara Tampere Seinäjoki Ylöjärvi Parkano Ratikylä Peräseinäjoki Seinäjoki asema Seinäjoki tavara Lielahti Kokemäki Kokemäki Pori Pori Pori Mäntyluoto Pori Mäntyluoto Mäntyluoto Tahkoluoto Mäntyluoto Kokemäki Rauma Kiukainen Säkylä Niinisalo Parkano Kihniö Parkano Seinäjoki Vaasa Seinäjoki asema Seinäjoki tavara Seinäjoki Kaskinen Seinäjoki asema Seinäjoki tavara Kaskinen Toijala Valkeakoski

25 Liikenneviraston väylätietoja 4/ Seinäjoki Oulu Seinäjoki asema Seinäjoki tavara Lapua Jepua Pännäinen Kruunupyy Kälviä Kannus Eskola Sievi Ylivieska Oulainen Kilpua Vihanti Tuomioja Oulu tavara Pännäinen Pietarsaari Pännäinen Pietarsaari Tuomioja Raahe Riihimäki Kouvola Kouvola Kuusankoski Kuusankoski Lahti Heinola Heinola Lahti Loviisan satama Kouvola Kotka Kymi Kotka Hovinsaari Kotka Mussalo Juurikorpi Hamina Kouvola Joensuu Kitee Joensuu Peltola Joensuu asema Imatra tavara Imatrankoski-raja Niirala-raja Säkäniemi Tohmajärvi Joensuu Ilomantsi Joensuu Peltola Joensuu asema Joensuu Nurmes Joensuu Peltola Joensuu asema Nurmes Kontiomäki Valtimo Vuokatti Kouvola Pieksämäki Pieksämäki asema Pieksämäki Temu Pieksämäki lajittelu Pieksämäki tavara Mynttilä Ristiina Ristiina Pieksämäki Kontiomäki Pieksämäki asema Pieksämäki Temu Pieksämäki lajittelu Pieksämäki tavara Haapakoski Markkala Suonenjoki Salminen Kurkimäki Kuopio asema Kuopio tavara Murtomäki Pieksämäki Joensuu Pieksämäki asema Pieksämäki Temu Pieksämäki lajittelu Pieksämäki tavara Varkaus Heinävesi Joensuu asema Joensuu Peltola Luumäki Vainikkala-raja

26 24 Liikenneviraston väylätietoja 4/2010 Varkaus Kommila Varkaus Kommila Huutokoski Savonlinna Savonlinna Savonlinna Parikkala Savonlinna Pääskylahti Kerimäki Punkaharju Siilinjärvi Viinijärvi Tampere Jyväskylä Jyväskylä Orivesi Seinäjoki Vilppula Ähtäri Alavus Vilppula Mänttä Vilppula Haapamäki Jyväskylä Keuruu Jyväskylä Jyväskylä Pieksämäki Jyväskylä Pieksämäki asema Pieksämäki Temu Pieksämäki lajittelu Pieksämäki tavara Jyväskylä Äänekoski Jyväskylä Äänekoski Haapajärvi Haapajärvi Iisalmi Ylivieska Pyhäsalmi Haapajärvi Pyhäkumpu erkanemisvaihde Pyhäkumpu Oulu Laurila Oulu tavara Laurila Tornio-raja Tornio Kolari Pello Laurila Kemijärvi Rovaniemi Kemijärvi Kemijärvi Kelloselkä Kemijärvi Salla Kelloselkä Oulu Kontiomäki Paltamo Oulu tavara Kontiomäki Ämmänsaari Hyrynsalmi Pesiökylä Ämmänsaari Kontiomäki Vartius-raja

27 Liikenneviraston väylätietoja 4/ Yliraskaiden vaunujen kuljetus Vaunu, jonka akselipaino ylittää kohdan 3.3 taulukossa eri rataosuuksille ilmoitetun suurimman akselipainon, on yliraskas kyseiselle rataosuudelle. Ehdot itäisen yhdysliikenteen vaunujen kuljettamisesta yli 225 kn akselipainoilla on esitetty kohdissa Vaunun kuormataulukon kuormaa ei saa tarkoituksellisesti ylittää. Liikakuorma on purettava ensimmäisellä mahdollisella liikennepaikalla, jos kuorman paino on enemmän kuin 5 % sallittua kuormaa suurempi vaunun suurimman akselipainon ollessa 225 kn ja enemmän kuin 2 % sallittua kuormaa suurempi vaunun suurimman akselipainon ollessa 250 kn. Yliraskaat vaunut on kuljetettava erikoiskuljetuksia koskevien määräysten mukaisesti. Vaunun pyöräkerrat ja telien muu rakenne on tarkastettava ennen kuljetusta. Yliraskaiden vaunujen tilapäinen kuljettaminen tulee kysymykseen satunnaisen tarpeen esiintyessä. Tilapäisestä yliraskaasta kuljetuksesta on ilmoitettava radan kunnossapitäjälle radan päällysrakenteen kunnon tarkkailemiseksi Kotimaisten ja läntisen yhdysliikenteen vaunujen kuljettaminen ylikuormassa Vaunun suurimman akselipainon ollessa 225 kn saa yksittäiset ylikuormassa olevat vaunut kuljettaa enintään seuraavin nopeuksin: Päällysrakenneluokka Akselipaino enintään Nopeus km/h kn A B B C1, C2, D Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla C- ja D-päällysrakenneluokan rataosuudella, jolla on sallittu liikennöinti enintään 250 kn akselipainolla Suurin akselipaino on 245 kn. Yksittäisiä yli 225 kn mutta enintään 245 kn akselipainon itäisen yhdysliikenteen vaunuja voidaan kuljettaa yli 225 kn akselipainoille määrätyllä nopeudella. Suurin nopeus on 60 km/h. 13 A-päällysrakenneluokkaan kuuluvilla radoilla ja sivuraiteilla saadaan ainoastaan tilapäisesti kuljettaa nopeudella 20 km/h yksittäisiä yliraskaita vaunuja, joiden akselipaino on yli 200 kn, mutta enintään 225 kn. A-päällysrakenneluokkaan kuuluvilla radoilla ja sivuraiteilla on liikennöiminen yli 225 kn akselipainolla kielletty.

28 26 Liikenneviraston väylätietoja 4/ Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla C- ja D-päällysrakenneluokan rataosuudella, jolla on sallittu liikennöinti enintään 225 kn akselipainolla a) Akselipaino yli 225 kn, mutta enintään 235 kn Suurin nopeus on 60 km/h. Suurin akselipaino on 235 kn. Yksittäisiä yli 225 kn mutta enintään 235 kn akselipainon itäisen yhdysliikenteen vaunuja voidaan kuljettaa enintään 225 kn akselipainoille määrätyllä nopeudella. b) Akselipaino yli 235 kn Mikäli itäisen yhdysliikenteen vaunun akselipaino on yli 235 kn, kuljetusluvan alla luetelluille rataosille enintään 245 kn akselipainoon saakka antaa Liikenneviraston Rataliikennekeskus. Muille rataosille lupaa on haettava Liikenneviraston Väylätekniikkaosastolta. Vaunut on kuljetettava erikoiskuljetuksena luvassa määrätyllä nopeudella. Kerava Sköldvik Tampere Seinäjoki Lielahti Kokemäki Kokemäki Harjavalta Kokemäki Rauma Seinäjoki Oulu Kokkola Ykspihlaja Tuomioja Raahe Raahe Rautaruukki Riihimäki Hakosilta Kouvola Kotka Kotka Hovinsaari Kotka Mussalo Juurikorpi Hamina Luumäki Joensuu Imatra tavara Imatrankoski-raja Niirala-raja Säkäniemi Joensuu Uimaharju Kouvola Pieksämäki Pieksämäki Kontiomäki Pieksämäki Joensuu Siilinjärvi Viinijärvi Iisalmi Ylivieska Oulu Laurila Laurila Tornio Tornio Röyttä Oulu Kontiomäki Kontiomäki Vartius-raja

29 Liikenneviraston väylätietoja 4/ Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla B- päällysrakenneluokan rataosuudella Yksittäisiä itäisen yhdysliikenteen vaunuja voidaan tilapäisesti kuljettaa erikoiskuljetuksena enintään 235 kn akselipainoilla B1-päällysrakenneluokan rataosuudella nopeudella 35 km/h ja B2-päällysrakenneluokan rataosuudella nopeudella 50 km/h. Lupaa on haettava Liikenneviraston Rataliikennekeskukselta Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla K30- ja K33-kiskopainon raiteilla ja vaihteissa Liikennöiminen itäisen yhdysliikenteen vaunuilla yli 225 kn akselipainolla on kielletty K30- ja K33-kiskopainon raiteilla ja vaihteissa. 3.6 Nopeuden riippuvuus liikkuvasta kalustosta Vetokaluston ja moottorivaunujen suurimmat sallitut nopeudet Sarja A 14 B1 B2 C1 C2 D \Päällysrakenneluokka Dv ,16 Dv Dr14, lisäpainoin Dr Dr Dr Dr Sr Sr Moottorivaunut Sm1, Sm Sm Sm Dm A-päällysrakenneluokkaan kuuluvat raiteet, ks Kaarteissa, joiden säde on alle 600 m, on suurin nopeus 40 km/h. Rataosalla Äänekoski Haapajärvi suurin nopeus on 60 km/h. 16 K30-vaihteiden poikkeavassa raiteessa 20 km/h. 17 Hinattaessa 80 km/h. 18 Ilman vaunuja joko yksinään tai monikäytössä 135 km/h 19 Ilman vaunuja 160 km/h. Monikäytössä 160 km/h.

30 28 Liikenneviraston väylätietoja 4/ Pienveturit ja rata-autot (Suluissa hinausnopeus, mikäli se poikkeaa suurimmasta sallitusta nopeudesta omalla voimalla liikuttaessa) Sarja \ Päällysrakenneluokka A 14 B1 B2 C1, C2 ja D Tve1 30 (60) 30 (80) 30 (80) 30 (80) Tve2 45 (60) 45 (80) 45 (80) 45 (80) Tve Tve5 20 (50) 20 (50) 20 (50) 20 (50) Tka (80) 60 (80) 60 (80) Tka7, nrot , Tka7, lumiauralla nrot (80) (80) (80) Tka7, nrot Tka7, lumiauralla nrot (80) (80) (80) Tka7, hitsauskontilla nrot , Tka Tka9 nro Otso4 nro Työkoneiden suurimmat sallitut nopeudet omalla konevoimalla ajettaessa (suluissa hinausnopeus, mikäli työkone saadaan liittää junaan ja hinausnopeus poikkeaa edellä mainitusta) Sarja \ Päällysrakenneluokka A B1 B2 C1, C2, D Radantarkastusvaunut Et nro Ttr1 nro Lumiharjakoneet Tlh nro Lumiaurat Tla Kiskonhöyläyskoneet Tkh nro Raiteenvaihtokoneet Trk nro (50) 20 (80) 20 (100) Sepeliaurat Tsl nrot 880, 882, 884, 885, Tsl nro Tsl nro Tsl nro Tsl nro Suurin aurausnopeus on määritetty työkoneenkuljettajan käsikirjassa. 21 Hinaus valmistajan ohjeiden mukaisesti. 22 A-päällysrakenneluokkaan kuuluvilla sivuraiteilla 20 km/h. 23 Mittaajana toimivan ratateknisen asiantuntijan ja paikallisen kunnossapitäjän edustajan harkinnan mukaan sama kuin ko. rataosan suurin sallittu nopeus. 24 Pyörän halkaisija enintään 790 mm, mikä edellyttää varovaista kulkua risteysvaihteissa.

31 Liikenneviraston väylätietoja 4/ Sarja \ Päällysrakenneluokka A B1 B2 C1, C2, D Sepelinpuhdistuskoneet Tsp nrot 891, Tsp nro Monitoimityökoneet Ttm1 nro Raiteentukemiskoneet Ttk1 24 nrot , 821, 823, 831, Ttk1 24 nrot (50) (50) (50) (50) 26 Ttk1 24 nrot 822, (80) 50 (80) 50 (80) Ttk1 24 nro (90) 85 (90) 85 (90) Ttk1 24 nrot 832, Ttk1 nro Ttk1 24 nro Ttk1 nro Ttk1 nro Vaihteentukemiskoneet Ttk2 nrot 841, 844, Ttk2 nro Ttk2 nrot 850, (100) Ttk2 nrot (80) 50 (80) 50 (80) Ttk2 nro (100) Ttk2 nro (100) Ttk2 nro (100) Ttk2 nro Tukikerroksen tiivistyskoneet Ttk3 nrot 862, Tukemiskoneet Ttk4 nro Sähköratojen huolto- ja tarkastusvaunut Tta nrot 1, Tta nro Tte nrot Tte nrot 91201, Ttv nrot 6, 9, 12, Raidenosturit Tnk4 nrot 982, (20) 15 (50) 15 (60) 15 (60) Tnk4 nro (50) 15 (60) 15 (60) 15 (60) Tnk4 nrot (60) 15 (60) 15 (60) 15 (60) Tnk4 nro (20) 15 (50) 15 (60) (60) 31 Johdonvetokoneet Tnv-sr nrot , (40) 40 (60) 40 (80) 40 (100) 25 Apuvaunun max. akselipainolla 160 kn (16 t). 26 Vaihteissa 15 km/h. 27 A-rataluokkaan kuuluvilla ratapihojen sivuraiteilla enintään 20 km/h 28 A-rataluokkaan kuuluvilla ratapihojen sivuraiteilla enintään 20 km/h. 29 Suurin hyväksytty hinausnopeus on 80 km/h. 30 Risteysvaihteissa 5 km/h pienen pyöränhalkaisijan (440 mm) takia. 31 Hinausnopeus 80 km/h, kun siirrettävä vastapaino on sijoitettu nosturin liitevaunuun.

32 30 Liikenneviraston väylätietoja 4/ Museovetokaluston suurimmat sallitut nopeudet (suluissa hinausnopeus, mikäli se poikkeaa suurimmasta sallitusta nopeudesta omalla voimalla liikuttaessa) Sarja \ Päällysrakenneluokka A 32 B1 B2 C1, C2, D Dr Dr Dv (80) 75 (80) 75 (80) Dv Hr Hv Pr Tk Tr Vr Rau Dm Dm Vetokaluston käyttö A-päällysrakenneluokkaan kuuluvilla raiteilla Dr- ja Sr-sarjojen veturit eivät saa liikennöidä A-päällysrakenneluokkaan kuuluvilla raiteilla junaliikenteessä. Dr- ja Sr-sarjojen vetureiden liikennöinti on sallittua vaihtotöissä sivuraiteilla enintään nopeudella 20 km/h. Muu vetokalusto saa liikennöidä A-päällysrakenneluokkaan kuuluvilla radoilla enintään nopeudella 50 km/h. 32 A-päällysrakenneluokkaan kuuluvat sivuradat ja ratapihojen sivuraiteet, ks. kohta Liikennöinti sallittu vain sivuraiteilla. 34 Rataosilla Orivesi Haapamäki ja Haapamäki Jyväskylä 80 km/h. 35 Ilman vaunuja joko yksinään tai monikäytössä 100 km/h. 36 Yksinään 25 km/h.

33 Liikenneviraston väylätietoja 4/ Tärinästä johtuvat nopeusrajoitukset Seuraavissa kohteissa on asetettu radan ympäristöön aiheuttaman tärinän takia rajoituksia: Rataosa Kohde km-väli Nopeusrajoitus Helsinki Riihimäki Jokela > 3000 tonnin junat 40 km/h Kerava Sköldvik Kerava > 3000 tonnin junat 40 km/h Kerava Sköldvik Nikkilä kaikki junat 40 km/h Toijala Turku Loimaa > 3000 tonnin junat 40 km/h Toijala Turku Turku > 3000 tonnin junat 40 km/h Seinäjoki Kaskinen Kurikka kaikki junat 40 km/h Seinäjoki Oulu Liminka > 3000 tonnin junat 50 km/h Seinäjoki Oulu Kempele > 3000 tonnin junat 50 km/h Riihimäki Kouvola Hollola > 3000 tonnin junat 40 km/h Riihimäki Kouvola Lahti > 3000 tonnin junat 40 km/h Riihimäki Kouvola Koria > 3000 tonnin junat 30 km/h Kouvola Kotka Myllykoski > 3000 tonnin junat 40 km/h Oulu Kontiomäki Oulu > 3000 tonnin junat 45 km/h Oulu Kontiomäki Muhos > 3000 tonnin junat 60 km/h Kerava Lahti Järvenpää > 3000 tonnin tavarajunat 40 km/h Joensuu Viinijärvi Joensuu > 3000 tonnin tavarajunat 40 km/h

34 32 Liikenneviraston väylätietoja 4/ Rajoitukset tunneleissa Suurimmat nopeudet tietyissä tunneleissa Seuraavissa tunneleissa on liikennöinnin aiheuttaman painevaikutuksen takia liikennöintirajoituksia, kun junassa on yksikin taulukossa mainitun kaltainen vaunu: Tunneli km-väli Suurin nopeus [km/h] 1-kerrosvaunuja 2-kerrosvaunuja Sm3 Helsinki Karjaa Lillgård Riddarbacken Karjaa Salo Bäljars Köpskog Åminne Högbacka Kaivosmäki Haukkamäki Harmaamäki Lemunmäki Märjänmäki Lavianmäki Tottola Salo Turku Halikko Pepallonmäki Orivesi Jyväskylä Keljonkangas II Liikennerajoitukset tunneleissa Rataosalla Kerava Vuosaari Savion ja Labbackan tunnelit: Matkustajien ja muiden henkilöiden kuljettaminen tunnelissa junissa, vaihtotyössä ja kunnossapitokoneissa on kielletty.

35 Liikenneviraston väylätietoja 4/ Kuormaulottumarajoitetut sillat Silloista johtuva kuormaulottumarajoitus, katso kohta Painorajoitetut sillat Kyrönsalmen silta rataosalla Savonlinna Parikkala: Liikennöiminen on kielletty liikkuvalla kalustolla, jonka akselipaino on yli 225 kn. Suurin sallittu nopeus sillalla on 20 km/h. Seinäjoen, Kyrönjoen, Nenätönjoen, Kainastonjoen, Teuvanjoen, Närpiönjoen ja Kaskistensalmen sillat rataosalla Seinäjoki Kaskinen: Liikennöiminen on kielletty liikkuvalla kalustolla, jonka akselipaino on yli 225 kn. Suurin sallittu nopeus Nenätönjoen, Kainastonjoen, Teuvanjoen, Närpiönjoen ja Kaskistensalmen silloilla on 60 km/h sekä Seinäjoen ja Kyrönjoen silloilla 50 km/h, ellei muutoin erikseen määrätä pienempää nopeutta. Mainittuja akselipainoja ei saa ylittää, vaan liikakuorma on purettava toteamisliikennepaikalla. Mainituilla silloilla saa kuljettaa 6- tai 8-akselisia vaunuja vain erikoiskuljetuksina kuljetusluvassa määrätyillä ehdoilla Avattavat sillat Avattavat sillat ja niiden suurimmat nopeudet: Silta Rataosa Suurin nopeus km/h Pohjan silta Karjaa Hanko 50 Kyrönsalmen silta Savonlinna Parikkala Pirttiniemen silta Pieksämäki Joensuu Taipaleen kanavan silta Pieksämäki Joensuu 30 Pielisjoen silta Pieksämäki Joensuu, 50 Joensuu Nurmes Päivärannan silta Pieksämäki Kontiomäki 60 Uimasalmen silta Joensuu Nurmes 60 Tahkoluodon silta Mäntyluoto Tahkoluoto ks kohta Silta ja kiskonjatkokset voidaan lukita, jolloin sallittu nopeus on 60 km/h.

36 34 Liikenneviraston väylätietoja 4/ Radan kunnosta aiheutuvat nopeusrajoitukset Seuraavat rajoitukset ovat voimassa toistaiseksi: Rataosa km-väli Rajoitus km/h Paikan kuvaus Kouvola Joensuu tavarajunat 80 matkustajajunat Saimaan kanavan ratasilta Seinäjoki Kaskinen Seinäjoen ratasilta Seinäjoki Kaskinen Kyrönjoen ratasilta Seinäjoki Kaskinen Päällysrakenteen kunto Pieksämäki Joensuu Pehmeikköalue Oulu Laurila Ratageometria Haapamäki Jyväskylä Pengerpainuma Seinäjoki Ruha Kaksoisraiteen rakentamistyöt Tampere Seinäjoki Tampere Seinäjoki Pohjanvahvistus Tampere Seinäjoki Pohjanvahvistus Tampere Seinäjoki Pohjanvahvistus Tampere Seinäjoki Pohjanvahvistus Tampere Seinäjoki Pohjanvahvistus itäinen raide Tampere Seinäjoki läntinen raide Tampere Seinäjoki läntinen raide Tampere Seinäjoki itäinen raide Tampere Seinäjoki itäinen raide Tampere Seinäjoki itäinen raide Lielahti Kokemäki Siuronkosken ratasilta Lielahti Kokemäki Putajankosken silta Simo Kemi Ouluntien tasoristeys Jämsänkoski- Jyväskylä Lahdenvuoren tunneli, päällysrakenteen heikko kunto Jämsänkoski- Jyväskylä Paasivuoren tunneli, päällysrakenteen heikko kunto Kokkola Ylivieska Vetelinjoen sillan kunto Ylivieska Oulu Siikajoen ratasillan perustukset Joensuu Ilomantsi tyhjät tavarajunat Radan kunto 40 täydet tavarajunat Pieksämäki Varkaus Pehmeikkö

37 Liikenneviraston väylätietoja 4/ Vauhtinousut Juna, jonka suurin sallittu nopeus on enintään 70 km/h, saa ylittää junakohtaisen nopeutensa 10 km/h:lla seuraavilla ns. vauhtinousualueilla: Taavetin mäki suunnassa Lä Kvl: km 244,0 234,0 Sitikkalan mäki suunnassa Kvl Lh: km 169,0 161,5 Vauhtinousualueelle osuvaa, vauhtinousun nopeutta pienempää tilapäistä nopeusrajoitusta tulee kuitenkin noudattaa.

38 36 Liikenneviraston väylätietoja 4/ Rataverkon tekniset järjestelmät 4.1 Suojastetut radat Helsinki asema Turku satama Huopalahti Vantaankoski Hyvinkää (Hanko) Helsinki asema Riihimäki asema Kytömaa Hakosilta Kerava Sköldvik Riihimäki asema Tampere asema Toijala Turku tavara Tampere asema Seinäjoki asema Lielahti Kokemäki Kokemäki Mäntyluoto Kokemäki Rauma Seinäjoki asema Oulu asema Tuomioja Raahe raiteet 001 ja 002 Riihimäki asema Kouvola asema Kouvola Kymi raide 002 (Kotka) Juurikorpi (Hamina) Kouvola Imatra tavara raiteet (Joensuu) Luumäki Vainikkala Kouvola asema Pieksämäki asema Pieksämäki asema Kuopio asema Iisalmi Tampere Järvensivu Jyväskylä Jyväskylä Pieksämäki asema Oulu asema Laurila Laurila Tornio raiteet 721, 722, 732, 741 ja 742 Oulu Nokela (Kontiomäki) Säkäniemi (Niirala) Turku asema Uusikaupunki Kerava Vuosaari Kaksi- tai useampiraiteiset molempiin suuntiin suojastetut rataosuudet: Helsinki asema Kirkkonummi Huopalahti Vantaankoski Helsinki asema Lielahti Kytömaa Hakosilta Pohjois-Louko Seinäjoki asema Riihimäki asema Luumäki Tampere Järvensivu Orivesi Suojastetut rataosuudet ja rataosuudet, joille suojastus on rakenteilla, on lisäksi esitetty kuvassa Vasemman puoleisen raiteen käyttämisestä ilmoittaminen Seuraavilla rataosuuksilla on vasemman puoleisen raiteen käyttämisestä ilmoitettava kuljettajalle ennakkoilmoituksessa tai Jt-ilmoituksella. Ilmoituksessa on kuljettajalle aina ilmoitettava, mihin asti vasemman puoleista raidetta liikkuvalla junalla on lupa ajaa. Kouvola Juurikorpi

39 Liikenneviraston väylätietoja 4/ Suojastettu rataosa ( ) = liikennepaikka ei kuulu suojastettuun rataan Kolari Ei liikennöintiä Yksityinen rata Museorata Oulu (Kontiomäki) Murtomäki Kuopio Parkano (Niirala) Mäntyluoto Pori Rauma Tampere Luumäki Kouvola Naantali Vuosaari Kuva 4. Suojastetut radat

40 38 Liikenneviraston väylätietoja 4/ Kauko-ohjatut radat (Helsinki) Turku satama Huopalahti Vantaankoski Hyvinkää (Hanko) (Helsinki) Riihimäki Kytömaa Hakosilta Kerava Sköldvik Riihimäki (Tampere) Toijala Turku (Tampere) (Seinäjoki) Lielahti Kokemäki Kokemäki Mäntyluoto Kokemäki Rauma (Seinäjoki) (Ylivieska) (Oulu) Tuomioja Raahe Riihimäki (Kouvola) Juurikorpi (Hamina) (Kouvola) Luumäki Luumäki (Joensuu) Luumäki (Vainikkala) (Kouvola) Pieksämäki Pieksämäki (Kuopio) Siilinjärvi raiteet 001 ja 002 (Iisalmi) Siilinjärvi Kemira (Tampere) Jyväskylä Jyväskylä Pieksämäki (Oulu) Laurila Laurila Tornio (Oulu) (Kontiomäki) Säkäniemi (Niirala) Turku Uusikaupunki Kerava Vuosaari (Inkeroinen) Kymi raide 002 (Kotka) Kauko-ohjatut rataosuudet ja rataosuudet, joille kauko-ohjaus on rakenteilla, on lisäksi esitetty kuvassa 5.

41 Liikenneviraston väylätietoja 4/ Kauko-ohjattu rataosa ( ) = liikennepaikka ei kuulu kauko-ohjattuun rataan Kolari Ei liikennöintiä Yksityinen rata Museorata (Oulu) (Kontiomäki) Murtomäki (Kuopio) Parkano (Niirala) Mäntyluoto Pori Rauma (Tampere) Luumäki (Kouvola) Naantali Vuosaari Kuva 5. Kauko-ohjatut radat

42 40 Liikenneviraston väylätietoja 4/ Sähköistetyt radat Helsinki asema Turku satama Huopalahti Vantaankoski Helsinki asema Riihimäki asema Kytömaa Hakosilta Kerava Sköldvik Riihimäki asema Tampere asema Toijala Turku tavara Tampere asema Seinäjoki asema Lielahti Kokemäki Kokemäki Pori Kokemäki Rauma Seinäjoki asema Oulu asema Oulu Nokela Oulu Oritkari Tuomioja Raahe Raahe Rautaruukki Riihimäki asema Kouvola asema Kouvola asema Kuusankoski Kouvola Kotkan satama Kotka Hovinsaari Kotka Mussalo Juurikorpi Hamina Kouvola asema Joensuu asema Luumäki Vainikkala-raja Kouvola asema Pieksämäki asema Pieksämäki asema Kontiomäki Tampere Jyväskylä Jyväskylä Pieksämäki asema Oulu asema Laurila Laurila Rovaniemi Oulu Nokela Kontiomäki Kontiomäki Vartius Kerava Vuosaari Murtomäki Talvivaara Kokkola Ykspihlaja Seinäjoki Vaasa (rakenteilla) Sähköistetyt rataosuudet on lisäksi esitetty kuvassa 6.

43 Liikenneviraston väylätietoja 4/ Sähköistetty Sähköistys rakenteilla Kolari Ei liikennöintiä Yksityinen sähköistetty rata Museorata Oulu Kontiomäki Murtomäki Kuopio Parkano Pori Tampere Kehärata Lentokenttä Kouvola Naantali Vuosaari Kuva 6. Sähköistetyt radat

44 42 Liikenneviraston väylätietoja 4/ Junakulunvalvontajärjestelmällä (JKV) varustetut radat JKV on Euroopan laajuisen tavanomaisen rautatiejärjestelmän ohjaus-, hallinta- ja merkinanto-osajärjestelmää koskevan yhteentoimivuuden teknisen eritelmän liitteen B mukainen B-luokan järjestelmä ATP-VR/RHK - Junakulunvalvonta (JKV). Seuraavat radat on varustettu JKV:lla: Helsinki asema Turku satama Huopalahti Vantaankoski Hyvinkää Hanko asema Helsinki asema Riihimäki asema Kytömaa Hakosilta Kerava Sköldvik Riihimäki asema Tampere asema Toijala Turku tavara Tampere asema Seinäjoki asema Lielahti Kokemäki Kokemäki Mäntyluoto Kokemäki Rauma Seinäjoki asema Vaasa Seinäjoki asema Oulu asema Tuomioja (Raahe) Riihimäki asema Kouvola asema Kouvola Kotka asema Paimenportti (Kotka Mussalo) Juurikorpi (Hamina) Kouvola asema Joensuu asema Luumäki (Vainikkala) Kouvola asema Pieksämäki asema Pieksämäki asema Kontiomäki Pieksämäki Joensuu asema Huutokoski Parikkala Siilinjärvi Viinijärvi Tampere Jyväskylä Orivesi Seinäjoki Haapamäki Jyväskylä Jyväskylä Pieksämäki asema Jyväskylä Äänekoski Iisalmi Ylivieska Oulu asema Laurila Laurila Tornio Tornio Kolari Laurila Kemijärvi Oulu Nokela Kontiomäki Kontiomäki Vartius Säkäniemi (Niirala) Turku Uusikaupunki Kerava Vuosaari Seinäjoki asema Kaskinen Joensuu asema Nurmes JKV-rataosuudet ja rakenteilla olevat JKV-rataosuudet on lisäksi esitetty kuvassa 7.

45 Liikenneviraston väylätietoja 4/ Junan kulunvalvontajärjestelmällä varustettu rataosa Kolari ( ) = liikennepaikka ei kuulu kulunvalvontajärjestelmän rataosaan Ei liikennöintiä Yksityinen rata Museorata Laurila Oulu Kontiomäki Murtomäki Kuopio Parkano Savonlinna Säkäniemi (Niirala) Mäntyluoto Pori Rauma Tampere Kouvola Naantali Vuosaari Kuva 7. JKV-radat

46 44 Liikenneviraston väylätietoja 4/ Radio-ohjatut rataosuudet (Seinäjoki) Vaasa (Joensuu) Nurmes (Iisalmi) Kontiomäki (Pieksämäki) (Joensuu) Huutokoski (Parikkala) (Siilinjärvi) Viinijärvi (Orivesi) (Seinäjoki) Haapamäki (Jyväskylä) (Jyväskylä) Äänekoski (Iisalmi) (Ylivieska) (Tornio) Kolari (Laurila) Kemijärvi Kontiomäki Vartius (Seinäjoki) Kaskinen Radio-ohjatut rataosuudet on lisäksi esitetty kuvassa 8.

47 Liikenneviraston väylätietoja 4/ Radio-ohjatut rataosat ( ) = liikennepaikka ei kuulu radio-ohjauksen rataosuuteen Kolari Ei liikennöintiä Yksityinen rata Museorata (Laurila) Oulu Kontiomäki Murtomäki (Seinäjoki) (Siilinjärvi) Kuopio (Pieksämäki) Säkäniemi Parkano Savonlinna Pori Tampere Kouvola Naantali Vuosaari Kuva 8. Radio-ohjatut radat

48 46 Liikenneviraston väylätietoja 4/ Sähkörata Sähkönsyöttö tapahtuu koko rataverkon sähköistetyllä osalla (ks. kohta 4.3) raiteen yläpuolella olevasta ajojohdosta siten, että jompikumpi tai molemmat kulkukiskot muodostavat paluuvirtapiirin. Sähköistyksen jännite on 25 kv +2,5 /- 6,25 kv / 50 Hz AC. Virroittimen kelkan leveyden tulee olla 1950 mm. Ratajohdon korkeus kiskon selästä on 6150 mm +350 /-550 mm. Järjestelmän nimellisvirta on 800 A. 4.7 Liikkuvan kaluston valvontalaitteet Rataverkolla sijaitsevat liikkuvan kaluston valvontalaitteet on esitetty kuvassa 9.

49 Liikenneviraston väylätietoja 4/ Joensuu Rovaniemi Kokkola Vaasa Pori Tampere Mikkeli Turku Seinäjoki Lahti Hamina Jyväskylä Kouvola Hanko Rauma Parkano Uusikaupunki Pieksämäki Oulu Kontiomäki Ylivieska Iisalmi Karjaa Parikkala Loviisa Imatra Kotka Hirvas Ylitornio Lammaskoski Holstinharju Seelanti Madekoski Tupos Paltamo Kontiomäki (Tukkeuslampi) Rajaperä Näljäneva Ylemmäinen Latukka Kapala Kuopio Viinijärvi Mulo Siikamäki Loukolampi Hukankoski Naarajärvi Talviainen Toijala Harviala Kalkku Ylöjärvi Vahojärvi Ratikylä Louko Niinimaa Ruha Kruunupyy Uimaharju Parikkala Kokemäki Loimaa Kangasala Kulju Muurame Jämsä Uusikylä Tommola Haukka Kausala Vuolinko Voikoski Utti Raippo Taavetti Myllykoski Tammisaari Ervelä Isoheikonen Rauha Kitee Kuumakäynti-ilmaisin mittausasema Virroitinvalvontakamera Ei liikennöintiä Museorata Rakenteilla Köykkäri Isokyrö Kannus Vihanti Pello Retretti Nummela Vammala Helsinki Riihimäki Hyvinkää Kerava Kirkkonummi Pasila Vantaankoski Hiekkaharju Kehärata Vuosaari Mäntsälä Helsinki Luoma Riihimäki Luoma Liminka Inkoo Vuosaari Hiekkaharju Mäntsälä Hyvinkää Harju Seinäjoki Kattilaharju Kuva 9. Liikkuvan kaluston valvontalaitteet

50 48 Liikenneviraston väylätietoja 4/ Luettelo rautatieliikennepaikoista ja liikennepaikkojen osista Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Aavasaksa Avs Tornio Kolari linjavaihde Ahvenus Ahv Lielahti Kokemäki liikennepaikka Airaksela Arl Pieksämäki Kontiomäki K liikennepaikka Aittaluoto Atl Pori Ruosniemi K linjavaihde Ajos Ajo Kemi Ajos K liikennepaikka Alapitkä Apt Pieksämäki Kontiomäki K liikennepaikka Alavus Alv Orivesi Seinäjoki K K liikennepaikka Alholma Alholmen Alh Pietarsaari Alholma K liikennepaikka Alvajärvi Avi Äänekoski Haapajärvi K linjavaihde Arola Aro Kontiomäki Vartius-raja K liikennepaikka Dragsvik Dra Karjaa Hanko K liikennepaikka Dynamiittivaihde Dmv Karjaa Hanko K linjavaihde Elijärvi Eli Lautiosaari Elijärvi K liikennepaikka Eläinpuisto-Zoo Epz Orivesi Seinäjoki K seisake Eno Eno Joensuu Nurmes K K liikennepaikka Ervelä Erv Helsinki Turku satama liikennepaikka Eskola Ela Seinäjoki Oulu K liikennepaikka Espoo Esbo Epo Helsinki Turku satama K liikennepaikka Esso Esso Uusikaupunki Hangonsaari K linjavaihde Haapajärvi Hpj Iisalmi Ylivieska K K liikennepaikka Haapakoski Hps Pieksämäki Kontiomäki liikennepaikka Haapamäen kyllästämö Hmk Orivesi Seinäjoki K linjavaihde Haapamäki Hpk Orivesi Seinäjoki K K liikennepaikka Haarajoki Haa Kerava Hakosilta K liikennepaikka Hakosilta Hlt Riihimäki Kouvola liikennepaikka Haksi Hax Hsi Olli Porvoo K seisake Hamina Fredrikshamn Hma Juurikorpi Hamina K liikennepaikka Hammaslahti Hsl Kouvola Joensuu K liikennepaikka Hanala Hanaböle Hna Helsinki Riihimäki liikennepaikka Hangonsaari Hgs Uusikaupunki Hangonsaari K liikennepaikka Hanhikoski Hnh Laurila Kemijärvi K linjavaihde Hankasalmi Hks Jyväskylä Pieksämäki K K liikennepaikka HANKO Han Karjaa Hanko K K osiin jaettu liikennepaikka Hanko asema 39 Hangö Hnk Karjaa Hanko K K liikennepaikan osa (HANKO) Hanko-Pohjoinen Hangö Norra Hkp Karjaa Hanko K liikennepaikan osa (HANKO) Hanko tavara Hnkt Karjaa Hanko K liikennepaikan osa (HANKO) 39 kaupallinen nimi Hanko

51 Liikenneviraston väylätietoja 4/ Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Harjavalta Hva Kokemäki Pori K K liikennepaikka Harju Hj Kouvola Pieksämäki liikennepaikka Harviala Hrv Riihimäki Tampere liikennepaikka Haukipudas Hd Oulu Laurila liikennepaikka Haukivuori Hau Kouvola Pieksämäki K K liikennepaikka HAUSJÄRVI Hjr Riihimäki Kouvola K K osiin jaettu liikennepaikka Hausjärvi tavara Has Riihimäki Kouvola K liik. paikan osa (HAUSJÄRVI) Haviseva Hvs Tampere Jyväskylä liikennepaikka Heikkilä Hek Helsinki Turku satama liikennepaikka Heinola Ha Lahti Heinola K liikennepaikka Heinoo Hno Lielahti Kokemäki liikennepaikka Heinävaara Häv Joensuu Ilomantsi K linjavaihde Heinävesi Hnv Pieksämäki Joensuu K K liikennepaikka HELSINKI Hel Helsinki Turku satama K K osiin jaettu liikennepaikka Helsinki asema 40 Helsingfors Hki Helsinki Turku satama K liik. paikan osa (HELSINKI) Helsinki Kivihaka Helsingfors Stenhagen Khk Helsinki Turku satama liik. paikan osa (HELSINKI) Herrala Hr Riihimäki Kouvola K seisake Hiekkaharju Sandkulla Hkh Helsinki Riihimäki K seisake Hiirola Hir Kouvola Pieksämäki liikennepaikka Hikiä Hk Riihimäki Kouvola K seisake Hillosensalmi Hls Kouvola Pieksämäki liikennepaikka Hinthaara Hindhår Hh Olli Porvoo K seisake Hirvineva Hvn Seinäjoki Oulu liikennepaikka Humppila Hp Toijala Turku K K liikennepaikka Huopalahti Hoplax Hpl Helsinki Turku satama K liikennepaikka Huutokoski Hko Pieksämäki Joensuu liikennepaikka Hyrynsalmi Hys Kontiomäki Ämmänsaari K liikennepaikka Hyvinkää Hyvinge Hy Helsinki Riihimäki K K liikennepaikka Hämeenlinna Tavastehus Hl Riihimäki Tampere K K liikennepaikka Härmä Hm Seinäjoki Oulu K liikennepaikka Höljäkkä Höl Joensuu Nurmes K K seisake Ii Ii Oulu Laurila liikennepaikka Iisalmen teollisuuskylä Itk Iisalmi Ylivieska K linjavaihde Iisalmen teollisuusraiteet Keveli Itr Pieksämäki Kontiomäki K linjavaihde Iisalmi Idensalmi Ilm Pieksämäki Kontiomäki K K liikennepaikka Iisvesi Isv Suonenjoki Iisvesi K liikennepaikka Iittala Ita Riihimäki Tampere K seisake 40 kaupallinen nimi Helsinki päärautatieasema

52 50 Liikenneviraston väylätietoja 4/2010 Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Ilmala asema Ila Helsinki Turku satama K liik. paikan osa (HELSINKI) Ilmala ratapiha Ilr Helsinki Riihimäki liik. paikan osa (HELSINKI) Ilomantsi Ilomants Ilo Joensuu Ilomantsi K liikennepaikka IMATRA Ima Kouvola Joensuu K K osiin jaettu liikennepaikka Imatra asema Imr Kouvola Joensuu K liikennepaikan osa (IMATRA) Imatra tavara Imt Kouvola Joensuu K liikennepaikan osa (IMATRA) Imatrankoski Imk Imatra tavara Imatrankoski-raja Imatrankoski-raja Imkr Imatra tavara Imatrankoski-raja K liikennepaikan osa (IMATRA) K liikennepaikka Inha In Orivesi Seinäjoki K linjavaihde Inkeroinen Ikr Kouvola Kotka K K liikennepaikka Inkoo Ingå Iko Helsinki Turku satama K liikennepaikka Isokangas Isg Niinisalo Parkano Kihniö linjavaihde Isokylä Ikä Kemijärvi Kelloselkä K liikennepaikka Isokyrö Storkyro Iky Seinäjoki Vaasa K K liikennepaikka Jalasjärvi Jal Tampere Seinäjoki liikennepaikka Jepua Jeppo Jpa Seinäjoki Oulu liikennepaikka JOENSUU Joe Kouvola Joensuu K K osiin jaettu liikennepaikka Joensuu asema Jns Kouvola Joensuu K liik. paikan osa (JOENSUU) Joensuu Peltola Plt Kouvola Joensuu K liik. paikan osa (JOENSUU) Joensuu Sulkulahti Sul Kouvola Joensuu K liik. paikan osa (JOENSUU) Jokela Jk Helsinki Riihimäki K liikennepaikka Joroinen Jorois Jor Huutokoski Savonlinna K linjavaihde Jorvas Jrs Helsinki Turku satama K seisake Joutseno Jts Kouvola Joensuu K K liikennepaikka Joutsijärvi Jsj Kemijärvi Kelloselkä K liikennepaikka Juankoski Jki Siilinjärvi Viinijärvi K liikennepaikka Jutila Jut Riihimäki Kouvola liikennepaikka Juupajoki Jj Orivesi Seinäjoki K seisake Juurikorpi Jri Kouvola Kotka liikennepaikka Jyränkö Jyr Lahti Heinola K linjavaihde Jyväskylä Jy Tampere Jyväskylä K K liikennepaikka Jämsä Jäs Tampere Jyväskylä K K liikennepaikka Jämsänkoski Jsk Tampere Jyväskylä K liikennepaikka 41 kaupallinen nimi Ilmala 42 kaupallinen nimi Imatra 43 kaupallinen nimi Joensuu

53 Liikenneviraston väylätietoja 4/ Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Järvelä Jr Riihimäki Kouvola K K liikennepaikka JÄRVENPÄÄ Jvp Helsinki Riihimäki K K osiin jaettu liikennepaikka Järvenpää asema 44 Träskända Jp Helsinki Riihimäki K liik. paikan osa (JÄRVENPÄÄ) Kaipiainen Kpa Kouvola Joensuu K liikennepaikka Kaipola Kla Jämsä Kaipola K liikennepaikka Kairokoski Kko Niinisalo Parkano Kihniö K linjavaihde Kaitjärvi Kjr Kouvola Joensuu liikennepaikka Kajaani Kajana Kaj Pieksämäki Kontiomäki K K liikennepaikka Kaleton Ktn Haapamäki Jyväskylä K linjavaihde Kalkku Kau Lielahti Kokemäki K liikennepaikka Kalliovarasto Kao Pieksämäki Kontiomäki linjavaihde Kallislahti Kll Huutokoski Savonlinna K linjavaihde Kalvitsa Ksa Kouvola Pieksämäki K liikennepaikka Kangas Kgs Seinäjoki Oulu liikennepaikka Kannelmäki Gamlas Kan Huopalahti Vantaankoski K liikennepaikka Kannonkoski Ksi Äänekoski Haapajärvi K liikennepaikka Kannus Kns Seinäjoki Oulu K liikennepaikka Karhejärvi Krr Tampere Seinäjoki liikennepaikka Karhukangas Khg Seinäjoki Oulu liikennepaikka Karjaa Karis Kr Hyvinkää Karjaa K K liikennepaikka Karkku Kru Lielahti Kokemäki K liikennepaikka Karviainen Kar Toijala Turku liikennepaikka Kaskinen Kaskö Ksk Seinäjoki Kaskinen K liikennepaikka Kattilaharju Kth Kouvola Joensuu liikennepaikka Kauhajoki Kji Seinäjoki Kaskinen liikennepaikka Kauhava Kha Seinäjoki Oulu K K liikennepaikka KAUKLAHTI Kal Helsinki Turku satama K osiin jaettu liikennepaikka Kauklahti asema 45 Köklax Klh Helsinki Turku satama K liik. paikan osa (KAUKLAHTI) Kaulinranta Klr Tornio Kolari liikennepaikka Kauniainen Grankulla Kni Helsinki Turku satama K K liikennepaikka Kauppilanmäki Kpl Pieksämäki Kontiomäki K liikennepaikka Kausala Ka Riihimäki Kouvola K seisake Kauttua Ktu Kiukainen Säkylä K linjavaihde Keitelepohja Ktp Äänekoski Haapajärvi K liikennepaikka Kekomäki Kek Riihimäki Kouvola liikennepaikka Kelkkamäki Klk Jyväskylä Pieksämäki linjavaihde Kelloselkä Kls Kemijärvi Kelloselkä K liikennepaikka Kemi Kem Oulu Laurila K K liikennepaikka Kemijärvi Kjä Laurila Kemijärvi K K liikennepaikka Kemira Ker Siilinjärvi Viinijärvi K liikennepaikka 44 kaupallinen nimi Järvenpää 45 kaupallinen nimi Kauklahti

54 52 Liikenneviraston väylätietoja 4/2010 Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Kempele Kml Seinäjoki Oulu liikennepaikka Kera Kea Helsinki Turku satama K seisake KERAVA Kev Helsinki Riihimäki K osiin jaettu liikennepaikka Kerava asema 46 Kervo Ke Helsinki Riihimäki K liikennepaikan osa (KERAVA) Kerimäki Kiä Savonlinna Parikkala K K liikennepaikka Kesälahti Kti Kouvola Joensuu K K liikennepaikka Keuruu Keu Haapamäki Jyväskylä K K liikennepaikka Kihniö Kiö Niinisalo Parkano Kihniö K liikennepaikka Kiiala Kiala Kia Olli Porvoo K seisake Kilo Kil Helsinki Turku satama K seisake Kilpua Kua Seinäjoki Oulu liikennepaikka Kinahmi Knh Siilinjärvi Viinijärvi linjavaihde Kinni Kii Kouvola Pieksämäki liikennepaikka Kirjola Kij Kouvola Joensuu K linjavaihde Kirkkonummi Kyrkslätt Kkn Helsinki Turku satama K liikennepaikka Kirkniemi Gerknäs Krn Hyvinkää Karjaa K liikennepaikka Kitee Kit Kouvola Joensuu K K liikennepaikka Kiukainen Kn Kokemäki Rauma liikennepaikka Kiuruvesi Krv Iisalmi Ylivieska K K liikennepaikka Kivesjärvi Kvj Oulu Kontiomäki liikennepaikka Kohtavaara Koh Joensuu Nurmes K seisake Koivu Kvu Laurila Kemijärvi K liikennepaikka Koivuhovi Björkgård Kvh Helsinki Turku satama K seisake Koivukylä Björkby Kvy Helsinki Riihimäki K seisake Kokemäki Kumo Kki Lielahti Kokemäki K K liikennepaikka Kokkola Karleby Kok Seinäjoki Oulu K K liikennepaikka Kolari Kli Tornio Kolari K K liikennepaikka Kolho Klo Orivesi Seinäjoki K K seisake Kolppi Kållby Kpi Seinäjoki Oulu liikennepaikka Kommila Kmm Varkaus Kommila K liikennepaikka Komu Kom Iisalmi Ylivieska linjavaihde Kontiolahti Khi Joensuu Nurmes K liikennepaikka Kontiomäki Kon Pieksämäki Kontiomäki K K liikennepaikka Koppnäs Kop Karjaa Hanko linjavaihde Koria Kra Riihimäki Kouvola K seisake Korkeakoski Kas Orivesi Seinäjoki K liikennepaikka Korso Krs Helsinki Riihimäki K seisake Korvensuo Ksu Kerava Hakosilta liikennepaikka Koskenkorva Kos Seinäjoki Kaskinen K liikennepaikka KOTKA Kot Kouvola Kotka K K osiin jaettu liikennepaikka 46 kaupallinen nimi Kerava

55 Liikenneviraston väylätietoja 4/ Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Kotka asema Kta Kouvola Kotka K liikennepaikan osa (KOTKA) Kotka Hovinsaari Hos Kouvola Kotka K liikennepaikan osa (KOTKA) Kotka Mussalo Mss Kotka Hovinsaari Kotka Mussalo K liikennepaikan osa (KOTKA) Kotka tavara Ktt Kouvola Kotka K liikennepaikan osa (KOTKA) Kotkan satama Kts Kouvola Kotka K K liikennepaikan osa (KOTKA) KOUVOLA Kvl Riihimäki Kouvola K K osiin jaettu liikennepaikka Kouvola asema Kv Riihimäki Kouvola K liik. paikan osa (KOUVOLA) Kouvola lajittelu Kvla Riihimäki Kouvola K liik. paikan osa (KOUVOLA) Kouvola Oikoraide Oik Kouvola Kotka liik. paikan osa (KOUVOLA) Kouvola tavara Kvt Riihimäki Kouvola K liik. paikan osa (KOUVOLA) Kovjoki Koi Seinäjoki Oulu liikennepaikka Kruunupyy Kronoby Kpy Seinäjoki Oulu K liikennepaikka Kuivasjärvi Kis Tampere Seinäjoki liikennepaikka Kullasvaara Kuv Kouvola Joensuu liik. paikan osa (KOUVOLA) KUOPIO Kpo Pieksämäki Kontiomäki K K osiin jaettu liikennepaikka Kuopio asema Kuo Pieksämäki Kontiomäki K liikennepaikan osa (KUOPIO) Kuopio tavara Kuot Pieksämäki Kontiomäki K liikennepaikan osa (KUOPIO) Kupittaa Kuppis Kut Helsinki Turku satama K liikennepaikan osa (TURKU) Kurkimäki Krm Pieksämäki Kontiomäki K liikennepaikka Kursu Kuu Kemijärvi Kelloselkä K liikennepaikka Kuurila Ku Riihimäki Tampere liikennepaikka Kuusankoski Kuk Kouvola Kuusankoski K liikennepaikka Kylänlahti Kyn Joensuu Nurmes K seisake Kymi Kymmene Ky Kouvola Kotka K liikennepaikka Kyminlinna Kln Kouvola Kotka K seisake Kyrö Kö Toijala Turku K liikennepaikka Kyrölä Krö Helsinki Riihimäki K seisake Kytömaa Kyt Helsinki Riihimäki liikennepaikan osa (KERAVA) Kälviä Kelviå Klv Seinäjoki Oulu liikennepaikka 47 kaupallinen nimi Kotka 48 kaupallinen nimi Kouvola 49 kaupallinen nimi Kuopio

56 54 Liikenneviraston väylätietoja 4/2010 Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Käpylä Kottby Käp Helsinki Riihimäki K liik. paikan osa (HELSINKI) Köykkäri Kök Seinäjoki Oulu liikennepaikka Lahdenperä Lpr Tampere Jyväskylä liikennepaikka Lahnaslampi Lhn Vuokatti Lahnaslampi K liikennepaikka Lahti Lahtis Lh Riihimäki Kouvola K K liikennepaikka Laihia Laihela Lai Seinäjoki Vaasa K K liikennepaikka Lakiala Lak Tampere Seinäjoki liikennepaikka Lamminkoski Lmk Tampere Seinäjoki liikennepaikka Lamminniemi Lam Kajaani Lamminniemi K liikennepaikka Lapinjärvi Lappträsk Lpj Lahti Loviisan satama K liikennepaikka Lapinlahti Lna Pieksämäki Kontiomäki K K liikennepaikka Lapinneva Lpn Niinisalo Parkano Kihniö linjavaihde Lappeenranta Villmanstrand Lr Kouvola Joensuu K K liikennepaikka Lappila Laa Riihimäki Kouvola K seisake Lappohja Lappvik Lpo Karjaa Hanko K K liikennepaikka Lapua Lappo Lpa Seinäjoki Oulu K K liikennepaikka Larvakytö Lyö Tampere Seinäjoki liikennepaikka Laukaa Lau Jyväskylä Äänekoski liikennepaikka Laurila Lla Oulu Laurila liikennepaikka Lauritsala Lrs Kouvola Joensuu K liikennepaikka Lautiosaari Li Oulu Laurila liikennepaikka Lelkola Lkl Kouvola Pieksämäki liikennepaikka Lempäälä Lpä Riihimäki Tampere K liikennepaikka Leppäkoski Lk Riihimäki Tampere liikennepaikka Leppävaara Alberga Lpv Helsinki Turku satama K liikennepaikka Leteensuo Lts Riihimäki Tampere liikennepaikka Lieksa Lis Joensuu Nurmes K K liikennepaikka Lieksan teollisuuskylä Ltk Lieksa Pankakoski K linjavaihde Lielahti Llh Tampere Seinäjoki K liikennepaikka Lievestuore Lvt Jyväskylä Pieksämäki K K liikennepaikka Liminka Limingo Lka Seinäjoki Oulu liikennepaikka Lohiluoma Luo Seinäjoki Kaskinen linjavaihde Lohja Lojo Lo Hyvinkää Karjaa K liikennepaikka Lohjanjärvi Loj Lohja Lohjanjärvi K liikennepaikka Loimaa Lm Toijala Turku K K liikennepaikka Louhela Klippsta Loh Huopalahti Vantaankoski K seisake Loukolampi Lol Kouvola Pieksämäki liikennepaikka Loviisan satama Lovisa hamn Lvs Lahti Loviisan satama K liikennepaikka Luikonlahti Lui Siilinjärvi Viinijärvi K liikennepaikka Luoma Bobäck Lma Helsinki Turku satama K seisake Lusto Lus Savonlinna Parikkala K seisake Luumäki Lä Kouvola Joensuu K liikennepaikka Lähdemäki Läh Kerava Hakosilta liikennepaikka Länkipohja Läp Tampere Jyväskylä liikennepaikka Maanselkä Mlk Nurmes Kontiomäki K liikennepaikka

57 Liikenneviraston väylätietoja 4/ Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Maaria St. Marie Mri Toijala Turku liikennepaikka Madesjärvi Md Tampere Seinäjoki K liikennepaikka Majajärvi Mjj Tampere Seinäjoki liikennepaikka Malmi Malm Ml Helsinki Riihimäki K liikennepaikka Malminkartano Malmgård Mlo Huopalahti Vantaankoski K seisake Mankki Mankby Mnk Helsinki Turku satama K liik. paikan osa (KAUKLAHTI) Markkala Mrk Pieksämäki Kontiomäki liikennepaikka Martinlaakso Mårtensdal Mrl Huopalahti Vantaankoski K seisake Masala Masaby Mas Helsinki Turku satama K seisake Matkaneva Mtv Seinäjoki Oulu liikennepaikka Mattila Mat Riihimäki Tampere liikennepaikka Meltola Mjölbolsta Mel Hyvinkää Karjaa K linjavaihde Metsäkansa Msä Toijala Valkeakoski K linjavaihde Mikkeli St. Michel Mi Kouvola Pieksämäki K K liikennepaikka Misi Mis Laurila Kemijärvi K K liikennepaikka Mommila Mla Riihimäki Kouvola K seisake Muhos Mh Oulu Kontiomäki K liikennepaikka Mukkula Muk Lahti Mukkula K liikennepaikka Murtomäki Mur Pieksämäki Kontiomäki liikennepaikka Mustio Svartå Mso Hyvinkää Karjaa K linjavaihde Mustolan satama Mst Lappeenranta Mustolan satama K liikennepaikka Muukko Mko Kouvola Joensuu liikennepaikka Muurame Muu Tampere Jyväskylä liikennepaikka Muurola Mul Laurila Kemijärvi K liikennepaikka Myllykangas Mys Oulu Laurila liikennepaikka Myllykoski Mki Kouvola Kotka K seisake Myllymäki My Orivesi Seinäjoki K K seisake Myllyoja Myl Lahti Heinola K liikennepaikka Mynttilä Myt Kouvola Pieksämäki liikennepaikka Mynämäki Myn Turku Uusikaupunki liikennepaikka Myrskylä Mörskom Myä Lahti Loviisan satama K linjavaihde Myyrmäki Myrbacka Myr Huopalahti Vantaankoski K liikennepaikka Mäkkylä Mäk Helsinki Turku satama K seisake Mäntsälä Mlä Kerava Hakosilta K liikennepaikka Mänttä Män Vilppula Mänttä K liikennepaikka Mäntyharju Mr Kouvola Pieksämäki K K liikennepaikka Mäntyluoto Mn Pori Mäntyluoto K liikennepaikka Naantali Nådendal Nnl Raisio Naantali K liikennepaikka Naarajärvi Nri Jyväskylä Pieksämäki K liikennepaikka Nakkila Nal Kokemäki Pori liikennepaikka Nastola Nsl Riihimäki Kouvola K seisake Niemenpää Nmp Tornio Kolari liikennepaikka Niinimaa Nii Orivesi Seinäjoki K linjavaihde Niinimäki Nmä Riihimäki Kouvola liikennepaikka

58 56 Liikenneviraston väylätietoja 4/2010 Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Niinisalo Nns Niinisalo Parkano Kihniö K liikennepaikka Niirala Nrl Niirala-raja Säkäniemi K liikennepaikka Niirala-raja Nrlr Niirala-raja Säkäniemi K liikennepaikka Niittylahti Nth Kouvola Joensuu liikennepaikka Nikkilä Nickby Nlä Kerava Sköldvik K seisake Nivala Nvl Iisalmi Ylivieska K K liikennepaikka Nokia Noa Lielahti Kokemäki K K liikennepaikka Nummela Nm Hyvinkää Karjaa K liikennepaikka Nuppulinna Nup Helsinki Riihimäki K seisake Nurmes Nrm Joensuu Nurmes K K liikennepaikka Närpiö Närpes När Seinäjoki Kaskinen linjavaihde Ohenmäki Ohm Pieksämäki Kontiomäki linjavaihde Oitti Oi Riihimäki Kouvola K liik. paikan osa (HAUSJÄRVI) Olli Olli Kerava Sköldvik linjavaihde Onttola Ont Pieksämäki Joensuu K linjavaihde Orimattila Om Lahti Loviisan satama K linjavaihde Orivesi Ov Tampere Jyväskylä K K liikennepaikka Orivesi keskusta Ovk Orivesi Seinäjoki K seisake Otanmäki Otm Murtomäki Otanmäki K liikennepaikka Otava Ot Kouvola Pieksämäki K liikennepaikka Otavan satama Ots Otava Otavan satama K liikennepaikka Oulainen Ou Seinäjoki Oulu K K liikennepaikka OULU Oul Seinäjoki Oulu K K osiin jaettu liikennepaikka Oulu asema 50 Uleåborg Ol Seinäjoki Oulu K liikennepaikan osa (OULU) Oulu Nokela Nok Seinäjoki Oulu K liikennepaikan osa (OULU) Oulu Oritkari Ori Seinäjoki Oulu K liikennepaikan osa (OULU) Oulu tavara Olt Seinäjoki Oulu K liikennepaikan osa (OULU) Oulu Tuira Tua Seinäjoki Oulu K liikennepaikan osa (OULU) Oulunkylä Åggelby Olk Helsinki Riihimäki K liik. paikan osa (HELSINKI) Paimenportti Pti Kouvola Kotka K liikennepaikan osa (KOTKA) Paimio Pemar Po Helsinki Turku satama liikennepaikka Palopuro Plp Helsinki Riihimäki liikennepaikka Palta Oy Poy Oulu Kontiomäki K linjavaihde Paltamo Pto Oulu Kontiomäki K K liikennepaikka Pankakoski Pas Lieksa Pankakoski K liikennepaikka Parikkala Par Kouvola Joensuu K liikennepaikka Parkano Pko Tampere Seinäjoki K K liikennepaikka 50 kaupallinen nimi Oulu

59 Liikenneviraston väylätietoja 4/ Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Parola Prl Riihimäki Tampere K K liikennepaikka Pasila alapiha Psla Helsinki Riihimäki K liik. paikan osa (HELSINKI) Pasila asema 51 Böle Psl Helsinki Riihimäki K liik. paikan osa (HELSINKI) Pasila tavara Pslt Helsinki Riihimäki K liik. paikan osa (HELSINKI) Pelkola Pa Imatra tavara Imatrankoski-raja K liikennepaikan osa (IMATRA) Pello Pel Tornio Kolari K K liikennepaikka Peltosalmi Pmi Pieksämäki Kontiomäki K linjavaihde Peräseinäjoki Psj Tampere Seinäjoki K liikennepaikka Pesiökylä Psk Kontiomäki Ämmänsaari liikennepaikka Petäjävesi Pvi Haapamäki Jyväskylä K K liikennepaikka PIEKSÄMÄKI Pie Kouvola Pieksämäki K K osiin jaettu liikennepaikka Pieksämäki asema Pm Kouvola Pieksämäki K liik. paikan osa (PIEKSÄMÄKI) Pieksämäki lajittelu Pmla Kouvola Pieksämäki K liik. paikan osa (PIEKSÄMÄKI) Pieksämäki tavara Pmt Kouvola Pieksämäki K liik. paikan osa (PIEKSÄMÄKI) Pieksämäki Temu Tmu Kouvola Pieksämäki liik. paikan osa (PIEKSÄMÄKI) Pietarsaari Jakobstad Pts Pännäinen Pietarsaari K liikennepaikka Pihlajavesi Ph Orivesi Seinäjoki K liikennepaikka Pihtipudas Pp Äänekoski Haapajärvi K liikennepaikka Piikkiö Pikis Pik Helsinki Turku satama K liikennepaikka Pikkarala Pkl Oulu Kontiomäki liikennepaikka Pitäjänmäki Sockenbacka Pjm Helsinki Turku satama K seisake Pohjankuru Skuru Pku Helsinki Turku satama K liikennepaikka Pohjois-Haaga Norra Haga Poh Huopalahti Vantaankoski K seisake Pohjois-Louko Plu Tampere Seinäjoki liikennepaikka Poikkeus Pkk Tampere Seinäjoki liikennepaikka Poiksilta Poi Kouvola Joensuu K linjavaihde Pori Björneborg Pri Kokemäki Pori K K liikennepaikka Porokylä Por Nurmes Kontiomäki K linjavaihde Porvoo Borgå Prv Olli Porvoo K liikennepaikka Puhos Pus Kouvola Joensuu K liikennepaikka Puistola Parkstad Pla Helsinki Riihimäki K seisake Pukinmäki Bocksbacka Pmk Helsinki Riihimäki K seisake Pulsa Pl Luumäki Vainikkala-raja liikennepaikka Punkaharju Pun Savonlinna Parikkala K K liikennepaikka Purola Pur Helsinki Riihimäki K liik. paikan osa (JÄRVENPÄÄ) 51 kaupallinen nimi Pasila 52 kaupallinen nimi Pieksämäki

60 58 Liikenneviraston väylätietoja 4/2010 Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Pyhäkumpu Pyk Pyhäkumpu erk.vh Pyhäkumpu K liikennepaikka Pyhäkumpu erkanemisvaihde Pye Iisalmi Ylivieska liikennepaikka Pyhäsalmi Phä Iisalmi Ylivieska K K liikennepaikka Pännäinen Bennäs Pnä Seinäjoki Oulu K K liikennepaikka Pääskylahti Pky Savonlinna Parikkala K liikennepaikka Raahe Brahestad Rhe Tuomioja Raahe K liikennepaikka Raippo Rpo Luumäki Vainikkala-raja K liikennepaikka Raisio Reso Rai Turku Uusikaupunki K liikennepaikka Rajamäki Rm Hyvinkää Karjaa K liikennepaikka Rajaperkiö Rjp Seinäjoki Oulu liikennepaikka Rantasalmi Rmi Huutokoski Savonlinna K liikennepaikka Rasinsuo Ras Kouvola Joensuu liikennepaikka Ratikylä Rlä Tampere Seinäjoki K liikennepaikka Rauha Rah Kouvola Joensuu K liikennepaikka Rauhalahti Rhl Jyväskylä Pieksämäki K linjavaihde Rauma Raumo Rma Kokemäki Rauma K liikennepaikka Raunio Rio Seinäjoki Oulu liikennepaikka Rautaruukki Rat Raahe Rautaruukki K liikennepaikka Rautjärvi Rjä Kouvola Joensuu liikennepaikka Rautpohja Rph Haapamäki Jyväskylä linjavaihde Rekola Räckhals Rkl Helsinki Riihimäki K seisake Retretti Ree Savonlinna Parikkala K seisake RIIHIMÄKI Rii Helsinki Riihimäki K K osiin jaettu liikennepaikka Riihimäki Arolampi Arp Helsinki Riihimäki liik. paikan osa (RIIHIMÄKI) Riihimäki asema Ri Helsinki Riihimäki K liik. paikan osa (RIIHIMÄKI) Riihimäki lajittelu Rila Helsinki Riihimäki K liik. paikan osa (RIIHIMÄKI) Riihimäki tavara Rit Helsinki Riihimäki K liik. paikan osa (RIIHIMÄKI) Riippa Rpa Seinäjoki Oulu liikennepaikka Ristiina Rst Mynttilä Ristiina K liikennepaikka Ristijärvi Rjv Kontiomäki Ämmänsaari liikennepaikka Rovaniemi Roi Laurila Kemijärvi K K liikennepaikka Ruha Rha Seinäjoki Oulu liikennepaikka Runni Rnn Iisalmi Ylivieska K seisake Ruosniemi Rsn Pori Ruosniemi K liikennepaikka Ruukki Rki Seinäjoki Oulu K K liikennepaikka Ryttylä Ry Riihimäki Tampere K K liikennepaikka Röyttä Röy Tornio Röyttä K liikennepaikka Saakoski Saa Tampere Jyväskylä liikennepaikka Saari Sr Kouvola Joensuu K liikennepaikka Saarijärvi Srj Äänekoski Haapajärvi K liikennepaikka 53 kaupallinen nimi Riihimäki

61 Liikenneviraston väylätietoja 4/ Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Salla Sll Kemijärvi Kelloselkä K liikennepaikka Salminen Sln Pieksämäki Kontiomäki liikennepaikka Salmivaara Smv Kemijärvi Kelloselkä linjavaihde Salo Slo Helsinki Turku satama K K liikennepaikka Sammalisto Sam Riihimäki Tampere liikennepaikka Santala Sandö Sta Karjaa Hanko K seisake Saunakallio Sau Helsinki Riihimäki K K liik. paikan osa (JÄRVENPÄÄ) Saunamäki Smä Riihimäki Kouvola liikennepaikka Savio Sav Helsinki Riihimäki K seisake Savonlinna Nyslott Sl Savonlinna Parikkala K liikennepaikka Savonlinna-Kauppatori Slk Savonlinna Parikkala K seisake SEINÄJOKI Sei Tampere Seinäjoki K K osiin jaettu liikennepaikka Seinäjoki asema Sk Tampere Seinäjoki K liik. paikan osa (SEINÄJOKI) Seinäjoki tavara Skt Tampere Seinäjoki K liik. paikan osa (SEINÄJOKI) Selänpää Spä Kouvola Pieksämäki liikennepaikka Sieppijärvi Spj Tornio Kolari K liikennepaikka Sievi Svi Seinäjoki Oulu K liikennepaikka Siikamäki Skä Pieksämäki Joensuu liikennepaikka Siilinjärvi Sij Pieksämäki Kontiomäki K K liikennepaikka Simo Sim Oulu Laurila liikennepaikka Simpele Spl Kouvola Joensuu K K liikennepaikka Sipilä Sip Kerava Hakosilta liikennepaikka Sisättö Stö Tampere Seinäjoki liikennepaikka Siuntio Sjundeå Sti Helsinki Turku satama K liikennepaikka Siuro Siu Lielahti Kokemäki liikennepaikka Skogby Sgy Karjaa Hanko K seisake Sköldvik Kilpilahti Sld Kerava Sköldvik K liikennepaikka Soinlahti Soa Pieksämäki Kontiomäki K linjavaihde Sorsasalo Sor Pieksämäki Kontiomäki K linjavaihde Sukeva Skv Pieksämäki Kontiomäki K K liikennepaikka Suolahti Suo Jyväskylä Äänekoski K liikennepaikka Suonenjoki Snj Pieksämäki Kontiomäki K K liikennepaikka Suoniemi Snm Lielahti Kokemäki liikennepaikka Syrjä Syr Pieksämäki Joensuu linjavaihde Syrjämäki Ski Tampere Seinäjoki liikennepaikka Sysmäjärvi Smj Siilinjärvi Viinijärvi K liikennepaikka Säkylä Säk Kiukainen Säkylä K liikennepaikka Säkäniemi Sä Kouvola Joensuu liikennepaikka Sänkimäki Skm Siilinjärvi Viinijärvi K linjavaihde Sääksjärvi Sj Riihimäki Tampere liikennepaikka Taavetti Ta Kouvola Joensuu K liikennepaikka 54 kaupallinen nimi Seinäjoki

62 60 Liikenneviraston väylätietoja 4/2010 Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Tahkoluoto Tko Mäntyluoto Tahkoluoto K liikennepaikka Taipale Te Pieksämäki Kontiomäki liikennepaikka Talviainen Tv Tampere Jyväskylä liikennepaikka Tammisaari Ekenäs Tms Karjaa Hanko K seisake TAMPERE Tre Riihimäki Tampere K K osiin jaettu liikennepaikka Tampere asema 55 Tammerfors Tpe Riihimäki Tampere K liik. paikan osa (TAMPERE) Tampere Järvensivu Jvs Tampere Jyväskylä liik. paikan osa (TAMPERE) Tampere tavara Tpet Riihimäki Tampere K liik. paikan osa (TAMPERE) Tampere Viinikka Vka Riihimäki Tampere K liik. paikan osa (TAMPERE) Tapanila Mosabacka Tna Helsinki Riihimäki K seisake Tapavainola Tap Kouvola Joensuu liikennepaikka Tavastila Tsl Kouvola Kotka K seisake Tervajoki Tk Seinäjoki Vaasa K seisake Tervola Trv Laurila Kemijärvi K liikennepaikka Teuva Östermark Tuv Seinäjoki Kaskinen K liikennepaikka Tikkala Tkk Kouvola Joensuu liikennepaikka Tikkurila Dickursby Tkl Helsinki Riihimäki K K liikennepaikka Tohmajärvi Toh Niirala-raja Säkäniemi K liikennepaikka Toijala Tl Riihimäki Tampere K K liikennepaikka Toivala Toi Pieksämäki Kontiomäki K liikennepaikka Tolsa Tolls Tol Helsinki Turku satama K seisake Tommola Tom Riihimäki Kouvola liikennepaikka Torkkeli Trk Tampere Jyväskylä liikennepaikka TORNIO Trn Laurila Tornio-raja osiin jaettu liikennepaikka Tornio asema 56 Torneå Tor Laurila Tornio-raja K liikennepaikan osa (TORNIO) Tornio-Itäinen Torneå Östra Tri Laurila Tornio-raja K seisake Tornio-raja Torneå gränsen Trr Laurila Tornio-raja K liikennepaikan osa (TORNIO) Tuomarila Domsby Trl Helsinki Turku satama K seisake Tuomioja Tja Seinäjoki Oulu liikennepaikka Turenki Tu Riihimäki Tampere K K liikennepaikka TURKU Tur Helsinki Turku satama K K osiin jaettu liikennepaikka Turku asema 57 Åbo Tku Helsinki Turku satama K K liikennepaikan osa (TURKU) Turku satama Åbo hamn Tus Helsinki Turku satama K liikennepaikan osa (TURKU) 55 kaupallinen nimi Tampere 56 kaupallinen nimi Tornio 57 kaupallinen nimi Turku päärautatieasema

63 Liikenneviraston väylätietoja 4/ Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Turku tavara Tkut Helsinki Turku satama K liikennepaikan osa (TURKU) Tuupovaara Tpv Joensuu Ilomantsi K linjavaihde Tuuri Tuu Orivesi Seinäjoki K seisake Törmä Tör Laurila Kemijärvi liikennepaikka Törölä Trä Kouvola Joensuu liikennepaikka Uimaharju Uim Joensuu Nurmes K K liikennepaikka Urjala Ur Toijala Turku liikennepaikka Utajärvi Utj Oulu Kontiomäki K K liikennepaikka Utti Uti Kouvola Joensuu K linjavaihde Uusikaupunki Nystad Ukp Turku Uusikaupunki K liikennepaikka Uusikylä Ukä Riihimäki Kouvola K K liikennepaikka Vaajakoski Vko Jyväskylä Pieksämäki K liikennepaikka Vaala Vaa Oulu Kontiomäki K liikennepaikka Vaarala Vra Laurila Kemijärvi K linjavaihde Vaasa Vasa Vs Seinäjoki Vaasa K K liikennepaikka Vahojärvi Vjr Tampere Seinäjoki liikennepaikka VAINIKKALA Vai Luumäki Vainikkala-raja K K osiin jaettu liikennepaikka Vainikkala asema Vna Luumäki Vainikkala-raja K K liik. paikan osa (VAINIKKALA) Vainikkala tavara Vnat Luumäki Vainikkala-raja K liik. paikan osa (VAINIKKALA) Vainikkala-raja Vnar Luumäki Vainikkala-raja K liikennepaikka Valimo Gjuteriet Vmo Helsinki Turku satama K seisake Valkeakoski Vi Toijala Valkeakoski K liikennepaikka Valkeasuo Vso Niirala-raja Säkäniemi linjavaihde Valtimo Vlm Nurmes Kontiomäki K liikennepaikka Vammala Vma Lielahti Kokemäki K K liikennepaikka Vanattara Vtr Riihimäki Tampere liikennepaikka Vantaankoski Vandaforsen Vks Huopalahti Vantaankoski K liikennepaikka Varkaus Var Pieksämäki Joensuu K K liikennepaikka Vartius Vus Kontiomäki Vartius-raja K liikennepaikka Vartius-raja Vur Kontiomäki Vartius-raja K liikennepaikka Vasikkahaka Vkh Helsinki Turku satama liikennepaikka Vaskiluoto Vasklot Vsk Vaasa Vaskiluoto K liikennepaikka Venetmäki Vki Jyväskylä Pieksämäki liikennepaikka Vesanka Vn Haapamäki Jyväskylä liikennepaikka Viekki Vk Joensuu Nurmes linjavaihde Vierumäki Vrm Lahti Heinola K linjavaihde Vihanti Vti Seinäjoki Oulu K K liikennepaikka Vihtari Vih Pieksämäki Joensuu K K liikennepaikka Viiala Via Riihimäki Tampere K K liikennepaikka Viinijärvi Vnj Pieksämäki Joensuu K liikennepaikka Villähde Vlh Riihimäki Kouvola K K liikennepaikka 58 kaupallinen nimi Vainikkala

64 62 Liikenneviraston väylätietoja 4/2010 Rataosa Hen kilö lii ken nettä Nimi Toinen nimi Koodi Lyhenne Kmsijainti Tava ralii ken nettä Tyyppi Vilppula Vlp Orivesi Seinäjoki K K liikennepaikka Vinnilä Vin Riihimäki Tampere liikennepaikka Voltti Vt Seinäjoki Oulu liikennepaikka Vuohijärvi Vhj Kouvola Pieksämäki K liikennepaikka Vuojoki Vjo Kokemäki Rauma liikennepaikka Vuokatti Vkt Nurmes Kontiomäki K liikennepaikka Vuonislahti Vsl Joensuu Nurmes K liikennepaikka Vuonos Vns Sysmäjärvi Vuonos K liikennepaikka Vuorten-Vuori Vv Äänekoski Haapajärvi linjavaihde Vuosaari Nordsjö Vsa Kerava Vuosaari K liikennepaikka YKSPIHLAJA Yks Kokkola Ykspihlaja K osiin jaettu liikennepaikka Ykspihlaja tavara Ykst Kokkola Ykspihlaja K liik. paikan osa (YKSPIHLAJA) Ykspihlaja väliratapiha Yksv Kokkola Ykspihlaja K liik. paikan osa (YKSPIHLAJA) Ylistaro Yst Seinäjoki Vaasa K seisake Ylitornio Övertorneå Ytr Tornio Kolari K seisake Ylivalli Ylv Tampere Seinäjoki liikennepaikka Ylivieska Yv Seinäjoki Oulu K K liikennepaikka Yläkoski Ylk Suonenjoki Iisvesi K linjavaihde Ylämylly Yly Pieksämäki Joensuu K liikennepaikka Ylöjärvi Ylö Tampere Seinäjoki K liikennepaikka Ypykkävaara Ypy Kontiomäki Vartius-raja K liikennepaikka Äetsä Äs Lielahti Kokemäki K liikennepaikka Ähtäri Etseri Äht Orivesi Seinäjoki K liikennepaikka Ämmänsaari Äm Kontiomäki Ämmänsaari K liikennepaikka Äänekoski Äki Äänekoski Haapajärvi K liikennepaikka

65 Liikenneviraston väylätietoja 4/ Liikkuvaa kalustoa koskevat asiat 6.1 Kuormaulottuma Kuormaulottumalla (KU) tarkoitetaan sitä tilaa, jonka sisällä avovaunussa olevan kuorman on pysyttävä vaunun ollessa keskiasennossa suoralla tasaisella raiteella KU Kuva 10. Kuormaulottuma. Kuormaulottuma on voimassa koko rataverkolla kohdassa esitetyin poikkeuksin. Kuormaulottumaa voidaan käyttää vaunuissa, joiden akseli- tai telikeskiöväli on enintään 17,5 m ja vaunun kuormausalan pituus akseli- tai telikeskiövälin ulkopuolella enintään 0,2 kertaa vaunun akseli- tai telikeskiöväli. Muissa tapauksissa kuormaus on tutkittava erikseen.

66 64 Liikenneviraston väylätietoja 4/2010 Jos kuorma voi kuljetuksen aikana siirtyä sivusuunnassa yli kuormaulottuman, kuorman leveyttä on vastaavasti vähennettävä. Jos kuorman siirtyminen kohottaa kuormaa sen joiltakin osin yli kuormaulottuman, kuorman korkeutta on vastaavasti vähennettävä. Kuorman ulottuessa vaunun lattian alapuolelle noudatetaan tältä osin liikkuvan kaluston ulottuman (LKU) määräyksiä tai kuljetus on erikoiskuljetus Rajoitukset kuormaulottuman käytössä Katkoviivalla ( ) esitetty kuormaulottuman supistus kuvassa 9 on voimassa rataosuudella Helsinki asema Pasila asema Ilmala ratapiha. Useilla teollisuus- yms. raiteilla on kuormaulottumaan nähden rajoituksia, jotka on otettava huomioon paikallisessa liikennöimisessä. 6.2 Kuormaulottuman ylittävien ajoneuvojen tai muiden kuormayksiköiden kuljetusehdot Kuormaulottuman ylittävät kuorma-autot, niiden perävaunut ja kontit saadaan kuljettaa seuraavassa esitetyillä ehdoilla. Ehdot perustuvat Rautatieviraston määräykseen 1172/300/2006. Kuormaus Kohdan 6.1 mukaisen kuormaulottuman ylittävien ajoneuvojen tai muiden kuormayksikköjen kuormaus saadaan suorittaa, jos ajoneuvon suurin leveys on enintään 2600 mm ja suurin korkeus on enintään 4200 mm, jos lattiakorkeus on 1100 mm. Kuormauksen suurin korkeus kiskon selästä ei saa ylittää 5300 mm ja sivusuuntainen kuormausepätarkkuus saa olla enintään ±100 mm. Kuormauksessa on noudatettava ajoneuvokuljetuksiin tarkoitettujen vaunujen (yhdistettyjen kuljetusten vaunuihin), ajoneuvojen kuormaamisesta tavaravaunuun annettuja kuormausohjeita. Rataosat ja raiteet joilla kuormaulottuman ylittävien vaunujen kuljettaminen on sallittua Kohdan 6.1 mukaisen kuormaulottuman ylittäviä ajoneuvoja tai kuormayksikköjä saa kuljettaa taulukoissa A ja B mainituilla rataosilla taulukon C kalustoluokan mukaisesti. Niillä liikennepaikoilla, joita ei ole mainittu taulukoissa eri rataosien kohdalla, saadaan käyttää kaikkia turvalaitosten käyttösäännön mukaisia läpiajettavia junakulkuteitä. Jos taulukossa on mainittu jonkin liikennepaikan kohdalla raide, joka samaa raidenumeroa käyttäen on jaettu eri kirjaimin erotettuihin osiin, raiteen pelkkä numero tarkoittaa kaikkia tällaisia osia. Jos näissä kuljetuksissa tarvitaan vaihtotyötä varten sellaisia raiteita, joita tässä ei ole mainittu, ne on määriteltävä paikallisesti ratateknistä asiantuntijaa hyväksi käyttäen.

67 Liikenneviraston väylätietoja 4/ Sähköistetyllä radalla tai sen läheisyydessä tapahtuvasta vaunun kuormaamisesta, tarkastamisesta ja purkamisesta on noudatettava annettuja turvallisuusmääräyksiä. I II III IV V VI VII VIII IX X XI XII XIII XIV XV Taulukko A: Vaunun pituus 24,0 m Helsinki Kemi Tornio / Rovaniemi Helsinki Karjaa Turku Hanko Hyvinkää Uusikaupunki Turku Toijala (Tampere) Lielahti Mäntyluoto / Tahkoluoto / Rauma Seinäjoki Vaskiluoto Tampere Jämsä Pieksämäki Riihimäki Kouvola Ämmänsaari Kouvola: este raiteilla 001, 003, 007, 008, 010, 011 Kouvola Lieksa Kouvola: este raiteilla 001, 003, 007, 008, 010, 011 Pieksämäki Varkaus Joensuu Kontiomäki Oulu Viinijärvi Siilinjärvi Kouvola Kotka / Kotka Mussalo Kouvola: este raiteilla 001, 003, 007, 008, 010, 011 Lahti Loviisan satama Taulukko B: 24,0 m Vaunun pituus 26,0 m Helsinki Oulu tyhjänä Helsinki Kouvola Pieksämäki Yhdistettyjen kuljetusten vaunukalusto ja nopeus Yhdistettyjen kuljetusten kalusto on jaettu päämittojen perusteella kahteen luokkaan, joille on mainittu sallitut rataosat eri kuljetusväleillä taulukoissa A ja B. Taulukko C: Yhdistettyjen kuljetusten kaluston päämitat Luokka Pituus [s] puskimineen / kytkentäpituus enintään Telikeskiöväli Suurin akseliväli (sisimpien pyöräkertojen väli) Esimerkkivaunu A s 24,0 m 18,4 m 16,6 m Rbnqss B 24,0 m s 26,0 m 20,0 m 18,2 m 59 Sdggnqss-w Kuljetusten suurin sallittu nopeus on 120 km/h. Kuljetusten nopeus ei kuitenkaan saa olla suurempi kuin kuljettamiseen käytetyn vaunun, rataosan tai muuten määrätty suurin sallittu nopeus on. 59 Kun akseliväli ylittää 17,5 m voi siitä aiheutua ongelmia radan turvalaitteissa. Niissä tapauksissa vaunua ei saa kuljettaa kulkutiellä, jota ei ole aiemmin käytetty.

68 66 Liikenneviraston väylätietoja 4/ Lovipyöriä koskevat asiat Ohikulkevaa junaa on tarkkailtava pyörävikojen, kuumenneiden laakereiden tai jarrujen, epätasaisen tai liikkuvan kuorman, tai muun epäilyttävän havaitsemiseksi. Tarkkailu on tehtävä, milloin miehistöä on käytettävissä, junan kummaltakin puolen. Mikäli epäilyttävää huomataan, vika tai puute on korjattava välittömästi tai kalusto poistettava junasta. Pyörävikainen kalusto on kuitenkin pyrittävä kuljettamaan samassa junassa lähimmälle varikkoasemalle asti, mikäli siitä ei aiheudu ilmeistä vaaraa tai vahinkoa, ja ilmoitettava kalustosta sen kunnossapitäjälle. Mikäli junassa havaitaan epäilyttävä lovipyörä, loven pituus on mitattava seuraavalla pysähdyspaikalla. Lovipyöräisen kaluston kuljettaminen edelleen on sallittua seuraavilla ehdoilla: a) Jos loven pituus on enintään 45 mm, ei toimenpiteitä. b) Jos loven pituus on mm ja ulkoilman lämpötila alle -10 C, suurin nopeus on 10 km/h. Lämpötilan ollessa -10 C tai yli ei nopeusrajoitusta, nopeusaluetta km/h on kuitenkin vältettävä. Pyöräkerta on vaihdettava seuraavalla varikkoasemalla. c) Jos loven pituus on mm, sn on 10 km/h. Pyöräkerta on vaihdettava seuraavalla varikkoasemalla. d) Jos loven tai lovien yhteinen pituus on yli 80 mm, pyöräkerta on vaihdettava sillä liikennepaikalla, missä lovi mitataan. e) Jos loven pituus on yliraskaassa vaunussa yli 45 mm, vaunu on pyrittävä vajauttamaan lähimmällä liikennepaikalla tai se on kuljetettava enintään 10 km/h nopeudella lähimmälle varikkoasemalle. 6.4 Metripainot Koko rataverkolla on sallittu metripaino 80 kn/m.

69 Liikenneviraston väylätietoja 4/ Muut liikennöimiseen vaikuttavat asiat 7.1 Aukean tilan ulottuma ja todellinen läpikulku-ulottuma Aukealla tilalla tarkoitetaan sitä pitkin raidetta ulottuva tilaa, jonka sisälle ei saa sijoittaa kiinteitä rakenteita tai laitteita. Aukean tilan ulottuman (ATU) muoto ja mitat suorassa raiteessa, pää- ja sivuraiteella on esitetty kuvassa 11. Ajojohdon asennus- ja veturin virroittimen läpikulkutilan sähköistetyillä radoilla osoittaa murtoviiva D-E-F-G-H-L. ATUn levitykset kaarteissa, rajoitukset ja muut tarkemmat ohjeet on esitetty aukean tilan ulottuman määräyksissä Ratateknisten ohjeiden (RATO) osassa 2 Radan geometria. ATU tai poikkeukset siitä muodostavat erikoiskuljetuksia silmällä pitäen ns. todellisen käytettävissä olevan aukean tilan ulottuman eli läpikulku-ulottuman. Tiedot läpikulkuulottumasta pidetään rataosittain koottuna ja niitä tarkistetaan jatkuvasti kunnossapitäjien toimesta.

70 68 Liikenneviraston väylätietoja 4/2010 PÄÄRAITEELLA AUKEAN TILAN ULOTTUMA (ATU) F G E H *) SIVURAITEELLA D L NORMAALISTI SÄHKÖISTYKSEN VAATIMA, MÄÄRITELLÄÄN TAPAUSKOHTAISESTI: 7000 KUN V>160 KM/H, 6750 KUN V 160 KM/H k.s.k k= R R Aukean tilan ulottuma on samanlainen pää- ja sivuraiteella korkeuteen 950 mm asti. Kaarteessa ulottuman puolileveyksiä on kasvatettava kaavan HD + mukaan. R 1600 rajaviiva aukean tilan ulottumalle rajaviivan yläpuolella sallitaan vain vaihteiden ja turvalaitteiden osia, tasoristeysten päällysteitä yms. rajaviivan yläpuolella ei sallita rataan kuulumattomia u+ G perustuksia, köysiä, putkijohtoja, kaapeleita ym. 170 u min =41 u+ G = laippauran levitys kaarteessa k = 50 mm, kun pystysuoran pyör.säde s > 1000 m k = 0 mm kun pystytason pyör.säde s = 500 m k kasvaa lineaarisesti mm pyör.säteen kasvaessa vastaavasti m sähköistetyt ja sähköistettävät raiteet alue, johon saa asentaa vain radan merkkejä ja opastimia MIN LAIPPAURA 50 *) Rautatieliikennepaikalla on oltava vähintään yksi raide, joka täyttää kiinteiden esteiden osalta suurkuljetusraiteen ulottuman. Kuva 11. Aukean tilan ulottuma.

71 Liikenneviraston väylätietoja 4/ Suurin junapainoon vaikuttava nousu pääradoilla Rataosa nousu 1200 m mittakannalla mm/m kannalla mm/m lasku 1200 m mitta- Helsinki Turku satama 12,7-12,5 Huopalahti Vantaankoski 11,0-4,0 Hyvinkää Karjaa 10,5-10,0 Lohja Lohjanjärvi 10,0-15,0 Karjaa Hanko 8,5-10,5 Turku Uusikaupunki 9,0-8,5 Raisio Naantali 9,0-8,5 Helsinki Riihimäki Hki Psl 10,0-7,0 Psl Ri 7,5 Kerava Hakosilta 10,0-10,0 Kerava Sköldvik 10,0-8,5 Riihimäki Tampere 10,0-10,0 Toijala Turku 10,0-10,5 Toijala Valkeakoski 8,0-6,0 Tampere Seinäjoki 10,5-10,5 Lielahti Kokemäki 11,5-12,5 Kokemäki Pori 9,5-6,0 Pori Mäntyluoto 4,5-5,5 Mäntyluoto Tahkoluoto 4,5-5,5 Kokemäki Rauma 9,0-9,0 Kiukainen Säkylä 9,0-5,0 Pori Ruosniemi 10,0-10,0 Niinisalo Parkano Kihniö Nns Pko 10,0 Pko Kiö 9,5 Nns Pko -5,0 Pko Kiö -9,0 Seinäjoki Vaasa 11,0-12,0 Seinäjoki Kaskinen 10,0-10,0 Seinäjoki Oulu 10,0-10,0 Pännäinen Pietarsaari 5,5-6,0 Pietarsaari Alholma 3,0-3,5 Kokkola Ykspihlaja 10,0-10,0 Tuomioja Raahe 4,5-10,0 Riihimäki Kouvola 10,0-10,0 Kouvola Kuusankoski 6,0-9,0 Lahti Heinola 12,0-12,0 Lahti Loviisan satama 9,0-12,0 Lahti Mukkula 10,0-15,0 Kouvola Kotka 8,5-10,0 Kotka Hovinsaari Kotka Mussalo 5,0-6,0 Juurikorpi Hamina 10,0-10,0 Kouvola Joensuu Kvl Par 10,0 Par Joe 10,5 Kvl Par -10,0 Par Joe -10,5 Luumäki Vainikkala-raja 5,5-8,0 Imatra tavara Imatrankoski-raja 10,5-11,0 Niirala-raja Säkäniemi 9,0-10,5 Joensuu Ilomantsi 12,0-12,0

72 70 Liikenneviraston väylätietoja 4/2010 Rataosa nousu 1200 m mittakannalla mm/m kannalla mm/m lasku 1200 m mitta- Joensuu Nurmes 17,6-12,5 Nurmes Kontiomäki 11,5-11,5 Vuokatti Lahnaslampi 10,0-10,0 Kouvola Pieksämäki 12,0-11,0 Mynttilä Ristiina 12,5-12,5 Otava Otavan satama 10,0-22,5 Pieksämäki Kontiomäki 12,7-12,0 Murtomäki Otanmäki 11,0-10,0 Kajaani Lamminniemi 10,0-12,5 Pieksämäki Joensuu 11,0-11,0 Varkaus Kommila 10,0-10,0 Huutokoski Savonlinna 11,0-12,0 Savonlinna Parikkala 11,5-12,0 Siilinjärvi Viinijärvi 10,0-10,5 Tampere Jyväskylä 12,5-12,5 Orivesi Seinäjoki Ov Hpk 12,5 Hpk Sei 12,0 Ov Hpk -12,5 Hpk Sei -12,5 Vilppula Mänttä 4,5-5,0 Haapamäki Jyväskylä 12,0-12,0 Jyväskylä Pieksämäki 12,0-12,5 Jyväskylä Äänekoski 10,5-10,0 Äänekoski Haapajärvi 10,5-10,5 Iisalmi Ylivieska 10,0-9,5 Pyhäkumpu erk.vh Pyhäkumpu 3,0-1,0 Oulu Laurila 10,0-10,0 Laurila Tornio-raja 6,5-7,5 Tornio Röyttä 6,0-8,0 Tornio Kolari 10,5-10,0 Laurila Kemijärvi Lla Roi 10,0 Roi Kjä 12,0 Lla Roi -10,0 Roi Kjä -12,5 Kemijärvi Kelloselkä 12,5-12,0 Oulu Kontiomäki 10,0-10,0 Kontiomäki Ämmänsaari 11,5-12,0 Kontiomäki Vartius-raja 10,0-11,0 Kerava Vuosaari 10,0-10,0 7.3 Suurimmat sallitut junapituudet Suurimman rataosalla käytettävän junapituuden tulee olla sellainen, että juna voi käyttää myös liikennepaikkojen sivuraiteita. Erikoiskuljetuksista tai muista poikkeavista kuljetuksista on sovittava erikseen. Junan ei tarvitse mahtua kaikkien liikennepaikkojen kaikille sivuraiteille. Rataosien mitoituksessa käytetyt junapituudet ovat 550, 625, 725, 825 ja 925 metriä.
