Rataverkon kuvaus

Transkriptio

1 LIIKENNEVIRASTON väylätietoja

2

3 Liikenneviraston väylätietoja 5/2013 Liikennevirasto Helsinki 2013

4 Kannen kuva: Simo Toikkanen Verkkojulkaisu pdf ( ISSN-L ISSN ISBN Liikennevirasto PL HELSINKI Puhelin

5 Liikenneviraston väylätietoja 5/ Esipuhe Liikennevirasto julkaisee Rataverkon kuvauksen Kuvaus sisältää rataverkon perustiedot. Kuvauksen sisältämät tiedot esittävät valtion rataverkon tiedot tilanteen mukaan. Verrattuna Rataverkon kuvaukseen muutoksia on tullut sivuille 9, 11, 13, 15, 18, 20, 22, 23, 24, 28, 30, 31, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 47, 66 ja 72 sekä luetteloon rautatieliikennepaikoista (kohta 5). Muutosten kohdat on merkitty rivien reunaan mustalla palkilla. Rataverkon kuvaus julkaistaan kesäkuussa ja joulukuussa Liikenneviraston Internetsivuilla. Vuonna 2015 Rataverkon kuvauksen tiedot yhdistetään Rautateiden verkkoselostukseen. Kuvauksen toimittamisesta vastaa Liikenneviraston väylänpitotoimialan infra- ja ympäristöosaston ratatekninen yksikkö. Helsingissä joulukuussa 2013 Liikennevirasto Väylänpitotoimiala Infra- ja ympäristöosasto, ratatekninen yksikkö

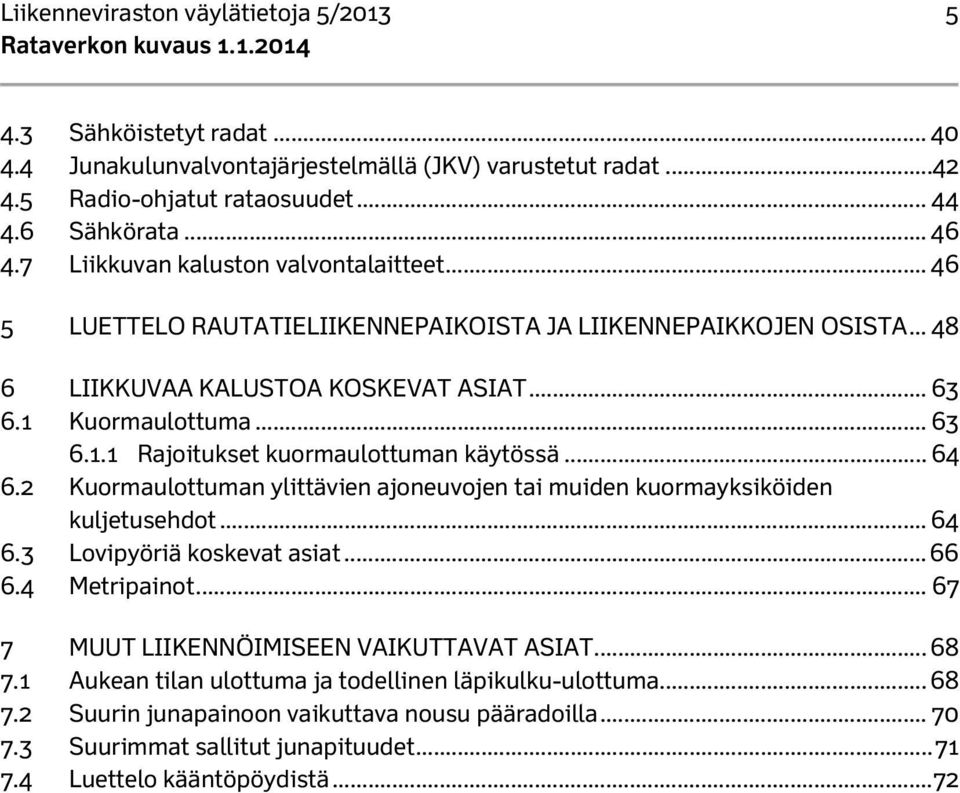

6 4 Liikenneviraston väylätietoja 5/2013 Sisällysluettelo 1 MÄÄRITELMÄT RATAVERKKO Rataverkon laajuus Moniraiteiset rataosuudet Kaksiraiteiset rataosuudet Kolmiraiteiset rataosuudet Neliraiteiset rataosuudet Pääratojen kunnossapitotasot RATAVERKOLLA SALLITUT NOPEUDET JA AKSELIPAINOT Ratojen luokitus päällysrakenneluokkiin Suurin nopeus vaihteissa ja raideristeyksissä Sallitut nopeudet eri akselipainoilla rataosakohtaisesti Venäläisen standardin (itäisen yhdysliikenteen) mukaisten vaunujen kuljettaminen Yliraskaiden vaunujen kuljetus Kotimaisten ja läntisen yhdysliikenteen vaunujen kuljettaminen ylikuormassa Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla C- ja D-päällysrakenneluokan rataosuudella, jolla on sallittu liikennöinti enintään 250 kn akselipainolla Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla C- ja D-päällysrakenneluokan rataosuudella, jolla on sallittu liikennöinti enintään 225 kn akselipainolla Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla B-päällysrakenneluokan rataosuudella Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla K30- ja K33-kiskopainon raiteilla ja vaihteissa Nopeuden riippuvuus liikkuvasta kalustosta Vetokaluston ja moottorivaunujen suurimmat sallitut nopeudet Pienveturit ja rata-autot Työkoneiden suurimmat sallitut nopeudet omalla konevoimalla ajettaessa Museovetokaluston suurimmat sallitut nopeudet Vetokaluston käyttö A-päällysrakenneluokkaan kuuluvilla raiteilla Tärinästä johtuvat nopeusrajoitukset Rajoitukset tunneleissa Suurimmat nopeudet tietyissä tunneleissa Liikennerajoitukset tunneleissa Kuormaulottumarajoitetut sillat Painorajoitetut sillat Avattavat sillat Radan kunnosta aiheutuvat nopeusrajoitukset Vauhtinousut RATAVERKON TEKNISET JÄRJESTELMÄT Suojastetut radat Vasemman puoleisen raiteen käyttämisestä ilmoittaminen Kauko-ohjatut radat... 38

7 Liikenneviraston väylätietoja 5/ Sähköistetyt radat Junakulunvalvontajärjestelmällä (JKV) varustetut radat Radio-ohjatut rataosuudet Sähkörata Liikkuvan kaluston valvontalaitteet LUETTELO RAUTATIELIIKENNEPAIKOISTA JA LIIKENNEPAIKKOJEN OSISTA LIIKKUVAA KALUSTOA KOSKEVAT ASIAT Kuormaulottuma Rajoitukset kuormaulottuman käytössä Kuormaulottuman ylittävien ajoneuvojen tai muiden kuormayksiköiden kuljetusehdot Lovipyöriä koskevat asiat Metripainot MUUT LIIKENNÖIMISEEN VAIKUTTAVAT ASIAT Aukean tilan ulottuma ja todellinen läpikulku-ulottuma Suurin junapainoon vaikuttava nousu pääradoilla Suurimmat sallitut junapituudet Luettelo kääntöpöydistä... 72

8 6 Liikenneviraston väylätietoja 5/ Määritelmät Rataverkko tarkoittaa Liikenneviraston hallinnassa olevaa valtion rataverkkoa. Sulkumerkit ( ) tarkoittavat, että sulkumerkkien välissä oleva kohde ei kuulu luetteloituun asiaan. 2 Rataverkko 2.1 Rataverkon laajuus Rataverkko on esitetty kuvassa 1 ja kohdassa 2.2. Seuraavat rataosuudet on suljettu liikenteeltä: (Ruosniemi) (Niinisalo) (Kihniö) (Haapamäki) (Pesiökylä) Taivalkoski (Kolari) Äkäsjoki Niesa Rautuvaara (Lautiosaari) Elijärvi (Kiukainen) Säkylä (Isokylä) Kelloselkä

9 Liikenneviraston väylätietoja 5/ Kuva 1. Rataverkko Joensuu Rovaniemi Kajaani Kokkola Vaasa Tampere Mikkeli Kuopio Turku Seinäjoki Lahti Hamina Vainikkala Jyväskylä Kouvola Hanko Rauma Parkano Kaskinen Uusikaupunki Pieksämäki Oulu Vartius Tornio Kemi Kontiomäki Raahe Ylivieska Iisalmi Toijala Karjaa Parikkala Niirala Kolari Kemijärvi Pesiökylä Sköldvik Pietarsaari Loviisa Imatra Kotka Naantali Äänekoski Isokylä Laurila Röyttä Haaparanta Haparanda Ämmänsaari Vuokatti Nurmes Lieksa Uimaharju Pyhäsalmi Pyhäkumpu Siilinjärvi Pännäinen Jämsänkoski Haapamäki Mänttä Vilppula Orivesi Savonlinna Säkäniemi Huutokoski Viinijärvi Pori Kokemäki Raisio Valkeakoski Lielahti Heinola Juurikorpi Imatrankoski Lappeenranta Luumäki Pohjois- Louko Hyvinkää Riihimäki Vuosaari Helsinki Kerava Kirkkonummi Ei liikennöintiä Museorata Rakenteilla Murtomäki Porvoo Helsinki Riihimäki Hyvinkää Kerava Kirkkonummi Pasila Vantaankoski Mäntsälä Kehärata Vuosaari Tikkurila Ruha

10 8 Liikenneviraston väylätietoja 5/ Moniraiteiset rataosuudet Kaksiraiteiset rataosuudet Leppävaara Kirkkonummi Huopalahti Vantaankoski Kytömaa Kyrölä Purola Riihimäki Sääksjärvi Kouvola Juurikorpi Pohjois-Louko Seinäjoki asema Ruha Kytömaa Hakosilta Riihimäki asema Luumäki Tampere tavara Lielahti Tampere Järvensivu Orivesi Kolmiraiteiset rataosuudet Kyrölä Purola Sääksjärvi Tampere tavara Neliraiteiset rataosuudet Helsinki asema Leppävaara Helsinki asema Kytömaa 2.3 Pääratojen kunnossapitotasot Ratojen kunnossapidon perusteina käytettävät pääratojen kunnossapitotasot on esitetty kuvassa 2.

11 Liikenneviraston väylätietoja 5/ Kuva 2. Pääratojen kunnossapitotasot Joensuu Rovaniemi Kajaani Kokkola Vaasa Pori Tampere Mikkeli Kuopio Turku Seinäjoki Lahti Hamina Vainikkala Jyväskylä Kouvola Hanko Rauma Kaskinen Uusikaupunki Pieksämäki Oulu Vartius Tornio Kemi Kontiomäki Raahe Ylivieska Iisalmi Toijala Riihimäki Hyvinkää Karjaa Parikkala Niirala Kolari Kemijärvi Pesiökylä Sköldvik Pietarsaari Loviisa Imatra Kerava Kotka Naantali Uimaharju Lieksa Saarijärvi A 1AA Vuokatti Otanmäki Pyhäsalmi Haapajärvi Pännäinen Mäntyluoto Kokemäki Valkeakoski Heinola Luumäki Säkäniemi Ilomantsi Km Km 245 Km 289 Koivu Ämmänsaari Niinisalo Parkano Kihniö Jämsänkoski Orivesi Lielahti Salo Kirkkonummi Juurikorpi Savonlinna Huutokoski Viinijärvi Siilinjärvi Haapamäki Helsinki Murtomäki Porvoo Maanselkä Vuosaari Kuusankoski Kunnossapitotasot Helsinki Riihimäki Hyvinkää Kerava Kirkkonummi Pasila Vantaankoski Mäntsälä Kehärata Vuosaari Tikkurila Lapua Isokylä Ruha

12 10 Liikenneviraston väylätietoja 5/ Rataverkolla sallitut nopeudet ja akselipainot 3.1 Ratojen luokitus päällysrakenneluokkiin Päällysrakenneluokka Päällysrakenne kiskot ratapölkyt tukikerros A K30, K33 puu raidesora tai vastaava B1 K43, 54 E1, K60, 60 E1 puu raidesora tai vastaava B2 K43, K60 puu, betoni raidesepeli C1 54 E1 puu, betoni ennen 1987 raidesepeli valmistetut C2 54 E1 betoni 1987 ja jälkeen raidesepeli valmistetut D 60 E1 betoni raidesepeli Päällysrakenneluokan raja on liikennepaikan asemarakennuksen keskikohdalla, ellei kilometrimerkinnällä ole ilmoitettu muuta kohtaa. Päällysrakenneluokat on lisäksi esitetty kuvassa 3.

13 Liikenneviraston väylätietoja 5/ Päällysrakenneluokka Ei sähköistetty Sähköistetty Kiskotus Pölkyt Tukikerros A B 1 B 2 K30, K33 K43, K60, K54 E1, 60 E1 K43, K60 Puu Puu Puu, betoni Raidesora tai vastaava Raidesora tai vastaava Raidesepeli Kolari Rovaniemi Kemijärvi Isokylä C1 54 E1 Puu, betoni < 1987 Raidesepeli C 2 54 E1 Betoni 1987 Raidesepeli Tornio Kemi Laurila D 60 E1 Betoni Raidesepeli Ei liikennöintiä Raahe Oulu Pesiökylä Var tius Kajaani Kontiomäki Pietarsaari Kokkola Ylivieska Murtomäki Iisalmi Nurmes Kaskinen Vaasa Parkano Seinäjoki Siilinjärvi Kuopio Äänekoski Joensuu Haapamäki Pieksämäki Säkäniemi Jyväskylä Niirala Savonlinna Pori Rauma Uusikaupunki Naantali Turku Karjaa Hanko Tampere Toijala Orivesi Lahti Mikkeli Riihimäki Kouvola Hyvinkää Kerava Hamina Loviisa Kotka Porvoo Sköldvik Vuosaari Helsinki Imatra Vainikkala Parikkala Kuva 3. Päällysrakenneluokat

14 12 Liikenneviraston väylätietoja 5/ Suurin nopeus vaihteissa ja raideristeyksissä Päällysrakenneluokka A B1 B2 C1 C2 D Suora raide Yksinkertaiset vaihteet, 60 E1 lyhyet Yksinkertaiset vaihteet, 60 E1 pitkät Yksinkertaiset vaihteet, 54 E1 pitkät Yksinkertaiset vaihteet, muut Kaksoisvaihteet Risteysvaihteet Raideristeykset Poikkeava raide Lyhyet vaihteet R = 165 m Lyhyet vaihteet Lyhyet vaihteet, kun akselipaino on yli 225 kn Pitkät vaihteet R = 500 m R = 530 m R = 900 m, akselipaino enintään 225 kn R = 900 m, akselipaino yli 225 kn R = 1600 m R = 2500 m R = 3000 m 160 Varmuuslukituksesta riippumaton vaihde 3 Suora ja poikkeava raide Merkitty nopeusmerkein. 2 Raiteen suurimman nopeuden mukainen nopeus, kuitenkin enintään 80 km/h kun JKV ei osoita nopeutta 3 Merkitty nopeusmerkein.

15 Liikenneviraston väylätietoja 5/ Sallitut nopeudet eri akselipainoilla rataosakohtaisesti Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn kn Helsinki Turku satama Helsinki asema km 25,2 D km 25,2 km 29,0 C km 29,0 Kirkkonummi D Kirkkonummi km 41,4 D km 41,4 Siuntio C Siuntio km 55,8 D km 55,8 km 59,2 C km 59,2 km 75,4 D km 75,4 km 80,4 C km 80,4 Karjaa D Karjaa km 96,6 D km 96,6 km 103,6 C km 103,6 km 119,2 C km 119,2 km 121,3 D km 121,3 km 126,0 C km 126,0 km 130,8 D km 130,8 km 152,0 D km 152,0 km 158,0 C km 158,0 km 193,4 C km 193,4 Turku asema D Turku asema Turku satama C Huopalahti Vantaankoski D Hyvinkää Karjaa Hyvinkää km 133,1 C km 133,1 Kirkniemi D Kirkniemi km 152,2 D km 152,2 Karjaa C Lohja Lohjanjärvi 4 B Karjaa Hanko Karjaa km 205,7 D km 205,7 Hanko-Pohjoinen C Hanko-Pohjoinen Hanko asema B Turku Uusikaupunki Turku asema Raisio (km 207,4) C Raisio (km 207,4) Uusikaupunki B Liikennöinti sallittu ainoastaan vaihtotyönä.

16 14 Liikenneviraston väylätietoja 5/2013 Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn kn Uusikaupunki Hangonsaari 5 Uusikaupunki km 269,0 C km 269,0 Hangonsaari B Raisio Naantali B Helsinki Riihimäki Helsinki asema Pasila asema D Pasila asema Tikkurila D läntisin raide Pasila asema Tikkurila D läntinen keskiraide Pasila asema Tikkurila D itäinen keskiraide Pasila asema Tikkurila D itäisin raide Tikkurila Kerava asema D läntisin raide Tikkurila Kerava asema D läntinen keskiraide Tikkurila Kerava asema D itäinen keskiraide Tikkurila Kerava asema D itäisin raide Kerava asema Kytömaa D läntisin raide Kerava asema Kytömaa D läntinen keskiraide Kerava asema Kytömaa D itäinen keskiraide Kerava asema Kytömaa D itäisin raide Kytömaa Kyrölä D Kyrölä Purola läntinen raide D Kyrölä Purola keskiraide D Kyrölä Purola itäinen raide D Purola Riihimäki asema D Kerava Hakosilta Kytömaa Hakosilta D Kerava Sköldvik Kytömaa Sköldvik D Liikennöinti sallittu ainoastaan vaihtotyönä.

17 Liikenneviraston väylätietoja 5/ Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn Olli Porvoo 6 A Kerava Vuosaari D kn Riihimäki Tampere Riihimäki asema Sääksjärvi D Sääksjärvi Tampere tavara D läntinen raide Sääksjärvi Tampere tavara D keskiraide Sääksjärvi Tampere tavara D itäinen raide Tampere tavara Tampere asema D Toijala Turku Toijala km 264,7 D km 264,7 Turku asema D Toijala Valkeakoski C Tampere Seinäjoki Tampere asema Lielahti D Lielahti Pohjois-Louko D Pohjois-Louko Seinäjoki asema D läntinen raide Pohjois-Louko km 343,2 D itäinen raide km 343,2 Seinäjoki asema itäinen raide D Lielahti Kokemäki Lielahti Nokia km 204,4 C Nokia km 204,4 Kokemäki D Kokemäki Pori Kokemäki Harjavalta D Harjavalta Pori D Pori Mäntyluoto C Mäntyluoto Tahkoluoto 7 B Kokemäki Rauma D Museorata, liikennöinti Rautatieviraston antaman määräyksen Museoliikenne (Dnro RVI/295/411/2008) mukaisesti

18 16 Liikenneviraston väylätietoja 5/2013 Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn Pori Ruosniemi 7 B kn Niinisalo Parkano Kihniö Niinisalo Parkano A Parkano Kihniö A Seinäjoki Vaasa C Vaasa Vaskiluoto 7 A Seinäjoki Kaskinen 8 Seinäjoki km 452,0 B km 452,0-km 513,8 B km 513,8-km 514,6 B km 514,6 Kaskinen B Seinäjoki Oulu Seinäjoki asema km 431,5 D km 431,5 Lapua C Lapua km 459,0 D km 459,0 km 467,5 D km 467,5 km 482,8 D km 482,8 km 507,8 D km 507,8 km 519,2 D km 519,2 km 524,6 D km 524,6 km 529,3 D km 529,3 km 550,5 D km 551,0 km 553,1 C km 553,1 Oulu asema D Pännäinen Pietarsaari C Pietarsaari Alholma 7 B Kokkola Ykspihlaja Kokkola Ykspihlaja väliratapiha B Tuomioja Raahe C Raahe Rautaruukki 7 C Riihimäki Kouvola Riihimäki asema Hakosilta D Hakosilta Lahti D Liikennöinti sallittu ainoastaan vaihtotyönä. 8 Silloista johtuva rajoitus, ks. kohta 3.10.

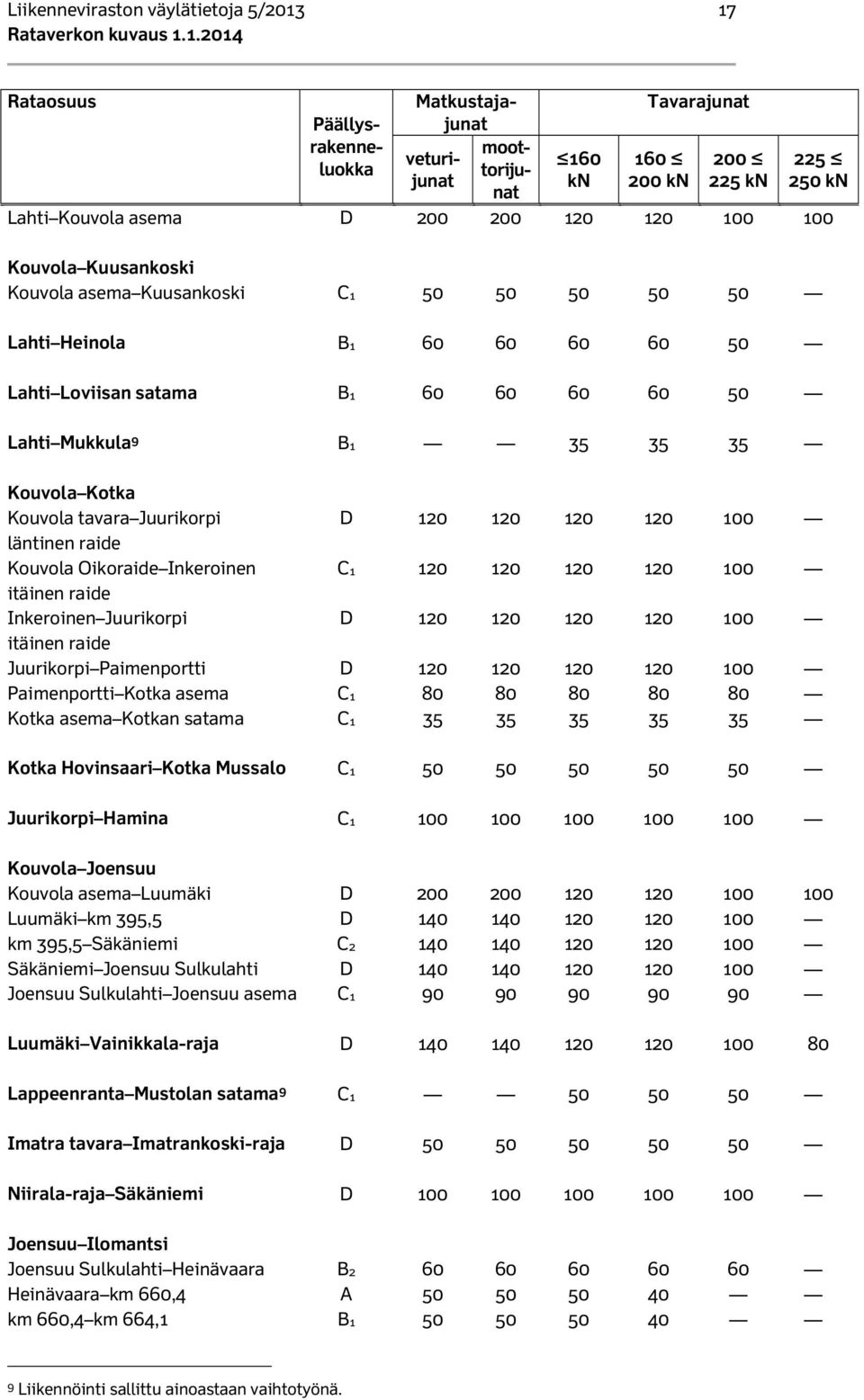

19 Liikenneviraston väylätietoja 5/ Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn kn Lahti Kouvola asema D Kouvola Kuusankoski Kouvola asema Kuusankoski C Lahti Heinola B Lahti Loviisan satama B Lahti Mukkula 9 B Kouvola Kotka Kouvola tavara Juurikorpi D läntinen raide Kouvola Oikoraide Inkeroinen C itäinen raide Inkeroinen Juurikorpi D itäinen raide Juurikorpi Paimenportti D Paimenportti Kotka asema C Kotka asema Kotkan satama C Kotka Hovinsaari Kotka Mussalo C Juurikorpi Hamina C Kouvola Joensuu Kouvola asema Luumäki D Luumäki km 395,5 D km 395,5 Säkäniemi C Säkäniemi Joensuu Sulkulahti D Joensuu Sulkulahti Joensuu asema C Luumäki Vainikkala-raja D Lappeenranta Mustolan satama 9 C Imatra tavara Imatrankoski-raja D Niirala-raja Säkäniemi D Joensuu Ilomantsi Joensuu Sulkulahti Heinävaara B Heinävaara km 660,4 A km 660,4 km 664,1 B Liikennöinti sallittu ainoastaan vaihtotyönä.

20 18 Liikenneviraston väylätietoja 5/2013 Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn kn km 664,1 km 678,4 A km 678,4 km 683,8 B km 683,8 km 687,9 A km 687,9 km 692,5 B km 692,5 Ilomantsi A Joensuu Kontiomäki Joensuu asema Uimaharju C Uimaharju Lieksa C Lieksa Nurmes B Nurmes Porokylä (km 787,9) B Porokylä (km 787,9) km 807,5 C km 807,5 km 809,2 C km 809,2 km 810,2 B km 810,2 km 813,7 C km 813,7 Vuokatti C Vuokatti Kontiomäki B Lieksa Pankakoski 10 A Vuokatti Lahnaslampi 10 B Kouvola Pieksämäki Kouvola asema km 245,9 D km 245,9 Otava D Otava Pieksämäki asema D Mynttilä Ristiina A Otava Otavan satama 10 B Pieksämäki Kontiomäki Pieksämäki asema Kuopio km D ,3 Kuopio km 464,3 Kuopio km C ,0 Kuopio km 466,0 Toivala D Toivala Iisalmi D Iisalmi Murtomäki C Murtomäki Kajaani C Kajaani Kontiomäki C Suonenjoki Iisvesi 11 B Liikennöinti sallittu ainoastaan vaihtotyönä. 11 Liikennöinti sallittu ainoastaan vaihtotyönä.

21 Liikenneviraston väylätietoja 5/ Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn kn Murtomäki Otanmäki 11 A Murtomäki Talvivaara C Kajaani Lamminniemi 11 B Pieksämäki Joensuu Pieksämäki Varkaus C Varkaus Joensuu asema C Varkaus Kommila B Huutokoski Savonlinna Huutokoski Savonlinna asema C Savonlinna Parikkala 12 Savonlinna asema Parikkala B Siilinjärvi Viinijärvi C Sysmäjärvi Vuonos 11 B Tampere Jyväskylä Tampere Järvensivu Orivesi D pohjoinen raide Tampere Järvensivu km 205,0 C eteläinen raide km 205,0 km 208,0 D eteläinen raide km 208,0 Orivesi C eteläinen raide Orivesi km 287,4 D km 287,4 km 308,2 D km 308,2 km 312,6 C km 312,6 km 329,7 D km 329,7 km 332,8 C km 332,8 Jyväskylä D Jämsä Kaipola 13 B Silloista johtuva rajoitus, ks. kohta Liikennöinti sallittu ainoastaan vaihtotyönä.

22 20 Liikenneviraston väylätietoja 5/2013 Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn kn Orivesi Seinäjoki Orivesi Haapamäki B Haapamäki Pihlajavesi C Pihlajavesi Seinäjoki B Vilppula Mänttä B Haapamäki Jyväskylä B Jyväskylä Pieksämäki Jyväskylä Pieksämäki asema C Jyväskylä Äänekoski C Äänekoski Haapajärvi Äänekoski Saarijärvi C Saarijärvi Haapajärvi A Iisalmi Ylivieska Iisalmi km 555,8 C km 555,8 km 613,1 D km 613,1 km 699,0 C km 699,0 Ylivieska D Pyhäkumpu erk.vh Pyhäkumpu B Oulu Laurila Oulu asema Laurila C Kemi Ajos 14 Kemi Ajos km 861,8 B Ajos km 861,8 km 863,5 C Ajos km 863,5 867,1 B Laurila Tornio-raja Laurila Tornio asema C Tornio asema Tornio-raja C Tornio Röyttä Tornio asema Röyttä 14 B Tornio Kolari Tornio asema km 886,1 B km 886,1 Kolari D Liikennöinti sallittu ainoastaan vaihtotyönä.

23 Liikenneviraston väylätietoja 5/ Rataosuus Päällysrakenneluokka Matkustajajunat veturijunat moottorijunat 160 kn Tavarajunat kn kn kn Laurila Kemijärvi Laurila Koivu D Koivu Rovaniemi D Rovaniemi Misi C Misi km 1037,1 C km 1037,1 Kemijärvi B Kemijärvi Isokylä B Oulu Kontiomäki Oulu Nokela km 775,9 C km 775,9 km 787,4 C km 787,4 km 794,5 C km 794,5 km 809,3 C km 809,3 Utajärvi C Utajärvi km 878,2 C km 878,2 km 879,6 C km 879,6 km 893,7 C km 893,7 Paltamo C Paltamo Kontiomäki C Kontiomäki Ämmänsaari A Kontiomäki Vartius-raja Kontiomäki km 662,2 C km 662,2 Vartius-raja C

24 22 Liikenneviraston väylätietoja 5/ Venäläisen standardin (itäisen yhdysliikenteen) mukaisten vaunujen kuljettaminen Jos junassa on yksikin venäläisen standardin mukainen tavaravaunu, suurin nopeus seuraavien rautatieliikennepaikkojen tai niiden osien sivuraiteilla on 20 km/h. Helsinki Turku satama Kauniainen Hyvinkää Karjaa Nummela Karjaa Hanko Hanko Tampere Seinäjoki Ylöjärvi Parkano Ratikylä Peräseinäjoki Seinäjoki asema Seinäjoki tavara Kokemäki Pori Pori Pori Mäntyluoto Pori Mäntyluoto Mäntyluoto Tahkoluoto Mäntyluoto Niinisalo Parkano Kihniö Parkano Seinäjoki Vaasa Seinäjoki asema Seinäjoki tavara Seinäjoki Kaskinen Seinäjoki asema Seinäjoki tavara Kaskinen Seinäjoki Oulu Seinäjoki asema Seinäjoki tavara Lapua Jepua Kälviä Kannus Eskola Sievi Ylivieska Oulainen Kilpua Vihanti Tuomioja Oulu tavara Pännäinen Pietarsaari Pietarsaari Kouvola Kuusankoski Kuusankoski Lahti Heinola Heinola Kouvola Kotka Kymi Kouvola Joensuu Joensuu Peltola Joensuu asema Niirala-raja Säkäniemi Tohmajärvi Joensuu Ilomantsi Joensuu Peltola Joensuu asema Joensuu Nurmes Joensuu Peltola Joensuu asema

25 Liikenneviraston väylätietoja 5/ Nurmes Kontiomäki Valtimo Vuokatti Kouvola Pieksämäki Haukivuori Pieksämäki asema Pieksämäki Temu Pieksämäki lajittelu Pieksämäki tavara Mynttilä Ristiina Ristiina Pieksämäki Kontiomäki Pieksämäki asema Pieksämäki Temu Pieksämäki lajittelu Pieksämäki tavara Haapakoski Markkala Suonenjoki Salminen Kurkimäki Kuopio asema Kuopio tavara Murtomäki Pieksämäki Joensuu Pieksämäki asema Pieksämäki Temu Pieksämäki lajittelu Pieksämäki tavara Varkaus Heinävesi Joensuu asema Joensuu Peltola Murtomäki Talvivaara Murtomäki Varkaus Kommila Varkaus Kommila Savonlinna Parikkala Kerimäki Punkaharju Orivesi Seinäjoki Vilppula Ähtäri Alavus Vilppula Mänttä Vilppula Haapamäki Jyväskylä Keuruu Jyväskylä Pieksämäki Pieksämäki asema Pieksämäki Temu Pieksämäki lajittelu Pieksämäki tavara Äänekoski Haapajärvi Haapajärvi Iisalmi Ylivieska Pyhäsalmi Haapajärvi Oulu Laurila Oulu tavara Tornio Kolari Pello Laurila Kemijärvi Rovaniemi Misi Kemijärvi Kemijärvi Isokylä Kemijärvi Oulu Kontiomäki Paltamo Muhos Oulu tavara Kontiomäki Ämmänsaari Hyrynsalmi Pesiökylä Ämmänsaari

26 24 Liikenneviraston väylätietoja 5/ Yliraskaiden vaunujen kuljetus Vaunu, jonka akselipaino ylittää kohdan 3.3 taulukossa eri rataosuuksille ilmoitetun suurimman akselipainon, on yliraskas kyseiselle rataosuudelle. Ehdot itäisen yhdysliikenteen vaunujen kuljettamisesta yli 225 kn akselipainoilla on esitetty kohdissa Vaunun kuormataulukon kuormaa ei saa tarkoituksellisesti ylittää. Liikakuorma on purettava ensimmäisellä mahdollisella liikennepaikalla, jos kuorman paino on enemmän kuin 5 % sallittua kuormaa suurempi vaunun suurimman akselipainon ollessa 225 kn ja enemmän kuin 2 % sallittua kuormaa suurempi vaunun suurimman akselipainon ollessa 250 kn. Yliraskaat vaunut on kuljetettava erikoiskuljetuksia koskevien määräysten mukaisesti. Vaunun pyöräkerrat ja telien muu rakenne on tarkastettava ennen kuljetusta. Yliraskaiden vaunujen tilapäinen kuljettaminen tulee kysymykseen satunnaisen tarpeen esiintyessä. Tilapäisestä yliraskaasta kuljetuksesta on ilmoitettava radan kunnossapitäjälle radan päällysrakenteen kunnon tarkkailemiseksi Kotimaisten ja läntisen yhdysliikenteen vaunujen kuljettaminen ylikuormassa Vaunun suurimman akselipainon ollessa 225 kn saa yksittäiset ylikuormassa olevat vaunut kuljettaa enintään seuraavin nopeuksin: Päällysrakenneluokka Akselipaino enintään Nopeus km/h kn A B B C1, C2, D Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla C- ja D-päällysrakenneluokan rataosuudella, jolla on sallittu liikennöinti enintään 250 kn akselipainolla Suurin akselipaino on 245 kn. Yli 225 kn mutta enintään 245 kn akselipainon itäisen yhdysliikenteen vaunuja voidaan kuljettaa yli 225 kn akselipainoille määrätyllä nopeudella. Suurin nopeus on 60 km/h. 15 A-päällysrakenneluokkaan kuuluvilla radoilla ja sivuraiteilla saadaan ainoastaan tilapäisesti kuljettaa nopeudella 20 km/h yksittäisiä yliraskaita vaunuja, joiden akselipaino on yli 200 kn, mutta enintään 225 kn. A-päällysrakenneluokkaan kuuluvilla radoilla ja sivuraiteilla on liikennöiminen yli 225 kn akselipainolla kielletty.

27 Liikenneviraston väylätietoja 5/ Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla C- ja D-päällysrakenneluokan rataosuudella, jolla on sallittu liikennöinti enintään 225 kn akselipainolla a) Akselipaino yli 225 kn, mutta enintään 235 kn Suurin nopeus on 60 km/h. Suurin akselipaino on 235 kn. Yksittäisiä yli 225 kn mutta enintään 235 kn akselipainon itäisen yhdysliikenteen vaunuja voidaan kuljettaa enintään 225 kn akselipainoille määrätyllä nopeudella. b) Akselipaino yli 235 kn Mikäli itäisen yhdysliikenteen vaunun akselipaino on yli 235 kn, kuljetusluvan alla luetelluille rataosille enintään 245 kn akselipainoon saakka antaa Liikenneviraston Rataliikennekeskus. Muille rataosille lupaa on haettava Liikenneviraston Väylätekniikkaosastolta. Vaunut on kuljetettava erikoiskuljetuksena luvassa määrätyllä nopeudella. Kerava Sköldvik Tampere Seinäjoki Lielahti Kokemäki Kokemäki Harjavalta Kokemäki Rauma Seinäjoki Oulu Kokkola Ykspihlaja Tuomioja Raahe Raahe Rautaruukki Riihimäki Hakosilta Kouvola Kotka Kotka Hovinsaari Kotka Mussalo Juurikorpi Hamina Luumäki Joensuu Imatra tavara Imatrankoski-raja Niirala-raja Säkäniemi Joensuu Uimaharju Kouvola Pieksämäki Pieksämäki Kontiomäki Pieksämäki Joensuu Siilinjärvi Viinijärvi Iisalmi Ylivieska Oulu Laurila Laurila Tornio Tornio Röyttä Oulu Kontiomäki Kontiomäki Vartius-raja

28 26 Liikenneviraston väylätietoja 5/ Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla B- päällysrakenneluokan rataosuudella Yksittäisiä itäisen yhdysliikenteen vaunuja voidaan tilapäisesti kuljettaa erikoiskuljetuksena enintään 235 kn akselipainoilla B1-päällysrakenneluokan rataosuudella nopeudella 35 km/h ja B2-päällysrakenneluokan rataosuudella nopeudella 50 km/h. Lupaa on haettava Liikenneviraston Rataliikennekeskukselta Itäisen yhdysliikenteen vaunujen kuljettaminen yli 225 kn akselipainolla K30- ja K33-kiskopainon raiteilla ja vaihteissa Liikennöiminen itäisen yhdysliikenteen vaunuilla yli 225 kn akselipainolla on kielletty K30- ja K33-kiskopainon raiteilla ja vaihteissa. 3.6 Nopeuden riippuvuus liikkuvasta kalustosta Vetokaluston ja moottorivaunujen suurimmat sallitut nopeudet Päällysrakenneluokka Sarja A 16 B1 B2 C1 C2 D Dv , Dv Dv Dr14, lisäpainoin Dr Dr Dr Dr Dr Dr Dr Dr Dr Dr Dr Dr Dr Dr Dr Sk Sr Sr Moottorivaunut Sm1, Sm A-päällysrakenneluokkaan kuuluvat raiteet, ks Kaarteissa, joiden säde on alle 600 m, on suurin nopeus 40 km/h. Rataosalla Äänekoski Haapajärvi suurin nopeus on 60 km/h. 18 K30-vaihteiden poikkeavassa raiteessa 20 km/h. 19 Hinattaessa 80 km/h. 20 Ilman vaunuja joko yksinään tai monikäytössä 135 km/h. 21 Ilman vaunuja 160 km/h. Monikäytössä 160 km/h.

29 Liikenneviraston väylätietoja 5/ Päällysrakenneluokka Sarja A 16 B1 B2 C1 C2 D Sm Sm Sm Sm Dm Pienveturit ja rata-autot (Suluissa hinausnopeus, mikäli se poikkeaa suurimmasta sallitusta nopeudesta omalla voimalla liikuttaessa) Päällysrakenneluokka Sarja A 16 B1 B2 C1, C2 ja D Tve1 30 (60) 30 (80) 30 (80) 30 (80) Tve2 45 (60) 45 (80) 45 (80) 45 (80) Tve Tve5 20 (50) 20 (50) 20 (50) 20 (50) Tka (80) 60 (80) 60 (80) Tka7, nrot , Tka7, lumiauralla nrot (80) (80) (80) Tka7, nrot Tka7, lumiauralla nrot (80) (80) (80) Tka7, hitsauskontilla nrot , Tka Tka9 nro Otso4 nro Työkoneiden suurimmat sallitut nopeudet omalla konevoimalla ajettaessa (suluissa hinausnopeus, mikäli työkone saadaan liittää junaan ja hinausnopeus poikkeaa edellä mainitusta) Päällysrakenneluokka Sarja A B1 B2 C1, C2, D Radantarkastusvaunut Et nro Ttr1 nro Lumiharjakoneet Tlh nro Lumiaurat Tla Kiskonhöyläyskoneet Tkh nro Suurin aurausnopeus on määritetty työkoneenkuljettajan käsikirjassa. 23 Hinaus valmistajan ohjeiden mukaisesti. 24 A-päällysrakenneluokkaan kuuluvilla sivuraiteilla 20 km/h. 25 Mittaajana toimivan ratateknisen asiantuntijan ja paikallisen kunnossapitäjän edustajan harkinnan mukaan sama kuin ko. rataosan suurin sallittu nopeus. 26 Pyörän halkaisija enintään 790 mm, mikä edellyttää varovaista kulkua risteysvaihteissa.

30 28 Liikenneviraston väylätietoja 5/2013 Päällysrakenneluokka Sarja A B1 B2 C1, C2, D Raiteenvaihtokoneet Trk nro (50) 20 (80) 20 (100) Sepeliaurat Tsl nrot 880, 882, 884, 885, Tsl nro Tsl nro Tsl nro Tsl nro Sepelinpuhdistuskoneet Tsp nrot 891, Tsp nro Monitoimityökoneet Ttm1 nro Raiteentukemiskoneet Ttk1 26 nrot , 821, 823, 831, Ttk1 26 nrot (50) (50) (50) (50) 28 Ttk1 26 nrot 822, (80) 50 (80) 50 (80) Ttk1 26 nro (90) 85 (90) 85 (90) Ttk1 26 nrot 832, Ttk1 nro Ttk1 26 nro Ttk1 nro Ttk1 nro Ttk1 nro Vaihteentukemiskoneet Ttk2 nrot 841, 844, Ttk2 nro Ttk2 nrot 850, (100) Ttk2 nrot (80) 50 (80) 50 (80) Ttk2 nro (100) Ttk2 nro (100) Ttk2 nro (100) Ttk2 nro Ttk2 nro Ttk2 nro Tukikerroksen tiivistyskoneet Ttk3 nrot 862, Tukemiskoneet Ttk4 nro Ttk5 nro Sähköratojen huolto- ja tarkastusvaunut Tta nrot 1, Apuvaunun max. akselipainolla 160 kn (16 t). 28 Vaihteissa 15 km/h. 29 A-rataluokkaan kuuluvilla ratapihojen sivuraiteilla enintään 20 km/h 30 A-rataluokkaan kuuluvilla ratapihojen sivuraiteilla enintään 20 km/h. 31 Suurin hyväksytty hinausnopeus on 80 km/h.

31 Liikenneviraston väylätietoja 5/ Päällysrakenneluokka Sarja A B1 B2 C1, C2, D Tta nro Tte nrot Tte nrot 91201, Ttv nrot 6, 9, 12, Raidenosturit Tnk4 nrot 982, (20) 15 (50) 15 (60) 15 (60) Tnk4 nro (50) 15 (60) 15 (60) 15 (60) Tnk4 nrot (60) 15 (60) 15 (60) 15 (60) Tnk4 nro (20) 15 (50) 15 (60) (60) 33 Johdonvetokoneet Tnv-sr nrot , (40) 40 (60) 40 (80) 40 (100) Museovetokaluston suurimmat sallitut nopeudet (suluissa hinausnopeus, mikäli se poikkeaa suurimmasta sallitusta nopeudesta omalla voimalla liikuttaessa) Päällysrakenneluokka Sarja A 34 B1 B2 C1, C2, D Dr Dr Dv (80) 75 (80) 75 (80) Dv Hr Hv Hv Pr Tk Tr Vr Rau Dm Dm Risteysvaihteissa 5 km/h pienen pyöränhalkaisijan (440 mm) takia. 33 Hinausnopeus 80 km/h, kun siirrettävä vastapaino on sijoitettu nosturin liitevaunuun. 34 A-päällysrakenneluokkaan kuuluvat sivuradat ja ratapihojen sivuraiteet, ks. kohta Liikennöinti sallittu vain sivuraiteilla. 36 Rataosilla Orivesi Haapamäki ja Haapamäki Jyväskylä 80 km/h. 37 Ilman vaunuja joko yksinään tai monikäytössä 100 km/h. 38 K30-vaihteiden poikkeavalla raiteella suurin sallittu nopeus 20 km/h 39 Yksinään 25 km/h.

32 30 Liikenneviraston väylätietoja 5/ Vetokaluston käyttö A-päällysrakenneluokkaan kuuluvilla raiteilla Dr- ja Sr-sarjojen veturit eivät saa liikennöidä A-päällysrakenneluokkaan kuuluvilla raiteilla junaliikenteessä. Dr- ja Sr-sarjojen vetureiden liikennöinti on sallittua vaihtotöissä sivuraiteilla enintään nopeudella 20 km/h. Muu vetokalusto saa liikennöidä A-päällysrakenneluokkaan kuuluvilla radoilla enintään nopeudella 50 km/h. 3.7 Tärinästä johtuvat nopeusrajoitukset Rataosa Kohde km-väli Nopeusrajoitus Helsinki Riihimäki Jokela tonnin junat 40 km/h Kerava Sköldvik Kerava kaikki junat 40 km/h Kerava Sköldvik Nikkilä kaikki junat 40 km/h Toijala Turku Loimaa tonnin junat 40 km/h Toijala Turku Turku tonnin junat 40 km/h Seinäjoki Kaskinen Kurikka kaikki junat 40 km/h Seinäjoki Oulu Liminka tonnin junat 50 km/h Seinäjoki Oulu Kempele tonnin junat 50 km/h Riihimäki Kouvola Hollola tonnin junat 40 km/h Riihimäki Kouvola Lahti tonnin junat 40 km/h Riihimäki Kouvola Koria tonnin junat 60 km/h Kouvola Kotka Myllykoski tonnin junat 40 km/h Seuraavissa kohteissa on asetettu radan ympäristöön aiheuttaman tärinän takia rajoituksia: Kouvola Kotka Keltakangas kaikki junat 60 km/h Oulu Kontiomäki Oulu tonnin junat 45 km/h Oulu Kontiomäki Muhos tonnin junat 60 km/h Kerava Lahti Järvenpää tonnin tavarajunat 40 km/h Joensuu Viinijärvi Joensuu tonnin tavarajunat 40 km/h

33 Liikenneviraston väylätietoja 5/ Tunnelit ja tunnelirajoitukset Rautatietunnelit rataverkolla Tunneli Pituus (m) Km-väli Rataosa Espoo Helsinki Turku satama Lillgård Helsinki Turku satama Riddarbacken Helsinki Turku satama Bäljens Helsinki Turku satama Köpskog Helsinki Turku satama Åminne Helsinki Turku satama Högbacka Helsinki Turku satama Kaivosmäki Helsinki Turku satama Haukkamäki Helsinki Turku satama Harmaamäki Helsinki Turku satama Lemunmäki Helsinki Turku satama Märjänmäki Helsinki Turku satama Lavianmäki Helsinki Turku satama Tottola Helsinki Turku satama Halikko Helsinki Turku satama Pepallonmäki Helsinki Turku satama Malminkartano Huopalahti Vantaankoski Savio Kerava Vuosaari Labbacka Kerava Vuosaari Kehä II Kouvola Kotka Suurivuori Juurikorpi Hamina Paksunniemi Kouvola Joensuu Voisalmensaari Lappeenranta, Metsä-Saimaan rata Venekallio Kouvola Pieksämäki Vuohijärvi Kouvola Pieksämäki Kulonpalonvuori Kouvola Pieksämäki Mustamäki Pieksämäki Kontiomäki Mustavuori I Pieksämäki Kontiomäki Mustavuori II Pieksämäki Kontiomäki Pieni Neulamäki Pieksämäki Kontiomäki Kyrönniemi Savonlinna Parikkala Matomäki Tampere Jyväskylä Lahdenvuori Tampere Jyväskylä Sahinmäki Tampere Jyväskylä Lautakkomäki Tampere Jyväskylä Paavalinvuori Tampere Jyväskylä Paasivuori Tampere Jyväskylä Keljonkangas I Tampere Jyväskylä Keljonkangas II Tampere Jyväskylä Möykynmäki Haapamäki Jyväskylä Pönttövuori Jyväskylä Pieksämäki Kangasvuori Jyväskylä Äänekoski

34 32 Liikenneviraston väylätietoja 5/ Suurimmat nopeudet tietyissä tunneleissa Seuraavissa tunneleissa on liikennöinnin aiheuttaman painevaikutuksen takia liikennöintirajoituksia, kun junassa on yksikin taulukossa mainitun kaltainen vaunu: Tunneli km-väli Suurin nopeus [km/h] 1-kerrosvaunuja 2-kerrosvaunuja Sm3, Sm6 Helsinki Karjaa Lillgård Riddarbacken Karjaa Salo Bäljens Köpskog Åminne Högbacka Kaivosmäki Haukkamäki Harmaamäki Lemunmäki Märjänmäki Lavianmäki Tottola Salo Turku Halikko Pepallonmäki Orivesi Jyväskylä Keljonkangas II Liikennerajoitukset tunneleissa Rataosalla Kerava Vuosaari Savion ja Labbackan tunnelit: Matkustajien ja muiden henkilöiden kuljettaminen tunnelissa junissa, vaihtotyössä ja kunnossapitokoneissa on kielletty.

35 Liikenneviraston väylätietoja 5/ Kuormaulottumarajoitetut sillat Silloista johtuva kuormaulottumarajoitus, katso kohta Painorajoitetut sillat Kyrönsalmen silta rataosalla Savonlinna Parikkala: Liikennöiminen on kielletty liikkuvalla kalustolla, jonka akselipaino on yli 225 kn. Suurin sallittu nopeus sillalla on 20 km/h. Seinäjoen, Kyrönjoen, Nenätönjoen, Kainastonjoen, Teuvanjoen, Närpiönjoen ja Kaskistensalmen sillat rataosalla Seinäjoki Kaskinen: Liikennöiminen on kielletty liikkuvalla kalustolla, jonka akselipaino on yli 225 kn. Suurin sallittu nopeus Nenätönjoen, Kainastonjoen, Teuvanjoen, Närpiönjoen ja Kaskistensalmen silloilla on 60 km/h sekä Seinäjoen ja Kyrönjoen silloilla 50 km/h, ellei muutoin erikseen määrätä pienempää nopeutta. Mainittuja akselipainoja ei saa ylittää, vaan liikakuorma on purettava toteamisliikennepaikalla. Mainituilla silloilla saa kuljettaa 6- tai 8-akselisia vaunuja vain erikoiskuljetuksina kuljetusluvassa määrätyillä ehdoilla Avattavat sillat Avattavat sillat ja niiden suurimmat nopeudet: Silta Rataosa Suurin nopeus km/h Pohjan silta Karjaa Hanko 50 Kyrönsalmen silta Savonlinna Parikkala Pirttiniemen silta Pieksämäki Joensuu Taipaleen kanavan silta Pieksämäki Joensuu 30 Pielisjoen silta Pieksämäki Joensuu, 50 Joensuu Nurmes Tikkalansaaren silta Pieksämäki Kontiomäki 80 Uimasalmen silta Joensuu Nurmes 60 Tahkoluodon silta Mäntyluoto Tahkoluoto ks kohta Silta ja kiskonjatkokset voidaan lukita, jolloin sallittu nopeus on 60 km/h.

36 34 Liikenneviraston väylätietoja 5/ Radan kunnosta aiheutuvat nopeusrajoitukset Seuraavat rajoitukset ovat voimassa toistaiseksi: Rataosa km-väli Rajoitus Paikan kuvaus km/h Helsinki Turku satama Pehmeikkö Hyvinkää Karjaa Paalutusalue Tampere Seinäjoki Tampere Seinäjoki Pohjanvahvistus Tampere Seinäjoki Pohjanvahvistus Tampere Seinäjoki Pohjanvahvistus Tampere Seinäjoki Pohjanvahvistus Tampere Seinäjoki Pohjanvahvistus läntinen raide Seinäjoki Vaasa Jatkuva geometriavirhe Seinäjoki Vaasa Sortunut sillan reunapalkki Seinäjoki Kaskinen Seinäjoen ratasilta Seinäjoki Kaskinen Kyrönjoen ratasilta Seinäjoki Kaskinen Päällysrakenteen kunto Seinäjoki Kaskinen Pehmeikkö Seinäjoki Kokkola Radan kunto Seinäjoki Kokkola Radan kunto Seinäjoki Kokkola Radan kunto Seinäjoki Kokkola Pännäinen, liikennepaikan muutos Kokkola Ylivieska Vetelinjoen sillan kunto Kokkola Ylivieska Vääräjoen ratasilta Ylivieska Oulu Siikajoen ratasilta Kouvola Joensuu Kattilaharju, eteläinen raide, geometriavirhe vaihteessa Kouvola Joensuu Kaitjärvi, eteläinen ja pohjoinen raide, geometriavirhe vaihteessa Kouvola Joensuu Taavetti, eteläinen raide, geometriavirhe vaihteessa Kouvola Joensuu Saimaan kanavan ratasilta Kouvola Joensuu Mansikkakosken ratasilta, sillanpäät Kouvola Joensuu Simpele, louhepenkereen kunto Kouvola Joensuu Marjoniemen ylikäytävä Kouvola Joensuu Päällysrakenteen kunto akselipaino > 160 kn 43 akselipaino 160 kn

37 Liikenneviraston väylätietoja 5/ Rataosa km-väli Rajoitus Paikan kuvaus km/h Kouvola Joensuu Hammaslahti, päällysrakenteen kunto Joensuu Ilomantsi Radan kunto Joensuu Ilomantsi Tuupovaara, vaihteiden kunto Joensuu Ilomantsi Ilomantsi, vaihteiden kunto Joensuu Nurmes Jakokosken silta, päällysrakenteen kunto sekä vesiongelmat Pieksämäki Kuopio Päällysrakenteen kunto Pieksämäki Kontiomäki Päällysrakenteen kunto, Iisalmen ratapiha Iisalmi Kontiomäki Pengerpainuma Pieksämäki Joensuu Pehmeikköalue Siilinjärvi Viinijärvi Virraskosken ratasillan kunto Jämsänkoski-Jyväskylä Lahdenvuoren tunneli, päällysrakenteen heikko kunto Jämsänkoski-Jyväskylä Paasivuoren tunneli, päällysrakenteen heikko kunto Haapamäki Jyväskylä Pengerpainuma Haapamäki Jyväskylä Möykynmäen tunnelin ja kallioleikkauksen kunto Oulu Laurila Ratageometria Simo Kemi Ouluntien tasoristeys Oulu Kontiomäki Nuojuankoskentien tasoristeys Vauhtinousut Juna, jonka suurin sallittu nopeus on enintään 70 km/h, saa ylittää junakohtaisen nopeutensa 10 km/h:lla seuraavilla ns. vauhtinousualueilla: Taavetin mäki suunnassa Lä Kvl: km 244,0 234,0 Sitikkalan mäki suunnassa Kvl Lh: km 170,2 161,5 Härmänmäki suunnassa Aro Kon: km 683,0 673,0 Vauhtinousualueelle osuvaa, vauhtinousun nopeutta pienempää tilapäistä nopeusrajoitusta tulee kuitenkin noudattaa. 44 tyhjät tavarajunat 45 täydet tavarajunat

38 36 Liikenneviraston väylätietoja 5/ Rataverkon tekniset järjestelmät 4.1 Suojastetut radat Helsinki asema Turku satama Huopalahti Vantaankoski Hyvinkää (Hanko) Helsinki asema Riihimäki asema Kytömaa Hakosilta Kerava Sköldvik Riihimäki asema Tampere asema Toijala Turku tavara Tampere asema Seinäjoki asema Lielahti Kokemäki Kokemäki Mäntyluoto Kokemäki Rauma Seinäjoki asema Oulu asema Tuomioja Raahe raiteet 001 ja 002 Riihimäki asema Kouvola asema Kouvola Kymi raide 002 (Kotka) Juurikorpi (Hamina) Kouvola Imatra tavara raiteet (Joensuu) Luumäki Vainikkala Kouvola asema Pieksämäki asema Pieksämäki asema Kuopio asema Iisalmi Tampere Järvensivu Jyväskylä Jyväskylä Pieksämäki asema Oulu asema Laurila Laurila Tornio raiteet 721, 722, 732, 741 ja 742 Oulu Nokela (Kontiomäki) Säkäniemi (Niirala) Turku asema Uusikaupunki Kerava Vuosaari Kaksi- tai useampiraiteiset molempiin suuntiin suojastetut rataosuudet: Helsinki asema Kirkkonummi Huopalahti Vantaankoski Vantaankoski Havukoski (rakenteilla) Helsinki asema Lielahti Kytömaa Hakosilta Pohjois-Louko Ruha Riihimäki asema Luumäki Tampere Järvensivu Orivesi Suojastetut rataosuudet ja rataosuudet, joille suojastus on rakenteilla, on lisäksi esitetty kuvassa Vasemman puoleisen raiteen käyttämisestä ilmoittaminen Seuraavilla rataosuuksilla on vasemman puoleisen raiteen käyttämisestä ilmoitettava kuljettajalle ennakkoilmoituksessa tai liikenteenohjauksen ilmoituksella. Ilmoituksessa on kuljettajalle aina ilmoitettava, mihin asti vasemman puoleista raidetta liikkuvalla junalla on lupa ajaa. Kouvola Juurikorpi

39 Liikenneviraston väylätietoja 5/ Suojastettu rataosa Suojastus rakenteilla Kolari ( ) = liikennepaikka ei kuulu suojastettuun rataan Rovaniemi Kemijärvi Ei liikennöintiä Museorata Tornio Kemi Raahe Oulu Pesiökylä Var tius Kajaani (Kontiomäki) Pietarsaari Kokkola Ylivieska Murtomäki Iisalmi Vaasa Seinäjoki Kuopio Kaskinen Jyväskylä Pieksämäki (Joensuu) Parkano (Niirala) Mäntyluoto Pori Rauma Uusikaupunki Naantali Turku satama (Hanko) Karjaa Tampere Toijala Lahti Mikkeli Luumäki Riihimäki Kouvola Hyvinkää Kerava (Hamina) (Kotka) Loviisa Porvoo Sköldvik Vuosaari Helsinki Imatra Vainikkala Parikkala Kehärata Kivistö Vantaankoski Leppävaara Huopalahti Pasila Kerava Tikkurila Vuosaari HELSINKI Kuva 4. Suojastetut radat

40 38 Liikenneviraston väylätietoja 5/ Kauko-ohjatut radat Helsinki Turku satama Huopalahti Vantaankoski Vantaankoski Havukoski (rakenteilla) Hyvinkää (Hanko) Helsinki Riihimäki Kytömaa Hakosilta Kerava Sköldvik Riihimäki (Tampere) Toijala Turku (Tampere) (Seinäjoki) Lielahti Kokemäki Kokemäki Mäntyluoto Kokemäki Rauma (Seinäjoki) (Ylivieska) (Oulu) Tuomioja Raahe Riihimäki Kouvola Juurikorpi (Hamina) Kouvola Luumäki Luumäki (Joensuu) Luumäki (Vainikkala) Kouvola Pieksämäki Pieksämäki (Kuopio) (Iisalmi) Siilinjärvi Kemira (Tampere) Jyväskylä Jyväskylä Pieksämäki (Oulu) Laurila Laurila Tornio (Oulu) (Kontiomäki) Säkäniemi (Niirala) Turku Uusikaupunki Kerava Vuosaari (Murtomäki) Talvivaara Kouvola (Inkeroinen) Kymi raide 002 (Kotka) Kauko-ohjatut rataosuudet ja rataosuudet, joille kauko-ohjaus on rakenteilla, on lisäksi esitetty kuvassa 5.
