7 TÄHDEN PARVEKEVESI- JÄRJESTELMÄ Mahdollistaa tukevan ja kestävän rakentamisen.

Transkriptio

1 7 TÄHDEN PARVEKEVESI- JÄRJESTELMÄ Mahdollistaa tukevan ja kestävän rakentamisen. MARKKINOIDEN PALOTURVALLISIN JÄRJESTELMÄ. Vahva uusien innovaatioiden tuella valmistettu järjestelmä, joka mahdollistaa turvallisen ja kestävän rakentamisen. Mikään ei voi mennä väärin!

2 7 TÄHDEN parvekevesijärjestelmä Käyttökohteet Sadex007 yhdistää kaikki tarvittavat ominaisuudet yhteen kaivoon. Sadex007-kaivo käy sekä uudis-, että saneerausrakentamiseen. Elementtitehdas Kaivo asennetaan valumuottiin. Suosittelemme käyttämään asennuksessa apuna Sadex-valusarjaa, jolla kaivo saadaan varmimmin suoraan asemoitua. Sadex007-kaivo on helppo asentaa myös laatan reunaan pienen halkaisijan ansiosta. Avoin järjestelmä kaikille putkille. Paloturvallinen vedenpoistoratkaisu rakennuksen koko elinkaaren ajaksi. EI90 paloluokitus kaikille käytettäville putkityypeille. Kiinnitysmekanismin ansiosta ainoa täysin tukeva järjestelmä. Sadex007-kaivo käy läpi koko parvekelinjan vesikatolta saakka. Sadex007-kaivon erinomainen vedenläpäisykyky poistaa tarpeen käyttää isompaa kuin 75mm parvekeputkistoa. Aina oikea valinta! Kaivon ominaisuuksien ja avoimuuden ansiosta Sadex007 on aina turvallinen valinta. Kestävyys, paloturvallisuus, vedenläpäisy ja tukeva kiinnitys mahdollistavat tuotteen käytön kaikissa rakennuksissa. Paikallaan valu Kaivo asennetaan valumuottiin. Suosittelemme käyttämään asennuksessa apuna Sadex-valusarjaa, jolla kaivo saadaan varmimmin suoraan asemoitua. Sadex007-kaivo on helppo asentaa myös laatan reunaan pienen halkaisija ansiosta. Porattuun elementtiin Kaivo asennetaan lyömällä valmiiksi porattuun 82mm reikään. Kiinnitys varmistetaan liimamassalla. Kaivo asennetaan ennen lopullista pinnoitusta. Rakenteen vuoksi kaivo tulee aina automaattisesti suoraan.

3 Sadex-kattokaivo Parvekevesijärjestelmä Kattokaivo laipallinen Malli SAC 64/50mm. Valmistaja esim. Peltitarvike. Sadex-liukuholkki Sadex-parvekeputki Sadex007-kaivoon yhteensopivat seuraavat putkikoot ja materiaalit: 75mm parvekeputket 1,5mm alumiini + pulveripolttomaalaus 1,15mm RST Sadex-liukuholkki lukitaan Sadex007-kaivoon. Liukuholkin avulla putkisto saadaan täysin tukevaksi, jolloin välikannakointi on tarpeeton. Sadex-palokatko Sadex007-kaivoon asennetaan aina irrallinen ja vaihdettavissa oleva palokatko. Sadex-palokatko täyttää ainoana markkinoilla EI90 palovaatimukset. Sadex007-kaivo Sadex007-kaivon vakiopituudet 150mm, 170mm, 200mm. Tehdään myös erikoismitalla. Sama kaivo asennetaan parvekelinjan jokaiselle parvekkeelle. HUOM! myös kattolaattaan. Sadex-seinäkiinnike Alimmat parvekeputket kannakoidaan vähintään 2kpl/putki seinäkiinnikkeellä. TULOSSA! Uusi Sadex-ulosheittokaivo Sadex-parvekemutka 75mm parvekeputkelle Vakioaste mutkalla 75 astetta. Saatavilla myös eri asteella. Mutka soveltuu myös ulosheitoksi. Olemme tuomassa markkinoille uuden ulosheittokaivon, joka on helppo ja nopea valaa elementtiin. Kaivo poistaa ongelmat kuljetuksista sekä elementin asennuksissa. MINKÄ TÄHDEN TAKIA VALITSISIT ENÄÄ MUUTA JÄRJESTELMÄÄ?

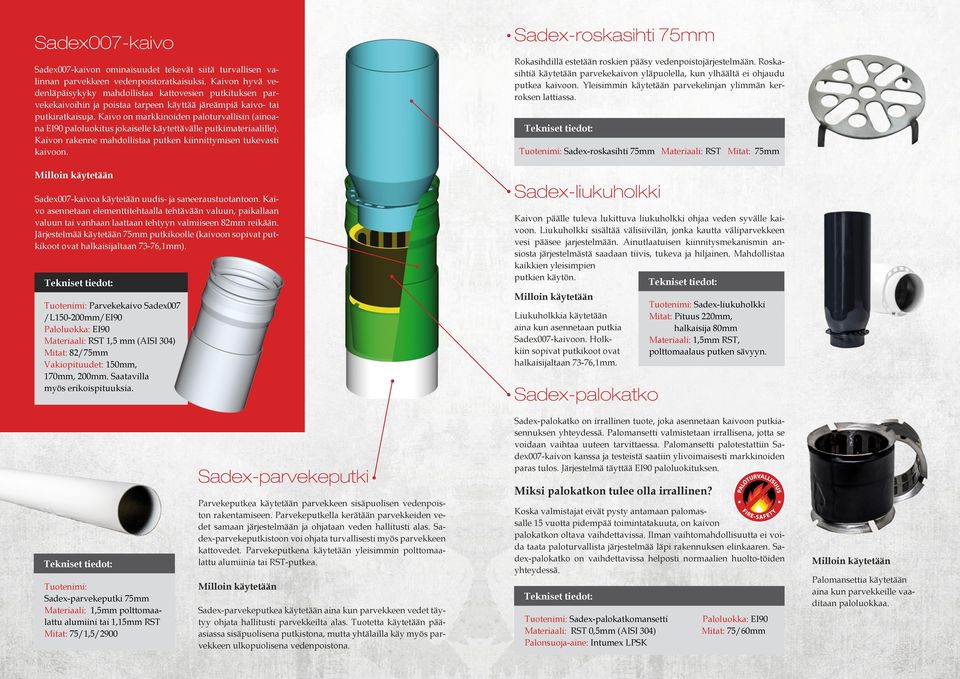

4 Sadex007-kaivo Sadex007-kaivon ominaisuudet tekevät siitä turvallisen valinnan parvekkeen vedenpoistoratkaisuksi. Kaivon hyvä vedenläpäisykyky mahdollistaa kattovesien putkituksen parvekekaivoihin ja poistaa tarpeen käyttää järeämpiä kaivo- tai putkiratkaisuja. Kaivo on markkinoiden paloturvallisin (ainoana EI90 paloluokitus jokaiselle käytettävälle putkimateriaalille). Kaivon rakenne mahdollistaa putken kiinnittymisen tukevasti kaivoon. Sadex007-kaivoa käytetään uudis- ja saneeraustuotantoon. Kaivo asennetaan elementtitehtaalla tehtävään valuun, paikallaan valuun tai vanhaan laattaan tehtyyn valmiiseen 82mm reikään. Järjestelmää käytetään 75mm putkikoolle (kaivoon sopivat putkikoot ovat halkaisijaltaan 73-76,1mm). Tuotenimi: Parvekekaivo Sadex007 /L mm/EI90 Paloluokka: EI90 Materiaali: RST 1,5 mm (AISI 304) Mitat: 82/75mm Vakiopituudet: 150mm, 170mm, 200mm. Saatavilla myös erikoispituuksia. Sadex-roskasihti 75mm Rokasihdillä estetään roskien pääsy vedenpoistojärjestelmään. Roskasihtiä käytetään parvekekaivon yläpuolella, kun ylhäältä ei ohjaudu putkea kaivoon. Yleisimmin käytetään parvekelinjan ylimmän kerroksen lattiassa. Tuotenimi: Sadex-roskasihti 75mm Materiaali: RST Mitat: 75mm Sadex-liukuholkki Kaivon päälle tuleva lukittuva liukuholkki ohjaa veden syvälle kaivoon. Liukuholkki sisältää välisiivilän, jonka kautta väliparvekkeen vesi pääsee jarjestelmään. Ainutlaatuisen kiinnitysmekanismin ansiosta järjestelmästä saadaan tiivis, tukeva ja hiljainen. Mahdollistaa kaikkien yleisimpien putkien käytön. Liukuholkkia käytetään aina kun asennetaan putkia Sadex007-kaivoon. Holkkiin sopivat putkikoot ovat halkaisijaltaan 73-76,1mm. Sadex-palokatko Tuotenimi: Sadex-liukuholkki Mitat: Pituus 220mm, halkaisija 80mm Materiaali: 1,5mm RST, polttomaalaus putken sävyyn. Tuotenimi: Sadex-parvekeputki 75mm Materiaali: 1,5mm polttomaalattu alumiini tai 1,15mm RST Mitat: 75/1,5/2900 Sadex-parvekeputki Parvekeputkea käytetään parvekkeen sisäpuolisen vedenpoiston rakentamiseen. Parvekeputkella kerätään parvekkeiden vedet samaan järjestelmään ja ohjataan veden hallitusti alas. Sadex-parvekeputkistoon voi ohjata turvallisesti myös parvekkeen kattovedet. Parvekeputkena käytetään yleisimmin polttomaalattu alumiinia tai RST-putkea. Sadex-parvekeputkea käytetään aina kun parvekkeen vedet täytyy ohjata hallitusti parvekkeilta alas. Tuotetta käytetään pääasiassa sisäpuolisena putkistona, mutta yhtälailla käy myös parvekkeen ulkopuolisena vedenpoistona. Sadex-palokatko on irrallinen tuote, joka asennetaan kaivoon putkiasennuksen yhteydessä. Palomansetti valmistetaan irrallisena, jotta se voidaan vaihtaa uuteen tarvittaessa. Palomansetti palotestattiin Sadex007-kaivon kanssa ja testeistä saatiin ylivoimaisesti markkinoiden paras tulos. Järjestelmä täyttää EI90 paloluokituksen. Miksi palokatkon tulee olla irrallinen? Koska valmistajat eivät pysty antamaan palomassalle 15 vuotta pidempää toimintatakuuta, on kaivon palokatkon oltava vaihdettavissa. Ilman vaihtomahdollisuutta ei voida taata paloturvallista järjestelmää läpi rakennuksen elinkaaren. Sadex-palokatko on vaihdettavissa helposti normaalien huolto-töiden yhteydessä. Tuotenimi: Sadex-palokatkomansetti Materiaali: RST 0,5mm (AISI 304) Palonsuoja-aine: Intumex LPSK Paloluokka: EI90 Mitat: 75/60mm Palomansettia käytetään aina kun parvekkeille vaaditaan paloluokkaa.

5 Sadex-kattokaivo Kattokaivoa käytetään vedenpoistoon parvekekatoilla. Kattokaivo asennetaan huopien väliin vesikatolle ja putki työnnetään Sadex007-parvekekaivon sisään. Aina kun parvekkeen kattolaatan vedet ohjataan parvekkeen sisäpuoliseen vedenpoistojärjestelmään. Tuotenimi: Sadex-kattokaivo Malli SAC 64/50mm Materiaali: HST Mitat: Poistoputken halkaisija 64mm, pituus 50mm. Valmistaja: Peltitarvike 400mm 64mm Sadex-parvekemutka Mutkia käytetään, kun parvekeputkeen pitää saada tehtyä sivuttaissiirtymiä. Yleisimmin mutkia asennetaan alimpien parvekeputkien kanssa mm. ulosheittoina. Mutkaa käytetään 75mm putken kanssa. Mutkan toinen pää on muhvattu ja toinen pää supistettu. Tuotenimi: Sadex-parvekemutka 75mm Mitat: Vakiomutka on 75 astetta Materiaali: 1,5mm polttomaalattu alumiini tai 1,5mm RST Sadex-parvekeputken Y-haara Parvekeputken y-haaraa käytetään kun halutaan yhdistää 2 putkilinjaa yhteen linjaan tai jos halutaan kerätä ulosheittoputkista vedet yhteen ulkopuoliseen vedenpoistolinjaan. TUOTENIMI Parvekekaivo Sadex007-L150-EI90 (palokatkollinen) Parvekekaivo Sadex007-L170-EI90 (palokatkollinen) Parvekekaivo Sadex007-L200-EI90 (palokatkollinen) Parvekekaivo Sadex007-erikoismitta-EI90 (palokatkollinen) TUOTE- KOODI 930E 931E 932E 933E Tuotenimi: Sadex Y-haara 75mm Materiaali: 1,5mm polttomaalattu alumiini tai 1,5mm RST Mitat: Y-haaran astekulma on 75 astetta. Parvekekaivo Sadex007-L Parvekekaivo Sadex007-L Parvekekaivo Sadex007-L Parvekekaivo Sadex007-erikoismitta 933 Sadex-parvekeputken seinäkiinnike Seinäkiinnike on 2-osainen. Kiinnikkeessä on kantaosa, joka kiinnitetään seinään ja pantaosa jolla putki sidotaan kantaosaan kiinni. Kantaosa valmistetaan joko kuumasinkitystä teräksestä tai RST-teräksestä. Pantaosa on pural-pinnoitettua peltiä tai RST-terästä. Alumiiniputken kanssa käytetään sinkittyä kantaosaa ja pural-pinnoitettua teräspantaa. RST-putken kanssa käytetään RST kanta- ja pantaosaa. Tuotenimi: Sadex-kiinnike Materiaali: Kantaosa kuumasinkitty teräs tai RST-teräs Pantaosa pural-pinnoitettu teräs tai RST-teräs Mitat: 75mm putken kiinnike Sadex- parvekeputki 75mm alumiini 902 Sadex- parvekeputki 75mm RST 905 Sadex- parvekemutka 75mm alumiini 907 Sadex- parvekemutka 75mm RST 910 Sadex- Y-haara 75mm alumiini 912 Sadex- Y-haara 75mm RST 914 Sadex- kiinnike RR 916 Sadex- kiinnike RST 918 Sadex- roskasihti 75mm 928 Sadex- palokatkomansetti 935 Sadex007 liukuholkki RR 936 Sadex007 liukuholkki RST 937

6 Katosten vedenpoisto Sadex-parvekevesijärjestelmä on kaunis ja kestävä ratkaisu katosten ja erilaisten lippojen vedenpoistoksi. Siro 75mm putki harjattuna RST:nä tai polttomaalattuna soveltuu erinomaisesti näkyvillä paikoilla oleviin rakenteisiin. Vahvan materiaalin ansiosta vedenpoistoputket ovat aina väkivallankestäviä. SADEX Ammattilaisten arvostama, naapureiden suosittelema. Autamme ammatti- ja omakotitalorakentajia sekä taloyhtiötä suojaamaan rakennuksia sateelta ja ihmisiä putoamiselta. Toimitamme laatutuotteita täydenpalvelun asennuksella ja asenteella. Se mitä sovitaan, pitää. Sadex-tuotteet sopivat kaikille kattotyypeille sekä kaltevuuksille. Verkkokauppa, jolla on kasvot! verkkokauppa.sadex.fi Palvelee 24/7. Toimitusaika 3-6 arkipäivää. SADEX Y-tunnus: UUSIMAA Katriinantie Vantaa Puh SATAKUNTA Pörstiläntie Pori Puh PIRKANMAA Keisarinviitta Pirkkala Puh YLIVIESKA Savarinväylä Ylivieska Puh JYVÄSKYLÄ Puh
