1 Asentajan käsikirja Varaajasäiliö IHB FI

2

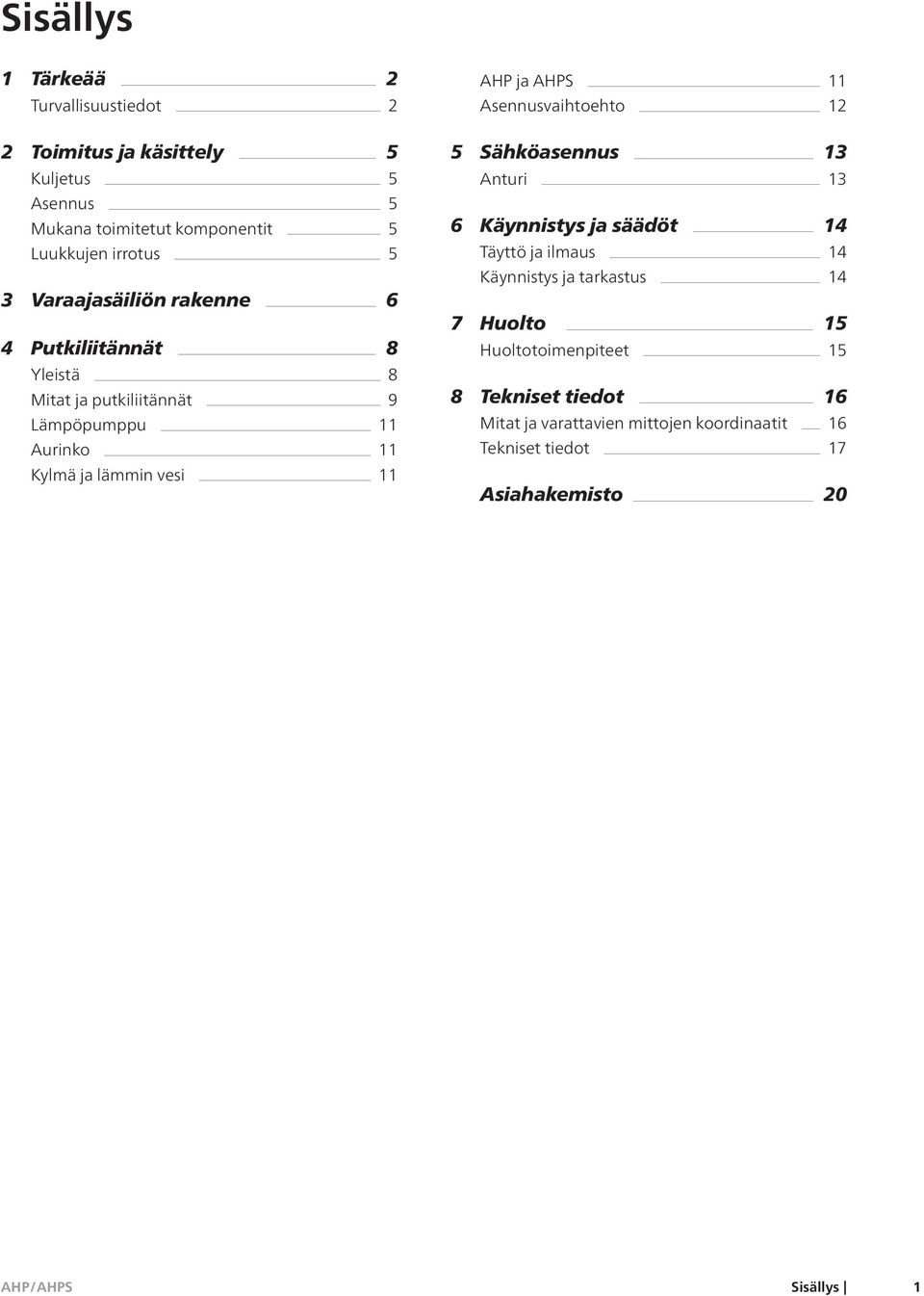

3 Sisällys 1 Tärkeää 2 Turvallisuustiedot 2 2 Toimitus ja käsittely 5 Kuljetus 5 Asennus 5 Mukana toimitetut komponentit 5 Luukkujen irrotus 5 3 Varaajasäiliön rakenne 6 4 Putkiliitännät 8 Yleistä 8 Mitat ja putkiliitännät 9 Lämpöpumppu 11 Aurinko 11 Kylmä ja läin vesi 11 AHP ja AHPS 11 Asennusvaihtoehto 12 5 Sähköasennus 13 Anturi 13 6 Käynnistys ja säädöt 14 Täyttö ja ilmaus 14 Käynnistys ja tarkastus 14 7 Huolto 15 Huoltotoimenpiteet 15 8 Tekniset tiedot 16 Mitat ja varattavien mittojen koordinaatit 16 Tekniset tiedot 17 Asiahakemisto 20 Sisällys 1

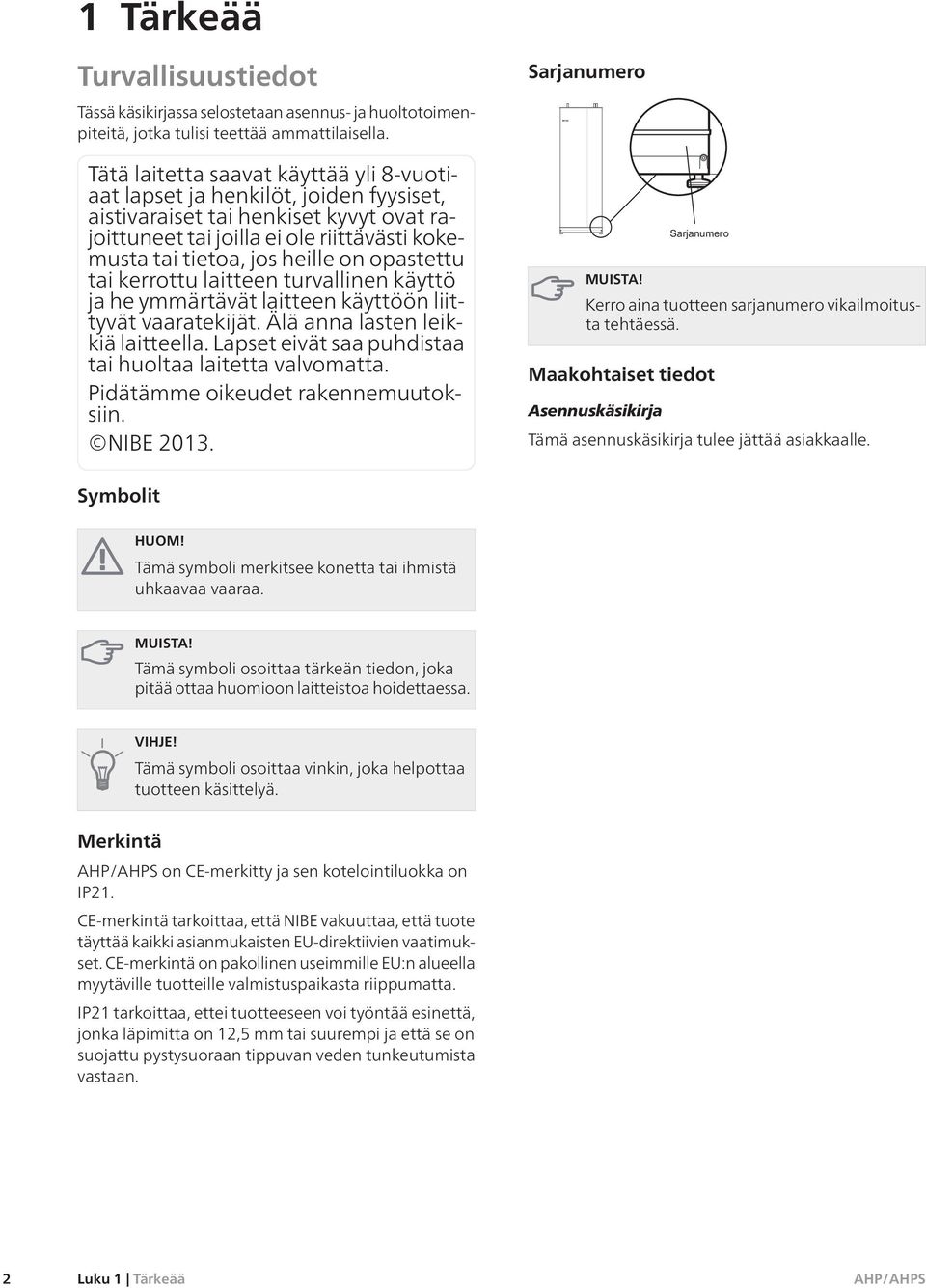

4 1 Tärkeää Turvallisuustiedot Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää aattilaisella. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he yärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätäe oikeudet rakennemuutoksiin. NIBE Sarjanumero MUISTA! Kerro aina tuotteen sarjanumero vikailmoitusta tehtäessä. Maakohtaiset tiedot Asennuskäsikirja Tämä asennuskäsikirja tulee jättää asiakkaalle. Symbolit HUOM! Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä on CE-merkitty ja sen kotelointiluokka on IP21. CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useiille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. IP21 tarkoittaa, ettei tuotteeseen voi työntää esinettä, jonka läpimitta on 12,5 tai suurempi ja että se on suojattu pystysuoraan tippuvan veden tunkeutumista vastaan. 2 Luku 1 Tärkeää

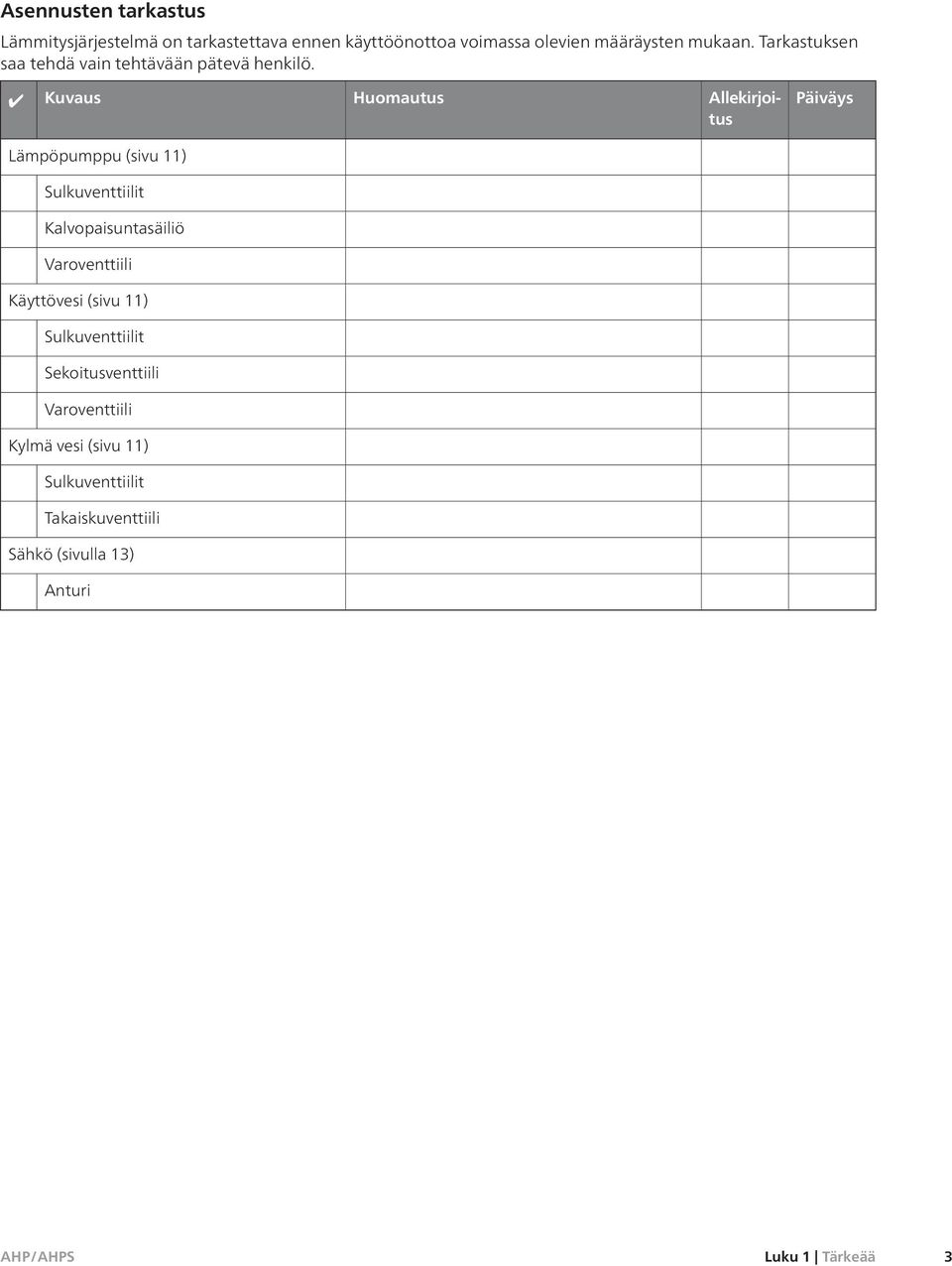

5 Asennusten tarkastus Läitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Kuvaus Huomautus Allekirjoitus Päiväys Lämpöpumppu (sivu 11) Sulkuventtiilit Kalvopaisuntasäiliö Varoventtiili Käyttövesi (sivu 11) Sulkuventtiilit Sekoitusventtiili Varoventtiili Kylmä vesi (sivu 11) Sulkuventtiilit Takaiskuventtiili Sähkö (sivulla 13) Anturi Luku 1 Tärkeää 3

6 Yhteystiedot AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de DK Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi FR AIT France, 10 rue des Moines, Haguenau Tel : Fax : info@nibe.fr GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: info@nibenl.nl NO ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl RU "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru SE NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta 4 Luku 1 Tärkeää

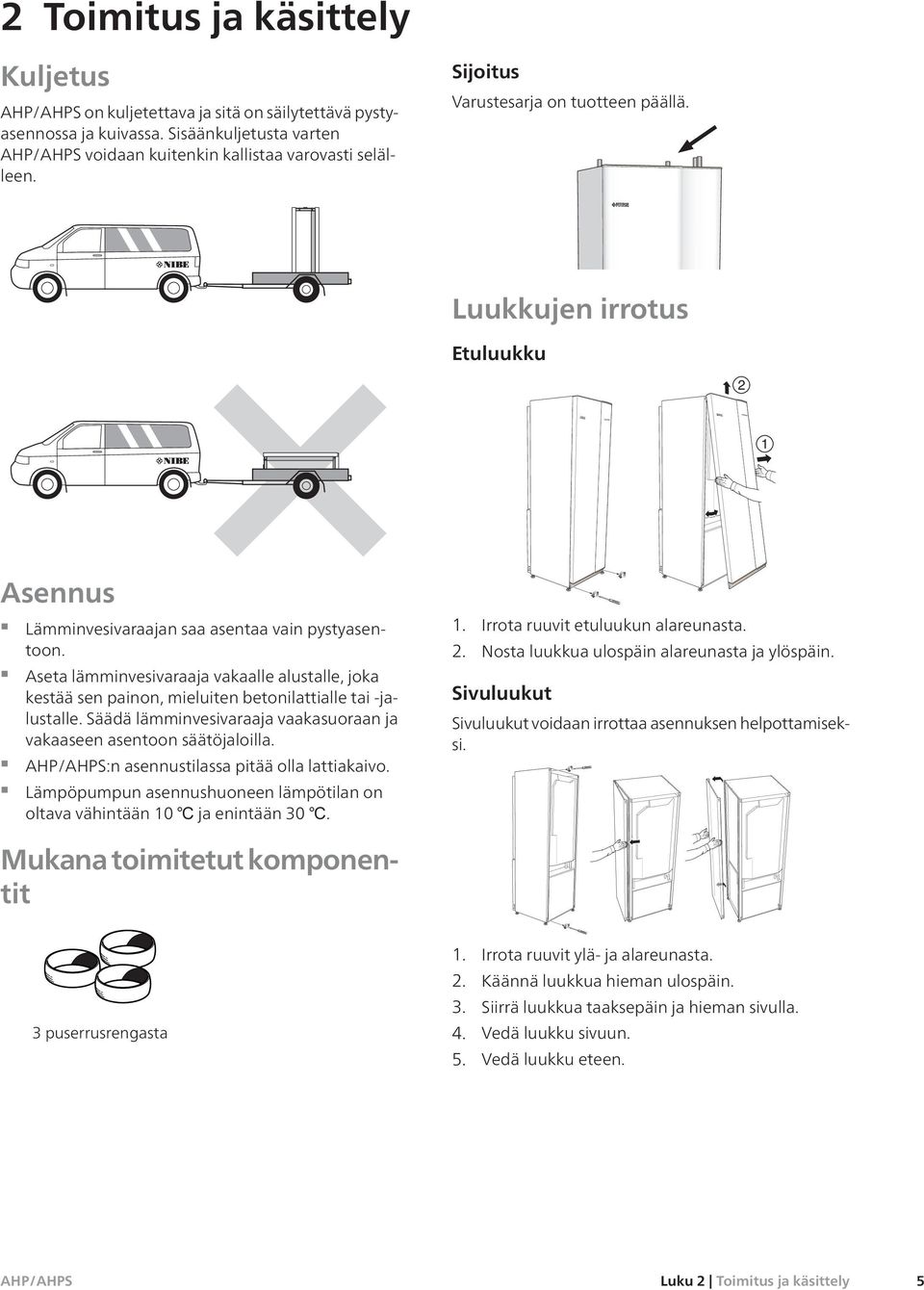

7 0 R 0 R 2 Toimitus ja käsittely Kuljetus on kuljetettava ja sitä on säilytettävä pystyasennossa ja kuivassa. Sisäänkuljetusta varten voidaan kuitenkin kallistaa varovasti selälleen. Sijoitus Varustesarja on tuotteen päällä. Luukkujen irrotus Etuluukku 2 1 Asennus Läinvesivaraajan saa asentaa vain pystyasentoon. Aseta läinvesivaraaja vakaalle alustalle, joka kestää sen painon, mieluiten betonilattialle tai -jalustalle. Säädä läinvesivaraaja vaakasuoraan ja vakaaseen asentoon säätöjaloilla. :n asennustilassa pitää olla lattiakaivo. Lämpöpumpun asennushuoneen lämpötilan on oltava vähintään 10 ja enintään 30. LEK 1. Irrota ruuvit etuluukun alareunasta. 2. Nosta luukkua ulospäin alareunasta ja ylöspäin. Sivuluukut Sivuluukut voidaan irrottaa asennuksen helpottamiseksi. LEK Mukana toimitetut komponentit LEK LEK LEK 3 puserrusrengasta 1. Irrota ruuvit ylä- ja alareunasta. 2. Käännä luukkua hieman ulospäin. 3. Siirrä luukkua taaksepäin ja hieman sivulla. 4. Vedä luukku sivuun. 5. Vedä luukku eteen. Luku 2 Toimitus ja käsittely 5

8 3 Varaajasäiliön rakenne 6 Luku 3 Varaajasäiliön rakenne

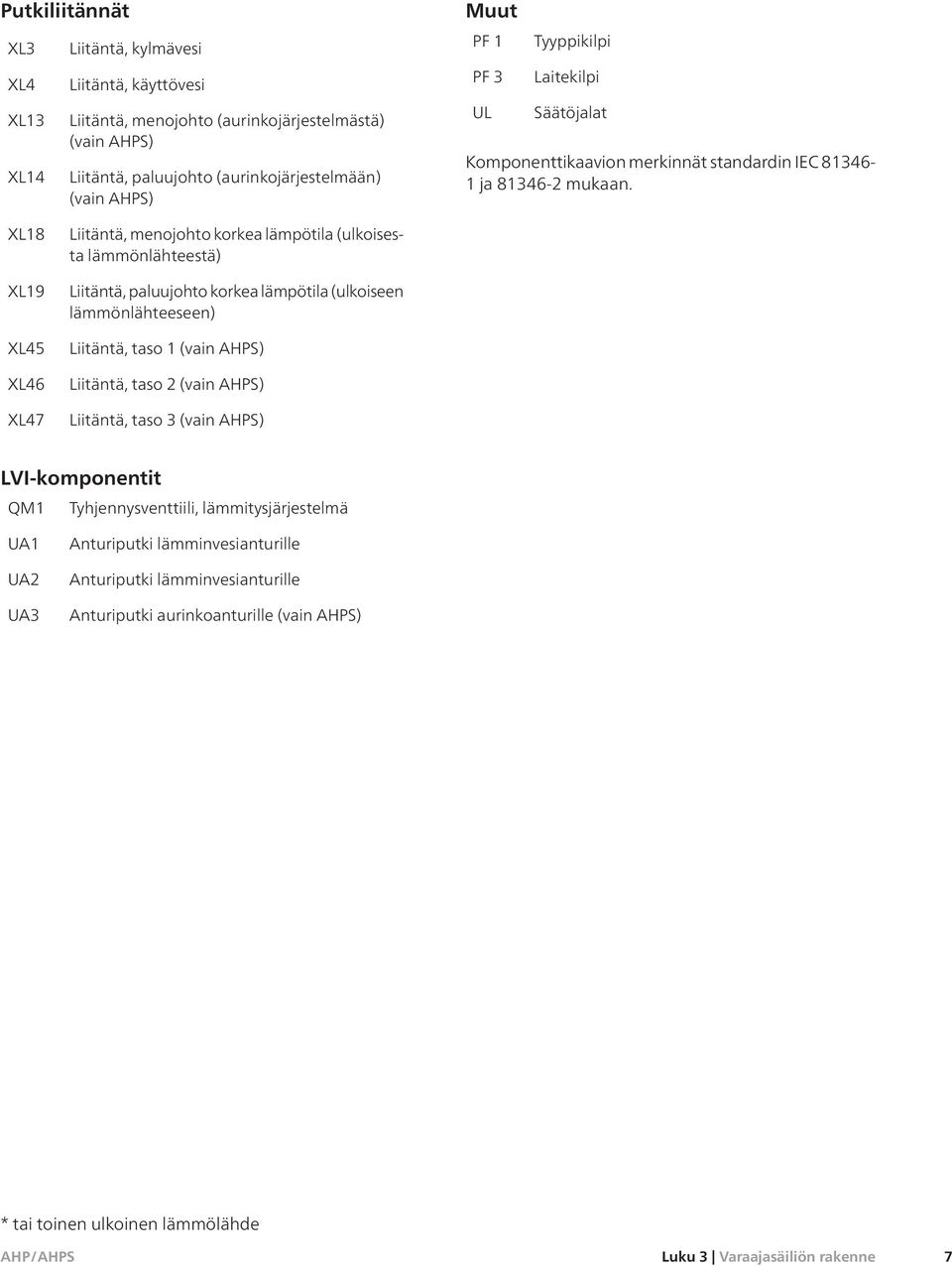

9 Putkiliitännät XL3 XL4 XL13 XL14 Liitäntä, kylmävesi Liitäntä, käyttövesi Liitäntä, menojohto (aurinkojärjestelmästä) (vain AHPS) Liitäntä, paluujohto (aurinkojärjestelmään) (vain AHPS) Muut PF 1 PF 3 UL Tyyppikilpi Laitekilpi Säätöjalat Komponenttikaavion merkinnät standardin IEC ja mukaan. XL18 XL19 XL45 XL46 XL47 Liitäntä, menojohto korkea lämpötila (ulkoisesta läönlähteestä) Liitäntä, paluujohto korkea lämpötila (ulkoiseen läönlähteeseen) Liitäntä, taso 1 (vain AHPS) Liitäntä, taso 2 (vain AHPS) Liitäntä, taso 3 (vain AHPS) LVI-komponentit QM1 Tyhjennysventtiili, läitysjärjestelmä UA1 UA2 UA3 Anturiputki läinvesianturille Anturiputki läinvesianturille Anturiputki aurinkoanturille (vain AHPS) * tai toinen ulkoinen läölähde Luku 3 Varaajasäiliön rakenne 7

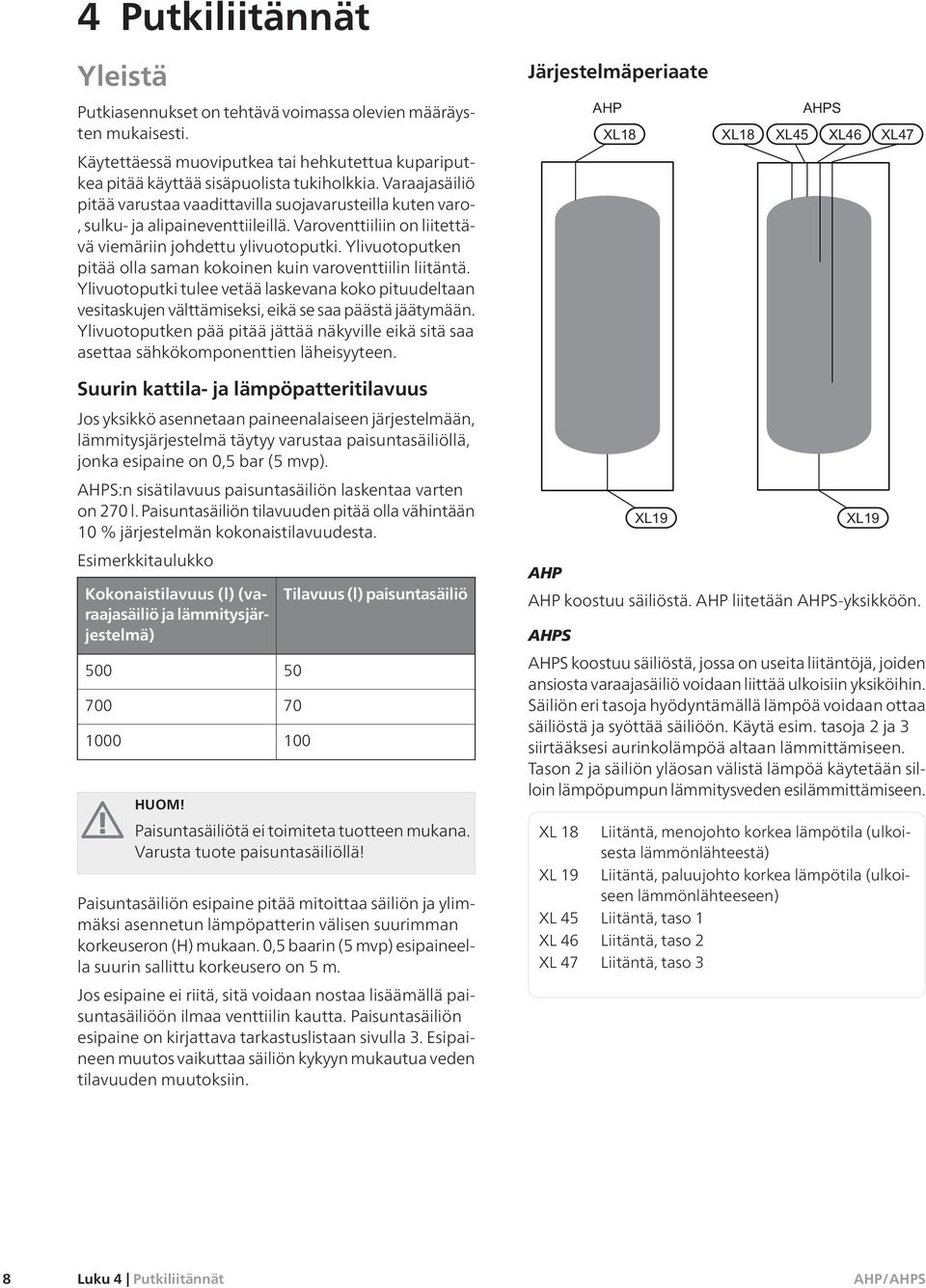

10 4 Putkiliitännät Yleistä Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. Järjestelmäperiaate Käytettäessä muoviputkea tai hehkutettua kupariputkea pitää käyttää sisäpuolista tukiholkkia. Varaajasäiliö pitää varustaa vaadittavilla suojavarusteilla kuten varo-, sulku- ja alipaineventtiileillä. Varoventtiiliin on liitettävä viemäriin johdettu ylivuotoputki. Ylivuotoputken pitää olla saman kokoinen kuin varoventtiilin liitäntä. Ylivuotoputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Ylivuotoputken pää pitää jättää näkyville eikä sitä saa asettaa sähkökomponenttien läheisyyteen. Suurin kattila- ja lämpöpatteritilavuus Jos yksikkö asennetaan paineenalaiseen järjestelmään, läitysjärjestelmä täytyy varustaa paisuntasäiliöllä, jonka esipaine on 0,5 bar (5 mvp). AHPS:n sisätilavuus paisuntasäiliön laskentaa varten on 270 l. Paisuntasäiliön tilavuuden pitää olla vähintään 10 % järjestelmän kokonaistilavuudesta. Esimerkkitaulukko Kokonaistilavuus (l) (varaajasäiliö ja läitysjärjestelmä) Tilavuus (l) paisuntasäiliö AHP AHP koostuu säiliöstä. AHP liitetään AHPS-yksikköön. AHPS HUOM! AHPS koostuu säiliöstä, jossa on useita liitäntöjä, joiden ansiosta varaajasäiliö voidaan liittää ulkoisiin yksiköihin. Säiliön eri tasoja hyödyntämällä lämpöä voidaan ottaa säiliöstä ja syöttää säiliöön. Käytä esim. tasoja 2 ja 3 siirtääksesi aurinkolämpöä altaan läittämiseen. Tason 2 ja säiliön yläosan välistä lämpöä käytetään silloin lämpöpumpun läitysveden esiläittämiseen. Paisuntasäiliötä ei toimiteta tuotteen mukana. Varusta tuote paisuntasäiliöllä! Paisuntasäiliön esipaine pitää mitoittaa säiliön ja yliäksi asennetun lämpöpatterin välisen suurian korkeuseron (H) mukaan. 0,5 baarin (5 mvp) esipaineella suurin sallittu korkeusero on 5 m. Jos esipaine ei riitä, sitä voidaan nostaa lisäämällä paisuntasäiliöön ilmaa venttiilin kautta. Paisuntasäiliön esipaine on kirjattava tarkastuslistaan sivulla 3. Esipaineen muutos vaikuttaa säiliön kykyyn mukautua veden tilavuuden muutoksiin. XL 18 XL 19 XL 45 XL 46 XL 47 Liitäntä, menojohto korkea lämpötila (ulkoisesta läönlähteestä) Liitäntä, paluujohto korkea lämpötila (ulkoiseen läönlähteeseen) Liitäntä, taso 1 Liitäntä, taso 2 Liitäntä, taso 3 8 Luku 4 Putkiliitännät

11 Mitat ja putkiliitännät AHP AHPS Liitäntä QM1 Tyhjennysventtiili XL3 Kylmävesi Ø XL4 Läinvesi Ø XL13 Aurinko, menojohto Ø XL14 Aurinko, paluujohto Ø XL18 Liitäntä, menojohto korkea lämpötila XL19 Liitäntä, paluujohto korkea lämpötila XL45 Liitäntä, taso 1 XL46 Liitäntä, taso 2 XL47 Liitäntä, taso 3 G20 G25 G25 sisäp sisäp. sisäp Luku 4 Putkiliitännät 9

12 Luku 4 Putkiliitännät

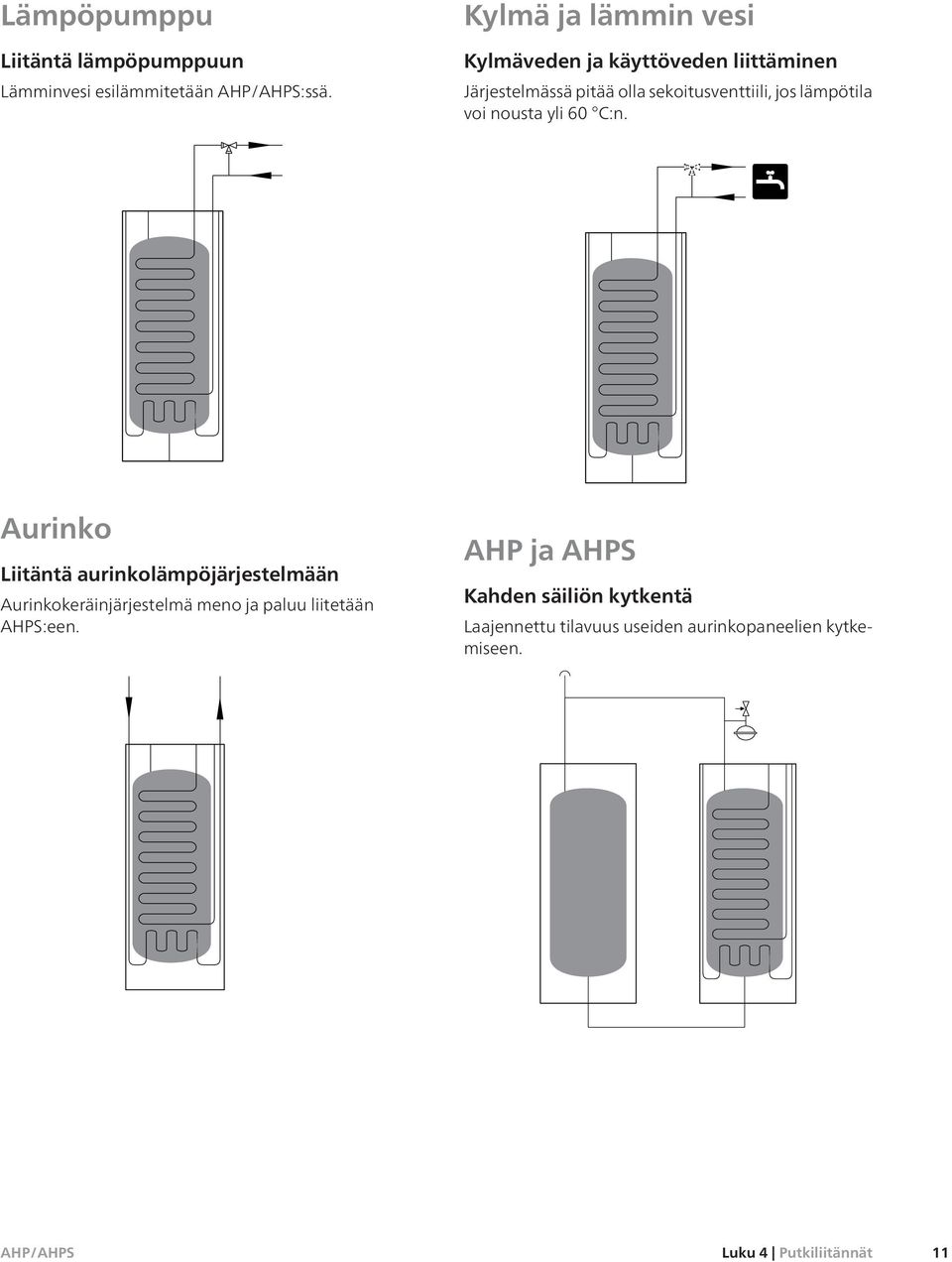

13 Lämpöpumppu Liitäntä lämpöpumppuun Läinvesi esiläitetään :ssä. Kylmä ja läin vesi Kylmäveden ja käyttöveden liittäminen Järjestelmässä pitää olla sekoitusventtiili, jos lämpötila voi nousta yli 60 C:n. Aurinko Liitäntä aurinkolämpöjärjestelmään Aurinkokeräinjärjestelmä meno ja paluu liitetään AHPS:een. AHP ja AHPS Kahden säiliön kytkentä Laajennettu tilavuus useiden aurinkopaneelien kytkemiseen. Luku 4 Putkiliitännät 11

14 Asennusvaihtoehto voidaan liittää monella eri tavalla, joista yksi näytetään tässä. Lisätietoja vaihtoehdosta on osoitteessa sekä käytettävän läönlähteen asennusohjeessa. Symboliavain Symboli Merkitys Ilmausventtiili Sulkuventtiili Takaiskuventtiili Sekoitusventtiili Säätöventtiili Varoventtiili Aurinkokennoihin AHPS voidaan liittää aurinkokeräinjärjestelmään. -EB100 -CP2 -CP2 -QM60 -CP1 -CP1 -RM1 -FL2 -CM1 -AA25 -GP30 -RM1 -BT53 -EP8 -CM5 T -RM2 T P -FL4 -GP4 -QM40 -QM41 -QM42 Maalämpöpumppuun voidaan liittää toiseen läönlähteeseen, esim. NIBE F EP30 T Lämpömittari Lämpötilan anturi Tasopaisunta-astia -CP2 -QM60 -CP1 -FL2 P Kalvopaisuntasäiliö Painemittari -EB100 -CP2 -CP1 -CM1 Kiertovesipumppu Mudanerotin Pellettikattilaan M M 12 Luku 4 Putkiliitännät

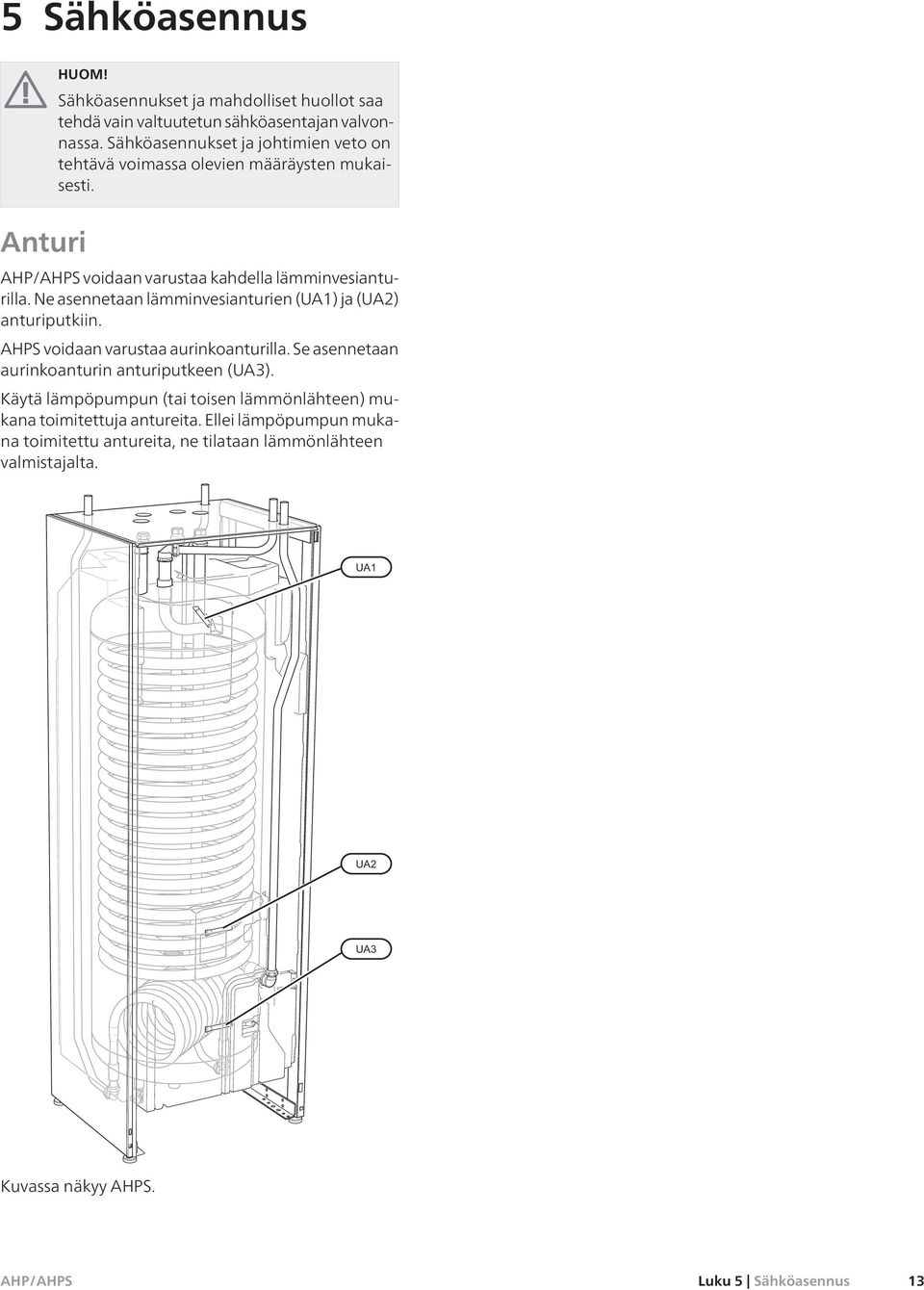

15 5 Sähköasennus HUOM! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. Anturi voidaan varustaa kahdella läinvesianturilla. Ne asennetaan läinvesianturien (UA1) ja (UA2) anturiputkiin. AHPS voidaan varustaa aurinkoanturilla. Se asennetaan aurinkoanturin anturiputkeen (UA3). Käytä lämpöpumpun (tai toisen läönlähteen) mukana toimitettuja antureita. Ellei lämpöpumpun mukana toimitettu antureita, ne tilataan läönlähteen valmistajalta. Kuvassa näkyy AHPS. Luku 5 Sähköasennus 13

16 6 Käynnistys ja säädöt Täyttö ja ilmaus Läinvesikierukan täyttö (AHPS) 1. Avaa kuumavesihana. 2. Täytä läinvesikierukka kylmävesiliitännän kautta (XL3). 3. Kun läinvesihanasta tulee ilmatonta vettä, läinvesikierukka on täynnä ja hanan voi sulkea. Aurinkokierukan täyttö (AHPS) Aurinkokierukka täytetään mieluiten aurinkojärjestelmän täyttöliitännän kautta. Vettä on oltava sekä aurinkokierukassa että säiliössä ennen kuin aurinkojärjestelmä otetaan käyttöön. Säiliön täyttö 1. Avaa ulkoinen ilmausventtiili (CP2-QM60). 2. Täytä säiliö AHPS tyhjennysventtiilin (QM1) kautta. 3. Säiliö on täynnä, kun ilmausventtiilistä (CP2-QM60) virtaavassa vedessä ei ole ilmaa. 4. Sulje ilmausventtiili (CP2-QM60). 5. AHP täyttyy epäsuorasti, kun AHPS täytetään. Käynnistys ja tarkastus Painehäviökäyrästö, aurinkolämpökierukka Liitäntä, menojohto aurinkokeräimestä (XL13) ja liitäntä, paluujohto aurinkokeräimeen (XL14). AHPS Ilmaus Jos asennetaan useita -yksiköitä, on tärkeää ilmata säiliöiden väliset yhteydet. 1. Ilmaa ulkoisen ilmausventtiilin (CP2-QM 60) kautta. 2. Toista täyttö ja ilmaus, kunnes kaikki ilma on poistunut ja paine on oikea. 14 Luku 6 Käynnistys ja säädöt

17 7 Huolto Huoltotoimenpiteet Varoventtiili Käyttövesikierukan varoventtiili päästää joskus vettä, kun läintä vettä on laskettu. Päästön aiheuttaa vedenläittimeen otettu kylmä vesi, joka laajenee läetessään, jolloin paine lisääntyy ja varoventtiili aukeaa. Varoventtiilien toiminta pitää tarkastaa säännöllisesti. Tee tarkastus seuraavasti: 1. Avaa venttiili. 2. Tarkasta, että venttiilin läpi virtaa vettä. 3. Sulje venttiili. Tyhjennys AHPS: Säiliö tyhjennetään tyhjennysventtiilin (QM1) kautta. AHP: Säiliö tyhjennetään AHPS :n tyhjennysventtiilin (QM1) kautta. AHPS:n läinvesikierukka tyhjennetään lappoperiaatteella (letkulla) kylmävesiliitännän (XL3) kautta. Aurinkokierukka tyhjennetään lappoperiaatteella (letkulla) aurinkolämpöjärjestelmän paluuliitännän kautta (XL14). AHPS VIHJE! Varoventtiiliä ei toimiteta varaajasäiliön kanssa. Jos olet epävarma venttiilin tarkastuksesta, ota yhteys asentajaan. Luku 7 Huolto 15

18 8 Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Luku 8 Tekniset tiedot

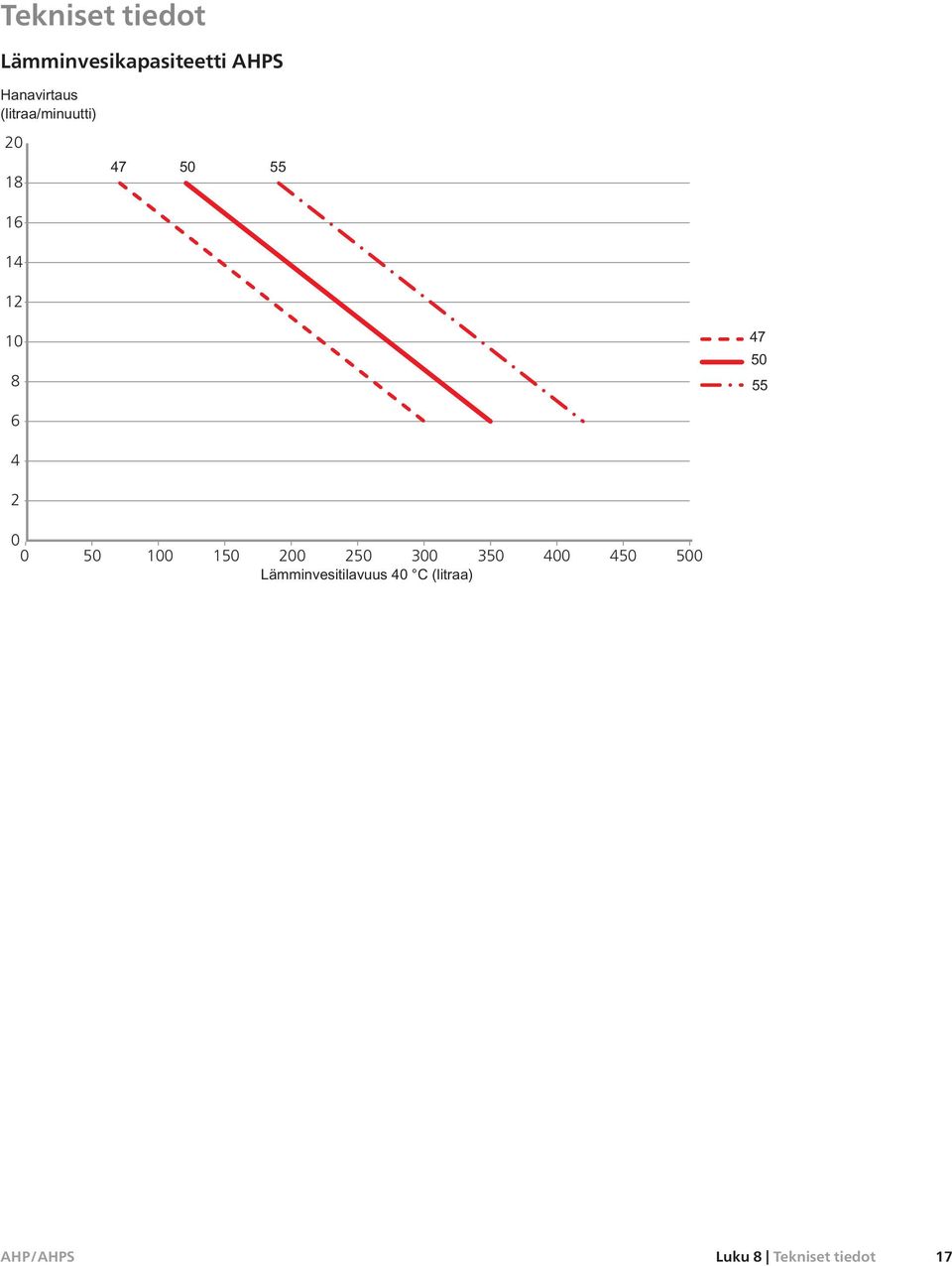

19 Tekniset tiedot Läinvesikapasiteetti AHPS Tappflöde (l/m) 20 Ekonomi Normal Lyx Varmvattenkapacitet VVM Ekonom Normal Lyx Volym varmvatten (liter) Luku 8 Tekniset tiedot 17

20 AHP Sähkötiedot Kotelointiluokka Putkiliitännät Liitäntä, korkea lämpötila (sisäp.) IP 21 G25 Muuta Tilavuus kattilaosa Eniäispaine, kattilaosa Maksimilämpötila litraa MPa/bar C 285 0,3/ Tyhjäkäyntihäviö normaali mukavuus (P es ) W Kapasiteetti, käyttövesituotanto EN Mitat ja painot Leveys 600 Syvyys 600 Korkeus 1800 Vaadittu vapaa korkeus 2270 Paino kg 130 Tuotenumero Luku 8 Tekniset tiedot

21 AHPS Sähkötiedot Kotelointiluokka Läönjako Eniäispaine, kattilaosa Maksimilämpötila Putkiliitännät Käyttövesi ulk. Ø Kylmävesi ulk. Ø Liitäntä, aurinko ulk. Ø Liitäntä, korkea lämpötila (sisäp.) Liitäntä, taso 1-3 MPa/bar C IP 21 0,3/ G25 22 Muuta Tilavuus, läinvesikierukka Tilavuus, aurinkokierukka Tilavuus kattilaosa Eniäispaine läinvesikierukassa Korroosiosuoja, läinvesikierukka Korroosiosuoja, aurinkokierukka Kapasiteetti, käyttövesituotanto EN Tilavuus 40 C normaali mukavuus (V max ) Tyhjäkäyntihäviö normaali mukavuus (P es ) Mitat ja painot Leveys Syvyys Korkeus Vaadittu vapaa korkeus Paino Tuotenumero litraa litraa litraa MPa/bar litraa W kg 17 4, ,0/10 Ruostumaton teräs Kupari Katso käyrä Luku 8 Tekniset tiedot 19

22 9 Asiahakemisto Asiahakemisto A Anturi, 13 Asennus, 5 Asennusten tarkastus, 3 Asennusvaihtoehto, 12 Maalämpöpumppuun, 12 Aurinko, 11 Liitäntä aurinkolämpöjärjestelmääm, 11 H Huolto, 15 Huoltotoimenpiteet, 15 Huoltotoimenpiteet, 15 Tyhjennys, 15 Varoventtiili, 15 J Järjestelmäperiaate, 8 K Kuljetus, 5 Kylmä ja läin vesi, 11 Kylmäveden ja käyttöveden liittäminen, 11 Käynnistys ja säädöt, 14 Käynnistys ja tarkastukset, 14 Painehäviökäyrästö, aurinkokeräin, 14 Käyttövesisilmukan täyttö, 14 Käyttöönotto ja säätö Käynnistys ja tarkastukset, 14 Täyttö ja ilmaus, 14 L Liitäntä aurinkolämpöjärjestelmääm, 11 Liitäntä lämpöpumppuun, 11 Luukkujen irrotus, 5 Läinvesivaraajan rakenne, 6 Komponenttiluettelo, 7 Läinvesivaraajan täyttö, 14 Lämpöpumppu, 11 Liitäntä lämpöpumppuun, 11 M Merkintä, 2 Mitat ja putkiliitännät, 9 Mitat ja tilavaraukset, 16 Mukana toimitetut komponentit, 5 P Painehäviökäyrästö, aurinkokeräin, 14 Putki- ja ilmanvaihtoliitännät Järjestelmäperiaate, 8 Putkiliitännät, 8 Asennusvaihtoehto, 12 Aurinko, 11 Kylmä ja läin vesi, 11 Kylmäveden ja käyttöveden liittäminen, 11 Lämpöpumppu, 11 Mitat ja putkiliitännät, 9 Symbolien selitykset, 12 Yleistä, 8 S Sarjanumero, 2 Suurin kattila- ja lämpöpatteritilavuus, 8 Symbolien selitykset, 12 Symbolit, 2 Sähköasennus, 13 Anturi, 13 T Tekniset tiedot, Mitat ja tilavaraukset, 16 Tekniset tiedot, 17 Toimitus ja käsittely, 5 Asennus, 5 Kuljetus, 5 Luukkujen irrotus, 5 Mukana toimitetut komponentit, 5 Turvallisuusohjeita, 2 Asennusten tarkastus, 3 Sarjanumero, 2 Symbolit, 2 Yhteystiedot, 4 Turvallisuustiedot Merkintä, 2 Tyhjennys, 15 Tärkeää, 2 Tärkeää tietoa Turvallisuusohjeita, 2 Täyttö ja ilmaus, 14 Käyttövesikierukan täyttö, 14 Läinvesivaraajan täyttö, 14 V Varoventtiili, 15 Y Yhteystiedot, 4 20 Luku 9 Asiahakemisto
