1 Ruohonleikkurin ohjekirja * HPG G46SHL-B 6 in 1 * HPG G53SHL-C 6 in 1 * HPG G51S-B 4in1 HUOMIO! Perehdy kaikkiin varotoimenpiteisiin ja turvallisuusohjeisiin huolellisesti ennen laitteen käyttöä!

2 Kiitos, että valitsit bensiinimoottorilla varustetun ruohonleikkurimme. Perehdy kaikkiin varotoimenpiteisiin ja turvallisuusohjeisiin huolellisesti ennen laitteen käytön aloittamista, jotta bensiinimoottorilla varustettu ruohonleikkurisi toimisi aina parhaalla mahdollisella tavalla. SISÄLTÖ 1. Turvallisuusvaroitukset Kokoaminen Ennen käyttöä Käyttö Huolto Säilytys

3 1. Turvallisuusvaroitukset Oma turvallisuutesi ja sivullisten turvallisuus ovat ehdottoman tärkeitä. Tämä ohjekirja sisältää oleelliset turvallisuusvaroitukset, jotka on merkitty myös ruohonleikkuriin. Varoitukset varoittavat mahdollisista vaaroista, jotka voivat vaarantaa oman turvallisuutesi ja sivullisten turvallisuuden. Lue turvallisuusvaroitukset huolellisesti. Kaikista ruohonleikkurin käyttöön ja huoltoon liittyvistä vaaroista ei ole kuitenkaan järkevää eikä mahdollistakaan varoittaa. Siksi ruohonleikkuria käytettäessä on myös käytettävä tervettä järkeä ja harkintaa. Tärkeät turvallisuustiedot on esitetty usealla eri tavalla. Varoitusmerkit ruohonleikkurissa. Ohjeet ruohonleikkurin asianmukaiseen ja turvalliseen käyttöön. Tärkeää! Lue ohjekirja ennen ruohonleikkurin käytön aloittamista. Sinkoutuvien esineiden aiheuttamat vaarat. Sivullisten on pysyttävä turvallisen etäisyyden päässä ruohonleikkuria käytettäessä. Varoitus! Irrota sytytystulpan johto ja lue ohjeet ennen minkäänlaisten korjaus- tai huoltotöiden aloittamista. Irti leikkautumisen vaara! Liikkuvat terät. Älä työnnä käsiä tai jalkoja terän aukon lähelle tai alle. Turvallisuusvaroitukset niihin liittyy varoitusmerkki ja jokin kolmesta varoituksesta: VAARALLINEN, VAROITUS tai NOUDATA VAROVAISUUTTA. VAARALLINEN Ohjeiden noudattamatta jättäminen voi aiheuttaa vakavia vammoja tai kuoleman. VAROITUS Ohjeiden noudattamatta jättäminen voi aiheuttaa vakavia vammoja tai kuoleman. NOUDATA VAROVAISUUTTA Ohjeiden noudattamatta jättäminen voi aiheuttaa vammoja. Kaikissa varoituksissa kerrotaan vaaroista ja siitä, mitä voi tapahtua ja miten vammat voidaan välttää tai miten niitä voidaan vähentää. Käyttö Tämä laite on tarkoitettu vain luonnollisen nurmikon leikkaamiseen. Älä käytä laitetta mihinkään muuhun tarkoitukseen. Laitteen käyttötarkoituksenvastainen käyttö voi vaarantaa oman turvallisuutesi ja vaurioittaa ruohonleikkuria. Alle 16-vuotiaat henkilöt ja henkilöt, jotka eivät ole perehtyneet käyttöohjeisiin, eivät saa käyttää ruohonleikkuria. Käyttäjä vastaa muiden alueella viipyvien henkilöiden turvallisuudesta. Lapset ja lemmikkieläimet on pidettävä turvallisen etäisyyden päässä ruohonleikkuria käytettäessä. Poista kaikki vieraat esineet nurmikolta ennen ruohon leikkaamiseen aloittamista, sillä ne voivat sinkoutua ulos ruohonleikkurista käytön aikana. Varmista myös ruohon leikkaamisen aikana huolellisesti, että nurmikolla ei ole vieraita esineitä. Käyttöohjeet Varmista, että kaikki mutterit, pultit ja ruuvit on kiristetty hyvin. Aseta ruohonkerääjä paikoilleen ennen ruohon leikkaamisen aloittamista. Varmista, että terä ja sen kiinnitysruuvit ovat varmasti hyvin paikoillaan ennen ruohon leikkaamisen aloittamista. Teroita terä tasaisesti molemmilta puolilta, jotta se on varmasti suorassa, jos terä on teroitettava uudelleen reunojen leikkaamista varten. Vaihda vaurioitunut terä viipymättä uuteen. Pukeudu aina pitkiin housuihin ja lujatekoisiin jalkineisiin ruohoa leikatessasi. 3

4 Älä anna ruohonleikkurin käydä tyhjäkäynnillä suljetuissa tiloissa tai tiloissa, joissa on heikko ilmanvaihto, sillä moottorin pakokaasussa on terveydelle haitallista hiilimonoksidia. Varmista aina riittävä valaistus. Älä käytä ruohonleikkuria sateessa äläkä leikkaa ruohonleikkurilla märkää ruohoa. Noudata erityistä varovaisuutta leikatessasi ruohoa rinteissä ja jyrkillä alueilla. Leikkaa ruoho aina viistosti tällaisissa paikoissa äläkä koskaan leikkaa ruohoa suoraan ylös- tai alaspäin. Sammuta aina ensin moottori, jos ruohonleikkuri jätetään ilman valvontaa tai siirretään toiseen paikkaan tai jos sitä on kallistettava. Älä koskaan nosta ruohonleikkurin takaosaa ruohonleikkuria käynnistettäessä tai työnnä käsiä tai jalkoja ruohonleikkurin sisäpuolelle tai takaosassa olevaan poistoaukkoon. Ruohonleikkurin vakionopeutta ei saa muuttaa. Itsevetävien ruohonleikkureiden veto on kytkettävä pois päältä ennen moottorin käynnistämistä. Älä nosta tai kanna ruohonleikkuria, jos moottori käy. Sammuta moottori ja irrota sytytystulpan korkki seuraavissa tapauksissa: - ennen minkäänlaisia toimenpiteitä ruohonleikkurin kotelon sisäpuolella tai takaosan poistoaukon alla - ennen minkäänlaisten huoltoon, korjaamiseen tai tarkastuksiin liittyvien toimenpiteiden suorittamista - ennen ruohonleikkurin kantamista, nostamista tai siirtämistä - jos ruohonleikkuri jätetään ilman valvontaa tai leikkuukorkeutta säädetään - ennen ruohonkerääjän irrottamista ja tyhjentämistä. - Jos terä iskeytyy vieraaseen esineeseen, sammuta moottori ja tarkasta ruohonleikkuri huolellisesti mahdollisten vaurioiden varalta. Vie ruohonleikkuri korjattavaksi valtuutettuun huoltoon. VAROITUS Terä pyörii muutaman sekunnin ajan moottorin sammuttamisen jälkeen. - Jos ruohonleikkuri tärisee poikkeavalla tavalla, pyri selvittämään sen syy ja vie ruohonleikkuri huollettavaksi valtuutettuun huoltoon. - Tarkista säännöllisesti pulttien, muttereiden ja ruuvien kireys varmistaaksesi ruohonleikkurin turvallisen käytön. BENSIINI ON HYVIN HERKÄSTI SYTTYVÄÄ - Säilytä bensiiniä siihen tarkoitukseen sopivassa kanisterissa. - Käytä suppiloa apuna polttoainesäiliön täyttämisessä ja tee se ulkona. Älä tupakoi. - Lisää ruohonleikkuriin bensiiniä ja öljyä ennen käynnistämistä. Älä koskaan avaa polttoainesäiliön korkkia moottorin ollessa käynnissä tai jos ruohonleikkuri ei ole vielä ehtinyt jäähtyä. - Älä käynnistä moottoria, jos maahan on vuotanut bensiiniä. Siirrä ruohonleikkuri ensin pois ja vältä lämmönlähteen altistumista bensiinille siihen saakka, kunnes bensiini on kokonaan höyrystynyt pois. - Sulje polttoainesäiliön korkki ja sulje bensiinikanisteri huolellisesti. 4

5 2. Kokoaminen Pakkauksesta poistaminen Ota ruohonleikkuri pois pakkauksesta ja tarkista huolellisesti mahdolliset irtonaiset osat. Ohjausaisan asennus ja korkeuden säätö Avaa ohjausaisa ja kokoa ja ruuvaa osat yhteen ruuveilla ja nupeilla. Asenna käynnistyskahva ohjausaisan oikealle puolelle ja kiinnitä vaijeri paikoilleen muoviholkilla. Vedä käynnistyskahvan vaijeri paikoilleen pitkin ohjausvaijeria. NUPPI RUUVI H on ohjausaisan yläasento, ja L on ohjausaisan ala-asento. 5

6 Jarruvaijerin asennus Asenna jarruvaijeri ja kytkinvaijeri jarruvivun aukkoon ja kytkinvivun aukkoon (ks. nuoli). Jarruvaijeri Kytkinvaijeri Levyn asennus Ota levy ja kaksi muovipussiin pakattua ruuvia laatikosta ja kiinnitä levy paikoilleen ruuveilla. RUUVI OHJAUSTAULU 6

7 Ruohonkerääjän kokoaminen Työnnä ruohonkerääjän kehys pussiin ja kiinnitä kiinnikkeet paikoilleen kuvan osoittamalla tavalla. RUOHONKERÄYSPUSSIN KEHYS RUOHONKERÄYSPUSSI MUOVIKIINNIKE Nosta takaosan poistoaukon kansi ylös, irrota silppuri ja asenna ruohonkeräyspussi paikoilleen. RUOHONKERÄÄJÄN KAHVA TAKAOSAN POISTOAUKON KANSI Silppuri Silppuri auttaa ohjaamaan ruohon ruohonleikkurin kotelon alle sen tehokkaampaa silppuamista varten. Asenna ja irrota silppuri nostamalla takaosan poistoaukon kantta kuvan osoittamalla tavalla. Silppuri voidaan asentaa paikoilleen vain yhdellä tavalla. Silppuri on irrotettava, jos käytetään ruohonkerääjää. TAKAOSAN POISTOAUKON KANSI SILPPURI 7

8 Takaosan poistoaukon kannen tuet Ota tuet pussista ja nosta takaosan poistoaukon kansi ylös. Asenna kannen tuet paikoilleen tehostaaksesi leikkuujätteen poistumista ruohonleikkurin alta. TUKI Sivupoistoaukon suojuksen asennus Nosta sivupoistoaukon kansi ylös ja asenna suojus paikoilleen. SIVUPOISTOAUKON KANSI SIVUPOISTOAUKON KOURU Vain silppuaminen: irrota sivupoistoaukon kansi. 8

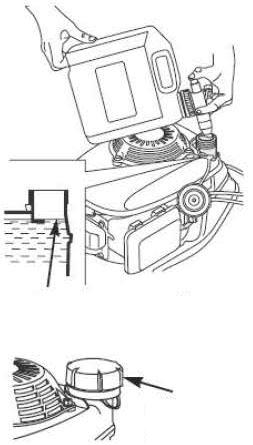

9 3. Ennen käyttöä Moottoriöljy Ruohonleikkurin moottoriin ei ole lisätty öljyä tehtaalla. Kaikki moottorit käynnistetään tehtaalla ennen pakkaamista. Suurin osa öljystä poistetaan ennen laitteen lähettämistä, mutta moottorissa on siitä huolimatta pieni määrä öljyä. Moottoriin jäävän öljyn määrä voi vaihdella. Lisää riittävästi öljyä. Öljynpinnan on ulotuttava öljytikun ylä- ja alamerkin väliin kuvan osoittamalla tavalla. Älä lisää moottoriin liikaa öljyä. TÄYTTÖAUKON KORKKI / ÖLJYTIKKU (Älä kierrä öljytikkua aivan pohjaan öljyä tarkistettaessa.) YLÄMERKKI ALAMERKKI POLTTOAINE HUOMIO: Moottori toimitetaan ilman bensiiniä. Lisää polttoainesäiliöön 1 litra polttoainetta ennen moottorin käynnistämistä. Irrota polttoainesäiliön korkki. Lisää polttoainetta polttoainesäiliön yläosassa olevaan ylämerkkiin saakka. Älä lisää öljyä liikaa. Pyyhi maahan valunut polttoaine pois ennen moottorin käynnistämistä. Kierrä polttoainesäiliön korkki huolellisesti takaisin paikoilleen. POLTTOAINEMÄÄRÄN YLÄMERKKI POLTTOAINESÄILIÖN KORKKI VAROITUS Bensiini on erittäin herkästi syttyvää, ja bensiinihöyry voi räjähtää ja aiheuttaa vakavia vammoja tai kuoleman. Bensiiniä on käsiteltävä äärimmäisen varovasti. Säilytettävä lasten ulottumattomissa. Täytä polttoainesäiliö hyvällä ilmanvaihdolla varustetussa paikassa moottorin ollessa sammuksissa. Älä tupakoi ja varmista, että bensiinin lisäys- ja säilytyspaikassa ei ole avotulta eikä kipinöitä. Vältä ihon toistuvaa tai pitkittynyttä altistumista bensiinille. Myös bensiinihöyryjen hengittämistä on vältettävä. 9

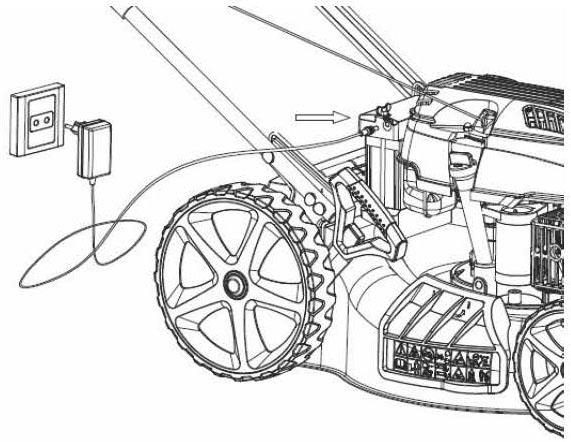

10 Kierrä polttoainesäiliön korkki huolellisesti takaisin paikoilleen polttoaineen lisäämisen jälkeen. Jos polttoainetta valuu maahan, varmista, että ruohonleikkuria ympäröivä alue on täysin kuiva ennen moottorin käynnistämistä. Akun lataaminen Lataa akku ennen sähköisen käynnistyksen käyttöä! Akun latautuminen kestää 5 tuntia. Kytke laturi akkuun ja virtaverkkoon. Leikkuukorkeuden säätö Tarkista leikkuukorkeuden säädöt ja säädä tarvittaessa. VAROITUS Terä voi aiheuttaa vakavia vammoja. Sammuta ruohonleikkurin moottori ennen leikkuukorkeuden säätöä. 10

11 4. Käyttö Moottorin käynnistys Säädä ryyppy asentoon CHOKE ( RYYPPY ). RYYPPY Vedä jarruvipu taakse ja pidä sitä vasten ohjausaisaa. JARRUVIPU Vapauta kytkinvipu. Se estää ruohonleikkuria siirtymästä eteenpäin käynnistyksen aikana. KYTKINVIPU 11

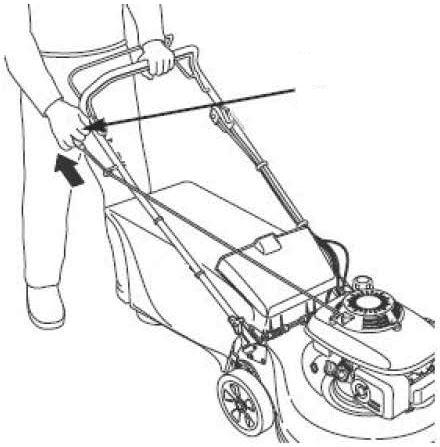

12 Jos ruohonleikkurissa on sähköinen käynnistys, käännä virta-avainta ja moottori käynnistyy. Virta-avain Ota oikealla kädellä kiinni sähköisestä käynnistyskahvasta ja vedä hitaasti, kunnes tunnet vasteen. Vedä sitten napakasti kahvasta siten, että käynnistysvaijeri kelautuu kokonaan ulos tuen läpi. (Jos kylmäkäynnistys ei riitä, toista käynnistys 2 tai 3 kertaa.) KÄYNNISTYSKAHVA 12

13 Työnnä ryyppyvipu asennosta CHOKE ( RYYPPY ) asentoon RUN ( AJO ) heti käynnistämisen jälkeen. (Jos sää on viileä, anna moottorin käydä muutama minuutti ennen ruohon leikkaamisen aloittamista.) AJO Ruohonleikkurin ohjainten käyttö Terä alkaa pyöriä heti, kun moottori käynnistyy. Pidä turvakahva ajoasennossa moottorin ollessa käynnissä. Moottori sammuu heti, kun moottorin ohjauskahva vapautetaan. Vapauta moottorin ohjauskahva aina, kun poistut ruohonleikkurin luota. Kytkinvipu Työnnä kytkinvipua eteenpäin ja pidä sitä vasten ohjausaisaa saadaksesi ruohonleikkurin kulkemaan eteenpäin. Pysäytä ruohonleikkuri vapauttamalla kytkinvipu. Vapauta kytkinvipu aina ennen moottorin käynnistämistä. Ruohonleikkuri kulkee eteenpäin, kun kytkin kytkeytyy päälle. Käytä kytkinvipua nopein ja vakain liikkein varmistaaksesi, että kytkin on aina kokonaan päällä tai poissa päältä. Pidä kytkinvipu ohjausaisaa vasten, kun käytät ruohonleikkurin itsevetävää toimintoa. Siten pidennät kytkimen käyttöikää. KYTKINVIPU 13

14 Vaihdevipu Varmista paras lopputulos pitämällä vaihdevipu aina asennossa FAST ( NOPEA ). Terän pyöriminen vakionopeudella saa aikaan voimakkaan ilmavirran ja ruohonleikkuri leikkaa ruohoa tehokkaammin. NOPE Moottorin sammutus Siirrä vaihdevipu asentoon SLOW ( HIDAS ). HIDAS Vapauta kytkinvipu. KYTKINVIPU 14

15 Vapauta jarruvipu. JARRUVIPU VAROITUS Terä pyörii vielä muutaman minuutin moottorin sammuttamisen jälkeen. Irrota sytytystulpan korkki, jos poistut ruohonleikkurin luota. 15

16 5. Huolto TÄRKEÄÄ Ruohonleikkuri on huollettava säännöllisesti ja perusteellisesti sen turvallisuuden ja toimivuuden varmistamiseksi vielä vuosienkin päästä. Varmista aina, että kaikki mutterit, pultit ja ruuvit on kiristetty, jotta ruohonleikkuria on turvallista käyttää. Säännöllinen huolto on erittäin tärkeää ruohonleikkurin turvallisuuden ja toimivuuden varmistamiseksi. Älä koskaan säilytä ruohonleikkuria sisätiloissa siten, että polttoainesäiliö on täynnä, sillä bensiinihöyry voi altistua avotulelle tai kipinöille tai kuumalle lämmönlähteelle. Anna moottorin jäähtyä ennen ruohonleikkurin siirtämistä suljettuun tilaan. Poista ruoho, lehdet ja ylimääräinen voiteluaine moottorista, pakoputkesta, akkukotelosta ja polttoaineen säilytyspaikasta palovaaran vähentämiseksi. Älä jätä täysiä leikkuujätesäiliöitä sisätiloihin. Varmista turvallisuus äläkä käytä ruohonleikkuria, jos sen osat ovat kuluneet tai vaurioituneet. Vaurioituneet osat on vaihdettava. Niitä ei voi korjata. Käytä alkuperäisiä varaosia (terässä on oltava oikea tuotemerkki). Laadultaan alkuperäisiä varaosia heikommat varaosat voivat vaurioittaa ruohonleikkuria ja vaarantaa oman turvallisuutesi. Polttoainesäiliö voidaan tyhjentää vain ulkona ja vasta sen jälkeen, kun moottori on ensin jäähtynyt. Käytä paksuja työkäsineitä terää irrotettaessa ja asennettaessa. Tarkista terän suoruus teroittamisen jälkeen. Tarkista itsesulkeutuva suojus ja ruohonkerääjä usein kulumien ja vaurioiden varalta. Ruohonleikkuria käsiteltäessä, kuljetettaessa tai kallistettaessa on aina - käytettävä paksuja työkäsineitä - otettava kiinni ruohonleikkurin turvallisista kohdista ja huomioitava samalla ruohonleikkurin paino ja sen jakautuminen. Terä Tarkastus Kallista ruohonleikkuria oikealle siten, että ilmansuodattimen toinen puoli osoittaa ylöspäin. Siten vältät polttoainevuodot ja hankalan käynnistyksen. Varmista, että terässä ei ole vaurioita, halkeamia tai runsasta ruostetta tai korroosiota. Tylsän terän voi teroittaa, mutta kulunut, halkeillut tai muulla tavoin vaurioitunut terä on vaihdettava uuteen. Terän asennuksessa on aina käytettävä momenttiavainta. Varmista, että terän pultit on kiristetty. Irrotus ja asennus Jos terä on irrotettu teroittamista tai vaihtoa varten, sen takaisin paikoilleen asentamiseen tarvitaan momenttiavain. Käytä paksuja työkäsineitä suojataksesi kätesi. Irrota pultti hylsyavaimella. Käytä puukiiloja apuna estääksesi terää pyörimästä irrotuksen aikana. Irrota terä. Asenna terä paikoilleen käyttämällä sopivaa pulttia ja aluslevyjä. Varmista, että aluslevyt asetetaan siten, että kovera puoli osoittaa terän suuntaan ja kupera puoli pultin suuntaan. Kiristä terän pultti momenttiavaimella. Käytä puukiiloja apuna estääksesi terää pyörimästä pultin kiristämisen aikana. 16

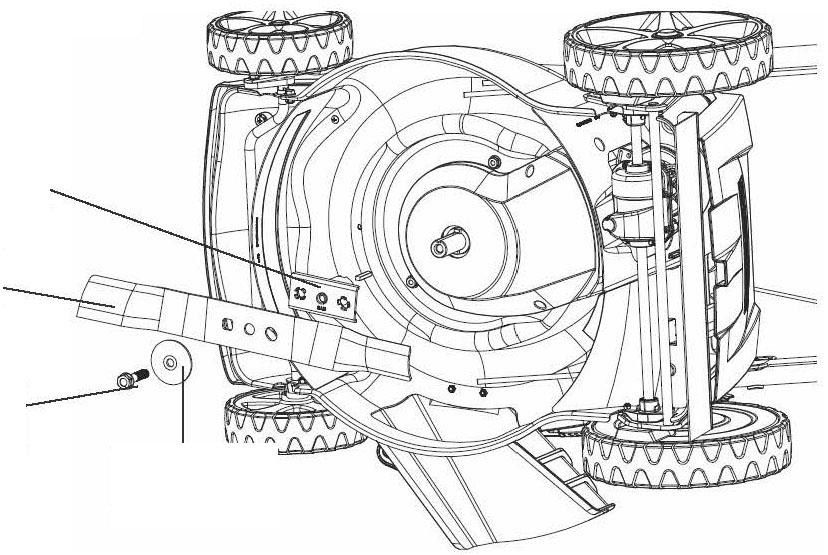

17 TERÄN VÄLIKAPPALE TERÄ PULTTI ALUSLEVY Ruohonkerääjän puhdistus ja vaihto Puhdistus Pese pussi puutarhaletkulla ja anna sen kuivua perusteellisesti ennen käytön jatkamista. Märkä pussi tukkeutuu helposti. Vaihto Irrota pussin muovireunat kehyksestä ja irrota kehys pussista. PUSSI MUOVIREUNUS KEHYS Laita uusi pussi kehykseen ja napsauta muovireunukset kiinni kehykseen. MUOVIREUNUS 17

18 Moottorin huolto Tarkista moottorin öljy Moottorin on oltava sammuksissa ja ruohonleikkurin on oltava pysähdyksissä moottorin öljyn tarkistamisen aikana. Poista öljyntäyttöaukon korkki ja pyyhi öljytikku puhtaaksi. Työnnä öljytikku öljysäiliöön mutta älä kierrä sitä pohjaan saakka. Tarkista öljyn määrä tikusta. Jos öljynpinta ulottuu alamerkin lähelle, lisää öljyä sen verran, että öljynpinta ulottuu enintään ylämerkkiin. Älä lisää öljyä liikaa. Kierrä säiliön korkki huolellisesti takaisin paikoilleen. HUOMIO Moottori voi vaurioitua, jos sitä käytetään vähäisellä öljymäärällä. TÄYTTÖAUKON KORKKI / ÖLJYTIKKU (Älä kierrä öljytikkua pohjaan saakka öljyä tarkistettaessa.) YLÄMERKKI ALAMERKKI Moottoriöljyn vaihto Poista käytetty öljy moottorin ollessa vielä lämmin. Lämmin öljy virtaa ulos nopeammin ja säiliö tyhjenee perusteellisemmin. Pyyhi täyttöaukko puhtaaksi ja irrota sitten korkki ja öljytikku. Laita sopivankokoinen astia ruohonleikkurin viereen käytetyn öljyn keräämistä varten ja kallista sitten ruohonleikkuria oikealle. Käytetty öljy virtaa täyttöaukon kautta astiaan. Tyhjennä säiliö perusteellisesti. Hävitä käytetty öljy ja kanisterit ympäristöystävällisellä tavalla. Öljy ja kanisterit on suositeltavaa viedä keräyspisteeseen, niille tarkoitettuun suljettuun keräyssäiliöön tai jäteasemalle jatkokäsittelyä varten. Älä hävitä käytettyä öljyä jätteen mukana äläkä kaada sitä maahan tai viemäriin. Lisää säiliöön valmistajan suosittelemaa öljyä. Älä lisää öljyä liikaa. Anna öljyn asettua moottorissa muutaman minuutin ajan ja tarkista sitten öljyn määrä. Ilmansuodattimen puhdistus HUOMIO Jos moottoria käytetään ilman ilmansuodatinta tai viallisella ilmansuodattimella varustettuna, moottoriin voi päästä likaa, mikä kuluttaa moottoria nopeasti. Paina kannen hakasia ja irrota kansi. Irrota suodatin kotelosta. Tarkista suodatin ja vaahtomuoviosa ja vaihda, jos ne ovat vaurioituneet. Puhdista suodatin napauttamalla sitä pari kertaa vasten kovaa pintaa lian irrottamiseksi tai puhalla se puhtaaksi paineilmalla sisäpuolelta suodattimen läpi. Älä koskaan yritä irrota likaa harjalla, sillä harjaaminen saa lian tunkeutumaan syvemmälle suodattimeen. Pyyhi ilmansuodattimen kotelo ja kansi puhtaaksi kostealla liinalla. Varo, että likaa ei pääse suoraan kaasuttimeen johtavaan ilmakanavaan. Asenna suodatin ja kansi takaisin paikoilleen. Ilmansuodattimen kansi Suodatin Ilmakanava Vaahtomuoviosa Kannen hakaset 18 Ilmansuodattimen kotelo

19 Sytytystulpan huolto Sytytystulpan on oltava puhdas ja kärkivälin on oltava vaatimustenmukainen, jotta sytytystulppa toimii asianmukaisesti. Irrota sytytystulpan korkki ja puhdista sytytystulppa. SYTYTYSTULPPA SYTYTYSTULPAN KORKKI Irrota sytytystulppa sytytystulppa-avaimella. SYTYTYSTULPPA-AVAIN Tarkista sytytystulppa. Vaihda sytytystulppa, jos elektrodit ovat kuluneet tai eristin on halkeillut tai rikki. Mittaa sytytystulpan kärkiväli sopivalla laitteella. Kärkivälin on oltava 0,028~0,031 tuumaa (0,7~0,8 mm). Säädä kärkiväliä tarvittaessa taivuttamalla reunimmaista elektrodia sopivalla työkalulla. 0,028~0,031 tuumaa (0,7~0,8 mm) TIIVISTERENGAS Aseta sytytystulppa varovasti käsin takaisin paikoilleen varmistaaksesi, että kierteet kiertyvät oikein paikoilleen. Asenna sytytystulpan korkki takaisin paikoilleen. HUOMIO Löystynyt sytytystulppa voi johtaa moottorin ylikuumenemiseen ja vaurioitumiseen. Liian kireälle kiristetty sytytystulppa voi vahingoittaa sylinteripään kierteitä. 19

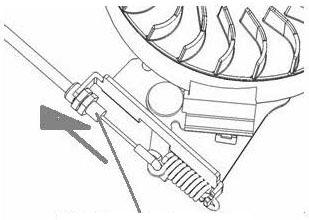

20 Kytkinvivun ja jarruvivun vaijereiden säätö Jos kytkinvipu on löystynyt, säädä vaijeria säätimestä (ks. kuva). KYTKINVAIJERIN SÄÄDIN Jos jarruvipu on löystynyt, säädä vaijeria säätimestä (ks. kuva). Jarruvivun vaijerin säätö 20

21 Huoltoaikataulu HUOLTOVÄLI (4) TOIMENPITEET Tehdään ilmoitetuin välein Ennen jokaista käyttöä tai käyttötuntimäärän täytyttyä sen mukaan, kumpi saavutetaan ensin. Moottoriöljy Tarkista O Ensimmäisen kuukauden tai 5 käyttötunnin jälkeen Kolmen kuukauden tai 25 käyttötunnin välein Vaihda O O(2) Ilmansuodatin Tarkista O Vaihda O Sytytystulppa Tarkista, säädä Vaihda Vauhtipyörän Tarkista jarrupalat (tyyppi A) Kuuden kuukauden tai 50 käyttötunnin välein Kerran vuodessa tai 100 käyttötunnin välein Polttoainesäiliö Puhdista O ja -suodatin Polttoaineletku Tarkista Kahden vuoden välein (vaihdettava tarvittaessa) Kärkiväli Tarkista, O säädä Polttokammio Puhdista 200 käyttötunnin välein O O Joka toinen vuosi tai 250 käyttötunnin välein O Vianmääritys MOOTTORI EI KÄYNNISTY Mahdollinen syy Korjaaminen 1. Tarkista polttoaine. Polttoaine on lopussa. Lisää polttoainetta. Huonolaatuinen polttoaine; polttoainesäiliötä ei ole tyhjennetty varastoinnin ajaksi tai ruohonleikkuriin on lisätty huonolaatuista polttoainetta. 2. Irrota ja tarkista sytytystulppa. Sytytystulppa on vioittunut tai likainen tai kärkiväli on väärä. Polttoaine on kastellut sytytystulpan (moottori on kastunut). 3. Vie ruohonleikkuri valtuutettuun Polttoainesuodatin on tukossa, huoltoon tai myyjälle tai tarkista kaasutin on rikki, venttiilit ovat ohjekirjasta. jumittuneet jne. Tyhjennä polttoainesäiliö ja kaasutin. Lisää tuoretta polttoainetta. Vaihda sytytystulppa. Kuivaa sytytystulppa ja aseta se takaisin paikoilleen. Vaihda tai korjaa vialliset osat tarpeen mukaan. 4. Paina bensiinipumpun painiketta. Kylmä. Paina bensiinipumpun painiketta. MOOTTORISSA EI OLE TEHOA Mahdollinen syy Korjaaminen 1. Tarkista ilmansuodatin. Ilmansuodatin on tukossa. Puhdista tai vaihda ilmansuodatin. 2. Tarkista polttoaine. Huonolaatuinen polttoaine; polttoainesäiliötä ei ole tyhjennetty varastoinnin ajaksi tai ruohonleikkuriin on lisätty huonolaatuista polttoainetta. Tyhjennä polttoainesäiliö ja kaasutin. Lisää tuoretta polttoainetta. 3. Vie ruohonleikkuri valtuutettuun huoltoon tai myyjälle tai tarkista ohjekirjasta. Polttoainesuodatin on tukossa, kaasutin on rikki, venttiilit ovat jumittuneet jne. Vaihda tai korjaa vialliset osat tarpeen mukaan. 21

22 6. Säilytys Polttoainetta ei saa jättää polttoainesäiliöön yli kuukaudeksi. Puhdista ruohonleikkuri perusteellisesti ja siirrä se kuiviin sisätiloihin. Älä koskaan säilytä ruohonleikkuria, jonka polttoainesäiliö on täynnä, tiloissa, joissa voi olla avotulta tai kipinöitä. Poista ruoho, lehdet ja ylimääräinen voiteluaine moottorista, pakoputkesta, akkukotelosta ja polttoaineen säilytyspaikasta palovaaran vähentämiseksi. Polttoainesäiliö on aina tyhjennettävä ulkona. Ole varovainen säätäessäsi ruohonleikkuria, jotta sormet eivät jää kiinni pyörivän terän ja ruohonleikkurin osien väliin. Anna ruohonleikkurin jäähtyä vähintään 30 minuuttia ennen sen varastointia. 22
