XIII Erityismääräykset Special Saloon autoille

Transkriptio

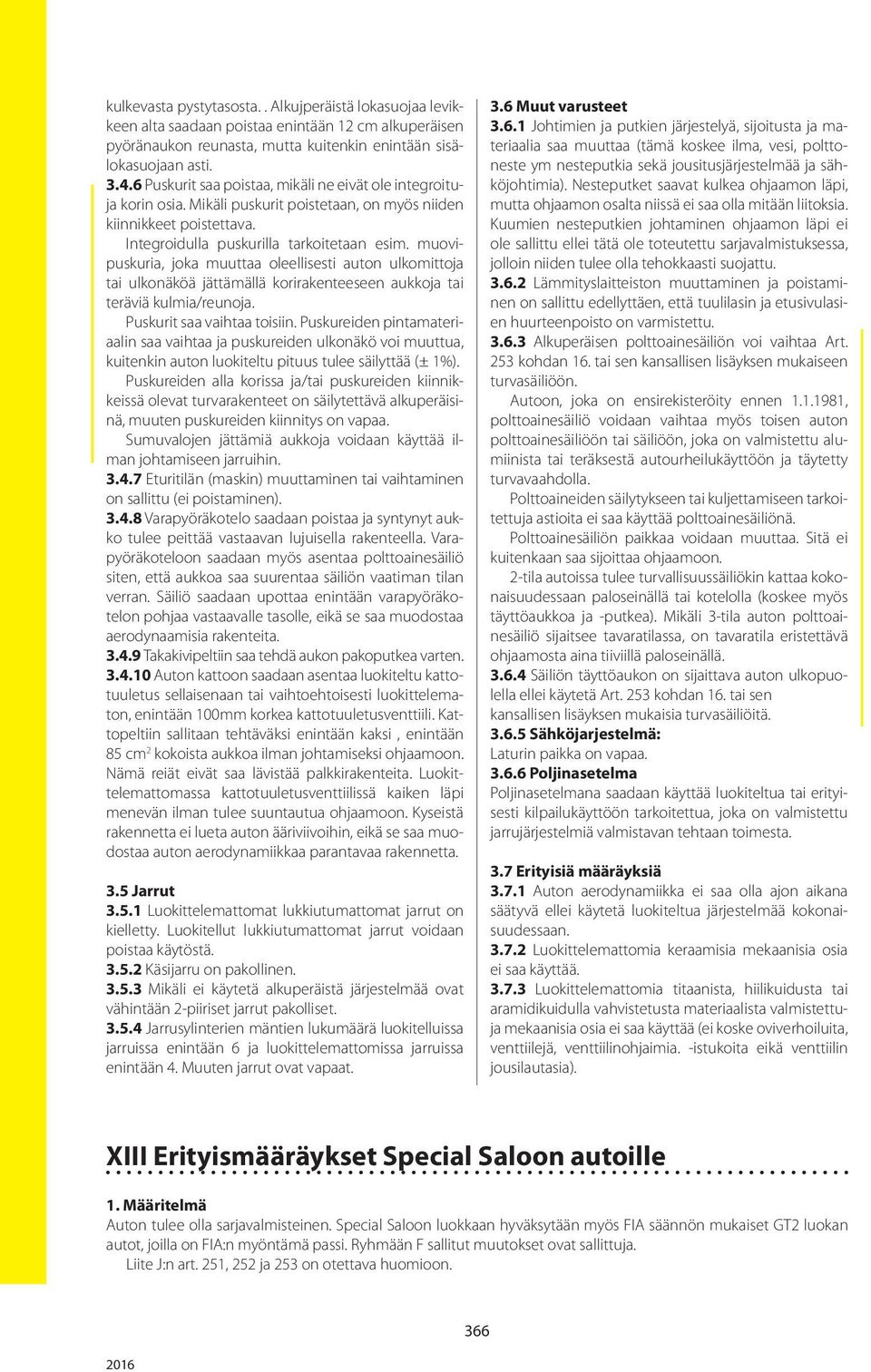

1 kulkevasta pystytasosta.. Alkujperäistä lokasuojaa levikkeen alta saadaan poistaa enintään 12 cm alkuperäisen pyöränaukon reunasta, mutta kuitenkin enintään sisälokasuojaan asti Puskurit saa poistaa, mikäli ne eivät ole integroituja korin osia. Mikäli puskurit poistetaan, on myös niiden kiinnikkeet poistettava. Integroidulla puskurilla tarkoitetaan esim. muovipuskuria, joka muuttaa oleellisesti auton ulkomittoja tai ulkonäköä jättämällä korirakenteeseen aukkoja tai teräviä kulmia/reunoja. Puskurit saa vaihtaa toisiin. Puskureiden pintamateriaalin saa vaihtaa ja puskureiden ulkonäkö voi muuttua, kuitenkin auton luokiteltu pituus tulee säilyttää (± 1%). Puskureiden alla korissa ja/tai puskureiden kiinnikkeissä olevat turvarakenteet on säilytettävä alkuperäisinä, muuten puskureiden kiinnitys on vapaa. Sumuvalojen jättämiä aukkoja voidaan käyttää ilman johtamiseen jarruihin Eturitilän (maskin) muuttaminen tai vaihtaminen on sallittu (ei poistaminen) Varapyöräkotelo saadaan poistaa ja syntynyt aukko tulee peittää vastaavan lujuisella rakenteella. Varapyöräkoteloon saadaan myös asentaa polttoainesäiliö siten, että aukkoa saa suurentaa säiliön vaatiman tilan verran. Säiliö saadaan upottaa enintään varapyöräkotelon pohjaa vastaavalle tasolle, eikä se saa muodostaa aerodynaamisia rakenteita Takakivipeltiin saa tehdä aukon pakoputkea varten Auton kattoon saadaan asentaa luokiteltu kattotuuletus sellaisenaan tai vaihtoehtoisesti luokittelematon, enintään 100mm korkea kattotuuletusventtiili. Kattopeltiin sallitaan tehtäväksi enintään kaksi, enintään 85 cm 2 kokoista aukkoa ilman johtamiseksi ohjaamoon. Nämä reiät eivät saa lävistää palkkirakenteita. Luokittelemattomassa kattotuuletusventtiilissä kaiken läpi menevän ilman tulee suuntautua ohjaamoon. Kyseistä rakennetta ei lueta auton ääriviivoihin, eikä se saa muodostaa auton aerodynamiikkaa parantavaa rakennetta. 3.5 Jarrut Luokittelemattomat lukkiutumattomat jarrut on kielletty. Luokitellut lukkiutumattomat jarrut voidaan poistaa käytöstä Käsijarru on pakollinen Mikäli ei käytetä alkuperäistä järjestelmää ovat vähintään 2-piiriset jarrut pakolliset Jarrusylinterien mäntien lukumäärä luokitelluissa jarruissa enintään 6 ja luokittelemattomissa jarruissa enintään 4. Muuten jarrut ovat vapaat. 3.6 Muut varusteet Johtimien ja putkien järjestelyä, sijoitusta ja materiaalia saa muuttaa (tämä koskee ilma, vesi, polttoneste ym nesteputkia sekä jousitusjärjestelmää ja sähköjohtimia). Nesteputket saavat kulkea ohjaamon läpi, mutta ohjaamon osalta niissä ei saa olla mitään liitoksia. Kuumien nesteputkien johtaminen ohjaamon läpi ei ole sallittu ellei tätä ole toteutettu sarjavalmistuksessa, jolloin niiden tulee olla tehokkaasti suojattu Lämmityslaitteiston muuttaminen ja poistaminen on sallittu edellyttäen, että tuulilasin ja etusivulasien huurteenpoisto on varmistettu Alkuperäisen polttoainesäiliön voi vaihtaa Art. 253 kohdan 16. tai sen kansallisen lisäyksen mukaiseen turvasäiliöön. Autoon, joka on ensirekisteröity ennen , polttoainesäiliö voidaan vaihtaa myös toisen auton polttoainesäiliöön tai säiliöön, joka on valmistettu alumiinista tai teräksestä autourheilukäyttöön ja täytetty turvavaahdolla. Polttoaineiden säilytykseen tai kuljettamiseen tarkoitettuja astioita ei saa käyttää polttoainesäiliönä. Polttoainesäiliön paikkaa voidaan muuttaa. Sitä ei kuitenkaan saa sijoittaa ohjaamoon. 2-tila autoissa tulee turvallisuussäiliökin kattaa kokonaisuudessaan paloseinällä tai kotelolla (koskee myös täyttöaukkoa ja -putkea). Mikäli 3-tila auton polttoainesäiliö sijaitsee tavaratilassa, on tavaratila eristettävä ohjaamosta aina tiiviillä paloseinällä Säiliön täyttöaukon on sijaittava auton ulkopuolella ellei käytetä Art. 253 kohdan 16. tai sen kansallisen lisäyksen mukaisia turvasäiliöitä Sähköjarjestelmä: Laturin paikka on vapaa Poljinasetelma Poljinasetelmana saadaan käyttää luokiteltua tai erityisesti kilpailukäyttöön tarkoitettua, joka on valmistettu jarrujärjestelmiä valmistavan tehtaan toimesta. 3.7 Erityisiä määräyksiä Auton aerodynamiikka ei saa olla ajon aikana säätyvä ellei käytetä luokiteltua järjestelmää kokonaisuudessaan Luokittelemattomia keraamisia mekaanisia osia ei saa käyttää Luokittelemattomia titaanista, hiilikuidusta tai aramidikuidulla vahvistetusta materiaalista valmistettuja mekaanisia osia ei saa käyttää (ei koske oviverhoiluita, venttiilejä, venttiilinohjaimia. -istukoita eikä venttiilin jousilautasia). XIII Erityismääräykset Special Saloon autoille 1. Määritelmä Auton tulee olla sarjavalmisteinen. Special Saloon luokkaan hyväksytään myös FIA säännön mukaiset GT2 luokan autot, joilla on FIA:n myöntämä passi. Ryhmään F sallitut muutokset ovat sallittuja. Liite J:n art. 251, 252 ja 253 on otettava huomioon. 366

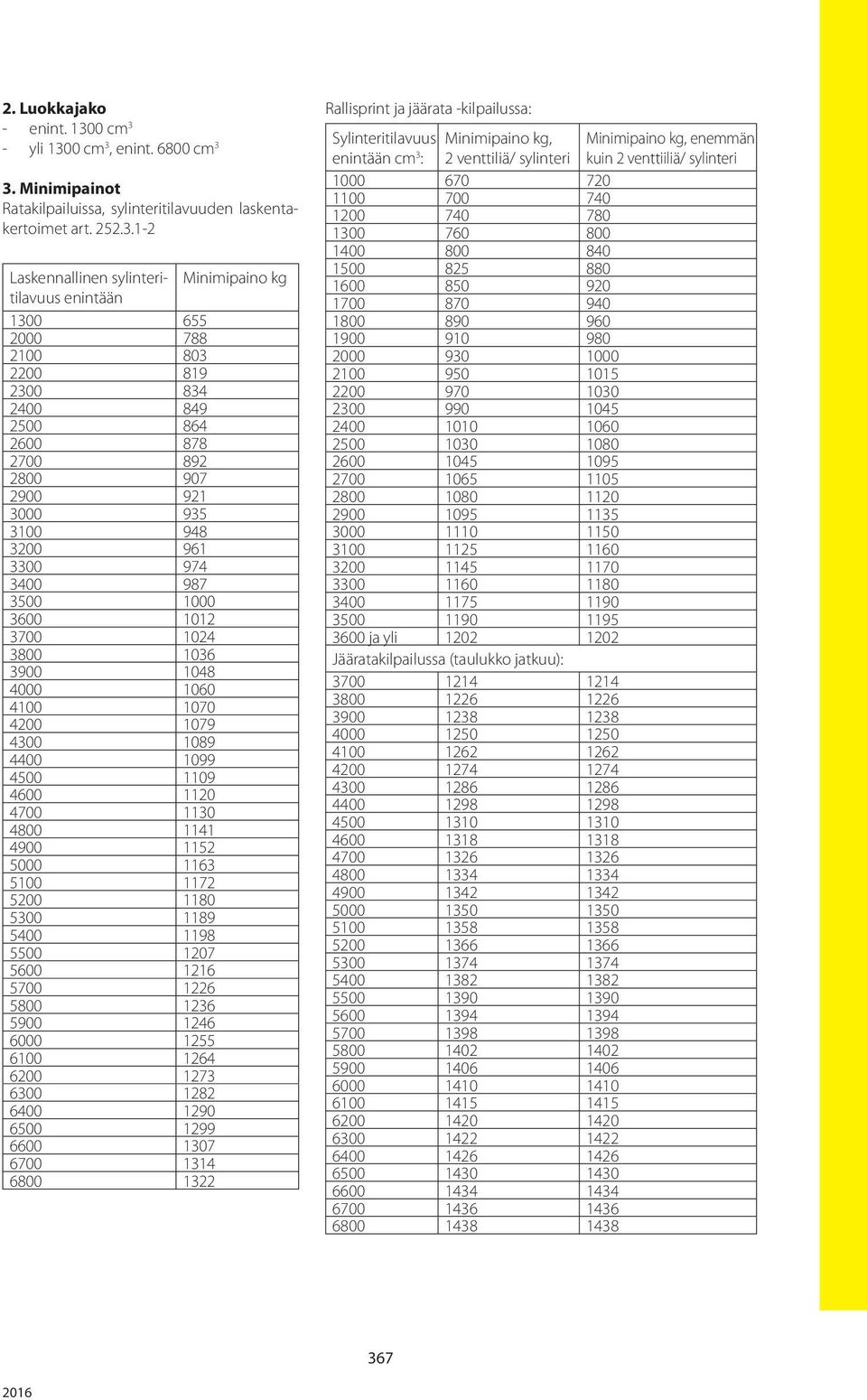

2 2. Luokkajako - enint cm 3 - yli 1300 cm 3, enint cm 3 3. Minimipainot Ratakilpailuissa, sylinteritilavuuden laskentakertoimet art Laskennallinen sylinteritilavuus Minimipaino kg enintään Rallisprint ja jäärata -kilpailussa: Sylinteritilavuus Minimipaino kg, Minimipaino kg, enemmän enintään cm 3 : 2 venttiliä/ sylinteri kuin 2 venttiiliä/ sylinteri ja yli Jääratakilpailussa (taulukko jatkuu):

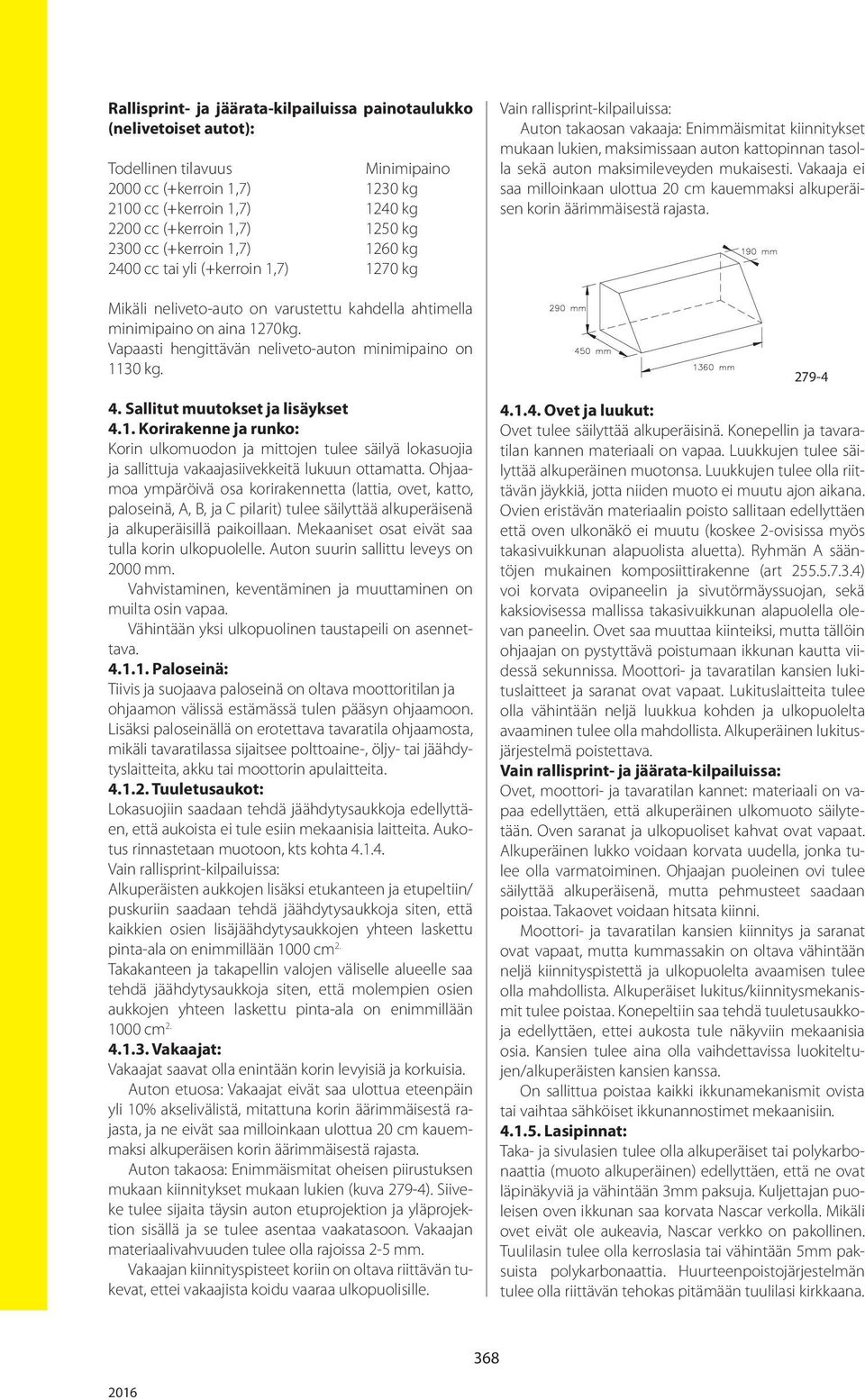

3 Rallisprint- ja jäärata-kilpailuissa painotaulukko (nelivetoiset autot): Todellinen tilavuus Minimipaino 2000 cc (+kerroin 1,7) 1230 kg 2100 cc (+kerroin 1,7) 1240 kg 2200 cc (+kerroin 1,7) 1250 kg 2300 cc (+kerroin 1,7) 1260 kg 2400 cc tai yli (+kerroin 1,7) 1270 kg Mikäli neliveto-auto on varustettu kahdella ahtimella minimipaino on aina 1270kg. Vapaasti hengittävän neliveto-auton minimipaino on 1130 kg. 4. Sallitut muutokset ja lisäykset 4.1. Korirakenne ja runko: Korin ulkomuodon ja mittojen tulee säilyä lokasuojia ja sallittuja vakaajasiivekkeitä lukuun ottamatta. Ohjaamoa ympäröivä osa korirakennetta (lattia, ovet, katto, paloseinä, A, B, ja C pilarit) tulee säilyttää alkuperäisenä ja alkuperäisillä paikoillaan. Mekaaniset osat eivät saa tulla korin ulkopuolelle. Auton suurin sallittu leveys on 2000 mm. Vahvistaminen, keventäminen ja muuttaminen on muilta osin vapaa. Vähintään yksi ulkopuolinen taustapeili on asennettava Paloseinä: Tiivis ja suojaava paloseinä on oltava moottoritilan ja ohjaamon välissä estämässä tulen pääsyn ohjaamoon. Lisäksi paloseinällä on erotettava tavaratila ohjaamosta, mikäli tavaratilassa sijaitsee polttoaine-, öljy- tai jäähdytyslaitteita, akku tai moottorin apulaitteita Tuuletusaukot: Lokasuojiin saadaan tehdä jäähdytysaukkoja edellyttäen, että aukoista ei tule esiin mekaanisia laitteita. Aukotus rinnastetaan muotoon, kts kohta Vain rallisprint-kilpailuissa: Alkuperäisten aukkojen lisäksi etukanteen ja etupeltiin/ puskuriin saadaan tehdä jäähdytysaukkoja siten, että kaikkien osien lisäjäähdytysaukkojen yhteen laskettu pinta-ala on enimmillään 1000 cm 2. Takakanteen ja takapellin valojen väliselle alueelle saa tehdä jäähdytysaukkoja siten, että molempien osien aukkojen yhteen laskettu pinta-ala on enimmillään 1000 cm Vakaajat: Vakaajat saavat olla enintään korin levyisiä ja korkuisia. Auton etuosa: Vakaajat eivät saa ulottua eteenpäin yli 10% akselivälistä, mitattuna korin äärimmäisestä rajasta, ja ne eivät saa milloinkaan ulottua 20 cm kauemmaksi alkuperäisen korin äärimmäisestä rajasta. Auton takaosa: Enimmäismitat oheisen piirustuksen mukaan kiinnitykset mukaan lukien (kuva 279-4). Siiveke tulee sijaita täysin auton etuprojektion ja yläprojektion sisällä ja se tulee asentaa vaakatasoon. Vakaajan materiaalivahvuuden tulee olla rajoissa 2-5 mm. Vakaajan kiinnityspisteet koriin on oltava riittävän tukevat, ettei vakaajista koidu vaaraa ulkopuolisille. Vain rallisprint-kilpailuissa: Auton takaosan vakaaja: Enimmäismitat kiinnitykset mukaan lukien, maksimissaan auton kattopinnan tasolla sekä auton maksimileveyden mukaisesti. Vakaaja ei saa milloinkaan ulottua 20 cm kauemmaksi alkuperäisen korin äärimmäisestä rajasta Ovet ja luukut: Ovet tulee säilyttää alkuperäisinä. Konepellin ja tavaratilan kannen materiaali on vapaa. Luukkujen tulee säilyttää alkuperäinen muotonsa. Luukkujen tulee olla riittävän jäykkiä, jotta niiden muoto ei muutu ajon aikana. Ovien eristävän materiaalin poisto sallitaan edellyttäen että oven ulkonäkö ei muutu (koskee 2-ovisissa myös takasivuikkunan alapuolista aluetta). Ryhmän A sääntöjen mukainen komposiittirakenne (art ) voi korvata ovipaneelin ja sivutörmäyssuojan, sekä kaksiovisessa mallissa takasivuikkunan alapuolella olevan paneelin. Ovet saa muuttaa kiinteiksi, mutta tällöin ohjaajan on pystyttävä poistumaan ikkunan kautta viidessä sekunnissa. Moottori- ja tavaratilan kansien lukituslaitteet ja saranat ovat vapaat. Lukituslaitteita tulee olla vähintään neljä luukkua kohden ja ulkopuolelta avaaminen tulee olla mahdollista. Alkuperäinen lukitusjärjestelmä poistettava. Ovet, moottori- ja tavaratilan kannet: materiaali on vapaa edellyttäen, että alkuperäinen ulkomuoto säilytetään. Oven saranat ja ulkopuoliset kahvat ovat vapaat. Alkuperäinen lukko voidaan korvata uudella, jonka tulee olla varmatoiminen. Ohjaajan puoleinen ovi tulee säilyttää alkuperäisenä, mutta pehmusteet saadaan poistaa. Takaovet voidaan hitsata kiinni. Moottori- ja tavaratilan kansien kiinnitys ja saranat ovat vapaat, mutta kummassakin on oltava vähintään neljä kiinnityspistettä ja ulkopuolelta avaamisen tulee olla mahdollista. Alkuperäiset lukitus/kiinnitysmekanismit tulee poistaa. Konepeltiin saa tehdä tuuletusaukkoja edellyttäen, ettei aukosta tule näkyviin mekaanisia osia. Kansien tulee aina olla vaihdettavissa luokiteltujen/alkuperäisten kansien kanssa. On sallittua poistaa kaikki ikkunamekanismit ovista tai vaihtaa sähköiset ikkunannostimet mekaanisiin Lasipinnat: Taka- ja sivulasien tulee olla alkuperäiset tai polykarbonaattia (muoto alkuperäinen) edellyttäen, että ne ovat läpinäkyviä ja vähintään 3mm paksuja. Kuljettajan puoleisen oven ikkunan saa korvata Nascar verkolla. Mikäli ovet eivät ole aukeavia, Nascar verkko on pakollinen. Tuulilasin tulee olla kerroslasia tai vähintään 5mm paksuista polykarbonaattia. Huurteenpoistojärjestelmän tulee olla riittävän tehokas pitämään tuulilasi kirkkaana. 368

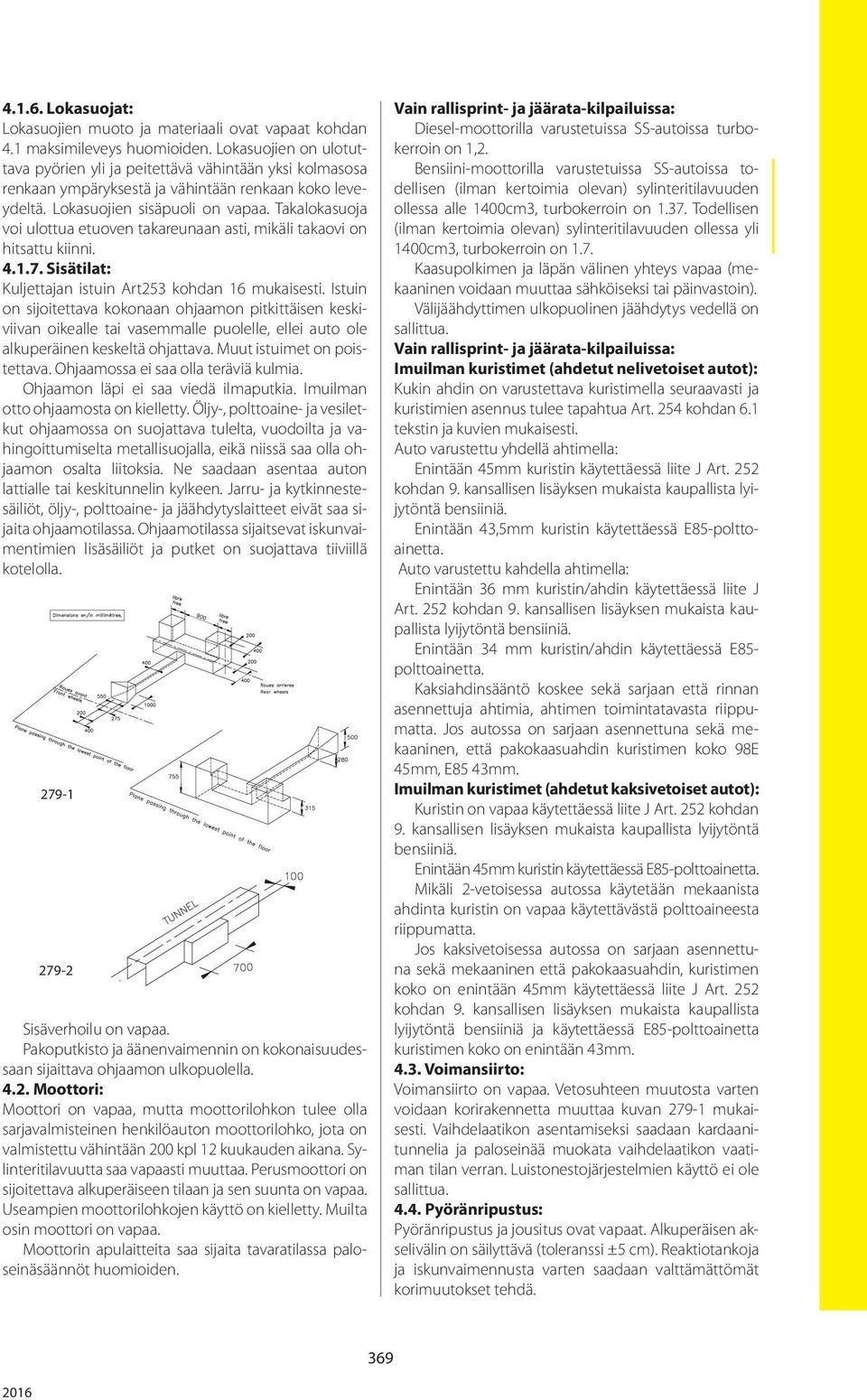

4 Lokasuojat: Lokasuojien muoto ja materiaali ovat vapaat kohdan 4.1 maksimileveys huomioiden. Lokasuojien on ulotuttava pyörien yli ja peitettävä vähintään yksi kolmasosa renkaan ympäryksestä ja vähintään renkaan koko leveydeltä. Lokasuojien sisäpuoli on vapaa. Takalokasuoja voi ulottua etuoven takareunaan asti, mikäli takaovi on hitsattu kiinni Sisätilat: Kuljettajan istuin Art253 kohdan 16 mukaisesti. Istuin on sijoitettava kokonaan ohjaamon pitkittäisen keskiviivan oikealle tai vasemmalle puolelle, ellei auto ole alkuperäinen keskeltä ohjattava. Muut istuimet on poistettava. Ohjaamossa ei saa olla teräviä kulmia. Ohjaamon läpi ei saa viedä ilmaputkia. Imuilman otto ohjaamosta on kielletty. Öljy-, polttoaine- ja vesiletkut ohjaamossa on suojattava tulelta, vuodoilta ja vahingoittumiselta metallisuojalla, eikä niissä saa olla ohjaamon osalta liitoksia. Ne saadaan asentaa auton lattialle tai keskitunnelin kylkeen. Jarru- ja kytkinnestesäiliöt, öljy-, polttoaine- ja jäähdytyslaitteet eivät saa sijaita ohjaamotilassa. Ohjaamotilassa sijaitsevat iskunvaimentimien lisäsäiliöt ja putket on suojattava tiiviillä kotelolla Sisäverhoilu on vapaa. Pakoputkisto ja äänenvaimennin on kokonaisuudessaan sijaittava ohjaamon ulkopuolella Moottori: Moottori on vapaa, mutta moottorilohkon tulee olla sarjavalmisteinen henkilöauton moottorilohko, jota on valmistettu vähintään 200 kpl 12 kuukauden aikana. Sylinteritilavuutta saa vapaasti muuttaa. Perusmoottori on sijoitettava alkuperäiseen tilaan ja sen suunta on vapaa. Useampien moottorilohkojen käyttö on kielletty. Muilta osin moottori on vapaa. Moottorin apulaitteita saa sijaita tavaratilassa paloseinäsäännöt huomioiden. Diesel-moottorilla varustetuissa SS-autoissa turbokerroin on 1,2. Bensiini-moottorilla varustetuissa SS-autoissa todellisen (ilman kertoimia olevan) sylinteritilavuuden ollessa alle 1400cm3, turbokerroin on Todellisen (ilman kertoimia olevan) sylinteritilavuuden ollessa yli 1400cm3, turbokerroin on 1.7. Kaasupolkimen ja läpän välinen yhteys vapaa (mekaaninen voidaan muuttaa sähköiseksi tai päinvastoin). Välijäähdyttimen ulkopuolinen jäähdytys vedellä on sallittua. Imuilman kuristimet (ahdetut nelivetoiset autot): Kukin ahdin on varustettava kuristimella seuraavasti ja kuristimien asennus tulee tapahtua Art. 254 kohdan 6.1 tekstin ja kuvien mukaisesti. Auto varustettu yhdellä ahtimella: Enintään 45mm kuristin käytettäessä liite J Art. 252 kohdan 9. kansallisen lisäyksen mukaista kaupallista lyijytöntä bensiiniä. Enintään 43,5mm kuristin käytettäessä E85-polttoainetta. Auto varustettu kahdella ahtimella: Enintään 36 mm kuristin/ahdin käytettäessä liite J Art. 252 kohdan 9. kansallisen lisäyksen mukaista kaupallista lyijytöntä bensiiniä. Enintään 34 mm kuristin/ahdin käytettäessä E85- polttoainetta. Kaksiahdinsääntö koskee sekä sarjaan että rinnan asennettuja ahtimia, ahtimen toimintatavasta riippumatta. Jos autossa on sarjaan asennettuna sekä mekaaninen, että pakokaasuahdin kuristimen koko 98E 45mm, E85 43mm. Imuilman kuristimet (ahdetut kaksivetoiset autot): Kuristin on vapaa käytettäessä liite J Art. 252 kohdan 9. kansallisen lisäyksen mukaista kaupallista lyijytöntä bensiiniä. Enintään 45mm kuristin käytettäessä E85-polttoainetta. Mikäli 2-vetoisessa autossa käytetään mekaanista ahdinta kuristin on vapaa käytettävästä polttoaineesta riippumatta. Jos kaksivetoisessa autossa on sarjaan asennettuna sekä mekaaninen että pakokaasuahdin, kuristimen koko on enintään 45mm käytettäessä liite J Art. 252 kohdan 9. kansallisen lisäyksen mukaista kaupallista lyijytöntä bensiiniä ja käytettäessä E85-polttoainetta kuristimen koko on enintään 43mm Voimansiirto: Voimansiirto on vapaa. Vetosuhteen muutosta varten voidaan korirakennetta muuttaa kuvan mukaisesti. Vaihdelaatikon asentamiseksi saadaan kardaanitunnelia ja paloseinää muokata vaihdelaatikon vaatiman tilan verran. Luistonestojärjestelmien käyttö ei ole sallittua Pyöränripustus: Pyöränripustus ja jousitus ovat vapaat. Alkuperäisen akselivälin on säilyttävä (toleranssi ±5 cm). Reaktiotankoja ja iskunvaimennusta varten saadaan valttämättömät korimuutokset tehdä. 369

5 4.5. Ohjausjärjestelmä: Ohjausjärjestelmä on vapaa. Mikäli sarjatuotantoasennus muutetaan, on ohjausakselin oltava vähintään kaksinivelinen. Ohjauslukko tulee poistaa Pyörät: Pyörät ovat vapaat. Kuitenkin seuraavat kokopyörien enimmäisleveydet eri syliteritilavuusluokille ovat sallitut: enintään 1300 cm³ 12 enintään 6800 cm³ 16 Nelipyörävetoisen auton pyöränleveys on enintään 12. Käytettäessä pyörän ja navan välissä levikepaloja, tulee näiden olla kiinnitetty pyörän napaan tai vanteeseen, eikä alkuperäinen vanteen keskitystapa saa muuttua. Suurin sallittu levikepalan paksuus on 25,4 mm Jarrut Jarrut ovat vapaat. Art määräykset on täytettävä. Lukkiutumattomat (ABS)-jarrut ovat kiellettyjä Sähköjärjestelmä Sähköjärjestelmä on vapaa. Akun täytyy olla lujasti kiinnitetty ja peitetty, jotta estettäisiin oikosulut ja vuodot. Akun sijainti on vapaa. Valmistajan tarkoittama akkujen lukumäärä tulee säilyttää. Jos akku ei sijaitse alkuperäisellä paikalla, tulee uusi kiinnitys tehdä ryhmän A (art ) mukaisesti metallitelineellä. Jos akku sijoitetaan ohjaamotilaan, tulee tuuletus järjestää ohjaamon ulkopuolelle. Jos kysymyksessä on kuiva-akku, tulee se suojata kokonaan oikosulkuja vastaan. Vähintään yksi toimiva tuulilasinpyyhin on pakollinen. Ajovalot ovat pakolliset, teho 55W. Ajovalot voidaan rallisprint kilpailuissa poistaa. Jääradalla voidaan alkuperäiset ajovalot korvata huomiovaloilla. Tällöin syntyneet aukot on peitettävä. Näihin peitteisiin saa tehdä kuhunkin summapinta-alaltaan enintään 30 cm2 aukot jäähdytystarkoituksessa. Takavalot, suuntavalot ja jarruvalot ovat pakolliset, paitsi rallisprint- ja jääratakilpailuissa. Jarruvalot voi muuttaa rallicross -säännön mukaiseksi. Jääradalla takasumuvalo on sijoitettava ulkopuolelle takaikkunan ylä- ja alareunan rajoittamalle alueelle auton keskiviivan vasemmalle puolelle, teho 21W. Myös FIA:n hyväksymät ns. sadetakavalot ovat hyväksyttyjä Polttoainesäiliöt: Polttoainesäiliö voidaan vaihtaa säiliöön, joka on valmistettu alumiinista tai teräksestä autourheilukäyttöön ja täytetty turvavaahdolla, myös Art. 253 kohdan 16 tai sen kansallisen lisäyksen mukaista säiliötä voidaan käyttää. Polttoaineiden säilytykseen tai kuljettamiseen tarkoitettuja astioita ei saa käyttää polttoainesäiliönä. Autot, joiden katsastuskortti on myönnetty jälkeen, polttoainesäiliön tulee Art. 253 kohdan 16. tai sen kansallisen lisäyksen mukainen. Polttoainesäiliön sijainti on vapaa edellyttäen, ettei sitä sijoiteta ohjaamoon eikä moottoritilaan, ellei tämä ole alkuperäinen sijaintipaikka. Myös auton alkuperäinen säiliö alkuperäisellä paikalla hyväksytään. Tällöin suositellaan säiliön täyttämistä turvavaahdolla. Säiliössä tulee olla huohotinputki, joka yhdistää säiliön ulkoilmaan. Polttoainesäiliön rakenne ja tuuletus on oltava tehty siten, että se estää polttoaineen vuotamisen auton liikkuessa ja kaatuessa. 2-tila autoissa tulee turvallisuussäiliökin kattaa kokonaisuudessaan paloseinällä tai kotelolla (koskee myös täyttöaukkoa ja -putkea). Mikäli 3-tila auton polttoainesäiliö sijaitsee tavaratilassa, on tavaratila eristettävä ohjaamosta aina tiiviillä paloseinällä. Säiliön täyttöaukon on sijaittava auton ulkopuolella ellei käytetä Art. 253 kohdan 16. tai sen kansallisen lisäyksen mukaisia turvasäiliöitä. Polttoainesäiliötä ja järjestelmän komponentteja valittaessa tulee varmistua, että ne soveltuvat käytössä olevalle polttoaineelle Räjähdyssuoja Räjähdyssuoja on pakollinen niissä yli 1300 cm 3 autoissa, joissa kuljettaja sijaitsee sillä alueella, johon vautipyörän/kytkimen sirpaleet saattavat lentää. Räjähdyssuojan tulee ulottua 25 mm vauhtipyörän eteen ja 25 mm painelevyn takapuolelle. Materiaalin tulee olla 6 mm teräslevyä. 370
