1 FI Käyttö- ja asennusohje Liesituuletin I FFC 905-P

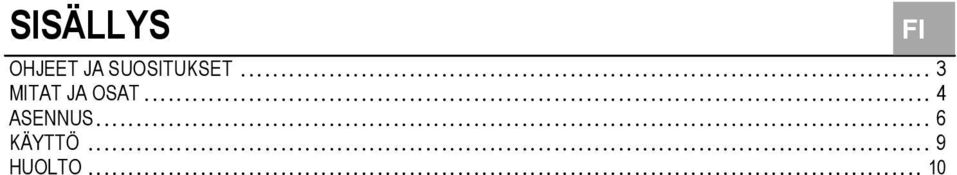

2 SISÄLLYS OHJEET JA SUOSITUKSET... 3 MITAT JA OSAT... 4 ASENNUS... 6 KÄYTTÖ... 9 HUOLTO FI 2

3 OHJEET JA SUOSITUKSET Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että tekstissä on yksityiskohtia, jotka eivät koske valitsemaasi tuuletinta. ASENNUS Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista. Pienin sallittu turvaetäisyys liesitason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas; tutustu mittoja ja asennusta koskeviin kohtiin). Tarkista, että käytettävän sähköverkon jännite on sama kuin liesituulettimen sisäpuolella olevaan tyyppikilpeen merkitty jännite. Kytke laite vain maadoitettuun pistorasiaan. Yhdistä liesituuletin hormiin putkella, jonka halkaisija on vähintään 120 mm. Hormiin menevän putken on oltava mahdollisimman lyhyt. Älä yhdistä liesituuletinta savuhormiin (lämmityskattilat, tulisijat, jne.). Mikäli liesituuletinta käytetään muiden kuin sähkölaitteiden (esim. kaasuhella) yhteydessä, on huolehdittava työskentelytilan riittävästä tuuletuksesta, etteivät poistettavat kaasut pääse virtaamaan takaisin työskentelytilaan. Keittiössä on oltava ilmanvaihtoaukko puhdasta tuloilmaa varten. Kun liesituuletinta käytetään muiden kuin sähköllä toimivien laitteiden kanssa, huoneen alipaine ei saa olla yli 0,04 millibaaria, jotta liesituuletin ei ime savua huoneeseen. Jos virtajohto vaurioituu, se on vaihdettava. Vaihdon saa tehdä vain valmistaja tai valtuutettu huoltohenkilö. KÄYTTÖ Liesituuletin on tarkoitettu vain kotitalouskäyttöön. Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu. Älä koskaan jätä avotulta liesituulettimen alle liesituulettimen ollessa käynnissä. Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille. Syviä paistinpannuja on paiston aikana koko ajan pidettävä silmällä, sillä ylikuumentunut öljy voi leimahtaa tuleen. Liesituulettimen alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaara Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden psyykkinen, aistien tai mielen terveys on heikentynyt, tai henkilöt, joilla ei ole tarpeellista kokemusta tai taitoa, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä. Valvo, etteivät lapset pääse leikkimään laitteella. VAROITUS: Jotkin laitteen osat voivat kuumentua, sen alla olevien laitteiden vaikutuksesta. HUOLTO Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa. Puhdista ja/tai vaihda suodattimet annetun ajan kuluttua (tulipalovaara). Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemäisellä pesuaineella. 650 mm min. Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Hävittämällä tämä tuote oikein vältetään haitalliset ympäristö- ja terveysvaikutukset, joita voi olla seurauksena, jos tuote hävitetään sopimattomalla tavalla. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisilta viranomaisilta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu. FI 3

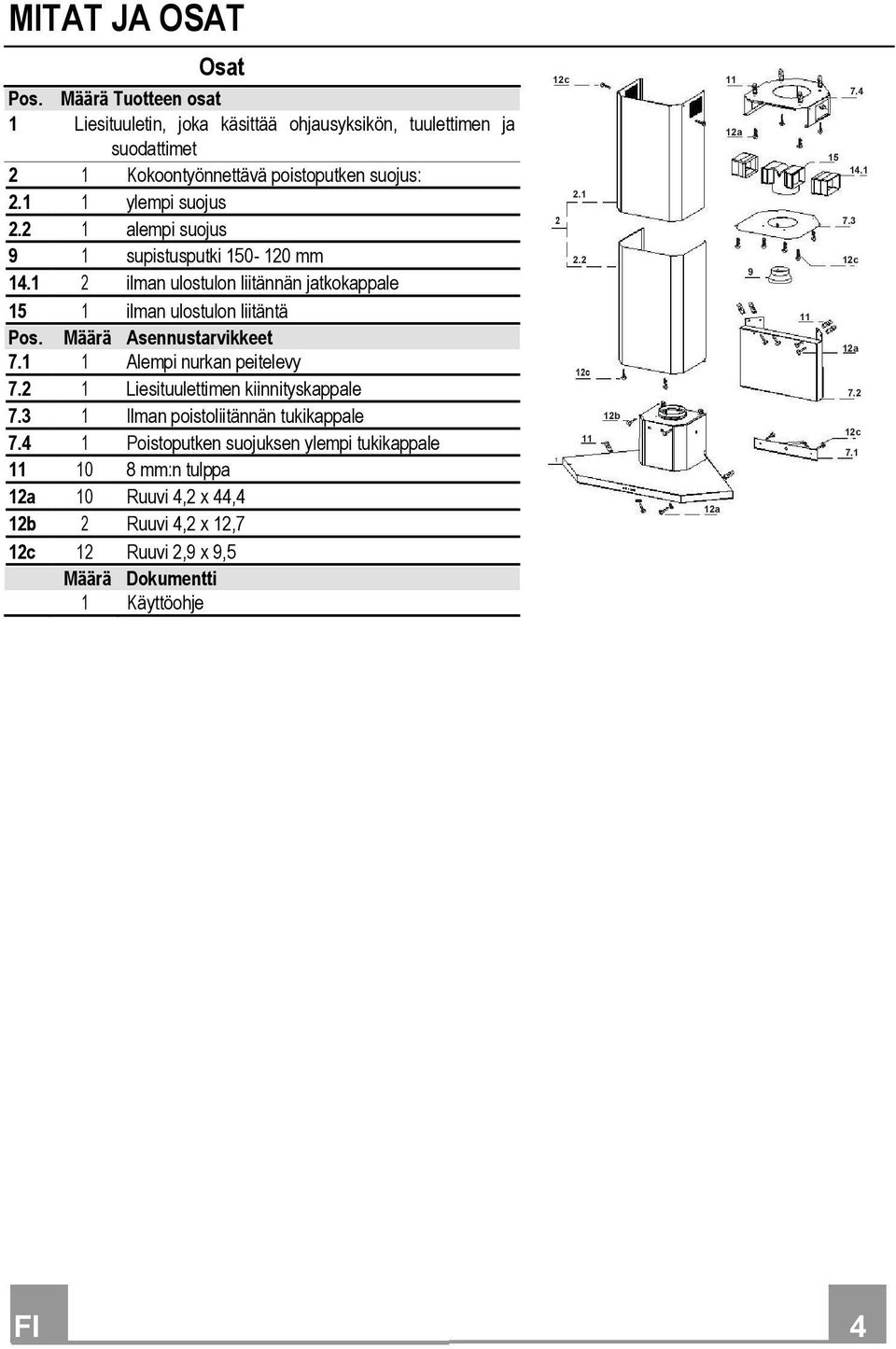

4 MITAT JA OSAT Osat Pos. Määrä Tuotteen osat 1 Liesituuletin, joka käsittää ohjausyksikön, tuulettimen ja suodattimet 2 1 Kokoontyönnettävä poistoputken suojus: ylempi suojus alempi suojus 9 1 supistusputki mm ilman ulostulon liitännän jatkokappale 15 1 ilman ulostulon liitäntä Pos. Määrä Asennustarvikkeet Alempi nurkan peitelevy Liesituulettimen kiinnityskappale Ilman poistoliitännän tukikappale Poistoputken suojuksen ylempi tukikappale mm:n tulppa 12a 10 Ruuvi 4,2 x 44,4 12b 2 Ruuvi 4,2 x 12,7 12 Ruuvi 2,9 x 9,5 Määrä Dokumentti 1 Käyttöohje a a b a FI 4

5 Mitat FI 5

6 650 min. 338,5 ASENNUS Reikien poraaminen seinään ja tukien kiinnittäminen a 12a b Tee seuraavat merkinnät seinään: Vaakasuora viiva vähintään 650 mm keittotason yläpuolelle. Aseta liesituulettimen kiinnityskappale (7.2) 338,5 mm vaakasuoran viivan yläpuolelle kuvan osoittamalla tavalla. Merkitse tukikappaleen reikien keskipisteet. Tee 8 mm:n reiät. Aseta tulpat (11) reikiin. Kiinnitä tukikappale (12a) 4,2 x 44,4 ruuveilla. Ruuvaa kaksi 4,2 x 12,7 ruuvia (12b) tukikappaleen etuosassa oleviin liesituulettimen kiinnitysreikiin, jätä 5-6 mm tilaa tukikappaleen ja ruuvin kannan väliin. Aseta poistoputken ylemmän suojuksen tuki (7.4) nurkkaan katon rajaan. Merkitse poistoputken ylemmän suojuksen tuen (7.4) reikien keskipisteet. Tee 8 mm:n reiät. Aseta tulpat (11) reikiin. Kiinnitä poistoputken ylemmän suojuksen tuki 4,2 x 44,4 ruuveilla (12a). Huomautus: Jos poistoputken ylemmän suojuksen tukikappaletta (7.4) ei voi kiinnittää kattoon, se voidaan kiinnittää alemmaksi käyttämällä neljää takana olevaa kiinnitysreikää ylempien reikien sijasta. Jos asennetaan liesituulettimen suodatusversio, on noudatettava kohdassa "Suodatusversion ilman ulostulo" annettuja ohjeita. FI 6

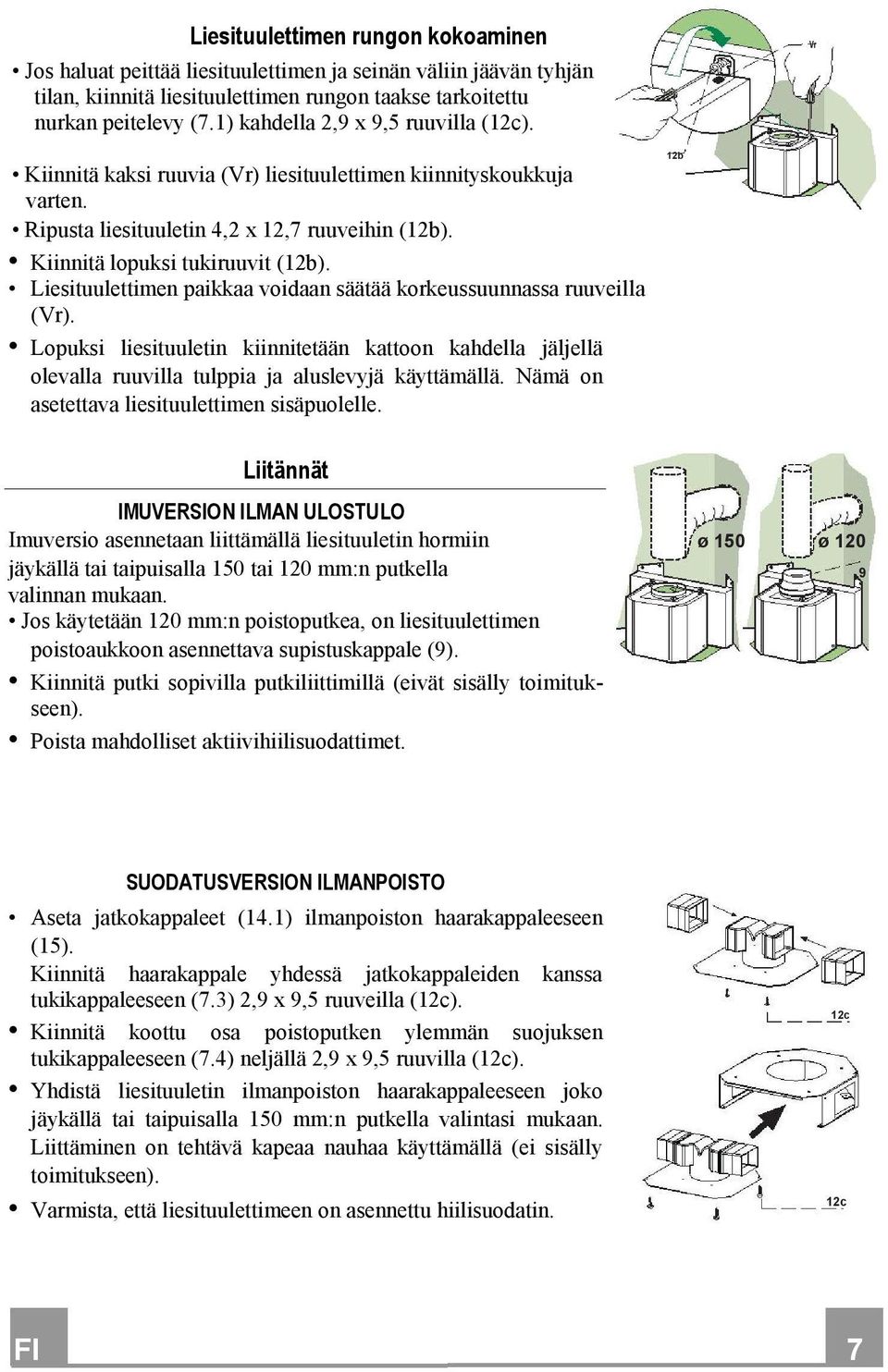

7 Liesituulettimen rungon kokoaminen Jos haluat peittää liesituulettimen ja seinän väliin jäävän tyhjän tilan, kiinnitä liesituulettimen rungon taakse tarkoitettu nurkan peitelevy (7.1) kahdella 2,9 x 9,5 ruuvilla (). Vr Kiinnitä kaksi ruuvia (Vr) liesituulettimen kiinnityskoukkuja varten. Ripusta liesituuletin 4,2 x 12,7 ruuveihin (12b). Kiinnitä lopuksi tukiruuvit (12b). Liesituulettimen paikkaa voidaan säätää korkeussuunnassa ruuveilla (Vr). Lopuksi liesituuletin kiinnitetään kattoon kahdella jäljellä olevalla ruuvilla tulppia ja aluslevyjä käyttämällä. Nämä on asetettava liesituulettimen sisäpuolelle. 12b Liitännät IMUVERSION ILMAN ULOSTULO Imuversio asennetaan liittämällä liesituuletin hormiin ø 150 ø 120 jäykällä tai taipuisalla 150 tai 120 mm:n putkella 9 valinnan mukaan. Jos käytetään 120 mm:n poistoputkea, on liesituulettimen poistoaukkoon asennettava supistuskappale (9). Kiinnitä putki sopivilla putkiliittimillä (eivät sisälly toimitukseen). Poista mahdolliset aktiivihiilisuodattimet. SUODATUSVERSION ILMANPOISTO Aseta jatkokappaleet (14.1) ilmanpoiston haarakappaleeseen (15). Kiinnitä haarakappale yhdessä jatkokappaleiden kanssa tukikappaleeseen (7.3) 2,9 x 9,5 ruuveilla (). Kiinnitä koottu osa poistoputken ylemmän suojuksen tukikappaleeseen (7.4) neljällä 2,9 x 9,5 ruuvilla (). Yhdistä liesituuletin ilmanpoiston haarakappaleeseen joko jäykällä tai taipuisalla 150 mm:n putkella valintasi mukaan. Liittäminen on tehtävä kapeaa nauhaa käyttämällä (ei sisälly toimitukseen). Varmista, että liesituulettimeen on asennettu hiilisuodatin. FI 7

8 SÄHKÖLIITÄNTÄ Liitä liesituuletin sähköverkkoon turvakytkimellä, jonka koskettimien väli on ainakin 3 mm. Poista rasvasuodattimet (katso kohta Huolto ) ja varmista, että virtajohdon liitin on kunnolla kiinni tuuletinmoottorissa. Poistoputken suojuksen asennus Ota suojuksen osat pakkauksesta. Jätä ne sisäkkäin. Vedä alempaa suojuslevyä jonkin verran pois ylemmän sisältä ja aseta ylempi suojus kiinnityskappaleeseen (7.4). Kiinnitä ylempi suojus kahdella 2,9 x 9,5 ruuvilla (). Vedä alempaa suojusta alaspäin, kunnes sen kaksi sivulevyä asettuvat kunnolla liesituulettimen rungossa niitä varten oleviin istukoihin. Poista rasvasuodattimet. Kiinnitä suojus liesituulettimen runkoon kahdella 2,9 x 9,5 ruuvilla () ja kiristä ruuvit tuulettimen sisäpuolelta. Asenna rasvasuodattimet paikoilleen. FI 8

9 KÄYTTÖ T1 T2 T3 T4 L Käyttöpaneeli PAINIKE VALO TOIMINTO T1 Moottori Pysäyttää moottorin. T2 Nopeus Palaa Käynnistää moottorin pienimmällä nopeudella. T3 Nopeus Palaa Käynnistää moottorin keskinopeudella. T4 Nopeus Kiinteä Lyhyt painallus käynnistää moottorin suurella nopeudella. Vilkkuva Kun painiketta painetaan 2 sekunnin ajan. Aktivoi suurimman nopeuden, joka toimii 10 minuuttia. Ajastetun ajan päätyttyä nopeus palaa asetettuun arvoon. Soveltuu käytettäväksi, kun tarvitaan suurta poistotehoa. L Valot Sytyttää ja sammuttaa valot. FI 9

10 HUOLTO Rasvasuodattimet METALLISTEN RASVASUODATTIMIEN PUHDISTUS Suodattimet voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Poista suodattimet yksi kerrallaan pitämällä niistä kiinni toisella kädellä ja vetämällä samalla kädensijaa alaspäin toisella kädellä. Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asettamista. Kun asennat ne paikalleen, varmista, että kahva on näkyvissä ulkopuolella. Aktiivihiilisuodatin (Kiertoilmaversio) AKTIIVIHIILISUODATTIMEN VAIHTO Aktiivihiilisuodatinta ei voi pestä. Se vaihdetaan neljän kuukauden väliajoin tai useimmin, mikäli tuuletinta käytetään paljon. Poista metalliset rasvasuodattimet. Poista keittiöhajujen kyllästämä aktiivihiilisuodatin vetämällä sen kiinnityshakasista. Aseta uusi suodatin paikoilleen. Aseta metalliset rasvasuodattimet takaisin paikoilleen. Valo LAMPUN VAIHTAMINEN Halogeenilamppu, 20 W Poista lampun suojus tarttumalla sen metallirenkaaseen ja tukemalla sitä samalla toisella kädellä. Poista halogeenilamppu istukasta vetämällä sitä varovasti. Aseta tilalle toinen samanlainen lamppu. Varmista, että kosketinpuikot asettuvat paikoilleen lampun istukkaan. Aseta lampun suojus takaisin. FI 10
