2 Asennusohje Lindab lukkosaumakatteelle: Kotolock Asennusohje Tämä asennusohje on tarkoitettu Lindab lukkosaumapeltikaton (Kotolock) asennukseen. Pidätämme oikeudet muutoksiin. Viimeisin asennusohje on saatavilla osoitteesta Tässä asennusohjeessa esitetyt asennusmenetelmät ovat ohjeellisia. Katon muoto, rakenne ja kattotyyppi vaikuttavat asennusmenetelmiin. Edellä mainituista syistä johtuen asennusmenetelmät voivat poiketa tässä ohjeessa esitetyistä menetelmistä. Noudata työskennellessäsi ensisijaisesti rakennesuunnittelijan antamia asennusohjeita. Lindab ei ole vastuussa asennusohjeiden vastaisesti asennettujen tuotteiden vaihtamisesta aiheutuvista kustannuksista. Lindabin lukkosaumakate on CE-merkitty Oy Lindab Ab Juvan teollisuuskatu Espoo SUOMI Kantavat metalliset ohutlevyt ja muotokatteet vesikattoihin 2

3 Ennen asennusta Ennen kuin aloitat Lue asenusohjeet kokonaan ennen kuin aloitat asennuksen. Lindab Kotolock voidaan asentaa umpilaudoituksen tai ruodelaudoituksen päälle. Kotolockin asennus on erittäin helppoa vapaille kattopinnoille. Läpiviennit, kattolyhdyt ja katon muoto vaikeuttavat asentamista ja tällöin asentajalta vaaditaan enemmän ammattitaitoa. Lindab on kattotuotteiden kokonaisvaltainen toimittaja, katelevyjen lisäksi toimittamme myös sadevesijärjestelmät, läpiviennit sekä kattoturvatuotteet. Tavaroiden vastaanotto Tarkista, että toimitus on tilauksen mukainen ja että kaikki pakkausluettelossa mainitut tavarat ovat mukana. Ilmoita virheellisestä tai väärästä toimitukses ta sekä mahdollisista kuljetusvauriois ta välittömästi Lindab Oy:lle tai jälleen myyjälle. Varastointi Varastoi profiililevyt kuivassa hyvin ilmastoidussa tilassa, mieluiten sisätiloissa tasaisella suoralla alustalla. Jos levyjä varastoidaan ulkona, on ne peitettävä vedenpitävällä suojal la. Katelevyt toimitetaan valmiissa pakkauksissa. Turvallinen asennus Varo katelevyjen teräviä reunoja ja kulmia. Käytä aina asian mukaisia käsineitä ja suojavaatetusta. Käytä turvaköyttä ja asianmukaisia jalkineita asennuksen aikana. Huomioi katelevyjä nostettaessa niiden putoamisesta aiheutuva vaara. Noudata aina voimassa olevia turvallisuusmääräyksiä. Tarkista, että alusta on hyvässä kunnossa ennen kuin aloitat asennuksen. Katon minimi kaltevuus on 1:7. Ruodejako saa olla max. 300mm. Savupiippu Savupiipun ympäryksen pellitykset vaativat ammattitaitoa ja suosittelemme käyttämään niiden tekemiseen ammattilaista, jotta varmistetaan tiivis ja siisti asennus. Läpiviennit Lindab toimittaa valmiita läpivientejä. Varmista että ne eivät tule saumojen kohdalle mikäli mahdollista. Katon huolto Tarkasta katon kunto säännöllisesti. Seuraavia ohjeita noudattamalla katto säilyttää tyylikkyytensä pidemmän aikaa. Poista puusta pudonneet lehdet ja puhdista erilaiset epäpuhtaudet vuosittain. Puhdista myös jiirit ja sadevesijärjes telmät vuosittain. Pese likaiset ja tahraantuneet kohdat harjalla ja vedellä. Varo naarmuttamasta katelevy jen maalipinnoitetta aina puhdistaes sasi kattoa. Käytä tarvittaessa puhdistukseen maalipinnoitteiden puhdistukseen tar koitettua pesuainetta. 3

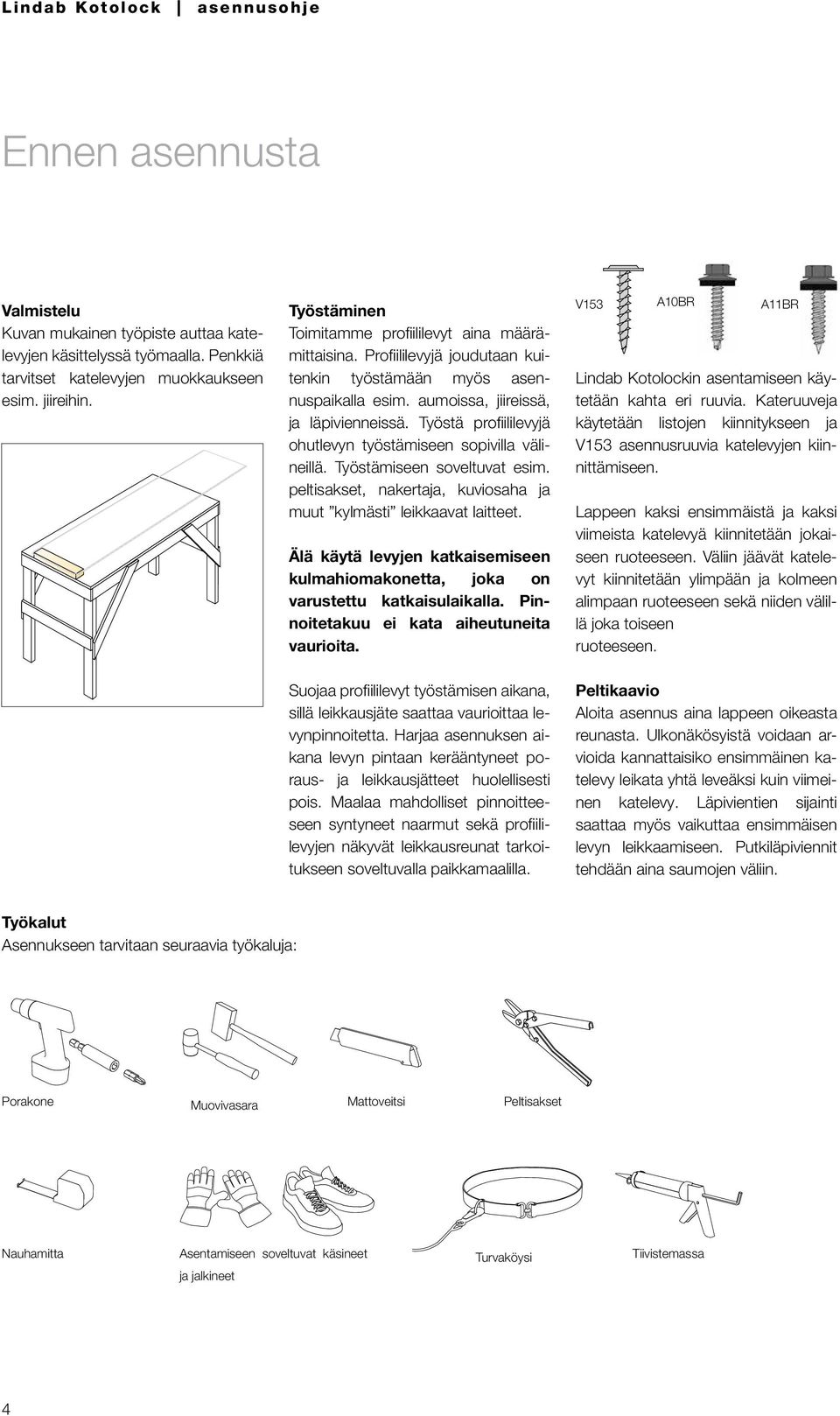

4 Ennen asennusta Valmistelu Kuvan mukainen työpiste auttaa katelevyjen käsittelyssä työmaalla. Penkkiä tarvitset katelevyjen muokkaukseen esim. jiireihin. Työstäminen Toimitamme profiililevyt aina määrämittaisina. Profiililevyjä joudutaan kuitenkin työstämään myös asennuspaikalla esim. aumoissa, jiireissä, ja läpivienneissä. Työstä profiililevyjä ohutlevyn työstä miseen sopivilla välineillä. Työstämi seen soveltuvat esim. peltisakset, na kertaja, kuviosaha ja muut kylmästi leikkaavat laitteet. Älä käytä levyjen katkaisemiseen kulmahiomakonetta, joka on varus tettu katkaisulaikalla. Pinnoitetakuu ei kata aiheutuneita vaurioita. Suojaa profiililevyt työstämisen aika na, sillä leikkausjäte saattaa vaurioit taa levynpinnoitetta. Harjaa asennuk sen aikana levyn pintaan kerääntyneet poraus- ja leikkausjätteet huolellisesti pois. Maalaa mahdolliset pinnoitteeseen syntyneet naarmut sekä profiililevyjen näkyvät leikkausreunat tarkoitukseen soveltuvalla paikkamaalilla. V153 A10BR A11BR Lindab Kotolockin asentamiseen käytetään kahta eri ruuvia. Kateruuveja käytetään listojen kiinnitykseen ja V153 asennusruuvia katelevyjen kiinnittämiseen. Lappeen kaksi ensimmäistä ja kaksi viimeista katelevyä kiinnitetään jokaiseen ruoteeseen. Väliin jäävät katelevyt kiinnitetään ylimpään ja kolmeen alimpaan ruoteeseen sekä niiden välillä joka toiseen ruoteeseen. Peltikaavio Aloita asennus aina lappeen oikeasta reunasta. Ulkonäkösyistä voidaan arvioida kannattaisiko ensimmäinen katelevy leikata yhtä leveäksi kuin viimeinen katelevy. Läpivientien sijainti saattaa myös vaikuttaa ensimmäisen levyn leikkaamiseen. Putkiläpiviennit tehdään aina saumojen väliin. Työkalut Asennukseen tarvitaan seuraavia työkaluja: Porakone Muovivasara Mattoveitsi Peltisakset Nauhamitta Asentamiseen soveltuvat käsineet ja jalkineet Turvaköysi Tiivistemassa 4

5 Tekniset tiedot Tuotteet Kotolock lukkosaumakate 25 Taivutusrauta KRSL90 Räystäslista KRSL110 Räystäslista 5

6 Tekniset tiedot Tuotteet C2SRP Jatkoslista / jiirin tiivistyslista KPL Päätylista HLM harjalista muotoiltu HLS Harjalista sileä 6

7 Tekniset tiedot Tuotteet KHLT Harjantiivistyslista KPLH Pulpettikaton harjalista KSJP Sisäjiirilista 7

8 Tekniset tiedot Tuotteet KRLL Rintaliitoslista KSLL Sivuliitoslista KML Mansardilista 8

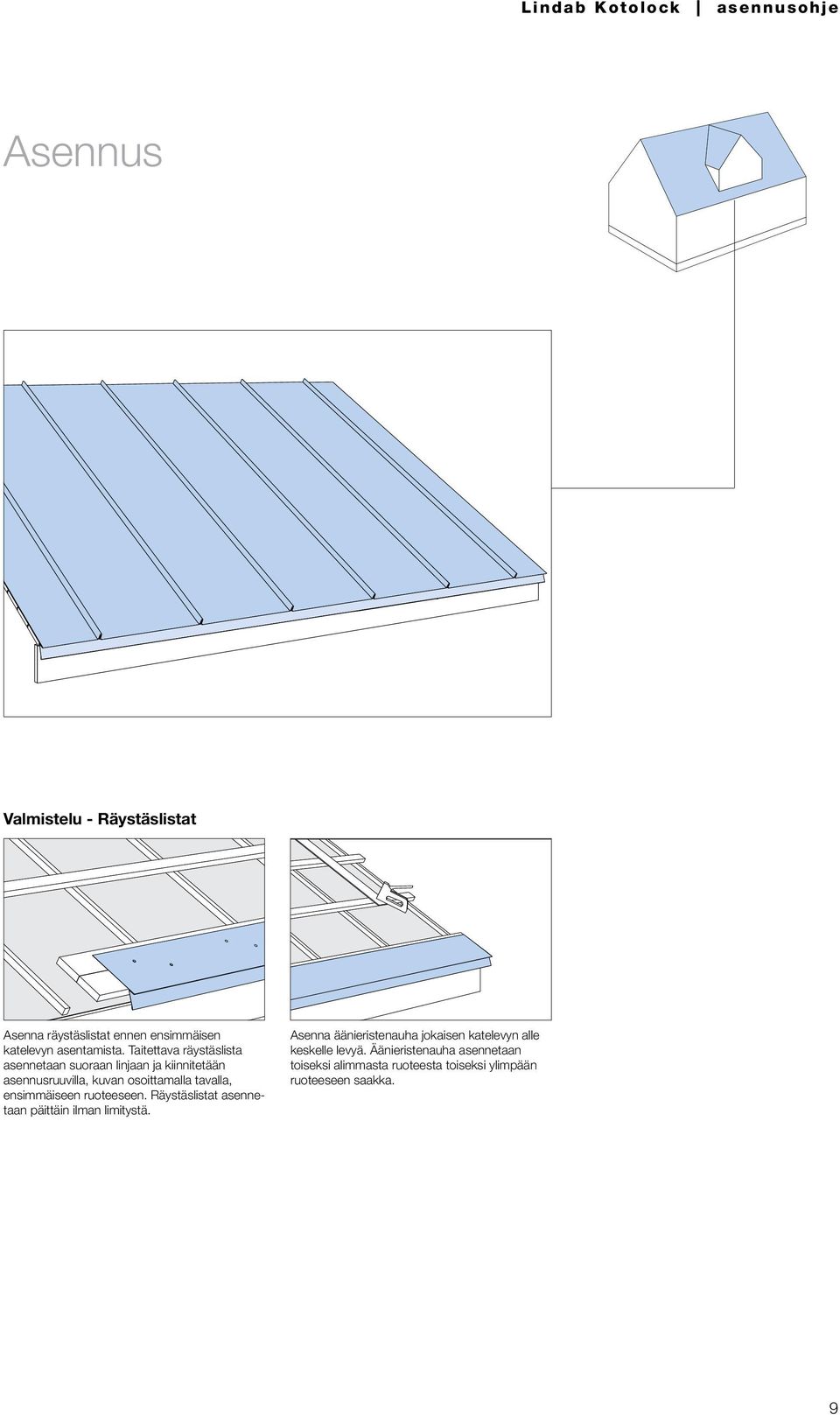

9 Asennus Valmistelu - Räystäslistat Asenna räystäslistat ennen ensimmäisen katelevyn asentamista. Taitettava räystäslista asennetaan suoraan linjaan ja kiinnitetään asennusruuvilla, kuvan osoittamalla tavalla, ensimmäiseen ruoteeseen. Räystäslistat asennetaan päittäin ilman limitystä. Asenna äänieristenauha jokaisen katelevyn alle keskelle levyä. Äänieristenauha asennetaan toiseksi alimmasta ruoteesta toiseksi ylimpään ruoteeseen saakka. 9

10 Asennus Lindab toimittaa katelevyt räystäältä esitaivutettuina ellei toisin sovita. Taivuttamattomalla päällä toimitettuja sekä leikattuja katelevyjä täytyy kuitenkin muokata työmaalla. Tällöin on työmaalla hyvä olla tarkoitukseen sopiva työpiste. Katelevyt - levyn taittaminen Aseta ensimmäinen levy alustalle oikein päin ja käytä taivuttamiseen mukana tulevaa taittotyökalua. Käännä katelevy toisin päin ja käytä muovi vasaraa vasaroidaksesi taitoksen alas. Varmista, että taitoksesta tulee terävä. Käännä taittotyökalua siten, että taitos aukeaa 5mm. Asennettaessa vajaata levyä tulisi levyn pitkittäisiä reunoja kääntää 25mm. 10

11 Asennus Ensimmäinen katelevy Aseta ensimmäinen katelevy ja liu uta se räystäslistaa vasten. Kiinnitä katelevy alustavasti kiinnitysruuvilla alakulmasta säätämistä varten. Katelevyt asennetaan aina alaräystään mukaan. Asenna ensimmäinen katelyvy siten, että levyn alareunassa oleva taitos jää räystäslistan alle ja levy on suorassa kulmassa räystääseen nähden. Levyn toinen reuna kiinnittyy vasta päätyräystäslistan kiinnittämisen yhteydessä. Huolehdi siihen saakka levyn paikallaan pysyvyydestä. Seuraava katelevy jne... Aseta katelevyn taitos räystäslistan alapuolelle. Paina sauma kevyesti kiinni katelevyn alaosasta. Työnnä katelevyn taitettureuna räystäslistaa vasten, siten että levyn taitos jää räystäslistan alle. Paina sauma kiinni koko katelevyn matkalta. Käytä apuna muovivasaraa. Kiinnitä katelevy vasemmasta reunasta käyttäen asennusruuveja. 11

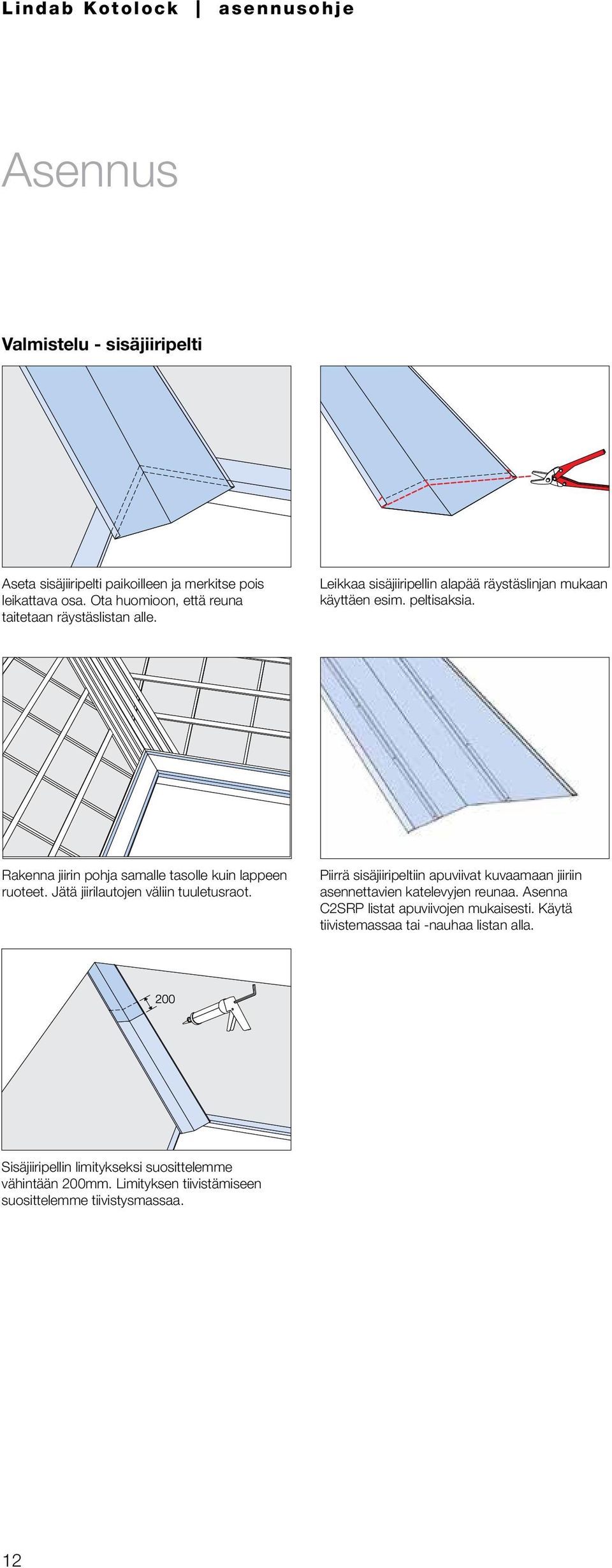

12 Asennus Valmistelu - sisäjiiripelti Aseta sisäjiiripelti paikoilleen ja merkitse pois leikattava osa. Ota huomioon, että reuna taitetaan räystäslistan alle. Leikkaa sisäjiiripellin alapää räystäslinjan mukaan käyttäen esim. peltisaksia. Rakenna jiirin pohja samalle tasolle kuin lappeen ruoteet. Jätä jiirilautojen väliin tuuletusraot. Piirrä sisäjiiripeltiin apuviivat kuvaamaan jiiriin asennettavien katelevyjen reunaa. Asenna C2SRP listat apuviivojen mukaisesti. Käytä tiivistemassaa tai -nauhaa listan alla. Sisäjiiripellin limitykseksi suosittelemme vähintään 200mm. Limityksen tiivistämiseen suosittelemme tiivistysmassaa. 12

13 Asennus Katelevyjen asentaminen jiireihin Jiiriin asennettavien peltien leikkauskulman saat oikeaksi esimerkiksi tekemällä mallinteen puusta. Aseta kulmamallinne katelevyn päälle ja merkitse leikkauskohta. Muista jättää 25mm leikkausvara, jotta voit taittaa reunan. Leikkaa ensin levyn sauma. Käytä vasemman puoleisia saksia tarvittaessa. Taita sauma alas ja leikkaa katelevy. Muista ottaa huomioon, että reuna taitetaan. Aseta levy jiiriin ja työnnä taitettureuna tiivistyslistaa vasten. 13

14 Asennus Katelevy 2 jne. jiiriin Käytä kulmamallinnetta uudelleen kulman merkitsemiseen. Muista jättää 25mm:n leikkausvara taitosta varten. Taita katelevyn reuna. Lindab toimittaa katelevyt jiireihin annettujen mittojen mukaan. Mikäli jiiriin asennettava katelevy on liian pitkä, merkkaa ja leikkaa pois ylimääräinen osa. Käytä molempikätisiä saksia leikkauksen helpottamiseksi, tarpeen mukaan. Leikkaa ensin saumat. Taita leikatut saumat auki, jotta voit katkaista katelevyn. Leikkaa levyn yli. Aseta katelevy jiiriin liu uttamalla taitettureuna jiirin tiivistyslistan alle. Kiinnitä asennusruuveilla katelevyn vasemmasta reunassa. Kiinnitä väliaikaisesti viimeinen kokonainen katelevy jiirin vasemmalle puolelle ja asenna sen mukaan katelevyt jiiriin. 14

15 Asennus Kattolyhdyt Leikkaa katelevyn muoto kattolyhdyn muodon mukaisesti. Muista kääntää leikattuja reunoja 25mm. Huomioi pellin muotoilussa limityksen teko tarve. Katso ohjeet seuraavalta sivulta. Aseta leikattu katelevy kattolyhdyn viereen. Varmista, että katelevyn taitettu reuna menee räystäslistan alle Käytä tiivistemassaa Jiiripellin ja katelevyn välin tiivistämiseen. Asenna jiiripellit. Varmista, että taitokset tulevat ylä- ja alapäässä oikein. Ylhäällä harjan ympäri ja alhaalla räystäslistaa vasten. Kiinnitä jiirin tiivistyslista, niin kuin on jiirin asennuskohdassa kerrottu. Käytä tiivistemassaa jiirin tiivistämiseen. Asenna jiirin yläpuoliset pellit, niin kuin on edellä jiirin asentamisesta kerrottu. Varmista, että katelevyt tulevat limittäin jiirin alapäässä. Katso ohjeet limitykseen seuraavalta sivulta. 15

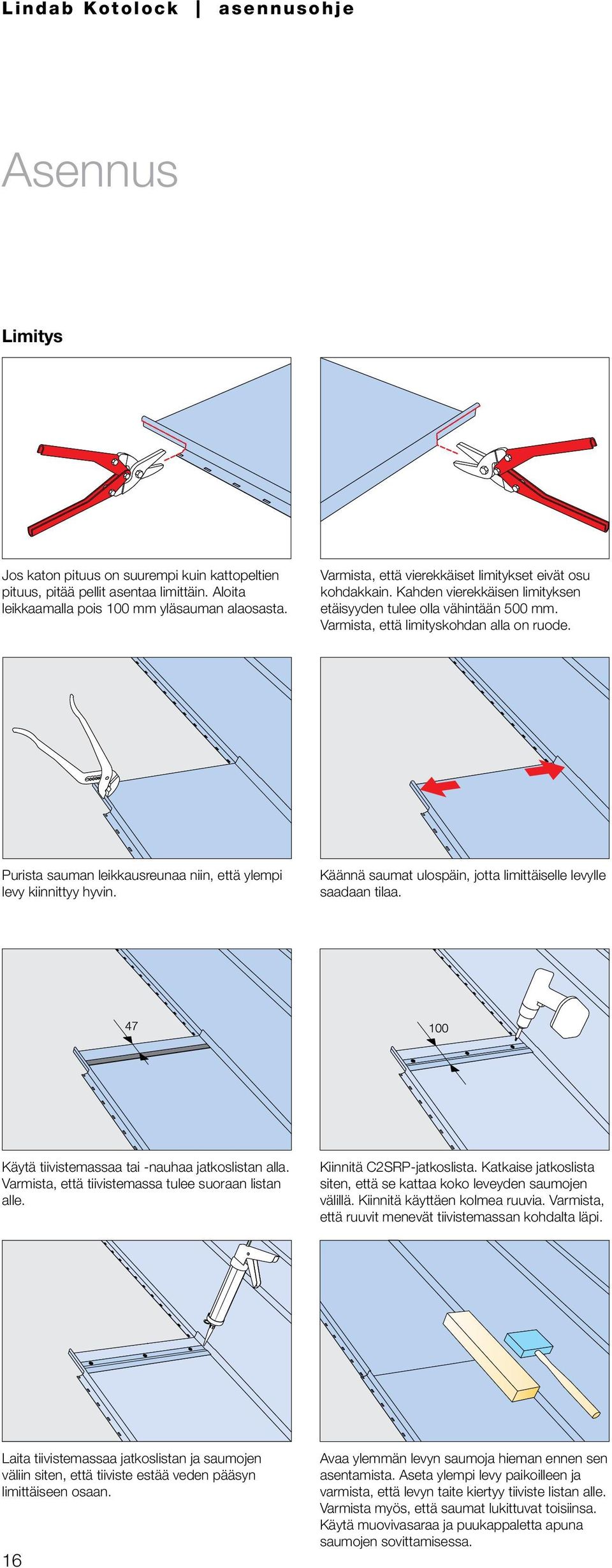

16 Asennus Limitys Jos katon pituus on suurempi kuin kattopeltien pituus, pitää pellit asentaa limittäin. Aloita leikkaamalla pois 100 mm yläsauman alaosasta. Varmista, että vierekkäiset limitykset eivät osu kohdakkain. Kahden vierekkäisen limityksen etäisyyden tulee olla vähintään 500 mm. Varmista, että limityskohdan alla on ruode. Purista sauman leikkausreunaa niin, että ylempi levy kiinnittyy hyvin. Käännä saumat ulospäin, jotta limittäiselle levylle saadaan tilaa. Käytä tiivistemassaa tai -nauhaa jatkoslistan alla. Varmista, että tiivistemassa tulee suoraan listan alle. Kiinnitä C2SRP-jatkoslista. Katkaise jatkoslista siten, että se kattaa koko leveyden saumojen välillä. Kiinnitä käyttäen kolmea ruuvia. Varmista, että ruuvit menevät tiivistemassan kohdalta läpi. Laita tiivistemassaa jatkoslistan ja saumojen väliin siten, että tiiviste estää veden pääsyn limittäiseen osaan. 16 Avaa ylemmän levyn saumoja hieman ennen sen asentamista. Aseta ylempi levy paikoilleen ja varmista, että levyn taite kiertyy tiiviste listan alle. Varmista myös, että saumat lukittuvat toisiinsa. Käytä muovivasaraa ja puukappaletta apuna saumojen sovittamisessa.

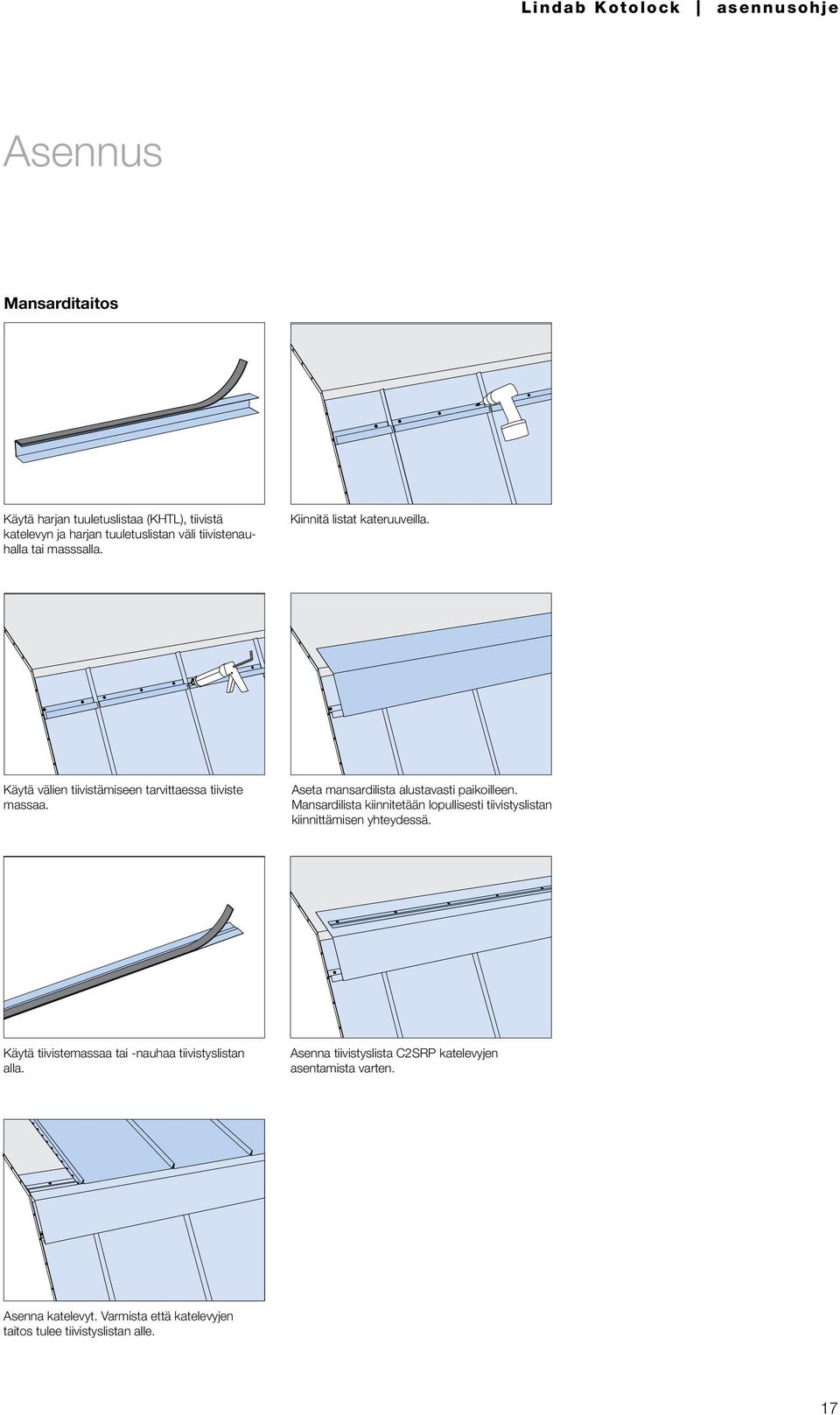

17 Asennus Mansarditaitos Käytä harjan tuuletuslistaa (KHTL), tiivistä katelevyn ja harjan tuuletuslistan väli tiivistenauhalla tai masssalla. Kiinnitä listat kateruuveilla. Käytä välien tiivistämiseen tarvittaessa tiiviste massaa. Aseta mansardilista alustavasti paikoilleen. Mansardilista kiinnitetään lopullisesti tiivistyslistan kiinnittämisen yhteydessä. Käytä tiivistemassaa tai -nauhaa tiivistyslistan alla. Asenna tiivistyslista C2SRP katelevyjen asentamista varten. Asenna katelevyt. Varmista että katelevyjen taitos tulee tiivistyslistan alle. 17
