Lindab Profiilipeltikatto. Lindab Coverline TM. Ajaton ja kestävä ratkaisu taloon kuin taloon. lindab I profiilipeltikatto

Transkriptio

1 lindab yksinkertaistamme rakentamista Lindab Coverline TM Lindab Profiilipeltikatto Ajaton ja kestävä ratkaisu taloon kuin taloon

2 Sisällys Lindab - yksinkertaistamme rakentamista...3 Kotolock - lukkosaumakate Tiilikuvioprofiilit LPA Kotokainen LPA Super LPA Kotostar Suorat profiilit Vesikattoprofiilit, seinä- ja sisäkattoprofiilit LT20 / LV LI20 / Dripstop antikondenssi...13 Konesaumarivi / Teräsohutlevyjen takuu...14 Värikartta...15 Vakiolistat Kotolock -lukkosaumakatteelle Vakiolistat Tiilikuvioprofiileille Vakiolistat Suorille profiileille Muut kattotuotteet Kokonaisvaltainen tarviketoimitus

3 Lindab Nova tai MattaNova TAKUU 20 VUOTTA Primer Passivointi Kuumasinkitys Teräspelti Kuumasinkitys Passivointi Primer Taustaväri Lindab yksinkertaistamme rakentamista Lindab on tunnettu kansainvälinen rakennustuotteiden toimittaja, joka tarjoaa ratkaisuja rakentamisen yksinkertaistamiseksi. Laadukkaat kattoprofiilit valmistetaan Keski-Suomessa Lindabin omalla profiilitehtaalla, josta toimitukset hoituvat joustavasti ja varmasti suoraan asiakkaalle. Myynnistä vastaa asiantunteva myyntihenkilöstö sekä jälleenmyyntiverkosto. Lindabin korkealaatuiset teräslevytuotteet on suunniteltu pohjolan ankariin ilmasto-oloihin. Pitkän kehitystyön tuloksena on syntynyt takuutuote, jonka perustana ovat korkealuokkaiset raaka-aineet sekä moderni tuotantotekniikka. Moninkertainen pinnoituskäsittely antaa tuotteelle tehokkaan suojan korroosiota ja auringon uv-säteilyä vastaan. Lindabteräskate säilyy kauniina pitkään. Kannatamme peltikattoa Lindab kattoprofiili on vahva ja kaunis kattomateriaali Sinun taloosi. Se on helposti asennettava ja kestävä ratkaisu niin uusiin kuin saneerattaviin kohteisiin. Kaunis katto talosi kruunuksi Lindabin kattoprofiileita on saatavilla lukuisissa eri malleissa ja väreissä. Haluamme tarjota asiakkaillemme laajan valikoiman ja mahdollisuuden valita itselleen paras vaihtoehto. Tuotteemme on suunniteltu siten, että ne käyvät kaikkiin taloihin, katon kaltevuudesta ja mallista riippumatta. Materiaalina teräskatto on helppohoitoinen ja edullinen. Katto 20 vuoden esteettisellä takuulla Kotimainen tuotanto ja laadukkaat teräsraaka-aineet mahdollistavat kattoprofiileillemme jopa 20 vuoden takuun. Voit luottaa kattosi kestävyyteen ja kauniiseen ulkoasuun vuosienkin kuluttua. Toimituksessa myös tarvikkeet Kokonaisvaltainen toimituksemme sisältää myös kaikki valittuun kattoon sopivat listat, tiivisteet, ruuvit ja tarvikkeet. Lindab profiilipeltikaton edut: luotettava toimittaja 20 vuoden esteettinen takuu 30 vuoden läpiruostumattomuus takuu vahva ja kaunis helppo asentaa kaikki tarvikkeet samalla värillä 3

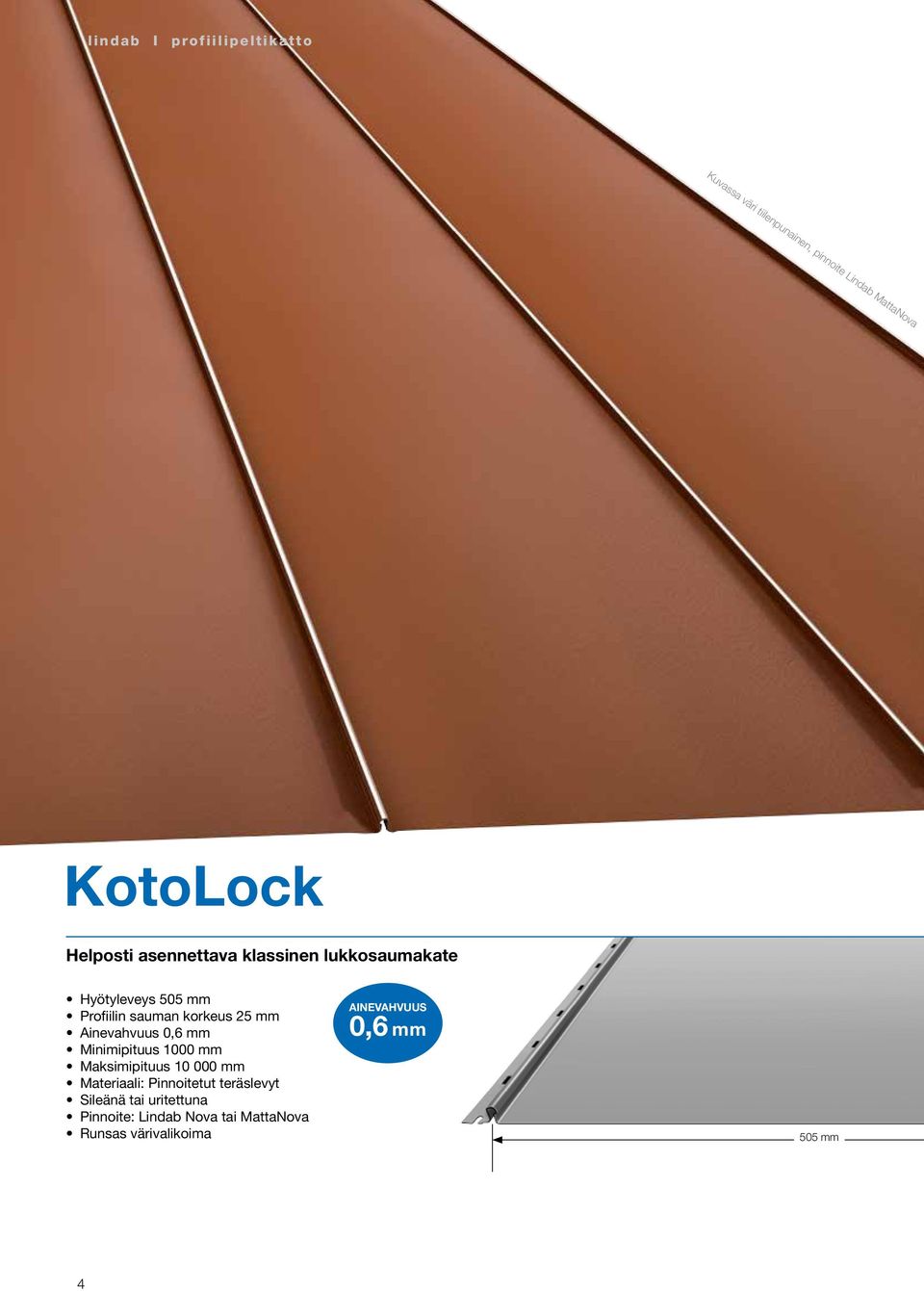

4 Kuvassa väri tiilenpunainen, pinnoite Lindab MattaNova KotoLock Helposti asennettava klassinen lukkosaumakate Hyötyleveys 505 mm Profiilin sauman korkeus 25 mm Ainevahvuus 0,6 mm Minimipituus 1000 mm Maksimipituus mm Materiaali: Pinnoitetut teräslevyt Sileänä tai uritettuna Pinnoite: Lindab Nova tai MattaNova Runsas värivalikoima AINEVAHVUUS 0,6 mm 505 mm 4

5 Taivutettu räystäs, sileä profiili Taivuttamaton räystäs, uritettu profiili 25 mm Ruodelaudat 22 x 100 tai 32 x 100 mm KotoLockin ruodelaudoitus asennusohjeen mukaan 5

6 Kuvassa väri tummanruskea, pinnoite: Lindab Nova LPA Kotokainen Hillityn tyylikäs, suuren suosion saanut tiilikuvioprofiili Hyötyleveys 1100 mm Profiilin korkeus 40 mm Tiilen mitta 350 mm Ainevahvuus 0,5 mm Minimipituus 850 mm Maksimipituus mm Kaksoisvesiura Materiaali: Pinnoitetut teräslevyt Pinnoite: Lindab Nova tai MattaNova Runsas värivalikoima Räystään ylitys 40 mm Tippanokan pituus 25 mm Tilauksesta saatavissa myös erikoismitoilla: Tippanokan pituus mm, poikittaiskuvion pituus mm Profiilin korkeus 40 mm TIILEN MITTA 350mm 183,3 mm Hyötyleveys 1100 mm 6

7 Tiilen mitta 350 mm 15 mm Tippanokka 25 mm 330 mm 350 mm 350 jne. Ruodelaudat 22 x 100 tai 32 x 100 mm Kotokaisen ruodelaudoitus Räystään ylitys 40 mm Korota ensimmäistä ruodelautaa n. 15 mm 7

8 Kuvassa väri musta, pinnoite: MattaNova LPA Super Korkea ja näyttävä tiilikuvioprofiili Hyötyleveys 1100 mm Profiilin korkeus 48 mm Tiilen mitta 400 mm Ainevahvuus 0,5 / 0,6 mm Minimipituus 850 mm Maksimipituus mm Kaksoisvesiura Materiaali: Pinnoitetut teräslevyt Pinnoite: Lindab Nova tai MattaNova Runsas värivalikoima Räystään ylitys 40 mm Tippanokan pituus 25 mm Tilauksesta saatavissa myös erikoismitoilla: Tippanokan pituus mm, poikittaiskuvion pituus mm Profiilin korkeus 48 mm TIILEN MITTA 400mm 183,3 mm Hyötyleveys 1100 mm 8

9 Tiilen mitta 400 mm 23 mm Tippanokka 25 mm 350 mm 400 mm 400 jne. Ruodelaudat 22 x 100 tai 32 x 100 mm Superin ruodelaudoitus Räystään ylitys 40 mm Korota ensimmäistä ruodelautaa n. 15 mm 9

10 LPA KotoStar Näyttävä, jäykkä ja erittäin kestävä Premium- tiilikuvioprofiili Hyötyleveys 1100 mm Profiilin korkeus 48 mm Tiilen mitta 450 mm Ainevahvuus 0,6 mm Minimipituus 850 mm Maksimipituus m Kaksoisvesiura Materiaali: Pinnoitetut teräslevyt Pinnoite: Lindab Nova tai MattaNova Runsas värivalikoima Räystään ylitys 40 mm Tippanokan pituus 70 mm Tilauksesta saatavissa myös erikoismitoilla: Tippanokan pituus mm, poikittaiskuvion pituus mm Profiilin korkeus 48 mm TIILEN MITTA 450mm 183,3 mm Hyötyleveys 1100 mm 10

11 Kuvassa väri tummanpunainen, pinnoite: MattaNova Tiilen mitta 450 mm 23 mm Tippanokka 70 mm KotoStarin ruodelaudoitus Ruodelaudat 32 x 100 mm 450 mm 450 mm Räystään ylitys 40 mm 11

12 LT 20 Vesikattoprofiili Vesiura limityssaumassa Hyötyleveys 1090 mm Korkeus 18 mm Ainevahvuudet 0,5 / 0,6 mm Minimipituus 300 mm Maximipituus mm 18 mm Materiaali: pinnoitettu teräslevy Pinnoitteet: Lindab Nova tai MattaNova 73,5 mm 30 mm Hyötyleveys 1090 mm LV 20 Kanttikate Seinäprofiili Hyötyleveys 1090 mm Korkeus 18 mm Ainevahvuudet 0,5 / 0,6 mm Minimipituus 300 mm Maximipituus mm Materiaali: pinnoitettu teräslevy Pinnoitteet: Lindab Nova tai MattaNova 18 mm 30 mm 73,5 mm Hyötyleveys 1090 mm 12

13 LI 20 Kanttikate Seinä- ja sisäkattoprofiili Vesiura limityssaumassa Hyötyleveys 1090 mm Korkeus 20 mm Ainevahvuudet 0,5 / 0,6 mm Minimipituus 300 mm Maximipituus mm Materiaali: pinnoitettu teräslevy Pinnoitteet: Lindab Nova tai MattaNova 20 mm 30 mm 135 mm Hyötyleveys 1090 mm DRIPSTOP Antikondenssihuopa Antikondenssihuopa profiilin alapintaan Saatavilla LT20 profiilille Paino 95g/m 2 Erinomainen veden imukyky DR!PSTOP -antikondenssihuovalla päällystetyt kattopellit tulee säilyttää ennen asennusta kuivassa tilassa. Paloluokitus A2-s1, d0 (EN ) Antibakteerinen Melua vaimentava 13

14 Konesaumarivi Hyötyleveys 535 mm Profiilin sauman korkeus 27 mm Ainevahvuus 0,5 / 0,6 mm Minimipituus 1000 mm Maksimipituus mm Materiaali: Pinnoitettu teräslevy Pinnoite: Lindab Nova tai MattaNova 27 mm 9 mm Hyötyleveys 535 mm 13 mm 10 mm Pinnoitetakuut Pinnoite Värin takuu Läpiruostumattomuus takuu Lindab Nova 20 vuotta 30 vuotta Lindab MattaNova 20 vuotta 30 vuotta 14

15 Värikartta varastoitavat värit katto- ja seinäprofiileille sekä listoille 830 Havunvihreä 036 Tummanharmaa 758 Tummanpunainen 387 Tummanruskea Vastaavuus: RR11 Pinnoitevaihtoehdot: Lindab Nova Vastaavuus: RR23 Pinnoitevaihtoehdot: Lindab Nova, Lindab Mattanova Vastaavuus: RR29 Pinnoitevaihtoehdot: Lindab Nova, Lindab Mattanova Vastaavuus: RR32 Pinnoitevaihtoehdot: Lindab Nova, Lindab Mattanova 015 Musta 762 Tiilenpunainen Vastaavuus: RR33 Pinnoitevaihtoehdot: Lindab Nova, Lindab Mattanova Vastaavuus: RR750 Pinnoitevaihtoehdot: Lindab Nova Tilauksesta myös muita värejä. Kysy lisää myynnistämme. Profiilikohtainen värivalikoima hinnaston mukaan. Painoteknisistä syistä tarkka värimääritys saadaan ainoastaan näytepalasta. Pyydä näytepala tarvittaessa. 15

16 Vakiolistat lukkosaumakatteelle täydentävät tarvikkeet Vakiopituudet 3000 mm Harjalista muotoiltu HLM (vakiopituus 2500 mm) Harjalista sileä KHL Harjantiivistyslista KHTL (vakiopituus 490 mm) Pulpettikaton harjalista KPLH - Tuuletusrei itetty Päätylista KPL Sisäjiirilista KSJP 16

17 Räystäslista KRSL90 (vakiopituus 2000 mm) Räystäslista KRSL 110 (vakiopituus 2500 mm) - Kevennetty taitos Jatkoslista / jiirin tiivistyslista C2SRP (vakiopituus 2000 mm) Äänieristenauha RÄMI Rintaliitoslista KRLL Sivuliitoslista KSLL Mansardilista KML Muut tarvikkeet - Taivutusrauta TAIV - Esitaivuttamattoman räystään taivuttamiseen - Äänieristenauha RÄMI - 5 x 100 x mm - Tiivistenauha TBASRP - Vahvuus 3mm, leveys 20mm - Rullassa 50 metriä - Kateruuvit (piikki-/porakärki) A11BR/A10BR - Kiinnitysruuvi V153SRPL 25 mm 25 / 28 mm 17

18 Vakiolistat tiilikuvioprofiilikatolle täydentävät tarvikkeet Vakiopituudet 2000 mm Pyöreä harjalista HLP Päätylista PL 250 Päätylista PL 310 Räystäslista RSL Räystäslista RSL 110 Pulpettikaton yläräystäslista PLH 18

19 Rintaliitoslista RLLI Sivuliitoslista SLLI Sisäjiiripelti SJP Sisäjiirin peitelista SJPL Harjan päätykappale HPK Auman päätykappale APK Harjan Y-liitos HYL Harjan T-Liitos HTL Harjapellin tuuletin HarjaPT 19

20 Vakiolistat suorille katto- ja seinäprofiileille Vakiopituudet 2000 mm Harjalista muotoiltu HLM (vakiopituus 2500 mm) Harjalista sileä HLS Päätylista PL 210 Päätylista PL 250 Päätylista PL 310 Päätylista PLI

21 Räystäslista RSL 110 Räystäslista RSL Rintaliitoslista RLLI Sivuliitoslista SLLI Sisäjiiripelti SJP Sisäjiirin peitelista SJPL 21

22 Vakiolistat suorille katto- ja seinäprofiileille Täydentävät tarvikkeet Vakiopituudet 2000 mm Pulpettikaton yläräystäslista PLH Sisäkaton harjalista SKHL Sisäkulmalista SKL 125 Sisäkulmalista SKL 140 Ulkokulmalista UKL 230 Ulkokulmalista UKL

23 Tasakertalista TKL 150 Aloituslista ALI Seinälista SLI Nurkkalista NL Harjapellin tuuletin HarjaPT Kateruuvit A11BR / A10BR - Piikkikärki 4,8 x 25 mm - Porakärki 4,8 x 28 mm 25 / 28 mm 23

24 Muut kattotuotteet Kattoluukku Uniroof PALOL Kattoluukku Kotolock PALOL Roofseal sarja LEPIS - Läpivientikumi 12-90, , mm + letkunkiristäjä + ruuvit + massa - Kaikille pelti- ja tiilikatteille - Lukittava luukku - Helppo asentaa - Kulkuaukon koko 600 x 600 mm - Sopii Kotolock katteelle - Saranoitu, salvalla suljettava - Helppo asentaa - Kulkuaukon koko 600 x 600 mm Kotolock läpivientisarja LEPISA Tiilikuvioprofiilin läpivientisarja LEPISA Universal läpivientisarja LEPISA - Sopii lukko- ja konesaumakatteille - 110, 125 ja 160 mm läpivienneille ja huippuimureille - Sopii kaikkiin yleisimpiin tiilikuvioprofiileihin - 110, 125 ja 160 mm läpivienneille ja huippuimureille - Kaikille profiilipelleille - 110, 125 ja 160 mm läpivienneille ja huippuimureille Eristämätön tuuletusputki 110 LEPIP - Eristämätön - Sopii Ø 110 mm viemäriputkeen Eristetty tuuletusputki 110 LEPIPU - Eristetty - Sopii Ø 110 mm ilmanvaihtokanavaan Poistoputki hatulla 125 LEPIPU - Eristetty - Sopii Ø 125 mm ilmanvaihtokanavaan 24

25 Poistoputki hatulla 160 LEPIPU - Eristetty - Sopii Ø 160 mm ilmanvaihtokanavaan Huippuimuri E120P/125 HUIPPU - Eristetty - Sopii Ø 125 mm ilmanvaihtokanavaan Äänenvaimennettu huippuimuri E190P/125 HUIPPU - Eristetty - Sopii Ø 125 mm ilmanvaihtokanavaan Tuuletusputken hattu HATTU Tuulettava harjatiiviste LHT Yleistiiviste liimattava HT - Tuuletusputken lisävaruste - Nopeasti kinnittyvä liimapinta - Leveys 300 mm - Rullassa 5000 mm - Soveltuu kaikille profiileille Tiivistenauha WFLEX Tiivistemassat Saumaöljyt - Helposti kiinnittyvä tiivistysnauha - Katon erikoiskohtien, kuten esim. kattolyhtyjen liitosten tiivistämiseen - Runotex - väritön tiivistemassa - M82 - sininen tiivistemassa - Aquaseal -korkeaelastinen tiivistemassa - ABRATEX saumaöljy rivipeltikatoille. - 1 ja 5 L pakkaukset 25

26 Muut kattotuotteet Kateruuvit Aluskatteet - Piikkikärki A11BR: 4,8 x 25 mm A12BR: 4,8 x 35 mm - Porakärki A10BR: 4,8 x 28 mm A13BR: 4,8 x 35 mm 25/28 mm - RANKKA: vaativiin olosuhteisiin kehitetty kerrosrakenteinen aluskate ja kondenssisuoja - TURVA: molemmin puolin laminoitu ja UV- sekä kondensiosuojattu - ALUSK: Ristikudos aluskate, molemmmin puolin laminoitu ja UV-suojattu - Rullissa 60m 2 Pienkelat Paikkamaalit - Lindab Nova / MattaNovapinnoitteilla - Rullan leveys 1250 mm - Rullassa 15 m 2. - Spray 300 ml - Stift korjausväri pensselillä 12 ml Klammerit Laaja valikoima työkaluja - Liukuklammeri NO1 - Torx -ruuvilla - Kiinteä klammeri NO2 - Torx -ruuvilla - Sakset ja leikkurit - Listapihdit - Vasarat ja kosakat - Katso lisää työkalukatalogistamme - Myydään 500 kpl sangoissa 26

27 Kokonaisvaltainen tarviketoimitus Täydelliseen kattoon tarvitaan kaikki listat, tiivisteet, kiinnikkeet, läpiviennit ja kattoturvallisuustuotteet. Nämä kaikki ovat Lindabin valikoimassa Tilaamalla sadevesijärjestelmät, kattoturvatuotteet ja läpiviennit samassa kuormassa vesikattoprofiilien kanssa säästät rahtikuluissa ja varmistat tuotteiden yhteensopivuuden Aluskate 2. Päätylista 3. Räystäslista 4. Harjalista 5. Harjantiivistyslista 6. Sisäjiiripelti 7. Jiirin peitelista 8. Kattosilta 9. Lumieste 10. Sileä levy 11. Läpivientiputki ja läpivientisarja 12. Paloluukku 13. Liitoslista 14. Lapetikas 15. Seinätikas 16. Rainline sadevesijärjestelmät 27

28 Oy Lindab Ab Juvan teollisuuskatu 3-5, Espoo puh , fax [2015] Lindab AB. ja LINDAB ovat Lindab Ab:n rekisteröimiä tavaramerkkejä.
