1 Pintavaluntamallinnus ja monitavoitearviointi hulevesiratkaisujen suunnittelun apuvälineenä Niklas Dahlberg (w\ Mikko Huokuna, Mikko Sane ja Mika Marttunen) Suomen ympäristökeskus SYKE Vesistökunnostusverkoston seminaari, Mikkeli Kuva Juha Alaluukas, Lahden kaupunki

2 Esityksen sisältö Hulevesitulvat SYKEn alustava hulevesitulvakartta Lyhyesti pintavaluntamallinnuksesta Mahdollisten tulvavaara-alueiden tunnistaminen Luontopohjaisten ratkaisujen vaikutusten arviointi (Tasapeli-hanke) Vaikutusmallinnus pintavaluntamallilla Monitavoitearviointi luontopohjaisten ratkaisujen suunnittelun tukena Muita pintavaluntamallin sovelluskohteita

3 Hulevesitulva Sateen tai lumen sulamisvesien aiheuttama tulva taajamassa Aiheuttajia / vakavuuteen vaikuttavia tekijöitä: Hulevesijärjestelmän vajaamitoitus Kaupunkirakenteen tiivistyminen Ilmastonmuutos Sateiden ennustettu kasvavan Suomessa % 2100 mennessä Rankkasateiden arvioidaan voimistuvan Haittoja: Rakenteelliset vauriot Kulkuyhteyksien katkeaminen Vedenlaadun heikkeneminen Porin keskusta tulvi rankkasateen jäljiltä Porin kaupunki

4 Alustava hulevesitulvakartta SYKE laatinut kuntien käyttöön hulevesitulvariskien arviointia helpottamaan Kartoitus kattaa lähes kaikki Suomen taajamaalueet Karttapalvelun ottanut käyttöön n. 200 kuntaa ja 15 pelastuslaitosta Taustakartta: Maanmittauslaitos

5 2D-pintavaluntamalli Lähtötietoina valtakunnallisia aineistoja 2x2 m korkeusmalli (MML) Corine maanpeiteaineisto (SYKE) Liikenneviraston tierummut + kuntien digitoimat rummut Rakennukset Liikenneverkko Uomaverkko Laskettu 1/100a toistuvuuden ja Porissa 2007 sattuneelle sadetapahtumalle Tulosteena solun vesisyvyyden suurin arvo 4 h aikana Imeytyminen maankäytön mukaan Hulevesiviemäröinti 10 mm/h Kuvat: Mikko Huokuna

6 Mahdollisten tulvavaara-alueiden tunnistaminen Lahti, elokuu 2018 Kuva Juha Alaluukas, Lahden kaupunki Taustakartta: Maanmittauslaitos

7 Esimerkki Seinäjoelta Kuva: Kari Pajuluoma, EPPELA

8 Luontopohjaiset ratkaisut hulevesien hallinnassa - vaikutustarkastelua ja monihyötyisyyden arviointia Kuva: Niklas Dahlberg

9 Luontopohjaiset ratkaisut Vastine / jatkumo harmaalle infralle Paloniemi et al. (2019), Kestävää kaupunkisuunnittelua - luontopohjaiset ratkaisut maakunnissa ja kunnissa, Tasapeli-hankkeen loppuraportti

10 Luontopohjaisten ratkaisujen vaikutustarkastelu (TASAPELI-hanke) Pintavaluntamallinnusta Porissa ja monitavoitearviointi Jyväskylässä Rankkasateiden mallinnus valumaaluetasolla Tunnistettu ja kartoitettu mahdollisia luontopohjaisia ratkaisuja (n. 50 kpl) Kaksitasouomat, viivytysaltaat, viherkatot Kolme mallinnettua skenaariota Vaihtoehtojen vaikutusten kattava arviointi Monitavoitearviointi (Jyväskylässä) Kustannus-hyötyanalyysi (IL) Kuva: Mikko Sane

11 Porin tuloksia / johtopäätöksiä Harvinaisiin sadetapahtumiin varautuminen vaatii laajoja toimenpiteitä Toisaalta luontopohjaiset ratkaisut toimivat paremmin pienemmillä hulevesitulvilla Luontopohjaisilla ratkaisuilla voidaan korvata ilmastonmuutoksen vaatima viemäriverkoston kapasiteetin lisäys Toimenpiteiden suunnittelu ja kohdistaminen oikeille alueille tärkeää

12 Monitavoitearviointi toimenpiteiden suunnittelussa Arviointikehikko Kaavio: Mika Marttunen

13 Kehikko toimenpiteiden arviointiin 1. Keskustelu tavoitteista 2. Toimenpiteiden tunnistaminen 3. Vaihtoehtojen vertailu Kaavio: Mika Marttunen

14 Kehikkoa testattu Jyväskylässä Kukkulan alueen hulevesi-, maisemaja viherrakenneselvityksessä

15 Muita sovelluskohteita Kuva: Pixabay

16 Pintavaluntamallin ja hulevesitulvakarttojen muita sovelluskohteita Yleiskaavojen hulevesiselvitykset Hulevesitulvien riskinarviointi ja pelastustoiminta Mahdollisten tulvien ja ravinteiden pidätysalueiden tunnistaminen painanneanalyysillä (Kiuruvesi) Erilaisten tulvasta riippuvien luontotyyppien (esim. potentiaalisten tulvametsien ja metsäluhtien) automaattinen tunnistaminen Kuva: Mikko Sane

17 Yhteenveto Hulevesitulvakartat auttavat tunnistamaan mahdollisia hulevesitulvavaaraalueita Luontopohjaisten ratkaisujen hyödyntäminen tärkeää hulevesien hallinnassa Monihyötyisyys Ilmastonmuutokseen sopeutuminen täydentämällä nykyisiä rakenteita luontopohjaisilla ratkaisuilla vähennetään tulvariskiä Pintavaluntamallinnus mahdollistaa erilaisten toimenpiteiden vaikutusten tarkastelun Monitavoitearvioinnin avulla luontopohjaisten ratkaisujen monihyötyisyys näkyväksi sekä tukea toimenpideyhdistelmän valintaan

18 Lähteitä / lisätietoa Suomen Kuntaliitto Hulevesiopas. ISBN Ilmasto-opas.fi. Vesien hallinnassa käytetään riskinarvioinnin apuna mitoitussadetietoja. Saatavilla: opas.fi/fi/ilmastonmuutos/sopeutuminen/-/artikkeli/dbd3af ca2-b22b-f5e87b0c7961/vesien-hallinnassa-kaytetaan-riskinarvioinninapuna-mitoitussadetietoja.html Paloniemi et al. (2019) Kestävää kaupunkisuunnittelua - luontopohjaiset ratkaisut maakunnissa ja kunnissa, Tasapeli-hankkeen loppuraportti, Valtioneuvoston selvitys- ja tutkimustoiminnan julkaisusarja 2019:X (tulossa)

19 Kiitos mielenkiinnosta! Kuva: Pirjo Ferin

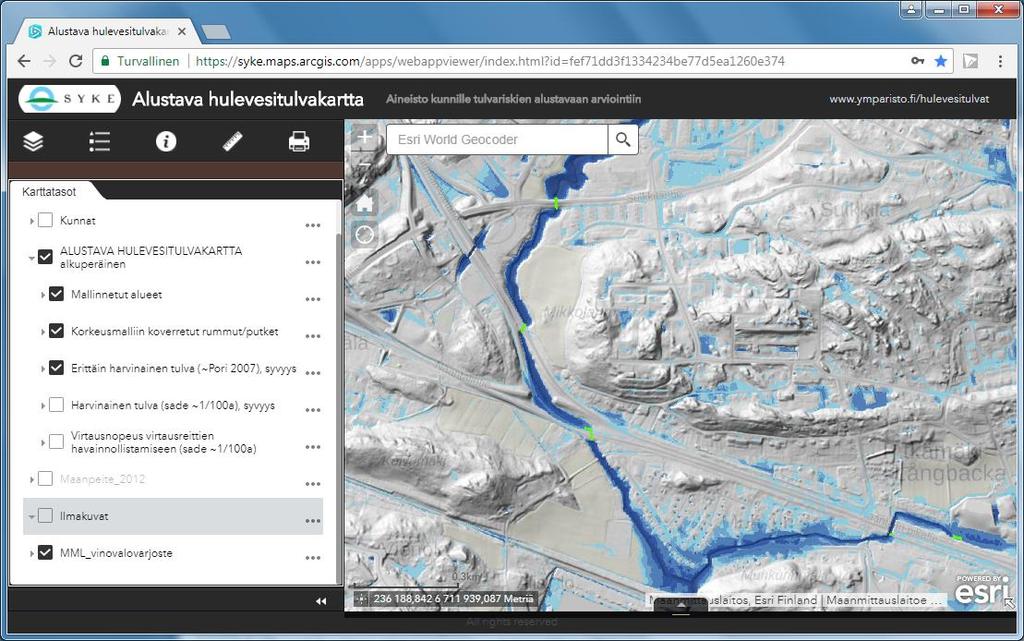

20 Demo alustavasta hulevesitulvakartasta Kuva: Pirjo Ferin
