2004 Samsung Electronics Co., Ltd. Kaikki oikeudet pidätetään.

Transkriptio

1

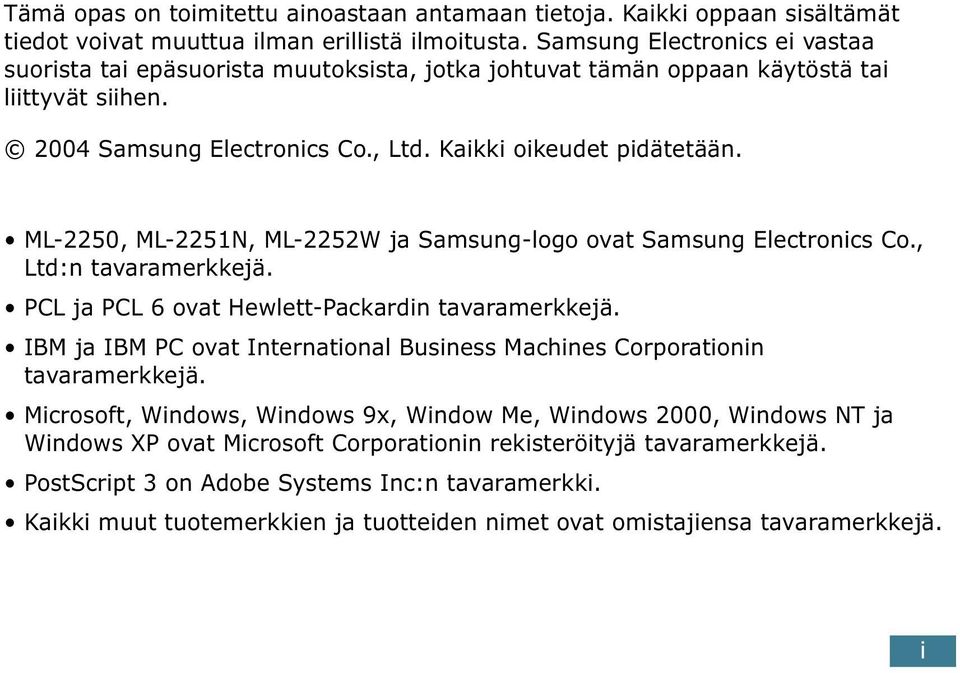

2 Tämä opas on toimitettu ainoastaan antamaan tietoja. Kaikki oppaan sisältämät tiedot voivat muuttua ilman erillistä ilmoitusta. Samsung Electronics ei vastaa suorista tai epäsuorista muutoksista, jotka johtuvat tämän oppaan käytöstä tai liittyvät siihen Samsung Electronics Co., Ltd. Kaikki oikeudet pidätetään. ML-2250, ML-2251N, ML-2252W ja Samsung-logo ovat Samsung Electronics Co., Ltd:n tavaramerkkejä. PCL ja PCL 6 ovat Hewlett-Packardin tavaramerkkejä. IBM ja IBM PC ovat International Business Machines Corporationin tavaramerkkejä. Microsoft, Windows, Windows 9x, Window Me, Windows 2000, Windows NT ja Windows XP ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. PostScript 3 on Adobe Systems Inc:n tavaramerkki. Kaikki muut tuotemerkkien ja tuotteiden nimet ovat omistajiensa tavaramerkkejä. i

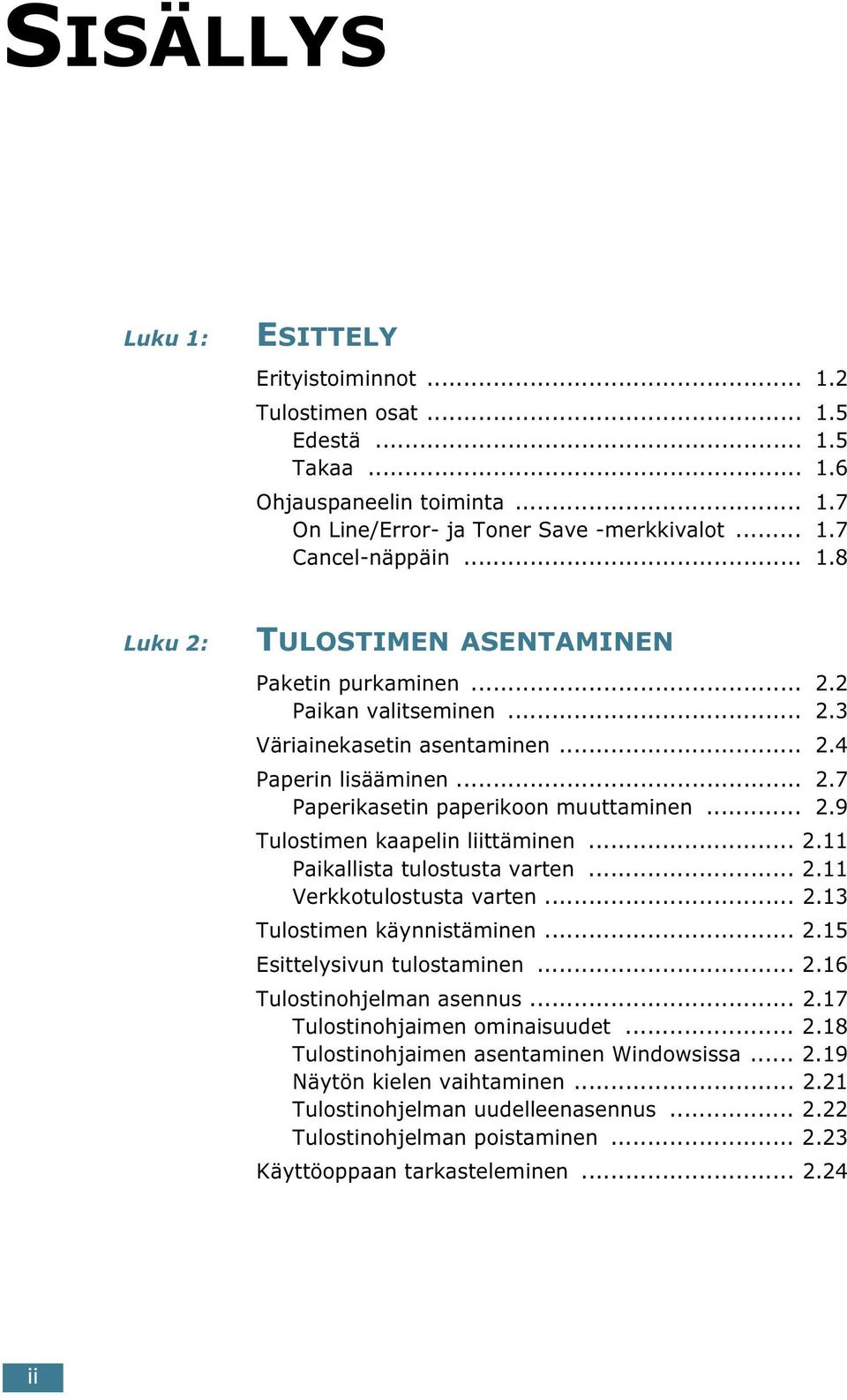

3 SISÄLLYS Luku 1: ESITTELY Erityistoiminnot Tulostimen osat Edestä Takaa Ohjauspaneelin toiminta On Line/Error- ja Toner Save -merkkivalot Cancel-näppäin Luku 2: TULOSTIMEN ASENTAMINEN Paketin purkaminen Paikan valitseminen Väriainekasetin asentaminen Paperin lisääminen Paperikasetin paperikoon muuttaminen Tulostimen kaapelin liittäminen Paikallista tulostusta varten Verkkotulostusta varten Tulostimen käynnistäminen Esittelysivun tulostaminen Tulostinohjelman asennus Tulostinohjaimen ominaisuudet Tulostinohjaimen asentaminen Windowsissa Näytön kielen vaihtaminen Tulostinohjelman uudelleenasennus Tulostinohjelman poistaminen Käyttöoppaan tarkasteleminen ii

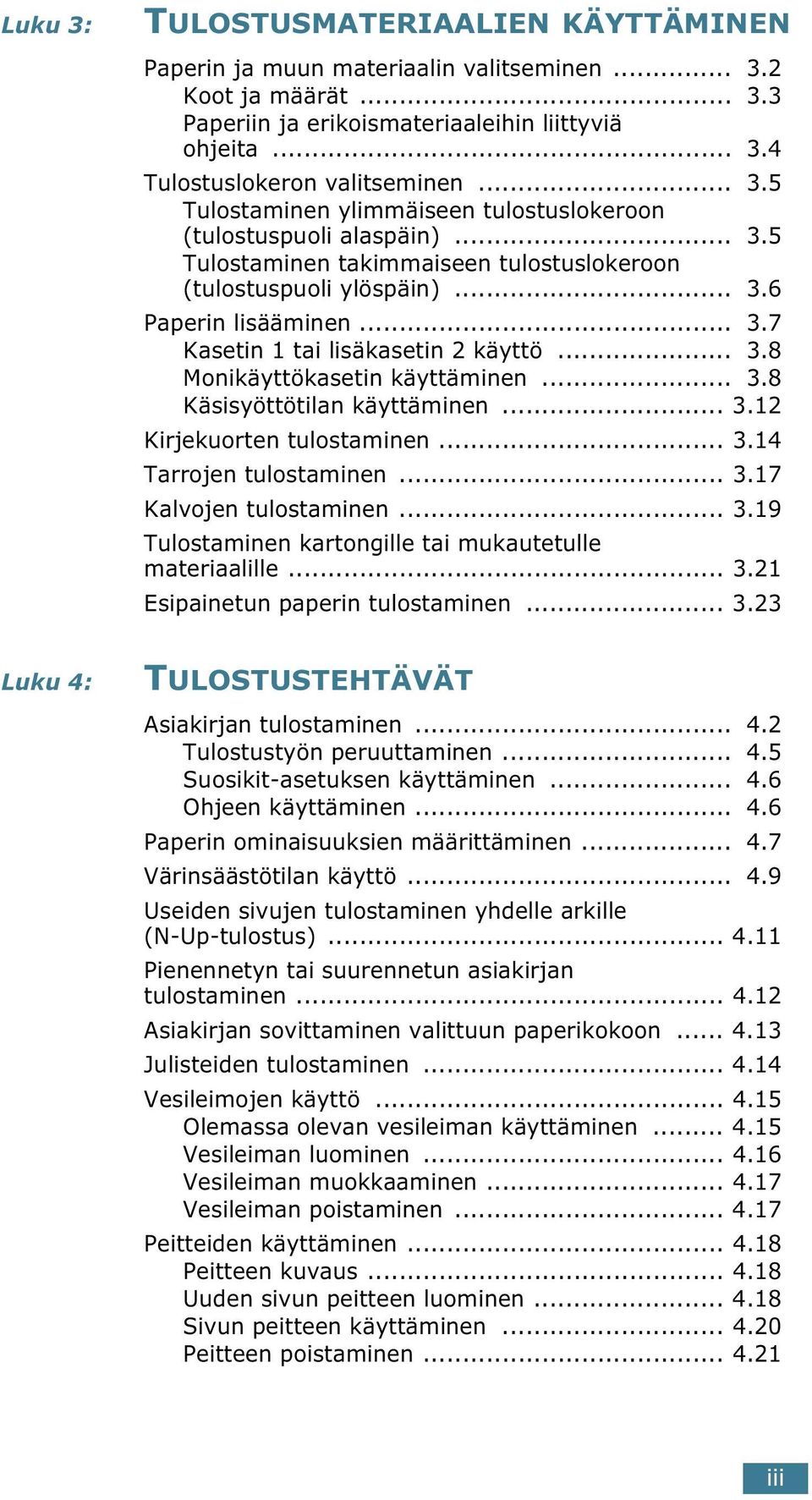

4 Luku 3: TULOSTUSMATERIAALIEN KÄYTTÄMINEN Paperin ja muun materiaalin valitseminen Koot ja määrät Paperiin ja erikoismateriaaleihin liittyviä ohjeita Tulostuslokeron valitseminen Tulostaminen ylimmäiseen tulostuslokeroon (tulostuspuoli alaspäin) Tulostaminen takimmaiseen tulostuslokeroon (tulostuspuoli ylöspäin) Paperin lisääminen Kasetin 1 tai lisäkasetin 2 käyttö Monikäyttökasetin käyttäminen Käsisyöttötilan käyttäminen Kirjekuorten tulostaminen Tarrojen tulostaminen Kalvojen tulostaminen Tulostaminen kartongille tai mukautetulle materiaalille Esipainetun paperin tulostaminen Luku 4: TULOSTUSTEHTÄVÄT Asiakirjan tulostaminen Tulostustyön peruuttaminen Suosikit-asetuksen käyttäminen Ohjeen käyttäminen Paperin ominaisuuksien määrittäminen Värinsäästötilan käyttö Useiden sivujen tulostaminen yhdelle arkille (N-Up-tulostus) Pienennetyn tai suurennetun asiakirjan tulostaminen Asiakirjan sovittaminen valittuun paperikokoon Julisteiden tulostaminen Vesileimojen käyttö Olemassa olevan vesileiman käyttäminen Vesileiman luominen Vesileiman muokkaaminen Vesileiman poistaminen Peitteiden käyttäminen Peitteen kuvaus Uuden sivun peitteen luominen Sivun peitteen käyttäminen Peitteen poistaminen iii

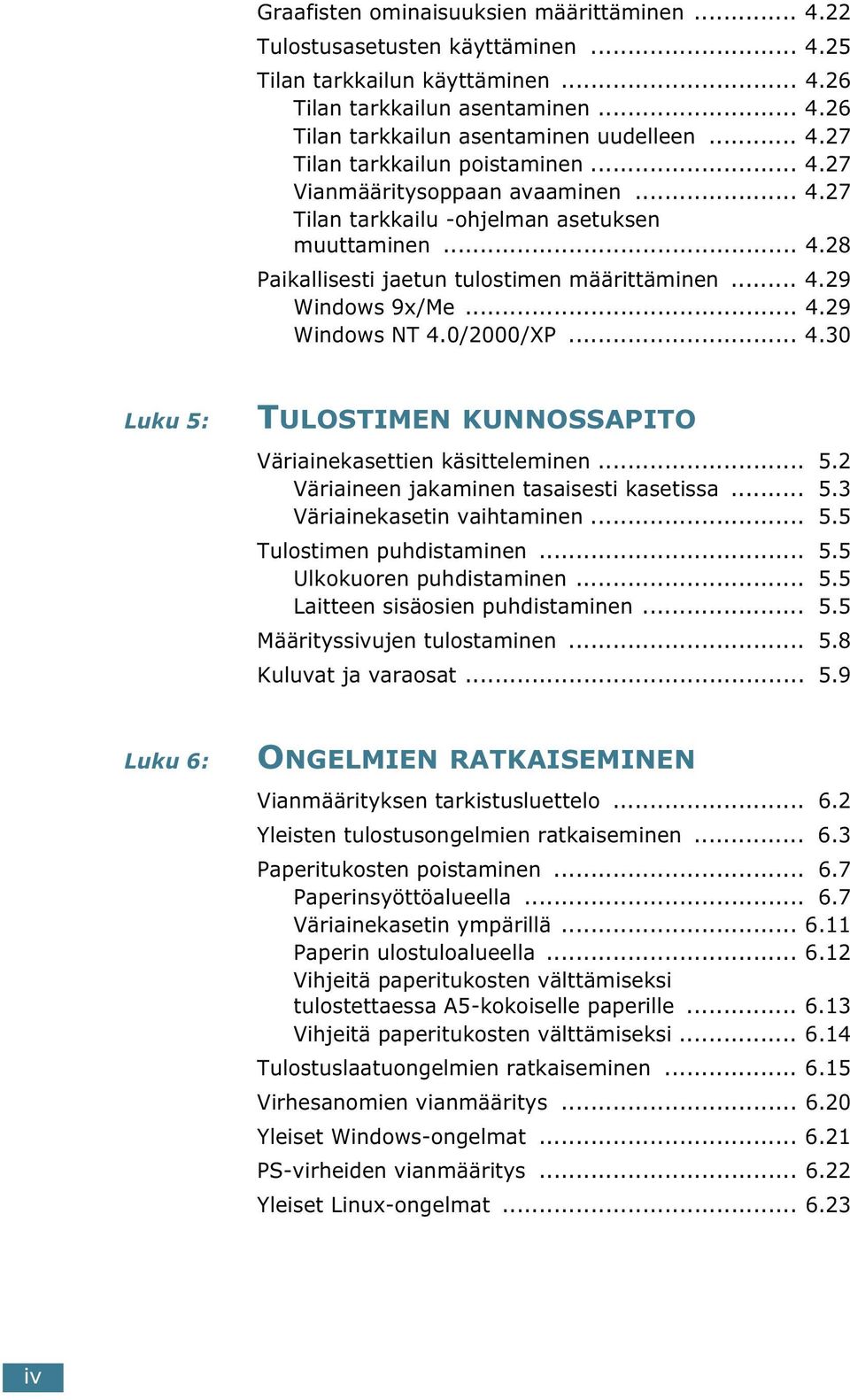

5 Graafisten ominaisuuksien määrittäminen Tulostusasetusten käyttäminen Tilan tarkkailun käyttäminen Tilan tarkkailun asentaminen Tilan tarkkailun asentaminen uudelleen Tilan tarkkailun poistaminen Vianmääritysoppaan avaaminen Tilan tarkkailu -ohjelman asetuksen muuttaminen Paikallisesti jaetun tulostimen määrittäminen Windows 9x/Me Windows NT 4.0/2000/XP Luku 5: TULOSTIMEN KUNNOSSAPITO Väriainekasettien käsitteleminen Väriaineen jakaminen tasaisesti kasetissa Väriainekasetin vaihtaminen Tulostimen puhdistaminen Ulkokuoren puhdistaminen Laitteen sisäosien puhdistaminen Määrityssivujen tulostaminen Kuluvat ja varaosat Luku 6: ONGELMIEN RATKAISEMINEN Vianmäärityksen tarkistusluettelo Yleisten tulostusongelmien ratkaiseminen Paperitukosten poistaminen Paperinsyöttöalueella Väriainekasetin ympärillä Paperin ulostuloalueella Vihjeitä paperitukosten välttämiseksi tulostettaessa A5-kokoiselle paperille Vihjeitä paperitukosten välttämiseksi Tulostuslaatuongelmien ratkaiseminen Virhesanomien vianmääritys Yleiset Windows-ongelmat PS-virheiden vianmääritys Yleiset Linux-ongelmat iv

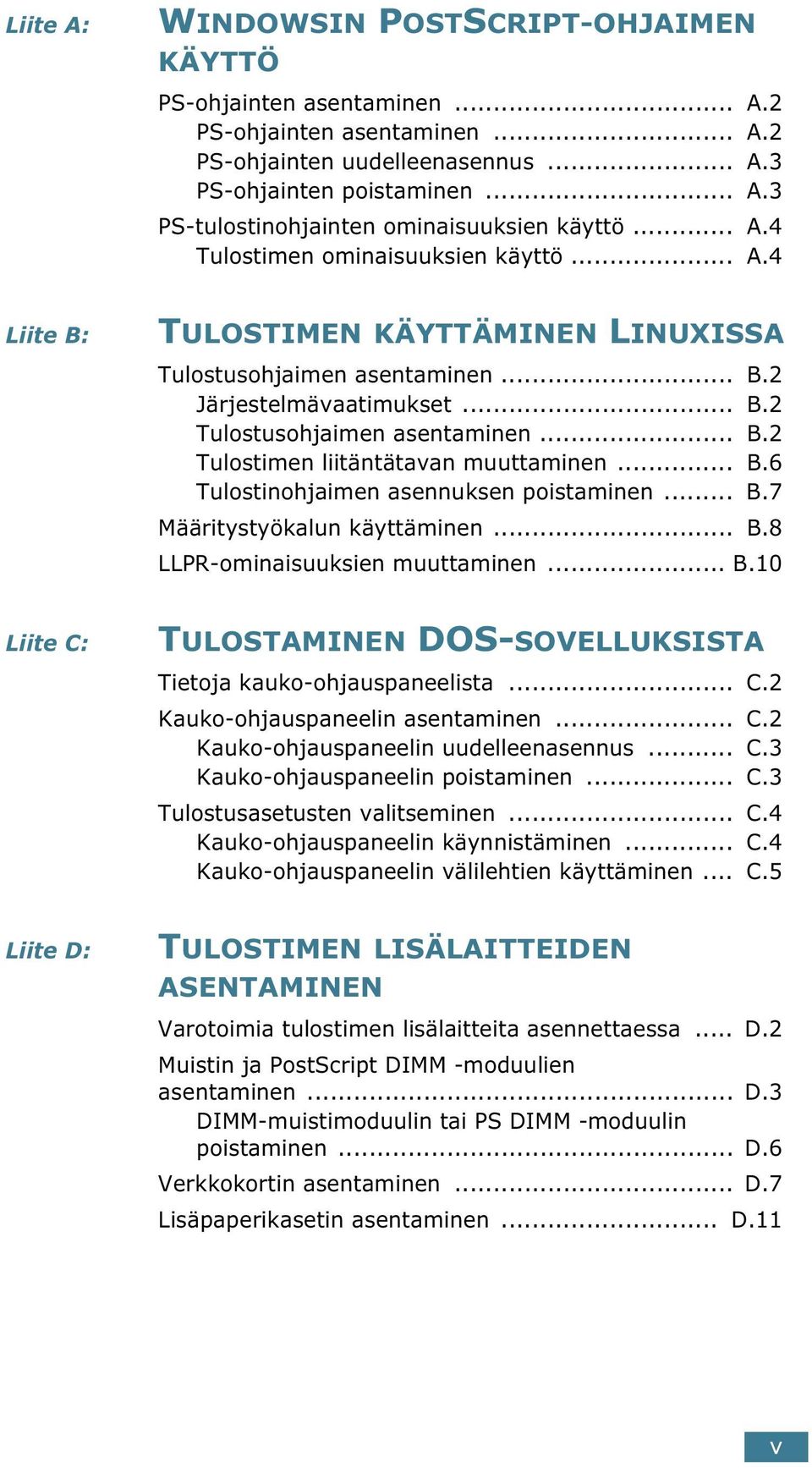

6 Liite A: WINDOWSIN POSTSCRIPT-OHJAIMEN KÄYTTÖ PS-ohjainten asentaminen... A.2 PS-ohjainten asentaminen... A.2 PS-ohjainten uudelleenasennus... A.3 PS-ohjainten poistaminen... A.3 PS-tulostinohjainten ominaisuuksien käyttö... A.4 Tulostimen ominaisuuksien käyttö... A.4 Liite B: TULOSTIMEN KÄYTTÄMINEN LINUXISSA Tulostusohjaimen asentaminen... B.2 Järjestelmävaatimukset... B.2 Tulostusohjaimen asentaminen... B.2 Tulostimen liitäntätavan muuttaminen... B.6 Tulostinohjaimen asennuksen poistaminen... B.7 Määritystyökalun käyttäminen... B.8 LLPR-ominaisuuksien muuttaminen... B.10 Liite C: TULOSTAMINEN DOS-SOVELLUKSISTA Tietoja kauko-ohjauspaneelista... C.2 Kauko-ohjauspaneelin asentaminen... C.2 Kauko-ohjauspaneelin uudelleenasennus... C.3 Kauko-ohjauspaneelin poistaminen... C.3 Tulostusasetusten valitseminen... C.4 Kauko-ohjauspaneelin käynnistäminen... C.4 Kauko-ohjauspaneelin välilehtien käyttäminen... C.5 Liite D: TULOSTIMEN LISÄLAITTEIDEN ASENTAMINEN Varotoimia tulostimen lisälaitteita asennettaessa... D.2 Muistin ja PostScript DIMM -moduulien asentaminen... D.3 DIMM-muistimoduulin tai PS DIMM -moduulin poistaminen... D.6 Verkkokortin asentaminen... D.7 Lisäpaperikasetin asentaminen... D.11 v

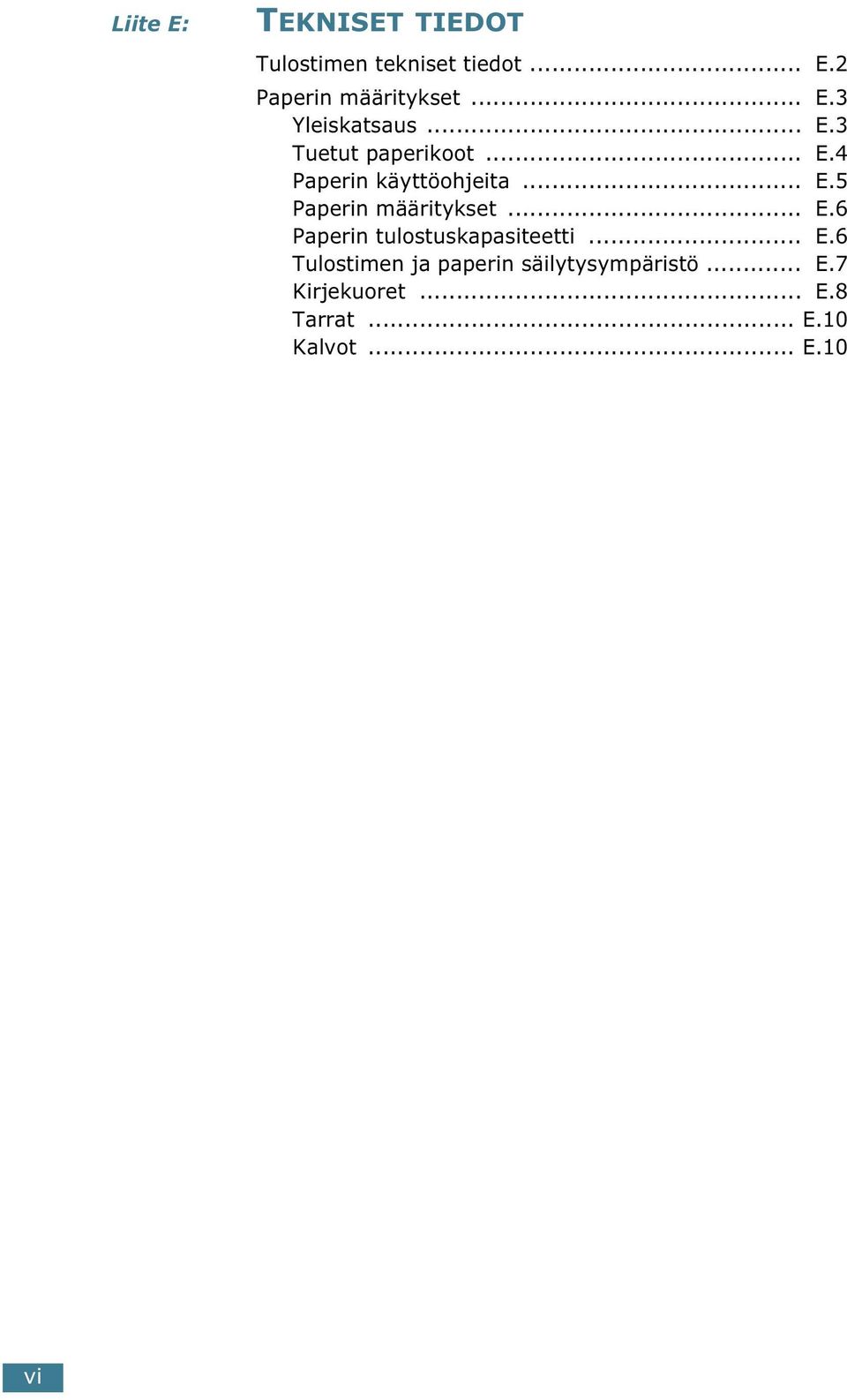

7 Liite E: TEKNISET TIEDOT Tulostimen tekniset tiedot... E.2 Paperin määritykset... E.3 Yleiskatsaus... E.3 Tuetut paperikoot... E.4 Paperin käyttöohjeita... E.5 Paperin määritykset... E.6 Paperin tulostuskapasiteetti... E.6 Tulostimen ja paperin säilytysympäristö... E.7 Kirjekuoret... E.8 Tarrat... E.10 Kalvot... E.10 vi

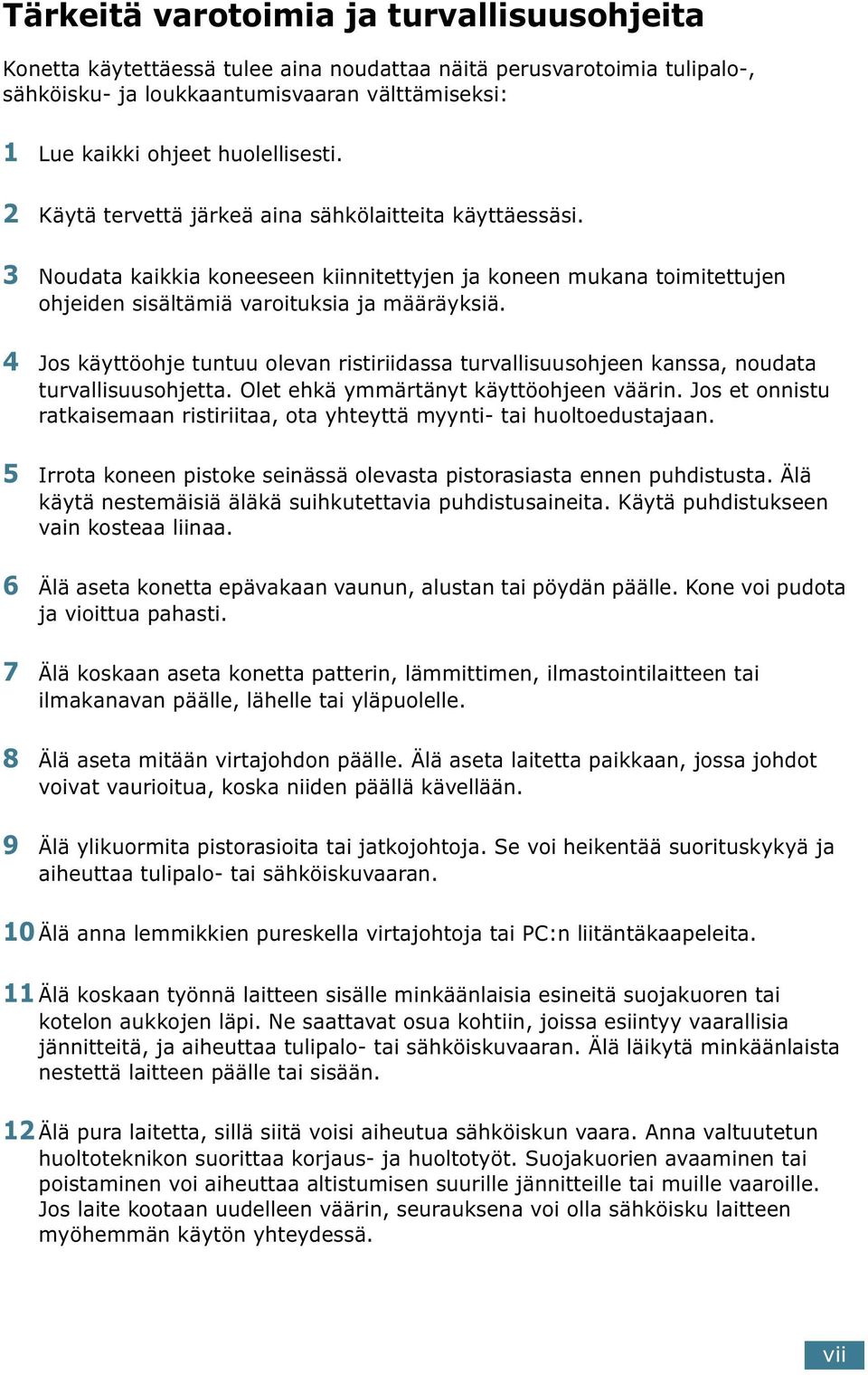

8 Tärkeitä varotoimia ja turvallisuusohjeita Konetta käytettäessä tulee aina noudattaa näitä perusvarotoimia tulipalo-, sähköisku- ja loukkaantumisvaaran välttämiseksi: 1 Lue kaikki ohjeet huolellisesti. 2 Käytä tervettä järkeä aina sähkölaitteita käyttäessäsi. 3 Noudata kaikkia koneeseen kiinnitettyjen ja koneen mukana toimitettujen ohjeiden sisältämiä varoituksia ja määräyksiä. 4 Jos käyttöohje tuntuu olevan ristiriidassa turvallisuusohjeen kanssa, noudata turvallisuusohjetta. Olet ehkä ymmärtänyt käyttöohjeen väärin. Jos et onnistu ratkaisemaan ristiriitaa, ota yhteyttä myynti- tai huoltoedustajaan. 5 Irrota koneen pistoke seinässä olevasta pistorasiasta ennen puhdistusta. Älä käytä nestemäisiä äläkä suihkutettavia puhdistusaineita. Käytä puhdistukseen vain kosteaa liinaa. 6 Älä aseta konetta epävakaan vaunun, alustan tai pöydän päälle. Kone voi pudota ja vioittua pahasti. 7 Älä koskaan aseta konetta patterin, lämmittimen, ilmastointilaitteen tai ilmakanavan päälle, lähelle tai yläpuolelle. 8 Älä aseta mitään virtajohdon päälle. Älä aseta laitetta paikkaan, jossa johdot voivat vaurioitua, koska niiden päällä kävellään. 9 Älä ylikuormita pistorasioita tai jatkojohtoja. Se voi heikentää suorituskykyä ja aiheuttaa tulipalo- tai sähköiskuvaaran. 10 Älä anna lemmikkien pureskella virtajohtoja tai PC:n liitäntäkaapeleita. 11 Älä koskaan työnnä laitteen sisälle minkäänlaisia esineitä suojakuoren tai kotelon aukkojen läpi. Ne saattavat osua kohtiin, joissa esiintyy vaarallisia jännitteitä, ja aiheuttaa tulipalo- tai sähköiskuvaaran. Älä läikytä minkäänlaista nestettä laitteen päälle tai sisään. 12 Älä pura laitetta, sillä siitä voisi aiheutua sähköiskun vaara. Anna valtuutetun huoltoteknikon suorittaa korjaus- ja huoltotyöt. Suojakuorien avaaminen tai poistaminen voi aiheuttaa altistumisen suurille jännitteille tai muille vaaroille. Jos laite kootaan uudelleen väärin, seurauksena voi olla sähköisku laitteen myöhemmän käytön yhteydessä. vii

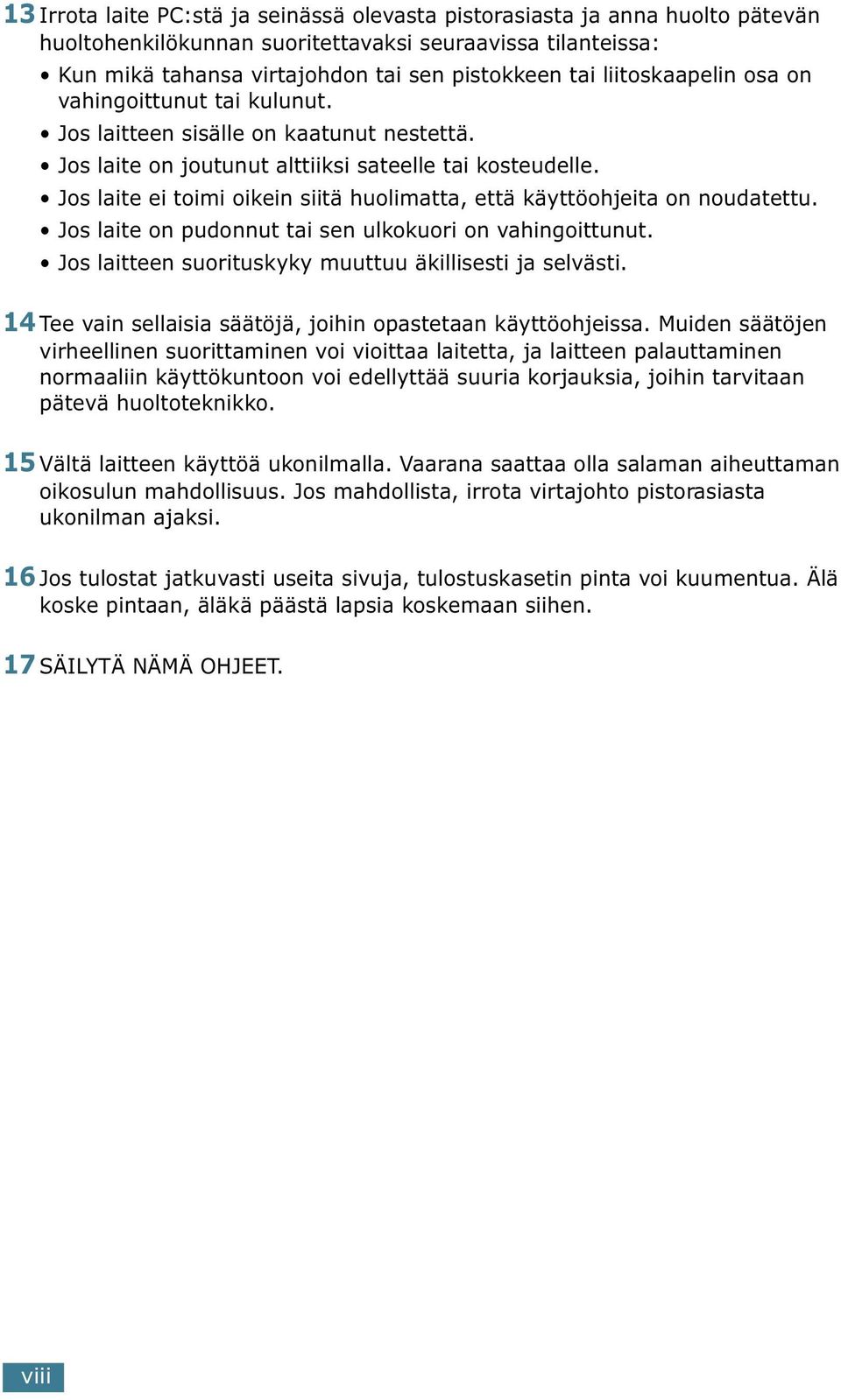

9 13 Irrota laite PC:stä ja seinässä olevasta pistorasiasta ja anna huolto pätevän huoltohenkilökunnan suoritettavaksi seuraavissa tilanteissa: Kun mikä tahansa virtajohdon tai sen pistokkeen tai liitoskaapelin osa on vahingoittunut tai kulunut. Jos laitteen sisälle on kaatunut nestettä. Jos laite on joutunut alttiiksi sateelle tai kosteudelle. Jos laite ei toimi oikein siitä huolimatta, että käyttöohjeita on noudatettu. Jos laite on pudonnut tai sen ulkokuori on vahingoittunut. Jos laitteen suorituskyky muuttuu äkillisesti ja selvästi. 14 Tee vain sellaisia säätöjä, joihin opastetaan käyttöohjeissa. Muiden säätöjen virheellinen suorittaminen voi vioittaa laitetta, ja laitteen palauttaminen normaaliin käyttökuntoon voi edellyttää suuria korjauksia, joihin tarvitaan pätevä huoltoteknikko. 15 Vältä laitteen käyttöä ukonilmalla. Vaarana saattaa olla salaman aiheuttaman oikosulun mahdollisuus. Jos mahdollista, irrota virtajohto pistorasiasta ukonilman ajaksi. 16 Jos tulostat jatkuvasti useita sivuja, tulostuskasetin pinta voi kuumentua. Älä koske pintaan, äläkä päästä lapsia koskemaan siihen. 17 SÄILYTÄ NÄMÄ OHJEET. viii

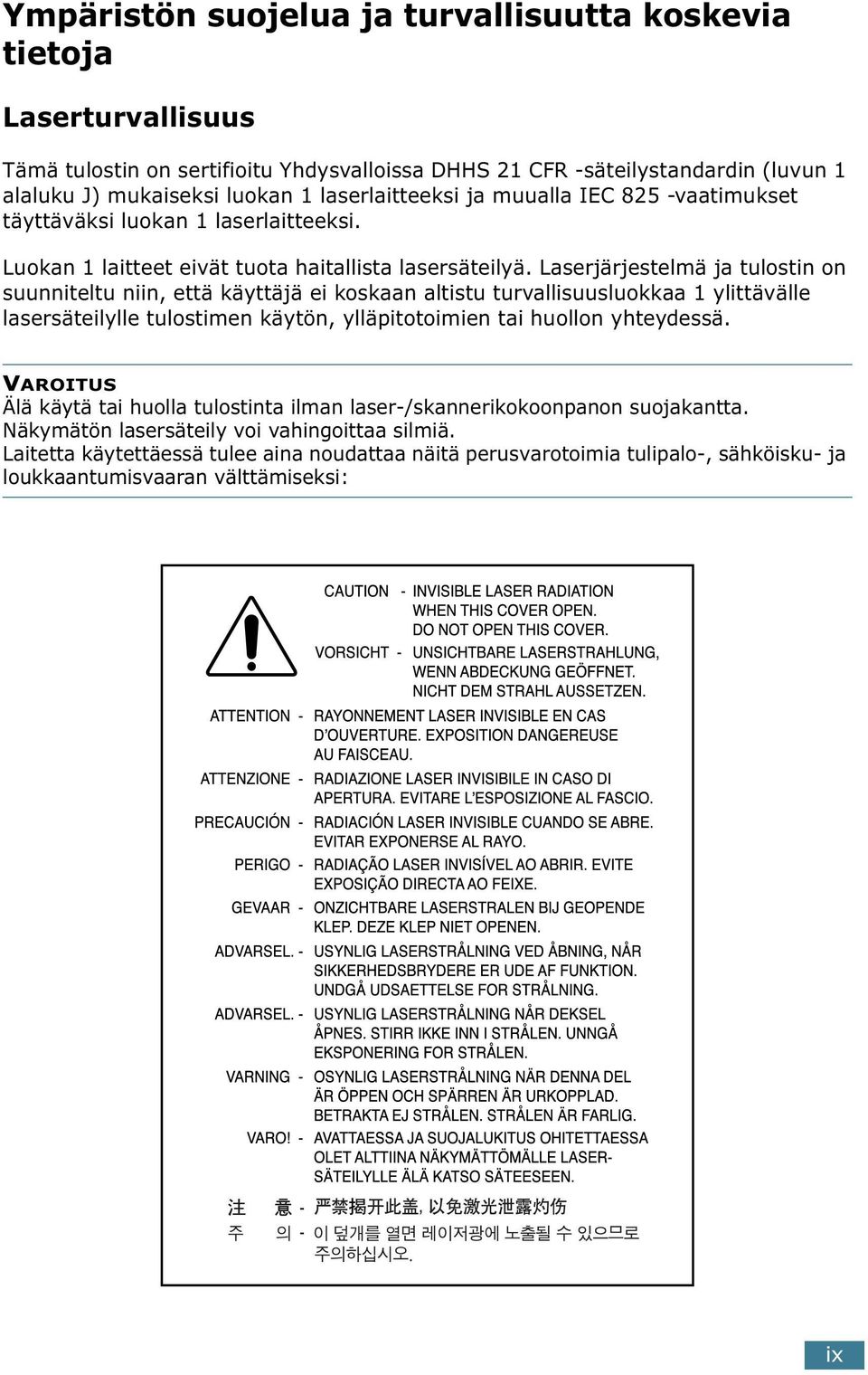

10 Ympäristön suojelua ja turvallisuutta koskevia tietoja Laserturvallisuus Tämä tulostin on sertifioitu Yhdysvalloissa DHHS 21 CFR -säteilystandardin (luvun 1 alaluku J) mukaiseksi luokan 1 laserlaitteeksi ja muualla IEC 825 -vaatimukset täyttäväksi luokan 1 laserlaitteeksi. Luokan 1 laitteet eivät tuota haitallista lasersäteilyä. Laserjärjestelmä ja tulostin on suunniteltu niin, että käyttäjä ei koskaan altistu turvallisuusluokkaa 1 ylittävälle lasersäteilylle tulostimen käytön, ylläpitotoimien tai huollon yhteydessä. VAROITUS Älä käytä tai huolla tulostinta ilman laser-/skannerikokoonpanon suojakantta. Näkymätön lasersäteily voi vahingoittaa silmiä. Laitetta käytettäessä tulee aina noudattaa näitä perusvarotoimia tulipalo-, sähköisku- ja loukkaantumisvaaran välttämiseksi: ix

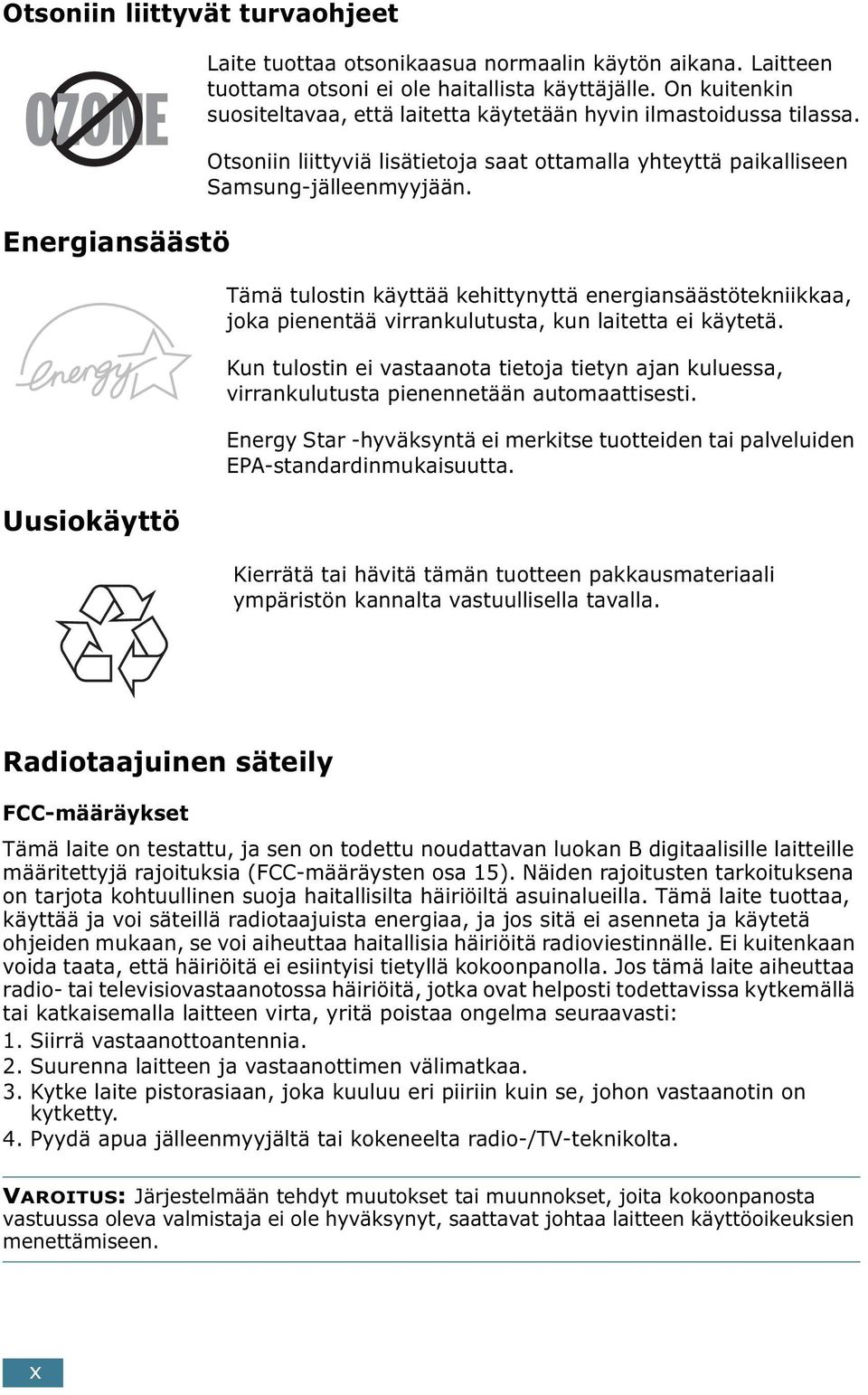

11 Otsoniin liittyvät turvaohjeet Energiansäästö Uusiokäyttö Laite tuottaa otsonikaasua normaalin käytön aikana. Laitteen tuottama otsoni ei ole haitallista käyttäjälle. On kuitenkin suositeltavaa, että laitetta käytetään hyvin ilmastoidussa tilassa. Otsoniin liittyviä lisätietoja saat ottamalla yhteyttä paikalliseen Samsung-jälleenmyyjään. Tämä tulostin käyttää kehittynyttä energiansäästötekniikkaa, joka pienentää virrankulutusta, kun laitetta ei käytetä. Kun tulostin ei vastaanota tietoja tietyn ajan kuluessa, virrankulutusta pienennetään automaattisesti. Energy Star -hyväksyntä ei merkitse tuotteiden tai palveluiden EPA-standardinmukaisuutta. Kierrätä tai hävitä tämän tuotteen pakkausmateriaali ympäristön kannalta vastuullisella tavalla. Radiotaajuinen säteily FCC-määräykset Tämä laite on testattu, ja sen on todettu noudattavan luokan B digitaalisille laitteille määritettyjä rajoituksia (FCC-määräysten osa 15). Näiden rajoitusten tarkoituksena on tarjota kohtuullinen suoja haitallisilta häiriöiltä asuinalueilla. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaan, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle. Ei kuitenkaan voida taata, että häiriöitä ei esiintyisi tietyllä kokoonpanolla. Jos tämä laite aiheuttaa radio- tai televisiovastaanotossa häiriöitä, jotka ovat helposti todettavissa kytkemällä tai katkaisemalla laitteen virta, yritä poistaa ongelma seuraavasti: 1. Siirrä vastaanottoantennia. 2. Suurenna laitteen ja vastaanottimen välimatkaa. 3. Kytke laite pistorasiaan, joka kuuluu eri piiriin kuin se, johon vastaanotin on kytketty. 4. Pyydä apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta. VAROITUS: Järjestelmään tehdyt muutokset tai muunnokset, joita kokoonpanosta vastuussa oleva valmistaja ei ole hyväksynyt, saattavat johtaa laitteen käyttöoikeuksien menettämiseen. x

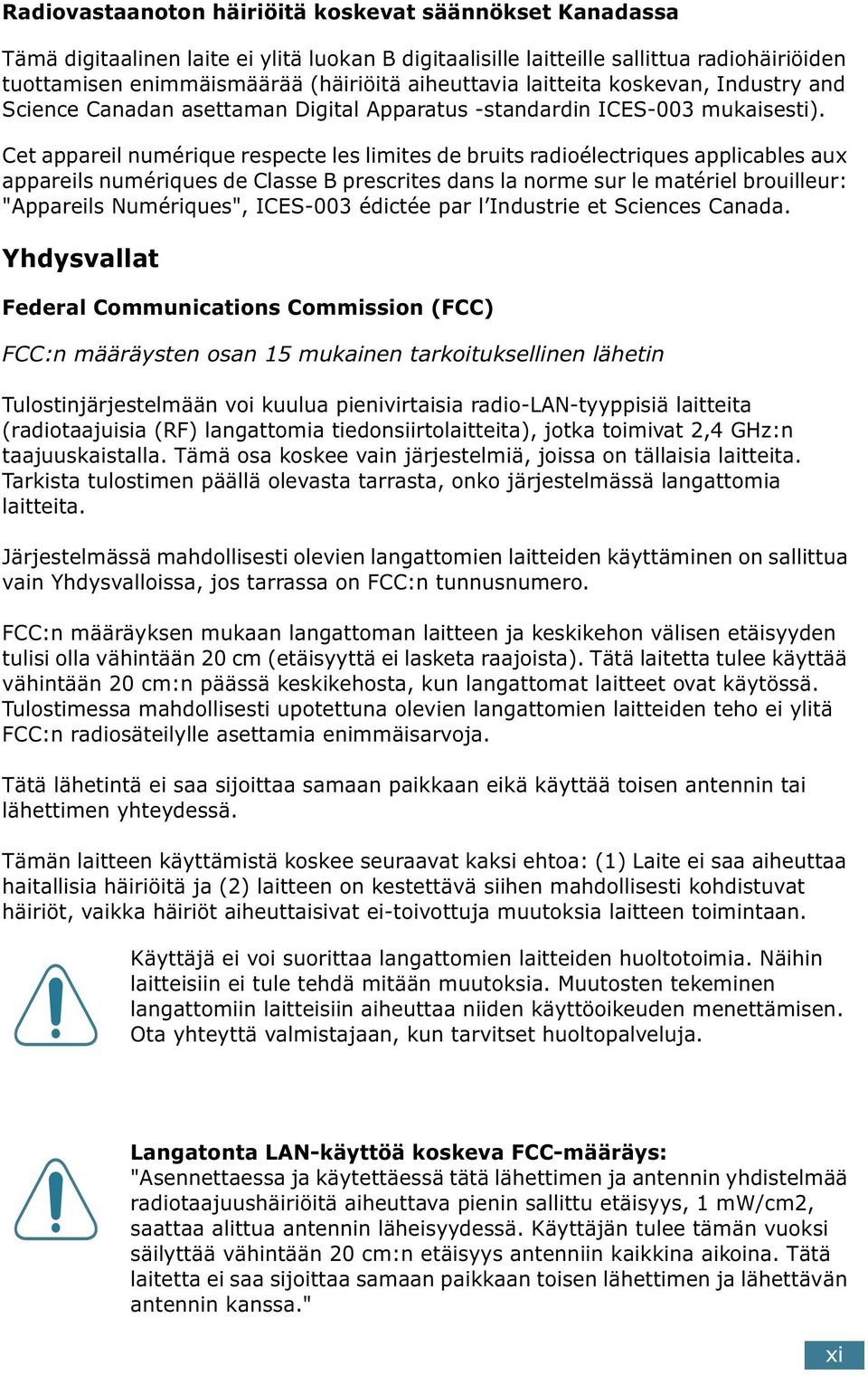

12 Radiovastaanoton häiriöitä koskevat säännökset Kanadassa Tämä digitaalinen laite ei ylitä luokan B digitaalisille laitteille sallittua radiohäiriöiden tuottamisen enimmäismäärää (häiriöitä aiheuttavia laitteita koskevan, Industry and Science Canadan asettaman Digital Apparatus -standardin ICES-003 mukaisesti). Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: "Appareils Numériques", ICES-003 édictée par l Industrie et Sciences Canada. Yhdysvallat Federal Communications Commission (FCC) FCC:n määräysten osan 15 mukainen tarkoituksellinen lähetin Tulostinjärjestelmään voi kuulua pienivirtaisia radio-lan-tyyppisiä laitteita (radiotaajuisia (RF) langattomia tiedonsiirtolaitteita), jotka toimivat 2,4 GHz:n taajuuskaistalla. Tämä osa koskee vain järjestelmiä, joissa on tällaisia laitteita. Tarkista tulostimen päällä olevasta tarrasta, onko järjestelmässä langattomia laitteita. Järjestelmässä mahdollisesti olevien langattomien laitteiden käyttäminen on sallittua vain Yhdysvalloissa, jos tarrassa on FCC:n tunnusnumero. FCC:n määräyksen mukaan langattoman laitteen ja keskikehon välisen etäisyyden tulisi olla vähintään 20 cm (etäisyyttä ei lasketa raajoista). Tätä laitetta tulee käyttää vähintään 20 cm:n päässä keskikehosta, kun langattomat laitteet ovat käytössä. Tulostimessa mahdollisesti upotettuna olevien langattomien laitteiden teho ei ylitä FCC:n radiosäteilylle asettamia enimmäisarvoja. Tätä lähetintä ei saa sijoittaa samaan paikkaan eikä käyttää toisen antennin tai lähettimen yhteydessä. Tämän laitteen käyttämistä koskee seuraavat kaksi ehtoa: (1) Laite ei saa aiheuttaa haitallisia häiriöitä ja (2) laitteen on kestettävä siihen mahdollisesti kohdistuvat häiriöt, vaikka häiriöt aiheuttaisivat ei-toivottuja muutoksia laitteen toimintaan. Käyttäjä ei voi suorittaa langattomien laitteiden huoltotoimia. Näihin laitteisiin ei tule tehdä mitään muutoksia. Muutosten tekeminen langattomiin laitteisiin aiheuttaa niiden käyttöoikeuden menettämisen. Ota yhteyttä valmistajaan, kun tarvitset huoltopalveluja. Langatonta LAN-käyttöä koskeva FCC-määräys: "Asennettaessa ja käytettäessä tätä lähettimen ja antennin yhdistelmää radiotaajuushäiriöitä aiheuttava pienin sallittu etäisyys, 1 mw/cm2, saattaa alittua antennin läheisyydessä. Käyttäjän tulee tämän vuoksi säilyttää vähintään 20 cm:n etäisyys antenniin kaikkina aikoina. Tätä laitetta ei saa sijoittaa samaan paikkaan toisen lähettimen ja lähettävän antennin kanssa." xi

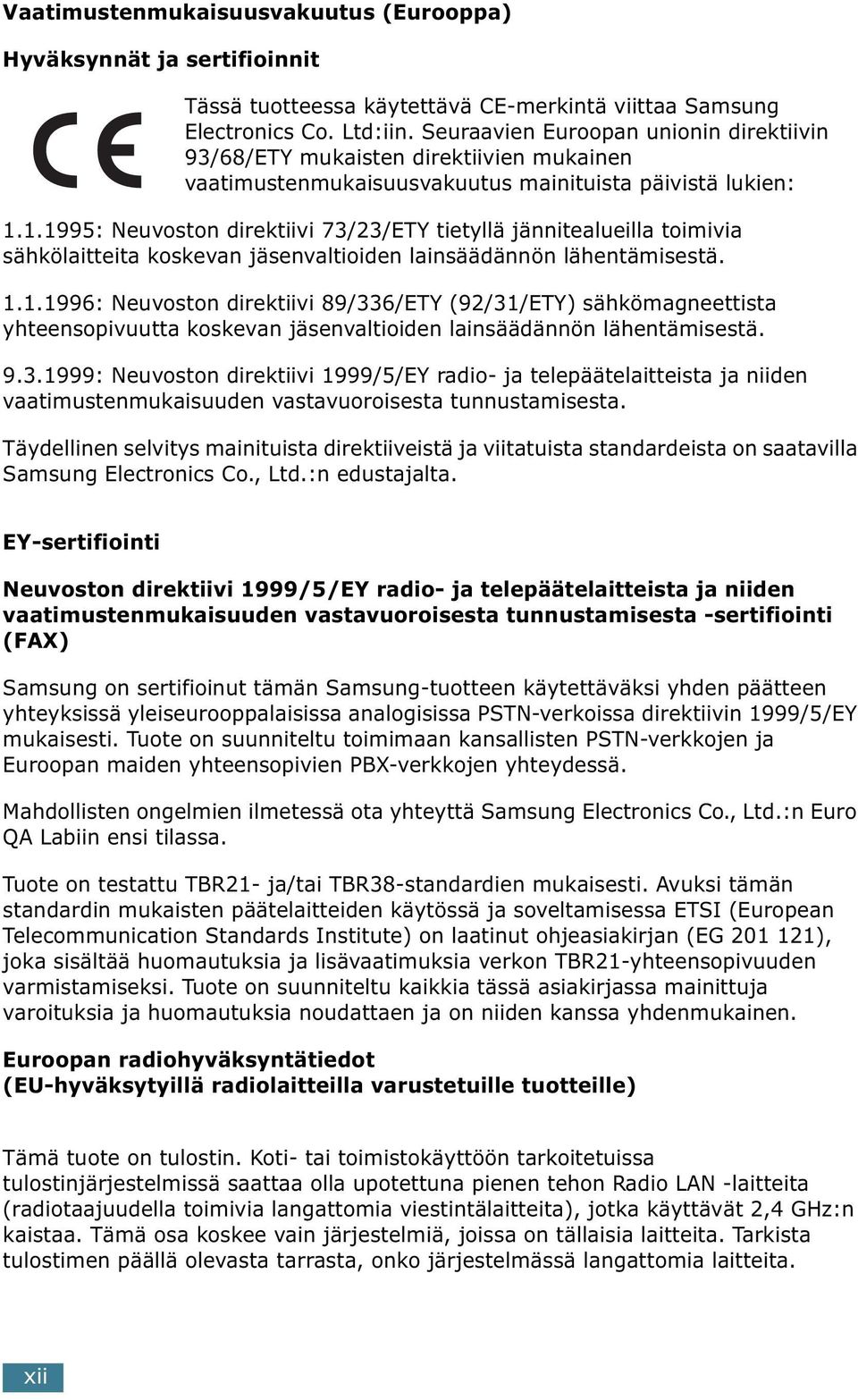

13 Vaatimustenmukaisuusvakuutus (Eurooppa) Hyväksynnät ja sertifioinnit Tässä tuotteessa käytettävä CE-merkintä viittaa Samsung Electronics Co. Ltd:iin. Seuraavien Euroopan unionin direktiivin 93/68/ETY mukaisten direktiivien mukainen vaatimustenmukaisuusvakuutus mainituista päivistä lukien: : Neuvoston direktiivi 73/23/ETY tietyllä jännitealueilla toimivia sähkölaitteita koskevan jäsenvaltioiden lainsäädännön lähentämisestä : Neuvoston direktiivi 89/336/ETY (92/31/ETY) sähkömagneettista yhteensopivuutta koskevan jäsenvaltioiden lainsäädännön lähentämisestä : Neuvoston direktiivi 1999/5/EY radio- ja telepäätelaitteista ja niiden vaatimustenmukaisuuden vastavuoroisesta tunnustamisesta. Täydellinen selvitys mainituista direktiiveistä ja viitatuista standardeista on saatavilla Samsung Electronics Co., Ltd.:n edustajalta. EY-sertifiointi Neuvoston direktiivi 1999/5/EY radio- ja telepäätelaitteista ja niiden vaatimustenmukaisuuden vastavuoroisesta tunnustamisesta -sertifiointi (FAX) Samsung on sertifioinut tämän Samsung-tuotteen käytettäväksi yhden päätteen yhteyksissä yleiseurooppalaisissa analogisissa PSTN-verkoissa direktiivin 1999/5/EY mukaisesti. Tuote on suunniteltu toimimaan kansallisten PSTN-verkkojen ja Euroopan maiden yhteensopivien PBX-verkkojen yhteydessä. Mahdollisten ongelmien ilmetessä ota yhteyttä Samsung Electronics Co., Ltd.:n Euro QA Labiin ensi tilassa. Tuote on testattu TBR21- ja/tai TBR38-standardien mukaisesti. Avuksi tämän standardin mukaisten päätelaitteiden käytössä ja soveltamisessa ETSI (European Telecommunication Standards Institute) on laatinut ohjeasiakirjan (EG ), joka sisältää huomautuksia ja lisävaatimuksia verkon TBR21-yhteensopivuuden varmistamiseksi. Tuote on suunniteltu kaikkia tässä asiakirjassa mainittuja varoituksia ja huomautuksia noudattaen ja on niiden kanssa yhdenmukainen. Euroopan radiohyväksyntätiedot (EU-hyväksytyillä radiolaitteilla varustetuille tuotteille) Tämä tuote on tulostin. Koti- tai toimistokäyttöön tarkoitetuissa tulostinjärjestelmissä saattaa olla upotettuna pienen tehon Radio LAN -laitteita (radiotaajuudella toimivia langattomia viestintälaitteita), jotka käyttävät 2,4 GHz:n kaistaa. Tämä osa koskee vain järjestelmiä, joissa on tällaisia laitteita. Tarkista tulostimen päällä olevasta tarrasta, onko järjestelmässä langattomia laitteita. xii

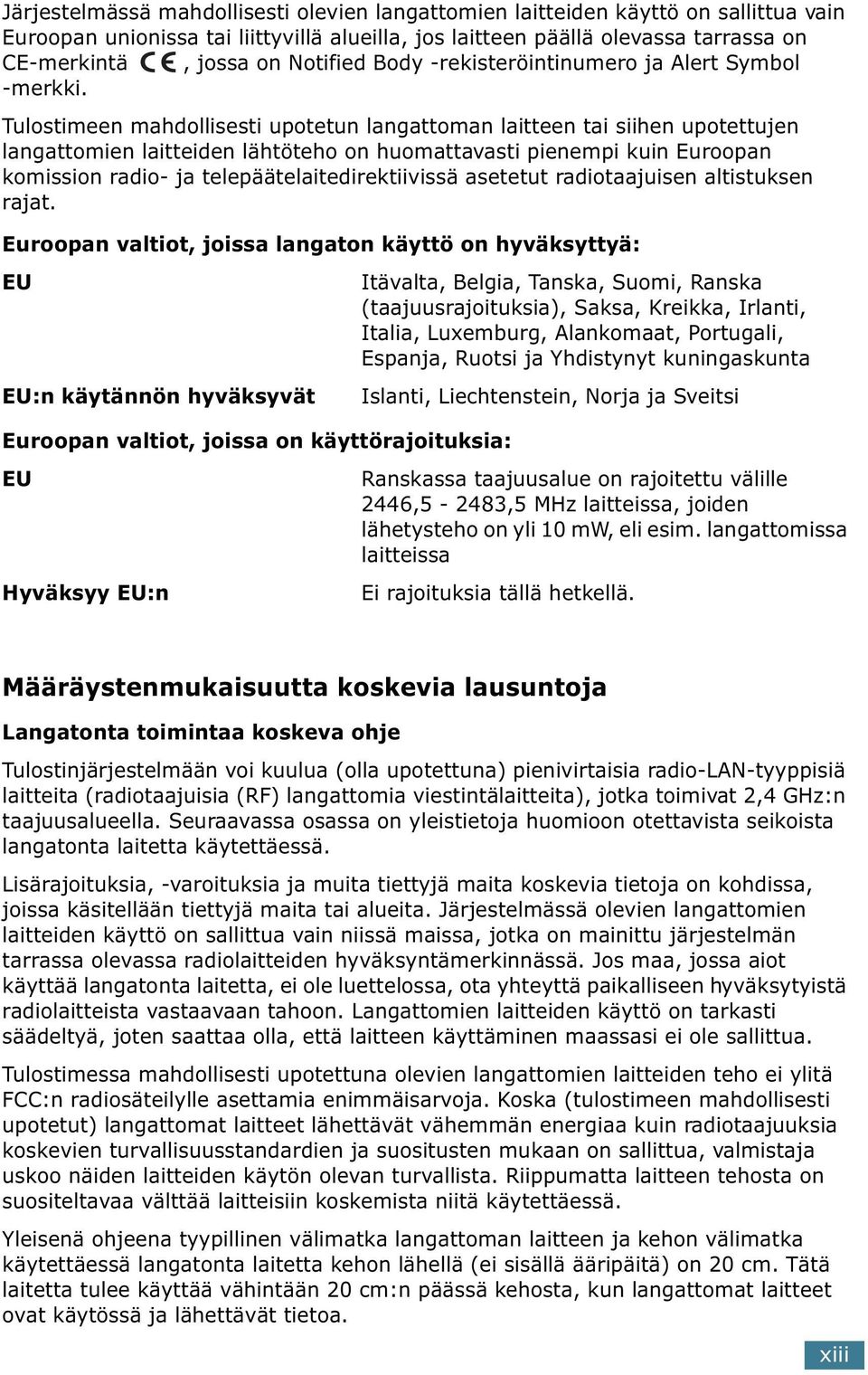

14 Järjestelmässä mahdollisesti olevien langattomien laitteiden käyttö on sallittua vain Euroopan unionissa tai liittyvillä alueilla, jos laitteen päällä olevassa tarrassa on CE-merkintä, jossa on Notified Body -rekisteröintinumero ja Alert Symbol -merkki. Tulostimeen mahdollisesti upotetun langattoman laitteen tai siihen upotettujen langattomien laitteiden lähtöteho on huomattavasti pienempi kuin Euroopan komission radio- ja telepäätelaitedirektiivissä asetetut radiotaajuisen altistuksen rajat. Euroopan valtiot, joissa langaton käyttö on hyväksyttyä: EU Itävalta, Belgia, Tanska, Suomi, Ranska (taajuusrajoituksia), Saksa, Kreikka, Irlanti, Italia, Luxemburg, Alankomaat, Portugali, Espanja, Ruotsi ja Yhdistynyt kuningaskunta EU:n käytännön hyväksyvät Islanti, Liechtenstein, Norja ja Sveitsi Euroopan valtiot, joissa on käyttörajoituksia: EU Ranskassa taajuusalue on rajoitettu välille 2446,5-2483,5 MHz laitteissa, joiden lähetysteho on yli 10 mw, eli esim. langattomissa laitteissa Hyväksyy EU:n Ei rajoituksia tällä hetkellä. Määräystenmukaisuutta koskevia lausuntoja Langatonta toimintaa koskeva ohje Tulostinjärjestelmään voi kuulua (olla upotettuna) pienivirtaisia radio-lan-tyyppisiä laitteita (radiotaajuisia (RF) langattomia viestintälaitteita), jotka toimivat 2,4 GHz:n taajuusalueella. Seuraavassa osassa on yleistietoja huomioon otettavista seikoista langatonta laitetta käytettäessä. Lisärajoituksia, -varoituksia ja muita tiettyjä maita koskevia tietoja on kohdissa, joissa käsitellään tiettyjä maita tai alueita. Järjestelmässä olevien langattomien laitteiden käyttö on sallittua vain niissä maissa, jotka on mainittu järjestelmän tarrassa olevassa radiolaitteiden hyväksyntämerkinnässä. Jos maa, jossa aiot käyttää langatonta laitetta, ei ole luettelossa, ota yhteyttä paikalliseen hyväksytyistä radiolaitteista vastaavaan tahoon. Langattomien laitteiden käyttö on tarkasti säädeltyä, joten saattaa olla, että laitteen käyttäminen maassasi ei ole sallittua. Tulostimessa mahdollisesti upotettuna olevien langattomien laitteiden teho ei ylitä FCC:n radiosäteilylle asettamia enimmäisarvoja. Koska (tulostimeen mahdollisesti upotetut) langattomat laitteet lähettävät vähemmän energiaa kuin radiotaajuuksia koskevien turvallisuusstandardien ja suositusten mukaan on sallittua, valmistaja uskoo näiden laitteiden käytön olevan turvallista. Riippumatta laitteen tehosta on suositeltavaa välttää laitteisiin koskemista niitä käytettäessä. Yleisenä ohjeena tyypillinen välimatka langattoman laitteen ja kehon välimatka käytettäessä langatonta laitetta kehon lähellä (ei sisällä ääripäitä) on 20 cm. Tätä laitetta tulee käyttää vähintään 20 cm:n päässä kehosta, kun langattomat laitteet ovat käytössä ja lähettävät tietoa. xiii

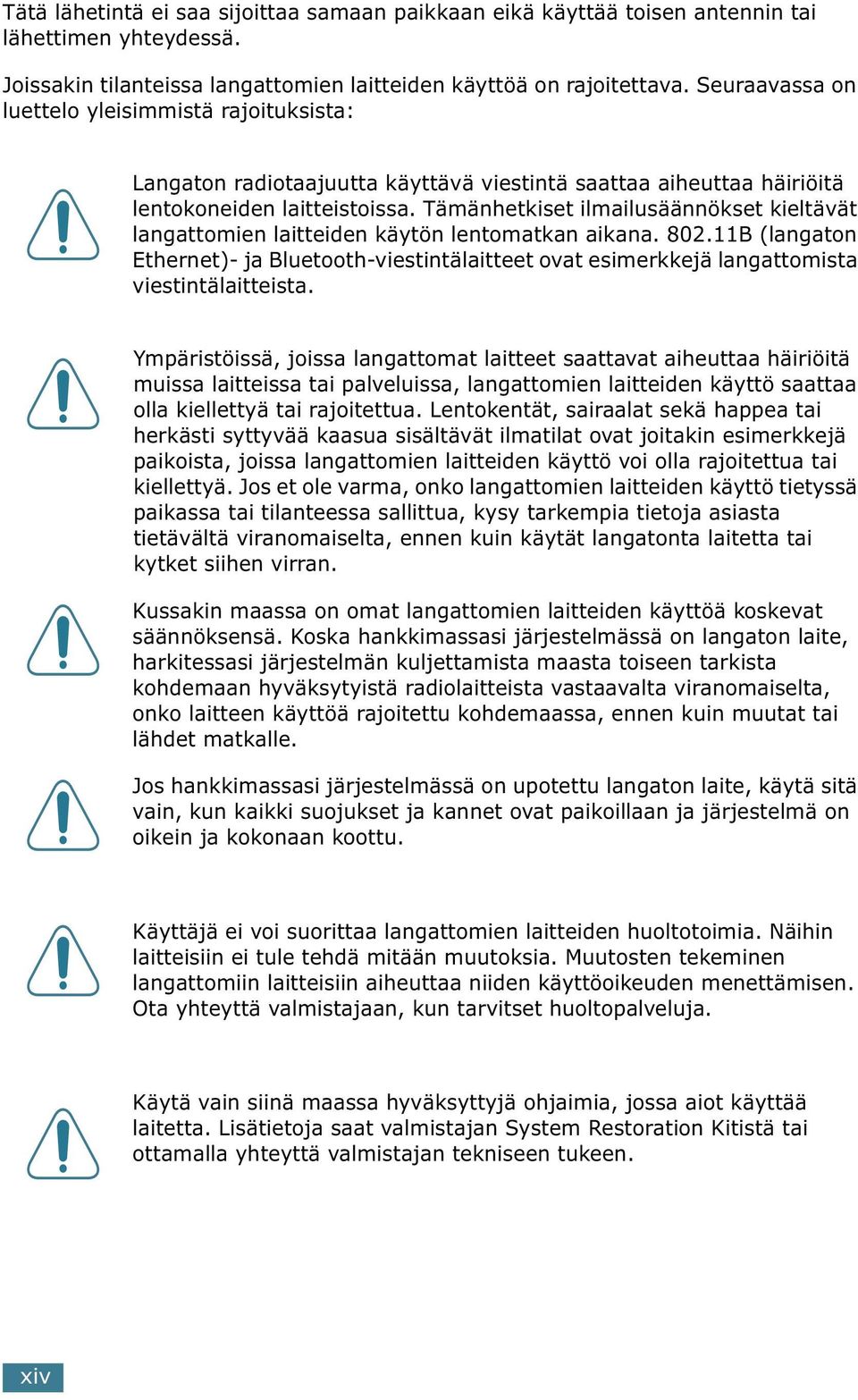

15 Tätä lähetintä ei saa sijoittaa samaan paikkaan eikä käyttää toisen antennin tai lähettimen yhteydessä. Joissakin tilanteissa langattomien laitteiden käyttöä on rajoitettava. Seuraavassa on luettelo yleisimmistä rajoituksista: Langaton radiotaajuutta käyttävä viestintä saattaa aiheuttaa häiriöitä lentokoneiden laitteistoissa. Tämänhetkiset ilmailusäännökset kieltävät langattomien laitteiden käytön lentomatkan aikana B (langaton Ethernet)- ja Bluetooth-viestintälaitteet ovat esimerkkejä langattomista viestintälaitteista. Ympäristöissä, joissa langattomat laitteet saattavat aiheuttaa häiriöitä muissa laitteissa tai palveluissa, langattomien laitteiden käyttö saattaa olla kiellettyä tai rajoitettua. Lentokentät, sairaalat sekä happea tai herkästi syttyvää kaasua sisältävät ilmatilat ovat joitakin esimerkkejä paikoista, joissa langattomien laitteiden käyttö voi olla rajoitettua tai kiellettyä. Jos et ole varma, onko langattomien laitteiden käyttö tietyssä paikassa tai tilanteessa sallittua, kysy tarkempia tietoja asiasta tietävältä viranomaiselta, ennen kuin käytät langatonta laitetta tai kytket siihen virran. Kussakin maassa on omat langattomien laitteiden käyttöä koskevat säännöksensä. Koska hankkimassasi järjestelmässä on langaton laite, harkitessasi järjestelmän kuljettamista maasta toiseen tarkista kohdemaan hyväksytyistä radiolaitteista vastaavalta viranomaiselta, onko laitteen käyttöä rajoitettu kohdemaassa, ennen kuin muutat tai lähdet matkalle. Jos hankkimassasi järjestelmässä on upotettu langaton laite, käytä sitä vain, kun kaikki suojukset ja kannet ovat paikoillaan ja järjestelmä on oikein ja kokonaan koottu. Käyttäjä ei voi suorittaa langattomien laitteiden huoltotoimia. Näihin laitteisiin ei tule tehdä mitään muutoksia. Muutosten tekeminen langattomiin laitteisiin aiheuttaa niiden käyttöoikeuden menettämisen. Ota yhteyttä valmistajaan, kun tarvitset huoltopalveluja. Käytä vain siinä maassa hyväksyttyjä ohjaimia, jossa aiot käyttää laitetta. Lisätietoja saat valmistajan System Restoration Kitistä tai ottamalla yhteyttä valmistajan tekniseen tukeen. xiv

16 xv

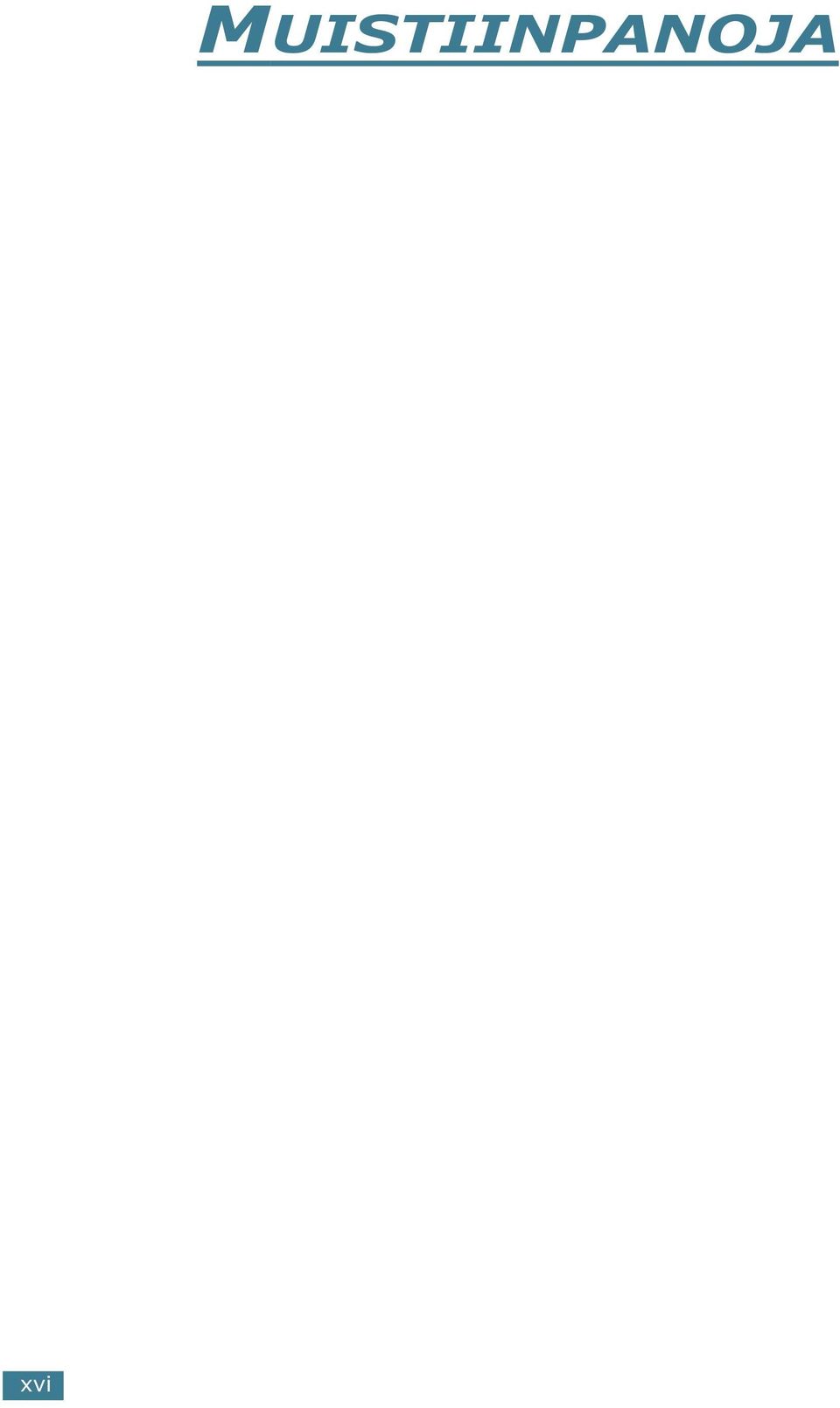

17 xvi MUISTIINPANOJA

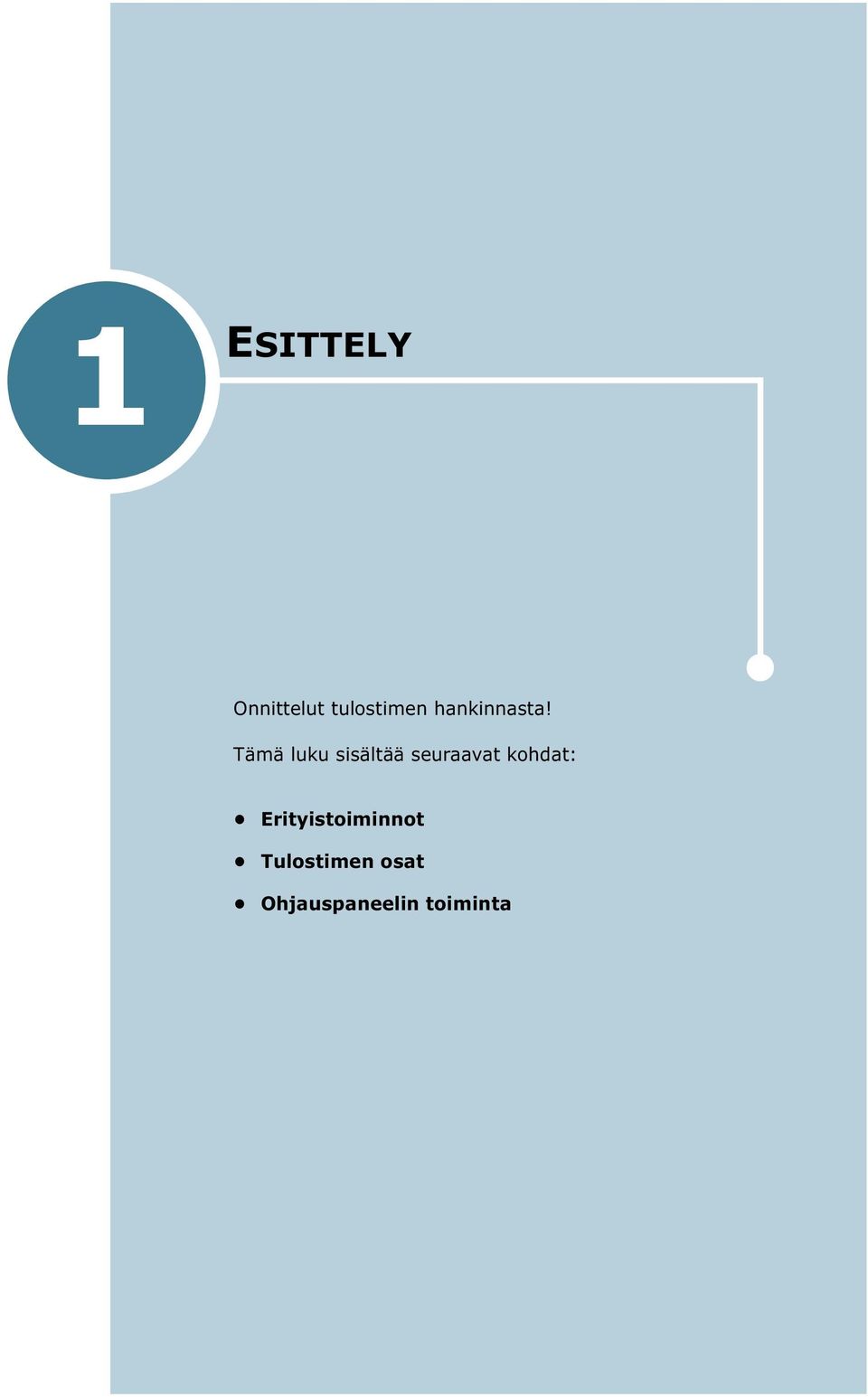

18 1 ESITTELY Onnittelut tulostimen hankinnasta! Tämä luku sisältää seuraavat kohdat: Erityistoiminnot Tulostimen osat Ohjauspaneelin toiminta

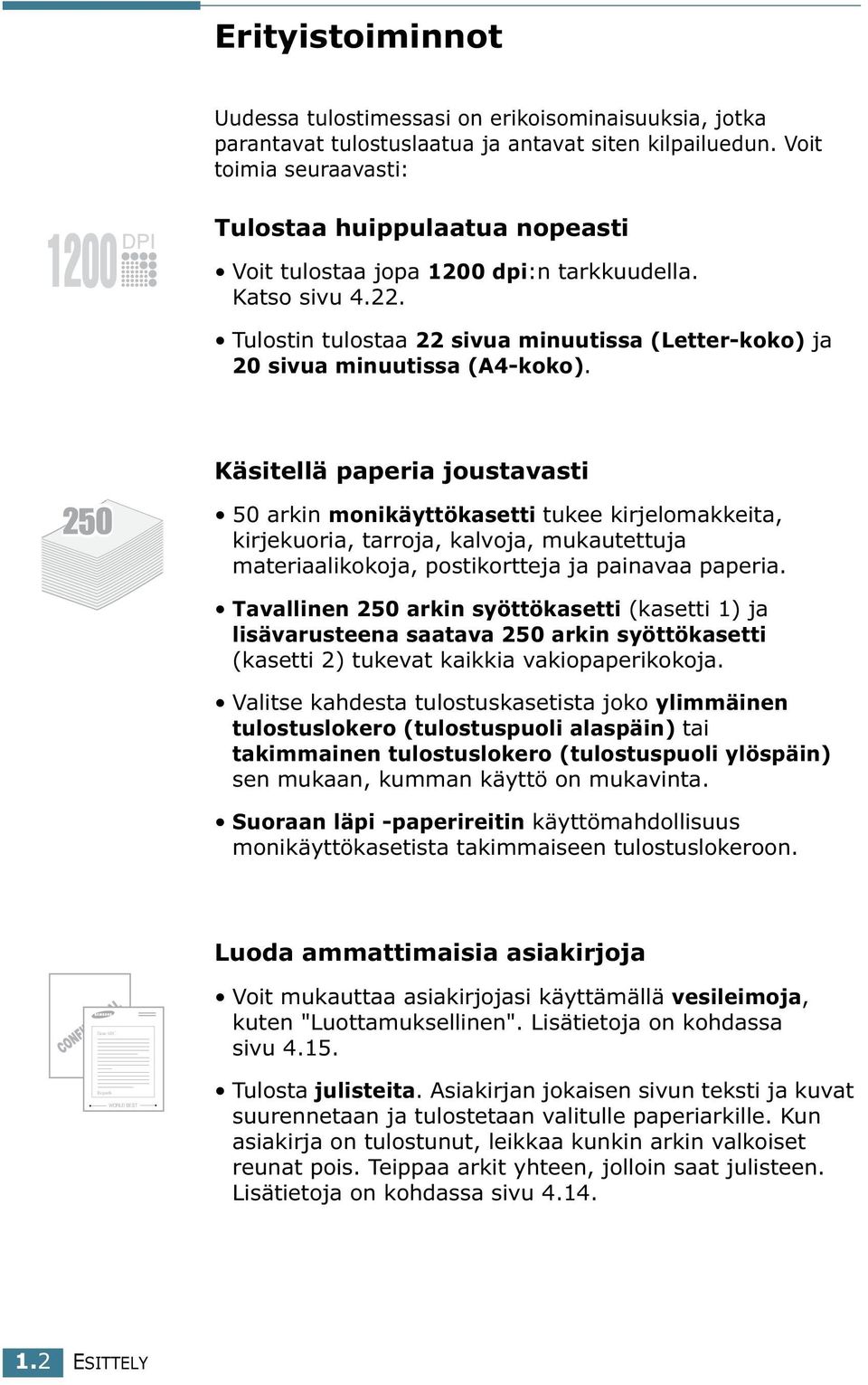

19 Erityistoiminnot Uudessa tulostimessasi on erikoisominaisuuksia, jotka parantavat tulostuslaatua ja antavat siten kilpailuedun. Voit toimia seuraavasti: Tulostaa huippulaatua nopeasti Voit tulostaa jopa 1200 dpi:n tarkkuudella. Katso sivu Tulostin tulostaa 22 sivua minuutissa (Letter-koko) ja 20 sivua minuutissa (A4-koko). Käsitellä paperia joustavasti 50 arkin monikäyttökasetti tukee kirjelomakkeita, kirjekuoria, tarroja, kalvoja, mukautettuja materiaalikokoja, postikortteja ja painavaa paperia. Tavallinen 250 arkin syöttökasetti (kasetti 1) ja lisävarusteena saatava 250 arkin syöttökasetti (kasetti 2) tukevat kaikkia vakiopaperikokoja. Valitse kahdesta tulostuskasetista joko ylimmäinen tulostuslokero (tulostuspuoli alaspäin) tai takimmainen tulostuslokero (tulostuspuoli ylöspäin) sen mukaan, kumman käyttö on mukavinta. Suoraan läpi -paperireitin käyttömahdollisuus monikäyttökasetista takimmaiseen tulostuslokeroon. Luoda ammattimaisia asiakirjoja Dear ABC Regards WORLD BEST Voit mukauttaa asiakirjojasi käyttämällä vesileimoja, kuten "Luottamuksellinen". Lisätietoja on kohdassa sivu Tulosta julisteita. Asiakirjan jokaisen sivun teksti ja kuvat suurennetaan ja tulostetaan valitulle paperiarkille. Kun asiakirja on tulostunut, leikkaa kunkin arkin valkoiset reunat pois. Teippaa arkit yhteen, jolloin saat julisteen. Lisätietoja on kohdassa sivu ESITTELY

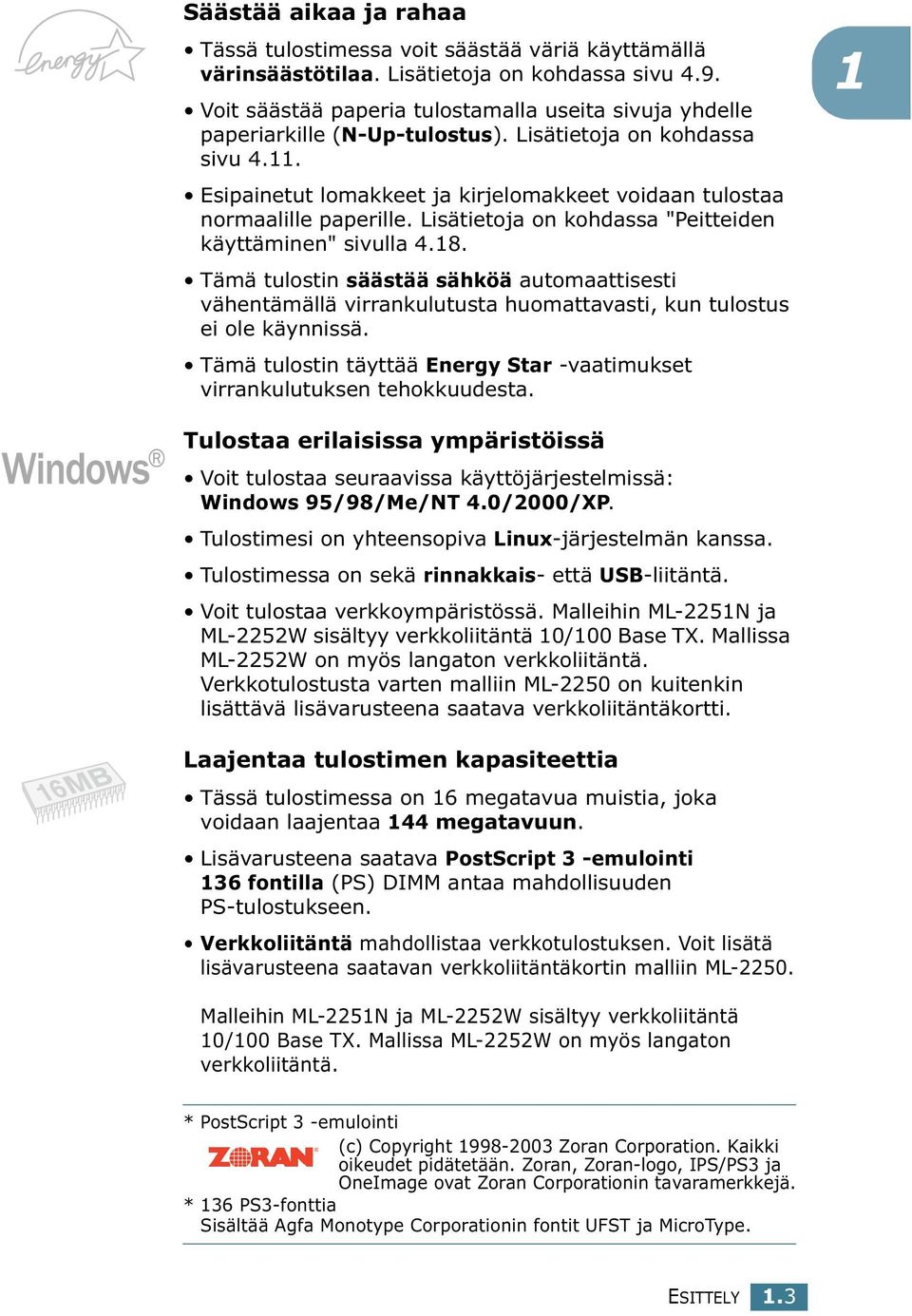

20 Säästää aikaa ja rahaa Tässä tulostimessa voit säästää väriä käyttämällä värinsäästötilaa. Lisätietoja on kohdassa sivu 4.9. Voit säästää paperia tulostamalla useita sivuja yhdelle paperiarkille (N-Up-tulostus). Lisätietoja on kohdassa sivu Esipainetut lomakkeet ja kirjelomakkeet voidaan tulostaa normaalille paperille. Lisätietoja on kohdassa "Peitteiden käyttäminen" sivulla Tämä tulostin säästää sähköä automaattisesti vähentämällä virrankulutusta huomattavasti, kun tulostus ei ole käynnissä. Tämä tulostin täyttää Energy Star -vaatimukset virrankulutuksen tehokkuudesta. 1 Tulostaa erilaisissa ympäristöissä Voit tulostaa seuraavissa käyttöjärjestelmissä: Windows 95/98/Me/NT 4.0/2000/XP. Tulostimesi on yhteensopiva Linux-järjestelmän kanssa. Tulostimessa on sekä rinnakkais- että USB-liitäntä. Voit tulostaa verkkoympäristössä. Malleihin ML-2251N ja ML-2252W sisältyy verkkoliitäntä 10/100 Base TX. Mallissa ML-2252W on myös langaton verkkoliitäntä. Verkkotulostusta varten malliin ML-2250 on kuitenkin lisättävä lisävarusteena saatava verkkoliitäntäkortti. Laajentaa tulostimen kapasiteettia Tässä tulostimessa on 16 megatavua muistia, joka voidaan laajentaa 144 megatavuun. Lisävarusteena saatava PostScript 3 -emulointi 136 fontilla (PS) DIMM antaa mahdollisuuden PS-tulostukseen. Verkkoliitäntä mahdollistaa verkkotulostuksen. Voit lisätä lisävarusteena saatavan verkkoliitäntäkortin malliin ML Malleihin ML-2251N ja ML-2252W sisältyy verkkoliitäntä 10/100 Base TX. Mallissa ML-2252W on myös langaton verkkoliitäntä. * PostScript 3 -emulointi (c) Copyright Zoran Corporation. Kaikki oikeudet pidätetään. Zoran, Zoran-logo, IPS/PS3 ja OneImage ovat Zoran Corporationin tavaramerkkejä. * 136 PS3-fonttia Sisältää Agfa Monotype Corporationin fontit UFST ja MicroType. ESITTELY 1.3

21 Tulostimen ominaisuudet Alla oleva taulukko sisältää yleiskatsauksen tulostimen tukemiin ominaisuuksiin. (S: vakio, O: lisävaruste) Ominaisuudet ML-2250 ML-2251N ML-2252W Rinnakkaisliitäntä IEEE 1284 S S S USB 2.0 S S S Verkkoliitäntä (Ethernet 10/100 Base TX) Langaton lähiverkko (Langaton b-lähiverkko) O S S O O S PostScript-emulointi O O O 1.4 ESITTELY

22 Tulostimen osat Edestä 1 Tulostetuki Etukansi Ylimmäinen tulostuslokero (tulostuspuoli alaspäin) Ohjauspaneeli Ohjauspaneelin kansi Väriainekasetti Kasetti 1 (250 arkin paperinsyöttölaite) Lisäkasetti 2 (250 arkin paperinsyöttölaite) Virtakatkaisin Monikäyttökasetti Paperitason ilmaisin ESITTELY 1.5

23 Takaa Takatulostuslokero (tulostuspuoli ylöspäin) Ylimmäinen tulostuslokero (tulostuspuoli alaspäin) Ohjauspaneelin kansi (avaa, kun asennat lisävarusteita.) Virtavastake Verkkoportti (ML-2250: lisävaruste ML-2251N, ML-2252W: vakiona) USB-portti Langattoman verkon antenniportti (ML-2250, ML-2251N: lisävaruste ML-2252W: vakio) Rinnakkaisportti Lisävarusteena saatavan kasetin 2 kaapeliliitin *Yllä olevassa kuvassa on malli ML-2252W. 1.6 ESITTELY

24 Ohjauspaneelin toiminta 1 On Line/Error- ja Toner Save -merkkivalot LED Kuvaus Jos On Line/Error -merkkivalo on vihreä, tulostin on valmis tulostamaan. Jos On Line/Error -merkkivalo on punainen, tulostimessa on vika, kuten paperitukos, paperi lopussa, kansi auki tai väriainekasettia ei ole asennettu. Lisätietoja on kohdassa "Virhesanomien vianmääritys" sivulla Jos painat Cancel-näppäintä tulostimen vastaanottaessa tietoja, On Line/Error -merkkivalo vilkkuu punaisena merkiksi tulostuksen peruuttamisesta. Manuaalisessa syöttötilassa On Line/Error -merkkivalo vilkkuu punaisena, jos monikäyttökasetissa ei ole paperia. Lisää monikäyttökasettiin paperia, jolloin merkkivalo lakkaa vilkkumasta. Jos tulostin vastaanottaa tietoja, On Line/Error -merkkivalo vilkkuu hitaasti vihreänä. Jos tulostin tulostaa vastaanotettuja tietoja, On Line/Error -merkkivalo vilkkuu nopeasti vihreänä. Jos painat Cancel-näppäintä 0,5 sekunnin ajan Valmis-tilassa, tämä merkkivalo syttyy ja värinsäästötila otetaan käyttöön. Jos painat näppäintä vielä kerran, tämä merkkivalo sammuu ja värinsäästötila poistuu käytöstä. ESITTELY 1.7

25 LED Kuvaus Jos On Line/Error- ja Toner Save -merkkivalot vilkkuvat, järjestelmässä on ongelma. Katso ohjeita ongelman ratkaisuun kohdasta "Virhesanomien vianmääritys" sivulla Cancel-näppäin Toiminto Esittelysivun tulostaminen Kokoonpanoarkkien tulostaminen Verkkokortin oletusasetus (kun verkkokortti on käytössä) Käsisyöttö Tulostimen puhdistaminen sisältä Tulostustyön peruuttaminen Värinsäästötoiminto päällä/pois Kuvaus Paina ja pidä alhaalla tätä näppäintä noin 2 sekunnin ajan Valmis-tilassa, kunnes kaikki merkkivalot vilkkuvat hitaasti, ja vapauta näppäin. Paina ja pidä alhaalla tätä näppäintä noin 6 sekunnin ajan Valmis-tilassa, kunnes kaikki merkkivalot vilkkuvat nopeasti, ja vapauta näppäin. Jos tulostimessa on verkkokortti, verkkomäärityssivu tulostuu yhdessä tulostusmäärityssivun kanssa. Paina ja pidä alhaalla tätä näppäintä noin 20 sekunnin ajan Valmis-tilassa, kunnes kaikki merkkivalot vilkkuvat hitaasti, ja vapauta näppäin. Tämä toiminto palauttaa verkkokokoonpanon tehdasasetuksen. Tämä asetus onnistuu vain, kun olet ensin käynnistänyt tulostimen uudelleen. Paina tätä näppäintä joka kerta, kun lisäät paperia monikäyttökasettiin, kun olet valinnut vaihtoehdon Käsisyöttö ohjelmasi kohdassa Lähde. Katso lisätietoja kohdasta "Käsisyöttötilan käyttäminen" sivulla Paina ja pidä alhaalla tätä näppäintä Valmis-tilassa noin 10 sekunnin ajan, kunnes kaikki merkkivalot syttyvät, ja vapauta näppäin. Tulostimen puhdistuksen jälkeen tulostuu yksi "puhdistusarkki" (katso sivu 5.7). Paina tätä näppäintä tulostuksen aikana. On Line/Error -merkkivalo vilkkuu, ja tulostustyö poistetaan sekä tulostimelta että tietokoneelta, ja tulostin palaa Valmis-tilaan. Tämä voi kestää jonkin aikaa tulostustyön koon mukaan. Voit kytkeä värinsäästötoiminnon päälle tai pois painamalla tätä näppäintä Valmis-tilassa. Katso lisätietoja kohdasta "Värinsäästötilan käyttö" sivulla ESITTELY

26 2 TULOSTIMEN ASENTAMINEN Tässä luvussa annetaan ohjeet tulostimen asentamiseen vaihe vaiheelta. Tämä luku sisältää seuraavat kohdat: Paketin purkaminen Väriainekasetin asentaminen Paperin lisääminen Tulostimen kaapelin liittäminen Tulostimen käynnistäminen Esittelysivun tulostaminen Tulostinohjelman asennus Käyttöoppaan tarkasteleminen

27 Paketin purkaminen 1 Ota tulostin ja kaikki varusteet pois pakkauslaatikosta. Varmista, että tulostimen mukana on seuraavat tavarat: Väriainekasetti Virtajohto CD-ROM-levy Pika-asennusopas HUOMAUTUKSIA: Jos jokin edellisistä puuttuu tai on vioittunut, ota heti yhteyttä jälleenmyyjään. Komponenteissa voi olla eroja eri maiden välillä. CD-ROM-levy sisältää tulostimen ohjaimen, käyttöoppaan ja Adobe Acrobat Reader -ohjelman. 2 Irrota tulostimesta varovasti kaikki pakkausteipit. 2.2 TULOSTIMEN ASENTAMINEN

28 Paikan valitseminen Valitse tasainen ja vakaa paikka, jossa ilmanvaihto toimii. Varaa ylimääräistä tilaa kansien ja alustojen aukaisemista varten. Alueella tulee olla hyvä ilmanvaihto, ja sen tulee olla suojattu suoralta auringonvalolta tai lämmön, kylmyyden ja kosteuden lähteiltä. Katso alla olevasta kuvasta tarvittavat tilat. Älä aseta tulostinta lähelle pöydän reunaa. 2 Tarvittava tila 100 mm (3.9 in.) 100 mm (3.9 in.) 100 mm (3.9 in.) mm(40.7 in.) mm(19 in.) 558 mm(22 in.) Edessä: 482,6 mm (tarpeeksi tilaa kasettien irrottamista varten) Takana: 100 mm (tarpeeksi tilaa takimmaisen tulostuskasetin irrottamiseen) Oikealla: 100 mm (tarpeeksi tilaa ilmastoinnille) Vasemmalla: 100 mm TULOSTIMEN ASENTAMINEN 2.3

29 Väriainekasetin asentaminen 1 Tartu etukanteen ja avaa se vetämällä sitä itseesi päin. HUOMAUTUS: Koska tulostin on erittäin kevyt, se voi liikkua käyttäessäsi sitä, esimerkiksi kun avaat tai suljet kasettia tai asennat tai irrotat väriainekasettia. Varo, ettet liikuta tulostinta. 2 Ota väriainekasetti pois pussistaan ja irrota kasettia peittävä paperi. Älä käytä veistä tai muuta terävää esinettä, sillä se voi naarmuttaa kasetin rumpua. 2.4 TULOSTIMEN ASENTAMINEN

30 3 Ravista kasettia varovasti puolelta toiselle, jotta väriaine jakautuisi tasaisesti kasetin sisällä. 2 VAROITUKSIA: Altista väriainekasettia valolle mahdollisimman vähän, jotta välttäisit sen vahingoittumisen. Peitä se paperinpalalla, jos se jää alttiiksi valolle muutamaa minuuttia pidemmäksi ajaksi, ja säilytä se tasaisessa ja puhtaassa paikassa. Jos väriainetta joutuu vaatteillesi, pyyhi väriaine kuivalla kankaalla ja pese vaatekappale kylmällä vedellä. Kuuma vesi kiinnittää väriaineen kankaaseen. 4 Etsi tulostimen sisällä olevat kasettipaikat, yksi kummallakin puolella. TULOSTIMEN ASENTAMINEN 2.5

31 5 Tartu kahvaan, ja aseta kasetti tulostimen sisälle niin, että se napsahtaa paikalleen. 6 Sulje etukansi. Varmista, että kansi on tiukasti suljettu. HUOMAUTUS: Kun tulostat tekstiä, jossa peitto on 5 %, väriainekasetti riittää noin sivun tulostamiseen. 2.6 TULOSTIMEN ASENTAMINEN

32 Paperin lisääminen Voit lisätä kasettiin noin 250 paperiarkkia. 1 Vedä paperikasetti tulostimesta. 2 2 Valmistele paperipino lisäämistä varten taivuttamalla tai tuulettamalla papereita edestakaisin. Suorista reunat tasaista pintaa vasten. 3 Lisää paperit tulostuspuoli alaspäin. TULOSTIMEN ASENTAMINEN 2.7

33 Voit lisätä myös aiemmin tulostettua paperia. Tulostuspuolen tulee olla ylöspäin ja sileän reunan päällimmäisenä. Jos paperinsyötössä on ongelmia, käännä paperi. Varmista, että kaikki neljä kulmaa ovat litteinä kasetissa. HUOMAUTUS: Jos haluat vaihtaa kasetissa olevaa paperikokoa, katso kohtaa "Paperikasetin paperikoon muuttaminen" sivulla Katso kasetin vasemmassa sisäseinässä olevaa paperirajan merkkiä. Jos lisäät liikaa paperia, saattaa syntyä paperitukoksia. 5 Liu'uta paperikasetti takaisin tulostimeen. 2.8 TULOSTIMEN ASENTAMINEN

34 Paperikasetin paperikoon muuttaminen Jos haluat lisätä pidempiä papereita, sinun on säädettävä paperinohjaimia pidentääksesi paperikasettia. 1 Poista ohjaimen lukitus painamalla ohjainta ja liu'uta paperipituuden ohjain kokonaan ulos, jolloin paperikasetti pitenee täyteen mittaansa. 2 2 Kun olet asettanut paperin kasettiin, siirrä ohjainta, kunnes se koskettaa kevyesti paperipinon päätä. TULOSTIMEN ASENTAMINEN 2.9

35 Jos paperi on Letter-kokoa pienempää, säädä etuosassa olevaa paperipituuden ohjainta. 3 Nipistä paperin leveyden ohjainta kuten kuvassa, ja siirrä sitä kohti paperipinoa, kunnes se koskettaa kevyesti pinon reunaa. HUOMAUTUKSIA: Älä työnnä paperileveyden ohjainta niin pitkälle, että paperi taipuu. Jos et säädä paperileveyden ohjainta, saattaa tulla paperitukoksia TULOSTIMEN ASENTAMINEN

36 Tulostimen kaapelin liittäminen Paikallista tulostusta varten Jos haluat tulostaa tietokoneeltasi paikallisessa ympäristössä, tulostin on liitettävä tietokoneeseen joko rinnakkaisliitäntäkaapelilla tai Universal Serial Bus (USB) -kaapelilla. 2 Rinnakkaiskaapelin käyttäminen HUOMAUTUS: Tulostimen liittäminen tietokoneen rinnakkaisporttiin edellyttää yhteensopivaa rinnakkaiskaapelia. Tarkoitukseen on ostettava IEEE1284-yhteensopiva kaapeli. 1 Varmista, että virta on katkaistu sekä tulostimesta että tietokoneesta. 2 Liitä rinnakkaiskaapeli tulostimen takaosassa olevaan liittimeen. Paina metalliliittimiä alaspäin sovittaaksesi ne kaapeliliittimen sisällä olevien kolojen sisälle. 3 Liitä kaapelin toinen pää tietokoneen rinnakkaisliittimeen ja kiinnitä ruuvit. Jos tarvitset apua, katso tietokoneesi käyttöopasta. TULOSTIMEN ASENTAMINEN 2.11

37 USB-kaapelin käyttäminen HUOMAUTUS: Tarvitset yhteensopivan USB-kaapelin, jotta voit liittää tulostimen tietokoneen USB-porttiin. Tähän tarkoitukseen on ostettava vähintään 3 metriä pitkä USB 2.0 -yhteensopiva kaapeli. 1 Varmista, että virta on katkaistu sekä tulostimesta että tietokoneesta. 2 Liitä USB-kaapeli tulostimen takaosassa olevaan vastakkeeseen. 3 Liitä kaapelin toinen pää tietokoneen USB-porttiin. Jos tarvitset apua, katso tietokoneesi käyttöopasta. HUOMAUTUS: USB-kaapelin käyttöä varten käytössä on oltava Windows 98/Me/2000/XP TULOSTIMEN ASENTAMINEN

38 Verkkotulostusta varten Voit liittää ML-2251N- tai ML-2252W-tulostimesi verkkoon Ethernet-kaapelilla (UTP-kaapelilla, jossa on RJ.45 -liitin). ML-2252W-mallissa on myös verkkoantenni, joka mahdollistaa langattoman lähiverkkoliitännän käytön. Jos käytössäsi on ML-2250, joudut asentamaan lisävarusteena saatavan verkkoliitäntäkortin. ML-2251N-tulostimessa voit korvata verkkoliitäntäkortin kortilla, joka tukee langatonta lähiverkkoliitäntää. Katso lisätietoja kortin asentamisesta kohdasta sivu D Varmista, että virta on katkaistu sekä tulostimesta että tietokoneesta. 2 Liitä Ethernet-kaapelin toinen pää tulostimen Ethernet-verkkoporttiin. Verkon lähiverkkoliittimeen 3 Liitä kaapelin toinen pää lähiverkon liittimeen. Jos tarvitset apua, katso tietokoneesi käyttöopasta. TULOSTIMEN ASENTAMINEN 2.13

39 Tuetut käyttöjärjestelmät Käyttöjärjestelmä Verkkoliitäntä Vaatimukset 10/100 Base-TX (vakiovaruste ML-2251Nja ML-2252W-malleissa) tai langaton b-lähiverkko (vakiovaruste ML-2252W-mallissa) Verkkokäyttöjärjestelmä Novell NetWare 4.x, 5.x ja 6.x Windows 95/98/Me/NT 4.0/2000/XP Unix AT&T, BSD4.3, HP-UX, SUN OS, SOLARIS, SCO Erilaiset Linux-käyttöjärjestelmät Verkkoprotokollat Dynaaminen osoitepalvelin Netware IPX/SPX TCP/IP, DLC/LLC Windowsissa Port9100 Unixissa, Linuxissa DHCP ja BOOTP IPX/SPX: Internet Packet exchange/sequenced Packet exchange TCP/IP: Transmission Control Protocol/Internet Protocol DLC/LLC: Data Link Control/Logical Link Control DHCP: Dynamic Host Configuration Protocol BOOTP: Bootstrap Protocol HUOMAUTUS: Kun tulostin on liitetty järjestelmään, on määritettävä verkkoasetukset. Tietoja tulostimen määrittämisestä ja käyttämisestä verkkoympäristössä on verkkokortin mukana toimitetussa käyttöoppaassa TULOSTIMEN ASENTAMINEN

40 Tulostimen käynnistäminen 1 Liitä virtajohto tulostimen takana olevaan virtaliittimeen. 2 Liitä toinen pää asianmukaisesti maadoitettuun vaihtovirtapistorasiaan ja käynnistä tulostin virtakatkaisimesta. 2 Vaihtovirtapistorasiaan VAROITUKSIA: Kiinnitysyksikön alue tulostimen sisäpuolen takaosassa on kuuma, kun siihen tulee virtaa. Varo, ettet saa palovammoja tästä alueesta. Älä pura tulostinta, kun siihen tulee virtaa. Seurauksena voi olla sähköisku. TULOSTIMEN ASENTAMINEN 2.15

41 Esittelysivun tulostaminen Tulosta esittelysivu varmistaaksesi, että tulostin toimii oikein. 1 Tulosta esittelysivu pitämällä Cancel-näppäintä alhaalla noin 2 sekunnin ajan. 2 Tulostimen ominaisuudet esittelevä esittelysivu tulostuu TULOSTIMEN ASENTAMINEN

42 Tulostinohjelman asennus Laitteen mukana toimitetulla CD-ROM-levyllä on Windows-tulostusohjelma, Linux-tulostusohjelma, DOS RCP, online-käyttöopas ja Acrobat Reader käyttöoppaan lukemiseen. 2 Tulostaminen Windowsista: Voit asentaa seuraavan tulostinohjaimen CD-ROM-levyltä. Samsung-tulostinohjain Windows-järjestelmään. Tämän ohjaimen avulla voit hyödyntää tulostimen ominaisuuksia täysin. Lisätietoja on sivu PostScript-tulostimen kuvaustiedosto (PPD) Windows-järjestelmään PostScript-ohjaimen asennusta varten. Katso ohjeita PostScript-ohjaimen asentamiseen käyttöoppaan Liite A. Tilan tarkkailu tulee näytölle tulostusvirheen sattuessa. Lisätietoja on kohdassa sivu Kauko-ohjauspaneeli DOS-sovelluksille. Tämä Windows-pohjainen ohjelma asentuu automaattisesti tulostinohjaimen asennuksen yhteydessä. Katso ohjeita ohjelman käyttöön käyttöoppaan Liite C. Tulostaminen Linuxista: Katso ohjeita Linux-ohjaimen asentamiseen käyttöoppaan Liite B. Jos haluat tarkastella käyttöopasta, katso kohtaa sivu B.2. TULOSTIMEN ASENTAMINEN 2.17

43 Tulostinohjaimen ominaisuudet Tulostinohjaimesi tukevat seuraavia vakio-ominaisuuksia: Paperilähteen valitseminen Paperin koko, suunta ja tulostusmateriaali Kopioiden määrä Alla oleva taulukko sisältää yleiskatsauksen tulostinohjaimen tukemista ominaisuuksista. Tulostimen ominaisuus Samsung-tulostinohjain Win 2000/XP Win 9x Win NT4.0 Win 2000/XP PostScript Win 9x Win NT4.0 Väriain. säästö K K K K K K Tulostuslaatuasetus K K K K K K Julisteiden tulostaminen K K K E E E Useita sivuja arkille K K K K K K Skaalaustulostus K K K K K K Tulostus sovittaen arkille Eri lähde ensimmäiselle sivulle K K K K K K K K K E E E Vesileima K K K E E E Peite K K K E E E Tulostusjärjestys K K K K K K 2.18 TULOSTIMEN ASENTAMINEN

44 Tulostinohjaimen asentaminen Windowsissa Järjestelmävaatimukset Tarkista, että seuraavat ehdot täyttyvät: Vähintään 32 (Windows 9x/Me), 64 (Windows 2000/NT) tai 128 Mt (Windows XP) RAM-muistia tietokoneessa. Vähintään 300 megatavua vapaata levytilaa tietokoneessa. Sulje kaikki tietokoneen sovellukset ennen asennuksen aloittamista. Käytössäsi on Windows 95, Windows 98, Windows Me, Windows NT 4.0, Windows 2000 tai Windows XP. Käytössäsi on vähintään Internet Explorer Tulostinohjaimen asennus Sulje kaikki tietokoneen sovellukset ennen asennuksen aloittamista. HUOMAUTUS: Sulje Uusi laite löydetty -ikkuna, kun tietokone käynnistyy uudelleen. 1 Aseta CD-ROM-levy CD-asemaan. Asennus käynnistyy automaattisesti. Jos CD-ROM-levyn käynnistäminen ei tapahdu automaattisesti: Valitse Suorita Käynnistä-valikosta, kirjoita X:\Setup.exe Avaa-kenttään (missä "X" on CD-ROM-asemaa merkitsevä kirjain) ja valitse OK. HUOMAUTUS: Jos laitetta ei ole liitetty tietokoneeseen, näytölle tulee seuraava ikkuna. Kun olet liittänyt laitteen tietokoneeseen, valitse Seuraava. Jos haluat ohittaa yhteyden tilan tarkistamisen, valitse Seuraava ja seuraavassa näytössä Ei. Asennus käynnistyy, mutta asennuksen lopussa ei tulosteta testisivua. TULOSTIMEN ASENTAMINEN 2.19

45 2 Valitse asennustyyppi. Normaali: Asentaa tavalliset ohjelmat tulostinta varten. Näitä ovat tulostinohjain ja käyttöopas. Tätä asetusta suositellaan useimmille käyttäjille. Mukautettu: Tällä asetuksella voit valita ohjelman kielen ja komponentit, jotka haluat asentaa. Kun olet valinnut kielen ja komponentit, valitse Seuraava. Näytä käyttöopas: Avaa Samsung ML-2250 Series -käyttöoppaan. Jos tietokoneessasi ei ole Adobe Acrobat -ohjelmaa, valitse tämä vaihtoehto, niin Adobe Acrobat Reader asennetaan tietokoneeseen automaattisesti. 3 Kun asennus on valmis, näytölle tulee ikkuna, jossa pyydetään tulostamaan testisivu. Jos haluat tulostaa testisivun, merkitse valintaruutu ja valitse Seuraava TULOSTIMEN ASENTAMINEN 4 Jos testisivu tulostuu oikein, valitse Kyllä. Ellei, tulosta se uudelleen valitsemalla Ei.

46 5 Jos haluat rekisteröityä Samsung-tulostimien käyttäjäksi, valitse valintaruutu ja valitse sitten Valmis. Samsungin www-sivusto avautuu. 2 HUOMAUTUKSIA: Kun haluat käyttää laitteessa rinnakkaiskaapelia, irrota USB-kaapeli ja liitä rinnakkaiskaapeli. Asenna sitten uudelleen tulostinohjain, valitse Käynnistä Ohjelmat Samsung ML-2250 Series Ylläpito Korjaa Tulostin. Jos olet vaihtanut rinnakkaiskaapelin tilalle USB-kaapelin, asenna ohjain uudelleen toimimalla samoin. Jos tulostin ei toimi oikein, asenna tulostinohjain uudelleen. Näytön kielen vaihtaminen Kun Tulostinohjain on asennettu, voit vaihtaa näytön kieltä. 1 Valitse Käynnistä-valikosta Ohjelmat. 2 Valitse Samsung ML-2250 Series ja Kielen valinta. 3 Valitse haluamasi kieli kielenvalintaikkunasta ja valitse sitten OK. TULOSTIMEN ASENTAMINEN 2.21

47 Tulostinohjelman uudelleenasennus Jos asennus epäonnistuu, tarvitaan korjaus. 1 Valitse Käynnistä-valikosta Ohjelmat. 2 Valitse Samsung ML-2250 Series ja sitten Ylläpito. 3 Valitse Korjaa. HUOMAUTUS: Jos laitetta ei ole liitetty tietokoneeseen, esiin tulee seuraava ikkuna. Kun olet liittänyt laitteen tietokoneeseen, valitse Seuraava. Jos haluat ohittaa yhteyden tilan tarkistamisen, valitse Seuraava ja seuraavassa näytössä Ei. Asennus käynnistyy, mutta asennuksen lopussa ei tulosteta testisivua. 4 Valitse komponentit, jotka haluat asentaa uudelleen, ja sitten Seuraava TULOSTIMEN ASENTAMINEN

48 Jos haluat korjata tulostinohjelman, näytölle tulee ikkuna, jossa pyydetään tulostamaan testisivu. Toimi seuraavasti: a. Tulosta testisivu merkitsemällä valintaruutu ja valitsemalla Seuraava. b. Jos testisivu tulostuu oikein, valitse Kyllä. Ellei, tulosta se uudelleen valitsemalla Ei. 5 Kun asennus on valmis, valitse Valmis. 2 Tulostinohjelman poistaminen 1 Valitse Käynnistä-valikosta Ohjelmat. 2 Valitse Samsung ML-2250 Series ja sitten Ylläpito. 3 Valitse Poista. Näkyviin tulee osien luettelo, josta voit poistaa haluamasi osat yksitellen. Voit poistaa tulostinohjaimen asennuksen valitsemalla Tulostin. Jos haluat poistaa tulostinohjaimen (PostScript) asennuksen, valitse Tulostin(PostScript). Jos haluat poistaa tilan tarkkailun asennuksen, valitse Tilan tarkkailu. Voit poistaa kauko-ohjauspaneelin asennuksen valitsemalla Kauko-ohjauspaneeli. 4 Valitse komponentit, jotka haluat poistaa, ja valitse sitten Seuraava. 5 Kun saat kehotteen vahvistaa valinnan, valitse Kyllä. Valittu ohjain ja kaikki siihen liittyvät osat poistetaan tietokoneestasi. 6 Kun ohjelma on poistettu, valitse Valmis. TULOSTIMEN ASENTAMINEN 2.23

49 Käyttöoppaan tarkasteleminen Kun tulostinohjain on asennettu, voit tarkastella käyttöopasta PDF-muodossa halutessasi Windowsin työpöydältä. 1 Valitse Käynnistä-valikosta Ohjelmat. 2 Valitse Samsung ML-2250 Series ja Näytä käyttöopas. Adobe Acrobat käynnistyy automaattisesti ja käyttöopas avautuu. HUOMAUTUS: Jos tietokoneessasi ei ole Adobe Acrobat -ohjelmaa, Näytä käyttöopas -vaihtoehdon valitseminen asentaa Adobe Acrobat -ohjelman automaattisesti. Kun asennus on valmis, toista vaiheet 1 ja TULOSTIMEN ASENTAMINEN

50 3 TULOSTUSMATERIAALIEN KÄYTTÄMINEN Tässä luvussa selostetaan, mitä paperityyppejä tulostimessa voi käyttää ja miten erilaisiin paperikasetteihin lisätään paperia parhaan tulostuslaadun saavuttamiseksi. Tämä luku sisältää seuraavat kohdat: Paperin ja muun materiaalin valitseminen Tulostuslokeron valitseminen Paperin lisääminen Kirjekuorten tulostaminen Tarrojen tulostaminen Kalvojen tulostaminen Tulostaminen kartongille tai mukautetulle materiaalille Esipainetun paperin tulostaminen

51 Paperin ja muun materiaalin valitseminen Voit tulostaa erilaisille tulostusmateriaaleille, kuten normaalille paperille, kirjekuoriin, tarroihin, kalvoihin jne. Lisätietoja on kohdassa "Paperin määritykset" sivulla E.3. Parhaan mahdollisen tulostuslaadun aikaansaamiseksi kannattaa käyttää vain laadukasta kopiopaperia. Ota tulostusmateriaalia valitessasi huomioon seuraavat seikat: Haluttu tulos: Valitsemasi paperin pitää soveltua tulostusprojektiin. Koko: Voit käyttää mitä tahansa paperikokoa, joka sopii helposti paperikasetin säädinten väliin. Paino: Tulostin tukee seuraavia paperin painoja: -60~90 g/m 2 :n päällystettyä paperia kasettiin 1 tai lisäkasettiin 2-60~163 g/m 2 :n päällystettyä paperia monikäyttökasettiin Kirkkaus: Jotkin paperit ovat valkoisempia kuin muut, ja niille tulostetut kuvat ovat terävämpiä ja elävämpiä. Pinnan tasaisuus: Paperin tasaisuus vaikuttaa siihen, miten selkeältä tuloste näyttää paperilla. VAROITUS: Jos käytetään materiaalia, joka ei ole vaatimusten mukaista, seurauksena voi olla huoltoa vaativia ongelmia. Takuutai huoltosopimukset eivät kata tätä palvelua. 3.2 TULOSTUSMATERIAALIEN KÄYTTÄMINEN

52 Koot ja määrät Syöttölähde/määrä *a Koko Kasetti 1 tai lisävarusteena Kasetti 2 Monikäyttökasetti Normaali paperi Letter (216 x 279 mm) Legal (216 x 356 mm) Executive (184 x 267 mm) Oficio (216 x 343 mm) Folio (216 x 330 mm) A4 (210 x 297 mm) JIS B5 (182 x 257 mm) ISO B5 (176 x 250 mm) A5 (148 x 210 mm) A6 (105 x 148 mm) Kirjekuoret #10 (105 x 241 mm) Monarch (98 x 191 mm) C5 (162 x 229 mm) DL (110 x 220 mm) C6 (114 x 162 mm) Tarrat *b Letter (216 x 279 mm) A4 (210 x 297 mm) Kalvot* b Letter (216 x 279 mm) A4 (210 x 297 mm) Kartonki* b - 5 Päällystetty* b - 5 *a Enimmäismäärä saattaa olla ilmoitettua pienempi, jos paperi on tavallista paksumpaa. *b Jos paperitukoksia tulee usein, syötä arkit yksi kerrallaan monikäyttökasetin kautta. TULOSTUSMATERIAALIEN KÄYTTÄMINEN 3.3

53 Paperiin ja erikoismateriaaleihin liittyviä ohjeita Kun valitset tai lisäät paperia, kirjekuoria tai muita erikoismateriaaleja, muista nämä ohjeet: Tulostamisen yrittäminen kostealle, käpertyneelle, rypistyneelle tai repeytyneelle paperille saattaa aiheuttaa paperitukoksia ja johtaa huonoon tulostuslaatuun. Käytä vain arkeiksi leikattua paperia. Moniosaista paperia ei voi käyttää. Käytä vain laadukasta kopiokoneluokan paperia, niin tulostuslaatu on paras mahdollinen. Älä käytä paperia, jolle on jo tulostettu tai joka on syötetty kopiokoneen läpi. Älä käytä ylimääräisiä asioita, kuten ulokkeita tai niittejä, sisältäviä papereita. Älä yritä lisätä paperia mihinkään kasettiin tulostuksen aikana, äläkä täytä kasettia liian täyteen. Tämä saattaa johtaa paperitukokseen. Vältä paperia, jossa on kohokirjaimia tai rei'itys tai jonka pinta on liian sileä tai epätasainen. Värillisen paperin tulee olla yhtä laadukasta kuin valkoisen kopiopaperin. Pigmentin on kestettävä värineen 205 C:n kiinnityslämpötila 0,1 sekunnin ajan paperin laadun kärsimättä. Älä käytä paperia, jossa on värillinen päällyste, joka on lisätty paperin valmistuksen jälkeen. Esipainettujen lomakkeiden tulostukseen tulee käyttää palamattomia, kuumuutta kestäviä väriaineita, jotka eivät sula, höyryynny tai päästä haitallisia kaasuja altistuessaan kiinnitysyksikön noin 205 C:n lämpötilalle 0,1 sekunnin ajan. Säilytä paperi kääreessä, kunnes olet valmis käyttämään sitä. Aseta laatikot kuljetusalustoille tai hyllyille, älä lattialle. Älä aseta paperien päälle raskaita esineitä, olivatpa paperit pakkauksissa tai eivät. Suojaa paperi suoralta auringonvalolta tai muilta oloilta, jotka voivat aiheuttaa rypistymistä tai käyristymistä. HUOMAUTUS: Älä käytä jäljentävää tai kuultopaperia. Ne ovat epävakaita väriaineen kiinnityslämpötilassa ja voivat aiheuttaa päästöjä tai vaurioittaa paperia. 3.4 TULOSTUSMATERIAALIEN KÄYTTÄMINEN

54 Tulostuslokeron valitseminen Tulostimessa on kaksi tulostuslokeroa, takimmainen tulostuslokero ja ylimmäinen tulostuslokero. Ylimmäinen tulostuslokero Takimmainen tulostuslokero 3 Jos haluat käyttää ylimmäistä tulostuslokeroa, varmista, että takimmainen tulostuslokero on suljettu. Jos haluat käyttää takimmaista tulostuslokeroa, avaa se. HUOMAUTUKSIA: Jos ylimmäisestä tulostuslokerosta esiin tulevan paperin kanssa on ongelmia, kuten liiallista käpristymistä, kokeile tulostamista takimmaiseen tulostuslokeroon. Jotta paperitukoksia ei syntyisi, älä avaa tai sulje takimmaista tulostuslokeroa, kun tulostus on käynnissä. Tulostaminen ylimmäiseen tulostuslokeroon (tulostuspuoli alaspäin) Paperi tulee ylimmäiseen tulostuslokeroon tulostuspuoli alaspäin siinä järjestyksessä kuin se on tulostettu. Ylimmäistä tulostuslokeroa tulee käyttää useimpiin tulostustöihin. HUOMAUTUS: Jos tulostat useita sivuja peräkkäin, tulostuslokeron pinta saattaa kuumentua. Älä kosketa pintaa, äläkä varsinkaan päästä lapsia koskemaan siihen. TULOSTUSMATERIAALIEN KÄYTTÄMINEN 3.5
