Sisällysluettelo. 7. Sorvinistukat, -pitimet ja kiinnittimet Kiinteät keskiökärjet Pyörivät keskiökärjet...
|
|
|
- Kai Hyttinen
- 9 vuotta sitten
- Katselukertoja:
Transkriptio

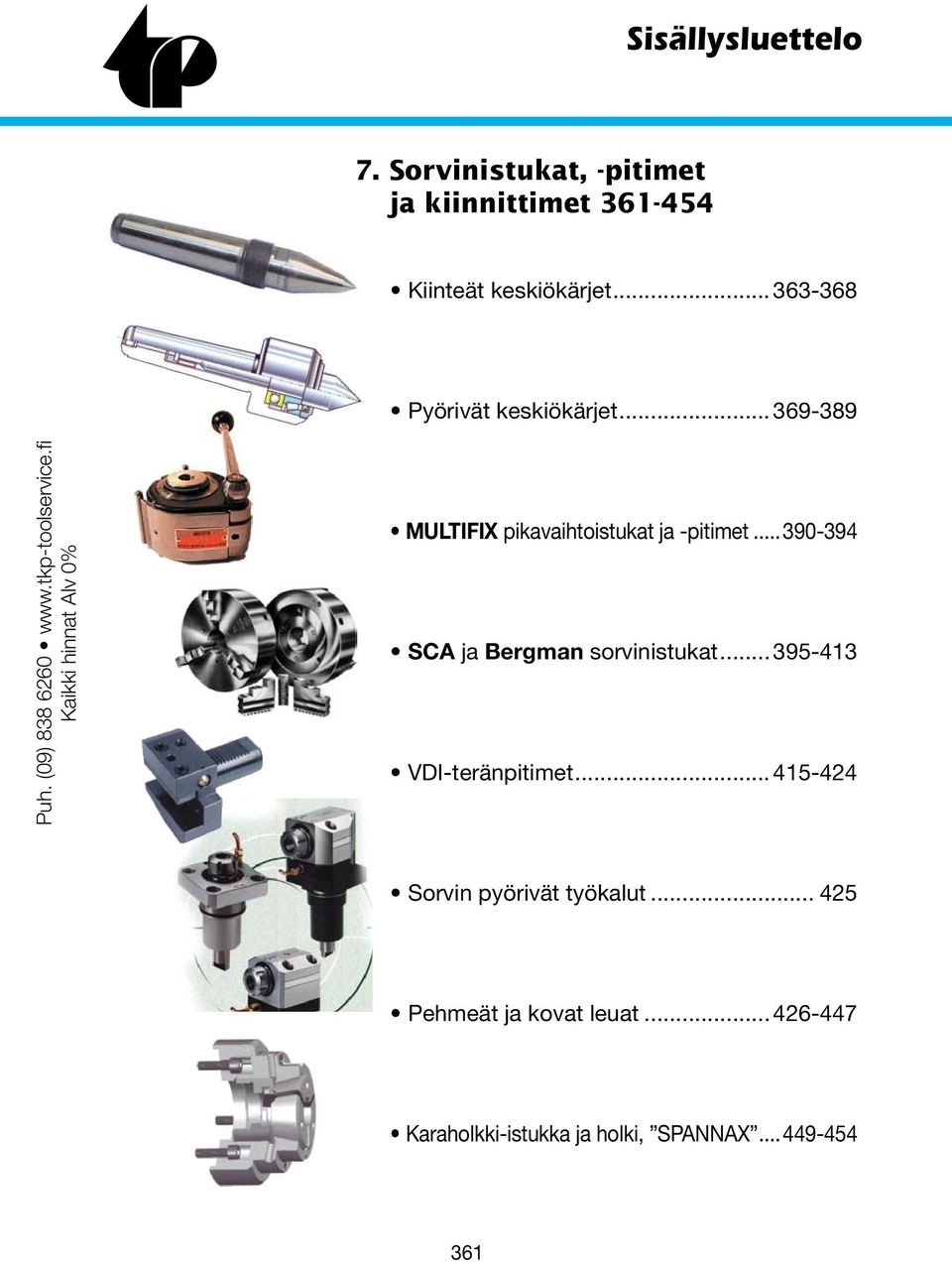

1 Sisällysluettelo 7. Sorvinistukat, -pitimet ja kiinnittimet Kiinteät keskiökärjet Pyörivät keskiökärjet Puh. (09) Kaikki hinnat Alv 0% MULTIFIX pikavaihtoistukat ja -pitimet SCA ja Bergman sorvinistukat VDI-teränpitimet Sorvin pyörivät työkalut Pehmeät ja kovat leuat Karaholkki-istukka ja holki, SPANNAX

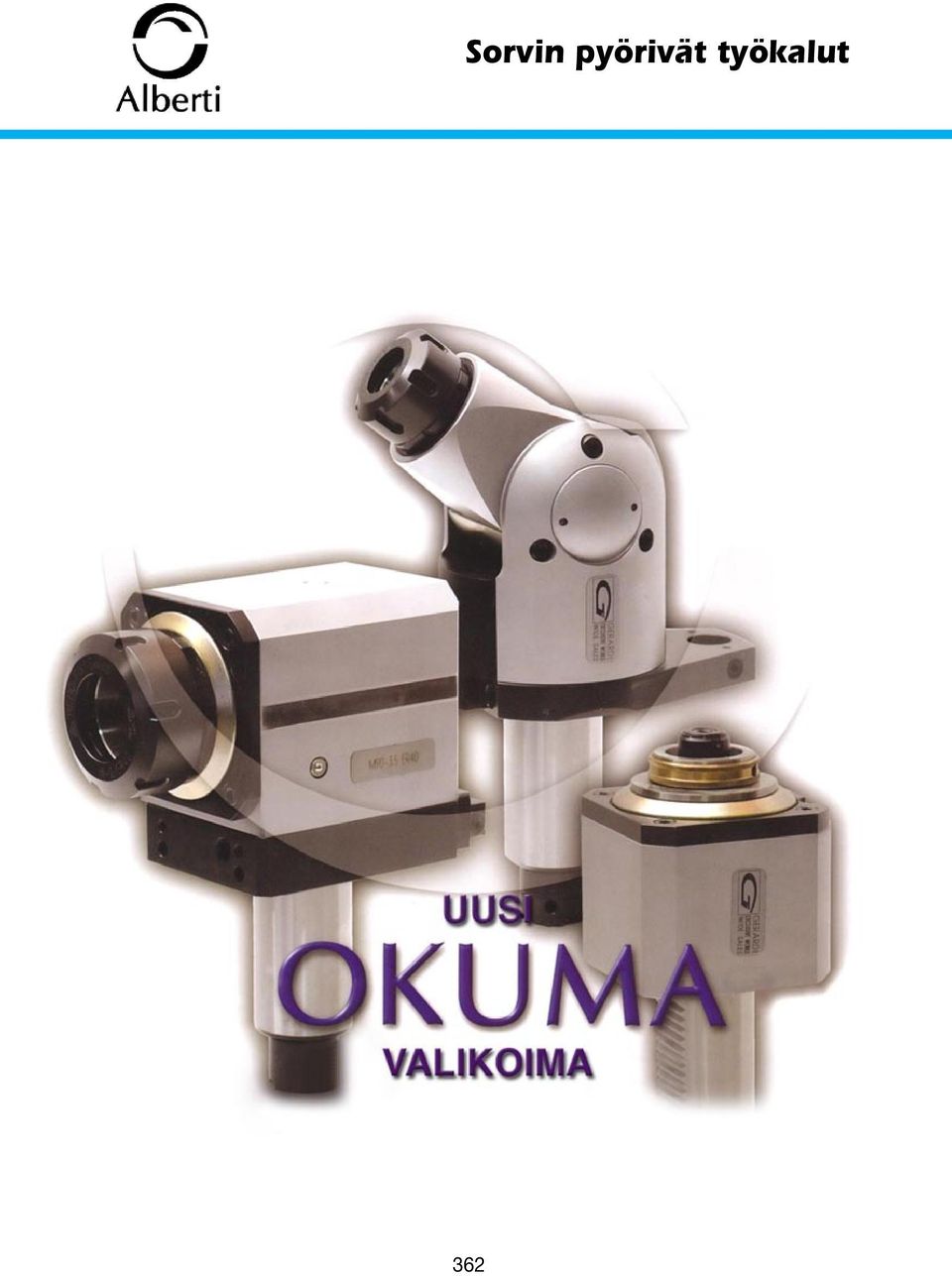

2 Sorvin pyörivät työkalut 362

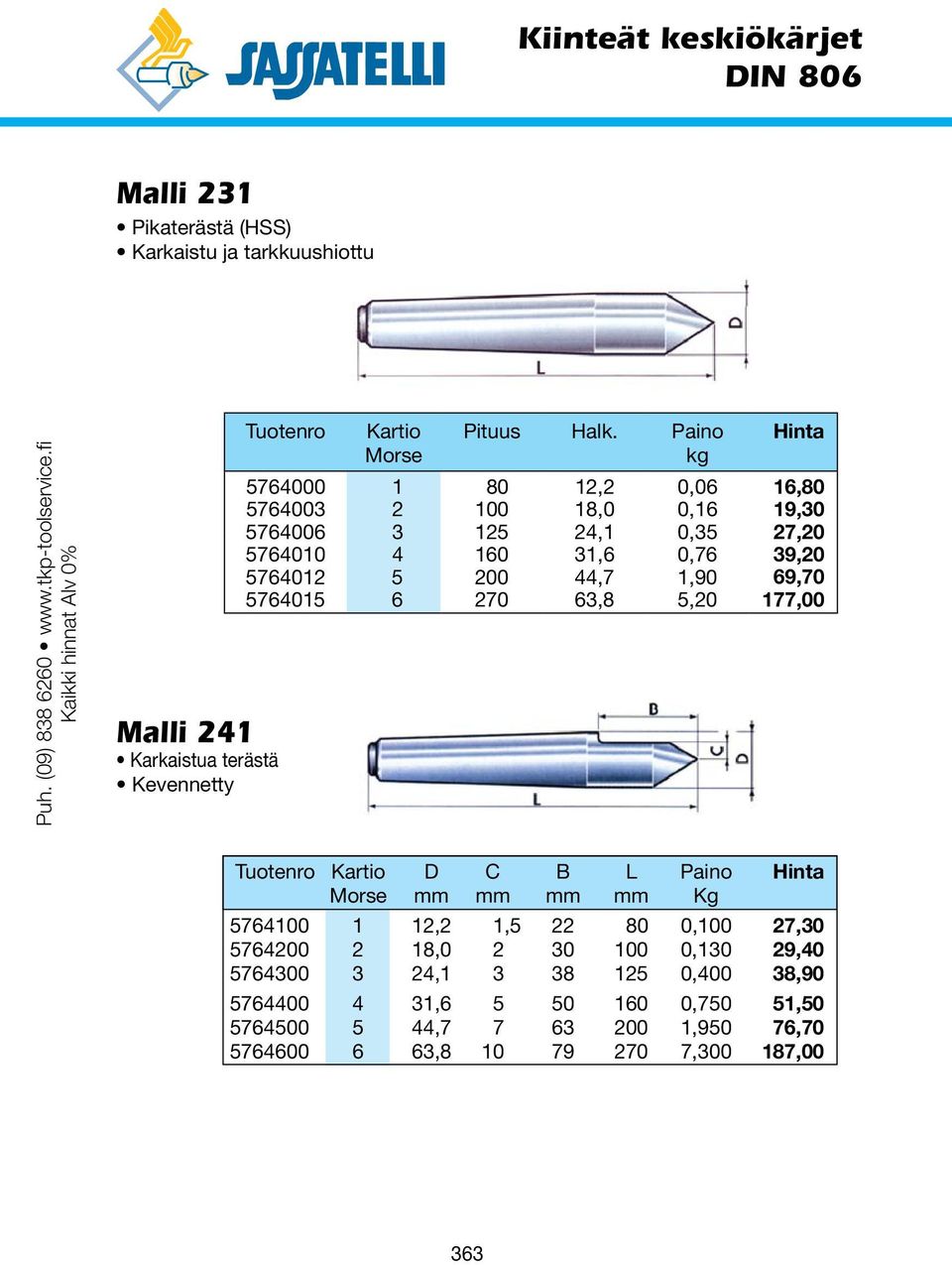

3 Kiinteät keskiökärjet DIN 806 Malli 231 Pikaterästä (HSS) Karkaistu ja tarkkuushiottu Puh. (09) Kaikki hinnat Alv 0% Malli 241 Karkaistua terästä Kevennetty Tuotenro Kartio Morse Pituus Halk. Paino kg Hinta ,2 0,06 16, ,0 0,16 19, ,1 0,35 27, ,6 0,76 39, ,7 1,90 69, ,8 5,20 177,00 Tuotenro Kartio D C B L Paino Hinta Morse mm mm mm mm Kg ,2 1, ,100 27, , ,130 29, , ,400 38, , ,750 51, , ,950 76, , , ,00 363

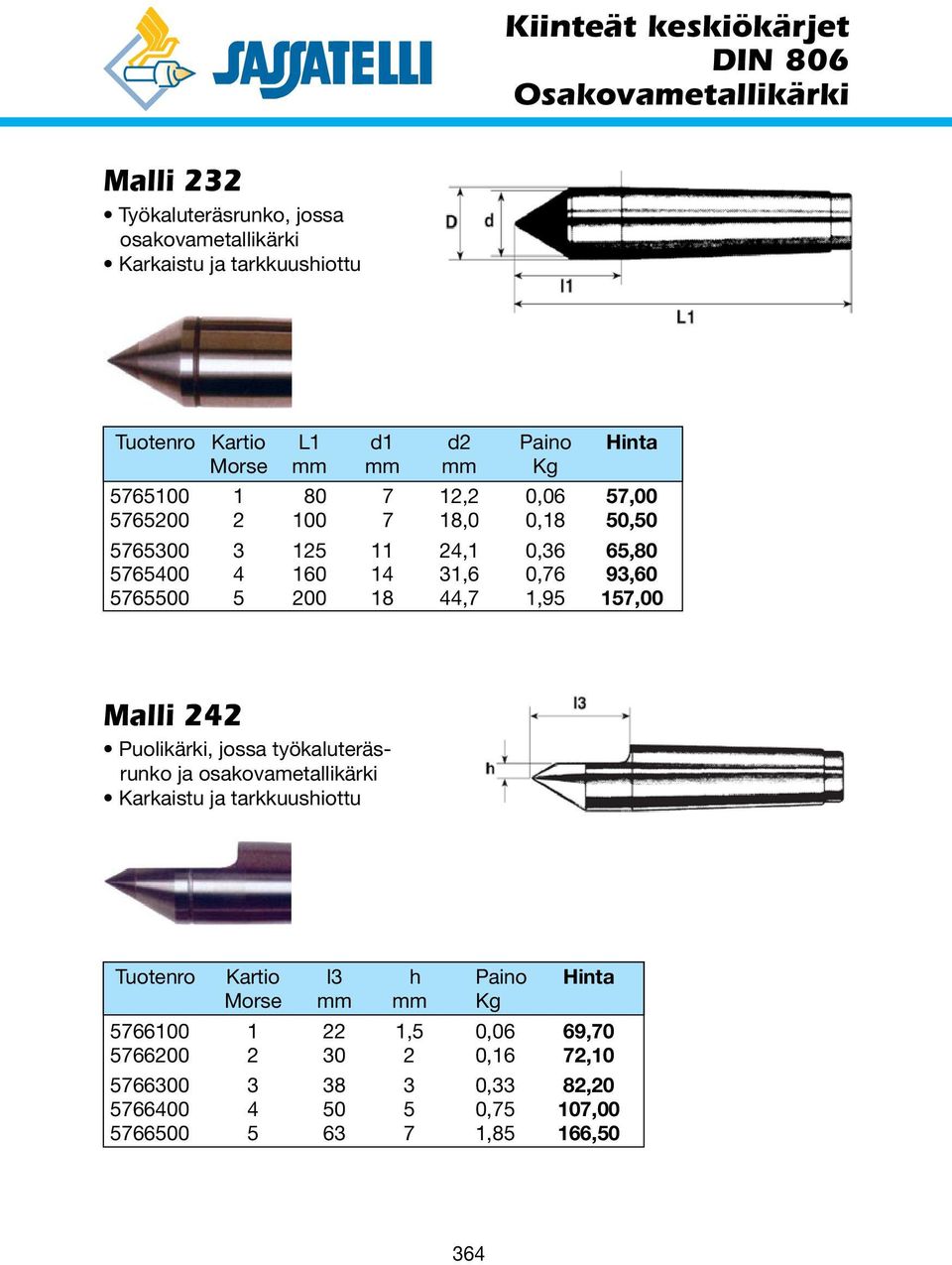

4 Kiinteät keskiökärjet DIN 806 Osakovametallikärki Malli 232 Työkaluteräsrunko, jossa osakovametallikärki Karkaistu ja tarkkuushiottu Tuotenro Kartio L1 d1 d2 Paino Hinta Morse mm mm mm Kg ,2 0,06 57, ,0 0,18 50, ,1 0,36 65, ,6 0,76 93, ,7 1,95 157,00 Malli 242 Puolikärki, jossa työkaluteräsrunko ja osakovametallikärki Karkaistu ja tarkkuushiottu Tuotenro Kartio l3 h Paino Hinta Morse mm mm Kg ,5 0,06 69, ,16 72, ,33 82, ,75 107, ,85 166,50 364
5 Kiinteät keskiökärjet DIN 806, Isolla kovametallikärjellä Malli 418 Työkaluteräsrunko, isolla kovametallikärjellä Karkaistu ja tarkkuushiottu Puh. (09) Kaikki hinnat Alv 0% Morse- Malli 418a Malli 418b kartio L1 L2 D Tuotenro d(a) Hinta Tuotenro d(b) Hinta ,0 18, , , ,0 24, , , ,5 31, , , ,0 44, , ,- Malli 420 Työkaluteräsrunko katkaistulla täyskovametallikärjellä Pyörintätarkkuus 0,001 mm Karkaistu ja tarkkuushiottu Tuotenro Morsekartio l1 l2 D d Malli Hinta a 306, a 367, b 459, c 688,- Saatavissa muilla D/d-mitoituksilla tehtaalta! 365

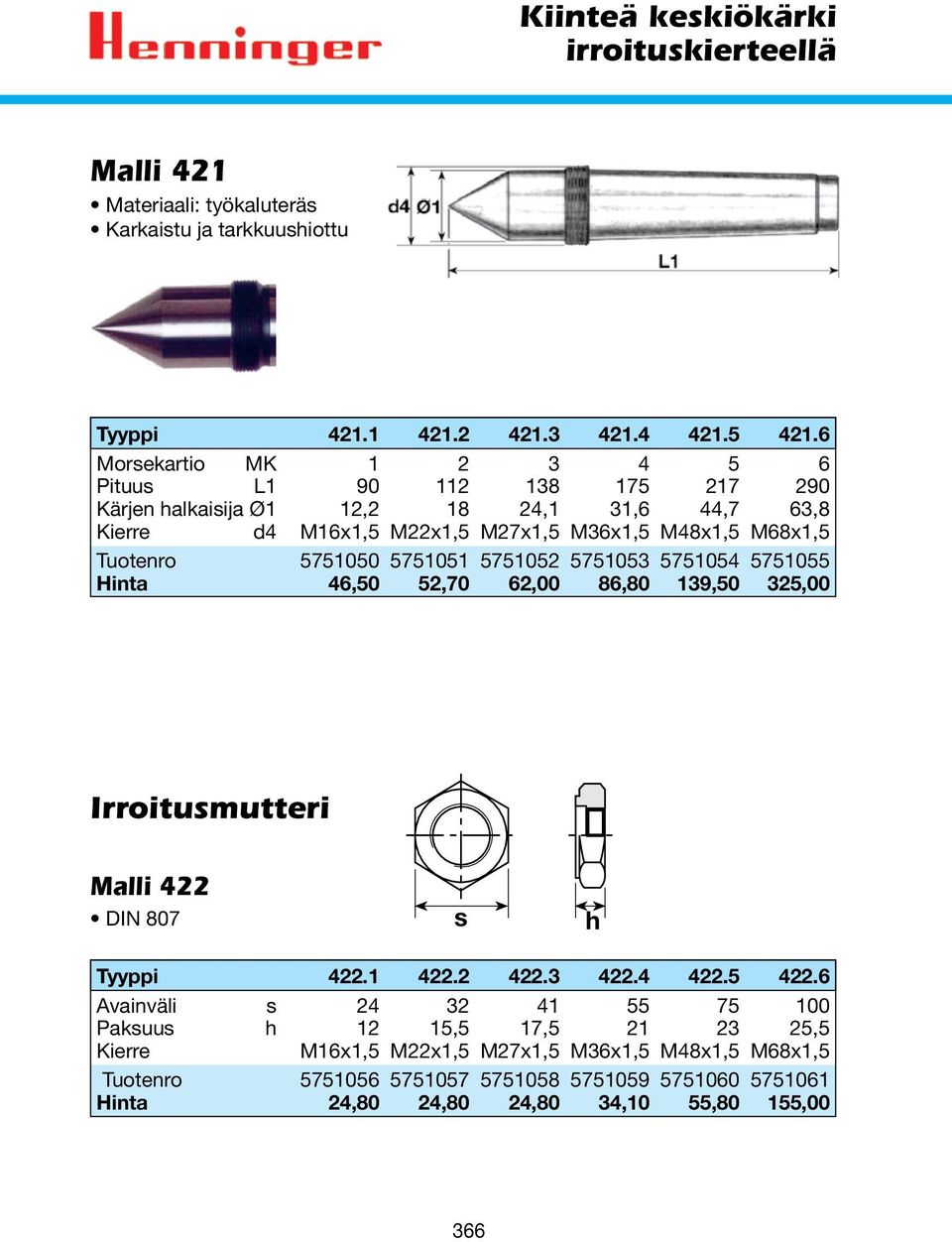

6 Kiinteä keskiökärki irroituskierteellä Malli 421 Materiaali: työkaluteräs Karkaistu ja tarkkuushiottu Tyyppi Morsekartio MK Pituus L Kärjen halkaisija Ø1 12, ,1 31,6 44,7 63,8 Kierre d4 M16x1,5 M22x1,5 M27x1,5 M36x1,5 M48x1,5 M68x1,5 Tuotenro Hinta 46,50 52,70 62,00 86,80 139,50 325,00 Irroitusmutteri Malli 422 DIN 807 s h Tyyppi Avainväli s Paksuus h 12 15,5 17, ,5 Kierre M16x1,5 M22x1,5 M27x1,5 M36x1,5 M48x1,5 M68x1,5 Tuotenro Hinta 24,80 24,80 24,80 34,10 55,80 155,00 366

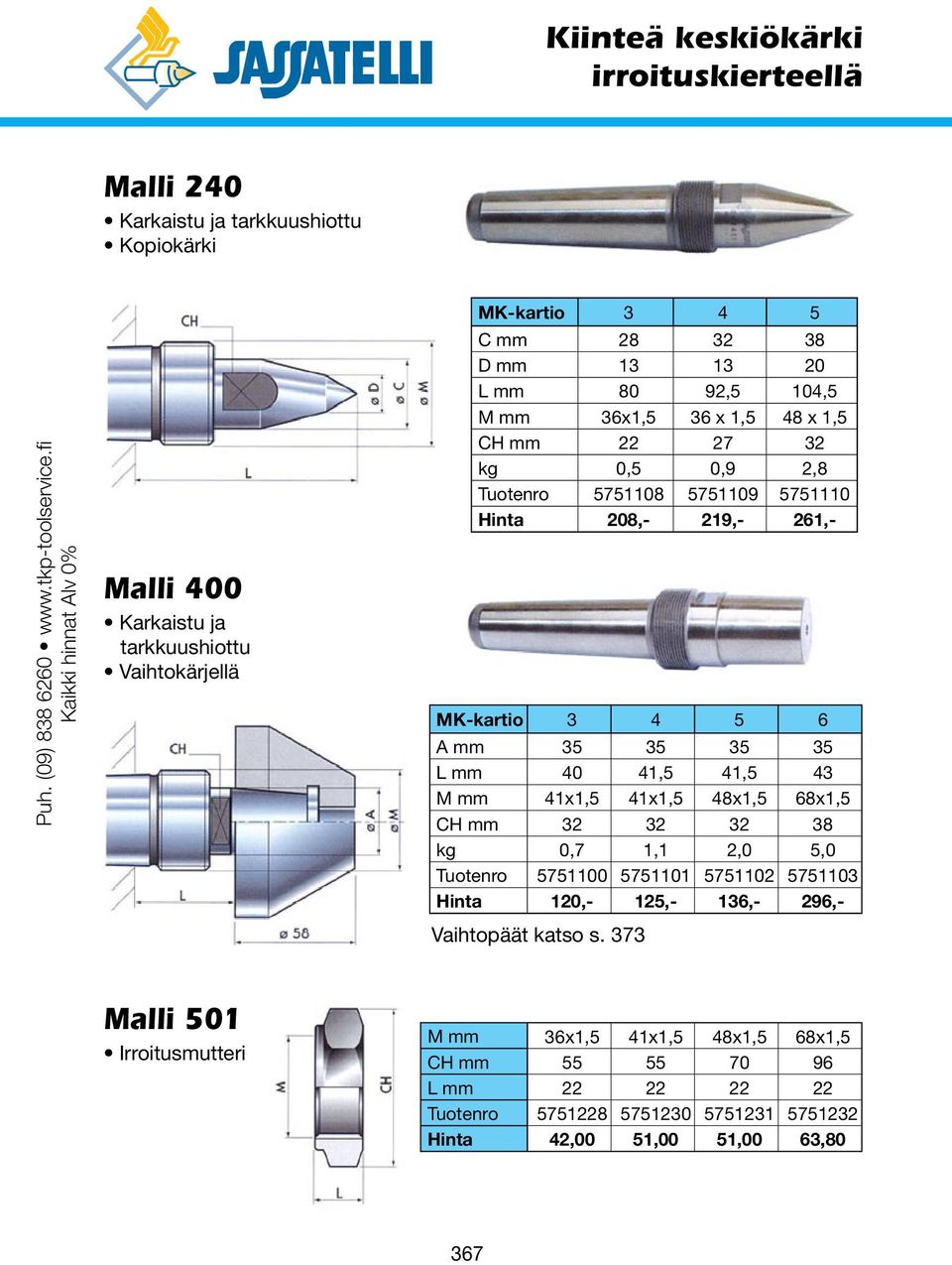

7 Kiinteä keskiökärki irroituskierteellä Malli 240 Karkaistu ja tarkkuushiottu Kopiokärki Puh. (09) Kaikki hinnat Alv 0% Malli 400 Karkaistu ja tarkkuushiottu Vaihtokärjellä MK-kartio C mm D mm L mm 80 92,5 104,5 M mm 36x1,5 36 x 1,5 48 x 1,5 CH mm kg 0,5 0,9 2,8 Tuotenro Hinta 208,- 219,- 261,- MK-kartio A mm L mm 40 41,5 41,5 43 M mm 41x1,5 41x1,5 48x1,5 68x1,5 CH mm kg 0,7 1,1 2,0 5,0 Tuotenro Hinta 120,- 125,- 136,- 296,- Vaihtopäät katso s. 373 Malli 501 Irroitusmutteri M mm 36x1,5 41x1,5 48x1,5 68x1,5 CH mm L mm Tuotenro Hinta 42,00 51,00 51,00 63,80 367
8 Kiinteä keskiökärki Pitkä malli Malli 233 Pidennetty malli Kovametallikärki Tuotenro MK D P L Hinta , , , , ,- Malli 243 Pidennetty malli Kevennetty kovametallikärki Tuotenro MK D P L C B Hinta , , , , ,- Saatavana myös erikoismitoilla ko. keskiökärki. 368

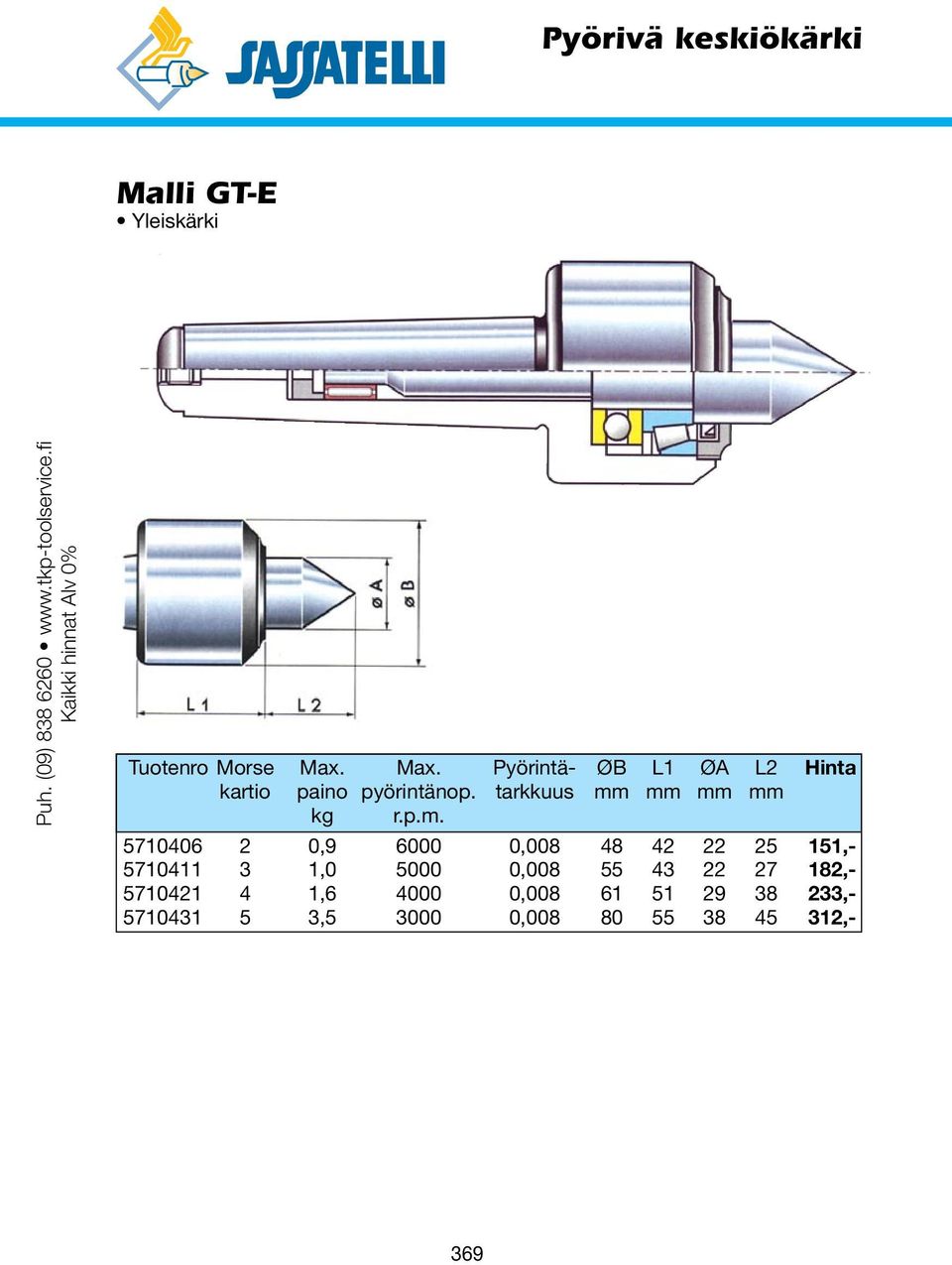

9 Pyörivä keskiökärki Malli GT-E Yleiskärki Puh. (09) Kaikki hinnat Alv 0% Tuotenro Morse Max. Max. Pyörintä- ØB L1 ØA L2 Hinta kartio paino pyörintänop. tarkkuus mm mm mm mm kg r.p.m , , , , , , , , , , , ,- 369

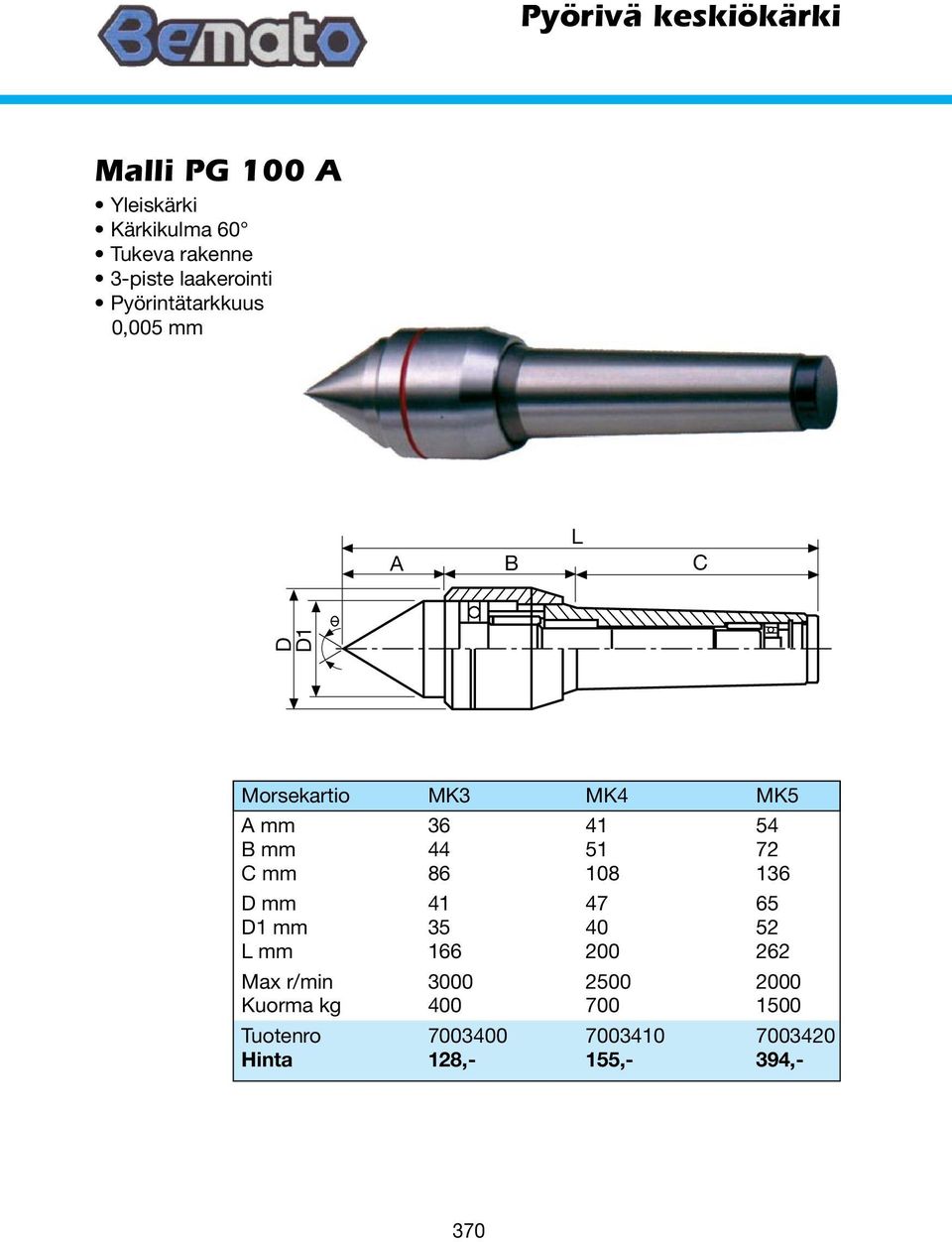

10 Pyörivä keskiökärki Malli PG 100 A Yleiskärki Kärkikulma 60 Tukeva rakenne 3-piste laakerointi Pyörintätarkkuus 0,005 mm L A B C D D1 Morsekartio MK3 MK4 MK5 A mm B mm C mm D mm D1 mm L mm Max r/min Kuorma kg Tuotenro Hinta 128,- 155,- 394,- 370

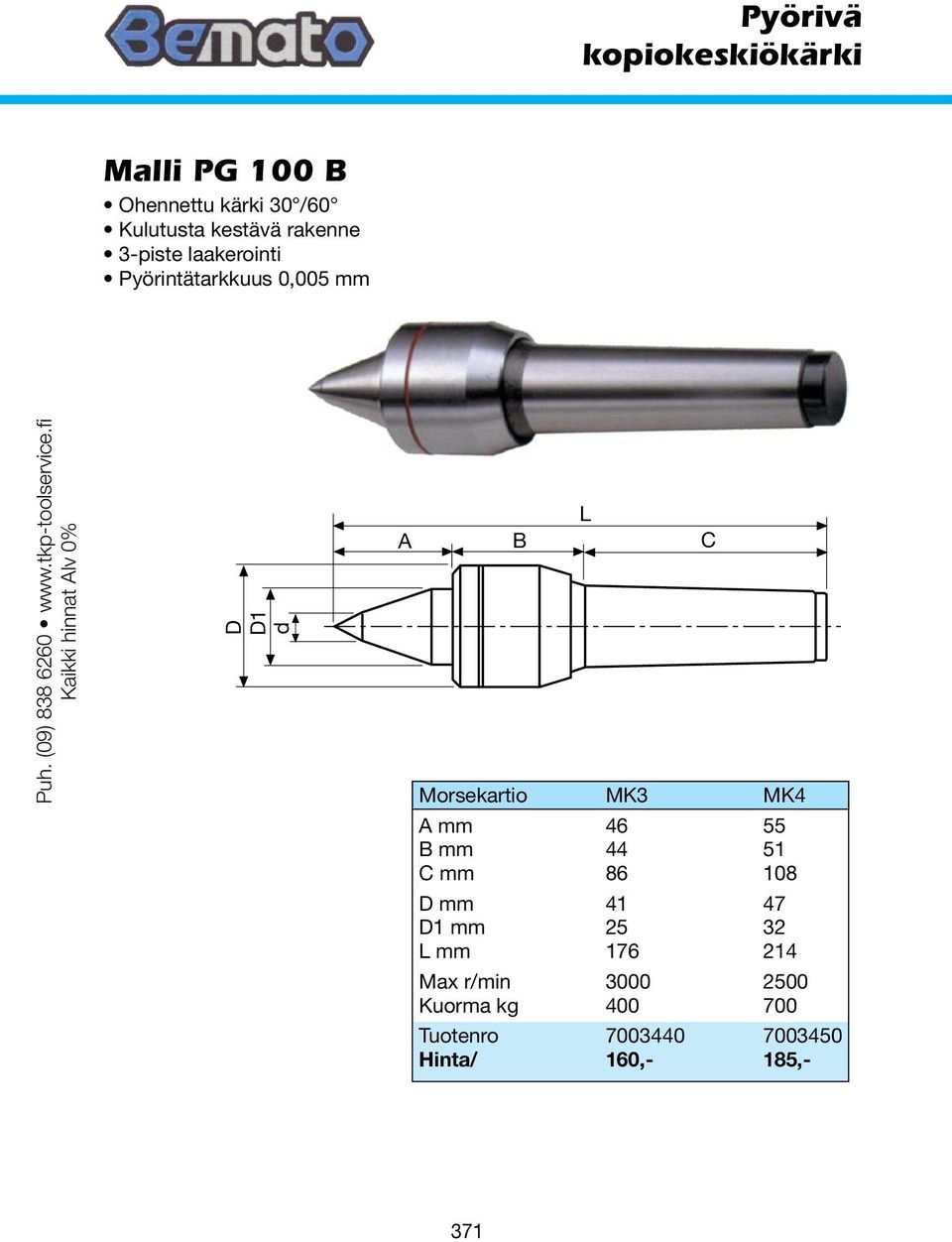

11 Pyörivä kopiokeskiökärki Malli PG 100 B Ohennettu kärki 30 /60 Kulutusta kestävä rakenne 3-piste laakerointi Pyörintätarkkuus 0,005 mm Puh. (09) Kaikki hinnat Alv 0% D D1 d L A B C Morsekartio MK3 MK4 A mm B mm C mm D mm D1 mm L mm Max r/min Kuorma kg Tuotenro Hinta/ 160,- 185,- 371

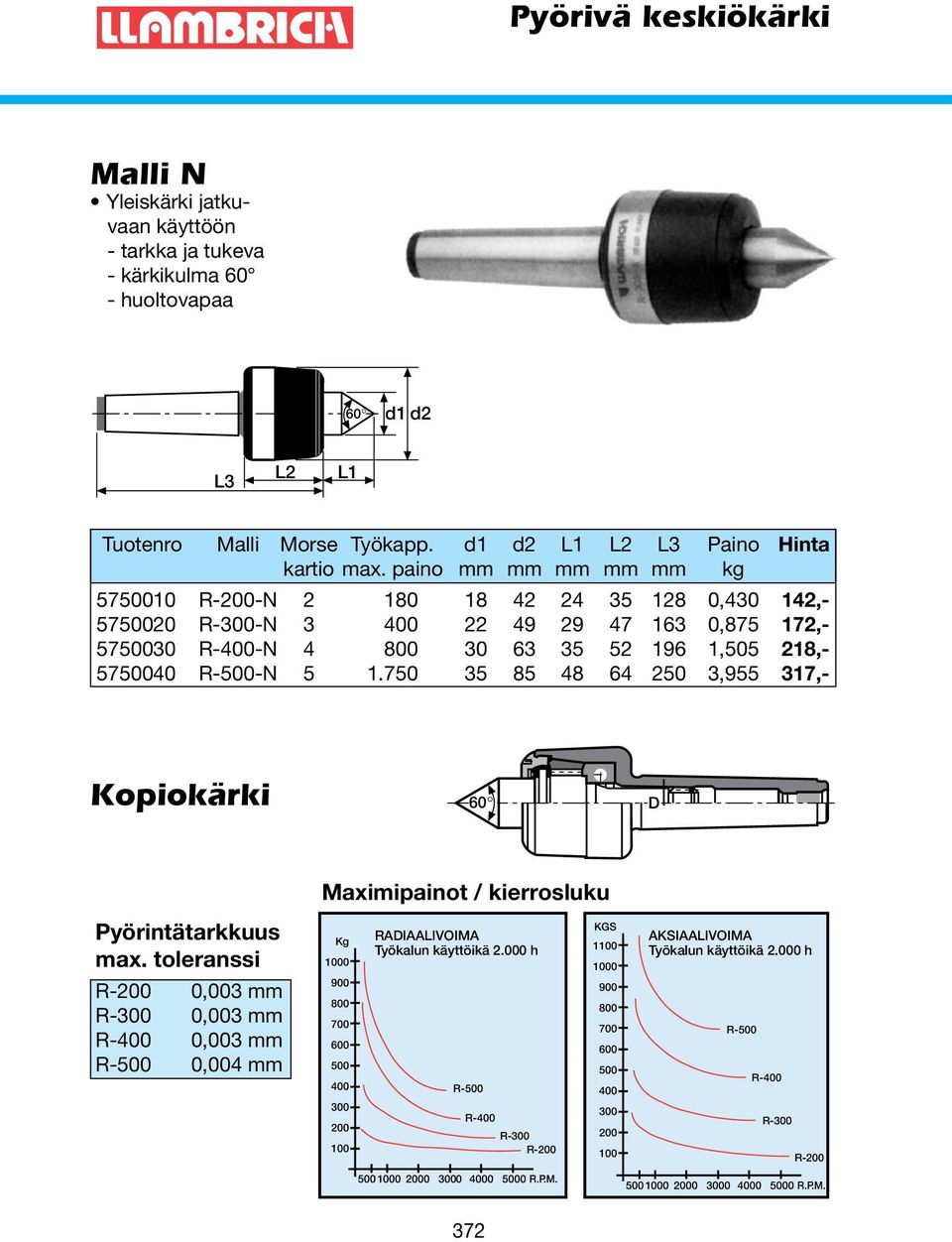

12 Pyörivä keskiökärki Malli N Yleiskärki jatkuvaan käyttöön - tarkka ja tukeva - kärkikulma 60 - huoltovapaa 60 d1 d2 L3 L2 L1 Tuotenro Malli Morse Työkapp. d1 d2 L1 L2 L3 Paino Hinta kartio max. paino mm mm mm mm mm kg R-200-N , , R-300-N , , R-400-N , , R-500-N , ,- Kopiokärki 60 D Maximipainot / kierrosluku Pyörintätarkkuus max. toleranssi R-200 0,003 mm R-300 0,003 mm R-400 0,003 mm R-500 0,004 mm Kg RADIAALIVOIMA Työkalun käyttöikä h R-500 R-400 R-300 R R.P.M. KGS AKSIAALIVOIMA Työkalun käyttöikä h R-500 R-400 R-300 R R.P.M. 372

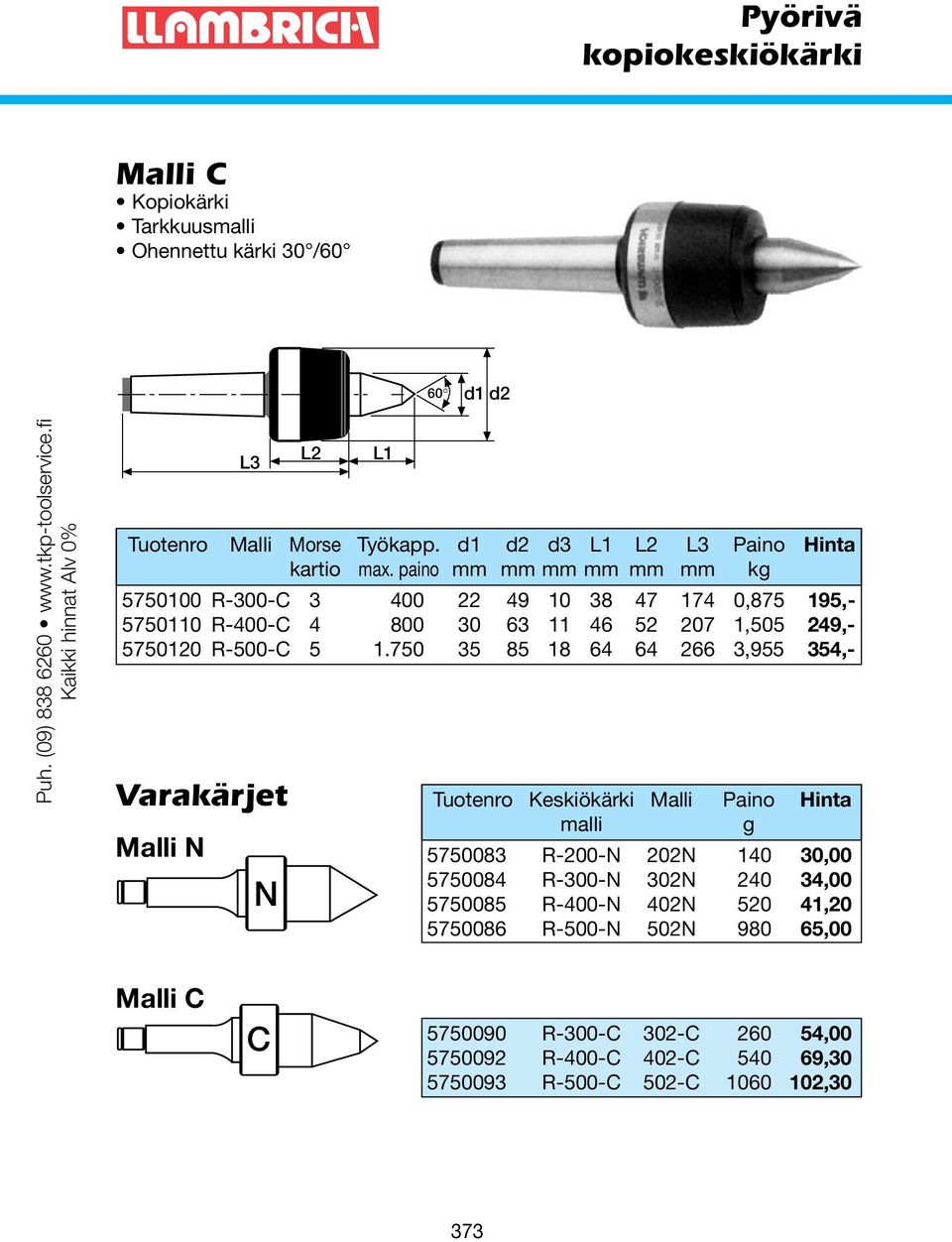

13 Pyörivä kopiokeskiökärki Malli C Kopiokärki Tarkkuusmalli Ohennettu kärki 30 /60 60 d1 d2 Puh. (09) Kaikki hinnat Alv 0% L3 L2 L1 Tuotenro Malli Morse Työkapp. d1 d2 d3 L1 L2 L3 Paino Hinta kartio max. paino mm mm mm mm mm mm kg R-300-C , , R-400-C , , R-500-C , ,- Varakärjet Malli N N Tuotenro Keskiökärki Malli Paino Hinta malli g R-200-N 202N , R-300-N 302N , R-400-N 402N , R-500-N 502N ,00 Malli C C R-300-C 302-C , R-400-C 402-C , R-500-C 502-C ,30 373

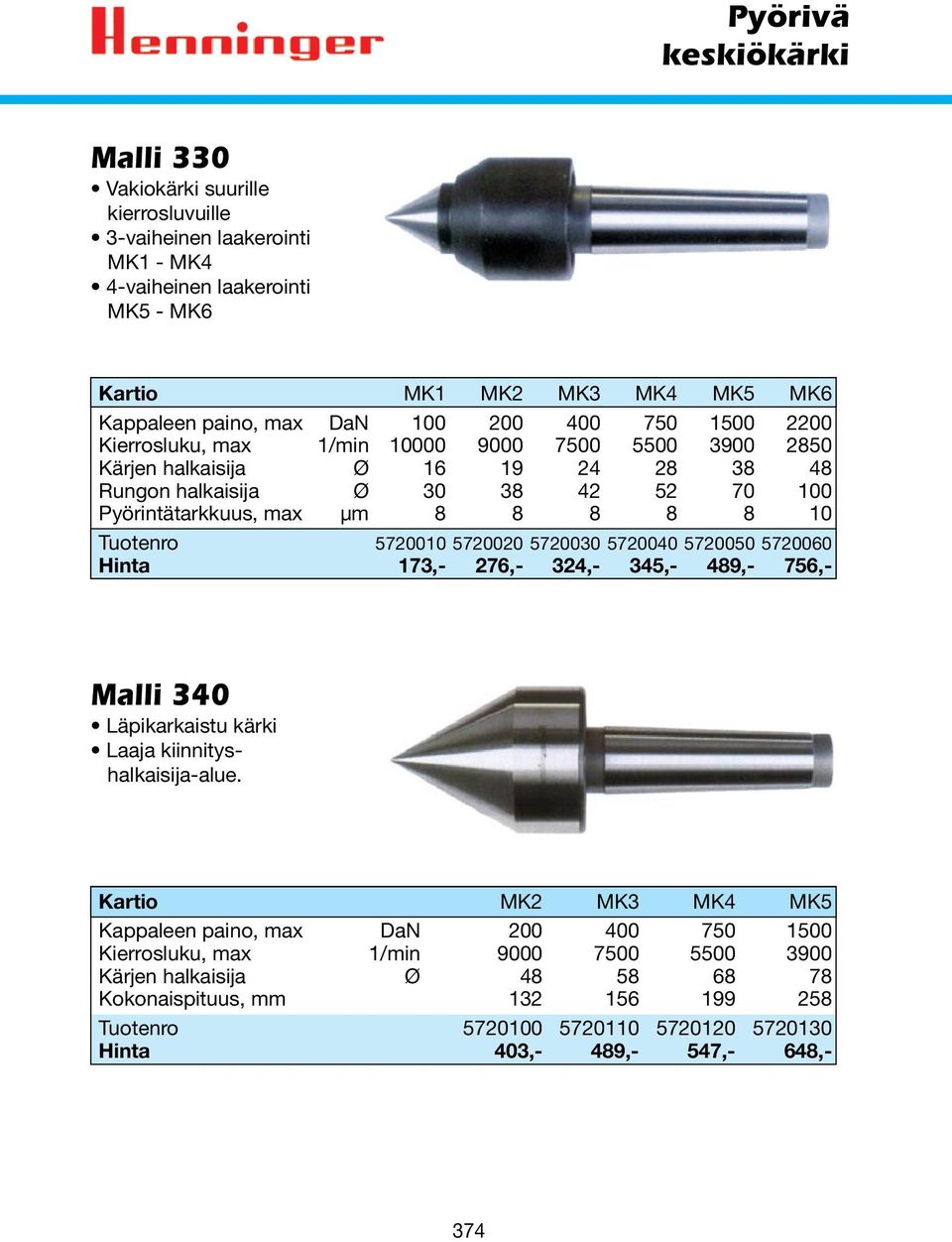

14 Pyörivä keskiökärki Malli 330 Vakiokärki suurille kierrosluvuille 3-vaiheinen laakerointi MK1 - MK4 4-vaiheinen laakerointi MK5 - MK6 Kartio MK1 MK2 MK3 MK4 MK5 MK6 Kappaleen paino, max DaN Kierrosluku, max 1/min Kärjen halkaisija Ø Rungon halkaisija Ø Pyörintätarkkuus, max µm Tuotenro Hinta 173,- 276,- 324,- 345,- 489,- 756,- Malli 340 Läpikarkaistu kärki Laaja kiinnityshalkaisija-alue. Kartio MK2 MK3 MK4 MK5 Kappaleen paino, max DaN Kierrosluku, max 1/min Kärjen halkaisija Ø Kokonaispituus, mm Tuotenro Hinta 403,- 489,- 547,- 648,- 374

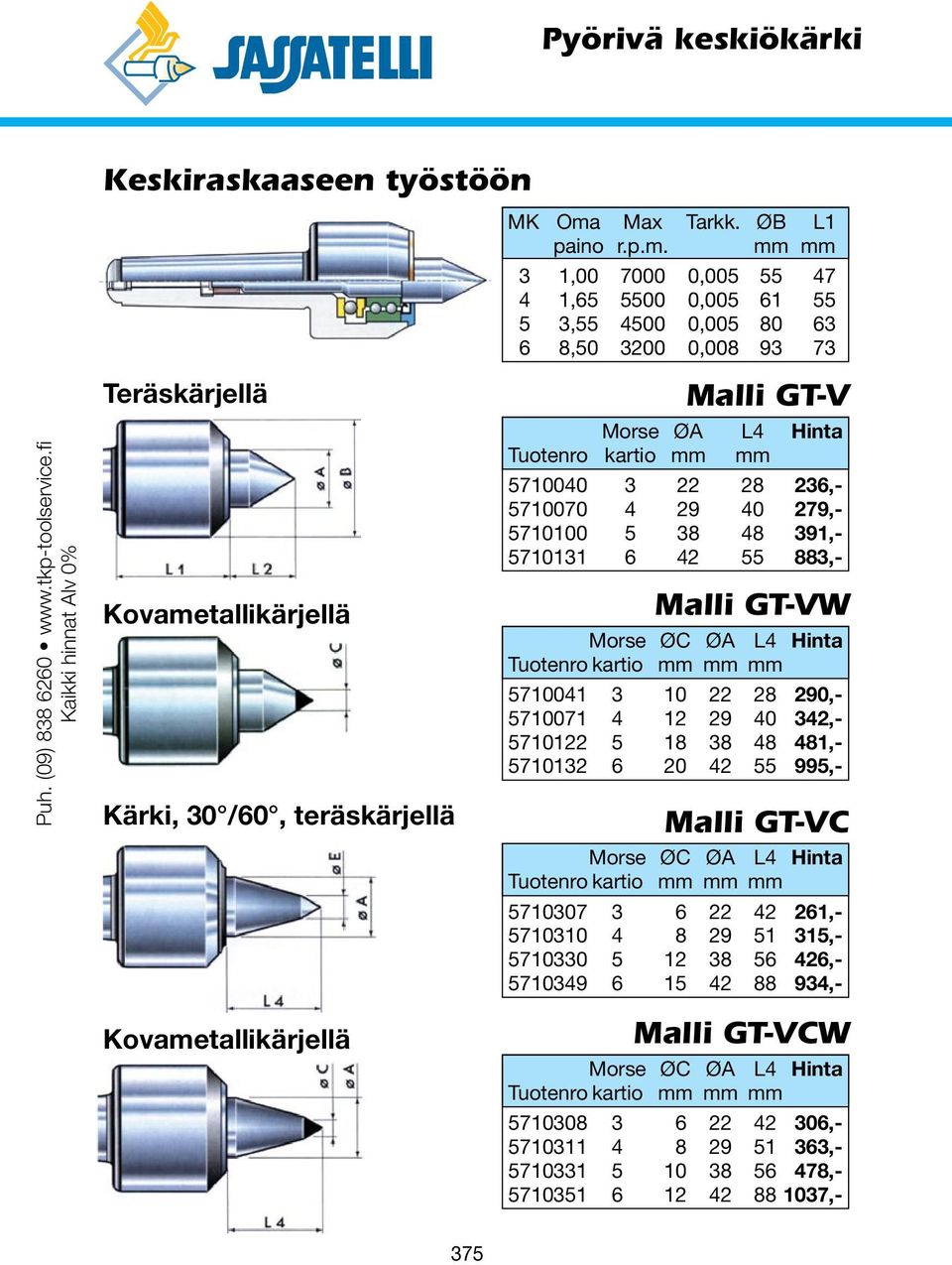

15 Pyörivä keskiökärki Keskiraskaaseen työstöön MK Oma Max Tarkk. ØB L1 paino r.p.m. mm mm 3 1, , , , , , , , Puh. (09) Kaikki hinnat Alv 0% Teräskärjellä Kovametallikärjellä Kärki, 30 /60, teräskärjellä Malli GT-V Morse ØA L4 Hinta Tuotenro kartio mm mm , , , ,- Malli GT-VW Morse ØC ØA L4 Hinta Tuotenro kartio mm mm mm , , , ,- Malli GT-VC Morse ØC ØA L4 Hinta Tuotenro kartio mm mm mm , , , ,- Kovametallikärjellä Malli GT-VCW Morse ØC ØA L4 Hinta Tuotenro kartio mm mm mm , , , ,- 375

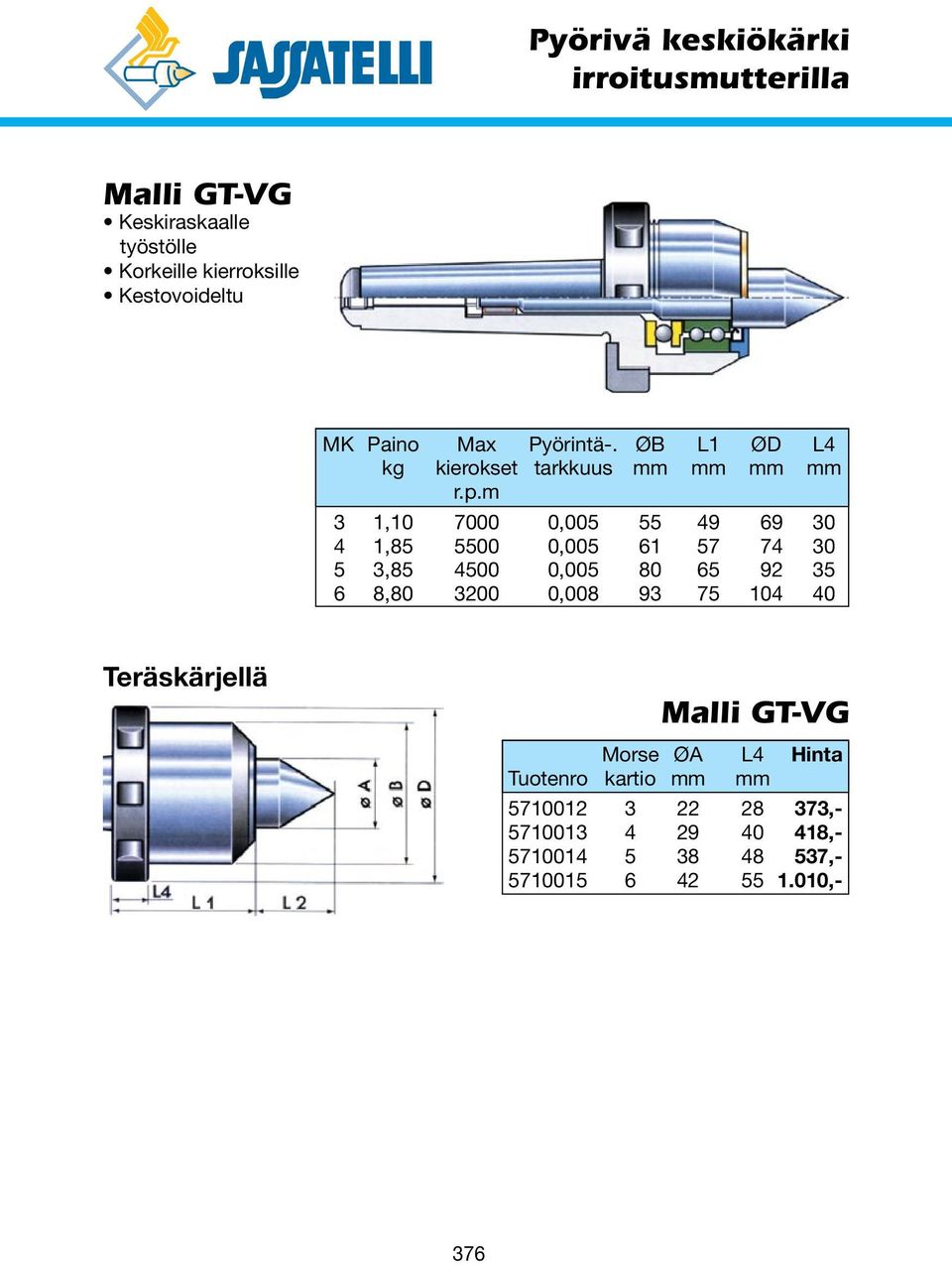

16 Pyörivä keskiökärki irroitusmutterilla Malli GT-VG Keskiraskaalle työstölle Korkeille kierroksille Kestovoideltu MK Paino Max Pyörintä-. ØB L1 ØD L4 kg kierokset tarkkuus mm mm mm mm r.p.m 3 1, , , , , , , , Teräskärjellä Malli GT-VG Morse ØA L4 Hinta Tuotenro kartio mm mm , , , ,- 376

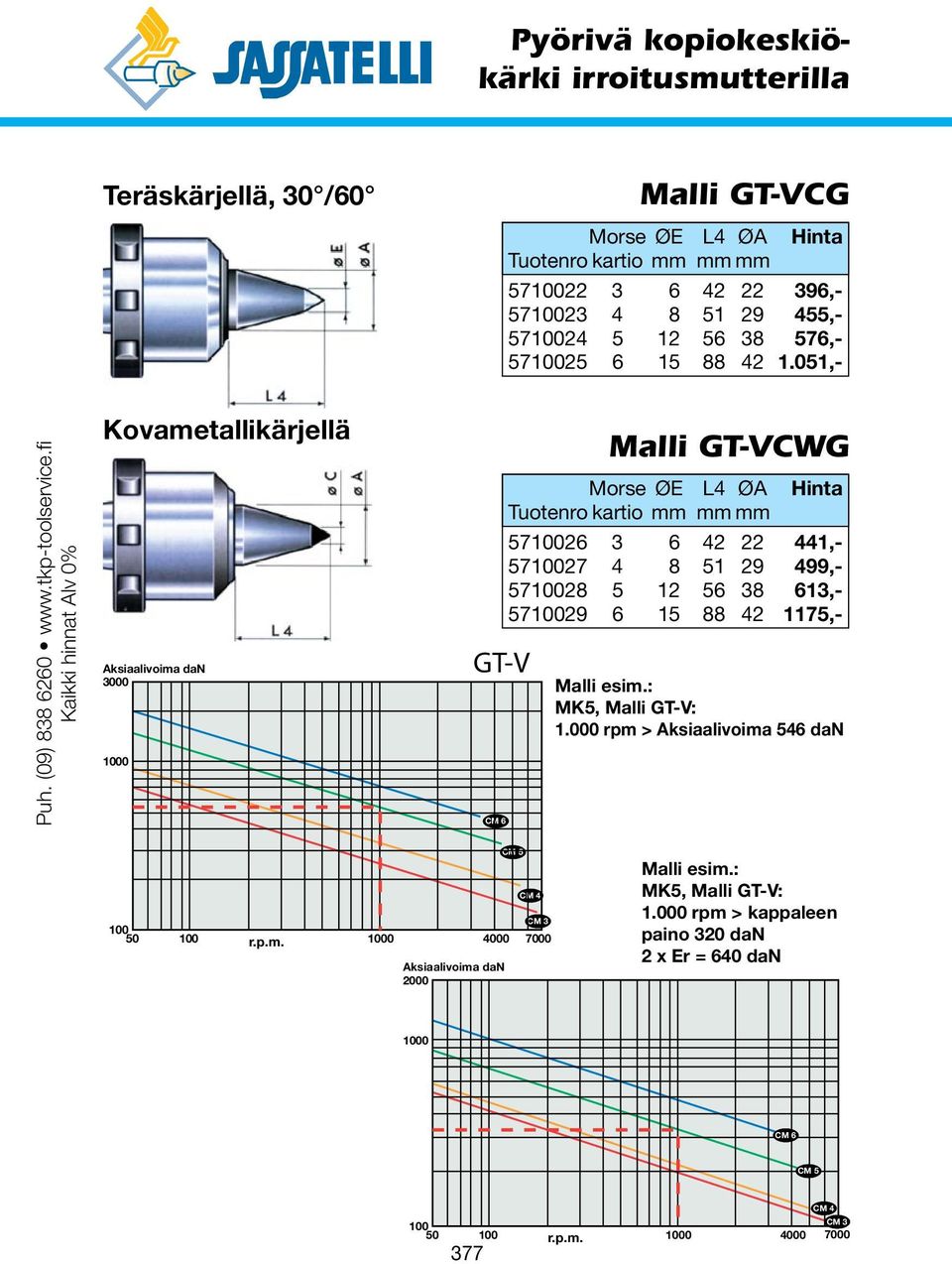

17 Pyörivä kopiokeskiökärki irroitusmutterilla Teräskärjellä, 30 /60 Malli GT-VCG Morse ØE L4 ØA Hinta Tuotenro kartio mm mm mm , , , ,- Puh. (09) Kaikki hinnat Alv 0% Kovametallikärjellä Aksiaalivoima dan Malli GT-VCWG Morse ØE L4 ØA Hinta Tuotenro kartio mm mm mm , , , ,- GT-V CM 6 Aksiaalivoima dan 2000 Malli esim.: MK5, Malli GT-V: rpm > Aksiaalivoima 546 dan 1000 G C a dan r.p.m Esim. MK5, 1000 GT-V r.p.m.: Puristusvoima = 546 dan Aksiaalivoima dan 2000 CM 5 CM 4 CM 3 Malli esim.: MK5, Malli GT-V: rpm > kappaleen paino r.p.m. dan x Er = 640 dan Esim. MK5, 1000 GT-V r.p.m.: Kpl-paino: 320 dan x 2 = 640/k 1000 CM 6 CM 5 CM 6 CM 5. MK5, 1000 r.p.m.: istusvoima = 546 dan CM 4 CM r.p.m r.p.m Esim. MK5, 1000 r.p.m.: Kpl-paino: 320 dan x 2 = 640/kpl CM 4 CM

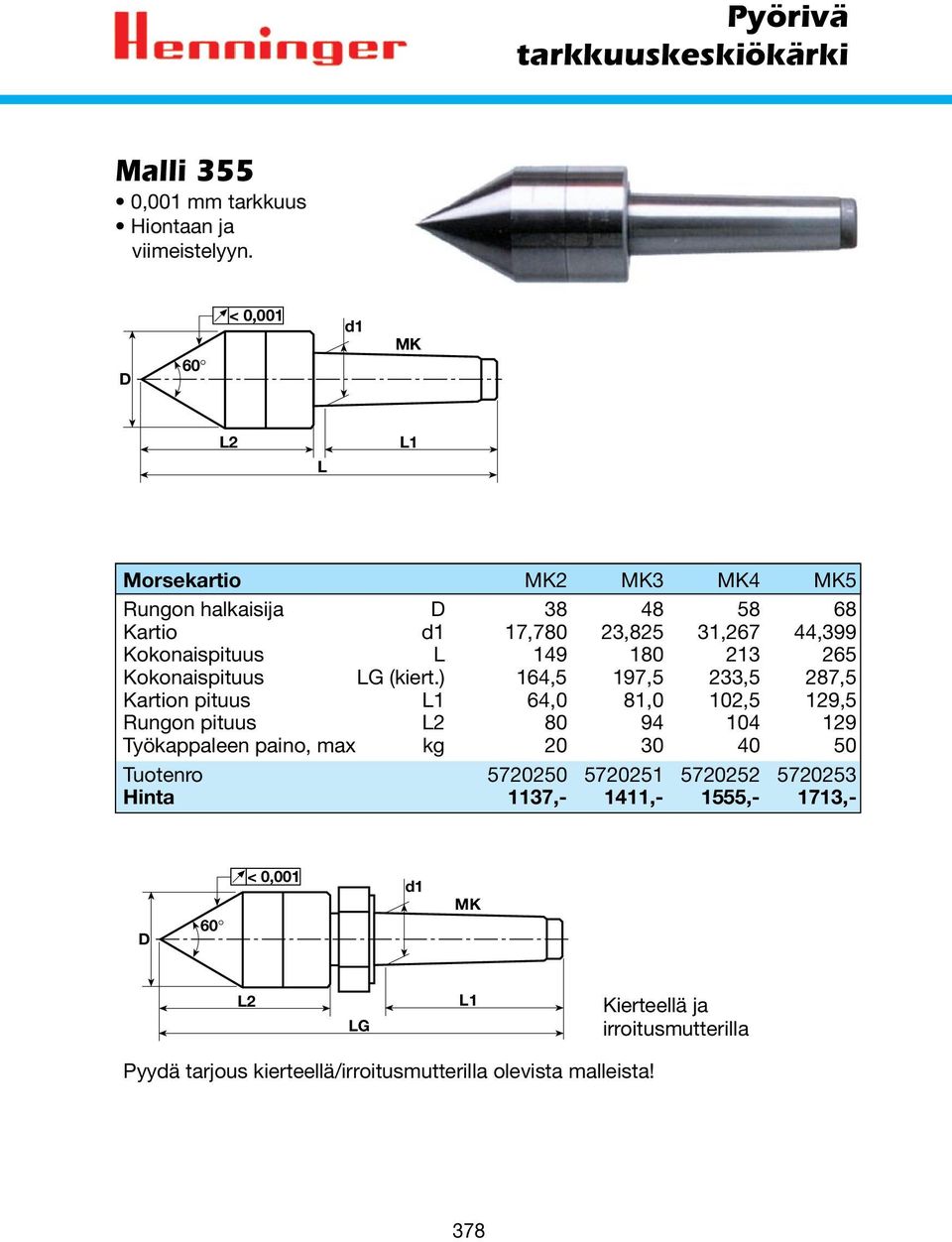

18 Pyörivä tarkkuuskeskiökärki Malli 355 0,001 mm tarkkuus Hiontaan ja viimeistelyyn. D 60 < 0,001 d1 MK L2 L L1 Morsekartio MK2 MK3 MK4 MK5 Rungon halkaisija D Kartio d1 17,780 23,825 31,267 44,399 Kokonaispituus L Kokonaispituus LG (kiert.) 164,5 197,5 233,5 287,5 Kartion pituus L1 64,0 81,0 102,5 129,5 Rungon pituus L Työkappaleen paino, max kg Tuotenro Hinta 1137,- 1411,- 1555,- 1713,- D 60 < 0,001 d1 MK L2 LG L1 Kierteellä ja irroitusmutterilla Pyydä tarjous kierteellä/irroitusmutterilla olevista malleista! 378

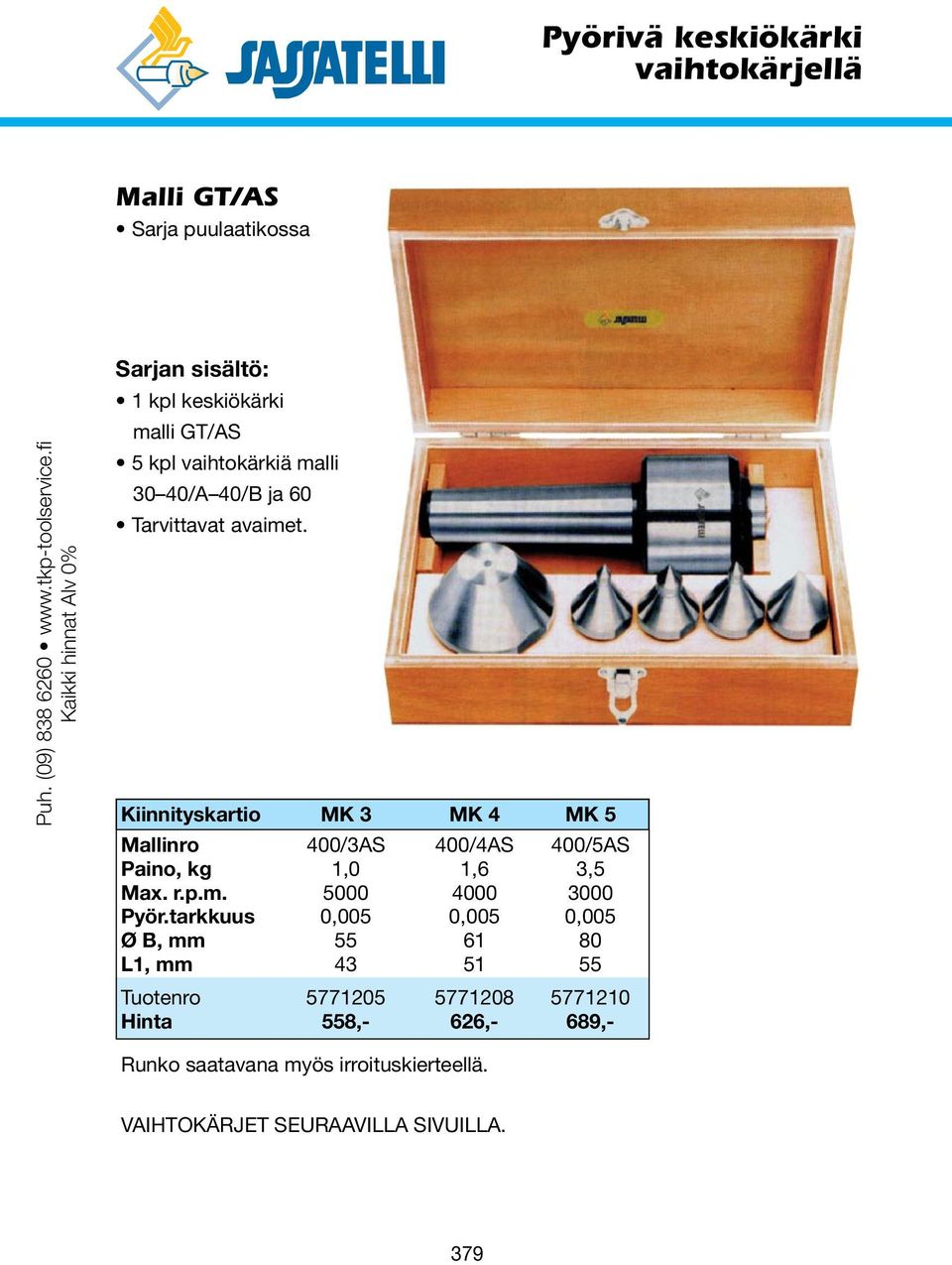

19 Pyörivä keskiökärki vaihtokärjellä Malli GT/AS Sarja puulaatikossa Puh. (09) Kaikki hinnat Alv 0% Sarjan sisältö: 1 kpl keskiökärki malli GT/AS 5 kpl vaihtokärkiä malli 30 40/A 40/B ja 60 Tarvittavat avaimet. Kiinnityskartio MK 3 MK 4 MK 5 Mallinro 400/3AS 400/4AS 400/5AS Paino, kg 1,0 1,6 3,5 Max. r.p.m Pyör.tarkkuus 0,005 0,005 0,005 Ø B, mm L1, mm Tuotenro Hinta 558,- 626,- 689,- Runko saatavana myös irroituskierteellä. VAIHTOKÄRJET SEURAAVILLA SIVUILLA. 379

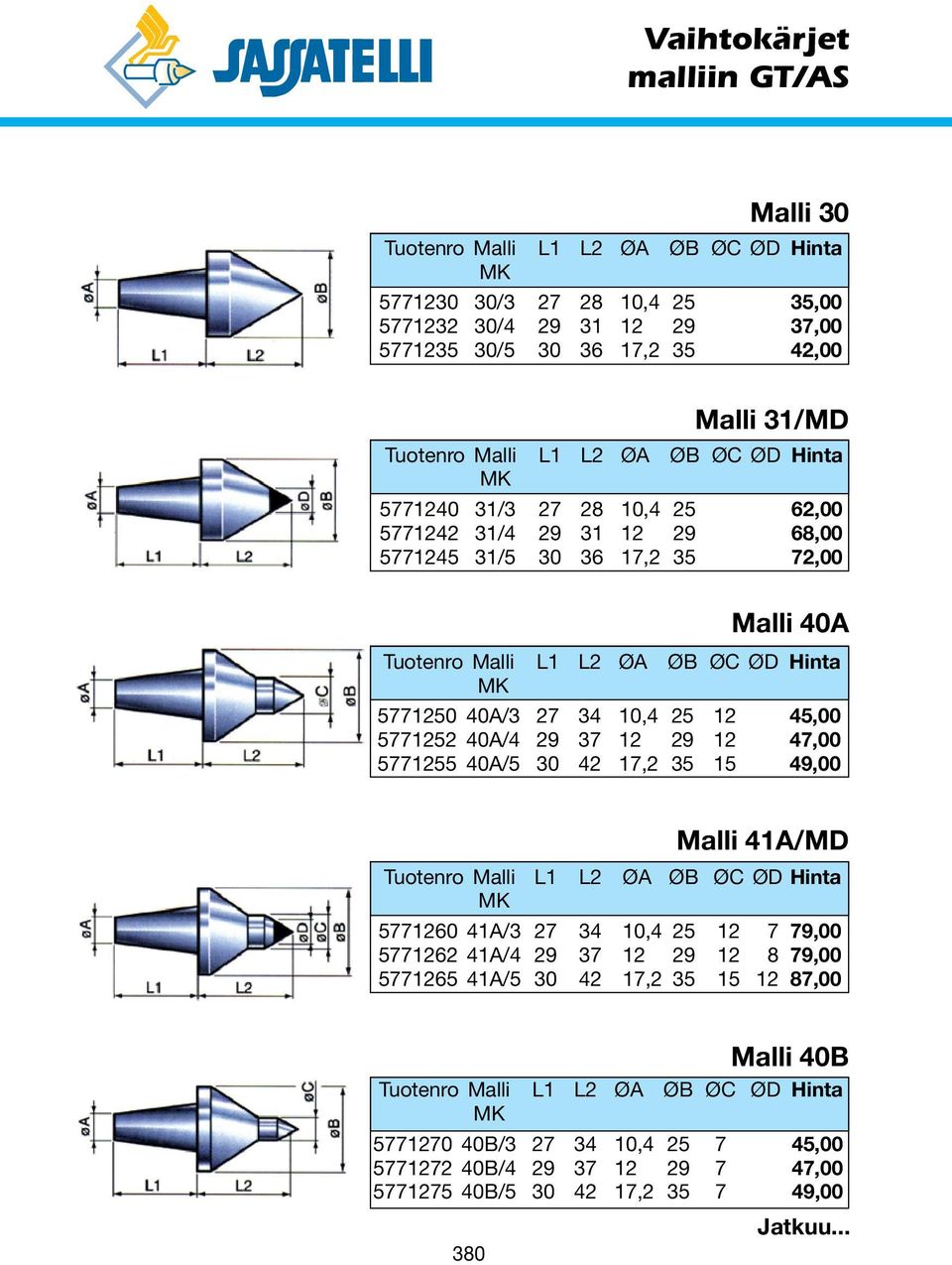

20 Vaihtokärjet malliin GT/AS Tuotenro Malli MK Tuotenro Malli MK Malli 31/MD L1 L2 ØA ØB ØC ØD Hinta / , , / , / , ,00 Tuotenro Malli MK Malli 30 L1 L2 ØA ØB ØC ØD Hinta / , , / , / , ,00 Malli 40A L1 L2 ØA ØB ØC ØD Hinta A/ , , A/ , A/ , ,00 Tuotenro Malli L1 MK Malli 41A/MD L2 ØA ØB ØC ØD Hinta A/ , , A/ , A/ , ,00 Tuotenro Malli MK 380 Malli 40B L1 L2 ØA ØB ØC ØD Hinta B/ , , B/ , B/ , ,00 Jatkuu...
21 Vaihtokärjet malliin GT/AS Tuotenro Malli MK Malli 50 L1 L2 ØA ØB ØC ØD Hinta / , , / , / , ,00 Puh. (09) Kaikki hinnat Alv 0% Tuotenro Malli MK Tuotenro Malli MK Malli 60 L1 L2 ØA ØB ØC ØD Hinta / , , / , / , ,00 Malli 80 L1 L2 ØA ØB ØC ØD Hinta / , , / , / , ,00 Tuotenro Malli MK Malli 100 L1 L2 ØA ØB ØC ØD Hinta / , , / , / , ,00 381
22 Pyörivä keskiökärki Malli 350/350S Tukeva rakenne Aksiaalisesti joustavia malleja saatavissa Metrinen kartio 80, 100 ja 120 myös mahdollinen Kierteitykseen ja kopiosorvaukseen pidennetyllä kopiointikärjellä Erittäin suuri pyörintätarkkuus Malli 350S raskaalle kuormitukselle Tiiviste Rasituksen jakauma Morsekartio MK 4 4S 5 5S 6 6S Työkapp. paino, max dan Aksiaalipuristus, max dan Kierrosluku, max r.p.m Kärjen halkaisija Ø mm Rungon halkaisija Ø mm Pyörintätarkkuus µm Kokonaispituus n. mm Tuotenro Hinta 691,- 804,- 717,- 1013,- 1422,- 3304,- 382
23 Pyörivät putkikärjet Malli 360 (60 ) Raskaaseen käyttöön Läpikarkaistu kärki Tukeva rakenne Vankka laakerointi Puh. (09) Kaikki hinnat Alv 0% Morsekartio MK S 5 5S 6 6S Kapp. paino, max dan Aksiaalipuristus, max dan Kierrosluku, max 1/min Kärjen mitat Ø 15/44 20/54 25/68 30/80 30/80 42/106 42/106 50/136 Pyörintätarkk. µm Tuotenro Hinta 338,- 777,- 921,- 698,- 950,- 1278,- 1422,- 2289,- Malli 375 (75 ) Raskaaseen käyttöön Tarkka ja tukeva malli vaativaan käyttöön Morsekartio MK S 5 5S 6 Kapp. paino, max dan Aksiaalipuristus, max dan Kierrosluku, max 1/min Kärjen mitat Ø 20/60 20/80 35/120 50/170 50/170 75/200 75/200 Pyörintätarkk. µm Tuotenro Hinta 366,- 425,- 849,- 984,- 1367,- 2140,- 2289,- 383
24 Pyörivä keskiökärki vaihtopäällä Malli GT/MTC Vaihdettavalla päällä Ø A L 5 Malli GT 409 GT 410 GT 411 GT 412 Kiinnityskartio Max. r.p.m Pyör.tarkkuus 0,008 0,008 0,008 0,008 Ø A, mm L5, mm Tuotenro Hinta 386,- 422,- 590,- 1103,- Runko saatavana myös irroituskierteellä. Esim. keskiökärki malli GT 411 (MK5) 1000 r.p.m.; aksiaalikuormitus (Fa) = 527 (dan) Aksiaalikuormitus Fa(daN) 2000 työtunnille r.p.m. CM 6 sp CM 6 CM 5 CM 4 CM 3 CM
25 Vaihtopäät malliin GT/MTC Malli GT/MTC Vaihdettavalla päällä 1 30' ø B Puh. (09) Kaikki hinnat Alv 0% ø C M 20 ø A Malli T 420 T 421 T 422 T 423 T 424 Ø A (mm) Ø B (mm) Ø C (mm) LD (mm) Tuotenro Hinta 181,- 286,- 381,- 481,- 639,- Esim. keskiökärki malli GT 411 (MK5) 1000 r.p.m.; aksiaalipuristus (Fr) = 598 (dan) Aksiaalipuristus Fr(daN) 2000 työtunnille r.p.m. CM 6 sp CM 6 CM 5 CM 4 CM 3 CM
26 Pyörivä putkikärki Malli 363 (60 ) / 373 (75 ) Kärkiosa läpikarkaistu Tarkka ja tukeva malli yleiskäyttöön 3-vaiheinen laakerointi MK2 - MK4 4-vaiheinen laakerointi MK5 - MK6 Malli 363 (60 ) Kartio MK2 MK3 MK4 MK5 Kappaleen paino, max DaN Kierrosluku, max 1/min Kärjen mitat Ø 20/60 30/80 35/120 50/170 Pyörintätarkkuus µm Tuotenro Hinta 417,- 590,- 792,- 1080,- Malli 373 (75 ) Kartio MK4 MK5 MK6 Kappaleen paino, max DaN Kierrosluku, max 1/min Kärjen mitat Ø 35/120 50/170 50/200 Pyörintätarkkuus µm Tuotenro Hinta 633,- 792,- 1080,- 386
27 Pyörivä kärki Malli 380 Tarkka ja nopea kiinnitys kappaleista, joissa ei ole keskiökärkeä tai kiinnitys joko muodon tai koon takia ei onnistu vakiokärjillä. Saatavana myös pyörivänä laippa-aihiona lieriökiinnityksellä. L Puh. (09) Kaikki hinnat Alv 0% d1 d2 D b2 L1 b3 b1 Morsekartio MK S 5 5S 6 6S Istukan halkaisija, d1 mm Työkapp. paino, max kg Aksaiaalipuristus, max kg Pyör.tarkk. kark. leuoilla m 0,04 0,05 0,05 0,07 0,07 0,07 0,07 0,10 L 105, , ,5 268,5 282 L ,5 102,5 129,5 129, b3 2,5 3 3,5 3,5 3, ,5 d D 48,5 58, b b , ,5 23, Laippa-aihio ilman istukkaa: Tuotenro Hinnat kysyttäessä! 387
28 Vääntiökärki Malli Ominaisuuksia: 1. Suuri puolipallomuotoinen laakeripinta-ala. Ulkoholkki joustaa. 2. Vaidettava keskiökärki. 3. Vääntiötapit HSS. 4. Vääntiötappi lukittu. 5. Puolipallon muotoinen laakeri varmistaa kiinnipidon vinoonkin pintaan. 6. Irroituskierteellä oleva lukitustappi. 7. Jousivoima vastinlevyyn vääntiöiden vaihdon aikana. 8. Morsekartiovarsi tai sylinterivarsi. 9. Vahva jousipaketti takaa keskiöinnin erikokoisilla keskiörei'illä. 10. Mutteri kärjen joustovoiman säätöön. l1 30 d5 d4 d1 d2 D d Vääntiökärkimalli Sorvausalue Ø Kartiovaihtoehdot MK 1; 2; 3 2; 3; 4; 5 2; 3; 4; 5 4; 5; 6 5; 6 Lieriövarsi mm Kärjen halkaisija d Vääntiöiden halkaisija d2 6 13, Vääntiöiden ulkohalk. D 10 19, Vääntiön halkaisija d Ulkoholkki edestä d Ulkoholkki takaa d ,5 Holkin pituus l Kappalen paino, max dn Keskiön jousivoima dan Katso hintataulukko seuraavalla sivulla. 388
29 Vääntiökärki Malli Puh. (09) Kaikki hinnat Alv 0% Malli Alue MK2 MK3 MK4 MK5 MK6 Lieriö- (mm) varsi Hinta 4806,- 806,- 806,- Tuotenro Hinta 849,- 997,- 993,- 1080,- Tuotenro Hinta 1094,- 1094,- 1135,- 1094,- Tuotenro Hinta 1036,- 993,- 1080,- 1080,- Tuotenro Lieriövarsi malli 300, Ø = 12 mm; mallit , Ø = 35 mm Varaosat *) Runkokärki Vetotapit/srj HUOM! Varakärkiä tilattaessa ilmoita kiinnityskartio. Keskiökärki Malli Ø alue Tuotenro Hinta Tuotenro Kartiot Hinta , *) 158,00 Kaikki , , , , , MK , MK4+5, lieriö 157, MK4 161, MK5+6, lieriö 167, MK4 163, MK ,00 389
30 Sorvin pikavaihtoistukka Malli MULTIFIX Tukeva rakenne. Tarkka ja nopea pitimen asetus ja kiristys. Valintaohje: 1. Selvitä käyttöteho 2. Selvitä mitta "X" 3. Suorita valinta oheisista taulukoista R S Mitta R esikoneistettu Z T Min. mitta "X" vaatii Teränkorkeus D Malli Aa A E B C D1 Vaihtopidin D Teräkorkeus D "X" min (14) (30)
31 Sorvin pikavaihtoistukka Puh. (09) Kaikki hinnat Alv 0% U V h X D Y MULTIFIX RUNKO Aa A E B C D1 Käyttöteho KW 1 2 4, Terävarsi koko D 12 16/20 16/20/25 25/32 32/40/45 40/50/63 Teräkelkan leveys max. Z mm Keskiökorkeus min. X mm Y+D Y+D Y+D Y+D Y+D Y+D Keskiökorkeus max. X mm x+h x+h x+h x+h x+h x+h Korkeussäätö h mm /11/6 20/11 40/35/30 35/30/20 Alustan paksuus Y mm 6 9,5/8,5 8,5/8,5/12 12/13,5 15/15/18 20 Varren paksuus max. D mm 12 16/20 16/20/25 25/32 32/40/45 40/50/63 Leveys V mm /234/242 Korkeus S mm Ulottuma U mm /116/124 Reikä T mm 13 19,5 19,5 31,5 39,5 40 Valintaesimerkki: (käytä apuna edellisen sivun taulukkoa!) Esim. x=45 mm; terävarsi 25 mm; koneen teho 6 kw Valitaan runko B, jolloin korkeussäätöalue on 38 (x min ) 58 (x min +h) Kun koneen mitta x on 45 mm, voidaan runko B säätää aina keskiöön. 391
32 Pikavaihtopidin sorvinterille Tuotenro Runko Hinta A 329, B 469, C 769,- Malli D Tuotenro Pidin D D Ig Hinta AD , AD , AD , AD , BD , BD , BD , BD , CD , CD , CD , CD , CD ,00 D Ig 392
33 Pikavaihtopidin sorvinterille Malli J Tuotenro Pidin J D Ig Hinta AJ , BJ , CJ , CJ ,- J Ig Puh. (09) Kaikki hinnat Alv 0% Malli L Tuotenro Holkki L MK ø Hinta AL 130 MK , AL 230 MK , BL 140 MK , BL 240 MK , BL 340 MK , BL 440 MK , CL 350 MK , CL 450 MK ,00 Malli H Tuotenro Pidin H H Ig Hinta MK ø AH , BH , CH , CH ,- H Ig Malli P Tuotenro Prisma P dmax Ig B Hinta mm mm mm AP , BP , CP , CP ,00 d max. Ig 393
34 Varaosat 1. Päärunko 2. Vannekiristin 3. Korkeuden säätöruuvi (C) 4. Epäkeskotappi 5. Suojalevy 6. Keskitysrengas 7. Kohdistusrengas 8. Rengasjousi 9. Vääntövarsi 10. Tapin 11 jousi 11. Tappi 12. Kannatin (kts. 24/25) 13. Korkeuden säätöruuvi 14. Kiristinmutteri Pidin mallit - A - E - B - C - D1 - D kanttiruuvi HUOM! nro 3 vain malli CH Kiristysavain 17. Kannattimen ruuvi 18. Ohjaintappi 19. Terän kiinnitysruuvi kanttiruuvi kanttiruuvi, AP8 ja BP Kiristysruuvi 23. Kiristysruuvi 24. Matala kannatin, H=42 mm 25. Korkea kannatin, H=50 mm kanttiruuvi, M10x45 (B) kanttiruuvi, M10x52 (B) CD 40150/40170/45170 CH 40160/50160 CJ CD 32150/32170 CJ CFE/CFI/CT/CTN HUOM! 2 kannatinmallia C-pitimeen TÄRKEÄÄ! Varmistaaksesi oikean osan, selvitä pitimen malli! 394
35 Tavallisemmat karapäät Bajonettikiinnitys DIN-kara (55027) Puh. (09) Kaikki hinnat Alv 0% CAMLOCK -kiinnitys D-kara (DIN 55029) Kara d1 d2 d4 d5 Reikiä d9 H8 l1 l2 DIN DIN DIN Kara S-1 S-3 S-5 S-6 S-7 D D D D D D D DIN DIN DIN DIN Läpipulttikiinnitys A-kara (55026) Kara S-1 S-3 S-5 S-6 S-10 S-11 S-12 S-13 A /16 UNC 17 A /16 UNC 19 A /2 UNC 22 A /8 UNC 25 A /4 UNC 32 A /8 UNC 37
36 Itsekeskittävä sorvinistukka 3-leukainen, 2-johteinen Malli CDH DIN 6350 Takalaippakiinnitys Teräsrunkoinen Vakiovvarusteet: Leukasarjat nro 1 nro- 2 Lisävarusteet, katso sivu 391. Leukasarja nro 1 ulkopuoliseen kiinnitykseen A B D R C G E F Leukasarja nro 2 sisäpuoliseen sekä tangon kiinnitykseen Istukka- CDH CDH CDH CDH CDH CDH tyyppi A B 177,22 216,78 251, C D E F G mm 3 x M12 3 x M16 3 x M16 6 x M16 6 x M16 6 x M16 R 77, Paino (kg) Max. rpm Tuotenro Hinnat kysyttäessä! 396
37 Itsekeskittävä sorvinistukka 3-leukainen, 2-johteinen Malli CDH DIN-kara (55027) Bajonettikiinnitys Teräsrunkoinen Varusteet: Leukasarjat nro 1 ja 2 Lisävarusteet: 1 srj. perusleukoja 1 srj. pehmeitä yläpuolisia leukoja Katso sivu 391. Leukasarja nro 1 ulkopuoliseen kiinnitykseen Puh. (09) Kaikki hinnat Alv 0% 7 21/2' R D A B R C E F Leukasarja nro 2 sisäpuoliseen sekä tangon kiinnitykseen Tuotenro Tyyppi / A B C D E F Paino Hinta Karan koko n. kg DIN ,375 15, DIN ,375 15, DIN ,719 17, DIN ,719 17, DIN ,719 17, DIN ,719 17, DIN ,375 15, DIN ,869 19, DIN ,869 19, DIN ,869 19, DIN ,869 19, DIN ,775 20, Hinnat kysyttäessä! 397
38 Itsekeskittävä sorvinistukka 3-leukainen, 2-johteinen Malli CDH D-kara (DIN 55029) Camlock-kiinnitys Teräsrunkoinen Varusteet: Leukasarjat nro 1 ja 2 Lisävarusteet: 1 srj. perusleukoja 1 srj. pehmeitä yläpuolisia leukoja Katso sivu 391. Leukasarja nro 1 ulkopuoliseen kiinnitykseen 7 21/2' A B D C Leukasarja nro 2 sisäpuoliseen sekä tangon kiinnitykseen E F Tuotenro Tyyppi / A B C D E F Paino Hinta Karan koko n. kg D ,375 15, D ,375 15, D ,719 17, D ,719 17, D ,719 17, D ,719 17, D ,869 19, D ,869 19, D ,869 19, D ,869 19, D ,775 20, Hinnat kysyttäessä! 398
39 Itsekeskittävä sorvinistukka 3-leukainen, 2-johteinen Malli CDH A-kara (DIN 55026) Läpipulttikiinnitys Teräsrunkoinen Varusteet: Leukasarjat nro 1 ja 2 Lisävarusteet: 1 srj. perusleukoja 1 srj. pehmeitä yläpuolisia leukoja Katso sivu 391. Leukasarja nro 1 ulkopuoliseen kiinnitykseen Puh. (09) Kaikki hinnat Alv 0% 7 21/2' A B D C E F Leukasarja nro 2 sisäpuoliseen sekä tangon kiinnitykseen Tuotenro Tyyppi / A B C D E F Paino Hinta Karan koko n. kg A ,375 15, A ,375 15, A ,719 17, A ,719 17, A ,719 17, A ,719 17, A ,869 19, A ,869 19, A ,869 19, A ,869 19, Hinnat kysyttäessä! 399
40 Varaosat Itsekeskittävä sorvinistukka 3-leukainen, 2-johteinen Varaosat sarjalle CDH Kierukkahammaspyörä Kartiohammaspyörä Leukasarja nro 1/J1 sisäp. porrastus Leukasarja nro 2/J2 ulkop. porrastus Leukasarja nro 4/SJ4 Pehmeät 1-os. leuat Perusleuat MJ Karkaistut yläp. leuat HTJ Pehmeät yläp. leuat SBTJ Tuoteryhmä nro Ø Kierukkapyörä Hammaspyörä Leuka srj. nro 1 J1 Leuka srj. nro 2 J2- Pehm. leuat nro 4 SJ4- Perusleuat MJ- Kark. yläp.leuat HTJ- Pehm. yläp.leuat SBTJ Hinnat kysyttäessä! Tilausesimerkki: J istukan valmistusnumero = leukasarja ulkopuolisella porrastuksella, halkaisija 305/3-leukaistukkaan. Valmistusnumero annettava. 400
41 Sorvin-istukka, 4-leukaiset, erillisäädöllä Malli BG Valurauta Käännettävä erillissäätöinen leukasarja Kiinnityslaippa tilattava erikseen. Puh. (09) Kaikki hinnat Alv 0% G R C ØB ØA ØD Mitat BG BG BG mm A B 251,37 251,37 251,37 C D E F G 4xM20 4xM20 4xM20 R Kg Max rpm Tuotenro E F Hinnat kysyttäessä! DIN-kara A-kara D-kara Kysy karakohtainen tarjous! 401
42 Sorvin-istukat, 4-leukaiset, erillissäädöllä Malli BS Teräsrunko Perusleuat ja käännettävät yläpuolen leuat Kiinnityslaippa tilattava erikseen. ØD E F G R C ØB ØA Mitat BS BS BS BS BS mm A B ,37 251,37 251,37 C D E F G 4xM16 4xM16 4xM20 4xM20 4xM20 R Kg Max rpm Tuotenro Hinnat kysyttäessä! DIN-kara A-kara D-kara Kysy karakohtainen tarjous! 402
43 Sorvin-istukat, 4-leukaiset, erillissäädöllä Malli BSX Vahva teräsrunko Erikoisleveät perus- ja käännettävät yläleuat. ØD E F Puh. (09) Kaikki hinnat Alv 0% G R C ØB ØA Mitat BSX BSX BSX mm A B 251,37 251,37 251,37 C D E F G 4xM20 4xM20 4xM20 R Tuotenro Tätä istukkamallia on saatavana suoralla karakiinnityksellä, alkaen 8" ja suuremmat. Hinnat kysyttäessä! Varaosat Ruuvi Ruuvituki Perusleuka Kova käännettävä yläleuka Pyydä tarjous! 403
44 Itsekeskittävä sorvinistukka, 3-leukainen Sarja 2000 DIN 6350 Takalaippakiinnitys Teräsrunkoinen Vakiovarusteet: Leukasarjat no 1 ja 2 Lisävarusteet: Katso s. 383 G E A R B D C Leukasarja 2 Sisäpuoliseen sekä tangon kiinnitykseen Leukasarja no 1 Ulkopuoliseen kiinnitykseen F Istukka tyyppi 2004PB 2005PB 2006PB 2008PB 2010PB 2012PB 2015PB A B C D E F G 3xM8 3xM8 6xM10 6xM10 6xM12 6xM16 6xM16 H J Paino kg 3 5 9,5 16, Max. r.p.m Tuotenro Hinta 525,- 564,- 638,- 762,- 1052,- 1611,- 2985,- 404
45 Itsekeskittävä sorvinistukka, 3-leukainen Sarja 2000 DIN-kara (DIN 55027) Bajonettikiinnitys Teräsrunkoinen Vakiovarusteet: Leukasarjat nro 1 ja 2 Lisävarusteet: Katso s Puh. (09) Kaikki hinnat Alv 0% DIN Leukasarja 2 Sisäpuoliseen sekä tangon kiinnitykseen Leukasarja no 1 Ulkopuoliseen kiinnitykseen Malli/ Istukan Poraus Paino Tuotenro karankoko halk. ø mm ø mm n. kg Hinta DIN ,5 1018, DIN ,5 1018, DIN ,5 944, DIN ,5 1199, DIN ,5 1199, DIN , DIN , DIN , DIN , DIN , DIN , DIN ,- 405
46 Itsekeskittävä sorvinistukka, 3-leukainen Sarja 2000 D-kara (DIN 55029) Camlock-kiinnitys Teräsrunkoinen Vakiovarusteet: Leukasarjat no 1 ja 2 Lisävarusteet: Katso s D Leukasarja nro 2 Sisäpuoliseen sekä tangon kiinnitykseen Leukasarja nro 1 Ulkopuoliseen kiinnitykseen Malli/ Istukan Poraus Paino Tuotenro karankoko halk. ø mm ø mm n. kg Hinta D , D ,5 773, D ,5 883, D ,5 1056, D ,5 1056, D , D , D , D , D , D , D ,- 406
47 Itsekeskittävä sorvinistukka, 3-leukainen Sarja 2000 A-kara (DIN 55026) Läpipulttikiinnitys Teräsrunkoinen Vakiovarusteet: Leukasarjat no 1 ja 2 Lisävarusteet: Katso s Puh. (09) Kaikki hinnat Alv 0% A Leukasarja 2 Sisäpuoliseen sekä tangon kiinnitykseen Leukasarja no 1 Ulkopuoliseen kiinnitykseen Malli/ Istukan Poraus Paino Tuotenro karankoko halk. ø mm ø mm n. kg Hinta A ,5 1219, A ,5 1221, A , A , A , A , A ,- 407
48 Varaosat Itsekeskittävä sorvinistukka, 3-leukainen Kierukkahammaspyörä Kartiohammaspyörä Leukasarja nro 1/J1 Leukasarja nro 2/J2 sisäp. porrastus ulkop. porrastus Leukasarja nro 4/SJ4 Pehmeät 1-os. leuat Perusleuat MJ Karkaistut yläp. leuat HTJ Pehmeät yläp. leuat SBTJ Tuoteryhmä nro Istukka Halk. Leuka Leuka Perus- Kark. Pehm. Pehm. Hammas- Kartiotyyppi srj. no 1 srj. no 2 leuat yläp.leuat leuat no 4 yläp.leuat pyörä pyörä J1- J2- MJ- HTJ- SJ4- SBTJ Hinta 133,- 133,- 87,10 127,- 52, Hinta 155,- 155,- 140,- 178,- 94,10 81,90 205,- 58, Hinta 160,- 160,- 157,- 215,- 108,- 81,90 270,- 65, Hinta 174,- 174,- 182,- 252,- 125,- 101,50 334,- 65, Hinta 217,- 217,- 217,- 296,- 157,- 125,- 408,- 78, Hinta 347,- 347,- 326,- 363,- 252,- 172,- 445,- 87, Hinta 481,- 481,- 412,- 521,- 289,- 254,- 612,- 92,30 408
49 Itsekeskittävä sorvinistukka, 4-leukainen Malli K 3400 DIN 6350 Takalaippakiinnitys Valurautainen Vakiovarusteet: Perusleukasarja, karkaistut yläleuat Lisävarusteet: Katso s Puh. (09) Kaikki hinnat Alv 0% A R B G D C E F Istukkatyyppi K3406 K3408 K3410 K3412 KL3415 K3420 A B/H C D E F ,5 171,5 202 G 3xM8 6xM10 3xM12 3xM16 3xM16 6xM16 R ,5 Paino, kg Tuotenro Hinta 358,- 380,- 520,- 852,- 1390,- 2716,- 409
50 Varaosat Malli K 3400 Itsekeskittävä sorvinistukka, 4-leukainen KSC Kierukkahammaspyörä KP Kartiohammaspyörä KMJ Perusleuka KHTJ Kova yläleuka SBTJ Pehmeä leuka Istukkamalli K3406 K3408 K3410 K3412 K3415 K3420 KSC Tuotenro Hinta 153,- 185,- 282,- 307,- 420,- 697,- KP Tuotenro Hinta 53,30 59,80 65,- 76,70 94,90 - KMJ Tuotenro Hinta pyydettäessä KHTJ Tuotenro Hinta pyydettäessä SBTJ / Tuotenro Hinta 109,- 135,- 166,- 229,- 338,- 447,- 410
51 Sorvinistukat, 4-leukaiset Erillissäädöllä Malli K1400 Takalaippakiinnitys Valurautarunkoinen 1-osaiset käännettävät ja erikseen säädettävät karkaistut leuat DIN 6350 Puh. (09) Kaikki hinnat Alv 0% G R C ØB ØA ØD E F Istukka K1405 K1406 K1408 K1410 K1412 K1415 K1420 H1425 ØA ØB H C 4, ØD E F G 4xM8 4xM10 4xM10 4xM12 4xM16 4xM16 4xM20 4xM20 R 54 47, ,5 92, Tuotenro Hinta 319,- 330,- 411,- 478,- 609,- 863,- 901,- 2191,- Kiristysalue ØD ØE ØA Istukka Istukka K1405 K1406 K1408 K1410 ØA min ØA max ØD ØC K1405 K1406 K1408 K1410 ØA min ØA max ØD ØC
52 Istukan avaimet Kiristysavaimet 4-kulma-avaimet Urospuoli (mm) Tuotenro Koko Hinta , , , , , , , , , , , , ,10 Naaraspuoli (mm) Tuotenro Koko Hinta , , , , , , , , , , ,30 Turva-avaimet Jousitettu ulkoholkki estää avaimen unohtumisen istukkaan. Urospuoli (mm) Tuotenro Koko Hinta , , , , , , , , , , , ,50 412
53 Kiinnitysistukka Malli NBK Erikoismatala >> enemmän työtilaa Teräsrunko Kiinteä kiinnityslaippa Kiristys 30 kulmassa Puh. (09) Kaikki hinnat Alv 0% Malli NBK-6 NBK-8 NBK-10 NBK-12 A1 mm A2 mm B1 mm B2 mm C mm D mm E mm G mm 3 x M10 3 x M10 3 x M12 3 x M12 H mm K mm 40 31, M mm Paino kg 12 19,5 29,5 47 Tuotenro Hinta 819,- 968,- 1322,- 1919,- 413
54 SMV-Autoblok Voitelurasva K05 Erikoisrasva sorvin manuaalija voimaistukoille. Erittäin hyvä tarttuvuus Korkea jäähdytysnesteiden sietokyky Suuri kuormitusten sietokyky Erittäin matala kitkakerroin Mahdollistaa suuren kiinnitysvoiman Estää hankausjälkien ruostumisen. K05 Patruuna Sisältö 500 g DIN 1283 Tuotenro Hinta 63,10 K05 Purkki Sisältö 1 kg DIN 1283 Tuotenro Hinta 116,- K05 rasvaprässi Tuotenro Hinta 97,10 sisältää: - 1 kpl jatko ohennetulla kärjellä - 1 kpl joustava jatko 414
55 VDI-teränpitimet Säteittäinen pidin Nestesyötöllä Oikeakätinen Puh. (09) Kaikki hinnat Alv 0% Pidin B1 Tuotenro Malli d1 h1 a1 a Hinta B1-30 x 20 x , B1-40 x 25 x , B1-50 x 32 x , B1-60 x 32 x ,00 Vasenkätinen Pidin B2 Tuotenro Malli d1 h1 a1 a Hinta B2-30 x 20 x , B2-40 x 25 x , B2-50 x 32 x , B2-60 x 32 x ,00 Muita varsikokoja saatavana tehdastoimituksena. 415
56 VDI-teränpitimet Säteittäinen pidin Nestesyötöllä Oikeakätinen Pidin B3 Tuotenro Malli d1 h1 a1 a Hinta B3-30 x 20 x , B3-40 x 25 x , B3-50 x 32 x , B3-60 x 32 x ,00 Vasenkätinen Pidin B4 Tuotenro Malli d1 h1 a1 a Hinta B4-30 x 20 x , B4-40 x 25 x , B4-50 x 32 x , B4-60 x 32 x ,00 Muita varsikokoja saatavana tehdastoimituksena. 416
57 VDI-teränpitimet Aksiaalipidin Nestesyöttöllä Oikeakätinen Puh. (09) Kaikki hinnat Alv 0% Pidin C1 Tuotenro Malli d1 h1 a1 a2 b Hinta C1-30 x , C1-40 x , , C1-50 x , C1-60 x ,00 Vasenkätinen Pidin C2 Tuotenro Malli d1 h1 a1 a2 b Hinta C2-30 x , C2-40 x ,5 47, , C2-50 x , , C2-60 x ,00 Muita varsikokoja saatavana tehdastoimituksena. 417
58 VDI-teränpitimet Aksiaalipidin Nestesyötöllä Oikeakätinen Pidin C3 Tuotenro Malli d1 h1 a1 a2 b Hinta C3-30 x , C3-40 x ,5 47, , C3-50 x , , C3-60 x ,5 32, ,- Vasenkätinen Pidin C4 Tuotenro Malli d1 h1 a1 a2 b Hinta C4-30 x , C4-40 x ,5 47, , C4-50 x , ,- Muita varsikokoja saatavana tehdastoimituksena. 418
59 VDI-teränpidin U-porapidin Sisäpuolinen nesteen syöttö Puh. (09) Kaikki hinnat Alv 0% b2 = reiän syvyys Pidin E1 Tuotenro Malli d1 d2 d6 b b2 Hinta E1-30 x , E1-30 x , E1-30 x , E1-30 x , E1-30 x , E1-40 x , E1-40 x , E1-40 x , E1-40 x , E1-50 x , E1-50 x , E1-50 x , E1-50 x , E1-50 x , E1-50 x ,50 Muita varsikokoja saatavana tehdastoimituksena. 419
60 VDI-teränpidin Poratangolle Sisäpuolinen ja ulkopuolinen nesteen syöttö b2 = reiän syvyys Pidin E2 Tuotenro Malli d1 d2 d6 b b2 Hinta E2-30 x , E2-30 x , E2-30 x , E2-30 x , E2-30 x , E2-30 x , E2-30 x , E2-40 x , E2-40 x , E2-40 x , E2-40 x , E2-40 x , E2-40 x , E2-50 x , E2-50 x , E2-50 x , E2-50 x , E2-50 x , E2-50 x ,00 Muita varsikokoja saatavana tehdastoimituksena. 420
61 VDI-teränpitimet Kiristysholkki-pidin Sisäpuolinen nesteen syöttö Puh. (09) Kaikki hinnat Alv 0% Pidin E4, DIN6499 holkille (ER) Tuotenro Malli d E4-30 x 25 Alue d2 d8 max l3 Hinta 125, E4-30 x , E4-30 x , E4-40 x , E4-40 x , E4-40 x , E4-50 x ,- Muita varsikokoja saatavana tehdastoimituksena. 421
62 Tarkkuusporaistukka Itsekiristävä + avainlukitus DIN VDI 3425/2 Tuotenro Ø D1 mm Malli Ød mm Tilausnro A mm min max ØD mm Hinta NPU08-VDI , NPU13-VDI , NPU13-VDI , NPU16-VDI , NPU16-VDI ,- 422
63 VDI-teränpitimet MK-pidin Pidin F Morsekartiopidin Puh. (09) Kaikki hinnat Alv 0% Tuotenro Malli d1 MK l1 l2 Hinta F30-MK-DK , F30-MK-DK , F30-MK-DK , F40-MK-DK , F40-MK-DK , F40-MK-DK , F50-MK-DK , F50-MK-DK , F50-MK-DK ,00 Muita varsikokoja saatavana tehdastoimituksena. D E MK H L Väliholkit Lieriö / Morsekartio Tuotenro D Mk L H E Hinta , , , , , , , , , , , , ,00 423
64 Vähennysholkit Lieriö / Lieriö Malli 1 Malli 2 d D L Tuotenro D d L Malli Hinta , , , , , , , , , , , , , , , , ,20 Tuotenro D d L Malli Hinta , , , , , , , , , , , , , , , , , , , ,10 424
65 CNC-revolverisorvinpitimet Pyörivät työkalut Erittäin runsas valikoima erilaisia sorvinpitimiä pyöriville työkaluille. Joitakin esimerkkejä: MAZAK NAKAMURA Puh. (09) Kaikki hinnat Alv 0% MORI SEIKI Pyydä konekohtainen tarjous! 425
66 Pehmeät leuat sorvin istukoihin Olakeohjauksella! BERG, FORKARDT, RÖHM, SMW, AUTOBLOK, KITAGAWA, SHUNK Tuotenro Malli Ø A B C D E F øg H Hinta /F , /F , /F , /F , /F , /F , /F ,00 BERGMANS, AUTOBLOK, RÖHM, SCA Tuotenro Malli Ø A B C D E F øg Hinta /R ,96 9, , /R ,96 12, , /R ,96 12,67 38,1 9 15, /R ,96 12,67 38, , /R ,96 12,67 44, , /R ,96 12,67 44, , /R ,72 19,02 53, , /R ,72 19,02 63, , /R ,72 19,02 63, , /R ,72 19,02 76, , /R ,72 19,02 76, , /R ,72 19,02 76, , Hinta/kpl.
67 Pehmeät leuat sorvin istukoihin Olakeohjauksella! Puh. (09) Kaikki hinnat Alv 0% SMW-AUTOBLOK, BERG, FORKARDT, RÖHM, SCHUNK Tuotenro Malli Ø A B1 C D E F G H Hinta /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F , /F ,00 Hinta / kpl 427
68 Pehmeät leuat sorvin istukoihin Materiaali Fe37 Metrinen 60 hammastus! P = 1,5 x 60 Muoto I Muoto II KITAGAWA, HOWA, SMW, AUTOBLOK, SCHUNK Tuotenro Malli Ø Muoto A B C D E F H M Hinta HKM I , HKM II , HKM II , HKM I , HKM I , HKM II , HKM II , HKM I , HKM I , HKM II , HKM II , HKM II , HKM II , HKM I , HKM I , HKM 21.01L I , HKM I , HKM I , HKM I , HKM I , HKM I , HKM I , HKM I , HKM I , * HKM 25.01c I , HKM I , HKM 25.01L I , HKM I , HKM I , HKM I ,70 428
