Syncrolize. Mikrokompensoitu kierteitysistukka synkronoituun kierteitykseen

Transkriptio

1 Mikrokompensoitu kierteitysistukka synkronoituun kierteitykseen

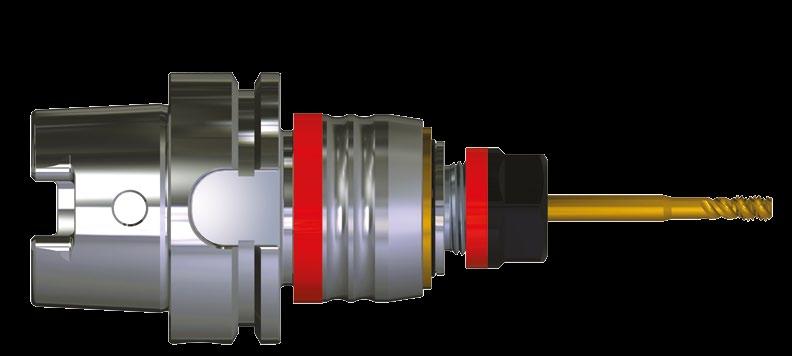

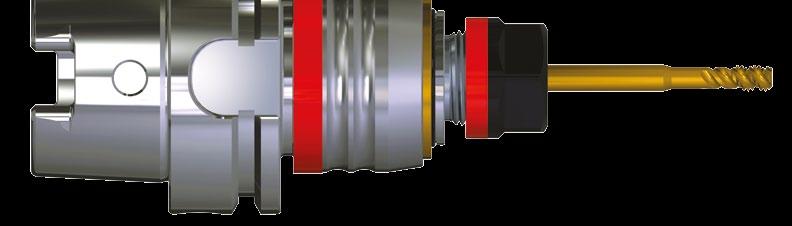

2 Miksi valita synkronoitu mikrokompensaatio? Miksi valita? Täydellinen keskittävyys on S.C.M.:n patentoima uuden sukupolven kierteitysistukka. Sen työstövoimien mikrokompensaatio, Tarkkuus S.C.M. työkalujen korkea tarkkuus mahdollistaa istukan ja tapinpitimen täydellisen istuvuuden. tukevuus ja korkea tarkkuus lisäävät kierteityksen tuottavuutta merkittävästi, pidentävät kierretappien kestoa ja parantavat kierteiden laatua. Monipuolisuus S.C.M. tapinpitimiä on saatavana kahta eri pituutta ja myös modulaarisella rakenteella. Näin voit parhaiten valita Matalammat aksiaaliset ja säteittäiset voimat Nopea vaihto Modulaarisuus sopivan pituuden. kierteitysistukat vaimentavat tehokkaasti kierretappiin kohdistuvia voimia pyörimissuunnan vaihtuessa. Korkeampi tarkkuus ja työkalun käyttöikä Vaihtoehdot S.C.M.:n mikrokompensaatioteknologia minimoi kierretapin vaurioita pidentäen käyttöikää ja parantaen kierteen laatua. Kustannussäästö Monipuolisuus Vakiopidin Nopeus Saatavilla myös pidennetty SLIM-malli Aksiaalisen voiman mittaus Vertailussa aksiaalinen voima synkronoidussa kierteityksessä Fz[N] Fz[N] Kaaviosta on nähtävissä, kuinka S.C.M. vaimentaa tehokkaimmin aksiaalista voimaa ja näin takaa työkalulle parhaan käyttöiän. Modulaarinen tapinpidin Temps [s] S.C.M. Holkki-istukka Kilpailijan synkronoitu istukka Työkalun käyttöiän esimerkki Materiaali Työstökone Kierretappi Työn suunta Kierteiden määrä esimerkki = S.C.M. tehtyjen kierteiden määrä AISI 304-1,3401 Valssattu teräs (150 x 100 x 15 mm) Mori Seiki SH403 UFS K82M6X TXC LA030310F (Vt=12m/min Av=1 mm/rev prof=12 mm) Vaakasuora = holkki-istukalla tehtyjen kierteiden määrä

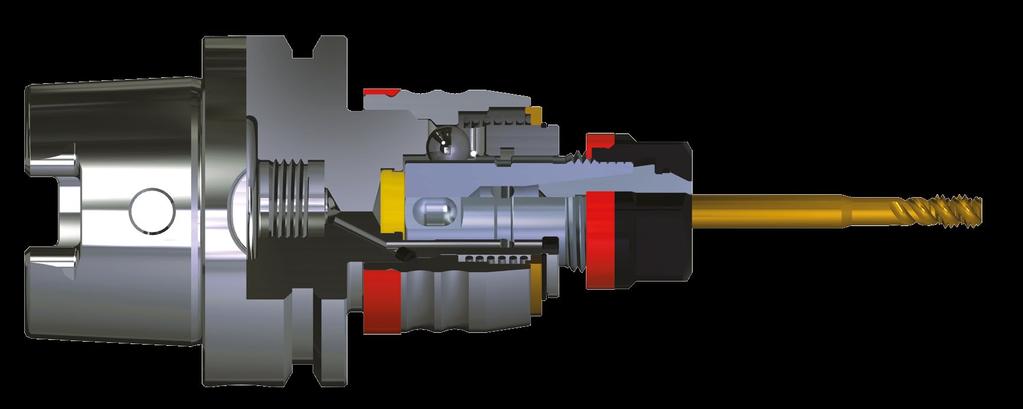

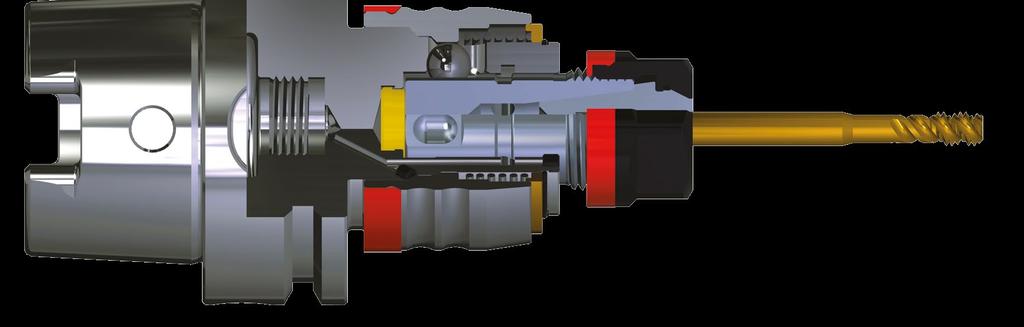

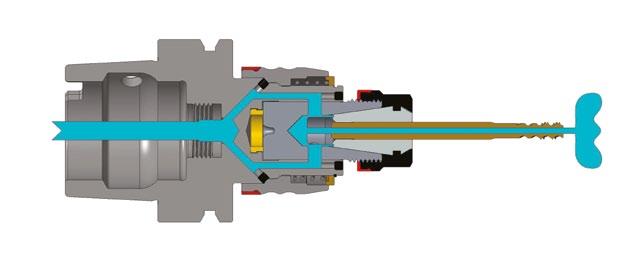

3 Miksi valita synkronoitu mikrokompensaatio? Nopea työkalunvaihto Vaihda vain tapinpidin älä koko istukkaa. Kun kierretappia on käytetty, riittää pelkän tapinpitimen vaihto. Nopeus ja säästö Pikavaihtopidin-teknologia minimoi työkalun vaihtoon kuluvan ajan vapauttaen aikaa koneistukseen tuoden selkeää säästöä. Mikrokompensaatio istukoissa työstövoimat minimoidaan ainutlaatuisella mikrokompensaatiojousen ja kumirenkaan yhteisvaikutuksella. Näin saavutetaan paras toistotarkkuus ja luotettavuus. Eriytetty kompensaatio sisään/ulos -suuntiin. Jousto on suurempi ulospäin ja näin pyörimissuuntaa vaihdettaessa kierretappiin kohdistuvat voimat vaimentuvat tehokkaasti. Pienemmällä sisäänpäin kompensaatiolla varmistetaan täsmällinen kierteen syvyys. ER-tapinpidin Jatkot Peruspidin Jousi Jousi vaimentaa tehokkaasti pyörimissuunnan vaihtuessa kierretappiin kohdistuvat voimat. Teräksinen jousi varmistaa pitkän käyttöiän ja joustoliikkeen toistotarkkuuden. Jäähdytysneste Jäähdytysnesteen kulku työkalun läpi on taattu 50 bar asti. Kumirengas Kumirengas vaimentaa kierteen alussa työkaluun kohdistuvat voimat varmistaen kuitenkin täsmällisen kierteen syvyyden.

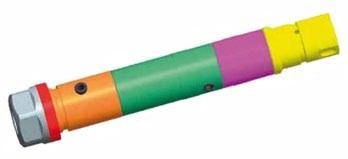

4 kierteitysistukat HSK DIN A+C Tilaustuote* H40A HSK-40A M3-M ER Pyydä Tilaustuote* H50A HSK-50A M3-M ER Pyydä H63A HSK-63A M3-M ER , H100A HSK-100A M3-M ER ,00 Tilaustuote* H40A HSK-40A M6-M ER Pyydä Tilaustuote* H50A HSK-50A M6-M ER Pyydä H63A HSK-63A M6-M ER , H100A HSK-100A M6-M ER , H63A HSK-63A M14-M ER , H100A HSK-100A M14-M ER ,00 * Hinta ja toimitusaika kysyttäessä ISO DIN AD A 40 M3-M ER , A 50 M3-M ER , A 40 M6-M ER , A 50 M6-M ER ,00 Saatavilla myös B-mallit Modulaariset tapinpitimet Tapinpidin läpijäähdytetyille kierretapeille. Käytetään yhdessä tiivistyrenkaiden kanssa. Tuotenumero Malli Alue Holkki d D L L1 Hinta /ER16L M3-M12 ER , /ER25L M6-M20 ER , /ER40L M14-M33 ER ,00 Tiivistysrenkaat valitaan kierretapin varren mukaan. Ilmoita tilatessa D ja d. Malli D mm L mm d mm Alue ER Hinta Da , , Da , , Da , ,00 Tarvitessasi pidempää ulottuvuutta voit kasata pidemmän tapinpitimen. Valitse istukkaasi sopiva peruspidin, ER-tapinpidin ja niiden väliin haluamasi pituinen jatko tai useampi. MAS 403 BT BT 40 M3-M ER , BT 50 M3-M ER , BT 40 M6-M ER , BT 50 M6-M ER ,00 Saatavilla myös B-mallit DIN 1835 B+E D25 25 M3-M ER , D25 25 M6-M ER , D40 40 M14-M ER ,00 Peruspidin Tuotenumero Malli d D L Istukalle Hinta MOD , MOD , MOD ,00 ER-tapinpidin Tuotenumero Malli Holkki Varren halkaisija d D L Istukalle Hinta /ER16 ER , /ER25 ER , /ER40 ER ,00 tapinpitimet Vakiopidin Tuotenumero Malli Alue Holkki Varren halkaisija d D L L1 Hinta ER16 M3-M12 ER , ER25 M6-M20 ER , ER40 M14-M33 ER ,00 Läpijäähdytetyille kierretapeille käytä tiivistettyä ER-holkkia Jatko Tuotenumero Malli D L Istukalle Hinta / , / , / , / , / , / ,00 Asetusteline Kierretapin vaihto on helppoa, kun käytät Syncolize telinettä Tuotenumero Malli d Tapinpitimelle Hinta ER16 102, ER25 106, ER40 153,00
