SUOMI. HT-SL70 ja HT-SL75 Sound Bar -kotiteatterijärjestelmä, jossa on Sound Bar- ja Subwoofer-kaiuttimet.

Transkriptio

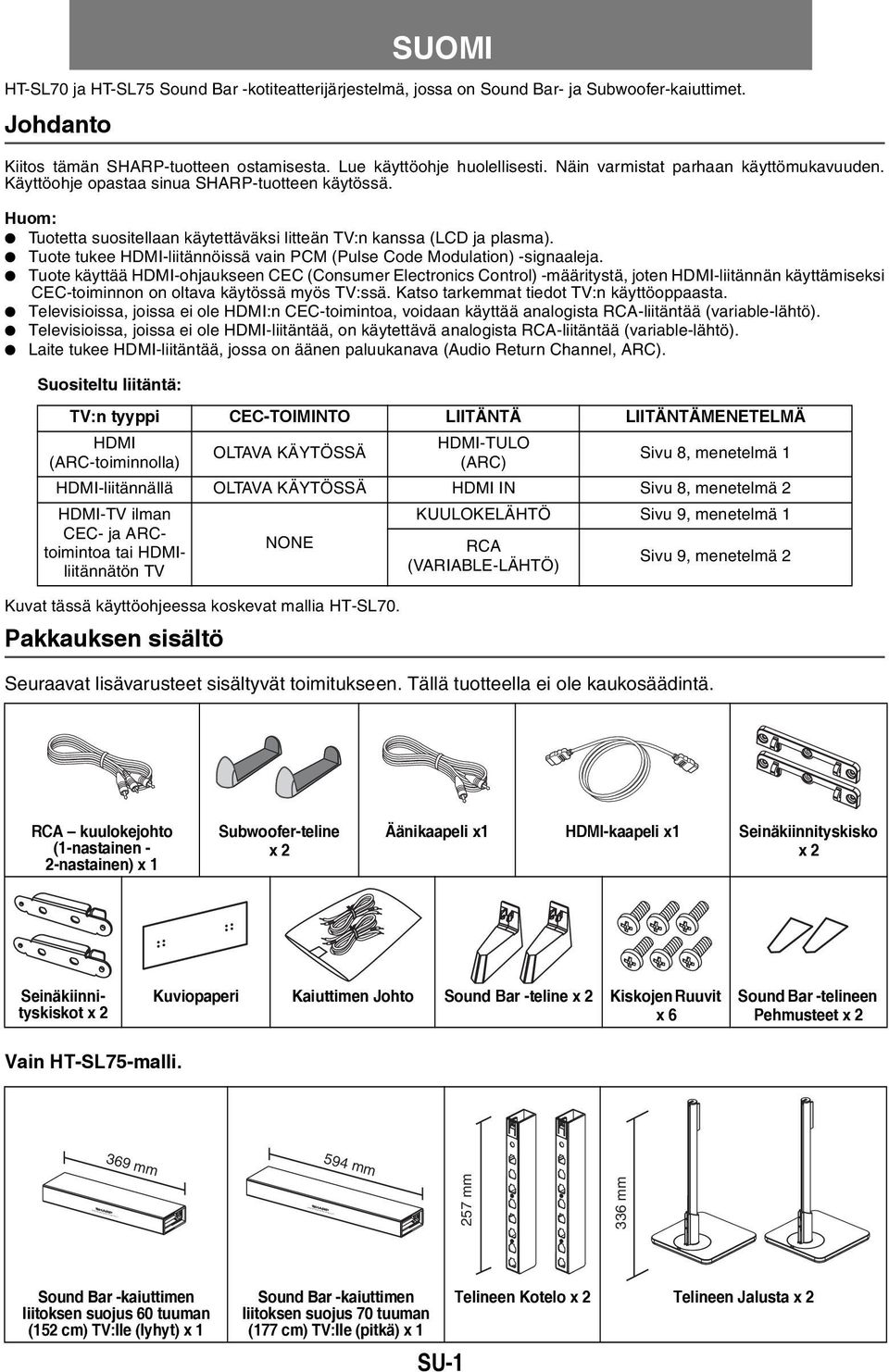

1 ja HT-SL75 Sound Bar -kotiteatterijärjestelmä, jossa on Sound Bar- ja -kaiuttimet. Johdanto Kiitos tämän SHARP-tuotteen ostamisesta. Lue käyttöohje huolellisesti. Näin varmistat parhaan käyttömukavuuden. Käyttöohje opastaa sinua SHARP-tuotteen käytössä. Tuotetta suositellaan käytettäväksi litteän :n kanssa (LCD ja plasma). Tuote tukee HDMI-liitännöissä vain PCM (Pulse Code Modulation) -signaaleja. Tuote käyttää HDMI-ohjaukseen CEC (Consumer Electronics Control) -määritystä, joten HDMI-liitännän käyttämiseksi CEC-toiminnon on oltava käytössä myös :ssä. Katso tarkemmat tiedot :n käyttöoppaasta. Televisioissa, joissa ei ole HDMI:n CEC-toimintoa, voidaan käyttää analogista RCA-liitäntää (variable-lähtö). Televisioissa, joissa ei ole HDMI-liitäntää, on käytettävä analogista RCA-liitäntää (variable-lähtö). Laite tukee HDMI-liitäntää, jossa on äänen paluukanava (Audio Return Channel, ARC). Suositeltu liitäntä: :n tyyppi CEC-TOIMINTO LIITÄNTÄ LIITÄNTÄMENETELMÄ HDMI (ARC-toiminnolla) Kuvat tässä käyttöohjeessa koskevat mallia. Pakkauksen sisältö OLTAVA KÄYTÖSSÄ HDMI-TULO (ARC) Seuraavat lisävarusteet sisältyvät toimitukseen. Tällä tuotteella ei ole kaukosäädintä. Sivu 8, menetelmä 1 HDMI-liitännällä OLTAVA KÄYTÖSSÄ HDMI IN Sivu 8, menetelmä 2 HDMI- ilman CEC- ja ARCtoimintoa tai HDMIliitännätön NONE SUOMI KUULOKELÄHTÖ Sivu 9, menetelmä 1 RCA (VARIABLE-LÄHTÖ) Sivu 9, menetelmä 2 RCA kuulokejohto (1-nastainen - 2-nastainen) x 1 -teline x 2 Äänikaapeli x1 HDMI-kaapeli x1 Seinäkiinnityskisko x 2 Seinäkiinnityskiskot x 2 Kuviopaperi Kaiuttimen Johto Sound Bar -teline x 2 Kiskojen Ruuvit x 6 Sound Bar -telineen Pehmusteet x 2 Vain HT-SL75-malli. 369 mm 594 mm SOUND BAR HOME THEATER SYSTEM HT-SL75 SOUND BAR HOME THEATER SYSTEM HT-SL mm 336 mm Sound Bar -kaiuttimen liitoksen suojus 60 tuuman (152 cm) :lle (lyhyt) x 1 Sound Bar -kaiuttimen liitoksen suojus 70 tuuman (177 cm) :lle (pitkä) x 1 SU-1 Telineen Kotelo x 2 Telineen Jalusta x 2

2 ACTIVE SUBWOOFER SYSTEM Pakkauksen sisältö (jatkuu) Vain -malli. 55 mm 188 mm SOUND BAR HOME THEATER SYSTEM 155 mm 176 mm SOUND BAR HOME THEATER SYSTEM Sound Bar -kaiuttimen liitoksen suojus 46 tuuman (117 cm) :lle (lyhyt) x 1 Sisältö Sound Bar -kaiuttimen liitoksen suojus 52 tuuman (132 cm) :lle (pitkä) x 1 Telineen Kotelo x 2 Telineen Jalusta x 2 Sivu Yleistä Tietoa Varoituksia Hallintapainikkeet ja merkkivalot Ennen Käyttöönottoa Järjestelmän valmistelu Kaatumisen estäminen Järjestelmän sijoittaminen Järjestelmän kytkennät Sivu Perustoiminnot Perustoimintojen hallinta Lisätietoja Vianetsintätaulukko Ylläpito Tekniset tiedot Varoituksia Yleistä Varmista, että laitetta käytetään hyvin tuuletetussa tilassa. Laitteen sivuilla, yläpuolella ja takana on oltava vähintään 10 cm vapaata tilaa. 10 cm 10 cm 10 cm 10 cm Käytä laitetta vakaalla, tasaisella alustalla, jossa se ei pääse tärisemään. Laitetta ei saa säilyttää suorassa auringonvalossa, vahvojen magneettikenttien läheisyydessä, erittäin pölyisissä tai kosteissa tiloissa tai lähellä muita sähköja elektroniikkalaitteita (kotitietokoneet, faksilaitteet jne.), jotka aiheuttavat sähkökohinahäiriöitä. Järjestelmän päälle ei saa asettaa mitään. Jos laitteisto ei toimi asianmukaisesti, irrota se verkkovirrasta ja kytke uudelleen. Irrota laite verkkovirrasta sähkömyrskyjen aikana. Irrota laite verkkovirrasta vetämällä pistotulpasta. Johdosta vetäminen voi vaurioittaa sisällä olevia sähköjohtoja. Laite irrotetaan verkkovirrasta irrottamalla pistotulppa pistorasiasta. Pistotulpan on aina oltava helposti irrotettavissa. Laitteen koteloa ei saa irrottaa sähköiskuvaaran vuoksi. Jos laitetta täytyy huoltaa sisältä, ota yhteyttä paikalliseen SHARP-huoltoliikkeeseen. Laitetta ei saa peittää esimerkiksi sanomalehdillä, pöytäliinalla tai verhoilla, koska laitteen tuuletusaukot saattavat tukkeutua. Laitteen päälle ei saa panna avointa liekkiä, kuten sytytettyjä kynttilöitä. Huomioi ympäristömääräykset paristoja hävitettäessä. Laitetta saa käyttää seuraavissa lämpötiloissa: 5 C - 35 C. Laitetta tulee käyttää kohtuullisissa lämpötiloissa. Varoitus: Käyttöjännitteen on oltava sama kuin laitteessa on määritelty. Mainittua korkeampi käyttöjännite on vaarallinen ja voi johtaa tulipaloon tai muihin vahinkoa tuottaviin onnettomuuksiin. SHARP ei ole vastuussa vahingoista, jotka johtuvat väärästä käyttöjännitteestä. Laitetta ei saa altistaa kosteudelle, yli 60 C asteen lämpötiloille tai hyvin matalille lämpötiloille. SU-2

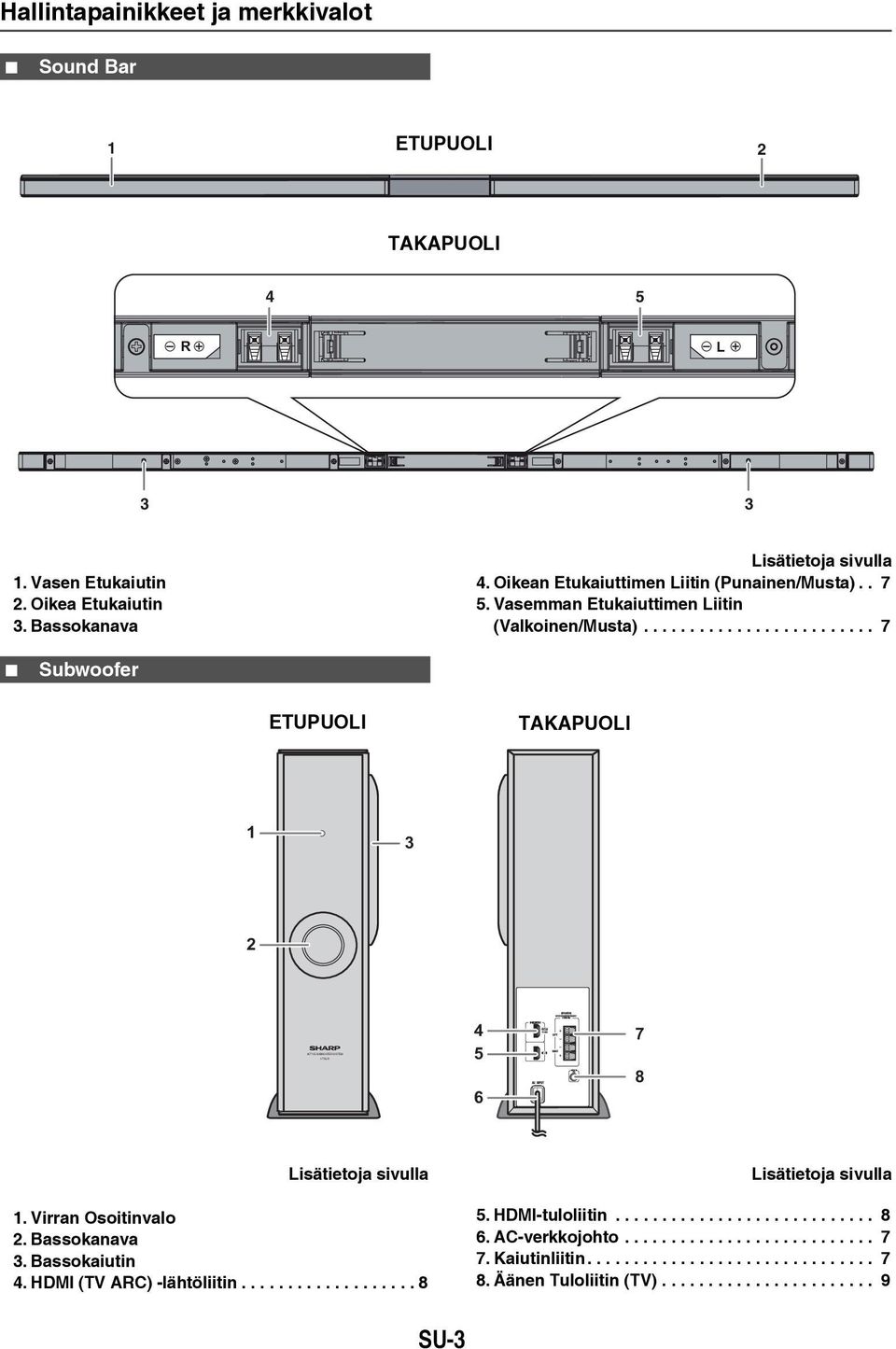

3 ACTIVE SUBWOOFER SYSTEM Hallintapainikkeet ja merkkivalot Sound Bar 1 ETUPUOLI 2 TAKAPUOLI 4 5 R L Vasen Etukaiutin 2. Oikea Etukaiutin 3. Bassokanava Lisätietoja sivulla 4. Oikean Etukaiuttimen Liitin (Punainen/Musta) Vasemman Etukaiuttimen Liitin (Valkoinen/Musta) ETUPUOLI TAKAPUOLI Lisätietoja sivulla 1. Virran Osoitinvalo 2. Bassokanava 3. Bassokaiutin 4. HDMI ( ARC) -lähtöliitin Lisätietoja sivulla 5. HDMI-tuloliitin AC-verkkojohto Kaiutinliitin Äänen Tuloliitin () SU-3

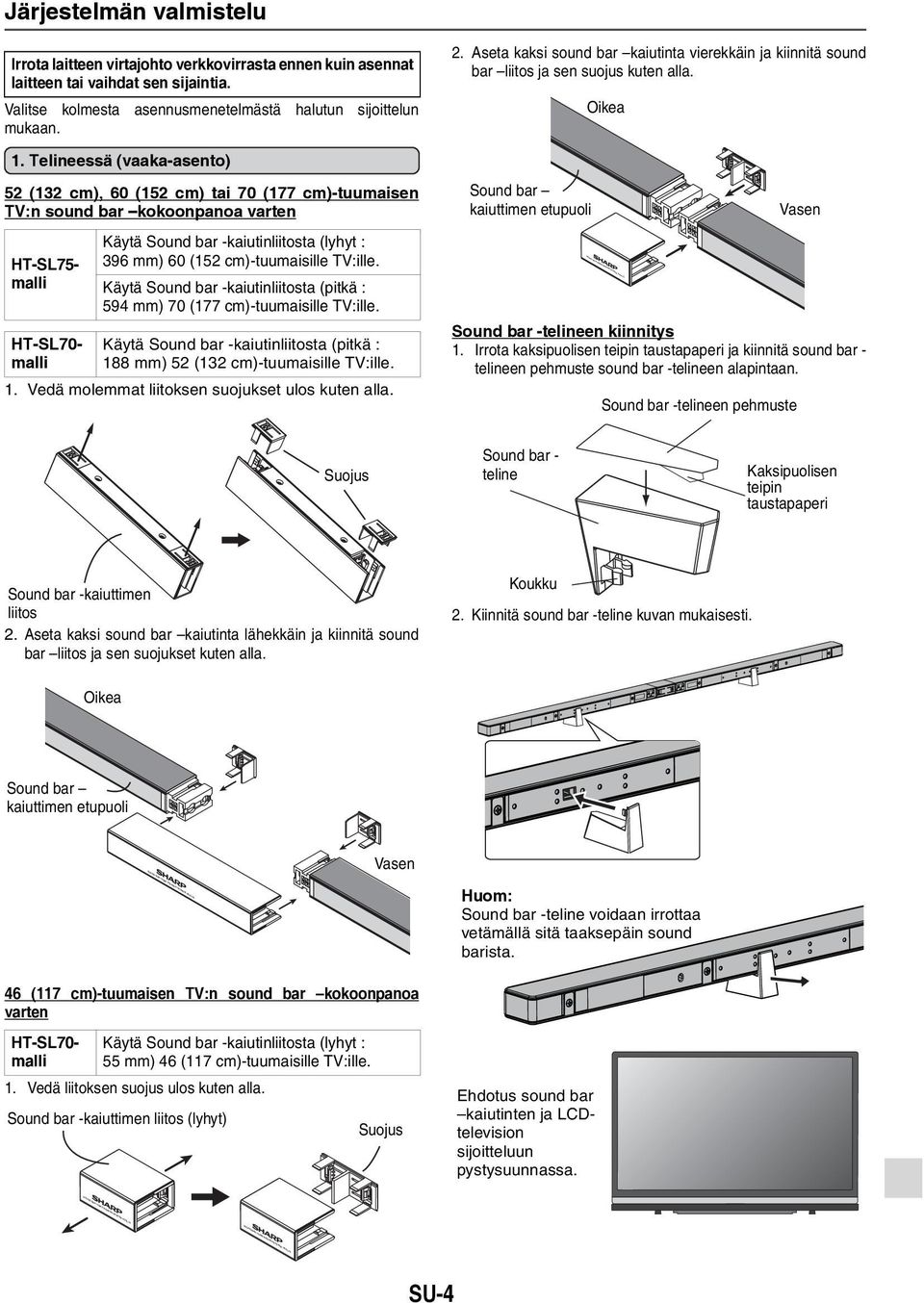

4 Järjestelmän valmistelu Irrota laitteen virtajohto verkkovirrasta ennen kuin asennat laitteen tai vaihdat sen sijaintia. Valitse kolmesta asennusmenetelmästä halutun sijoittelun mukaan. 1. Telineessä (vaaka-asento) 52 (132 cm), 60 (152 cm) tai 70 (177 cm)-tuumaisen :n sound bar kokoonpanoa varten HT-SL75- malli - malli Käytä Sound bar -kaiutinliitosta (lyhyt : 396 mm) 60 (152 cm)- :ille. Käytä Sound bar -kaiutinliitosta (pitkä : 594 mm) 70 (177 cm)- :ille. Käytä Sound bar -kaiutinliitosta (pitkä : 188 mm) 52 (132 cm)- :ille. 1. Vedä molemmat liitoksen suojukset ulos kuten alla. 2. Aseta kaksi sound bar kaiutinta vierekkäin ja kiinnitä sound bar liitos ja sen suojus kuten alla. Sound bar kaiuttimen etupuoli Oikea SOUND BAR HOME THEATER SYSTEM Sound bar -telineen kiinnitys 1. Irrota kaksipuolisen teipin taustapaperi ja kiinnitä sound bar - telineen pehmuste sound bar -telineen alapintaan. Sound bar -telineen pehmuste Vasen Suojus Sound bar - teline Kaksipuolisen teipin taustapaperi Sound bar -kaiuttimen liitos 2. Aseta kaksi sound bar kaiutinta lähekkäin ja kiinnitä sound bar liitos ja sen suojukset kuten alla. Koukku 2. Kiinnitä sound bar -teline kuvan mukaisesti. Oikea Sound bar kaiuttimen etupuoli Vasen SOUND BAR HOME THEATER SYSTEM Sound bar -teline voidaan irrottaa vetämällä sitä taaksepäin sound barista. 46 (117 cm)-tuumaisen :n sound bar kokoonpanoa varten - malli Käytä Sound bar -kaiutinliitosta (lyhyt : 55 mm) 46 (117 cm)- :ille. 1. Vedä liitoksen suojus ulos kuten alla. Sound bar -kaiuttimen liitos (lyhyt) Suojus Ehdotus sound bar kaiutinten ja LCDtelevision sijoitteluun pystysuunnassa. SOUND BAR HOME THEATER SYSTEM SOUND BAR HOME THEATER SYSTEM SU-4

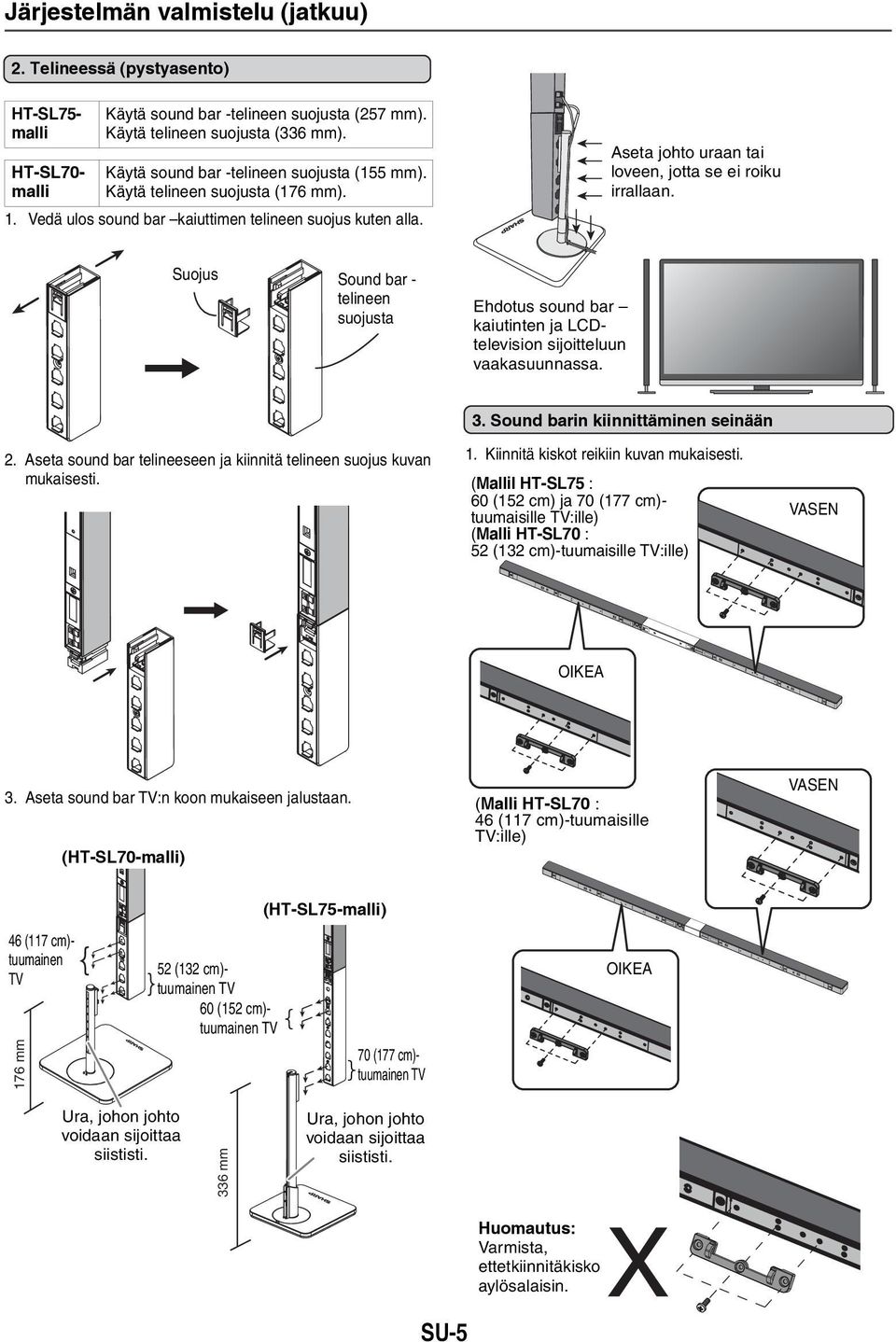

5 Järjestelmän valmistelu (jatkuu) 2. Telineessä (pystyasento) HT-SL75- malli - malli Käytä sound bar -telineen suojusta (257 mm). Käytä telineen suojusta (336 mm). Käytä sound bar -telineen suojusta (155 mm). Käytä telineen suojusta (176 mm). 1. Vedä ulos sound bar kaiuttimen telineen suojus kuten alla. Aseta johto uraan tai loveen, jotta se ei roiku irrallaan. Suojus Sound bar - telineen suojusta Ehdotus sound bar kaiutinten ja LCDtelevision sijoitteluun vaakasuunnassa. 3. Sound barin kiinnittäminen seinään 2. Aseta sound bar telineeseen ja kiinnitä telineen suojus kuvan mukaisesti. 1. Kiinnitä kiskot reikiin kuvan mukaisesti. (Mallil HT-SL75 : 60 (152 cm) ja 70 (177 cm)- :ille) (Malli : 52 (132 cm)- :ille) VASEN OIKEA 3. Aseta sound bar :n koon mukaiseen jalustaan. (-malli) (Malli : 46 (117 cm)- :ille) VASEN 46 (117 cm)- tuumainen 176 mm 52 (132 cm)- tuumainen 60 (152 cm)- tuumainen (HT-SL75-malli) 70 (177 cm)- tuumainen OIKEA Ura, johon johto voidaan sijoittaa siististi. 336 mm Ura, johon johto voidaan sijoittaa siististi. Huomautus: Varmista, ettetkiinnitäkisko aylösalaisin. SU-5

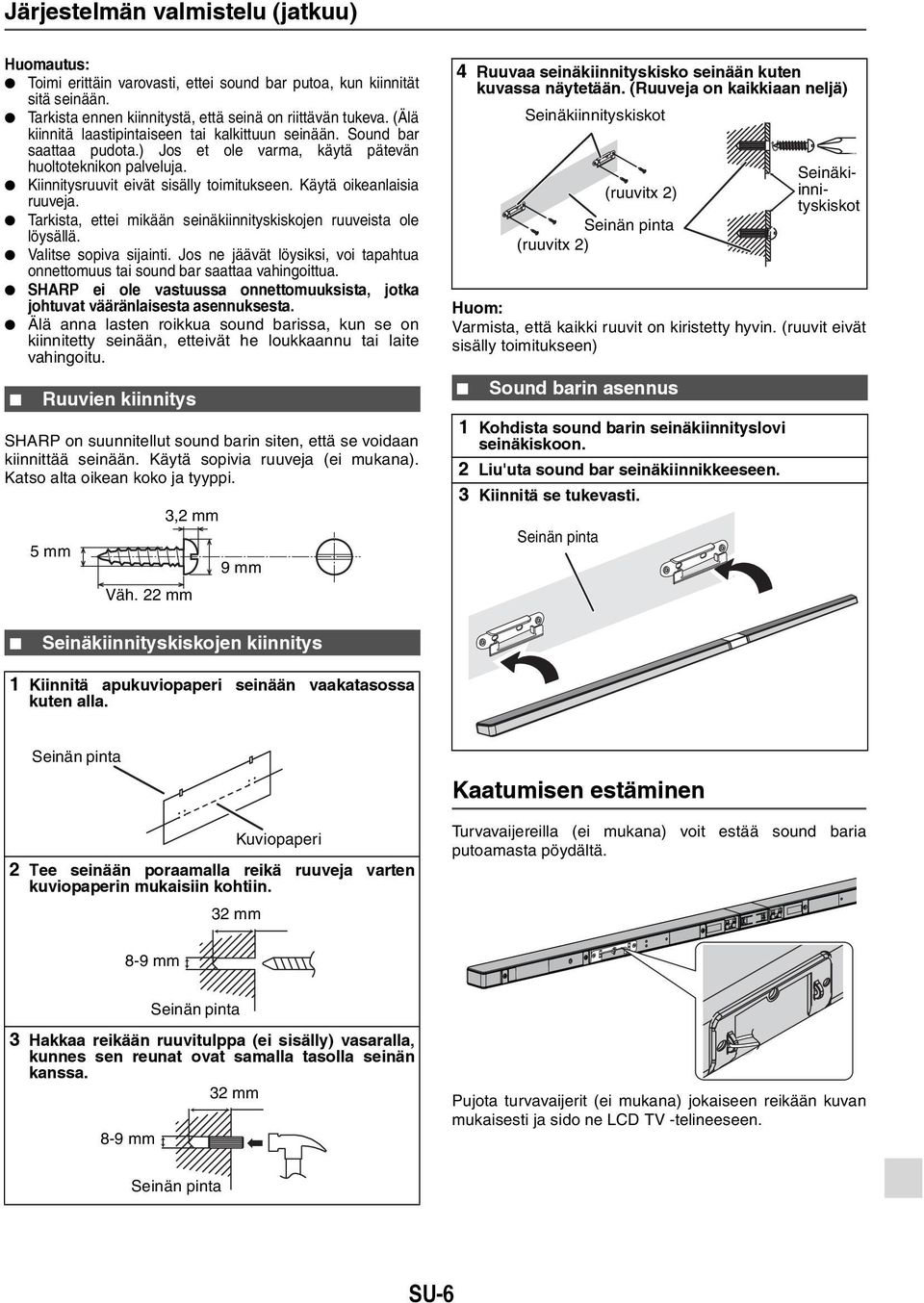

6 Järjestelmän valmistelu (jatkuu) Huomautus: Toimi erittäin varovasti, ettei sound bar putoa, kun kiinnität sitä seinään. Tarkista ennen kiinnitystä, että seinä on riittävän tukeva. (Älä kiinnitä laastipintaiseen tai kalkittuun seinään. Sound bar saattaa pudota.) Jos et ole varma, käytä pätevän huoltoteknikon palveluja. Kiinnitysruuvit eivät sisälly toimitukseen. Käytä oikeanlaisia ruuveja. Tarkista, ettei mikään seinäkiinnityskiskojen ruuveista ole löysällä. Valitse sopiva sijainti. Jos ne jäävät löysiksi, voi tapahtua onnettomuus tai sound bar saattaa vahingoittua. SHARP ei ole vastuussa onnettomuuksista, jotka johtuvat vääränlaisesta asennuksesta. Älä anna lasten roikkua sound barissa, kun se on kiinnitetty seinään, etteivät he loukkaannu tai laite vahingoitu. Ruuvien kiinnitys SHARP on suunnitellut sound barin siten, että se voidaan kiinnittää seinään. Käytä sopivia ruuveja (ei mukana). Katso alta oikean koko ja tyyppi. 5 mm 3,2 mm Väh. 22 mm 9 mm 4 Ruuvaa seinäkiinnityskisko seinään kuten kuvassa näytetään. (Ruuveja on kaikkiaan neljä) Varmista, että kaikki ruuvit on kiristetty hyvin. (ruuvit eivät sisälly toimitukseen) Seinäkiinnityskiskot Seinän pinta (ruuvitx 2) Sound barin asennus 1 Kohdista sound barin seinäkiinnityslovi seinäkiskoon. 2 Liu'uta sound bar seinäkiinnikkeeseen. 3 Kiinnitä se tukevasti. Seinän pinta (ruuvitx 2) Seinäkiinnityskiskot Seinäkiinnityskiskojen kiinnitys 1 Kiinnitä apukuviopaperi seinään vaakatasossa kuten alla. Seinän pinta Kuviopaperi 2 Tee seinään poraamalla reikä ruuveja varten kuviopaperin mukaisiin kohtiin. 32 mm Kaatumisen estäminen Turvavaijereilla (ei mukana) voit estää sound baria putoamasta pöydältä. 8-9 mm Seinän pinta 3 Hakkaa reikään ruuvitulppa (ei sisälly) vasaralla, kunnes sen reunat ovat samalla tasolla seinän kanssa. 32 mm 8-9 mm Pujota turvavaijerit (ei mukana) jokaiseen reikään kuvan mukaisesti ja sido ne LCD -telineeseen. Seinän pinta SU-6

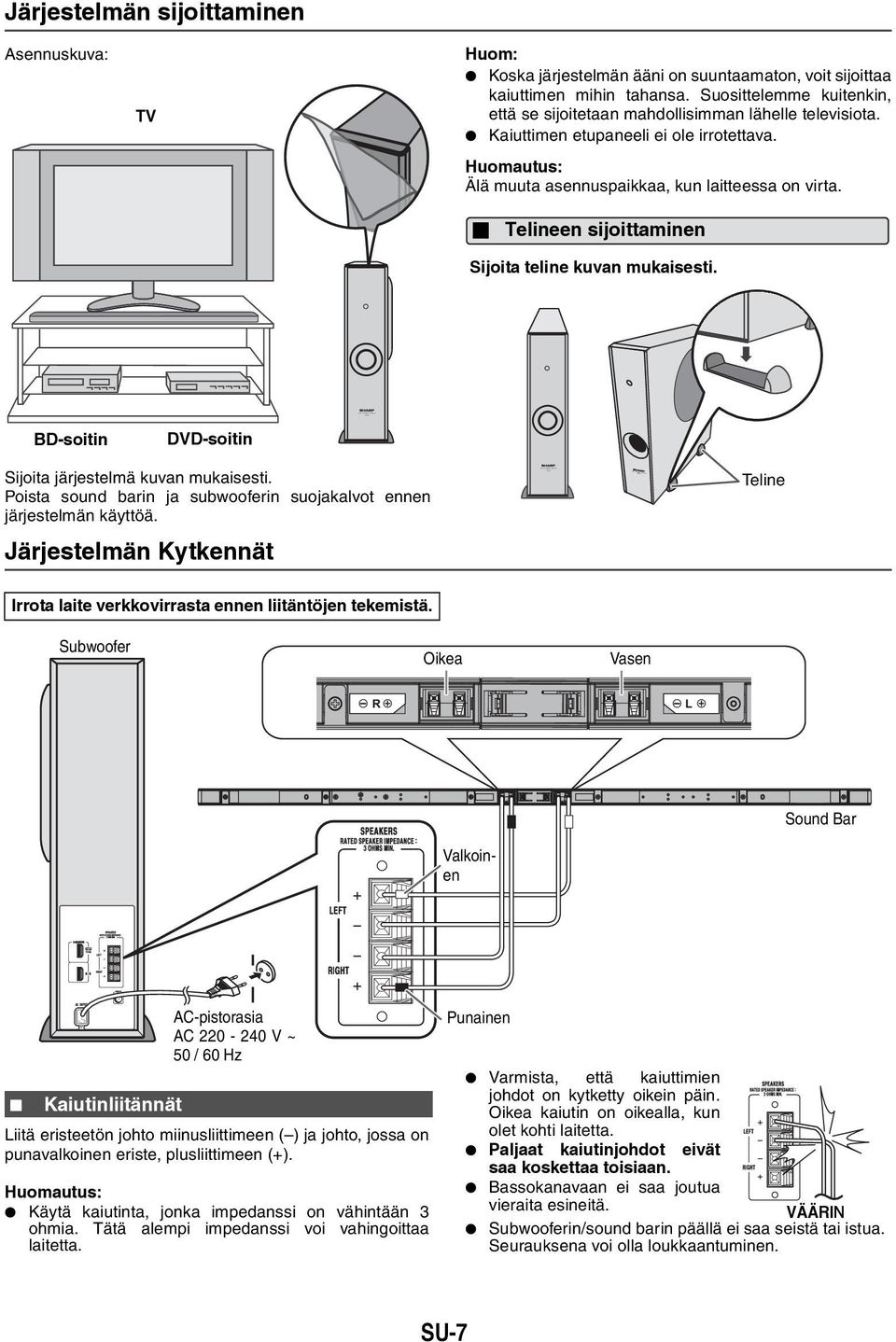

7 Järjestelmän sijoittaminen Asennuskuva: Koska järjestelmän ääni on suuntaamaton, voit sijoittaa kaiuttimen mihin tahansa. Suosittelemme kuitenkin, että se sijoitetaan mahdollisimman lähelle televisiota. Kaiuttimen etupaneeli ei ole irrotettava. Huomautus: Älä muuta asennuspaikkaa, kun laitteessa on virta. Telineen sijoittaminen Sijoita teline kuvan mukaisesti. ACTIVE SUBWOOFER SYSTEM BD-soitin DVD-soitin SUBWOOFER SYSTEM ACTIVE SUBWOOFER SYSTEM Sijoita järjestelmä kuvan mukaisesti. Poista sound barin ja subwooferin suojakalvot ennen järjestelmän käyttöä. ACTIVE SUBWOOFER SYSTEM Teline Järjestelmän Kytkennät Irrota laite verkkovirrasta ennen liitäntöjen tekemistä. Vasen Oikea R L Sound Bar Valkoinen AC-pistorasia AC V ~ 50 / 60 Hz Punainen Varmista, Kaiutinliitännät Liitä eristeetön johto miinusliittimeen ( ) ja johto, jossa on punavalkoinen eriste, plusliittimeen (+). Huomautus: Käytä kaiutinta, jonka impedanssi on vähintään 3 ohmia. Tätä alempi impedanssi voi vahingoittaa laitetta. että kaiuttimien johdot on kytketty oikein päin. Oikea kaiutin on oikealla, kun olet kohti laitetta. Paljaat kaiutinjohdot eivät saa koskettaa toisiaan. Bassokanavaan ei saa joutua vieraita esineitä. VÄÄRIN in/sound barin päällä ei saa seistä tai istua. Seurauksena voi olla loukkaantuminen. SU October

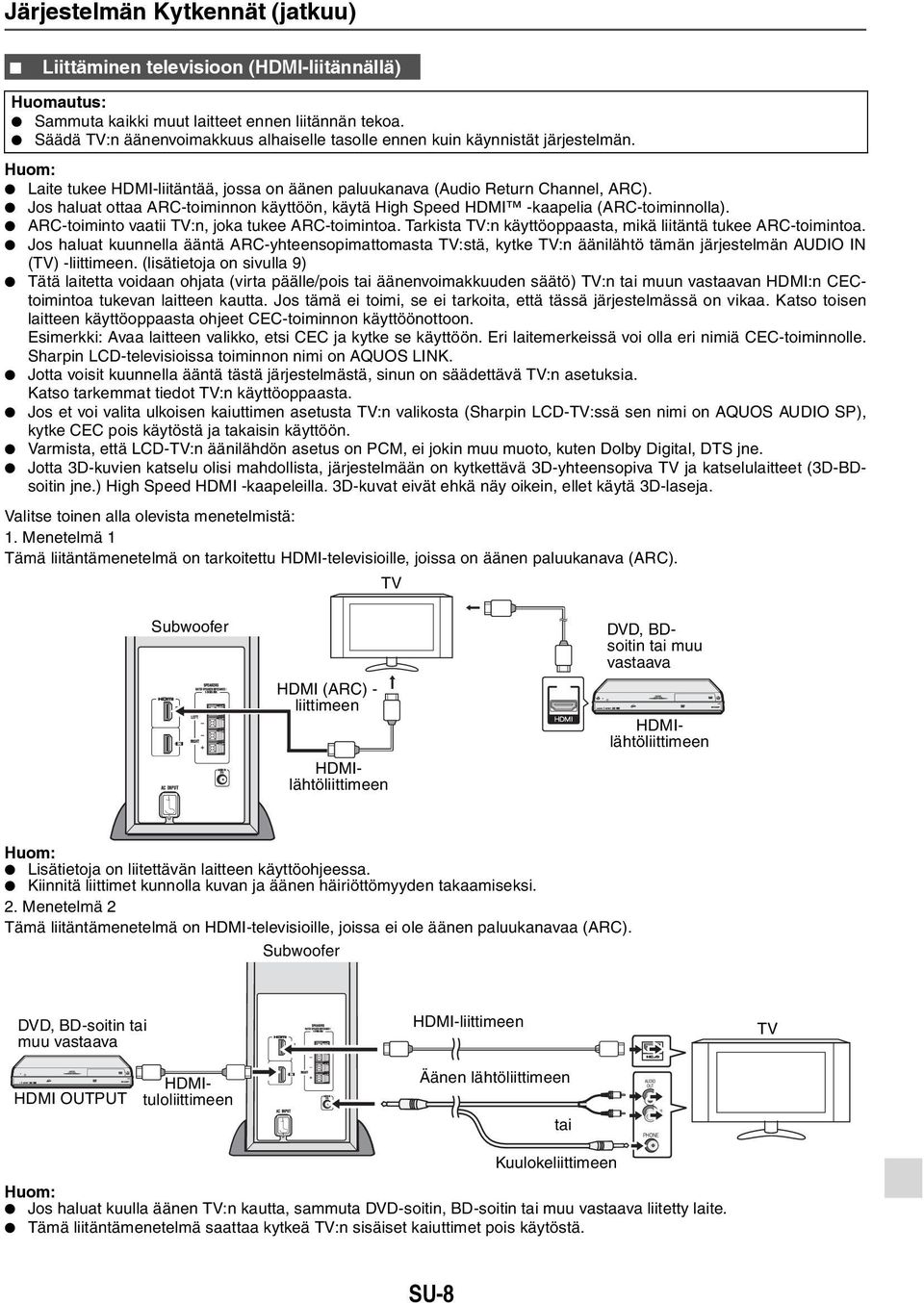

8 Järjestelmän Kytkennät (jatkuu) Liittäminen televisioon (HDMI-liitännällä) Huomautus: Sammuta kaikki muut laitteet ennen liitännän tekoa. Säädä :n äänenvoimakkuus alhaiselle tasolle ennen kuin käynnistät järjestelmän. Laite tukee HDMI-liitäntää, jossa on äänen paluukanava (Audio Return Channel, ARC). Jos haluat ottaa ARC-toiminnon käyttöön, käytä High Speed HDMI -kaapelia (ARC-toiminnolla). ARC-toiminto vaatii :n, joka tukee ARC-toimintoa. Tarkista :n käyttöoppaasta, mikä liitäntä tukee ARC-toimintoa. Jos haluat kuunnella ääntä ARC-yhteensopimattomasta :stä, kytke :n äänilähtö tämän järjestelmän AUDIO IN () -liittimeen. (lisätietoja on sivulla 9) Tätä laitetta voidaan ohjata (virta päälle/pois tai äänenvoimakkuuden säätö) :n tai muun vastaavan HDMI:n CECtoimintoa tukevan laitteen kautta. Jos tämä ei toimi, se ei tarkoita, että tässä järjestelmässä on vikaa. Katso toisen laitteen käyttöoppaasta ohjeet CEC-toiminnon käyttöönottoon. Esimerkki: Avaa laitteen valikko, etsi CEC ja kytke se käyttöön. Eri laitemerkeissä voi olla eri nimiä CEC-toiminnolle. Sharpin LCD-televisioissa toiminnon nimi on AQUOS LINK. Jotta voisit kuunnella ääntä tästä järjestelmästä, sinun on säädettävä :n asetuksia. Katso tarkemmat tiedot :n käyttöoppaasta. Jos et voi valita ulkoisen kaiuttimen asetusta :n valikosta (Sharpin LCD-:ssä sen nimi on AQUOS AUDIO SP), kytke CEC pois käytöstä ja takaisin käyttöön. Varmista, että LCD-:n äänilähdön asetus on PCM, ei jokin muu muoto, kuten Dolby Digital, DTS jne. Jotta 3D-kuvien katselu olisi mahdollista, järjestelmään on kytkettävä 3D-yhteensopiva ja katselulaitteet (3D-BDsoitin jne.) High Speed HDMI -kaapeleilla. 3D-kuvat eivät ehkä näy oikein, ellet käytä 3D-laseja. Valitse toinen alla olevista menetelmistä: 1. Menetelmä 1 Tämä liitäntämenetelmä on tarkoitettu HDMI-televisioille, joissa on äänen paluukanava (ARC). HDMI (ARC) - liittimeen DVD, BDsoitin tai muu vastaava Lisätietoja on liitettävän laitteen käyttöohjeessa. Kiinnitä liittimet kunnolla kuvan ja äänen häiriöttömyyden takaamiseksi. 2. Menetelmä 2 Tämä liitäntämenetelmä on HDMI-televisioille, joissa ei ole äänen paluukanavaa (ARC). DVD, BD-soitin tai muu vastaava HDMI-liittimeen HDMI OUTPUT HDMIlähtöliittimeen HDMIlähtöliittimeen HDMItuloliittimeen Äänen lähtöliittimeen tai Kuulokeliittimeen Jos haluat kuulla äänen :n kautta, sammuta DVD-soitin, BD-soitin tai muu vastaava liitetty laite. Tämä liitäntämenetelmä saattaa kytkeä :n sisäiset kaiuttimet pois käytöstä. SU-8

9 Järjestelmän Kytkennät (jatkuu) :n liittäminen (AUDIO IN () -liitännällä) Liitä televisioon äänikaapelilla. 1. Menetelmä 1 Kuulokeliittimeen Äänikaapeli Äänisignaali AUDIO IN () - tuloliittimeen Tämä liitäntämenetelmä saattaa kytkeä :n sisäiset kaiuttimet pois käytöstä. Käyttäen kuulokejohtoa -järjestelmän kanssa, jossain tapauksissa pieni määrä taustaääntä voi päästää suondbarjärjestelmästä. Sellaisessa tapauksessa liitäntä on vaihd-ettava HDMI/ARC- tai RCA-ksi! Sellainen ääniefekti johtuu -merkistä, sen mallista ja iästä, eikä soundbar-järjestelmän laadusta. 2. Menetelmä 2 Äänen lähtöliittimeen RCA-kaapeli Äänisignaali AUDIO IN () - tuloliittimeen Jotta äänenvoimakkuutta voidaan säätää, joitakin -valikon asetuksia on ehkä muutettava. Katso tarkemmat tiedot :n käyttöoppaasta. Esimerkki: Avaa :n asetusvalikko, valitse AUDIO OUT ja VARIABLE. Jos tämä ei toimi, käytä menetelmää 1. SU-9

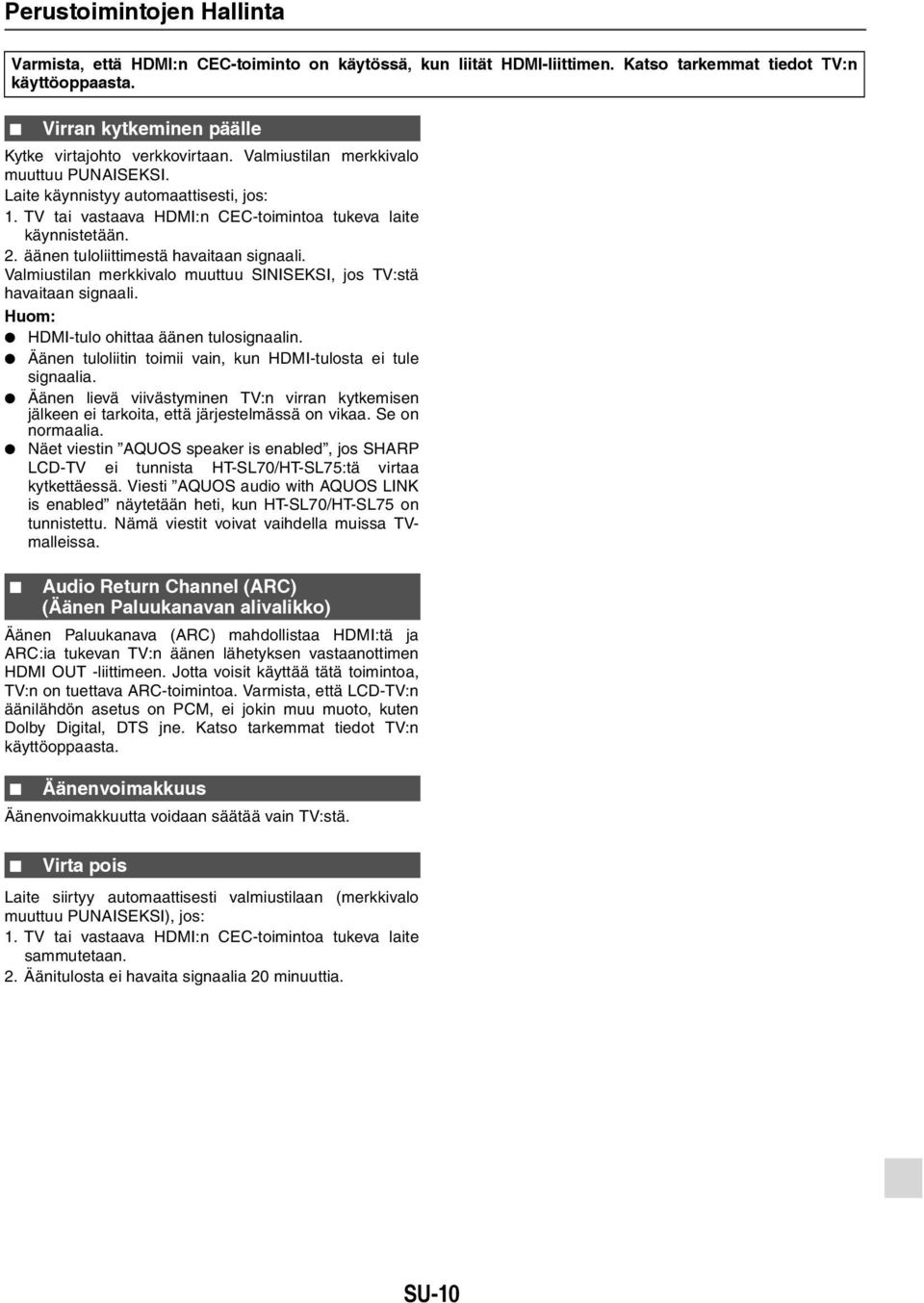

10 Perustoimintojen Hallinta Varmista, että HDMI:n CEC-toiminto on käytössä, kun liität HDMI-liittimen. Katso tarkemmat tiedot :n käyttöoppaasta. Virran kytkeminen päälle Kytke virtajohto verkkovirtaan. Valmiustilan merkkivalo muuttuu PUNAISEKSI. Laite käynnistyy automaattisesti, jos: 1. tai vastaava HDMI:n CEC-toimintoa tukeva laite käynnistetään. 2. äänen tuloliittimestä havaitaan signaali. Valmiustilan merkkivalo muuttuu SINISEKSI, jos :stä havaitaan signaali. HDMI-tulo ohittaa äänen tulosignaalin. Äänen tuloliitin toimii vain, kun HDMI-tulosta ei tule signaalia. Äänen lievä viivästyminen :n virran kytkemisen jälkeen ei tarkoita, että järjestelmässä on vikaa. Se on normaalia. Näet viestin AQUOS speaker is enabled, jos SHARP LCD- ei tunnista /HT-SL75:tä virtaa kytkettäessä. Viesti AQUOS audio with AQUOS LINK is enabled näytetään heti, kun /HT-SL75 on tunnistettu. Nämä viestit voivat vaihdella muissa malleissa. Äänen Paluukanava (ARC) mahdollistaa HDMI:tä ja ARC:ia tukevan :n äänen lähetyksen vastaanottimen HDMI OUT -liittimeen. Jotta voisit käyttää tätä toimintoa, :n on tuettava ARC-toimintoa. Varmista, että LCD-:n äänilähdön asetus on PCM, ei jokin muu muoto, kuten Dolby Digital, DTS jne. Katso tarkemmat tiedot :n käyttöoppaasta. Äänenvoimakkuutta voidaan säätää vain :stä. Audio Return Channel (ARC) (Äänen Paluukanavan alivalikko) Äänenvoimakkuus Virta pois Laite siirtyy automaattisesti valmiustilaan (merkkivalo muuttuu PUNAISEKSI), jos: 1. tai vastaava HDMI:n CEC-toimintoa tukeva laite sammutetaan. 2. Äänitulosta ei havaita signaalia 20 minuuttia. SU-10

11 Vianetsintätaulukko Voit ratkaista monet mahdolliset ongelmat itse kutsumatta paikalle huoltoasentajaa. Jos laite ei toimi asianmukaisesti, tarkista alla oleva lista ennen kuin soitat valtuutetulle SHARP-jälleenmyyjälle tai huoltoliikkeeseen. Yleistä Vika Mahdollinen syy Ääni ei kuulu. Onko tulosignaali (valinta) asetettu oikein? Käytetäänkö HDMIyhteensopivia laitteita? Onko HDMI-kaapeli oikein liitetty? Onko käytetty HDMI-kaapeli oikean tyyppinen? (ARC-toiminnolla) Tukeeko äänitulo PCM-signaalia? Älä kytke tai irrota HDMIkaapelia, kun virta on kytkettynä. Tämä saattaa aiheuttaa ongelmia toiminnassa. Toiston aikana kuuluu kohinaa. Siirrä kaiutin pois tietokoneiden tai matkapuhelinten lähettyviltä. Virta ei ole päällä. Onko laite kytketty verkkovirtaan? Suojapiiri on saattanut aktivoitua. Irrota laitteen virtajohto. Odota noin 5 minuuttia ja kytke virtajohto takaisin. Äänenvoimakkuutta ei voi säätää. Tarkista, onko HDMI:n CEC-toiminto käytössä. Kun käytetään kuuloke- tai RCA-liitäntää, :n asetuksen on oltava (VARIABLE). 3D-kuvat eivät näy :ssä. Taustakohinaa esiintyy, kun käytetään liitäntänä :n kuulokelähtöä. - ja videolaitteista riippuen 3D-kuvat eivät ehkä näy. Katso lisää ohjeita kyseisen laitteen käyttöoppaasta. Muuta :n lähdön asetukseksi HDMI/ARC tai RCA. Tämä voi tapahtua käyttämäsi :n merkistä, mallista ja iästä riippuen eikä se ole sound barin ongelma! Äkilliset lämpötilanmuutokset tai varastointi tai käyttö erittäin kosteissa tiloissa voi aiheuttaa kosteuden tiivistymistä kotelon sisään. Kosteuden tiivistyminen voi aiheuttaa toimintahäiriöitä. Pidä tällöin laitteen virtaa päällä kunnes normaali toisto onnistuu (noin 1 tunti). Kuivaa kaukosäätimen lähettimeen tiivistynyt kosteus pehmeällä liinalla ennen laitteen käyttöä. Jos laite altistuu voimakkaalle ulkoiselle häiriölle (mekaaninen isku, staattinen sähkö, salaman aiheuttama jännitepiikki jne.) tai jos sitä käytetään väärin, toimintahäiriöitä voi ilmetä. Jos edellä mainittu ei auta, irrota laite verkkovirrasta ja kytke se verkkovirtaan uudestaan, tai irrota kaikki siihen liitetyt laitteet ja liitä ne takaisin. Ylläpito Kosteuden tiivistyminen Jos käytön aikana ilmenee ongelma Kotelon puhdistaminen Pyyhi laite säännöllisin väliajoin pehmeällä liinalla. Huomautus: Puhdistamiseen ei saa käyttää kemikaaleja (bensiiniä, tinneriä jne.). Laitteen kotelo voi vahingoittua. Komponenttien sisälle ei saa päästä öljyä. Seurauksena voi olla toimintahäiriö. SU-11

12 Tekniset tiedot Jatkuvan tuotekehittelyn vuoksi SHARP varaa oikeuden muuttaa laitteen ulkomuotoa tai teknisiä tietoja ilman ennakkoilmoitusta. Suorituskyvystä kertovat luvut ovat laitteen nimellisarvoja. Yksittäisten laitteiden suorituskyky voi poiketa näistä tiedoista hiukan. Yleistä Virtalähde Virrankulutus Antoteho Lähtöliitin Tuloliitin Tyyppi AC V ~ 50/60 Hz Virta päällä: 40W Valmiustilassa: Alla 1W RMS: Yhteensä 200 wattia Vasen/Oikea etukaiutin: RMS: 100W (50W + 50W) (10% T.H.D.) RMS: 70W (35W + 35W) (1% T.H.D.) : RMS: 100W (10% T.H.D.) RMS: 100W (1% T.H.D.) HDMI -lähtö (Audio Return Channeltoiminnolla): (audio/videotuki korkeintaan 1080p) x 1 Analoginen tulo (Audio in): Ministereoliitin Ø 3,5 mm Tuloimpedanssi: 33 KOhm HDMI-tulo: (audio/videotuki korkeintaan 1080p) x 1 -järjestelmä 16 cm 200 W 100 W 4 ohmia Leveys: 115 mm Korkeus: 422 mm Syvyys: 307 mm 4,50 kg Tyyppi Sound bar -kaiutin Enimmäisottoteho Mitattu ottoteho Impedanssi Mitat Enimmäisottoteho Mitattu ottoteho Impedanssi VAAKA-ASETTELU HT-SL75 60 (152 cm)- 70 (177 cm)- 46 (117 cm)- 52 (132 cm)- PYSTYASETTELU HT-SL75 60 (152 cm)- 70 (177 cm)- Täyden äänialan kaiutinjärjestelmä 2,2 x 11,5 cm Äänialue 100 W/CH 50 W/CH 3 ohms/ch (4 rinnakkain) Leveys: 1385 mm Korkeus: 26 mm Syvyys: 50 mm 1,25 kg Leveys: 1610 mm Korkeus: 26 mm Syvyys: 50 mm 1,34 kg Leveys: 1071 mm Korkeus: 26 mm Syvyys: 50 mm 1,15 kg Leveys: 1204 mm Korkeus: 26 mm Syvyys: 50 mm 1,20 kg Leveys: 160 mm Korkeus: 885 mm Syvyys: 160 mm 1,70 kg/kappale Leveys: 160 mm Korkeus: 1010 mm Syvyys: 160 mm 1,70 kg/kappale 46 (117 cm)- 52 (132 cm)- Leveys: 160 mm Korkeus: 706 mm Syvyys: 160 mm 0,95 kg/kappale Leveys: 160 mm Korkeus: 782 mm Syvyys: 160 mm 0,95 kg/kappale SU-12
