SUOMI. Su-1. Johdanto. Erikoispiirteet. Sisältö. Lisävarusteet. Yleiset tiedot. Yleiset tiedot Varotoimet... 2 Säädöt ja merkkivalot...

Transkriptio

1 Johdanto Erikoispiirteet Yleiset tiedot Kiitos tämän SHARP-laitteen ostamisesta. Jotta laite toimii parhaalla mahdollisella tavalla, lue tämä käyttöohje huolellisesti. Siinä neuvotaan SHARP-laitteen käyttö. Lisävarusteet Varmista, että toimitukseen kuuluu ainoastaan seuraavat lisävarusteet. Kaukosäädin x 1 RCA-kaapeli (2 pinniä - 2 pinniä) x 1 Tappi x 4 (pituus: 25 mm) Suojahuopa x 4 AC/DC-adapteri x 1 (Eurooppa: RADPAA071AWZZ) (Muut maat: RADPAA061AWZZ) Mutteri AC-virtajohto x 1 Seinäkiinnityskulma x 2 (Tappi + mutteri) x 4 (pituus: 30 mm) Mallinnepaperi x 1 SRS TruSurround HD luo rikkaan ja syvän surroundäänikokemuksen kahden kaiuttimen kautta. Äänessä on rikas basso, korkea taajuustarkkuus ja selkeä dialogi. Sisältö Sivu Yleiset tiedot Varotoimet Säädöt ja merkkivalot Valmistautuminen käyttöön Kaiuttimen valmistelu Kaiuttimen asemointi Putoamisen ehkäiseminen Kaiuttimen liitännät televisioon AC-virtakytkentä Kaukosäädin Perustoiminto Yleissäädöt Viitteet Vianmääritystaulukko Huolto Virheilmaisimet ja varoitukset Tekniset tiedot Su-1 Huomaa: AC/DC-adapteri voi poiketa piirustuksesta.

2 ON/STAND-BY CINEMA/GAME SOUND BAR SYSTEM Varotoimet Yleistä Varmista, että laite on asetettu hyvin tuulettuvalle alueelle ja sen sivulla ja yläpuolella on vähintään 10 cm (4") vapaata tilaa. 10 cm (4") 10 cm (4") 10 cm (4") Käytä kaiutinta tukevalla, tasaisella pinnalla, joka ei tärise. Älä altista kaiutinta suoralle auringonvalolle, voimakkaille magneettikentille, pölylle, kosteudelle ja elektronisille/ sähköisille laitteille (kotitietokone, faksi jne), jotka aiheuttavat sähkökohinaa. Älä aseta kaiuttimen päälle esineitä. Älä altista kaiutinta kosteudelle, yli 60 C:en (140 F:n) lämpötiloille tai hyvin matalille lämpötiloille. Jos järjestelmä ei toimi kunnolla, irrota AC-virtajohto seinäpistokkeesta. Kytke AC-virtajohto uudelleen ja kytke laite päälle. Sähkömyrskyn sattuessa kytke kaiuttimet turvallisuussyistä irti. Pidä AC-virtapistoketta kiinni sen päästä, kun irrotat sen seinästä. Johdosta vetäminen voi vaurioittaa sisäisiä johtimia. AC-virtapistoketta käytetään virrankatkaisuun, joten sen täytyy olla aina toimintakunnossa. Älä irrota kaapelin kuorta. Tästä voi aiheutua sähköisku. Anna paikallisen SHARP-huoltoliikkeen suorittaa sisäiset huollot. Kaiutinta saa käyttää ainoastaan lämpötilavälillä 5 C - 35 C (41 F - 95 F). Älä estä ilmanvaihtoa peittämällä ilmanvaihtoaukkoja esineillä, kuten sanomalehdillä, pöytäliinoilla, verhoilla jne. Älä aseta palavaa kynttilää tai muuta avotulen lähdettä laitteen päälle. Hävitä paristot luontoa vahingoittamattomalla tavalla. Laite on suunniteltu käytettäväksi leudossa ilmastossa. Älä käytä muuta ulkoista virtakaapelia kuin laitteen mukana toimitettua 12 V DC-kaapelia. Tämä voi aiheuttaa laitteen vaurioitumisen. SHARP ei vastaa vääränlaisen käytön aiheuttamasta vahingosta. Kaikki huolto on tehtävä valtuutetun SHAPRhuoltokeskuksen toimesta. Varoitus: Jännitteen täytyy vastata tälle kaiuttimelle määritettyä jännitettä. Laitteen käyttäminen suuremmalla jännitteellä voi johtaa tulipaloon tai muun tyyppiseen vaurioita aiheuttavaan onnettomuuteen. SHARP ei vastaa vaurioista, jotka aiheutuvat kaiuttimen käyttämisestä muulla kuin määritetyllä jännitteellä. Toimitukseen kuuluva AC/AD-adapteri ei sisällä huollettavia osia. Älä koskaan poista kuorta, ellei sinulla ole siihen pätevyyttä. Se sisältää vaarallisen jännitteen. Irrota aina virtapistoke pistorasiasta ennen huoltotoimenpiteitä tai laitteen ollessa käyttämättä pidempään. :n toimitukseen kuuluvaa AC/DC-adapteria ei saa käyttää muiden laitteiden kanssa. Älä koskaan käytä muuta kuin määritettyä AC/DC-adapteria. Tästä voi aiheutua ongelma tai vakava vaara. Äänenvoimakkuuden säätö Äänen taso määrätyllä äänenvoimakkuuden asetuksella riippppuu kaiuttimen tehokkuudesta, paikasta ja muista erilaisista tekijöistä. Älä käännä äänenvoimakkuutta suurimmalle tasolle, kun käynnistät laitteen. Kuuntele kohtalaisilla tasoilla. Kosketuspaneelia käytettäessä on noudatettava varovaisuutta Kosketuspaneelia ei saa pyyhkiä karkealla materiaalilla. Älä paina kosketuspainiketta liian voimakkaasti. Tästä voi aiheutua kosketustunnistimen vahingoittuminen. Yleiset tiedot Su-2

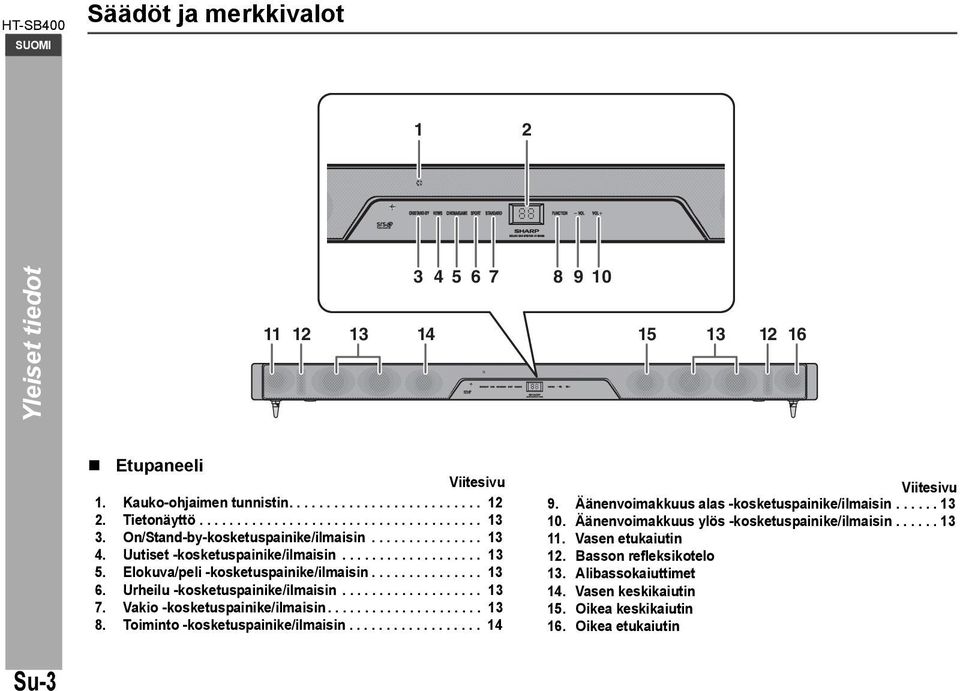

3 ON/STAND-BY CINEMA/GAME SOUND BAR SYSTEM SOUND BAR SYSTEM Säädöt ja merkkivalot 1 2 ON/STAND-BY CINEMA/GAME Yleiset tiedot Etupaneeli Viitesivu 1. Kauko-ohjaimen tunnistin Tietonäyttö On/Stand-by-kosketuspainike/ilmaisin Uutiset -kosketuspainike/ilmaisin Elokuva/peli -kosketuspainike/ilmaisin Urheilu -kosketuspainike/ilmaisin Vakio -kosketuspainike/ilmaisin Toiminto -kosketuspainike/ilmaisin Viitesivu 9. Äänenvoimakkuus alas -kosketuspainike/ilmaisin Äänenvoimakkuus ylös -kosketuspainike/ilmaisin Vasen etukaiutin 12. Basson refleksikotelo 13. Alibassokaiuttimet 14. Vasen keskikaiutin 15. Oikea keskikaiutin 16. Oikea etukaiutin Su-3

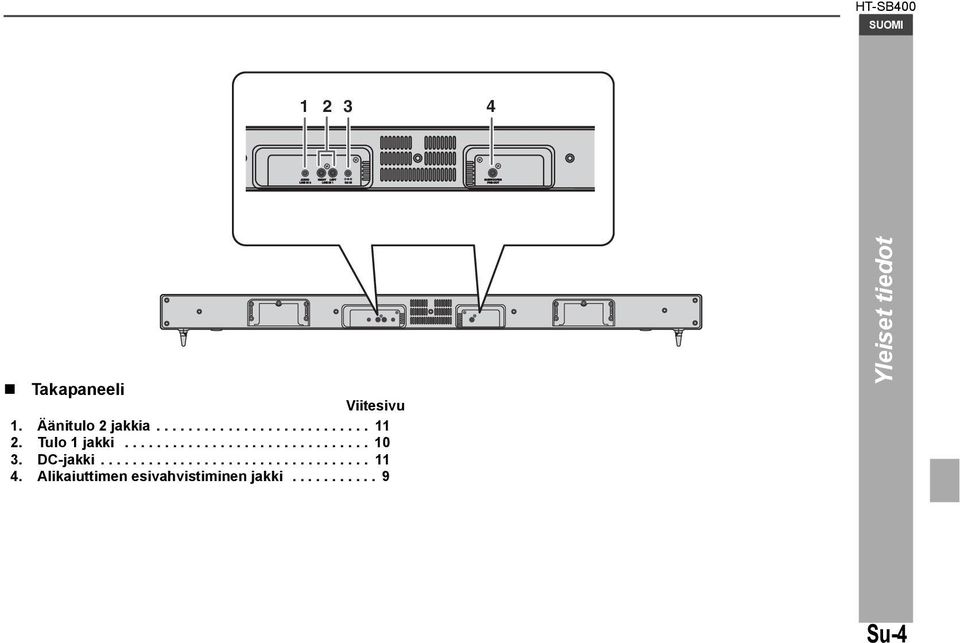

4 AUDIO LINE IN 2 RIGHT LEFT LINE IN 1 DC IN SUBWOOFER PRE-OUT Takapaneeli Viitesivu 1. Äänitulo 2 jakkia Tulo 1 jakki DC-jakki Alikaiuttimen esivahvistiminen jakki Yleiset tiedot Su-4

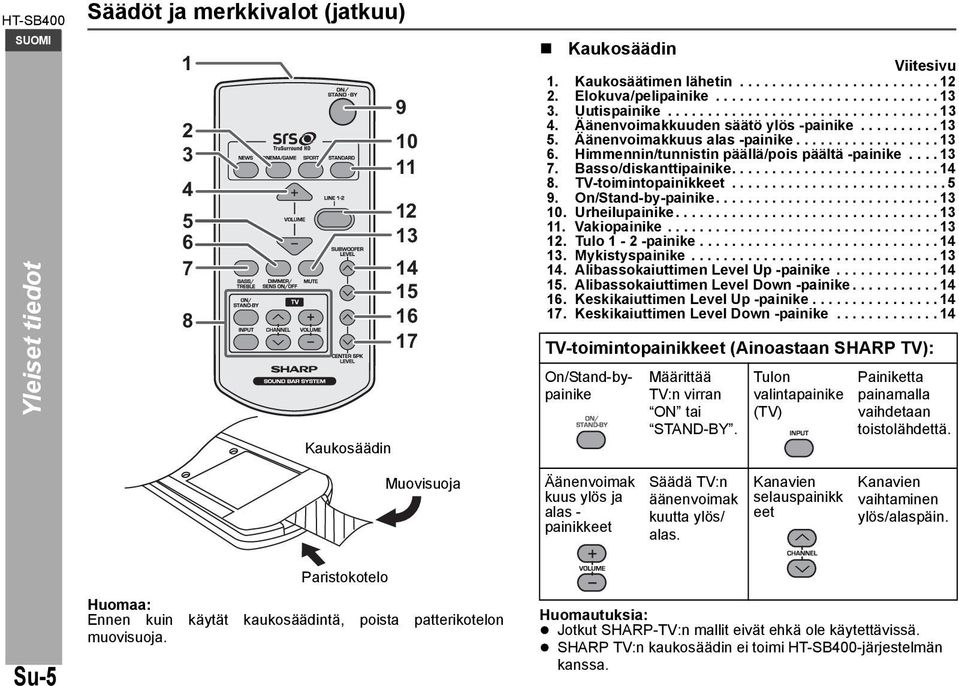

5 Yleiset tiedot Säädöt ja merkkivalot (jatkuu) Kaukosäädin Muovisuoja Kaukosäädin Viitesivu 1. Kaukosäätimen lähetin Elokuva/pelipainike Uutispainike Äänenvoimakkuuden säätö ylös -painike Äänenvoimakkuus alas -painike Himmennin/tunnistin päällä/pois päältä -painike Basso/diskanttipainike TV-toimintopainikkeet On/Stand-by-painike Urheilupainike Vakiopainike Tulo 1-2 -painike Mykistyspainike Alibassokaiuttimen Level Up -painike Alibassokaiuttimen Level Down -painike Keskikaiuttimen Level Up -painike Keskikaiuttimen Level Down -painike TV-toimintopainikkeet (Ainoastaan SHARP TV): On/Stand-bypainike Äänenvoimak kuus ylös ja alas - painikkeet Määrittää TV:n virran ON tai STAND-BY. Säädä TV:n äänenvoimak kuutta ylös/ alas. Tulon valintapainike (TV) Kanavien selauspainikk eet Painiketta painamalla vaihdetaan toistolähdettä. Kanavien vaihtaminen ylös/alaspäin. Su-5 Paristokotelo Huomaa: Ennen kuin käytät kaukosäädintä, poista patterikotelon muovisuoja. Huomautuksia: Jotkut SHARP-TV:n mallit eivät ehkä ole käytettävissä. SHARP TV:n kaukosäädin ei toimi -järjestelmän kanssa.

6 ON/STAND-BY CINEMA/GAME SOUND BAR SYSTEM ON/STAND-BY CINEMA/GAME SOUND BAR SYSTEM Kaiuttimen valmistelu Varmista, että irrotat AC-virtajohdon ennen kuin asennat kaiutinta tai muutat asentoa. Valitse kolmesta asennusmenetelmästä halutun asemoinnin perusteella. Tappien käyttäminen Voit valita joko 25 mm tai 30 mm pituiset tapit. Asennettaessa joko 25 mm:n tai 30 mm:n tapeilla, on käytettävä muttereita (varmistettu 30 mm:n tapeilla). Kaiuttimet voidaan asettaa vaakasuoraan tappeja ja muttereita säätämällä. Vaihtoehto 2 Vaihtoehto 1 Kiristä kaikki tapit esitetyllä tavalla Huomautuksia: Vaihtoehto 1 tai vaihtoehto 2 osoittaa pinnien paikat LCD-TV -telineessä. Kun kiinnität tappeja, aseta kaiutin tyynylle tai pehmeälle vaatteelle vaurioitumisen välttämiseksi. Varotoimi: Kun käytät tappeja kiiltävällä tai liukkaalla pöydällä, kuten lasipäällyksellä, liimaa suojahuovat tappien pohjaan liukumisen estämiseksi. Suojahuopien käyttäminen Vaihtoehto 2 Vaihtoehto 1 Kiinnitä suojahuovat esitetyllä tavalla Huomaa: Vaihtoehto 1 tai vaihtoehto 2 osoittaa suojahuopien paikat LCD- TV-telineessä. Valmistautuminen käyttöön Su-6

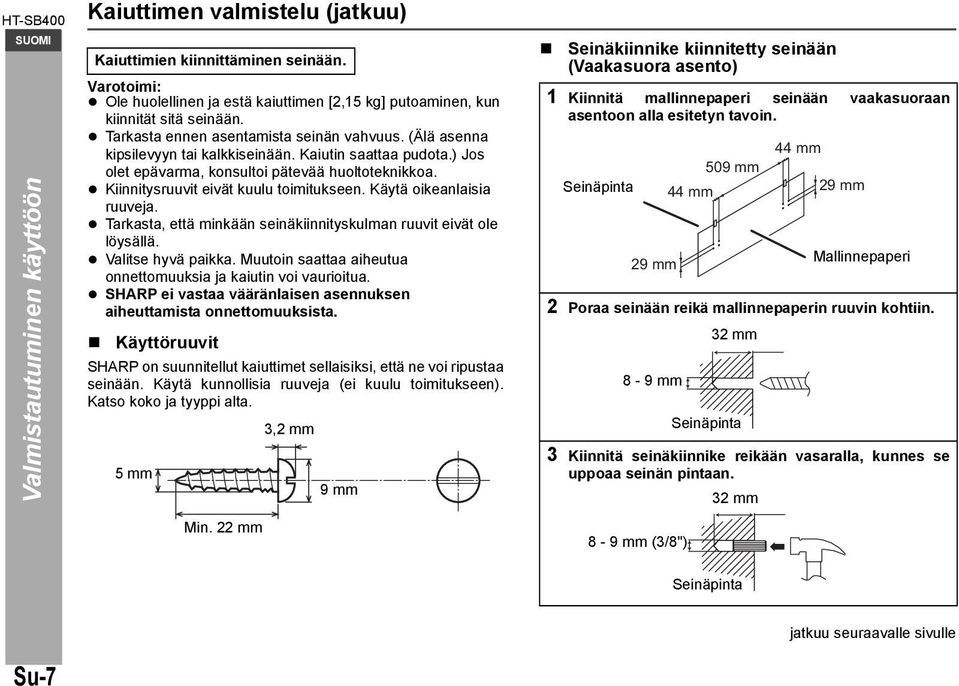

7 Valmistautuminen käyttöön Kaiuttimen valmistelu (jatkuu) Kaiuttimien kiinnittäminen seinään. Varotoimi: Ole huolellinen ja estä kaiuttimen [2,15 kg] putoaminen, kun kiinnität sitä seinään. Tarkasta ennen asentamista seinän vahvuus. (Älä asenna kipsilevyyn tai kalkkiseinään. Kaiutin saattaa pudota.) Jos olet epävarma, konsultoi pätevää huoltoteknikkoa. Kiinnitysruuvit eivät kuulu toimitukseen. Käytä oikeanlaisia ruuveja. Tarkasta, että minkään seinäkiinnityskulman ruuvit eivät ole löysällä. Valitse hyvä paikka. Muutoin saattaa aiheutua onnettomuuksia ja kaiutin voi vaurioitua. SHARP ei vastaa vääränlaisen asennuksen aiheuttamista onnettomuuksista. Käyttöruuvit SHARP on suunnitellut kaiuttimet sellaisiksi, että ne voi ripustaa seinään. Käytä kunnollisia ruuveja (ei kuulu toimitukseen). Katso koko ja tyyppi alta. 5 mm Min. 22 mm 3,2 mm 9 mm Seinäkiinnike kiinnitetty seinään (Vaakasuora asento) 1 Kiinnitä mallinnepaperi seinään vaakasuoraan asentoon alla esitetyn tavoin. Seinäpinta 29 mm 2 Poraa seinään reikä mallinnepaperin ruuvin kohtiin. 8-9 mm 44 mm 509 mm 44 mm 29 mm Mallinnepaperi 3 Kiinnitä seinäkiinnike reikään vasaralla, kunnes se uppoaa seinän pintaan. 8-9 mm (3/8") 32 mm Seinäpinta 32 mm Seinäpinta Su-7 jatkuu seuraavalle sivulle

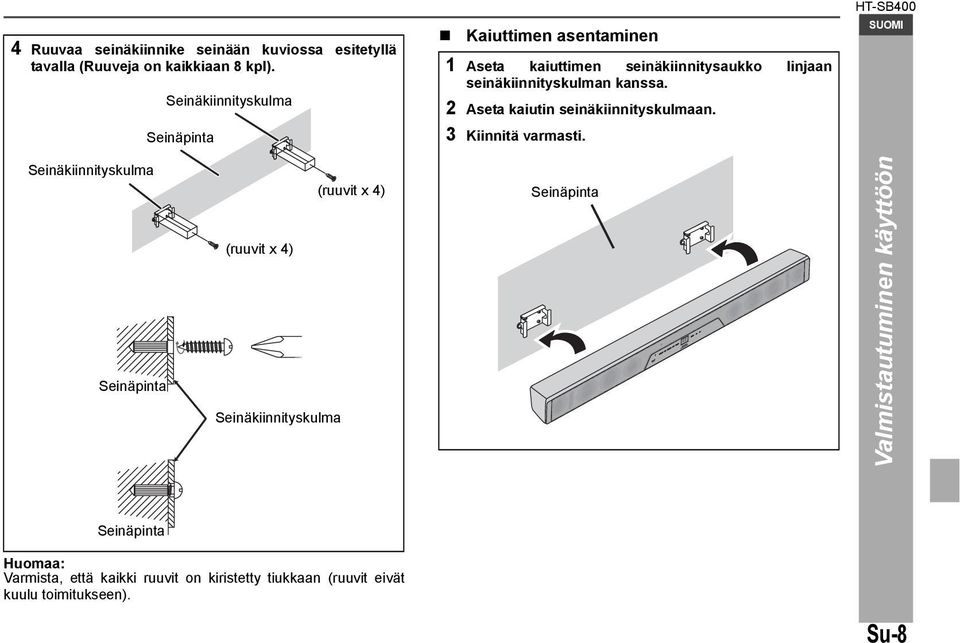

8 ON/STAND-BY SOUND BAR BAR SYSTEM SYSTEM 4 Ruuvaa seinäkiinnike seinään kuviossa esitetyllä tavalla (Ruuveja on kaikkiaan 8 kpl). Seinäkiinnityskulma Seinäpinta Kaiuttimen asentaminen 1 Aseta kaiuttimen seinäkiinnitysaukko linjaan seinäkiinnityskulman kanssa. 2 Aseta kaiutin seinäkiinnityskulmaan. 3 Kiinnitä varmasti. Seinäkiinnityskulma Seinäpinta (ruuvit x 4) Seinäkiinnityskulma (ruuvit x 4) Seinäpinta ON/STAND-BY CINEMA/GAME Valmistautuminen käyttöön Seinäpinta Huomaa: Varmista, että kaikki ruuvit on kiristetty tiukkaan (ruuvit eivät kuulu toimitukseen). Su-8

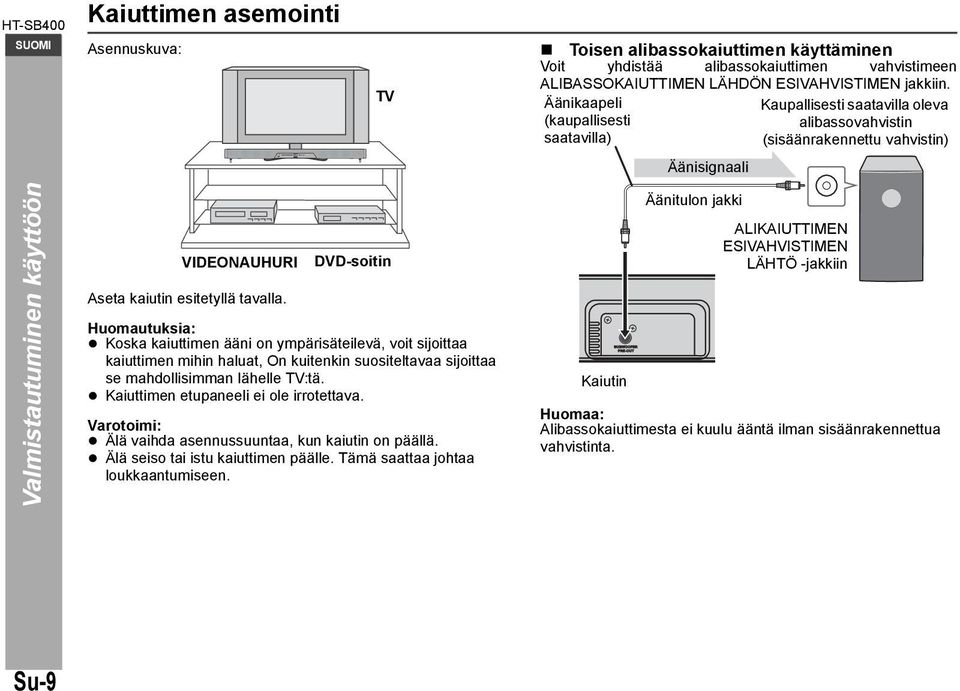

9 ON/STAND-BY CINEMA/GAME SOUND BAR SYSTEM SUBWOOFER PRE-OUT Kaiuttimen asemointi Asennuskuva: TV Toisen alibassokaiuttimen käyttäminen Voit yhdistää alibassokaiuttimen vahvistimeen ALIBASSOKAIUTTIMEN LÄHDÖN ESIVAHVISTIMEN jakkiin. Äänikaapeli (kaupallisesti saatavilla) Kaupallisesti saatavilla oleva alibassovahvistin (sisäänrakennettu vahvistin) Äänisignaali Valmistautuminen käyttöön VIDEONAUHURI DVD-soitin Aseta kaiutin esitetyllä tavalla. Huomautuksia: Koska kaiuttimen ääni on ympärisäteilevä, voit sijoittaa kaiuttimen mihin haluat, On kuitenkin suositeltavaa sijoittaa se mahdollisimman lähelle TV:tä. Kaiuttimen etupaneeli ei ole irrotettava. Varotoimi: Älä vaihda asennussuuntaa, kun kaiutin on päällä. Älä seiso tai istu kaiuttimen päälle. Tämä saattaa johtaa loukkaantumiseen. Kaiutin Äänitulon jakki ALIKAIUTTIMEN ESIVAHVISTIMEN LÄHTÖ -jakkiin Huomaa: Alibassokaiuttimesta ei kuulu ääntä ilman sisäänrakennettua vahvistinta. Su-9

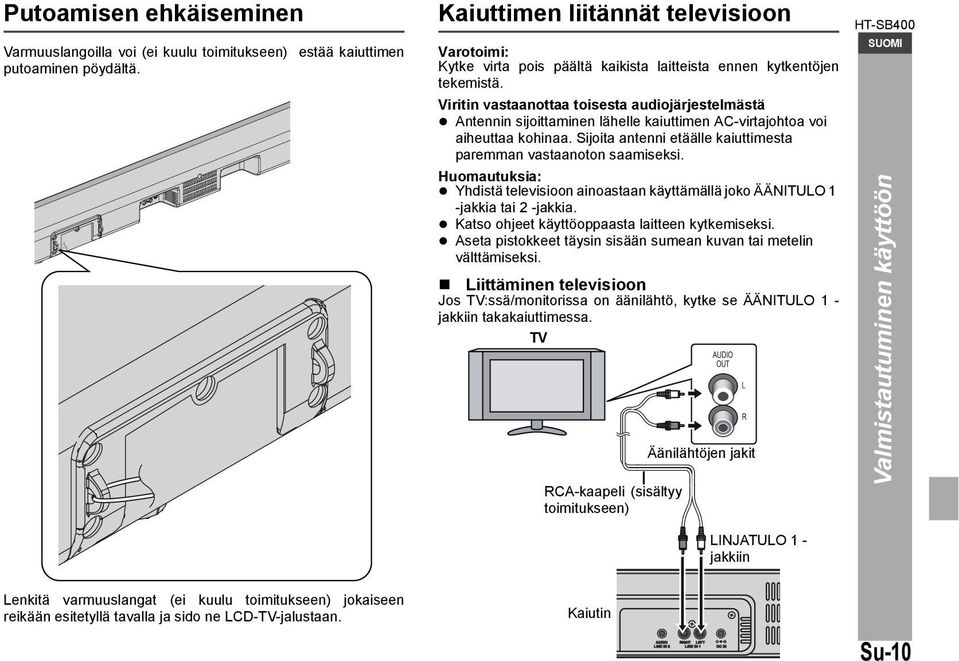

10 AUDIO LINE IN 2 RIGHT LEFT LINE IN 1 DC IN Putoamisen ehkäiseminen Varmuuslangoilla voi (ei kuulu toimitukseen) estää kaiuttimen putoaminen pöydältä. Kaiuttimen liitännät televisioon Varotoimi: Kytke virta pois päältä kaikista laitteista ennen kytkentöjen tekemistä. Viritin vastaanottaa toisesta audiojärjestelmästä Antennin sijoittaminen lähelle kaiuttimen AC-virtajohtoa voi aiheuttaa kohinaa. Sijoita antenni etäälle kaiuttimesta paremman vastaanoton saamiseksi. Huomautuksia: Yhdistä televisioon ainoastaan käyttämällä joko ÄÄNITULO 1 -jakkia tai 2 -jakkia. Katso ohjeet käyttöoppaasta laitteen kytkemiseksi. Aseta pistokkeet täysin sisään sumean kuvan tai metelin välttämiseksi. Liittäminen televisioon Jos TV:ssä/monitorissa on äänilähtö, kytke se ÄÄNITULO 1 - jakkiin takakaiuttimessa. TV RCA-kaapeli (sisältyy toimitukseen) Äänilähtöjen jakit LINJATULO 1 - jakkiin Valmistautuminen käyttöön Lenkitä varmuuslangat (ei kuulu toimitukseen) jokaiseen reikään esitetyllä tavalla ja sido ne LCD-TV-jalustaan. Kaiutin Su-10

11 AUDIO LINE IN 2 RIGHT LEFT LINE IN 1 DC IN AUDIO LINE IN 2 RIGHT LEFT LINE IN 1 DC IN Valmistautuminen käyttöön Su-11 Kaiuttimen liitännät televisioon (jatkuu) Yhdistäminen televisioon (kuulokkeiden jakilla) Jos TV:ssä/monitorissa on kuulokkeiden jakki, kytke se ÄÄNITULO 2 -jakkiin takakaiuttimessa. TV Audiokaapeli (3,5 mm/stereojakki) (lisävaruste) Kaiutin HEADPHONE KUULOKKEEN jakkiin ÄÄNITULO 2 -jakkiin Huomautuksia: Jos television äänenvoimakkuus on jatkuvasti matalalla tasolla, kaiutin kytkeytyy automaattisesti pois päältä. Nosta television äänen voimakkuutta, jos haluat kuulla äänen kaiuttimesta. Jos kaiuttimen äänenvoimakkuus on jatkuvasti hyvin voimakkaalla tasolla, kaiutin mykistyy ja palautuu useiden sekuntien kuluttua. Äänipalkin tietojärjestelmä ei näytä mitään, kun äänenvoimakkuutta nostetaan tai lasketaan. AC-virtakytkentä AC/DC-adapterin käyttäminen 1 Kytke AC-virtajohto AC/DC-adapteriin. 2 Kytke AC/DC-adapterin kaapeli kaiuttimen DC -tulojakkiin. 3 Kytke AC-virtajohto pistorasiaan. ON/STAND-BYilmaisin muuttuu ORANSSI, kun AC-virtaa käytetään. ON/STAND-BY-ilmaisin muuttuu VIHREÄKSI, kun järjestelmä on tilassa ON. AC/DC-adapterin johto DC TULO -jakki (DC 12 V) AC-virtajohto 1 3 AC/DC-adapteri AC-lähtö (AC V ~ 50/60 Hz) Huomautuksia: Irrota AC/DC-adapteri AC-ulosmenosta, jos kaiutin on pidempään käyttämättä. Käytä ainoastaan toimitukseen kuuluvaa AD/AC-adapteria. Muun AC/DC-adapterin käyttäminen saattaa aiheuttaa sähköiskun tai tulipalon. 2

12 ON/STAND-BY CINEMA/GAME SOUND BAR SYSTEM Kaukosäädin Paristojen asennus 1 Aseta tappi reikään esitetyllä tavalla ja vedä paristokotelo auki. Kaukosäätimen takaosa Pinni 2 Irrota vanha paristo paristokotelosta, aseta uusi paristo ja liu uta paristokotelo takaisin kaukosäätimeen. Paristokotelo Paristotyyppi Lukitusliuska Napaisuuden (+) merkki Positiivinen (+) ylöspäin Pariston käyttöä koskevat varotoimet Irrota paristo, jos kaiutin on pidempään käyttämättä. Tämä suojaa mahdolliselta pariston vuodon aiheuttamalta vaurioitumiselta. Varotoimi: Älä käytä ladattavia paristoja (nikkelikadmiumparisto jne.). Räjähdyksen vaara, jos paristo on vaihdettu väärin. Käytä ainoastaan samaa tai vastaavaa paristotyyppiä. Paristoja (paristopakkaus tai asennetut) ei saa altistaa liialliselle kuumuudelle, kuten auringonvalolle, tulelle tai muulle vastaavalle. Paristojen vääränlainen asentaminen voi johtaa kaiuttimen virhetoimintoon. Käyttöä koskevat huomautukset: Vaihda paristo, jos käyttöetäisyys lyhenee tai jos kaukosäädin toimii hallitsemattomasti. Hanki CR litiumparisto. Puhdista kaukosäätimen lähetin ja kaiuttimen tunnistin ajoittain pehmeällä kankaalla. Kaiuttimen tunnistimen altistuminen voimakkaalle valolle voi häiritä toimintaa. Vaihda valaistusta tai kaiuttimen suuntaa, jos näin tapahtuu. Älä altista kaukosäädintä kosteudelle, kuumuudelle, iskulle ja tärinälle. Kaukosäätimen testaus Suuntaa kaukosäädin suoraan kaiuttimen tunnistimeen. Kaukosäädintä voidaan käyttää alla esitetyllä etäisyydellä: Paina ON/STAND-BY-painiketta. Kytkeytyykö virta päälle. Nyt voit nauttia laitteestasi. Kaukosäätimen tunnistin 0,2 m - 6 m Valmistautuminen käyttöön Su-12

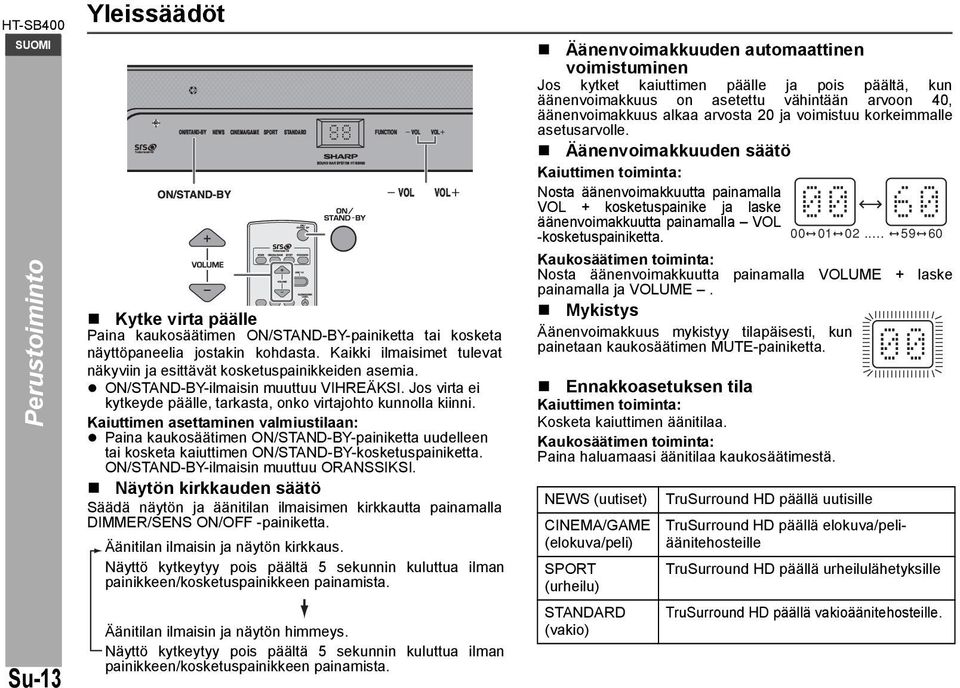

13 SOUND BAR SYSTEM Perustoiminto Su-13 Yleissäädöt ON/STAND-BY CINEMA/GAME Kytke virta päälle Paina kaukosäätimen ON/STAND-BY-painiketta tai kosketa näyttöpaneelia jostakin kohdasta. Kaikki ilmaisimet tulevat näkyviin ja esittävät kosketuspainikkeiden asemia. ON/STAND-BY-ilmaisin muuttuu VIHREÄKSI. Jos virta ei kytkeyde päälle, tarkasta, onko virtajohto kunnolla kiinni. Kaiuttimen asettaminen valmiustilaan: Paina kaukosäätimen ON/STAND-BY-painiketta uudelleen tai kosketa kaiuttimen ON/STAND-BY-kosketuspainiketta. ON/STAND-BY-ilmaisin muuttuu ORANSSIKSI. Näytön kirkkauden säätö Säädä näytön ja äänitilan ilmaisimen kirkkautta painamalla DIMMER/SENS ON/OFF -painiketta. Äänitilan ilmaisin ja näytön kirkkaus. Näyttö kytkeytyy pois päältä 5 sekunnin kuluttua ilman painikkeen/kosketuspainikkeen painamista. Äänitilan ilmaisin ja näytön himmeys. Näyttö kytkeytyy pois päältä 5 sekunnin kuluttua ilman painikkeen/kosketuspainikkeen painamista. Äänenvoimakkuuden automaattinen voimistuminen Jos kytket kaiuttimen päälle ja pois päältä, kun äänenvoimakkuus on asetettu vähintään arvoon 40, äänenvoimakkuus alkaa arvosta 20 ja voimistuu korkeimmalle asetusarvolle. Äänenvoimakkuuden säätö Kaiuttimen toiminta: Nosta äänenvoimakkuutta painamalla + kosketuspainike ja laske äänenvoimakkuutta painamalla -kosketuspainiketta Kaukosäätimen toiminta: Nosta äänenvoimakkuutta painamalla UME + laske painamalla ja UME. Mykistys Äänenvoimakkuus mykistyy tilapäisesti, kun painetaan kaukosäätimen MUTE-painiketta. Ennakkoasetuksen tila Kaiuttimen toiminta: Kosketa kaiuttimen äänitilaa. Kaukosäätimen toiminta: Paina haluamaasi äänitilaa kaukosäätimestä. (uutiset) TruSurround HD päällä uutisille CINEMA/GAME TruSurround HD päällä elokuva/peliäänitehosteille (elokuva/peli) TruSurround HD päällä urheilulähetyksille (urheilu) TruSurround HD päällä vakioäänitehosteille. (vakio)

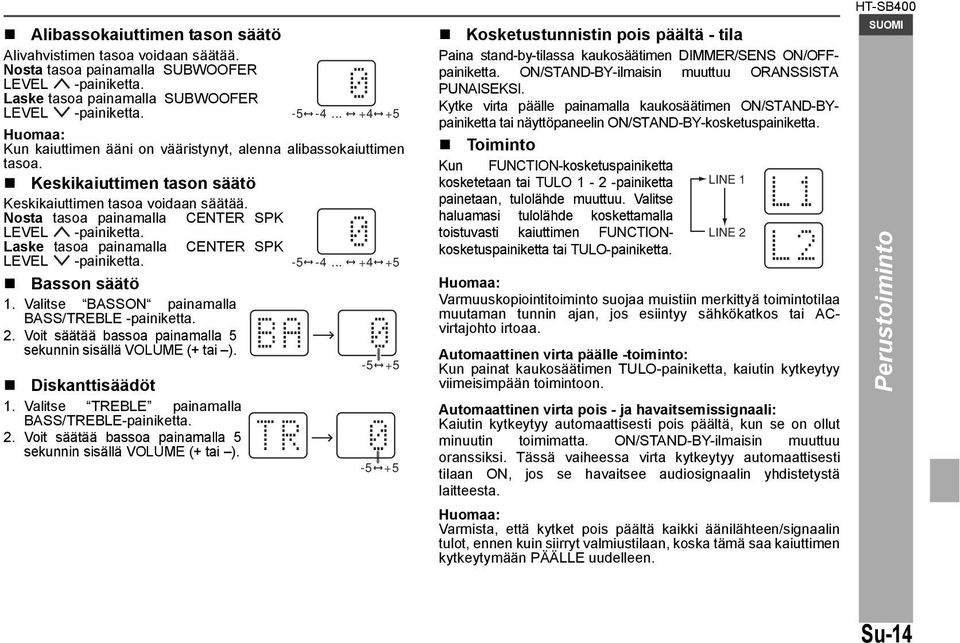

14 Alibassokaiuttimen tason säätö Alivahvistimen tasoa voidaan säätää. Nosta tasoa painamalla SUBWOOFER LEVEL -painiketta. Laske tasoa painamalla SUBWOOFER LEVEL -painiketta Huomaa: Kun kaiuttimen ääni on vääristynyt, alenna alibassokaiuttimen tasoa. Keskikaiuttimen tason säätö Keskikaiuttimen tasoa voidaan säätää. Nosta tasoa painamalla CENTER SPK LEVEL -painiketta. Laske tasoa painamalla CENTER SPK LEVEL -painiketta Basson säätö 1. Valitse BASSON painamalla BASS/TREBLE -painiketta. 2. Voit säätää bassoa painamalla 5 sekunnin sisällä UME (+ tai ) Diskanttisäädöt 1. Valitse TREBLE painamalla BASS/TREBLE-painiketta. 2. Voit säätää bassoa painamalla 5 sekunnin sisällä UME (+ tai ) Kosketustunnistin pois päältä - tila Paina stand-by-tilassa kaukosäätimen DIMMER/SENS ON/OFFpainiketta. ON/STAND-BY-ilmaisin muuttuu ORANSSISTA PUNAISEKSI. Kytke virta päälle painamalla kaukosäätimen ON/STAND-BYpainiketta tai näyttöpaneelin ON/STAND-BY-kosketuspainiketta. Toiminto Kun -kosketuspainiketta kosketetaan tai TULO 1-2 -painiketta LINE 1 painetaan, tulolähde muuttuu. Valitse haluamasi tulolähde koskettamalla toistuvasti kaiuttimen kosketuspainiketta LINE 2 tai TULO-painiketta. Huomaa: Varmuuskopiointitoiminto suojaa muistiin merkittyä toimintotilaa muutaman tunnin ajan, jos esiintyy sähkökatkos tai ACvirtajohto irtoaa. Automaattinen virta päälle -toiminto: Kun painat kaukosäätimen TULO-painiketta, kaiutin kytkeytyy viimeisimpään toimintoon. Automaattinen virta pois - ja havaitsemissignaali: Kaiutin kytkeytyy automaattisesti pois päältä, kun se on ollut minuutin toimimatta. ON/STAND-BY-ilmaisin muuttuu oranssiksi. Tässä vaiheessa virta kytkeytyy automaattisesti tilaan ON, jos se havaitsee audiosignaalin yhdistetystä laitteesta. Huomaa: Varmista, että kytket pois päältä kaikki äänilähteen/signaalin tulot, ennen kuin siirryt valmiustilaan, koska tämä saa kaiuttimen kytkeytymään PÄÄLLE uudelleen. Perustoiminto Su-14

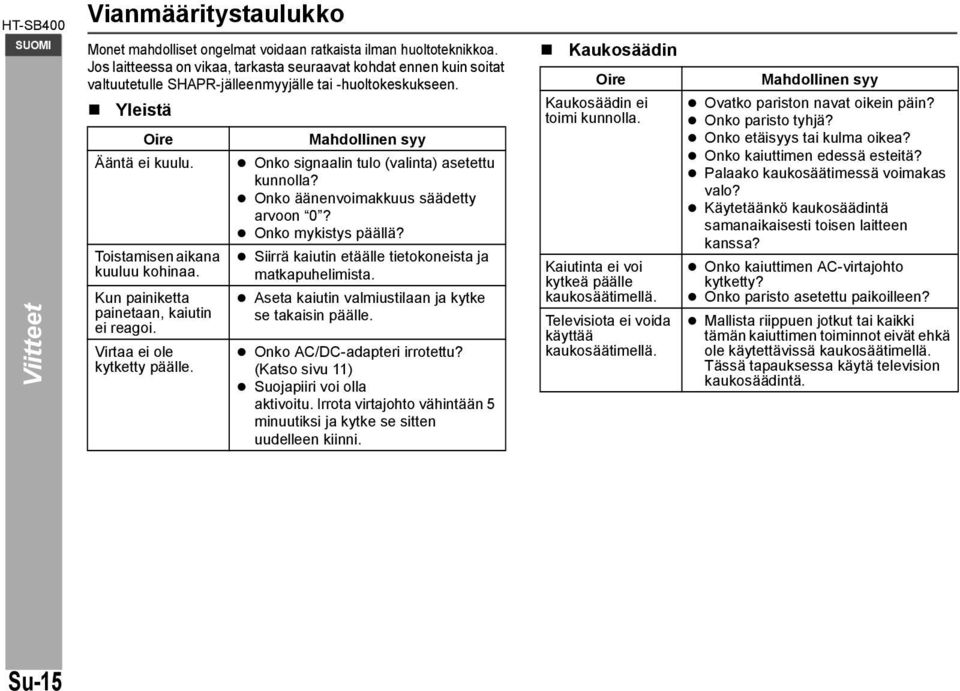

15 Viitteet Vianmääritystaulukko Monet mahdolliset ongelmat voidaan ratkaista ilman huoltoteknikkoa. Jos laitteessa on vikaa, tarkasta seuraavat kohdat ennen kuin soitat valtuutetulle SHAPR-jälleenmyyjälle tai -huoltokeskukseen. Yleistä Oire Ääntä ei kuulu. Toistamisen aikana kuuluu kohinaa. Kun painiketta painetaan, kaiutin ei reagoi. Virtaa ei ole kytketty päälle. Mahdollinen syy Onko signaalin tulo (valinta) asetettu kunnolla? Onko äänenvoimakkuus säädetty arvoon 0? Onko mykistys päällä? Siirrä kaiutin etäälle tietokoneista ja matkapuhelimista. Aseta kaiutin valmiustilaan ja kytke se takaisin päälle. Onko AC/DC-adapteri irrotettu? (Katso sivu 11) Suojapiiri voi olla aktivoitu. Irrota virtajohto vähintään 5 minuutiksi ja kytke se sitten uudelleen kiinni. Kaukosäädin Oire Kaukosäädin ei toimi kunnolla. Kaiutinta ei voi kytkeä päälle kaukosäätimellä. Televisiota ei voida käyttää kaukosäätimellä. Mahdollinen syy Ovatko pariston navat oikein päin? Onko paristo tyhjä? Onko etäisyys tai kulma oikea? Onko kaiuttimen edessä esteitä? Palaako kaukosäätimessä voimakas valo? Käytetäänkö kaukosäädintä samanaikaisesti toisen laitteen kanssa? Onko kaiuttimen AC-virtajohto kytketty? Onko paristo asetettu paikoilleen? Mallista riippuen jotkut tai kaikki tämän kaiuttimen toiminnot eivät ehkä ole käytettävissä kaukosäätimellä. Tässä tapauksessa käytä television kaukosäädintä. Su-15

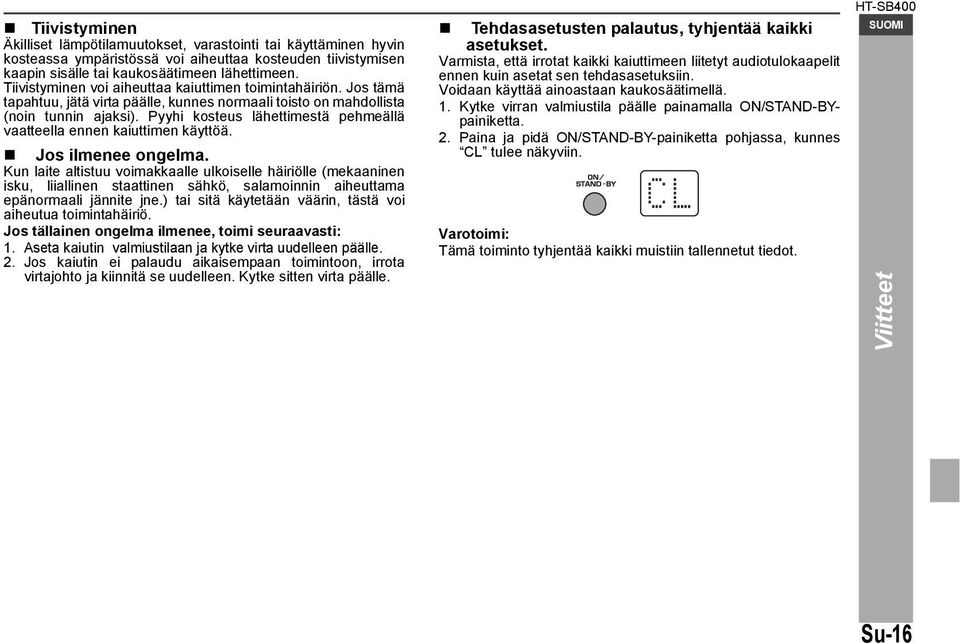

16 Tiivistyminen Äkilliset lämpötilamuutokset, varastointi tai käyttäminen hyvin kosteassa ympäristössä voi aiheuttaa kosteuden tiivistymisen kaapin sisälle tai kaukosäätimeen lähettimeen. Tiivistyminen voi aiheuttaa kaiuttimen toimintahäiriön. Jos tämä tapahtuu, jätä virta päälle, kunnes normaali toisto on mahdollista (noin tunnin ajaksi). Pyyhi kosteus lähettimestä pehmeällä vaatteella ennen kaiuttimen käyttöä. Jos ilmenee ongelma. Kun laite altistuu voimakkaalle ulkoiselle häiriölle (mekaaninen isku, liiallinen staattinen sähkö, salamoinnin aiheuttama epänormaali jännite jne.) tai sitä käytetään väärin, tästä voi aiheutua toimintahäiriö. Jos tällainen ongelma ilmenee, toimi seuraavasti: 1. Aseta kaiutin valmiustilaan ja kytke virta uudelleen päälle. 2. Jos kaiutin ei palaudu aikaisempaan toimintoon, irrota virtajohto ja kiinnitä se uudelleen. Kytke sitten virta päälle. Tehdasasetusten palautus, tyhjentää kaikki asetukset. Varmista, että irrotat kaikki kaiuttimeen liitetyt audiotulokaapelit ennen kuin asetat sen tehdasasetuksiin. Voidaan käyttää ainoastaan kaukosäätimellä. 1. Kytke virran valmiustila päälle painamalla ON/STAND-BYpainiketta. 2. Paina ja pidä ON/STAND-BY-painiketta pohjassa, kunnes CL tulee näkyviin. Varotoimi: Tämä toiminto tyhjentää kaikki muistiin tallennetut tiedot. Viitteet Su-16

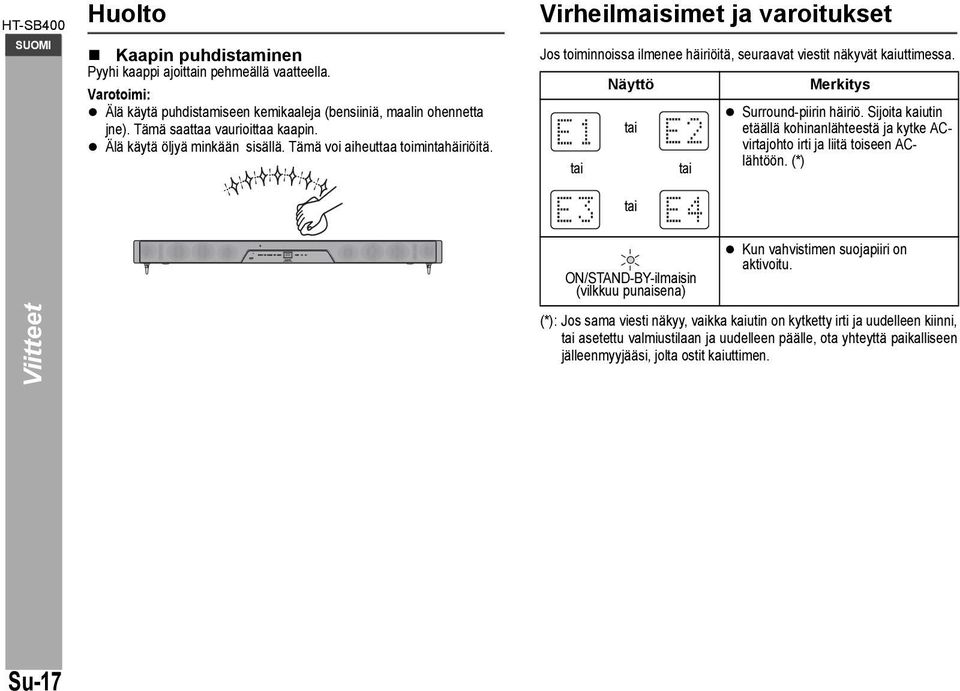

17 ON/STAND-BY CINEMA/GAME SOUND BAR SYSTEM Huolto Kaapin puhdistaminen Pyyhi kaappi ajoittain pehmeällä vaatteella. Varotoimi: Älä käytä puhdistamiseen kemikaaleja (bensiiniä, maalin ohennetta jne). Tämä saattaa vaurioittaa kaapin. Älä käytä öljyä minkään sisällä. Tämä voi aiheuttaa toimintahäiriöitä. Virheilmaisimet ja varoitukset Jos toiminnoissa ilmenee häiriöitä, seuraavat viestit näkyvät kaiuttimessa. tai Näyttö tai tai Merkitys Surround-piirin häiriö. Sijoita kaiutin etäällä kohinanlähteestä ja kytke ACvirtajohto irti ja liitä toiseen AClähtöön. (*) tai ON/STAND-BY-ilmaisin (vilkkuu punaisena) Kun vahvistimen suojapiiri on aktivoitu. Viitteet (*): Jos sama viesti näkyy, vaikka kaiutin on kytketty irti ja uudelleen kiinni, tai asetettu valmiustilaan ja uudelleen päälle, ota yhteyttä paikalliseen jälleenmyyjääsi, jolta ostit kaiuttimen. Su-17

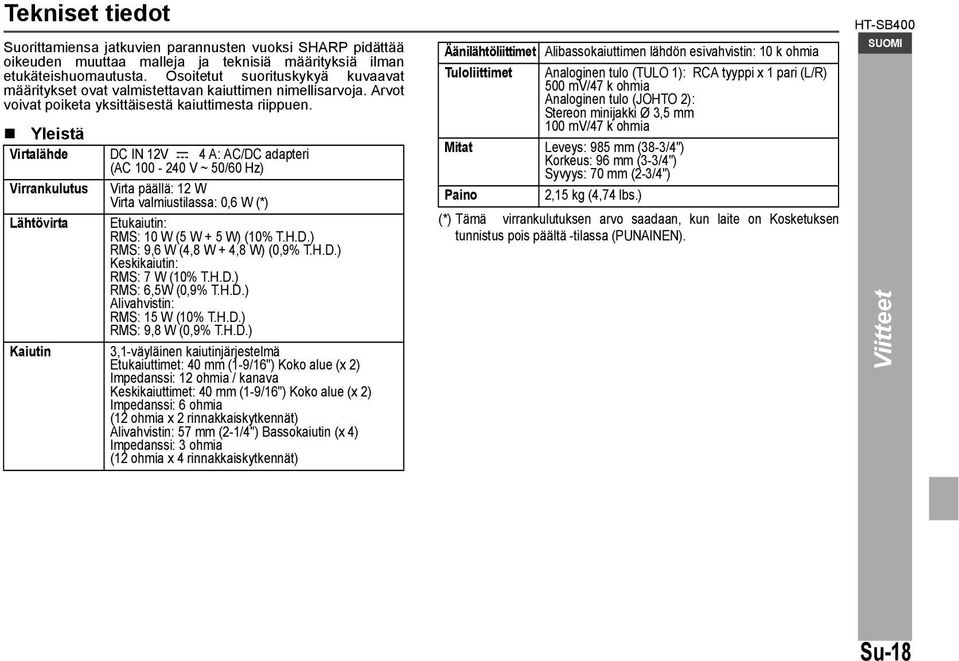

18 Tekniset tiedot Suorittamiensa jatkuvien parannusten vuoksi SHARP pidättää oikeuden muuttaa malleja ja teknisiä määrityksiä ilman etukäteishuomautusta. Osoitetut suorituskykyä kuvaavat määritykset ovat valmistettavan kaiuttimen nimellisarvoja. Arvot voivat poiketa yksittäisestä kaiuttimesta riippuen. Yleistä Virtalähde DC IN 12V 4 A: AC/DC adapteri (AC V ~ 50/60 Hz) Virrankulutus Virta päällä: 12 W Virta valmiustilassa: 0,6 W (*) Lähtövirta Etukaiutin: RMS: 10 W (5 W + 5 W) (10% T.H.D.) RMS: 9,6 W (4,8 W + 4,8 W) (0,9% T.H.D.) Keskikaiutin: RMS: 7 W (10% T.H.D.) RMS: 6,5W (0,9% T.H.D.) Alivahvistin: RMS: 15 W (10% T.H.D.) RMS: 9,8 W (0,9% T.H.D.) Kaiutin 3,1-väyläinen kaiutinjärjestelmä Etukaiuttimet: 40 mm (1-9/16") Koko alue (x 2) Impedanssi: 12 ohmia / kanava Keskikaiuttimet: 40 mm (1-9/16") Koko alue (x 2) Impedanssi: 6 ohmia (12 ohmia x 2 rinnakkaiskytkennät) Alivahvistin: 57 mm (2-1/4") Bassokaiutin (x 4) Impedanssi: 3 ohmia (12 ohmia x 4 rinnakkaiskytkennät) Äänilähtöliittimet Alibassokaiuttimen lähdön esivahvistin: 10 k ohmia Tuloliittimet Analoginen tulo (TULO 1): RCA tyyppi x 1 pari (L/R) 500 mv/47 k ohmia Analoginen tulo (JOHTO 2): Stereon minijakki Ø 3,5 mm 100 mv/47 k ohmia Mitat Leveys: 985 mm (38-3/4") Korkeus: 96 mm (3-3/4") Syvyys: 70 mm (2-3/4") Paino 2,15 kg (4,74 lbs.) (*) Tämä virrankulutuksen arvo saadaan, kun laite on Kosketuksen tunnistus pois päältä -tilassa (PUNAINEN). Viitteet Su-18
