1 VANNESAHA HYVÄKSYTTY Artikkeli 785 KÄYTTÖ- JA HUOLTO-OHJEET 1

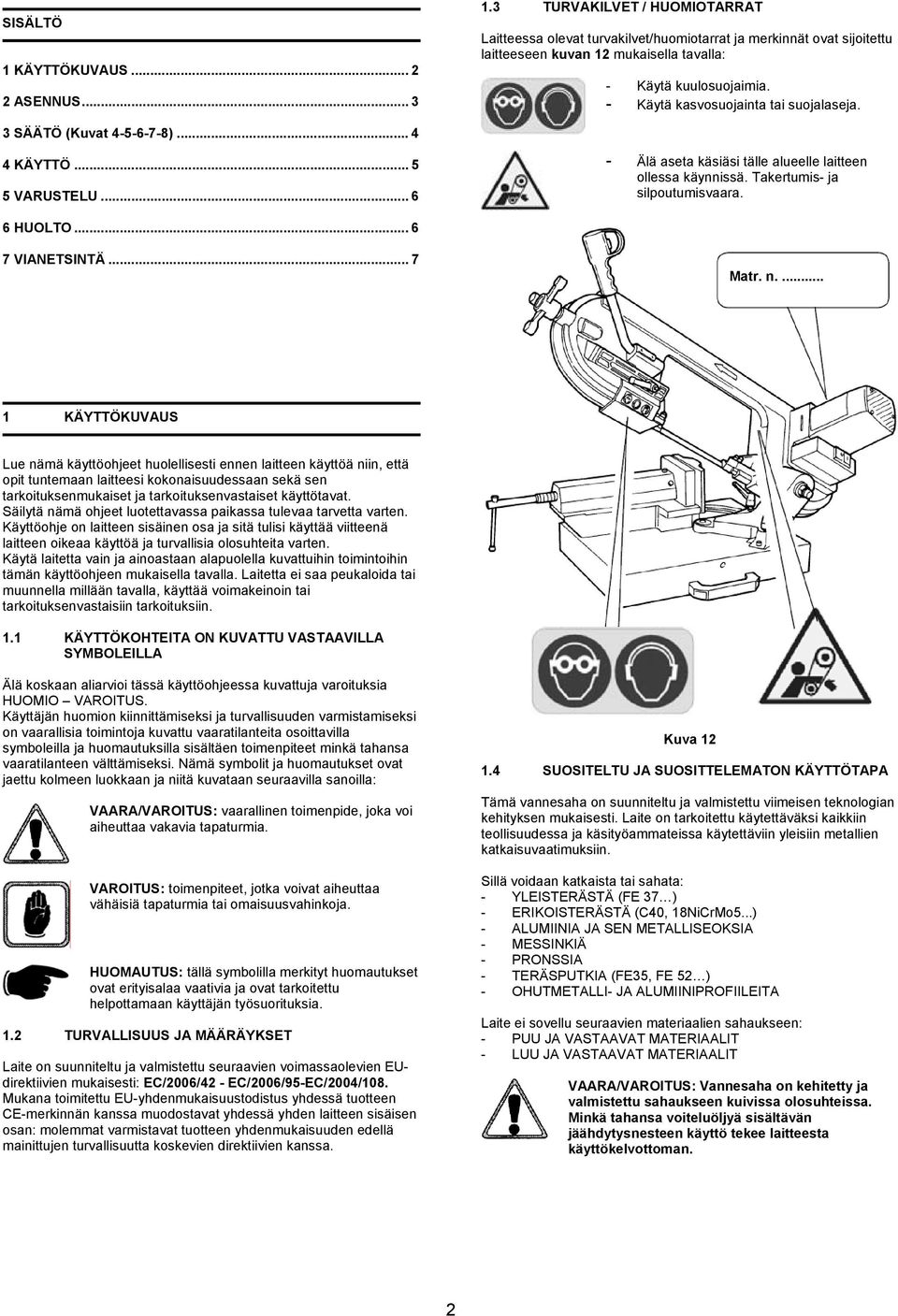

2 SISÄLTÖ 1 KÄYTTÖKUVAUS ASENNUS TURVAKILVET / HUOMIOTARRAT Laitteessa olevat turvakilvet/huomiotarrat ja merkinnät ovat sijoitettu laitteeseen kuvan 12 mukaisella tavalla: - Käytä kuulosuojaimia. - Käytä kasvosuojainta tai suojalaseja. 3 SÄÄTÖ (Kuvat ) KÄYTTÖ VARUSTELU Älä aseta käsiäsi tälle alueelle laitteen ollessa käynnissä. Takertumis- ja silpoutumisvaara. 6 HUOLTO VIANETSINTÄ... 7 Matr. n KÄYTTÖKUVAUS Lue nämä käyttöohjeet huolellisesti ennen laitteen käyttöä niin, että opit tuntemaan laitteesi kokonaisuudessaan sekä sen tarkoituksenmukaiset ja tarkoituksenvastaiset käyttötavat. Säilytä nämä ohjeet luotettavassa paikassa tulevaa tarvetta varten. Käyttöohje on laitteen sisäinen osa ja sitä tulisi käyttää viitteenä laitteen oikeaa käyttöä ja turvallisia olosuhteita varten. Käytä laitetta vain ja ainoastaan alapuolella kuvattuihin toimintoihin tämän käyttöohjeen mukaisella tavalla. Laitetta ei saa peukaloida tai muunnella millään tavalla, käyttää voimakeinoin tai tarkoituksenvastaisiin tarkoituksiin. 1.1 KÄYTTÖKOHTEITA ON KUVATTU VASTAAVILLA SYMBOLEILLA Älä koskaan aliarvioi tässä käyttöohjeessa kuvattuja varoituksia HUOMIO VAROITUS. Käyttäjän huomion kiinnittämiseksi ja turvallisuuden varmistamiseksi on vaarallisia toimintoja kuvattu vaaratilanteita osoittavilla symboleilla ja huomautuksilla sisältäen toimenpiteet minkä tahansa vaaratilanteen välttämiseksi. Nämä symbolit ja huomautukset ovat jaettu kolmeen luokkaan ja niitä kuvataan seuraavilla sanoilla: VAARA/VAROITUS: vaarallinen toimenpide, joka voi aiheuttaa vakavia tapaturmia. VAROITUS: toimenpiteet, jotka voivat aiheuttaa vähäisiä tapaturmia tai omaisuusvahinkoja. HUOMAUTUS: tällä symbolilla merkityt huomautukset ovat erityisalaa vaativia ja ovat tarkoitettu helpottamaan käyttäjän työsuorituksia. 1.2 TURVALLISUUS JA MÄÄRÄYKSET Laite on suunniteltu ja valmistettu seuraavien voimassaolevien EUdirektiivien mukaisesti: EC/2006/42 - EC/2006/95-EC/2004/108. Mukana toimitettu EU-yhdenmukaisuustodistus yhdessä tuotteen CE-merkinnän kanssa muodostavat yhdessä yhden laitteen sisäisen osan: molemmat varmistavat tuotteen yhdenmukaisuuden edellä mainittujen turvallisuutta koskevien direktiivien kanssa. Kuva SUOSITELTU JA SUOSITTELEMATON KÄYTTÖTAPA Tämä vannesaha on suunniteltu ja valmistettu viimeisen teknologian kehityksen mukaisesti. Laite on tarkoitettu käytettäväksi kaikkiin teollisuudessa ja käsityöammateissa käytettäviin yleisiin metallien katkaisuvaatimuksiin. Sillä voidaan katkaista tai sahata: - YLEISTERÄSTÄ (FE 37 ) - ERIKOISTERÄSTÄ (C40, 18NiCrMo5...) - ALUMIINIA JA SEN METALLISEOKSIA - MESSINKIÄ - PRONSSIA - TERÄSPUTKIA (FE35, FE 52 ) - OHUTMETALLI- JA ALUMIINIPROFIILEITA Laite ei sovellu seuraavien materiaalien sahaukseen: - PUU JA VASTAAVAT MATERIAALIT - LUU JA VASTAAVAT MATERIAALIT VAARA/VAROITUS: Vannesaha on kehitetty ja valmistettu sahaukseen kuivissa olosuhteissa. Minkä tahansa voiteluöljyä sisältävän jäähdytysnesteen käyttö tekee laitteesta käyttökelvottoman. 2

3 1.5 NORMAALIT VAROTOIMENPITEET - Älä käytä laitetta erittäin kosteissa paikoissa, tai herkästi syttyvien nesteiden tai kaasujen läheisyydessä. - Älä käytä laitetta ulkona ja epäsuotuisissa ympäristön olosuhteissa (esim. räjähdysvaarallinen ympäristö, ukkosen tai sateen aikana). - Käytä työhön soveltuvaa vaatetusta. Älä käytä pitkähihaisia paitoja tai asusteita kuten, huiveja, vöitä tai koruja jotka voivat takertua laitteen liikkuviin ja pyöriviin osiin. - Käytä aina henkilösuojaimia: turvallisuusstandardien mukaisia suojalaseja, oikean kokoisia suojakäsineitä, kuulosuojaimia tai korvatulppia, ja tarvittaessa hiusverkkoa. - Laitteen parhaan suorituskyvyn varmistamiseksi käytä aina tässä käyttöohjeessa suositeltuja työkaluja. - Kaikilla käytettävillä jatkojohdoilla täytyy olla tyyppihyväksyntä ja niiden täytyy olla turvallisuusstandardien mukaisia. - Älä käytä laitetta jos keskittymiskykysi on alentunut tai, jos fyysinen kuntosi ei ole hyvä. 1.6 JÄÄNNÖSRISKEJÄ KOSKEVAT VAROTOIMENPITEET - Pidä aina työstöstä muodostuneet jäänteet kaukana sahausalueelta. - Käytä aina kiinnityslaitteita tai puristimia. Sahattavat tai katkaistavat osat täytyy aina lukita paikalleen kiinnityslaitteella tai puristimella. - Pidä aina kätesi kaukana työalueelta laitteen ollessa käynnissä: vapauta kahvan käyttöpainike ennen osan asettamista laitteeseen tai sen irrottamista. - Älä käytä laitetta tarkoituksenvastaisesti tai voimakeinoin: liiallinen leikkuupaine voi aiheuttaa terän nopeaa kulumista, laitteen suorituskyvyn heikkenemistä sekä viimeistely- ja sahaustarkkuuden alentumista. 1.7 MELU- JA TÄRINÄTASOJA KOSKEVAT TIEDOT Tässä käyttöohjeessa kuvatuissa normaaleissa käyttöolosuhteissa tämä vannesaha tuottaa vastaavanarvoisen akustisen äänenpainetason: 79.0 db(a) kuormittamattomana 81.2 db(a) sahauksen aikana (esim. teräsputken Ø 130 mm, paksuus 10 mm sahaus), leikkuunopeudella 70 mt/min. 2 minuutin painotetulla käyttöjaksolla. Keskimääräinen säännöllisesti mitattu käsiin ja käsivarsiin kohdistuva tärinätaso ei ylitä 2.5 m/s². Mittaukset suoritettiin standardien UNI7712, ISO3740, ISO 3746 ja EC/2006/42 mukaisesti. Kuvatut päästötasot eivät ole välttämättömiä turvatasoja. Vaikka päästötasojen ja altistumistasojen välillä on yhteneväisyyksiä, arvoja ei voi käyttää tulevien varotoimenpiteiden tarpeiden arviointia varten. Muut, käyttäjän altistumistasoihin vaikuttavat tekijät ovat työpaikan ominaisuudet, muiden melulähteiden läsnäolo, käynnissä olevat koneet jne. Altistumistasot voivat myös vaihdella maiden välillä. Tämä tieto on välttämätön käyttäjän parempaa arviointia varten melusta johtuvista riskeistä ja vaaratilanteista johtuen. 1.8 TIETOA ELEKTROMAGNEETTISESTA YHTEENSOPIVUUDESTA Eurooppalaisten turvallisuussäädösten ja erityisesti direktiivin 2004/108/CE mukaisesti, kaikki laitteet on varustettava radiohäiriösuojuksilla sekä ulkoista että laitteen itsensä lähettämää radiohäirintää vastaan. Tämä laite on varustettu suodattimilla, joka varmistaa sen, että laite on turvallinen ja täyttää yläpuolella kuvatut määräykset. Testit suoritettiin direktiivien , EN , EN ja EN mukaisella tavalla. 1.9 LAITEKUVAUS (Kuva 1) Vannesaha sisältää kaksi perusosaa: laiterunko 5, varustettuna moottorilla alaosan kiinteällä käyttölaitteella 7, puristimella 11, alustalla 13 ja kääntyvällä kannattimella 9. Varaosat, jotka on kuvattu varaosakuvassa: Kuva 1: 1 Kahva 2 Terän kireyden säätöpyörä (käsikäyttöinen) 3 Käyttökahva 4 Liukuva teräohjain 5 Laiterunko 6 Terä 7 Moottori 8 Ohjauskotelo 9 Rajoitin 10 Kiinnityslaite (puristin) 11 Morse 12 Kiinnityslaite 13 Alusta PAINO Kg KOKO... cm 108 x 75 x H80 max.... kokonaismitat PAKKAUKSEN KOKO... cm 100 x 39 x H57 2 ASENNUS JA KOKOONPANO 2.1 PAKKAUKSEN PURKU Poista laitetta kuljetuksen aikana suojaava puukehikko. Älä vahingoita kehikkoa, koska laite voidaan asettaa siihen pitempien kuljetusmatkojen ajaksi, sekä säilyttää siinä pitempien seisonta-aikojen aikana. 2.2 KÄSITTELY (Kuva 2) Koska laite on painava (38 kg netto), sen nosto, siirto ja sijoittaminen on suoritettava vähintään kahden henkilön toimesta. Laite on nostettava ja siirrettävä käyttämällä alustalevyyn kiinnitettyä kiinteää kahvaa 3. HUOMAUTUS: Henkilökohtaisia kuulosuojaimia tulisi käyttää, kuten esim. kuulosuojaimia tai korvatulppia. 3

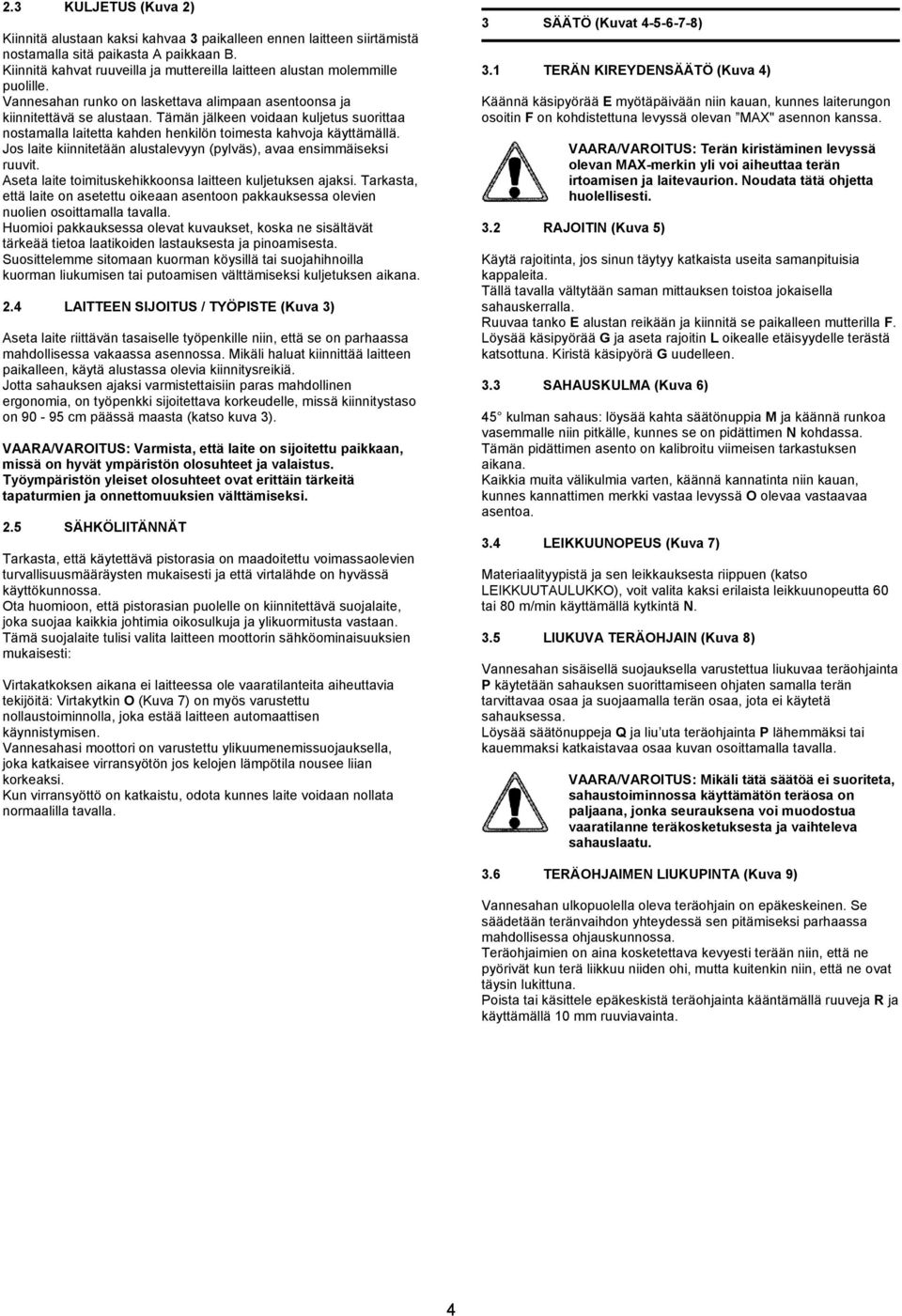

4 2.3 KULJETUS (Kuva 2) Kiinnitä alustaan kaksi kahvaa 3 paikalleen ennen laitteen siirtämistä nostamalla sitä paikasta A paikkaan B. Kiinnitä kahvat ruuveilla ja muttereilla laitteen alustan molemmille puolille. Vannesahan runko on laskettava alimpaan asentoonsa ja kiinnitettävä se alustaan. Tämän jälkeen voidaan kuljetus suorittaa nostamalla laitetta kahden henkilön toimesta kahvoja käyttämällä. Jos laite kiinnitetään alustalevyyn (pylväs), avaa ensimmäiseksi ruuvit. Aseta laite toimituskehikkoonsa laitteen kuljetuksen ajaksi. Tarkasta, että laite on asetettu oikeaan asentoon pakkauksessa olevien nuolien osoittamalla tavalla. Huomioi pakkauksessa olevat kuvaukset, koska ne sisältävät tärkeää tietoa laatikoiden lastauksesta ja pinoamisesta. Suosittelemme sitomaan kuorman köysillä tai suojahihnoilla kuorman liukumisen tai putoamisen välttämiseksi kuljetuksen aikana. 2.4 LAITTEEN SIJOITUS / TYÖPISTE (Kuva 3) Aseta laite riittävän tasaiselle työpenkille niin, että se on parhaassa mahdollisessa vakaassa asennossa. Mikäli haluat kiinnittää laitteen paikalleen, käytä alustassa olevia kiinnitysreikiä. Jotta sahauksen ajaksi varmistettaisiin paras mahdollinen ergonomia, on työpenkki sijoitettava korkeudelle, missä kiinnitystaso on cm päässä maasta (katso kuva 3). VAARA/VAROITUS: Varmista, että laite on sijoitettu paikkaan, missä on hyvät ympäristön olosuhteet ja valaistus. Työympäristön yleiset olosuhteet ovat erittäin tärkeitä tapaturmien ja onnettomuuksien välttämiseksi. 2.5 SÄHKÖLIITÄNNÄT Tarkasta, että käytettävä pistorasia on maadoitettu voimassaolevien turvallisuusmääräysten mukaisesti ja että virtalähde on hyvässä käyttökunnossa. Ota huomioon, että pistorasian puolelle on kiinnitettävä suojalaite, joka suojaa kaikkia johtimia oikosulkuja ja ylikuormitusta vastaan. Tämä suojalaite tulisi valita laitteen moottorin sähköominaisuuksien mukaisesti: Virtakatkoksen aikana ei laitteessa ole vaaratilanteita aiheuttavia tekijöitä: Virtakytkin O (Kuva 7) on myös varustettu nollaustoiminnolla, joka estää laitteen automaattisen käynnistymisen. Vannesahasi moottori on varustettu ylikuumenemissuojauksella, joka katkaisee virransyötön jos kelojen lämpötila nousee liian korkeaksi. Kun virransyöttö on katkaistu, odota kunnes laite voidaan nollata normaalilla tavalla. 3 SÄÄTÖ (Kuvat ) 3.1 TERÄN KIREYDENSÄÄTÖ (Kuva 4) Käännä käsipyörää E myötäpäivään niin kauan, kunnes laiterungon osoitin F on kohdistettuna levyssä olevan MAX" asennon kanssa. VAARA/VAROITUS: Terän kiristäminen levyssä olevan MAX-merkin yli voi aiheuttaa terän irtoamisen ja laitevaurion. Noudata tätä ohjetta huolellisesti. 3.2 RAJOITIN (Kuva 5) Käytä rajoitinta, jos sinun täytyy katkaista useita samanpituisia kappaleita. Tällä tavalla vältytään saman mittauksen toistoa jokaisella sahauskerralla. Ruuvaa tanko E alustan reikään ja kiinnitä se paikalleen mutterilla F. Löysää käsipyörää G ja aseta rajoitin L oikealle etäisyydelle terästä katsottuna. Kiristä käsipyörä G uudelleen. 3.3 SAHAUSKULMA (Kuva 6) 45 kulman sahaus: löysää kahta säätönuppia M ja käännä runkoa vasemmalle niin pitkälle, kunnes se on pidättimen N kohdassa. Tämän pidättimen asento on kalibroitu viimeisen tarkastuksen aikana. Kaikkia muita välikulmia varten, käännä kannatinta niin kauan, kunnes kannattimen merkki vastaa levyssä O olevaa vastaavaa asentoa. 3.4 LEIKKUUNOPEUS (Kuva 7) Materiaalityypistä ja sen leikkauksesta riippuen (katso LEIKKUUTAULUKKO), voit valita kaksi erilaista leikkuunopeutta 60 tai 80 m/min käyttämällä kytkintä N. 3.5 LIUKUVA TERÄOHJAIN (Kuva 8) Vannesahan sisäisellä suojauksella varustettua liukuvaa teräohjainta P käytetään sahauksen suorittamiseen ohjaten samalla terän tarvittavaa osaa ja suojaamalla terän osaa, jota ei käytetä sahauksessa. Löysää säätönuppeja Q ja liu uta teräohjainta P lähemmäksi tai kauemmaksi katkaistavaa osaa kuvan osoittamalla tavalla. VAARA/VAROITUS: Mikäli tätä säätöä ei suoriteta, sahaustoiminnossa käyttämätön teräosa on paljaana, jonka seurauksena voi muodostua vaaratilanne teräkosketuksesta ja vaihteleva sahauslaatu. 3.6 TERÄOHJAIMEN LIUKUPINTA (Kuva 9) Vannesahan ulkopuolella oleva teräohjain on epäkeskeinen. Se säädetään teränvaihdon yhteydessä sen pitämiseksi parhaassa mahdollisessa ohjauskunnossa. Teräohjaimien on aina kosketettava kevyesti terään niin, että ne pyörivät kun terä liikkuu niiden ohi, mutta kuitenkin niin, että ne ovat täysin lukittuna. Poista tai käsittele epäkeskistä teräohjainta kääntämällä ruuveja R ja käyttämällä 10 mm ruuviavainta. 4

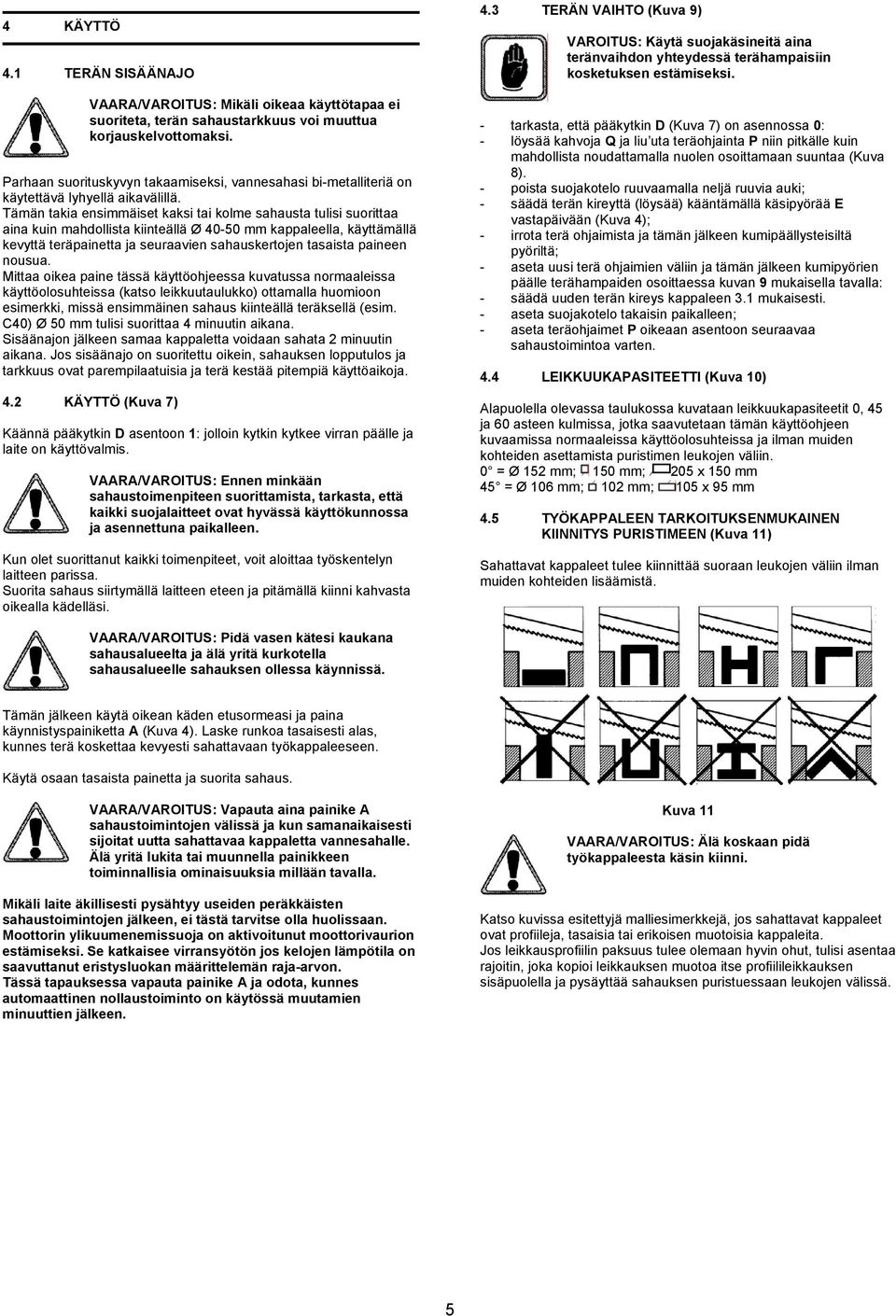

5 4 KÄYTTÖ 4.1 TERÄN SISÄÄNAJO VAARA/VAROITUS: Mikäli oikeaa käyttötapaa ei suoriteta, terän sahaustarkkuus voi muuttua korjauskelvottomaksi. Parhaan suorituskyvyn takaamiseksi, vannesahasi bi-metalliteriä on käytettävä lyhyellä aikavälillä. Tämän takia ensimmäiset kaksi tai kolme sahausta tulisi suorittaa aina kuin mahdollista kiinteällä Ø mm kappaleella, käyttämällä kevyttä teräpainetta ja seuraavien sahauskertojen tasaista paineen nousua. Mittaa oikea paine tässä käyttöohjeessa kuvatussa normaaleissa käyttöolosuhteissa (katso leikkuutaulukko) ottamalla huomioon esimerkki, missä ensimmäinen sahaus kiinteällä teräksellä (esim. C40) Ø 50 mm tulisi suorittaa 4 minuutin aikana. Sisäänajon jälkeen samaa kappaletta voidaan sahata 2 minuutin aikana. Jos sisäänajo on suoritettu oikein, sahauksen lopputulos ja tarkkuus ovat parempilaatuisia ja terä kestää pitempiä käyttöaikoja. 4.2 KÄYTTÖ (Kuva 7) Käännä pääkytkin D asentoon 1: jolloin kytkin kytkee virran päälle ja laite on käyttövalmis. VAARA/VAROITUS: Ennen minkään sahaustoimenpiteen suorittamista, tarkasta, että kaikki suojalaitteet ovat hyvässä käyttökunnossa ja asennettuna paikalleen. Kun olet suorittanut kaikki toimenpiteet, voit aloittaa työskentelyn laitteen parissa. Suorita sahaus siirtymällä laitteen eteen ja pitämällä kiinni kahvasta oikealla kädelläsi. 4.3 TERÄN VAIHTO (Kuva 9) VAROITUS: Käytä suojakäsineitä aina teränvaihdon yhteydessä terähampaisiin kosketuksen estämiseksi. - tarkasta, että pääkytkin D (Kuva 7) on asennossa 0: - löysää kahvoja Q ja liu uta teräohjainta P niin pitkälle kuin mahdollista noudattamalla nuolen osoittamaan suuntaa (Kuva 8). - poista suojakotelo ruuvaamalla neljä ruuvia auki; - säädä terän kireyttä (löysää) kääntämällä käsipyörää E vastapäivään (Kuva 4); - irrota terä ohjaimista ja tämän jälkeen kumipäällysteisiltä pyöriltä; - aseta uusi terä ohjaimien väliin ja tämän jälkeen kumipyörien päälle terähampaiden osoittaessa kuvan 9 mukaisella tavalla: - säädä uuden terän kireys kappaleen 3.1 mukaisesti. - aseta suojakotelo takaisin paikalleen; - aseta teräohjaimet P oikeaan asentoon seuraavaa sahaustoimintoa varten. 4.4 LEIKKUUKAPASITEETTI (Kuva 10) Alapuolella olevassa taulukossa kuvataan leikkuukapasiteetit 0, 45 ja 60 asteen kulmissa, jotka saavutetaan tämän käyttöohjeen kuvaamissa normaaleissa käyttöolosuhteissa ja ilman muiden kohteiden asettamista puristimen leukojen väliin. 0 = Ø 152 mm; 150 mm; 205 x 150 mm 45 = Ø 106 mm; 102 mm; 105 x 95 mm 4.5 TYÖKAPPALEEN TARKOITUKSENMUKAINEN KIINNITYS PURISTIMEEN (Kuva 11) Sahattavat kappaleet tulee kiinnittää suoraan leukojen väliin ilman muiden kohteiden lisäämistä. VAARA/VAROITUS: Pidä vasen kätesi kaukana sahausalueelta ja älä yritä kurkotella sahausalueelle sahauksen ollessa käynnissä. Tämän jälkeen käytä oikean käden etusormeasi ja paina käynnistyspainiketta A (Kuva 4). Laske runkoa tasaisesti alas, kunnes terä koskettaa kevyesti sahattavaan työkappaleeseen. Käytä osaan tasaista painetta ja suorita sahaus. VAARA/VAROITUS: Vapauta aina painike A sahaustoimintojen välissä ja kun samanaikaisesti sijoitat uutta sahattavaa kappaletta vannesahalle. Älä yritä lukita tai muunnella painikkeen toiminnallisia ominaisuuksia millään tavalla. Mikäli laite äkillisesti pysähtyy useiden peräkkäisten sahaustoimintojen jälkeen, ei tästä tarvitse olla huolissaan. Moottorin ylikuumenemissuoja on aktivoitunut moottorivaurion estämiseksi. Se katkaisee virransyötön jos kelojen lämpötila on saavuttanut eristysluokan määrittelemän raja-arvon. Tässä tapauksessa vapauta painike A ja odota, kunnes automaattinen nollaustoiminto on käytössä muutamien minuuttien jälkeen. Kuva 11 VAARA/VAROITUS: Älä koskaan pidä työkappaleesta käsin kiinni. Katso kuvissa esitettyjä malliesimerkkejä, jos sahattavat kappaleet ovat profiileja, tasaisia tai erikoisen muotoisia kappaleita. Jos leikkausprofiilin paksuus tulee olemaan hyvin ohut, tulisi asentaa rajoitin, joka kopioi leikkauksen muotoa itse profiilileikkauksen sisäpuolella ja pysäyttää sahauksen puristuessaan leukojen välissä. 5

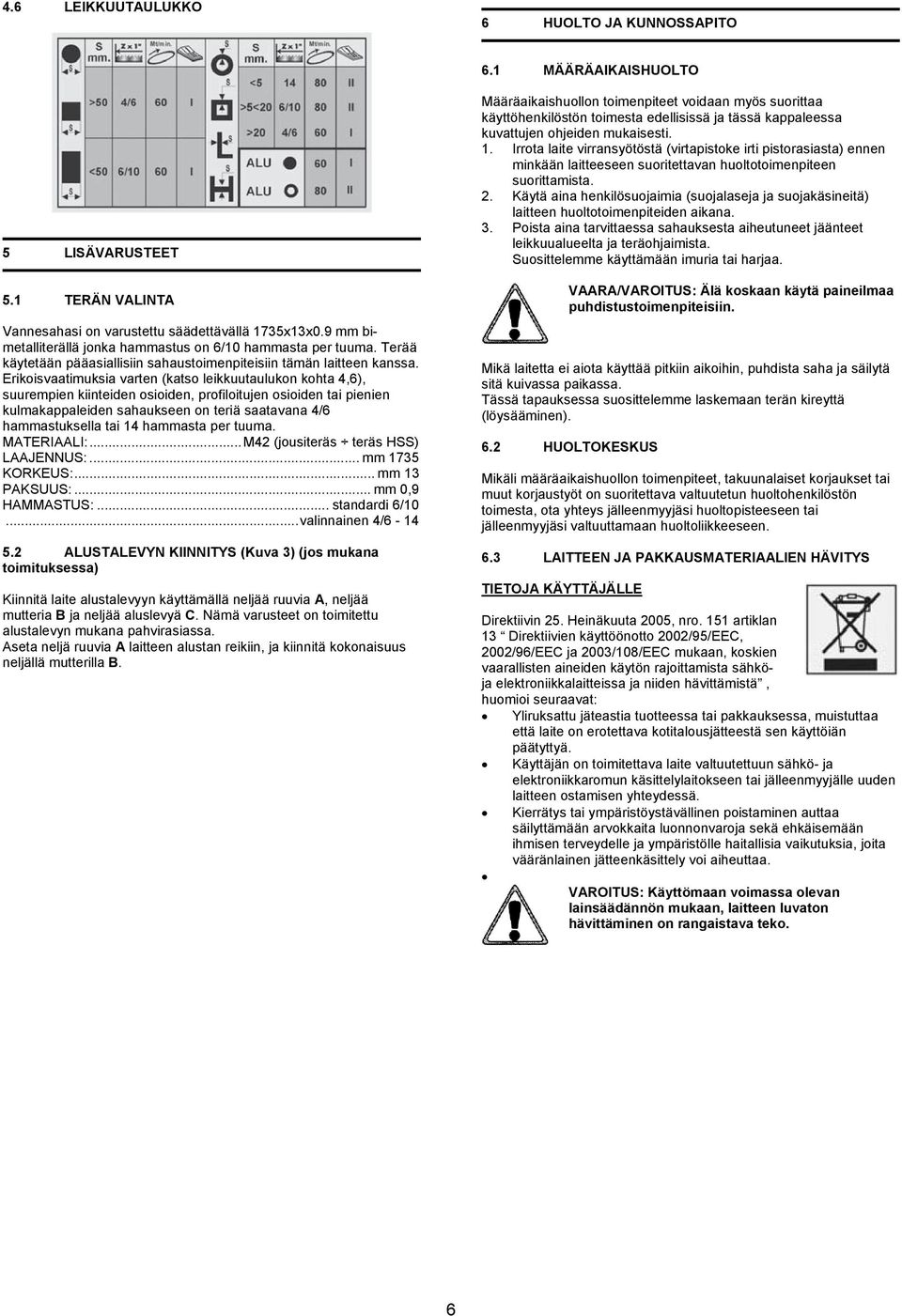

6 4.6 LEIKKUUTAULUKKO 6 HUOLTO JA KUNNOSSAPITO 6.1 MÄÄRÄAIKAISHUOLTO 5 LISÄVARUSTEET 5.1 TERÄN VALINTA Vannesahasi on varustettu säädettävällä 1735x13x0.9 mm bimetalliterällä jonka hammastus on 6/10 hammasta per tuuma. Terää käytetään pääasiallisiin sahaustoimenpiteisiin tämän laitteen kanssa. Erikoisvaatimuksia varten (katso leikkuutaulukon kohta 4,6), suurempien kiinteiden osioiden, profiloitujen osioiden tai pienien kulmakappaleiden sahaukseen on teriä saatavana 4/6 hammastuksella tai 14 hammasta per tuuma. MATERIAALI:... M42 (jousiteräs teräs HSS) LAAJENNUS:... mm 1735 KORKEUS:... mm 13 PAKSUUS:... mm 0,9 HAMMASTUS:... standardi 6/10... valinnainen 4/ ALUSTALEVYN KIINNITYS (Kuva 3) (jos mukana toimituksessa) Kiinnitä laite alustalevyyn käyttämällä neljää ruuvia A, neljää mutteria B ja neljää aluslevyä C. Nämä varusteet on toimitettu alustalevyn mukana pahvirasiassa. Aseta neljä ruuvia A laitteen alustan reikiin, ja kiinnitä kokonaisuus neljällä mutterilla B. Määräaikaishuollon toimenpiteet voidaan myös suorittaa käyttöhenkilöstön toimesta edellisissä ja tässä kappaleessa kuvattujen ohjeiden mukaisesti. 1. Irrota laite virransyötöstä (virtapistoke irti pistorasiasta) ennen minkään laitteeseen suoritettavan huoltotoimenpiteen suorittamista. 2. Käytä aina henkilösuojaimia (suojalaseja ja suojakäsineitä) laitteen huoltotoimenpiteiden aikana. 3. Poista aina tarvittaessa sahauksesta aiheutuneet jäänteet leikkuualueelta ja teräohjaimista. Suosittelemme käyttämään imuria tai harjaa. VAARA/VAROITUS: Älä koskaan käytä paineilmaa puhdistustoimenpiteisiin. Mikä laitetta ei aiota käyttää pitkiin aikoihin, puhdista saha ja säilytä sitä kuivassa paikassa. Tässä tapauksessa suosittelemme laskemaan terän kireyttä (löysääminen). 6.2 HUOLTOKESKUS Mikäli määräaikaishuollon toimenpiteet, takuunalaiset korjaukset tai muut korjaustyöt on suoritettava valtuutetun huoltohenkilöstön toimesta, ota yhteys jälleenmyyjäsi huoltopisteeseen tai jälleenmyyjäsi valtuuttamaan huoltoliikkeeseen. 6.3 LAITTEEN JA PAKKAUSMATERIAALIEN HÄVITYS TIETOJA KÄYTTÄJÄLLE Direktiivin 25. Heinäkuuta 2005, nro. 151 artiklan 13 Direktiivien käyttöönotto 2002/95/EEC, 2002/96/EEC ja 2003/108/EEC mukaan, koskien vaarallisten aineiden käytön rajoittamista sähköja elektroniikkalaitteissa ja niiden hävittämistä, huomioi seuraavat: Yliruksattu jäteastia tuotteessa tai pakkauksessa, muistuttaa että laite on erotettava kotitalousjätteestä sen käyttöiän päätyttyä. Käyttäjän on toimitettava laite valtuutettuun sähkö- ja elektroniikkaromun käsittelylaitokseen tai jälleenmyyjälle uuden laitteen ostamisen yhteydessä. Kierrätys tai ympäristöystävällinen poistaminen auttaa säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. VAROITUS: Käyttömaan voimassa olevan lainsäädännön mukaan, laitteen luvaton hävittäminen on rangaistava teko. 6

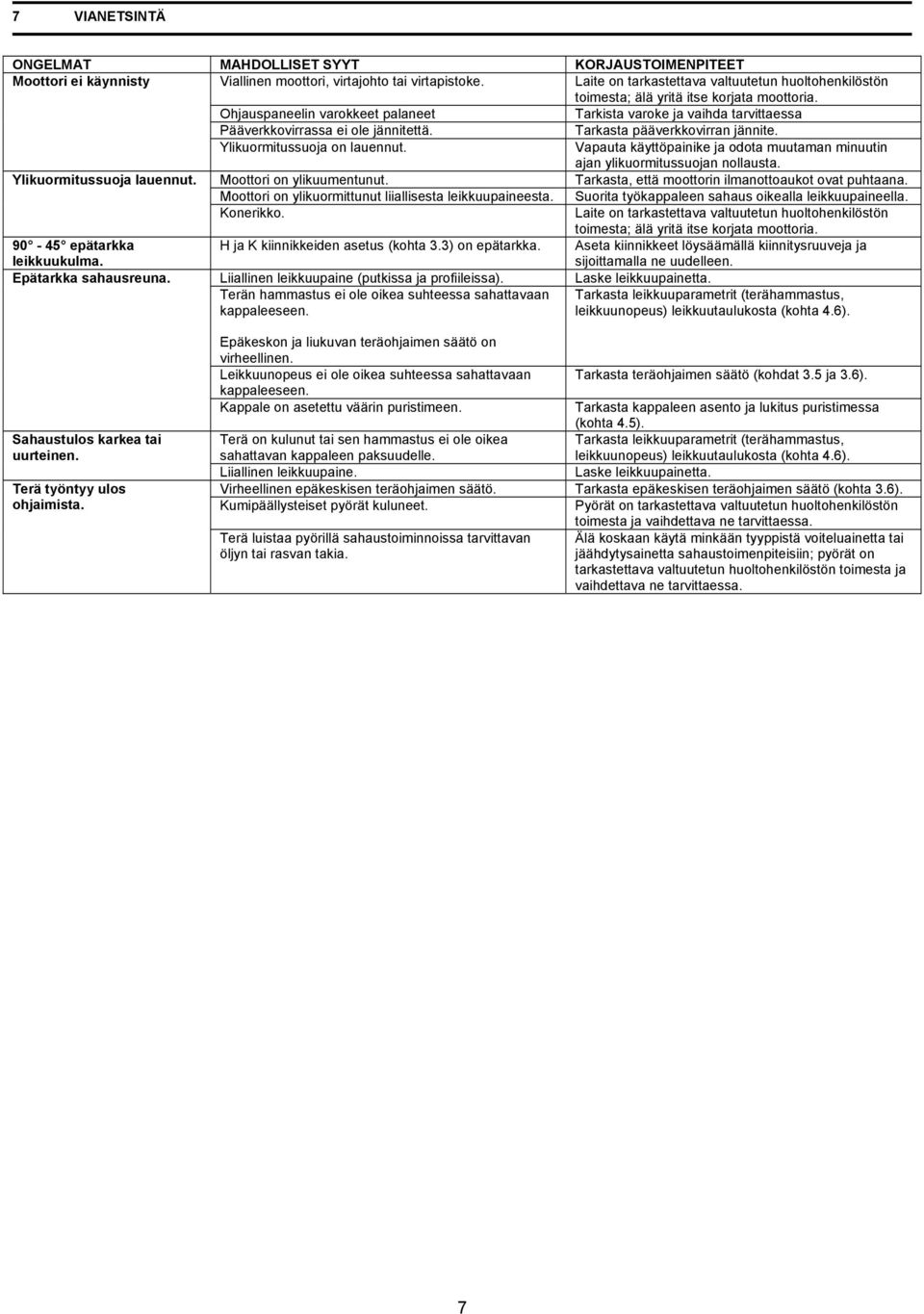

7 7 VIANETSINTÄ ONGELMAT MAHDOLLISET SYYT KORJAUSTOIMENPITEET Moottori ei käynnisty Viallinen moottori, virtajohto tai virtapistoke. Laite on tarkastettava valtuutetun huoltohenkilöstön toimesta; älä yritä itse korjata moottoria. Ohjauspaneelin varokkeet palaneet Tarkista varoke ja vaihda tarvittaessa Pääverkkovirrassa ei ole jännitettä. Tarkasta pääverkkovirran jännite. Ylikuormitussuoja on lauennut. Vapauta käyttöpainike ja odota muutaman minuutin ajan ylikuormitussuojan nollausta. Ylikuormitussuoja lauennut. Moottori on ylikuumentunut. Tarkasta, että moottorin ilmanottoaukot ovat puhtaana. Moottori on ylikuormittunut liiallisesta leikkuupaineesta. Suorita työkappaleen sahaus oikealla leikkuupaineella. Konerikko. Laite on tarkastettava valtuutetun huoltohenkilöstön toimesta; älä yritä itse korjata moottoria epätarkka H ja K kiinnikkeiden asetus (kohta 3.3) on epätarkka. Aseta kiinnikkeet löysäämällä kiinnitysruuveja ja leikkuukulma. sijoittamalla ne uudelleen. Epätarkka sahausreuna. Liiallinen leikkuupaine (putkissa ja profiileissa). Laske leikkuupainetta. Terän hammastus ei ole oikea suhteessa sahattavaan Tarkasta leikkuuparametrit (terähammastus, kappaleeseen. leikkuunopeus) leikkuutaulukosta (kohta 4.6). Sahaustulos karkea tai uurteinen. Terä työntyy ulos ohjaimista. Epäkeskon ja liukuvan teräohjaimen säätö on virheellinen. Leikkuunopeus ei ole oikea suhteessa sahattavaan Tarkasta teräohjaimen säätö (kohdat 3.5 ja 3.6). kappaleeseen. Kappale on asetettu väärin puristimeen. Tarkasta kappaleen asento ja lukitus puristimessa (kohta 4.5). Terä on kulunut tai sen hammastus ei ole oikea Tarkasta leikkuuparametrit (terähammastus, sahattavan kappaleen paksuudelle. leikkuunopeus) leikkuutaulukosta (kohta 4.6). Liiallinen leikkuupaine. Laske leikkuupainetta. Virheellinen epäkeskisen teräohjaimen säätö. Tarkasta epäkeskisen teräohjaimen säätö (kohta 3.6). Kumipäällysteiset pyörät kuluneet. Pyörät on tarkastettava valtuutetun huoltohenkilöstön toimesta ja vaihdettava ne tarvittaessa. Terä luistaa pyörillä sahaustoiminnoissa tarvittavan Älä koskaan käytä minkään tyyppistä voiteluainetta tai öljyn tai rasvan takia. jäähdytysainetta sahaustoimenpiteisiin; pyörät on tarkastettava valtuutetun huoltohenkilöstön toimesta ja vaihdettava ne tarvittaessa. 7

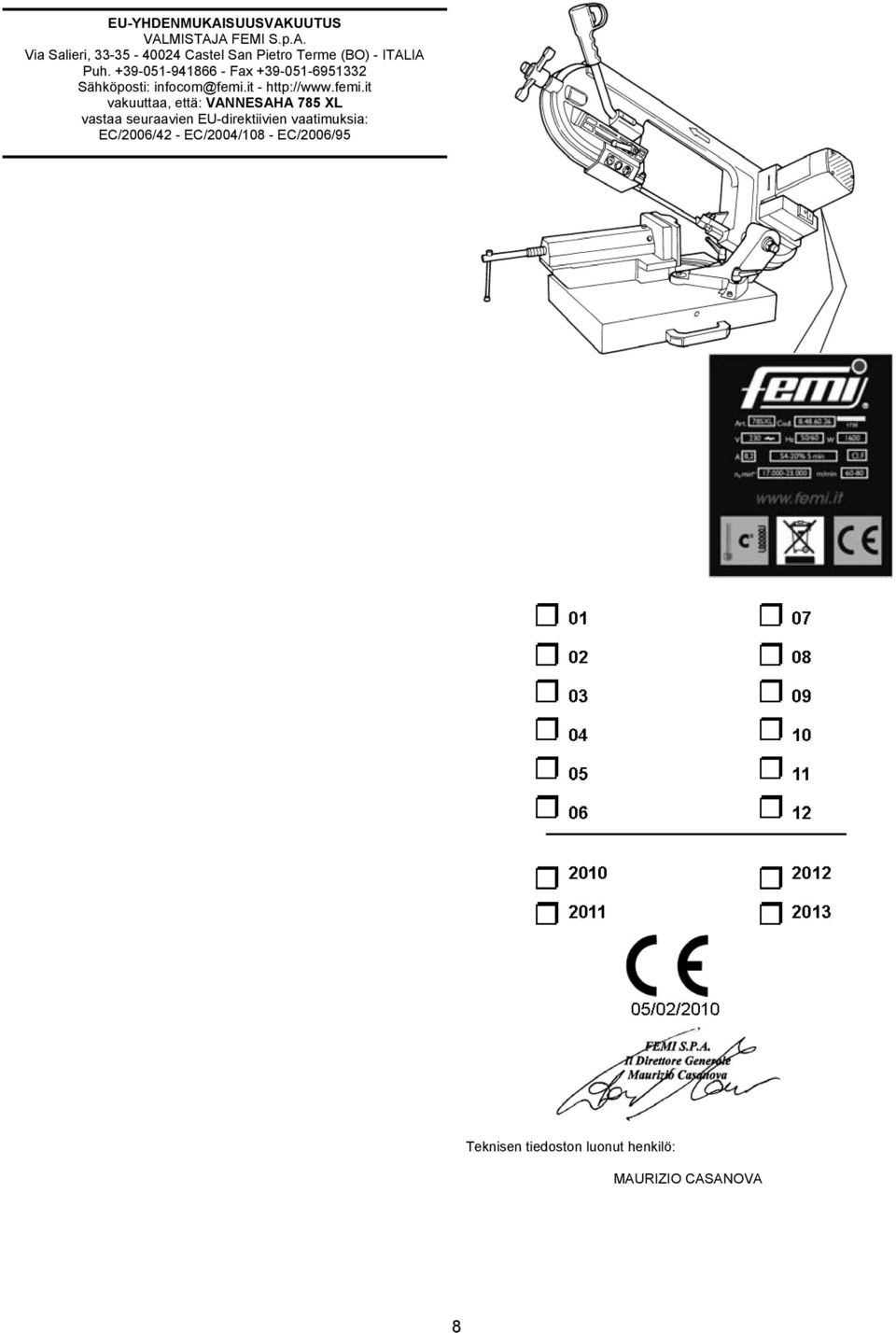

8 EU-YHDENMUKAISUUSVAKUUTUS VALMISTAJA FEMI S.p.A. Via Salieri, Castel San Pietro Terme (BO) - ITALIA Puh Fax Sähköposti: infocom@femi.it - vakuuttaa, että: VANNESAHA 785 XL vastaa seuraavien EU-direktiivien vaatimuksia: EC/2006/42 - EC/2004/108 - EC/2006/95 Teknisen tiedoston luonut henkilö: MAURIZIO CASANOVA 8

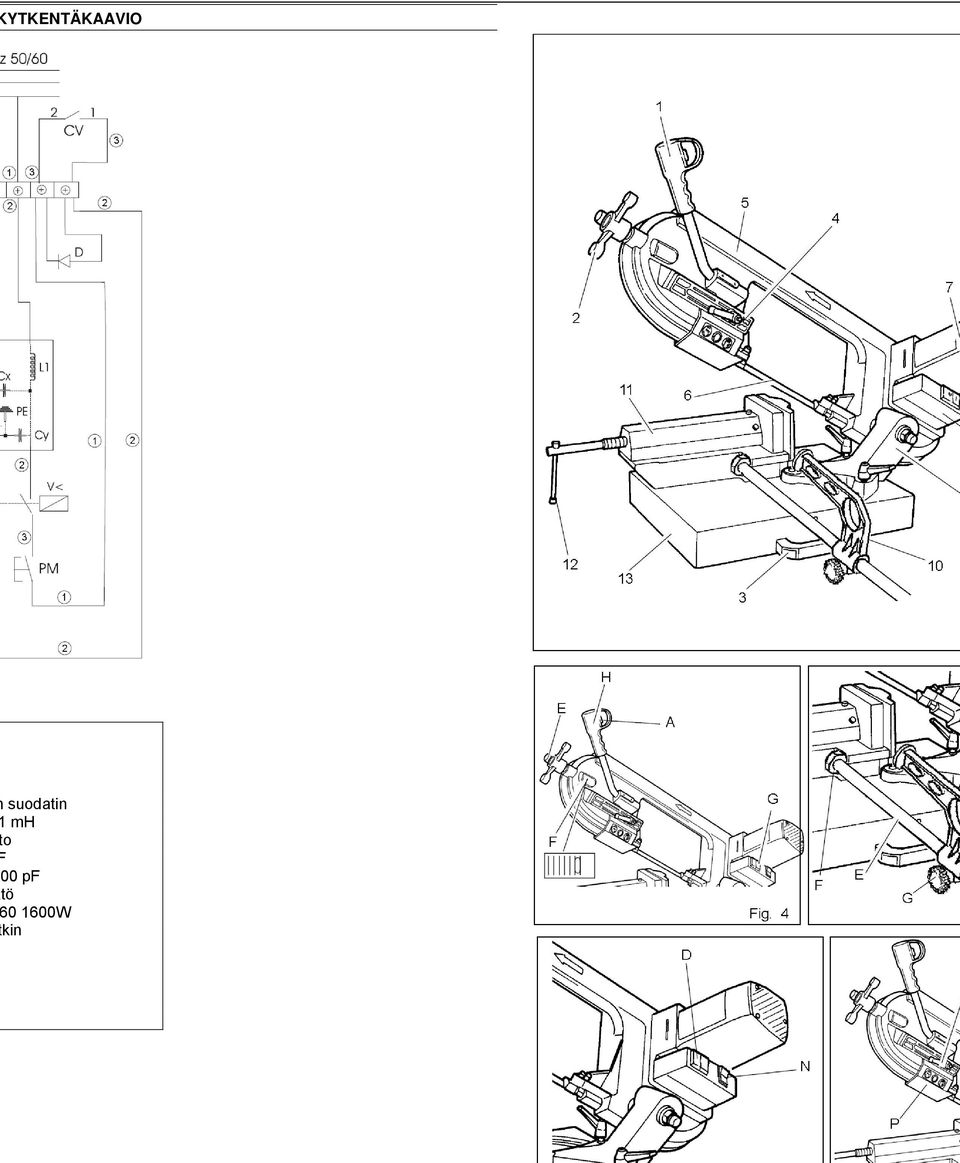

9 YTKENTÄKAAVIO suodatin mh o 00 pf tö W kin

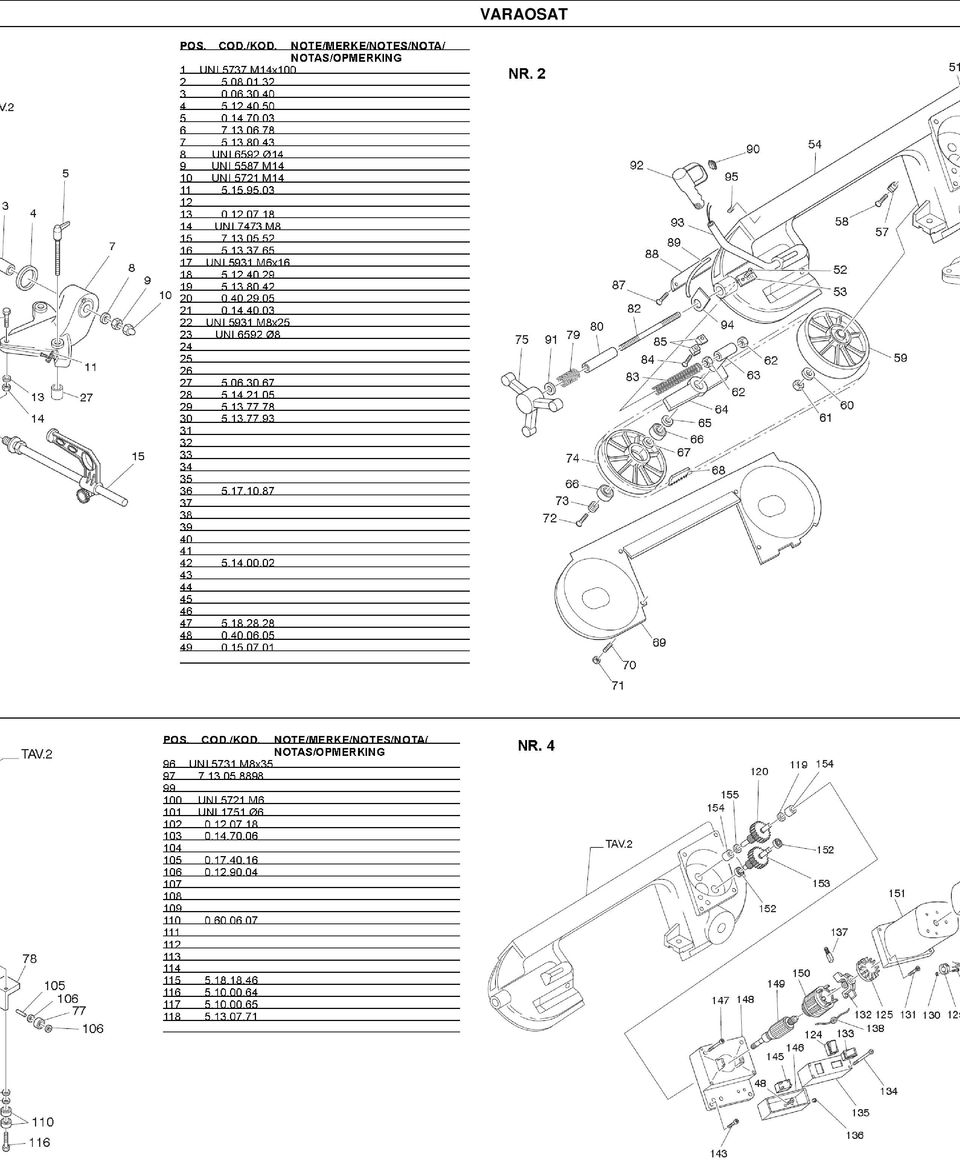

10 VARAOSAT

11 40024 CASTEL SAN PIETRO TERME (BO) ITALIA Via Salieri, Puh / Fax / Sähköposti: 11
