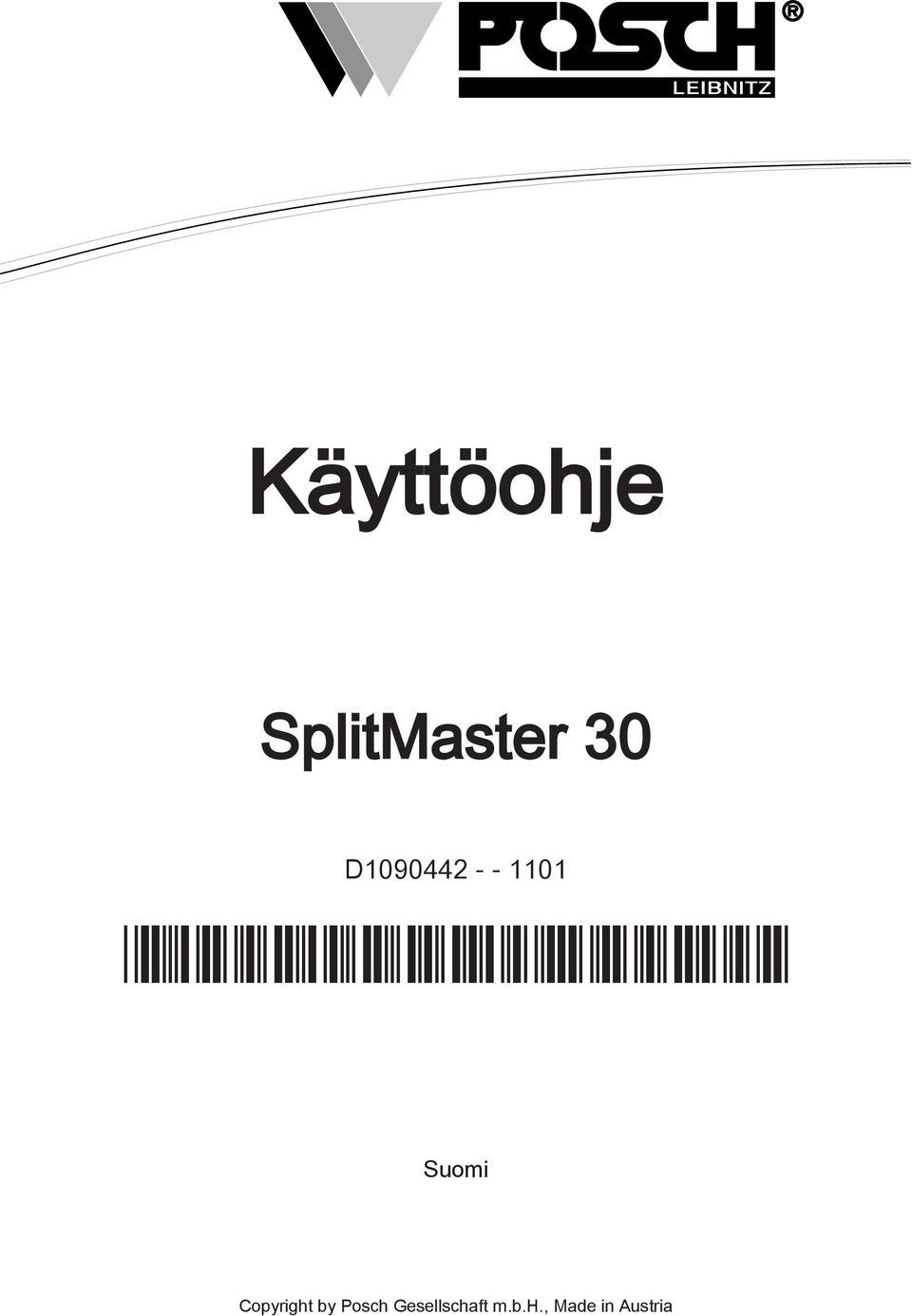

Käyttöohje *D * SplitMaster 30 D Suomi. Copyright by Posch Gesellschaft m.b.h., Made in Austria

Transkriptio

1 Käyttöohje SplitMaster 30 D *D * Suomi Copyright by Posch Gesellschaft m.b.h., Made in Austria

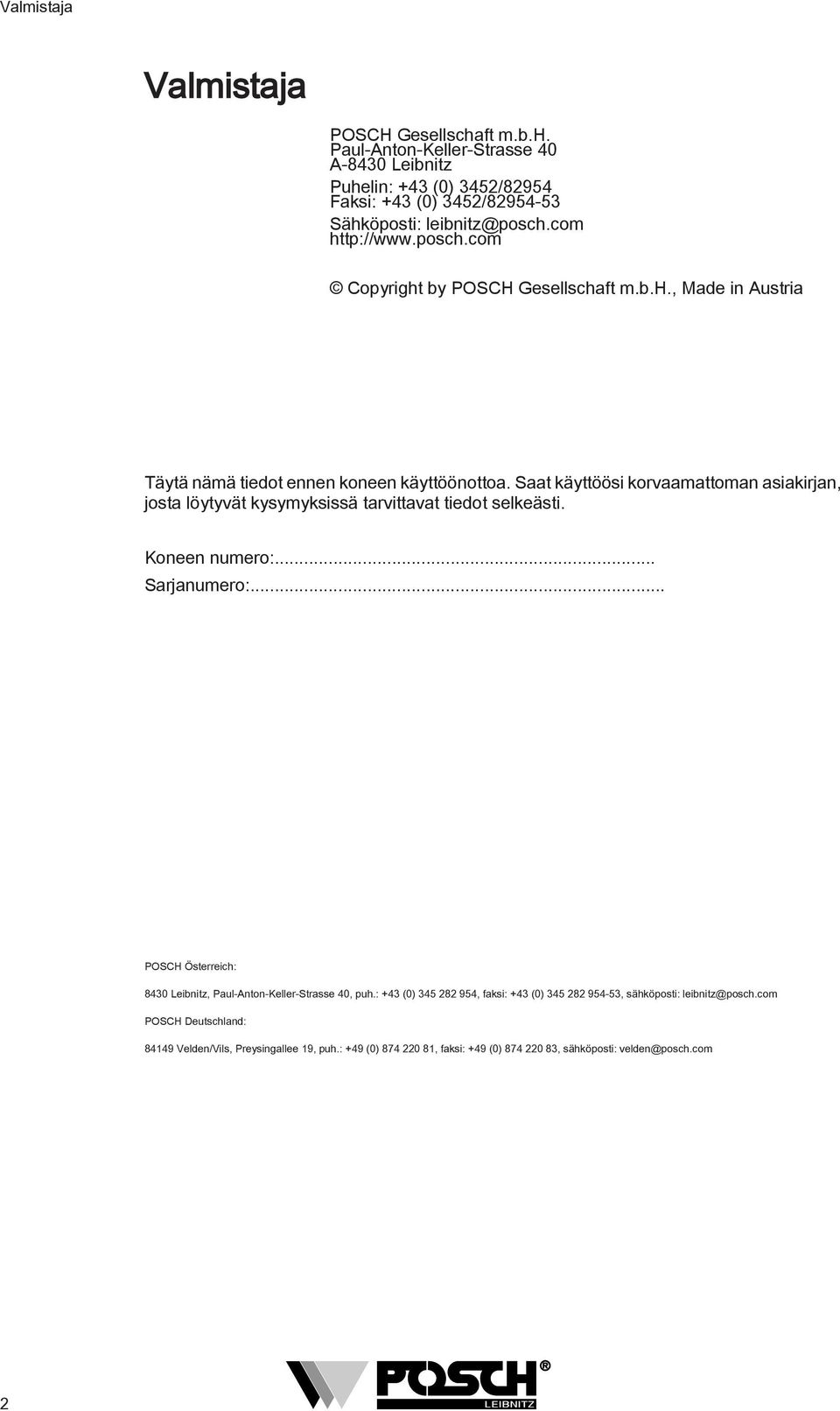

2 Valmistaja Valmistaja POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Puhelin: +43 (0) 3452/82954 Faksi: +43 (0) 3452/ Sähköposti: Copyright by POSCH Gesellschaft m.b.h., Made in Austria Täytä nämä tiedot ennen koneen käyttöönottoa. Saat käyttöösi korvaamattoman asiakirjan, josta löytyvät kysymyksissä tarvittavat tiedot selkeästi. Koneen numero:... Sarjanumero:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, puh.: +43 (0) , faksi: +43 (0) , sähköposti: POSCH Deutschland: Velden/Vils, Preysingallee 19, puh.: +49 (0) , faksi: +49 (0) , sähköposti: 2

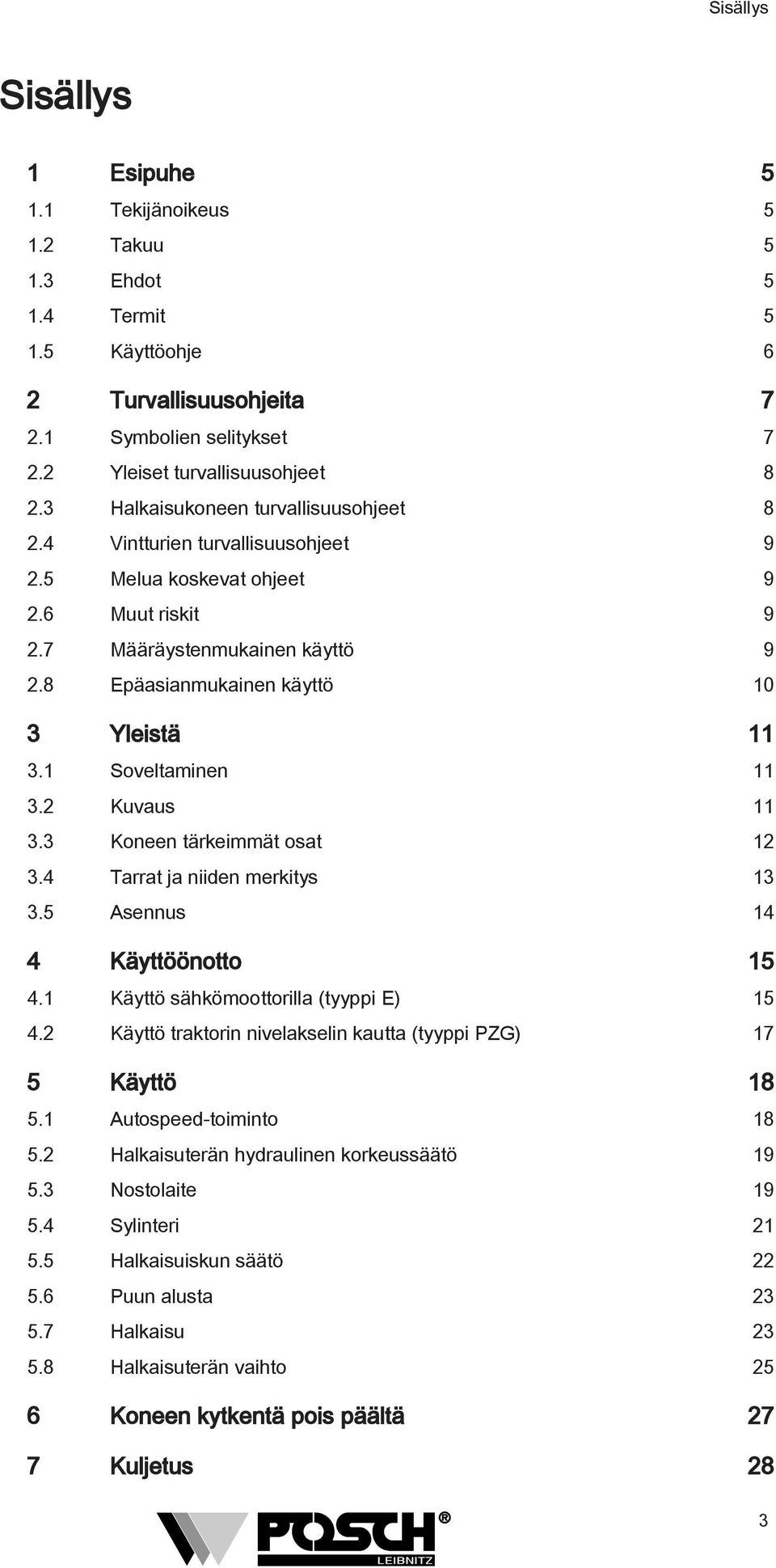

3 Sisällys Sisällys 1 Esipuhe Tekijänoikeus Takuu Ehdot Termit Käyttöohje 6 2 Turvallisuusohjeita Symbolien selitykset Yleiset turvallisuusohjeet Halkaisukoneen turvallisuusohjeet Vintturien turvallisuusohjeet Melua koskevat ohjeet Muut riskit Määräystenmukainen käyttö Epäasianmukainen käyttö 10 3 Yleistä Soveltaminen Kuvaus Koneen tärkeimmät osat Tarrat ja niiden merkitys Asennus 14 4 Käyttöönotto Käyttö sähkömoottorilla (tyyppi E) Käyttö traktorin nivelakselin kautta (tyyppi PZG) 17 5 Käyttö Autospeed-toiminto Halkaisuterän hydraulinen korkeussäätö Nostolaite Sylinteri Halkaisuiskun säätö Puun alusta Halkaisu Halkaisuterän vaihto 25 6 Koneen kytkentä pois päältä 27 7 Kuljetus 28 3

4 Sisällys 7.1 Kuljetus traktorin kolmipistekiinnityksellä 28 8 Tarkistukset Suojalaitteet Ruuviliitokset Hydrauliletkut Työkalun ohjain Kahden käden turvakytkentä Öljytaso 29 9 Huolto Työkalun ohjain Öljynvaihto Puhdistus Erikoisvarusteet Radio-ohjaus Vintturi Lisävarusteet Halkaisuterien mallit Vikojen korjaus Tekniset tiedot Huolto 45 EY-vaatimustenmukaisuusvakuutus 46 4

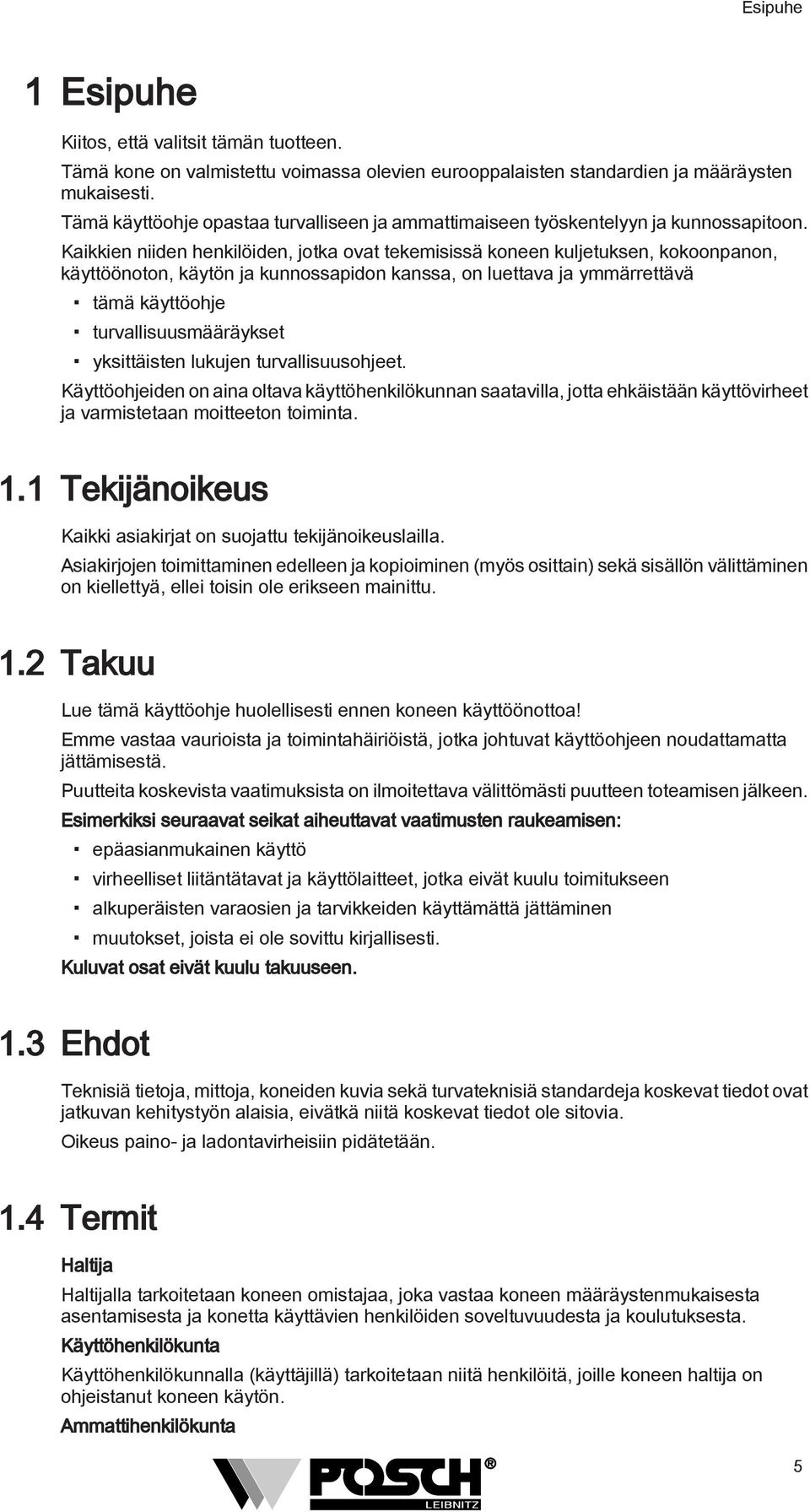

5 Esipuhe 1 Esipuhe Kiitos, että valitsit tämän tuotteen. Tämä kone on valmistettu voimassa olevien eurooppalaisten standardien ja määräysten mukaisesti. Tämä käyttöohje opastaa turvalliseen ja ammattimaiseen työskentelyyn ja kunnossapitoon. Kaikkien niiden henkilöiden, jotka ovat tekemisissä koneen kuljetuksen, kokoonpanon, käyttöönoton, käytön ja kunnossapidon kanssa, on luettava ja ymmärrettävä tämä käyttöohje turvallisuusmääräykset yksittäisten lukujen turvallisuusohjeet. Käyttöohjeiden on aina oltava käyttöhenkilökunnan saatavilla, jotta ehkäistään käyttövirheet ja varmistetaan moitteeton toiminta. 1.1 Tekijänoikeus Kaikki asiakirjat on suojattu tekijänoikeuslailla. Asiakirjojen toimittaminen edelleen ja kopioiminen (myös osittain) sekä sisällön välittäminen on kiellettyä, ellei toisin ole erikseen mainittu. 1.2 Takuu Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa! Emme vastaa vaurioista ja toimintahäiriöistä, jotka johtuvat käyttöohjeen noudattamatta jättämisestä. Puutteita koskevista vaatimuksista on ilmoitettava välittömästi puutteen toteamisen jälkeen. Esimerkiksi seuraavat seikat aiheuttavat vaatimusten raukeamisen: epäasianmukainen käyttö virheelliset liitäntätavat ja käyttölaitteet, jotka eivät kuulu toimitukseen alkuperäisten varaosien ja tarvikkeiden käyttämättä jättäminen muutokset, joista ei ole sovittu kirjallisesti. Kuluvat osat eivät kuulu takuuseen. 1.3 Ehdot Teknisiä tietoja, mittoja, koneiden kuvia sekä turvateknisiä standardeja koskevat tiedot ovat jatkuvan kehitystyön alaisia, eivätkä niitä koskevat tiedot ole sitovia. Oikeus paino- ja ladontavirheisiin pidätetään. 1.4 Termit Haltija Haltijalla tarkoitetaan koneen omistajaa, joka vastaa koneen määräystenmukaisesta asentamisesta ja konetta käyttävien henkilöiden soveltuvuudesta ja koulutuksesta. Käyttöhenkilökunta Käyttöhenkilökunnalla (käyttäjillä) tarkoitetaan niitä henkilöitä, joille koneen haltija on ohjeistanut koneen käytön. Ammattihenkilökunta 5

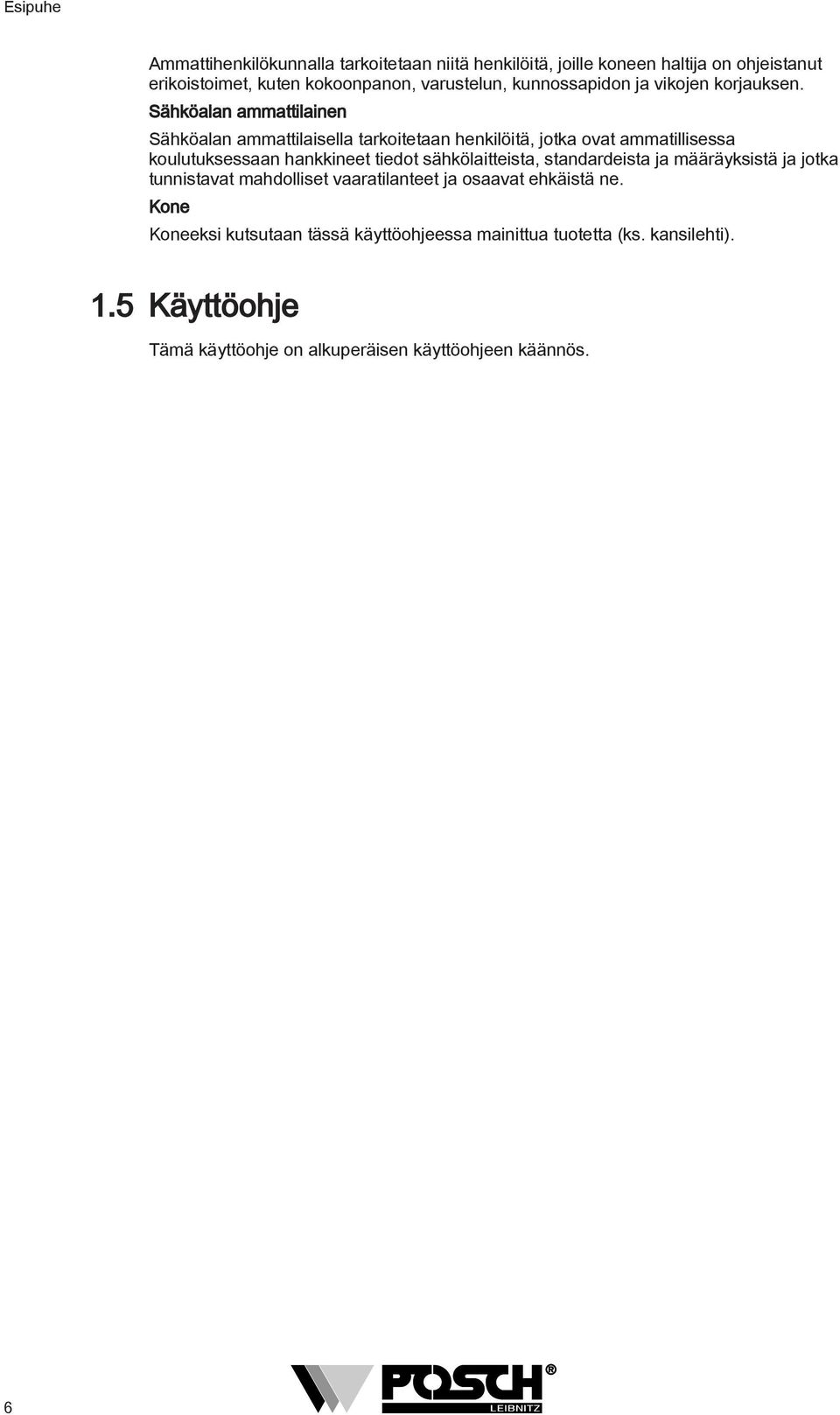

6 Esipuhe Ammattihenkilökunnalla tarkoitetaan niitä henkilöitä, joille koneen haltija on ohjeistanut erikoistoimet, kuten kokoonpanon, varustelun, kunnossapidon ja vikojen korjauksen. Sähköalan ammattilainen Sähköalan ammattilaisella tarkoitetaan henkilöitä, jotka ovat ammatillisessa koulutuksessaan hankkineet tiedot sähkölaitteista, standardeista ja määräyksistä ja jotka tunnistavat mahdolliset vaaratilanteet ja osaavat ehkäistä ne. Kone Koneeksi kutsutaan tässä käyttöohjeessa mainittua tuotetta (ks. kansilehti). 1.5 Käyttöohje Tämä käyttöohje on alkuperäisen käyttöohjeen käännös. 6

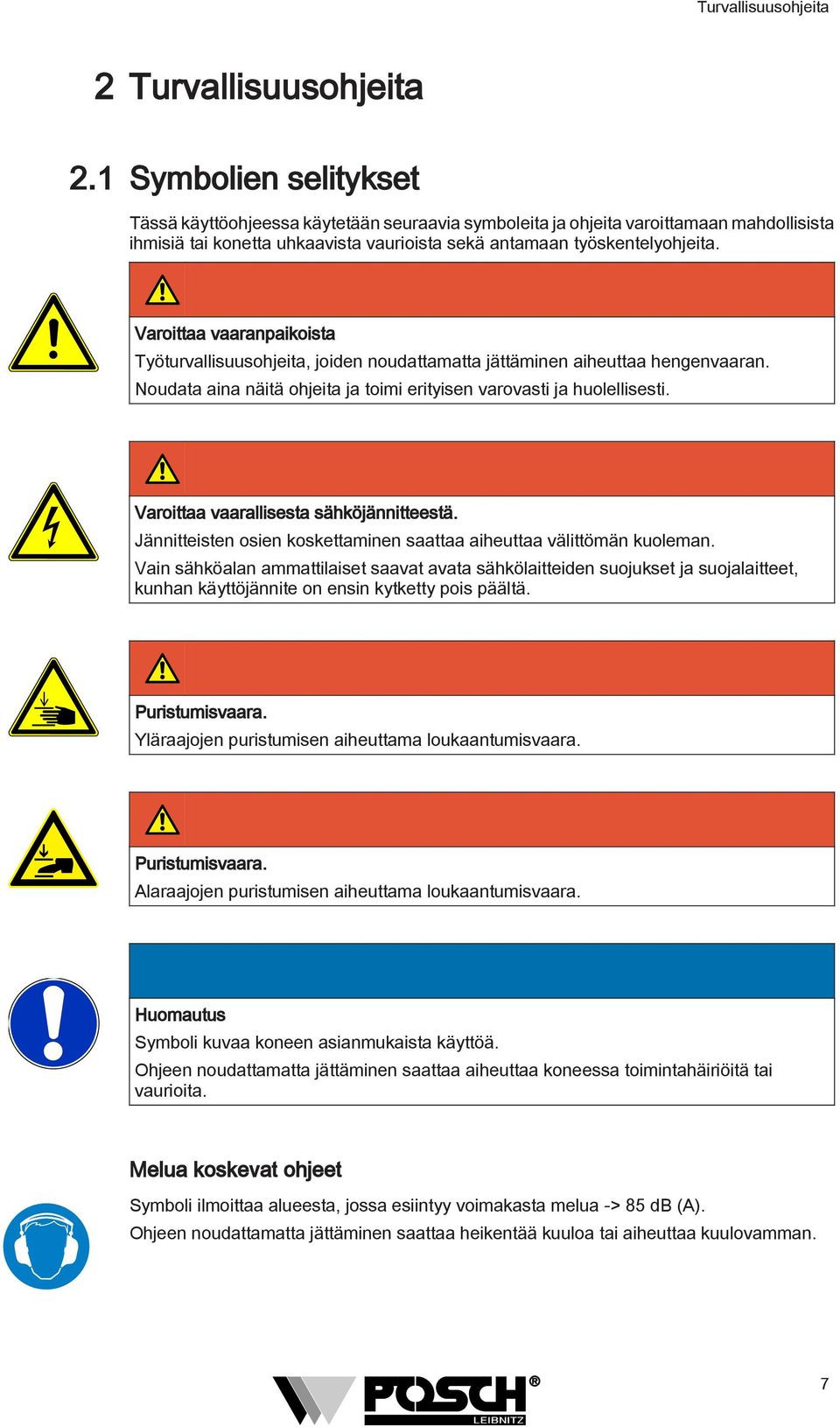

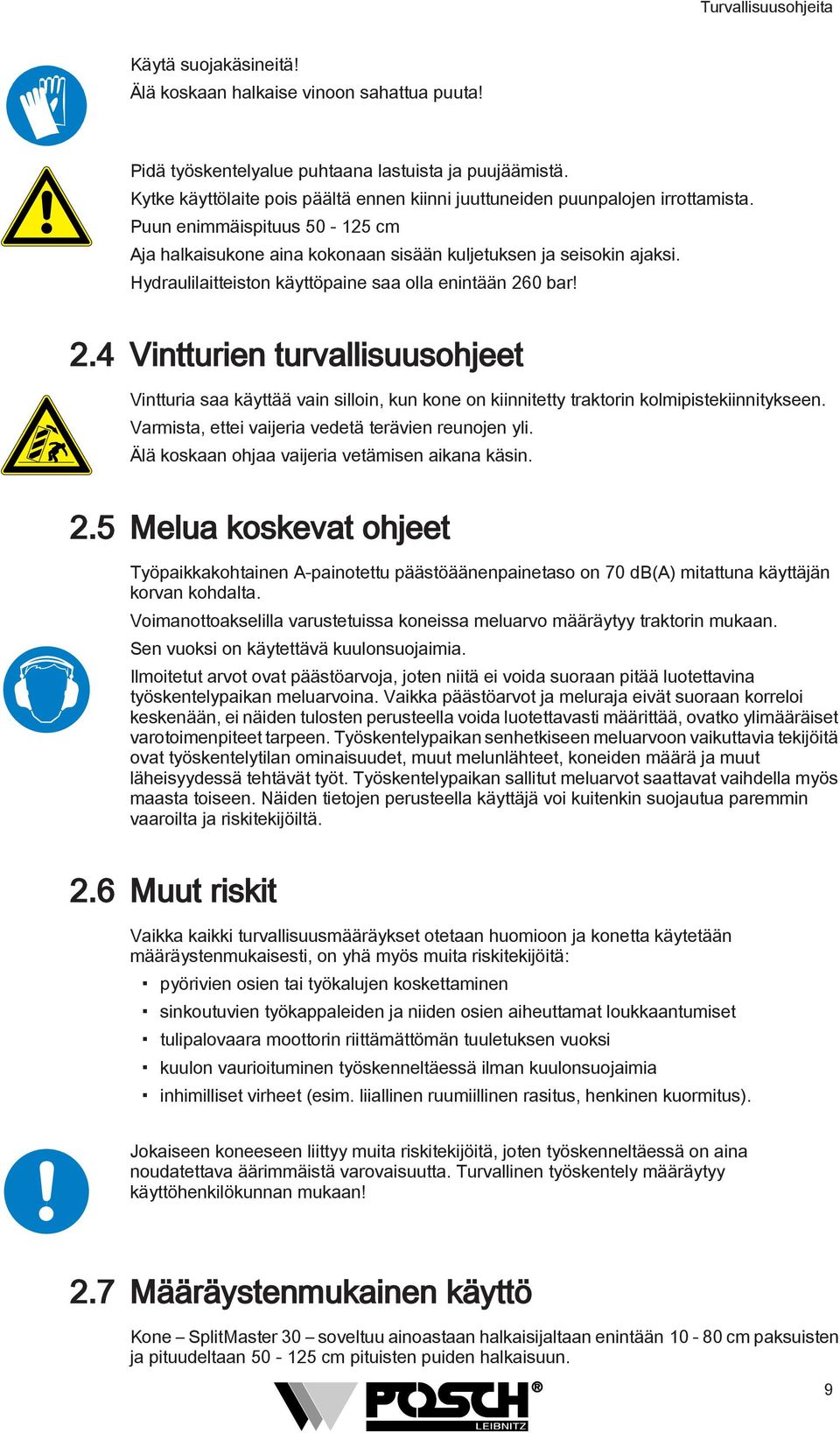

7 Turvallisuusohjeita 2 Turvallisuusohjeita 2.1 Symbolien selitykset Tässä käyttöohjeessa käytetään seuraavia symboleita ja ohjeita varoittamaan mahdollisista ihmisiä tai konetta uhkaavista vaurioista sekä antamaan työskentelyohjeita. Varoittaa vaaranpaikoista Työturvallisuusohjeita, joiden noudattamatta jättäminen aiheuttaa hengenvaaran. Noudata aina näitä ohjeita ja toimi erityisen varovasti ja huolellisesti. Varoittaa vaarallisesta sähköjännitteestä. Jännitteisten osien koskettaminen saattaa aiheuttaa välittömän kuoleman. Vain sähköalan ammattilaiset saavat avata sähkölaitteiden suojukset ja suojalaitteet, kunhan käyttöjännite on ensin kytketty pois päältä. Puristumisvaara. Yläraajojen puristumisen aiheuttama loukaantumisvaara. Puristumisvaara. Alaraajojen puristumisen aiheuttama loukaantumisvaara. Huomautus Symboli kuvaa koneen asianmukaista käyttöä. Ohjeen noudattamatta jättäminen saattaa aiheuttaa koneessa toimintahäiriöitä tai vaurioita. Melua koskevat ohjeet Symboli ilmoittaa alueesta, jossa esiintyy voimakasta melua -> 85 db (A). Ohjeen noudattamatta jättäminen saattaa heikentää kuuloa tai aiheuttaa kuulovamman. 7

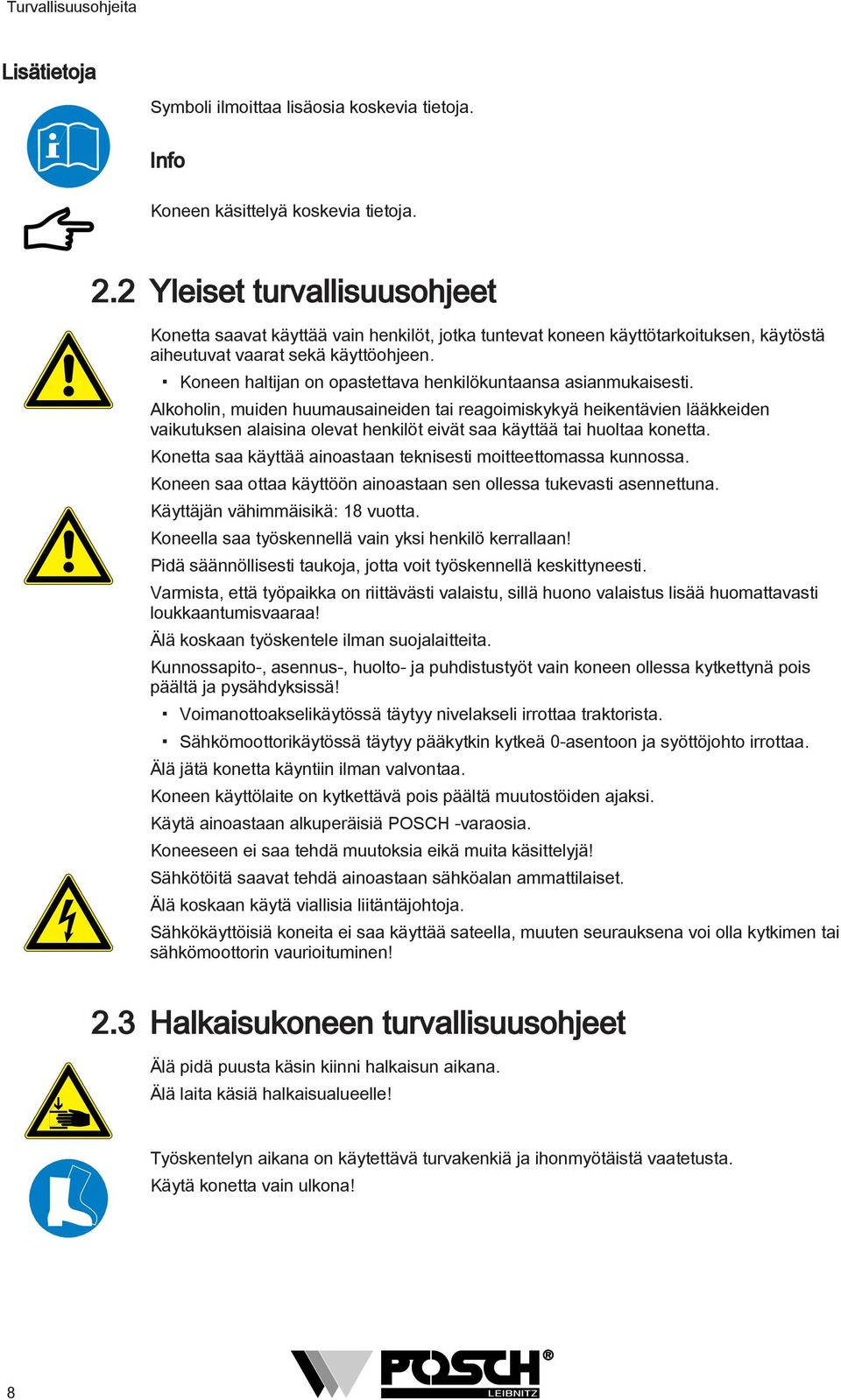

8 Turvallisuusohjeita Lisätietoja Symboli ilmoittaa lisäosia koskevia tietoja. Info Koneen käsittelyä koskevia tietoja. 2.2 Yleiset turvallisuusohjeet Konetta saavat käyttää vain henkilöt, jotka tuntevat koneen käyttötarkoituksen, käytöstä aiheutuvat vaarat sekä käyttöohjeen. Koneen haltijan on opastettava henkilökuntaansa asianmukaisesti. Alkoholin, muiden huumausaineiden tai reagoimiskykyä heikentävien lääkkeiden vaikutuksen alaisina olevat henkilöt eivät saa käyttää tai huoltaa konetta. Konetta saa käyttää ainoastaan teknisesti moitteettomassa kunnossa. Koneen saa ottaa käyttöön ainoastaan sen ollessa tukevasti asennettuna. Käyttäjän vähimmäisikä: 18 vuotta. Koneella saa työskennellä vain yksi henkilö kerrallaan! Pidä säännöllisesti taukoja, jotta voit työskennellä keskittyneesti. Varmista, että työpaikka on riittävästi valaistu, sillä huono valaistus lisää huomattavasti loukkaantumisvaaraa! Älä koskaan työskentele ilman suojalaitteita. Kunnossapito-, asennus-, huolto- ja puhdistustyöt vain koneen ollessa kytkettynä pois päältä ja pysähdyksissä! Voimanottoakselikäytössä täytyy nivelakseli irrottaa traktorista. Sähkömoottorikäytössä täytyy pääkytkin kytkeä 0-asentoon ja syöttöjohto irrottaa. Älä jätä konetta käyntiin ilman valvontaa. Koneen käyttölaite on kytkettävä pois päältä muutostöiden ajaksi. Käytä ainoastaan alkuperäisiä POSCH -varaosia. Koneeseen ei saa tehdä muutoksia eikä muita käsittelyjä! Sähkötöitä saavat tehdä ainoastaan sähköalan ammattilaiset. Älä koskaan käytä viallisia liitäntäjohtoja. Sähkökäyttöisiä koneita ei saa käyttää sateella, muuten seurauksena voi olla kytkimen tai sähkömoottorin vaurioituminen! 2.3 Halkaisukoneen turvallisuusohjeet Älä pidä puusta käsin kiinni halkaisun aikana. Älä laita käsiä halkaisualueelle! Työskentelyn aikana on käytettävä turvakenkiä ja ihonmyötäistä vaatetusta. Käytä konetta vain ulkona! 8

9 Turvallisuusohjeita Käytä suojakäsineitä! Älä koskaan halkaise vinoon sahattua puuta! Pidä työskentelyalue puhtaana lastuista ja puujäämistä. Kytke käyttölaite pois päältä ennen kiinni juuttuneiden puunpalojen irrottamista. Puun enimmäispituus cm Aja halkaisukone aina kokonaan sisään kuljetuksen ja seisokin ajaksi. Hydraulilaitteiston käyttöpaine saa olla enintään 260 bar! 2.4 Vintturien turvallisuusohjeet Vintturia saa käyttää vain silloin, kun kone on kiinnitetty traktorin kolmipistekiinnitykseen. Varmista, ettei vaijeria vedetä terävien reunojen yli. Älä koskaan ohjaa vaijeria vetämisen aikana käsin. 2.5 Melua koskevat ohjeet Työpaikkakohtainen A-painotettu päästöäänenpainetaso on 70 db(a) mitattuna käyttäjän korvan kohdalta. Voimanottoakselilla varustetuissa koneissa meluarvo määräytyy traktorin mukaan. Sen vuoksi on käytettävä kuulonsuojaimia. Ilmoitetut arvot ovat päästöarvoja, joten niitä ei voida suoraan pitää luotettavina työskentelypaikan meluarvoina. Vaikka päästöarvot ja meluraja eivät suoraan korreloi keskenään, ei näiden tulosten perusteella voida luotettavasti määrittää, ovatko ylimääräiset varotoimenpiteet tarpeen. Työskentelypaikan senhetkiseen meluarvoon vaikuttavia tekijöitä ovat työskentelytilan ominaisuudet, muut melunlähteet, koneiden määrä ja muut läheisyydessä tehtävät työt. Työskentelypaikan sallitut meluarvot saattavat vaihdella myös maasta toiseen. Näiden tietojen perusteella käyttäjä voi kuitenkin suojautua paremmin vaaroilta ja riskitekijöiltä. 2.6 Muut riskit Vaikka kaikki turvallisuusmääräykset otetaan huomioon ja konetta käytetään määräystenmukaisesti, on yhä myös muita riskitekijöitä: pyörivien osien tai työkalujen koskettaminen sinkoutuvien työkappaleiden ja niiden osien aiheuttamat loukkaantumiset tulipalovaara moottorin riittämättömän tuuletuksen vuoksi kuulon vaurioituminen työskenneltäessä ilman kuulonsuojaimia inhimilliset virheet (esim. liiallinen ruumiillinen rasitus, henkinen kuormitus). Jokaiseen koneeseen liittyy muita riskitekijöitä, joten työskenneltäessä on aina noudatettava äärimmäistä varovaisuutta. Turvallinen työskentely määräytyy käyttöhenkilökunnan mukaan! 2.7 Määräystenmukainen käyttö Kone SplitMaster 30 soveltuu ainoastaan halkaisijaltaan enintään cm paksuisten ja pituudeltaan cm pituisten puiden halkaisuun. 9

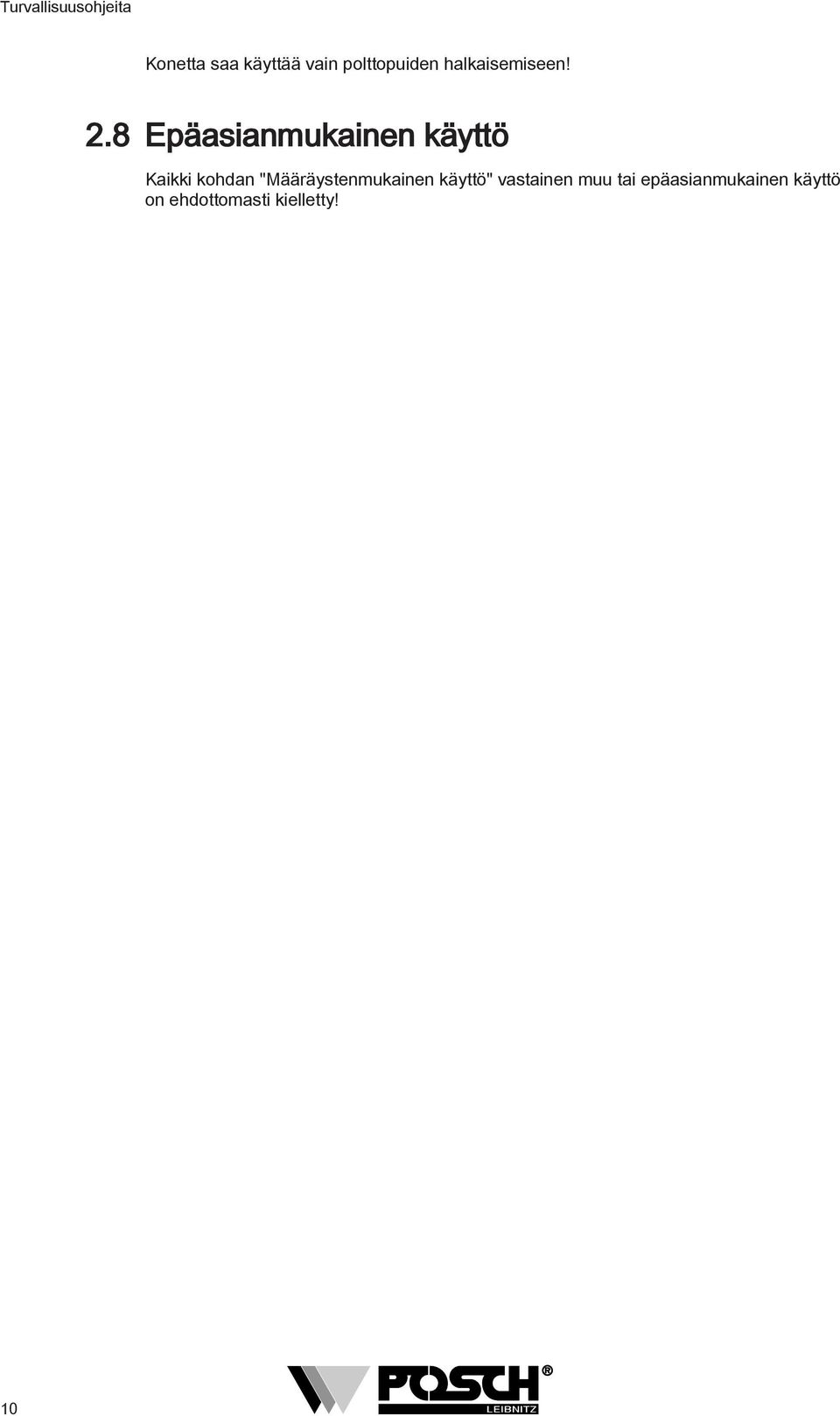

10 Turvallisuusohjeita Konetta saa käyttää vain polttopuiden halkaisemiseen! 2.8 Epäasianmukainen käyttö Kaikki kohdan "Määräystenmukainen käyttö" vastainen muu tai epäasianmukainen käyttö on ehdottomasti kielletty! 10

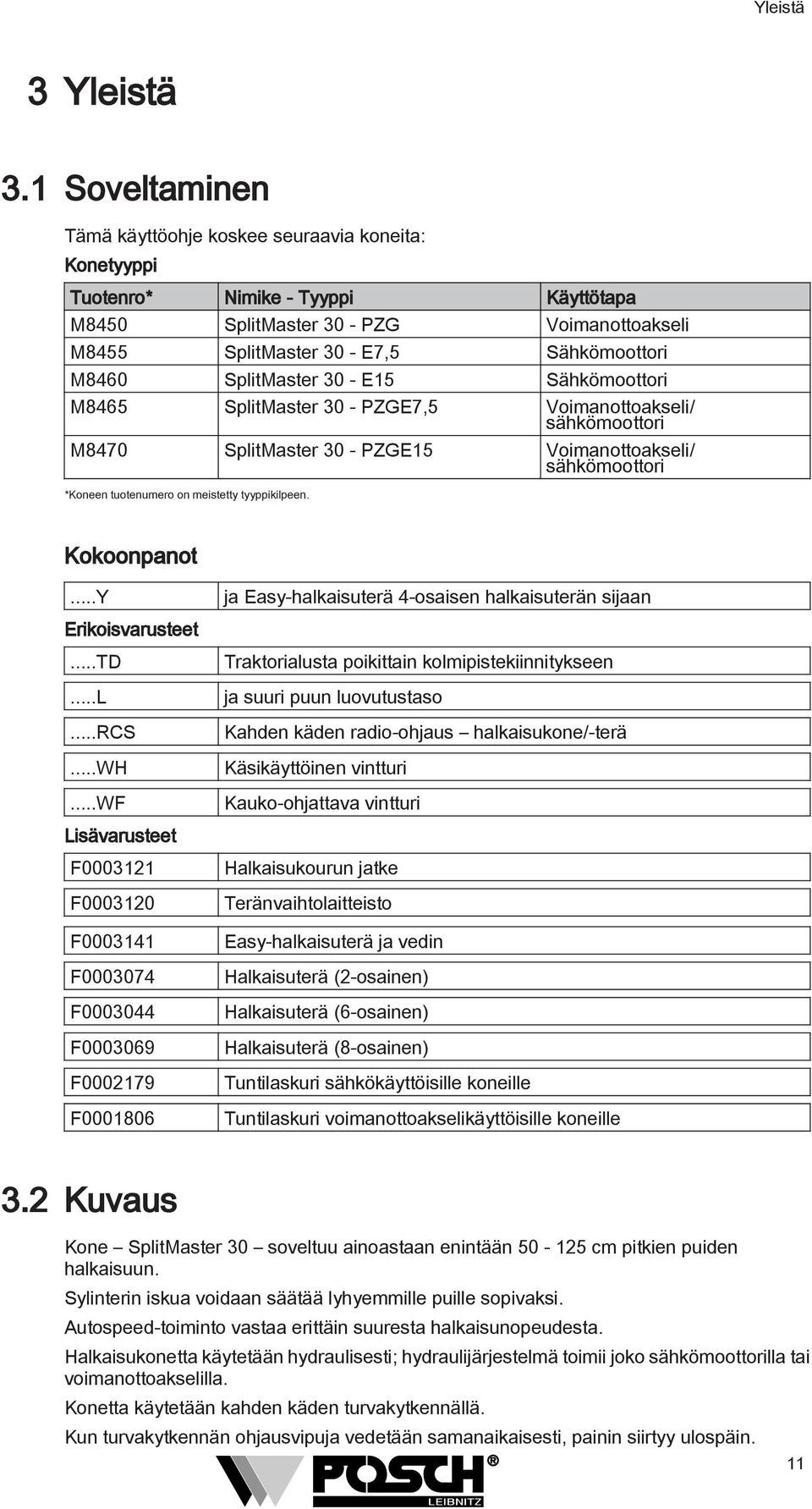

11 Yleistä 3 Yleistä 3.1 Soveltaminen Tämä käyttöohje koskee seuraavia koneita: Konetyyppi Tuotenro* Nimike - Tyyppi Käyttötapa M8450 SplitMaster 30 - PZG Voimanottoakseli M8455 SplitMaster 30 - E7,5 Sähkömoottori M8460 SplitMaster 30 - E15 Sähkömoottori M8465 SplitMaster 30 - PZGE7,5 Voimanottoakseli/ sähkömoottori M8470 SplitMaster 30 - PZGE15 Voimanottoakseli/ sähkömoottori *Koneen tuotenumero on meistetty tyyppikilpeen. Kokoonpanot...Y ja Easy-halkaisuterä 4-osaisen halkaisuterän sijaan Erikoisvarusteet...TD...L...RCS...WH...WF Traktorialusta poikittain kolmipistekiinnitykseen ja suuri puun luovutustaso Kahden käden radio-ohjaus halkaisukone/-terä Käsikäyttöinen vintturi Kauko-ohjattava vintturi Lisävarusteet F F F F F F F F Halkaisukourun jatke Teränvaihtolaitteisto Easy-halkaisuterä ja vedin Halkaisuterä (2-osainen) Halkaisuterä (6-osainen) Halkaisuterä (8-osainen) Tuntilaskuri sähkökäyttöisille koneille Tuntilaskuri voimanottoakselikäyttöisille koneille 3.2 Kuvaus Kone SplitMaster 30 soveltuu ainoastaan enintään cm pitkien puiden halkaisuun. Sylinterin iskua voidaan säätää lyhyemmille puille sopivaksi. Autospeed-toiminto vastaa erittäin suuresta halkaisunopeudesta. Halkaisukonetta käytetään hydraulisesti; hydraulijärjestelmä toimii joko sähkömoottorilla tai voimanottoakselilla. Konetta käytetään kahden käden turvakytkennällä. Kun turvakytkennän ohjausvipuja vedetään samanaikaisesti, painin siirtyy ulospäin. 11

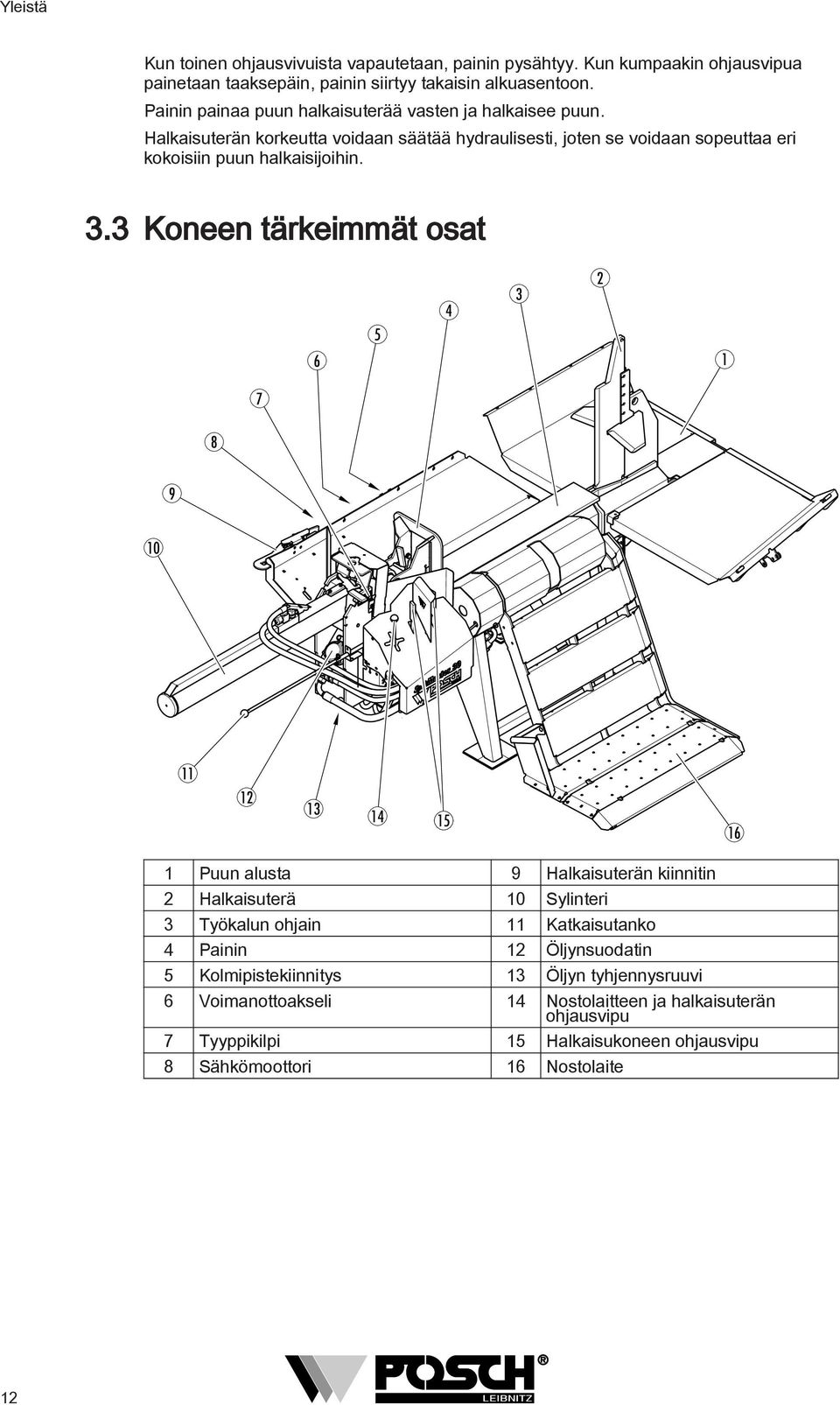

12 Yleistä Kun toinen ohjausvivuista vapautetaan, painin pysähtyy. Kun kumpaakin ohjausvipua painetaan taaksepäin, painin siirtyy takaisin alkuasentoon. Painin painaa puun halkaisuterää vasten ja halkaisee puun. Halkaisuterän korkeutta voidaan säätää hydraulisesti, joten se voidaan sopeuttaa eri kokoisiin puun halkaisijoihin. 3.3 Koneen tärkeimmät osat Puun alusta 9 Halkaisuterän kiinnitin 2 Halkaisuterä 10 Sylinteri 3 Työkalun ohjain 11 Katkaisutanko 4 Painin 12 Öljynsuodatin 5 Kolmipistekiinnitys 13 Öljyn tyhjennysruuvi 6 Voimanottoakseli 14 Nostolaitteen ja halkaisuterän ohjausvipu 7 Tyyppikilpi 15 Halkaisukoneen ohjausvipu 8 Sähkömoottori 16 Nostolaite 12

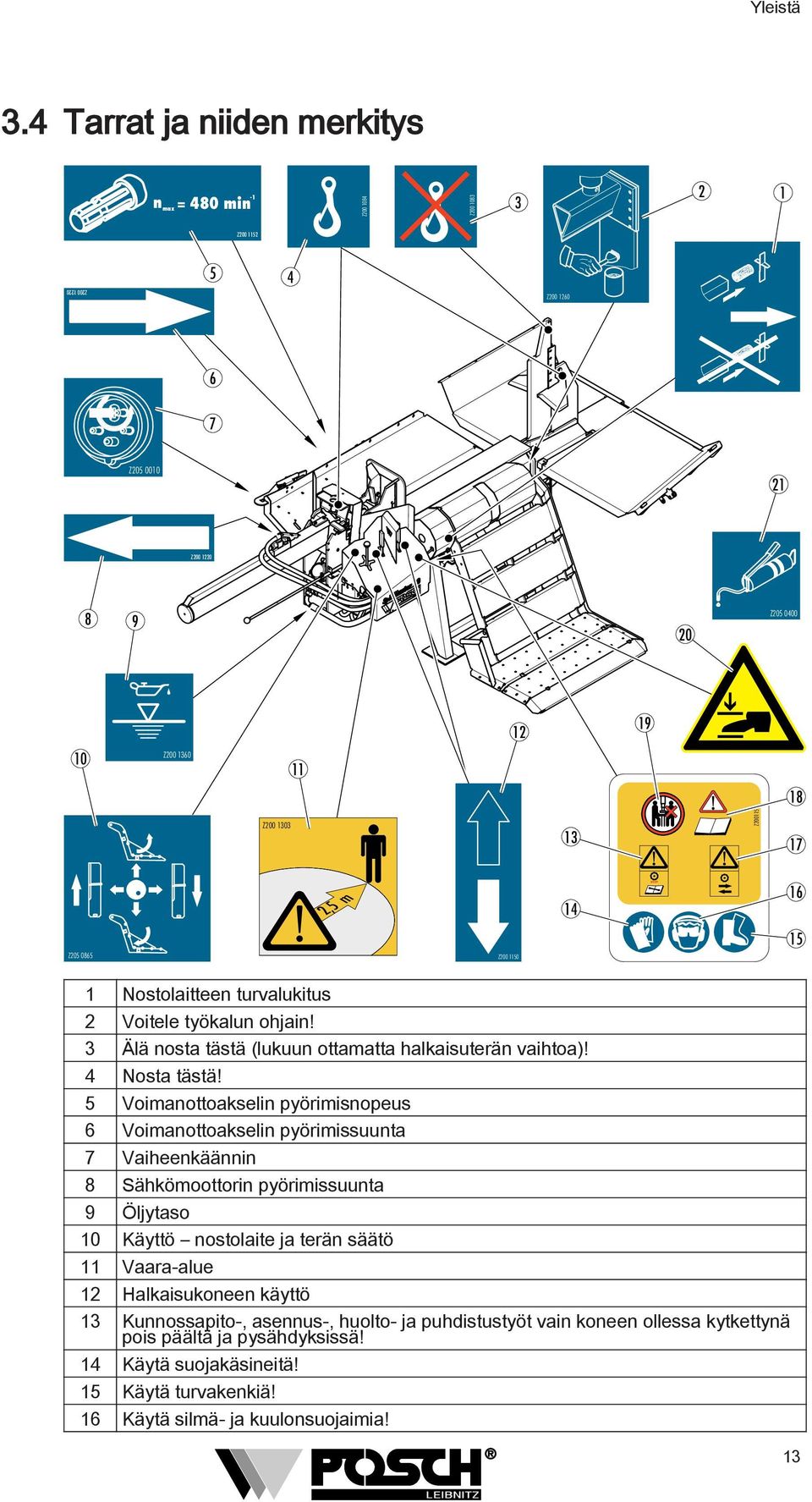

13 Yleistä 3.4 Tarrat ja niiden merkitys n max = 480 min -1 Z Z Z Z Z Z Z Z Z Z Z ,5 m Z Z Nostolaitteen turvalukitus 2 Voitele työkalun ohjain! 3 Älä nosta tästä (lukuun ottamatta halkaisuterän vaihtoa)! 4 Nosta tästä! 5 Voimanottoakselin pyörimisnopeus 6 Voimanottoakselin pyörimissuunta 7 Vaiheenkäännin 8 Sähkömoottorin pyörimissuunta 9 Öljytaso 10 Käyttö nostolaite ja terän säätö 11 Vaara-alue 12 Halkaisukoneen käyttö 13 Kunnossapito-, asennus-, huolto- ja puhdistustyöt vain koneen ollessa kytkettynä pois päältä ja pysähdyksissä! 14 Käytä suojakäsineitä! 15 Käytä turvakenkiä! 16 Käytä silmä- ja kuulonsuojaimia! 13

14 Yleistä 17 Varo liikkuvia työkaluja! 18 Käyttöohje on ehdottomasti luettava ennen koneen käyttöä! 19 Työskentele aina yksin! 20 Alaraajojen puristumisen aiheuttama loukkaantumisvaara 21 Voitelukohta 3.5 Asennus Koneen saa ottaa käyttöön ainoastaan sen ollessa tukevasti asennettuna! Aseta kone vaakasuoralle, tasaiselle, kiinteälle ja tilavalle alustalle. Kone on asennettava suoraan lattiaan. Sen alle ei saa sijoittaa puulevyjä, lattaterästä yms. 14

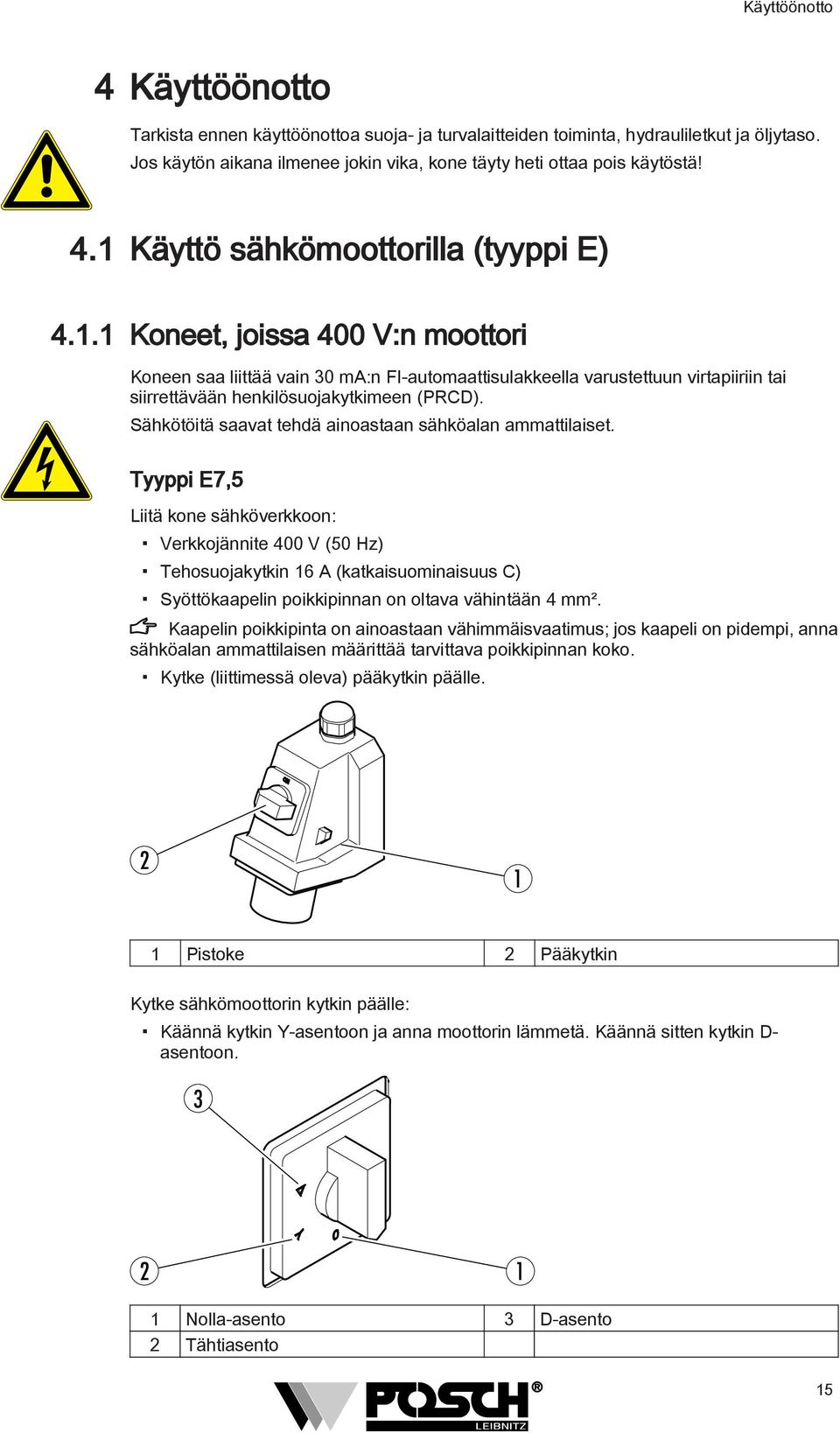

15 Käyttöönotto 4 Käyttöönotto Tarkista ennen käyttöönottoa suoja- ja turvalaitteiden toiminta, hydrauliletkut ja öljytaso. Jos käytön aikana ilmenee jokin vika, kone täyty heti ottaa pois käytöstä! 4.1 Käyttö sähkömoottorilla (tyyppi E) Koneet, joissa 400 V:n moottori Koneen saa liittää vain 30 ma:n FI-automaattisulakkeella varustettuun virtapiiriin tai siirrettävään henkilösuojakytkimeen (PRCD). Sähkötöitä saavat tehdä ainoastaan sähköalan ammattilaiset. Tyyppi E7,5 Liitä kone sähköverkkoon: Verkkojännite 400 V (50 Hz) Tehosuojakytkin 16 A (katkaisuominaisuus C) Syöttökaapelin poikkipinnan on oltava vähintään 4 mm². Kaapelin poikkipinta on ainoastaan vähimmäisvaatimus; jos kaapeli on pidempi, anna sähköalan ammattilaisen määrittää tarvittava poikkipinnan koko. Kytke (liittimessä oleva) pääkytkin päälle Pistoke 2 Pääkytkin Kytke sähkömoottorin kytkin päälle: Käännä kytkin Y-asentoon ja anna moottorin lämmetä. Käännä sitten kytkin D- asentoon Nolla-asento 3 D-asento 2 Tähtiasento 15

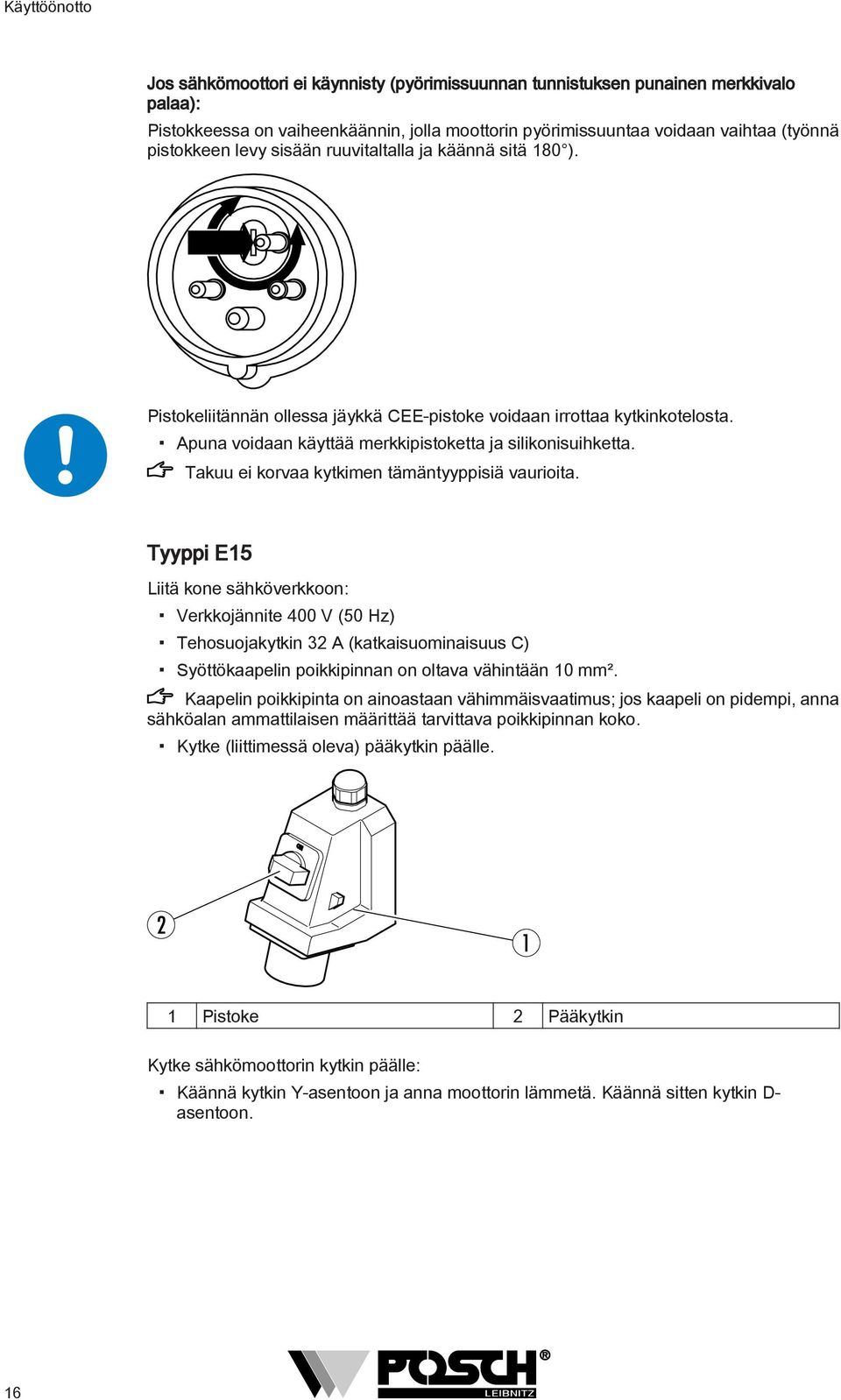

16 Käyttöönotto Jos sähkömoottori ei käynnisty (pyörimissuunnan tunnistuksen punainen merkkivalo palaa): Pistokkeessa on vaiheenkäännin, jolla moottorin pyörimissuuntaa voidaan vaihtaa (työnnä pistokkeen levy sisään ruuvitaltalla ja käännä sitä 180 ). Pistokeliitännän ollessa jäykkä CEE-pistoke voidaan irrottaa kytkinkotelosta. Apuna voidaan käyttää merkkipistoketta ja silikonisuihketta. Takuu ei korvaa kytkimen tämäntyyppisiä vaurioita. Tyyppi E15 Liitä kone sähköverkkoon: Verkkojännite 400 V (50 Hz) Tehosuojakytkin 32 A (katkaisuominaisuus C) Syöttökaapelin poikkipinnan on oltava vähintään 10 mm². Kaapelin poikkipinta on ainoastaan vähimmäisvaatimus; jos kaapeli on pidempi, anna sähköalan ammattilaisen määrittää tarvittava poikkipinnan koko. Kytke (liittimessä oleva) pääkytkin päälle Pistoke 2 Pääkytkin Kytke sähkömoottorin kytkin päälle: Käännä kytkin Y-asentoon ja anna moottorin lämmetä. Käännä sitten kytkin D- asentoon. 16

17 Käyttöönotto Nolla-asento 3 D-asento 2 Tähtiasento Jos sähkömoottori ei käynnisty (pyörimissuunnan tunnistuksen punainen merkkivalo palaa): Toimi kuten 1. tyypin yhteydessä. 4.2 Käyttö traktorin nivelakselin kautta (tyyppi PZG) Kiinnitä kone traktorin kolmipistekiinnitykseen. Kytke nivelakseli ja varmista turvaketjulla. Traktorin voimanottoakselin pyörimissuunta on myötäpäivään. Säädä traktorin käsikaasu mahdollisimman pieneksi. Kytke traktorin voimanottoakseli hitaasti ja anna koneen käydä. Säädä voimanottoakselin tarvittava pyörimisnopeus käsikaasun avulla. Suurin sallittu voimanottoakselin pyörimisnopeus: 480 1/min Voimanottoakselin enimmäispyörimisnopeutta ei saa missään tapauksessa ylittää, sillä muuten öljyn lämpötila kohoaa liikaa. Tämä aiheuttaa pumpun, sylinterin ja hydrauliletkujen ennenaikaista kulumista ja vuotoja. Ennen kuin jälleen irrotat nivelakselin, säädä traktorin käsikaasu mahdollisimman pieneksi. Irrotettu nivelakseli on asetettava nivelakselin ripustukseen. 17

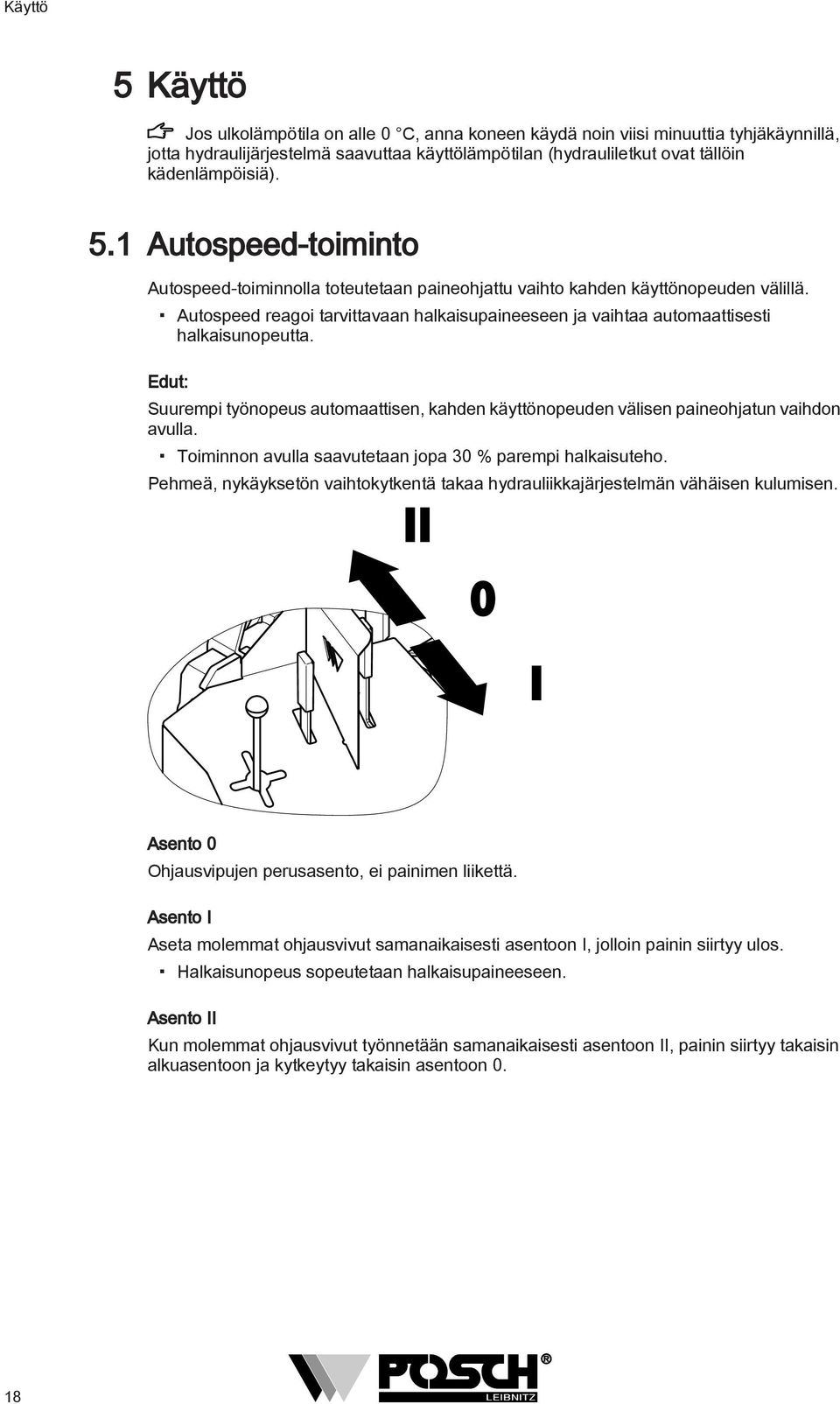

18 Käyttö 5 Käyttö Jos ulkolämpötila on alle 0 C, anna koneen käydä noin viisi minuuttia tyhjäkäynnillä, jotta hydraulijärjestelmä saavuttaa käyttölämpötilan (hydrauliletkut ovat tällöin kädenlämpöisiä). 5.1 Autospeed-toiminto Autospeed-toiminnolla toteutetaan paineohjattu vaihto kahden käyttönopeuden välillä. Autospeed reagoi tarvittavaan halkaisupaineeseen ja vaihtaa automaattisesti halkaisunopeutta. Edut: Suurempi työnopeus automaattisen, kahden käyttönopeuden välisen paineohjatun vaihdon avulla. Toiminnon avulla saavutetaan jopa 30 % parempi halkaisuteho. Pehmeä, nykäyksetön vaihtokytkentä takaa hydrauliikkajärjestelmän vähäisen kulumisen. II 0 I Asento 0 Ohjausvipujen perusasento, ei painimen liikettä. Asento I Aseta molemmat ohjausvivut samanaikaisesti asentoon I, jolloin painin siirtyy ulos. Halkaisunopeus sopeutetaan halkaisupaineeseen. Asento II Kun molemmat ohjausvivut työnnetään samanaikaisesti asentoon II, painin siirtyy takaisin alkuasentoon ja kytkeytyy takaisin asentoon 0. 18

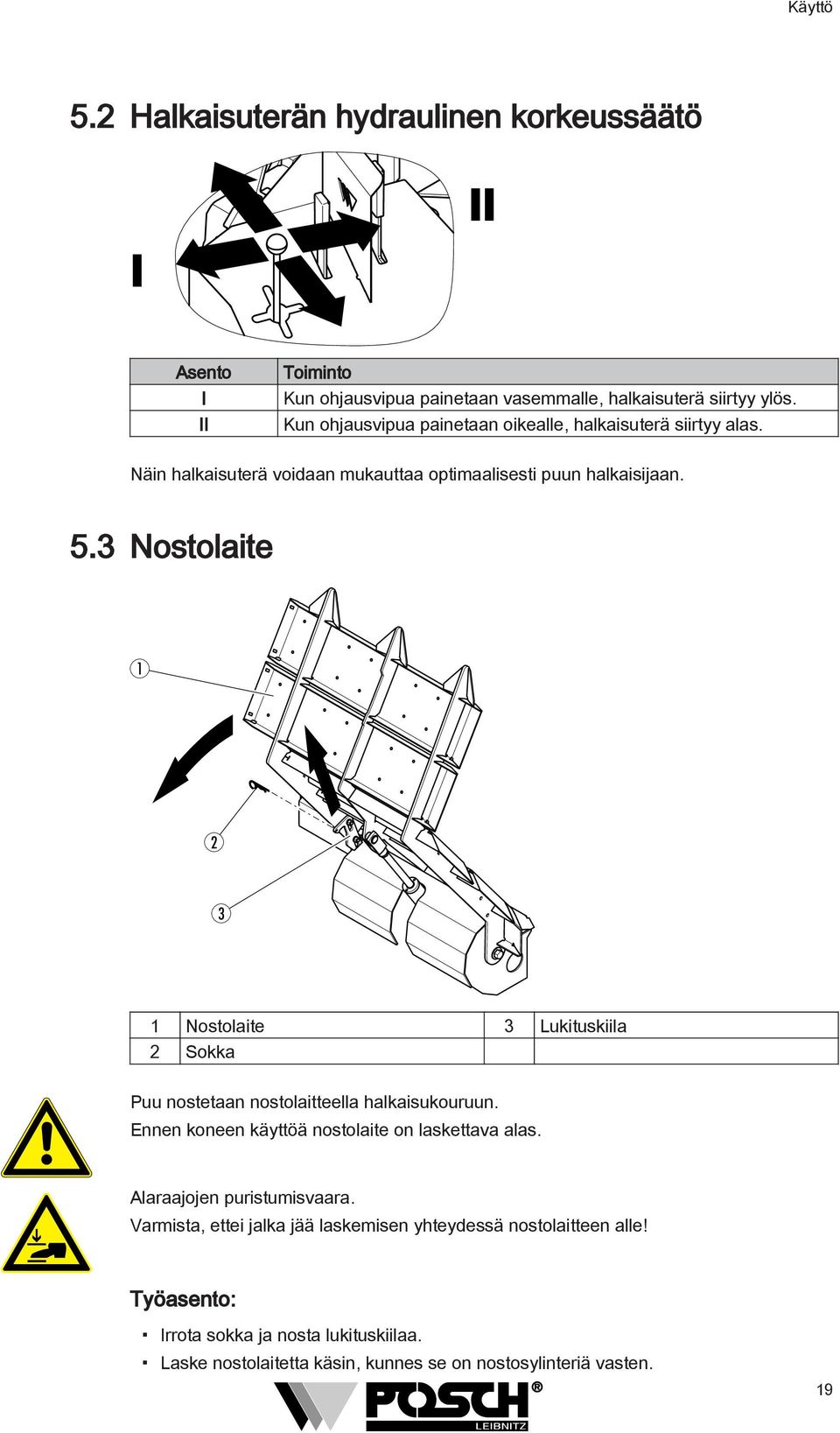

19 Käyttö 5.2 Halkaisuterän hydraulinen korkeussäätö II I Asento I II Toiminto Kun ohjausvipua painetaan vasemmalle, halkaisuterä siirtyy ylös. Kun ohjausvipua painetaan oikealle, halkaisuterä siirtyy alas. Näin halkaisuterä voidaan mukauttaa optimaalisesti puun halkaisijaan. 5.3 Nostolaite Nostolaite 3 Lukituskiila 2 Sokka Puu nostetaan nostolaitteella halkaisukouruun. Ennen koneen käyttöä nostolaite on laskettava alas. Alaraajojen puristumisvaara. Varmista, ettei jalka jää laskemisen yhteydessä nostolaitteen alle! Työasento: Irrota sokka ja nosta lukituskiilaa. Laske nostolaitetta käsin, kunnes se on nostosylinteriä vasten. 19

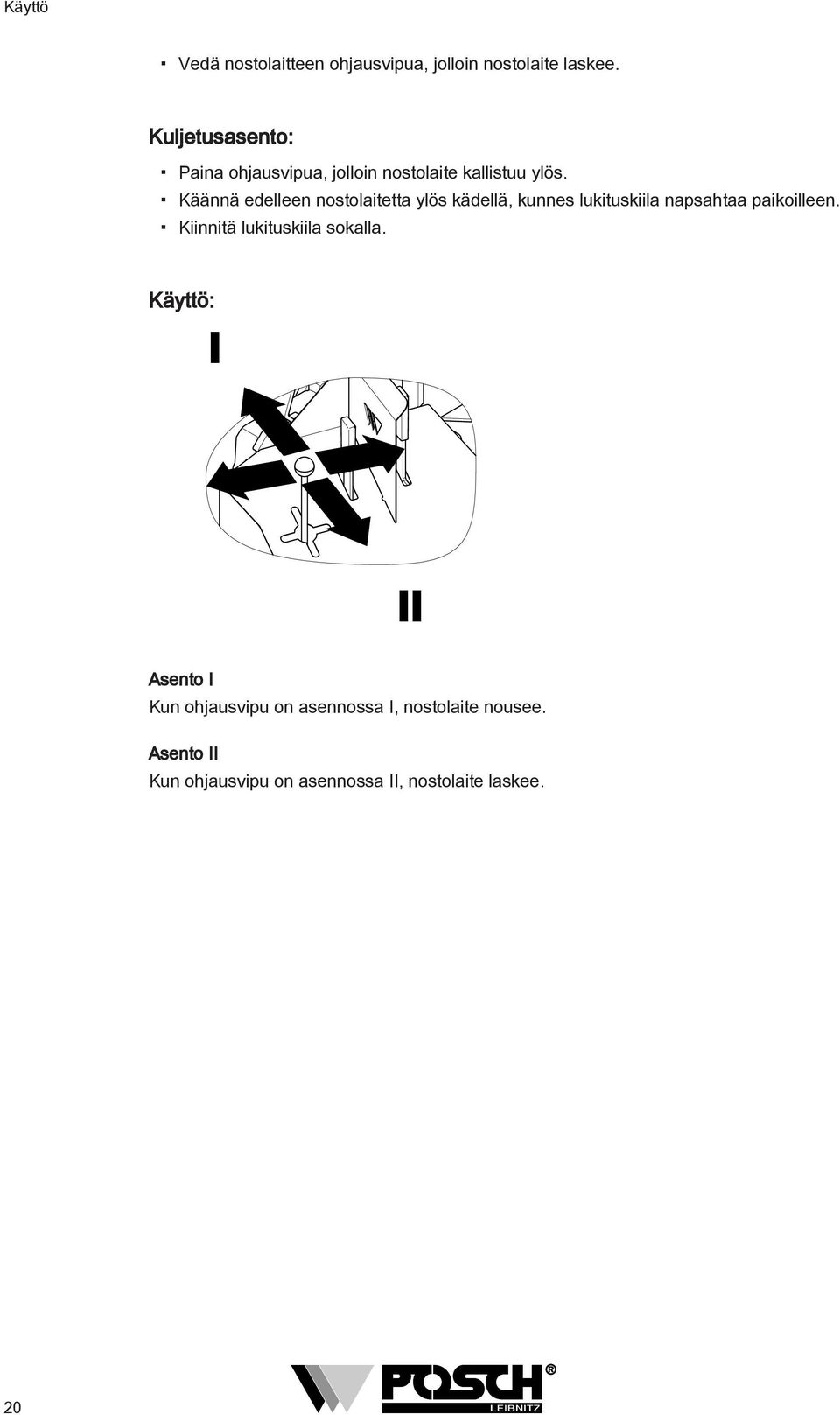

20 Käyttö Vedä nostolaitteen ohjausvipua, jolloin nostolaite laskee. Kuljetusasento: Paina ohjausvipua, jolloin nostolaite kallistuu ylös. Käännä edelleen nostolaitetta ylös kädellä, kunnes lukituskiila napsahtaa paikoilleen. Kiinnitä lukituskiila sokalla. Käyttö: I II Asento I Kun ohjausvipu on asennossa I, nostolaite nousee. Asento II Kun ohjausvipu on asennossa II, nostolaite laskee. 20

21 Käyttö 5.4 Sylinteri Jousikieleke 4 Ohjausvipu 2 Kiinnitysosa 5 Sylinterin laippa 3 Painin 6 Katkaisutanko Työasento: Kone toimitetaan sylinteri sisään ajettuna. Ennen halkaisun aloittamista sylinteri on ajettava ulos ja kiinnitettävä. Käännä jousikieleke sivuun ja vedä kiinnitysosaa ulos. Poista kiinnitysosa yläkautta ja aseta painimeen, jossa on pidike kiinnitysosalle. Vedä kumpaakin ohjausvipua samanaikaisesti. Sylinteri siirtyy ulos, kunnes sylinterin laippa lukittuu runkoon. Varmista sylinterin ulos- ja sisäänajossa, etteivät hydrauliletkut takerru kiinni! Siirrä painin takaisin sisään painamalla kumpaakin ohjausvipua taaksepäin. Vedä nostolaitteen ohjausvipua, jolloin nostolaite laskee. Halkaisutyöt voidaan aloittaa. Kuljetusasento: Sylinteri täytyy ajaa sisään kuljetusta varten. 21

22 Käyttö Aja painin kokonaan ulos. Irrota kiinnitysosa säilytyspaikasta, aseta se painimeen ja lukitse kielekkeellä. Siirrä painin takaisin sisään painamalla kumpaakin ohjausvipua taaksepäin. Varmista sylinterin ulos- ja sisäänajossa, etteivät hydrauliletkut takerru kiinni! Irrota katkaisutanko, työnnä täysin sisään ja kiinnitä jousiliittimellä. Varmuuslukitus: Kiinnitysosa 3 Vastelevy 2 Magneettipidike Jos painike jumittuu etuasentoon (esim. jäätymisen vuoksi), sen voi ajaa sisään kiinnitysosan avulla. Ota kiinnitysosa pitimestä ja aseta se vastelevyn taakse magneettipidikkeen päälle. Tavallista halkaisukäyttöä varten täytyy lukitus aina poistaa! 5.5 Halkaisuiskun säätö Katkaisutanko 2 Sokka Halkaisuisku voidaan säätää katkaisutangon avulla lyhyemmille puille sopivaksi. Aja painin ulos. Kytke kone pois päältä. Katso kohta...koneen kytkentä pois päältä [ 27] Vedä sokka ulos ja työnnä katkaisutanko haluamaasi kohtaan. 22

23 Käyttö Kiinnitä lopuksi katkaisutanko jälleen sokalla. Halkaisuiskua määrittävät seuraavat pituudet: Sijainti Puun pituus 1. Sijainti 60 cm 2. Sijainti 85 cm 3. Sijainti 110 cm Katkaisutanko vedetty ulos cm 5.6 Puun alusta 1 1 Kiinnityssalpa 2 Puun alusta 2 Katkaisun jälkeen puu ei putoa maahan vaan alustalle. 1. Säädä halkaisuterä ylös ääriasentoon. 2. Paina kiinnityssalpaa oikealle ja käännä puun alusta työasentoon. 5.7 Halkaisu Koneella saa työskennellä vain yksi henkilö kerrallaan! Varmista, että koneen työskentelyalueella ei oleskele muita. 23

24 Käyttö Laske nostolaite kokonaan alas. Aseta puu nostolaitteeseen ja nosta puu ylös. Puu vierii automaattisesti halkaisukouruun. ilman jälkihalkaisua: Laske nostolaitetta niin kauan, että ohjausvivussa tuntuu kevyt nytkähdys (nostolaitteen nuoli vastaa tarran nuolta). Kohdista halkaisuterä. Jos haluat halkaista puun kahteen osaan, halkaisuterä on laskettava kokonaan alas. Jos haluat halkaista puun neljään osaan, halkaisuterä on säädettävä korkeuden mukaan, jotta se kohdistuu keskelle puuta. Varmista, että halkaisuterä on aivan keskellä puuta, sillä muutoin halkaisuterä voi vaurioitua. jälkihalkaisun kanssa (vain Easy-halkaisuterän kanssa): 1 C C B B A 1. A 24

25 Käyttö 1 Easy-halkaisuterä 2 Vedin Laske nostolaitetta niin kauan, että ohjausvivussa tuntuu kevyt nytkähdys (nostolaitteen nuoli vastaa tarran nuolta). Kohdista halkaisuterän korkeus siten, että puu voidaan halkaista vaiheittain alhaalta alkaen. Vedä halkaisuterän yläpuolinen halkaistu oikeanpuoleinen puu vetimellä nostolaitteeseen. Vedä halkaisuterän yläpuolinen halkaistu vasemmanpuoleinen puu takaisin halkaisukouruun ja jatka halkaisua. Vedä kumpaakin ohjausvipua samanaikaisesti eteenpäin. Painin siirtyy ulos ja halkaisee puun. Painin pysähtyy heti, kun ohjausvivut vapautetaan. Halkaistu puu putoaa alustalle, josta se voidaan poistaa. Siirrä painin takaisin sisään painamalla kumpaakin ohjausvipua taaksepäin Ohjeita halkaisuun Puut on halkaistava pitkittäin. Paina halkaisuterää vasten aina ensin halkaisijaltaan paksummat puut. Irrota jumiutunut puu halkaisuterästä iskemällä sitä työkalulla. 5.8 Halkaisuterän vaihto Halkaisuterä 3 Sakkeli 2 Teräpultti 4 Nostolaite Säädä halkaisuterä ylös ääriasentoon. 25

26 Käyttö Vedä teräpultti ulos. Aseta toimitukseen sisältyvä sakkeli halkaisuterään. Kiinnitä nostolaite sakkeliin. Käytä vain nostolaitteita, joilla on sallittu kantovoima! Vedä halkaisuterä ylöspäin ulos (nosturilla, etukuormaimella jne.) Halkaisuterän säilytyspaikka Halkaisuterä 2 Epäkeskolukko Tarpeeton halkaisuterä voidaan asettaa ja kiinnittää halkaisuterän kiinnittimeen. 26

27 Koneen kytkentä pois päältä 6 Koneen kytkentä pois päältä Aja kaikki hydraulitoiminnot paineettomiksi ennen koneen kytkemistä pois päältä. Aseta kaikki käyttövivut vapaa-asentoon. Käyttö sähkömoottorilla (tyyppi E) Aseta kytkin 0-asentoon. Käyttö traktorin nivelakselin kautta (tyyppi PZG) Irrota traktorin nivelakseli. Ennen irrottamista säädä traktorin käsikaasu mahdollisimman pieneksi. 27

28 Kuljetus 7 Kuljetus Kytke kone ehdottomasti pois päältä ennen siirtoa! Erota kone sähköverkosta! Irrota pistoke virtalähteestä. Irrota traktorin nivelakseli. Ennen irrottamista säädä traktorin käsikaasu mahdollisimman pieneksi. Aja sylinteri sisään. Katso kohta... Sylinteri [ 21] Nosta nostolaite ylös. Katso kohta... Rungonnostolaitteisto [ 19] Halkaisuterän nosto ylös Siirrä halkaisuterä ylös ääriasentoon, jotta männänvarsi on suojassa. Katso kohta... halkaisuterän hydraulinen Korkeussäätö [ 19] Puun alustan nosto ylös Kallista puun alusta ylös ja kiinnitä. Katso kohta... Puun alusta [ 23] 7.1 Kuljetus traktorin kolmipistekiinnityksellä Asenna kone kolmipistekiinnitykseen ja nosta kone ylös traktorin hydraulijärjestelmän avulla. Jos traktorin takavalo peittyy, koneen takaosaan on kiinnitettävä valaisin (esim. magneetilla, pistokkeella...). Yleisillä teillä kuljetettaessa on noudatettava tieliikennelakia. Enimmäiskuljetusnopeus: 25 km/h Jos kone kiinnitetään traktoriin, se on asetettava tasaiselle ja kiinteälle alustalle. 28

29 Tarkistukset 8 Tarkistukset Ennen tarkistuksia käyttölaite on ehdottomasti kytkettävä pois päältä! Erota kone sähköverkosta! Irrota pistoke virtalähteestä. Irrota traktorin nivelakseli. Ennen irrottamista säädä traktorin käsikaasu mahdollisimman pieneksi. Irrota nivelakseli traktorista. 8.1 Suojalaitteet Kaikkien suojalaitteiden (suojusten, suojaverkkojen...) on oltava paikoillaan koneessa! 8.2 Ruuviliitokset Kiristä ensimmäisen käyttötunnin jälkeen kaikki ruuvit ja mutterit. Kiristä ruuvit ja mutterit aina 100 käyttötunnin välein. Korvaa kadonneet ruuvit ja mutterit uusilla. 8.3 Hydrauliletkut Tarkista kaikkien hydrauliletkujen tiiviys ja kiinnitykset ensimmäisen käyttötunnin jälkeen. Tarkista kaikkien hydrauliletkujen tiiviys ja kiinnitykset 100 käyttötunnin välein. Vaurioituneet hydrauliletkut on vaihdettava heti! 8.4 Työkalun ohjain Työkalun ohjaimen on aina oltava rasvattu. 8.5 Kahden käden turvakytkentä Tarkista kahden käden turvakytkennän nivelten toimivuus ja voitele tarvittaessa. Tarkista, pääseekö kytkinvipu liikkumaan vapaasti. 8.6 Öljytaso Tarkista koneen öljytaso koneen ollessa tasaisella ja vaakasuoralla pinnalla. Öljytaso on tarkistettava painimen ollessa sisäänajettuna Hydrauliöljytaso Jos öljyn tarkistuslasin taso on yli puolivälin, se vastaa öljyn enimmäistasoa. Jos öljytaso on tarkistuslasin alaosassa, kyseessä on öljyn vähimmäistaso. 29

30 Tarkistukset Ilmausruuvi 3 Öljyn tyhjennysruuvi 2 Öljyn tarkistuslasi Jos öljyä on liian vähän, hydrauliöljyä on lisättävä välittömästi. Katso kohta... Hydrauliöljyn vaihto [ 31] Öljynsuodatin tarkistetaan vain öljynvaihdon yhteydessä. 30

31 Huolto 9 Huolto Ennen huoltotoimia käyttölaite on ehdottomasti kytkettävä pois päältä! Erota kone sähköverkosta! Irrota pistoke virtalähteestä. Irrota traktorin nivelakseli. Ennen irrottamista säädä traktorin käsikaasu mahdollisimman pieneksi. Irrota nivelakseli traktorista. Sähkötöitä saavat tehdä ainoastaan sähköalan ammattilaiset. Älä koskaan työskentele ilman suojalaitteita. Käytä ainoastaan alkuperäisiä POSCH -varaosia. 9.1 Työkalun ohjain Voitelunippa 2 Rasvasivellin Työkalun ohjaimen voitelunippaa on rasvattava 10 tunnin välein. Levitä rasva siveltimellä. Työkalun ohjaimen on aina oltava rasvattu. Suositeltavat rasvat: Valmistaja Tyyppi Genol Monitoimirasva Fuchs Monitoimirasva Öljynvaihto Käytetty öljy on hävitettävä ympäristöystävällisesti. Ota selvää lain mukaisista ympäristömääräyksistä Hydrauliöljyn vaihto Vaihda öljy ensimmäisen kerran 500 käyttötunnin jälkeen ja sitten aina 1000 käyttötunnin välein tai kerran vuodessa. 31

32 Huolto Vaihtaminen: Ilmausruuvi 3 Öljyn tyhjennysruuvi 2 Öljyn tarkistuslasi Aja painin sisään ennen öljynvaihtoa. Kierrä ilmausruuvi irti. Avaa öljyn tyhjennysruuvi. Öljyn tyhjennysruuvi sijaitsee öljysäiliön pohjassa. Valuta vanha hydrauliöljy valutusastiaan. Kierrä öljyn tyhjennysruuvi takaisin säiliöön ja lisää uutta hydrauliöljyä. Ruuvaa ilmausruuvi säiliöön. Kytke kone päälle ja anna sen käydä hetki. Tarkista öljytaso ja lisää hydrauliöljyä tarvittaessa. Hydraulijärjestelmän kokonaistäyttömäärä: Määrä 69 litraa Hydraulijärjestelmässä on käytetty hydrauliöljyä OMV HLP M46. Suosittelemme käyttämään laadukasta öljyä myös öljynvaihdon yhteydessä. Samanlaisten tuotteiden sekoittaminen ei aiheuta ongelmia Suositeltavat hydrauliöljyt Valmistaja Öljytyyppi OMV ATF II SHELL Donax TA ELF Hydrelf DS 46 ESSO Univis N46 CASTROL Hyspin AWH-M 46 ARAL Vitam VF46 GENOL Hydrauliköl 520 FUCHS Platohyd 32S * / Renolin B46 HVI *...Biologiset hydrauliöljyt 32

33 Huolto Öljynsuodatin Suodatinkansi 2 Suodatinpanos Suodatinpanos on vaihdettava jokaisen öljynvaihdon yhteydessä. Mahdolliset alumiinilastut ovat harmittomia, sillä ne syntyvät pumpun esikäytöstä. Älä liota suodatinpanosta bensiinissä tai öljyssä, sillä panos vaurioituu. 9.3 Puhdistus Ennen puhdistusta käyttölaite on ehdottomasti kytkettävä pois päältä! Erota kone sähköverkosta! Irrota pistoke virtalähteestä. Irrota traktorin nivelakseli. Ennen irrottamista säädä traktorin käsikaasu mahdollisimman pieneksi. Irrota nivelakseli traktorista. Puhdista kone säännöllisesti varmistaaksesi sen moitteettoman toiminnan. Puhdista uusi kone (kolmen ensimmäisen kuukauden ajan) ainoastaan pesusienellä! Maalipinta ei ole tällöin vielä täysin kovettunut, joten painepesurilla puhdistaminen voi aiheuttaa vaurioita maalipintaan. 33

34 Erikoisvarusteet 10 Erikoisvarusteet 10.1 Radio-ohjaus Radio-ohjauksella varustettu kone helpottaa huomattavasti työskentelyä. Radio-ohjauksen avulla vintturia voidaan käyttää johdottomasti. Turvallisuusohjeita Tutustu perusteellisesti järjestelmään ennen radio-ohjauksen käyttöä! Ainoastaan valtuutetut ja tehtävään koulutetut henkilöt saavat käyttää radio-ohjausta! Tarkista aina ennen töiden aloittamista hätäpysäytyskytkimen toiminta. Ole varovainen radio-ohjausta käyttäessäsi. Valitse turvallinen paikka, josta näet työpaikan kokonaan. Älä koskaan jätä kytkettyjä lähettimiä ilman valvontaa! Radiolaitteen vaurion yhteydessä laite on otettava heti pois käytöstä! Kytke radiolähetin pois päältä hätäpysäytystoiminnolla. Irrota 7-napainen liitin traktorista Lähetin Näppäin 1 6 Näppäin 6 2 Näppäin 2 7 Näppäin 7 3 Näppäin 3 8 Näppäin 8 4 Näppäin 4 9 Turvakääntöpainike 5 Näppäin 5 10 Hätäpysäytyskytkin Radiolähettimessä on näppäimet yksittäisten toimintojen käyttöä varten. Hätäpysäytystoiminto on poistettava käytöstä lähettimen käyttöä varten. Vapauta kytkin vetämällä. Jos LED-merkkivalo vilkkuu vihreänä, lähetin on käyttövalmis. Jos punainen LEDmerkkivalo vilkkuu, akku on tyhjä. Lataa akku. Lähettimen käyttö Toimintonäppäinten lisäksi on aina käytettävä turvakääntöpainiketta. 34

35 Erikoisvarusteet Näppäin Sijainti Toiminto Halkaisusylinteri Painimen ajo ulos (halkaisu) 3 Nostolaitteen nostaminen 4 Nostolaitteen laskeminen 5 Terän säätö Halkaisuterän nostaminen 6 Terän säätö Halkaisuterän laskeminen 7 Halkaisusylinteri Painimen sisäänajo Kytke lähetin pois päältä käytön jälkeen. Paina hätäpysäytyspainiketta. Akun lataus: 1. Liitä latauslaite pistorasiaan. 2. Aseta akku tekstipuoli ulospäin latauslaitteen lokeroon. 3. Punainen LED-merkkivalo palaa; akkua ladataan. LED-valo sammuu tai vilkkuu; akku on ladattu Vastaanotin 1. Liitä 7-napainen liitin traktoriin. Verkkojännite 12 V 2. Kytke traktorin valo päälle (tyyppikohtainen). Vastaanotin on käyttövalmis. Vastaanottimen toiminnot Radio-ohjausvastaanottimessa on LED-merkkivalo, joka ilmaisee radiolaitteiston käyttötilaa. LEDmerkkivalo Väri Toiminto 1 keltainen Vastaanottimessa on käyttöjännite 2 punainen Lähetin ei ole päällä 35

36 Erikoisvarusteet LEDmerkkivalo Väri Toiminto 3 vihreä Lähetin on päällä (vastaanottaminen mahdollinen) 4 vihreä Kanavaa (toiminto) käytetään Radio-ohjauksen häiriöt Vika Syy Korjaus Mitään ei tapahdu, kun lähetin kytketään päälle. Lähettimen alijännitevaroitus (punainen LEDmerkkivalo vilkkuu lyhyen käytön jälkeen). Lähetin ilmoittaa tavallisesta käyttötilasta, mutta ei toteuta ohjauskomentoja. Yksittäisiä komentoja ei toteuteta. Hätäpysäytystoiminto on käytössä. Ei käyttöjännitettä. Akku ei ole ladattu. Akku on viallinen. Vastaanottimessa ei ole käyttöjännitettä. Radioyhteyttä ei ole. Vastaanotin on vioittunut. Liitosjohto koneeseen on katkennut. Paina kumpaakin lähetysnäppäintä samanaikaisesti noin 5 sekunnin ajan. Lataa akku tai vaihda tilalle ladattu akku. Lataa akku täyteen. Tarkista, että lataus onnistuu oikein. Kytke traktorin valo päälle. Tarkista vastaanottimen liitäntäkaapeli. Tarkista toiminto lähettimen LED-merkkivalon avulla. Tarkista vastaanottimen liitäntäkaapelin tiukkuus. Katso lisätietoja toimitukseen sisältyvästä radio-ohjauksen käyttöohjeesta Vintturi Puomi 3 Ohjausventtiili 2 Tarttumapihdit 4 Ohjausvipu kg:n vetovoiman vintturia saa käyttää vain silloin, kun kone on kiinnitetty traktorin kolmipistekiinnitykseen. Käyttäjän täytyy aina olla vinssattavaa puuta ylempänä! Vintturin vetoalueella ei saa olla ketään! 36

37 Erikoisvarusteet Näkyvyyden täytyy olla vapaa koko ulosvedetyn vaijerin pituudelta! Vaijerin vetokulma ei saa olla vintturin kummallakaan puolella enempää kuin 40! Varmista, ettei vaijeria vedetä terävien reunojen yli. Älä koskaan ohjaa vaijeria vetämisen aikana käsin. Hydraulisen vintturin avulla voidaan vetää painavia puita kuormittamatta konetta. Vaijeri täytyy aina kiristää sisään- ja ulosvedon yhteydessä tiukaksi, jotta vaijeri ei sotkeutuisi. Vintturia käytetään hydraulisella öljymoottorilla. Puut otetaan tarttumapihdeillä tai pölkkykoukuilla Käsikäyttöinen vintturi Vedä vaijeria sisään 2 Löysää tai aja vaijeria ulos Työskentely: 1. Paina ohjausvipua lyhyesti asentoon 2. Vaijeria löysätään. 2. Ota pölkkykoukut tai tarttumapihdit ja vedä vaijeri puuhun. 3. Kiinnitä pölkkykoukut tai tarttumapihdit puuhun. 4. Paina ohjausvipua asentoon 1, vedä puu koneeseen ja aseta se halkaisuterän alle. Älä vedä vaijeria kokonaan sisään, vaan jätä noin 5 cm:n etäisyys tulorajoittimeen, sillä muuten vintturi saattaa vaurioitua. 1. Irrota pölkkykoukut tai tarttumapihdit puusta ja aseta ne säilytyspidikkeeseen Kauko-ohjattava vintturi Radio-ohjauksella varustettu kone helpottaa huomattavasti työskentelyä. Radio-ohjauksen avulla vintturia voidaan käyttää johdottomasti. Turvallisuusohjeita Tutustu perusteellisesti järjestelmään ennen radio-ohjauksen käyttöä! Ainoastaan valtuutetut ja tehtävään koulutetut henkilöt saavat käyttää radio-ohjausta! Tarkista aina ennen töiden aloittamista hätäpysäytyskytkimen toiminta. Ole varovainen radio-ohjausta käyttäessäsi. Valitse turvallinen paikka, josta näet työpaikan kokonaan. Älä koskaan jätä kytkettyjä lähettimiä ilman valvontaa! Radiolaitteen vaurion yhteydessä laite on otettava heti pois käytöstä! Kytke radiolähetin pois päältä hätäpysäytystoiminnolla. Irrota 7-napainen liitin traktorista. 37

38 Erikoisvarusteet Lähetin Näppäin 1 4 Hätäpysäytys 2 Näppäin 2 5 Latauskosketin 3 LED-merkkivalo Radiolähettimessä on näppäimet yksittäisten toimintojen käyttöä varten. Hätäpysäytystoiminto on poistettava käytöstä lähettimen käyttöä varten. Paina kumpaakin lähetysnäppäintä samanaikaisesti noin 5 sekunnin ajan. Jos vihreä LED-merkkivalo vilkkuu näppäimiä painettaessa, lähetin on käyttövalmis. Jos punainen LED-merkkivalo vilkkuu, akku on tyhjä. Lataa akku. Näppäin 1: Vaijeri vapautetaan, sen voi vetää vapaasti ulos. Näppäin 2: Vaijeri ajetaan sisään niin kauan kuin näppäintä painetaan vaijeri pysähtyy, kun näppäintä ei enää paineta. Akun lataus: 1. Liitä toimitukseen sisältyvä latauskaapeli savukkeensytyttimeen ja yhdistä se lähettimen latauskoskettimeen. 2. Lataa lähetintä noin 14 tuntia. Lataa lähetintä vähintään kahdesti vuodessa, vaikka sitä ei käytettäisikään koko vuoden ajan Vastaanotin Liitä 7-napainen liitin vetoajoneuvoon. Verkkojännite 12 V 16 A Kestovirta Kytke vetoajoneuvon valo päälle (tyyppikohtainen). Vastaanotin on käyttövalmis. 38

39 Erikoisvarusteet Vähimmäisjännitteen on oltava 11,2 V kuormitettuna (kauko-ohjattava vintturi käytössä), muuten pehmeä käynnistys ei toimi! Jos kyseistä jännitettä ei saa vetoajoneuvon pistorasiasta, täytyy laite kytkeä suoraan akkuun. Pehmeän käynnistyksen kytkeminen pois päältä: Hyppyjohdin 2 Piikkirima Irrota 7-napainen liitin vetoajoneuvosta. Poista vastaanottimen kotelon kansi irrottamalla 4 ruuvia. Aseta hyppyjohdin piikkiriman kumpaankin piikkiin. Sulje vastaanottimen kotelon kansi Radio-ohjauksen häiriöt Vika Syy Korjaus Mitään ei tapahdu, kun lähetin kytketään päälle. Lähettimen alijännitevaroitus (punainen LEDmerkkivalo vilkkuu lyhyen käytön jälkeen). Lähetin ilmoittaa tavallisesta käyttötilasta, mutta ei toteuta ohjauskomentoja. Yksittäisiä komentoja ei toteuteta. Hätäpysäytystoiminto on käytössä. Ei käyttöjännitettä. Akku ei ole ladattu. Akku on viallinen. Vastaanottimessa ei ole käyttöjännitettä. Radioyhteyttä ei ole. Vastaanotin on vioittunut. Liitosjohto koneeseen on katkennut. Paina kumpaakin lähetysnäppäintä samanaikaisesti noin 5 sekunnin ajan. Lataa akku tai vaihda tilalle ladattu akku. Lataa akku täyteen. Tarkista, että lataus onnistuu oikein. Kytke traktorin valo päälle. Tarkista vastaanottimen liitäntäkaapeli. Tarkista toiminto lähettimen LED-merkkivalon avulla. Tarkista vastaanottimen liitäntäkaapelin tiukkuus. Katso lisätietoja toimitukseen sisältyvästä radio-ohjauksen käyttöohjeesta. 39

40 Lisävarusteet 11 Lisävarusteet 11.1 Halkaisuterien mallit Halkaisuterä (2-osainen) 3 Halkaisuterä (8-osainen) 2 Halkaisuterä (6-osainen) 4 Easy-halkaisuterä Puu halkaistaan 2, 6 tai 8 osaan. 40

41 Vikojen korjaus 12 Vikojen korjaus Ennen vikojen korjausta käyttölaite on ehdottomasti kytkettävä pois päältä! Erota kone sähköverkosta! Irrota pistoke virtalähteestä. Irrota traktorin nivelakseli. Ennen irrottamista säädä traktorin käsikaasu mahdollisimman pieneksi. Irrota nivelakseli traktorista. Sähkötöitä saavat tehdä ainoastaan sähköalan ammattilaiset. Vika Mahdollinen syy Korjaus Katso sivu Sähkömoottori ei käynnisty tai sammuu usein. Viallinen syöttöjohto. Sulakkeet laukeavat; syöttöjohdon sulakkeet liian heikot. Anna ammattilaisen tarkistaa syöttöjohto. Käytä oikean kokoisia sulakkeita. ks. [ 15] Moottorinsuojaus laukeaa. Käytä vahvempaa syöttöjohtoa. Väärä pyörimissuunta. Vaihda kahden vaiheen paikkaa. Kytkin ei toimi. Viallinen syöttöjohto. Anna ammattilaisen tarkistaa syöttöjohto. Sulakkeet laukeavat; syöttöjohdon sulakkeet liian heikot. Kontaktori tai moottorinsuojalaite on vioittunut. Anna ammattilaisen tarkistaa syöttöjohto. Tarkistuta kytkin tai lähetä se tarkistettavaksi. ks. [ 15] Painin ei siirry ulos. Kytkinosat ovat jumissa. Hydraulijärjestelmässä on liian vähän hydrauliöljyä. Tarkista kytkinosat. Vaihda hydrauliöljy. ks. [ 31] Painin ei siirry ulos. Voimanottoakselin pyörimissuunta on väärä. Vaihda voimanottoakselin pyörimissuuntaa. ks. [ 17] Hydrauliöljy kuumenee liikaa. Koneen teho on heikennyt. Hydraulijärjestelmässä on liian vähän hydrauliöljyä. Hydrauliöljyn laatu on heikentynyt. Öljynsuodatin on likainen tai tukossa. Hydrauliöljy kuumenee liikaa. Hydraulijärjestelmässä on liian vähän hydrauliöljyä. Tarkista hydrauliöljytaso. ks. [ 29] Vaihda hydrauliöljy. ks. [ 31] Vaihda suodatinpanos. ks. [ 33] Ks. kohta Hydrauliöljy kuumenee liikaa. Vaihda hydrauliöljy. ks. [ 31] Kone on äänekäs. Voimanottoakselin pyörimisnopeus liian suuri. Noudata ilmoitettua pyörimisnopeutta. ks. [ 17] Kone on äänekäs. Öljynsuodatin on likainen tai tukossa. Vaihda suodatinpanos. ks. [ 33] 41

42 Vikojen korjaus Hydraulisylinteri ei ole tiivis. Ohjausvipu ei pysy taaksepäinkäynnin asennossa. Tiivistysrengas on kulunut. Männänvarren ohjain löysällä. Männänvarsi on vaurioitunut. Ohjausventtiilin lukituspaikka on kulunut. Lukituspaikka on kulunut. Vaihda tiivistysrenkaat. Kiristä männänvarren ohjainta. Vaihda männänvarsi. Käännä lukituspaikkaa. Vaihda lukituspaikka. 42

43 Tekniset tiedot 13 Tekniset tiedot Tyyppi PZG E7,5 E15 Käyttötapa Käyttötapa Voimanottoakseli Sähkömoottori Sähkömoottori Teho kw 26 7,5 S6 ** 15 S6 ** Jännite V Sulake A Moottorin pyörimisnopeus Voimanottoakselin pyörimisnopeus Halkaisujärjestelmä 1/min /min Halkaisuvoima t Sylinterin isku cm Enimmäispaine bar Puun enimmäispituus cm Puun enimmäishalkaisija cm Käyttönopeus cm/s 17,6 15,7 18,1 Paluunopeus cm/s 17,7 15,8 18,3 Mitat * Pituus cm Leveys cm Korkeus cm Paino kg Tyyppi PZGE7,5 PZGE15 Käyttötapa Käyttötapa Voimanottoakseli/ sähkömoottori Voimanottoakseli/ sähkömoottori Teho kw 26 / 7,5 S6 ** 26 / 15 S6 ** Jännite V Sulake A Moottorin pyörimisnopeus Voimanottoakselin pyörimisnopeus Halkaisujärjestelmä 1/min /min Halkaisuvoima t Sylinterin isku cm Enimmäispaine bar Puun enimmäispituus cm Puun enimmäishalkaisija cm Käyttönopeus cm/s 17,6 / 15,7 17,6 / 18,1 Paluunopeus cm/s 17,7 / 15,8 17,7 / 18,3 Mitat * Pituus cm Leveys cm Korkeus cm Paino kg *...Ilmoitetut mitat ja painot ovat ohjearvoja ja koskevat vain koneen perusvarustelua. 43

44 Tekniset tiedot **...Tehotiedot S6: keskeytymätön jaksoittainen käyttö ajoittaisella kuormituksella prosenttilukema näkyy tyyppikilvessä. 44
