1 Työraportti Injektointi- ja kontrollireikien kairaus ja vesimenekkimittaus ONKALOn poistoilmakuilulla Vesa Toropainen Joulukuu 2014 POSIVA OY Olkiluoto FI EURAJOKI, FINLAND Tel Fax

2

3 Työraportti Injektointi- ja kontrollireikien kairaus ja vesimenekkimittaus ONKALOn poistoilmakuilulla Vesa Toropainen Drillcon SMOY Joulukuu 2014 Posivan työraporteissa käsitellään käynnissä olevaa tai keskeneräistä työtä. Esitetyt tulokset ovat alustavia.

4

5 INJEKTOINTI- JA KONTROLLIREIKIEN KAIRAUS JA VESIMENEKKIMITTAUS ONKALON POISTOILMAKUILULLA TIIVISTELMÄ Suomen Malmi Oy suoritti Posiva Oy:n (useita tilauksia ) perusteella injektointi- ja kontrollireikien kairausta ONKALOn poistoilmakuilulla ONK-KU2 (epävirallinen lyhenne "PIK"). Työ suoritettiin useassa vaiheessa Reikien tunnukset ovat ONK-PP , ONK-PP , ONK-PP ja ONK-PP314. Kairaustyössä käytettiin sähköhydraulista Sandvik DE 130 -kairauskonetta. Reikäkalustona oli NQ2-kalusto, jonka teräputki oli jäykistetty ylimääräisellä kalvaimella reikien suoruuden varmistamiseksi. Käytetyllä kalustolla reiän halkaisija on 75,7 mm ja näytteen halkaisija 50,5 mm. Kairausvesi otettiin ONKALO:n porausvesilinjasta ja se oli merkitty natriumfluoresiinilla. Rei issä tehtiin Reflex EMS-laitteella taipumamittauksia kairauksen aikana sekä reikien valmistuttua. Rei issä suoritettiin vesimenekkikokeita injektointitarpeen määrittämiseksi ja injektoinnin onnistumisen varmentamiseksi. Avainsanat: kairaus, kairareikä, injektointi, taipumamittaus, vesimenekkimittaus, poistoilmakuilu, ONKALO, Olkiluoto.

6

7 DRILLING OF GROUTING AND CONTROL HOLES AND WATER LOSS MEASUREMENTS IN THE ONKALO EXHAUST AIR SHAFT ABSTRACT Posiva Oy contracted (several orders ) Suomen Malmi Oy (Smoy) to core drill the drillholes for grouting work of the exhaust air shaft ONK-KU2 (unofficial abbreviation "PIK") in ONKALO. The work took place in several phases between 28 th of December 2010 and 22 th of August The identification numbers of the drillholes are ONK-PP , ONK-PP , ONK-PP and ONK-PP314. The drilling rig used was hydraulic Sandvik DE 130. Extra stabilized NQ2 drilling equipment was used to ensure maximum straightness of the drillholes. The drillhole diameter with the equipment used is 75.5 mm and sample diameter is 50.5 mm. The drilling water was taken from the ONKALO drilling water pipeline and premixed sodium fluorescein was used as a label agent in the drilling water. The deviations of the drillholes were surveyed with EMS-Reflex device during drilling and when the drillhole was finished. Water loss measurements were conducted in the drillholes to estimate the need for grouting and to measure if the grouting operation was successful. Keywords: core drilling, drillhole, grouting, deviation survey, water loss measurement, exhaust air shaft, ONKALO, Olkiluoto.

8

9 1 SISÄLLYSLUETTELO TIIVISTELMÄ ABSTRACT 1 YLEISTÄ Taustaa Työn kuvaus ja työhön käytetty kalusto TYÖN TOTEUTUS VAIHEITTAIN Vaihe Vaihe Vaihe Vaihe REIKIEN VESIMENEKKIMITTAUKSET Vaihe Vaihe Vaihe Vaihe REIKIEN TAIPUMAMITTAUKSET Taipumamittausten tulokset YHTEENVETO LIITTEET 1 Reikien tekniset tiedot Toteutunut työaikataulu, vaihe Toteutunut työaikataulu, vaihe Toteutunut työaikataulu, vaihe Toteutunut työaikataulu, vaihe Vesimenekkimittaukset, vaihe Vesimenekkimittaukset, vaihe Vesimenekkimittaukset, vaihe Vesimenekkimittaukset, vaihe Taipumamittaukset, lista Taipumamittaukset, vaakaprojektiot, vaihe Taipumamittaukset, vaakaprojektiot, vaihe Taipumamittaukset, vaakaprojektiot, vaihe Taipumamittaukset, vaakaprojektiot, vaihe

10 2

11 3 1 YLEISTÄ Posiva Oy rakentaa käytetyn ydinpolttoaineen loppusijoitustilaa Eurajoen Olkiluotoon. Osana loppusijoitustilaa rakennetaan tutkimuskäyttöön ONKALO, joka koostuu kolmesta pystykuilusta (henkilökuilu, tuloilmakuilu ja poistoilmakuilu), vinoajotunnelista sekä suuresta määrästä erilaisia tutkimus ja työtunneleita ja kuprikoita. Pystykuilut avataan nousunporauksena kuiluväleittäin. Ensimmäinen kuiluväli sijoittuu maanpinnalta tasolle 90, toinen tasoille , kolmas tasoille ja neljäs tasoille Ennen nousunporausta kallion rakoilu injektoidaan, jotta vuotoveden määrä pystykuiluista olisi mahdollisimman pieni. Tämä raportti kokoaa vuosina ONKALOn poistoilmakuilun ONK-KU2 (PIK) tasovälillä tehtyjen injektointi- ja kontrollireikien kairaustyön, sekä niiden aikana rei'issä tehdyt vesimenekki- ja taipumamittaukset. Poistoilmakuilun 290 tasolta aiemmin kuiluprofiilin sisäpuolelle kairatut injektointireiät on raportoitu työraportissa WR "Injektointi- ja kontrollireikien kairaus ja vesimenekkimittaus ONKALOn poistoilmakuilulla 2009". 1.1 Taustaa Suomen Malmi Oy suoritti Posiva Oy:n toimeksiannosta (tilaukset , ja ) perusteella injektointi- ja kontrollireikien kairausta, taipumamittauksia ja vesimenekkimittauksia ONKALOn poistoilmakuilulla ONK-KU2 (PIK) kuiluvälillä (Kuva 1). Toimeksiantoon kuului 23:n kuiluprofiilin (halkaisija 3,5 m) sisäja ulkopuolella olevan injektointireiän sekä viiden kuiluprofiilin sisälle sijoittuvan kontrollireiän (Kuva 3) kairaus. Työ aloitettiin ja se saatiin valmiiksi Työ tehtiin useassa osassa, jolloin se oli useita kertoja keskeytettynä injektointien, muiden kuilujen injektointikairausten ja muiden ONKALOssa tehtävien töiden takia. Injektointireikien tunnukset ovat ONK-PP , ONK-PP ja ONK-PP Kontrollireikien tunnukset ovat ONK-PP286, ONK-PP287, ONK- PP293, ONK-PP307 ja ONK-PP314. Lisäksi kairattiin auki sementistä aiemmin tehty kontrollireikä ONK-PP201. Reikien tekniset tiedot on esitetty rei ittäin liitteessä 1. Yksityiskohtainen toteutunut työaikataulu on esitetty Liitteissä 2 5.

12 4 Kuva 1. Kuilujen sijainnit ja kairaustasot ONKALOn layout -suunnitelmassa. 1.2 Työn kuvaus ja työhön käytetty kalusto Kairaustyössä käytettiin sähköhydraulista Sandvik DE 130 kairauskonetta (Kuva 2). Reikäkalustona oli NQ2-kalusto, jonka teräputki oli jäykistetty ylimääräisellä kalvaimella reikien suoruuden varmistamiseksi. Käytetyllä kalustolla reiän halkaisija on 75,7 mm ja näytteen halkaisija 50,5 mm. Kairakoneen alla oli pressuista rakennettu kaukalo estämässä mahdollisten öljyvuotojen valumista maahan. Kairakoneen voimayksikkö oli samasta syystä sijoitettu peltikaukalon päälle. Kairausmiehistö koostui kairaajasta ja apukairaajasta. Työtä tehtiin tilanteen mukaan yhdessä kahdessa vuorossa. Kairasydännäytteet pakattiin Posiva Oy:n ohjeiden mukaisesti näytelaatikoihin ja toimitettiin Posiva Oy:n varastoon. Kairausvesi ONKALOssa otettiin porausvesilinjasta, ja se oli Posiva Oy:n toimesta valmiiksi merkitty natriumfluoresiinilla. Tässä raportissa esitetyt kairareikien syvyyslukemat on mitattu työalueelle valetun betonilaatan pinnasta kunkin reiän kohdalta. Kairaus aloitettiin suoraan betonin/kallion pinnasta ilman suojaputken kairausta. Osa rei istä oli tulpattava vesivuotojen vuoksi. Injektointireikien kairaus suoritettiin neljässä vaiheessa, kairauksen yhteydessä suoritettiin vesimenekkimittauksia (Liitteet 3 6). Jokaisen vaiheen jälkeen Posiva Oy suoritti rei'issä kallion injektointia, jonka onnistumisen todentamiseksi kairattiin kontrollireikä, jossa suoritettiin vesimenekkimittauksia yksitulppamenetelmällä reiänpohjan toimiessa alatulppana. Rei issä suoritettiin kairauksen edetessä sekä lopullisella syvyydellä taipumamittauksia (Liitteet 7 8) reikien suoruuden varmistamiseksi. Reikien taipumat mitattiin EMS -taipumamittauslaitteistolla.

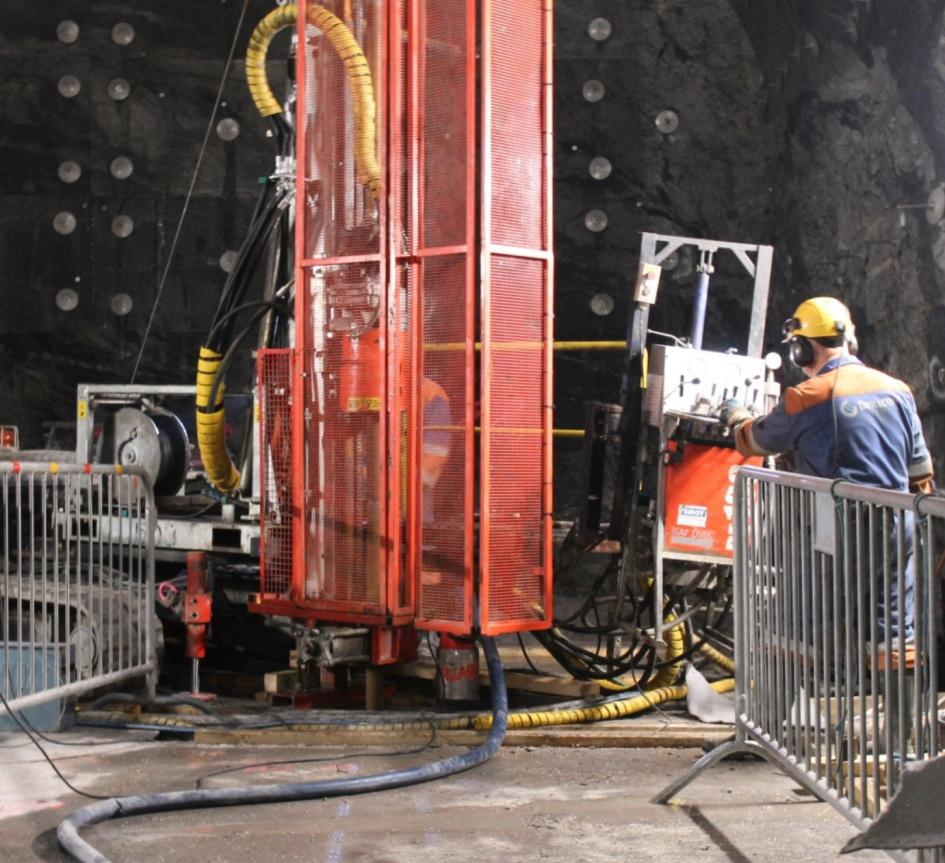

13 Kuva 2. Sandvik DE 130 kairauskone työssä 5

14 6

15 7 2 TYÖN TOTEUTUS VAIHEITTAIN Kairauspaikka sijaitsi poistoilmakuilun yhdysperässä ONK-KPE2-3081(ajotunnelin) tasolla -290 m, johon oli valettu betonilaatta kairausalustaksi ja myöhemmin suoritettavaa nousuporausta varten. Prismarit Oy merkitsi reikien paikat (Kuva 3) ennen työn aloittamista. Työ aloitettiin reiällä ONK-PP277. Viimeiseksi kairattiin kontrollireikä (ONK-PP314) ja työ saatiin päätökseen Työ (Taulukko1) on selostuksen selkeyden vuoksi jaettu neljään vaiheeseen (1 4), ne eivät ole Posiva Oy:n virallisia suunnitelmia tai tunnuksia. Työn yleisluontoinen aikataulu on esitetty taulukossa 1 ja yksityiskohtainen vaiheittainen aikataulu liitteissä 2 5. Työn toteutuksessa noudatettiin suunnitelmia KAT , 3381A, 3381B ja 3381C profiilin sisäpuolisille injektointi- ja kontrollirei ille sekä KAT ja 3314B profiilin ulkopuolisille injektointirei ille. Taulukko 1. Poistoilmakuilun kairauksen ja injektoinnin yleisluontoinen aikataulu Vaihe Reiät Reikätunnukset Tasolle Kairattu Injektoitu Sementinkairaus ja mansetinpoisto (lisäksi ONK-PP201) 1 injektointireiät PP kontrollireiät PP286, PP injektointireiät PP291, PP kontrollireikä PP injektointireiät PP kontrollireikä PP injektointireiät PP301 PP kontrollireikä PP Kuva 3. Reikien sijainnit kuilukehän ympärillä sekä toteutuneet loppusyvyydet.

16 8 2.1 Vaihe 1 Ensimmäisessä vaiheessa kairattiin kuilun kehän sisäpuolelle yhdeksän 95 m syvyistä reikää ONK-PP (KAT ), lukuun ottamatta reikää ONK-PP283, joka osui vanhaan reikään (ONK-PP193) n. 25 m syvyydessä ja lopetettiin syvyydelle 25,55 m. Reiät kairattiin numerojärjestyksessä. Kairaus alkoi reiällä ONK-PP277 ja päättyi reiällä ONK-PP285. Tämän jälkeen Posiva Oy suoritti rei'issä injektointia. Injektoinnin jälkeen reiät ONK-PP kairattiin auki sementistä ja niihin jääneistä injektointimanseteista. Lisäksi edellisen vaiheen kontrollireikä ONK-PP201 (pituus 100 m) kairattiin auki. Ensimmäisen vaiheen injektoinnin onnistumista tutkittiin kairaamalla kaksi kontrollireikää (ONK-PP286 ja ONK-PP287) 95 m syvyyteen (KAT ). Yksityiskohtainen aikataulu on esitetty liitteessä Vaihe 2 Edellisen vaiheen kontrollireikien tulosten perusteella työtä jatkettiin kuiluprofiilin sisäpuolisten täydennysinjektointireikien ONK-PP291 ja ONK-PP292 (KAT A) kairauksella Reikä ONK-PP291 osui vanhaan reikään (ONK-PP192) ja keskeytettiin 97,80 m syvyyteen. Reikä ONK-PP292 kairattiin 100,00 m syvyyteen. Tämän jälkeen Posiva Oy suoritti rei'issä injektointia. Injektoinnin onnistumista tutkittiin kairaamalla kontrollireikä ONK-PP293 90,10 m syvyyteen (KAT B) Yksityiskohtainen aikataulu on esitetty liitteessä Vaihe 3 Edellisen vaiheen kontrollireikien tulosten perusteella työtä jatkettiin kuuden kuiluprofiilin ulkopuolisen (1 m kuilun kehältä) injektointireiän ONK-PP kairauksella (KAT ). Kolmannen vaiheen reikien kairaus alkoi reiällä ONK- PP ja päättyi reiällä ONK-PP Reiät kairattiin 100,00 m syvyyteen lukuun ottamatta reikää ONK-PP297 joka kairattiin 89,40 m syvyyteen sen osuttua reikään ONK-PP m syvyydellä. Posiva Oy suoritti rei'issä injektointia. Injektoinnin onnistumisen tutkimiseksi kairattiin kontrollireikä ONK-PP307 (KAT C) syvyyteen 96,15 m. Yksityiskohtainen aikataulu on esitetty liitteessä Vaihe 4 Edellisen vaiheen kontrollireiän tulosten perusteella työtä jatkettiin kuuden kuiluprofiilin ulkopuolisen (1 m kuilun kehältä) lisäinjektointireiän ONK-PP kairauksella (KAT B). Reikien kairaus alkoi reiällä ONK-PP305 ja päättyi reiällä ONK-PP306. Kaikki reiät kairattiin noin 100 m syvyyteen. Tämän jälkeen Posiva Oy suoritti rei'issä injektointia. Injektoinnin onnistumisen todentamiseksi kairattiin kontrollireikä ONK-PP314 (KAT C) (syvyys 100,00 m). Yksityiskohtainen aikataulu on esitetty liitteessä 5.

17 9 3 REIKIEN VESIMENEKKIMITTAUKSET Vesimenekkimittaukset suoritettiin reiän edetessä yksitulppamenetelmällä reiän pohjan toimiessa alatulppana. Pääasiallinen mittausväli oli noin 9 m riippuen tulppaosan pituudesta, lisäksi tehtiin joitakin n. 3 ja 12 m mittauksia. Mittaukset tehtiin niin, että ne olivat ylä- ja alapäästään hieman (yleensä noin 0,2 m) päällekkäiset edellisen ja seuraavan mittausvälin kanssa. Vesimenekkimittauksissa käytettiin yhtä - kahta viiden paineen sarjaa riippuen mittaussyvyydestä, viisi minuuttia kutakin painetta kohden. Vesimenekkimittauksissa käytetyt mittausvälit, painesarjat, vesimäärät ja ajat on esitetty yksityiskohtaisesti vaiheittain liitteissä 6 9. Taulukoihin on myös merkitty laskennallinen paine, johon pohjaveden pintana on käytetty tasoa +6,00 m keskimääräisestä merenpinnan tasosta. Osasta reikiä mitattiin reiän kairaamisen jälkeinen vesituotto. 3.1 Vaihe 1 Poistoilmakuilun tason 290 ensimmäisen vaiheen sisäpuolisissa lisärei issä ONK-PP (syvyys 95 m, ONK-PP m) tehtiin reikää kohti vesimenekkimittausta, reiän pohjan toimiessa alatulppana. Reiässä ONK-PP283 tehtiin vain kaksi mittausta syvyyteen 21,10 m koska reikä puhkesi vanhaan reikään ja se lopetettiin kesken. Osassa rei'istä tehtiin kaksi eripituista mittausta reiän loppusyvyydessä, tarkoituksena määrittää tarkemmin m syvyydellä sijaitseva vettä johtavan vyöhykkeen sijainti. Osassa injektointireikä mitattiin kairauksen jälkeen 1-2 l/min vesivuotoa. Injektointikierroksen jälkeen kairatuissa 95 m syvissä kontrollirei'issä tehtiin yksitoista (ONK-PP286) ja kymmenen (ONK-PP287) vesimenekkimittausta. Kontrollirei'istä mitattu vuotovesimäärä oli n. 1 l/min (Liite 6). 3.2 Vaihe 2 Toisen vaiheen sisäpuolisissa lisäinjektointirei'issä ONK-PP291 (syvyys 97,80 m) ja ONK-PP292 (syvyys 100,00 m) tehtiin kummassakin 11 vesimenekkimittausta yksitulppamenetelmällä reiän pohjan toimiessa alatulppana. Reiän ONK-PP291 alimmainen mittaus epäonnistui, koska reikä osui vanhaan reikään ja vesi kiersi sen kautta tulpan ohi. Kairauksen jälkeen mitattu vuotoveden määrä oli reiässä ONK-PP291 1,2 l/min ja reiässä ONK-PP292 1,6 l/min. Injektoinnin jälkeisessä kontrollireiässä ONK-PP293 (syvyys 93,10 m) tehtiin kymmenen mittausta yksitulppamenetelmällä. Reiästä kairauksen jälkeen mitattu vesivuoto oli 0,9 l/min (Liite 7). 3.3 Vaihe 3 Kuiluprofiilin ulkopuolisissa injektointirei'issä ONK-PP tehtiin kairauksen edetessä kussakin 11 vesimenekkimittausta (pl. ONK-PP297, syvyys 89,40 m, jossa tehtiin kymmenen) yksitulppamenetelmällä reiän pohjan toimiessa alatulppana. Posiva Oy:n suoritettua kallion injektointia, kairattiin kontrollireikä ONK-PP307, jolla tarkastettiin injektoinnin tulos 96,15 metriin asti kymmenellä mittauksella. Kairauksen jälkeen rei'istä mitattu vesivuoto vaihteli välillä 1,6 3,2 l/min (Liite 8).

18 Vaihe 4 Kuiluprofiilin ulkopuolisissa lisäinjektointirei'issä ONK-PP tehtiin kairauksen edetessä kussakin yksitoista vesimenekkimittausta n. 100 m loppusyvyyteen asti. Tämän jälkeen Posiva Oy suoritti injektoinnin, jonka tulos tarkastettiin kairaamalla kontrollireikä ONK-PP314 syvyyteen 100,00 m ja siinä tehtiin yksitoista vesimenekkimittausta. Reiän kairauksen jälkeinen vesivuoto oli 0,6 l/min (Liite 9). Mittausten tulosten perusteella poistoilmakuilun kuiluväli Posiva Oy päätti avata kuiluvälin nousunporauksella.

19 11 4 REIKIEN TAIPUMAMITTAUKSET Kairauksen aikana reikien taipumaa tarkkailtiin suorittamalla sivusuuntamittausta Reflex EMS-laitteistolla. Kairauksen yhteydessä suoritettiin välimittauksia, niiden lukumäärä riippui reiän lopullisesta pituudesta. Reiän lopussa suoritettiin taipumamittaus koko reiälle. Reiät ONK-PP291 ja ONK-PP293 on mitattu vain 42 m syvyyteen jumiintumisriskin vuoksi anturin tökättyä rei'issä 42 ja 44 m syvyyksillä. Reiän ONK-PP306 tiedosto ei ollut lukemiskelpoinen laitteen mentyä epäkuntoon. Mittaukset tehtiin kolmen metrin pistevälein. Mittaukset tehtiin Reflex EMS -mittarilla ja tiedon tallentamiseen käytettiin Reflex EZ- Com tiedonkeruuyksikköä. EMS -mittari mittaa pystysuunnan kaltevuusarvon sähköisesti kiihtyvyysanturin avulla ja sivusuunnan kulman kolmikomponenttisella fluxgate-magnetometrillä. EMS -mittausten sivusuuntatarkkuus on valmistajan mukaan magneettisesti häiriöttömässä reiässä ± 0,5 astetta ja kaltevuuskulman tarkkuus ±0,2 astetta. Mittausten tulosten käsittelyssä on huomioitu eranto +6,3 +6,5 astetta (käytetty mittausvuoden keskiarvoa), joka on laskettu alueen peruskarttalehden tiedoista. Koska ensimmäisten mittauspisteiden atsimuuteissa on pystyissä rei issä virhelähteitä (magneettisia pultteja lähellä, mittalaite ei ole kokonaan reiässä ym.), on ensimmäisen mittauspisteen atsimuuttina laskemissa käytetty toisen pisteen atsimuuttia, jos niiden ero on ollut alkuperäisessä mittauksessa yli 20 astetta. 4.1 Taipumamittausten tulokset Reikien taipumaa on verrattu lähtöpisteestä suoraan alaspäin olevaan tavoitepisteeseen mittauksen loppusyvyydellä. Rei'istä absoluuttisesti eniten taipui 100,00 m pitkä reikä ONK-PP300 (1,00 m, 99 m syvyydellä) ja absoluuttisesti vähiten taipui 100,00 m pituinen reikä ONK-PP292 (0,05 m 99 m syvyydellä). Keskimäärin reiät taipuivat 0,51 m lähtöpisteestään, vastaava mediaanitaipuma on 0,49 m. Reikien suhteellista taipumaa on tarkasteltu taipumana kymmentä taipumamitattua reikämetriä kohden. Suhteessa reiän pituuteen eniten taipui 100,00 m pitkä reikä ONK-PP297 ja vähiten 100,00 m pitkä reikä ONK-PP292. Suhteellinen taipuma vaihteli välillä 0,005 0,108 m / 10 m. Keskimääräinen taipuma oli 0,06 m / 10 m ja vastaava mediaanitaipuma 0,05 m / 10 m. Liitteessä 10 on esitetty lopullisten taipumamittausten numeeriset tulokset rei ittäin. Liitteissä on piirretty reikien taipumat lähtöpisteestä ylhäältä katsottuna kairausvaiheittain.

20 12

21 13 5 YHTEENVETO Suomen Malmi Oy suoritti Posiva Oy:n toimeksiannosta (useita tilauksia ) tuloilmakuilun injektointi- ja kontrollireikien kairausta. Työ aloitettiin ja se saatiin valmiiksi Työ tehtiin useassa vaiheessa, ja se oli useaan otteeseen keskeytyksissä injektointien ja muiden ONKALOssa tehtävien töiden (esim. pilottireiät, muiden kuilujen injektointireiät) takia. Toimeksiantoon kuului 23 kuilun kehän sisä- ja ulkopuolella sijaitsevan injektointireiän kairaus, sekä viiden injektointityön jälkeisen kontrollireiän kairaus. Reikien pituudet vaihtelivat 26 ja 100 m välillä. Reikien tunnukset ovat ONK-PP , ONK-PP , ONK-PP ja ONK-PP314. Injektointirei issä suoritettiin vesimenekkikokeita injektointitarpeen määrittämiseksi. Tarvittaessa kallio injektoitiin, jonka jälkeen kairattiin kontrollireikä tai kontrollireikiä. Kontrollirei issä suoritettiin vesimenekkimittausta injektoinnin onnistumisen varmentamiseksi. Vesimenekkimittaukset tehtiin viidellä paineella, viisi minuuttia kutakin painetta kohden. Vesimenekkimittaukset tehtiin yksitulppamenetelmällä reiän pohjan toimiessa alatulppana. Reikäkalustona oli NQ2-kalusto, jonka teräputki oli jäykistetty reikien suoruuden varmistamiseksi. Rei issä suoritettiin kairauksen aikana sivusuuntamittauksia reikien suoruuden tarkistamiseksi. Lopuksi reikien taipumat mitattiin Reflex EMS-mittarilla.

22 14

23 Reikien tekniset tiedot 15 Liite 1 HOLE ID ONK PP277 ONK PP278 ONK PP279 ONK PP280 ONK PP281 ONK PP282 NORTHING EASTING ELEVATION MAX LENGTH, m AZIMUTH, DIP, DH SURVEY DIP, TUNNEL CHAINAGE VT1 CHAINAGE DATE STARTED DATE DRILLED HOLE PURPOSE Grouting Grouting Grouting Grouting Grouting Grouting REMARK R8, KAT , PIK 290; ONK KPE R1, KAT , PIK 290; ONK KPE R2, KAT , PIK 290; ONK KPE R3, KAT , PIK 290; ONK KPE R4, KAT , PIK 290; ONK KPE R5, KAT , PIK 290; ONK KPE SURVEYED BY Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy SURVEY DATE SURVEY NOTE predrilling marked predrilling marked predrilling marked predrilling marked predrilling marked predrilling marked NO OF CORE BOXES HOLE DIAMETER, mm SAMPLE DIAMETER, mm EQUIPMENT NQ2 NQ2 NQ2 NQ2 NQ2 NQ2

24 Reikien tekniset tiedot 16 Liite 1 HOLE ID NORTHING EASTING ELEVATION MAX LENGTH, m AZIMUTH, DIP, DH SURVEY DIP, TUNNEL CHAINAGE VT1 CHAINAGE DATE STARTED DATE DRILLED HOLE PURPOSE REMARK SURVEYED BY SURVEY DATE SURVEY NOTE NO OF CORE BOXES HOLE DIAMETER, mm SAMPLE DIAMETER, mm EQUIPMENT ONK PP283 ONK PP284 ONK PP285 ONK PP286 ONK PP287 ONK PP Grouting Grouting Grouting Grouting control Grouting control Grouting R6, KAT , PIK 290; ONK KPE2 3081, cut in old hole (PP193?) R6B, KAT A, PIK 290; ONK KPE R7, KAT , PIK 290; ONK KPE Control 2, KAT , PIK 290; ONK KPE Control 3, KAT , PIK 290; ONK KPE R9, KAT A, PIK 290; ONK KPE2 3081, cross cut other hole at Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy predrilling marked predrilling marked predrilling marked predrilling marked predrilling marked predrilling marked NQ2 NQ2 NQ2 NQ2 NQ2 NQ2

25 Reikien tekniset tiedot 17 Liite 1 HOLE ID NORTHING EASTING ELEVATION MAX LENGTH, m AZIMUTH, DIP, DH SURVEY DIP, TUNNEL CHAINAGE VT1 CHAINAGE DATE STARTED DATE DRILLED HOLE PURPOSE REMARK SURVEYED BY SURVEY DATE SURVEY NOTE NO OF CORE BOXES HOLE DIAMETER, mm SAMPLE DIAMETER, mm EQUIPMENT ONK PP292 ONK PP293 ONK PP295 ONK PP296 ONK PP297 ONK PP Grouting Grouting control Grouting Grouting Grouting Grouting R10, KAT A, PIK 290; ONK KPE Control 4, KAT B, PIK 290; ONK KPE R13 off profile, KAT , PIK 290; ONK KPE2 3081, hole moved 0.8 m from marked (stairs) R14 off profile, KAT , PIK 290; ONK KPE2 3081, hole moved 0.2 m from marked (stairs) R15 off profile, KAT , PIK 290; ONK KPE2 3081, cross cut other hole at 89 m (PP280?) R16 off profile, KAT , PIK 290; ONK KPE Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy predrilling marked predrilling marked predrilling marked predrilling marked predrilling marked predrilling marked NQ2 NQ2 NQ2 NQ2 NQ2 NQ2

26 Reikien tekniset tiedot 18 Liite 1 HOLE ID NORTHING EASTING ELEVATION MAX LENGTH, m AZIMUTH, DIP, DH SURVEY DIP, TUNNEL CHAINAGE VT1 CHAINAGE DATE STARTED DATE DRILLED HOLE PURPOSE REMARK SURVEYED BY SURVEY DATE SURVEY NOTE NO OF CORE BOXES HOLE DIAMETER, mm SAMPLE DIAMETER, mm EQUIPMENT ONK PP299 ONK PP300 ONK PP301 ONK PP302 ONK PP303 ONK PP Grouting Grouting Grouting Grouting Grouting Grouting R17 off profile, KAT , PIK 290; ONK KPE R18 off profile, KAT , PIK 290; ONK KPE2 3081, hole moved 0.5 m from marked (stairs) R19 off profile, KAT B, PIK 290; ONK KPE R20 off profile, KAT B, PIK 290; ONK KPE R21 off profile, KAT B, PIK 290; ONK KPE R22 off profile, KAT B, PIK 290; ONK KPE Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy predrilling marked predrilling marked predrilling marked predrilling marked predrilling marked predrilling marked NQ2 NQ2 NQ2 NQ2 NQ2 NQ2

27 Reikien tekniset tiedot 19 Liite 1 HOLE ID NORTHING EASTING ELEVATION MAX LENGTH, m AZIMUTH, DIP, DH SURVEY DIP, TUNNEL CHAINAGE VT1 CHAINAGE DATE STARTED DATE DRILLED HOLE PURPOSE REMARK SURVEYED BY SURVEY DATE SURVEY NOTE NO OF CORE BOXES HOLE DIAMETER, mm SAMPLE DIAMETER, mm EQUIPMENT ONK PP305 ONK PP306 ONK PP307 ONK PP Grouting Grouting Grouting control Grouting control R23 off profile, KAT B, PIK 290; ONK KPE R24 off profile, KAT B, PIK 290; ONK KPE2 3081, hole moved 0.8 m from marked (stairs) Control 5 offprofile, KAT C, PIK 290; ONK KPE Control 6 offprofile, KAT C, PIK 290; ONK KPE Prismarit Oy Prismarit Oy Prismarit Oy Prismarit Oy predrilling marked predrilling marked predrilling marked predrilling marked NQ2 NQ2 NQ2 NQ2

28 20

29 V T V T V V V T V V T V T V V V T V T V T V V V T ( ) I I (30) I (30) I (30) I (39) I (100) I (95) I (48) I (60) I (95) I (95) I (100) I (95) I (95) I (95) I (95) V T V V T V T V T I Kairaus injektointimassan läpi edelliseen reikäsyvyyteen V Vesimenekkimittaus T Taipumamittaus XXX.XX Reiän syvyys päivän lopussa XXX.XX Reiän lopullinen syvyys Katkos kalenterissa Viikonloppu Toteutunut työaikataulu, vaihe 1 21 Liite 2

30 22

31 Toteutunut työaikataulu, vaihe 2 23 Liite 3 Sisäpuoliset täydennysinjektointireiät 2, vaihe 2 Kontrolli ONK PP291 ONK PP292 ONK PP V V T V V T(42 m) puhkesi vanhaan reikään V V T V T V V T V T(44 m) I V T XXX.XX XXX.XX Kairaus injektointimassan läpi edelliseen reikäsyvyyteen Vesimenekkimittaus Taipumamittaus Reiän syvyys päivän lopussa Reiän lopullinen syvyys Katkos kalenterissa Viikonloppu

32 24

33 Toteutunut työaikataulu, vaihe 3 25 Liite 4 Ulkopuoliset injektointireiät, vaihe 3 Kontrolli ONK PP295 ONK PP296 ONK PP297 ONK PP298 ONK PP299 ONK PP300 ONK PP V V V T V T V V T V V T V T V T V T V T V V T V V T V T V V T V T I V T XXX.XX XXX.XX Kairaus injektointimassan läpi edelliseen reikäsyvyyteen Vesimenekkimittaus Taipumamittaus Reiän syvyys päivän lopussa Reiän lopullinen syvyys Katkos kalenterissa Viikonloppu

34 26

35 Toteutunut työaikataulu, vaihe 4 27 Liite 5 Ulkopuoliset lisäinjektointireiät, vaihe 4 Kontrolli ONK PP301 ONK PP302 ONK PP303 ONK PP304 ONK PP305 ONK PP306 ONK PP V V T V V V T V V V V V T V T V T V T V V T V V V V V T T V V T V V T I V T XXX.XX XXX.XX Kairaus injektointimassan läpi edelliseen reikäsyvyyteen Vesimenekkimittaus Taipumamittaus Reiän syvyys päivän lopussa Reiän lopullinen syvyys Katkos kalenterissa Viikonloppu

36 28

37 Vesimenekkimittaukset, vaihe 1 29 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP277 Tekijä: Päivämäärä ERL, SK Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.25 lugen turbulenttinen virtaus pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.88 lugeon turbulenttinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon

38 Vesimenekkimittaukset, vaihe 1 30 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP278 Tekijä: Päivämäärä ERL, SK Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.35 lugeon turbulenttinen virtaus pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.15 lugeon turbulenttinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon

39 Vesimenekkimittaukset, vaihe 1 31 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP279 Tekijä: Päivämäärä KTSA, JMAS, ERL Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.23 lugeon turbulenttinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon

40 Vesimenekkimittaukset, vaihe 1 32 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP280 Tekijä: Päivämäärä KTSA, JMAS, ERL Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Reikä vuotaa n. 2 l/min Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.27 lugeon turbulenttinen virtaus pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.29 lugeon turbulenttinen virtaus pv:n painekorkeus -350 m tulkittu: 1.4 lugeon turbulenttinen virtaus

41 Vesimenekkimittaukset, vaihe 1 33 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP281 Tekijä: Päivämäärä KTSA, JMAS, ERL Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.37 lugeon turbulenttinen virtaus pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon Rakojen avautuminen/täytteen huuhtoutuminen suurimmalla paineella pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.10 lugeon Tilan täyttymistä, laminaarinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon Tilan täyttymistä, laminaarinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.21 lugeon turbulenttinen virtaus pv:n painekorkeus -350 m tulkittu: 0.19 lugeon Laminaarinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon

42 Vesimenekkimittaukset, vaihe 1 34 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP282 Tekijä: Päivämäärä KTSA, ERL Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.17 lugeon turbulenttinen virtaus pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m pv:n painekorkeus -350 m pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon tilan täyttymistä pv:n painekorkeus -350 m tulkittu: 0.0 lugeon tilan täyttymistä, rakojen avautumista suurimmalla paineella pv:n painekorkeus -350 m tulkittu: 0.16 lugeon turbulenttinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon

43 Vesimenekkimittaukset, vaihe 1 35 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP283 Tekijä: Päivämäärä KTSA, ERL Käytetty pohjaveden pinnan taso (masl) -305 Hyväksyjä Reikä jätetty kesken, korvaava reikä ONK-PP284 Pohjaveden paine mittaustasossa (Mpa) 3.12 VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon

44 Vesimenekkimittaukset, vaihe 1 36 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP284 Tekijä: Päivämäärä KTSA, ERL Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.0 lugeon turbulenttinen virtaus pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.22 lugeon turbulenttinen virtaus, mahdollisesti tilan täyttymistä pv:n painekorkeus -350 m tulkittu: 0.65 lugeon turbulenttinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.12 lugeon turbulenttinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m Tulkittu: 0.13 lugeon pääosin laminaarinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon

45 Vesimenekkimittaukset, vaihe 1 37 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreiät, vaihe 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP285 Tekijä: Päivämäärä KTSA, ERL Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.40 lugeon turbulenttinen virtaus pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu 0.10 lugeon laminaarinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.11 lugeon laminaarinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon

46 Vesimenekkimittaukset, vaihe 1 38 Liite 6 Vesimenekkikokeen tulos Kallion vedenjohtavuusmittaus Poistoilmakuilu 1 Taso Lisäreikien kontrolli 1 Reikäpaikka: PIK -290 Reikätunnus: ONK-PP286 Tekijä: Päivämäärä KTSA, ERL Käytetty pohjaveden pinnan taso (masl) Hyväksyjä Pohjaveden paine mittaustasossa (Mpa) VTOR Koeväli, m - m Käytetty Laskelmallinen Vesimenekki Reiästä vuotaa vettä n. 1.0 l/min Ylätulppa Alatulppa pumppauspaine paine Määrä Aika Lugeon Keskiarvo Yksitulppamenetelmä MPa MPa l min l/min*m*mpa lugeon Käytetty kahta pv:n painekorkeutta pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -305 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.0 lugeon pv:n painekorkeus -350 m tulkittu: 0.10 lugeon laminaarinen virtaus pv:n painekorkeus -350 m tulkittu: 0.23 lugeon laminaarinen virtaus pv:n painekorkeus -350 m tulkittu: 0.0 lugeon
